Weidmüller Wave Series User manual

Beipackinformation 1
Operating instructions 7
Notice d’utilisation 13
4288830000/03/07.10

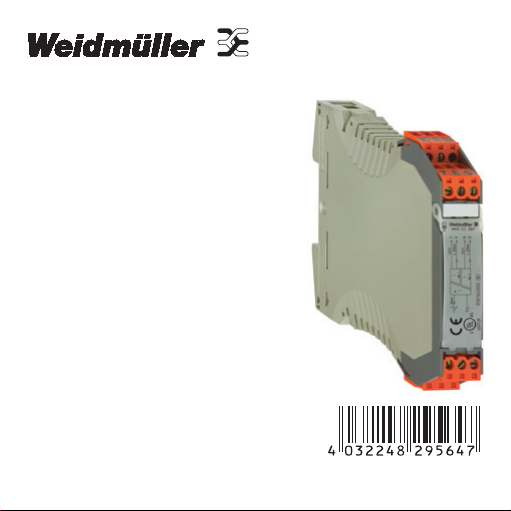

Analogsignaltrenner
WAVEANALOG 2 OLP
aus der WAVESERIES
Analog signal isolators
WAVEANALOG 2 OLP
from the WAVESERIES
Séparateur analogique de signal
WAVEANALOG 2 OLP
de la gamme WAVESERIES \

1
Analogsignaltrenner
WAVEANALOG 2 OLP
aus der WAVESERIES
Typ Best.-Nr.
Schraubanschluss
WAS5 CCC 2 OLP 8581160000
Zugfederanschluss
WAZ5 CCC 2 OLP 8581170000
Lesen Sie diese Beipackinformation bevor Sie das Produkt installieren
und heben Sie diese für weitere Informationen auf.

2
1. Allgemeine Hinweise
Achtung! Der Analogsignaltrenner der Reihe WAVEANALOG darf nur von
qualifiziertem Fachpersonal installiert werden. Erst nach der
fachgerechten Installation darf das Gerät mit Hilfsenergie ver-
sorgt werden. Während des Betriebs darf keine Bereichsum-
schaltung vorgenommen werden, da hierbei berührungsge-
fährliche Teile offen liegen.
Die nationalen Vorschriften (z. B. für Deutschland DIN VDE 0100)
bei der Installation und Auswahl der Zuleitungen müssen be-
achtet werden.
Bei Montage und Einstellarbeiten am WAVEANALOG 2 OLP ist auf
Schutzmaßnahmen gegen elektrostatische Entladung (ESD) zu
achten.
2. Anwendung
Der Analogsignaltrenner WAVEANALOG 2 OLP dient zur
galvanischen Trennung und Umwandlung von Stromsignalen.
Ein- und Ausgangssignal sind fest kalibriert und können nicht
umgeschaltet werden. Ein Nachjustieren der voreinstellbaren
Messbereiche ist nicht erforderlich.

3
3. Montage
Der Analogsignaltrenner wird auf TS 35 Normschienen aufgerastet.
4. Der elektrische Anschluss
Betriebstemperatur 0 °C ... +55 °C
Achtung! Bei Anwendungen mit hohen Isolationsspannungen ist auf
genügend Abstand bzw. Isolation zu Nebengeräten und auf
Berührungsschutz zu achten!

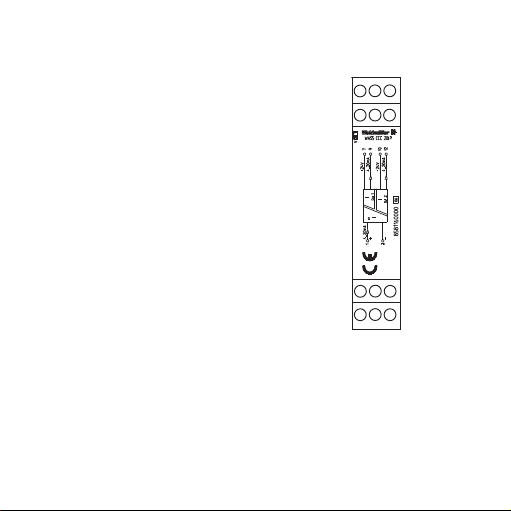

Klemmenbelegung
1 Eingang Stromschleife +
2 nicht belegt
3 Eingang Stromschleife –
4 nicht belegt
5 nicht belegt
6 nicht belegt
7 Ausgang 1 Stromschleife +
8 nicht belegt
9 Ausgang 1 Stromschleife -
10 Ausgang 2 Stromschleife +
11 nicht belegt
12 Ausgang 2 Stromschleife -
Anschlussquerschnitt max. 2,5 mm2
Mehrleiteranschluss max. 1 mm2
(zwei Leiter gleichen Querschnitts)
78
10
123
9
11 12
456
\

4
WAVE ANALOG
2OLP
8581160000/8581170000
10
11
12
7
8
9
1
2
3
SPS
Sensor
4 ... 20 mA
24 V DC
230 V AC
~
4 ... 20 mA
24 V DC
230 V AC
~
230 V AC
24 V DC
~
4 ... 20 mA

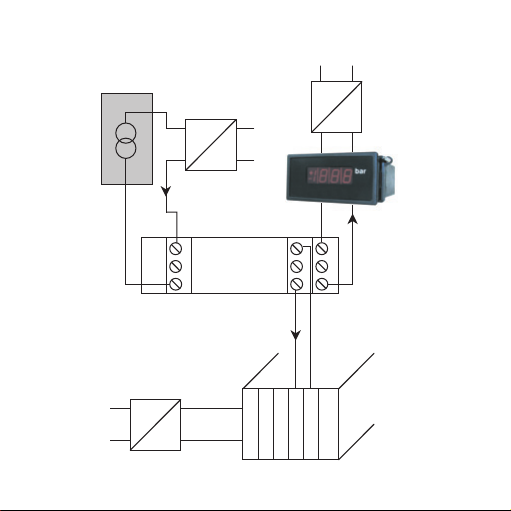

5. Applikation

5
92,4
90
111,4
73,4 38
17,5
\

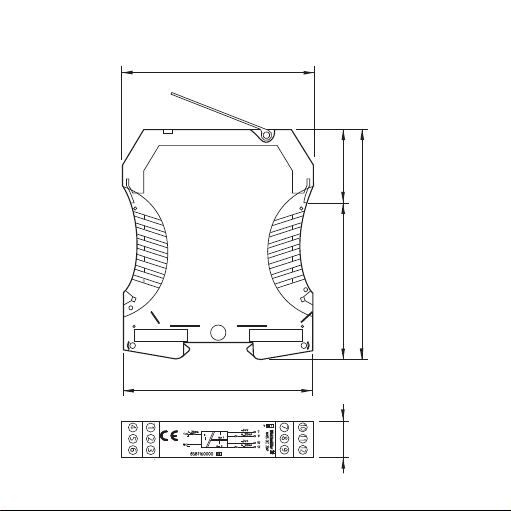

6. Abmessungen in mm

6
7. Zubehör Verbindermarkierer
Bezeichnung Best.-Nr.
WS 10/5 Multicard für Plotterbeschriftung 1635010000
WS 10/5 Neutral 1060860000
8. Hinweise zur CE-Kennzeichnung
Der Analogsignaltrenner WAS5/WAZ5 OLP trägt das CE-Zeichen und
erfüllt die Anforderungen der EU-Richtlinien 2004/108/EG "Elektro-
magnetische Verträglichkeit".
Die EU-Konformitätserklärungen werden gemäß der oben genannten
EU-Richtlinie, Artikel 10, für die zuständigen Behörden zur Verfügung
gehalten bei:
Weidmüller Interface GmbH & Co. KG
Postfach 30 30
32720 Detmold
Tel. [phone]
Fax [phone]
e-mail: [e-mail]
www.weidmueller.com

7
Analog signal isolators
WAVEANALOG 2 OLP
from the WAVESERIES
Type Cat. No.
Screw connection
WAS5 CCC 2 OLP 8581160000
Tension clamp connection
WAZ5 CCC 2 OLP 8581170000
Please read these instructions before using the product
and retain for future information.

8
1. General instructions
Warning! The analogue signal isolators of the WAVEANALOG may only be in-
stalled by qualified personnel. e sure not to connect the unit to
power supply before appropriate installation. Do not
select ranges during operation, because live parts are exposed
during this process.
Be sure to observe the national regulations for installation and
selection of cables.
Appropriate safety measures against electrostatic discharge
(ESD) should be taken during assembly and adjustment work on
the WAVEANALOG OLP.
2. Application
The analog signal isolator WAVEANALOG 2 OLP is used for the
galvanic isolation and conditioning of current signals. Input
signals and output signals are permanently calibrated and
cannot be conditioned.It is not necessary to adjust the
pre-settable measurement ranges.

9
3. Mounting
Die The analogue signal isolators are mounted on standard TS 35 rails.
4. Electrical connection
Operating temperature 0 °C ... +55 °C
Warning! For applications with high isolation voltages, take measures to
prevent accidental contact and make sure that there is suffi-
cient distance or insulation between adjacent devices!
Terminal assignments
1 Input current loop +
2 Not assigned
3 Input current loop –
4 Not assigned
5 Not assigned
6 Not assigned
7 Output 1 current loop +
8 Not assigned
9 Output 1 current loop -
10 Output 2 current loop +
11 Not assigned
12 Output 2 current loop -
Wire cross-section max. 2.5 mm2
Multi-wire conncection max. 1 mm2
(two wires with same cross-section)
78
10
123
9
11 12
456
\

10
WAVE ANALOG
2OLP
8581160000/8581170000
10
11
12
7
8
9
1
2
3
SPS
Sensor
4 ... 20 mA
24 V DC
230 V AC
~
4 ... 20 mA
24 V DC
230 V AC
~
230 V AC
24 V DC
~
4 ... 20 mA
5. Application

11
92,4
90
111,4
73,4 38
17,5
\
6. Dimensions in mm

12
7. Accessories Connection markers
Designation Cat. No.
WS 10/5 Multicard for plotter marking 1635010000
WS 10/5 Neutral 1060860000
8. Notes on CE marking
The WAS5/WAZ5 PRO Freq. analog signal isolators are marked CE in
accordance with the EU directives 2004/108/EC "Electromagnetic
Compatibility" detailing the Harmonized European Standards (EN).
The declarations of conformity are held, according the above mentioned
EU directive, article 10, for the authorizing body by:
Weidmüller Interface GmbH & Co. KG
Postfach 30 30
32720 Detmold
Phone [phone]
Fax [phone]
e-mail: [e-mail]
www.weidmueller.com

13
Séparateur analogique de signal
WAVEANALOG 2 OLP
de la gamme WAVESERIES
Type Références
Raccordement vissé
WAS5 CCC 2 OLP 8581160000
Raccordement à ressort
WAZ5 CCC 2 OLP 8581170000
Veuillez lire la notice jointe avant d'installer le produit et
conservez-là pour consultation ultérieure.

14
1. Indications générales
Attention! Les séparateurs de la série WAVEANALOG ne doivent être instal-
lés que par du personnel qualifié. L'alimentation électrique de
l'appareil ne doit être réalisée qu'après une installation con-
forme aux prescriptions. Ne pas changer de plage pendant le
fonctionnement, au risque de découvrir des pièces au contact
dangereux.
Les directives nationales en vigeur doivent être prises en comp-
te pour l’installation et la sélection des câbles.
Lors du montage et des opérations de réglage du séparateur
de signaux analogiques, observer les mesures de protection
contre les décharges électrostatiques.
2. Utilisation
Le séparateur analogique de signal WAVEANALOG 2 OLP sert à
la séparation galvanique et à la conversion de signaux de
courant. Les signaux d'entrée et de sortie sont à étalonnage fixe
et ne peuvent être commutés. Il n'est pas nécessaire d'ajuster
ultérieurement les plages de mesure préréglées.

15
3. Montage
Les séparateurs sont encliquetés sur des rails de norme TS 35.
4. Le raccordement électrique
Température de service 0 °C ... +55 °C
Attention! En cas d'utilisation avec des tensions d’isolement élevées, veiller
à avoir une distance ou une isolation suffisante par rapport aux
appareils voisins et respecter la protection contre les contacts!
Brochage
1 Entrée boucle de courant +
2 Non connectée
3 Entrée boucle de courant –
4 Non connectée
5 Non connectée
6 Non connectée
7 Sortie 1 boucle de courant +
8 Non connectée
9 Sortie 1 boucle de courant -
10 Sortie 2 boucle de courant +
11 Non connectée
12 Sortie 2 boucle de courant -
Section raccordement maxi. 2,5 mm2
Raccordement multibrins maxi. 1 mm2
(deux fils de même section)
78
10
123
9
11 12
456
\

16
WAVE ANALOG
2OLP
8581160000/8581170000
10
11
12
7
8
9
1
2
3
API
Capteur
4 ... 20 mA
24 V DC
230 V AC
~
4 ... 20 mA
24 V DC
230 V AC
~
230 V AC
24 V DC
~
4 ... 20 mA
5. Application

17
92,4
90
111,4
73,4 38
17,5
\
6. Dimensions en mm

18
7. Accessoires Repère de connecteur
Désignation Réf.
WS 10/5 Multicarte pour libellés de table traçante 1635010000
WS 10/5 Neutre 1060860000
8. Remarques concernant le marquage CE
Les séparateurs de signaux analoqiques WAS5/WAZ5 PRO Freq. portant
le marquage CE, conforment aux directives 2004/108/CE de l’UE
"Compatibilité Electromagnétique" et correspondent aux normes harmoni-
sées européenne spécifiées là.
Les déclarations de conformité de l’UE selon article 10 de la directive
susdit sont disponibles pour l’administration chez:
Weidmüller Interface GmbH & Co. KG
Postfach 30 30
32720 Detmold
Tél. [phone]
Fax [phone]
e-mail: [e-mail]
www.weidmueller.com
