Whale Gulper 320 Series Instruction sheet

Electric Bilge Pumps

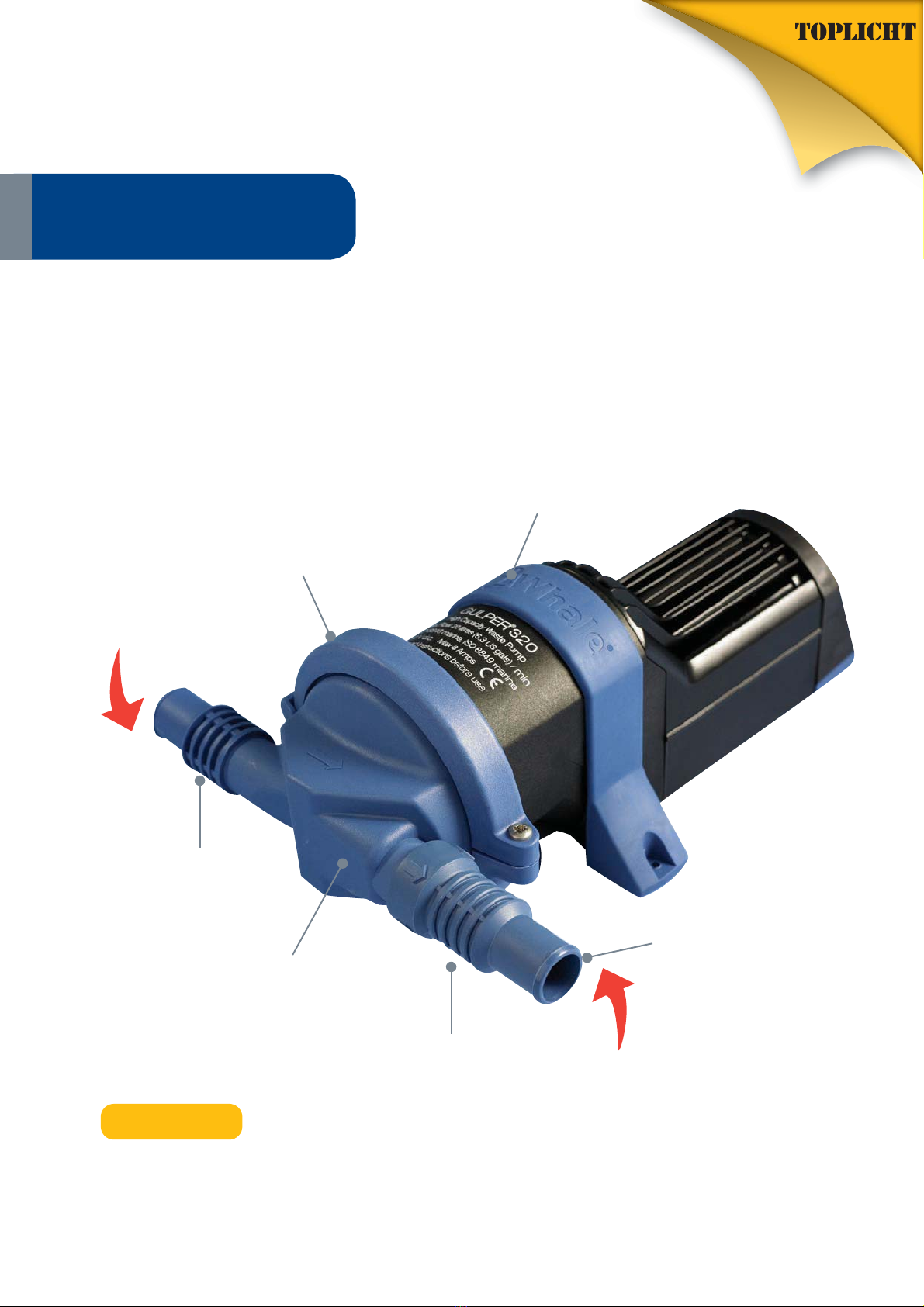

Gulper®320
30 Manual Bilge
Easy Access Remote Mount Bilge
Pump High, Dry and Protected
- remote mounted for easy inspection
No clog, no filter waste pump built
on more than a decade of market
leading pump technology
30
Product code: see table
Ezi-clamp
- Twist and single
screw to secure
Securing strap
- Ensures pump
remains in place in
harsh marine conditions
Secure
Three feet design
- only 3 screws required
Easy maintenance
- Non choke valves, no
filter to block or clean
Simple plumbing
- Barbed connections for
either 19 mm (¾") or
25mm (1") hose size
Straight forward
installation
- Multi directional head
rotates 360° for
convenient installation
Reliability
Double outlet valves
for continuous flow
Tel.: [phone]
www.toplicht.de
Schisausrüster

ELECTRIC BILGE
Features and Benefits
• Easy Access Remote Mount Bilge Pump
– Remote mounting allows easy access
• Meets requirement for primary
bilge pump for boats up to
12m (39.4ft) length
• deal where bilge space is limited
• Long life high, dry and protected
Awards and Accreditations
• SO15083 Marine standard suitable
as a primary bilge pump (for vessels up
to 12m in length) or secondary bilge
pump in accordance with SO8849.
• gnition protection SO8846.
• CE marked.
3 Year Warranty
See page 48 - 51 for bilge accessories
COMPLETE YOUR SYSTEM
Bilge IC - Pre-wired Automatic Bilge System with Intelligent
Control built in - page 24
Supersub Smart - Narrow low profile Automatic Electric Bilge
Pumps with Intelligent Control built in - page 20
YOU MAY ALSO L KE
Model Specifications
odel ulper®320
Product Code (retail) BP2052 (includes 3/4” strainer) BP2054 (includes 3/4” strainer)
Voltage 12 V d.c. 24 V d.c.
Hose Connections 3/4" (19mm) + 1" (25mm)
Recommended Fuse Size 10 Amp Automotive 5 Amp Automotive
Minimum Wire Size 1.5 mm2(16 AW )
Weight 1.6 kg (3.5 lbs)
Materials Pump Head: lass-filled Nylon, Valves and Diaphragm: Santoprene®
Accessories SB3422 (19mm) strainer (multi-directional port)
Service Kit: AK2050 - replacement pump head
Maximum Suction Lift 3m (10ft)
Maximum Discharge Head 3m (10ft)
Maximum Discharge Head 4m (13.5ft)
and Suction Lift Combined
Performance Data
odel BP2052 / BP2054
Suction Lift 0m 0m 1m (3ft) 1m (3ft)
Discharge Head 1m (3ft) 1m (3ft) 1m (3ft) 1m (3ft)
Hose Size 3/4" (19mm) 1" (25mm) 3/4" (19mm) 1" (25mm)
Flow Rate per Minute 19 ltrs (5 US als) 17.5 ltrs (4.6 US als) 17.4 ltrs (4.5 US als) 15.5 ltrs (4.1 US als)
Current Draw 7.5 amps (12 V.d.c.) 8 amps (12 V.d.c.) 7.5 amps (12 V.d.c.) 8 amps (12 V.d.c.)
3.25 amps (24 V.d.c.) 4 amps (24 V.d.c.) 3.25 amps (24 V.d.c.) 4 amps (24 V.d.c.)
Note: These specifications are retail items only.
For details of our bulk pack range for boat builders and wholesalers - contact Whale Support.
31
Product nformation
i
Side View Front View
Plan View
Gulper
Strainer
Side View

CURRENT
MODEL
Electric Bilge Pumps

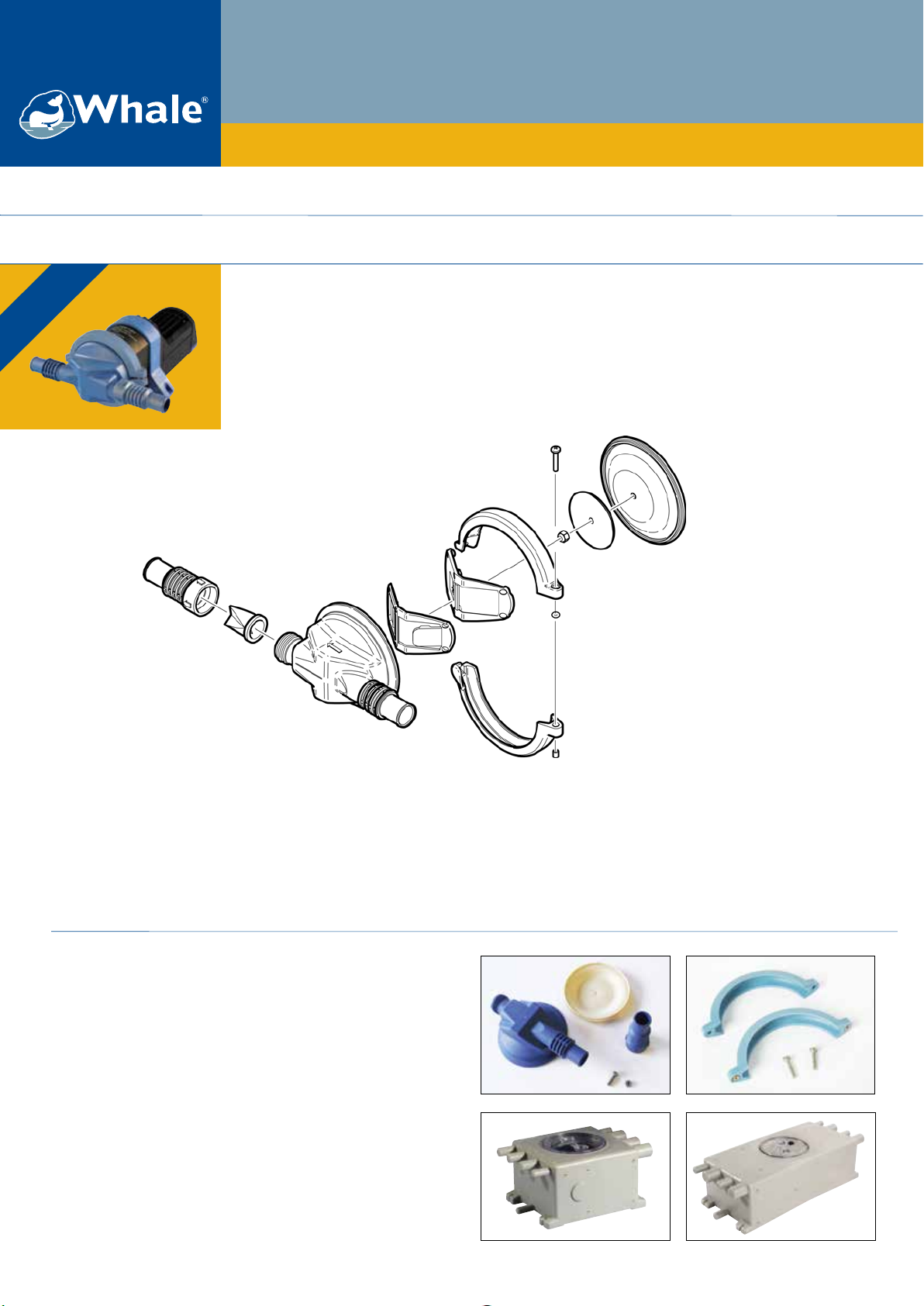

Gulper®320 Remote Mount Bilge Pump
BP2052(B) (12V d.c. version), BP2054(B) (24V d.c. version)
Accessories
SB3422 19mm Strainer/Strumbox
(Top/Side entry - retail packed)
EB3364 1” Elbow
LV1215 1” / 11/2” Non Return Valve
SF5131 3/4” Skin Fitting
SF5204 1” Skin Fitting
Service Kits
AK2050 Replacement Pump Head for Gulper® 320,
Gulper®220 and Gulper®IC
Qty Containing
1 Diaphragm
1 Nyloc Nut M5
1 Screw Hex M5 x 16mm
1 Outlet Valve Tricuspid
1 Marine Head 3/4” and 1”
1 Valve Inlet and Outlet
1 Valve Plate
1 Outlet Valve Housing
AS1562 Gulper Clamping Ring Kit
Qty Containing
1 Clamping Ring
AK2050
AK2050 Pump head assembly
SB3422
AS1562

Electric Waste Pumps
Gulper®220 Shower Drain/Grey Waste Pump
See page 60 for further contact information
AK2050 Pump head assembly
Note: Pump head ONLY available as spare
Electric Waste Pumps
Gulper®320 Shower Drain/Grey Waste Pump
BP2052 (12V d.c.), BP2054 (24V d.c.)
Note* Contained in Service Kit AK2050
Accessories
GW0810 8 Ltr (2.2 US Gals) Grey Waste Tank
GW1610 16 Ltr (4.4 US Gals) Grey Waste Tank
Service Kits
AK2050 Replacement Pump Head for Gulper 320 and
Gulper 220
Qty Containing
1 Diaphragm
1 Nyloc Nut M5
1 Screw Hex M5 x 16mm
1 Outlet Valve Tricuspid
1 Marine Head 3/4” and 1”
1 Valve Inlet and Outlet
1 Valve Plate
1 Outlet Valve Housing
AS1562 Clamping Ring Kit
GW0810
CURRENT
MODEL
AS1562
GW1610
AK2050

1
This booklet should be read before installation
Gulper 320
High Capacity Shower/Galley
Waste and Bilge Pump
Model Number BP2052 Gulper 320 (12 volts)
Model Number BP2054 Gulper 320 (24 volts)
Installation Guidelines for:

2
Pages Contents
3-4 English
5-6 French
7-8 Italian
9-10 Spanish
11-12 Swedish
13-14 German
15 Warranty

3
Gulper 320
High Capacity Shower/Galley Waste and Bilge Pump
Ensure all relevant personnel read the points listed
below and that a copy is passed on to the end
user.
Read the points listed below before installation
and use of equipment.
The Gulper 320 self-priming pump has been
specifically designed to pump waste water from
the shower tray/galley sink, (either overboard or
from a holding tank) or as a small bilge pump.
Output capacity depends on installation and
operating conditions.
Note:
1. If it is intended for use for any other purpose or
with any other liquid, it is the user’s responsibility
to ensure that the pump is suitable for the
intended use and, in particular, that the materials
are fully compatible with the liquids to be used.
2. With all applications it is important that a system
of safe working practice is applied to Installation,
use and maintenance.
3. When used as a bilge pump users should be
aware that capacity may not be sufficient to cope
with rapid influx of water.
4. Suitable for a bilge pump for boats smaller than
12 metres/39.4 ft (designed to ISO15083).

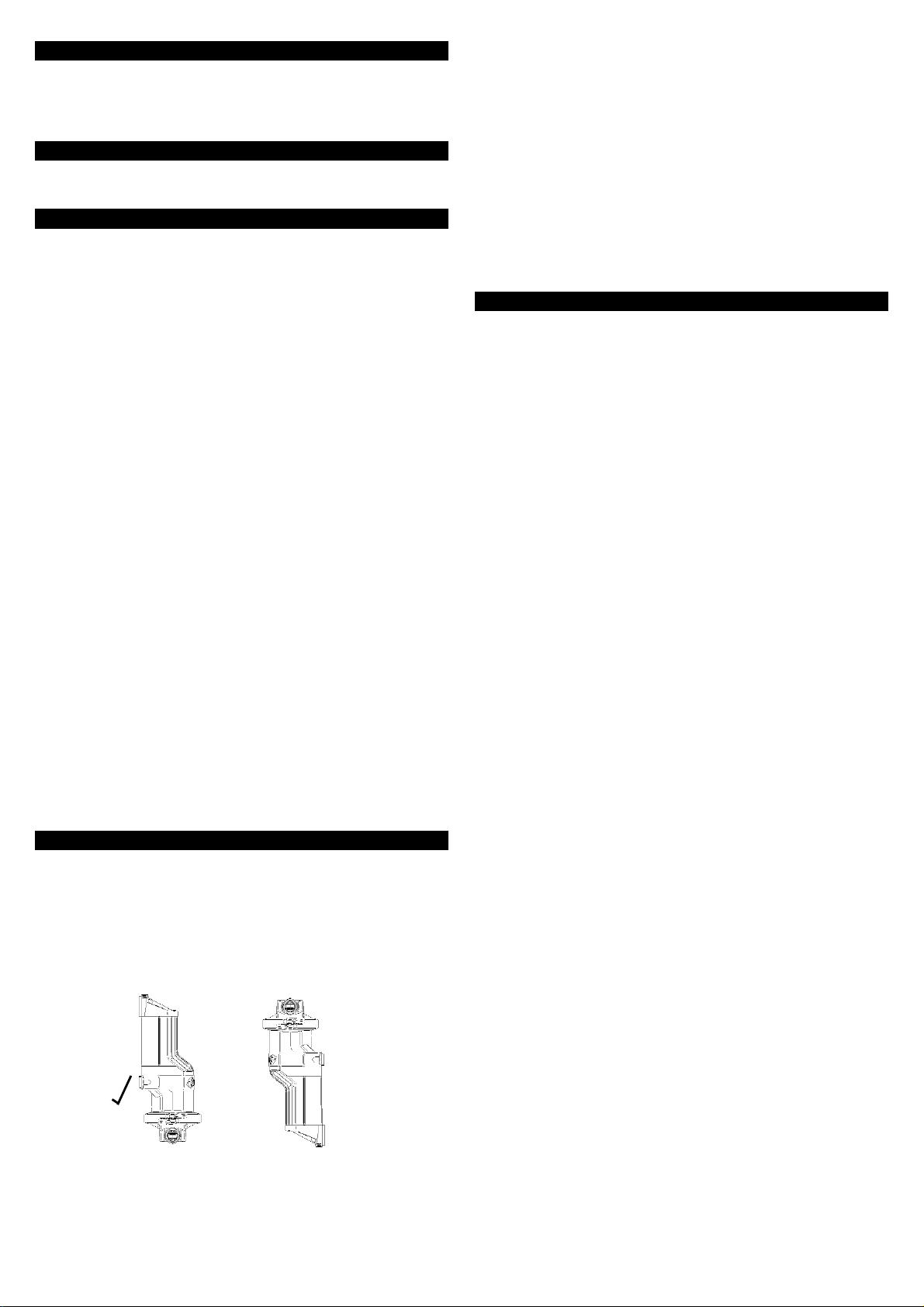

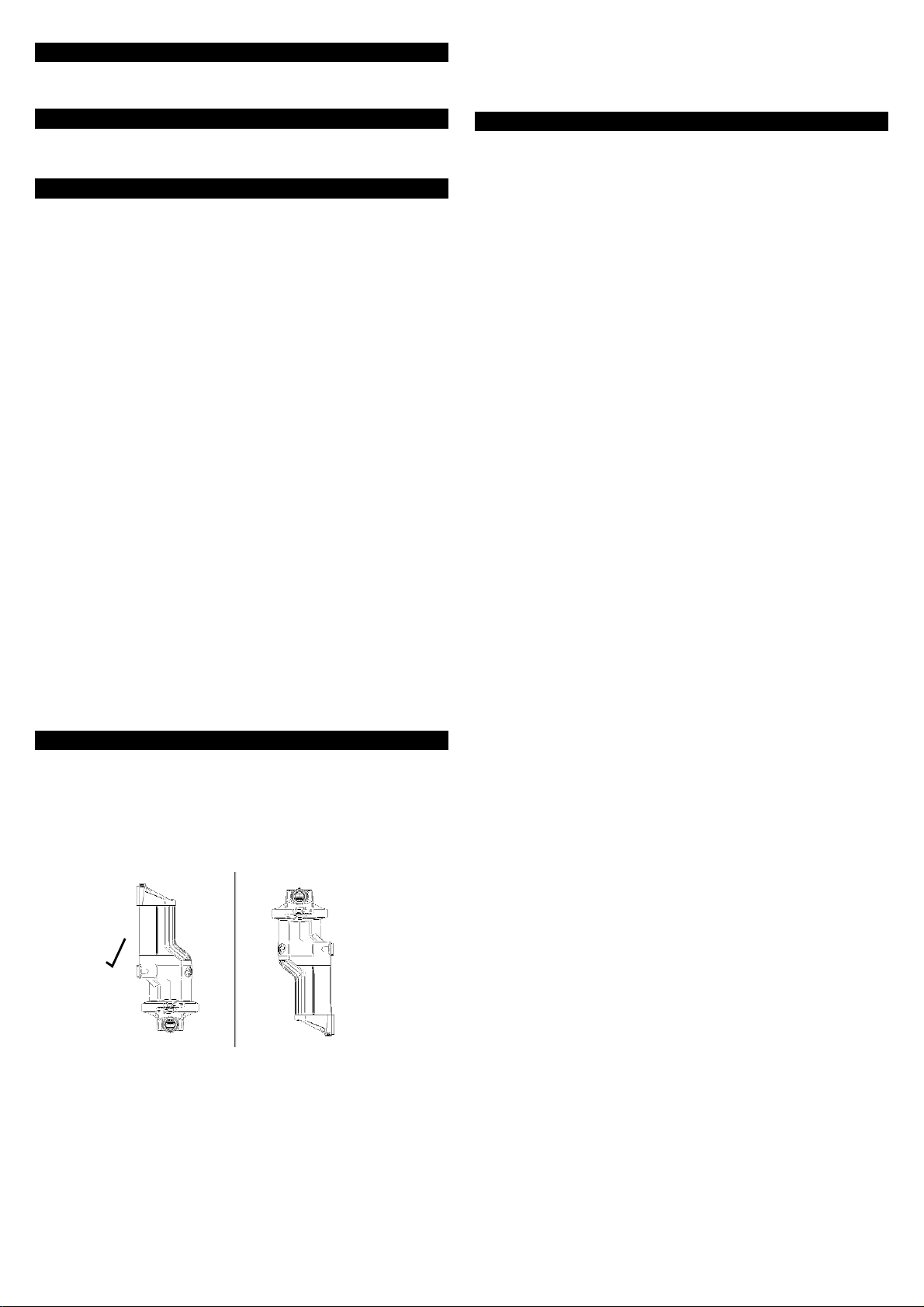

Choose a position to mount the pump that is dry
and away from casual water. The pump may be
mounted on a horizontal or vertical surface. When
mounted vertically ensure that the pump head is
lower most (see diagram below).
When mounting, position the pump on the
intended surface and work-out the best angles for
the hose, then mark the 3 hole positions using the
pump feet. The pump head may be rotated to suit
the hose connections, this is done by loosening
the screw that holds the clamping rings, and
rotating the pump head. Once you have marked
the position for the three mounting feet, drill pilot
holes of 3.2mm (1/8"). Use the three No.8 self
tappers and washers to secure the pump. Use
19mm (3/4") or 25mm (1”) smooth bore reinforced
hose to connect to the pump.
The polarity is indicated by coloured cable
(Positive - red, Negative - black). The pump is
protected against reverse polarity connection.
Minimum wire size is 1.5mm2(16 AWG). (Note:
undersized wire reduces voltage under load at the
pump, thus giving poor performance and potential
motor failure). The in-line fuse assembly supplied
(see details below) must be fitted to the positive
side of the pump.
Purpose
The purpose of this fuse is to protect the pump
from serious damage in the event of system
blockages, therefore please ensure all valves are
fully open before operating the pump.
Connection Instructions
Insert this fuse assembly between the positive
terminal on the pump and the positive feed wire.
Note:
1. If the fuse blows check:
a) all system valves/stop cocks are open.
b) the inlet and outlet nipples are not blocked
c) the remainder of the system is not blocked in
any way.
2. Fuse rating for BP2052 (12v DC) pumps 10 amp
automotive. Fuse rating for BP2054 (24v DC)
pumps 5 amp automotive
To control the pump an in-line switch should be
fitted between the positive live terminal on the
battery and the positive lead on the pump. If using
an automatic switch (such as a float switch) an
isolator switch should be fitted.
The Gulper 320 is switched on by either a remote
on/off switch or an automatic float switch. When
used to drain a shower or galley, the flow rate
should be sufficient to take away the waste faster
than the delivery from either the shower or galley
tap.
Electrical Connections
Application
To the User
To the Fitter
Installation
Operation
X

Before inspecting or replacing the diaphragm
disconnect the electrical supply. The user must
then remove the pump head clamping rings, this
is done by unscrewing the clamping screw.
This will release the pump head, and allow easy
access to the valves & diaphragm. The diaphragm
and valves should be checked for any excessive
wear, damage or cracks. The valves should be
replaced if necessary by replacing the pump head
(service kit AK2050). If the diaphragm needs to be
replaced, undo the nut in the centre of the
diaphragm and remove the diaphragm plate &
diaphragm.
Note: The centre pin may be in one of several
positions, this will not affect replacement of the
diaphragm). When replacing the diaphragm this
can be fitted either cup up or down. Replace
clamping plate making sure the rounded edge
faces the diaphragm, also ensure that the outer
sealing edge of the diaphragm is located securely
in the grooves between the head & gear housing
(failure to do this will cause the pump NOT to
prime). Refit clamping rings and tighten screw.
The electric motor runs but no water is pumped ?
Check:
a) that inlet hose connection is airtight, free from
blockages, and does not collapse.
b) that the shower/sink drain is not clogged.
c) that the valves in the pump are not blocked &
are seating properly in the pump head.
d) that the diaphragm has not split - replace if
damaged.
The motor will not operate ?
Check:
a) the isolator switch is on.
b) there is 12/24 volts from the battery.
c) the in-line fuse & ensure all electrical
connections are tight and free from corrosion. (If
fuse has blown check for debris in pump head
and clean out if necessary. replace fuse and run
pump - see previous page).
Spares Kit Part No: AK2050
Any questions contact our service desk -
Email: [email protected].
4
Fault Finding
Service Kits
Maintenance

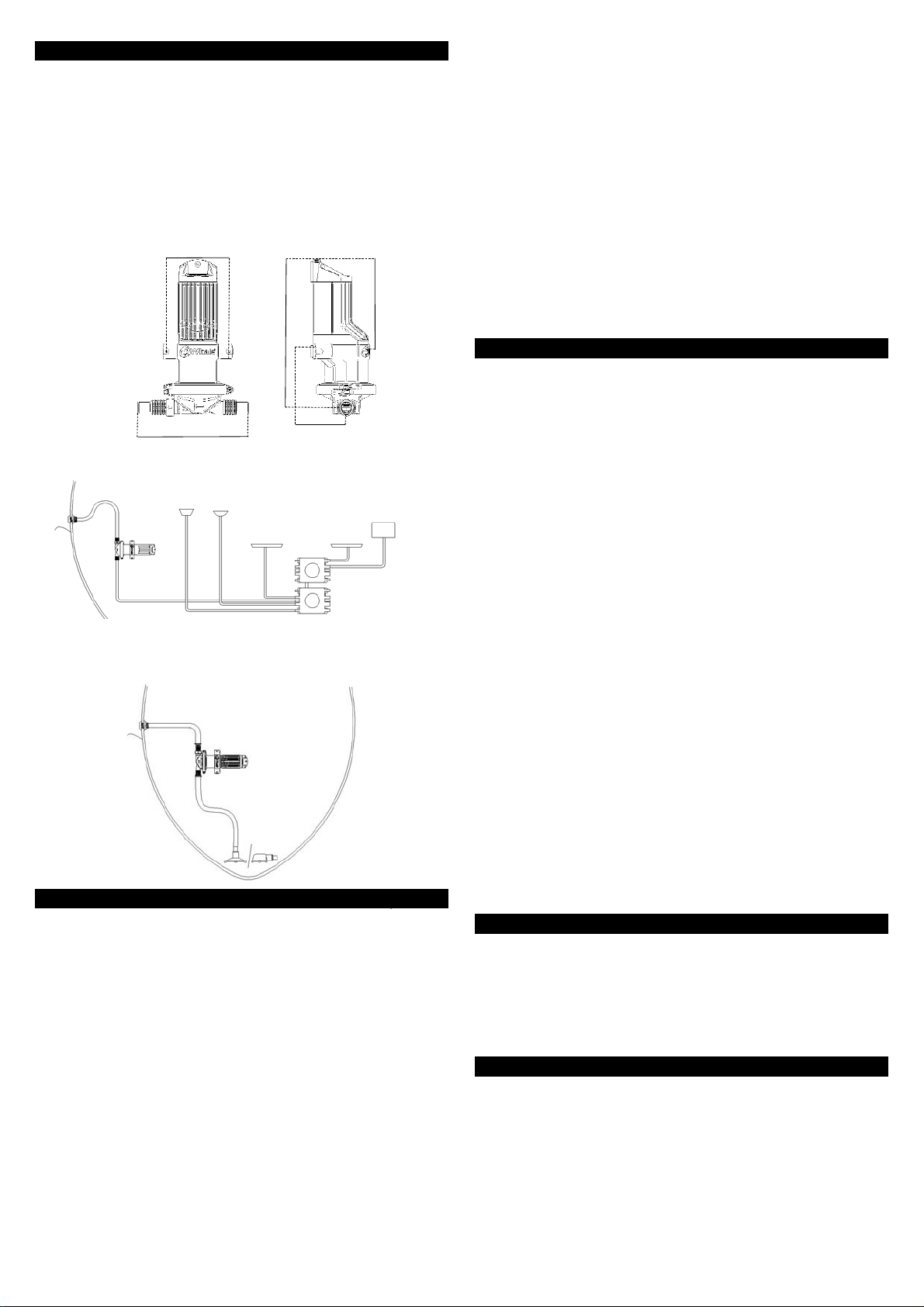

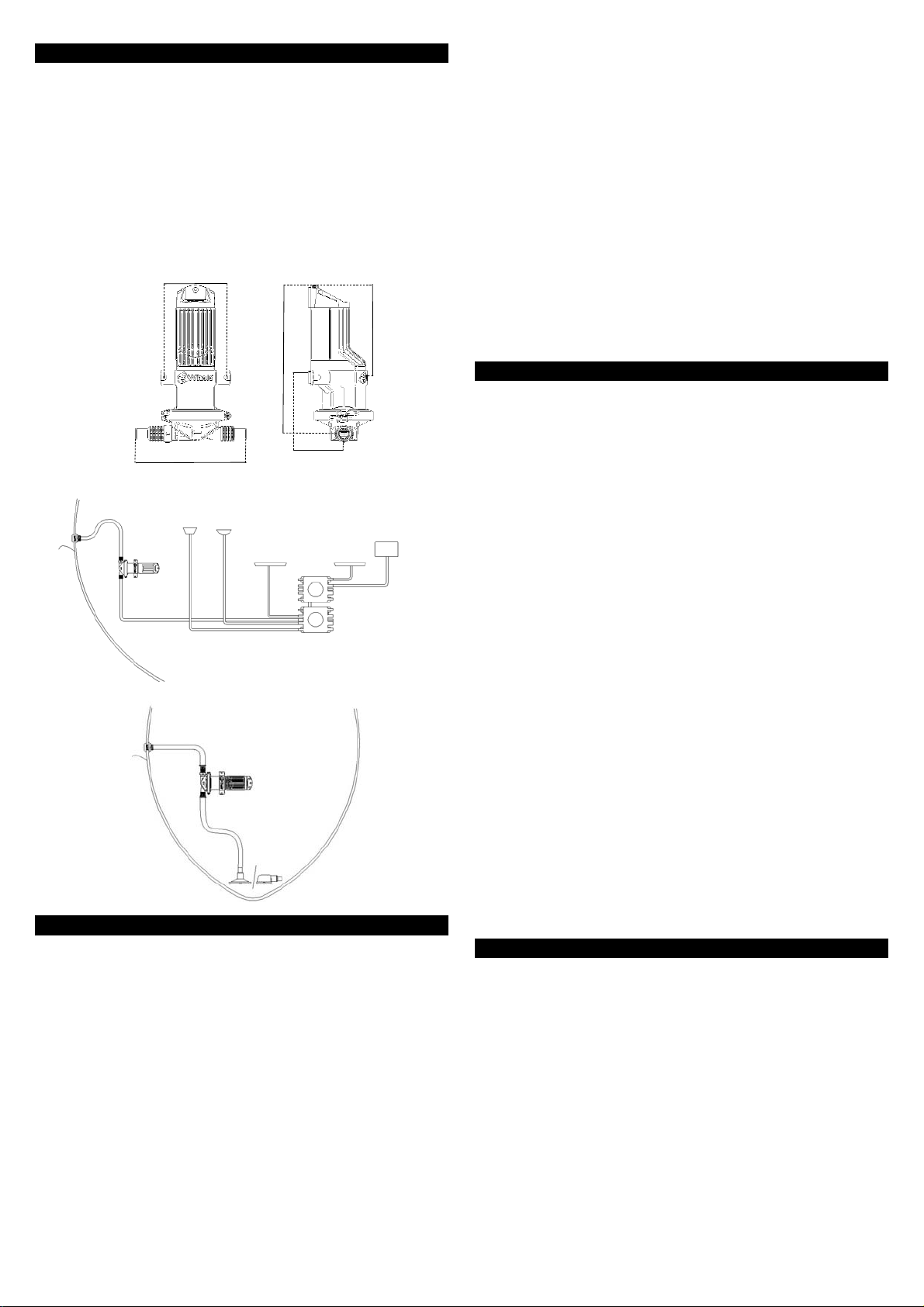

Typical Installation as a High Capacity
Grey Waste Pump
Typical installation as a Remote
Mounting bilge pump
Gulper 320
Gulper 320
Galley Sink
Shower tray Shower tray
Dishwasher
Dimensional drawing of Gulper 320
280 mm
63 mm
156 mm
112 mm
198 mm

S'assurer que tout le personnel concerné lise les
instructions indiquées ci-dessous et qu'un
exemplaire a été transmis à l'utilisateur final.
Veuillez lire les instructions ci-dessous avant tout
montage et utilisation du matériel.
La pompe Gulper 320 à auto-amorçage a été
tout particulièrement conçue pour le pompage de
l'eau usée provenant du bac de douche et de
l'évier de la cuisine, (soit par dessus-bord ou dans
un réservoir de réception) ou comme petite
pompe de cale. La capacité de pompage dépend
de l'installation et des conditions de
fonctionnement.
A noter:
1. S'il est prévu de l'utiliser pour tout autre usage
ou avec tout autre liquide, la responsabilité revient
à l'utilisateur de s'assurer que la pompe convient
à l'usage prévu et surtout que les matériaux
soient entièrement compatibles avec les liquides
devant être utilisés.
2. Avec toutes les applications, il est important
qu'un système de pratiques de travail sûres soient
appliquées à l'installation, l'utilisation et l'entretien.
3. En se servant de ce modèle comme pompe de
cale, les utilisateurs doivent savoir que la capacité
ne sera peut-être pas suffisante pour pomper des
flux rapides d'eau.
4. Convient aux pompes de cale de bateaux
inférieurs à 12 mètres (conception conforme à
l'ISO15083).
Pour le montage de la pompe, choisir un endroit
sec et éloigné de toute source d'eau. Il est possi-
ble de monter la pompe sur une surface horizon-
tale ou verticale. En cas de montage vertical, s'as-
surer que la tête de pompe est au point le plus
bas (voir schéma ci-dessous).
Au moment du montage, placer la pompe sur la
surface prévue et calculer les meilleurs angles
pour le tuyau, ensuite marquer la position des 3
trous en se servant du pied de la pompe. Il est
possible de faire pivoter la tête de la pompe pour
mieux s'adapter aux raccords du tuyau; cela se
fait en desserrant la vis qui retient les bagues de
serrage et en faisant pivoter la tête de la pompe.
Une fois que vous avez marqué la position pour
les trois pieds de montage, percez trois trous
pilotes de 3,2mm. Utilisez les trois vis No. 8 et les
rondelles pour bien fixer la pompe. Utilisez un
tuyau renforcé lisse de 19mm ou de 25mm pour
raccorder à la pompe.
La polarité est indiquée par des câbles colorés
(Positif - rouge, Négatif - noir). La pompe est
protégée contre tout raccordement à polarité
inversée. La dimension minimum du fil est de
1,5mm2 (16 AWG). (A noter: un fil trop petit va
réduire la tension de charge de la pompe, et
donnera donc une mauvaise performance et
provoquera éventuellement une panne du
moteur). L'assemblage de fusible en ligne fourni
(voir détails ci-dessous) doit être monté sur le
côté positif de la pompe.
Raison
Le but de ce fusible est de protéger la pompe
contre tout dommage grave en cas de blocage
du système; donc veuillez vous assurer que
toutes les vannes soient entièrement ouvertes
avant de faire fonctionner la pompe.
Instructions de raccordement
Insérer cet assemblage de fusible entre le terminal
positif sur la pompe et le fil positif d'alimentation.
A Noter:
1. Si le fusible saute, vérifier:
a) Que toutes les vannes du système soient
ouvertes.
b) Que les graisseurs d'arrivée et de sortie ne
soient pas bloqués
c) Que toutes les autres parties du système ne
soient pas bloquées par quoi que ce soit.
2. Pour le modèle de pompe BP2052 (12V c.c.),
fusible automobile de 10 amp. Pour le modèle
BP2054 (24V c.c.), utiliser un fusible automobile
de 5 amp.
Pour contrôler la pompe, un interrupteur en ligne
devrait être installé entre le terminal positif sous
tension de la batterie et le câble positif de la
pompe. Si un interrupteur automatique (tel qu'un
interrupteur à flotteur) est utilisé, il faut installer un
sectionneur.
5
Raccordements electriques
Utilisation
Avis à l'utilisateur
Avis au monteur
Installation
X

La mise en marche du Gulper 320 se fait soit avec
un marche/arrêt à distance, ou à l'aide d'un
interrupteur à flotteur automatique. Quand
l'appareil est utilisé pour vidanger un bac de
douche ou un évier, le débit doit être suffisant
pour entraîner les eaux usées plus rapidement
que l'alimentation de la douche ou du robinet de
la cuisine.
Pour inspecter ou changer les vannes ou le
diaphragme, il faut tout d'abord débrancher
l'alimentation électrique. L'utilisateur doit ensuite
retirer les joints de serrage de la tête de pompe;
ceci se fait en devissant les 2 vis de serrage.
Ceci va dégager la tête de pompe, et permettre
d'accéder facilement aux vannes et au
diaphragme. Il faut inspecter le diaphragme et les
valves pour s'assurer qu'ils ne soient pas trop
usés.
Les valves peuvent être remplacées si nécessaire
en changeant la tête de pompe. Si le diaphragme
doit être changé, il faut défaire l'écrou situé au
centre du diapghrame et retirer la plaque de
diaphragme et le diaphragme même.
A noter: la broche centrale peut être dans une ou
plusieurs positions; ceci n'affectera pas le
remplacement du diaphragme. Au moment de
changer le diaphragme, celui-ci peut être monté
soit vers le haut ou vers le bas. Replacer la plaque
de serrage en s'assurant que la bordure arondie
se trouve face au diaphragme, ainsi que la
bordure-joint extérieure du diaphragme soit bien
placée dans les rainures entre le corps et la tête
de pompe (sinon, cela pourrait empêcher la
pompe de s'amorcer). Remettre les joints de
serrage et resserrer les vis.
1. Le moteur électrique est en marche mais ne
pompe pas l'eau ?
Vérifier:
a) que le raccord de tuyau d'arrivée soit étanche,
pas bloqué et ne se soir pas affaissé.
b) que la vidange du bac ne soit pas bouchée.
c) que les vannes de la pompe ne soient pas blo-
quées et soient placées correctement dans la
tête de la pompe.
d) que la membrane ne soit pas fendue - la
changer si elle est endommagée.
2. Le moteur ne marche pas ?
Vérifier:
a) que l'interrupteur soit en position de marche.
b) qu'il y ait bien 12/24 volts provenant de la bat-
terie.
c) qu'il y ait un fusible en ligne et s'assurer que
tous les raccordements électriques soient bien
serrés et pas corrodés. (si le fusible a sauté, vérifi-
er qu'il n'y ait pas de débris dans la tête de la
pompe et nettoyer si nécessaire. Changer le
fusible et faire marcher la pompe - voir page
précédente).
Jeu de pièces de rechange, Pièce No. AK1550
Si vous avez des questions, veuillez contacter
notre Service Entretien -
Email: [email protected]
6
Fonctionnement
280 mm
63 mm
156 mm
112 mm
198 mm
Schéma dimensionnel de la Gulper 320
Installation typique de pompe à eaux
usées à haut débit
Gulper 320
Cuisine Evier
Bac de douche Bac de douche
Lave-vaisselle
Installation typique de pompe de cale à
montage éloigné
Gulper 320
Entretien
Localisation des défauts
Kits d'entretien

Accertare che tutto il personale coinvolto abbia
letto i punti elencati di seguito e che venga fornita
una copia della documentazione all'utente finale.
Leggere i punti elencati di seguito prima
dell'installazione e dell'uso dell'apparecchiatura.
La pompa autoadescante Gulper 320 è stata
realizzata specificatamente per pompare le acque
di scarico provenienti dal piatto doccia/lavabo da
cucina (fuori bordo o in un serbatoio di raccolta) o
come piccola pompa di sentina. La resa dipende
dalle condizioni di installazione e di funzionamento.
Nota:
1. Qualora si intenda utilizzare la pompa a scopi
diversi da quelli indicati o con altri liquidi, è
responsabilità dell'utente accertare che la pompa
sia adatta all'uso previsto e in particolare che i
materiali siano interamente compatibili con i liquidi
da utilizzare.
2. In tutte le applicazioni è importante che
nell'installazione, nell'uso e nella manutenzione
venga applicato un sistema di pratiche di lavoro
sicure.
3. Se utilizzata come pompa di sentina gli utenti
devono essere al corrente che la capacità
potrebbe non essere sufficiente a gestire un
flusso di acqua in ingresso veloce.
4. Adatta quale pompa di sentina per imbarcazioni
di lunghezza inferiore a 12 metri (conforme allo
standard ISO 15083).
Per il montaggio della pompa, selezionare una
posizione asciutta e lontana dall'arrivo casuale di
acqua. La pompa può essere montata su una
superficie orizzontale o verticale. Se montata
verticalmente, accertare che la testata della
pompa sia la parte più in basso (vedere il
diagramma di seguito)
Durante il montaggio, posizionare la pompa sulla
superficie prevista e calcolare gli angoli ottimali per
il tubo, quindi contrassegnare le 3 posizioni per i
fori utilizzando i piedini della pompa. La testata
della pompa può essere ruotata per la
corrispondenza ai collegamenti del tubo; per fare
questo allentare la vite che fissa i giunti di
accoppiamento e ruotare la testata della pompa.
Una volta contrassegnata la posizione per i tre
piedini di montaggio, praticare tre fori pilota di 3,2
mm. Utilizzare le tre viti autofilettanti e rondelle N.
8 per fissare la pompa. Utilizzare tubo liscio con
imboccatura internamente rinforzata da 19 mm o
25 mm per il collegamento alla pompa.
La polarità è indicata dal colore del cavo (positivo -
rosso, negativo - nero). La pompa è protetta da
eventuale collegamento con polarità inversa. Le
dimensioni minime dei cavi sono 1,5 mm 2 (16
AWG). (Nota: cavi sottodimensionati riducono la
tensione sotto carico alla pompa, erogando
prestazioni insufficienti e potenziali guasti al
motore). Il gruppo fusibile in linea in dotazione
(vedere i dettagli di seguito) deve essere montato
sul lato positivo della pompa.
Gruppo fusibile in linea
Scopo
Lo scopo di questo fusibile è di proteggere la
pompa da danni gravi in caso di blocchi del
sistema, pertanto accertare che tutte le valvole
siano completamente aperte prima di mettere in
funzione la pompa.
Istruzioni di collegamento
Inserire il gruppo fusibile tra il terminale positivo
sulla pompa e il cavo di alimentazione positivo.
Nota:
1. Qualora il fusibile si bruci verificare che:
a) tutte le valvole/rubinetti di arresto del sistema
siano aperti.
b) i nippli di ingresso e uscita non siano bloccati
c) tutte le altre parti del sistema non siano
bloccate in alcun modo.
2. Portata fusibile per pompe BP2052 (12 V CC):
automobilistico 10 A. Portata fusibile per pompe
BP2054 (24 V CC): automobilistico 5 A
Per controllare la pompa, è opportuno montare un
interruttore in linea tra il terminale di rete sulla
batteria e il cavo positivo sulla pompa. Se si utilizza
un interruttore automatico (come un interruttore a
galleggiante) è necessario montare un
sezionatore.
7
Applicazione
Avis à l'utilisateur
Per il montatore
Installazione
X
Collegamenti elettrici

La pompa Gulper 320 viene attivata con
interruttore remoto on/off o con interruttore a
galleggiante automatico. Per l'uso nello scarico di
docce o lavabi da cucina, la portata dovrà essere
sufficiente a scaricare più velocemente rispetto al
flusso in entrata dalla doccia o dal rubinetto di
cucina.
Prima di controllare o sostituire il diaframma, scol-
legare l'alimentazione elettrica. L'utente dovrà
quindi rimuovere i giunti di accoppiamento della
testata della pompa: per fare questo allentare la
vite di serraggio.
In questo modo la testata della pompa viene
mobilizzata, consentendo un agevole accesso alle
valvole e al diaframma. Il diaframma e le valvole
dovranno essere controllate per identificare
eventuale usura, danni o incrinature eccessivi. Le
valvole dovranno essere sostituite, se necessario,
unitamente all'intera testa della pompa. Qualora si
renda necessario sostituire il diaframma, allentare il
dado al centro del diaframma e rimuovere la
piastra del diaframma e il diaframma.
Nota: Il perno centrale potrà essere situato in varie
posizioni, senza per questo influire sulla
sostituzione del diaframma.
Durante la sostituzione, il diaframma potrà essere
montato rivolto verso l'alto o verso il basso.
Sostituire la piastra di fissaggio accertando che il
bordo arrotondato sia rivolto verso il diaframma;
accertare inoltre che il bordo di tenuta esterno del
diaframma sia posizionato saldamente nelle
scanalature tra la testa e la scatola ingranaggi (in
caso contrario la pompa NON effettuerà
l'adescamento). Rimontare i giunti di
accoppiamento e serrare la vite.
Il motore elettrico è in funzione ma l'acqua non
viene pompata?
Verificare:
a) che il collegamento del tubo in ingresso sia
ermetico, non presenti ostruzioni e non ceda.
b) che lo scarico della doccia/lavabo non sia
ostruito.
c) che le valvole nella pompa non siano bloccate e
siano opportunamente alloggiate nella testata
della pompa.
d) che il diaframma non presenti spaccature, se
danneggiato sostituirlo.
Il motore non funziona?
Verificare:
a) che il sezionatore sia attivo.
b) che siano presenti 12 volt provenienti dalla
batteria.
c) il fusibile in linea e accertare che tutti i
collegamenti elettrici siano saldi e non presentino
corrosione. (Qualora il fusibile sia bruciato
verificare la presenza di detriti nella testata della
pompa e se necessario ripulirla. Sostituire il fusibile
e avviare la pompa, vedere la pagina precedente).
Kit pezzi di ricambio cod. art.: AK1550
Per eventuali domande contattare il servizio
assistenza all'indirizzo e-mail-
[email protected].
Le pompe Whale Gulper sono garantite per un
anno dalla data di acquisto.
8
Funzionamento
280 mm
63 mm
156 mm
112 mm
198 mm
Disegno dimensionale della pompa Gulper 320
Installazione tipica come pompa di scari-
co per acque reflue ad alta capacità
Gulper 320
Cucina Lavabo
Piatto doccia Piatto doccia
Lavastoviglie
Installazione tipica come pompa di sentina a
montaggio remotoInstallazione tipica come
pompa di sentina a montaggio remoto
Gulper 320
Manutenzione
Individuazione dei guasti
Kit di assistenza
Garanzia

Asegúrese de que todo el personal pertinente lee
los siguientes puntos y de que se pasa una copia
al usuario final.
Lea las siguientes instrucciones antes de instalar y
utilizar el equipo.
La bomba de autocebante Gulper 320 ha sido
especialmente diseñada para bombear aguas
residuales del plato de la ducha o del fregadero
de la cocina, (tanto para echarlas por la borda o
dentro de un tanque de retención) o como una
bomba de achique pequeña. La capacidad de
rendimiento depende de las condiciones de
instalación y funcionamiento.
Nota:
1. Si tiene la intención de usarla para otro fin o con
cualquier otro líquido, el usuario se hará
responsable de asegurarse de que la bomba se
pueda usar para este fin y, en especial, de que los
materiales sean totalmente compatibles con los
líquidos que vaya a utilizar.
2. En todas las aplicaciones es importante
mantener un sistema de seguridad durante su
instalación, uso y mantenimiento.
3. Si la utiliza como bomba de achique, el usuario
debería saber que podría no tener capacidad
suficiente para funcionar con una afluencia rápida
de agua.
4. El producto se puede utilizar para
embarcaciones menores de 12 metros / 39,4 pies
(diseñado según la norma ISO15083).
Elija un lugar seco y fuera del alcance del agua
para instalar el producto. La bomba puede ser
instalada sobre una superficie horizontal o vertical.
Si la instala en posición vertical, asegúrese de que
el cabezal de la bomba está lo más bajo posible
(ver el siguiente diagrama).
Cuando monte la bomba, colóquela sobre la
superficie deseada y calcule los mejores ángulos
para la manguera. A continuación marque la
posición de los tres agujeros usando las bases de
la bomba. Puede hacer rotar el cabezal de la
bomba para que las conexiones de la manguera
se ajusten bien. Esto se consigue aflojando el
tornillo del anillo de sujeción y rotando el cabezal
de la bomba. Una vez haya seleccionado la posi-
ción para las tres bases de soporte, taladre tres
agujeros guía de 3,2 mm (1/8 pulgadas). Utilice los
tres tornillos de chapa del nº8 y las arandelas para
colocar y sujetar la bomba. Utilice una manguera
reforzada de pared lisa de 19mm (3/4 pulgadas) o
de 25mm (1 pulgada) para conectarla a la bomba.
La polaridad se indica con un cable de colores
(Positiva - rojo, Negativa - negro). La bomba está
protegida contra la inversión de polaridad. El
tamaño mínimo del cable es de 1,5mm2 (16
AWG). (Nota: un cable de tamaño inferior reducirá
el voltaje de la carga de la bomba y resultará en
un rendimiento pobre y un posible fallo en el
motor). El montaje del fusible en línea que se
proporciona (ver datos a continuación) deberá ser
instalado en el terminal positivo de la bomba.
Montaje del fusible en línea
Finalidad
La finalidad de este fusible es proteger la bomba
de daños importantes en caso de que el sistema
se bloquee. Por lo tanto, asegúrese de que todas
las válvulas están totalmente abiertas antes de
poner en marcha la bomba.
Instrucciones de conexión
Inserte el montaje del fusible entre el terminal
positivo de la bomba y el conductor de ali-
mentación positivo.
Nota:
1. Si el fusible se funde, compruebe:
a) que todas las válvulas del sistema / llaves de
interrupción están abiertas.
b) que los conectores de entrada y de salida no
están bloqueados.
c) que los demás componentes del sistema no
están bloqueados de alguna manera.
2. Para el modelo de bombas BP2052 (12V CC)
utilice un fusible automóvil de 10 amp. Para el
modelo de bombas BP2054 (24V CC) utilice un
fusible automóvil de 5 amp.
Para controlar la bomba deberá instalar un inter-
ruptor en línea entre el terminal positivo con
corriente de la batería y el cable positivo de la
bomba. Si utiliza un interruptor automático (como
9
Aplicación
Avis à l'utilisateur
A la atención del instalador
Instalación
Conexiones eléctricas
X

por ejemplo, un interruptor de flotador) debería
instalar a su vez un interruptor seccionador.
La bomba Gulper 320 se pone en marcha
mediante un interruptor remoto de encendido/
apagado o un interruptor automático de flotador.
Cuando se utilice para drenar el agua de una
ducha o una cocina, el flujo del agua debería ir
más rápido en drenar los desechos que en salir
por los grifos de la ducha o del fregadero de la
cocina.
Antes de empezar a inspeccionar o reemplazar
cualquiera de las válvulas o el diafragma,
desconecte el suministro eléctrico. A continuación
el usuario deberá desmontar los anillos de
sujeción del cabezal de la bomba. Para
desmontarlos, deberá desatornillar el tornillo de
sujeción.
Esto hará que el cabezal de la bomba se suelte, y
así tendrá fácil acceso a las válvulas y al
diafragma. Deberá comprobar que el diafragma y
las válvulas no se hayan desgastado, dañado o
rajado excesivamente. Si es necesario sustituir las
válvulas hay que sustituir el cabezal completo (Kit
de reparación AK20520). Si necesita reemplazar
el diafragma, quite la tuerca que hay en el centro
del diafragma y quite el disco del diafragma y el
diafragma.
Nota: La aguja central puede estar en diferentes
posiciones (esto no afectará la operación del
cambio del diafragma). Cuando sustituya el
diafragma, éste podrá instalarse de cara hacia
arriba o hacia abajo. Volver a colocar la placa de
sujeción asegurando que la parte redondeado se
encara con la membrana. Hay que asegurar
también que los lados exteriores de la membrana
se encajan perfectamente en la ranura entre el
cabezal y la carcasa. (si no encaja correctamente
la bomba NO se cebará). Vuelva a poner los
anillos de sujeción y ajuste los tornillos.
El motor eléctrico funciona pero no hay bombeo
de agua?
Compruebe:
a) que la conexión de entrada de la manguera sea
hermética, no tenga bloqueos y no se derrumbe.
b) que el desagüe de la ducha o del fregadero no
esté atascado.
c) que las válvulas de la bomba no estén
bloqueadas y que estén bien sujetas al cabezal de
la bomba.
d) que el diafragma no se haya partido -
reemplácelo si se ha roto.
No funciona el motor?
Compruebe:
a) que el interruptor seccionador esté encendido.
b) que la batería tenga 12 voltios.
c) el fusible en línea y asegúrese de que todas las
conexiones eléctricas estén bien sujetas y no
estén corroídas. (Si el fusible se ha fundido
compruebe que no haya suciedad en el cabezal
de la bomba y límpielo si es necesario. Cambie el
fusible y haga funcionar la bomba - ver la página
anterior).
Nº del producto del kit de recambios: AK1550
Si tiene alguna duda, póngase en contacto con
nuestro departamento de revisión - E-mail:
[email protected].
Las bombas Gulper de Whale tienen una garantía
de 1 año desde la fecha de compra.
10
Operación
280 mm
63 mm
156 mm
112 mm
198 mm
Instalación típica como bomba de drenaje
de aguas residuales de alta capacidad
Gulper 320
Cocina de
abordo
Fregadero
Bandeja de
la ducha
Lavavajillas
Dibujo dimensional de Gulper 320
Bandeja de
la ducha
Instalación típica como bomba de achique de
montaje remoto
Gulper 320
Mantenimiento
Operación
Kits de revisión
Garantía

Se till att all relevant personal läser instruktionerna
nedan och att slutanvändaren får en kopia.
Läs informationen nedan innan installation och
användande av utrustningen.
Gulper 320 självsugande pump har utvecklats
speciellt för att pumpa avloppsvatten från
duschkabin/diskho (överbord eller till en
förvaringstank), eller att användas som en liten
länspump. Kapaciteten beror på installations- och
driftsförhållanden.
Observera:
1. Om den är avsedd att användas för något annat
syfte eller med någon annan vätska är det
användarens ansvar att se till att pumpen är
lämplig för avsedd användning och speciellt att
materialen är fullt kompatibla med vätskorna som
ska användas.
2. Oavsett användning är det viktigt att ett system
för säker hantering används vid installation,
användning och underhåll.
3. När den används som länspump bör
användaren tänka på att kapaciteten kanske inte
är tillräcklig för att hantera ett snabbt inflöde av
vatten.
4. Lämplig att använda som länspump i båtar
under 12 meter (utvecklad enligt ISO15083).
Välj en plats att montera pumpen på som är torr
och inte fylls med vatten periodvis. Pumpen kan
monteras på en horisontell eller vertikal yta. Se till
att pumphuvudet monteras nedåt vid vertikal
montering (se diagram nedan).
Placera pumpen på avsedd yta vid montering,
beräkna de bästa vinklarna för slangen och
markera sedan de tre hålen med hjälp av
pumpfötterna. Pumphuvudet kan roteras för att
passa slanganslutningarna; detta görs genom att
lossa skruven som håller klämringarna och rotera
pumphuvudet. Borra tre styrhål på 3.2mm (1/8'')
när de tre monteringsfötternas läge markerats.
Använd de tre Nr 8 självgängande muttrarna och
brickorna för att sätta fast pumpen. Använd 19mm
(3/4'') eller 25mm (1'') slät, armerad slang till
pumpen.
Polariteten indikeras av färgade kablar (positiv -
röd, negativ - svart). Pumpen är skyddad mot
anslutning med omvänd polaritet. Minsta
ledningsdimension är 1.5mm2 (16 AWG).
Observera: För liten ledningsdimension reducerar
spänningen vid pumpen under belastning, vilket
medför dålig effekt och kan leta till att motorn
skadas. Den seriekopplade säkringshållaren som
medföljer (se information nedan), måste anslutas
till pumpens positiva sida.
Seriekopplad säkringshållare
Syfte
Avsikten med denna säkring är att skydda
pumpen från allvarlig skada i händelse av
blockering i systemet, se därför till att alla ventiler
är helt öppna innan pumpen startas.
Anslutningsinstruktioner
Sätt in säkringshållaren mellan den positiva och
negativa terminalen på pumpen och den positiva
matarledningen.
Observera:
1. Om säkringen löser ut, kontrollera:
a) att alla ventiler/stoppkranar i systemet är
öppna.
b) att in- och utloppsnipplarna inte är blockerade.
c) att resten av systemet inte är blockerat på
något sätt
2. Märkdata för BP2052 (12v DC) pumpar är 10
amp bilsäkring. Märkdata för BP2054 (24v DC)
pumpar är 5 amp bilsäkring.
För att styra pumpen bör en seriekopplad brytare
installeras mellan den positiva spänningsförande
ledningen på batteriet och den positiva ledningen
på pumpen. Vid användning av en automatisk
brytare (tex en flottörbrytare), bör en isolerbrytare
monteras.
11
Användning
Till användaren:
Till installatören:
Installation
X
Elektriska anslutningar

Gulper 320 slås på via endera en fjärrbrytare eller
en automatisk flottörbrytare. När den används för
tömning av duschkabin eller diskho måste
flödeshastigheten vara tillräcklig för att tömma ur
vattnet snabbare än det fylls på från endera
dusch- eller kökskranen.
Slå först av strömmen innan kontroll eller byte av
endera ventilerna eller membranet. Ta sedan bort
pumphuvudets låsringar genom att skruva ut
låsringsskruven.
Detta lossar pumphuvudet och tillåter enkel
åtkomst till ventilerna och membranet. Ventilerna
och membranet bör kontrolleras för onormalt
slitage, skador eller sprickor och bör bytas ut om
nödvändigt. Vid behov ska ventilerna bytas
(Servicekit AK2050). Om membranet behöver
bytas ut, skruvas muttern i mitten av membranet
ut och spännplattan och membranet tas bort.
Observera: Den centrala sprinten kan sitta i flera
olika lägen, men detta påverkar inte
återmonteringen av membranet. Vid
återmontering av membranet kan detta monteras
med den skålade sidan uppåt eller nedåt. Se vid
montering av spännplattan till att den avrundade
kanten sitter mot membranet och se även till att
membranets yttre tätningskant sitter säkert i
spåren mellan huvudet och växelhuset (om man
inte gör detta kommer pumpen inte att självsuga).
Sätt tillbaka klämringarna och skruva fast skruven.
Elmotorn går men inget vatten pumpas?
Kontrollera:
a) att isolatorbrytaren är påslagen.
b) att det kommer 12 volt från batteriet
c) den seriekopplade säkringen och se till att alla
elektriska kopplingar är täta och fria från korrosion
(se efter om det är skräp i pumphuvudet om
säkringen gått och gör rent om nödvändigt. Byt ut
säkringen och kör pumpen - se föregående sida).
d) Att membranet inte är skadat. Om så är fallet
byt ut membranet.
Motorn går ej?
Kontrollera:
a) Att strömbrytaren påslagen.
b) Att där är 12/24 volts spänning fram till motorn.
c) Att säkringen och all elektronik sitter ordentligt
fast och att ingen korrosion finns på någon av
dessa kopplingar. Om säkringen gått sönder så
titta efter i pumphuset om där finns skräp rengör
vid behov. Byt sen säkring och sätt på pumpen,
(se föregående sida).
Reservdelskit nr: AK1550
Kontakta vår kundtjänst vid eventuella frågor -
e-post [email protected]
Pumpen Whale Gulper har ett års garanti från
inköpsdatum.
12
Användning
156 mm
112 mm
Måttritning över Gulper 320
63 mm
198 mm
Typisk installation som avloppspump med
hög kapacitet
Gulper 320
Kök Diskho
Duschkar
Diskmaskin
Duschkar
Typisk installation som fjärrmonterad länspump
Gulper 320
Underhåll
Felsökning
Reservdelskit
Garanti

Bitte stellen Sie sicher, dass alles betreffende
Personal die unten aufgeführten Punkte zur
Kenntnis nimmt und dass der Endbenutzer eine
Kopie erhält.
Die unten aufgeführten Punkte sind vor Installation
und Benutzung der Anlage zu lesen.
Die selbstansaugende Pumpe Gulper 320 ist dazu
bestimmt, Abwasser aus der Duschwanne/dem
Kombüsenbecken abzupumpen, (über Bord oder
aus einem Tank) oder kann als kleine Lenzpumpe
benutzt werden. Die Leistungsfähigkeit der
Pumpe ist von der Installation und den
Betriebsbedingungen abhängig.
N.B.:
1. Sofern die Pumpe für einen anderen als den
bestimmten Zweck, oder für eine andere
Flüssigkeit verwendet wird, trägt der Benutzer die
Verantwortung dafür, dass die Pumpe für diesen
Zweck geeignet ist, und insbesondere, dass die
Materialien mit den zu verwendenden
Flüssigkeiten voll kompatibel sind.
2. Bei jeder Anwendung ist es wichtig, dass bei
Installation, Benutzung und Wartung ein System
sicherer Areitspraktiken eingehalten wird.
3. Bei Benutzung als Lenzpumpe wird darauf
hingewiesen, dass die Leistungsfähigkeit bei
schnellem Eindringen von Wasser u.U. nicht
genügend ist.
4. ls Lenzpumpe für Boote geeignet, die nicht
größer als 12 m/39,4 Fuß sind. (Design gemäß ISO
15083.)
WählenSie zur Anbringung der Pumpe eine
trockene und von zufälligem Wasser unberührte
Position. Die Pumpe kann auf einer horizontalen
oder vertikalen Oberfläche angebracht werden.
Bei vertikaler Anbringung ist sicherzustellen, dass
der Pumpenkopf ganz unten ist. (siehe Abbildung
unten).
Zur Installation ist die Pumpe auf der geplanten
Fläche zu positionieren und für den Schlauch sind
die besten Winkel zu bestimmen. Dann sind mit
Hilfe der Pumpenfüße die Positionen für die 3
Löcher zu markieren. Der Pumpenkopf läßt sich
zur Anpassung an die Schlauchverbindungen
rotieren. Das Rotieren wird durch Lösen der
Schraube, die die Klemmringe hält, ermöglicht.
Nach Markierung der Position für die drei Füße
sind Führungslöcher von 3,2mm (1/8") zu bohren.
Benutzen Sie zur Befestigung der Pumpe die Nr.8
Schneidschrauben und Unterlegscheiben. Für den
Schlauchanschluss ist 19mm (3/4") oder 25mm
(1") innen glatter, verstärkter Schlauch zu
verwenden.
Die Polarität ist durch verschiedenfarbige Kabel
gekennzeichnet (Positiv - rot, Negativ - schwarz).
Die Pumpe ist gegen umgekehrte
Polaritätsanschlüsse geschützt.
Mindest-Drahtgröße ist 1,5mm (16 AWG). (N.B.:
eine niedrigere Drahtgröße reduziert die
Spannung bei Belastung der Pumpe und führt zu
schlechter Leistung und möglichem
Motorenschaden). Die In-line
Sicherungs-Anordnung (siehe unten angegebene
Einzelheiten) muss an die positive Seite der
Pumpe angeschlossen werden.
Zweck
Zweck dieser Sicherung ist, die Pumpe im Fall
einer System-Blockierung gegen ernste Schäden
zu schützen. Es ist daher sicherzustellen, dass vor
Inbetriebnahme der Pumpe alle Ventile voll
geöffnet sind.
Anweisungen zum Anschluss
Diese Sicherungs-Anordnung ist zwischen dem
positiven Pol an der Pumpe und dem positiven
Zuleitungsdraht einzufügen.
N.B.:
1. Bei Durchbrennen der Sicherung ist zu prüfen:
a) dass alle Systemventile/Hähne offen sind
b) dass die Zulauf- und Ablaufnippel nicht
blockiert sind
c) dass das restliche System in keiner Weise
blockiert ist.
2. Sicherungsrate für BP2052 (12V DC) Pumpen
10 Amp für Fahrzeuge. Sicherungsrate für
BP2054 (24V DC) Pumpen 5 Amp für Fahrzeuge.
Zur Überwachung der Pumpe sollte zwischen
dem positiven, unter Spannung stehenden Pol an
der Batterie und dem positiven Leitungskabel an
der Pumpe ein In-line Schalter angebracht
13
Monteur
Verwendung
Benutzer
X
Installation
Verwendung
Monteur

werden. Bei Benutzung eines automatischen
Schalters (z.B. Schwimmschalters) sollte ein
Trennschalter angebracht werden.
Die Gulper 320 wird entweder durch einen
fernbedienten an/aus Schalter oder einen
automatischen Schwimmschalter eingeschaltet.
Bei Entleerung der Dusche oder Kombüse sollte
die Fließrate genügen, um das Abwasser schneller
abzuführen als die Zuführung vom Dusch- oder
Kombüsenhahn ist.
Vor Inspektion oder Ersatz der Ventile oder der
Membran ist zuerst der Strom abzuschalten. Dann
sind die Pumpenkopf-Klemmringe zu entfernen.
Dies wird durch Lösen der Klemmschraube
getätigt.
Dadurch wird der Pumpenkopf gelöst, und leichter
Zugang zu den Verntilen /der Membran geboten.
Membran und Ventile sollten auf übermäßige
Abnutzung, Schäden oder Risse geprüft werden.
Die Ventilen sollen eingesetzt und wenn moglich
bei die Pumpekopf Ersetzung. Wenn die
Membran ersetzt werden soll, ist die Mutter in der
Mitte der Membran zu lösen und die
Membranplatte und die Membran sind zu
entfernen
N.B.: Der Zentrierstift kann sich in einer von
verschiedenen Positionen befinden, was auf den
Ersatz der Membran keinen Einfluss hat. Wenn die
Membran ersetzt werden soll, kann dies entweder
mit der Kapsel nach oben oder nach unten getan
werden. Die Klemmplatte ist wieder zu befestigen,
wobei darauf geachtet werden sollte, dass die
abgerundete Kante auf die Membran ausgerichtet
ist. Es ist weiterhin darauf zu achten, dass die
äußere Dichtungskante der Membran sicher im
Profil zwischen dem Pumpkopf und dem
Schaltgehäuse liegt (Nichtbachtung führt dazu,
dass die Pumpe NICHT ansaugt). Die Klemmringe
sind dann wieder anzubringen und die Schraube
ist anzuziehen.
1. Der Elektromotor läuft, aber kein Wasser wird
gepumpt.
Prüfen Sie,
a) dass die Zulauf-Schlauchverbindung luftdicht ist,
frei von Blockierungen, und nicht zusammenfällt.
b) dass der Dusch/Beckenablauf nicht verstopft
ist.
c) dass die Pumpenventile nicht blockiert sind und
richtig im Pumpenkopf sitzen.
d) dass die Membran nicht gerissen ist - wenn
beschädigt ersetzen.
2. Der Motor läuft nicht.
Prüfen Sie:
a) dass der Isolierschalter angeschaltet ist.
b) dass 12 Volt von der Batterie vorhanden sind.
c) die In-line Sicherung und versichern Sie sich,
dass alle elektrischen Anschlüsse fest und rostfrei
sind (Wenn die Sicherung durchgebrannt ist,
untersuchen Sie den Pumpenkopf auf Schmutz.
Wenn notwendig, Pumpenkopf säubern.
Sicherung ersetzen und Pumpe laufen lassen
(siehe vorige Seite).
Ersatz Kit Teil Nr: AK1550.
Bei Fragen kontaktieren Sie bitte unseren
Kundendienst -Email: [email protected].
14
Betrieb
156 mm
112 mm
63 mm
198 mm
Gulper 320
Kombüse
Becken
Duschwanne
Geschirrspülmaschine
Duschwanne
Dimensionsgerechter Plan der Gulper 320
Gulper 320
Typische Installation als ferninstallierte
Lenzpumpe
Typische Installation als Hochleistungs-
Grauwasserpumpe
Wartung
Fehlersuche
Service Ausrüstungen

We herewith declare that the Gulper 320 conforms with
the provisions of the following EC Directives:
Electromagnetic Compatibility Directive 89/336/EEC,
amended by 92/31/EEC and 93/68/EEC on the approxi-
mation of the laws of the member states.
CE mark affixed: 26/06/06
Basis on which conformity is declared: The Gulper 320
complies with the protection requirements of the EMC
Directive.
Standards applied:
EN55014-1:2000 and EN55014-2:1997
Signed:
David Cresswell
Position: Engineering Director
Date: 10/07/06
15
EC Declaration of Conformity

Manufacuring at Munster Simms Engineering Ltd (Whale)
2 Enterprise Road, Bangor, Co Down, N.Ireland BT19 7TA
Tel: [phone] Web: www.whalepumps.com Email [email protected]
USA Office: Whale Seaward
91 Manchester Valley Road, Manchester Center, VT 05255
Tel: [phone] Web: www.whalepumps.com Email [email protected]
182.95 v5 0114
Copyright Whale 2013- All rights reserved.
WHALE®, is a registered trademark of
Munster Simms Engineering Limited,Bangor Northern Ireland
(also trading as Whale and Whale Seaward Inc.).
Whale’s policy is one of continuous improvement and we reserve
the right to change specifications without prior notice.
Illustrations are for guidance purposes only.
