Whirlpool CA13WQ4 User manual

a
0
0
r5

Contents
Page
Important Safety Instructfons ......................... .2
Operating Instructions .................................... .3
Starting your air conditioner ........................... .3
Changing air direction .................................... .3
The air control ................................................ .4
Cleanlng Your Air Conditioner ....................... .5
Cleaning front panel and fiiter ........................ .5
Caring For Your Air Conditloner .................... .6
Annual maintenance.. ..................................... .6
Oiling the fan motor ........................................ .7
Energy saving tips .......................................... .7
If You Need Servke Or AssJstance .................6
Warranty .......................................................... 12
Thank you for buylng thls appliance. Please
complete and mall the Owner Reglstratlon
Card provided with thls product. Then com-
plete the form below. Have this information ready
if you need service or call with a question.
l Copy model and serial numbers from label (see
diagram below) and purchase date from sales
slip.
l Keep this book and sales slip together in a
handy place.
Model Number
Serial Number
Purchase Date
Senrke Company Phone Number
P
\
Modeland
satial number
label
‘mportantSafety
nstructions
To reduce the rlsk of fire, electrlcal shock
or personal Injury when uslng your air
conditioner, follow these bask precau-
tlons:
l Read all lnstructlons before uslng your
alr condltloner.
l Complete the installation requlrements
as described In lnstallatlon Instructlons.
l Never allow chlfdren to operate or play
with the alr conditioner.
l Do not operate the alr conditioner with
the front panel removed.
l Never clean air ocndltioner parts wlth
flammable flufds. The fumes can create a
fire hazard or explosion.
. FOR YOUR SAFETY l
DO NOT STORE OR USE GASOUNE OR
OTHER FLAMMABLE VAPORS AND
UQUIDS IN THE VlClNlTY OF THIS OR ANY
OTHER APPUANCE. THE FUMES CAN
CREATE A FIRE HAZARD OR EXPLOSION.
it is your responsibility to be sure your air
conditioner:
l is installed in a window or wail that will hold
the weight, and is secured according to the
installation instructions.
l is connected only to the proper kind of
outlet, with the correct electrical supply and
grounding. (See installation Instructions.)
l is the correct s’W for the area you want to
woi.
l Is used only for the job it was designed to
do.
l is not used by children or anyone unable to
operate it properly.
. is prop&y maintained.
Also, remove Energy Label and Buy Guide.
Use a damp doth to take off any glue residue.
Do not use sharp instruments, flammable
fluids or abrasive cleaners. These can
damage the material.
- SAVE THESE INSTRUCTTONS -

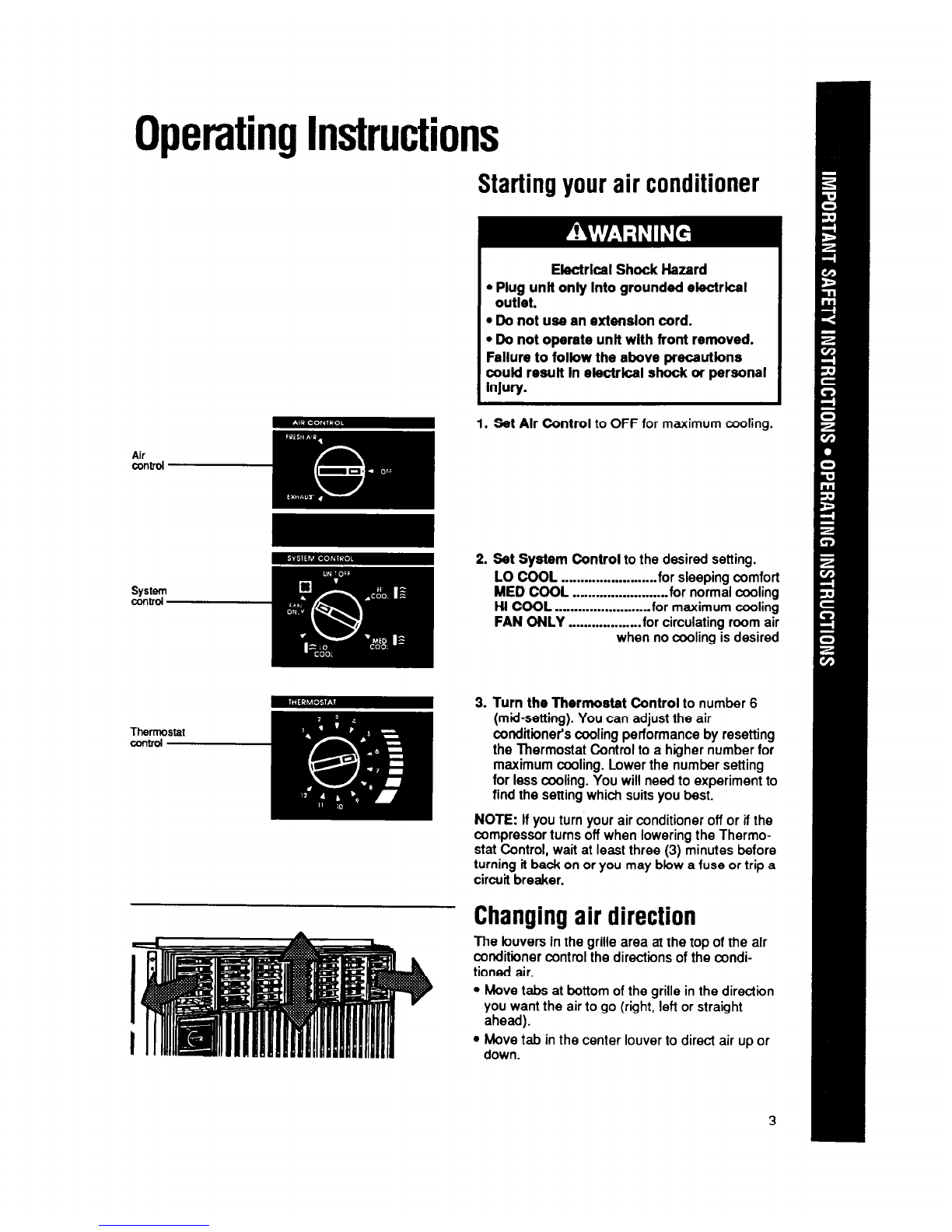

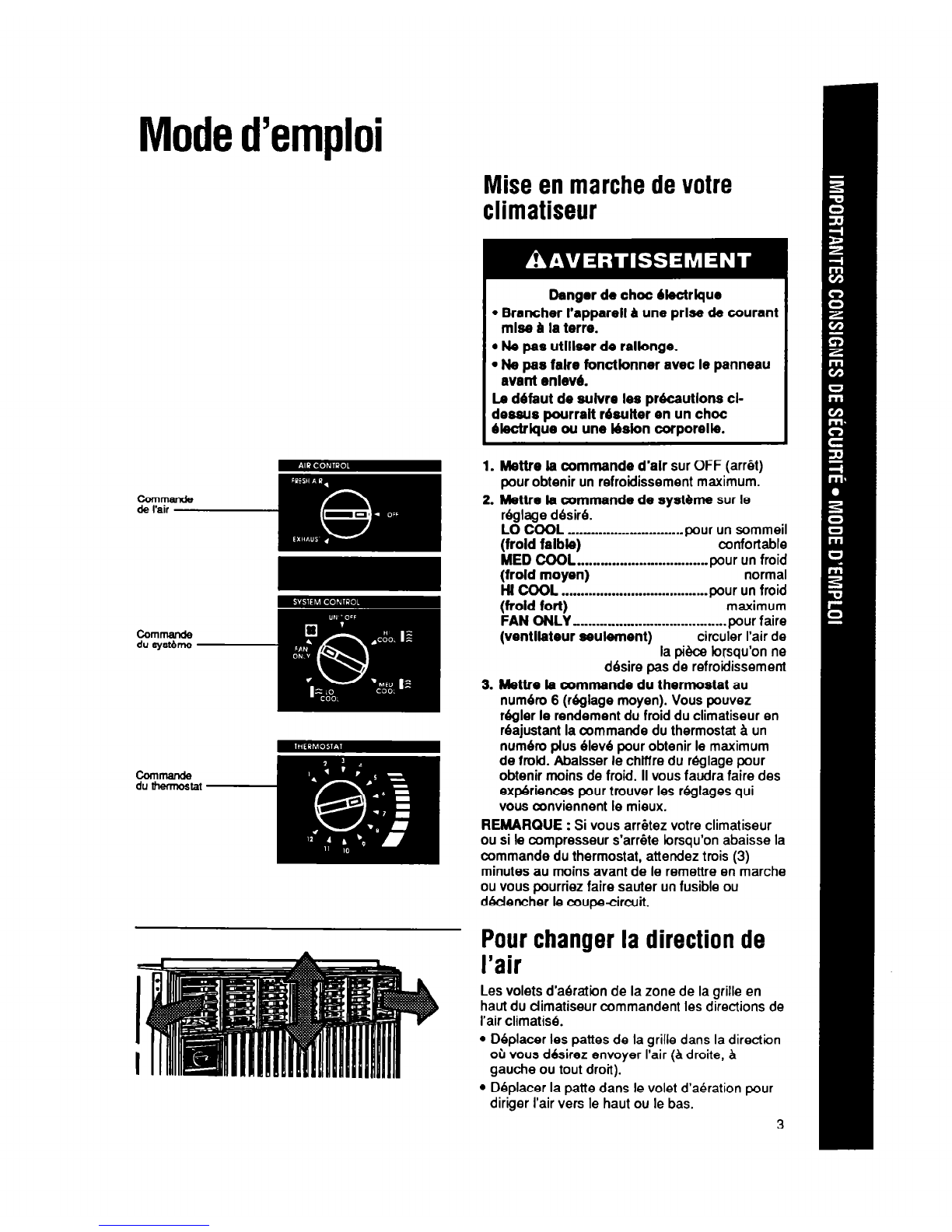

OperatingInstructions
Startingyour air conditioner
Air
cmml
Electrlcal Shock Hazard
l Plug unit only Into grounded eiectrkal
outlet.
l Do not use an extenslon cord.
l Do not operate unlt with front removed.
Failure to follow the above precautions
could resutt In electrical shock or personal
injury.
1. Sat Alr Control to OFF for maximum cooling.
2. Set System Control to the desired setting.
LO COOL .........................for sleeping comfort
MED COOL .._...................... for normal cooling
HI COOL ..................._..__.for maximum cooling
FAN ONLY ...................for circulating rwm air
when no cooling is desired
3. Turn the Thermostat Control to number 6
(mid-setting). You can adjust the air
conditioner’s cooling performance by resetting
the Thermostat Control to a higher number for
maximum cooling. Lower the number setting
for less cooling. You will need to experiment to
find the setting which suits you best.
NOTE: if you turn your air conditioner off or if the
compressor turns off when lowering the Thermo-
stat Control, wait at least three (3) minutes before
turning it back on or you may blow a fuse or trip a
circuit breaker.
Changingair direction
The louvers in the grille area at the top of the air
conditioner control the directions of the condi-
tioned air.
l Move tabs at bottom of the grille in the direction
YOU want the air to go (right, iett or straight
ahead).
l Move tab in the center louver to direct air up or
down.
3

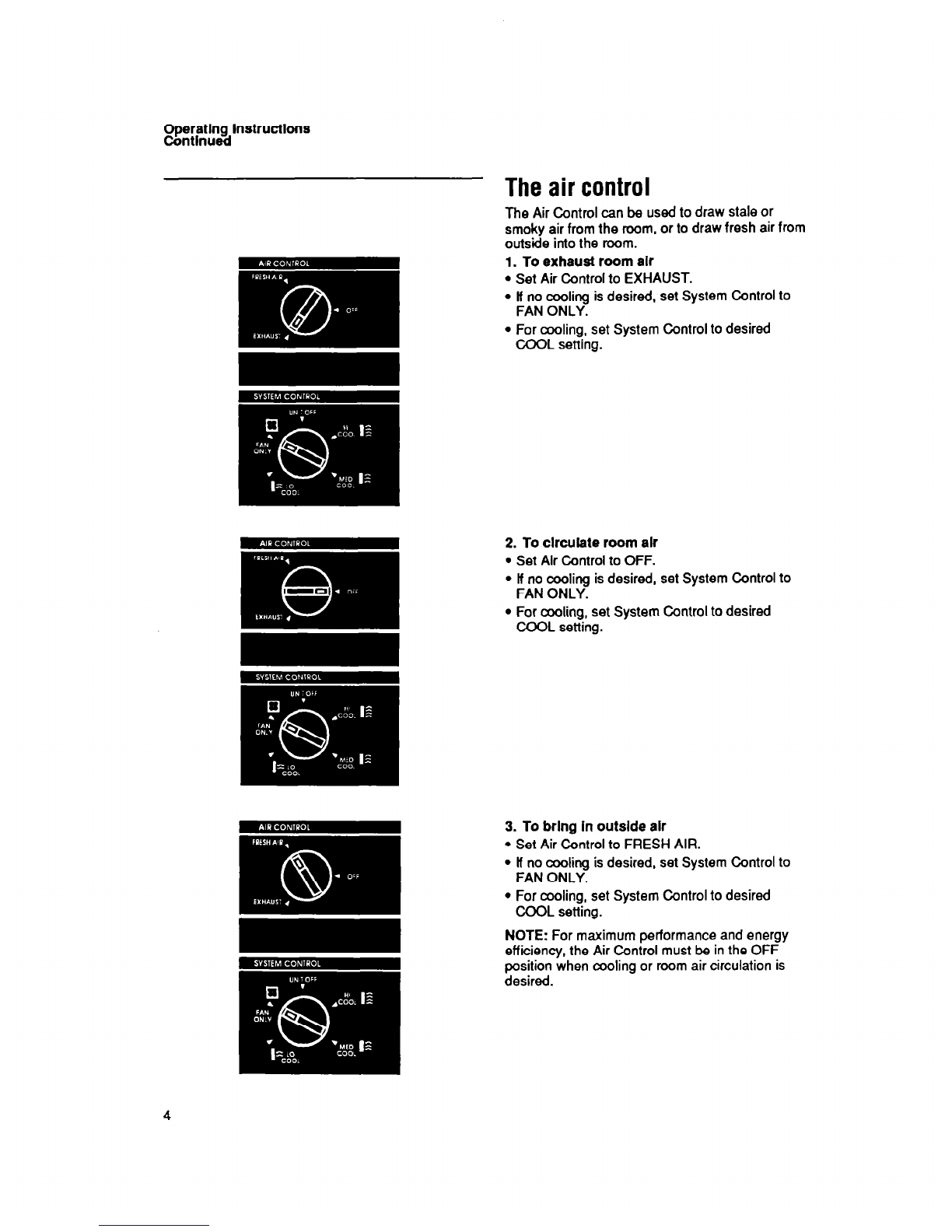

Theair control
The Air Control can be used to draw stale or
smoky air from the room, or to draw fresh air from
outside into the room.
1. To exhaust room alr
l Set Air Control to EXHAUST.
l if no cooling is desired, set System Control to
FAN ONLY.
l For cooling, set System Control to desired
COOL setting.
2. To circulate room air
l Set Air Control to OFF.
l if no cooling is desired, set System Control to
FAN ONLY.
l For cooling, set System Control to desired
COOL setting.
3. To brlng in outside alr
l Set Air Control to FRESH AIR.
l tf no cooling is desired, set System Control to
FAN ONLY.
. For cooling, set System Control to desired
COOL setting.
NOTE: For maximum performance and energy
efficiency, the Air Control must be in the OFF
position when cooling or room air circulation is
desired.
4

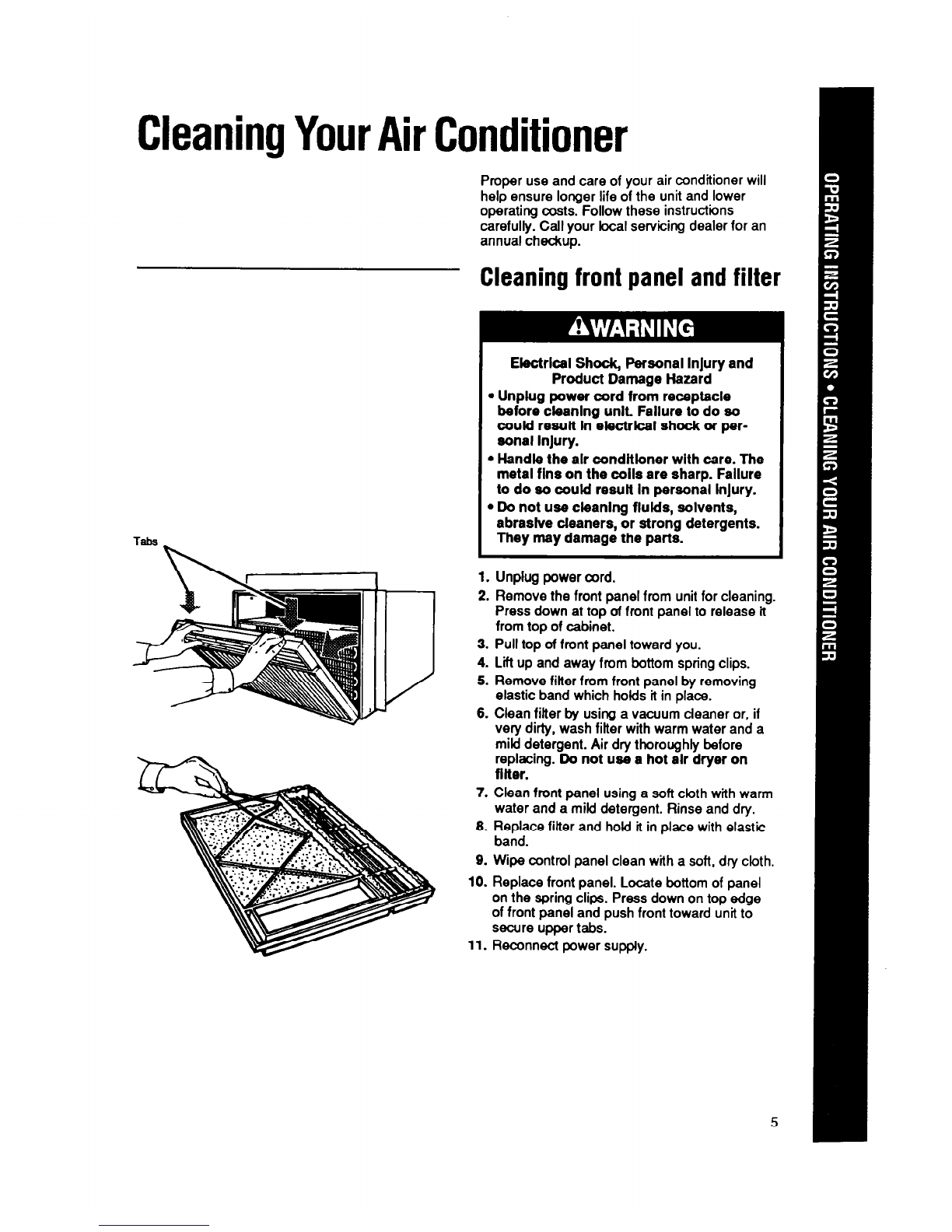

CleaningYourAirConditioner
Proper use and care of your air conditioner will
help ensure longer life of the unit and lower
operating mts. Follow these instructions
carefully. Call your bcai servicing dealer for an
annual checkup.
Cleaningfront panelandfilter
Electrical Shock, Personal Injury and
Product Damage Hazard
l Unplug power cord from receptacle
before cleaning unit Failure to do so
could result In electrkal shock or per-
sonal Injury.
. Handle the alr conditioner with care. The
metal fins on the coils are sharp. Failure
to do so wuld resutt In personal injury.
l Do not use cleaning fluids, solvents,
abraslve cleaners, or strong detergents.
They may damage the parts.
1. Unplug power cord.
2. Remove the front panel from unit for cleaning.
Press down at top of front panel to release it
from top of cabinet.
3. Pull top of front panel toward you.
4. Lift up and away from bottom spring clips.
5. Remove fiiter from front panel by removing
elastic band which hoids it in place.
6. Clean fiiter by using a vacuum cleaner or, if
very dirty, wash fitter with warm water and a
mild detergent. Air dry thoroughly before
replacing. Do not use a hot alr dryer on
filter.
7. Clean front panel using a soft cloth with warm
water and a mild detergent. Rinse and dry.
8. Replace fitter and hold it in place with elastic
band.
9. Wipe control panel clean with a soft, dry cloth.
10. Replace front panel. Locate bottom of panel
on the spring clips. Press down on top edge
of front panel and push front toward unit to
secure upper tabs.
11. Reconnect power supply.
5

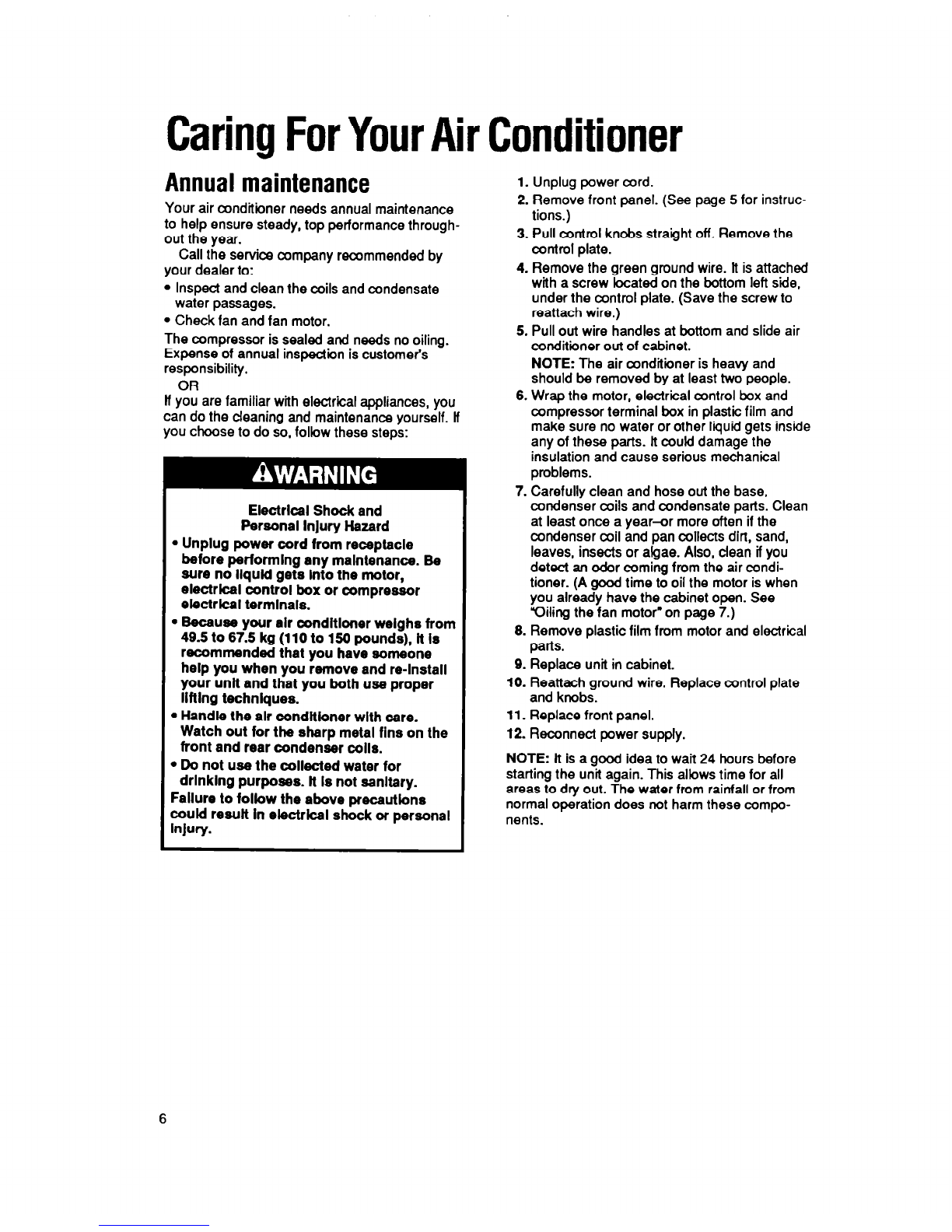

CaringForYourAirConditioner
Annualmaintenance
Your air conditioner needs annual maintenance
to help ensure steady, top performance through-
out the year.
Call the service company recommended by
your dealer to:
l inspect and clean the coils and condensate
water passages.
l Check fan and fan motor.
The compressor is sealed and needs no oiling.
Expense of annual inspection is customer’s
responsibility.
OR
if you are familiar with electrical appliances, you
can do the deaning and maintenance yourself. H
you choose to do so, follow these steps:
Electrlcal Shock and
Personal InJury Hazard
l Unplug power cord from receptacle
before performlng any maintenance. Be
sure no llqukl gets into the motor,
electrkal control box or compressor
electrical terminals.
l Because your alr wnditlcner weighs from
49.5 to 67.5 kg (110 to 166 pounds), lt Is
recommended that you have someone
help you when you remove and re-Install
your unft and that you both use proper
llftlng techniques.
l Handle the alr wnditloner with care.
Watch out for the sharp metal fins on the
front and rear condenser coils.
l Dc not use the collected water for
drlnklng purposes. ft Is not sanltsry.
Failure to follow the above precautions
could result In electrical shock or personal
Injury.
1. Unplug power cord.
2. Remove front panel. (See page 5 for instruc-
tions.)
3. Pull control knobs straight off. Remove the
control plate.
4. Remove the green ground wire. it is attached
with a screw located on the bottom left side.
under the control plate. (Save the screw to
reattach wire.)
5. Pull out wire handles at bottom and slide air
conditioner out of cabinet.
NOTE: The air conditioner is heavy and
should be removed by at least two people.
6. Wrap the motor, electrical control box and
compressor terminal box in plastic film and
make sure no water or other liquid gets inside
any of these parts. it could damage the
insulation and cause serious mechanical
problems.
7. Carefully clean and hose out the base,
condenser coils and condensate parts. Clean
at least once a year-or more often if the
condenser coil and pan collects dirt, sand,
leaves, insects or aigae. Also, dean if you
detect an odor coming from the air condi-
tioner. (A good time to oil the motor is when
you already have the cabinet open. See
“Oiling the fan motor” on page 7.)
8. Remove plastic film from motor and electrical
patIS.
9. Replace unit in cabinet.
10. Reattach ground wire. Replace control plate
and knobs.
11. Replace front panel.
12. Reconnect power supply.
NOTE: it is a good idea to wait 24 hours before
starting the unit again. This allows time for ail
areas to dry out. The water from rainfall or from
normal operation does not harm these compo-
nents.

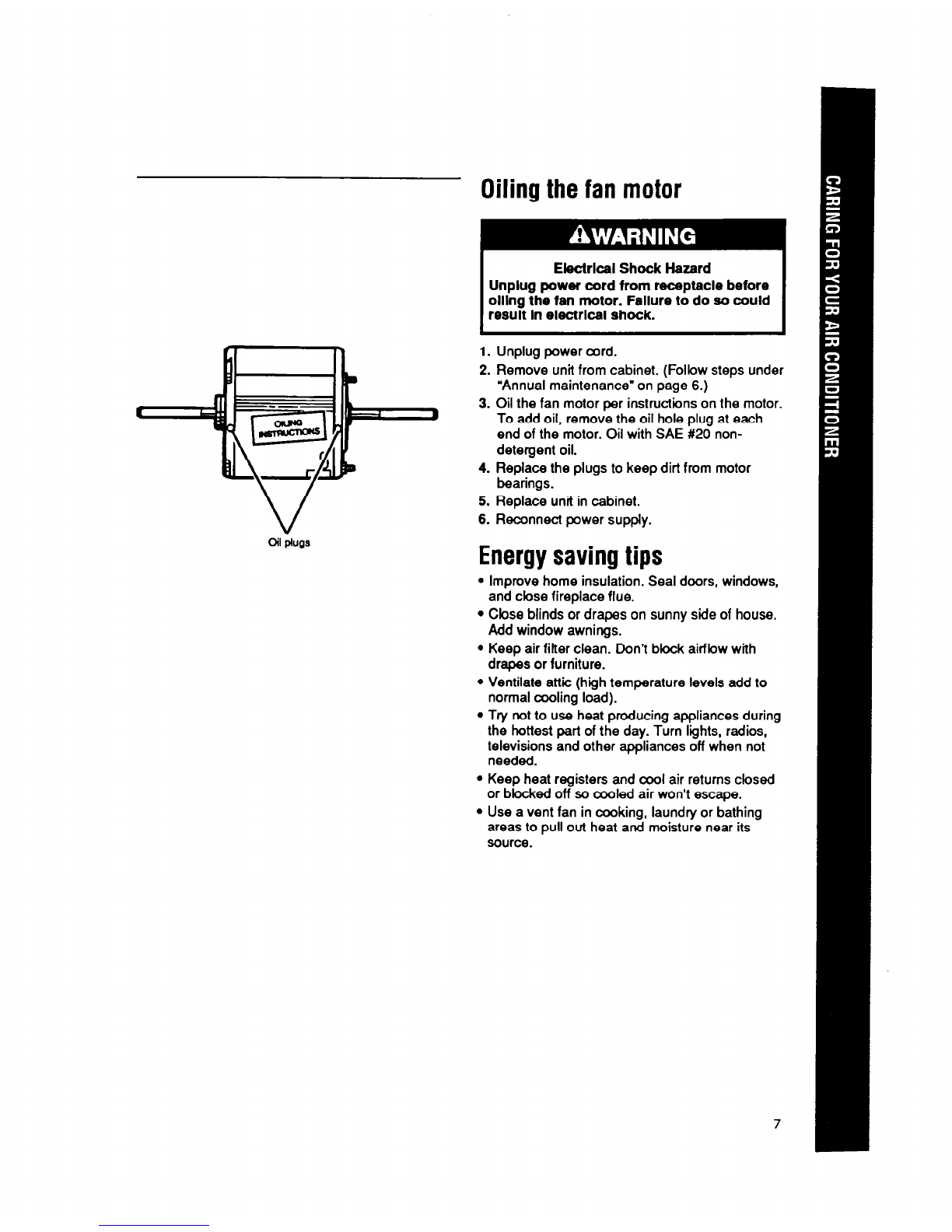

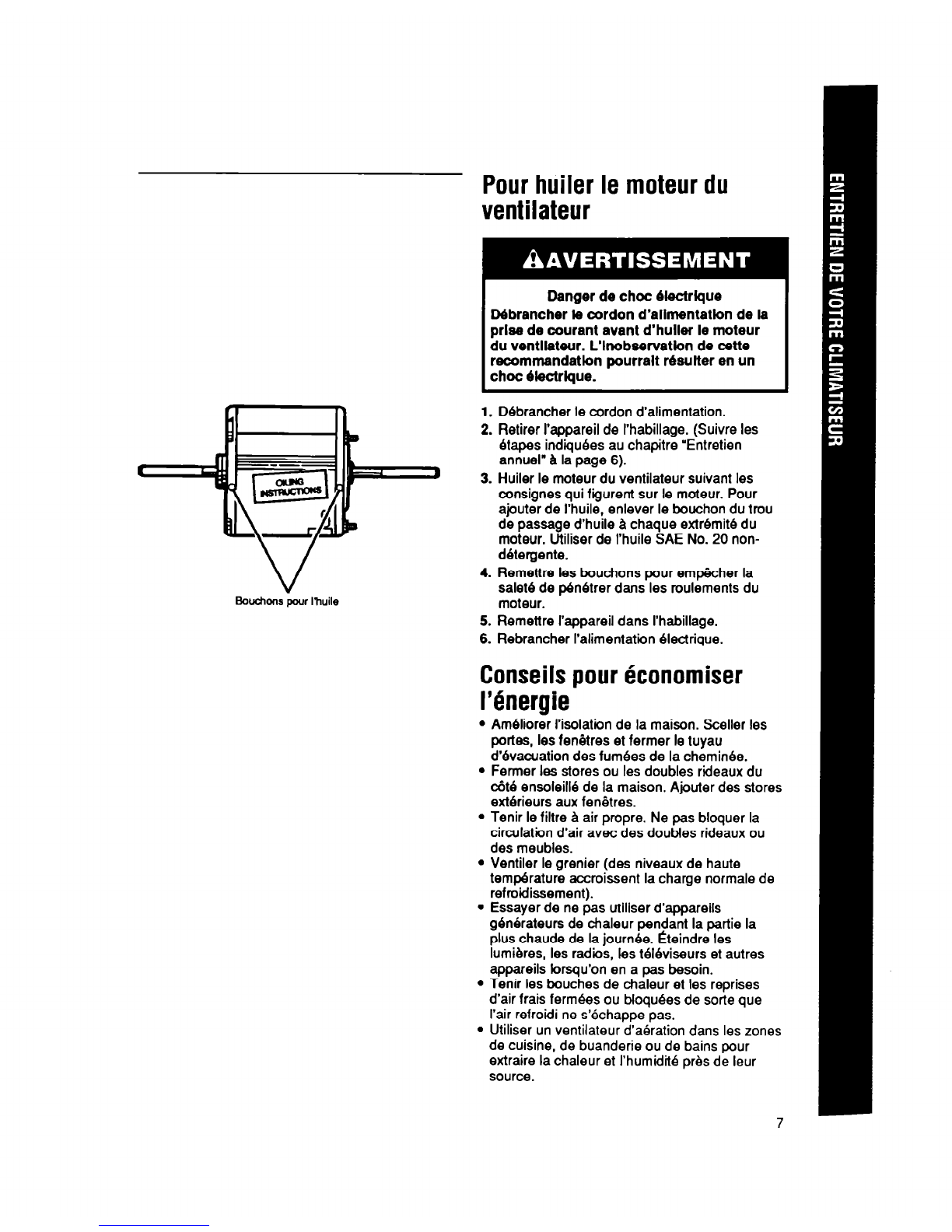

Oilingthe fan motor
Electrlcal Shock Hazard
Unplug power cord from receptacle before
olllng the fan motor. Fallure to do so could
result In electrlcal shock.
1.
2.
3.
4.
Unplug power oord.
Remove unit from cabinet. (Follow steps under
“Annual maintenance” on page 6.)
Oil the fan motor per instructions on the motor.
To add oil, remove the oil hole plug at each
end of the motor. Oil with SAE #20 non-
detergent oil.
Replace the plugs to keep dirt from motor
bearings.
5. Replace unit in cabinet.
6. Reconnect power supply.
Energysavingtips
l Improve home insulation. Seal doors, windows,
and close fireplace flue.
l Close blinds or drapes on sunny side of house.
Add window awnings.
l Keep air fitter clean. Don’t block airflow with
drapes or furniture.
l Ventilate attic (high temperature levels add to
normal cooling load).
l Try not to use heat producing appliances during
the hottest part of the day. Turn lights, radios,
televisions and other appliances off when not
needed.
l Keep heat registers and cool air returns closed
or blocked off so cooled air won’t escape.
l Use a vent fan in cooking, laundry or bathing
areas to pull out heat and moisture near its
source.
7

IfYouNeed ServiceOr Assistance
Wesuggestyoufollow these
steps:
Before calling for assistance ...
Performance problems often result from little
things you can find and fix yourself without tools
of any kind.
Alr conditioner won’t run:
l Is unit plugged into a live circuit with proper
voltage?
l Is switch turned on?
l Is Thermostat Control set correctly?
l Have you checked your home’s main fuses or
circuit breaker box?
l Has the time-delay fuse blown or circuit breaker
tripped?
l Has the local power failed?
Unlt blows fuses or trlps clrcult breaker:
l Are timedelay fuses being used?
l Is an extension cord being used? (Do not use
an extenslon cord to run your alr condl-
tloner.)
l Are you waiting three minutes after turning
cooling circuit off before trying to restart unit?
Untt turns on and off, or does not cool room:
l ls filter clean?
l Are coils clean (both evaporator [inside] and
condenser [outside])?
l ls there excessive moisture or heat (open
vessel cooking, showers, etc.)?
l Try setting System Control to higher speed.
l Try setting Thermostat Control to a cooler
setting.
Operatlng sounds:
When your room air conditioner is operatlng
normally, you will hear sounds such as:
l Droplets of water hitting the condenser, causing
a ‘pinging’ or ‘clicking’ sound. Water droplets
help to cool the condenser.
l Air movement from the fan, especially on high
fan speed setting.
l Clicks from the thermostat cycle.
Sounds also may be caused by house construc-
tion-such as vibration of the unit due to wall
construction or unsteady window mounting area.
Forservice in the U.S.:
1. If you need assistance* ...
Call our Consumer Asslstanw Center
telephone number. Dial free from anywhere In
the U.S.: l-ago-253-l 301
and talk with one of our trained consultants. The
consultant can instruct you in how to obtain
satisfactory operation from your appliance or, if
service is necessary, recommend a qualified
service company in your area.
2. If you need servlca’ ...
We have a nationwide network of authorized
service companies. Our service technicians are
trained to fulfill the produd warranty and provide
after-warranty service, anywhere in the United
States. To locate the authorized service company
in your area, call our Consumer Assistance
Center telephone number (see Step 1) or look in
your telephone directory Yellow Pages under:
in-house--SERWCEL REPAIR
3. If you need replacement parts* ...
To locate replacement parts in your area, refer to
Step 2 above or call our Consumer Assistance
Center number in Step 1.
4. If you are not satisfied with how the prob
lem was solved’ ...
l Contact the Major Appliance Consumer Action
Panel (MACAP). MACAP is a group of indepen-
dent consumer experts that voices consumer
views at the highest levels of the major
appliance industry.
l Contact MACAP only when the dealer, author-
ized servicer and Whirlpool have failed to
resolve your problem.
Major Appliance Consumer Adion Panel
20 North Wacker Drive
Chicago, IL 60606
l MACAP will in turn inform us of your action.
l When requesting assistance, please provide:
model number, serial number, date of pur-
chase, and a complete description of the
problem. This information is needed in order to
respond to your request better.

Forservice in Canada:
PROCARE APPLIANCE SERVICE-INGLIS LIMITED
CONSUMER SERVICES
Direct servke branches:
BRlllSH COLUMBIA Vancouver Procare Appliance Service
2991 Grandview 604-432-7416
Vktorla
Procare Appliance Service
3117 Steele Street 604-386-2208
Surrey Procare Appliance Service
Unit #2,8145 - 130th St. 604-590-6422
ALBERTA Calgary Procare Appliance Service
#15 6025 12th St. S.E. 403-253-9267
Edmonton
Procare Appliance Service
12235 Fort Road 403474-0576
ONTARIO Toronto
(Ylsslssauga)
Procare Appliance Service
5945 Ambler Drive 416-624-2800
Toronto
(Markham)
Procare Appliance Service
Unit If1, 110 Torbay Rd. 416475-9511
Wlndsor Procare Appliance Service
3180 Grand Marais Ave. E. 51 g-944-3551
London Procare Appliance Service
317 Adelaide St. S., Suite 109 519-686-8633
Hamllton
Procare Appliance Service
310 Kenora Avenue 416-560-7444
Barrle
Procare Appliance Service
4 Alliance Blvd. 705-726-3922
Ottawa
Procare Appliance Service
28 Capital Drive 613-225-0510
SASKATCHEWAN Regina
Procare Appliance Service
660 Henderson Drive 306-569-9681
Saskatoon
Procare Appliance Service
1505 Ontario Avenue 306-652-9285
continued on next page

If You Need Servlca Or Assistance
Contlnued
MANITOBA
Wlnnlpeg
Procare Appliance Service
1683 Church Avenue 204-694-5308
QUEBEC
Montreal East Procare Appliance Service
8620 Pie IX Blvd. 514-376-5260
Montreal West Procare Appliance Service
6230 Trans Canada Highway 514-735-8402
Brossard Procare Appliance Service
9605 F. l9nace St. 514-397-l 840
Chkoutlml
Procare Appliance Service
163 Bosse Street W. 418-543-0267
Quebec Clty Procare Appliance Service
418-871-5251
5275 Boul. Wilfrid Hamel, Suite 140
Sherbrooke
(Rock Forest)
Trols Rlvl&es
Procare Appliance Service
483 Industrial Blvd.
Procare Appliance Service
6183 Corbeil St.
819-564-6565
819-375-9674
NOVA SCOTIA Dartmouth Pmcare Appliance Service
10 Akerley Blvd., Suite 23
902-468-6634
For service in areas other than those listed, contact your Appliance Dealer.
10

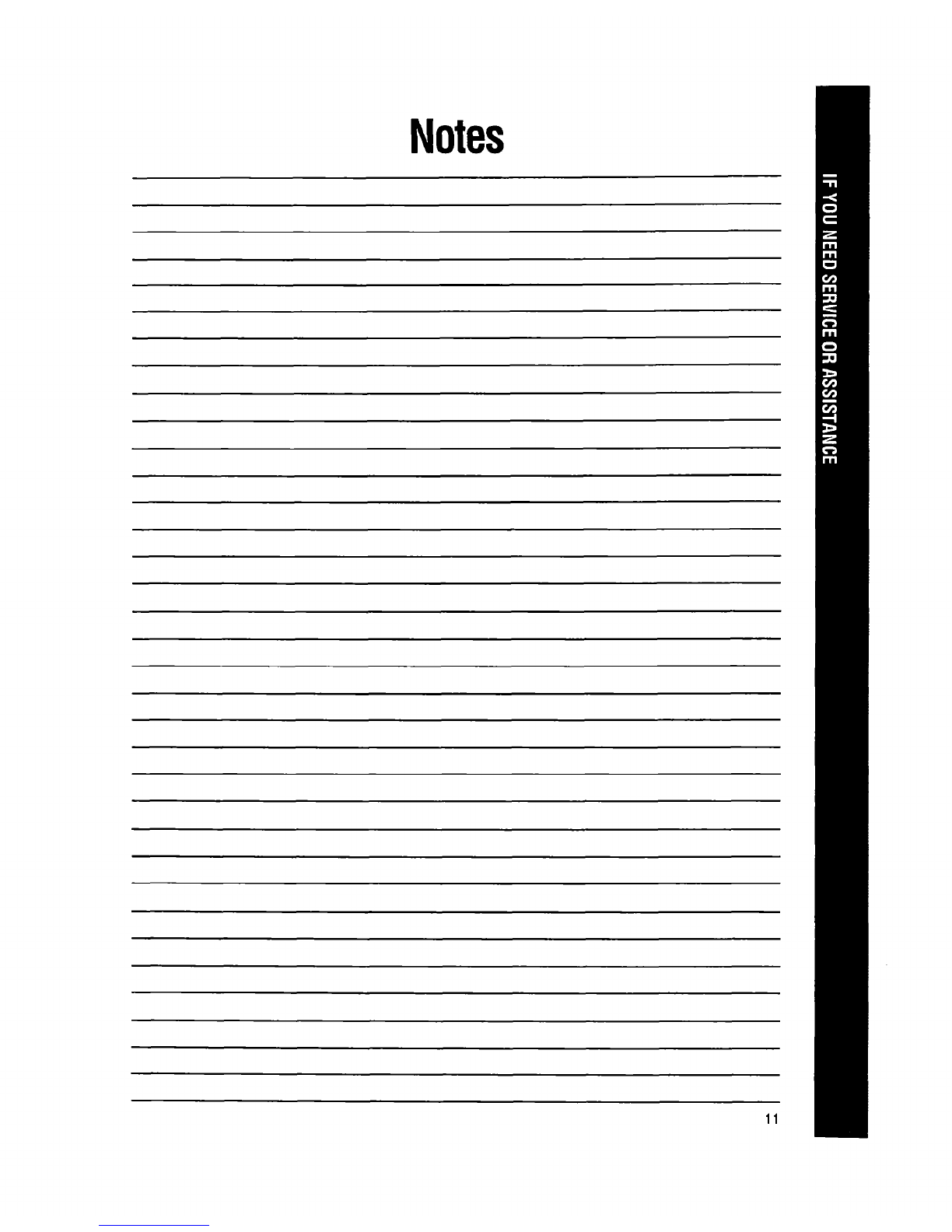

Notes

Warranty
LENGTH OF WARRANTY
FULL ONE-YEAR WARRANTY
From Date of Purchase
FULL FIVE-YEAR WARRANTY
From Date of Purchase
WE WILL NOT PAY FOR
WE WILL PAY FOR
Replacement parts and repair labor to correct defeck in materials
or workmanship.
Replacement parts and repair labor to coned defects in materials
or workmanship in the sealed refrigeration system. These parts
are:
1. Compressor 4. Drier-Strainer
2. Evaporator 5. Connecting Tubing
3. Condenser
A Service calls to:
1. Correct the installation of the air conditioner.
2. lnstrud you how to use the air conditioner.
3. Replace house fuses or ~XWCI house wiring.
4. Clean or repke air filter.
B. Pickup and delivery. This product is designed to be repaired in the home.
C. Damage to the air conditioner caused by accident. misuse, fire, flood, acts of Cod or use of products
not mentioned in this manual.
D. The removal and reinstallation of the air conditioner if it is installed in an overhead or other
inaccessible location or not installed in aozordanca with published installation instructions.
Service under the full warranties must be provided by an authorized service company. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state.
Outside the United States, a different warranty may apply. For details, please contad your authorized
distributor or military exchange.
If you need service, first see the “Service and Assistance’ section of this book After checking “Service and
Assistance,’ additional help can be found by calling our Consumer Assistance Canter service assistance
telephone number, lsocF253-1301, from anywhere in the U.S. For service in Canada, see ‘Procare Appli-
ance Service’on page 9 for the service branch in your area-
Part No. 1161906 Printed in U.S.A.

CLIMATISEURS
Guided’emMoi
etd’entretien

Tabledesmat&es
Page
Importantes constgnes de skurlte ................2
Mode d’emplol .................................................. .3
Mise en marche de votre climatiseur ............. .3
Pour changer la direction de I’air ................... .3

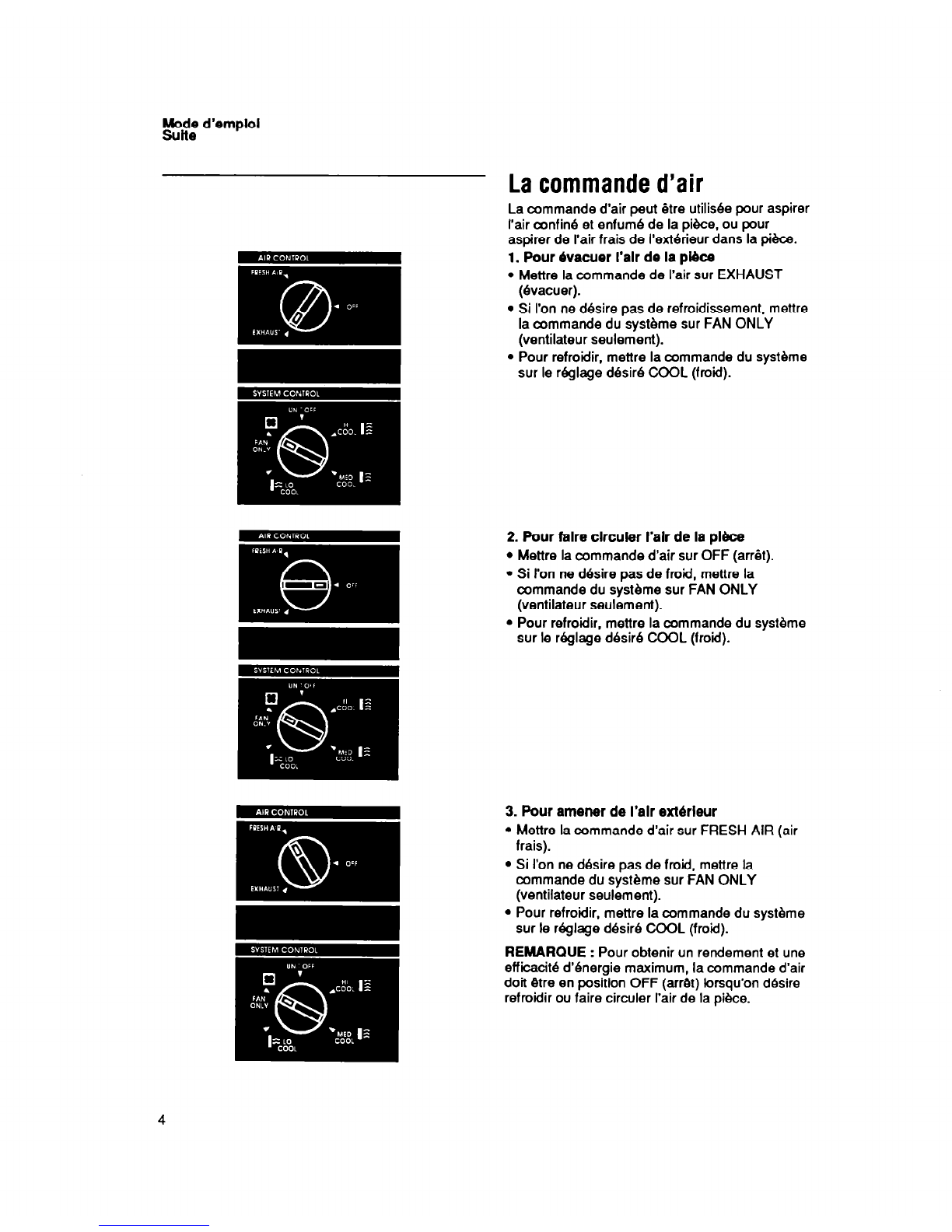

La commande d’air ......................................... 4

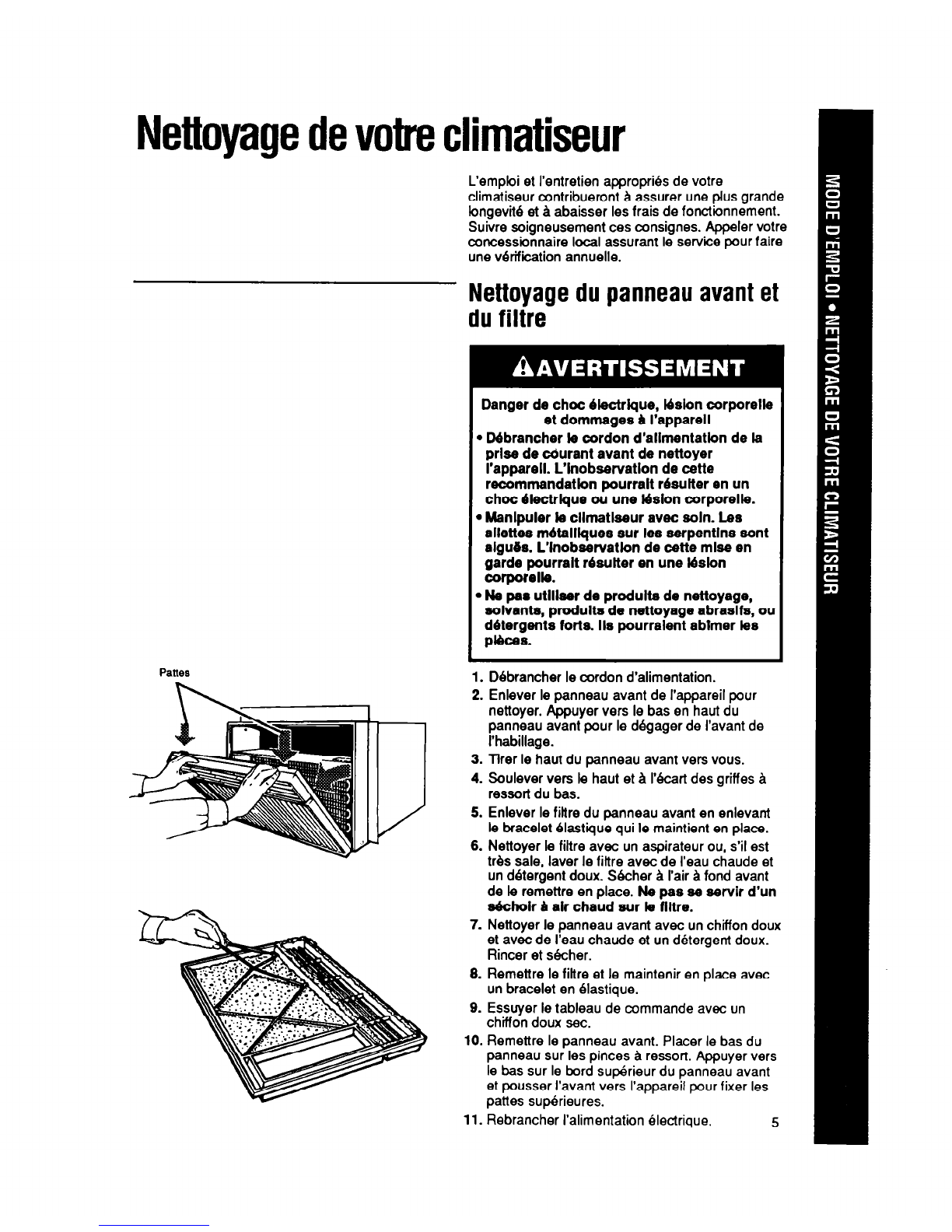

Nettoyage de votre cllmatlseur ...................... .5
Nettoyage du panneau avant et du fittre ........ .5

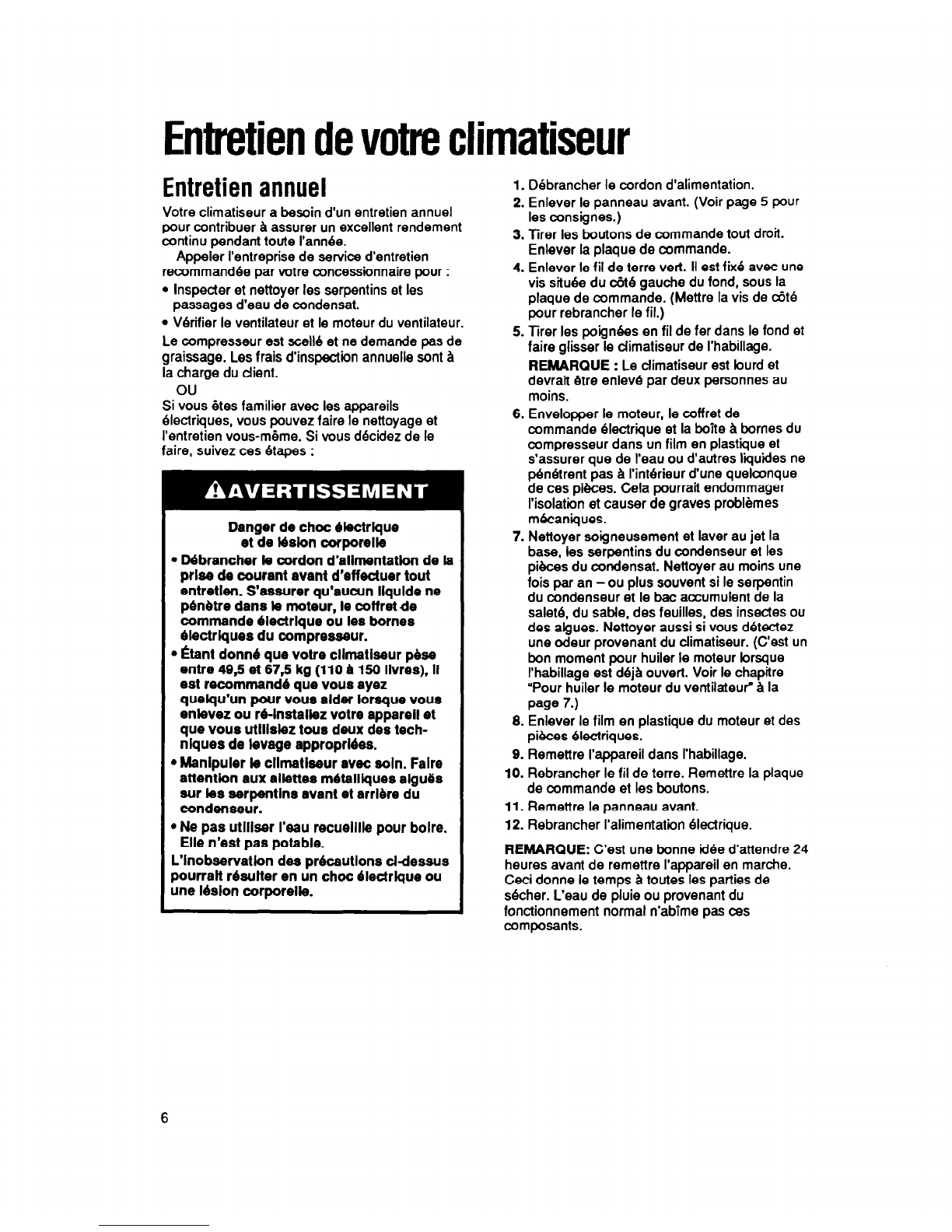

Entretlen de votre cllmatlseur ........................ .6
Entretien annuel ............................................. 6
Pour huiler le moteur du ventilateur .............. .7
Conseils pour konomiser IYnergie .............. .7

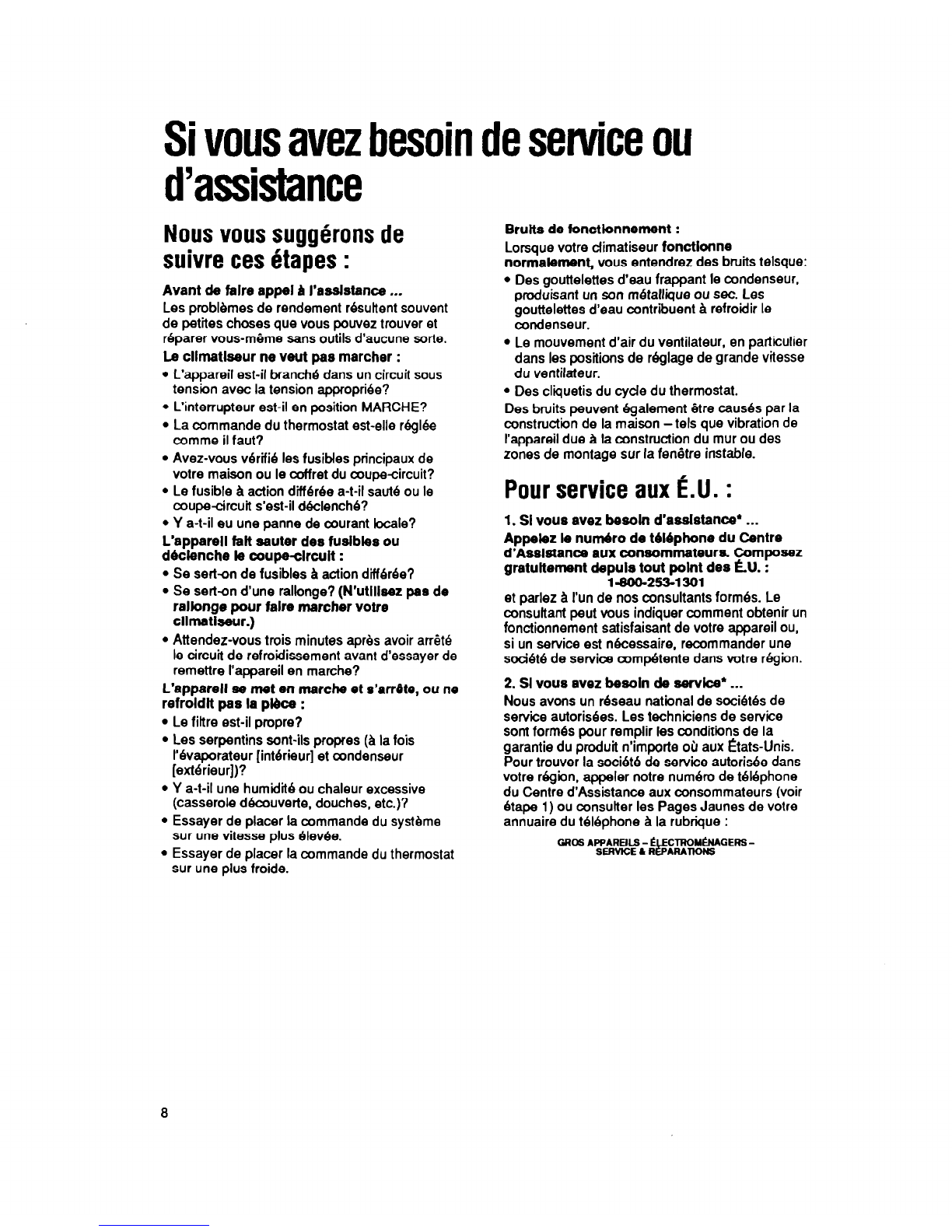

SI vous avez besoln de service ou
d’a5sfstance ...................................................... 6
Garantle ........................................................... 12
Nous vous remerclons d’avolr achet5 cet
apparell. Prlere de rempllr et de retoumer la
carte d’lmmatrlculatlon du proprl&alre four&
avec cet apparell. Puis veuillez remplir le
formulaire ci-dessous. Ayez ces renseignements
sous la main si vous avez besoin de service ou
desire2 poser une question.
l Copier les numeros de modele et de serie
provenant de I’etiquette (voir diagramme ci-
dessous) et la date de f’achat qui figure sur la
fiche de vente.
l Conserver ce livre et la fiche de vente en-
semble dans un endroit d’acck commode.
Num&o de modMe
Numero de &rfe
Date de I’achat
Num&o de t&&phone de I’entreprke
de service
I
2
Importantes
consignesde
s~curit6
‘our redulre le risque d’lncendle, de choc
ilectrfque ou de Yslon corporelte lors de
‘utllloatton de votre dlmatbwur, sulvre ces
wkautlona de base :
1Llre toutes les lnstructlons avant d’utlllser
votre cllmatlseur.
1Faire I’lnstaliatlon selon l55 lnstructfons
d&rites dans les conslgnes d’lnstallation.
1Ne Jamals talsser I55 enfants fake
fonctlonner ou Jouer avec le cllmatkeur.
1Ne pas faire marcher le cllmatkeur si le
panneau avant e5t enleve.
1Ne Jamais nettoyer de pkces du
cllmatlseur avec des llquldes
Inflammables. L55 vapeurs peuvent creer
un danger d’lncendte ou une explosion.
.POUFl VOTRE SECURlTE~
JE PAS ENTREPOSER ET NE PAS
JTlLlSER D’ESSENCE OU D’AUTRES
IAPEURS ET UQUIDES INFLAMMABLES A
‘ROXIMlTE DE CET APPARElL OU
YAUTRES APPARElLS. LES VAPEURS
‘EUVENT CREER UN DANGER D’INCENDIE
3tJ UNE EXPLOSION.
40~s Btes responsable de vous assurer que
Iotre climatiseur :
1Est install6 dans une fenetre ou un mur qui
supportera le poids et est protege
conformement aux consignes d’installation.
)Est branch6 seulement & une prise de courani
du genre approprie avec l’alimentation
Olectrique qu’il faut et mis & la tene. (Voir
consignes d’installation).
1Est de la taille appropriee pour la zone que
vous voulez refroidir.
Est utilise seulement pour la tiche pour
laquelle il a 6th concu.
N’est pas utilise par des enfants ou quiconque
incapable de le faire fonctionner comme il
faut.
Est bien entretenu.
igalement, enlever I’etiquette d’energie et le
;uide d’achat. Lttiliser un chiffon humide pour
nlever tout residu de colle. Ne pas se servir
l’instruments aiguises, de liquides
iflammables ou de produits de nettoyage
[brasifs. Ils peuvent endommager les
iateriaux.
-CONSERVER CES INSTRUCTiONS-

Moded’emploi
Miseenmarchedevotre
climatiseur
Commande
du systha
Danger de choc &ectrlque
l Brancher I’apparell B une prlse de courant
mlse A la terre.
l Ne pas utlllser de rallonge.
l Ne pas faire fonctlonner avec le panneau
avant enlevd.
Le d6faut de sulvre le5 prbcautlons cl-
dessus pcurralt rbulter en un choc
hctrlque au une Yslon corporells.
1. Mettre la commande d’alr sur OFF (arrbt)
pour obtenir un refroidissement maximum.
2. M5ttre la commande de systbne sur le
reglage desire.
LO COOL .............................-
pour un sommeil
~d$db&’ confortable
..................................pour un froid
(frold moyen) normal
HICOOL ......................................
pour un froid
(frold fort)
maximum
FAN ONLY -...................................... pour faire
(ventllateur 5eulement)
circuler I’air de
la piece brsqu’on ne
desire pas de refroidissement
3. Mettre la commande du thermostat au
numero 6 (r8glage moyen). Vous pouvez
regler le rendement du froid du climatiseur en
reajustant la commande du thermostat a un
numero plus Bleve pour obtenir le maximum
de froid. Abaisser le chiffre du @Iage pour
obtenir moins de froid. II vous faudra faire des
experiences pour trouver les reglages qui
vous conviennent le mieux.
REMARQUE : Si vous arretez votre climatiseur
ou si le compresseur s’arrete brsqu’on abaisse la
commande du thermostat, attendez trois (3)
minutes au moins avant de le remettre en marche
ou vous pourriez faire sauter un fusible ou
dedencher le coupecircuit.
Pourchangerla directionde
I’air
Les valets d’aeration de la zone de la grille en
haut du dimatiseur commandent les directions de
I’air climatise.
l Deplacer les pattes de la grille dans la direction
air vous desirez envoyer l’air (a droite, a
gauche ou tout droit).
l Deplacer la palte dans le valet d’abration pour
diriger I’air vers le haut ou le bas.
3

Mode d’emplol
Suite
3. Pour amener de I’alr exthleur
l Mettre la commande d’air sur FRESH AIR (air
frais).
l Si I’on ne desire pas de froid, mettre la
commande du systhme sur FAN ONLY
(ventilateur seulement).
l Pour refroidir, mettre la commande du systbme
sur le @Iage d&sir6 COOL (froid).
REMARQUE : Pour obtenir un rendement et une
efficacit6 d’hergie maximum, la commande d’air
doit Qtre en position OFF (arr6t) brsqu’on desire
refroidir ou faire circuler I’air de la pike.
Lacommanded’air
La commande d’air peut Otre utilis6e pour aspirer
I’air confine et enfume de la pike. ou pour
aspirer de l’air frais de I’exthrieur dans la pike.
1. Pour Ovacuer I’alr de la place
l Mettre la commande de I’air sur EXHAUST
(Ovacuer).
l Si I’on ne desire pas de refroidissement, mettre
la commande du systhme sur FAN ONLY
(ventilateur seulement).
l Pour refroidir, mettre la commande du systbme
sur le r6glage d&sir6 COOL (froid).
2. Pour faire clrculer I’alr de la plbce
l Mettre la commande d’air sur OFF (arkt).
l Si l’on ne desire pas de froid, mettre la
commande du systbme sur FAN ONLY
(ventilateur seulement).
l Pour refroidir. mettre la commande du systbme
sur le @Iage desire COOL (froid).

Nettoyagedevotreclimatiseur
L’empbi et I’entretien appropries de votre
climatiseur contribueront a assurer une plus grande
bngevite et a abaisser les frais de fonctionnement.
Suivre soigneusement ces consignes. Appeler votre
concessionnaire local assurant le service pour faire
une kification annuelle.
Nettoyagedupanneauavantet
dufiltre
Danger de choc &ectrlque, l&ion corporelte
et dommages a I’apparell
l Wbrancher le cordon d’allmentatlon de la
prlse de cdurant avant de nettoyer
I’apparell. L’lnobsenratlon de cette
recommandatlon pourralt r&ulter en un
choc &ectrlque ou une l&Ion corporelle.
l Manlpuler le cllmatlseur avec soIn. Les
allette5 rn&alllques 5ur les serpentIns 5ont
algu4k L’lnobsenfatlon de cette mke en
garde pourralt kulter en une Mslon
corporelle.
l Ne pa5 utlllser de prodult5 de nettoyage,
solvants, prodult5 de nettoyage abraslfs, ou
detergents tons. Ils pourrelent abImer I55
plk55.
Panes
1. D&rancher le cordon d’alimentation.
2. Enlever le panneau avant de l’appareil pour
nettoyer. Appuyer vers le bas en haut du
panneau avant pour le degager de I’avant de
l’habillage.
3. Tirer le haul du panneau avant vers vous.
4. Soulever vers le haut et a l&art des griffes a
ressort du bas.
5. Enlever le filtre du panneau avant en enlevant
le bracelet elastique qui le maintient en place.
6. Nettoyer le filtre avec un aspirateur ou, s’il est
tres sale, laver le fiflre avec de I’eau chaude et
un detergent doux. Z&her a l’air a fond avant
de le remettre en place. NIBpas se servir d’un
&choir B air chaud sur le flltre.
7. Nettoyer le panneau avant avec un chiffon doux
et avec de I’eau chaude et un detergent doux.
Rincer et s&zher.
8. Remettre le filtre et le maintenir en place avec
un bracelet en elastique.
9. Essuyer le tableau de commande aver un
chiffon doux sec.
10. Remettre le panneau avant. Placer le bas du
panneau sur les pinces 1 ressort. Appuyer vers
le bas sur le bard supkieur du panneau avant
et pousser I’avanl vers I’appareil pour fixer les
pattes supkieures.
11. Rebrancher I’alimentation Olectrique. 5

Entretiendevotreclimatiseur
Entretienannuel
Votre climatiseur a besoin d’un entretien annuel
pour contribuer a assurer un excellent rendement
continu pendant toute l’annee.
Appeler I’entreprise de service d’entretien
recommandee par votre concessionnaire pour :
l Inspecter et nettoyer les serpentins et les
passages d’eau de condensat.
l Verifier le ventilateur et le moteur du ventilateur.
Le compresseur est scelle et ne demande pas de
graissage. Les frais d’inspection annuelle sont a
la charge du dient.
ou
Si vous Otes familier avec les appareils
Blectriques, vous pouvez faire le nettoyage et
I’entretien vous-m8me. Si vous decidez de le
faire, suivez ces &apes :
Danger de choc Bbctrlque
et de hWon corporelb
. Mbrancher b cordon d’allmentation de b
prlse de courant avant d’effectuer tout
entretbn. S’assurer qu’aucun llqulde ne
pbn&tre dans b moteur, le coffret de
commande Blectrlque ou les bornes
Obctrlques du compresseur.
l &ant donnd que votre cllmatlseur p&e
entre 493 et 67,s kg (110 A 160 Ilvres), II
est recommandd que vous ayez
quelqu’un pour vous alder lorsque vous
enbvez ou r&lnstalbz votre apparel1 et
que vous utlllsbz tous deux des tech-
nlques de levage approprl&s.
l Manlpuler b cllmatbeur avec soln. Falre
attention aux albttes m&alliques algu6s
sur bs serpentins avant et arrlbre du
condenseur.
l Ne pas utlllser I’eau recuelllb pour bolre.
Elle n’est pas potable.
L’lnobservatlon de5 precautions cldessus
pourratt r&ulter en un choc Blectrlque ou
une Mslon corporelb.
1. Debrancher le cordon d’alimentation.
2. Enlever le panneau avant. (Voir page 5 pour
les consignes.)
3. Tirer les boutons de commande tout droit.
Enlever la plaque de commande.
4. Enlever le fil de terre vert. II est fixe avec une
vis situ&s du c&3 gauche du fond, sous la
plaque de commande. (Mettre la vis de c&e
pour rebrancher le fil.)
5. Tirer les poignks en fil de fer dans le fond et
faire glisser le dimatiseur de I’habillage.
REhIARQUE : Le climatiseur est burd et
devrait Qtre enleve par deux personnes au
moins.
6. Envelopper le moteur, le coffret de
commande electrique et la boite a bornes du
compresseur dans un film en plastique et
s’assurer que de l’eau ou d’autres kquides ne
p&t&rent pas A I’interieur dune quelconque
de ces pieces. Cela pourrait endommager
l’isolation et causer de graves probkmes
mecaniques.
7. Nettoyer soigneusement et laver au jet la
base, les serpentins du condenseur et les
pieces du condensat. Nettoyer au moins une
fois par an - ou plus souvent si le serpentin
du condenseur et le bat accumulent de la
salete, du sable, des feuilles, des insectes ou
des algues. Nettoyer aussi si vous detectez
une odeur provenant du cfimatiseur. (Cest un
bon moment pour huiler le moteur brsque
l’habillage est deja ouvert. Voir le chapitre
“Pour huiler le moteur du ventilate& a la
page 7.)
8. Enlever le film en plastique du moteur et des
pieces Blectriques.
9. Remettre I’appareil dans l’habillage.
10. Rebrancher le fil de tene. Remettre la plaque
de commande et les boutons.
11. Remettre le panneau avant.
12. Rebrancher I’alimentation Blectrique.
REMARQUE: C’est une bonne idee d’attendre 24
heures avant de remettre I’appareil en marche.
Ceci donne le temps a toutes les parties de
&her. L’eau de pluie ou provenant du
fonctionnement normal n’abime pas ces
composants.

Pourhuiler le moteurdu
ventilateur
Danger de choc Blectrlque
Mbrancher le cordon d’alimentation de la
prlse de courant avant d’huller le moteur
du ventllateur. L’lnobservatlon de cette
recommandatlon pourralt Msulter en un
choc 6lectrlque.
1. Debrancher le cordon d’alimentation.
2. Retirer l’appareil de l’habillage. (Suivre les
&apes indiquees au chapitre ‘Entretien
annuel” a la page 6).
3. Huiler le moteur du ventilateur suivant les
consignes qui figurent sur le moteur. Pour
ajouter de I’huile, enlever le bouchon du trou
de passage d’huile B chaque extremite du
moteur. Miser de l’huile SAE No. 20 non-
detergente.
Bouchons pur lhuile
4. Remettre les bouchons pour empkher la
salete de p&t&rer dans les roulements du
moteur.
5. Remettre l’appareil dans l’habillage.
6. Rebrancher I’alimentation Blectrique.
Conseilspourkonomiser
Mnergie
l Ameliorer l’isolation de la maison. Sceller les
portes, les fenetres et fermer le tuyau
d’evacuation des fumees de la cheminee.
l Fermer les stores ou les doubles rideaux du
c&e ensoleille de la maison. Ajouter des stores
exterieurs aux fenetres.
l Tenir le filtre a air propre. Ne pas bloquer la
circulation d’air avec des doubles rideaux ou
des meubles.
l Ventiler le grenier (des niveaux de haute
temperature accroissent la charge normale de
refroidissement).
l Essayer de ne pas utiliser d’appareils
generateurs de chaleur pendant la partie la
plus chaude de la journee. tteindre les
lumieres, les radios, les televiseurs et autres
appareils brsqu’on en a pas besoin.
l Tenir les bouches de chaleur et les reprises
d’air frais fermees ou bloquees de sorte que
I’air refroidi ne s’echappe pas.
l Utiliser un ventilateur d’aeration dans les zones
de cuisine, de buanderie ou de bains pour
extraire la chaleur et I’humidite pres de leur
source.
7

Sivousavezbesoindeserviceou
d’assistance
Nousvoussugghons de
suivreces&apes :
Avant de faire appel & I’asslstance ...
Les problemes de rendement resultent souvent
de petites chases que vous pouvez trouver et
reparer vous-m6me sans outils d’aucune sorte.
Le cllmatlseur ne veut pas marcher :
l L’appareil est-il branch6 dans un circuit sous
tension avec la tension appropriee?
l L’interrupteur est-il en position MARCHE?
l La commande du thermostat est-elle r6glee
comme il faut?
l Avez-vous verifie les fusibles principaux de
votre maison ou le coffret du coupecircuit?
l Le fusible a action differee a-t-il saute ou le
coupecircuit s’est-il dedenche?
l Y a-t-il eu une panne de courant k&e?
L’apparell falt sauter des fuslbles ou
dklenche le coupeclrcult :
l Se serf-on de fusibles B action differee’?
l Se sert-on d’une rallonge’? (N’utllleez pea de
rallonge pour fake marcher votre
cllmatlseur.)
l Attendez-vous trois minutes apres avoir arrete
le circuit de refroidissement avant d’essayer de
remettre l’appareil en marche?
L’apparell se met en marche et s’arr&e, ou ne
refroldlt pas la pYce :
l Le fittre est-il propre?
l Les serpentins sont-ils propres (a la fois
l’evaporateur [interieur] et amdenseur
[exterieur])?
l Y a-t-il une humidite ou chaleur excessive
(casserole dkouverte, douches, etc.)?
l Essayer de placer la commande du systeme
sur une vitesse plus Blevee.
l Essayer de placer la commande du thermostat
sur une plus froide.
Bruits de fonctlonnement :
Lorsque votre dimatiseur fonctlonne
normalement, vous entendrez des bruits telsque:
l Des gouttelettes d’eau frappant le condenseur.
produisant un son metallique ou sec. Les
gouttelettes d’eau contribuent a refroidir le
condenseur.
l Le mouvement d’air du ventilateur, en particulier
dans les positions de @Iage de grande vitesse
du ventilateur.
l Des cliquetis du cycle du thermostat.
Des bruits peuvent Ogalement 6tre causes par la
construction de la maison - tels que vibration de
I’appareil due a la construction du mur ou des
zones de montage sur la fenetre instable.
PourserviceauxE.U.:
1. Sl vous avez besoln d’asslstance’ ...
Appelez le num6ro de Wephone du Centre
d’Asslstance aux consommateurs. Compose2
gratultement depuls tout polnt des EU. :
1-800-253-1301
et parlez a l’un de nos consultants form&. Le
consuftanf peut vous indiquer comment obtenir un
fonctionnement satisfaisant de votre appareil ou,
si un service est rkessaire, recommander une
societe de service comp&ente dans votre region.
2. SI vous avez besoln de servke’ ...
Nous avons un reseau national de societes de
service autorisees. Les techniciens de service
sent form& pour remplir les conditions de la
garantie du prod& n’importe oti aux ctats-Unis.
Pour trouver la soci&e de service autoris6e dans
votre region, appeler notre numero de telephone
du Centre d’Assistance aux consommateurs (voir
&ape 1) ou consuker les Pages Jaunes de votre
annuaire du telephone a la rubrique :
CRC6APPARElIS- t ClROYlkNAGERS-
SERvlcELR
g ARAnoNs
