1
ACONDICIONADOR
DE AIRE TIPO SPLIT
Si tiene preguntas respecto a las características,
funcionamiento, rendimiento, partes, accesorios
o servicio técnico, llame al:
81 83 29 21 00
o visite nuestro sitio web en…
www.whirlpool.mx/servicio
Índice .......................................2
Este manual de uso y cuidado ampara los
siguientes modelos:
SWA3020QSWA4020Q
SWA1040QSWA2040Q
SWA3120QSWA4120Q
SWA3220QSWA4220Q

2
ÍNDICE
SEGURIDAD DEL ACONDICIONADOR DE AIRE.............. 3
Requisitos eléctricos......................................................... 4
Desempaque el acondicionador de aire............................ 4
PREPARATIVOS PARA EL USO………………….............. 5
IDENTIFICACIÓN DE LAS PIEZAS……………….............. 7
MANDO A DISTANCIA……………………………................ 8
INSTRUCCIONES DE FUNCIONAMIENTO……................ 10
MANTENIMIENTO…………………………………................ 14
PROTECCIÓN………………………………………............... 15
SOLUCIÓN DE PROBLEMAS……………………............... 16
INSTRUCCIONES DE INSTALACIÓN…………….............. 17
ASISTENCIA O SERVICIO…….......................................... 23
En México. ....................................................................... 23
Accesorios....................................................................... 23
SWA3020Q
SWA4020Q
60 Hz
230 V~
5,83A
Modelo:
Frecuencia de operación:
Tensión nominal:
Corrientenominal:
Potencia nominal: 1 331 W
Capacidad de enfriamiento de la unidad:
3 406,65 W (11 623,49 BTU/hr)
SWA1040Q
SWA2040Q
60 Hz
115 V~
9,43 A
Capacidad de enfriamiento de la unidad:
3 440,94 W (11 740,49 BTU/hr)
Modelo:
Frecuencia de operación:
Tensión nominal:
Corriente nominal:
Potencia nominal: Unidad 1 072 W
Importador:
WHIRLPOOL MÉXICO S. de R.L. de C.V.
Antigua Carretera a Roma km 9 Col. El
Milagro
Apodaca, N.L.
México, 66634
Tel. [phone]
País de origen: China
SWA3220Q
SWA4220Q
60 Hz
230 V~
10,50A
Modelo:
Frecuencia de ope
ración:
Tensión nominal:
Corrientenominal:
Potencia nominal: 2 410 W
Capacidad de enfriamiento de la unidad:
4 989,96 W (17 025,74 BTU/hr)
SWA3120Q
SWA4120Q
60 Hz
230 V~
8,28 A
Capacidad de enfriamiento de la unidad:
6 492,25 W (22 151,56 BTU/hr)
Modelo:
Frecuencia de operación:
Tensión nominal:
Corriente nominal:
Potencia nominal: Unidad 1 810 W

3
SEGURIDAD DEL ACONDICIONADOR DE AIRE
Su seguridad y la seguridad de los demás son muy importantes.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.
Lea y obedezca siempre todos los mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la
muerte o una lesión a usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de
seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
Si no sigue las instrucciones de inmediato,
usted puede morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede
morir o sufrir una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir
una lesión y lo que puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar su acondicionador de
aire, siga estas precauciones básicas:
•Este aparato no se destina para utilizarse por personas
(incluyendo niños) cuyas capacidades físicas,
sensoriales o mentales sean diferentes o estén
reducidas, o carezcan de experiencia o conocimiento, a
menos que dichas personas reciban una supervisión o
capacitación para el funcionamiento del aparato por
una persona responsable de su seguridad.
•Los niños deben supervisarse para asegurar que ellos
no empleen los aparatos como juguete.
•Es peligroso para la salud estar directamente expuesto
al aire frío durante un tiempo prolongado. Se
recomienda dejar que el flujo de aire se difunda por
todo el recinto.
•Impida que el flujo de aire alcance los aparatos de
cocina y los quemadores de gas.
•No repare el aparato usted mismo. Si lo hace de
manera incorrecta, puede provocar descargas
eléctricas y otros problemas.
•Si el cordón de alimentación es dañado, éste debe
substituirse por el fabricante, por su agente de servicio
autorizado o personal calificado con el fin de evitar un
peligro
•La conexión de toma a tierra es esencial. Es
responsabilidad del usuario que un técnico
especializado conecte el aparato a tierra de acuerdo
con la legislación local.
•No toque los botones de funcionamiento con las
manos mojadas.
•No coloque objetos sobre la unidad exterior
(Condensador).
•Utilice un suministro de energía correcto, de acuerdo
con los requisitos indicados en la placa de datos
técnicos, de lo contrario, pueden producirse fallos y
riesgos graves o incendio.
•En ningún caso introduzca varas u objetos similares
en la unidad. Dado que el ventilador gira a alta
velocidad, esto podría ocasionar lesiones.
•Si se produce un fallo de funcionamiento, apague el
aparato con el mando a distancia antes de
interrumpir la alimentación eléctrica.
GUARDE ESTAS INSTRUCCIONES DE SEGURIDAD
PELIGRO
ADVERTENCIA

4
Requisitos eléctricos
ADVERTENCIA
Peligro de Choque Eléctrico
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico
Las clasificaciones eléctricas para su acondicionador de aire
están enumeradas en la etiqueta de número del modelo y de
serie. La etiqueta de modelo y serie se encuentra ubicada en
un costado del evaporador y el condensador.
Los requisitos eléctricos específicos se indican en la siguiente
tabla. Siga los requisitos para el tipo de cableado para la
alimentación eléctrica e instale fusibles de retardo apropiados.
Componente Cable tipo
uso rudo
Evaporadora 14 AWG
Condensadora 14 AWG
Comunicaciones 18AWG
Método recomendado para la puesta a tierra
Para su seguridad personal, este acondicionador de aire debe
ser puesto a tierra. Es responsabilidad del cliente hacer
instalar debidamente la puesta a tierra por un instalador
eléctrico calificado.
Es responsabilidad del cliente:
•Llamar a un instalador eléctrico calificado.
•Se deberá instalar un disyuntor ó interruptor que
desconecte todos los polos de alimentación con una
separación entre polos de por lo menos 3 mm.
•Asegurarse de que la instalación eléctrica sea adecuada y
esté hecha de acuerdo con el Código Nacional Eléctrico, y
todos los códigos y reglamentos locales.
Desempaque el acondicionador de aire
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el acondicionador de aire.
No seguir esta instrucción puede ocasionar
una lesión en la espalda u otro tipo de
lesiones.
Quite los materiales de empaque
•Quite y deshágase debidamente de todos los materiales
de embalaje. Quite las cintas y los residuos de goma del
acondicionador de aire antes de encenderlo. Frote un
poco de detergente líquido para vajillas sobre el
adhesivo con los dedos. Limpie con agua tibia y seque.
•No use instrumentos filosos, alcohol para fricciones,
líquidos inflamables o productos de limpieza abrasivos
para eliminar los restos de cinta o goma. Estos
productos pueden dañar la superficie de su
acondicionador de aire.
•Trate el acondicionador de aire con cuidado.
Evaporadora 16 AWG
Condensadora 16 AWG
Comunicaciones 18AWG
Modelos SWA3020Q SWA4020Q
Modelos SWA1040QSWA2040Q
Evaporadora 14 AWG
Condensadora 14 AWG
Comunicaciones 18AWG
Modelos SWA3120Q SWA4120Q
Evaporadora 14 AWG
Condensadora 14 AWG
Comunicaciones 18AWG
Modelos SWA3220Q SWA4220Q

5
PREPARATIVOS PARA EL USO
Antes de utilizar el acondicionador de aire, cerciórese de comprobar y preajustar lo siguiente:
•Mando a distancia
Usted puede controlar el acondicionador de aire desde el mando a distancia inalámbrico incluido.
Mando a distancia inalámbrico (incluido)
Como colocar las pilas (incluidas)
•Retire la tapa de las pilas en el sentido de la flecha.
•Introduzca las pilas nuevas, cerciorándose de que coincidan
los polos (+) y (-).
•Vuelva a instalar la tapa, deslizándola otra vez a su posición.
Nota:
•Utilice 2 pilas AAA (1,5 V). No utilice pilas recargables.
Sustituya las pilas por otras nuevas del mismo tipo
cuando la pantalla aparezca atenuada.
Uso del mando a distancia
Para manejar el acondicionador de aire, oriente el mando a distancia hacia el receptor de señal. El mando a distancia controla
el acondicionador de aire a una distancia de hasta 7 m cuando se orienta hacia el receptor de señal de la unidad interior.
Smart
Turbo
Display Off

6
Operación manual
Cuando el mando a distancia no funcione o sea extraviado, usted podrá encender y apagar elacondicionador de aire
utilizando el botón de emergencia, el cual se localiza en el panel frontal. Si la unidad se encuentra encendida presione el
botón de emergencia para detener operación, si la unidad está apagada mantenga oprimido el botón de emergencia 5
segundos para encenderla.
Nota: la unidad operará en modo AUTOMÁTICO. Vea la sección “Instrucciones de Funcionamiento” para más detalles.
Nota: Los símbolos pueden diferir del modelo que usted adquirió pero las funciones son similares.
INDICADOR DE TEMPERATURA
Muestra la temperatura establecida en el Acondicionador de aire
Muestra como “FC”Co mo un recordatorio de limpieza del filtro.
Muestra un código de error cuando algo está mal con el dispositivo
acondionador de aire.

7
IDENTIFICACIÓN DE LAS PIEZAS
NOTA: La figura anterior no es más que una representación de la unidad; es posible que no coincida con el aspecto externo de la
unidad que ha adquirido.

8

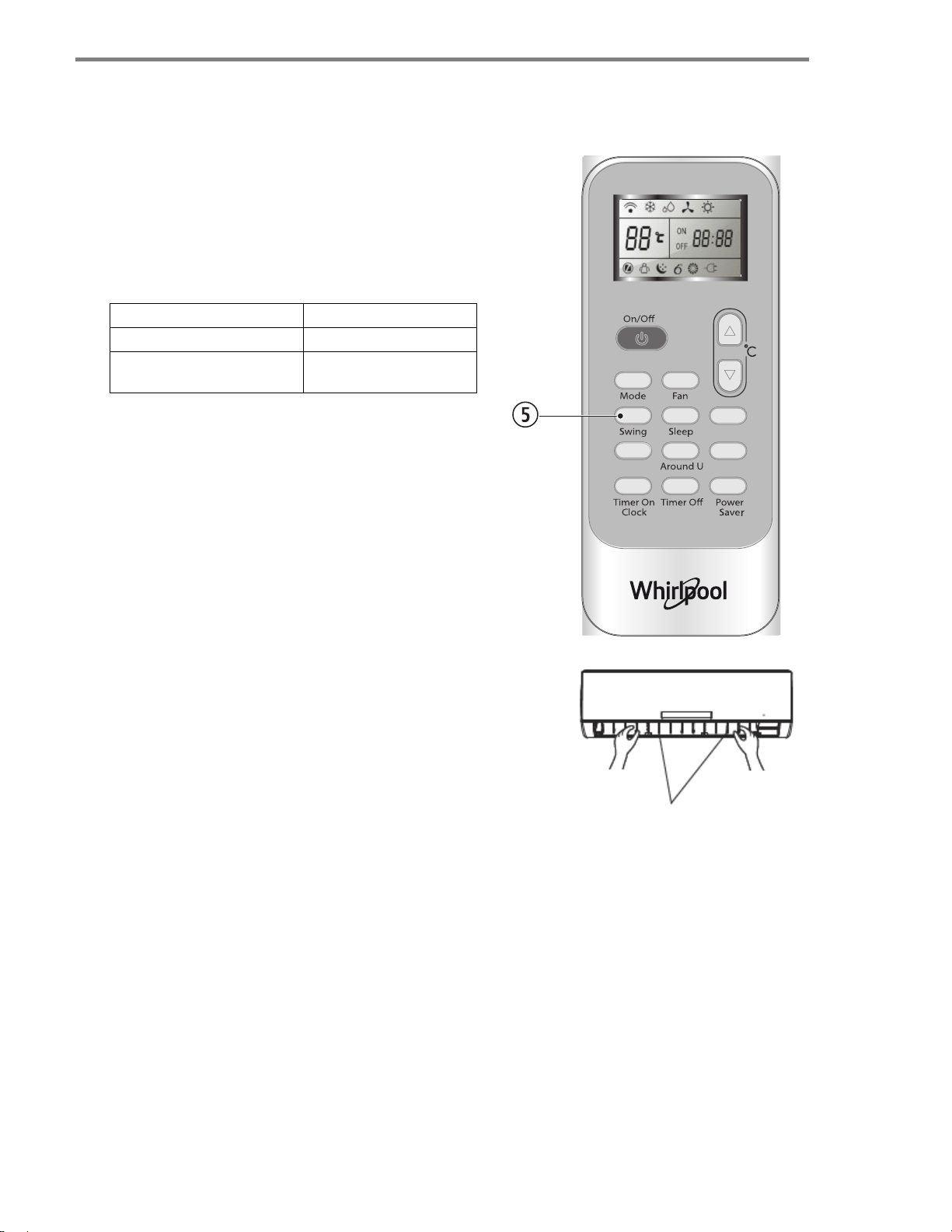

MANDO A DISTANCIA
El mando a distancia transmite señales al sistema.
Modos de operación
1. Seleccionar el modo
Cada vez que se presiona el botón de MODE, el modo
de operación cambia en esta secuencia:
MODO DE ENFRIAMIENTO: En este modo se enfriará
la habitación, para hacerlo sentir cómodo en las
temporadas de calor.
MODO DE CALEFACCION: Utilice este modo para
calentar su habitación y hacerlo sentir confortable en
temporadas de frío
MODO DE VENTILADOR SOLAMENTE: Utilice este
modo para ventilar su cuarto, el aire acondicionado
opera como un ventilador.
Nota:
•El modo de calefacción no está disponible para los
aires acondicionados de enfriamiento solamente.
•Durante el cambio de modo espere unos segundos
y repita la operación si la unidad no responde.
•Para prevenir que no salga aire frio, deje pasar 2-5
minutos para precalentar la unidad interior en el
modo de CALEFACCION. El ventilador interior no
funcionará durante el pre calentamiento.
2. Configurar la velocidad del ventilador
Cada vez que el botón “VENTILADOR” (FAN) es
presionado, la velocidad del ventilador cambia en esta
secuencia:
Auto

Alto

Medio

Bajo
En el modo de “VENTILADOR SOLAMENTE”,
únicamente están disponibles las opciones Alto, Medio y
Bajo.
.
3. Configurar la Temperatura
Presione el botón + para incrementar la temperatura en intervalos
de 1 grado °C
Presione el botón - para disminuir la temperatura en intervalos de 1
grado °C
Presione estos dos botones y mantenga el botón presionado para
cambiar la temperatura rápidamente.
Rango de temperatura disponible
*CALEFACCION, ENFRIAMIENTO 16°C – 30°C
VENTILADOR SOLAMENTE No se puede configurar
*Nota: El modo de calefacción no está disponible para los aires
acondicionados de enfriamiento solamente
4. Encendido/apagado
Presione este botón para encender o apagar el equipo
Smart
Turbo
Display Off
ENFRIAMIENTO SECO VENT. SOLAMENTE CALEFACCION
MODO SECO: Use este modo para remover la humedad
y hacerlo sentir cómodo en un ambiente seco.

9
5. Control de la dirección del flujo de aire
El flujo de aire horizontal es ajustado automáticamente a un
cierto Angulo de acuerdo con el modo de operación
después de haber encendido la unidad.
La dirección del flujo de aire también puede ser ajustada a
su gusto presionando el botón DIRECCION (SWING) en el
control remoto.
Modo de operación Dirección de flujo de aire
ENFRIAMIENTO, SECO Horizontal
*CALEFACCION, SOLO
VENTILADOR. Hacia abajo
*El modo de calefacción solamente está disponible para los
modelos con bomba de calor.
Control de flujo de aire horizontal (utilizando el control
remoto)
Utilice el control remoto para configurar los ángulos del flujo.
Dirección del flujo de aire
Presione el botón “DIRECCIÓN” una vez, la rejilla de ajuste
horizontal se moverá hacia arriba y hacia abajo
automáticamente.
Nota: La forma de la unidad puede verse diferente que la
del aire acondicionado que haya seleccionado.
A. No gire las rejillas de ajuste horizontal
manualmente, ya que dañara el producto. Si esto
pasa, primero apague la unidad e interrumpa la
alimentación eléctrica, luego restaura la
alimentación de nuevo.
B. Es mejor no dejar que la rejilla de ajuste horizontal
se incline hacia abajo por un periodo muy largo en
el modo de ENFRIAMIENTO o SECO para prevenir
que el agua no se escurra. Rejillas de ajuste horizontal
Smart
Turbo
Display Off

10
Instrucciones de funcionamiento
6.- Modo inteligente “SMART”
Presione el botón SMART,la unidad entrara en el modo
INTELIGENTE directamente sin importar sila unidad está
encendida o apagada.
En este modo, temperatura yvelocidad del ventilador están
automáticamente configurados basado en la temperatura de la
habitación.
El modo de operación ytemperatura están determinados
por latemperatura interior.
El control SMART para los modelos con bomba de calor
solamente
Temperatura
interior
Modo de
operación
Temperatura
objetivo
21°C o menos
CALEFACCION
22°C
21°C – 23°C
VENT. SOLO
23°C – 26°C SECO La temperatura
de la habitación
disminuye 2°C
después de 3
minutos de
operación
Arriba de 26°C
ENFRIAMIENTO
26°C
El control SMART para los modelos de enfriamiento
solamente
Temperatura
interior
Modo de
operación
Temperatura
objetivo
23°C o menos
VENT. SOLO
23°C – 26°C SECO La temperatura
de la habitación
disminuye 2°C
después de 3
minutos de
operación
Arriba de 26°C
ENFRIAMIENTO
26°C
El botón SMART no funciona en el modo Turbo.
Nota: La temperatura, flujo de aire y la dirección son
controlados automáticamente en modo SMART. Sin embargo
una disminución o incremento de 7°C se puede configurar con
el control remoto si no se siente confortable.
Que es lo que puede hacer en el modo SMART
Que es lo que siente Botón Procedimiento de ajuste
No está confortable por el volumen de
flujo de aire FAN La velocidad del ventilador interior se alterna entre Alto, Medio y bajo cada vez que el botón es presionado.
No está confortable por la dirección del
flujo de aire SWING Presione una vez, la rejilla de ajuste vertical cambia para
cambiar la dirección del flujo de aire vertical. Presione de
nuevo, y se detiene la rejilla que distribuye el aire. Para la
dirección del flujo de aire horizontal, por favor vea el capitulo
“Control de la dirección del flujo de aire”.
Smart
Turbo
Display Off

11
7.- Función del reloj
Usted puede ajustar lahora presionando el botón del
Temporizador. Presione este botón y mantenga el botón
presionado por 3 segundos para activar la configuración del
reloj, los dígitos del reloj parpadearán, luego utilice los
botones + y - para configurar el tiempo correcto, presione el
botón de nuevo por más de 3 segundos. La hora real habrá
sido configurada.
Modo Temporizador (TIMER ON)
El modo para TEMPORIZADOR se puede configurar cuando
se requiera encender o apagar el equipo a una hora deseada
En el modo para Temporizador,
•Presione el botón TIMER ON /CLOCK .cuando empiece
a parpadear “ON 12:00“ en la pantalla entonces podrá
presionar los botones de + o – para seleccionar la hora
deseada en la cual el aparato se encenderá
Presione el botón de +o – una vez para incrementar o
decrecer la hora por 1 minuto.
Presione el botón de +o – y manténgalo por 5 segundos
para incrementar o decrecer la hora por 10 minutos.
Presione el botón de +o – y manténgalo por un tiempo
prolongado para incrementar o decrecer la hora por 1
hora.
Nota: si no se puede configurar la hora después de
presionar TIMER ON /CLOCK, el control remoto saldrá
del modo temporizador encendido automáticamente.
•Cuando desee ver la hora ajustada para encender el
aparato presione el botón TIMER ON /CLOCK y
confírmelo entonces se escuchara un sonido BEEP y el
botón indicador de temporizador en la unidad interior
evaporadora se encenderá.
*Nota: Para cancelar el modo temporizador encendido
presione el botón, TIMER ON /CLOCK otra vez se escuchara
un sonido BEEP y el indicador en la unidad interior
evaporadora se apagará, el modo temporizador se habrá
apagado. El modo para apagar el aparato TIMER OFF
también está disponible y el modo para ajustarlo es similar.
.
Modo Turbo
•El modo Turbo es utilizado para iniciar o detener el
enfriamiento rápido o la calefacción.
El enfriamiento rápido opera el ventilador a velocidad alta
y configura la temperatura automáticamente a 16°C.
La calefacción rápida es en velocidad de ventilador
automática y configura la temperatura automáticamente a
30°C.
•En el modo TURBO, usted puede configurar la dirección
del aire o el temporizador. Si usted desea desactivar el
modo Turbo, presione cualquier botón entre TURBO,
MODO, VENTILADOR, APAGADO/ENCENDIDO,
SUEÑO PERFECTO, AJUSTE DE TEMPERATURA, la
pantalla regresara al modo original.
Nota:
•Los botones SLEEP (dormir) y SMART no están
disponibles en el modo TURBO.
•El electrodoméstico continuará operando en el modo
TURBO 15 minutos si usted no lo desactiva presionando
cualquiera de los botones mencionados anteriormente.
Smart
Turbo
Display Off

12
8.-Función Sígueme (Around you)
Cuando usted presiona este botón, se encenderá este icono
,el control remoto transmite latemperatura actual de la
habitación a la unidad de interior, y el electrodoméstico
operaráde acuerdo a esta temperatura para hacerlo sentir
confortable. Por favor mantenga el control remoto en una
ubicación donde este pueda transmitir la señal la unidad de
interior correctamente.
Presione una vez paraactivar yotra vez para cancelar.
9.-Función deapagado depantalla
Presione el botón DISPLAY OFF para encender o apagar la
luz de la pantalla en el panel de control de la unidad de
interior.
Presione una vez paraapagar la luz de la pantalla de la
unidad interior, presione de nuevo o presione cualquier otro
botón para encender la pantalla nuevamente.
Si usted presiona los otros botones cuando la luz de la
pantalla de la unidad está apagada, presione una vez para
encender la luz, presione una segunda vez para activar la
función.
10.- Función deAhorro deenergía
El modo ahorro de energía POWER SAVER puede activarse
en el modo de operación de Enfriamiento, Calefacción, y
Ventilación solamente. Cuando presione este botón se
desplegara este icono en el control remoto
La función POWER SAVER ajustará la temperatura a 25°C
con una velocidad de ventilador bajaen el modo de
enfriamiento calefacción y modo seco,cuando se selecciona
el modo de ventilador solamente se ajustara a una velocidad
del ventilador baja.
Cambie el modo o presione el botón de ahorro de energía de
nuevo para cancelar esta función
Nota: La velocidad del ventilador yla temperatura no puede
ser ajustada bajo este modo.la función “TURBO” no puede
ser usada en este caso.
Smart
Turbo
Display Off
Smart
Turbo
Display Off
Smart
Turbo
Display Off

13
11.- Función sueño
El modo sueño SLEEP de energía puede activarse en el
modo de operación de Enfriamiento Calefacción solamente. El
aparato se apagará automáticamente después de operar por 8
horas, la velocidad del ventilador se ajustara automáticamente
a una baja velocidad.
Cada vez que presione el botón SLEEP el modo de operación
es cambiado en la secuencia siguiente:
Sleep 1 Sleep 2 Sleep 3 Sleep 4 Salir
Para seleccionar el modo apropiado para dormir se
recomiendan la siguientes funciones
SLEEP 1 Función para dormir que se recomienda para
niños desde recién nacidos a 12 años
SLEEP 2 Función para dormir que se recomienda para
Jóvenes Adolescentes de 12 a 18 años
SLEEP 3 Función para dormir que se recomienda para
adultos de 19 a 59 años
SLEEP 4 Función para dormir que se recomienda para
personas de la tercera edad mayores a los 60 años
Cambie el modo o presione el botón de ahorro de energía de
nuevo para cancelar esta función
Nota: Al presionar los botones de modo ,TURBO,SLEEP,
SMART,ON/OFF, se desactivara la función PERFECT SLEEP
Smart
Turbo
Display Off

14
MANTENIMIENTO
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el aparato del suministro eléctrico antes
de realizar cualquier servicio de mantenimiento o
limpieza.
No derrame líquidos directamente sobre el aparato.
No seguir estas instrucciones puede ocasionar la
muerte, incendio o choque eléctrico.
Limpieza del filtro de aire
Limpieza del panel frontal de la unidad interior
1. Desconecte la unidad de la alimentación
Primero apague el electrodoméstico antes de desconectarlo
de la corriente eléctrica.
2. Remueva el panel frontal
Abra el panel frontal como se muestra con las flechas (Fig. A).
Jale las ranuras en el lado del panel frontal con fuerza para
remover el panel frontal (Fig. B).
3. Limpie el panel frontal
Limpie con un trapo suave y seco. Utilice agua tibia (debajo
de 40°C) para limpiar el electrodoméstico si está muy sucio.
Deje secar después de limpiar.
4. Vuelva a cerrar el panel frontal.
Cierre el panel frontal empujando hacia abajo.
Nota:
•No utilice sustancias como gasolina o polvo para
pulir en la limpieza del electrodoméstico.
•No salpique agua en la unidad de interior, ¡es
peligroso! Puede causar un choque eléctrico.
Limpieza del filtro de aire
Es necesario limpiar el filtro de aire después de utilizarlo por
720 horas aproximadamente. Limpie el filtro de aire cada dos
semanas si el aire acondicionado está operando en un
ambiente extremadamente polvoso.
1. Desconecte de la fuente de alimentación
Primero apague el electrodoméstico antes de desconectarlo
de la corriente eléctrica.
2. Remueva el filtro de aire (Fig. C)
1. Abra el panel frontal.
2. Presione la agarradera del filtro suavemente.
3. Deslice el filtro hacia afuera.
3. Limpieza del filtro de aire (Fig. D)
Si el filtro está muy sucio, límpielo con una solución de agua
tibia y detergente neutral.
Después de limpiar déjelo secar.
4. Vuelva a instalar el filtro.
ZPasppa

15
Importante:
Limpie el filtro de aire cada dos semanas si el acondicionador de aire se utiliza en un ambiente con polvo abundante.
PROTECCIÓN
Contaminación acústica
•Instale el acondicionador de aire en un lugar que soporte bien su peso para lograr un funcionamiento silencioso.
•Instale la unidad exterior en un lugar en el que la expulsión de aire y el ruido del funcionamiento no moleste a los vecinos.
•No coloque objetos delante de la salida de aire de la unidad exterior, pues puede afectar al funcionamiento y hacer que
aumente el nivel de ruido.
Características del modo de CALEFACCIÓN
Precalentamiento
Al principio del funcionamiento en el modo de calefacción, el flujo de aire de la unidad interior tarda de 2 a 5 minutos en salir.
Descongelación
En el modo de calefacción, el aparato descongela (deshiela) para aumentar su eficacia. Este procedimiento suele requerir de 2
a 10 minutos. Durante la descongelación, el ventilador deja de funcionar. Una vez finalizada la descongelación, vuelve al modo
de calefacción de manera automática.
*NOTA: El modo de calefacción NO está disponible en los modelos de acondicionadores de aire de sólo refrigeración.
Modo de operación
ENFRIAMIENTO
Condiciones de operación
Importante:
El dispositivo protector puede dispararse y parar el aparato en los casos abajo mencionados:
Temperatura exterior superior 45°C
Temperatura exterior inferior 21°C
Temperatura cuarto superior 32°C
Temperatura cuarto inferior 21°C
CALEFACCIÓN
Temperatura exterior superior 24°C
Temperatura exterior inferior -7°C
Temperatura cuarto superior 27°C
Temperatura cuarto inferior 20°C

16
SOLUCIÓN DE PROBLEMAS
Usted puede resolver fácilmente muchos problemas frecuentes del acondicionador de aire ahorrándose el costo de una llamada
de servicio. Pruebe las sugerencias que se incluyen a continuación para ver si puede resolver el problema sin ayuda.
PROBLEMA
COMPRUEBE
•¿Está quemado el dispositivo de protección o el
fusible? El dispositivo de protección puede prevenir
que la unidad funcione.
•¿Están agotadas las pilas del mando a distancia?
•¿Está desconectado el suministro eléctrico?
•¿Está sucio el filtro de aire?
•¿Están obstruidos los orificios de entrada y salida
del acondicionador de aire?
•¿Se ha fijado la temperatura correctamente?
•Si hay fuertes interferencias (exceso de electricidad
estática o voltaje incorrecto del suministro
eléctrico), el funcionamiento será irregular. Apague
el aparato y vuelva a encenderlo pasados 2-3
segundos.
•Al cambiar de modo durante el funcionamiento,
puede haber una demora de 3 minutos.
•Este olor puede tener otro origen, como el
mobiliario, cigarro o cualquier otro el cual es
succionado por la unidad y soplado por el equipo
junto con el aire frio.
•Provocado por el refrigerante en movimiento en el
acondicionador de aire; no es un desperfecto.
•Sonido de deshielo en modo de calentamiento
•Este ruido se produce durante la expansión o
contracción del panel frontal a causa del cambio de
temperatura; no es un desperfecto.
•El vapor se genera cuando el aire del ambiente es
muy frío en el modo de refrigeración o
deshumidificación.

17
INSTRUCCIONES DE INSTALACIÓN

18
Seleccione la mejorubicación
Ubicación para instalar la unidad interior
•Lugares en los que no haya obstáculos cerca de la salida de
aire y éste pueda llegar con facilidad a todos los rincones.
•Lugares en los que se pueda instalar tubería y realizar
orificios de pared con facilidad.
•Observe la distancia necesaria entre el techo y la pared, de
acuerdo con el diagrama de cableado.
•Lugares en los que el filtro de aire pueda retirarse con
facilidad.
•Mantenga la unidad y el mando a distancia a 1 m o más de
distancia del televisor, la radio, etc.
•No coloque cerca de la entrada de aire objetos que puedan
obstruirla.
•Un lugar que soporte el peso y que no aumente los ruidos y
vibraciones provocados por el funcionamiento.
Ubicación para la instalación delaunidad exterior
•Realice la instalación en un lugar adecuado y bien ventilado;
evite hacerlo en lugares en los que pueda haber fugas de
gas flamable.
•Mantenga la distancia necesaria desde la pared.
•No instale la unidad exterior en un lugar sucio y con
manchas de grasa, cerca de una salida de gas vulcanizante
ni en lugares de costa con gran salinidad.
•Evite instalar la unidad junto a una carretera, donde podría
recibir salpicaduras de agua sucia.
•Utilice una base fija que no aumente el ruido de
funcionamiento de la unidad. Se recomienda el uso de
alguna goma sintética en las bases de la unidad exterior.
•Evite que la salida de aire quede obstruida.
•Instálela donde la descarga de aire y el ruido de
funcionamiento no moleste a los vecinos.
Modelo Largo de
tubería al
empacar (m)
Límite
permido de
tubería (m)
Límite de diferencia
en elevación (m)
Candad adicional
de gas refrigerante
requerida (g/m)
SWA1040Q 4 15 4 20
SWA2040Q 4 15 4 20
Unidad exterior
Unidad interior
La distancia
máxima sin
extensión de
tubería es de
3 metros.
La distancia
máxima de la
tubería es de
15 metros.
Unidad exterior
Unidad interior
La distancia
máxima sin
extensión de
tubería es de
4 metros.
La distancia
máxima de la
tubería es de
Unidad
exterior
Unidad
interior
La
distancia
m
á
xima
de la
tuber
í
a
es
de
15 metros
.
La
distancia
m
á
xima
sin
extensi
ó
n
de
tuber
í
a
es
de
3 metros.
Unidad
exterior
Unidad
interior
La
distancia
m
á
xima
de la
tuber
í
a
es
de
.
La
distancia
m
á
xima
sin
extensi
ó
n
de
tuber
í
a
es
de
4 metros.
SWA3020Q 4 15 4 20
SWA4020Q 4 15 4 20
SWA3120Q 4 15 4 20
SWA4120Q 4 15 4 20
SWA3220Q 4 15 4 30
SWA4220Q 4 15 4 30

19
Instalación de la unidad interior (evaporadora)
1. Instalación de la placa de soporte
•Elija una ubicación para instalar la placa de soporte, teniendo en cuenta la posición de la unidad interior (evaporadora) y la
dirección de la tubería.
•Ajuste la placa de montaje en sentido horizontal con una regla de nivel horizontal.
•Realice orificios de 32 mm (1 ¼”) de profundidad en la pared para fijar la placa.
•Introduzca los taquetes de plástico en los orificios y a continuación fije la placa de montaje con tornillos de rosca.
•Compruebe que la placa de montaje queda bien fijada. A continuación realice un orificio para la tubería.
NOTA: La forma del soporte de montaje puede ser distinta de que se muestra en la ilustración, pero el sistema de
instalación es similar.
2. Orificio para la tubería
•Decida el lugar del orificio para tubería en función de la
posición de la placa de montaje.
•Realice un orificio de 70 mm en la pared. El orificio debe
estar ligeramente inclinado hacia abajo y hacia afuera.
•Instale la funda plástica en el orificio de la pared para
mantenerla limpia y con buen aspecto.
3.-Instalación de tubería de unidad de interior
•Pase los cables (tubería de líquido y tubería de gas) y los cables a través del orificio en la pared desde afuera o páselos
desde adentro después de haber completado la tubería interior y las conexiones de los cables para conectarse la unidad
exterior.
•Decida si cortará la parte de plástico de acuerdo con la dirección de la tubería (como se muestra abajo).
Suavice los bordes que corte
•Una vez realizadas las conexiones de tubo necesarias, instale la manguera de desagüe. A continuación conecte los cables de
alimentación eléctrica.
Placa de montaje
Tornillo autorroscantes

20
IMPORTANTE:
•Aislamiento térmico de las uniones de
tubería: Envuelva las uniones de tubería
con material aislante térmico y cubra
después con la cinta de vinilo incluida en
su producto.
Aislante térmico en tubería.
•Coloque la manguera de drenado bajo la tubería
•Material aislante Espuma de polietileno de más de 6
mm de ancho
Nota la manguera de drenado es preparada por el usuario
Conexión de tuberías:
a. Utilice dos llaves de tuercas para conectar los tubos de la unidad interior. Preste atención
especial al par de apriete admitido, como se indica a continuación, para evitar que tubos,
conectores y tuercas abocardadas se deformen y dañen.
b. Apriete primero con los dedos y utilice a continuación las llaves de tuercas.
Tamaño del tubo
Par de apriete
Lado de líquido Ø 6,35 mm (1/4") 20 N.m (14.7 lb-ft)
Lado de líquido Ø 9,53 mm (3/8") 35 N.m (25.8 lb-ft)
Lado de gas Ø 12,7 mm (1/2") 55 N.m (40.5 lb-ft)
Lado de gas Ø 16 mm (5/8") 65 N.m (47.9 lb-ft)
Instalación de la unidad exterior
1. Instalación y fijación de la unidad exterior
•Fije mediante pernos y tuercas bien ajustados a un suelo plano y resistente. Si se instala en la pared o en el techo, cerciórese
de fijar bien el soporte para evitar que se mueva a causa de vibraciones o viento fuerte. Se recomienda el uso de alguna
goma sintética en las bases de la unidad exterior.
2. Conexión de tuberías de la unidad exterior
Retire las tapas de las válvulas de paso. Conecte los tubos a las válvulas de paso por
separado, según el par de apriete adecuado.
3. Conexión del cable de la unidad exterior
Vea la sección “Diagrama de cableado”.
NOTA:
El sistema de refrigeración del producto, cuenta con una carga inicial de gas refrigerante desde fábrica.
Refiérase a la etiqueta de identificación de producto ubicada en la unidad condensadora para carga y tipo
de refrigerante; así mismo, refiérase al apartado: “seleccione la mejor ubicación” para añadir carga extra
de refrigerante al extender la distancia entre la unidad evaporadora y la unidad condensadora.
Tubería
pequeña
Cable de
alimentación 1
(para bomba de
calor)
Cable de descongelación
(para bomba de calor)
Manguera de drenaje
(Preparada por el usuario)
Tubería larga
Cable de alimentación
Tubo de aislamiento
térmico
