Whirlpool GLT3034 User manual

GAS SEALED BURNER
COOKTOP
Use and Care Guide
For questions about features, operation/performance
parts, accessories or service, call: 1-800-253-1301.
In Canada, call for assistance 1-800-461-5681, for installation
and service, call: 1-800-807-6777
or visit our website at...
www.whirlpool.com or www.whirlpool.com/canada
TABLE DE CUISSON
À BRÛLEURS
À GAZ SCELLÉS
Guide d’utilisation
et d’entretien
Au Canada, pour assistance, composez le 1-800-461-5681, pour
installation ou service, le 1-800-807-6777
ou visitez notre site web à
www.whirlpool.com/canada
Table of Contents/Table des matières.................. 2
Models/Modèles : SCS3004, GLT3034,
SCS3014, GLT3615,
SCS3614, GLT3634
8285326
®

2
TABLE OF CONTENTS
COOKTOP SAFETY........................................................................3
PARTS AND FEATURES................................................................5
COOKTOP USE ..............................................................................6
Setting the Control Knobs............................................................6
Sealed Surface Burners ...............................................................6
Home Canning .............................................................................7
Cookware .....................................................................................7
General Cleaning..........................................................................8
TROUBLESHOOTING ....................................................................8
ASSISTANCE OR SERVICE...........................................................9
WARRANTY ..................................................................................10
TABLE DES MATIÈRES
SÉCURITÉ DE LA TABLE DE CUISSON ....................................11
PIÈCES ET CARACTÉRISTIQUES ..............................................13
UTILISATION DE LA TABLE DE CUISSON................................14
Réglage des commandes ..........................................................14
Brûleurs de surface scellés........................................................15
Préparation de conserves à la maison.......................................16
Ustensiles de cuisson ................................................................16
Nettoyage général ......................................................................16
DÉPANNAGE.................................................................................17
ASSISTANCE OU SERVICE.........................................................18
GARANTIE.....................................................................................19

3
COOKTOP SAFETY
You can be killed or seriously injured if you don't
immediately follow instructions.
You can be killed or seriously injured if you don't
follow instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you
what can happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all
safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER”or
“WARNING.”These words mean:
WARNING: If the information in this manual is not followed exactly, a fire or explosion
may result causing property damage, personal injury or death.
–Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this
or any other appliance.
–WHAT TO DO IF YOU SMELL GAS:
•Do not try to light any appliance.
•Do not touch any electrical switch.
•Do not use any phone in your building.
•Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's
instructions.
•If you cannot reach your gas supplier, call the fire department.
–Installation and service must be performed by a qualified installer, service agency or
the gas supplier.

4
SAVE THESE INSTRUCTIONS
WARNING: To reduce the risk of fire, electrical
shock, injury to persons, or damage when using the
cooktop, follow basic precautions, including the
following:
■CAUTION: Do not store items of interest to
children in cabinets above the cooktop –children
climbing on the cooktop to reach items could be
seriously injured.
■Proper Installation –The cooktop, when installed,
must be electrically grounded in accordance with
local codes or, in the absence of local codes, with
the
National Electrical Code, ANSI/NFPA 70 or the
Canadian Electrical Code, Part 1.
Be sure the
cooktop is properly installed and grounded by a
qualified technician.
■This cooktop is equipped with a three-prong
grounding plug for your protection against shock
hazard and should be plugged directly into a properly
grounded receptacle. Do not cut or remove the
grounding prong from this plug.
IMPORTANT SAFETY INSTRUCTIONS
■Disconnect the electrical supply before servicing
the cooktop.
■Never Use the Cooktop for Warming or Heating the
Room.
■Injuries may result from the misuse of the cooktop
such as stepping, leaning, or sitting on the top
surface.
■Maintenance –Keep cooktop area clear and free
from combustible materials, gasoline, and other
flammable vapors and liquids.
■Storage on the cooktop –Flammable materials
should not be stored on or near surface units.
■Top burner flame size should be adjusted so it does
not extend beyond the edge of the cooking utensil.
The California Safe Drinking Water and Toxic Enforcement Act requires the Governor of California to publish a list
of substances known to the State of California to cause cancer, birth defects, or other reproductive harm, and
requires businesses to warn of potential exposure to such substances.
WARNING: This product contains a chemical known to the State of California to cause cancer, birth defects, or
other reproductive harm.
This appliance can cause low-level exposure to some of the substances listed, including benzene, formaldehyde,
carbon monoxide, toluene, and soot.

5

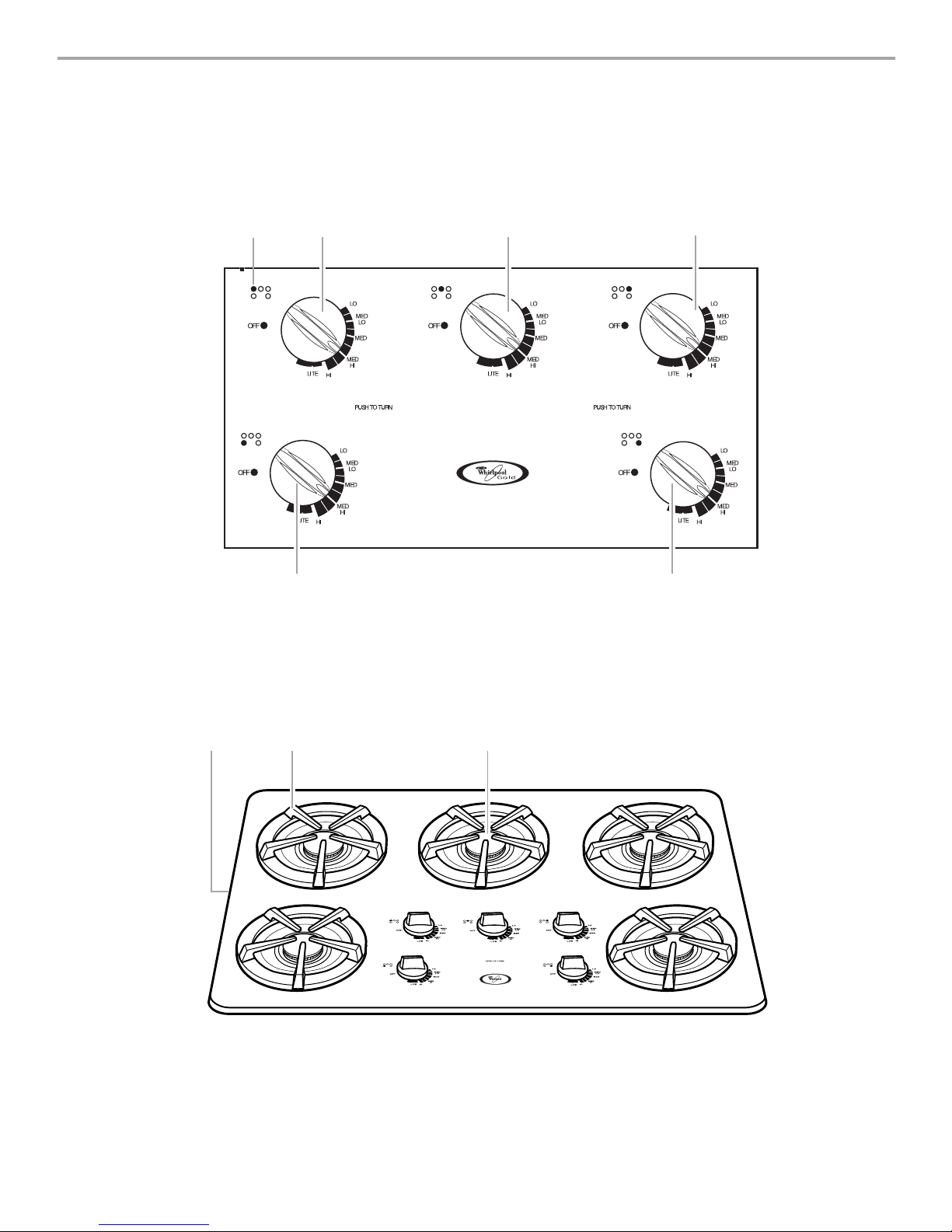

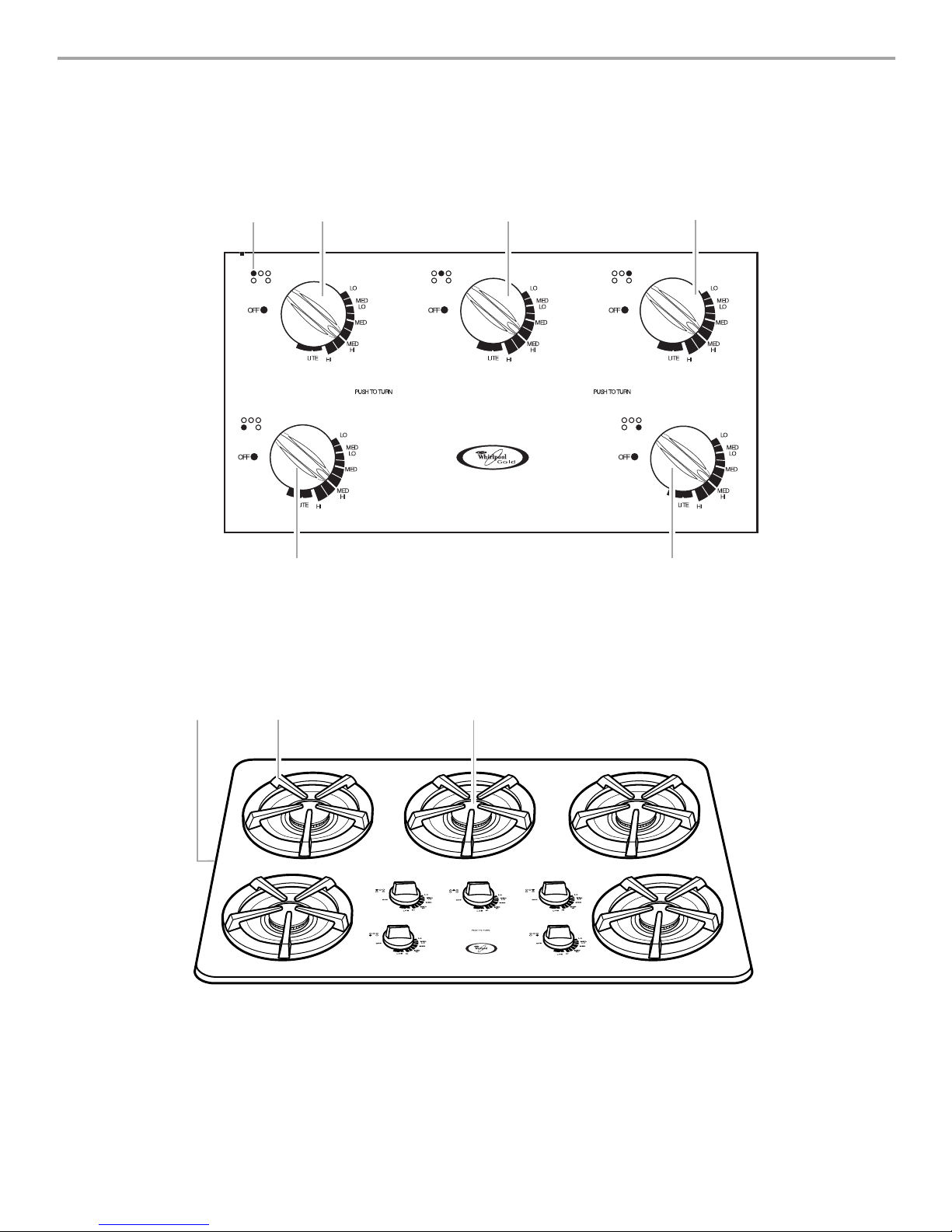

PARTS AND FEATURES
This manual covers different models. The cooktop you have purchased may have some or all of the items listed. The locations and
appearances of the features shown here may not match your model.
Control Panel
Cooktop
1. Surface Burner Locator
2. Left Rear Burner Control Knob
3. Center Rear Burner Control Knob
4. Right Rear Burner Control Knob
5. Left Front Burner Control Knob (POWER™ Burner)
6. Right Front Burner Control Knob
2
134
56
1. Model and Serial Number Plate
(under cooktop) 2. Surface Burner Grate 3. Surface Burner Cap
2
13
Gold

6
COOKTOP USE
Setting the Control Knobs
Electric ignitors automatically light the surface burners when
control knobs are turned to LITE.
Before setting a control knob, place filled cookware on the grate.
Do not operate a burner using empty cookware or without
cookware on the grate.
To Set:
1. Push in and turn knob counterclockwise to LITE.
All four surface burners will click. Only the burner with the
control knob turned to LITE will produce a flame.
2. Turn knob anywhere between HI and LO. Use the following
chart as a guide when setting heat levels.
Power failure
In case of prolonged power failure, the surface burners can be lit
manually. Hold a lit match near a burner and turn knob
counterclockwise to LITE. After burner lights, turn knob to
setting.
Burner Use Suggestions:
Use the right front, right rear or left rear burners for simmering, or
for cooking smaller quantities of food requiring small cookware.
Use the left front POWER™Burner for bringing liquids to a rapid
boil, cooking large quantities of food, or for deep-fat frying
requiring large cookware.
Sealed Surface Burners
IMPORTANT: Do not obstruct the flow of combustion and
ventilation air around the burner grate edges.
Burner cap: Always keep the burner cap in place when using a
surface burner. A clean burner cap will help prevent poor ignition
and uneven flames. Always clean the burner cap after a spillover
and routinely remove and clean the caps according to the
“General Cleaning”section.
Gas tube opening: Gas must flow freely throughout the gas tube
opening for the burner to light properly. Keep this area free of soil
and do not allow spills, food, cleaning agents or any other
material to enter the gas tube opening. Protect it from spillovers
by always using a burner cap.
SETTING RECOMMENDED USE
LITE ■Light the burner.
HI ■Start food cooking.
■Bring liquid to a boil.
Medium HI ■Hold a rapid boil.
■Quickly brown or sear food.
■To fry chicken.
MED ■Maintain a slow boil.
■Fry or sautéfoods.
■Cook soups, sauces and gravies.
Medium LO ■Stew or steam food.
■Simmer.
LO ■Keep food warm.
■Melt chocolate or butter.
WARNING
Fire Hazard
Do not let the burner flame extend beyond the
edge of the pan.
Turn off all controls when not cooking.
Failure to follow these instructions can result in
death or fire.
1. Burner cap
2. Burner base
3. Alignment pins
4. Ignitor
5. Gas tube opening
1. 1-1¹⁄₂ in. (25-38 mm)
2. Burner ports
REMEMBER: When cooktop is in use, the entire cook-
top area may become hot.
1
24
5
3
2
1

7
Burner ports: Check burner flames occasionally for proper size
and shape as shown above. A good flame is blue in color, not
yellow. Keep this area free of soil and do not allow spills, food,
cleaning agents or any other material to enter the burner ports.
To Clean:
IMPORTANT: Before cleaning, make sure all controls are off and
the oven and cooktop are cool. Do not use oven cleaners, bleach
or rust removers.
1. Remove the burner cap from the burner base and clean
according to “General Cleaning”section.
2. Clean the gas tube opening with a damp cloth.
3. Clean clogged burner ports with a straight pin as shown. Do
not enlarge or distort the port. Do not use a wooden
toothpick. If the burner needs to be adjusted, contact a
trained repair specialist.
4. Replace the burner cap, making sure the alignment pins are
properly aligned with the burner cap.
5. Turn on the burner. If the burner does not light, check cap
alignment. If the burner still does not light, do not service the
sealed burner yourself. Contact a trained repair specialist.
Home Canning
When canning for long periods, alternate the use of surface
cooking areas, elements or surface burners between batches.
This allows time for the most recently used areas to cool.
■Center the canner on the grate or largest surface cooking
area or element. Canners should not extend more than 1 in.
(2.5 cm) outside the cooking area.
■Do not place canner on two surface cooking areas, elements
or surface burners at the same time.
■On ceramic glass models, only use flat-bottomed canners.
■On coil element models, the installation of a Canning Unit Kit
is recommended. If not installed, the life of the coil element
will be shortened. See “Assistance or Service”for ordering
instructions.
■For more information, contact your local U.S. Government
Agricultural Department Extension Office. In Canada, contact
Agriculture Canada. Companies that manufacture home
canning products can also offer assistance.
Cookware
IMPORTANT: Never leave empty cookware on a hot surface
cooking area, element or surface burner.
Ideal cookware should have a flat bottom, straight sides, a well-
fitting lid and the material should be of medium-to-heavy
thickness.
Rough finishes may scratch the cooktop. Aluminum and copper
may be used as a core or base in cookware. However, when used
as a base it can leave permanent marks on the cooktop or grates.
Cookware material is a factor in how quickly and evenly heat is
transferred, which affects cooking results. A non-stick finish has
the same characteristics as its base material. For example,
aluminum cookware with a non-stick finish will take on the
properties of aluminum.
Use the following chart as a guide for cookware material
characteristics.
1. Incorrect
2. Correct
1
2
COOKWARE CHARACTERISTICS
Aluminum ■Heats quickly and evenly.
■Suitable for all types of cooking.
■Medium or heavy thickness is best for
most cooking tasks.
Cast iron ■Heats slowly and evenly.
■Good for browning and frying.
■Maintains heat for slow cooking.
Ceramic or
Ceramic glass
■Follow manufacturer’s instructions.
■Heats slowly, but unevenly.
■Ideal results on low to medium heat
settings.
Copper ■Heats very quickly and evenly.
Earthenware ■Follow manufacturer’s instructions.
■Use on low heat settings.
Porcelain
enamel-on-
steel or cast
iron
■See stainless steel or cast iron.
Stainless steel ■Heats quickly, but unevenly.
■A core or base of aluminum or copper
on stainless steel provides even
heating.

8
General Cleaning
IMPORTANT: Before cleaning, make sure all controls are off and
the oven and cooktop are cool. Always follow label instructions
on cleaning products.
Soap, water and a soft cloth or sponge are suggested first unless
otherwise noted.
EXTERIOR PORCELAIN ENAMEL SURFACES
(on some models)
Food spills containing acids, such as vinegar and tomato, should
be cleaned as soon as the entire appliance is cool. These spills
may affect the finish.
■Glass cleaner, mild liquid cleaner or non-abrasive scrubbing
pad:
Gently clean around the model and serial number plate
because scrubbing may remove numbers.
STAINLESS STEEL (on some models)
Do not use soap-filled scouring pads, abrasive cleaners, Cooktop
Polishing Creme, steel-wool pads, gritty wash cloths or some
paper towels. Damage may occur.
Rub in direction of grain to avoid damaging.
■Stainless Steel Cleaner & Polish (not included):
See “Assistance or Service”section to order.
■Liquid detergent or all-purpose cleaner:
Rinse with clean water and dry with soft, lint-free cloth.
■Vinegar for hard water spots
COOKTOP CONTROLS
Do not use steel wool, abrasive cleansers or oven cleaner.
Do not soak knobs.
When replacing knobs, make sure knobs are in the OFF position.
On some models, do not remove seals under knobs.
■Soap and water or dishwasher:
Pull knobs straight away from control panel to remove.
CONTROL PANEL
Do not use abrasive cleaners, steel-wool pads, gritty wash cloths
or some paper towels. Damage may occur.
■Glass cleaner and soft cloth or sponge:
Apply glass cleaner to soft cloth or sponge, not directly on
panel.
PORCELAIN-COATED GRATES AND CAPS
Food spills containing acids, such as vinegar and tomato, should
be cleaned as soon as the cooktop, grates and caps are cool.
These spills may affect the finish.
To avoid chipping, do not bang grates and caps against each
other or hard surfaces such as cast iron cookware.
Do not reassemble caps on burners while wet.
Do not clean in the Self-Cleaning cycle.
■Non-abrasive plastic scrubbing pad and mildly abrasive
cleanser:
Clean as soon as cooktop, grates and caps are cool.
■Dishwasher (grates only, not caps):
Use the most aggressive cycle.
SURFACE BURNERS
Sealed Burner models
See “Sealed Surface Burners”section.
TROUBLESHOOTING
Try the solutions suggested here first in order to avoid the
cost of an unnecessary service call.
Nothing will operate
■Is the power supply cord unplugged?
Plug into a grounded 3 prong outlet.
■Has a household fuse been blown or has the circuit
breaker been tripped?
Replace the fuse or reset the circuit.
Surface burners will not operate
■Is this the first time the surface burners have been used?
Turn on any one of the surface burner knobs to release air
from the gas lines.
■Is the control knob set correctly?
Push in knob before turning to a setting.
■Are the burner ports clogged?
On sealed burner models, see “Sealed Surface Burners”
section.
Surface burner flames are uneven, yellow and/or noisy
■Are the burner ports clogged?
On sealed burner models, see “Sealed Surface Burners”
section.
■On models with caps, are the burner caps positioned
properly?
See “Sealed Surface Burners”section.
■Is the burner damaged?
On models with caps, look for a warped cap. If cap will not
spin freely on a flat surface, painted side down, the cap is
warped. Switch cap with a different surface burner to check
for further warping. Contact a service technician or see
“Assistance or Service”section.
■Is propane gas being used?
The appliance may have been converted improperly.
Contact a service technician or see “Assistance or Service”
section.

9
Surface burner makes popping noises
■Is the burner wet?
Let it dry.
Excessive heat around cookware on cooktop
■Is the cookware the proper size?
Use cookware about the same size as the surface cooking
area, element or surface burner. Cookware should not extend
more than 1 in. (2.5 cm) outside the cooking area.
Cooktop cooking results not what expected
■Is the proper cookware being used?
See “Cookware”section.
■Is the control knob set to the proper heat level?
See “Setting the Control Knobs”section.
■Is the appliance level?
Level the appliance. See the Installation Instructions.
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check
“Troubleshooting.”It may save you the cost of a service call. If
you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
only use FSP®replacement parts. FSP®replacement parts will fit
right and work right because they are made with the same
precision used to build every new WHIRLPOOL®appliance.
To locate FSP®replacement parts in your area, call our Customer
Interaction Center telephone number or your nearest Whirlpool
designated service center.
In the U.S.A.
Call the Whirlpool Customer Interaction Center
toll free: 1-800-253-1301.
Our consultants provide assistance with:
■Features and specifications on our full line of appliances.
■Installation information.
■Use and maintenance procedures.
■Accessory and repair parts sales.
■Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
■Referrals to local dealers, repair parts distributors, and
service companies. Whirlpool designated service technicians
are trained to fulfill the product warranty and provide after-
warranty service, anywhere in the United States.
To locate the Whirlpool designated service company in your
area, you can also look in your telephone directory Yellow
Pages.
For further assistance
If you need further assistance, you can write to Whirlpool
Corporation with any questions or concerns at:
Whirlpool Brand Home Appliances
Customer Interaction Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
In Canada
For product related questions, please call the Whirlpool Canada
Inc. Customer Interaction Center toll free:
1-800-461-5681 Monday to Friday 8:30 a.m. - 6:00 p.m. (EST),
and Saturday 8:30 a.m. - 4:30 p.m. (EST).
Our consultants provide assistance with:
■Features and specifications on our full line of appliances.
■Referrals to local dealers.
For parts, accessories and service in Canada
Call 1-800-807-6777. Whirlpool Canada Inc. designated service
technicians are trained to fulfill the product warranty and provide
after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to Whirlpool Canada
Inc. with any questions or concerns at:
Customer Interaction Center
Whirlpool Canada Inc.
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.

10
WHIRLPOOL
®
COOKTOP, BUILT-IN OVEN AND RANGE WARRANTY
ONE-YEAR FULL WARRANTY
For one year from the date of purchase, when this appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation will pay for FSP®replacement parts and repair labor to correct defects in materials or
workmanship. Service must be provided by a Whirlpool designated service company.
SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CLEANTOP®COOKTOP
On ceramic glass ranges and ceramic glass cooktops, in the second through fifth years from the date of purchase, when this appliance
is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation will pay for FSP®
replacement parts for the CLEANTOP®ceramic glass cooktop.
Whirlpool Corporation warrants that the ceramic glass cooktop will not discolor, the cooktop pattern will not wear off, the rubber seal
between the ceramic glass cooktop and porcelain edge will not crack, the ceramic glass cooktop will not crack due to thermal shock
and the surface unit elements will not burn out.
Whirlpool Corporation will not pay for:
1. Service calls to correct the installation of your appliance, to instruct you how to use your appliance, to replace house fuses or
correct house wiring, or to replace owner-accessible light bulbs.
2. Repairs when your appliance is used in other than normal, single-family household use.
3. Pickup and delivery. Your appliance is designed to be repaired in the home.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, improper installation, acts of God or use of products not
approved by Whirlpool Corporation or Whirlpool Canada Inc.
5. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. In Canada, travel or transportation expenses for customers who reside in remote areas.
8. Any labor costs during the limited warranty period.
WHIRLPOOL CORPORATION AND WHIRLPOOL CANADA INC. SHALL NOT BE LIABLE
FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.
Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation
may not apply to you. This warranty gives you specific legal rights and you may also have other rights which may vary from state to
state or province to province.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine
if another warranty applies.
If you need service, first see the “Troubleshooting”section of this book. After checking “Troubleshooting,”additional help can be found
by checking the “Assistance or Service”section or by calling the Whirlpool Customer Interaction Center, 1-800-253-1301 (toll-free),
from anywhere in the U.S.A. For parts and service in Canada, please call 1-800-807-6777. For product related questions in Canada,
please call 1-800-461-5681.5/00
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to
better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label/plate, located on your appliance as shown in the
“Parts and Features”section.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number__________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________

11
SÉCURITÉDE LA TABLE DE CUISSON
Risque possible de décès ou de blessure grave si
Risque possible de décès ou de blessure grave
si vous ne suivez pas les instructions.
Tous les messages de sécuritévous diront quel est le danger potentiel et vous disent comment réduire le risque de
qui peut se produire en cas de non-respect des instructions.
Votre sécuritéet celle des autres est très importante.
Nous donnons de nombreux messages de sécuritéimportants dans ce manuel et sur votre appareil ménager.
Ce symbole d’alerte de sécuritévous signale les dangers potentiels de décès et de blessures graves
Tous les messages de sécuritésuivront le symbole d’alerte de sécuritéet le mot “DANGER”ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Assurez-vous de toujours lire tous les messages de sécuritéet de vous y conformer.
àvous et àd’autres.
Voici le symbole d’alerte de sécurité.
vous ne suivez pas immédiatement les instructions.
blessure et ce
AVERTISSEMENT : Pour votre sécurité, les renseignements dans ce manuel doivent
être observés pour réduire au minimum les risques d’incendie ou d’explosion ou pour
éviter des dommages au produit, des blessures ou un décès.
–Ne pas entreposer ni utiliser de l’essence ou d’autres vapeurs ou liquides inflammables
àproximitéde cet appareil ou de tout autre appareil électroménager.
–QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :
•Ne pas tenter d’allumer un appareil.
•Ne pas toucher àun commutateur électrique.
•Ne pas utiliser le téléphone se trouvant sur les lieux.
•Appeler immédiatement le fournisseur de gaz d’un téléphone voisin. Suivre
ses instructions.
•Àdéfaut de joindre votre fournisseur de gaz, appeler les pompiers.
–L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence
de service ou le fournisseur de gaz.

12
AVERTISSEMENT : Pour réduire le risque
d’incendie, de choc électrique, de blessures ou de
dommages lors de l’utilisation de la table de cuisson, il
convient d’observer certaines précautions élémentaires
dont les suivantes :
■MISE EN GARDE –Ne pas remiser dans des
armoires au-dessus de la table de cuisson, des
objets que des enfants pourraient vouloir atteindre.
Les enfants pourraient se blesser gravement en
grimpant sur la table de cuisson.
■Installation appropriée –La table de cuisson
lorsqu’elle est correctement installée doit être reliée
àla terre conformément aux codes locaux ou, en
l’absence de codes locaux, selon le
Code national
électrique, ANSI/NFPA70 ou le Code canadien des
installations électriques, Partie 1.
S’assurer que la
table de cuisson est correctement installée et reliée
àla terre par un technicien qualifié.
■La table de cuisson est munie d’une fiche de liaison
àla terre àtrois broches pour votre protection contre
les risques de choc électrique et doit être branchée
directement dans une prise de courant bien reliée à
la terre. Ne pas couper ni enlever la broche de liaison
àla terre de cette fiche.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
■Débrancher l’alimentation électrique avant
d’exécuter des réparations àla table de cuisson.
■Ne pas utiliser la table de cuisson comme source
de chauffage ou de réchauffage d’une pièce.
■Des blessures peuvent survenir du mauvais usage
de la table de cuisson tel que se tenir debout sur la
surface, se pencher ou s’asseoir sur le dessus de la
surface.
■Entretien –Garder l’espace autour de la table de
cuisson dégagéet exempt de matériaux
combustibles, d’essence et d’autres vapeurs et
liquides inflammables.
■Remisage sur la table de cuisson –Des produits
inflammables ne doivent pas être remisés sur ou
près des éléments de surface.
■La taille de la flamme des brûleurs de surface
devrait être ajustée de sorte qu’elle ne dépasse pas
le bord d’un ustensile de cuisson.
CONSERVEZ CES INSTRUCTIONS

13
PIÈCES ET CARACTÉRISTIQUES
Ce manuel couvre différents modèles. La table de cuisson que vous avez achetée peut avoir certaines ou toutes les caractéristiques
indiquées. Les emplacements et les apparences des caractéristiques illustrés ici peuvent ne pas correspondre àceux du modèle que
vous avez.
Tableau de commande
Table de cuisson
1. Localisateur du brûleur de surface
2. Bouton de commande du brûleur arrière
gauche
3. Bouton de commande du brûleur arrière
central
4. Bouton de commande du brûleur arrière
droit
5. Bouton de commande du brûleur avant
gauche (brûleur POWER™)
6. Bouton de commande du brûleur avant droit
2
134
56
1. Plaque signalétique des numéros de modèle
et de série (sous la table de cuisson) 2. Grille de brûleur de surface 3. Chapeau de brûleur de surface
2
13
Gold

14
UTILISATION DE LA TABLE
DE CUISSON
Réglage des commandes
Les allumeurs électriques allument automatiquement les brûleurs
de surface lorsque les boutons de commande sont tournés à
LITE (allumage).
Avant de régler un bouton de commande, placer l’ustensile de
cuisson rempli sur la grille. Ne pas faire fonctionner un brûleur
avec un ustensile vide ou sans avoir un ustensile de cuisson sur
la grille.
Réglage :
1. Appuyer sur le bouton de commande et le tourner dans le
sens antihoraire àLITE.
Les quatre brûleurs de surface émettront un bruit sec. Seul le
brûleur dont le bouton est tournéàLITE produira une flamme.
2. Tourner le bouton àtoute position entre HI et LO. Utiliser le
tableau comme guide lors du réglage des niveaux de chaleur.
Panne de courant
En cas de panne prolongée, les brûleurs de surface peuvent être
allumés manuellement. Tenir une allumette allumée près d’un
brûleur et tourner le bouton dans le sens antihoraire àLITE.
Après l’allumage, tourner le bouton au réglage désiré.
Suggestions d’utilisation des brûleurs
Utiliser les brûleurs avant droit, arrière droit ou arrière gauche
pour faire mijoter ou faire cuire de petites quantités d’aliments
nécessitant de petits ustensiles de cuisson.
Utiliser le brûleur avant gauche POWER™pour porter
rapidement les liquides àébullition, faire cuire de grandes
quantités d'aliments ou pour la friture nécessitant de grands
ustensiles de cuisson.
AVERTISSEMENT
Risque d'incendie
La flamme d'un brûleur ne devrait pas dépasser le
bord du récipient de cuisson.
Fermer tous les réglages lorsque la cuisson est
terminée.
Le non-respect de ces instructions peut causer
un décès ou un incendie.
RÉGLAGE UTILISATION RECOMMANDÉE
LITE ■Allumer le brûleur.
HI ■Commencer la cuisson des
aliments.
■Amener un liquide àébullition.
Medium HI ■Maintenir une ébullition rapide.
■Brunir ou saisir rapidement les
aliments.
■Frire du poulet.
MED ■Maintenir une ébullition lente.
■Frire et sauter les aliments.
■Cuire les soupes et sauces.
Medium LO ■Préparer un ragoût ou étuver des
aliments.
■Mijoter.
LO ■Maintenir les aliments chauds.
■Faire fondre le chocolat ou beurre.
N’OUBLIEZ PAS : Quand l’appareil est utilisé, toute
la surface de la table de cuisson peut devenir chaude.

15
Brûleurs de surface scellés
IMPORTANT : Ne pas entraver l’écoulement de gaz de
combustion et de l’air de ventilation autour des bords des grilles
de brûleur.
Chapeau de brûleur : Toujours garder le chapeau du brûleur en
place lorsqu’un brûleur est utilisé. Un chapeau de brûleur propre
empêche le mauvais allumage et une flamme inégale. Toujours
nettoyer le chapeau de brûleur après un renversement et enlever
et nettoyer régulièrement les chapeaux conformément àla
section “Nettoyage général”.
Ouverture du tube d’arrivée de gaz : Pour que la flamme
s’allume convenablement, il faut que le gaz puisse passer
librement àtravers l’orifice. Il est essentiel que cette zone
demeure exempte de souillures et veiller àce que les
renversements, aliments, agents de nettoyage ou autre matériau
ne puissent pénétrer dans l’ouverture du tube d’arrivée de gaz.
Le protéger contre les renversements en utilisant toujours un
chapeau de brûleur.
Orifices de brûleur : Examiner occasionnellement les flammes
des brûleurs pour vérifier la taille et la forme des flammes tel
qu’indiquéci-dessous. Une bonne flamme est bleue, non jaune. Il
est essentiel que cette zone demeure exempte de souillures et
veiller àce que les renversements, aliments, agents de nettoyage
ou autre matériau ne puissent pénétrer dans les orifices de
brûleur.
Nettoyage :
IMPORTANT : Avant de faire le nettoyage, s’assurer que toutes
les commandes sont éteintes et que le four et la table de cuisson
sont froids. Ne pas utiliser de nettoyants àfour, eau de Javel ou
décapants àrouille.
1. Enlever le chapeau de brûleur de la base du brûleur et
nettoyer conformément àla section “Nettoyage général”.
2. Nettoyer le tube d’arrivée de gaz avec un linge humide.
3. Nettoyer les orifices de brûleur obstrués avec une épingle
droite tel qu’indiqué. Ne pas agrandir ni déformer les orifices.
Ne pas utiliser un cure-dent en bois. Si le brûleur a besoin
d’être ajusté, faire venir un technicien qualifiépour l’entretien.
4. Réinstaller le chapeau de brûleur et s’assurer que les tiges
d’alignement sur le chapeau sont bien alignées avec la base
des brûleurs.
5. Allumer le brûleur. Si le brûleur ne s’allume pas, vérifier
l’alignement du chapeau. Si le brûleur ne s’allume toujours
pas, ne pas faire vous-même la réparation du brûleur scellé.
Contacter un technicien d’entretien désigné.
1. Chapeau de brûleur
2. Base du brûleur
3. Tiges d’alignement
4. Dispositif d’allumage
5. Ouverture du tube d’arrivée de gaz
1. 1-1¹⁄₂" (25-38 mm)
2. Orifices de brûleur
1
24
5
3
2
1
1. Incorrect
2. Correct
1
2

16
Préparation de conserves àla maison
Lors de la préparation de conserves pendant de longues
périodes, alterner l’utilisation des surfaces de cuisson, des
éléments ou des brûleurs de surface entre les quantités
préparées. Cette alternance permettra aux surfaces les plus
récemment utilisées de refroidir.
■Centrer l’autoclave sur la grille ou la plus grande surface de
cuisson ou sur le plus grand élément. Les autoclaves ne
devraient pas dépasser plus de 1 po (2,5 cm) hors de la
surface de cuisson.
■Ne pas placer l’autoclave sur deux surfaces de cuisson, deux
éléments ou deux brûleurs de surface àla fois.
■Sur les modèles àvitrocéramique, utiliser seulement des
autoclaves àfond plat.
■Sur les modèles avec éléments en spirale, l’installation d’un
nécessaire de préparation de conserves est recommandée.
Si ce nécessaire n’est pas installé, la vie utile de l’élément en
spirale sera raccourcie. Voir “Assistance ou service”pour les
instructions de commande.
■Pour plus de renseignements, contacter Agriculture Canada.
Les compagnies qui fabriquent des produits pour la
préparation de conserves àla maison peuvent aussi offrir de
l’aide.
Ustensiles de cuisson
IMPORTANT : Ne jamais laisser un ustensile de cuisson vide sur
la surface d’une table de cuisson, d’un élément ou d’un brûleur
de surface chauds.
Les ustensiles de cuisson idéals doivent avoir un fond plat, des
parois droites, un couvercle qui ferme bien et le matériau doit être
d’épaisseur moyenne àforte.
Les surfaces rudes peuvent égratigner la table de cuisson.
L'aluminium et le cuivre peuvent être employés comme fond ou
base dans un ustensile de cuisson et peuvent laisser des
marques permanentes sur la table de cuisson ou les grilles.
Le matériau d’un ustensile de cuisson affecte la rapiditéet
l’uniformitéde la transmission de la chaleur, et contribue
ultimement aux résultats de cuisson. Un fini antiadhésif a les
mêmes caractéristiques que son matériau de base. Par exemple,
un ustensile de cuisson en aluminium avec un fini antiadhésif
aura les propriétés de l’aluminium.
Utiliser le tableau suivant comme guide pour les caractéristiques
du matériau d’ustensile de cuisson.
Nettoyage général
IMPORTANT : Avant le nettoyage, s’assurer que toutes les
commandes sont désactivées et que le four et la table de cuisson
sont refroidis. Toujours suivre les instructions sur les étiquettes
des produits nettoyants.
Du savon, de l’eau et un linge doux ou une éponge sont
recommandés, àmoins d’indication contraire.
SURFACES EXTERNES EN ÉMAIL VITRIFIÉ
(sur certains modèles)
Les renversements d’aliments contenant des produits acides,
tels que vinaigre et tomates, devraient être nettoyés dès que la
surface est refroidie. Ces renversements peuvent affecter le fini.
■Nettoyant àvitres, nettoyant doux liquide ou tampon à
récurer non abrasif :
Nettoyer doucement autour de la plaque signalétique des
numéros de modèle et de série car le frottage pourrait en
effacer les chiffres.
USTENSILE CARACTÉRISTIQUES
Aluminium ■Chauffe rapidement et uniformément.
■Convient àtous les genres de
cuisson.
■L’épaisseur moyenne ou forte
convient le mieux pour la plupart des
tâches de cuisson.
Fonte ■Chauffe lentement et uniformément.
■Convient pour le brunissage et la
friture.
■Maintient la chaleur pour une cuisson
lente.
Céramique ou
vitrocéramique
■Suivre les instructions du fabricant.
■Chauffe lentement mais inégalement.
■Les meilleurs résultats sont obtenus
sur les réglages de chaleur basse à
moyenne.
Cuivre ■Chauffe très rapidement et
également.
Marmite en
terre cuite
■Suivre les instructions du fabricant.
■Utiliser des réglages de température
basse.
Acier émailléen
porcelaine ou
fonte émaillée
■Voir acier inoxydable ou fonte.
Acier
inoxydable
■Chauffe rapidement, mais
inégalement.
■Un fond ou une base d’aluminium ou
de cuivre sur l’acier inoxydable
procure un chauffage égal.

17
ACIER INOXYDABLE (sur certains modèles)
Ne pas utiliser des tampons àrécurer garnis de savons,
nettoyants abrasifs, crème àpolir pour table de cuisson,
tampons en laine d’acier, chiffons de lavage rudes ou certains
essuie-tout. Des dommages peuvent survenir.
Frotter dans le sens du grain pour éviter les dommages.
■Nettoyant et poli pour acier inoxydable (non inclus) :
Voir la section “Assistance ou service”pour soumettre une
commande.
■Détergent liquide ou nettoyant tout-usage :
Rincer àl’eau propre et assécher avec un linge doux sans
charpie.
■Vinaigre pour les taches d’eau dure.
BOUTONS DE COMMANDE DE LA TABLE DE CUISSON
Ne pas utiliser de la laine d’acier ou des produits de nettoyage
abrasifs ou un nettoyant pour four.
Ne pas faire tremper les boutons.
Lors de la réinstallation des boutons, s’assurer que chaque
bouton est àla position d’arrêt OFF.
Sur certains modèles, ne pas enlever les joints sous les boutons.
■Savon et eau ou lave-vaisselle :
Tirer les boutons directement hors du tableau de commande
pour les enlever.
TABLEAU DE COMMANDE
Ne pas utiliser des nettoyants abrasifs, tampons en laine d’acier,
chiffons de lavage rudes ou certains essuie-tout en papier. Des
dommages peuvent survenir.
■Un nettoyant àvitre, un linge doux ou une éponge :
Appliquer le nettoyant àvitre sur un linge doux ou une
éponge, et non pas directement sur le tableau.
GRILLES ET CHAPEAUX ÉMAILLÉS
Les renversements d’aliments contenant des acides, tels que le
vinaigre et les tomates, doivent être nettoyés aussitôt que la table
de cuisson, les grilles et les chapeaux sont refroidis. Ces
renversements peuvent affecter le fini.
Pour éviter l’écaillement, ne pas entrechoquer les grilles et les
chapeaux ni les frapper contre des surfaces dures telles que les
ustensiles en fonte.
Ne pas réinstaller les chapeaux sur les brûleurs quand ils sont
mouillés.
Ne pas les nettoyer au moyen du programme d’autonettoyage.
■Tam pon àrécurer en plastique non abrasif et nettoyant
liquide doux légèrement abrasif :
Nettoyer dès que la table de cuisson, les grilles et les
chapeaux sont refroidis.
■Lave-vaisselle (grilles seulement, pas les chapeaux) :
Utiliser le programme le plus intensif.
BRÛLEURS DE SURFACE
Modèles àbrûleurs scellés
Voir la section “Brûleurs de surface scellés”.
DÉPANNAGE
Essayer les solutions suggérées ici d’abord afin d’éviter le
coût d’une visite de service non nécessaire.
Rien ne fonctionne
■Est-ce que le cordon d’alimentation est débranché?
Brancher dans une prise à3 alvéoles reliée àla terre.
■Un fusible est-il grilléou le disjoncteur s’est-il ouvert?
Remplacer le fusible ou remettre le disjoncteur en fonction.
Les brûleurs de surface ne fonctionnent pas
■Est-ce la première fois que les brûleurs de surface sont
utilisés?
Tourner n’importe lequel des boutons de brûleur de surface
pour libérer l’air des canalisations de gaz.
■Le bouton de commande est-il bien réglé?
Pousser sur le bouton avant de le tourner àun réglage.
■Les orifices du brûleur sont-ils obstrués?
Sur les modèles àbrûleurs scellés, voir la section “Brûleurs
de surface scellés”.
Les flammes du brûleur de surface ne sont pas uniformes, sont
de teinte jaune et/ou sont bruyantes
■Les orifices du brûleur sont-ils obstrués?
Sur les modèles àbrûleurs scellés, voir la section “Brûleurs
de surface scellés”.
■Sur les modèles avec chapeaux, les chapeaux de brûleur
sont-ils installés correctement?
Voir la section “Brûleurs de surface scellés”.
■Le brûleur est-il endommagé?
Sur les modèles avec chapeaux, rechercher un chapeau
déformé. Si le chapeau ne tourne pas librement sur une
surface plate, côtépeint vers le bas, le chapeau est déformé.
Échanger le chapeau contre celui d’un brûleur de surface
différent pour vérifier si un autre est déformé. Contacter un
technicien de service ou voir la section “Assistance ou
Service”.
■Utilise-t-on du gaz propane?
Il est possible que l’appareil n’ait pas étéconverti
adéquatement. Contacter un technicien de service ou voir la
section “Assistance ou Service”.

18
Le brûleur de surface émet des bruits d’éclatement
■Le brûleur est-il mouillé?
Le laisser sécher.
Chaleur excessive autour des ustensiles de cuisson sur la
table de cuisson
■L’ustensile est-il de dimension appropriée?
Utiliser un ustensile de cuisson àpeu près de la même
dimension que la surface de cuisson, de l’élément ou du
brûleur de surface. L’ustensile de cuisson ne doit pas
dépasser plus de 1 po (2,5 cm) hors de la surface de cuisson.
Les résultats de cuisson ne sont pas ce qui était prévu
■Un ustensile de cuisson appropriéa-il étéemployé?
Voir la section “Ustensiles de cuisson”.
■Le bouton de commande est-il régléau niveau approprié
de chaleur?
Voir la section “Réglage des commandes”.
■L’appareil est-il d’aplomb?
Niveler l’appareil. Voir les instructions d’installation.
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, consulter la
section “Dépannage”. Ce guide peut vous faire économiser le
coût d’une visite de service. Si vous avez encore besoin d’aide,
suivre les instructions ci-dessous.
Lors d’un appel, veuillez connaître la date d’achat, le numéro de
modèle et le numéro de série au complet de l’appareil. Ces
renseignements nous aideront àmieux répondre àvotre
demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’employer uniquement des pièces de
rechange FSP®. Les pièces de rechange FSP®conviendront et
fonctionneront bien parce qu’elles sont fabriquées avec la même
précision utilisée dans la fabrication de chaque nouvel appareil
WHIRLPOOL®.
Pour obtenir des pièces de rechange FSP®dans votre région,
composer le numéro de téléphone de notre Centre d’interaction
avec la clientèle ou avec le centre de service désignéle plus
proche de Whirlpool.
Pour des questions relatives aux produits, veuillez appeler sans
frais le Centre d’interaction avec la clientèle de Whirlpool Canada
Inc. au :
1-800-461-5681, du lundi au vendredi - de 8 h 00 à18 h 00
(HNE). Samedi - de 8 h 30 à16 h 30 (HNE).
Nos consultants vous renseigneront sur les sujets suivants :
■Caractéristiques et spécifications sur toute notre gamme
d’appareils électroménagers.
■Références aux marchands locaux.
Pour pièces, accessoires et service
Composer le 1-800-807-6777. Les techniciens de service
désignés par Whirlpool Canada Inc. sont formés pour remplir la
garantie des produits et fournir un service après la garantie,
partout au Canada.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez
soumettre par écrit toute question ou préoccupation àWhirlpool
Canada Inc. àl’adresse suivante :
Centre d’interaction avec la clientèle
Whirlpool Canada Inc.
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Veuillez inclure dans votre correspondance un numéro de
téléphone oùon peut vous joindre le jour.

19
GARANTIE SUR LES TABLES DE CUISSON, FOURS ENCASTRÉS ET
CUISINIÈRES WHIRLPOOL
®
GARANTIE COMPLÈTE DE UN AN
Pendant un an àcompter de la date d’achat, lorsque cet appareil est utiliséet entretenu conformément aux instructions jointes ou
fournies avec le produit, Whirlpool Corporation paiera pour les pièces de rechange FSP®et la main-d’oeuvre de réparation pour corriger
les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Whirlpool.
GARANTIE LIMITÉE DE LA DEUXIÈME ÀLA CINQUIÈME ANNÉE SUR LA TABLE DE CUISSON CLEANTOP®
Pour les cuisinières et les tables de cuisson en vitrocéramique, de la deuxième àla cinquième année àcompter de la date d'achat,
lorsque cet appareil est utiliséet entretenu conformément aux instructions jointes ou fournies avec le produit, Whirlpool Corporation
paiera pour les pièces de rechange FSP®pour la table de cuisson en vitrocéramique CLEANTOP®.
Whirlpool Corporation garantit que la table de cuisson en vitrocéramique ne se décolorera pas, le fini ne s'effacera pas, le joint
d'étanchéitéentre la table de cuisson en vitrocéramique et le bord en porcelaine ne se fissurera pas, la table de cuisson en
vitrocéramique ne se fissurera pas suite àun choc thermique et les éléments de l'unitéde surface ne brûleront pas.
Whirlpool Corporation ne paiera pas pour :
1. Les visites de service pour rectifier l’installation de votre appareil ménager, pour enseigner comment utiliser votre appareil, pour
remplacer des fusibles dans la maison ou corriger la filerie de la maison ou pour remplacer des ampoules d’éclairage accessibles
au propriétaire.
2. Les réparations lorsque votre appareil est utiliséàdes fins autres que l’usage unifamilial normal.
3. Le ramassage et la livraison. Votre appareil ménager est conçu pour être réparéàdomicile.
4. Les dommages imputables à: accident, modification, mésusage, abus, incendie, inondation, mauvaise installation, actes de Dieu,
ou utilisation de produits non approuvés par Whirlpool Corporation ou Whirlpool Canada Inc.
5. Réparations aux pièces ou systèmes résultant d’une modification non autorisée faite àl’appareil.
6. Le coût des pièces de rechange ou de la main-d’oeuvre de réparation pour les appareils utilisés en dehors du Canada.
7. Les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous fra is de m ain-d’oeuvre au cours de la période de garantie limitée.
WHIRLPOOL CORPORATION ET WHIRLPOOL CANADA INC. N’ASSUMENT AUCUNE RESPONSABILITÉ
POUR LES DOMMAGES SECONDAIRES OU INDIRECTS.
Certaines provinces ne permettent pas l’exclusion ou la limitation des dommages secondaires ou indirects de sorte que cette exclusion
ou limitation peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez
également jouir d’autres droits qui peuvent varier d’une province àl’autre.
Àl’extérieur du Canada, cette garantie ne s’applique pas. Contacter votre marchand Whirlpool autorisépour déterminer si une
autre garantie s’applique.
Si vous avez besoin de service, voir d’abord “Dépannage”dans ce manuel. Après avoir vérifié“Dépannage”une aide additionnelle peut
être trouvée en vérifiant la section “Assistance ou service”ou en téléphonant au Centre d’interaction avec la clientèle de Whirlpool en
composant le 1-800-461-5681. Pour pièces, accessoires, installation et service, composer le 1-800-807-6777. 5/00
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d’achat ou
d’installation.
Inscrivez les renseignements suivants au sujet de votre appareil
pour mieux obtenir assistance ou service en cas de besoin. Vous
devrez connaître les numéros au complet de modèle et de série.
Cette information est donnée sur la plaque signalétique des
numéros de modèle et de série, située sur votre appareil tel
qu’indiquédans la section “Pièces et caractéristiques”.
Nom du marchand ______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d’achat____________________________________________________

8285326
© 2002 Whirlpool Corporation.
All rights reserved.
Tous droits réservés. ®Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada Inc. Licensee in Canada ®Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., Emploi licenciépar Whirlpool Canada Inc. au Canada
7/02
Printed in U.S.A.
Impriméaux É.-U.
