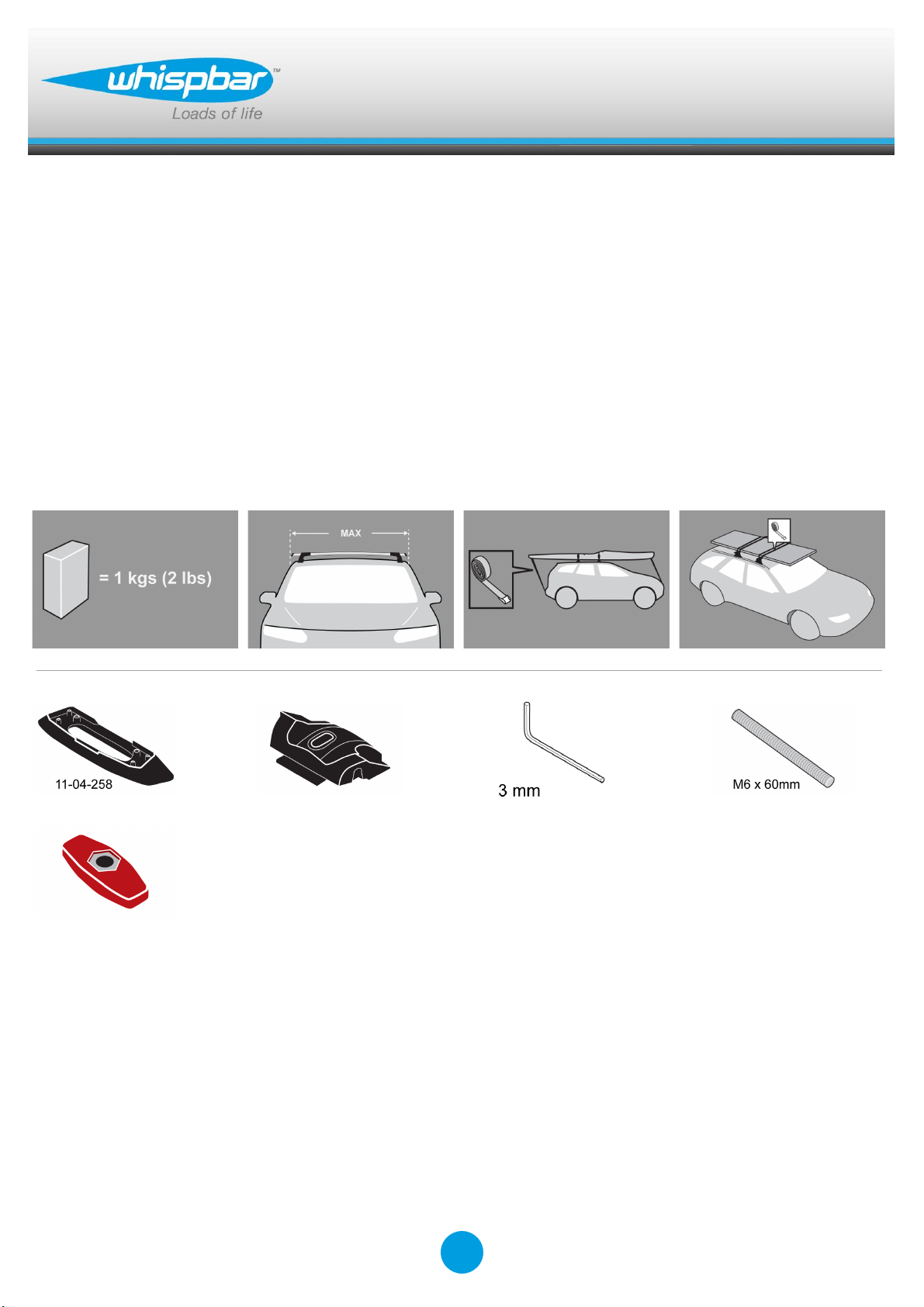

Whispbar K340W User manual

FittingKit
K340W
GB
Fitting Instructions for Basic Carrier
PL
Instrukcja systemu montażu
x 4
x 4
x 1
x 4
x 4
1
Revision No:
4C

FittingKit
K340W
GB
MAX kgs (lbs)
W/P
WHD
Ford
Fusion , 5dr Hatch 02- 05
EU
50 kgs (110 lbs)
50 kgs (110 lbs)
Mazda
3 , 4dr Sedan 04- 09
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 4dr Sedan 04- 09
ZA
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 4dr Sedan 04- 09
US
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 4dr Sedan Jan 04-Apr 09
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 4dr Sedan Jan 04-Mar 09
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 5dr Hatch 04- 09
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 5dr Hatch 04- 09
US
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 5dr Hatch 04- 09
ZA
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 5dr Hatch Jan 04-Apr 09
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
3 , 5dr Hatch Jan 04-Mar 09
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan 02- 07
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan 02- 08
ZA
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan 03- 08
US
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan 07-+
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan 08-+
US
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan Aug 02-Jan 08
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan Feb 08-+
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan Feb 08-+
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 4dr Sedan Jun 02-Jan 08
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Estate 02- 07
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Hatch 02- 07
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Hatch 02- 08
ZA
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Hatch 04- 08
US
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Hatch 08-+
US
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Hatch Aug 02-Jan 08
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Hatch Feb 08-+
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Hatch Feb 08-+
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Hatch Jan 02-Jan 08
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Liftback 07-+
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
6 , 5dr Wagon 04- 07
US
75 kgs (165 lbs)
75 kgs (165 lbs)
6/Atenza , 5dr Wagon Jun 02-Feb 08
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
6/Atenza , 5dr Wagon Jun 02-Feb 08
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
CX-7 , 5dr SUV 06-+
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
CX-7 , 5dr SUV 07-+
US
75 kgs (165 lbs)
75 kgs (165 lbs)
CX-7 , 5dr SUV Nov 06-+
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
CX-7 , 5dr SUV Nov 06-+
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
2

FittingKit
K340W
GB

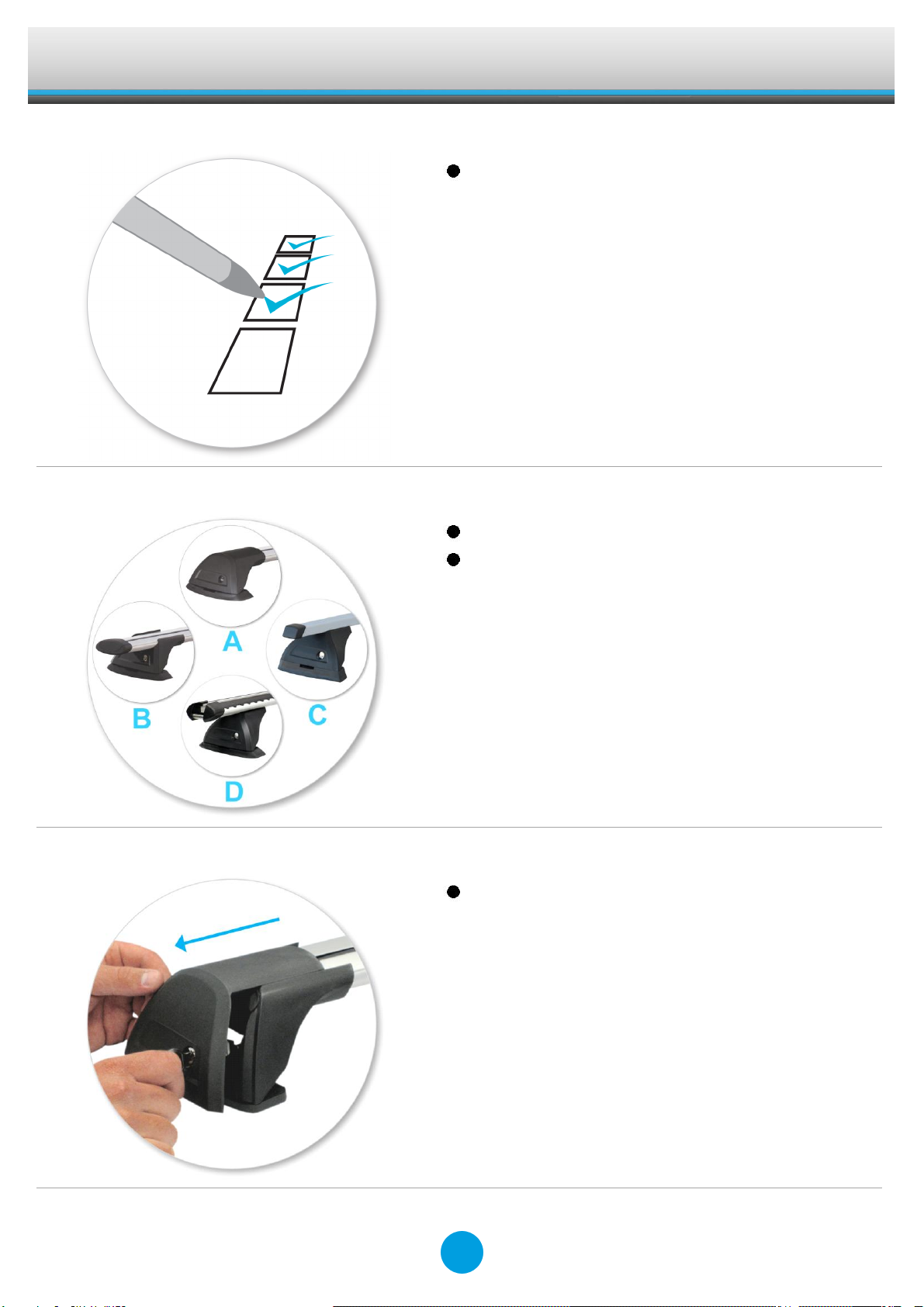

First Time Installation
Remove parts from inside the package and
check. Contact your dealer if any parts are
missing or damaged.
This kit fits type A, B, C and D.
These instructions show type A crossbar
fitted. They also apply to type B, C and D.
Use keys to remove covers.
3

FittingKit
K340W
GB

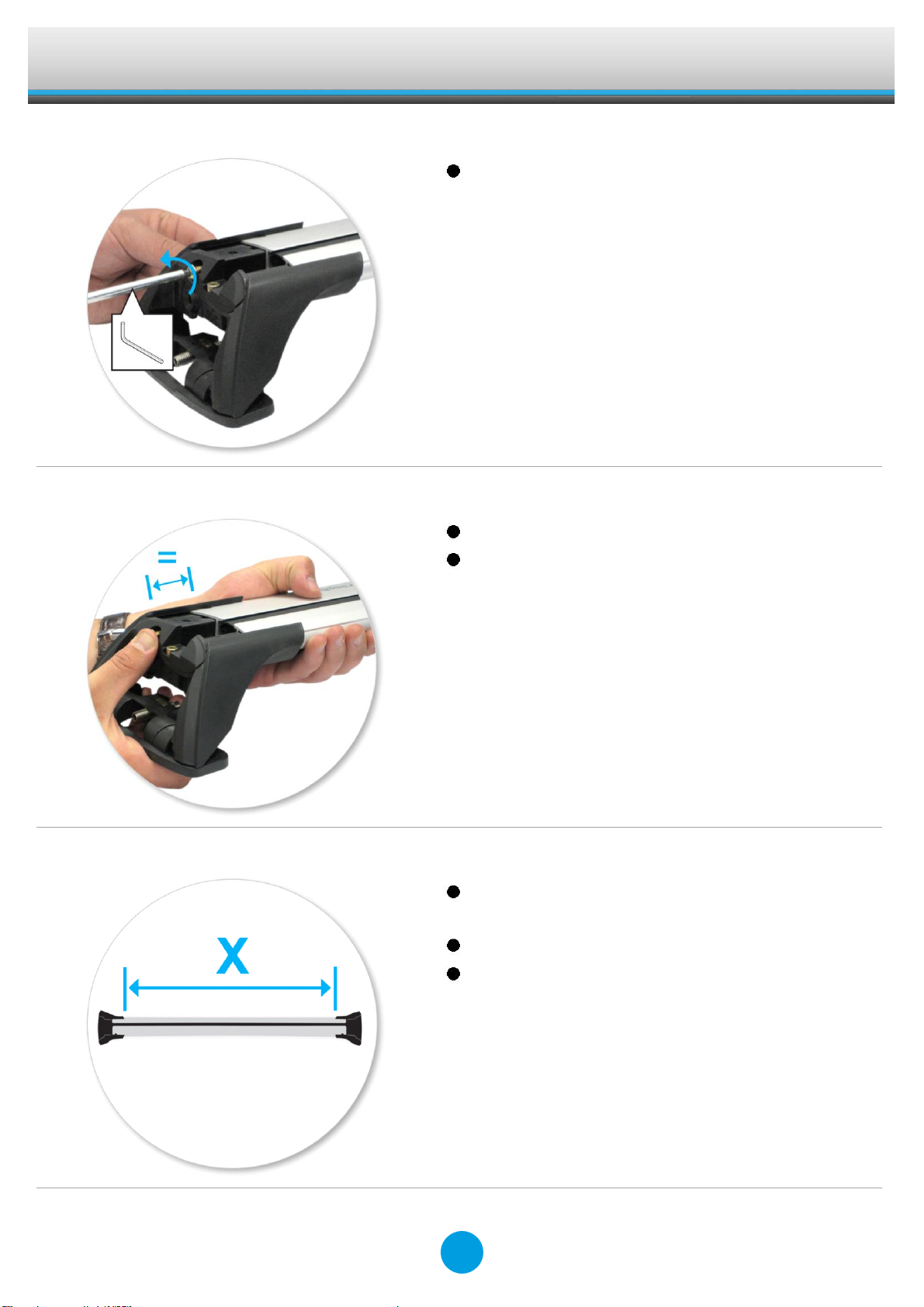

Use hex screwdriver to reverse adjusting
screw 10 turns.
Press adjusting screw and pull crossbar legs
out. Refer to the crossbar instructions for
crossbar adjustment.
Ensure each end of the crossbar is adjusted
equally.
Adjust crossbar in or out to suit vehicle. Refer
to the crossbar instructions for crossbar
adjustment.
Attaches to factory-fitted mounting points
Please check the rear of this manual for
information relating specifically to your
vehicle.
4

FittingKit
K340W
GB

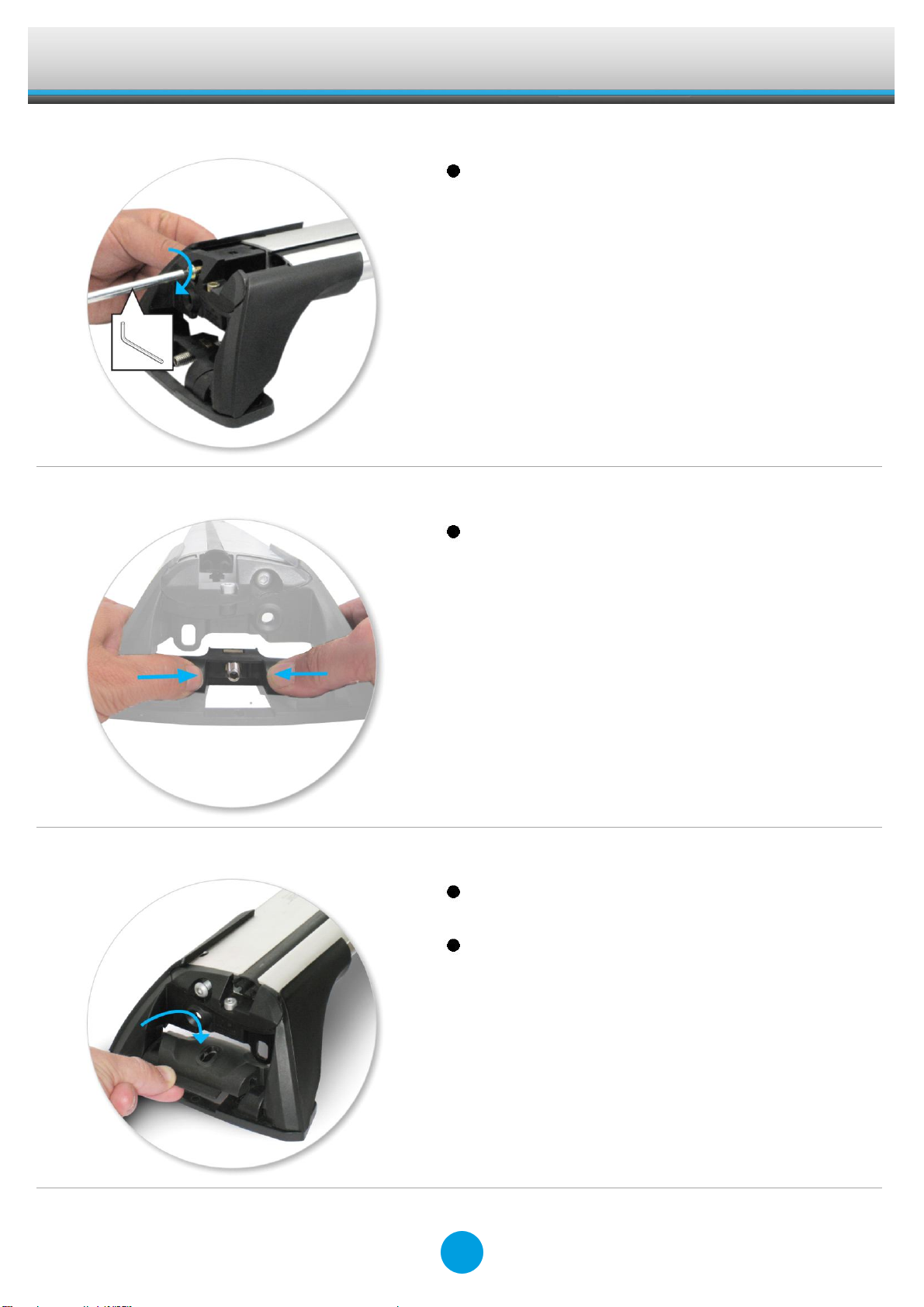

Tighten adjusting screw to 5 Nm (3.7 ft lb).
Remove plastic clamp block by gripping bar
leg with fingers and push firmly with thumbs
until clamp block drops out behind leg.
Select plastic internal block (from fitting kit)
and insert into foot.
Repeat for all legs.
5

FittingKit
K340W
GB

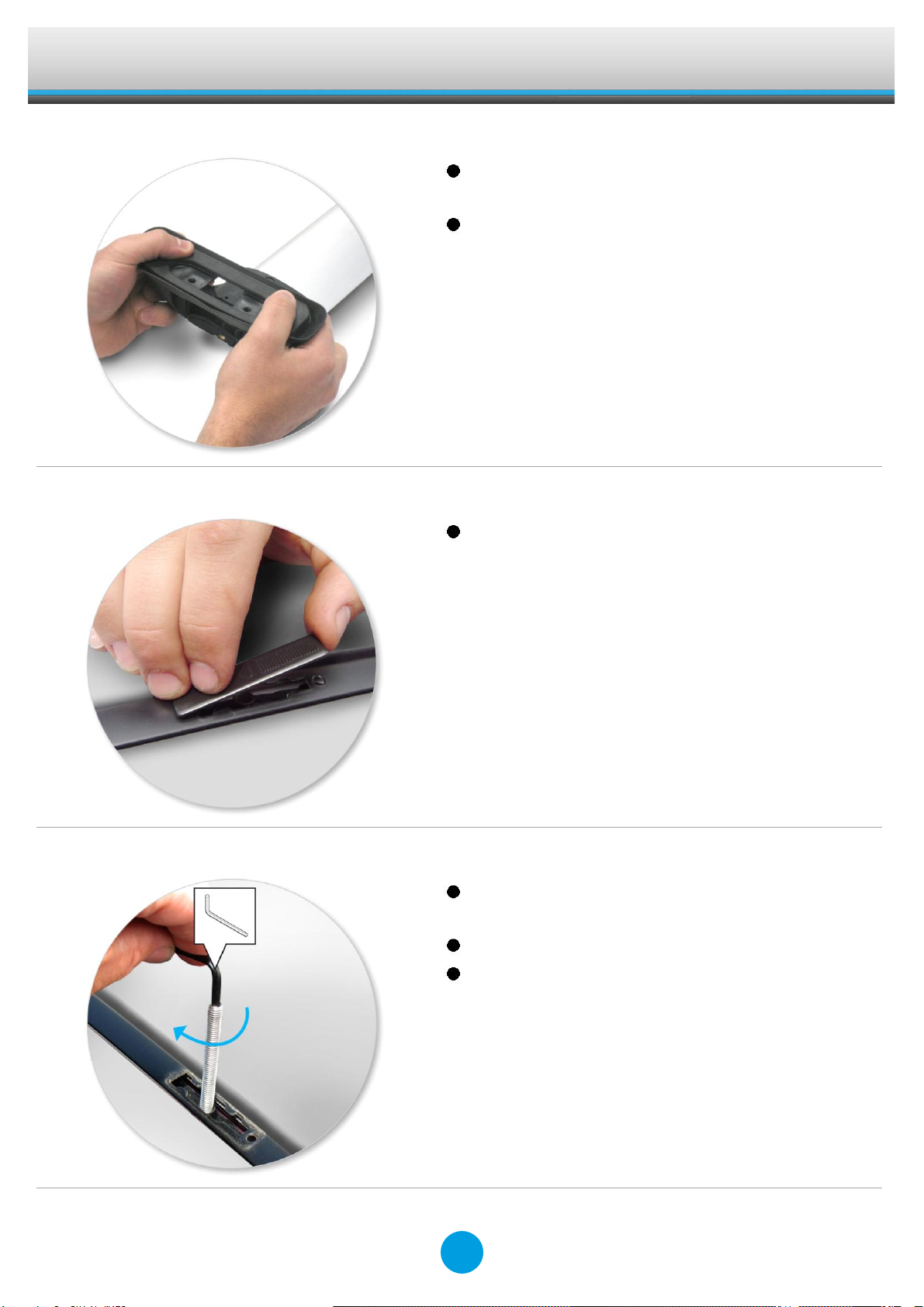

Fit rubber pads (supplied with fitting kit) to
foot. Pad may vary in shape to that shown.
Make sure the pad fits into the holes
underneath the foot.
Fitment
Open or remove fixed-point covers.
Select grubscrews and screw into the
vehicle's fixed points.
Do not over tighten.
Repeat for all four positions.
6

FittingKit
K340W
GB

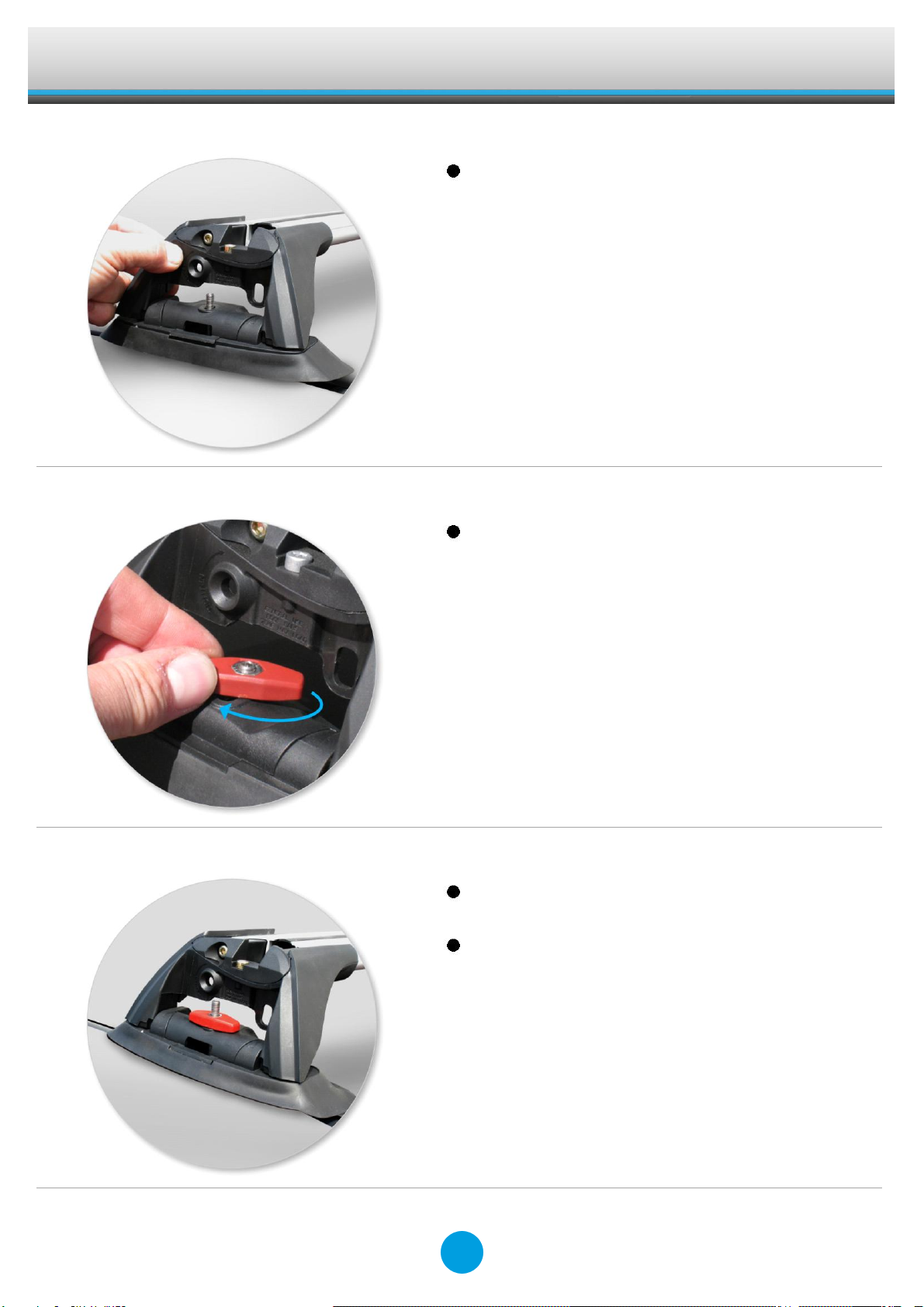

Place crossbar foot over grubscrews.
Tighten the red plastic knob. The side with
the nut showing should be facing up.
Ensure the red plastic knob is in the position
shown when fully tightened.
Repeat for all legs.
7

FittingKit
K340W
GB

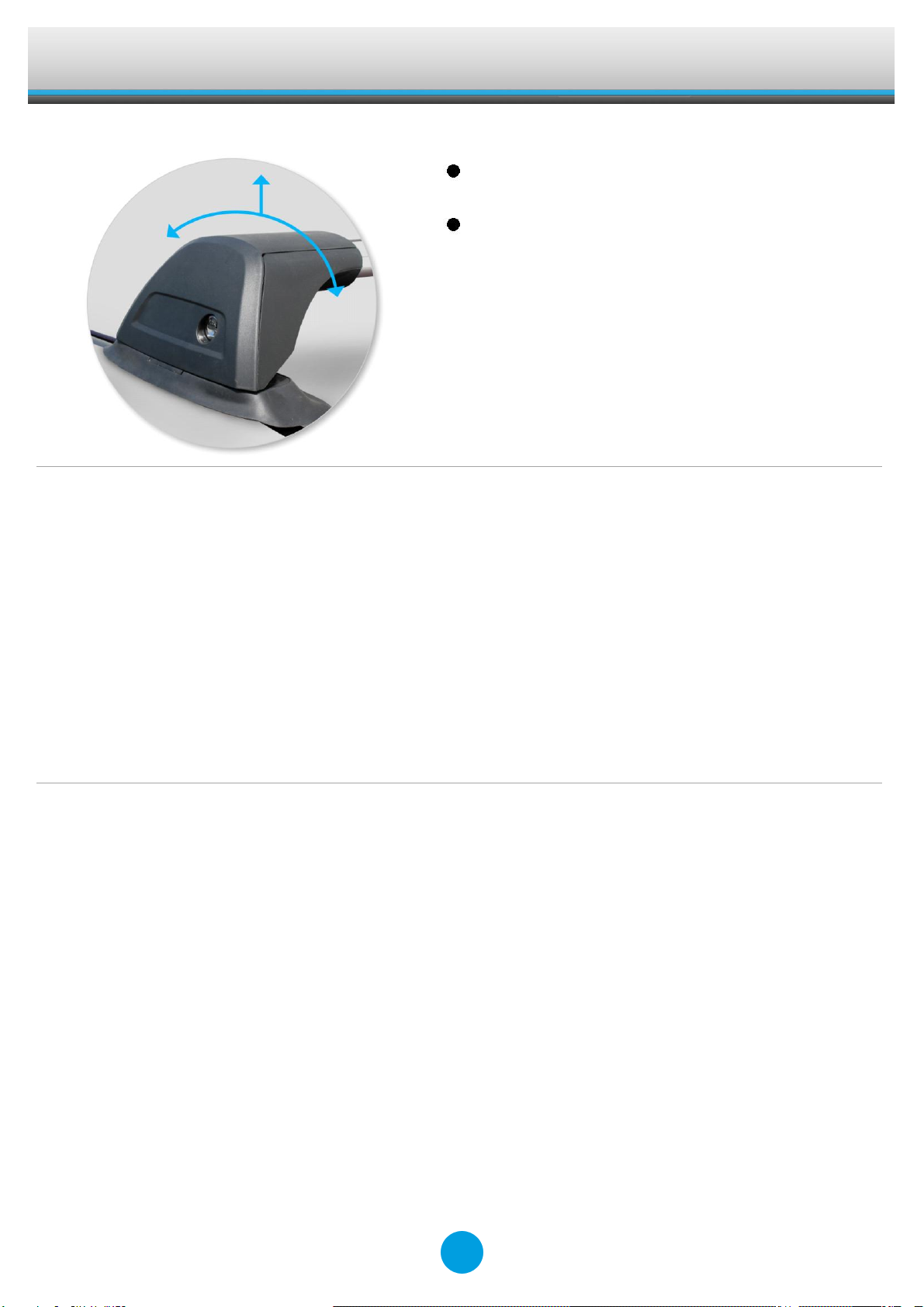

Check crossbar is securely attached to the
vehicle.
Use keys to fit and lock covers
CAUTION:
Recheck all fasteners immediately after a load is
applied to the crossbars.
Regularly check screws are tight.
8

FittingKit
K340W
GB
Maintenance
Clean the car roof and surfaces of the
product that will be in contact with the car
roof.
Follow the fitting instructions for fitting the
product to your vehicle. Make sure all steps
are carried out in order.
Set crossbars a minimum distance of 700mm
(27 1/2") apart where no other distance is
specified in the fitting instructions. This is
especially important when carrying long
loads.
Check unit is securely attached whenever
you refit it to the vehicle. If the unit feels
loose, refer to the fitting instructions and
readjust.
Some glass/panoramic roofs and radio
antennae may not be able to be used when
the product is fitted.
Do not modify this product.
Refer to the maximum permitted load
capacity specified in the fitting instructions.
Do not exceed the vehicle manufacturers
roof load rating if it is lower than the
maximum load capacity specified in the fitting
instructions.
Loads should not overhang the sides of the
product and be evenly distributed with the
lowest possible centre of gravity.
Long loads should be secured with non-
elastic straps to the front and rear of the
vehicle.
Objects with pointed ends (e.g. ski poles)
should be carried with the pointed ends to
the rear of the vehicle.
Remove all loose or removable objects from
the load prior to loading.
Make sure all loads are securely fastened
with non-elastic straps. Check regularly
during longer journeys.
9

FittingKit
K340W
GB
A loaded roof rack system can alter the
performance of your vehicle. Be especially
aware of the effects of side winds, changing
of direction, and braking performance. Avoid
rapid acceleration and deceleration. Drive
carefully.
Note that the total height of the vehicle
increases when upright loads are carried.
Products should be locked during transport if
they have locks fitted.
Check and replace worn out or defective
parts.
Keep the product clean and maintained.
Never drive into a car wash with the roof rack
system fitted.
Lubricate locks and adjusting screws at
regular intervals.
Remove the products from the vehicle when
not in use. Make sure all loose parts are
stored safely.
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.com
www.whispbar.ca
www.whispbar.eu
www.whispbar.co.uk
www.whispbar.co.za
10

FittingKit
K340W
PL
Pierwszy montaż
Sprawdź zawartość opakowania i upewnij
się, czy zawiera wszystkie części znajdujące
się na liście. Jeśli nie, skontaktuj się z
odpowiednim sklepem.
Kit pasuje do belek typu A, B, C oraz D.
Instrukcja opisuje sposób montażu belek
typu A. Może być również stosowana do
belek typu B, C i D.
Odkręć osłony za pomocą klucza.
11

FittingKit
K340W
PL
Zdejmij osłony za pomocą klucza.
Przyciśnij i usuń blokadę. Zamontuj stopy.
Sprawdź czy oba końce belek mają taką
samą długość.
Wypośrodkuj równe odległości belek (patrz:
instrukcja montażu belek)
Montaż w punkty fabryczne
Na końcu instrukcji znajdziesz specyfikacje
dla twojego samochodu.
12

FittingKit
K340W
PL
Dokręć z siłą 5 Nm / 3.7 ft lb.
Zdjąć blok zacisku z tworzywa sztucznego
chwytając stopę poprzeczki palcami i mocno
docisnąć kciukami aż blok zaciskowy
wysunie się za stopę.
Usuń wewnętrzną blokadę i umieść ją w
stopie.
Powtórz czynność dla reszty stóp.
13

FittingKit
K340W
PL
Nałóż gumowe podkładki na stopę.
Podkładki mogą różnić się kształtem.
Upewnij się, czy dobrałeś odpowiednią
podkładkę.
Montaż
Åpne eller fjern dekselet på fix point festet.
Wybierz śrubę z zestawu i skręć nią łapkę.
Nie dokręcaj zbyt mocno
Powtórz czynność w czterech miejscach.
14

FittingKit
K340W
PL
Połóż stopę nad śrubą.
Skręć motylkiem. Ułóż motylek równolegle do
dachu samochodu.
Sprawdź czy motylek znajduje się w pozycji
jak na rysunku.
Powtórz czynność dla reszty stóp.
15

FittingKit
K340W
PL
Upewnij się, czy belka została poprawnie
zamontowana
Zamknij osłony za pomocą klucza.
UWAGA: Sprawdź czy dokładnie dokręciłeś śruby
16

FittingKit
K340W
PL
Zasady użytkowania
Przed zamontowaniem belek oczyść
powierzchnię dachu samochodu.
Postępuj zgodnie z instrukcją montażu
danego zestawu. Sprawdź czy nie pominąłęś
żadnego punktu.
Jeżeli nie pisze inaczej, ustaw belki w
odległości min. 700mm. Jest to szczególnie
istotne przy przewożeniu długich
przedmiotów.
Po każdym montażu upewnij się, że belki
ściśle przylegają do dachu. Jeżeli zauważysz
luz, zamontuj bagażnik jeszcze raz
postępując zgodnie z istrukcją.
Po założeniu produktu może nie być możliwy
montaż pewnych typów szklanych dachów
panoramicznych i anten radiowych.
Nie modyfikuj zestawu montazowego.
Stosuj się do maksymalnej ładowności
ładunku zamieszczonej w instrukcji. Nie
przekraczaj ładowności określonej w
instrukcji samochodowej.
Przewożony ładunek nie powinien wystawać
poza brzego bagażnika.
Długie przedmioty powinny być
zabezpieczone z przodu i z tyłu taśmą.
Przedmioty z ostrymi końcami (narty)
powinny być przewożone tyłem do przodu.
Usuń wszystkie luźne przedmioty przed
załadunkiem.
Upewnij się, że przewozony ładunek został
zabezpieczony taśmami.
Jazda samochodem z bagaznikiem na dachu
zmienia zachowanie samochodu. Zachowaj
szczególną ostrożność podczas zmiany
kierunku, hamowania, przyśpieszania czy
zwalninia.
Pamiętaj, że po zamontowaniu bagażnika
dachowego samochód zwiększa swoją
wysokość.
17

FittingKit
K340W
PL
Wszystkie zamki w przewozonych
przedmiotach powinny być zamknięte.
Wymień wszystkie wyeksploatowane i
uszkodzone części.
Utrzymuj bagażnik w czystości.
Nie korzystaj z myjni jeśli masz
zamontowany bagażnik na dachu.
Regularnie naoliwiaj zamki i zawiasy.
Zdemotuj bagażnik dachowy jeśli go nie
używasz.
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.pl
18

FittingKit
K340W
A
B
C
1
2
3
X
855mm
815mm
-185mm
515mm
-
Ford Fusion , 5dr Hatch 02- 05 (EU)
-
33 11/16ths"
32 1/16ths"
-7 5/16ths"
20 1/4"
-
-
848mm
834mm
-330mm
350mm
-
Mazda 3 , 4dr Sedan 04- 09 (EU)
-
33 3/8"
32 13/16ths"
-13 "
13 3/4"
-
-
848mm
834mm
-330mm
350mm
-
Mazda 3 , 4dr Sedan 04- 09 (US)
-
33 3/8"
32 13/16ths"
-13 "
13 3/4"
-
-
848mm
834mm
-330mm
350mm
-
Mazda 3 , 4dr Sedan 04- 09 (ZA)
-
33 3/8"
32 13/16ths"
-13 "
13 3/4"
-
-
848mm
834mm
-330mm
350mm
-
Mazda 3 , 4dr Sedan Jan 04-Apr 09 (NZ)
-
33 3/8"
32 13/16ths"
-13 "
13 3/4"
-
-
848mm
834mm
-330mm
350mm
-
Mazda 3 , 4dr Sedan Jan 04-Mar 09 (AU)
-
33 3/8"
32 13/16ths"
-13 "
13 3/4"
-
-
843mm
825mm
-330mm
350mm
-
Mazda 3 , 5dr Hatch 04- 09 (EU)
-
33 3/16ths"
32 1/2"
-13 "
13 3/4"
-
-
843mm
825mm
-330mm
350mm
-
Mazda 3 , 5dr Hatch 04- 09 (US)
-
33 3/16ths"
32 1/2"
-13 "
13 3/4"
-
-
843mm
825mm
-330mm
350mm
-
Mazda 3 , 5dr Hatch 04- 09 (ZA)
-
33 3/16ths"
32 1/2"
-13 "
13 3/4"
-
-
843mm
825mm
-330mm
350mm
-
Mazda 3 , 5dr Hatch Jan 04-Apr 09 (NZ)
-
33 3/16ths"
32 1/2"
-13 "
13 3/4"
-
-
843mm
825mm
-330mm
350mm
-
Mazda 3 , 5dr Hatch Jan 04-Mar 09 (AU)
-
33 3/16ths"
32 1/2"
-13 "
13 3/4"
-
-
808mm
788mm
-360mm
300mm
-
Mazda 6 , 4dr Sedan 02- 07 (EU)
-
31 13/16ths"
31 "
-14 3/16ths"
11 13/16ths"
-
-
808mm
788mm
-360mm
300mm
-
Mazda 6 , 4dr Sedan 02- 08 (ZA)
-
31 13/16ths"
31 "
-14 3/16ths"
11 13/16ths"
-
-
808mm
788mm
-360mm
300mm
-
Mazda 6 , 4dr Sedan 03- 08 (US)
-
31 13/16ths"
31 "
-14 3/16ths"
11 13/16ths"
-
-
836mm
818mm
-280mm
330mm
-
Mazda 6 , 4dr Sedan 07-+ (EU)
-
32 15/16ths"
32 3/16ths"
-11 "
13 "
-
-
836mm
818mm
-280mm
330mm
-
Mazda 6 , 4dr Sedan 08-+ (US)
-
32 15/16ths"
32 3/16ths"
-11 "
13 "
-
-
808mm
788mm
-360mm
300mm
-
Mazda 6 , 4dr Sedan Aug 02-Jan 08 (AU)
-
31 13/16ths"
31 "
-14 3/16ths"
11 13/16ths"
-
-
19

FittingKit
K340W
836mm
818mm
-280mm
330mm
-
Mazda 6 , 4dr Sedan Feb 08-+ (AU)
-
32 15/16ths"
32 3/16ths"
-11 "
13 "
-
-
836mm
818mm
-280mm
330mm
-
Mazda 6 , 4dr Sedan Feb 08-+ (NZ)
-
32 15/16ths"
32 3/16ths"
-11 "
13 "
-
-
808mm
788mm
-360mm
300mm
-
Mazda 6 , 4dr Sedan Jun 02-Jan 08 (NZ)
-
31 13/16ths"
31 "
-14 3/16ths"
11 13/16ths"
-
-
800mm
765mm
-300mm
580mm
940mm
Mazda 6 , 5dr Estate 02- 07 (EU)
755mm
31 1/2"
30 1/8"
-11 13/16ths"
22 13/16ths"
37 "
29 3/4"
808mm
788mm
-300mm
360mm
-
Mazda 6 , 5dr Hatch 02- 07 (EU)
-
31 13/16ths"
31 "
-11 13/16ths"
14 3/16ths"
-
-
808mm
788mm
-300mm
360mm
-
Mazda 6 , 5dr Hatch 02- 08 (ZA)
-
31 13/16ths"
31 "
-11 13/16ths"
14 3/16ths"
-
-
808mm
788mm
-300mm
360mm
-
Mazda 6 , 5dr Hatch 04- 08 (US)
-
31 13/16ths"
31 "
-11 13/16ths"
14 3/16ths"
-
-
836mm
818mm
-280mm
330mm
-
Mazda 6 , 5dr Hatch 08-+ (US)
-
32 15/16ths"
32 3/16ths"
-11 "
13 "
-
-
808mm
788mm
-300mm
360mm
-
Mazda 6 , 5dr Hatch Aug 02-Jan 08 (AU)
-
31 13/16ths"
31 "
-11 13/16ths"
14 3/16ths"
-
-
836mm
818mm
-280mm
330mm
-
Mazda 6 , 5dr Hatch Feb 08-+ (AU)
-
32 15/16ths"
32 3/16ths"
-11 "
13 "
-
-
836mm
818mm
-280mm
330mm
-
Mazda 6 , 5dr Hatch Feb 08-+ (NZ)
-
32 15/16ths"
32 3/16ths"
-11 "
13 "
-
-
808mm
788mm
-300mm
360mm
-
Mazda 6 , 5dr Hatch Jan 02-Jan 08 (NZ)
-
31 13/16ths"
31 "
-11 13/16ths"
14 3/16ths"
-
-
836mm
818mm
-280mm
330mm
-
Mazda 6 , 5dr Liftback 07-+ (EU)
-
32 15/16ths"
32 3/16ths"
-11 "
13 "
-
-
800mm
765mm
-300mm
580mm
940mm
Mazda 6 , 5dr Wagon 04- 07 (US)
755mm
31 1/2"
30 1/8"
-11 13/16ths"
22 13/16ths"
37 "
29 3/4"
800mm
765mm
-300mm
580mm
940mm
Mazda 6/Atenza , 5dr Wagon Jun 02-Feb 08 (AU)
755mm
31 1/2"
30 1/8"
-11 13/16ths"
22 13/16ths"
37 "
29 3/4"
800mm
765mm
-300mm
580mm
940mm
Mazda 6/Atenza , 5dr Wagon Jun 02-Feb 08 (NZ)
755mm
31 1/2"
30 1/8"
-11 13/16ths"
22 13/16ths"
37 "
29 3/4"
924mm
892mm
-100mm
600mm
-
Mazda CX-7 , 5dr SUV 06-+ (EU)
-
36 3/8"
35 1/8"
-3 15/16ths"
23 5/8"
-
-
924mm
892mm
-100mm
600mm
-
Mazda CX-7 , 5dr SUV 07-+ (US)
-
36 3/8"
35 1/8"
-3 15/16ths"
23 5/8"
-
-
924mm
892mm
-100mm
600mm
-
Mazda CX-7 , 5dr SUV Nov 06-+ (AU)
-
36 3/8"
35 1/8"
-3 15/16ths"
23 5/8"
-
-
924mm
892mm
-100mm
600mm
-
Mazda CX-7 , 5dr SUV Nov 06-+ (NZ)
-
36 3/8"
35 1/8"
-3 15/16ths"
23 5/8"
-
-
Technical Assistance or Replacement Parts: Contact your dealer or visit: www.whispbar.com or call [phone] Monday through
Friday, 7:00am to 5:00pm, PST
LIMITED LIFETIME WARRANTY
GB
20
