White Rhino Ridge User manual

1
Ridge
009.002.001.001
DS009.002.001-v01 (2018-11)
240 cm
390 cm
© 2018
KBT nv / White Rhino - Hemelrijken 8 - B-2890 St-Amands - Belgium.
Copyrighted material - Do not reproduce under penalty of law.
INTERSEROH
RECYCLING
Hersteller-Nr. 118705
Benelux
ONLY FOR
THE NETHERLANDS

2
- dimensions may vary depending on used wood secon
- maten kunnen afwijken naargelang de gebruikte houtmaten
- les tailles peuvent varier en foncon des dimensions de bois ulisées
- Maβe können je nach verwendetem Holzschni variieren
- las dimensiones pueden variar dependiendo de la sección de madera
- le dimensioni possono variare a seconda della sezione di legno
- wymiary mogą się różnić w zależności od elementów drewnianych
SAFETY AREA
VEILIGHEIDSZONE | ESPACE DE SÉCURITÉ | SICHERHEITSZONE | ZONA DE SEGURIDAD | ZONA DI SICUREZZA | STREFA BEZPIECZEŃSTWA
1500 mm
- fall height
- valhoogte
- hauter de chute
- Fallhöhe
- altura de caída
- altezza di caduta
- wysokość upadku
- max number of users
- maximum aantal gebruikers
- nombre maximal d’ulisateurs
- maximale Anzahl von Benutzern
- Número máximo de usuarios
- numero massimo di uten
- maksymalna ilość użytkowników
- age group
- leeijdsgroep
- groupe d’âge
- Altersgruppe
- Rango de edad
- fascia di età
- grupa wiekowa
swing <1500 2 (duo) 3-12

3

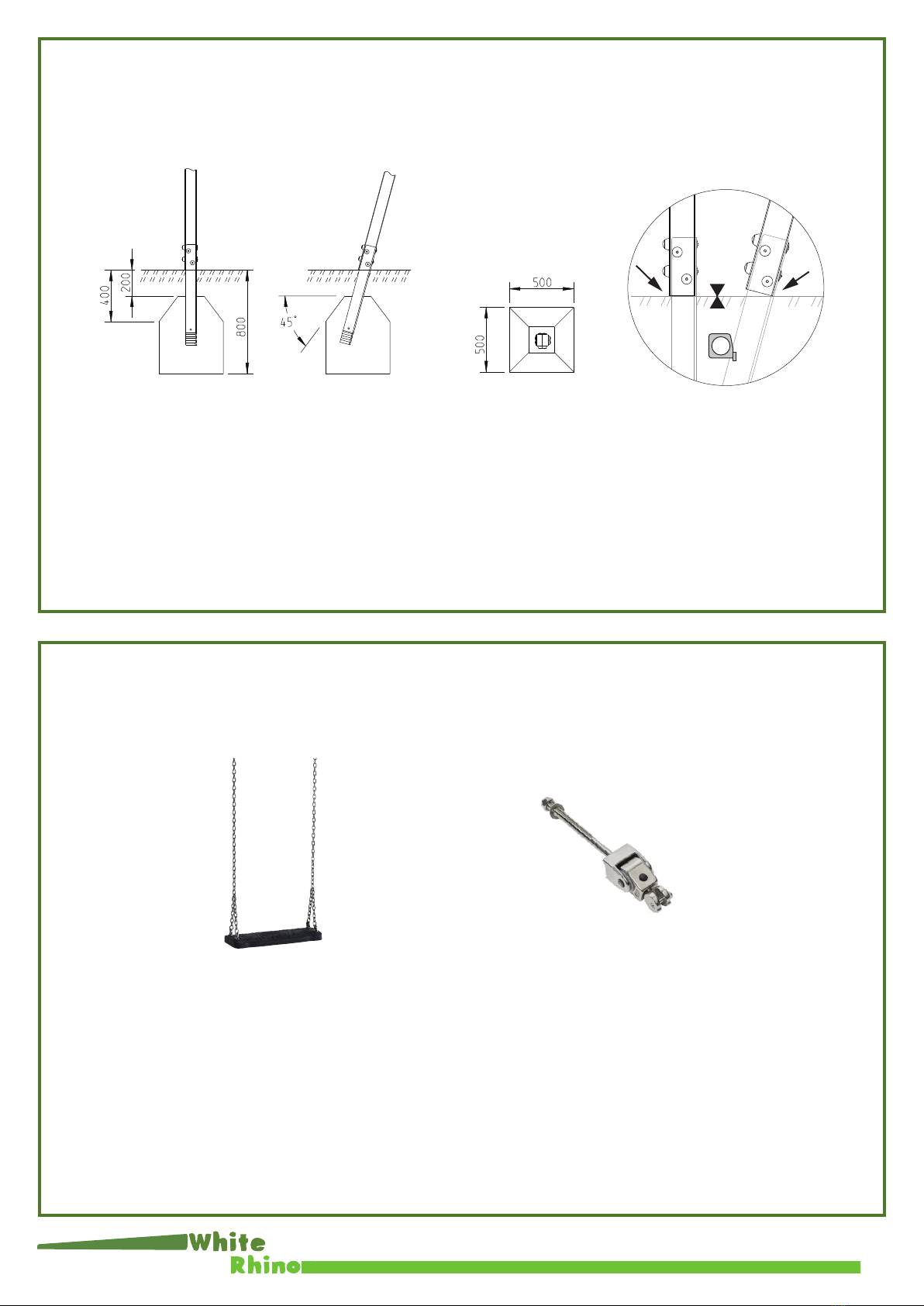

SWINGSEAT
( for example, Curve, Curve XL, ... )
SWINGHOOKS
( for example, Premium galvanised,
Premium Stainless Steel, ... )
30 120 x 85 x 115 cm 440 kg46 x 38 x 17 cm 14 kg
?
?
?
x
?
?
x
?
?
x
?
?
x
?
?
x
?
+
CONSTRUCTION KIT
+
4 X GROUND ANCHOR ( L-Shaped )
& HARDWARE
830.005.010.001
INCLUDED
INBEGREPEN | INCLUS | INBEGRIFFEN | INCLUIDO | INCLUSO | W ZESTAWIE
PACKAGING
VERPAKKING | EMBALLAGE | VERPACKUNG | EMBALAJE | CONFEZIONE| OPAKOWANIE
TIMBER PACKAGE
+
NOT INCLUDED
NIET INBEGREPEN | NE PAS INCLUS |NICHT INBEGRIFFEN| NO INCLUIDO | NON INCLUSO | NIE W ZESTAWIE

4
2
2
2
1
M12 x 90 mm 4
M12 x 45 mm TX50 34
M12 x 90 mm 52
100
M12 x 100 mm 6
CONSTRUCTION KIT
BOUWPAKKET | KIT DE CONSTRUCTION | SELBSTBAUPAKETE | CAJA DE CONSTRUCCIÓN |
SCATOLE DI COSTRUZIONE | ZESTAW MONTAŻOWY

5
(NO WOOD INCLUDED)
120 x 120 mm
A1 2800 mm
A3 3600 mm
A2 3000 mm
A
min. 88 x 88 mm
max. 120 x 120 mm
1
2
2
TIMBER PACKAGE
HOUTPAKKET | PAQUET DE BOIS | HOLZPAKET | KIT DE MADERA | KIT DI LEGNO | ZESTAW KLOCKÓW DREWNIANYCH

6
TOOLS REQUIRED
BENODIGD GEREEDSCHAP | ERFORDERLICHES WERKZEUG |OUTILLAGE NÉCESSAIRE |HERRAMIENTAS NECESARIAS |STRUMENTI DA LAVORO
NECESSARI |WYMAGANE NARZĘDZIA
19
- torx bit T10/25/40/50
- torx bit T10/25/40/50
- embout torx T10/25/40/50
- Torx Schraubenkopf T10/25/40/50
- carpenter’s square
- winkelhaak
- équerre
- Tischlerwinkel
- socket wrench
- dopsleutel
- clé à douille
- Steckschlüssel
- hammer
- hamer
- marteau
- Hammer
- saw
- zaag
- scie
- Säge
- clamp
- klem
- serre-joint
- Klemme
- tape measure
- meter
- mètre ruban
- Maβband
- pencil
- potlood
- crayon
- Bleistift
- drill
- boormachine
- perceuse
- Bohrmaschine
- puntas torx T10/25/40/50
- inserti torx T10/25/40/50
- torx bit T10/25/40/50
- escuadra
- squadra
- kątownik
- llave de tubo
- chiave a tubo
- klucz nasadowy
- martillo
- martello
- młotek
- sierra
- sierra
- piła
- sargento
- morsetto
- zacisk
- cinta métrica
- metro a nastro
- metrówka
- lapiz
- lapiz
- ołówek
- taladro
- trapano
- wiertarka
- drill bits 3 / 6 / 16 mm
- boren 3 / 6 / 16 mm
- foret 3 / 6 / 16 mm
- Bohrer 3 / 6 / 16 mm
- broca 3 / 6 / 16 mm
- punte 3 / 6 / 16 mm
- wiertło 3 / 6 / 16 mm

7
Safety instrucons
GENERAL INSTRUCTIONS
Please keep this instrucon sheet for future reference.
When assembled and installed according to this installaon manual, the
products will meet all security aspects of the European standards EN1176
Do not alter the intended set-up in any way, as this may cause the related
cercates to become invalid.
Other than the recommended items, do not aach any extra objects to the
equipment, such as ropes or chains. Only use the equipment or accessories as
intended. To avoid dangerous combinaons, do not combine products from
other manufacturers with your White Rhino construcon.
White Rhino products are t for outdoor commercial playgrounds.
White Rhino products are suitable for individual users weighing up to 70 kg.
The use of the items is allowed only under connuous supervision by an adult.
Risk of falling!
Equipment shall be constructed so that any openings do not create entrapment
of head, ngers, or clothing as described in EN1176. To prevent nger
entrapment, openings shall not be less than 25 mm in diameter unless the
opening is smaller than 8 mm in diameter.
IMPACT AREA AND SAFETY SURFACE
When mounng or assembling the White Rhino construcons, aenon should
be given to the minimum required distance between the construcon and
eventual obstacles (impact area). Dimension of the impact area depends on the
free height of fall. The shape and size of the impact area and the falling space of
your White Rhino product can be found below in this document.
The free space of the equipment is the space a user is likely to be in during any
forced movement that may occur. With the excepon of parts of the equipment
that are intended to bear or contain the user or help the user to keep balance,
the free space of the equipment shall be free of obstacles (e.g. tree branches,
ropes, cross beams,…)
A White Rhino playground can be any combinaon of the dierent White Rhino
construcons. The impact areas of two dierent pieces of equipment may
overlap, but there shall be no overlapping of free spaces or of free space and
falling space.
The safety surface underneath the White Rhino construcon must be flat, and
be covered in a suitable way (eg. rubber les, bark, wood chips) and meet the
requirements of EN 1176-1:2017. The product must not be placed on asphalt,
concrete or any other hard surface. Examples of commonly used impact
aenuang surfaces and their corresponding free height of fall (as proposed in
EN 1176-1:2017) can be found in the table below.
Impact aenuang surfaces should be adequately maintained and checked
regularly according to standard EN 1177. The impact aenuang properes
of the ling material can change over me due to various circumstances like
heavy use, degradaon, vandalism,… When using an impact aenuang surface
specied in the table below, no further tesng according to standard EN1177 is
needed.
CONSTRUCTION
First check the contents of the boxes for part quanes and damage. Always
use the prescribed bolt and nut connecons.
No spare parts are provided with the device. In case of a damage, spare parts
can be obtained from the manufacturer.
Connecons shall be safeguarded so that they cannot be undone without tools.
When using anchorage that is placed in concrete, the concrete should be
poured and shaped according to the instrucons found further in this manual.
The indicator of the ground surface level should be the base level mark found
on the anchor.
TOOLS AND CONNECTIONS
All sunken-head and flangehead screws delivered with the White Rhino kits
are self-drilling, drilling of pilot-holes is not required. Although when using dry
or hard wood, we do recommend pre-drilling wood to be screwed to prevent
it from spling. Always drill at least 15 mm less deep than the length of the
screw. Pre-drill flangehead screws with a diameter of 8 mm with a 5 mm wood
bore bit.
Drive sunken-head screws with a correctly ng screw-bit in the wood unl
the head of the screw is level with the surface of the wood. Avoid driving the
screws too deep into the wood as this will cause the wood to split and splinters
may appear.
Flangehead screws, bolts and nuts cannot be driven completely into the wood.
To prevent the protruding parts of the screws and bolts to cause injuries, they
must always be protected with a boltcover. Place the base part of the boltcover
below the bolt or nut, together with a washer and ghten. Make sure that bolts
and screws are xed ght, before you close the boltcover-caps.
WORK SAFELY
Wear work clothing and suitable protecve equipment (safety goggles, a dust
mask and gloves) when assembling your White Rhino playground equipment,
especially when sawing or drilling.
Sand all wood lightly, to avoid splinters and to remove rough spots. Round o
the corners on cut sides with sandpaper or a le to get at least a 3mm radius on
all edges.
While assembling your White Rhino playground equipment keep children away
from the area and make sure that they do not play on the equipment unl it is
nished.
Follow the instrucons for use of the tool you are using.
At least two adults are needed to assemble the White Rhino playground
construcons.
GUARANTEE
Anyone buying a White Rhino product benets from a guarantee.
This guarantee can only be invoked if all the following condions have been
met:
- the product displays a defect caused by faults in the material or manufacture;
- all provisions and instrucons in the enclosed manual have been closely
followed;
- there is no queson of inadequate, improper or incorrect use of a White Rhino
product;
- no part or accessory has been replaced.
The purchaser must invoke this guarantee within 30 days of the date of
purchase or, if the defect was hidden, within 30 days of its discovery or when it
should reasonably have been discovered.
If the purchaser jusably invokes this guarantee, he will be oered an idencal
or similar product or part within a reasonable period by way of replacement
or repair, according to circumstances. However, the vendor may at any me
pay the purchaser an amount equal to the retail price of the product instead of
replacing the product or part.
Under no circumstances can the manufacturer be held liable for other
compensaon for loss of enjoyment or indirect damage.
INSPECTION AND MAINTENANCE
The frequency of inspecon and maintenance will vary with the type of
equipment or materials used or other factors (e.g. heavy use, levels of
vandalism, coastal locaon, air polluon, age of equipment, ...). The frequency
of the inspecon checks should be increased according to the occurrence of
special factors.
During regular inspecon checks, the following aspects should be considered
Check the surroundings of the White Rhino construcon. Make sure no hard or
dangerous objects are lying around, and check the shock-absorbing eect of the
ground.
Check wooden parts for splinters and structural damage.
Bolt and nut connecons can work loose over me. If necessary ghten, but
make sure that the wood does not split or splinter.
Check metal parts such as corner joints and swing hooks for wear and rust
which could adversely aect strength. If in doubt, replace. Moving metal parts
must be lubricated regularly.
In case of cracks or fractures in parts or connectors of accessories such as
swings and the like, this product must immediately be removed from the
equipment.
Should one of the construcons be found to be incomplete or damaged, unl
the damage is repaired, the construcon should be excluded from use by the
playground users.
Roune visual inspecon should be executed weekly to monthly
- Always check that the bolts and nuts are securely fastened.
- Check the shock absorbing surface for objects that don’t belong there.
- Check for missing parts.
- Check the equipment ground clearances.
Operaonal inspecon should be executed every 1 to 3 months
- Check the stability of the construcon.
- Check every part for excessive wear and replace when necessary.
Annual inspecon should be executed 1 to 2 mes per year
- Check for rust and corrosion.
- Check every part for excessive wear and replace when necessary.
Material (a) Descripon Minimum
depth (b)
maximum free height of fall
mm mm mm
Turf / topsoil - - ≤ 1000
Bark 20 to 80 parcle size 200 ≤2000
300 ≤3000
Woodchip 5 to 30 parcle size 200 ≤2000
300 ≤3000
Sand / gravel 0.25 to 8 grain size 200 ≤2000
300 ≤3000
Other materials and
depths
As tested according to EN1177 Crical fall height as tested
(a) Where the installed surfacing is veried (e.g. sieve test) as being in accordance with this table or carries a
test report according to EN1177, no addional tesng is required
(b) For loose parculate material, add 100 mm to the minimum depth to compensate for displacement

8
Veiligheidsinstruces
ALGEMENE HANDLEIDING
Gelieve deze gebruiksaanwijzing zorgvuldig te bewaren.
Indien geïnstalleerd volgens deze handleiding zullen de producten voldoen aan alle
veiligheidseisen van de Europese standaard EN1176.
Gelieve geen wijzigingen aan het product aan te brengen, wijzigingen maken de
gerelateerde cercaten ongeldig.
Uitgezonderd de aangeraden accesoires, bevesg geen extra voorwerpen aan het
toestel zoals touwen of kengen. Gebruik het toestel of toebehoren enkel waarvoor
het bestemd is. Om gevaarlijke combinaes te vermijden combineert u geen
producten van andere producenten met uw White Rhino speelconstruce.
White Rhino producten zijn geschikt voor openbare buitenspeeltuinen.
White Rhino producten zijn geschikt voor personen met een gewicht tot 70 kg.
Het gebruik van het product is enkel toegelaten onder voortdurend toezicht van een
volwassene. Valgevaar!
Het product moet zodanig worden gemonteerd dat het gevaar voor
vingerbeklemming wordt uitgesloten. Openingen moeten groter zijn dan 25 mm in
diameter of kleiner zijn dan 8 mm in diameter.
VALRUIMTE EN VEILIGHEIDSZONE
Wanneer je een White Rhino construce installeert, let dan op de minimum
noodzakelijke afstand tussen de construce en eventuele hindernissen
(opvangzone). De afmengen van de opvangzone hangen af van de vrije valhoogte.
De vorm en afmengen van de opvangzone en de valruimte van je White Rhino
product kan je verderop in dit document terugvinden.
De vrije ruimte van het toestel is de ruimte waarin een gebruiker zich kan bevinden
gedurende een gedwongen beweging. Met uitzondering van onderdelen van het
toestel die bedoeld zijn om de gebruiker te dragen, waar de gebruiker in kan kruipen
of waar de gebruiker zich aan kan vasthouden, moet de vrije ruimte vrij zijn van van
hindernissen (bv. takken van bomen, touwen, balken, ...)
Een White Rhino speeltuin kan een combinae zijn van de verschillende White Rhino
construces. De opvangzones van 2 verschillende toestellen mogen overlappen,
maar er mag geen overlap zijn van vrije ruimtes of van de vrije ruimte en opvang
zone van verschillende toestellen.
De opvangzone onder de white Rhino construcons moet vlak zijn en bedekt met
een geschikt materiaal (bv. Rubber tegels, schors, hout-snipers) dat voldoet aan
de vereisten van EN 1176-1:2017. Het product mag niet worden geplaatst boven
asfalt, beton of een andere harde ondergrond. Voorbeelden van vaak gebruikte
schokabsorberende oppervlakte materialen en hun overeenkomsge vrije valhoogte
(zoals voorgesteld in EN 1176-1:2017) vind je in de onderstaande tabel.
Schokabsorberende ondergronden moeten met regelmaat worden nagekenen
en onderhouden volgens standaard EN 1177. De valabsorberende eigenschappen
van vulmaterialen kan in de loop van de jd veranderen door verschillende
omstandigheden zoals zwaar gebruik, degradae, vandalisme,... Als je een
valondergrond gebruikt die gespecieerd is in de onderstaande tabel, zijn geen
verdere testen meer nodig volgens standaard EN1177.
CONSTRUCTIE
Controleer eerst de inhoud van de doos naar aantallen en beschadigingen. Gebruik
aljd de voorgeschreven bout en moerconneces.
Reserveonderdelen worden niet meegeleverd. In geval van schade kunnen
onderdelen bij de fabrikant verkregen worden.
Verbindingen moeten goed beveiligd zijn zodat ze niet losgemaakt kunnen worden
zonder gereedschap.
Als je verankering gebruikt die geplaatst wordt in beton, moet het beton worden
gegoten en bewerkt volgens de instruces die je verderop in dit document
terugvindt. De indicae van het grondniveau is gemarkeerd op het anker.
GEREEDSCHAP EN VERBINDINGEN
Alle verzonken en flenskopschroeven die worden geleverd bij de White Rhino kits zijn
zelf-borend, voorboren van gaten is dus niet aljd noodzakelijk. Wanneer je gebruik
maakt van droog of hard hout, raden we toch aan schroefverbindingen voor te boren
om splijten van het hout te voorkomen. Boor aljd 15mm minder diep dan de lengte
van de schroef. Flenskopschroeven van diameter 8mm moeten worden voorgeboord
met een 5mm boor.
Schroef schroeven met verzonken koppen met de juiste schroeit in het hout totdat
de kop van de schroef gelijk is met het houtoppervlak. Vermijd de schroeven te diep
te draaien want dit kan het hout doen splijten of splinters veroorzaken.
Flenskopschroeven, bouten en moeren kunnen niet volledig in het hout gedraaid
worden. Om te vermijden dat de uitstekende delen hiervan schade veroorzaken
moeten ze aljd afgedekt zijn met een afdekdop. Plaats de onderste hel van de
afdekdop onder de bout of moer, samen met een rondel, en span aan. Vergewis u
ervan dat de bouten en moeren afdoende aangedraaid zijn alvorens de afdekdop te
sluiten.
WERK VEILIG
Draag werkkleding en doeltreende veiligheidsmiddelen (veiligheidsbril, stofmasker
en handschoenen) jdens het opbouwen van uw White Rhino speelconstruce,
zeker wanneer u zaagt of boort.
Schuur, om splinters te voorkomen, alle hout lichtjes op. Rond de hoeken aan de
afgezaagde zijden af met schuurpapier of een vijl.
Houd jdens de montage van uw White Rhino speelconstruce kinderen uit de
buurt en zorg dat ze niet op het speeltoestel spelen zolang het niet af is.
Volg de gebruiksaanwijzingen van het gereedschap dat u gebruikt.
Voor het bouwen van een White Rhino speelconstruce zijn tenminste 2
volwassenen nodig.
GARANTIE
De koper van een White Rhino product kan genieten van een garane.
Op deze garane kan slechts een beroep gedaan worden indien alle volgende
voorwaarden voldaan zijn:
- het product vertoont een gebrek dat veroorzaakt is door fouten in het materiaal of
in de fabricage;
- alle bepalingen en aanwijzingen in de bijgevoegde handleiding zijn nauwgezet
opgevolgd;
- er is geen sprake van onaangepast, oneigenlijk of fouef gebruik van een White
Rhino product, van gebruik op plaatsen die toegankelijk zijn voor;
- er is geen onderdeel of accessoire vervangen.
De koper moet op deze garane een beroep doen uiterlijk 30 dagen na de
aankoopdatum of, in het geval het gebrek verborgen was, uiterlijk 30 dagen nadat
het ontdekt werd of het redelijkerwijze had moeten worden ontdekt.
Indien de koper terecht een beroep doet op deze garane, zal hem binnen een
redelijke termijn, ter vervanging of herstelling, naar gelang het geval, een idenek
of gelijkaardig product of een onderdeel daarvan worden aangeboden. Het is de
verkoper echter steeds toegelaten om in plaats van de vervanging van het product
of een onderdeel, de koper een bedrag te betalen gelijk aan de aankoopprijs van het
product.
In geen geval kan de fabrikant aansprakelijk zijn voor andere vergoedingen voor
genotsverlies of indirecte schade.
AANSPRAKELIJKHEID
De fabrikant kan niet aansprakelijk worden gesteld voor enige schade die zou
ontstaan ten gevolge van onaangepaste of foueve montage of installae van een
White Rhino product of van het niet correct naleven van bij de verpakking gevoegde
instruces.
De fabrikant kan niet aansprakelijk worden gesteld voor enige schade die zou
kunnen ontstaan als gevolg van het onaangepast, oneigenlijk of fouef gebruik van
een White Rhino product of als gevolg van het niet correct naleven van de bij de
verpakking gevoegde instruces.
De aansprakelijkheid van de fabrikant laat diens recht om een regresvordering in te
stellen of om de schade te verhalen op iedere derde onverlet.
In geen geval kan de fabrikant aansprakelijk worden gesteld voor gevolgschade,
winstderving of indirecte schade.
INSPECTIE EN ONDERHOUD
De frequene van controle en onderhoud hangt af van het type arkel of het
materiaal of andere factoren (vb. intensiteit van gebruik, vandalisme, ouderdom van
het materiaal, omgeving, ...). De frequene van inspece controles moet verhoogd
worden op basis van de aanwezigheid van bijzondere factoren.
Tijdens regelmage inspeces verdienen de volgende aspecten uw aandacht:
Controleer de omgeving van de White Rhino speelconstruce. Zorg dat er geen
harde of gevaarlijke voorwerpen rondslingeren, en verieer de schokdempende
werking van de ondergrond.
Controleer houten onderdelen op splinters en structurele schade.
Bout- en schroefverbindingen kunnen na verloop van jd los zien. Draai zonodig
aan, maar let op dat het hout niet splijt of versplintert.
Controleer metalen onderdelen zoals hoekverbindingen en schommelhaken
op slijtage en roestvorming die de sterkte aan zouden kunnen tasten. Bij twijfel
vervangen. Bewegende metalen delen moeten regelmag gesmeerd worden.
Bij scheuren of breuk in onderdelen en/of verbindingen van toebehoren zoals
schommels e.d. moet dit product onmiddellijk van de speelconstruce verwijderd
worden.
Indien een construce incompleet of beschadigd blijkt te zijn moet deze
afgeschermd worden van de speeltuingebruikers.
Rounekeuring (wekelijks tot maandelijks)
- Kijk na of alle bouten en moeren nog voldoende vastzien.
- Controleer de bodemafwerking op vreemde voorwerpen.
- Controleer op ontbrekende onderdelen.
- Controleer dat de veiligheidszone ontruimd is.
Werkingskeuring (1 tot 3 maandelijks)
- Controleer de stabiliteit van de construce.
- Controleer elk onderdeel op extreme slijtage en vervang indien nodig.
Periodieke controle (1 tot 2 keer per jaar)
- Controleer op roest en corrosie.
- Controleer elk onderdeel op extreme slijtage en vervang indien nodig.
Materiaal (a) Beschrijving Minimum
diepte (b)
maximale vrije valhoogte
mm mm mm
Gras / vaste aarde - - ≤ 1000
Schors 20 tot 80 korrelgrooe 200 ≤2000
300 ≤3000
Houtsnippers 5 tot 30 korrelgrooe 200 ≤2000
300 ≤3000
Zand / kiezel 0.25 to 8 korrelgrooe 200 ≤2000
300 ≤3000
Andere materialen en
dieptes
Zoals getest volgens EN1177 Krische valhoogte zoals getest
(a) Waar het geverieerd (bijv. zeeest) is dat de valondergrond voldoet aan deze tabel, of de valondergrond
een testrapport volgens EN1177 hee, is er geen extra test vereist.
(b) Waar het los granulair materiaal betre: voeg 100mm diepte toe om te compenseren voor verplaatsing.

9
instrucons de sécurité
MANUEL D’UTILISATION GÉNÉRAL
Veuillez soigneusement conserver ce mode d’emploi.
Si assemblé et installé conformément au manuel d’installaon, les produits seront
conforme aux tous les aspects de sécurité des normes européennes EN1176
Ne veuillez apporter aucune modicaon au produit, car cela pourrait causer les
cercats correspondants de devenir invalide.
Sauf que les objets recommandés, n’aachez aucun autre objet à l’équipment,
comme des cordes ou des chaînes par exemple. Ulisez le jeu ou les accessoires
uniquement aux ns auxquelles il (ils) est (sont) desné(s). Pour éviter les
combinaisons dangereuses, il est préférable de ne pas combiner votre jeu White
Rhino avec des produits des autres fabricants.
les produits de White Rhino conviennent pour l’ulisaon aux aires de jeux
publiques extérieures.
Les produits de White Rhino conviennent pour des personnes avec un poids jusqu’à
70 kg.
L’ulisaon du produit est uniquement autorisée sous contrôle d’un adulte. Danger
de chute!
Le produit sera construit de sorte que toutes les ouvertures ne créent pas de
coincement de tête, des doigts ou vêtements tel que décrit dans EN1176. Pour éviter
les doigts coincés, les ouvertures ne seront pas inférieure à 25 mm de diamètre à
moins que l’ouverture est inférieure à 8 mm de diamètre.
SURFACE DE LA ZONE D’IMPACT ET DE LA SÉCURITÉ
Lorsque le montage ou l’assemblage des construcons de White Rhino, il faut faire
aenon à la distance minimale recommandée entre la construcon et les obstacles
(zone d’impact). La dimension de la zone d’impact dépend de la hauteur libre de
chute. La forme et la taille de la zone d’impact et de l’espace de chute de votre
produit White Rhino se trouvent ci-dessous dans le présent document.
L’espace libre du produit est l’espace q’un ulisateur est dedans n’importe quel
mouvement forcé qui peut se faire. À l’excepon des pièces du produit qui sont
desnés à porter ou contenir l’ulisateur ou aider l’ulisateur à garder l’équilibre,
l’espace libre de l’équipement doit être sans d’obstacles (branches d’arbres, cordes,
les poutres,...)
Une aire de jeux de White Rhino peut être n’importe quelle combinaison des
diérentes construcons White Rhino. Les zones d’impact des deux diérentes
pièces d’équipement peuvent se chevaucher, mais il n’y a pas de chevauchement
d’espaces libres ou d’espace libre et chute.
La surface de sécurité sous la construcon White Rhino doit être planes et couverte
d’une manière appropriée (par exemple, dalles en caoutchouc, écorce, copeaux
de bois) et sasfaire aux exigences de EN 1176-1:2017. Le produit ne doit pas
être placé sur l’asphalte, de béton ou de toute autre surface dure. Exemples des
surfaces amorssants courants et leur hauteur de chute libre correspondant (sous
la forme proposée dans la norme EN 1176-1:2017) peut être trouvé dans le tableau
ci-dessous.
les surfaces amorssants devrait être adéquatement entretenu et contrôlé
régulièrement selon la norme EN 1177. les propriétés amorssants de la maère
de dépôt peut changer dans le temps en raison de diverses circonstances, comme
en ulisaon intensive, dégradaon, vandalisme... Lorsque vous ulisez un surface
amorssant spéciée dans le tableau ci-dessous, aucun autres essais selon la norme
EN1177 est nécessaire.
CONSTRUCTION
Vérier d’abord le contenu des cartons pour quantés des pièces et pour des
dommages. Toujours uliser les connexions de boulon et d’écrou prescrites
Pièces de rechange ne sont pas livrées avec. En cas de dommage, les pièces de
rechange peuvent être achetées
auprès du fabricant.
Les connexions doivent être bien protégées pourqu’il soit impossible des les ouvrir
sans ouls
Lors de l’ulisaon d’ancrage qui est placé dans le béton, le béton doit être versé et
en forme selon les explicaons fournies dans ce manuel. L’indicateur du niveau de
surface du sol doit être la marque de niveau de base sur l’ancre.
OUTILS ET LIENS
Toutes les vis tête enfoncés et aeurantes, livrés avec les kits White Rhino sont
autoperceuses, la perçage des trous pilotes n’est pas nécessaire. Bien que l’ulisaon
de bois sec ou dur, nous vous indiquons pré-perçage bois à visser pour l’empêcher
de fraconnement. Toujours percer au moins 15 mm moins profond que la longueur
de la vis. Pré-percer les vis à épaulement avec un diamètre de 8 mm avec un peu de
bois de diamètre 5 mm.
Vis à tête coulés avec un raccord correctement en voiture-embout dans le bois
jusqu’à ce que la tête de la vis est à niveau avec la surface du bois. Éviter de conduire
que les vis trop profondément dans le bois comme cela va provoquer le bois de
diviser et des éclats peuvent apparaître.
Écrous, boulons et vis à épaulement ne peuvent être déplacés complètement dans
le bois. Pour éviter que les pares saillantes des vis et boulons pour causer des
blessures, ils doivent toujours être protégés avec un boltcover. Placer l’élément de
base de la boltcover sous le boulon ou l’écrou, avec une rondelle et serrez. Assurez-
vous que boulons et vis sont xés serré, avant de fermer les boltcover-caps.
UN MONTAGE SÛR
Portez des vêtements de travail et des moyens de protecon adéquats (lunee de
protecon, masque à poussière et gants) pendant le montage de votre jeu White
Rhino, surtout lorsque vous sciez ou forez.
Poncez légèrement tout le bois pour éviter les échardes. Arrondissez les angles des
côtés sciés avec du papier émeri ou une lime.
Pendant le montage de votre jeu White Rhino, tenez les enfants à distance et veillez
à ce qu’ils ne jouent pas sur le jeu tant qu’il n’est pas terminé.
Suivez les instrucons d’ulisaon relaves à l’oul que vous ulisez.
Au moins 2 adultes sont nécessaires pour construire un jeu White Rhino.
GARANTIE
L’acheteur d’un produit White Rhino peut bénécier d’une garane.
Cee garane ne peut être invoquée que si toutes les condions suivantes sont
remplies :
- le produit présente un vice causé par des défauts de matériel ou de fabricaon ;
- toutes les disposions et recommandaons du manuel ci-annexé ont été
respectées à la lere ;
- il n’est nullement queson d’ulisaon inadéquate, impropre ou erronée d’un
produit White Rhino;
-aucun composant ou accessoire n’a été remplacé.
L’acheteur doit invoquer la garane au plus tard 30 jours après la date d’achat ou, si
le vice a été caché, au plus tard 30 jours après que le vice a été découvert ou aurait
dû raisonnablement être découvert.
Si l’acheteur fait jouer la garane à tre juste, il lui sera proposé, dans un délai
raisonnable et à des ns de remplacement ou de réparaon, selon le cas, un produit
idenque ou similaire voire un composant de ce produit. Le vendeur est néanmoins
autorisé à ne pas remplacer le produit ou un de ses composants mais à verser à
l’acheteur un montant correspondant au prix d’achat du produit.
Le fabricant ne peut en aucun cas être tenu pour responsable d’autres
compensaons pour perte de jouissance ou dommages indirects.
RESPONSABILITÉ
Le fabricant ne peut être tenu pour responsable des dommages éventuels résultant
du montage ou de l’installaon inadéquat(e) ou erroné(e) d’un produit White Rhino,
ou du non-respect des instrucons jointes à l’emballage.
Le fabricant ne peut être tenu pour responsable des dommages éventuels résultant
de l’ulisaon inadéquate, impropre ou erronée d’un produit White Rhino, ou du
non-respect des instrucons jointes à l’emballage.
La responsabilité du fabricant ne limite nullement le droit du fabricant d’introduire
un recours ou de répercuter les dommages sur un ers, quel qu’il soit.
Le fabricant ne peut en aucun cas être tenu pour responsable des pertes de bénéce
ou dommages indirects.
CONTRÔLE ET ENTRETIEN
La fréquence des inspecons et entreens dépend du matériel ulisé ou d’autres
éléménts (ulisaon intensive, niveau de vandalisme, situaon liorale, polluon
d’air, âge de l’équipement,…). La fréquence des contrôles de l’inspecon devrait être
augmentée à base de la présence des facteurs spéciaux.
Durant les inpecons fréquantes, les aspects suivants méritent votre aenon :
Vériez l’environnement du jeu White Rhino. Veillez à ce qu’aucun objet dur ou
dangereux ne traîne et assurez-vous que le sol amort bien les chocs.
Assurez-vous que les accessoires en bois ne présentent ni échardes ni dommages
structurels.
Les boulons et vis peuvent se desserrer avec le temps. Resserrez-les si nécessaire
mais veillez à ce que le bois ne se fende pas et ne se fraconne pas.
Assurez-vous que les composants métalliques comme les angles et les crochets ne
sont ni usés ni rouillés. L’usure ou la rouille pourrait en eet altérer la robustesse
du jeu. En cas de doute, remplacez le composant. Les pièces métalliques mobiles
doivent être lubriées régulièrement.
En cas de ssures ou rupture dans des composants et / ou des liaisons d’accessoires
comme les balançoires, etc. ce produit doit être reré du jeu immédiatement.
Si l’une des construcons s’avérait incomplète ou endommagée, jusqu’à ce que les
dommages soient réparés, la construcon devrait être exclue de l’ulisaon par les
ulisateurs du terrain de jeux.
Inspecon visuelle de roune (hebdomadaire ou mensuelle)
- Toujours s’assurer que les boulons et les écrous soient bien serrés.
- Véri er que la surface amorssante soit libre.
- Véri er qu’ils n’y aient des pièces manquantes.
- Contrôler que la piste soit dégagée.
Inspecon opéraonelle (1 à 3 mois)
- Contrôler la stabilité de la construcon.
- Contrôler chaque pièce sur usure excessive et remplacer si nécessaire.
Inspecon annuelle (1 à 2 fois par an)
- Inspecter sur présence de rouille et corrosion.
- Contrôler chaque pièce sur usure excessive et remplacer si nécessaire.
Matériel (a) Descripon Profondeur
minimale (b)
Hauteur maximale de chute libre
mm mm mm
Turf / couche arable - - ≤ 1000
écorce 20 à 80 taille des
parcules 200 ≤2000
300 ≤3000
Coupeaux de bois 5 à 30 taille des parcules 200 ≤2000
300 ≤3000
Sable / gravier 0.25 à 8 taille des
parcules 200 ≤2000
300 ≤3000
Autres matériaux et
autres profondeurs
Qu’il est testé selon EN1177 Hauteur de chute crique qu’il
est testé
(a) où la surface installée est vériée (p. ex. test du tamis) comme étant conformes à cee table ou eectue un
test de rapport selon EN1177, aucune analyse supplémentaire n’est requise
(b) pour les parcules lâches, ajouter 100 mm à la profondeur minimale pour compenser pour le déplacement

10
ALLGEMEINE GEBRAUCHSANWEISUNG
Bie bewahren Sie diese Gebrauchsanweisung sorgfälg auf.
Wenn die Produkte gemäβ dieser Installaonsanleitung monert und installiert
werden, werden sie alle Sicherheitsaspekte der europäischen Normen EN1176 erfüllen.
Bie keine Änderungen an dem Produkt vornehmen, da dies dazu führen kann, dass
die zugehörigen Zerkate ungülg werden.
Befesgen Sie, auβer den empfohlenen Produkten, keine zusätzlichen Gegenstände am
Gerät, wie beispielsweise Seile oder Keen. Verwenden Sie das Gerät oder Zubehöre
nur dazu, wofür sie besmmt sind. Um gefährliche Kombinaonen zu vermeiden,
kombinieren Sie am besten keine Produkte anderer Hersteller mit Ihrer White Rhino
Spielkonstrukon.
White Rhino Produkten sind geeignet für öentliches Gebrauch, sowohl drinnen als
draußen.
White Rhino Produkten sind brauchbar für Personen mit einem Gewicht bis 70 Kg.
Das Benutzen von diesem Produkt ist nur zugelassen unter der ständigen Aufsicht eines
Erwachsenen. Sturzgefahr!
Das Spielgerät muss so konstruiert werden, dass Önungen keine Fangstellen für Kopf,
Fingern oder Kleidung verursachen, wie in EN1176 beschrieben. Um ein Einklemmen
der Finger zu verhindern, müssen die Önungen einen Durchmesser von mindestens
25 mm haben, sofern die Önung nicht kleiner als 8 mm ist.
AUFPRALL- UND SICHERHEITSFLÄCHE
Beim Einbau oder bei der Montage der White Rhino Konstrukonen sollte auf
den minimal erforderlichen Abstand zwischen der Konstrukon und eventuellen
Hindernissen (Aufprallfläche) geachtet werden. Die Größe der Aufprallfläche hängt von
der freien Fallhöhe ab. Die Form und Größe des Aufprallbereichs und der Fallraum Ihres
White Rhino Produkts nden Sie weiter unten in diesem Dokument.
Der freie Raum des Geräts ist der Raum, in dem sich ein Benutzer während einer
möglicherweise erzwungenen Bewegung aualten kann. Mit Ausnahme von Teilen
des Geräts, die dazu besmmt sind, den Benutzer zu tragen oder zu halten oder dem
Benutzer zu helfen, das Gleichgewicht zu halten, muss der Freiraum der Ausrüstung frei
von Hindernissen sein (z. B. Äste, Seile, Querträger, ...).
Ein White Rhino Spielplatz kann eine beliebige Kombinaon der verschiedenen
White Rhino Konstrukonen sein. Die Aufprallbereiche von zwei verschiedenen
Ausrüstungsgegenständen können sich überlappen, aber es darf keine Überlappung
von Freiräumen oder von Freiraum und Fallraum geben.
Die Sicherheitsfläche unter der White Rhino Konstrukon muss flach und in geeigneter
Weise abgedeckt sein (z. B. Gummimaen, Rinde, Holzspäne) und die Anforderungen
der EN1176-1: 2017 erfüllen. Das Produkt darf nicht auf Asphalt, Beton oder einer
anderen harten Oberfläche gestellt werden. Beispiele für häug verwendete
stoßdämpfende Oberflächen und ihre entsprechende freie Fallhöhe (wie in EN1176-1:
2017 vorgeschlagen) nden Sie in der folgenden Tabelle.
Stoßdämpfende Oberflächen sollten regelmäßig gemäß der Norm EN 1177 gewartet
und kontrolliert werden. Die Aufpralldämpfungseigenschaen des Füllmaterials können
sich im Laufe der Zeit aufgrund verschiedener Umstände wie starker Beanspruchung,
Degradaon, Vandalismus, ... ändern. Bei Verwendung einer in der Tabelle unten
stoβdämpfenden Oberflächen, ist keine weitere Prüfung nach der Norm EN 1177
erforderlich.
KONSTRUKTION
Überprüfen Sie zuerst den Inhalt der Kartons auf Teilanzahlen und Beschädigungen.
Verwenden Sie immer die vorgeschriebenen Bolzen und Muern.
Das Gerät wird ohne Ersatzteile geliefert. Im Falle einer Beschädigung können
Ersatzteile beim Hersteller erworben werden.
Verbindungen müssen gut befesgt sein, damit diese nicht ohne Werkzeug gelöst
werden können
Bei Verwendung einer Verankerung, die in Beton eingesetzt wird, sollte der Beton
gemäß den Anweisungen in diesem Handbuch gegossen und geformt werden. Der
Indikator für den Bodenoberflächenpegel sollte die Basispegelmarkierung am Anker
sein.
WERKZEUGE UND VERBINDUNGEN
Alle Senkkopf- und Flanschkopfschrauben, die mit den White Rhino Kits geliefert
werden, sind selbstbohrend, Bohren von Vorbohrungen ist nicht erforderlich. Bei
Verwendung von trockenem oder hartem Holz empfehlen wir jedoch, das zu bohrende
Holz vorzuspannen, damit es nicht spliert. Bohren Sie immer mindestens 15 mm
weniger ef als die Länge der Schraube. Flanschkopfschrauben mit einem Durchmesser
von 8 mm mit einem 5 mm Holzbohrer vorbohren.
Senkkopfschrauben mit passgenauer Schraube in das Holz eintreiben, bis der
Schraubenkopf auf Höhe der Holzoberfläche steht. Vermeiden Sie es, die Schrauben zu
ef in das Holz zu drücken, da sonst das Holz spliert und Splier entstehen können.
Flanschkopfschrauben, Bolzen und Muern können nicht vollständig in das Holz
eingetrieben werden. Um zu verhindern, dass die hervorstehenden Teile der Schrauben
Verletzungen verursachen, müssen diese immer mit einer Bolzenabdeckung geschützt
werden. Setzen Sie den Basisteil der Bolzenabdeckung unter die Schraube oder Muer,
zusammen mit einer Unterlegscheibe, und ziehen Sie sie fest. Stellen Sie sicher, dass
Bolzen und Schrauben fest angezogen sind, bevor Sie die Verschlusskappen schließen.
SICHERER AUFBAU
Tragen Sie beim Auau Ihrer White Rhino Spielkonstrukon Arbeitskleidung und
entsprechende Sicherheitsmiel (Sicherheitsbrille, Staubmaske und Handschuhe),
insbesondere wenn Sie sägen oder bohren.
Schleifen Sie alle Holzteile leicht ab, um Splier zu vermeiden. Runden Sie die Ecken an
den abgesägten Seiten mit Schleifpapier oder einer Feile ab.
Sorgen Sie während der Montage Ihrer White Rhino Spielkonstrukon dafür, dass sich
keine Kinder in der Nähe aualten, und dass sie nicht mit dem Spielgerät spielen,
solange es nicht ferg ist.
Befolgen Sie die Gebrauchsanleitungen des Werkzeugs, dass Sie verwenden.
Für den Bau einer White Rhino Spielkonstrukon sind mindestens 2 Erwachsene
erforderlich.
GARANTIE
Der Käufer eines White Rhino Produktes hat Anspruch auf eine Garane.
Diese Garane kann lediglich dann in Anspruch genommen werden, wenn alle
folgenden Bedingungen erfüllt sind:
- Das Produkt weist einen Mangel auf, der durch Material- oder Herstellungsfehler
verursacht wurde.
- Alle Besmmungen und Anweisungen in der mitgelieferten Gebrauchsanleitung
wurden genau eingehalten.
- Es handelt sich nicht um unpassende, zweckenremdete oder falsche Nutzung eines
White Rhino Produktes.
- Es wurde kein Teil oder Zubehörteil ausgetauscht.
Der Käufer muss diese Garane spätestens 30 Tage nach dem Kaufdatum geltend
machen oder, im Fall eines verborgenen Mangels, spätestens 30 Tage, nachdem dieser
entdeckt wurde, oder berechgterweise entdeckt häe werden müssen.
Wenn der Käufer diese Garane zu Recht in Anspruch nimmt, wird ihm innerhalb einer
angemessenen Frist, ein idensches oder gleicharges Produkt oder ein Teil davon
angeboten, je nach Fall durch Reparatur oder Austausch. Es ist dem Verkäufer jedoch
jederzeit gestaet, dem Käufer anstelle des Austausches des Produktes oder eines Teils,
einen Betrag zu bezahlen, der dem Kaufpreis des Produktes entspricht.
Der Hersteller ist keinesfalls habar für andere Entschädigungen für Nutzungsverlust
oder indirekte Schäden.
HAFTUNG
Der Hersteller kann nicht für Schäden habar gemacht werden, die in Folge von
unpassender oder fehlerhaer Montage oder Installaon eines White Rhino -
Produktes entstehen könnten, oder durch die nicht korrekte Einhaltung der in der
Verpackung mitgelieferten Anweisungen.
Der Hersteller kann nicht für Verletzungen habar gemacht werden, die als Folge einer
unzureichender, fehlerhae Verwendung eines White Rhino Produktes oder durch die
Nichtbeachtung der in der Verpackung enthaltener Gebrauchsanleitung entstehen.
Die Haung des Herstellers beeinträchgt nicht dessen Recht, eine Regressforderung
einzuleiten, oder einen beliebigen Drien für den Schaden habar zu machen.
Der Hersteller kann keinesfalls für Folgeschäden, Gewinnentgang oder indirekte
Schäden habar gemacht werden.
INSPEKTION UND WARTUNG
Die Frequenz der Kontrolle und Unterhalt hängt ab von dem Typ Arkel oder das
Material oder andere Faktoren (z.B. Intensität des Gebrauchs, Vandalismus, Alter des
Materials, Umwelt, …). Die Frequenz dieser Überprüfungen sollten nach dem Aureten
spezieller Faktoren erhöht werden.
Bei regelmäβigen Überprüfungen verdienen die folgenden Aspekte Ihre
Aufmerksamkeit:
Kontrollieren Sie die Umgebung der White Rhino - Spielkonstrukon. Sorgen Sie dafür,
dass keine harten oder gefährlichen Gegenstände herumliegen, und kontrollieren Sie
die stoßdämpfende Funkon des Untergrunds.
Kontrollieren Sie Holzteile auf Splier und strukturellen Schäden.
Bolzen- und Schraubverbindungen können im Laufe der Zeit locker werden. Ziehen Sie
diese gegebenenfalls an, achten Sie aber darauf, dass sich das Holz nicht spaltet oder
zerspliert.
Kontrollieren Sie Metallteile, wie beispielsweise Eckverbindungen und Schaukelhaken
auf Abnutzung und Rostbildung, die die Stärke beeinflussen könnte. Im Zweifelsfall
austauschen. Bewegliche Metallteile müssen regelmäßig geschmiert werden.
Bei Rissen oder Bruch bei Teilen und/oder Verbindungen von Zubehören,
wie beispielsweise Schaukeln u. Ä. muss dieses Produkt unverzüglich von der
Spielkonstrukon enernt werden.
Sollte eine der Konstrukonen unvollständig oder beschädigt sein, sollte die
Konstrukon bis zur Reparatur des Schadens von den Nutzern des Spielplatzes
ausgeschlossen werden.
Rounekontrolle (wöchentlich bis monatlich)
- Kontrollieren Sie ob alle Bolzen und Muern noch fest genug sitzen.
- Kontrollieren Sie die Bodenausführung auf fremde Sachen.
- Kontrollieren Sie auf fehlende Unterteile.
- Kontrollieren Sie, dass die Sicherheitszone evakuiert ist.
Wirkungskontrolle (1 bis 3 Monaten)
- Kontrollieren Sie die Stabilität der Konstrukon.
- Kontrollieren Sie auf außergewöhnlichen Verschleiß und ersetzen Sie wenn nög.
Periodische Kontrolle (1 bis 2 Mal pro Jahr)
- Kontrollieren Sie auf Rost und Erosion.
- Kontrollieren Sie auf außergewöhnlichen Verschleiß und ersetzen Sie wenn nög.
Sicherheitshinweise
Material (a) Beschreibung Mindesefe
(b)
Maximale freie Fallhöhe
mm mm mm
Rasen / Oberboden - - ≤ 1000
Rinde 20 to 80 Parkelgröβe 200 ≤2000
300 ≤3000
Holzspäne 5 to 30 Parkelgröβe 200 ≤2000
300 ≤3000
Sand / kies 0.25 to 8 Parkelgröβe 200 ≤2000
300 ≤3000
Andere Materialien un andere Tiefen Wie getested nach EN1177 Krische Fallhöhe wie getested
(a) Wenn die installierte Oberfläche nachgewiesen wird (z. B. Siebtest), als ob sie mit dieser Tabelle übereinsmmt oder
einen Prüericht gemäß EN 1177 trägt, sind keine zusätzlichen Prüfungen erforderlich.
(b) Für loses teilchenförmiges Material fügen Sie 100 mm zur Mindesefe hinzu, um die Verschiebung auszugleichen

11
Seguridad las instrucciones
INSTRUCCIONES GENERALES
Por favor guarde este manual para futuras referencias de forma segura.
Cuando se monte y se instale de acuerdo a este manual de montaje, el producto
cumplirá con todos los requisitos de seguridad de la normava Europea EN1176
Por favor, de ningún modo modique el producto ni ninguna de sus partes, ya que
podría eliminar la validez del cercado
No añada objetos adicionales al elemento, como cuerdas o cadenas, salvo los
recomendados. Ulice el elemento o los accesorios exclusivamente para el n
previsto. No es recomendable combinar productos de otros fabricantes con sus
elementos White Rhino.
Los productos White Rhino son convenientes para el uso público, tanto en interior
como en exterior.
El uso de productos White Rhino es aconsejable para personas con un peso máximo
de 70 kg.
El uso de este producto sólo está permido bajo la vigilancia de un adulto. Riesgo de
caída!
El equipo debe construirse de modo que ninguna apertura cause atrapamiento
de cabeza, dedos, o ropa, tal como se describe en la EN1176. Para prevenir
atrapamiento de dedos, las aperturas de deben ser inferiores a 25mm de diámetro, a
no ser que sean inferiores a 8mm de diámetro.
ÁREA DE IMPACTO Y SUPERFICIE DE SEGURIDAD
Cuando se monten construcciones White Rhino, debe prestarse atención a la
distancia mínima requerida entre la construcción y eventuales obstáculos (area de
impacto). Las dimensiones del área de impacto depende de la altura libre de caída.
La forma y el tamaño del área de impacto y del espacio de caída de su producto
White Rhino, se encuentra abajo en este documento.
El espacio libre del equipo es el espacio en el que un usuario puede encontrarse
durante cualquier movimiento forzado que pueda ocurrir. Con la excepción de partes
del equipo que estén desnadas a soportar o contener al usuario, o ayudar al usuario
a mantener equilibrio, el espacio libre del equipo debe estar libre de obstáculos (p.ej.
ramas de arbol, cuerdas, postes,...)
Los equipamientos White Rhiro pueden ser cualquier combinación de productos
White Rhino. El area de impacto de dos piezas o equipos separados podrían
solaparse, pero no deberán en espacios libre, o en espacios libres de caída.
La supercie de seguridad bajo las construcciones White Rhino deben ser planas, y
estar cubiertas de un modo ul (p. ej. Suelo de goma, corteza, serrín,…) y cumplir los
requerimientos de la la 1176-1:2017. El producto no debe ser colocado sobre asfalto,
cemento o ninguna otra supercie dura. Los ejemplos de supercies amorguadors
y su altura libre de caída (tal como se proponen en la EN 1176-1:2017) pueden
encontrarse en la tabla inferior.
El impacto amorguador debe ser adecuadamente mantenido y comprobado
regularmente, de acuerdo a la normava EN1177. Las propiedades de amorguación
de impacto del material de relleno pueden cambiar con el empo, debido a varias
circunstancias, como el uso intensivo, la degradación, el vandlismo... Cuando se use
una supercie de amorguación como las especicadas en la tabla inferior, no se
necesitan más tests según la normava EN1177.
CONSTRUCCIÓN
Primero compruebe el contenido de las cajas para las candades de piezas y posibles
daños. Siempre use los tornillos y tuercas recomendados
No se suministran piezas de repuesto con el disposivo. En caso de daños, pueden
obtenerse piezas de repuesto en el fabricante.
Las uniones deben ser protegidas, de modo que no puedan ser desmontadas sin
herramientas
Cuando usen anclajes que se colocan en cemento, el cemento debe ser verdo y
conformado de acuerdo a las instrucciones que de describen en el presente manual.
El indicador de supercie del nivel del suelo debe ser la marca que se encuentra en
el anclaje.
HERRAMIENTAS Y CONEXIONES
Todos los tornillos de hendidura y los de flange suministrados con White Rhino, son
autoperforantes, no se necesita perforación previa de agujeros de guía. Aunque
cuando se usa madera seca o dura, recomendamos taladrar la madera antes de
perforar para evitar que se separe. Siempre taladre al menos 15 mm menos de
profundidad que la longitud del tornillo. Perfore previamente los tornillos de cabeza
de flecha con un diámetro de 8 mm con una broca de madera de 5 mm.
Coloque los tornillos de cabeza hueca con un tornillo de ajuste correcto en la madera
hasta que la cabeza del tornillo quede nivelada con la supercie de la madera. Evite
introducir los tornillos demasiado profundamente en la madera, ya que la madera se
puede dividir y pueden aparecer asllas.
Los tornillos de flange, pernos y tuercas no deben introducirse completamente en
la madera. Para evitar que las partes sobresalientes de los tornillos y pernos causen
lesiones, siempre deben protegerse con una tapón de perno. Coloque la parte de
la base de la cubierta del perno debajo del perno o tuerca, junto con una arandela
y apriétela. Asegúrese de que los pernos y tornillos estén bien apretados, antes de
cerrar las tapas de tapa del perno.
MEDIDAS DE SEGURIDAD DURANTE EL MONTAJE
Ulice ropa de trabajo y equipos adecuados de protección (gafas de seguridad,
guantes y mascarilla) durante el montaje de los elementos para juegos infanles
White Rhino, sobre todo cuando haga cortes o taladros.
Lije suavemente todas las supercies de madera, para eliminar las asllas. Redondee
las aristas de los cortes ulizando papel de lija o una lima.
Mantenga a los niños alejados de la zona en que esté montando sus elementos para
parques infanles White Rhino, y asegúrese de que no jueguen con los elementos
hasta que estén totalmente terminados.
Siga las instrucciones de uso de las herramientas que ulice.
Se necesitan al menos dos adultos para montar los elementos para parques
infanles. Así, uno de ellos puede atornillar cómodamente las piezas entre sí
mientras el otro las sujeta en la posición correcta.
GARANTÍA
El comprador de un producto White Rhino se benecia de una garana.
Dicha garana sólo podrá hacerse valer si se cumplen todas las condiciones
siguientes:
- el producto muestra un defecto de material o fabricación;
- se han seguido escrupulosamente todas las normas e instrucciones del manual
adjunto;
- el producto White Rhino no se ha ulizado de forma inadecuada, indebida o
incorrectaio.
El comprador podrá hacer valer esta garana en los 30 días siguientes a la fecha de
compra o, en caso de vicios ocultos, en los 30 días siguientes a su descubrimiento o
al momento en que, razonablemente, debieran haber sido detectados.
Si el comprador hace valer la garana de forma juscada, se le entregará un
producto o parte igual o similar en un plazo de empo razonable, mediante
reparación o sustución, según las circunstancias. No obstante, el vendedor podrá,
en cualquier momento, abonar al comprador una candad igual al precio de venta
minorista del producto en lugar de reemplazar el producto o la parte defectuosa.
El fabricante no será responsable, bajo ninguna circunstancia, de otras
compensaciones por pérdida de disfrute o daños indirectos.
RESPONSABILIDAD CIVIL
El fabricante no es responsable de cualquier lesión que se produzca como resultado
de un montaje o instalación inadecuado o incorrecto de productos White Rhino, o
como consecuencia del incumplimiento de las instrucciones incluidas en el embalaje.
El fabricante no es responsable de cualquier lesión que se produzca como resultado
de un uso inadecuado, indebido o incorrecto de un producto White Rhino, o como
consecuencia del incumplimiento de las instrucciones incluidas en el embalaje.
La responsabilidad civil del fabricante no afecta a su derecho a presentar recursos o
exigir a terceras personas indemnizaciones por daños y perjuicios.
El fabricante no será responsable, bajo ninguna circunstancia, de daños consecuvos,
lucro cesante o daños indirectos.
INSPECCIÓN Y MANTENIMIENTO
La frecuencia de inspecciones y mantenimiento dependerá del po de equipo o
materiales ulizados y de otros factores (por ejemplo, uso muy frecuente, grado de
vandalismo, ubicación en la costa, contaminación del aire, angüedad del equipo,...).
La frecuencia de los controles de inspección se debe aumentar de acuerdo a la
ocurrencia de estos factores.
Durante las comprobaciones regulares, preste especial atención a los siguientes
aspectos:
Compruebe los alrededores del elemento White Rhino. Asegúrese de que no haya
objetos duros o peligrosos en las proximidades y verique el efecto amorguador
del suelo.
Compruebe las piezas de madera en busca de asllas y daños estructurales.
Las uniones entre tuercas y tornillos pueden aflojarse con el empo. Si es preciso,
apriételas, pero compruebe que la madera no se abra ni aslle.
Compruebe las partes metálicas, como escuadras y ganchos, en busca de desgaste
y corrosión, que pueden afectar negavamente a su resistencia. En caso de duda,
cámbielas. Las partes móviles metálicas deben lubricarse con regularidad.
En caso de grietas o fracturas en partes y/o conectores de accesorios, tales como
columpios y similares, el producto en cuesón debe desmontarse inmediatamente
del elemento.
En caso de que una de las construcciones se encuentre incompleta o dañada,
hasta que se repare el daño, la construcción debe excluirse del uso por parte de los
usuarios del parque.
Inspección visual runaria (semanalmente o mensualmente)
- Asegúrese siempre de que los pernos y las tuercas están bien  jados.
- Veri que no existen obstáculos en el área de seguridad del producto.
- Compruebe que no faltan piezas.
- Veri que que el espacio alrededor del equipamiento esté libre de objetos.
Inspección operacional (1 a 3 meses)
- Veri que la estabilidad de la construcción.
- Veri que todos los componentes por si hubiera un desgaste excesivo y sustúyalos
cuando sea necesario.
Inspección anual (de 1 a 2 veces al año)
- Compruebe que no hay partes oxidadas o con herrumbre.
- Veri que todos los componentes por si hubiera un desgaste excesivo y sustúyalos
cuando sea necesario.
Material (a) Descripción Profundidad
mínima (b)
Maxima altura libre de caída
mm mm mm
Hierba, cesped arcial - - ≤ 1000
Corteza 20 to 80 tamaño de parcula 200 ≤2000
300 ≤3000
Serrín 5 to 30 tamaño de parcula 200 ≤2000
300 ≤3000
Arena 0.25 to 8 tamaño de parcula 200 ≤2000
300 ≤3000
Otros materiales con
otras profundidades
Como se testea en la EN1177 Altura críca de caída según testeo
(a) Cuando la supercie instalada sea vericada (p. ej. Test de tamizado), estando acorde con esta tabla, o se disponga un informe de ensayo
de acuerdo a la EN1177, no se requieren más comprobaciones
(b) Para perdidas de parculas de material, añada 100mm a la profundidad mínima para compensar por desplazamiento

12
Indririzzamen per l’uso
ISTRUZIONI GENERALI
Conservare le istruzioni con cura per il futuro
Quando assemblato e installato secondo questo manuale di assemblaggio, il prodoo
è conforme a tu i requisi di sicurezza della norma europea EN1176
Non apportare al prodoo delle modi che che possono intaccare l’integrità
struurale perche la cercaziona diventa invalida.
Non agganciare ogge supplementari all’arezzatura (ad esempio, corde, catene
ecc.), solamente quelli racomandac. Ulizzare la arezzatura e gli accessori in
conformità agli ulizzi previs. Per evitare situazioni pericolose, non ulizzare le
arezzature White Rhino in combinazione con prodo di altre marche.
I prodo White Rhino sono adaa all’uso nei parchi giochi commerciali, sia
all’interno che all’aperto.
I prodo White Rhino sono adaa a persone con un peso no a 70 kg.
Il prodoo deve essere ulizzato esclusivamente soo la costante supervisione di un
adulto. Rischio di
caduta!
Il prodoo deve essere costruito in modo che nessuna apertura causi
intrappolamento di testa, dita o indumen, come descrio in EN1176. Per evitare
l’intrappolamento delle dita, le aperture dovrebbero avere un diametro inferiore a 25
mm, a meno che non abbiano un diametro inferiore a 8 mm.
AREA DI IMPATTO E SUPERFICIE DI SICUREZZA
Quando si montano le costruzioni White Rhino, occorre prestare aenzione alla
distanza minima richiesta tra la costruzione e qualsiasi ostacolo (area d’impao). Le
dimensioni dell’area di impao dipendono dall’altezza di caduta libera. La forma e le
dimensioni dell’area di impao e lo spazio drenante del prodoo White Rhino sono
disponibili qui di seguito in questo documento.
Lo spazio libero dell’apparecchiatura è lo spazio in cui un utente può incontrarsi
durante qualsiasi movimento forzato che potrebbe vericarsi. Ad eccezione delle
par dell’apparecchiatura desnate a supportare o contenere l’utente o aiutare
l’utente a mantenere l’equilibrio, lo spazio libero dell’apparecchiatura deve essere
privo di ostacoli (ad es. Rami di alberi, funi, pali, .. .)
Le apparecchiature White Rhino possono essere una qualsiasi combinazione di
prodo White Rhino. L’area d’impao di due pezzi o arezzature separa può
sovrapporsi, ma non deve essere in spazi liberi o in spazi di caduta libera.
La supercie di sicurezza soo le costruzioni de White Rhino deve essere piaa
e coperta in modo ule (ad es. Pavimento in gomma, corteccia, segatura, ...) e
soddisfare i requisi di 1176-1: 2017. Il prodoo non deve essere posizionato su
asfalto, cemento o altre superci dure. Esempi di superci di smorzamento e la loro
altezza di caduta libera (come proposto in EN 1176-1: 2017) sono riporta nella
tabella seguente.
L’impao dell’ammorzzatore deve essere adeguatamente mantenuto e controllato
regolarmente, secondo la norma EN1177. Le proprietà di ammorzzazione degli
impa del materiale di apporto possono cambiare nel tempo, a causa di varie
circostanze, come uso intenso, degradazione, a vandalici ... Quando si ulizza una
supercie di imbotura come quelle specicate nella tabella soostante, non sono
necessari più test secondo lo standard EN1177.
COSTRUZIONE
Prima controlla il contenuto delle scatole per le quantà di par e possibili danni.
Ulizzare sempre le vi e i dadi raccomanda
Pezzi di ricambio non forni con il disposivo. In caso di danni, possono essere
acquista i pezzi di ricambio del
produore.
Le connessioni devono essere controllate e protee al  ne di non poter essere tolte
nemmeno con degli strumen
Quando si usano ancore poste in cemento, il cemento deve essere versato e
modellato secondo le istruzioni descrie in questo manuale. L’indicatore del livello
della supercie a livello del suolo deve essere il segno che si trova sull’ancoraggio.
FERRAMENTE E CONNESSIONI
Tue le vi a fessura e flangia fornite con White Rhino sono autoperforan, non
è richiesta la preforatura dei fori di guida. Sebbene si ulizzi legno secco o duro, si
consiglia di forare il legno prima della perforazione per evitare che si separi. Eseguire
sempre una foratura di almeno 15 mm in meno rispeo alla lunghezza della vite.
Preforare le vi con testa a freccia del diametro di 8 mm con una punta per legno da
5 mm.
Posizionare le vi a brugola con una vite di regolazione correa sul legno nché
la testa della vite non è a lo con la supercie del legno. Evitare di inserire le vi
troppo profondamente nel legno, in quanto il legno potrebbe rompersi e potrebbero
apparire schegge.
Vite flangia, bulloni e dadi non devono essere inseri completamente nel legno.
Per evitare che le par sporgen di vite e bulloni possano causare lesioni, devono
essere sempre protee con una spina per bulloni. Posizionare la parte di base del
copri bullone soo il bullone o il dado, insieme a una rondella e serrare. Assicurarsi
che i bulloni e le vi siano ben stre, prima di chiudere i cappucci del coperchio del
bullone.
PER UN ASSEMBLAGGIO SICURO
Durante l’assemblaggio delle arezzature White Rhino indossare indumen da lavoro
e ulizzare arezzature annfortunische (occhiali di sicurezza, maschera anpolvere
e guan), soprauo per le operazioni che prevedono l’ulizzo di seghe e trapani.
Levigare leggermente tue le par in legno per evitare il formarsi di schegge.
Arrotondare gli angoli delle par tagliate con carta vetrata o una lima.
Durante l’assemblaggio delle arezzature White Rhino tenere i bambini a debita
distanza e assicurarsi che non giochino con il prodoo nché questo non sarà stato
completamente assemblato.
Seguire le istruzioni per l’uso degli strumen da lavoro ulizza.
L’assemblaggio delle arezzature per aree da gioco White Rhino deve essere
eeuato da almeno due adul.
GARANZIA
Tu i prodo White Rhino sono coper da garanzia.
Tale garanzia può essere faa valere solo nel caso in cui si presenno o siano state
rispeate le seguen condizioni:
- il prodoo presenta un difeo dovuto a un’imperfezione dei materiali o di
produzione;
- sono state seguite rigorosamente tue le norme e le istruzioni riportate nel manuale
incluso nella confezione;
- il prodoo White Rhino non è stato ulizzato in modo improprio, scorreo o
inidoneo;
- non sono state eeuate sostuzioni di par o accessori.
L’acquirente deve far valere la garanzia entro 30 giorni dall’acquisto oppure, nel caso di
un difeo nascosto, entro 30 giorni dal rilevamento dello stesso oppure dal momento
in cui avrebbe dovuto essere rilevato.
Se le ragioni dell’acquirente saranno ritenute valide, entro un periodo di tempo
ragionevole il prodoo difeato (o una sua parte) verrà, a seconda delle circostanze,
riparato oppure sostuito con un prodoo idenco o simile (o una sua parte).
Tuavia, invece di sostuire il prodoo (o la parte di esso), il venditore può, in qualsiasi
momento, decidere di risarcire l’acquirente con una somma di denaro equivalente al
prezzo di vendita del prodoo.
In nessuna circostanza al produore potrà essere richiesto di risarcire l’acquirente in
caso di mancato ulizzo del prodoo o di danni indire.
RESPONSABILITÀ
Il produore non potrà essere ritenuto responsabile di infortuni vericasi a causa di
errori o mancanze nell’assemblaggio o nell’installazione di un prodoo White Rhino
o a causa di eventuali inosservanze delle istruzioni incluse nella confezione da parte
dell’acquirente.
Il produore non potrà essere ritenuto responsabile di infortuni vericasi a causa
di un ulizzo scorreo, improprio o inadeguato di un prodoo White Rhino o a
causa di eventuali inosservanze delle istruzioni incluse nella confezione da parte
dell’acquirente.
La responsabilità del produore non pregiudica il dirio di quest’ulmo a ricorrere
contro terzi o ad avanzare richieste di risarcimento danni nei confron degli stessi.
In nessuna circostanza il produore potrà essere ritenuto responsabile di danni
consequenziali o indire o di perdite di proo.
ISPEZIONE E MANUTENZIONE
La frequenza delle ispezioni e della manutenzione dipende del materiale ulizzato
per l’arezzatura o di altri faori (p.e. uso intensivo, livello di vandalismo, ubicazione
litorale, inquinamento atmosferico, età dell’arezzatura,…). La frequenza dei controlli
di ispezione dovrebbe essere aumentata secondo il l´aumento di ques faori.
Durante i controlli regolari, eseguire con parcolare aenzione le seguen operazioni:
Controllare l’ambiente in cui è stata assemblata l’arezzatura White Rhino. Assicurarsi
che nei pressi dell’arezzatura non si trovino ogge solidi o altrimen pericolosi e
vericare che il suolo sia eevamente in grado di ammorzzare eventuali impa
dovu a cadute.
Vericare che le par in legno non presenno schegge o danni struurali.
I serraggi di bulloni e vi possono allentarsi col passare del tempo. Se necessario,
serrarli nuovamente, assicurandosi che il legno non si spacchi e che non si formino
schegge.
Vericare che le par metalliche, come i giun ad angolo e i ganci /schrappen/, non
presenno segni di usura o ruggine, che potrebbero limitarne la resistenza. In caso di
dubbio, sostuire la parte. È necessario lubricare regolarmente le par metalliche
mobili.
In caso siano presen fessure o spacchi nelle par in legno e/o nei conneori degli
accessori, quali i seggiolini o simili, è necessario rimuovere immediatamente tali par
dall’arezzatura.
Nel caso in cui una delle costruzioni sia incompleta o danneggiata, no a quando il
danno non viene riparato, la costruzione deve essere esclusa dall’uso da parte degli
uten del parco.
Ispezione visuale di roune (semanale o mensile)
- Sempre assicurarsi che i bulloni e dadi siano bene serra.
- assicurarsi che la super cie antrauma sia sgombra da ogge che non dovrebbero
starci.
- assicurarsi che non ci manchino delle par.
- Controllare che la pista sia sgombra da ogge.
Ispezione operava (1 a 3 mesi)
- Controllare la stabilità della costruzione.
- Controllare ogni parte su logoramento eccessivo e sostuire se necessario.
Ispezione annuale (1 a 2 volte ogni anno)
- Controllare la ruggine e la corrosione.
- Controllare ogni parte su logoramento eccessivo e sostuire se necessario.
Materiale (a) Descrizione Profondità
minima (b)
Altezza massima caduta libera
mm mm mm
Erba, erba arciale - - ≤ 1000
Crosta 20 to 80 dimensione delle parcelle 200 ≤2000
300 ≤3000
Segatura 5 to 30 dimensione delle parcelle 200 ≤2000
300 ≤3000
Arena 0.25 to 8 dimensione delle parcelle 200 ≤2000
300 ≤3000
Altri materiali con altre
profondità
Come testato in EN1177 Altezza di caduta crica in base
alla prova
(a) Quando viene vericata la supercie installata (ad es. test di setacciatura), in conformità con questa tabella, o viene fornito un rapporto di
prova secondo EN1177, non sono richies ulteriori controlli
(b) Per la perdita di parcelle di materiale, aggiungere 100 mm alla profondità minima per compensare lo spostamento

13
Instrukcja bezpieczenstwa
INSTRUKCJA OGÓLNA
Proszę zachować niniejszą instrukcję obsługi w celu wykorzystania jej w przyszłości.
Po zmontowaniu i zainstalowaniu zgodnie z niniejszą instrukcją, produkty będą
spałniały wszystkie normy EN 1176
Prosimy nie mody kować urządzenia ani innych danych montażowych w jakikolwiek
sposób ponieważ może to spowodować brak ważności certywikatu.
Oprócz zalecanych przedmiotów, nie można przymocowywać żadnych dodatkowych
akcesoriów takich, jak liny lub łańcuchy, do urządzeń. Używać można wyłącznie
urządzeń oraz akcesoriów to tego przeznaczonych. Aby uniknąć niebezpiecznych
połączeń, najlepiej jest nie łączyć produktów innych producentów z urządzeniami
White Rhino.
Produkt przeznaczony jest do wykorzystania na publicznych placach zabaw na
świeżym powietrzu.
Produkt przeznaczony jest dla osób o wadze do 70 kg.
Korzystanie tylko pod stałym nadzorem osoby dorosłej. Ryzyko upadku!
Urządzenie musi być skonstruowane w taki sposób aby wszelkie otwory nie
powodowały zakleszczenia głowy, palców, odzieży tak jak jest to opisane w normie
EN 1176. Aby zapobiec zakleszczenia palców otwory powinny mieć średnicę nie
mniejszą niż 25 mm, chyba że otwór ma średnicę mniejszą niż 8 mm.
POWIERZCHNIA ZDERZENIA I POWIERZCHNIA BEZPIECZNA
Podczas montażu konstrukcji White Rhino należy zwrócić uwagę na wymaganą
odległość między konstrukcją, a ewentualnymi przeszkodami (powierzchnia
zderzenia). Obszar powierzchni bezpiecznej zależny jest od wysokości swobodnego
upadku. Kształt oraz rozmiar powierzchni zderzenia i przestrzeni upadku produktu
White Rhino można znaleźć poniżej.
Przestrzeń wolna urządzenia jest przestrzenią, w której przypuszczalnie przebywa
użytkownik podczas każdego wymuszonego ruchu, który może nastąpić. Z wyjątkiem
elementów wyposażenia, które są przeznaczone do utrzymania użytkownika
lub pomagają użytkownikowi zachować równowagę, przestrzeń wolna nie może
zawierać żadnych przeszkód (np. gałęzie. liny, nelki poprzeczne,...)
Plac zabaw Wbite Rhino może stanowić dowolną kombinację różnych konstrukcji
z serii White Rhino. Powierzchnia zderzenia dwóch rożnych części mogą sięna
siebie nakładać, natomiast nie może się na siebie nakłądać przestrzeń wolna oraz
przestrzeń upadku.
Powierzchnia bezpieczna pod urządzeniem White Rhino musi być płaska i mieć
właściwości amortyzujące (np. guma, kora, zrębki) oraz spełniać wymagania EN
1776-1:2017. Produktu nie wolno umieszczać na asfalcie, betonie i żadnych innych
twardych powierzchniach. Przykłady powszechnie stosowanych powierzchni
tłumiących uderzenie i odpowiadające im swobodne wysokości opadu (zgodnie z
normą EN 1176-1: 2017) można znaleźć w poniższej tabeli.
Powierzchnia amortyzująca upadek powinna być odpowiednio konserwowana i
regularnie sprawdzana pod kątem norm EN 1177. Właśiwości tłumiące uderzenie
materiału sypkiego może zmieniać się w czasie z powodu różnych okoliczności
takich jak intensywne użytkowanie, degradacja, wandalizm. Przy użyciu jednej
z powierzchni amortyzującej upadek przedstawionej w tabeli poniżej nie ma
konieczności dalszych badań zgodniści z EN 1177.
KONSTRUKCJA
Najpierw należy sprawdzić zawartość pudełek pod kątem ilości i uszkodzeń. Zawsze
należy używać zalecanych połączeń (śrub i nakrętek).
Części zamienne nie są dostarczane wraz z urządzeniem. W przypadku awarii części
zamienne można nabyć u producenta.
Połączenia powinny być zabezpieczone tak, żeby nie można było ich rozkręcić bez
użycia narzędzi.
W przypadku stosowania kotwienia, które jest umieszczany w betonie, beton
powinien być wylany i ukształtowany zgodnie z instrukcjami podanymi w dalszej
części instrukcji. Wskaźnikiem poziomu powierzchni gruntu powinien być znak
poziomu podstawowego znajdujący się na kotwie.
NARZĘDZIA I ŁĄCZENIA
Wszyskie wkręty z łbem gniazdowym wpuszczanym i wkręty kołnierzowe w
zestawie z White Rhino są samowiercące, a wiercenie otworów nie jest wymagane,
z wyjątkeim użycia suchego lub twardego drewna - zaleca się wywiercenie otworów
najpierw aby zapobiec jego pękaniu. Należy wiercić otwory minimum 15 mm
mniejsze niż długość śruby. Otwory do wkrętów kołnieżowych o średnicy 8 mm mają
mieć średnicę 5 mm.
Wkręty z łbem gniazdowym wpuszczanym należy wkręcać do momentu aż łeb
wkręta znajdzie się na równaj powierzchni z drewnem. Należy unikać wkręcania
wkrętów zbyt głęboko w drewno, ponieważ spowoduje to pęknięcie i pojawienie się
odłamków.
Wkręty kołnierzowe, śruby i nakrętki nie mogą być całkowićie wkręcone/wbite w
drewno. Aby nie dopuścić do zranienia wystającymi częściami wkrętów czy śrub
należy je zawsze ukryć pod maskownicą. Umieścić podstawową część maskownicy
razem z podkładką pod śrubą lub nakrętką i dokręcić. Upenić się czy śruby i wkręty są
mocno przymocowana przed zamknięciem pokrywki makownicy.
BEZPIECZNY MONTAŻ
Montując urządzenie White Rhino na placu zabaw, należy założyć odzież roboczą
i odpowiednie ubranie ochronne (okulary ochronne, maskę przeciwpyłową i
rękawice), szczególnie podczas piłowania lub wiercenia.
Lekko przetrzyj elementy drewniane papierem ściernym, aby pozbyć się drzazg.
Miejsca cięćia zaokrąglij papierem ściernym lub pilnikiem.
Podczas montażu urządzenia White Rhino nie należy dopuszczać do niego dzieci ani
nie pozwalać, żeby się na nim bawiły do czasu zakończenia montażu.
Narzędzia, za pomocą których montowane jest urządzenie, muszą być używane
zgodnie z ich instrukcją.
Do montażu urządzeń White Rhino na place zabaw potrzebne są co najmniej dwie
dorosłe osoby.
GWARANCJA
Kupujący produkt White Rhino ma prawo do gwarancji.
Gwarancja:
- obowiązuje, gdy produkt wykazuje wady materiałowe lub produkcyjne;
- obowiązuje, gdy wszelkie zalecenia i wskazówki zamieszczone w instrukcjach były
ściśle przestrzegane;
- wykluczone jest niewłaściwe użytkowanie produktu White Rhino;
- obowiążuje, gdy żadna oryginalna część ani akcesoria nie zostały wymienione.
Kupujący może skorzystać z gwarancji w ciągu 30 dni od daty zakupu lub, jeżeli wada
była ukryta, w ciągu 30 dni od ujawnienia się wady lub czasu, w którym powinna być
wykryta zgodnie ze zdrowym rozsądkiem.
Jeżeli kupujący powoła się w uzasadniony sposób na gwarancję, otrzyma identyczny
lub podobny produkt lub część w czasie, jakiego można oczekiwać zgodnie ze
zdrowym rozsądkiem poprzez jego wymianę lub naprawę, zależnie od okoliczności.
Jednakże dostawca może w każdym czasie wypłacić kupującemu kwotę równą cenie
zakupu detalicznego zamiast wymieniać produkt lub część.
Producent jest w żadnym przypdaku odpowiedzialny za inne rekompensaty za utratę
przyjemności lub szkody pośrednie.
ODPOWIEDZIALNOŚĆ
Producent nie ponosi odpowiedzialności za uszkodzenia ciała wynikające z
nieodpowiedniego lub nieprawidłowego montażu produktu White Rhino lub
nieprzestrzegania dołączonej instrukcji.
Producent nie może zostać pociągnięty do odpowiedzialności za jakiekolwiek
obrażenia, które mogą powstać w wyniku niewłaściwego użycia produktu White
Rhino lub w wyniku nieprzestrzegania instrukcji zawartych w opakowaniu.
Odpowiedzialność producenta nie ogranicza jego praw do odwołania lub ubiegania
się o odszkodowanie od osób trzecich.
Producent nie jest w żadnym przypadku odpowiedzialny za szkody wynikowe lub
utratę zysków i szkody pośrednie.
KONTROLA I KONSERWACJA
Częstotliwość kontroli i konserwacji zależy od rodzaju artykułu, użytych materiałów
bądź innych czynników (np.
intensywnego użytkowania, umyślnego zniszczenia, wilgotności powietrza,
zanieczyszczenia powietrza, wieku wyposażenia,...). W przypadku zaistniałych
czynników należy zwiększyć częstotliwość kontroli.
Podczas regularnych przeglądów należy zwróć szczególną uwagę na następujące
aspekty:
Należy sprawdzić otoczenie urządzenia White Rhino. Trzeba upewnić się, czy w
jego pobliżu nie ma twardych lub niebezpiecznych przedmitów; sprawdzić także czy
podłoże absorbuje wstrząsy.
Sprawdź, czy części drewniane nie mają drzazg i zmin strukturalnych.
Śruby i nakrętki mogą się z czasem poluzować. Jeżeli to konieczne, trzeba je dokręć,
upewniając się, że drewno nie popękało i nie potworzyły się drzazgi.
Należy sprawdź, czy części metalowe takie jak łączenie narożników oraz haki
huśtawek, nie są zużyte i zardzewiałe, co może osłabić ich wytrzymałość. W razie
potrzeby wymienić na nowe. Ruchome części metalowe muszą być regularnie
smarowane.
Jeżeli pojawią się pęknięcia lub złamania części i/lub elementó łączących akcesoria
takie jak huśtawki. element musi zostać natychmiast usunięty z urządzenia.
Jeżeli jedna z konstrukcji okaże się niekompletna bądź uszkodzona, do czasu
naprawienia lub dostarczenia elementów urządzenie powinno być wyłączone z
użytkowania.
Rutynowa kontrola (raz na tydzień lub raz na miesiąc)
- Zawsze należy sprawdzać, czy śruby i nakrętki są mocno dokręcone.
- na podłożu amortyzującym pod produktem nie powinny znajdować się żadne
przedmioty.
- Należy sprawdzać, czy nie brakuje żadnych elementów.
- należy sprawdzać prześwit między urządzeniem a gruntem.
Kontrola robocza (raz na 1 do 3 miesięcy)
- należy sprawdzać stabilność konstrukcji.
- należy sprawdzać zużycie każdej części i w razie potrzeby wymienić na nową.
Kontrola roczna (1 lub 2 razy do roku)
- należy sprawdzać elementy konstrukcji pod kątem obecności rdzy i korozji.
- należy sprawdzać zużycie każdej części i w razie potrzeby wymienić na nową.
Materiał (a) Opis Minimalna
głębokość (b) Maksymalna wysokość swobodnego upadku
mm mm mm
Darń / górna warstwa
gleby
- - ≤ 1000
Kora 20 to 80 rozmiar cząstek 200 ≤2000
300 ≤3000
Wióry 5 to 30 rozmiar cząstek 200 ≤2000
300 ≤3000
Piasek / żwirek 0.25 to 8 rozmiar cząstek 200 ≤2000
300 ≤3000
Inne materiały oraz
głębokości Teostowane zgodnie z normami EN1177 Krytyczna wysokość upadku jak w teście
(a) W przypadku dgy nawierzchnia jest zwerykowana (np. test sita) jako zgodna z niniejszą tabelą lub zawiera
raport z badań zgodny z EN 1177, nie są wymagane dodatkowe badania.
(b) W przypadku materiału sypkiego należy dodać 100 mm do minimalnej głębokości aby wyrównać
przemieszczenie.

14
- Consult Instrucons for use
- Raadpleeg de gebruiksaanwijzing
- Consultez le mode d’emploi
- Lesen Sie vor der Benutzung die Anleitung
- Consulte las instrucciones de uso
- Consultare le istruzioni per l’uso
- Zapoznaj się z instrukcją użytkowania
( M100.02 rubber swing seat ‘Curve’ )
- Consult Instrucons for use
- Raadpleeg de gebruiksaanwijzing
- Consultez le mode d’emploi
- Lesen Sie vor der Benutzung die Anleitung
- Consulte las instrucciones de uso
- Consultare le istruzioni per l’uso
- Zapoznaj się z instrukcją użytkowania
( M8174.03 swing hook ‘premium’ )
0 mm
0 mm
0 mm
GROUND ANCHOR SHOULD BE SET IN CONCRETE
INSTALLATION SWINGSEAT AND SWINGHOOK
HET GRONDANKER MOET IN BETON WORDEN VERANKERD | BODENANKER MUSS IN BETON GELEGT WERDEN | L’ANCRAGE AU SOL DOIT
ÊTRE FAIT DANS UNE BASE EN BÉTON | ERDANKER SOLLTE IN BETON GEGOSSEN SEIN | EL ANCLAJE AL SUELO DEBE SER FIJO EN HORMIGÓN
| L’ANCORAGGIO A TERRA DEVE ESSERE FISSATO IN CALCESTRUZZO | KOTWA GRUNTOWA POWINNA BYĆ OSADZONA W BETONIE
INSTALLATIE SCHOMMELZITJE EN SCHOMMELHAAK | INSTALLATION DU SIEGE DE BALANCOIRE ET DU CROCHET | AUFBAU SCHAUKELSITZ
UND SCHAUKELHAKEN | INSTALACIÓN DE ALTALENA Y GANCHO | INSTALLAZIONE DELL’ALTALENA E DEL GANCIO | INSTALACJA SIEDZISKA
HUŚTAWKI I HAKA HUŚTAWKI
4 x ( 50 x 50 x 60 cm = 0,15 m3)
- Each leg has an anchor and should be set in a concrete block
- Iedere poot is voorzien van een anker en moet in een betonnen blok worden verankerd
- Chaque jambe a une ancrée et doit être placée dans un bloc de béton
- Jede Stütze hat einen Anker und sollte in einem Betonblock sitzen
- Cada pierna ene un anclaje y debe colocarse en un bloque de hormigón
- Ogni gamba ha un ancoraggio e deve essere posizionata in un blocco di calcestruzzo
- Każda noga ma kotwę i powinna być osadzona w betonowym bloku
