Williams-Sonoma MAISIE User manual

1/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham

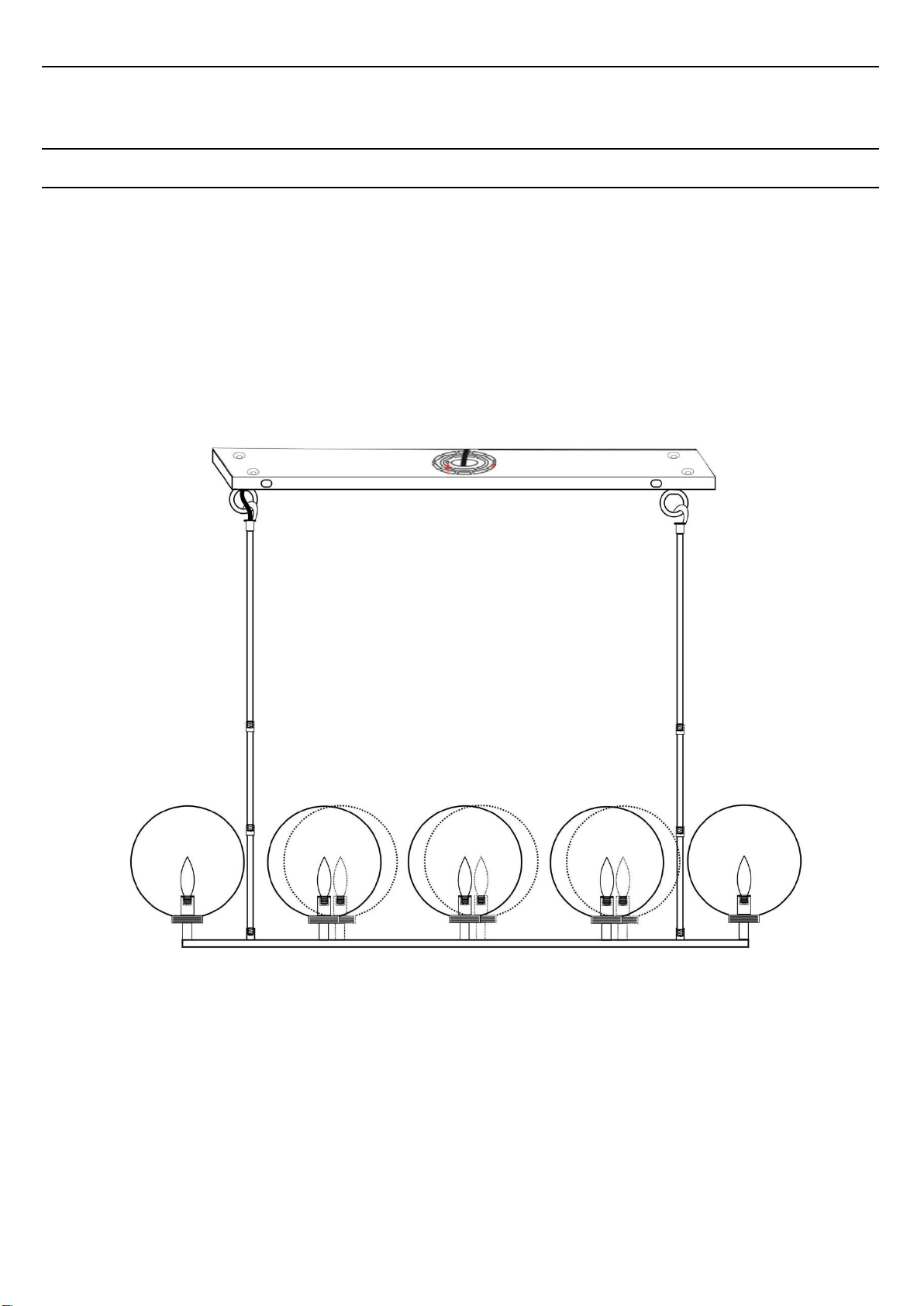

MAISIE

2/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
ENGLISH
•Do not dispose of any packaging or contents of the shipping carton until assembly is completed to avoid accidentally discarding
small parts or hardware.
•The ceiling Toggle Bolts (N) are meant for drywall ceiling mounting only. If the ceiling is made from concrete, brick or plaster, please
consult your local hardware store for assistance. Use proper hardware for your ceiling type.
•Due to the large size of the MAISIE CHANDELIER BRASS LINEAR, the fixture must be attached to the ceiling by the use of the 4
Toggle Bolts (N) (or other additional suitable ceiling mounting hardware, not included) which supports the Ceiling Plate(E) along with
the two J-box Mounting Screws (J).
•The installation is not to be made on a radiant-heating ceiling.
•For your safety, it is strongly recommended that two people install the lighting fixture.
•This fixture has been rated for up to Eight (8) 25-watt maximum TYPE B standard incandescent light bulb (not included) or Eight
(8) 5-watt compact fluorescent light bulb (not included) or Eight (8) 4-watt LED light bulb (not included). To avoid the risk of fire,
do not exceed the recommended wattage.
•“This lighting fixture is intended for indoor or protected/covered outdoor areas. Do not expose to direct rainfall. SUITABLE
FOR EITHER DRY OR DAMP LOCATIONS.”
•Save these instructions.
WARNING:
•Wash hands after installing, handling, cleaning or otherwise touching this fixture.
•To reduce the risk of fire, electrical shock or personal injury, always turn off light fixture and allow it to cool prior to
replacing light bulb.
•Do not touch bulb when fixture is turned on. Do not look directly at lit bulb.
•Keep flammable materials away from lit bulb.
Pre-assembly:
Remove all parts and hardware from box along with any plastic protective packaging.
Do not discard any contents until after assembly is complete to avoid accidentally discarding small parts or hardware.
For your safety and convenience, assembly by two people is recommended.
FRANÇAIS
•Ne jetez rien des produits d’emballage et du contenu de la boîte jusqu’à ce que l’assemblage soit terminé, afin d’éviter de jeter par
mégarde de petites pièces ou des morceaux.
•Les boulons à bascule au plafond (N) sont conçus pour un montage au plafond en placoplâtre uniquement. Si le plafond est en
béton, en brique ou en plâtre, veuillez vous adresser à votre quincaillerie locale. Utilisez le matériel approprié pour votre type de
plafond.
•En raison de la grande taille du MAISIE CHANDELIER LAITON LINÉAIRE, le luminaire doit être fixé au plafond à l’aide des 4
boulons à ailettes (N) (ou de tout autre accessoire de montage au plafond approprié, non compris) qui soutient la plaque de plafond
(E) le long avec les deux vis de montage de la boîte en (J).
•L'installation ne doit pas être faite sur un plafond chauffant par rayonnement.
•Pour votre sécurité, il est vivement recommandé à deux personnes d'installer le luminaire.
•Cet appareil a été conçu pour huit (8) ampoules à incandescence standard de type B (maximum 25- watts) (non fournies) ou huit (8)
ampoules fluorescentes compactes de 5- watts (non fournies) ou huit (8) lampes 4- Watt LED ampoule (non inclus). Pour éviter tout
risque d’incendie, ne dépassez pas la puissance recommandée.

3/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
•«Ce luminaire est destiné aux espaces intérieurs ou extérieurs protégés / couverts. Ne pas exposer aux précipitations directes.
ADAPTÉ POUR SES EMPLACEMENTS SECS OU HUMIDES. ”
•Conservez ces instructions.
ATTENTION:
• Lavez-vous les mains après avoir installé, manipulé, nettoyé ou touché de quelque manière que ce soit cet appareil.
•Pour réduire les risques d'incendie, de choc électrique ou de blessures, éteignez toujours le luminaire et laissez-le refroidir avant
de remplacer l'ampoule.
• Ne touchez pas l'ampoule lorsque l'appareil est allumé. Ne regardez pas directement l'ampoule allumée.
• Gardez les matériaux inflammables à l'écart de l'ampoule allumée.
Pré-assemblage:
Retirez toutes les pièces et le matériel de la boîte avec tous les emballages de protection en plastique.
Ne jetez aucun contenu avant la fin du montage pour éviter de jeter accidentellement de petites pièces ou du materiel.
Pour votre sécurité et votre confort, le montage par deux personnes est recommandé.
ESPAÑOL
•Para evitar desechar accidentalmente las partes pequeñas o las piezas de ferretería, no tirar el embalaje o contenido de la caja
hasta que el ensamblaje esté completo.
•Los pernos de palanca de techo (N) están diseñados para montaje en techo de paneles de yeso solamente. Si el techo está hecho
de concreto, ladrillo o yeso, consulte a su ferretería local para obtener ayuda. Use el hardware adecuado para su tipo de techo.
•Debido al gran tamaño de MAISIE CHANDELIER LATON LINEAL, el dispositivo debe estar unido al techo mediante el uso de los 4
pernos de palanca (N) (u otro hardware de montaje de techo adecuado adicional, no incluido) que soporta la placa de techo (E) a lo
largo con los dos tornillos de montaje de la caja (J).
•La instalación no debe realizarse en un techo con calefacción radiante.
•Para su seguridad, se recomienda encarecidamente que dos personas instalen el dispositivo de iluminación.
•Este accesorio ha sido calificado para hasta ocho (8) bombillas incandescentes estándar de tipo B de 25-vatios como máximo (no
incluidas) u ocho (8) bombillas fluorescentes compactas de 5- vatios (no incluidas) u ocho (8) 4- Bombilla LED de vatios (no
incluida). Para evitar el riesgo de incendio, no exceda la potencia recomendada.
•“Este accesorio de iluminación está destinado a áreas interiores o exteriores protegidas / cubiertas. No exponer a la lluvia directa.
APTO PARA CUALQUIER LUGAR SECO O HÚMEDO ".
•Guarda estas instrucciones.
ADVERTENCIA:
• Lávese las manos después de instalar, manipular, limpiar o tocar este accesorio.
• Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, apague siempre la lámpara y deje que se enfríe antes
de reemplazar la bombilla.
• No toque la bombilla cuando el accesorio esté encendido. No mire directamente a la bombilla encendida.
• Mantenga los materiales inflamables lejos de la bombilla encendida.
Preasamblea:
Retire todas las piezas y hardware de la caja junto con cualquier embalaje protector de plástico.
No deseche ningún contenido hasta que se haya completado el montaje para evitar desechar accidentalmente piezas pequeñas o
hardware.
Para su seguridad y conveniencia, se recomienda el montaje por dos personas.

4/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Care Instructions:
•Dust often using a clean, soft, dry and lint-free cloth.
•Blot spills and wipe with a clean, damp cloth immediately.
•We do not recommend the use of chemical cleansers, abrasives or furniture polish on our lacquered finish.
•Hardware may loosen over time. Periodically check to make sure all connections are tight. Re-tighten if necessary.
Instructions d’entretien :
•Épousseter régulièrement avec un chiffon propre, doux et non pelucheux.
•Éponger immédiatement les liquides renversés et essuyer à l’aide d’un chiffon propre et humide.
•L’utilisation de produits nettoyants chimiques, d’abrasifs ou d’encaustiques sur nos finitions laquées n’est pas recommandée.
•Le matériel de fixation peut se desserrer avec le temps. Vérifiez régulièrement afin de vous assurer que tous les raccords sont
bien serrés. Resserrez-les au besoin.
Instrucciones de cuidado:
•Limpiar el polvo con un trapo limpio, suave, seco y libre de pelusas.
•Secar los derrames de inmediato y limpiar con un trapo limpio y húmedo.
•Recomendamos no usar limpiadores químicos, abrasivos o lustramuebles sobre el acabado barnizado.
•Las piezas de ferretería pueden aflojarse con el tiempo. Controlar periódicamente que estén bien ajustadas.Si es necesario,
volver a ajustarlas.

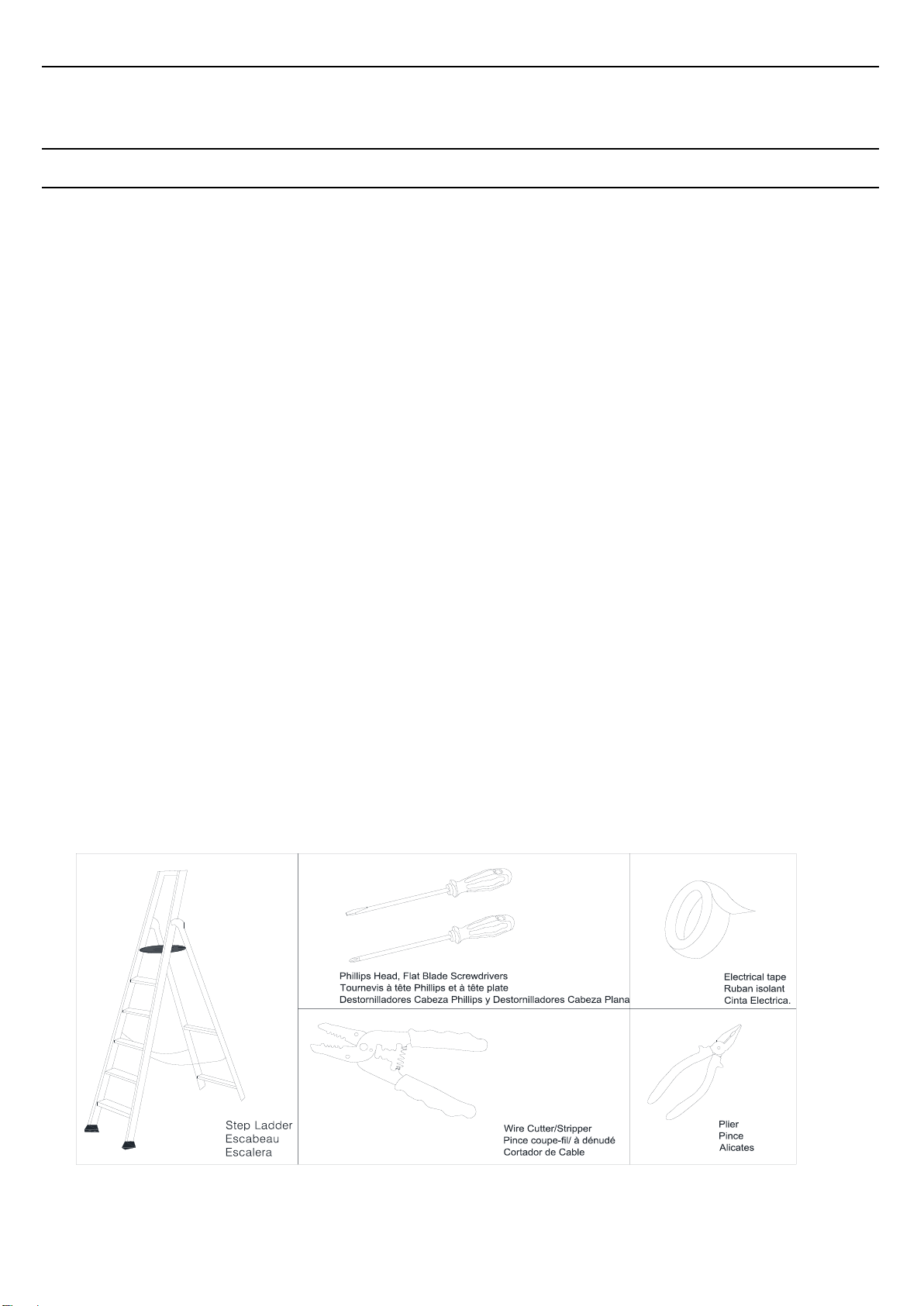

Tools Required: (not included): Step Ladder, Philips Head & Flat Blade Screw drivers, Wire Cutter/Stripper & Electrical Tape.
OUTILS NÉCESSAIRES (non inclus): échelle, tête cruciforme, petits tournevis à lame plate, coupe-fil / dénudeur et Ruban
électrique.
HERRAMIENTAS REQUERIDAS (no incluidas): escalera, cabeza Phillips, destornilladores de punta plana pequeña,cortador /
pelacables y Cinta eléctrica.

5/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham

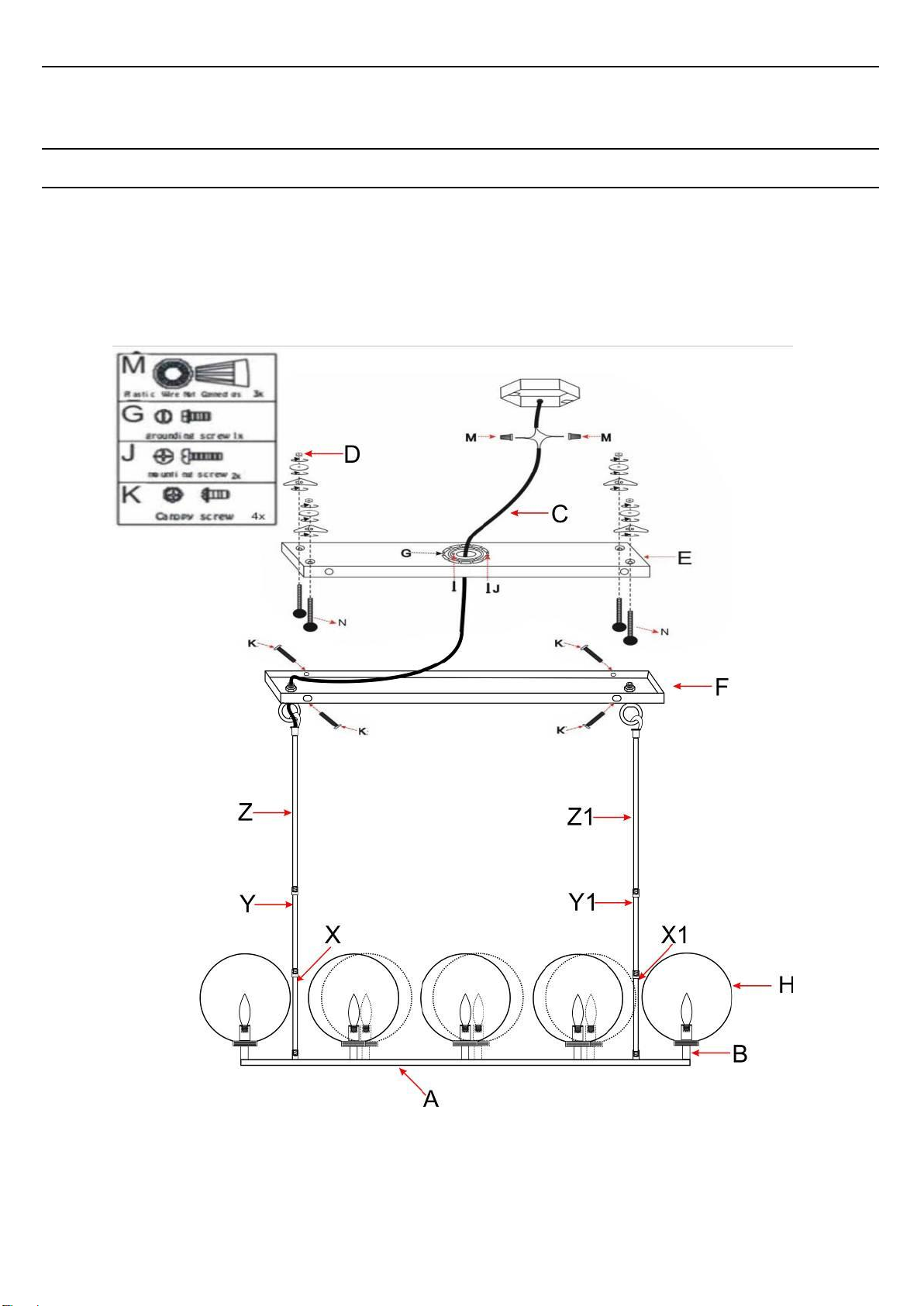

Parts Included: Hardware Enclosed:
(X) Metal Extender (2) (G) Green Ground Screw (1)
(Y) Metal Extender (2) (J) Mounting Screws (2)
(Z) Large Extender with Hook (2) (K) Canopy Screws (4)
(E) Ceiling Plate (1) (M) Plastic Wire Nut Connectors (3)
(F) Canopy (1) (N) Toggle Bolts (4), (D) Toggle Nuts (4)
(B) Sockets (8)
(A) Light Fixture (1)
(C) Cord (1)
(H) Shades (8)
Pièces incluses: Matériel inclus:
(X) Rallonge en métal (2) (G) Vis de terre verte (1)
(Y) Rallonge en métal (2) (J) Vis de montage (2)
(Z) Grande rallonge avec crochet (2) (K) Vis à tête (4)
(E) Plaque de plafond (1) (M) Connecteurs d'écrous en plastique (3)
(F) Canopée (1) (N) Basculer les boulons (4), (D) Bascule les noix (4)
(B) Douille (8)
(A) Light Fixture (1)
(C) Corde (1)
(H) Nuances (8)
Piezas incluidas: Hardware incluido:
(X) Extensor de metal (2) (G) Tornillo de tierra verde (1)
(Y) Extensor de metal (2) (J) Tornillos de montaje (2)
(Z) Extensor grande con gancho (2) (K) Tornillos de dosel (4)
(E) Placa de techo (1) (M) Conectores de tuerca de alambre de plástico (3)
(F) dosel (1) (N) Pernos de palanca (4), (D) Tuercas de palanca (4)
(B) Enchufes (8)
(A) Lámpara (1)
(C) Cable (1)
(H) Sombras (8)

6/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham

7/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Assembly & Installation Instructions:
1. SHUT OFF THE MAIN ELECTRICAL SUPPLY FROM THE MAIN FUSE BOX/CIRCUIT BREAKER!
2. Carefully unpack all fixture parts and hardware and lay them out on a clear workspace.
Instructions de montage et d'installation:
1. COUPER L'ALIMENTATION ELECTRIQUE PRINCIPALE DU DISJONCTEUR A BOITE A FUSIBLE PRINCIPAL!
2. Déballez soigneusement toutes les pièces et le matériel du luminaire et disposez-les dans un espace de
travail dégagé.
Instrucciones de montaje e instalación:
1. ¡CIERRE EL SUMINISTRO ELÉCTRICO PRINCIPAL DE LA CAJA DE FUSIBLES PRINCIPALES / INTERRUPTOR DE CIRCUITO!
2. Desembale con cuidado todas las piezas de la instalación y el hardware y colóquelos en un espacio de trabajo despejado.

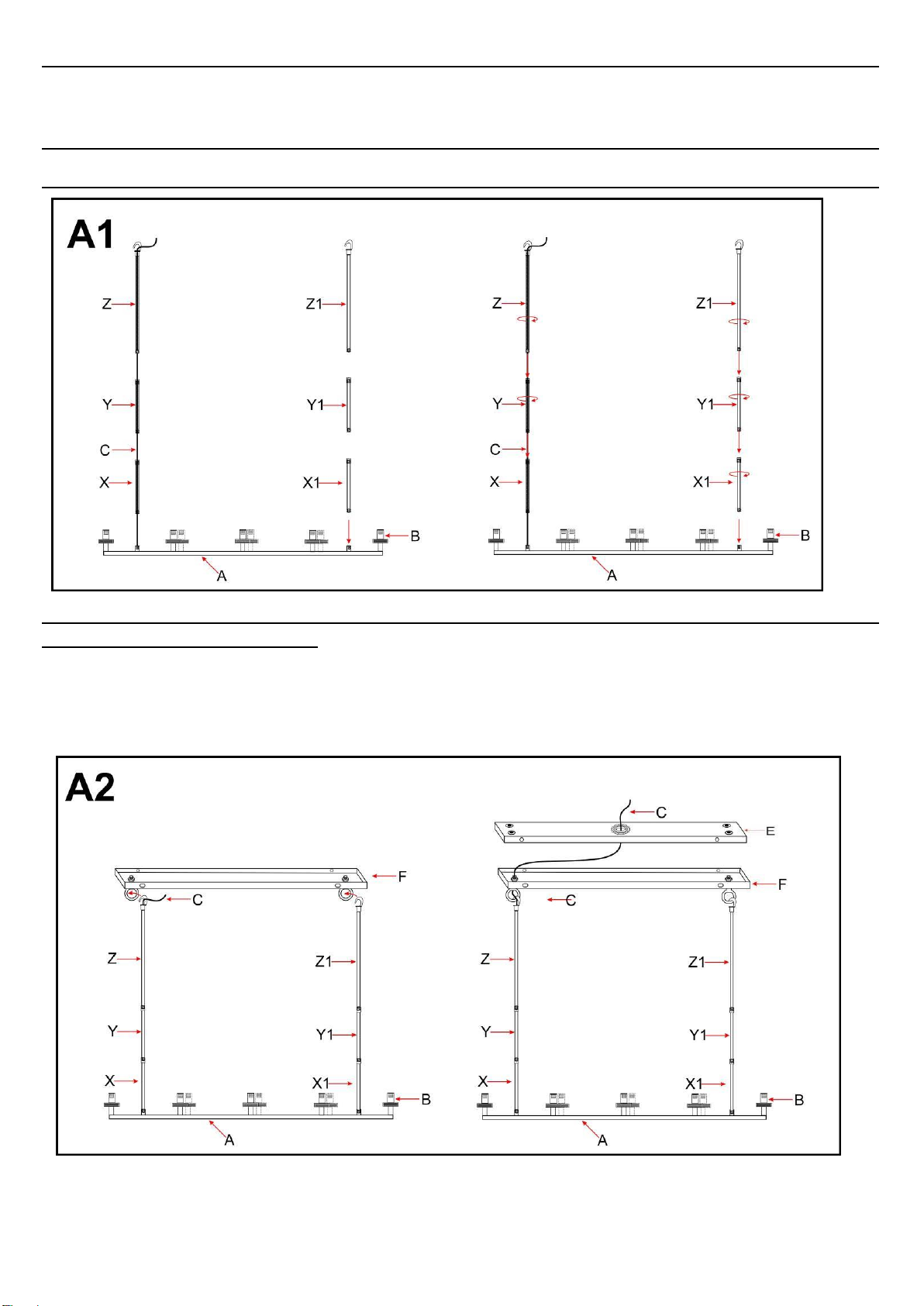

Insert the cord (C) in to the Metal Extender (X) into Light Fixture (A) by rotating clock wise until tight then insert the cord (C) in to the
Metal Extender (Y) then assemble Metal Extender (Y) into assembled Metal Extender (X) until tight and then insert the cord (C) in to the
Large Metal Extender with hook (Z) then assemble Metal Extender with hook (Z) into assembled Metal Extender (Y) until tight.
For second end assemble Metal Extender (X1) into Light Fixture (A) by rotating clock wise until tight then assemble Metal Extender (Y1)
into assembled Metal Extender (X1) until tight and then assemble Large Metal Extender with hook (Z1) into assembled Extender (Y1)
until tight as per illustration.
Insérez le cordon (C) dans la rallonge métallique (X) dans le luminaire (A) en le tournant dans le sens des aiguilles d'une montre, puis
insérez le cordon (C) dans la rallonge métallique (Y), puis assemblez la rallonge métallique (Y). Métal Extender (X) jusqu’à ce qu’il soit
bien serré, puis insérez le cordon (C) dans la grande rallonge métallique avec crochet (Z), puis assemblez la rallonge métallique avec
crochet (Z) dans la rallonge métallique assemblée (Y).
Pour la deuxième extrémité, assemblez l’extendeur en métal (X1) dans le luminaire (A) en le tournant dans le sens des aiguilles d’une
montre, puis assemblez l’extendeur en métal (Y1) dans l’extendeur en métal assemblé (X1) jusqu’à ce qu’il soit bien serré, puis
assemblez le grand allongeur en métal avec crochet (Z1) dans l’assemblage. Prolongateur (Y1) jusqu’à serrage conforme à l’illustration.
Inserte el cable (C) en el extensor de metal (X) en el artefacto de iluminación (A) girando en sentido horario hasta que esté apretado,
luego inserte el cable (C) en el extensor de metal (Y) y luego ensamble el extensor de metal (Y) en el ensamblado Extensor de metal (X)
hasta que esté apretado y luego inserte el cable (C) en el extensor de metal grande con gancho (Z), luego ensamble el extensor de
metal con gancho (Z) en el extensor de metal ensamblado (Y) hasta que esté apretado.
Para el segundo extremo, ensamble el extensor de metal (X1) en el artefacto de iluminación (A) girando en sentido horario hasta que
esté apretado, luego ensamble el extensor de metal (Y1) en el extensor de metal ensamblado (X1) hasta que esté apretado y luego
ensamble el extensor de metal grande con el gancho (Z1) en el ensamblado Extensor (Y1) hasta que quede apretado según la
ilustración.

8/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
IMPORTANT NOTE: Required minor adjustment of Large Metal Extender with hook Z and Z1 by rotating anti
clockwise to align with Canopy rings.
REMARQUE IMPORTANTE: ajustement mineur requis de la grande rallonge en métal avec les crochets Z et Z1 en
tournant dans le sens contraire des aiguilles d'une montre pour l'aligner sur les anneaux de l'auvent.
NOTA IMPORTANTE: Se requiere un ajuste menor del extensor de metal grande con el gancho Z y Z1 girando en
sentido antihorario para alinearlo con los anillos del dosel.
Hang the light fixture (A) with the help of Large Metal Extender with hook in to the canopy rings then insert the cord (C) In to
the canopy holes as per illustration.

9/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Accrochez le luminaire (A) à l’aide du Large Metal Extender avec un crochet dans les anneaux de la canopée, puis insérez le cordon (C)
dans les trous de la canopée, comme indiqué dans l’illustration.
Cuelgue la lámpara (A) con la ayuda de un extensor de metal grande con gancho en los anillos del dosel, luego inserte el cable (C) en
los orificios del dosel como se muestra en la ilustración.

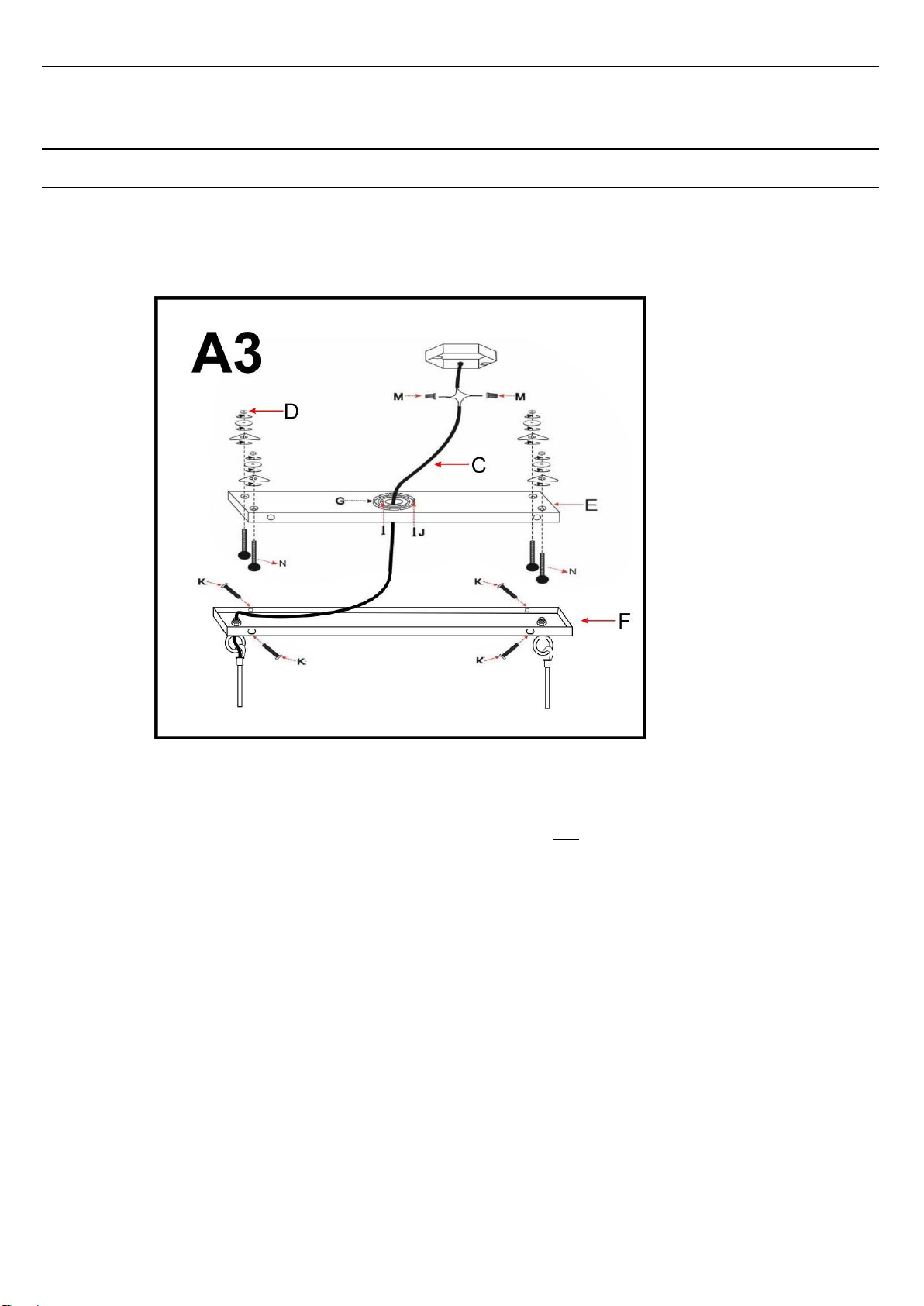

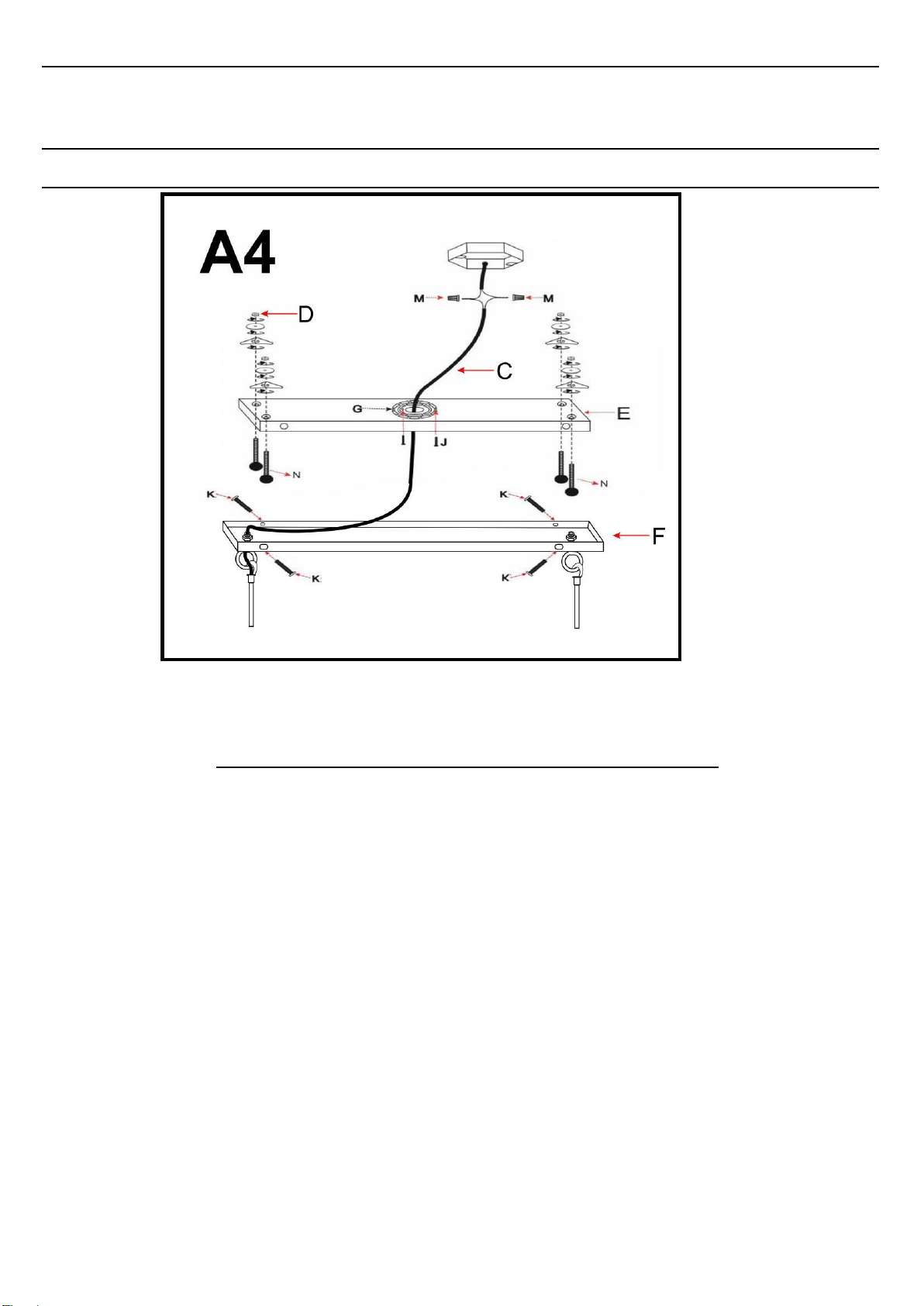

If needed, separate Ceiling Plate (E) from Canopy (F) by removing the four Canopy Screws (K) . Do not discard Canopy Screws (K) as

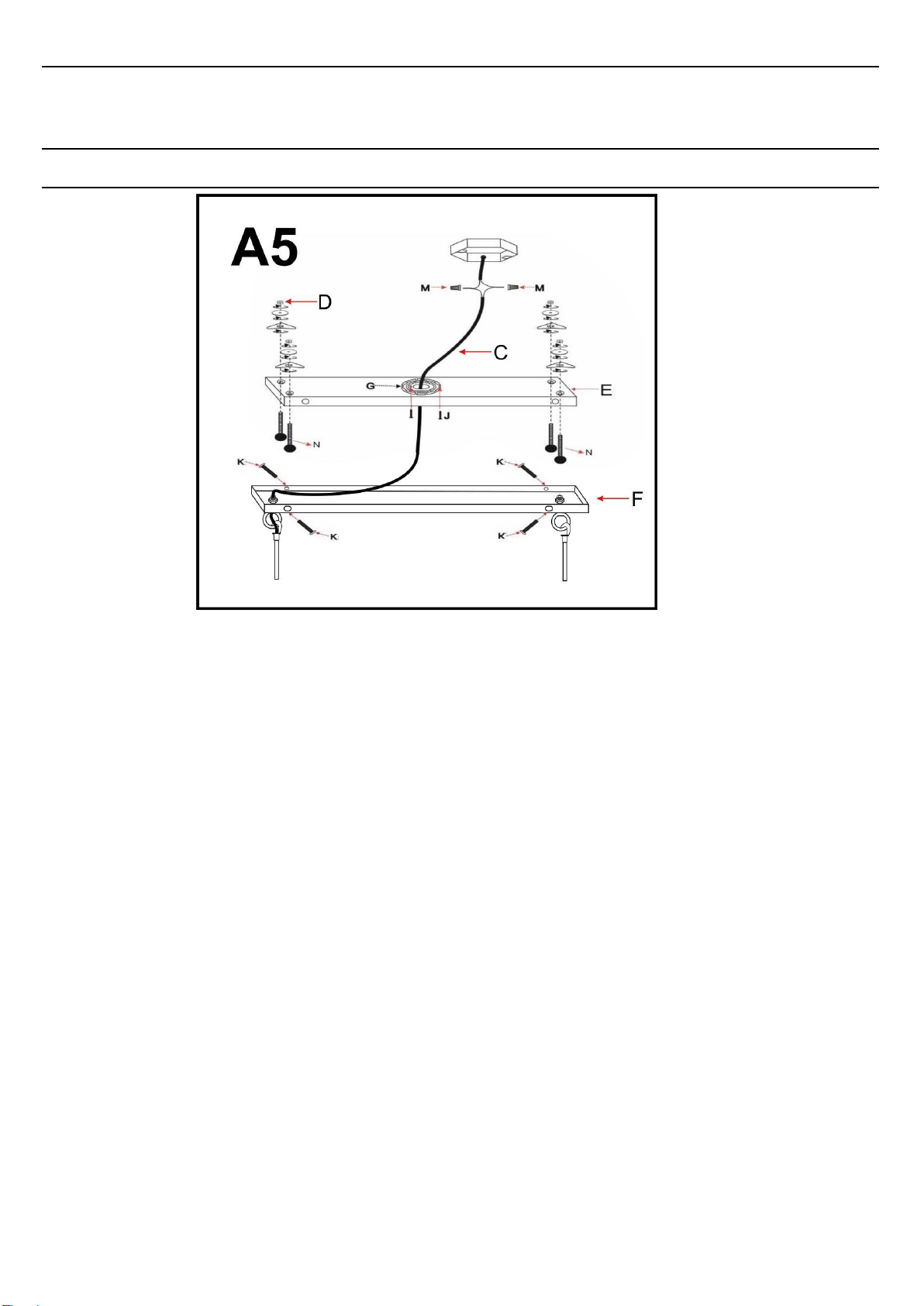

these will be used later. Determine the desired location of the MAISIE CHANDELIER BRASS LINEAR and temporarily install the Ceiling
Plate (E) to the ceiling J-box. Attach the Ceiling Plate (E) to the ceiling outlet box only using the 2 J-box Mounting Screws (J). Tighten
screws with a screwdriver. Mark the 4 hole locations of the Ceiling Plate (E) on the ceiling using a pencil where holes will be drilled for the
4 Toggle Bolts (N).
Si nécessaire, séparez la plaque de plafond (E) du capot (F) en retirant les quatre vis du capot (K). Ne jetez pas les vis du toit (K) car
elles seront utilisées plus tard. Déterminez l'emplacement souhaité pour MAISIE CHANDELIER LAITON LINÉAIRE et installez
temporairement la plaque de plafond (E) dans la boîte de jonction du plafond. Fixez la plaque de plafond (E) au boîtier de sortie du
plafond uniquement à l’aide des 2 vis de montage du boîtier (J). Serrer les vis avec un tournevis. Marquez les emplacements des 4 trous
de la plaque de plafond (E) sur le plafond à l’aide d’un crayon pour percer les trous des 4 boulons à ailettes (N).
Si es necesario, separe la placa de techo (E) del dosel (F) quitando los cuatro tornillos del dosel (K). No deseche los tornillos del dosel
(K), ya que se usarán más adelante. Determine la ubicación deseada de MAISIE CHANDELIER LATON LINEAL e instale
temporalmente la placa de techo (E) en la caja J del techo. Fije la placa de techo (E) a la caja de salida del techo solo con los 2 tornillos
de montaje de la caja en (J). Apriete los tornillos con un destornillador. Marque las ubicaciones de los 4 orificios de la placa de techo (E)
en el techo con un lápiz donde se perforarán los 4 pernos de palanca (N).

10/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Un-install the Ceiling Plate (E) from the marked ceiling location by loosening and removing the 2 J-box Mounting Screws (J) with a
screwdriver. Using the drill with the appropriate size drill bit (just large enough to make hole that will allow passage of the folded wings of
each Toggle Bolt (N) assembly), drill 1 hole in the ceiling at each of the 4 marked hole locations for the Toggle Bolts (N). Use the
assembled Toggle Bolts (N) with the upper Toggle Flat Washers and Toggle Nuts (D) & without the Metal Balls, inserted through each of
the 4 ceiling holes, making sure the Toggle Bolts(N) are fully inserted into the ceiling and the toggle wings are open. Rotate the upper nut
on each installed Toggle Bolt (N) in a clockwise direction until the washer and nut are tight against the ceiling. Make sure enough of the
exposed threaded rod of each Toggle Bolt (N) is of sufficient length to be able to secure the Ceiling Plate (E) to the ceiling using the 4
Metal Balls. Some adjustment of the threaded rod and nut may be needed to ensure enough of the Toggle Bolt (N) threaded rod length is
exposed below the ceiling line to fully engage and tighten the 4 Metal Balls against the Ceiling Plate (E), but not too long to interfere with
the upper side of the Canopy (F).
NOTE: The Toggle Bolts (N) must be securely fastened to the ceiling. Then the Ceiling Plate(E) installed up against
the ceiling, first secured by the 2 J-box Mounting Screws (J) and then finally the 4 Metal Balls installed over the
exposed threaded rods! The rods must not spin in place when the Metal Balls are tightened!
Attach the Ceiling Plate (E) to the ceiling outlet box using the 2 J-box Mounting Screws (J). Align the slots of the Ceiling
Plate (E) with the two threaded holes located on the J-Box taking care to also align the 4 holes on the Ceiling Plate with the
installed Toggle Bolts (N). Use a screwdriver to tighten each screw with a screwdriver until the Ceiling Plate (E) is firmly
secured to the J-Box. Secure the Ceiling Plate (E) to the drywall ceiling using the 4 Metal Balls against the Ceiling Plate (E)
turning each clockwise until tight.

11/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Désinstallez la plaque de plafond (E) de l'emplacement de plafond marqué en desserrant et en retirant les 2 vis de montage du boîtier
(J) à l'aide d'un tournevis. En utilisant le foret avec le foret de taille appropriée (juste assez grand pour faire un trou qui permettra le
passage des ailes repliées de chaque ensemble boulon à bascule (N), percez un trou dans le plafond à chacun des 4 emplacements
marqués pour le Basculez les boulons (N). Utilisez les boulons à bascule assemblés (N) avec les rondelles plates et les écrous à
bascule supérieurs (D) et sans les boules en métal, insérés dans chacun des 4 trous du plafond, en veillant à ce que les boulons à
bascule (N) soient complètement insérés dans le plafond et les ailes de la bascule sont ouvertes. Faites tourner l'écrou supérieur de
chaque boulon à bascule (N) installé dans le sens des aiguilles d'une montre jusqu'à ce que la rondelle et l'écrou soient serrés contre le
plafond. Assurez-vous que la tige filetée exposée de chaque boulon à bascule (N) est suffisamment longue pour pouvoir fixer la plaque
de plafond (E) au plafond à l’aide des 4 billes métalliques. Un ajustement de la tige filetée et de l’écrou peut être nécessaire pour
s’assurer que suffisamment de longueur de la tige filetée du boulon à bascule (N) est exposée au-dessous de la ligne de plafond pour
engager complètement et serrer les 4 billes métalliques contre la plaque de plafond (E), mais pas trop. long pour interférer avec le
dessus de la canopée (F).
REMARQUE: Les boulons à bascule (N) doivent être solidement fixés au plafond. Ensuite, la plaque de plafond (E) installée
contre le plafond, tout d’abord fixée par les 2 vis de montage du boîtier (J), puis les 4 billes métalliques installées sur les tiges
filetées exposées! Les tiges ne doivent pas tourner sur place lorsque les billes en métal sont serrées!
Fixez la plaque de plafond (E) au boîtier de sortie du plafond à l’aide des 2 vis de montage du boîtier (J). Alignez les fentes de la plaque
de plafond (E) avec les deux trous filetés situés sur la J-Box en prenant soin de bien également aligner les 4 trous de la plaque de
plafond avec les boulons à bascule installés (N). Utilisez un tournevis pour serrer chaque vis avec un tournevis jusqu'à ce que la plaque
de plafond (E) soit fermement fixée à la J-Box. Fixez la plaque de plafond (E) au plafond de cloison sèche en utilisant les 4 billes
métalliques contre la plaque de plafond (E) en les tournant dans le sens des aiguilles.

12/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Desinstale la placa de techo (E) de la ubicación marcada del techo aflojando y quitando los 2 tornillos de montaje de la caja (J) con un
destornillador. Usando el taladro con la broca de tamaño adecuado (lo suficientemente grande como para hacer un orificio que permita
el paso de las alas plegadas de cada conjunto de Toggle Bolt (N), taladre 1 orificio en el techo en cada una de las 4 ubicaciones
marcadas para el orificio Pernos de palanca (N). Use los pernos de palanca (N) ensamblados con las arandelas planas y las tuercas de
palanca (D) superiores y sin las bolas de metal, insertadas a través de cada uno de los 4 orificios del techo, asegurándose de que los
pernos de palanca (N) estén completamente insertados en el techo y Las alas de palanca están abiertas. Gire la tuerca superior en cada
perno de palanca instalado (N) en sentido horario hasta que la arandela y la tuerca estén apretadas contra el techo. Asegúrese de que
la varilla roscada expuesta de cada perno de palanca (N) sea lo suficientemente larga como para poder asegurar la placa de techo (E)
al techo con las 4 bolas de metal. Es posible que sea necesario ajustar la varilla roscada y la tuerca para asegurar que la longitud de la
varilla roscada del perno de palanca (N) esté expuesta debajo de la línea del techo para enganchar y apretar completamente las 4 bolas
de metal contra la placa de techo (E), pero no demasiado largo para interferir con la parte superior del dosel (F).
NOTA: Los pernos de palanca (N) deben estar bien sujetos al techo. Luego, la placa de techo (E) se instaló contra el techo,
primero asegurada por los 2 tornillos de montaje de la caja en (J) y, finalmente, ¡las 4 bolas de metal instaladas sobre las
varillas roscadas expuestas! ¡Las varillas no deben girar en su lugar cuando se aprietan las bolas de metal!
Fije la placa de techo (E) a la caja de salida del techo con los 2 tornillos de montaje de la caja (J). Alinee las ranuras de la placa de techo
(E) con los dos orificios roscados ubicados en la caja J, teniendo cuidado de alinear también los 4 orificios de la placa de techo con los
pernos de palanca instalados (N). Use un destornillador para apretar cada tornillo con un destornillador hasta que la placa de techo (E)
esté firmemente asegurada a la caja J. Asegure la placa de techo (E) al techo de paneles de yeso usando las 4 bolas de metal contra la
placa de techo (E) girando cada una en sentido horario hasta que quede apretada.

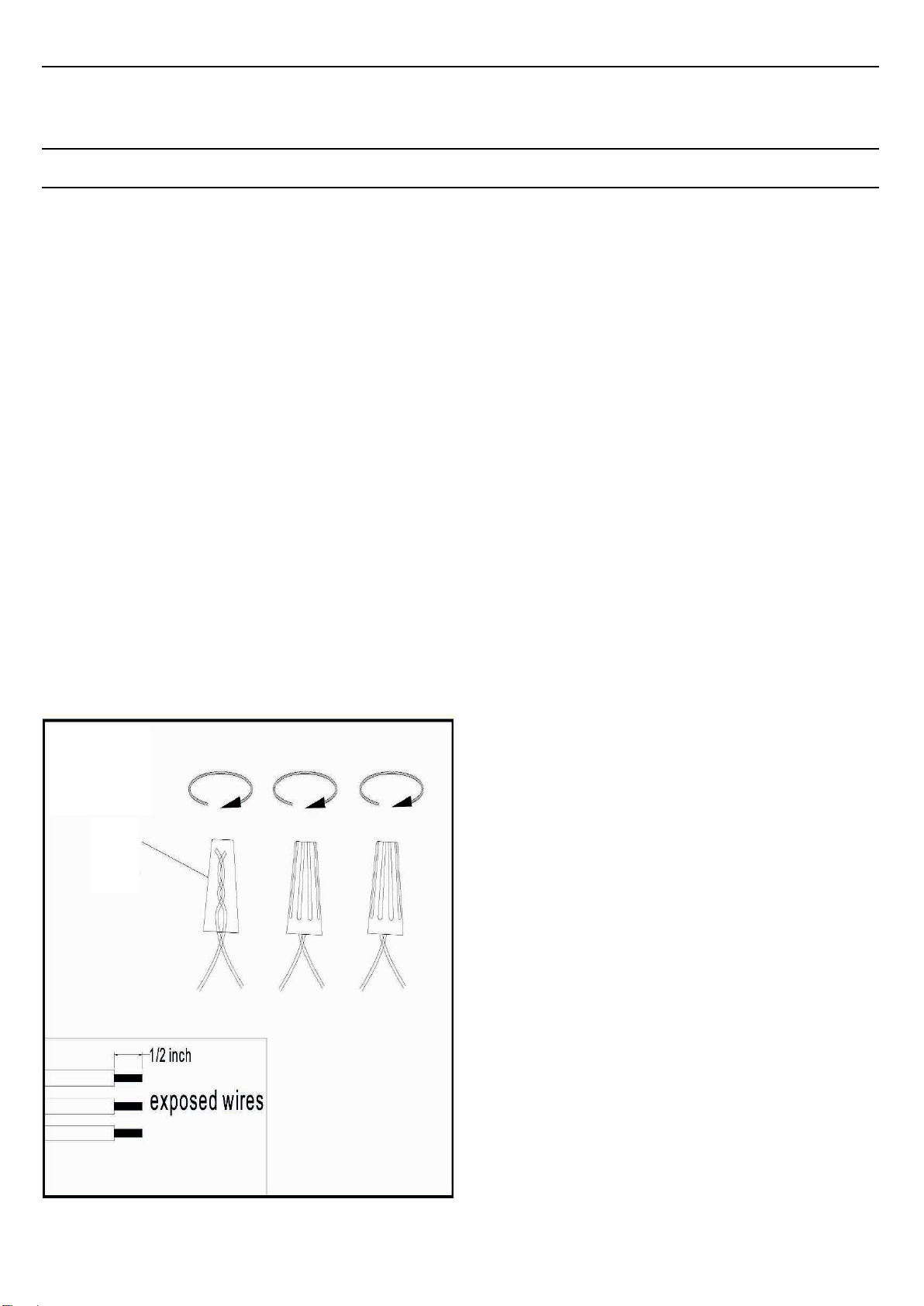

Carefully inspect the Chandelier fixture wires. The NEUTRAL
FIXTURE WIRE is White. The HOT FIXTURE WIRE is Black, and
the GROUND WIRE is Green.
Connect the NEUTRAL FIXTURE WIRE to the NEUTRAL
JUNCTION BOX WIRE (usually white insulation). Fasten each
together with a Plastic Wire Nut Connector (M) by twisting the
connector in a clockwise direction and wrap the connection with
electrical tape. Be sure that no wire strands are exposed.
Inspectez soigneusement les fils du luminaire du lustre. Le FIL DE
FIXATION NEUTRE est blanc. HOT FIXTURE WIRE est en noir et
le fil de terre est en vert.
Connectez le FIL DE FIXATION NEUTRE au FIL DE BOÎTIER DE
JONCTION NEUTRE (isolation généralement blanche). Fixez-les
ensemble avec un connecteur en plastique pour écrou (M) en le
tournant dans le sens des aiguilles d'une montre et enroulez le
raccordement avec du ruban isolant. Assurez-vous qu'aucun fil
n'est exposé.
A6
M

13/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Inspeccione cuidadosamente los cables de la lámpara. El ALAMBRE DE FIJACIÓN NEUTRA es blanco. El CABLE DE ACCESORIO
CALIENTE es negro y el CABLE DE TIERRA es verde.
Conecte el CABLE DE FIJACIÓN NEUTRA al CABLE DE LA CAJA DE UNIÓN NEUTRA (generalmente aislamiento blanco). Sujételos
con un conector de tuerca de alambre de plástico (M) girando el conector en el sentido de las agujas del reloj y envuelva la conexión con
cinta aislante. Asegúrese de que no haya hilos de alambre expuestos.

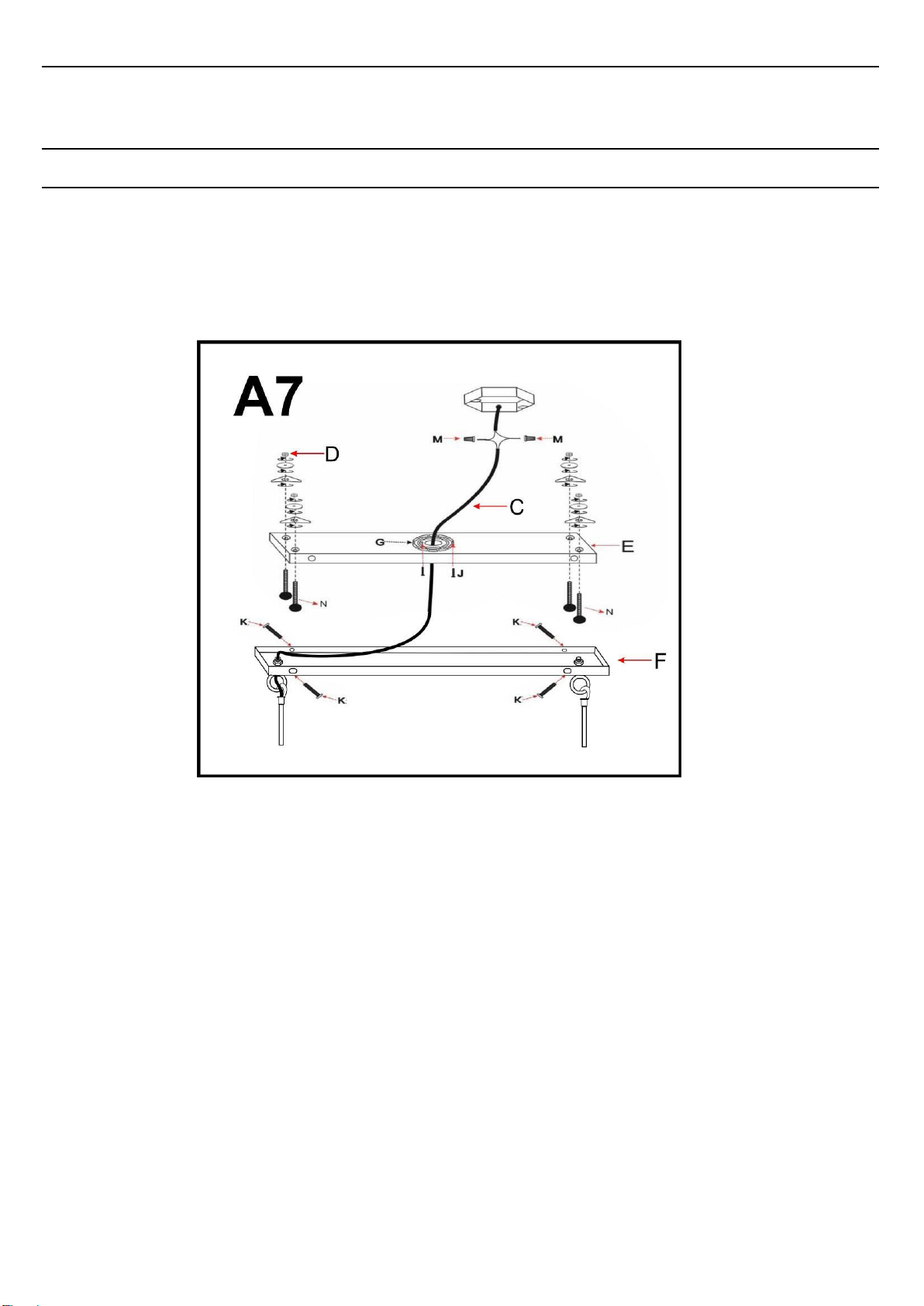

With the help of another person to hold the weight of the chandlr, raise the Canopy (F) up over the Ceiling Plate (E),
aligning the four holes in the Ceiling Plate (E) with the four holes on the side of the Canopy (F). Insert the 4 Canopy Screws
(K) through the Canopy (F) and into the threaded holes of Ceiling Plate (E), tighten each with a screwdriver until secure.
Avec l'aide d'une autre personne pour supporter le poids du chandelier, soulevez le capot (F) au-dessus de la plaque de plafond (E) en
alignant les quatre trous de la plaque de plafond (E) avec les quatre trous du côté du capot. (F). Insérez les 4 vis du capot (K) dans le
capot (F) et dans les trous filetés de la plaque de plafond (E), puis serrez-les avec un tournevis.
Con la ayuda de otra persona para sostener el peso del chandlr, levante el dosel (F) sobre la placa de techo (E), alineando los cuatro
orificios en la placa de techo (E) con los cuatro orificios en el costado del dosel (F). Inserte los 4 tornillos del dosel (K) a través del dosel
(F) y en los orificios roscados de la placa de techo (E), apriete cada uno con un destornillador hasta que quede seguro.

14/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham

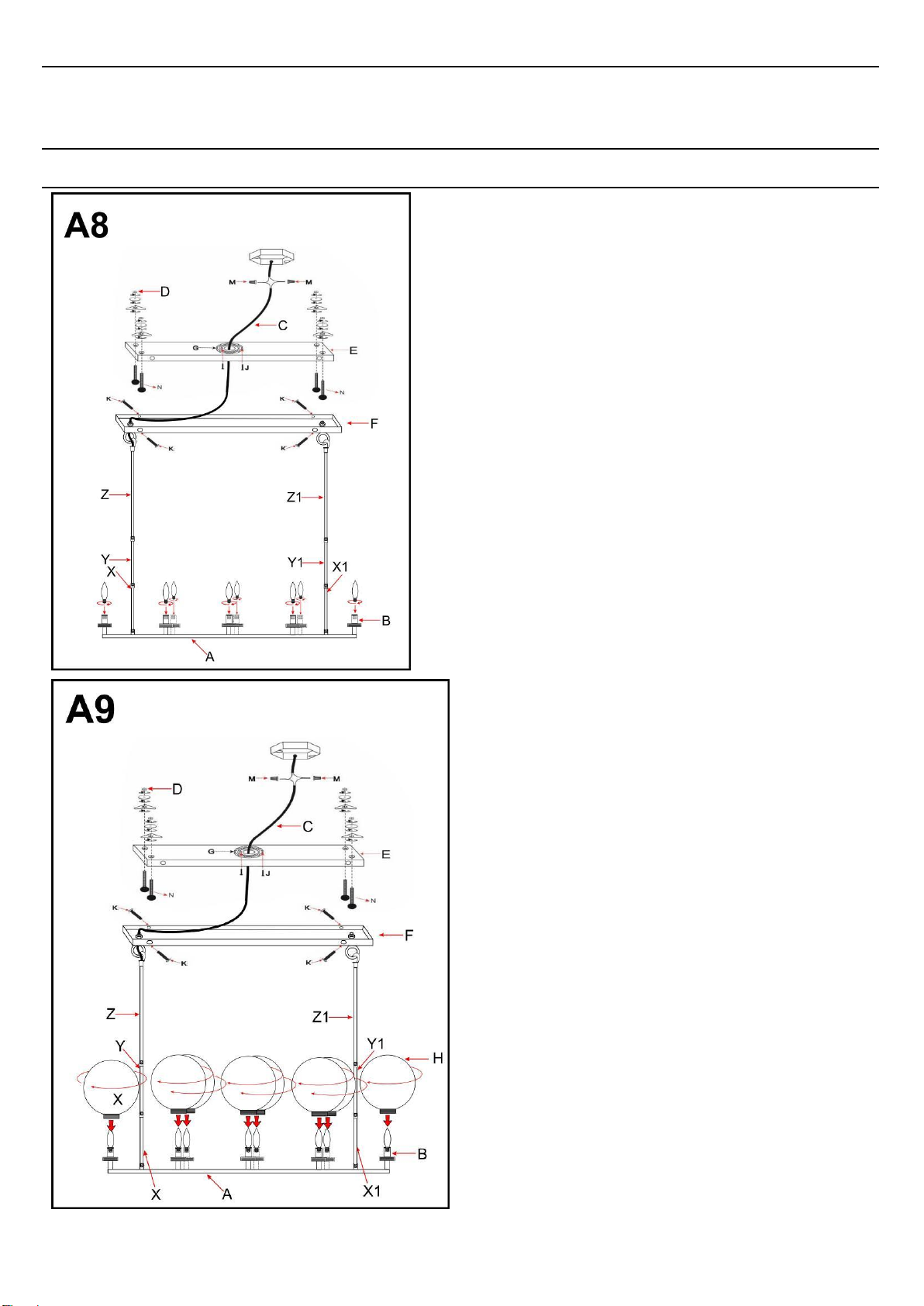

Insert the specified LED bulbs in to the socket (B).
DO NOT EXCEED THE SPECIFIED WATTAGE.
Insérez l’ampoule LED spécifiée dans la prise (B).
NE PAS DÉPASSER LA PUISSANCE SPÉCIFIÉE
Inserte la bombilla LED especificada en el zócalo (B).
NO EXCEDA EL RELOJ ESPECIFICADO.
Carefully insert each Glass Shade H into shade socket (B) then,
secure by turning the Shade onto the socket (B) in a clockwise
direction until tight. Do not over tighten.
Insérez avec précaution chaque abat-jour en verre H dans la douille
de l’abat-jour (B), puis fixez-le en tournant l’abat-jour sur la douille
(B) dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit
serré. Ne pas trop serrer.
Inserte con cuidado cada Glass Shade H en el casquillo de la
pantalla (B) y luego asegúrela girando el Shade sobre el casquillo
(B) en el sentido de las agujas del reloj hasta que quede apretada.
No apriete demasiado.

15/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
To Make the Wire Connections:
1. Gently pull existing wire down from the ceiling junction box and allow wires to hang. The HOT or LIVE wire is usually black. The
NEUTRAL wire is usually white. Check to see if there is a ground wire that is usually green or green with a yellow stripe or exposed
copper metal wire. If needed, use a pair of wire strippers to remove about 1/2 inch of insulation from each wire.
2. Carefully inspect the fixtures wires. The NEUTRAL FIXTURE WIRE IS WHITE. The HOT FIXTURE WIRE is BLACK and the
GREEN WIRE is the GROUND WIRE. If you have any doubt and cannot identify the power-supply wires with confidence, then we
recommend that you ask an electrician and that you not continue with the installation.
3. With the help of another person to hold the weight of the fixture, attach the fixture wires to the junction box wires as shown in the
illustrations.
NOTE:
IT IS IMPERATIVE THAT THE JUNCTION BOX IN YOUR HOME BE PROPERLY GROUNDED!
DO NOT REVERSE THE HOT AND NEUTRAL CONNECTIONS OR SAFETY WILL BE COMPROMISED.
Check the wiring connections and if all looks good, gently tuck the wire connections neatly into the wall junction box.

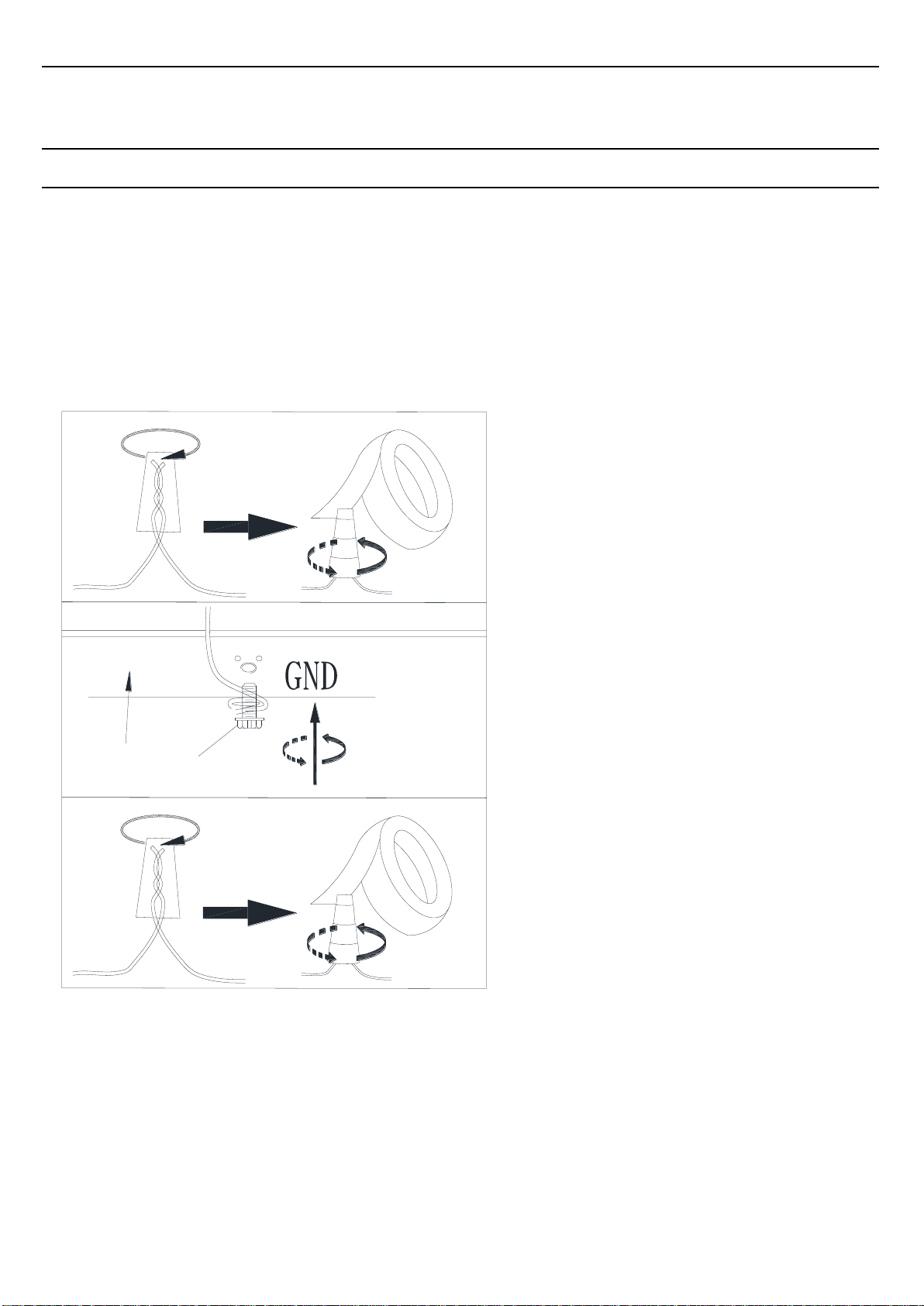

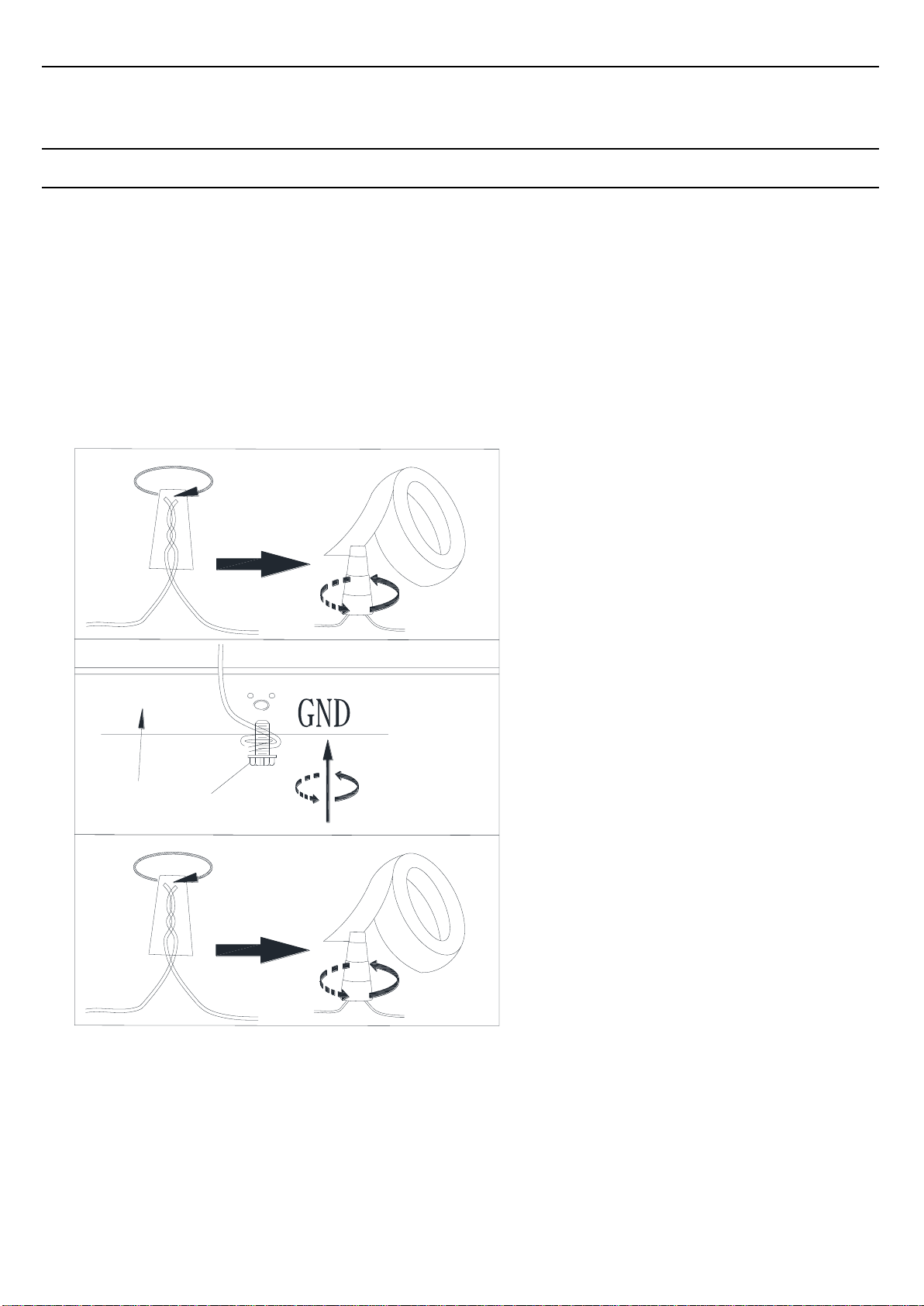

If the junction box DOES NOT have a
GROUND WIRE, wrap the fixture's green
ground wire around the Green Ground
Screw (G) and insert the screw into the
Celling plate (E), marked as “GND”, and
tighten screw to secure the wire.
Connect the GROUND FIXTURE WIRE to
the GROUND J-BOX WIRE using the
Plastic Wire Nut Connector (M) and wrap
the connection with electrical tape. Be sure
that no wire strands are exposed.
Connect the NEUTRAL FIXTURE WIRE to the
NEUTRAL J-BOX WIRE first and then connect
the HOT FIXTURE WIRE to the HOT J-BOX
WIRE using the Plastic Wire Nut Connectors
(M). Wrap these connections with electrical tape.
Be sure that no wire strands are exposed.

16/17
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Faire les connexions de fil:
1. Tirez doucement le câble existant vers le bas de la boîte de jonction du plafond et laissez-le pendre. Le fil HOT ou LIVE est
généralement noir. Le fil NEUTRE est généralement blanc. Vérifiez s'il y a un fil de terre généralement vert ou vert avec une bande
jaune ou un fil de cuivre métallique exposé. Si nécessaire, utilisez une pince à dénuder pour enlever environ 1/2 pouce d’isolant de
chaque fil.
2. Inspectez soigneusement les câbles des appareils. Le FIL DE FIXATION NEUTRE est BLANC. Le FIL DE FIXATION À CHAUD est
NOIR et le FIL VERT est le FIL À LA TERRE. Si vous avez un doute et que vous ne pouvez pas identifier les câbles d'alimentation
en toute confiance, nous vous recommandons de faire appel à un électricien et de ne pas poursuivre l'installation.
3. Avec l’aide d’une autre personne pour supporter le poids de l’appareil, fixez les fils de l’appareil aux fils de la boîte de jonction,
comme indiqué sur les illustrations.
REMARQUE:
IL EST IMPÉRATIF QUE LA BOÎTE DE JONCTION DE VOTRE MAISON SOIT BIEN MISE À LA TERRE!
N'INVERSEZ PAS LES CONNEXIONS CHAUDES ET NEUTRES, NI LA SÉCURITÉ NE SERA COMPROMIS.
Vérifiez les connexions de câblage et, si tout va bien, insérez doucement les connexions de fil dans la boîte de jonction murale

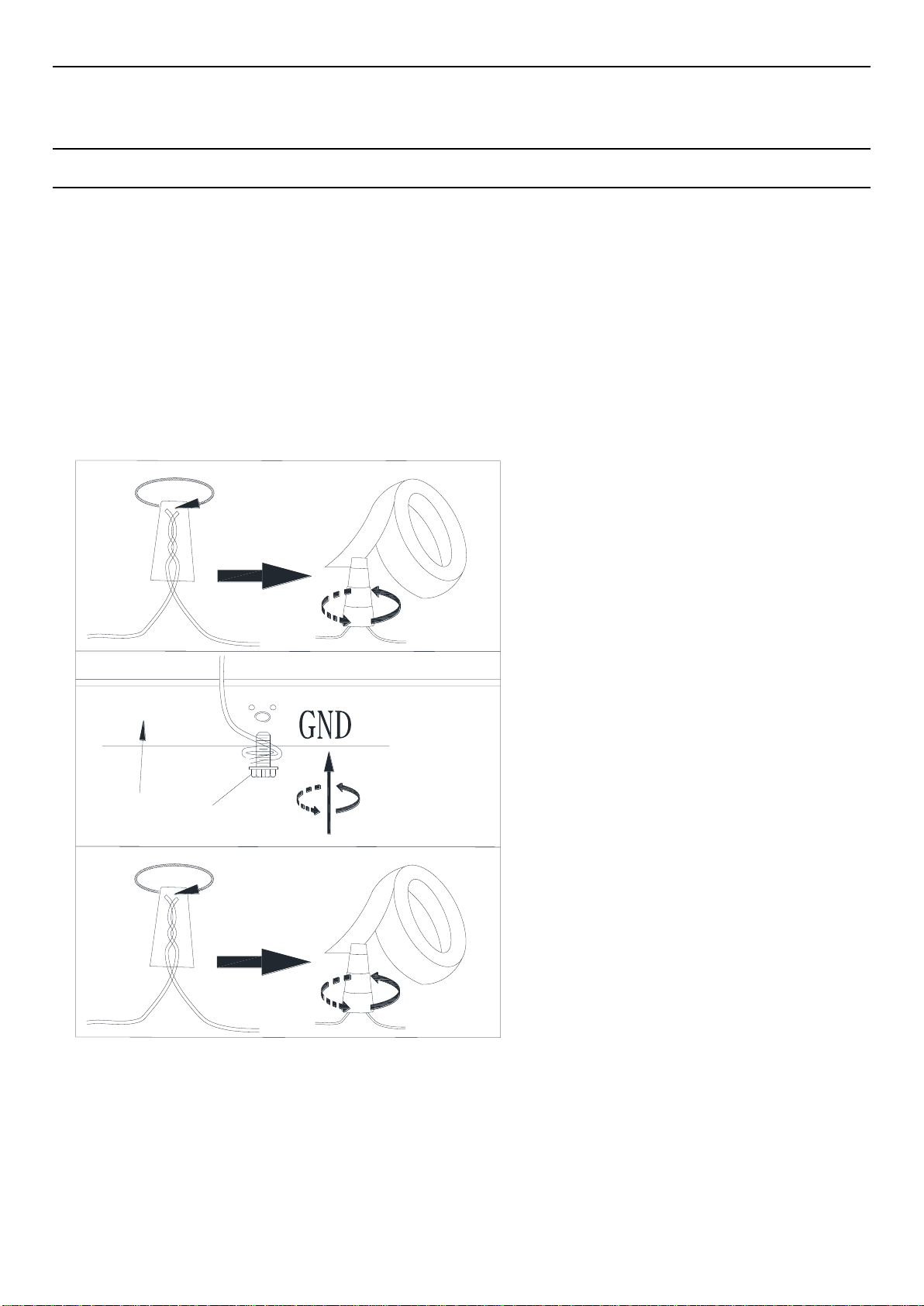

Si la boîte de jonction N'A PAS DE FIL DE
TERRE, enroulez le fil de terre vert de
l'appareil autour de la vis de terre verte (G) et
insérez la vis dans la plaque de fixation (E),
marquée «GND», et serrez la vis pour fixer le
fil.
Raccordez le FIL DE FIXATION À LA
TERRE au FIL À LA TERRE J-BOX à
l’aide du connecteur pour écrou de fil en
plastique (M) et enroulez le raccordement
avec du ruban isolant. Assurez-vous
qu'aucun fil n'est exposé.
Connectez d’abord le FIL DE FIXATION
NEUTRE au FIL DE J-BOX NEUTRE, puis
connectez le FIL DE FIXATION HOT au fil HOT
J-BOX à l’aide des connecteurs pour écrous de
fil en plastique (M). Enveloppez ces connexions
avec du ruban électrique. Assurez-vous
qu'aucun fil n'est exposé.

17/17
© 2020 Williams-Sonoma, Inc.
Williams-Sonoma Inc.
Assembly Instructions
Instructions d’assemblage
Instrucciones de Ensamblaje
Pottery Barn –Pottery Barn Teen –Pottery Barn Kids –Williams Sonoma Home –West Elm –Rejuvenation –Mark and Graham
Para hacer las conexiones de cables:
1. Tire suavemente del cable existente hacia abajo desde la caja de conexiones del techo y permita que los cables cuelguen. El
cable CALIENTE o EN VIVO suele ser negro. El cable NEUTRO es generalmente blanco. Verifique si hay un cable a tierra que
generalmente es verde o verde con una franja amarilla o cable de metal de cobre expuesto. Si es necesario, use un par de
pelacables para quitar aproximadamente 1/2 pulgada de aislamiento de cada cable.
2. Inspeccione cuidadosamente los cables de los accesorios. El ALAMBRE DE FIJACIÓN NEUTRA es BLANCO. El CABLE DE
ACCESORIO CALIENTE es NEGRO y el CABLE VERDE es el CABLE DE TIERRA. Si tiene alguna duda y no puede identificar
los cables de la fuente de alimentación con confianza, le recomendamos que consulte a un electricista y que no continúe con la
instalación.
3. Con la ayuda de otra persona para sostener el peso del dispositivo, fije los cables del dispositivo a los cables de la caja de
conexiones como se muestra en las ilustraciones.
NOTA:
¡ES IMPERATIVO QUE LA CAJA DE CONEXIONES EN SU HOGAR SE CONECTE A TIERRA CORRECTA!
NO INVERTIR LAS CONEXIONES NEUTRALES Y CALIENTES O LA SEGURIDAD SERÁ COMPROMETIDA.
Verifique las conexiones del cableado y, si todo se ve bien, coloque cuidadosamente las conexiones de los cables en la caja de
conexiones de la pared
Si la caja de conexiones NO TIENE UN
CABLE DE TIERRA, enrolle el cable de tierra
verde del dispositivo alrededor del tornillo de
tierra verde (G) e inserte el tornillo en la placa
de celdas (E), marcada como "GND", y apriete
el tornillo para asegurar el cable.
Conecte el CABLE DE FIJACIÓN A
TIERRA al CABLE DE CAJA J DE TIERRA
usando el conector de tuerca de alambre
de plástico (M) y envuelva la conexión con
cinta aislante. Asegúrese de que no haya
hilos de alambre expuestos.
Conecte primero el CABLE DE FIJACIÓN
NEUTRA al CABLE DE CAJA J NEUTRA y luego
conecte el CABLE DE FIJACIÓN CALIENTE al
CABLE DE CAJA J CALIENTE utilizando los
conectores de tuerca de alambre de plástico
(M). Envuelva estas conexiones con cinta
aislante. Asegúrese de que no haya hilos de
alambre expuestos.
