Signal 4G™
Need help? www.wilsonpro.com Customer Support 866-294-1660
Mon.- Fri. 6 am to 7 pm MST Sat.- Sun. 8 am to 5 pm MST

2
ENGLISH
Need help? www.wilsonpro.com Customer Support 866-294-1660
Mon.- Fri. 6 am to 7 pm MST Sat.- Sun. 8 am to 5 pm MST
IT IS VERY IMPORTANT
TO POWER YOUR SIGNAL
BOOSTER USINGASURGE
PROTECTED AC POWER
STRIP WITHAT LEASTA1000
JOULE RATING.
FAILURE TO DO THIS WILL VOID YOUR WARRANTY
IN THE EVENT OFA POWER SURGE OR LIGHTNING
STRIKE.
! ! THE SIGNAL BOOSTER UNIT IS DESIGNED
FOR USE INAN INDOOR, TEMPERATURE-
CONTROLLED ENVIRONMENT (LESS
THAN 150 DEGREES FAHRENHEIT). IT IS
NOT INTENDED FOR USE INATTICS OR SIMILAR
LOCATIONS SUBJECT TO TEMPERATURES IN
EXCESS OF 150°F.
Contents
Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Optional Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Before Getting Started . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Quick Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Installation Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Additional FAQ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Warnings and Recommendations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Signal Booster Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Installation Instructions for the Following Wilson Signal Booster:
Signal 4G™SmarTech ®Signal Booster
Model #460019 FCC ID: PWO460019 IC ID: 4726A-460019
The term “IC” before the radio certification number only signifies that Industry Canada technical specifications were met.

3
ENGLISH
Need help? www.wilsonpro.com Customer Support 866-294-1660
Mon.- Fri. 6 am to 7 pm MST Sat.- Sun. 8 am to 5 pm MST
Before Getting Started
Before you install your Signal 4G booster
and start enjoying improved cellular
reception, please do the following:
1. Read through all the installation steps.
This will help you know what to expect
from start to finish.
2. Familiarize yourself with all materials
in your product package. This will
allow you to know which pieces are
referenced in the instructions.
Quick Installation
You can install your Signal 4G booster using
the following steps.
NOTE: Before completing your installation,
create a “soft” installation by putting the
components of your Signal 4G booster
in place and testing the operation before
mounting equipment.

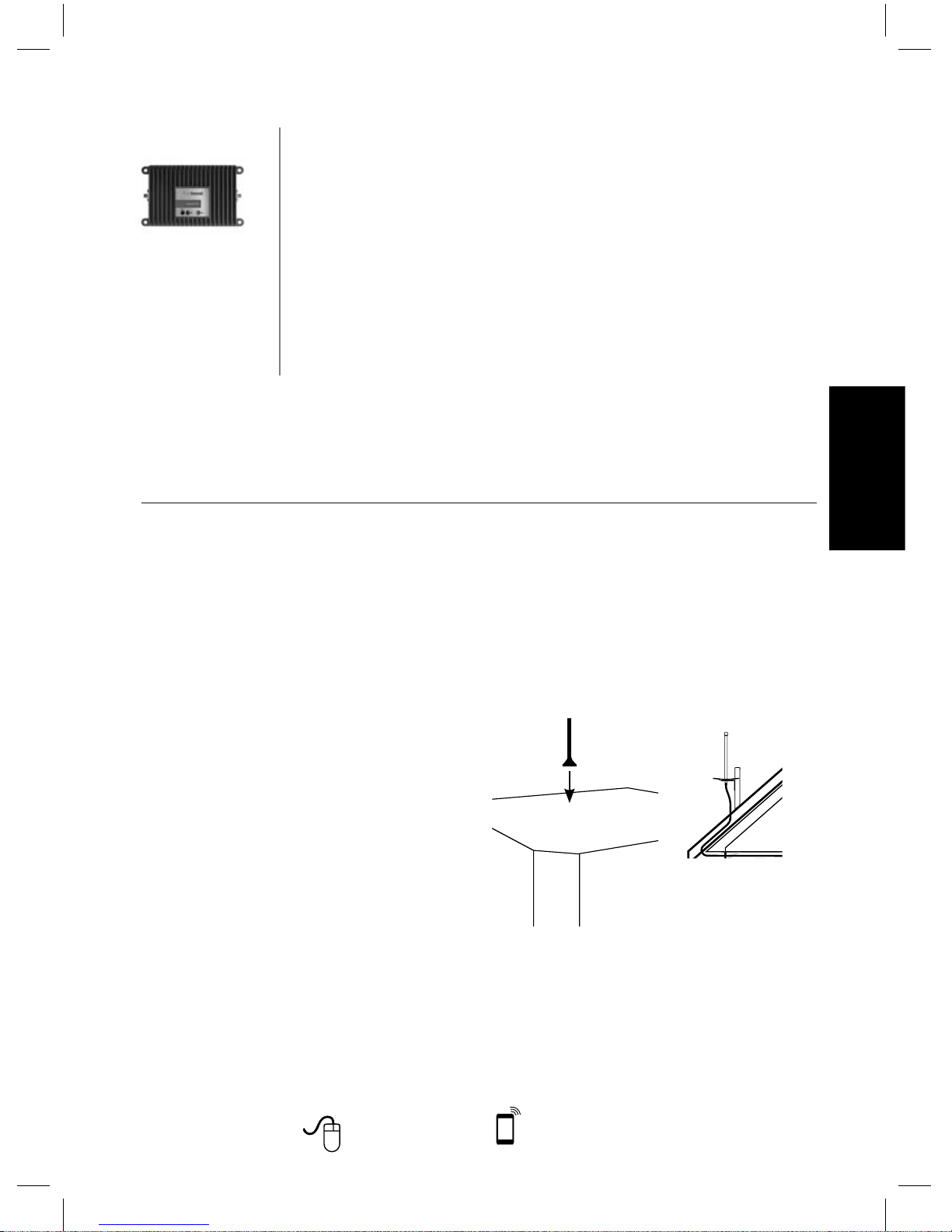

1. Install the Outside Antenna. Select a
location that is:
• At least 12 inches from any other
antennas.
• Free of obstructions.
• At least 8 inches from any people.
The Mini Mag Outside Antenna must
be installed vertically on a metallic
surface.
Sold with
Security 4G Kit
Mini Mag
Outside Antenna
Install
Optional Outside
Omni Antenna
Install
2. Select a location to install the Signal
Booster that is away from excessive
heat, direct sunlight, moisture and that
Optional Kits
Optional Accessories
460119
Mini Mag
Outside Antenna
(301126)
5V / 2.5A
Power Supply
(859948)
3” RG174 w/SMA
(951151)
460219
Mini Mag
Outside Antenna
(301126)
6V / 2A
Power Supply
(859923)
3” RG174 w/SMA
(951151)
461119
Omni Antenna
(311203)
5V 2.5A
Power Supply
(859948)
30’ RG58 w/SMA
(955833)
10’ RG58 w/SMA
(955834)
12” Adapter w/MMcx
(951153)
12” RG316 w/MMcx
(951154)
Lightning Surge Protector
(859902) DC Plug-In 5.5V/2A Power Supply & USB Cable (2D9910 / 359940) DC 6V/2A Hardwire Power Supply (859923)
Signal 4G™
460019

4
ENGLISH
Need help? www.wilsonpro.com Customer Support 866-294-1660
Mon.- Fri. 6 am to 7 pm MST Sat.- Sun. 8 am to 5 pm MST
Troubleshooting &
Understanding the Lights
The Signal Booster includes indicator lights on
the top of the Signal 4G. The indicator lights will
either be green or red.
Green indicates that the booster is
powered and operating at maximum gain.
Solid Red indicates that the booster has
shut off on the associated frequencies to
prevent oscillation (feedback).
Green/red Blinking indicates that the
booster is operating at a reduced gain to
prevent oscillation (feedback).
Fixing Red Light Issues
If one or more lights on the Signal Boost are red:
1. Make sure all connections are tight.
2. Increase the distance between the outside
antenna and the Signal 4G, by moving
them horizontally and/or vertically farther
apart until the light changes to green.
Remember to keep the antenna at least 6
inches from any window or sunroof.
3. Follow the same steps for a green/red
blinking light until the light goes solid
green.
4. If more separation is not possible and the
coverage of the booster is too small with a
green/red blinking light indicating reduced
gain, contact the weBoost Customer
Support Team for assistance:
866-294-1660.
Lights Off
1. Check connections on the power supply
to see that it is firmly plugged into both the
Signal 4G and the power source.
2. If using a DC power supply in your vehicle,
ensure the power supply is properly
inserted. Then check the 12 volt power
from the car socket and the fuse. Replace
the fuse if necessary.
3. If using a power strip in a building, ensure
the power strip is plugged in and turned on
and that power is coming from the outlet.
has proper ventilation. Do not place the
Signal Booster in an
air-tight enclosure.

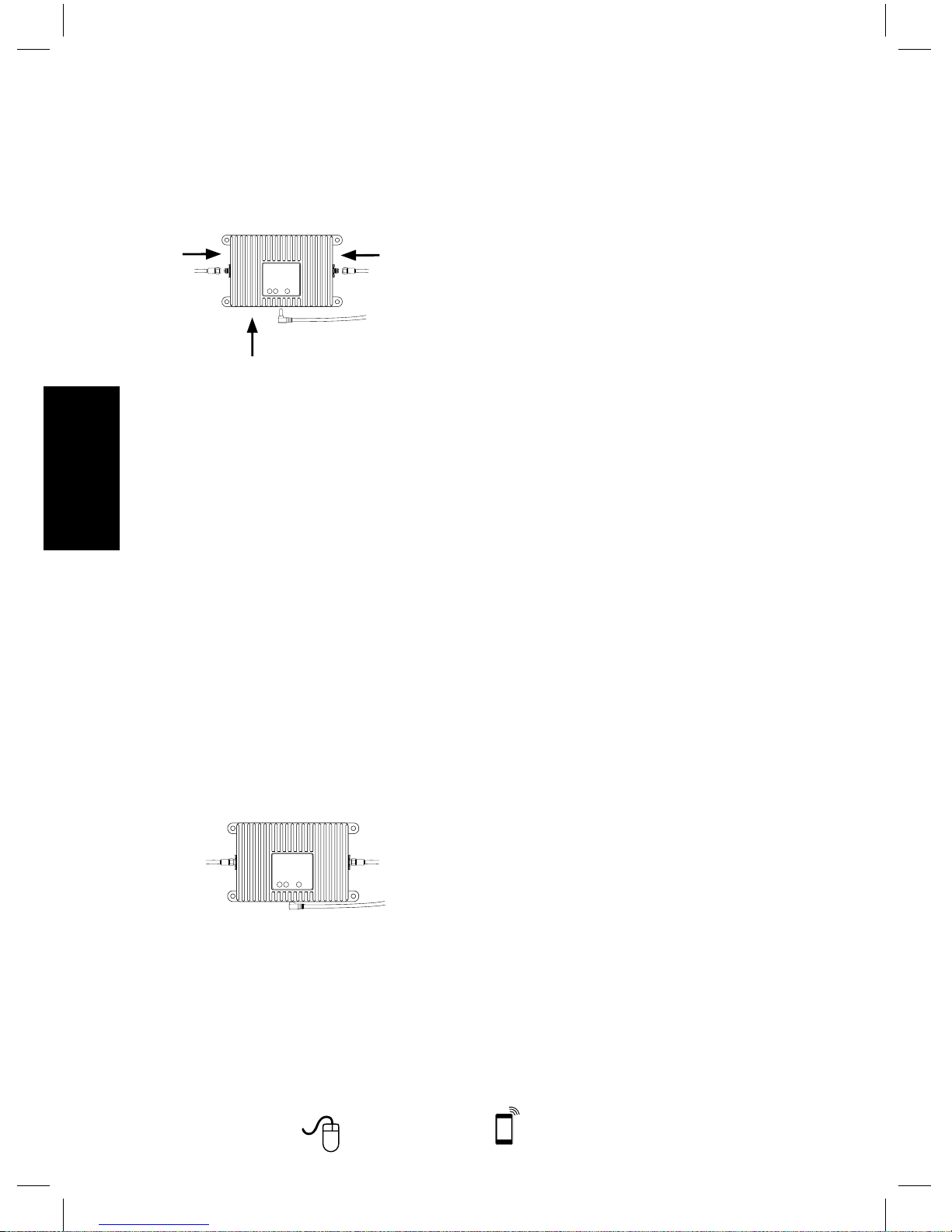

3. Run the Outside Antenna cable to the
Signal Booster and attach it to the
connector labeled “Outside Antenna.”
From Outside
Antenna
From Cellular
Device/
Security
Panel
Power Adapter From
Surge Protector
4. An external adapter may be needed
to connect the cellular device or
security panel to the Signal Booster.
The external adapter plugs into the
included antenna extension cable and
directly into a socket on the cellular
device. Run the extension cable from
the external adapter and attach it to the
connector labeled “cell phone or data
card” on the Signal Booster.
Note: Be careful when plugging the
connector in so as not to bend the
center pins on the connectors. Ensure
all cables have a tight connection.
5. Before powering up the Signal Booster
verify that connections are tight. An AC
surge protector is recommended for all
installations (not included).
tight
connection
tight
connection
Power Adapter to
Surge Protector

5
ENGLISH
Need help? www.wilsonpro.com Customer Support 866-294-1660
Mon.- Fri. 6 am to 7 pm MST Sat.- Sun. 8 am to 5 pm MST

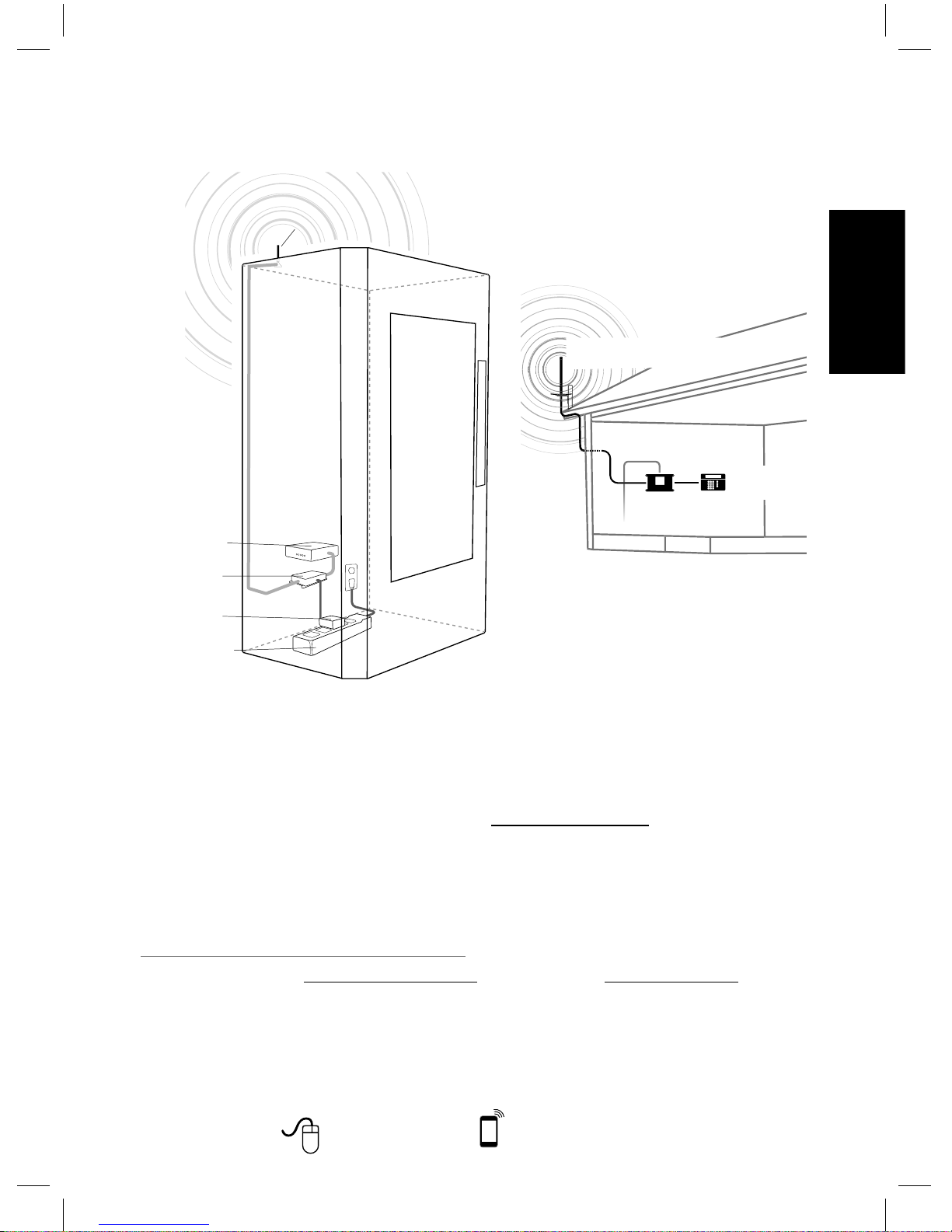

Installation Diagram
(Figure 1)
Additional FAQ:
What hours can I contact customer support?
Customer Support can be reached fromMon.- Fri. 6 am to 7 pm MST and Sat.- Sun. 8 am to 5
pm MST, by calling (866-294-1660), or by email, at [email protected].
How does weather affect the performance of my Outside Antenna?
Water vapor (e.g. rain, fog, snow or other precipitation) creates an effective filter to cellular signal. In
times of heavy precipitation, you may see less performance.
Carrier Frequency Use
We recommend visiting www.wirelessadvisor.com (United States) or http://bit.ly/1mQf2Gl (Canada)
for information regarding the frequency band used by your cell service provider in a specific
geographical location.
Power Strip
Surge Protector
Power Supply
Signal 4G
Signal Booster
Cellular Modem
Mini-Mag Antenna
Installation
S
ignal 4
G
P
ower Suppl
y
S
e
c
c
urity
C
o
n
n
trol Pane
l
O
utside
O
mni Antenna
I
n
s
t
alla
t
io
n

6
ENGLISH
Need help? www.wilsonpro.com Customer Support 866-294-1660
Mon.- Fri. 6 am to 7 pm MST Sat.- Sun. 8 am to 5 pm MST
Warnings and Recommendations
WARNING: Verify that both the Outside Antenna and the adapter extension cable are connected to the Signal
Booster before powering up the Signal Booster.
WARNING: Use only the power supply provided in this package. Use of a non-weBoost products may damage
your equipment.
WARNING: The Outside Antenna must be installed no higher than 10 meters (31’9”) above ground.
RF SAFETY WARNING: Any antenna used with this device must be located at least 8 inches from all persons.
BEFORE USE, you MUST REGISTER THIS DEVICE with your wireless provider and have
your provider’s consent. Most wireless providers consent to the use of signal boosters. Some
providers may not consent to the use of this device on their network. If you are unsure, contact
your provider.
You MUST operate this device with approved antennas and cables as specified by the
manufacturer. Antennas MUST be installed at least 20 cm (8 inches) from any person.
You MUST cease operating this device immediately if requested by the FCC or a licensed
wireless service provider.
WARNING. E911 location information may not be provided or may be inaccurate for calls served
by using this device.
This is a CONSUMER device.
This device complies with Part 15 of FCC rules. Operation is subject to two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Changes or modifications not expressly approved by weBoost could void the authority to operate this equipment.
Mobile Antennas
Mini-Mag
• 301126 w/ 12.5
RG174 cable- SMA
12” Mag Mount w/ 12.5’ RG174
• 311125
• 311128
• 314202
• 311703
Trucker antenna w/10.5’ RG58
• 311101
• 311701
Trucker antenna w/13.5’ RG58
• 311119
• 311133
NMO Antenna’s w/ RG174
Kit 311104-17410
• 800/1900 NMO antenna
• 10’ RG174 cable
Kit 311112-17410
• 800/1900 NMO antenna
• 10’ RG174 cable
Kit 314203-17410
• 800/900/1900 NMO
antenna
• 10’ RG174 cable
Marine Antenna w/RG58
Kit 311130-5810
• Marine Antenna
• 10’ RG58 cable
Glass Mount w/14’ RG58 cable
• 311102
NMO Antenna’s w/ RG58
Kit 311104-5810
• 800/1900 NMO antenna
• 10’ RG58 cable
Kit 311112-5810
• 800/1900 NMO antenna
• 10’ RG58 cable
Kit 314203-5810
• 800/900/1900 NMO
antenna
• 10’ RG58 cable
Outside Fixed Antennas
50 Ohm Outside Antenna Kits
Kit 314453-5825
• 50 Ohm Pole Mount
Panel Antenna
• 25’ RG58 Cable
Kit 314411-5825
• 50 Ohm Wide
Band Directional
• 25’ RG58 Cable
Kit 301111-5850
• Yagi Directional Antenna
• 50’ RG58 Cable
Kit 311129-5840
• 800 MHz Yagi Directional
• 40’ RG58 Cable
Kit 311203-5820
• Omni-Directional antenna
• 20’ RG58 Cable
Kit 311124-5830
• 1900 MHz Yagi Antenna
• 30’ RG58 Cable
Kit 314411-40075
• 50 Ohm Wide
Band Directional
• 75’ LMR400 Cable
Kit 311203-40020
• Omni-Directional antenna
• 20’ LMR400 Cable
Kit 301111-400170
• Yagi Directional w/
N-Female
• 170’ LMR400
Kit 311124-400100
• 1900 MHz Yagi Directional
• 100’ LMR400 Cable
Kit 311129-400100
• 800 MHz Yagi Antenna
• 100’ LMR400 Cable
Kit 314453-40075
• 50 Ohm Pole Mount
Panel Antenna
• 75’ LMR400 Cable
75 Ohm Outside Antenna Kits
Kit 301111-0675
• Yagi Directional Antenna
• 75’ RG6 Cable
• N-Male to F-Female adapter
Kit 311201-0620
• Omni Directional
w/ F-Female
• 20’ RG6 Cable
Kit 311129-0660
• 800 MHz Yagi Directional
• 60’ RG6 Cable
• N-Male to F-Female adapter

7
ENGLISH
Need help? www.wilsonpro.com Customer Support 866-294-1660
Mon.- Fri. 6 am to 7 pm MST Sat.- Sun. 8 am to 5 pm MST
Kit 311124-0650
• 1900 MHz Yagi Directional
• 50’ RG6 Cable
• N-Male to F-Female adapter
Kit 314473-0640
• 75 Ohm Pole Mount
Panel Antenna
• 40’ RG6 Cable
Kit 314475-0630
• 75 Ohm Wide
Band Directional
• 30’ RG6 Cable
Kit 311141-0620
• 75 Ohm Grey Brick Antenna
• 20’ RG6 Cable
Kit 301111-11140
• Yagi Directional Antenna
• 140’ RG11 Cable
• N-Male to F-Female adapter
Kit 311201-1120
• Omni Directional
w/ F-Female
• 20’ RG11 Cable
Kit 311129-11110
• 800 MHz Yagi Directional
• 110’ RG11 Cable
• N-Male to F-Female adapter
Kit 311124-1180
• 1900 MHz Yagi Directional
• 80’ RG11 Cable
• N-Male to F-Female adapter
Kit 314473-1175
• 75 Ohm Pole Mount
Panel Antenna
• 75’ RG11 Cable
Kit 314475-1175
• 75 Ohm Wide
Band Directional
• 75’ RG11 Cable
Kit 311141-1120
• 75 Ohm Grey Brick Antenna
• 20’ RG11 Cable
Signal Booster Specifications
Signal 4G
Model Number 460019
Connectors SMA
Antenna Impedance 50 Ohms
Frequency 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz
Passband Gain (typical) 700MHz Band12/17
11.8 700MHz Band13 11.0 800MHz
10.0 1700/2100MHz 7.1 1900MHz 8.6
20 dB Bandwidth (MHz) 700MHz Band12/17 700MHz Band13 800MHz 1700/2100MHz 1900MHz
Typical
Maximum 29.5 33.9 31.6 33.9 38.4 40.6 81.8 85.4 75.4 77.4
Power output for single cell
phone (Uplink) dBm 700MHz Band12/17 700MHz Band13 800MHz 1700MHz 1900MHz
24.7 24.9 24.1 25.6 25.0
Power output for single cell
phone (Downlink) dBm 700MHz Band12/17 700MHz Band13 800MHz 2100MHz 1900MHz
-6.3 -6.5 -6.5 -7.7 -5.8
Power output for multiple
received channels (Uplink) dBm
No. Tones 700MHz Band12/17 700MHz Band13 800MHz 1700MHz 1900MHz
226.1 25.8 21.0 21.3 21.9
322.6 22.3 17.5 17.8 18.4
420.1 19.8 15.0 15.3 15.9
518.1 17.8 13.0 13.4 13.9
616.5 16.3 11.5 11.8 12.3
Power output for multiple
received channels
(Downlinklink) dBm
No. Tones 700MHz Band12/17 700MHz Band13 800MHz 2100MHz 1900MHz
2-6.0 -5.9 -5.7 -6.8 -6.0
3-9.5 -9.4 -9.2 -10.3 -9.5
4-12.0 -11.9 -11.7 -12.8 -12.0
5-14.0 -13.9 -13.7 -14.7 -14.0
6-15.5 -15.4 -15.2 -16.3 -15.5
Noise Figure 5 dB nominal
Isolation > 40 dB
Power Requirements 5.5 V 2 A
Each Signal Booster is individually tested and factory set to ensure FCC compliance. The Signal Booster cannot be adjusted without factory
reprogramming or disabling the hardware. The Signal Booster will amplify, but not alter incoming and outgoing signals in order to increase
coverage of authorized frequency bands only. If the Signal Booster is not in use for five minutes, it will reduce gain until a signal is detected. If a
detected signal is too high in a frequency band, or if the Signal Booster detects an oscillation, the Signal Booster will automatically turn the power
off on that band. For a detected oscillation the Signal Booster will automatically resume normal operation after a minimum of 1 minute. After 5 (five)
such automatic restarts, any problematic bands are permanently shut off until the Signal Booster has been manually restarted by momentarily
removing power from the Signal Booster. Noise power, gain, and linearity are maintained by the Signal Booster’s microprocessor.
The Manufacturer’s rated output power of this equipment is for single carrier operation. For situations when multiple carrier signals are present, the
rating would have to be reduced by 3.5 dB, especially where the output signal is re-radiated and can cause interference to adjacent band users.
This power reduction is to be by means of input power or gain reduction and not by an attenuator at the output of the device.

3301 East Deseret Drive, St. George, UT 84790
web: www.wilsonelectronics.com email: [email protected]
phone: [phone] local: 435-673-5021 fax: [phone]
Copyright © 2015 Wilson Electronics. All rights reserved.
Wilson Electronics products covered by U.S. patent(s) and pending application(s)
For patents go to: wilsonelectronics.com/us/patents
2-Year Warranty
Wilson Electronics Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials.
Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of purchase.
Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated proof of
purchase and a Returned Material Authorization (RMA) number supplied by Wilson Electronics. Wilson Electronics shall,
at its option, either repair or replace the product. Wilson Electronics will pay for delivery of the repaired or replaced
product back to the original consumer if located within the continental U.S.
This warranty does not apply to any Signal Boosters determined by Wilson Electronics to have been subjected to misuse,
abuse, neglect, or mishandling that alters or damages physical or electronic properties.
Failure to use a surge protected AC Power Strip with at least a 1000 Joule rating will void your warranty.
RMA numbers may be obtained by contacting Customer Support at 866-294-1660.
Disclaimer: The information provided by Wilson Electronics is believed to be complete and accurate. However, no
responsibility is assumed by Wilson Electronics for any business or personal losses arising from its use, or
for any infringements of patents or other rights of third parties that may result from its use.

FRANÇAIS
Amplificateur de
Signal 4G™
Vous avez
besoin d’aide? Support Technique 866-294-1660
Lun.- Ven. Horaires: de 7:00 à 18:00
www.wilsonpro.com

FRANÇAIS
Vous avez
besoin d’aide? Support Technique 866-294-1660
Lun.- Ven. de 6:00 à 19:00 Sam. et Dim. de 8:00 à 17:00
www.wilsonpro.com
2
Table des matières
Contenu de l’emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Accessoires optionnels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Installation rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Diagramme d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Faits supplémentaires (FAQ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Avertissements et recommandations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Caractéristiques de l’amplificateur de signal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Garanties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verso
Instructions d’installation pour l’amplificateur de signal Wilson suivant:
Amplificateur de signal 4G™ SmarTech III ®
Modèle n° 460019 IC ID: 4626A-460019
Le terme «IC» placé avant le numéro de certification radio signifie uniquement que les spécifications techniques
d’Industrie Canada ont été respectées.
! !
LE BOîTIER EN ALUMINIUM DE VOTRE AMPLIFICATEUR
DE SIGNAL S’ADAPTE À LATEMPÉRATURE
AMBIENTE, MAIS IL EST CONÇUAFIN DE PROTÉGER
LE DISPOSITIF. PAR EXEMPLE, L’ÉTÉ, LE BOîTIER PEUT
ATTEINDRE JUSTQU’À 150 DEGRÉS DANS VOTRE VÉHICULE.
LES TEMPÉRATURES ÉLEVÉES N’ENDOMMAGENT PAS
L’AMPLIFICATEUR ET NE POSENT PAS DE RISQUE D’INCENDIE
POUR VOTRE VÉHICULE. ASSUREZ-VOUS DE PLACER VOTRE
AMPLIFICATEUR DANS UN ENDROIT BIEN VENTILÉ, HORS DES
RAYONS DIRECTS DU SOLEIL, ET DE L’HUMIDITÉ.
L’AMPLIFICATEUR DE
SIGNAL Drive 4G-M PEUT
RESTER ALLUMÉ DANS
LES VÉHICULES POUR LESQUELS LES
SOURCES D’ALIMENTATION 12V C.C.
NE SONT PAS AUTOMATIQUEMENT
ARRÊTÉES LORSQUE LE VÉHICULE EST
ARRÊTÉ. CELA PEUT ENTRAINER LA
DÉCHARGE DE LA BATTERIE EN UN À
DEUX JOURS.

FRANÇAIS
Vous avez
besoin d’aide? Support Technique 866-294-1660
Lun.- Ven. de 6:00 à 19:00 Sam. et Dim. de 8:00 à 17:00
www.wilsonpro.com 3
Avant de commencer
Avant d’installer l’amplificateur Signal 4G et
de pouvoir profiter d’une meilleure réception
de votre signal cellulaire, suivez les étapes
suivantes:
1. Lisez toutes les étapes d’installation.
Vous saurez ainsi à quoi vous attendre
lors de l’installation du début à la fin.
2. Familiarisez-vous avec toutes les pièces
contenues dans votre emballage. Vous
saurez ainsi à quelle pièce il est fait
référence dans les instructions.
Installation rapide
Vous pouvez installer votre amplificateur
Signal 4G en suivant les étapes suivantes:
REMARQUE: Effectuez une installation
préliminaire en testant les éléments de
votre amplificateur Signal 4G aux endroits
que vous avez choisis avant de fixer votre
système de manière permanente.
1. Installez l’antenne extérieure.
Choisissez un emplacement sur le toit
du bâtiment qui est:
• à au moins 30 cm (12 po) de toute
autre antenne.
• libre de toute obstruction.
• à au moins 20 cm (8 po) de toute
personne avoisinante.
L’antenne extérieure doit être montée
verticalement sur une surface
métallique.
Vendue avec le
Kit Security 4G
Installation de la
minie antenne
magnétique
extérieure
Installation
de l’antenne
extérieure Omni
optionnelle
2. Sélectionnez un endroit pour installer
l’amplificateur de signal bien ventilé, hors
de toute chaleur excessive, des rayons
directs du soleil, et de l’humidité. Ne
placez pas l’amplificateur dans un endroit
hermétique.
Accessoires optionnels
Kits optionnels
Signal 4G™
460019
460119
Mini antenne
extérieure magnétique
(301126)
Bloc d’alimentation
5V / 2.5A
(859948)
Câble RG174 9.4 m (3 pi)
avec adaptateur
SMA Mâle à SMA Mâle
(951151)
460219
Mini antenne
extérieure magnétique
(301126)
Bloc d’alimentation
6V / 2A
(859923)
Câble RG174 9.4 m (3 pi)
avec adaptateur SMA Mâle
à SMA Mâle
(951151)
461119
Antenne Omni
(311203)
Protecteur contre les surtensions
parafoudre (859902) Bloc d’alimentation C.C. 5.5V/2A
et câble USB (2D9910 / 359940)
Bloc d’alimentation fixe DC
6V/2A (859923)
5V 2.5A
Bloc d’alimentation
(859948)
Câble RG58 avec con-
necteur SMA 9,1m (30 pi)
(955833)
Câble RG58 avec con-
necteur SMA 3m (10 pi)
(955834)
Adaptateur 30.5 cm (12 po)
avec MMcx
(951153)
Câble RG316 30.5 cm (12
po) avec MMcx
(951154)

FRANÇAIS
Vous avez
besoin d’aide? Support Technique 866-294-1660
Lun.- Ven. de 6:00 à 19:00 Sam. et Dim. de 8:00 à 17:00
www.wilsonpro.com
4
Rouge indique que l’amplificateur s’est
arrêté sur les fréquences associées pour
éviter une oscillation (retour).
Vert/rouge clignotant indique que
l’amplificateur fonctionne avec un gain
réduit pour éviter une oscillation (retour).
Comment éliminer les voyants rouges
Si l’un ou plusieurs voyants sont rouges:
1. Vérifiez que toutes les connexions sont
bien serrées.
2. Augmentez la distance entre l’antenne
extérieure et l’amplificateur de signal
4G, en les éloignant horizontalement et/
ou verticalement l’une de l’autre jusqu’à
ce que les voyants deviennent verts.
L’antenne doit rester à au moins 15 cm (6
po) de toute fenêtre ou tout toit ouvrant.
3. Suivez les mêmes instructions si un voyant
est vert/rouge et qu’il clignote jusqu’à ce
qu’il devienne vert.
4. S’il n’est pas possible de séparer les
antennes davantage et la zone de
couverture de l’amplificateur n’est pas
suffisante, et le voyant est vert/rouge
clignotant, indiquant un gain réduit,
contactez le Service de soutien technique
de weBoost au 866-294-1660.
Voyants éteints
1. Vérifiez les connexions sur le bloc
d’alimentation pour confirmer qu’il est bien
connecté sur l’amplificateur de signal 4G
et la source d’alimentation.
2. Si vous utilisez un bloc d’alimentation C.C.
dans votre véhicule, vérifiez qu’il est bien
inséré. Vérifiez ensuite le fusible et la prise
12 volts du véhicule. Remplacez le fusible
si nécessaire.
3. Si vous utilisez une multiprise dans un
bâtiment, vérifiez qu’elle est bien branchée
et que la prise murale fonctionne.
3. Acheminez le câble de l’antenne extérieure
vers l’amplificateur de signal et attachez-
le au connecteur étiqueté «Antenne
extérieure» (OutsideAntenna) sur
l’amplificateur.
Depuis
l’antenne
extérieure
Depuis
l’appareil
cellulaire/
Panneau de Depuis l’adaptateur de puissance
Power Adapter From Surge Protector
4. Il peut être nécessaire d’utiliser un
adaptateur externe pour connecter l’appareil
cellulaire ou le panneau de sécurité à
l’amplificateur de signal. L’adaptateur
externe se branche au câble d’extension
de l’antenne inclus et directement dans une
fiche sur l’appareil cellulaire.Acheminez
le câble d’extension depuis l’adaptateur
externe et attachez-le au connecteur
étiqueté «appareil cellulaire ou carte de
données» («cell phone or data card») sur
l’amplificateur de signal.
Remarque: Faites attention à ne pas
tordre les fiches centrales des connecteurs.
Vérifiez que les connexions pour tous les
câbles sont serrées.
5. Avant d’allumer l’amplificateur de signal,
vérifiez que toutes les connexions sont
bien serrées. Un protecteur contre les
surtensions C.A. est recommandé pour
toutes les installations (non compris).
vérifiez que toutes
les connexions sont
bien serrées
vérifiez que toutes
les connexions sont
bien serrées
Depuis l’adaptateur de puissance Power
Adapter From Surge Protector
Résolution des problèmes et
fonctionnement des voyants
L’amplificateur de signal 4G comprend des
voyants. Les voyants sont soit verts soit rouges.
Vert indique que l’amplificateur est allumé et
fonctionne avec un gain maximum.

FRANÇAIS
Vous avez
besoin d’aide? Support Technique 866-294-1660
Lun.- Ven. de 6:00 à 19:00 Sam. et Dim. de 8:00 à 17:00
www.wilsonpro.com 5
Faits supplémentaires (FAQ):
Quels sont les horaires du service de Soutien technique?
Le service de Soutien technique est disponible de Lun.- Ven. de 6:00 à 19:00 Sam. et Dim.
de 8:00 à 17:00 heure normale des Rocheuses, au 866-294-1660, ou par email à support@
weboost.com.
Comment le temps affecte-t-il les performances de mon antenne extérieure?
L’humidité (ex. pluie, brouillard, neige, ou autre précipitation) crée un filtre efficace vers le signal
cellulaire. Lorsque les précipitations sont importantes, les performances de votre dispositif sont
affectées.
Fréquences utilisées par les fournisseurs
Il est recommandé de visiter le site www.wirelessadvisor.com (États-Unis) ou http://bit.
ly/1mQf2Gl (Canada) pour plus de détails sur la bande de fréquence utilisée par votre
fournisseur de services cellulaires, par région.
Multiprise de protection
contre les surtensions
Bloc d’alimentation
Amplificateur de
signal 4G
Modem cellulaire
Mini antenne magnétique
Diagramme d’installation
(Figure 1)
F é tili é l f i
S
ignal 4
G
B
loc d'alimentation
P
a
n
n
n
e
a
u
d
e
co
ntr
de
s
sécu
rit
é
I
nsta
ll
at
i
on
de
l
'ant
e
nn
e
O
mni ext
é
rieur
e

FRANÇAIS
Vous avez
besoin d’aide? Support Technique 866-294-1660
Lun.- Ven. de 6:00 à 19:00 Sam. et Dim. de 8:00 à 17:00
www.wilsonpro.com
6
Antennes mobiles
Mini antenne magnétique
• 301126 avec câble - SMA
RG174 3.8 m (12.5 pi)
Antenne magnétique 30 cm (12
po) avec câble RG174 3.8 m
(12.5 pi)
• 311125
• 311128
• 314202
• 311703
Antenne pour camionneur avec
câble RG58 3.2 m (10.5 pi)
• 311101
• 311701
Antenne pour camionneur avec
câble RG58 4.2 m (13.5 pi)
• 311119
• 311133
Antennes NMO avec câble
RG174
Kit 311104-17410
• Antenne NMO 800/1900
• Câble RG174 3 m (10 pi)
Kit 311112-17410
• Antenne NMO 800/1900
• Câble RG174 3 m (10 pi)
Kit 314203-17410
• Antenne NMO
800/900/1900
• Câble RG174 3 m (10 pi)
Antenne marine avec câble RG58
Kit 311130-5810
• Antenne marine
• Câble RG58 3 m (10 pi)
Antenne montage sur vitre avec
câble RG58 4.3 m (14 pi)
• 311102
Antenne NMO avec câble RG58
Kit 311104-5810
• Antenne NMO 800/1900
• Câble RG58 3 m (10 pi)
Kit 311112-5810
• Antenne NMO 800/1900
• Câble RG58 3 m (10 pi)
Kit 314203-5810
• Antenne NMO
800/900/1900
• Câble RG58 3 m (10 pi)
Antennes fixes extérieures
Kits pour antennes extérieures
50 Ohm
Kit 314453-5825
• Antenne pour panneau 50
Ohm montage sur pôle
• Câble RG58 7.6 m (25 pi)
Kit 314411-5825
• Antenne directionnelle large
bande 50 Ohm
• Câble RG58 7.6 m (25 pi)
Kit 301111-5850
• Antenne Yagi directionnelle
• Câble RG58 15.2 m (50 pi)
Kit 311129-5840
• Antenne Yagi directionnelle
800 MHz
• Câble RG58 12.2 m (40 pi)
Kit 311203-5820
• Antenne Omni directionnelle
• Câble RG58 6.1 m (20 pi)
Kit 311124-5830
• Antenne Yagi 1900 MHz
• Câble RG58 9.1 m (30 pi)
Kit 314411-40075
• Antenne directionnelle large
bande 50 Ohm
• Câble LMR400 22.9 m
(75 pi)
Kit 311203-40020
• Antenne Omni directionnelle
• Câble LMR400 6.1 m (20 pi)
Kit 301111-400170
• Antenne Yagi directionnelle
avec adaptateur N-Femelle
• Câble LMR400 51.9 m
(170 pi)
Kit 311124-400100
• Antenne Yagi directionnelle
1900 MHz
• Câble LMR400 30.5 m
(100 pi)
Kit 311129-400100
• Antenne Yagi 800 MHz
• Câble LMR400 30.5 m
(100 pi)
Kit 314453-40075
• Antenne pour panneau 50
Ohm montage sur pôle
• Câble LMR400 22.9 m
(75 pi)
Kits pour antennes extérieures
75 Ohm
Kit 301111-0675
• Antenne directionnelle Yagi
• Câble RG6 22.9 m (75 pi)
• Adaptateur N-Mâle -
F-Femelle
Kit 311201-0620
• Antenne Omni directionnelle
avec adaptateur F-Femelle
• Câble RG6 6.1 m (20 pi)
Kit 311129-0660
• Antenne Yagi directionnelle
800 MHz
• Câble RG6 18.3 m (60 pi)
• Adaptateur N-Mâle -
F-Femelle
Kit 311124-0650
• Antenne Yagi directionnelle
1900 MHz
• Câble RG6 15.2 m ( 50 pi)
• Adaptateur N-Mâle -
F-Femelle
Kit 314473-0640
• Antenne pour panneau 75
Ohm montage sur pôle
• Câble RG6 12.2 m (40 pi)
Kit 314475-0630
• Antenne directionnelle large
bande 75 Ohm
• Câble RG6 9.1 m (30 pi)
Kit 311141-0620
• Antenne 75 Ohm gris
brique
• Câble RG6 6.1 m (20 pi)
Kit 301111-11140
• Antenne Yagi directionnelle
• Câble RG11 42.7 m
(140 pi)
• Adaptateur N-Mâle -
F-Femelle
Kit 311201-1120
• Antenne Omni directionnelle
avec adaptateur F-Femelle
• Câble RG11 6.1 m (20 pi)
Kit 311129-11110
• Antenne Yagi directionnelle
800 MHz
• Câble RG11 33.5 m
(110 pi)
• Adaptateur N-Mâle -
F-Femelle
Kit 311124-1180
• Antenne Yagi directionnelle
1900 MHz
• Câble RG11 24.4 m (80 pi)
• Adaptateur N-Mâle -
F-Femelle
Kit 314473-1175
• Antenne pour panneau 75
Ohm montage sur pôle
• Câble RG11 22.9 m (75 pi)
Kit 314475-1175
• Antenne directionnelle large
bande 75 Ohm
• Câble RG11 22.9 m (75 pi)
Kit 311141-1120
• Antenne 75 Ohm gris
brique
• Câble RG11 6.1 m (20 pi)
Avertissements et recommandations
AVERTISSEMENT: Vérifiez que l’antenne extérieure et le câble d’extension de l’adaptateur sont connectés à
l’amplificateur avant de le mettre en marche.
AVERTISSEMENT: Utilisez uniquement le bloc d’alimentation compris dans l’emballage. Vous risquez
d’endommager votre matériel si vous utilisez un autre produit.
AVERTISSEMENT: L’antenne extérieure doit être installée à 10 mètres maximum (31 pi 9 po) du sol.
CONSIGNES DE SÉCURITÉ SUR LES RADIOFRÉQUENCES: Toute antenne utilisée avec ce dispositif doit être
placée à au moins 20 cm (8 po) de toute personne avoisinante.

FRANÇAIS
Vous avez
besoin d’aide? Support Technique 866-294-1660
Lun.- Ven. de 6:00 à 19:00 Sam. et Dim. de 8:00 à 17:00
www.wilsonpro.com 7
Caractéristiques de l’amplificateur de signal
Amplificateur de signal 4G
Numéro de modèle 460019
Connecteurs SMA
Impédance de l’antenne 50 Ohms
Fréquence 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz
Gain de la bande passante
(nominal) 700MHz Bande
12/17
11.8
700MHz
Bande 13
11.0
800MHz
10.0 1700/2100MHz 7.1 1900MHz 8.6
Bande passante 20 dB (MHz) 700MHz Bande
12/17 700MHz Bande 13 800MHz 1700/2100MHz 1900MHz
Typique
Maximum 29.5 33.9 31.6 33.9 38.4 40.6 81.8 85.4 75.4 77.4
Puissance de sortie pour un
seul téléphone cellulaire (dBm)
700MHz Bande
12/17 700MHz Bande 13 800MHz 1700MHz 1900MHz
24.7 24.9 24.1 25.6 25.0
Puissance de sortie pour un
seul téléphone cellulaire (liaison
descendante) (dBm)
700MHz Bande
12/17 700MHz Bande 13 800MHz 2100MHz 1900MHz
-6.3 -6.5 -6.5 -7.7 -5.8
Puissance de sortie pour
plusieurs canaux reçus (liaison
montante) dBm
Nombre de tonalité 700MHz Bande
12/17 700MHz Bande 13 800MHz 1700MHz 1900MHz
226.1 25.8 21.0 21.3 21.9
322.6 22.3 17.5 17.8 18.4
420.1 19.8 15.0 15.3 15.9
518.1 17.8 13.0 13.4 13.9
616.5 16.3 11.5 11.8 12.3
Puissance de sortie pour
plusieurs canaux reçus (liaison
descendante) dBm
Nombre de tonalité
Nombre de tonalité 700MHz Bande
12/17 700MHz Bande 13 800MHz 2100MHz 1900MHz
2-6.0 -5.9 -5.7 -6.8 -6.0
3-9.5 -9.4 -9.2 -10.3 -9.5
4-12.0 -11.9 -11.7 -12.8 -12.0
5-14.0 -13.9 -13.7 -14.7 -14.0
6-15.5 -15.4 -15.2 -16.3 -15.5
Facteur de bruit 5 dB nominal
Isolation > 40 dB
Exigences d’alimentation 5.5 V 2 A
La puissance de sortie nominale déterminée par le fabricant pour ce matériel est pour une configuration à porteuse unique. Pour les situations où
plusieurs signaux provenant de différents fournisseurs sont présents, la valeur doit être réduite de 3.5 dB, surtout si le signal de sortie est ré-émis
et peut causer une interférence avec les utilisateurs de la bande adjacente. Cette réduction de la puissance doit être obtenue en diminuant la
puissance d’entrée ou le gain, et non pas au moyen d’un atténuateur placé à la sortie du dispositif.

3301 East Deseret Drive, St. George, UT 84790
web: www.wilsonelectronics.com email: [email protected]
téléphone: 866-294-1660 local: 435-673-5021 télécopie: 435-656-2432
Copyright © 2015 Wilson Electronics. Tous droits réservés.
Wilson Electronics products covered by U.S. patent(s) and pending application(s)
For patents go to: wilsone;ectronics.com/us/patents
111871_Signal4G_Rev01_02.05.16
Garantie de 2 ans
Les amplificateurs de signal Wilson Electronics sont garantis contre tout défaut de fabrication ou de matériaux
pendant deux (2) ans. Les cas de garantie peuvent être réglés en retournant le produit directement au revendeur
avec une preuve d’achat datée.
Les amplificateurs peuvent aussi être retournés directement au fabricant, aux frais du client, avec une preuve
d’achat datée et un numéro d’autorisation de retour de matériel (ARM) fourni par weBoost. Wilson Electronics
réparera ou remplacera le produit, à sa seule discrétion. Wilson Electronics paiera la livraison du produit réparé
ou remplacé au client d’origine s’il se trouve à l’intérieur de la zone continentale des États-Unis.
Cette garantie ne s’applique pas aux amplificateurs qui, selon l’évaluation de Wilson Electronics, ont fait l’objet
d’une utlisation inappropriée, d’une utilisation abusive, de négligence ou de mauvaises manipulations causant
des modifications ou des dommages aux propriétés électroniques ou physiques du produit.
Si vous n’utilisez pas une multiprise C.A. de protection contre les surtensions d’au moins 1000 joules, votre
garantie est annulée.
Les numéros d’ARM sont disponibles en appelant le Service de soutien technique au 866-294-1660.
Avis de non-responsabilité: À la connaissance de Wilson Electronics, les renseignements fournis sont complets et
exacts. Toutefois, Wilson Electronics n’est pas responsable des pertes commerciales
ou personnelles de toute contrefaçon de brevet ou de l’atteinte des droits de tiers
causées par l’utilisation de cet appareil.
