WilTec L02 User manual

© by WilTec Wildanger Technik GmbH Seite 1
http://www.wiltec.info
Montageanleitung
TV-Halterung
L02, L03, L04 –Artikel: 50515, 50516, 50517
Tragkraft maximal 18 kg
übliche Gerätegröße: 15-30“ (33-76 cm)
VESA 75/100
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Aktualisierung der Dokumentation
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.

© by WilTec Wildanger Technik GmbH Seite 2
http://www.wiltec.info
Einleitung
Vielen Dank, dass Sie sich zum Kauf dieses Qualitätsproduktes entschieden haben. Um das Verlet-
zungsrisiko zu minimieren bitten wir Sie stets einige grundlegende Sicherheitsvorkehrungen
zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedienungsanleitung sorg-
fältig durch und vergewissern Sie sich, dass Sie sie verstanden haben.
Achtung
Die Wand muss mindestens 18kg tragen können. Sollte dies nicht der Fall sein, muss die Wand ver-
stärkt werden. Die Installation muss von einer qualifizierten Person entsprechend der Installationsan-
leitung durchgeführt werden. Fehler können zu schweren Verletzungen oder Tod führen.
Achtung
Sicherheitsvorschriften müssen bei der Installation beachtet werden. Benutzen Sie einwandfreies
Werkzeug, um Verletzungen zu vermeiden.
Achtung
Vor der Installation muss diese Anleitung gelesen und ganz verstanden sein, um Personen- und/oder
Sachschäden zu vermeiden. Bewahren Sie diese Anleitung leicht zugänglich für spätere Arbeiten auf.
Die Montagewand muss stabil genug sein, um das Gewicht des TV-Gerätes zu tragen. Bei
Trockenbauwänden befestigen Sie den TV-Halter an vorher lokalisierten Balken oder Schienen oder
mit Spezialdübeln.
Montieren Sie nicht auf vibrierenden, beweglichen oder Stößen ausgesetzten Wänden.
Dies könnte zu Beschädigungen des TV-Gerätes und/oder der Befestigungsfläche führen.
Nicht nahe bei Heizkörpern, Kaminen, Klimageräten, im direkten Sonnenlicht oder anderen
Wärmequellen montieren. Fehler könnten das TV-Gerät beschädigen oder eine Brandgefahr darstel-
len.
Die Montage sollte von mindestens zwei ausgebildeten Personen ausgeführt werden.
Durch Herabfallen oder fehlerhafte Behandlung des Gerätes können Verletzungen oder Schäden ent-
stehen.
Empfohlene Montage-Oberflächen: Holzbalken, Beton- und massive Wände. Bei der Mon-
tage auf anderen Oberflächen verwenden Sie bitte Spezialbefestigungsteile aus dem lokalen Eisen-
warenhandel.
Sicherheits-Hinweis
-Vor der Montage sollte diese Anleitung gelesen und verstanden worden sein
-Die Montage sollte durch zwei qualifizierte Personen ausgeführt werden.
-Niemals defekte Teile verarbeiten!
-Nur verwendbar für Wände aus Steinen, Beton, Blocksteinen, Massivholz und hölzerne Trä-
ger. Bei Holz keine Dübel verwenden. Mindestens 5 mm vorbohren.
-Die Wand muss das Gewicht tragen können.
- Das mitgelieferte Befestigungsmaterial ist nur für hölzerne Wände geeignet. Für andere Wän-
de besorgen Sie das nötige Befestigungsmaterial (Betondübel, Sechskantschrauben etc) im
örtlichen Eisenwarenhandel/Baumarkt.
-Wenn Sie sich über die Wandqualität unsicher sind, lassen Sie sich beraten! Die Montagean-
leitung ersetzt keine Ausbildung.

© by WilTec Wildanger Technik GmbH Seite 3
http://www.wiltec.info

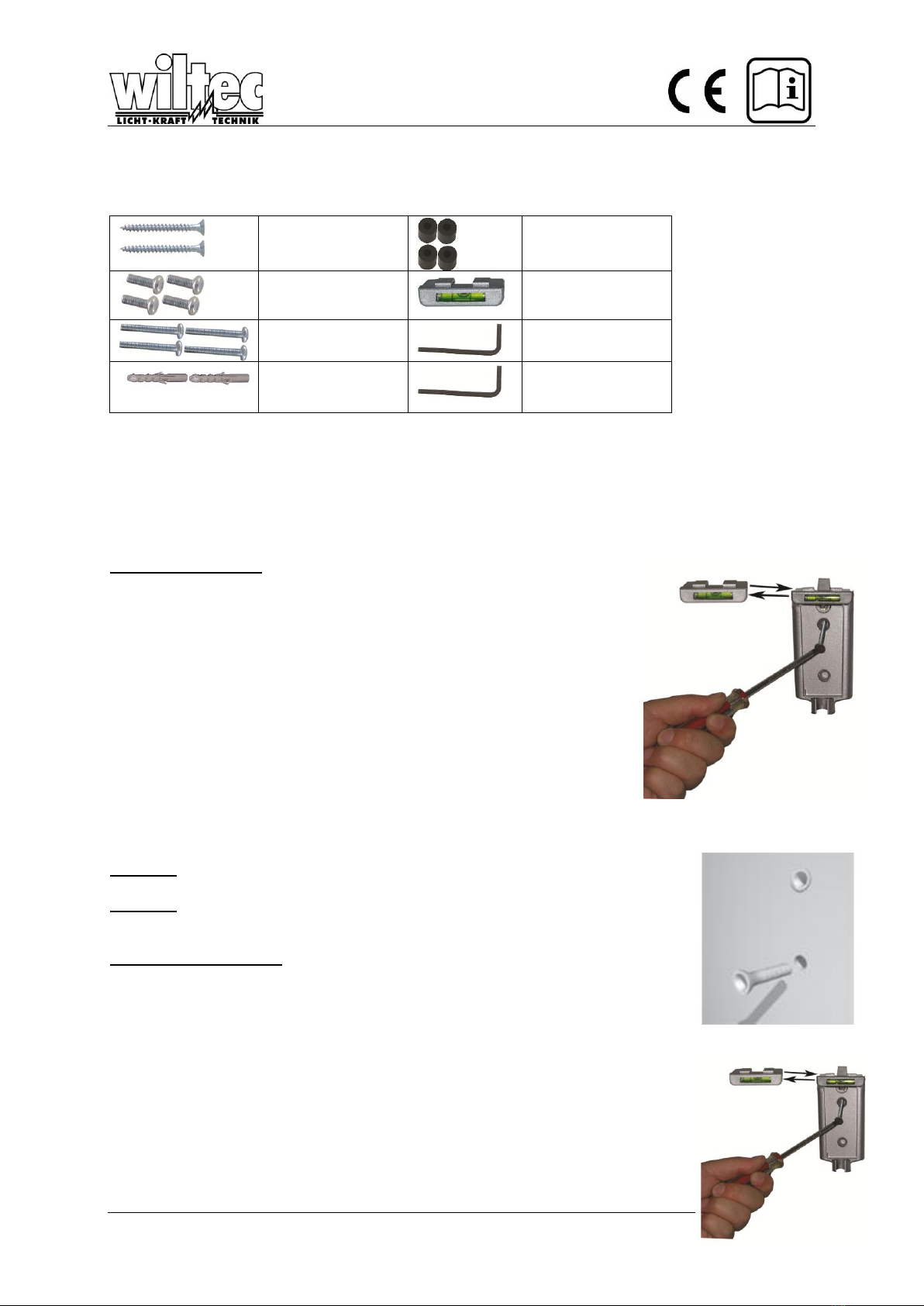

Montagematerial
x2pcs 2” Holzschrau-
ben (A)
x4pcs 3/4” Abstand-
halter (D)
x4pcs M4x12mm
Schrauben (B)
x1pc Wasserwage
(E)
x4pcs M4x30mm
Schrauben (C)
x1pc S=4mm Inbus-
schlüssel (F)
x2pcs Concret an-
chor（H）
x1pc S=3mm Inbus-
schlüssel (G)
Sie benötigen einen Kreuzschlitzschraubendreher, Metalldetektor für Trockenbaumontage, Bohrma-
schine und 1/4" (8mm) Steinbohrer für Beton/ Mauer-Montage
Setzen Sie die Wasserwaage zum Montieren in die Wandplatte ein und entfernen Sie sie wieder,
wenn Sie die Montage beendet haben.
Trockenbaumontage
Zur sicheren Trockenbaumontage zwei mindestens 30 cm
auseinander stehende Holzbalken / Schienen verwenden.
1. Benutzen Sie einen Metalldetektor, um zwei benachbarte Schienen zu
finden, und markieren Sie deren Lage.
2. Mit Hilfe einer 2. Person und der Wasserwaage positionieren Sie die
Wandplatte an der gewünschten Stelle.
3. Markieren Sie jeweils rechts und links die oberen, mittleren und
unteren Langlöcher, die über den Balken oder Schienen liegen.
4. Es sollen insgesamt 4 oder 6 Stellen markiert werden.
5. Zunächst je ein 3 mm Loch in die Wand vorbohren.
6. Mit Hilfe einer 2. Person positionieren Sie die Wandplatte an der Wand
und passen die Langlöcher über die vorgebohrten Löcher
7. An jeder Stelle stecken Sie eine Sechskantschraube mit Unterlegscheibe ein.
8. Ziehen Sie die Sechskantschrauben im Uhrzeigersinn fest.
Vorsicht: Die Schrauben nicht zu fest anziehen, um Beschädigungen der Wand
zu vermeiden.
Vorsicht: Die Wandplatte nicht loslassen, bevor sie richtig befestigt ist.

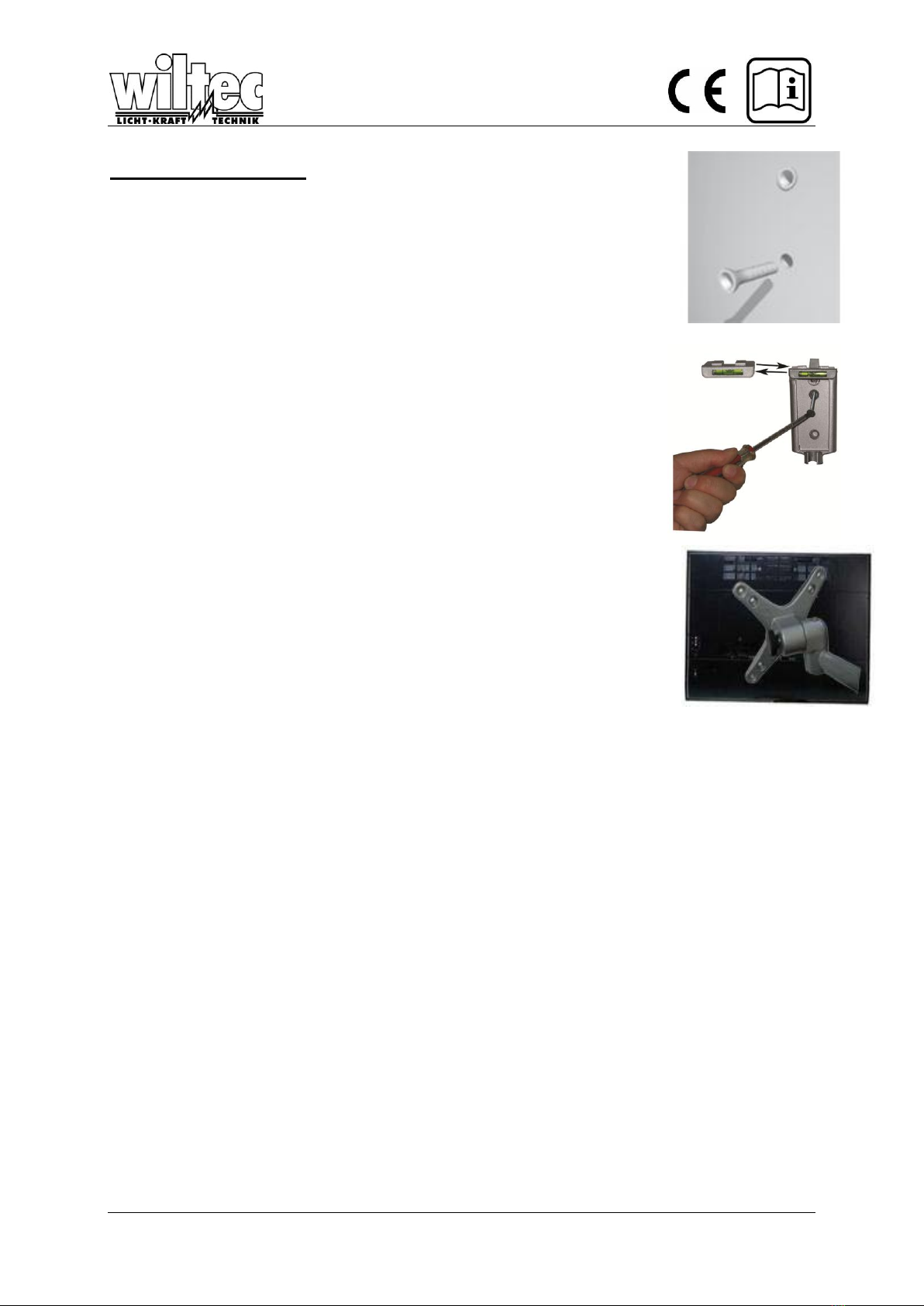

Beton-/ Mauer-Montage
Achtung: Hier müssen die Betondübel oder andere Spezialdübel aus dem
örtlichen Eisenwarenhandel benutzt werden
1. Zuerst die Wandplatte mit Hilfe der Wasserwaage an der Wand positionie-
ren.
2. Markieren Sie jeweils rechts und links die oberen, mittleren und unteren
Langlöcher.
3. Zunächst mit einem 10 mm –Steinbohrer Löcher bohren.
4. In jedes Loch einen Betondübel stecken, gegebenenfalls Dübel mit einem
Hammer vorsichtig in das Bohrloch einklopfen.
5. Wenn alle Dübel eingesteckt sind, Wandplatte wieder darüber positionieren.
6. Die Sechskantschrauben in die Dübel schrauben, leicht anziehen, erst fest-
schrauben, nachdem alle Sechskantschrauben eingedreht sind.

© by WilTec Wildanger Technik GmbH Seite 4
http://www.wiltec.info
Bildschirm-Halter-Montage
1. Für eine optimale Montage enthält dieses Kit verschiedene Schrau-
ben verschiedener Längen und Durchmesser.
2. Legen Sie Ihren Bildschirm auf eine weiche Unterlage und suchen
Sie die Gewindelöcher auf der Rückseite.
3. Bestimmen Sie mit Hilfe eines Strohhalmes oder Zahnstochers die
Tiefe der Bohrung.
4. Wenn Ihr Bildschirm eine konkave Rückwand hat, benutzen Sie die
Abstandshalter.
Tip: Verwenden Sie den kleinstmöglichen Abstandshalter, um den Abstand Bildschirm-
Montagehalter möglichst gering zu halten.
5. Den Abstandshalter zwischen Montagehalter und Bildschirm einfügen.
6. Wenn eine kleinere Schraube (M4, M5 oder M6) benutzt wird, bitte eine Unterlegscheibe mit jeder
Schraube benutzen zur Verbesserung der Stabilität.
7. Überdrehen Sie die Schrauben nicht.
Endmontage
1. Um die Installation abzuschließen, schieben Sie einfach das Arm-
stück auf die Wandplatte.
2. Die Kunststoff-Lasche an der Oberseite des Wandstücks sollte
klicken, was darauf hinweist, dass der Armstück eingerastete und
gesichert ist.
3. Wenn Sie das Armstück wieder entfernen wollen, dann drücken
Sie die Kunststoff-Lasche herunter und schieben das Armstück nach
oben.
4. Für zusätzliche Sicherheit und Stabilität, ziehen Sie den Siche-
rungsbolzen an der Basis des Armstück mit dem enthaltenen Inbus-
schlüssel (F) in fest.
Ausrichtung
Bei den meisten Modellen kann der Neigungswinkel des LCD Gerätes
durch das Lockern der Schraube erreicht werden, die das Gelenk hält.
Lösen Sie den Einstellknopf und neigen Sie das Gerät bis es den ge-
wünschten Winkel erreicht hat. Dann ziehen Sie die den Knopf wieder
an.
Andere Winkel und Einstellungen können durch bewegen des Armes
erreicht werden. Sollte sich das Gerät nur schwer bewegen lassen, dann
kontrollieren Sie die Schrauben. Diese können Sie mit Hilfe des Inbus-
schlüssel lösen oder fester anziehen.
Anschrift:
WilTec Wildanger Technik GmbH
Königsbenden 12 / 28
D-52249 Eschweiler
Wichtiger Hinweis:
Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Teilen der Anleitung,
nur mit schriftlicher Genehmigung, der Wiltec Wildanger Technik GmbH.

© by WilTec Wildanger Technik GmbH Seite 5
http://www.wiltec.info
Installation Guide
TV- Mount Bracket
L02, L03, L04 –Article: 50515, 50516, 50517
Max. lifting capacity 18 kg
standard size of device: 15-30“ (33-76 cm)
Technical changes reserved!
Due to further developments illustrations, functioning steps and technical data can differ insignificantly.
Updating the documentation
If you have suggestions for improvement or have found any irregularities please contact us.

© by WilTec Wildanger Technik GmbH Seite 6
http://www.wiltec.info
Introduction
Thank you for purchasing this quality product. To minimize the risk of injury we urge that our cli-
ents take some basic safety precautions when using this device. Please read the operation
instructions carefully and make sure you have understood its content.
WilTec Wildanger Technik GmbH
Königsbenden 12 / 28
D-52249 Eschweiler
Important notice: The reprint or reproduction, even of excerpts, and any commercial use, even in part
of this instructions manual require the written permission of Wiltec Wildanger Technik GmbH.

© by WilTec Wildanger Technik GmbH Seite 7
http://www.wiltec.info
Warning Statements
Warning
The wall structure must be capable of supporting at least a maxi-
mum weight of 40lbs(18kgs). If not, the wall must be reinforced.
Proper installation procedure by a qualified service technician, as
outlined in the installation instructions, must be adhered to. Failure
to do so could result in serious personal injury, or even death.
Warning
Safety measures must be practiced at all times during the installa-
tion of this product. Use proper safety gear and tools for the instal-
lation procedure to prevent personal injury.
Warning
Prior to the installation of this product, the installation instructions
should be read and completely understood. The installation in-
structions must be read to prevent personal injury and property
damage. Keep these installation instructions in an easily accessi-
ble location for future reference.
A secure structure must support the weight or load of the display,
When mounting to a wall that contains wooden studs, dead center
of the wooden stud must be confirmed prior to installation.
Do not install on a structure that is prone to vibration, movement
or chance of impact. Failure to do so could result in damage to the
display and/or damage to the mounting surface.
Do not install near heater, fireplace, direct sunlight, air condition-
ing or any other source of direct heat energy. Failure to do so may
result in damage to the display and could increase the risk of fire.
At least two qualified people should perform the installation proce-
dure. Injury and/or damage can result from dropping or mishan-
dling the display.
Recommended mounting surfaces: wooden studs and solid-flat
concrete. If the mount is to be installed on any surface other than
wooden studs, use suitable hardware (which is commercially
available).

© by WilTec Wildanger Technik GmbH Seite 8
http://www.wiltec.info

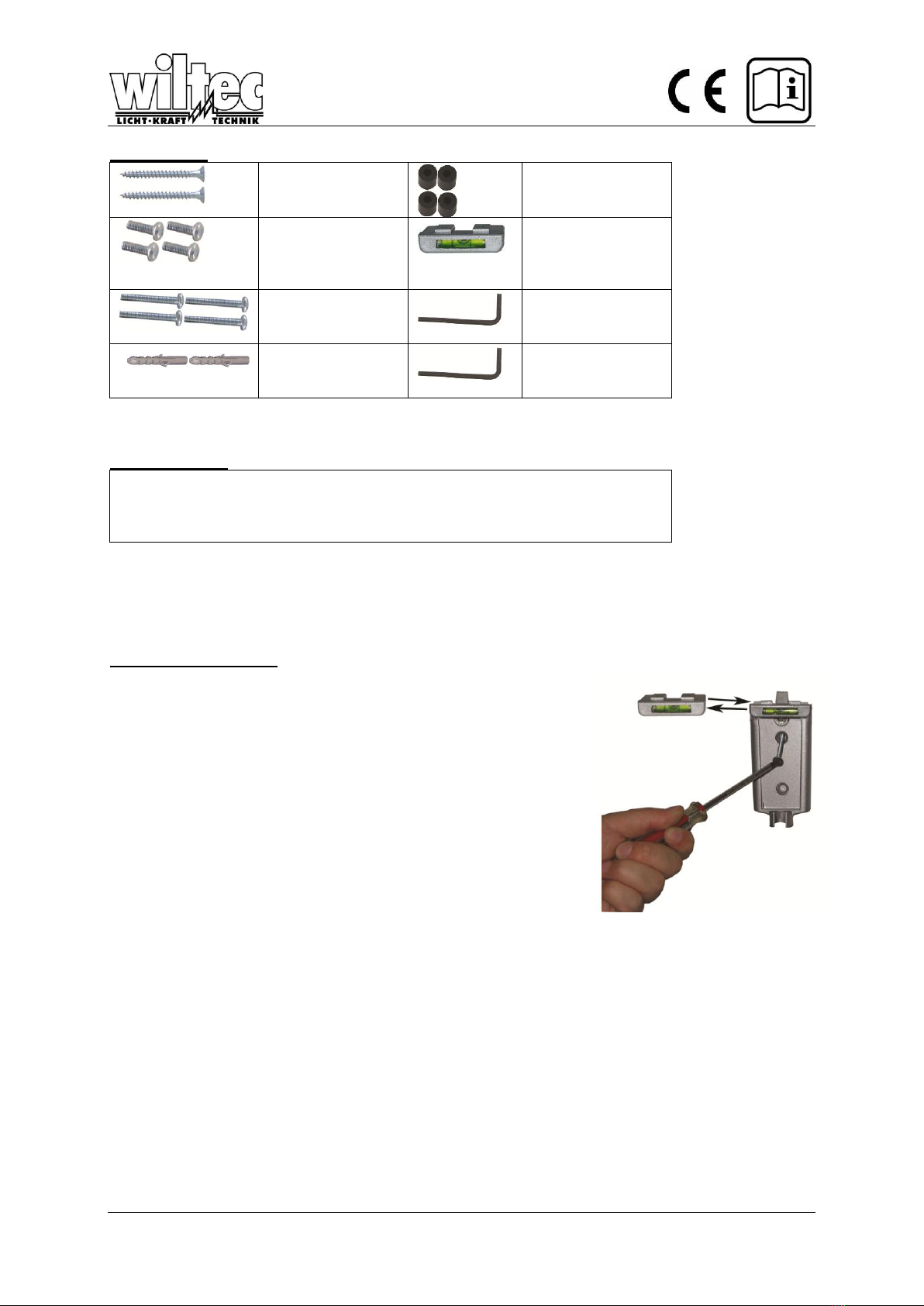

Hardware kit:
x2pcs 2” Wood
Screw (A)
x4pcs 3/4” Spacer
(D)
x4pcs M4x12mm
Philips Head
Screw (B)
x1pc Bubble Lev-
el System (E)
x4pcs M4x30mm
Philips Head
Screw (C)
x1pc S=4mm
Allen Wrench (F)
x2pcs Concret
anchor（H）
x1pc S=3mm
Allen Wrench (G)
Tools Required:
Phillips Head Screw driver
Stud finder for drywall installation
Electric drill and 1/4” (8mm) masonry bit for concrete/brick installation
Note: You need to insert the bubble level system when you install the wall plate and take it
away fate you finish installation.
Step 1 –Mounting the Wall Plate
Wood Stud Installation
Note: Using a wood stud finder, locate the stud centers behind
the wall. Once found, make a pencil marking on the center of
the wood studs. Once the mark is made, it is strongly recom-
mended that a pilot hole be drilled with a 1/8” drill bit.
1. Place the wall plate against the wall with the hook towards the
bottom.
2. Secure the wall plate using one 2” wood screw (A).
3. Using the bubble level system (E), carefully adjust the wall plate
until it is level.
4. Attach the remaining 2” wood screw into the wall plate and tighten.

© by WilTec Wildanger Technik GmbH Seite 9
http://www.wiltec.info
Concrete/Brick Installation
Note: 1/4”(8mm) anchor must be used for concrete installation. They can
be purchased at your local hardware store.
1. Place the wall plate against the wall with the hook towards the bottom.
2 .Level and mark with a pencil the two mounting points found on the wall
plate.
3. Next, drill two holes using an electric drill and 1/4” masonry bit
4. Insert the threshold anchors into the holes that were drilled in the wall.
Note: If necessary, use a hammer to lightly tap each anchor into place so
that they are flush with the wall.
5. Once the anchors are in place, put the wall piece back over the concrete
anchors.
6. Using a screw driver, attach the back plate by threading the two screws into
the anchor which has been recessed into the wall.
7. Make sure all screws are snug, but be careful not to over-tighten them.
Step 2 –Attaching the Arm to the LCD
1. Determine the mounting hardware that is to be used.
2 If your LCD has a flat back, use the M4x12mm Philips Head Screws (B).
Note: If your LCD has a recessed back, use the longer M4x30mm Phillips
Head Screws (C) and 3/4” spacers (D).
3. After you have determined the appropriate screws, use them to attach the
mounting plate to the back of your LCD
4. Do not over-tighten the screws.

© by WilTec Wildanger Technik GmbH Seite 10
http://www.wiltec.info
Step 3 –Final Installation and Operation
Final Installation
1. To complete the installation, simply slide the arm piece onto the wall
plate.
2. The plastic tab on the top of the wall piece should click, indicating that
the arm piece is secure.
3. If you need to remove the arm piece, push in on the tab and slide the
arm up.
4. For additional security and stability, tighten the security bolt located on
base of the arm piece using the Allen Wrench (F) included in the hard-
ware kit.
Operation and Adjustment
NOTE: Adjustment of your LCD may vary by model.
On most models, the tilt angle of your LCD can be adjusted by first loosen-
ing the gear joint that holds the tilt in place. To do this, locate the adjust-
ment knob directly behind the LCD mounting point. Loosen it by turning the
knob counter-clockwise. Adjust the tilt to the desired level and re-tighten
the knob.
Other viewing adjustments can be made by simple moving the arm into the
desired position. If you find that a joint is too difficult to move or does not
hold the LCD in place, you can adjust the tightness of the joint. If your
mount includes black adjustment knobs, turn a knob clockwise to tighten
and counter-clockwise to loosen. If your mount does not have knobs, use
the Allen Wrench (F) to tighten or loosen the joint.
