WilTec P21M User manual

© by WilTec Wildanger Technik GmbH Seite 1
http://www.wiltec.info
Montageanleitung
TV-Halterung
P21M –Artikel: 50558
Tragkraft maximal 45 kg
übliche Gerätegröße: 32-50“ (81-127 cm)
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten
geringfügig abweichen.
Aktualisierung der Dokumentation
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.

© by WilTec Wildanger Technik GmbH Seite 2
http://www.wiltec.info
Einleitung
Vielen Dank, dass Sie sich zum Kauf dieses Qualitätsproduktes entschieden haben. Um das
Verletzungsrisiko zu minimieren bitten wir Sie stets einige grundlegende
Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig durch und vergewissern Sie sich, dass Sie sie verstanden
haben.
Achtung
Die Wand muss bei 37-60”(90-152 cm) Geräten mindestens 82 kg und bei 25-37”(60-90 cm) Geräten
mindestens 56 kg tragen können. Sollte dies nicht der Fall sein, muss die Wand verstärkt werden. Die
Installation muss von einer qualifizierten Person entsprechend der Installationsanleitung durchgeführt
werden. Fehler können zu schweren Verletzungen oder Tod führen.
Sicherheitsvorschriften müssen bei der Installation beachtet werden. Benutzen Sie einwandfreies
Werkzeug, um Verletzungen zu vermeiden.
Vor der Installation muss diese Anleitung gelesen und ganz verstanden sein, um Personen- und/oder
Sachschäden zu vermeiden. Bewahren Sie diese Anleitung leicht zugänglich für spätere Arbeiten auf.
Die Montagewand muss stabil genug sein, um das Gewicht des TV-Gerätes zu tragen. Bei
Trockenbauwänden befestigen Sie den TV-Halter an vorher lokalisierten Balken oder Schienen oder
mit Spezialdübeln.
Montieren Sie nicht auf vibrierenden, beweglichen oder Stößen ausgesetzten Wänden. Dies könnte zu
Beschädigungen des TV-Gerätes und/oder der Befestigungsfläche führen.
Nicht nahe bei Heizkörpern, Kaminen, Klimageräten, im direkten Sonnenlicht oder anderen
Wärmequellen montieren. Fehler könnten das TV-Gerät beschädigen oder eine Brandgefahr
darstellen.
Die Montage sollte von mindestens zwei ausgebildeten Personen ausgeführt werden. Durch
Herabfallen oder fehlerhafte Behandlung des Gerätes können Verletzungen oder Schäden entstehen.
Empfohlene Montage-Oberflächen: Holzbalken, Beton- und massive Wände. Bei der Montage auf
anderen Oberflächen verwenden Sie bitte Spezialbefestigungsteile aus dem lokalen
Eisenwarenhandel.
Sicherheits-Hinweis
-Vor der Montage sollte diese Anleitung gelesen und verstanden worden sein
-Die Montage sollte durch zwei qualifizierte Personen ausgeführt werden.
-Niemals defekte Teile verarbeiten!
-Nur verwendbar für Wände aus Steinen, Beton, Blocksteinen, Massivholz und hölzerne
Träger. Bei Holz keine Dübel verwenden. Mindestens 5 mm vorbohren.
-Die Wand muss das Gewicht tragen können.
- Das mitgelieferte Befestigungsmaterial ist nur für hölzerne Wände geeignet. Für andere
Wände besorgen Sie das nötige Befestigungsmaterial (Betondübel, Sechskantschrauben etc)
im örtlichen Eisenwarenhandel/Baumarkt.
-Wenn Sie sich über die Wandqualität unsicher sind, lassen Sie sich beraten! Die
Montageanleitung ersetzt keine Ausbildung.

© by WilTec Wildanger Technik GmbH Seite 3
http://www.wiltec.info
Zubehör:
Bag
1
(x4) M4x12 Bolzen
(x4) M4x30 Bolzen
(x4) M4 Unterlegscheibe
Bag
4
(x4) M8x16 Bolzen
(x4) M8x40 Bolzen
(x4)M8
Unterlegscheibe
Bag
2
(x4) M5x12 Bolzen
(x4) M5x30 Bolzen
(x4)M5
Unterlegscheibe
Bag
5
(x4) M4/M5
Abstandhalter
(x4) M6/M8
Abstandhalter
(x4) M4/M5 Unterlegscheibe
Bag
3
(x4) M6x12 Bolt
(x4) M6x35 Bolt
(x4) M6 Lock Washer
Bag
6
(x1) Wasserwaage
(x6) M8x60 Bolzen
(x6) Unerlegscheibe
(x6) 10x50 Dübel
Sie benötigen:
Kreuzschraubendreher
Detektor für den Trockenbau
Bohrmaschine
Bohrer
Setzen Sie die Wasserwaage zum Montieren in die Wandplatte ein und entfernen Sie sie wieder,
wenn Sie die Montage beendet haben.
Trockenbaumontage
Zur sicheren Trockenbaumontage zwei mindestens 30 cm auseinander
stehende Holzbalken / Schienen verwenden.
1. Benutzen Sie einen Metalldetektor, um zwei benachbarte
Schienen zu finden, und markieren Sie deren Lage.
2. Mit Hilfe einer 2. Person und der Wasserwaage positionieren Sie
die Wandplatte an der gewünschten Stelle.
3. Markieren Sie jeweils rechts und links die oberen, mittleren
und unteren Langlöcher, die über den Balken oder
Schienen liegen.
4. Es sollen insgesamt 4 oder 6 Stellen markiert werden.
5. Zunächst je ein 3 mm Loch in die Wand vorbohren.
6. Mit Hilfe einer 2. Person positionieren Sie die Wandplatte
an der Wand und passen die Langlöcher über die
vorgebohrten Löcher
7. An jeder Stelle stecken Sie eine Sechskantschraube mit
Unterlegscheibe ein.
8. Ziehen Sie die Sechskantschrauben im Uhrzeigersinn fest.
Vorsicht: Die Schrauben nicht zu fest anziehen, um Beschädigungen der Wand zu vermeiden.
Vorsicht: Die Wandplatte nicht loslassen, bevor sie richtig befestigt ist.

© by WilTec Wildanger Technik GmbH Seite 4
http://www.wiltec.info
Beton-/ Mauer-Montage
Achtung: Hier müssen die Betondübel oder andere Spezialdübel aus dem örtlichen Eisenwarenhandel
benutzt werden
1. Zuerst die Wandplatte mit Hilfe der Wasserwaage an der Wand positionieren.
2. Markieren Sie jeweils rechts und links die oberen, mittleren und unteren Langlöcher.
3. Zunächst mit einem 8 mm –Steinbohrer Löcher bohren.
4. In jedes Loch einen Betondübel stecken, gegebenenfalls Dübel mit einem Hammer vorsichtig in
das Bohrloch einklopfen.
5. Wenn alle Dübel eingesteckt sind, Wandplatte wieder darüber positionieren.
6. Die Sechskantschrauben in die Dübel schrauben, leicht anziehen, erst festschrauben, nachdem
alle Sechskantschrauben eingedreht sind

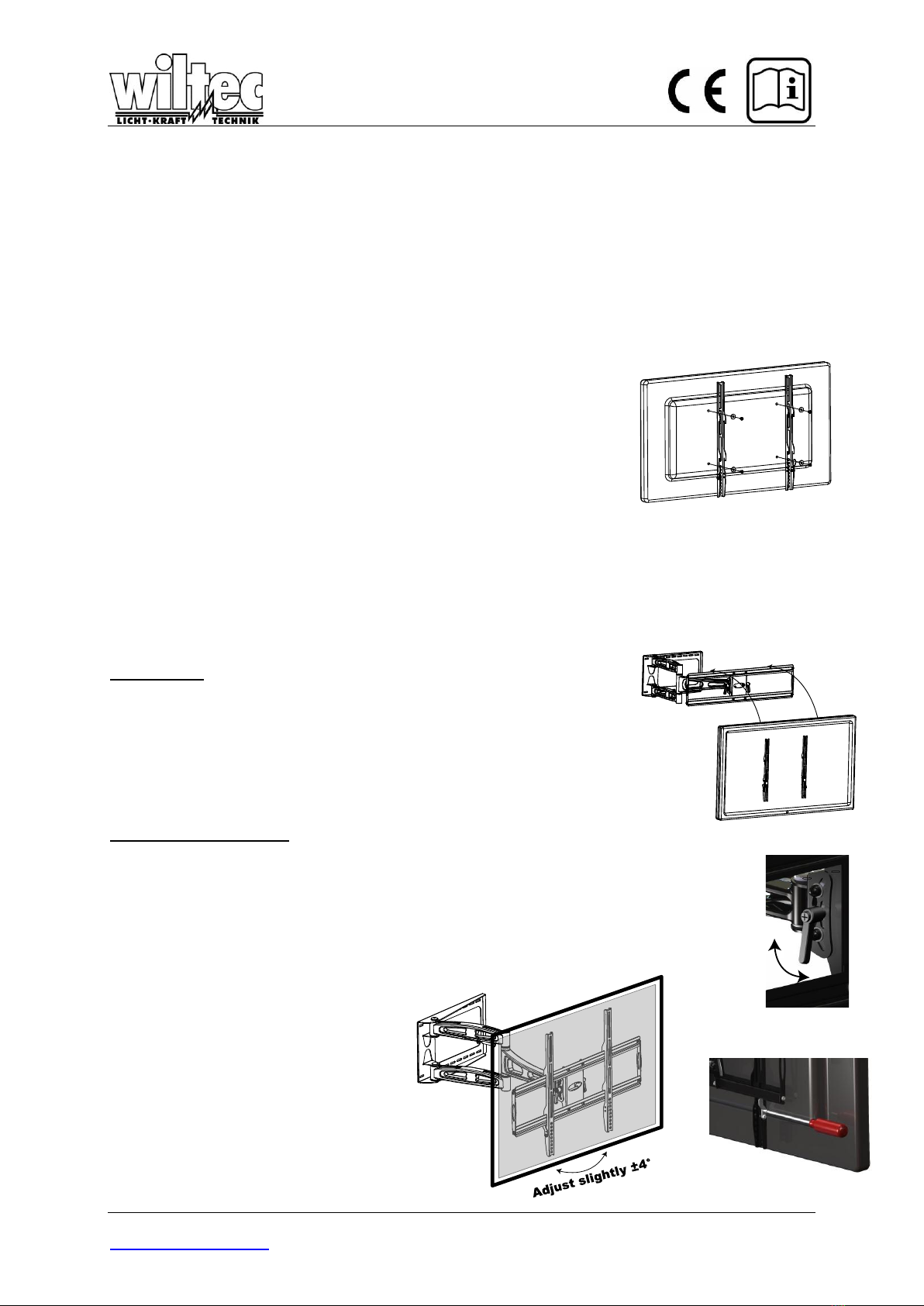

Bildschirm-Halter-Montage
1. Für eine optimale Montage enthält dieses Kit verschiedene Schrauben
verschiedene Längen und Durchmesser.
2. Legen Sie Ihren Bildschirm auf eine weiche Unterlage und suchen Sie
die Gewindelöcher auf der Rückseite.
3. Bestimmen Sie mit Hilfe eines Strohhalmes oder Zahnstochers die
Tiefe der Bohrung.
4. Wenn Ihr Bildschirm eine konkave Rückwand hat, benutzen Sie die
Abstandshalter.
Tip: Verwenden Sie den kleinstmöglichen Abstandshalter, um den Abstand Bildschirm-
Montagehalter möglichst gering zu halten.
5. Den Abstandshalter zwischen Montagehalter und Bildschirm einfügen.
6. Wenn eine kleinere Schraube (M4, M5 oder M6) benutzt wird, bitte eine Unterlegscheibe mit jeder
Schraube benutzen zur Verbesserung der Stabilität.
7. Überdrehen Sie die Schrauben nicht.
Endmontage
1. Bitte beachten Sie bei der Montage, dass Sie nur in die dafür
vorgesehen Löcher Schrauben einsetzen. Ziehen Sie diese vorsichtig
mit einem Kreuzschlitzschraubendreher fest
Achtung: Sie benötigen zwei Personen um diesen Schritt auszuführen
2. Setzen Sie den Fernseher vorsichtig mit der Halterung in den an die
Wand montierten Teil.
3. Stellen Sie sicher, das die Schrauben nicht zu weit raustehen.
Bedienung und Einstellung
1. Ihre neue Wandhalterung kann Ihre individuellen Bedürfnisse angepasst werden.
2. Sie können die Neigung mit Hilfe der Knopfes an der Seite der Halterung einstellen.
3. Drehen Sie den Knopf entgegen des Uhrzeigersinns, um die Halterung zu lösen
4. Drücken Sie den Knopf, während Sie vorsichtig an der Unterseite ziehen, bis die
Halterung in die nächste Stufe einrastet.
5. Um die obere Position zu ändern, drücken Sie den Knofp an der rechten Seite und
ziehen vorsichtig an der oberen Querstange, während Sie gleichzeitig unten Druck
ausüben. Wenn die Halterung einrastet, haben Sie die
nächste Position erreicht.
6. Stellen Sie sicher, dass alle
Schrauben fest gezogen sind.

© by WilTec Wildanger Technik GmbH Seite 5
http://www.wiltec.info
User Manual
Plasma Mount Installation
P21M –Article: 50558
Max. lifting capacity 45 kg
standard size of device: 32-50“ (81-127 cm)
Technical changes reserved!
Due to further developments illustrations, functioning steps and technical data can differ insignificantly.
Updating the documentation
If you have suggestions for improvement or have found any irregularities please contact us.

© by WilTec Wildanger Technik GmbH Seite 6
http://www.wiltec.info
Introduction
Thank you for purchasing this quality product. To minimize the risk of injury we urge that our
clients take some basic safety precautions when using this device. Please read the operation
instructions carefully and make sure you have understood its content.
WilTec Wildanger Technik GmbH
Königsbenden 12 / 28
D-52249 Eschweiler
Important notice: The reprint or reproduction, even of excerpts, and any commercial use, even in part
of this instructions manual require the written permission of Wiltec Wildanger Technik GmbH.

© by WilTec Wildanger Technik GmbH Seite 7
http://www.wiltec.info
Warning Statements
Warning
The wall structure must be capable of supporting at least a maximum
weight of 45kg (99lbs) for 32”-50” televisions. If not, the wall must be
reinforced. Proper installation procedure by a qualified service
technician, as outlined in the installation instructions, must be adhered
to. Failure to do so could result in serious personal injury, or even
death.
Warning
Safety measures must be practiced at all times during the installation
of this product. Use proper safety gear and tools for the installation
procedure to prevent personal injury.
Warning
Prior to the installation of this product, the installation instructions
should be read and completely understood. The installation
instructions must be read to prevent personal injury and property
damage. Keep these installation instructions in an easily accessible
location for future reference.
A secure structure must support the weight or load of the display,
When mounting to a wall that contains wooden studs, dead center of
the wooden stud must be confirmed prior to installation.
Do not install on a structure that is prone to vibration, movement or
chance of impact. Failure to do so could result in damage to the
display and/or damage to the mounting surface.
Do not install near heater, fireplace, direct sunlight, air conditioning or
any other source of direct heat energy. Failure to do so may result in
damage to the display and could increase the risk of fire.
At least two qualified people should perform the installation procedure.
Injury and/or damage can result from dropping or mishandling the
display.
Recommended mounting surfaces: wooden studs and solid-flat
concrete. If the mount is to be installed on any surface other than
wooden studs, use suitable hardware (which is commercially
available).
Hardware kit:
Bag
1
(x4) M4x12 Bolt
(x4) M4x30 Bolt
(x4) M4 Lock
Washer
Bag
4
(x4) M8x16 Bolt
(x4) M8x40 Bolt
(x4) M8 Lock
Washer
Bag
2
(x4) M5x12 Bolt
(x4) M5x30 Bolt
(x4) M5 Lock
Washer
Bag
5
(x4) M4/M5 Spacer
(x4) M6/M8 Spacer
(x4) M4/M 5 Washer
Bag
3
(x4) M6x12
Bolt
(x4) M6x35 Bolt
(x4) M6 Lock
Washer
Bag
6
(x1) Bubble Level System
(x6) M8x60 Lag Bolt
(x6) Washer
(x6) Concret anchor

© by WilTec Wildanger Technik GmbH Seite 8
http://www.wiltec.info

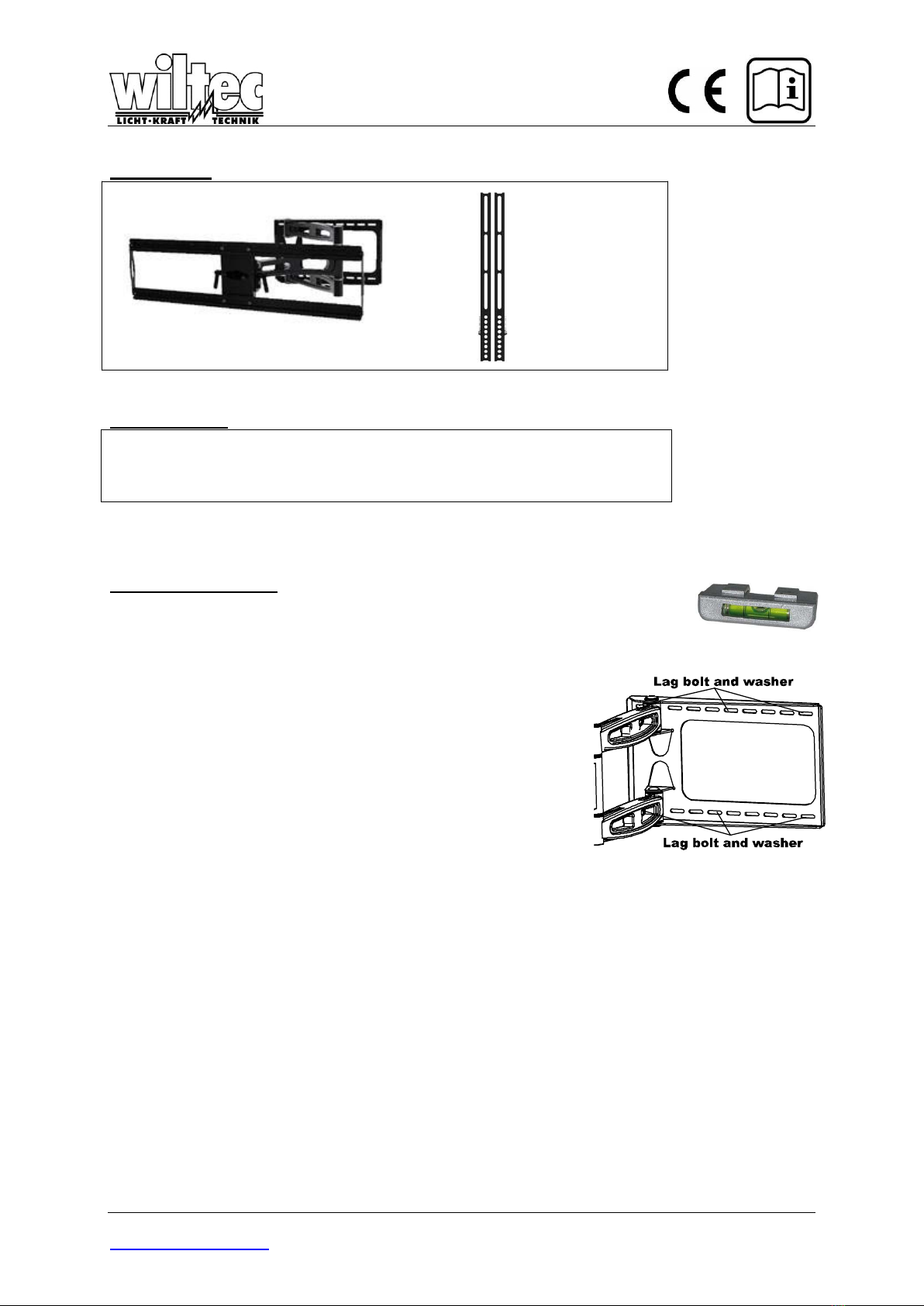

Product Parts
A. Wall Plate x1pc B. TV Brackets x2pcs
Tools Required:
Phillips Head Screw driver
Stud finder for drywall installation
Electric drill and 10mm masonry bit for concrete/brick installation
Spanner
Note: You need to put the bubble level system on the plate when you install the wall plate and
take it away after you finish installation.
Wood Stud Installation
9. Use a high-quality electronic stud finder
(commercially available) to locate two
adjacent studs and mark their locations with a pencil.
10. With the help of an assistant, and using the bubble level to
ensure the wall plate is level, position the wall plate against
the wall in the desired mounting location.
11. Mark the right (upper and lower) and the left (upper and
lower) positions of the small horizontal slots that are in
alignment with the studs.
12. You should mark four positions total.
13. Next, pre-drill a 3mm hole in the wall stud at each marked
location.
14. With the help of an assistant, position the wall plate against
the wall and line up the mounting slots with drilled holes.
15. For each location, insert a lag bolt into the wall.
16. Tighten bolt with an open ended socket wrench by turning clockwise until tight.

© by WilTec Wildanger Technik GmbH Seite 9
http://www.wiltec.info
CAUTION: Do not over-tighten bolts-doing so may cause unnecessary damage to the wall. Avoid
excessive torque.
CAUTION: Do not release the wall plate until it is properly mounted and secured to the wall.
Concrete/Brick Installation
7. Begin by placing the wall plate into position against the wall, using the bubble level to keep it level.
8. Mark off four holes to be used for securing the mount and place the wall plate aside.
9. Next, drill holes using an electric drill and 10mm masonry bit.
10. Insert a concrete anchor into each hole.
11. If necessary, a hammer can be used to lightly tap each anchor into place so that they are flush
with the wall.
12. Once all of the anchors are in place, move the wall plate back into position.
13. Attach the nut onto the threaded shaft that is protruding from the wall.
14. Do not tighten until all nuts are in place.
Display Bracket Installation
8. To ensure optimal installation, this kit includes various screws of
different diameters and lengths.
9. Place your TV screen down on a soft, flat surface, and locate the
threaded mounting points that are located on the back of the
display.
10. Determine which screw is the correct length by carefully inserting
a straw or toothpick, and mark how deep the mounting point is.
11. If your display has a curved back or a recessed thread mounting
point, a spacer must be used.
NOTE: Select the spacer that is closest in depth to the recess to
keep your bracket as close to the display as possible.
12. Place the spacer between the mounting bracket and the display.
13. If a smaller screw is being used(M4,M5 or M6), please use a washer with each screw for added
stability.
Final Installation
Attach each bracket to the display by aligning the holes on each bracket, with the threaded inserts on
the back panel of your display, inserting the screws through both and turning clockwise until they are
fully inserted.

© by WilTec Wildanger Technik GmbH Seite 10
http://www.wiltec.info
1. Tighten with a Phillips head screw driver.
CAUTION: Two people are required for this step.
2. To complete the installation of your new plasma mount,
carefully place the television brackets over the upper and
lower mounting crossbars.
Operation and Adjustment
1.To adjust the tilt angle of your screen, one person need to hold
the display firmly while the other person loosens the tilt adjustment knobs located on either
side of the mount(see illustration).Once the knobs are loosen,you can move the display into
the desired angle, then tighten the knobs securely before releasing the display.
2. To adjust side-to-side and front-to-back angle,firmly grasp the sides of your display and
carefully move it into position. If you find the swivel joint is too tight or becomes too loose, it
can be adjusted by the Allen Wrench provided in your hardware kit .
3. The lock designed feature can prevent your television from being removed from the
crossbar.First, put the security lock in place, then tighten the bolt with screw
driver by turning clockwise until tight (See illustration).
4.Cable management hooks help you to route your cables orderly and neatly.
5.If you failed to install TV horizontally, the last feature can help you adjust
slightly to correct it.
