WimTec SanTec Ocean U8 User manual

Montage- und Bedienungsanleitung
DE
OCEAN U8
Installation and operating instructions
EN

2 Urinalsteuerung SanTec OCEAN U8
DE
OCEAN U8
Allgemeine Hinweise
Gratulation zum Kauf Ihrer Urinalsteuerung SanTec OCEAN.
Damit Sie lange Jahre Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
Diese Anleitung ist gültig für folgende Produkte:
SanTec OCEAN U8 230 V
Glas weiß Art.Nr. 109 863
Glas weiß/chrom Art.Nr. 109 856
Schwarz Art.Nr. 109 870
Schwarz/chrom Art.Nr. 114 584
Lieferumfang:
Emaillierte Sicherheitsglas-Frontplatte, Montagerahmen mit
integrierter Elektronik, Netzteil, Magnetventil und Befestigungs-
material.
Wichtige Installationshinweise:
Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb, gemäß DIN 1988, ÖVE/ÖNORM E8001
sowie VDE 0100 Teil 701 erfolgen.
Die Netzzuleitung ist über einen 2-poligen Hauptschalter mit
mindestens 3 mm Kontaktöffnung zu führen und mit maximal
6 A abzusichern!
Bei der Planung und Errichtung von Sanitäranlagen sind die
entsprechenden örtlichen, nationalen und internationalen Nor-
men und Vorschriften zu beachten!
Es gelten die „Allgemeinen Installationsbedingungen“ unter
www.wimtec.com.

Urinalsteuerung SanTec OCEAN U8 3
DE
OCEAN U8
Technische Daten
Betriebsspannung: 230 V / 50 Hz
Leistungsaufnahme: ca. 3 VA
Magnetventil: Kartusche 6 V
Ansprechbereich: ca. 50 cm voreingestellt (30 - 70 cm einstellbar)
Vorspülung: 1 s, wenn Urinal länger als 5 min nicht benutzt
Hauptspülung: 1 - 15 s
Fließdruck: 0,08 - 0,5 MPa (0,8 - 5 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Durchfluss: 0,3 - 0,7 l/s bei 0,3 MPa (3 bar)
nach EN 12541, reduzierbar
Wasserzulauf: R 1/2“ IG
Wasserablauf: R 1/2“ AG
Abmessungen:
Frontplatte: 120 x 152 mm
Wandeinbaukasten: 95 x 21 x 83,5 mm

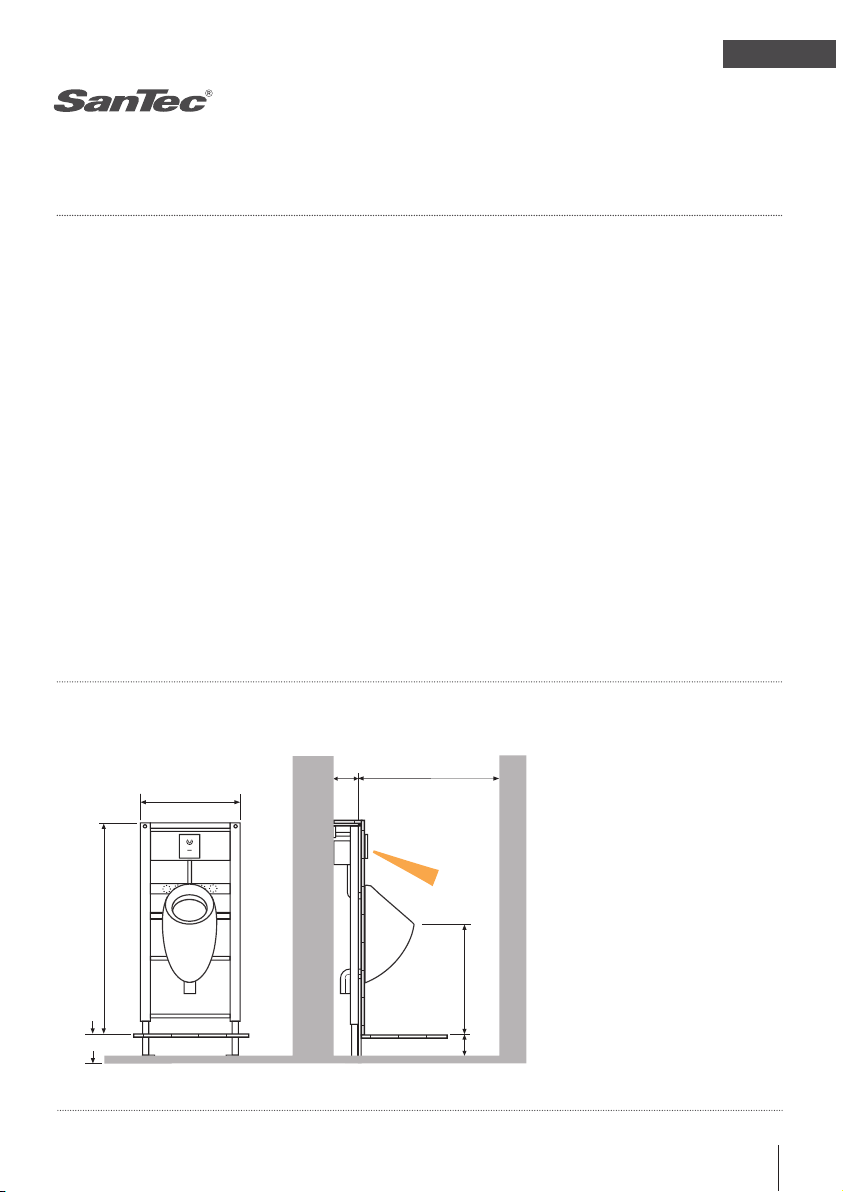

Einbaumaße
Maße in cm
51,5
OK-FFB
OK-RFB
10-19 min 100
Höhe Mitte Sensor
100 (im Element
ca. 100-120)
Zulauf
DN 15
65 (Erwachsene)
0-25
Ablauf
DN 50
115 (Laufen Caprino)
137 (Laufen Taro Nova)
ca. 50 aktiver Bereich

4 Urinalsteuerung SanTec OCEAN U8
DE
OCEAN U8

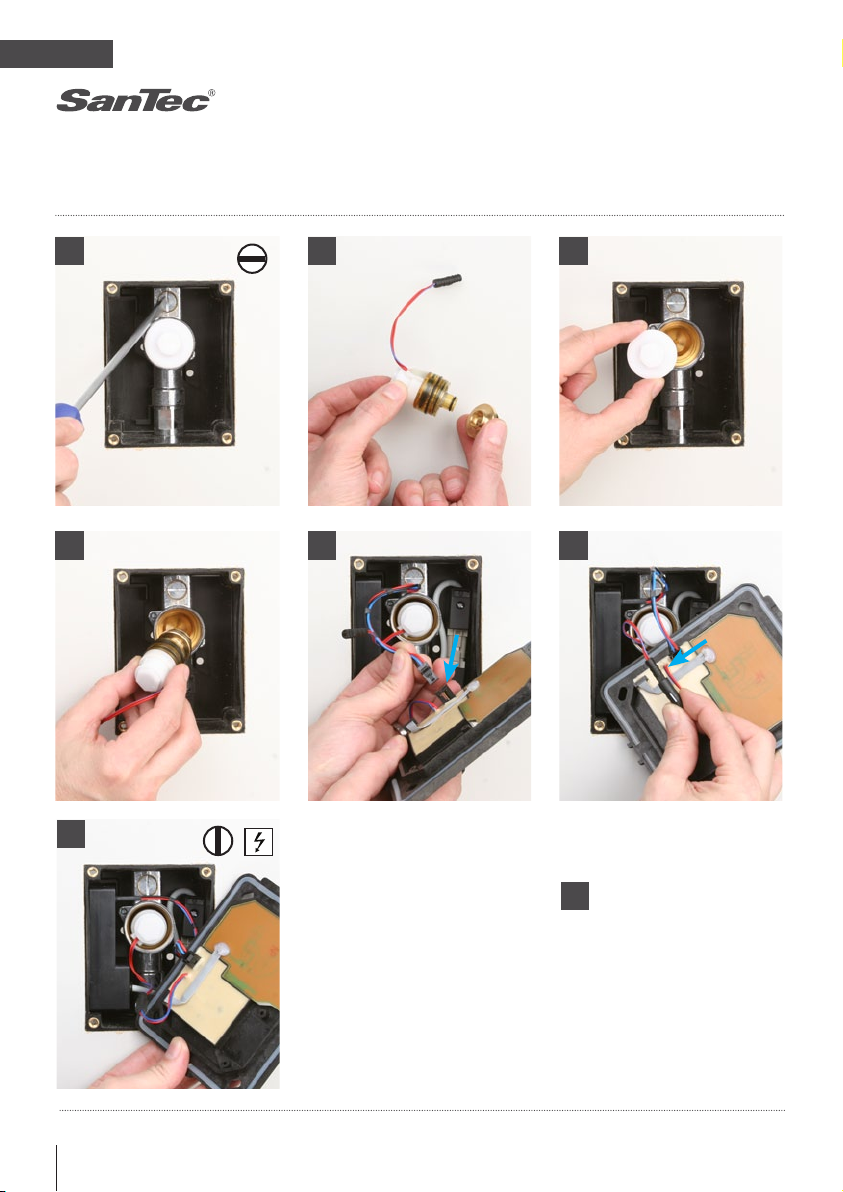

Montage
1
4
2
5
3
6
7
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!

Urinalsteuerung SanTec OCEAN U8 5
DE
OCEAN U8
Montage
1. Leitung spülen danach Vorabsperrung schließen.
2. Adapter auf Magnetventil stecken.
3. Blindstopfen entfernen.
4. Magnetventil einsetzen, nur handfest anziehen!
Netzspannung abschalten!
5. Netztrafo an Stomversorgung anschließen und einbauen.
Elektronikplatte an Netztrafo anschließen.
6. Magnetventil einstecken.
7. Netzspannung einschalten und Vorabsperrung öffnen.
Hinweis:
Bei Steckverbindungen auf korrekte Polarität achten!

6 Urinalsteuerung SanTec OCEAN U8
DE
OCEAN U8

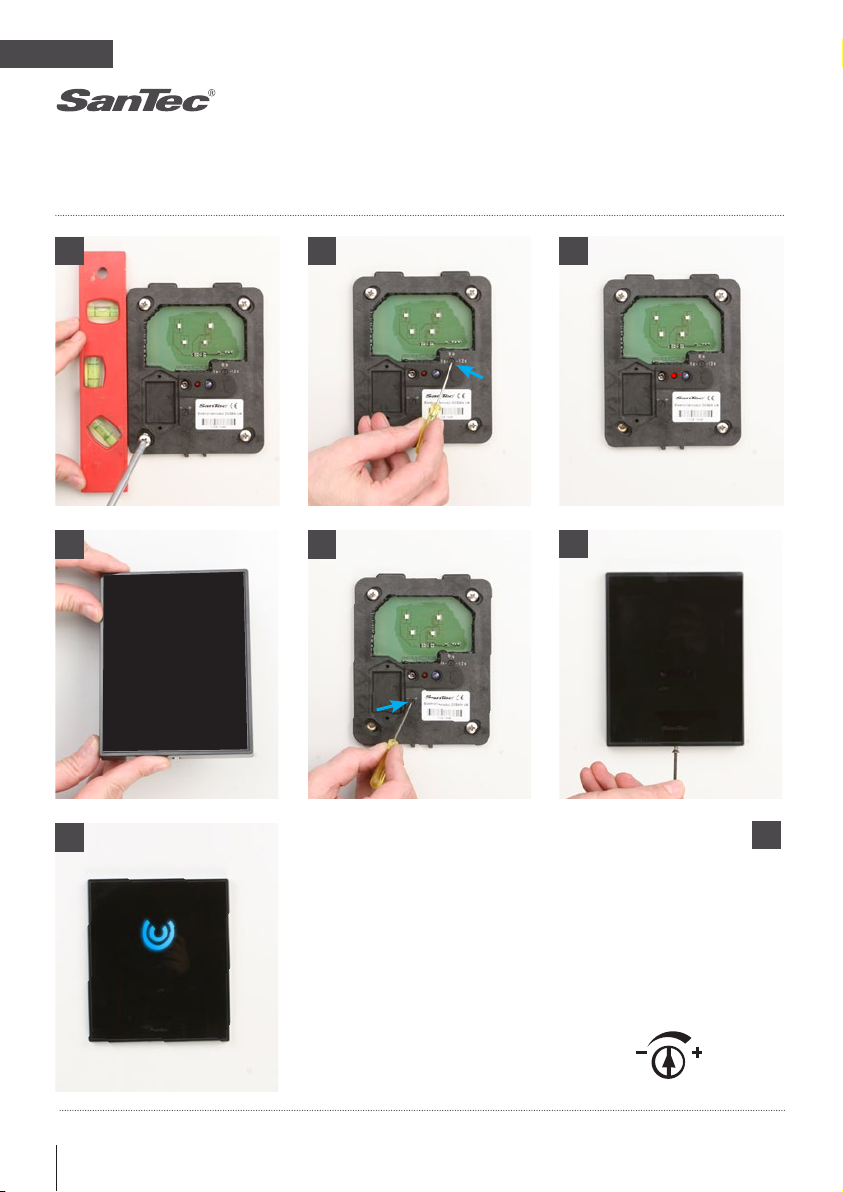

Inbetriebnahme
1 3
4
2
6
5
7
Generell gilt für alle Regler:
Gegen den Uhrzeigersinn
zum Reduzieren.
Im Uhrzeigersinn zum
Erhöhen.
!

Urinalsteuerung SanTec OCEAN U8 7
DE
OCEAN U8
Inbetriebnahme
1. Elektronikmodul anschrauben und exakt ausrichten.
2. Ggf. Spülzeit einstellen.
Wasser sparen! Spülzeit je nach Fließdruck und Spülmenge einstellen.
(1 - 15 s einstellbar / 5 s voreingestellt)
3. Als Funktionskontrolle nach Inbetriebnahme leuchtet die rote
Led 1 min bei Nutzererkennung.
4. Frontplatte aufsetzen - Funktionsprüfung durchführen.
5. Ggf. Reichweite einstellen (30 - 70 cm einstellbar / 50 cm voreingestellt)
6. Frontplatte befestigen.
7. SanTec OCEAN U8 ist nun betriebsbereit.

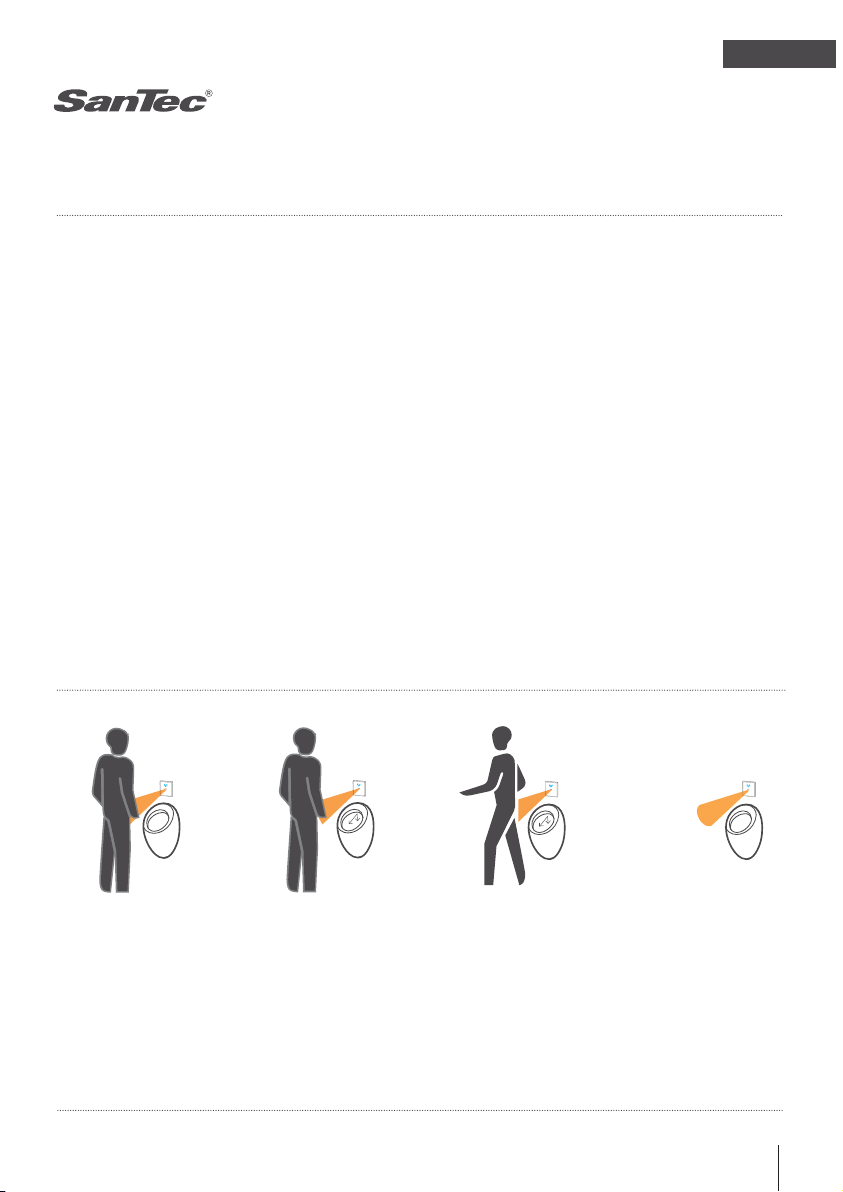

Funktion
Mindestverweilzeit:
4 s
Intelligente Vorspülung:
1 s, wenn Urinal länger
als 5 min nicht benutzt
Einstellbare Hauptspülung:
von 1 bis 15 s
Hygienespülung:
bei 24 Stunden
Nichtbenutzung

8 Urinalsteuerung SanTec OCEAN U8
DE
OCEAN U8
Fließdruck
Spülmengen-Übersicht
Spülmenge in l
2,0 3,0 4,0
1 bar 5,5 s 7,0 s 10,0 s
2 bar 4,5 s 5,5 s 7,5 s
3 bar 3,0 s 4,5 s 6,0 s
4 bar 2,5 s 4,0 s 5,5 s
5 bar 2,5 s 4,0 s 5,0 s

Urinalsteuerung SanTec OCEAN U8 9
DE
OCEAN U8
Ersatzteile
SanTec OCEAN Urinal Rohbauset
Magnetventil Adapter
Magnetventil 6 V
Montagerahmen mit Elektronikmodul
Netzteil
Netzstecker
Glas-Frontplatte weiß
Glas-Frontplatte weiß/chrom
Glas-Frontplatte schwarz
Glas-Frontplatte schwarz/chrom
112 504
113 020
231 205
112 979
231 212
230 611
112 962
112 955
112 948
115 659
Bezeichnung
No.:
231 205
113 020
112 504
231 212
230 611
112 962
112 955
112 948
115 659
112 979

10 Urinal control SanTec OCEAN U8
EN
OCEAN U8
Congratulations on purchasing your urinal control
SanTec OCEAN.
In order that you will be satisfied with this high-valued ar-
mature for long years, we recommend considering following
points for cleaning and maintenance:
Only use gentle cleaning supplies based on soap.
Don´t use acidic cleaning supplies or disinfectant, which
scrape or rub.
Only clean by using soft sponge or cloth.
Don´t use steam stream equipment.
These instructions are valid for the following products:
SanTec OCEAN U8 230 V
Glass white Art.No. 109 863
Glass white/chromium Art.No 109 856
Black Art.No. 109 870
Black/chromium Art.No. 115 584
Scope of supply:
Safety glass-front plate with frame, mounting frame with integ-
rated electronics, power supply, magnetic valve and
fixing material.
Important installation hints:
Mounting and installation must be performed by licensed
craftsmen to DIN 1988, OVE/ONOERM E8001 as well as VDE
0100 part 701.
Make the feeder by a 2-pin main switch with minimum 3 mm
connection opening and protect with maximum 6 A!
When planning and installing sanitary systems, the relevant
local, national and international standards and regulations must
be complied with!
The “general installation conditions” at www.wimtec.com are
valid.
General notes

Urinal control SanTec OCEAN U8 11
EN
OCEAN U8
Operating voltage: 230 V / 50 Hz
Power consumption: approx. 3 VA
Magnetic valve: cartridge 6 V
Active range: approx. approx. 50 cm pre-adjusted (30 – 70 cm adjustable)
Pre-flushing: 1 s, if the urinal was not used for more than 5 min
Main flushing: 1 - 15 s
Flow pressure: 0,08 - 0,5 MPa (0,8 - 5 bar)
Static pressure: max. 0,8 MPa (8 bar)
Flow rate: 0,3 – 0,7 l/s at 0,3 MPa (3 bar) reducible acc. to EN 12541
Water inlet: 1/2” inside thread
Water outlet: 1/2” outside thread
Dimensions:
Front plate: 120 x 152 mm
In wall box: 95 x 21 x 83,5 mm
Installation dimensions
Dimensions in cm
51,5
OK-FFB
OK-RFB
10-19 min 100
Zulauf
DN 15
0-25
Ablauf
DN 50
115 (Laufen Caprino)
137 (Laufen Taro Nova)
approx. 50 active area
Technical specifications
Height middle sensor
100 (in element
approx. 100-120)
65 (adults)

12 Urinal control SanTec OCEAN U8
EN
OCEAN U8
Installation
1
4
2
5
3
6
7
Attention!
Following steps must be
done in order as described
necessarily!
!

Urinal control SanTec OCEAN U8 13
EN
OCEAN U8
Installation
1. Flush the pipes, close shut-off valve afterwards.
2. Connect adapter to magnetic valve.
3. Remove blank plug.
4. Insert magnetic valve, pull tight only by hand!
Switch off ower supply!
5. Connect transformer to power supply and install it.
Connect electronic plate to transformer.
6. Connect magnetic valve.
7. Switch on power supply and open shut-off valve.
Hint:
Pay attention to correct polarity at plug connections!
Pressure
Diagram – flushing quantities
Flush volume in liters
2,0 3,0 4,0
1 bar 5,5 s 7,0 s 10,0 s
2 bar 4,5 s 5,5 s 7,5 s
3 bar 3,0 s 4,5 s 6,0 s
4 bar 2,5 s 4,0 s 5,5 s
5 bar 2,5 s 4,0 s 5,0 s

14 Urinal control SanTec OCEAN U8
EN
OCEAN U8
Start of operation
1 3
4
2
6
5
7
Generally for all controllers
it is essential:
Counterclockwise rotation
for reducing.
Clockwise rotation
for increasing.
!

Urinal control SanTec OCEAN U8 15
EN
OCEAN U8
Start of operation
1. Screw on electronic module.
2. Adjust flushing time if necessary. Save water! Adjust flushing time according to flow
pressure and flushing quantity. (1 – 15 s adjustable / 5 s pre-adjusted)
3. As function control after start of operation the red Led is shining for 1 min at
user recognition.
4. Mount front plate – make function test.
5. Adjust active range if necessary (30 – 70 cm adjustable / 50 cm pre-adjusted)
6. Fix front plate.
7. SanTec OCEAN U8 is ready for operation.
Function
Minimum stay time:
4 s
Intelligent pre-flushing:
1 s, if urinal was not used for
more than 5 min
Adjustable main flushing:
from 1 – 15 s
Hygiene flushing:
at 24 h non-use

Auflage: 30 03 2011 Art.Nr. 1001228
WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH
p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA
t: [phone] f: [phone] - 500
m: [e-mail] i: www.wimtec.com
Spare parts
SanTec OCEAN urinal wall recess mounted box
Magnetic valve adapter
Magnetic valve 6 V
Mounting frame with electronic module
Power supply
Power plug
Glass-front plate white
Glass-front plate white/chromium
Glass-front plate black
Glass-front plate black/chromium
112 504
113 020
231 205
112 979
231 212
230 611
112 962
112 955
112 948
115 659
Description
No.:
231 205
113 020
112504
231 212
230 611
112 962
112 955
112 948
115 659
112 979
