WimTec NSIDE User manual

INSIDE
Montage- und Bedienungsanleitung
DE
Installation and operating instructions
EN

2 Urinalsteuerung WimTec INSIDE
DE
INSIDE
Allgemeine Hinweise
Gratulation zum Kauf Ihrer Urinalsteuerung WimTec INSIDE.
Lieferumfang:
Sensorsiphon, Steuerelektronik und Magnetventil.
Wichtige Installationshinweise:
Passend für Urinale mit waagrechtem Urinalabgang hinten.
Um ein Ausspülen der Reinigungsmittel in der Keramik zu ver-
meiden, sollte bauseits eine zentrale Wasserabsperrung bzw.
Stromabschaltung für die Urinale vorgesehen werden.
Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb, gemäß DIN 1988, ÖVE/ÖNORM E8001
sowie VDE 0100 Teil 701 erfolgen.
Die Netzzuleitung ist über einen 2-poligen Hauptschalter mit
mindestens 3 mm Kontaktöffnung zu führen und mit maximal
6 A abzusichern!
Bei der Planung und Errichtung von Sanitäranlagen sind die
entsprechenden örtlichen, nationalen und internationalen Nor-
men und Vorschriften zu beachten!
Es gelten die „Allgemeinen
Installationsbedingungen“
gemäß www.wimtec.com.
!

Urinalsteuerung WimTec INSIDE 3
DE
INSIDE
Technische Daten
Betriebsspannung: 230 V 50 Hz
Leistungsaufnahme: ca. 3 VA
Magnetventil: 1/2“ 24 V 50 Hz
Hauptspülung: von 1 s bis 10 s
Stadion-Modus: Ab drei Benutzungen innerhalb von 1,5 min erfolgt die Spülung minütlich
Stagnationsfreispülung: aktivierbar, nach 3 h oder 24 h Nichtbenutzung
Austrocknungsschutz: zum Wiederherstellen des
Geruchsverschlusses
Fließdruck: 0,05 bis 0,6 MPa (0,5 bis 6 bar)
Durchflussmenge: ca. 0,3 bis ca. 0,7 l/s bei 0,3 MPa
(3 bar) nach EN 12541 reduzierbar
Urinale : nur für Urinale mit waagrechtem Urinalabgang hinten, Urinale mit
senkrechtem Abgang wie zB.: Laufen Taro Nova nur mit
Siphonadapter (Art.Nr. 231 311) möglich
Montagehinweis: Um ein Ausspülen der Reinigungsmittel in der Keramik zu vermei-
den und somit ein Einwirken zu ermöglichen, sollte bauseits eine
zentrale Wasserabsperrung bzw. Stromabschaltung für die Urinale
vorgesehen werden.

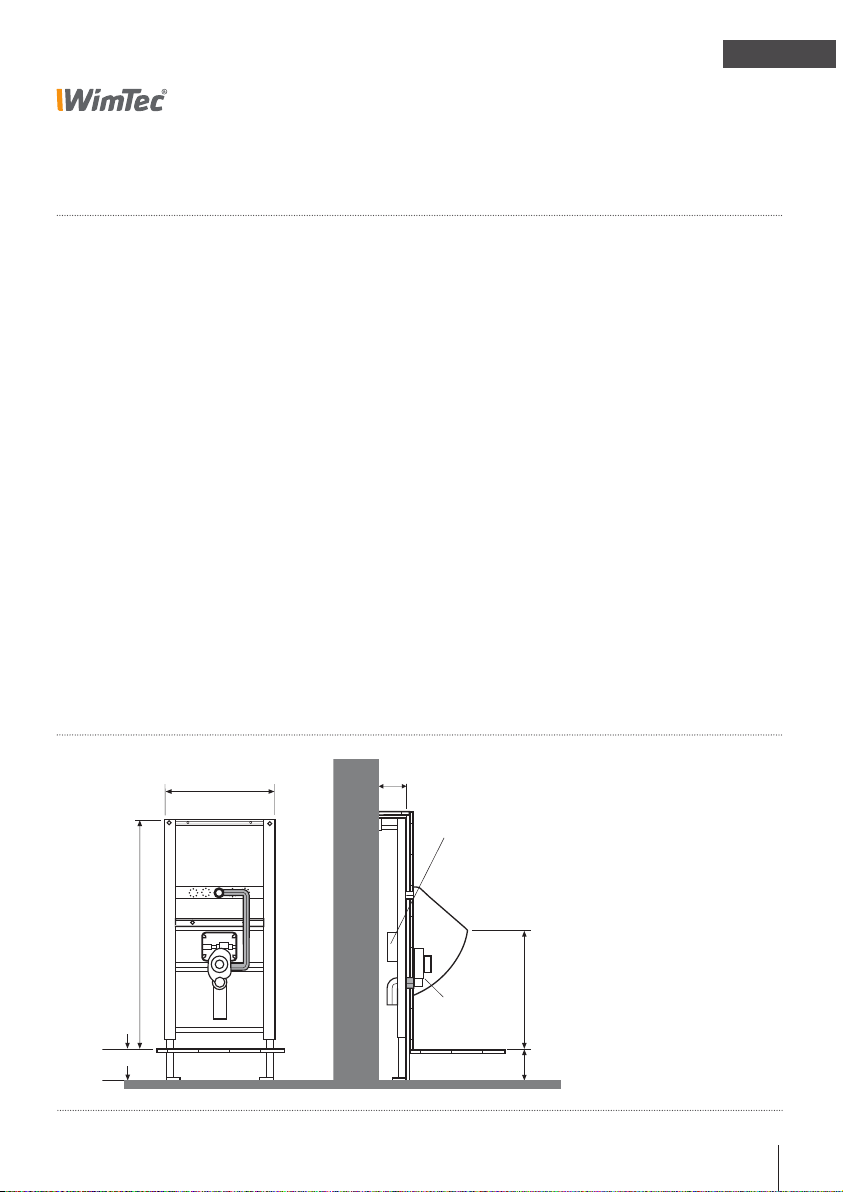

Maße in cm
51,5
OK-FFB
OK-RFB
65 (Erwachsene)
115 (Laufen Caprino)
115 (Laufen Taro Nova)
0 -25
Zulauf
DN 15
Ablauf
DN 50 Sensorsiphon
Steuerelektronik und
Ventileinheit sind
hinter der Keramik
montiert
10-17,5
Montage

4 Urinalsteuerung WimTec INSIDE
DE
INSIDE

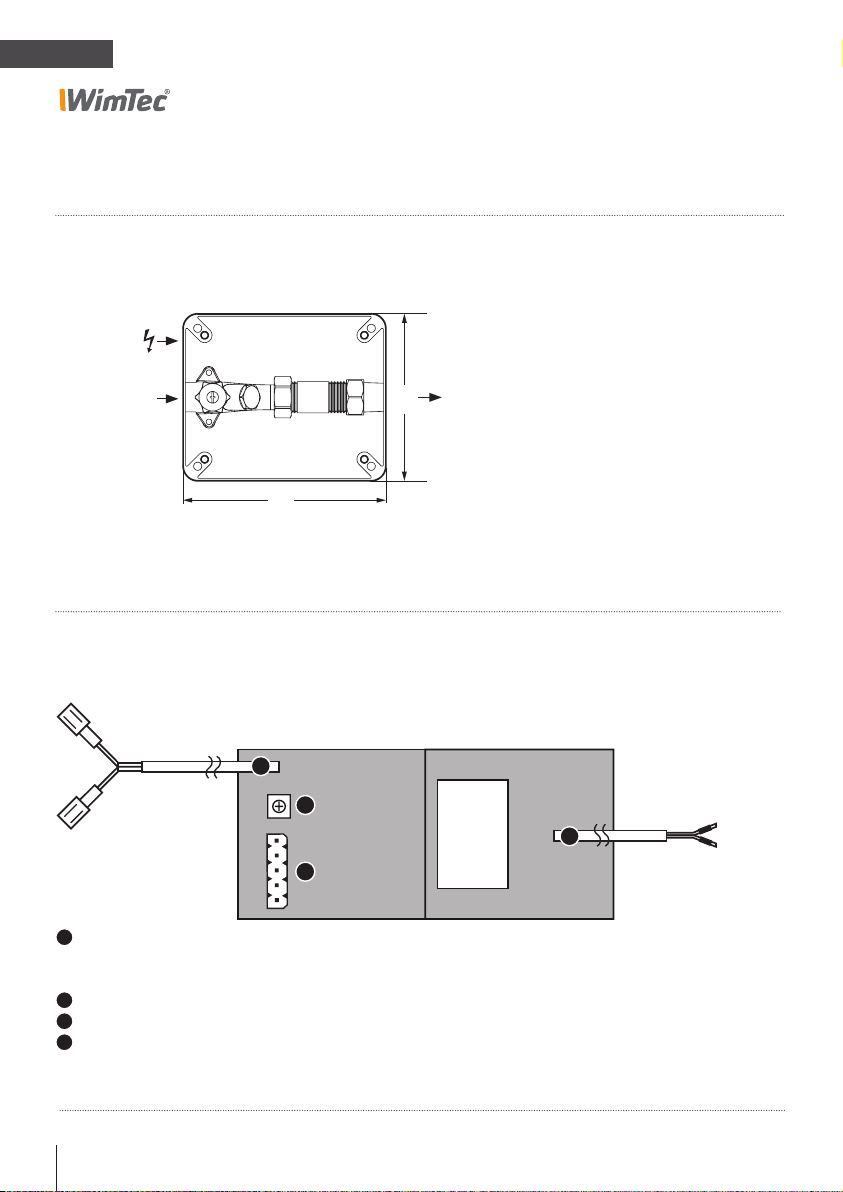

Abmessungen Rohbauset
Einstellungen
Maße in mm
C
A
D
B
A Zeit-Regler
für die Hauptspülzeit
5 s voreingestellt (1 s bis 10 s einstellbar).
B Anschluss Sensorsiphon
C Anschluss Magnetventil
D Anschluss für 230 V
Spannungsversorgung
Einstellelemente am Elektronikmodul:
77
135
165
Ablauf
R ½" AG
Zufluss
R ½“ IG

Urinalsteuerung WimTec INSIDE 5
DE
INSIDE

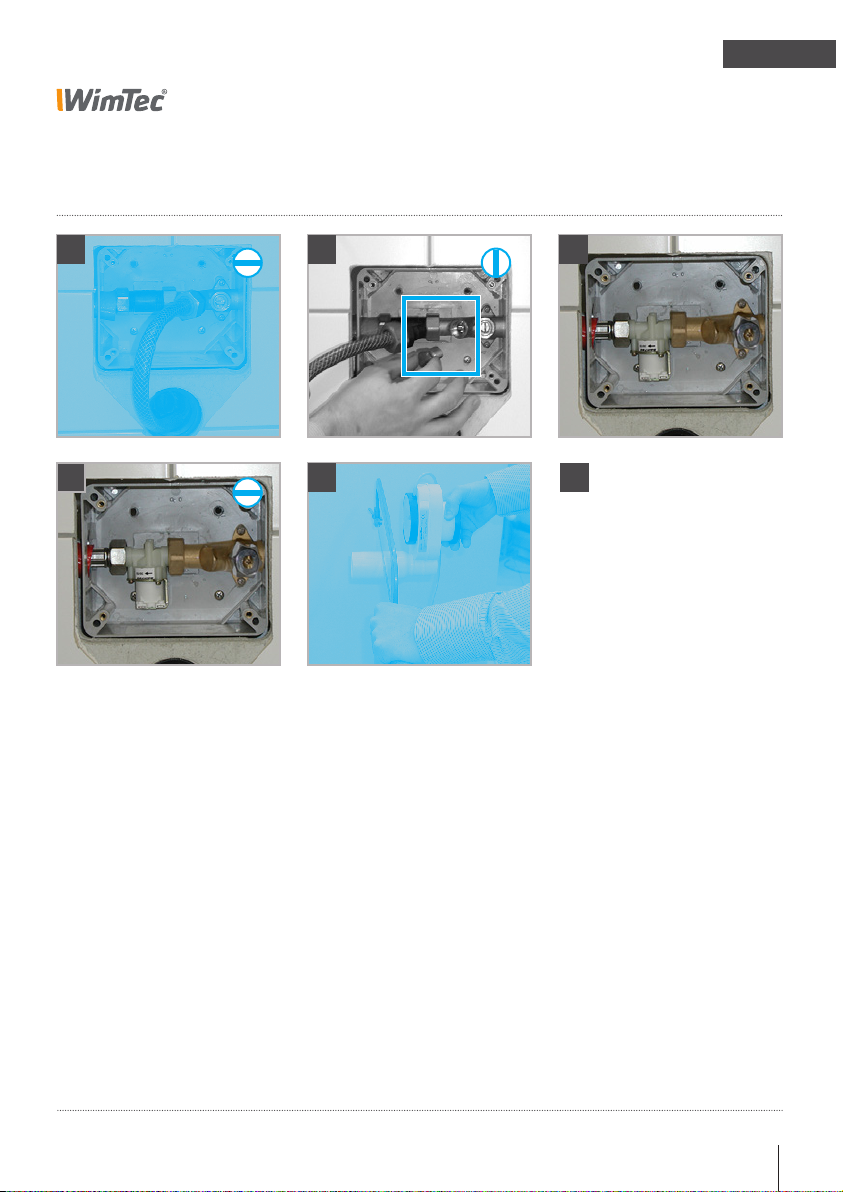

Montage
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
2
5
1
4
3
1. Vorspülung mit Spülstück und Schlauch durchführen.
2. Vorabsperrung schließen. Schmutzfilter einsetzen. Wasserzuleitung
sowie Netzanschluss zu dem Urinal unterbrechen.
ACHTUNG! Wasserzuleitung nicht öffnen bevor die Steuerung
sowie die Keramik vollständig fachgerecht montiert sind.
3. Magnetventil mit Dichtungen lt. Abbildung einsetzen.
Achtung! Flussrichtung bei Magnetventil beachten.
4. Vorabsperrung öffnen. (Wasserzuleitung zu Gerät abgesperrt lassen).
5. Länge des Sensorsiphons an den Ablauf anpassen.

6 Urinalsteuerung WimTec INSIDE
DE
INSIDE
Montage
6. Netzanschluss herstellen.
7. Falls gewünscht - Spülzeit einstellen.
8. Sensorsiphon am Elektronimodul anstecken.
9. Elektronikmodul in den UP-Kasten einschieben.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
78
9
6

Urinalsteuerung WimTec INSIDE 7
DE
INSIDE
Montage
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
11
14
10
13
12
10. Magnetventil anschließen.
11. Sensorsiphon einstecken.
12. Keramik aufsetzen. Achtung - Kabel nicht einklemmen!
Hauptwasserabsperrung öffnen und Strom einschalten.
13. Funktionstest durchführen (Spülung mit mind. 1 Liter Wasser)
14. Wasserdichte Silikonverfugung rund um die Urinalkeramik herstellen.

8 Urinalsteuerung WimTec INSIDE
DE
INSIDE
Spülmengen-Übersicht
Normalzustand Benützung:
Siphon füllt sich
Benützung:
Flüssigkeit fließt ab
Spülung
VerstopfungsschutzAustrocknungsschutz Spülabbruch
Fließdruck
Spülmenge in l
2,0 3,0 4,0
1 bar 5,5 s 7,0 s 10,0 s
2 bar 4,5 s 5,5 s 7,5 s
3 bar 3,0 s 4,5 s 6,0 s
4 bar 2,5 s 4,0 s 5,5 s
5 bar 2,5 s 4,0 s 5,0 s
Darstellung Sensorsiphon

Urinalsteuerung WimTec INSIDE 9
DE
INSIDE

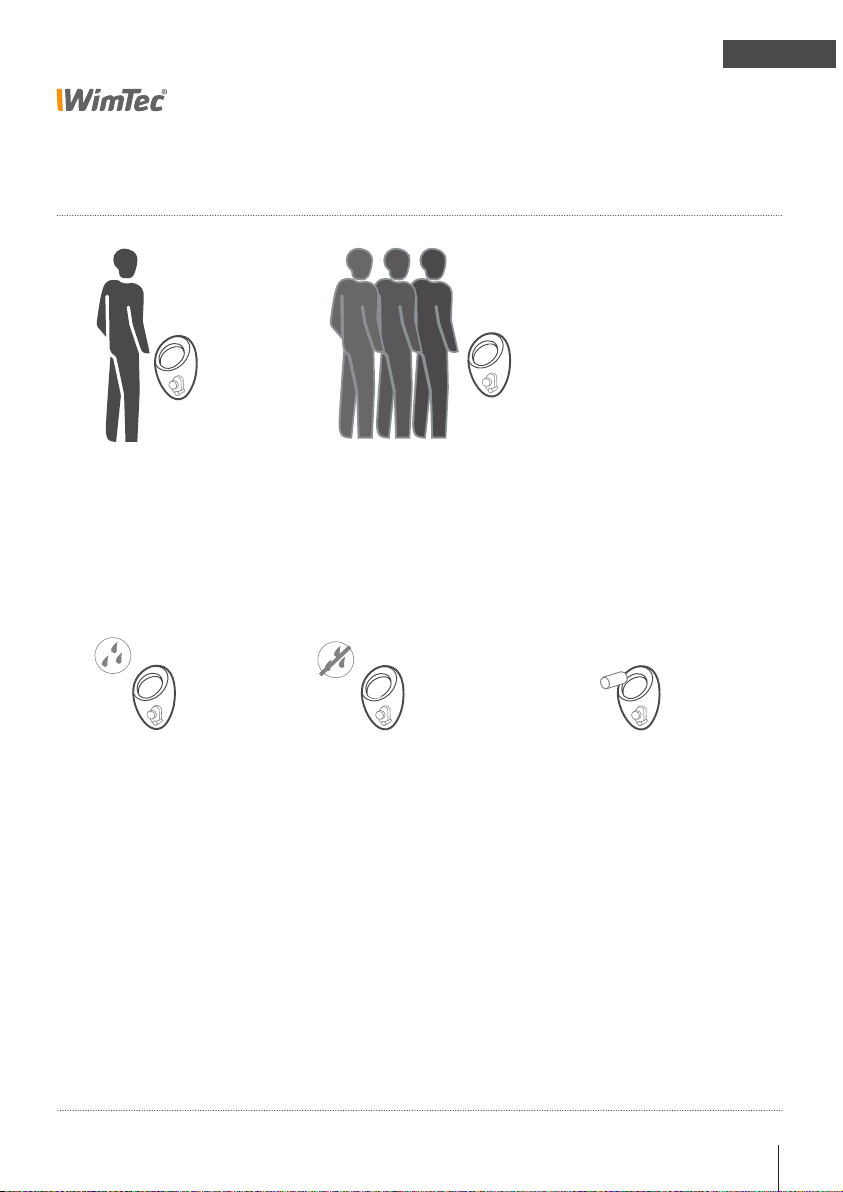

Funktion
Einstellbare
Hauptspülung:
von 1 bis 10 s
Stadion Modus:
Bei mehr als 2 Benutzungen
innerhalb von 1,5 Minuten geht
die Steuerung in den Stadion-
Modus und spült minütlich.
Austrocknungsschutz:
zum Wiederherstellen des
Geruchsverschlusses
Auslöseautomatik
zur Funktionskontrolle:
Bei Eingabe von mind.
1 l Wasser wird eine
Spülung ausgelöst
Spülstopp:
Spülabbruch bei
Verstopfung

10 Urinalsteuerung WimTec INSIDE
DE
INSIDE
Ersatzteile
Bezeichnung
Nr.:
200 027 Wandeinbaukasten
221 381 Absperrventil
221 398 Sanitäroberteil 3/8“
für Absperrventil
107 074 Filter
221 008 Magnetventil 24V
222 074 Dichtung
221 053 Anschlussverschraubung
R 1/2“ AG
102 567 WimTec INSIDE Elektronik
231 328 WimTec INSIDE Sensorsiphon
231 311 Sifonadapter für Urinale mit
senkrechtem Abgang
(zB Laufen Taro Nova)

Urinalsteuerung WimTec INSIDE 11
DE
INSIDE

12 Urinal control WimTec INSIDE
EN
INSIDE
General notes
Congratulations on purchasing your urinal control
WimTec INSIDE.
Delivery scope:
Siphon with integrated sensor, control electronics and
magnetic valve.
Important installation notes:
For urinals with a level urinal outlet at the back. Urinals with a
vertical siphon e.g. Laufen Taro Nova only with siphon adaptor.
To avoid rinsing out of cleaning agents inside the cermic a central
water shut-of resp. power off for the urinals should be provided
on site.
Mounting and installation may only be performed by a quali-
fied service provider in accordance with DIN 1988, ÖVE/ÖNORM
E8001 and VDE 0100 Part 701. When planning and installing
sanitary facilities, all relevant local, national and inter-national
standards and provisions must be observed!
Make the feeder by a 2-pin main switch with minimum 3 mm
connection opening and protect with maximum 6 A!
Bei der Planung und Errichtung von Sanitäranlagen sind die
entsprechenden örtlichen, nationalen und internationalen Nor-
men und Vorschriften zu beachten!
The “General installation
terms and conditions”
provided at
www.wimtec.com apply.
!

Urinal control WimTec INSIDE 13
EN
INSIDE
Technical specifications
Operating voltage: 230 V 50 Hz
Power consumption: ca. 3 VA
Magnetic valve: 1/2“ 24 V 50 Hz
Main flushing: from 1 s to 10 s
Stadium mode: from 3 usages within 1,5 min flushing will be exexuted every minute
Stagnation rinse: activatable, after 3h or 24 h of none usage
Dry-out protection: for odor trap restoration
Flow pressure: 0,05 - 0,6 MPa (0,5 - 6 bar)
Flow rate: ca. 0,3 - ca. 0,7 l/s at 0,3 MPa (3 bar) according to EN 12541 reduceable
Urinals: For urinals with a level urinal outlet at the back. Urinals with avertical
siphon e.g. Laufen Taro Nova only with siphon adaptor (Art.Nr. 231 311)
Installation note: To avoid rinsing out of cleaning agents inside the cermic a central
water shut-of resp. power off for the urinals should be provided
on site.
Installation dimensions
All dimensions in cm
51,5
Finished
floor level
Structural
floor level
65 (adults)
115 (Laufen Caprino)
115 (Laufen Taro Nova)
0 -25
Inlet
DN 15
Outlet
DN 50 Sensor siphon
Control electronics and
valve unit are installed
behind the ceramics
10-17,5

14 Urinal control WimTec INSIDE
EN
INSIDE
Dimensions wall recess mountet box
Adjustments
All dimensions im mm
C
A
D
B
A Flushing time controller
5 s pre-adjustet (1 s bis 10 s adjustable).
B Sensor siphon connection
C Magnetic valve connection
D 230 V power supply connection
Setting elements on the electronics module
77
135
165
Outlet
R ½" AG
Inlet
R ½“ IG

Urinal control WimTec INSIDE 15
EN
INSIDE
Assembly
ATTENTION!
Following steps must be
done in order as described
necessarily!
!
2
5
1
4
3
1. Execute pre-flush with flush piece and tube.
2. Close shut-off valve. Insert dirt filter. Shut down water and power supply.
ATTENTION! Do not restore water supply until mounting of control and ceramics are com-
pletely finished.
3. Insert magnetic valve and fictions according to illustration.
ATTENTION! Mind flow direction of the magnetic valve.
4. Open shut-off valve (keep water supply shut down).
5. Adjust sensor siphon length to outlet.

16 Urinalsteuerung WimTec INSIDE
DE
INSIDE
Assembly
6. Restore power supply.
7. Adjust flush time as desired.
8. Connect sensor siphon to electronics module.
9. Insert electronics module into wall recess mounted box.
ATTENTION!
Following steps must be
done in order as described
necessarily!
!
78
9
6

Urinalsteuerung WimTec INSIDE 17
DE
INSIDE
Assembly
ATTENTION!
Following steps must be
done in order as described
necessarily!
!
11
14
10
13
12
10. Connect magnetic valve.
11. Connect sensor siphon.
12. Attach ceramics. ATTENTION! Don‘t clamp calbes.
Restore water and power supply.
13. Perform function test (flush with min. 1 liter of water).
14. Establish waterproof silicon pointing araound the ceramics.

18 Urinal control WimTec INSIDE
EN
INSIDE
Flush volume scheme
normal condition Usage:
siphon filling
Usage:
fluid drain off
Flush
Blockage protectionDry-out protection Flush termination
Flow pressure
Flush volume in l
2,0 3,0 4,0
1 bar 5,5 s 7,0 s 10,0 s
2 bar 4,5 s 5,5 s 7,5 s
3 bar 3,0 s 4,5 s 6,0 s
4 bar 2,5 s 4,0 s 5,5 s
5 bar 2,5 s 4,0 s 5,0 s
Sensor siphon view

Urinal control WimTec INSIDE 19
EN
INSIDE
Function
Adjustable
main flushing:
from 1 to 10 s
Stadium mode:
on more than 2 uses within
1,5 minutes stadium mode is
enabled and the control flushes
every minute.
Dry-out protection:
for odour barrier recovery
Automatic release for
function check:
By pooring min. 1 l of
water into the urinal a
flushing takes place.
Flush stop:
in case of blockage

20 Urinal control WimTec INSIDE
EN
INSIDE
Replacement parts
DescriptionNo.:
200 027 Wall recess mounted box
221 381 Shut-off valve
221 398 Sanitary top 3/8“
for shut-off valve
107 074 Dirt filter
221 008 Magnetic valve 24 V
222 074 Fiction
221 053 Screw connection
R 1/2“ AG
102 567 Electronics module
231 328 INSIDE sensor siphon
231 311 Siphon adapter (for urinals
with vertical outlet)
