Witeg Wisd WIF Series User manual

WIF
Inkubator
Bedienungsanleitung
Incubator
Operating Manual
gilt für / written for
WIF --50/ -105/ -155
witeg Labortechnik GmbH

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
(English manual at page 11)
Inhaltverzeichnis
1 Vorwort........................................................................................................................1
2 Sicherheitsanweisungen ...........................................................................................1
2.1 Symbolerklärungen ........................................................................................................ 1
2.2 Anweisungen................................................................................................................... 1
3 Produktbeschreibung................................................................................................3
3.1 Hauptmerkmale............................................................................................................... 3
3.2 Gesamtübersicht............................................................................................................. 3
3.3 Bedienoberfläche............................................................................................................ 4
3.4 Komponentenbeschreibung........................................................................................... 4
4 Aufstellen des Gerätes und Inbetriebnahme ...........................................................5
5 Funktionsbeschreibung.............................................................................................5
5.1 Menüstruktur................................................................................................................... 5
5.2 Abschaltverzögerung einstellen .................................................................................... 6
5.3 Einschaltverzögerung einstellen ................................................................................... 6
5.4 Temperatur einstellen..................................................................................................... 6
5.5 Justieren.......................................................................................................................... 7
5.6 Sperrmodus..................................................................................................................... 7
5.7 Speicherfunktion............................................................................................................. 7
6 Verpackungsinhalt .....................................................................................................7
7 Wartung und Reinigung.............................................................................................8
8 Fehlerbehebung .........................................................................................................8
9 Technische Daten.......................................................................................................9
10 Garantieurkunde.....................................................................................................10

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
1
1 Vorwort
Vielen Dank für den Kauf unseres WIF Inkubators.
Mit einem Gerät der Marke Wisd haben Sie eine sehr gute Wahl getroffen.
Lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb
nehmen. Neben den Sicherheitshinweisen und der Funktionsbeschreibung finden Sie hier auch
die wichtigsten technischen Parameter.
Nur der sachgerechte Umgang mit dem Gerät garantiert ein Höchstmaß an Sicherheit und eine
hohe Lebensdauer des Gerätes. Halten Sie sich deshalb unbedingt an die vorgegebenen
Sicherheitsanweisungen im Abschnitt 2.
Geben Sie dieses Gerät nur mit der dazugehörigen Bedienungsanleitung an Dritte weiter.
Änderungen am Gehäuse oder Spezifikationen zur Verbesserung von Qualität und Leistung des
Produktes, können ohneAnkündigung von witeg vorgenommen werden.
2 Sicherheitsanweisungen

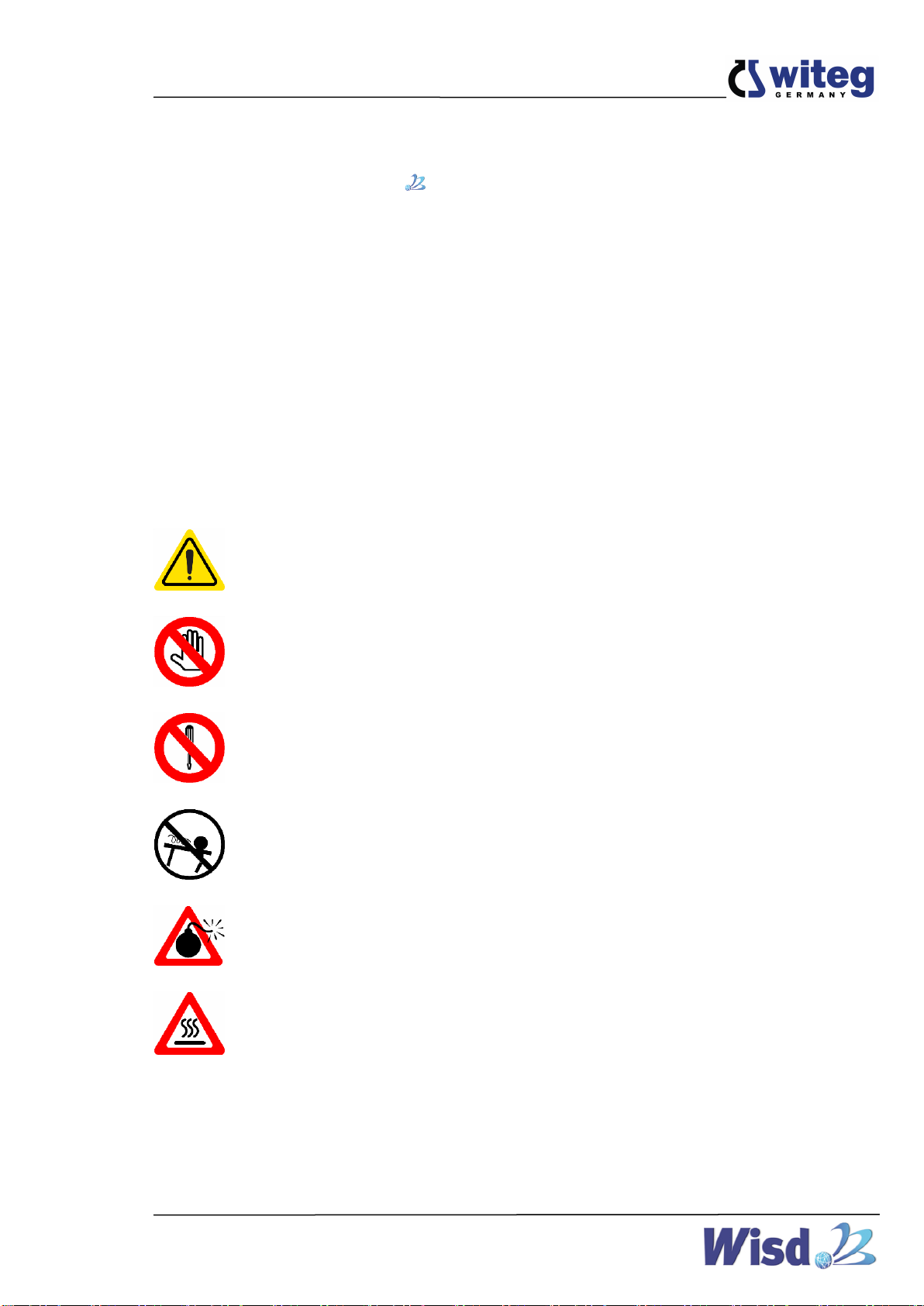

2.1 Symbolerklärungen
WARNUNG
Hinweise zur Vermeidung von Verletzungen oder todbringenden Situationen.
VORSICHT
Allgemeine Anweisungen zum sachgerechten und sicheren Gebrauch.
ACHTUNG
Informationen bezüglich der Funktion und der Betriebsparameter.
Betriebsumgebung
Hinweise bezüglich der Aufstellung des Gerätes.
WARNUNG vor Explosionen
Sicherheitsanweisungen zur Vermeidung von Explosionen.
VORSICHT bei hohen Temperaturen
Anwenderhinweise zur Vermeidung von Verletzungen durch hohe Temperaturen.
2.2 Anweisungen
Die sichere und fehlerfreie Nutzung des Gerätes setzt voraus, dass Sie sich die folgenden
Anweisungen sorgfältig durchlesen und beim Umgang mit dem Gerät unbedingt befolgen.

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
2
Der Einsatz des Gerätes in explosionsgefährdeten Räumen ist unzulässig.
Schließen Sie das Gerät nur an die geeignete Spannungsversorgung an. Beachten Sie
dabei bitte die Angaben auf dem Typenschild.
Stellen Sie sicher, dass die Anschlussleitung unbeschädigt korrekt angeschlossen ist.
Mehrfachsteckdosen sind zum Verlängern des Anschlusskabels nicht zulässig.
Betreiben Sie dieses Gerät nur an Stromkreisen, die mit einem Fehlerstrom-Schutzschalter
(FI) ausgestattet sind.
Achten Sie auf einen ausreichend großen Leiterquerschnitt wenn Sie Verlängerungskabel
anschließen.
Falls unübliche Geräusche und Gerüche oder Rauch auftreten, ziehen Sie sofort den
Netzstecker heraus und kontaktieren Sie den Hersteller oder einen Vertriebspartner.
Trennen Sie das Gerät vor Wartungs- oder Reparaturarbeiten vom Netz.
Beim Einsatz von radioaktiven oder kontaminierten Material, trägt der Kunde allein die
Verantwortung.
Die Temperatur im Innern des Gerätes kann bis zu 70 °C erreichen, öffnen Sie die Tür
deshalb nur mit entsprechender Vorsicht.
Legen Sie keine hitzeempfindlichen Gegenstände auf das Gerät.
Bedienen Sie das Gerät erst, nachdem Sie sich mit allen Sicherheitsanweisungen vertraut
gemacht haben.
Dieses Gerät sollte nur von geschulten Personen bedient werden, die mit den
Sicherheitsmaßnahmen für das Arbeiten in einem Labor vertraut sind.
Achten Sie darauf, dass keine Flüssigkeiten in den Regler oder das Gehäuse gelangen.
Damit eine lange Lebensdauer erreicht wird, müssen Sie das Gerät sauber halten.
Schalten Sie das Gerät ab, bevor Sie es vom Netz trennen.
Sollten leicht brennbare, elektrisch leitende oder sonstige Gegenstände oder Flüssigkeiten
in das Gerät gelangt sein, müssen Sie das Gerät sofort vom Netz trennen und den
Hersteller oder Vertriebspartner kontaktieren.
Tragen Sie während der Nutzung des Gerätes immer die entsprechende
Arbeitsschutzbekleidung.
Trennen Sie das Gerät vom Netz, wenn es längere Zeit nicht benutzt werden soll.
Stellen Sie sicher, dass das Gerät nicht verrutschen kann.

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
3
Um Hitzestaus oder Brände zu vermeiden, müssen Sie sicher stellen, dass das Gerät
genügend Freiraum für eine ausreichende Luftzirkulation hat.
Bedecken Sie niemals die Belüftungsschlitze am Gehäuse, dies könnte zur Zerstörung des
Gerätes und zu Bränden führen.
Vermeiden Sie direkte Sonneneinstrahlung.
Das Gerät darf nicht in der Nähe brennbarer und leicht entzündlicher Materialen betrieben
werden.
Die Aufstellung im Freien ist nicht zulässig.
Das Gerät sollte nur an einem ausreichend beleuchteten Platz betrieben werden, damit
keine Zwischenfälle durch Bedienungsfehler auftreten.
Die Aufstellung in feuchten oder staubigen Räumen kann Kurzschlüsse, Überhitzungen und
Brände verursachen.
Alle Schaltkreise und elektronischen Komponenten dieses Produktes sind witeg eigene
Technologien. Deshalb dürfen Reparaturen und Veränderungen am Gerät nur durch von
witeg autorisiertem Personal durchgeführt werden. Eine Zuwiderhandlung hat den
Ausschluss der Gewährleistung zu Folge und kann zu gefährlichen Sach- und
Personenschäden führen.
3 Produktbeschreibung
3.1 Hauptmerkmale
Mit dem Wisd WIF Inkubator können Sie für Ihre Brut- und Wachstumsprozesse die
optimalen Temperaturverhältnisse schaffen.
Die patentierte Kombination der Bedienelemente ermöglicht Ihnen eine schnelle und einfache
Handhabung des Gerätes.
Nachfolgend sehen Sie eine Liste der Hauptmerkmale:
Temperatur bis 70 °C in Schritten zu je 0,1 °C einstellbar.
Hervorragende Temperaturgenauigkeit.
Ein- und Abschaltverzögerungszeiten bis 99h 59min in Schritten zu je einer Minute
einstellbar.
Akustisches Signal bei automatischerAbschaltung (Abschaltverzögerung).
Leicht zu bedienendes digitales Fuzzy-Kontrollsystem mit patentiertem Jog-Dial
Drehknopf.
Sperrmodus gegen ein versehentliches Verstellen der Betriebsparameter.
Robuste und einfache Bauweise für eine hohe Lebensdauer.
Manuell einstellbarer Übertemperatur-Schutzschalter.
Zwei höhenverstellbare Einlegebleche inklusive.
Anwenderfreundliche Prozessüberwachung durch beleuchteten Flüssigkristallbildschirm.
3.2 Gesamtübersicht

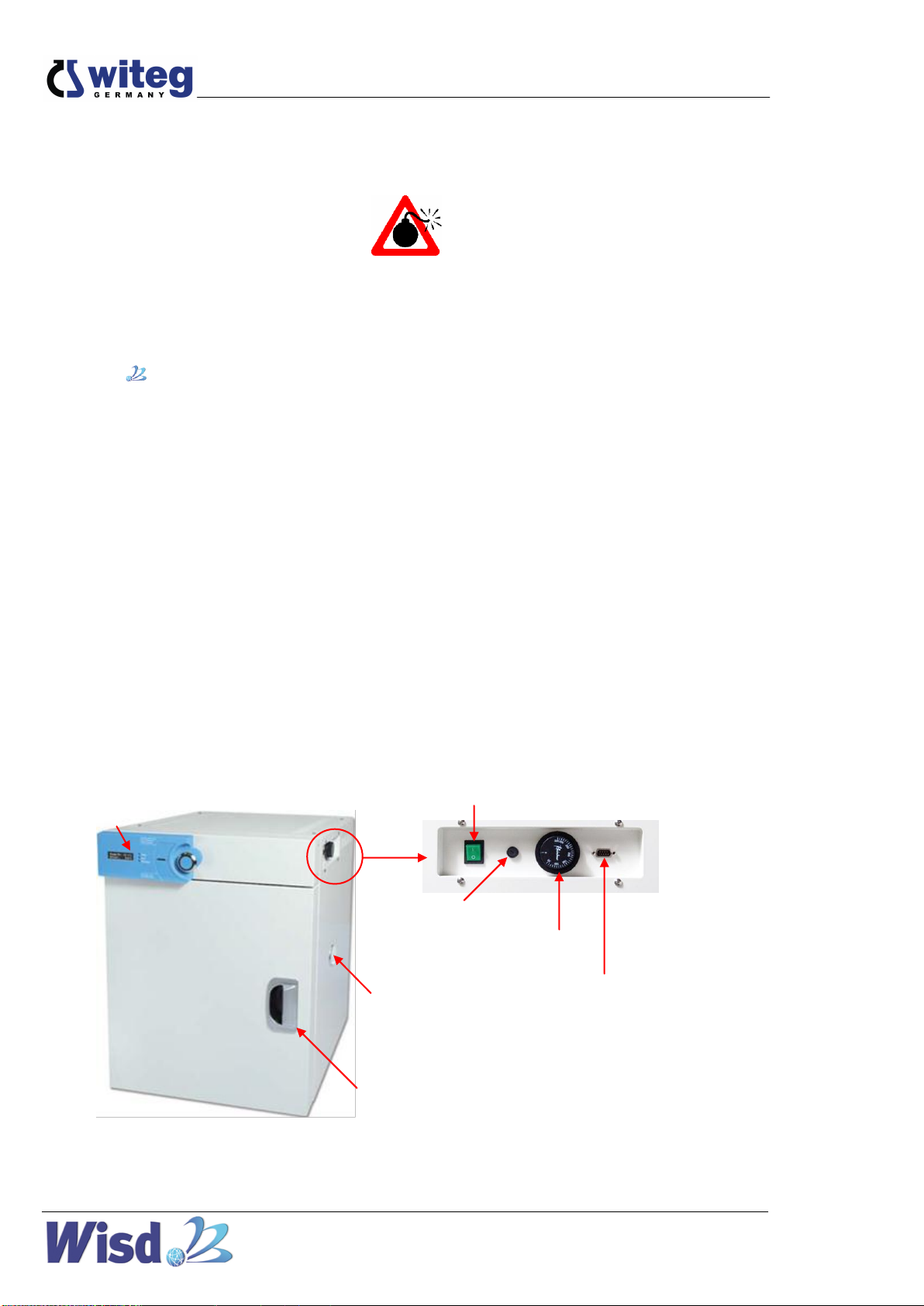

(Die folgende Abbildung zeigt den Inkubator WIF-105)
Die Funktionsweise der beschriebenen Komponenten ist bei allen Geräten gleich. Lediglich die
Lage der einzelnen Bestandteile weicht bei den verschiedenen Gerätetypen der WIF-Serie ab.

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
4
3.3 Bedienoberfläche
3.4 Komponentenbeschreibung
SV: (eng.: set value), eingestellter Wert (obere Zeile)
PV: (eng.: present value); aktueller, vom Gerät gemessener Wert
(untere Zeile im Display, im Sperrmodus obere und untere Zeile)
MAIN Taste
Wird für die Tastenkombination und den Wechsel zwischen den Menüs benötigt.
Jog-Dial Drehknopf
Durch Drehen am Knopf können SV-Werte erhöht oder verringert werden.
Die Druckfunktion wird für Start, Stopp und die Speicherung und Bestätigung von Werten
benötigt.
SUB Taste
Wird für den Wechsel in die Untermenüs benötigt
Thermische Schutzschalter
Zum Einstellen einer beliebigen Höchsttemperatur, bei deren Überschreitung das Gerät
abschaltet.
RS232C
Anschluss
Türgriff
Thermische
Schutzschalter
Sicherung
Lüftungsöffnung
Bedienfeld
Netzschalter
Jog-Dial
Drehknopf
Timerleuchte
Heizleuchte
Fehlerleuchte
LCD Anzeige
MAIN Taste
SUB Taste

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
5
Netzschalter
Zum Ein- und Ausschalten des Gerätes.
Timerleuchte
Blinkt in den Menüs für die Zeiteinstellung.
Leuchtet im Sperrmodus dauerhaft, wenn eine Verzögerungszeit abläuft.
Heizleuchte
Blinkt im Menü „Temperatur einstellen“.
Leuchtet im Sperrmodus dauerhaft, wenn das Gerät heizt.
Fehlerleuchte
Zeigt Fehler an
RS232C Anschluss
Steuerung und Überwachung über Software mit RS232C-Kabel.
4 Aufstellen des Gerätes und Inbetriebnahme
1. Entfernen Sie vorsichtig die Verpackung.
2. Überprüfen Sie das Gerät auf eventuelle Transportschäden. Sollten unverhofft
Transportschäden vorhanden sein, informieren Sie bitte umgehend den Spediteur und
Ihren Vertragspartner.
3. Lassen Sie das Gerät bis zur Akklimatisierung für einige Zeit am Einsatzort stehen,
bevor Sie es ans Netz anschließen.
4. Stellen Sie sicher, dass allen Sicherheitsanweisungen Folge geleistet wurde.
5. Befreien Sie das Gerät von eventuellen Verschmutzungen und Verpackungsteilen.
6. Schließen Sie das Gerät an das Netz an.
7. Schalten Sie das Gerät mit dem Netzschalter ein.
8. Stellen Sie die gewünschten Betriebsparameter ein (siehe Funktionsbeschreibung).
5 Funktionsbeschreibung

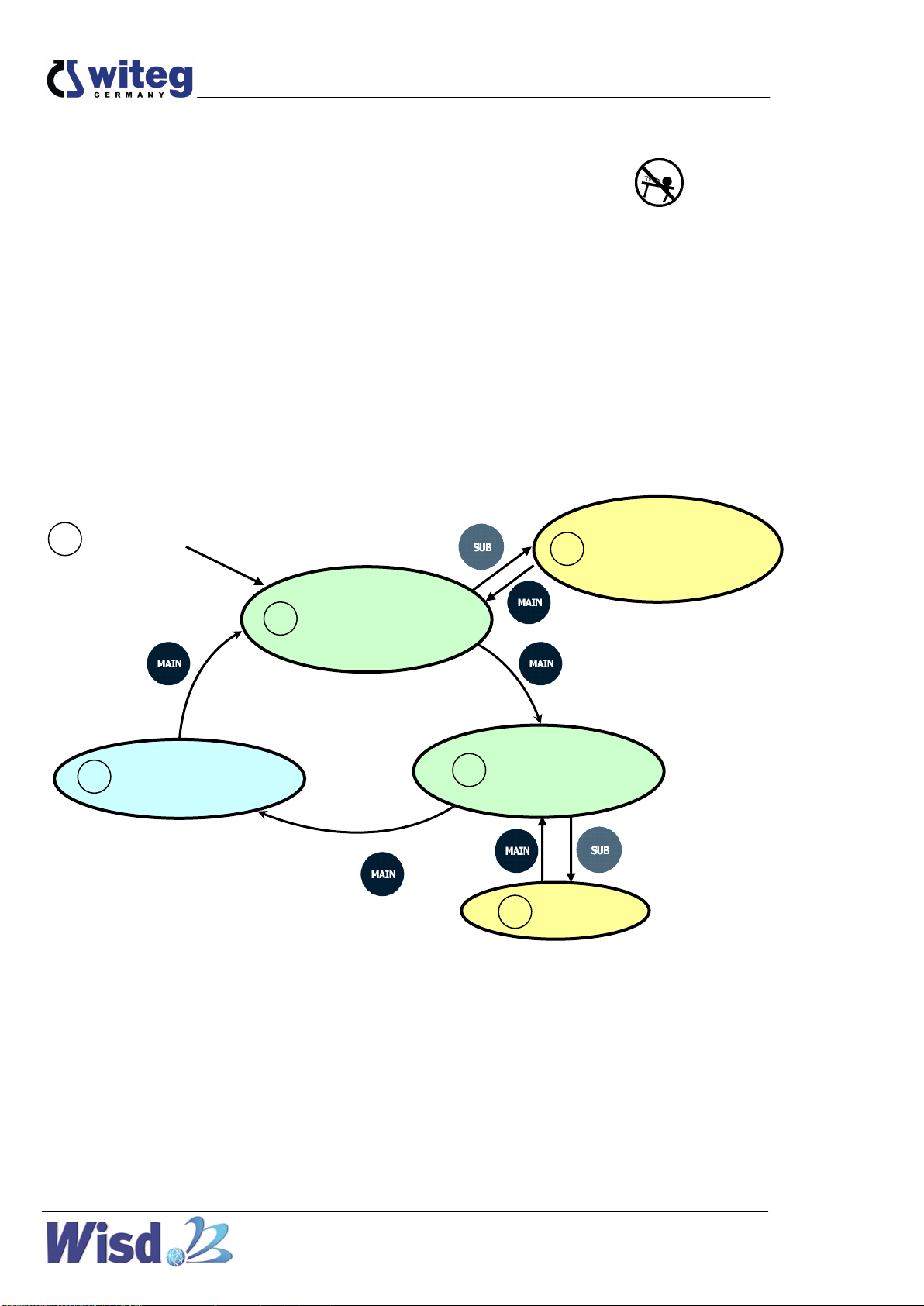

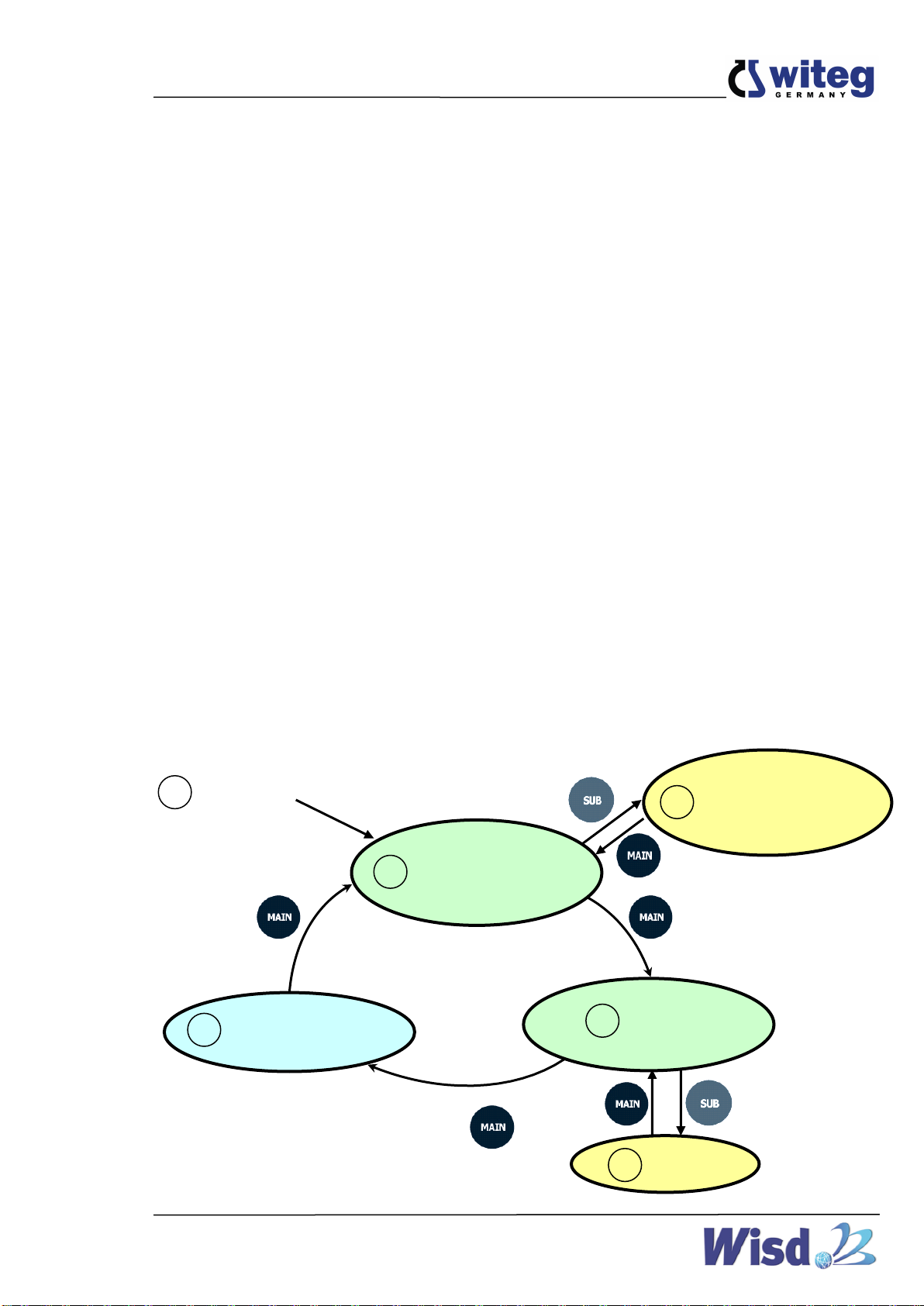

5.1 Menüstruktur
Abschaltverzögerung
einstellen
Temperatur
einstellen
Sperrmodus
Einschaltverzögerung
einstellen
Justieren
Netzschalter
„Ein“
6
2
3
4
5
1

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
6
5.2 Abschaltverzögerung einstellen
Nach Ablauf der von Ihnen eingestellten Verzögerungszeit wird die Heizung automatisch
abgeschaltet.
Direkt nach dem Einschalten befinden Sie sich im Menü „Abschaltverzögerung
einstellen“, die Timerleuchte beginnt zu blinken.
Drehen Sie am Jog-Dial um die von Ihnen gewünschte Verzögerungszeit zu wählen. Die
Zeit ist in Schritten zu je einer Minute verstellbar und kann maximal 99 Stunden und 59
Minuten betragen. „00:00“ steht für den Dauerlauf.
Die Verzögerungszeit beginnt abzulaufen, sobald Sie auf den Jog-Dial drücken.
Möchten Sie nach der Bestätigung Ihre Eingabe korrigieren, müssen Sie erneut auf den
Jog-Dial Drehknopf drücken, der Wert kann dann wieder durch das Drehen des Jog-Dial
verändert werden.
In der oberen Zeile sehen Sie die eingestellte Zeit (SV), in der unteren Zeile die
verbleibende Zeit (PV) bis zur Abschaltung der Heizung.
5.3 Einschaltverzögerung einstellen
Nach Ablauf der von Ihnen eingestellten Verzögerungszeit wird die Heizung automatisch
eingeschaltet und die Abschaltverzögerung (siehe 6.2) aktiviert.
Drücken Sie im Menü „Abschaltverzögerung einstellen“ auf die SUB Taste, im Display
erscheint „DTim SV:“ und darunter „DTim PV:“, die Timerleuchte blinkt.
Drehen Sie am Jog-Dial um die von Ihnen gewünschte Verzögerungszeit zu wählen. Die
Zeit ist in Schritten zu je einer Minute verstellbar und kann maximal 99 Stunden und 59
Minuten betragen.
Die Verzögerungszeit beginnt abzulaufen, sobald Sie auf den Jog-Dial drücken.
Möchten Sie nach der Bestätigung Ihre Eingabe korrigieren, müssen Sie erneut auf den
Jog-Dial Drehknopf drücken, der Wert kann dann wieder durch das Drehen des Jog-Dial
verändert werden.
In der oberen Zeile (SV) sehen Sie Ihren eingestellten Wert, in der unteren Zeile (PV)
die verbleibende Zeit bis zum Einschalten der Heizung.
5.4 Temperatur einstellen
Vom Menü „Abschaltverzögerung einstellen“ gelangen Sie mit der MAIN Taste in das
Menü „Temperatur einstellen“.
Drehen Sie am Jog-Dial um die von Ihnen gewünschte Temperatur einzustellen. Die
Temperatur ist von 5 °C bis maximal 70 °C in Schritten zu je einem °C verstellbar.
Die Heizung schaltet sich kurz nach dem Bestätigen des Wertes (auf den Jog-Dial
drücken) ein. Die Heizleuchte zeigt den Heizbetrieb an.
Möchten Sie nach der Bestätigung Ihre Eingabe korrigieren, müssen Sie erneut auf den
Jog-Dial Drehknopf drücken, der Wert kann dann wieder durch das Drehen des Jog-Dial
verändert werden.
In der oberen Zeile (SV) sehen Sie Ihren eingestellten Wert, in der unteren Zeile (PV)
die aktuelle Temperatur im Ofen.

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
7
5.5 Justieren
Sollten Sie die Temperatur im Kessel mit einem eigenen Termometer messen und eine
Abweichung zu dem im Display angezeigten PV feststellen, können Sie diese Differenz mit dem
Temperaturbeiwert ausgleichen. Das Gerät zeigt dann die Temperatur entsprechend Ihres
Termometers an. Dabei gilt:
externgemessenerTemperaturwert–angezeigterTemperaturwert(PV)=Temperaturbeiwert
Dieser Wert kann jetzt in das Gerät eingespeichert werden.
Vom Menü „Temperatur einstellen“ gelangen Sie mit der die SUB Taste in das Menü
„Justieren“. In der oberen Zeile des LCD wird der aktuelle Wert (PV) und in der unteren
Zeile wird der eingestellte Beiwert angezeigt.
Berechnen Sie mit Hilfe der oben genannten Formel den entsprechenden Beiwert und
stellen diesen mit dem Jog-Dial ein. Die Bestätigung und Speicherung des Beiwertes
erfolgt durch das Drücken auf den Jog-Dial (zwei Sekunden lang gedrückt halten).
Erfolgreich gespeicherte Werte blinken zwei mal auf.
Der Temperaturbeiwert kann ±10 °C betragen und ist in Schritten zu je 0,1°C einstellbar.
5.6 Sperrmodus
Der Sperrmodus vehindert ein versehentliches Verändern der eingestellten Parameter, indem
die Eingabemöglichkeiten mittels Jog-Dial Drehknopf und SUB Taste deaktiviert werden.
Vom Menü „Temperatur einstellen“ gelangen Sie mit der MAIN Taste in den
„Sperrmodus“. In der oberen Zeile des LCD wird die aktuelle Temperatur (PV) und in der
unteren Zeile die verbleibende Zeit (PV) bis zur automatischen Abschaltung der Heizung
angezeigt.
Drücken Sie erneut auf die MAIN Taste um den Sperrmodus wieder zu verlassen. Sie
befinden sich dann im Menü „Abschaltverzögerung einstellen“.
5.7 Speicherfunktion
Wenn Sie das Gerät häufig mit den selben Parametern betreiben möchten, können Sie Dank
der Speicherfunktion wertvolle Zeit sparen. Das Anwählen der Temperatur oder der
Verzögerungszeiten entfällt, die gespeicherten Werte brauchen lediglich durch kurzes Drücken
auf den Jog-Dial bestätigt werden.
Halten Sie den Jog-Dial Drehknopf zwei Sekunden lang gedrückt um den aktuell
angezeigten SV-Wert zu speichern.
Erfolgreich gespeicherte Werte blinken drei mal auf und stehen Ihnen bei jedem
erneuten Einschalten des Gerätes zur Verfügung.
Um Werte zu überspeichern, müssen Sie lediglich den neuen Wert einstellen und dann
den Jog-Dial zwei Sekunden lang gedrückt halten.
Löschen Sie gespeicherte Werte, indem Sie diese mit „0“ überspeichern.
6 Verpackungsinhalt
Anzahl
Bezeichnung
1
WIF Inkubator
1
Netzkabel
2
Einlegegitter
4
Halter für Einlegegitter
1
Bedienungsanleitung

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
8
7 Wartung und Reinigung
Lesen Sie sich vor Beginn der Wartungs- und Reparaturarbeiten unbedingt die
Sicherheitsanweisungen sorgfältig durch.
Ziehen Sie den Netzstecker aus der Dose, bevor Sie mit der Reinigung des Gerätes
beginnen.
Die Reinigung des Gerätes sollte nur mit neutralen Reinigungsmitteln und weichen
Tüchern erfolgen.
Organische Lösungen, starke Chemikalien und grobe Tücher können das Gerät
beschädigen.
Wenn Sie das Gerät längere Zeit nicht benutzen wollen, ziehen Sie bitte den
Netzstecker heraus und lagern das Gerät trocken in der Verpackung.
Verwenden Sie nur originale Ersatzteile.
8 Fehlerbehebung
Störung
Mögliche Ursachen und Lösungen
Fehler in der
Stromversorgung
Überprüfen Sie, ob Netzspannung vorhanden ist.
Überprüfen Sie den Netzanschluss und das Stromkabel auf
korrekten Anschluss und Unversehrtheit.
Überprüfen Sie ob den Hauptschalter eingeschaltet ist.
Sicherung defekt.
Heizung ohne Funktion
Überprüfen Sie ob den Hauptschalter eingeschaltet ist.
Überprüfen Sie, ob der eingestellte Sollwert mit dem Jog-Dial
bestätigt wurde (durch Drehen des Jog-Dial Drehknopfes darf der
Sollwert sich nicht verändern - siehe dazu Punkt 5.4).
Überprüfen Sie, ob der thermische Schutzschalter höher als der
Sollwert (min. 10°C-20°C) eingestellt ist.
Temperatur wird nicht
erreicht bzw. schwankt
Überprüfen Sie, ob die eingestellte Temperatur höher als die
Umgebungstemperatur ist (empfohlen Sollwert –10°C höher als
die Umgebungstemperatur).
Überprüfen Sie, ob der thermische Schutzschalter höher als der
Sollwert (min. 10°C-20°C) eingestellt ist.
Überprüfen Sie, ob die Lüftungsöffnungen geschlossen sind.
Fehler am Temperatursensor oder der Steuerungsplatine.
ERROR 1
Fehler am Temperatursensor.
ERROR 3
Fehlermeldung bei geöffneter Tür.
Wenn “ERROR 3” bei geschlossener Tür auftritt, überpüfen Sie,
ob die Tür vollständig geschlossen ist und der Türendschlalter
betätigt wird.
Sollten andere Probleme auftreten oder sich eines der o.g. Probleme nicht lösen lassen,
kontaktieren Sie bitte Ihren Händler oder den Hersteller.
Reparaturen und Veränderungen am Gerät dürfen nur durch von witeg autorisiertem
Personal durchgeführt werden. Zuwiderhandlungen haben den Ausschluss der
Gewährleistung zu Folge und können zu gefährlichen Sach- und Personenschäden
führen.

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
9
9 Technische Daten
WIF-50
WIF-105
WIF-155
Abmessungen
(B×T×H)
Intern (mm)
370x350x419
485x410x533
550x475x600
Extern (mm)
518x637x700
635x695x841
700x760x906
Fassungsvermögen (l)
50
105
155
Heizleistung (W)
200
300
400
Temp.
Bereich
Umgebungstemperatur + 5 °C bis 70 °C.
Genauigkeit
±0,2 °C bei 37 °C, ±0,3 °C bei 50 °C
Schwankung
±0,5°C bei 37°C
±0,9°C bei 50°C
±0,4°C bei 37°C
±0,7°C bei 50°C
Sensor
PT100
Steuerung
±0.1°C
Aufheizzeit
17min. bis 37°C
28min. bis 50°C
17min. bis 37C
30min. bis 50°C
Wiederherstellungszeit
(Tür für 30 Sek. offen)
3min. to 37°C
4min. to 50°C
Regler
Digitale Fuzzy-Regelungstechnik mit Jog-Dial (Drehen + Drücken)
Anzeige
Digitale LCD Anzeige mit Hintergrundbeleuchtung
Timer
99h 59min für Ein- und Abschaltverzögerung, Dauerbetrieb
Material
Intern
Edelstahl (#304)
Extern
Pulver beschichteter Stahl
Innentür
gehärtetes Sicherheitsglas
Einlegeböden
2 Stück; PTFE-beschichtet, höhenverstellbar
Ventilation
Ventilationsöffnung mit Edelstahlkappe, Durchmesser 40 mm
Zirkulation
Umwälzventilator
Sicherheitsvorrichtung
Überhitzungs-, Überstromschutz, Türkontakt
Sonstige
- Speicherfunktion für Betriebsparameter
- Sperrmodus (Jog-Dial Eingabe deaktiviert)
- Signalton bei Fehler und Timer-Ende
- Lüftungsöffnungen mit Edelstahldeckel
Nettogewicht (kg)
46
66
81
Verpackungsgröße
(B x T x H) (mm)
628x752x775
710x731x1.018
731x810x1.018
Versandgewicht (kg)
58
74
92
Leistungsaufnahme
216,3 W
302,9 W
438,1 W
Energie-
aufnahme
bei 100°C
28 Wh
43 Wh
58 Wh
bei 150°C
84 Wh
129 Wh
145 Wh
Spannungsversorgung
AC 230 V, 1N~, 50/60 Hz

www.witeg.de
witeg Labortechnik GmbH, WIF Inkubator
10
10 Garantieurkunde
Garantieurkunde
für
Laborgeräte
Die Qualität und alle Funktionen wurden vom
Hersteller vor dem Versand geprüft.
Wir gewähren Ihnen deshalb vom Zeitpunkt des Kaufdatums
zwei Jahre Garantie.
Beschädigungen durch Naturkatastrophen oder unsachgemäße Nutzung
durch den Kunden sind von dieser Garantie ausgeschlossen.
Bitte vervollständigen Sie anhand Ihrer Rechnung und dem Typenschild
folgende Tabelle:
Artikel
WIF Inkubator
Typ
Seriennummer
Datum
witeg Labortechnik GmbH
Am Bildacker 16
D-97877 Wertheim
TEL: [phone]
FAX: [phone]
Email: [email protected]
www.witeg.de

www.witeg.de
witeg Labortechnik GmbH, WIF Incubator
11
Contents
1 Introduction..............................................................................................................12
2 Safety Instructions...................................................................................................12
2.1 Description of symbols.................................................................................................12
2.2 Instructions ...................................................................................................................12
3 Product description .................................................................................................14
3.1 Key features...................................................................................................................14
3.2 General survey ..............................................................................................................14
3.3 Operating surface..........................................................................................................15
3.4 Term describtion ...........................................................................................................15
4 Positioning the device and commissioning...........................................................16
5 Job description ........................................................................................................16
5.1 Menu structure..............................................................................................................16
5.3 Set turn-on delay...........................................................................................................17
5.4 Set temperature.............................................................................................................17
5.5 Set Offset.......................................................................................................................17
5.6 Key lock.........................................................................................................................17
5.7 Storage function............................................................................................................18
6 Packing contents......................................................................................................18
7 Maintenance and cleaning.......................................................................................18
8 Troubleshooting Guide............................................................................................19
9 Technical data...........................................................................................................20
10 Certificate................................................................................................................21

www.witeg.de
witeg Labortechnik GmbH, WIF Incubator
12
1 Introduction
Thank you for purchasing our WIF Incubator. You did a good choice buying a Wisd product.
Before use, please read this manual and use it properly.
To cover the user’s health and avoid the product’s destruction you have to follow the safety
instructions of the second chapter.
Please keep this operating manual in a save place for future reference and hand it out if you
consign the device to a third person.
Witeg reserves to modify the capsule or make amendments for the improvement of quality and
efficiency without prior notice.
2 Safety Instructions
2.1 Description of symbols
WARNING
Information for avoiding injuries or fatal accidents.
ATTENTION
Safety instruction to avoid a damage of the product.
ATTENTION
Information about technical parameters.
Environment
Information about the operating environment.
WARNING of explosions
Safety instruction to avoid explosions.
ATTENTION to high temperatures
Instructions to avoid injuries caused by high temperatures.
2.2 Instructions
For a safety and faultless using of the device it is indispensable that you read the following
instructions purposely and follow them by the use.
Connect the device only to the suitable power supply. Please have a look to the
identification plate.

www.witeg.de
witeg Labortechnik GmbH, WIF Incubator
13
Use the device only in electric circuits with ground fault circuit interrupter.
Check the power supply cord before you stick it into the electrical outlet.
Do not use power bars to extend the power supply cord.
Only use extension cables with sufficient cable cross section.
Do not touch the device with wet hands during the usage because this might cause an
electrical shock.
If unexpected sound, smell or smog is generated by the device, pull out the main plug and
contact the manufacturer or your supplier immediately.
Disconnect the power supply plug before cleaning or maintenance.
If you use radiation or contaminated samples the responsibility is only up to you.
Pay attention if you open the door, hot air is coming out.
Do not put heat-sensitive items at the device.
Warn all attendees if you leave the device unattended.
Do not clean the scorching device.
Reparations and amendments should only made by witeg authorized people.
Contraventions exclude the warranty.
Use this device only if you read the whole safety instructions.
This device should only used by persons who are familiarized with safety instructions made
for laboratories.
Pay attention that no liquid reach the controller or inward of the capsule.
You have to keep the device clean if you want to get a longer life of it.
Wear corresponding protective work clothing during the usage.
All circuits and electrotechnical components are witeg owned technology. In fact of this it is
necessary that only witeg authorized personal repair the device.
Pull out the power cable if you didn’t want to use the device for a longer time.
It is important that the device stands up on a horizontal and firm subsurface to avoid
vibrations.
If you set the device in a site with vibrations, make sure that the device can not slip away.
The device could get damaged if the vibrations are to strong.
To avoid heat congestion or fires make sure that there is enough space for air circulations.
Avoid direct solar radiation.
Do not use the device near highly combustible materials.
Do not set the device outdoors.

www.witeg.de
witeg Labortechnik GmbH, WIF Incubator
14
It is superiorly to set the device in a good illuminated place to avoid accidents engendered
by handling errors.
To set the device in wet or dusty places could cause overheating, short circuits or fires.
Do not use this device in area with potentially explosive atmosphere.
3 Product description
3.1 Key features
The Wisd WIF Incubator ensures a constant temperature which makes it suitable for
microorganism culture, germination and animal and plant cell culture up to 70 °C. The device
was developed for simplest usage and a very long life.
Key features are as follows:
Simplest control by Jog-Dial knob.
Fast commissioning.
Long life by simply and solid construction.
Time and temperature showed on illuminated LCD.
Storage functions for adjusted time and temperature values.
Turn-off and turn-on delay from one minute up to over 99 hours in one minute steps
adjustable.
Signal sound after end of delay time.
Easy to justify.
Key lock against inadvertent changing of set temperature and time values.
Over temperature an over current protection.
Inner room made of stainless steel.
3.2 General survey
RS232C
Connector
Door handle
Safety
switch
fuse
Ventilation
openings
Controller
Main power

www.witeg.de
witeg Labortechnik GmbH, WIF Incubator
15
3.3 Operating surface
3.4 Term describtion
SV: set value (upper line, in key lock menu item no SV)
PV: present value, measured by the device (lower line, in key lock menu item also upper line)
Main switch
On / off switch.
Timer lamp
Is blinking in menu items for timer modulation
Shines continuous in the key lock menu item.
Heating lamp
Shines if the heater is activated.
Error lamp
Is lightning if the door is opened during heating process or another error is appeared.
Jog-Dial knob
Change SV by turning.
Push the knob for start and stop or probate set values.
Safety switch
The safety switch turns the heating off if your set maximal temperature is overshoot.
Set the maximal temperature rough 10 –20 °C over the desired maximal temperature,
otherwise the device maybe not reaches your set value.
MAIN button
For changing between the different menu items.
SUB button
For reaching the sub menu Items.
RS232C Connector
Monitoring and Controlling with PC by connecting RS232C cable
Jog-Dial
knob
Timer lamp
Heating lamp
Error lamp
LCD Display
MAIN button
SUB button

www.witeg.de
witeg Labortechnik GmbH, WIF Incubator
16
4 Positioning the device and commissioning
1. Follow especially the safety instructions marked with following symbol:
2. Remove the package carefully.
3. If there are any unexpected transport damages, please inform your forwarder and your
costumer service.
4. Before you connect the device with the electrical outlet, please let some time laps until
the device is acclimatised.
5. Make sure that you follow all safety instructions.
6. Connect the device with the power outlet.
7. Switch the device on.
8. Set your values and start the process (look at job description).
5 Job description
5.1 Menu structure
5.2 Set turn-off delay
The turn-off delay timer serves as automatically stop function. It turns off the heating after
elapsing of the timeframe you set.
First menu item after switching the device on is the menu “set turn-off delay”. The timer
lamp is blinking.
The delay time is adjustable from one minute till over 99 hours (00:01 - 99:59) in one
minute steps.
“00:00” stands for endurance run.
Turn the Jog-Dial to choose your desired value and probate it by pushing the
Jog-Dial. The delay time starts to run by probating the value.
Set turn-off delay
Set temperature
Key lock
Set turn-on delay
calibration
Main switch
„Ein“
6
2
3
4
5
1

www.witeg.de
witeg Labortechnik GmbH, WIF Incubator
17
If you want to change the confirmed value, you have to push the Jog-Dial once again.
5.3 Set turn-on delay
The turn-on delay timer serves as automatically start function. It turns on the heating and turn-
off delay timer after the timeframe you set is elapsed.
To reach this sub menu item you have to push the SUB button in the menu “set turn-off
delay”
The delay time is adjustable from one minute till over 99 hours (00:01 - 99:59) in one
minute steps.
Turn the Jog-Dial to choose your desired value and probate it by pushing the
Jog-Dial. The delay time starts to run by probating the value.
If you want to change the confirmed value, you have to push the Jog-Dial once again.
Turn the Shuttle knob clockwise to increase the time and counter-clockwise to reduce it.
You only reach this menu item if there is no turn-off delay time running.
5.4 Set temperature
To reach this menu item you have to push the MAIN button in the menu “set turn-off delay”
The temperature is adjustable from 5 °C till 70 °C in one 0,1°C-steps.
Turn the Jog-Dial to choose your desired value and probate it by pushing the
Jog-Dial. The delay time starts to run by probating the value.
If you want to change the confirmed value, you have to push the Jog-Dial once again.
Turn the Shuttle knob clockwise to increase the temperature and counter-clockwise to
reduce it.
The heating lamp shines, if the heater is activated.
5.5 Set Offset
If the temperature measured by you differs from the temperature the device is showing (PV) you
have the possibility to compensate the divergence by the Offset. So you can balance
differences of about ±10 °C.
The Offset is calculated as follows:
Temperature measured by you –showed temperature (PV) = Offset
To reach this menu you have to use the SUB button in the menu item “set temperature”.
Set the calculated value by turning the Jog-Dial. The Offset will be added to the PV
immediately.
Save the offset by holding the Jog-Dial pushed until the values in PV and SV line starts
blinking.
Push the MAIN button to leave the justification menu.
5.6 Key lock
To avoid accidental changing of the set values, push the MAIN button in the menu item
”set temperature”.
In this menu item can you see the actually temperature in the SV-line and the remaining
time of turn-off delay in the PV-line. The function of the Jog-Dial knob is deactivated.
Press the MAIN button once more to leave the key lock. Than you are in the menu item
“set turn-off delay”.

www.witeg.de
witeg Labortechnik GmbH, WIF Incubator
18
5.7 Storage function
The WIF Incubator includes a storage function for temperature and time values. That is
practical if you want to work with the same parameters often. Then you didn’t need to set them
in every usage.
For storing values you only need to hold the Jog-Dial knob pushed for two seconds.
Successful storing is displayed by blinking of the SV for three times.
Any stored parameters are erasable. Turn the value with the Jug-Shuttle till “0” and then
hold the knob pressed for two seconds.
If you want to overwrite a value it is not necessary to erase the old one. Set the desired
value and use the Jog-Dial knob for storing.
6 Packing contents
quantum
denomination
1
WIF Incubator
2
ceramic coated shelve
4
shelve holder
1
operating manual
1
connection cable
7 Maintenance and cleaning
Please read the whole safety instructions before you start to maintain or clean the
device.
Pull the power plug out of the electrical outlet.
Only use care cleaning agents and soft cleaning rags.
Organic lotions, strong chemicals and rough cleaning rags can damage the device.
If you not want to use the device for a long time, pull of the power plug and keep it dry in
the package.
Only use original spare parts.
