X-GLOO XX0146 User manual

X GLOO ® . Windeckstr. 4 . 83250 Marquartstein . GERMANY
Tel: [phone] - 60 . xgloo.com . [e-mail]
IMPORTANT INFORMATION
• This user’s manual is intended to familiarize you with the operation
of the product. Keep this manual in a safe place for future
reference.
• The product is not a toy. Keep it out of the reach of children
and animals.
• Modifying or altering the product is prohibited!
• Never open the product by yourself. Never repair the product
yourself!
• Handle the product carefully. It can be damaged by shock, bumps,
or by falling from even modest heights.
• Keep the product away from extreme heat and direct sunlight.
• Never submerge the product in water or other liquids.
• Dimmer Box IP54 protected from low-pressure water jets
• Clean the LED light using a damp cloth and dry it well afterward.
Do not use aggressive cleaning agents.
• Store the LED light in a dry place.
• Subject to technical changes and modifications!
IMPORTANT INFORMATION FOR DISPOSAL: This electrical
appliance cannot be disposed of with household waste. For
proper disposal, please contact the public collection points
in your municipality. Details of the location of collection
points and of the possible quantity restrictions per day /
month / year can be acquired through the respective muni-
cipality.

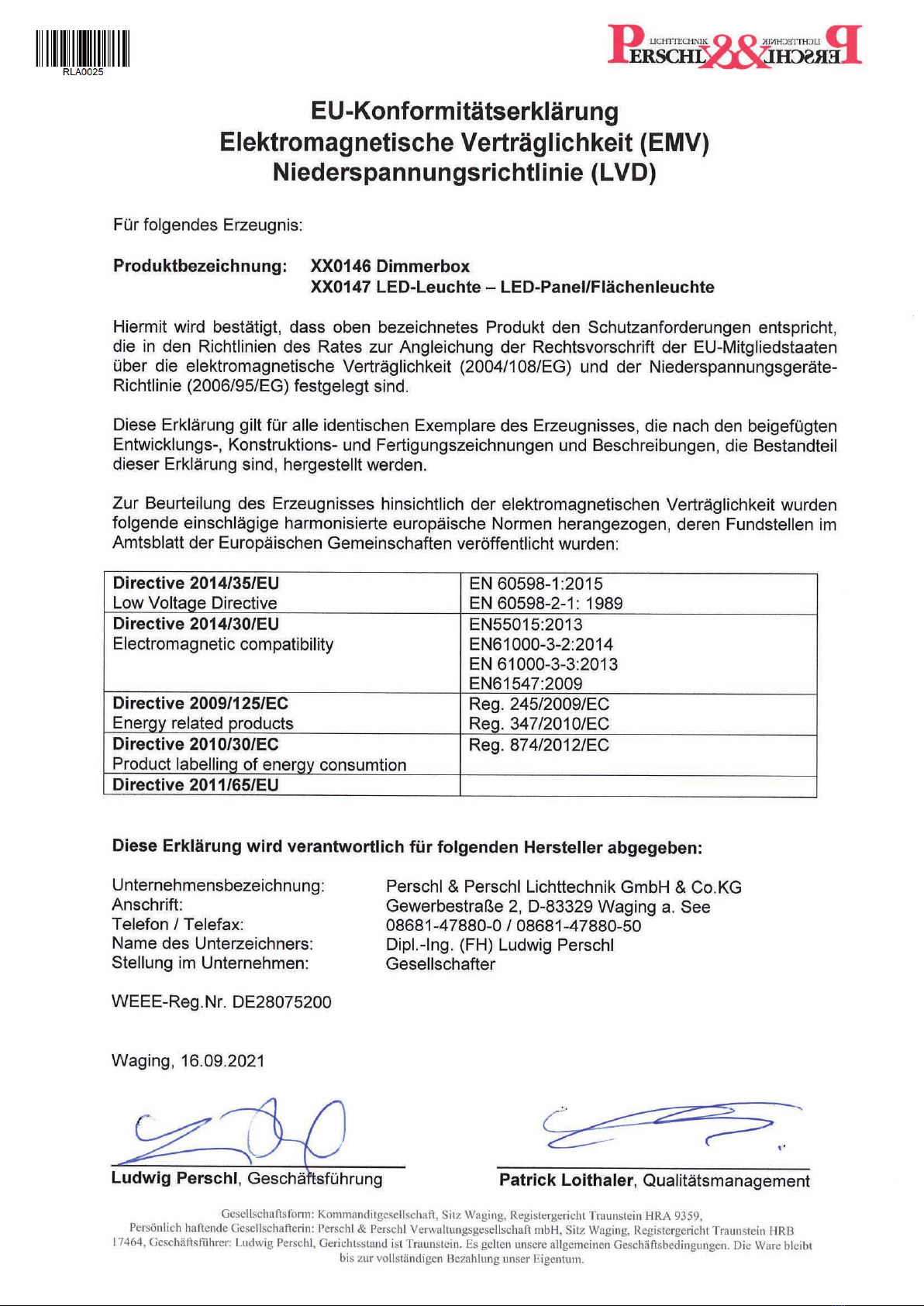

SPECIFICATIONS (AT 100% LIGHT INTENSITY)
Light output: 1800 Lumen | Dimming: with dimmer (3)
Energy use: 18 Watt | Operating voltage: 42V
Power supply: 100-277V AC | LED: 18 Watt Protection Class
Circular connector: IP68 | Case dimmer box: IP54
Energy-eciency class: A | Light temprature: 4000K
LED light dimensions: 295x295x7 mm | WEEE-Nr.: DE28075200
Thank you for purchasing this LED Lighting Kit with
high-power LED light and included dimmer function.
Please read this user’s manual and follow all
instructions and tips regarding the proper use of your
new LED Lighting Kit.
CONTENTS OF DELIVERY
1x - LED light
1x - dimmer box including 230V power cable
1x - LED lighting mount
INSTALLATION AND USE
1. Close the connection (2) between the LED light (1) and the dimmer
box (3) (make sure that the connection is correctly and snugly
closed by turning the barrel around the connection clockwise).
2. It is easiest to install the LED Lighting Kit during the setup of your
Event Tent, just after inflating
three of the four Tubes. Take the
long end of webbing on the LED
light and loop it over the tube
intersection (6). Connect it to the
buckle on the other side of the
LED light. Tighten the webbing
so the light is held snugly against
the Tubes.
3. Next, extend the four toggles
on the LED lighting mount and
connect them to the loops on the
inside of the Tubes of the Event
Tent (7).
4. Tuck the cable underneath the
Roof so that it follows one Tube
all the way to the ground (8). The
fourth Tube can now be inflated.
5. The dimmer box (3) can be safely
stored on the ground.
Stepless adjustment of the LED
light brightness is possible with
the dimmer box (3).
Remove the LED Lighting Kit from
your Tent using the steps above in
reverse order. Ensure that the LED
light does not hit the ground when deflating your Tent!
6
7
8
LED LIGHTING KIT | MANUAL
LED Panel (1), Connector (2), Dimmer box (3) Power plug (4)
2
13
4
1 1,5 m

X GLOO ® . Windeckstr. 4 . 83250 Marquartstein . GERMANY
Tel: [phone] - 60 . xgloo.com . [e-mail]
WICHTIGE HINWEISE
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise
dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung
daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Das Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der
Reichweite von Kindern und Tieren auf.
• Ein Umbauen oder Verändern des Produktes ist verboten!
• Önen Sie das Produkt niemals eigenmächtig.
Führen Sie Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge
oder Fall aus bereits geringer Höhe unter Umständen beschädigt
werden.
• Halten Sie das Produkt fern von extremer Hitze und direkter
Sonneneinstrahlung.
• Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
• Dimmer Box IP54 strahlwassergeschützt.
• Reinigen Sie die LED Panelleuchte mit einem feuchten Tuch und
trocknen Sie sie danach gut ab. Verwenden Sie keine aggressiven
Reinigungsmittel.
• Bewahren Sie die LED Panelleuchte an einem trockenen Ort auf.
• Technische Änderungen und Irrtümer vorbehalten!
WICHTIGE HINWEISE ZUR ENTSORGUNG: Dieses Elektrogerät
gehört nicht in den Hausmüll. Für die fachgerechte Entsor-
gung wenden Sie sich bitte an die öentlichen Sammel-
stellen in Ihrer Gemeinde. Einzelheiten zum Standort einer
solchen Sammelstelle und über ggf. vorhandene Mengenbe-
schränkungen pro Tag / Monat / Jahr entnehmen
Sie bitte den Informationen der jeweiligen Gemeinde.
TECHNISCHE DATEN (100% LEUCHTKRAFT)
Lichtstrom: 1800 Lumen | Dimmbarkeit: mittels Potentiometer (3)
Leistung: 18 Watt | Betriebsstrom-LED: 450mA
Stromversorgung: 100-277V AC | LED: 18 Watt Schutzklasse
Rundstecker: IP68 | Gehäuse Dimmerbox IP54
Energieezienzklasse: A | Farbtemperatur: 4000K
Maße LED-Leuchte: 295x295x7 mm | WEEE-Nr.: DE28075200
Vielen Dank für den Kauf dieses LED Licht-Sets mit
Hochleistungs-LED, inkl. Dimmfunktion. Bitte lesen
Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues
LED Licht-Set optimal einsetzen können.
LIEFERUMFANG
1x - LED-Leuchte
1x - Dimmer Box incl. 230V Anschlusskabel
1x - LED-Aufhängung
VERWENDUNG
1. Verbinden Sie den Connector (2) zwischen LED Leuchte (1) und
Dimmer Box (3) Achten Sie dabei auf eine korrekte Verbindung
und verschließen Sie den Connector mittels Drehbewegung im
Uhrzeigersinn.
2. Am einfachsten hängen Sie
das LED Licht-Set während des
Aufbaus ein. Sobald Sie den 3.
Fuß aufgeblasen haben, führen
Sie den Spanngurt der LED
Leuchte am Dachkreuz um die
Tubes. Dann klicken Sie diesen
am entsprechenden Gegenstück
ein (6) und spannen ihn über das
Gurtband nach.
3. Verbinden Sie die vier Ecken
der LED Aufhängung mittels
Kunststoknebel an den
entsprechenden vier Schlaufen
am Tubeinneren (7).
4. Führen Sie das angesteckte Kabel
von der Dachkreuzmitte nach
unten. Schieben Sie es zwischen
Dach und Tube ein (8) und blasen
Sie anschließend den vierten
Tube auf.
5. Sie können nun die Dimmer Box
(3) auf den Boden legen und den
Schuko-Stecker einstecken.
Die Dimmer Box (3) ermöglicht die
stufenlose Regelung der Helligkeit
bis zur Abschaltung.
Der Abbau erfolgt in umgekehrter Reihenfolge. Achten Sie darauf,
dass das X GLOO LED Licht-Set nicht auf den Boden fällt, während
sich der erste Säule entleert.
LED Panel (1), Connector (2), Dimmer Box (3) Netzstecker (4)
6
7
8
LED LICHT SET | BEDIENUNGSANLEITUNG
2
13
4
1 1,5 m
