Xantrex XPL 18-3 User manual

XPL Series Linear
DC Power Supply
XPL 18-3
XPL 30-1
XPL 30-2
XPL 30-2D
XPL 30-2T
XPL 56-1
Operating Manual

About Xantrex
Xantrex Technology Inc. is a world-leading supplier of advanced power electronics and controls
with products from 50 watt mobile units to one MW utility-scale systems for wind, solar, batteries,
fuel cells, microturbines, and backup power applications in both grid-connected and stand-alone
systems. Xantrex products include inverters, battery chargers, programmable power supplies,
and variable speed drives that convert, supply, control, clean, and distribute electrical power.
Trademarks
XPL series is a trademark of Xantrex International. Xantrex is a registered trademark of Xantrex
International.
Other trademarks, registered trademarks, and product names are the property of their respective
owners and are used herein for identification purposes only.
Notice of Copyright
© Xantrex International. All rights reserved.
Disclaimer
UNLESS SPECIFICALLY AGREED TO IN WRITING, XANTREX TECHNOLOGY INC.
(“XANTREX”)
(a) MAKES NO WARRANTY AS TO THE ACCURACY, SUFFICIENCY OR SUITABILITY OF
ANY TECHNICAL OR OTHER INFORMATION PROVIDED IN ITS MANUALS OR OTHER
DOCUMENTATION.
(b) ASSUMES NO RESPONSIBILITY OR LIABILITY FOR LOSS OR DAMAGE, WHETHER
DIRECT, INDIRECT, CONSEQUENTIAL OR INCIDENTAL, WHICH MIGHT ARISE OUT
OF THE USE OF SUCH INFORMATION. THE USE OF ANY SUCH INFORMATION WILL
BE ENTIRELY AT THE USER’S RISK.
Date and Revision
October 2007 - Revision 5
Part Number
975-0100-01-05
Contact Information
Telephone: [phone] (toll free in North America)
1-858-450-0085 (direct)
Fax: [phone]
Email: [email protected]
Web: www.xantrex.com
1

Introduction
The XPL series provides medium levels of power (up to 125 watts) in a compact and attractive
case style using linear regulation.
High resolution controls allow precise setting of voltage and current levels which are indicated on
accurate and highly legible digital meters.
Excellent line and load regulation is matched by very low noise and good transient response.
Improved power efficiency ensures that the units require no fan cooling.
The XPL 30-2D has two independent isolated outputs each with a 0 to 30V, 0 to 2A capability. The
outputs operate in constant voltage or constant current mode with automatic crossover and mode
indication. Each output has its own on-off switch. The outputs can be wired in either series or
parallel to provide voltages up to 60 volts or currents up to 4 amps. The XPL 30-2T has, in
addition, an Auxiliary ‘logic voltage’ output with a 2A current capability. This output can be preset
between 1.5 volts and 5 volts via a front panel control.
The XPL 18-3, XPL 30-1, XPL 30-2 and XPL 56-1 are single output supplies capable of supplying
up to 15V/5A, 18V/3.3A, 30V/1A, 30V/2A, 30V/3A or 56V/1.1A respectively.
The XPL series incorporates separate digital voltage and current meters on each output. The
meters use bright 14mm (0.56”) LED displays and have an update rate of 4 per second providing
near instantaneous response. Simultaneous metering of voltage and current provides accurate
information “at a glance” and avoids any possibility of misinterpretation. When an output switch is
set to “off”, the current limit setting is displayed enabling conditions to be set before the load is
connected. With the right-hand main output off the right-hand meters can be used to momentarily
display the preset Auxiliary voltage and current limit.
The XPL series has been designed to meet the stringent requirements of relevant IEC standards
for safety and EMC. All outputs are intrinsically short circuit proof, and are protected against
external voltages and reverse currents.
Table of Contents
Introduction 2
Specification 3
EMC 5
Safety 6
Installation 7
Operation - Main Outputs 8
Operation – Auxiliary Output 9
Operation - General 9
Calibration 10
Maintenance 11
Instructions en Francais 12
Bedienungsanleitung auf Deutsch 17
Istruzioni in Italiano 22
Instrucciones en Español 27
Warranty Information 32
2

Specification
MAIN OUTPUTS
Voltage Range: 0V to 18V minimum (XPL 18-3)
0V to 30V minimum (XPL 30-1, XPL 30-2, XPL 30-2D, XPL 30-2T)
0 to 56V minimum (XPL 56-1)
Current Range: 0A to 1A minimum (XPL 30-1)
0A to 1.1A minimum (XPL 56-1)
0A to 2A minimum (XPL 30-2, XPL 30-2D, XPL 30-2T)
0A to 3.3A minimum (XPL 18-3)
Voltage Setting: By coarse and fine controls.
Current Setting: By single logarithmic control.
Operating Mode: Constant voltage or constant current with automatic cross-over.
Output Switch: Electronic. Preset voltage and current displayed when off.
Output Terminals: Universal 4mm safety binding posts on 19mm (0.75”) pitch.
Output Impedance: Typically <5mΩin constant voltage mode.
Typically >50kΩin constant current mode.
Output Protection: Outputs will withstand forward voltages of up to 20V above the rated
output voltage. Reverse protection by diode clamp for currents up to 3A.
Load Regulation: <0.01% of maximum output for 90% load change.
Line Regulation: <0.01% of maximum output for 10% line change.
Ripple & Noise:
(20MHz bandwidth)
Typically <1mVrms (CV mode).
Transient Load Response: <20µs to within 50mV of set level for 90% load change.
Temperature Coefficient: Typically <100ppm/°C.
Status Indication: Output on lamp. Constant current mode lamp.
METER SPECIFICATIONS (Main Outputs)
Meter Types: Dual 3 digit meters with 14mm (0.56") LEDs. Reading rate 4 Hz.
Meter Resolutions: 100mV, 10mA.
Meter Accuracies: Voltage 0.3% of reading ± 1 digit.
Current 0.6% of reading ± 1 digit.
AUXILIARY LOGIC OUTPUT (XPL30-2T only)
Voltage: Variable <1.5V to >5V by front panel control.
Meter Voltage Accuracy: 0.3% ± 1 digit.
Current Limit: 2A minimum.
Output Protection: Output will withstand up to 7V forward voltage. Diode clamp reverse
protection for currents up to 3A.
Ripple & Noise
(20MHz bandwidth):
Typically <5mVrms, <15mVpk-pk (CV mode).
Load Regulation: <3% for 90% load change.
Line Regulation: <0.2% for 10% line voltage change.
Status Indication: UNREG lamp.
3

GENERAL
AC Input: 230V AC or 115VAC ± 10%, 50/60Hz. Installation Category II.
Power Consumption: XPL 30-1: 85VA max;
XPL 30-2/XPL 18-3/XPL 56-1: 160VA max;
XPL 30-2D/XPL 30-2T: 320VA max.
Operating Range: +5ºC to +40ºC, 20% to 80% RH.
Storage Range: −40ºC to + 70ºC.
Environmental: Indoor use at altitudes up to 2000m, Pollution Degree 2.
Safety: Complies with EN61010-1.
EMC: Complies with EN61326.
Size: Singles: 140 x 160 x 295 mm (WxHxD).
Dual & Triple: 260 x 160 x 295 mm (WxHxD).
Weight: XPL 30-1: 3.1kg;
XPL 30-2/XPL 18-3/XPL 56-1: 4.1kg;
XPL 30-2D/XPL 30-2T: 7.4kg.
4

EMC
This instrument has been designed to meet the requirements of the EMC Directive 89/336/EEC.
Compliance was demonstrated by meeting the test limits of the following standards:
Emissions
EN61326 (1998) EMC product standard for Electrical Equipment for Measurement, Control and
Laboratory Use. Test limits used were:
a) Radiated: Class B
b) Conducted: Class B
c) Harmonics: EN61000-3-2 (2000) Class A; the instrument is Class A by product category.
Immunity
EN61326 (1998) EMC product standard for Electrical Equipment for Measurement, Control and
Laboratory Use.
Test methods, limits and performance achieved were:
a) EN61000-4-2 (1995) Electrostatic Discharge : 4kV air, 4kV contact, Performance A.
b) EN61000-4-3 (1997) Electromagnetic Field, 3V/m, 80% AM at 1kHz, Performance B.
c) EN61000-4-11 (1994) Voltage Interrupt, 1 cycle, 100%, Performance B.
d) EN61000-4-4 (1995) Fast Transient, 1kV peak (AC line), 0.5kV peak (DC Outputs),
Performance B.
e) EN61000-4-5 (1995) Surge, 0.5kV (line to line), 1kV (line to ground), Performance B.
f) EN61000-4-6 (1996) Conducted RF, 3V, 80% AM at 1kHz (AC line only; DC Output
connections <3m not tested), Performance A.
According to EN61326 the definitions of performance criteria are:
Performance criterion A: ‘During test normal performance within the specification limits.’
Performance criterion B: ‘During test, temporary degradation, or loss of function or
performance which is self-recovering’.
Performance criterion C: ‘During test, temporary degradation, or loss of function or
performance which requires operator intervention or system reset occurs.’
Where Performance B is stated it is because DC Output regulation may deviate beyond
Specification limits under the test conditions. However, the possible deviations are still small and
unlikely to be a problem in practice.
Note that if operation in a high RF field is unavoidable it is good practice to connect the PSU to
the target system using screened leads which have been passed (together) through an absorbing
ferrite sleeve fitted close to the PSU terminals.
Cautions
To ensure continued compliance with the EMC directive observe the following precautions:
a) after opening the case for any reason ensure that all signal and ground connections are
remade correctly and that case screws are correctly refitted and tightened.
b) In the event of part replacement becoming necessary, only use components of an identical
type, see the Service Manual.
5

Safety
This power supply is a Safety Class I instrument according to IEC classification and has been
designed to meet the requirements of EN61010-1 (Safety Requirements for Electrical Equipment
for Measurement, Control and Laboratory Use). It is an Installation Category II instrument
intended for operation from a normal single phase supply.
This instrument has been tested in accordance with EN61010-1 and has been supplied in a safe
condition. This instruction manual contains some information and warnings which have to be
followed by the user to ensure safe operation and to retain the instrument in a safe condition.
This instrument has been designed for indoor use in a Pollution Degree 2 environment in the
temperature range 5°C to 40°C, 20% - 80% RH (non-condensing). It may occasionally be
subjected to temperatures between +5°C and –10°C without degradation of its safety. Do not
operate while condensation is present.
Use of this instrument in a manner not specified by these instructions may impair the safety
protection provided. Do not operate the instrument outside its rated supply voltages or
environmental range.
WARNING! THIS INSTRUMENT MUST BE EARTHED
Any interruption of the mains earth conductor inside or outside the instrument will make the
instrument dangerous. Intentional interruption is prohibited. The protective action must not be
negated by the use of an extension cord without a protective conductor.
When the instrument is connected to its supply, terminals may be live and opening the covers or
removal of parts (except those to which access can be gained by hand) is likely to expose live
parts. The apparatus shall be disconnected from all voltage sources before it is opened for any
adjustment, replacement, maintenance or repair. Capacitors inside the power supply may still be
charged even if the power supply has been disconnected from all voltage sources but will be
safely discharged about 1 minute after switching off power.
Any adjustment, maintenance and repair of the opened instrument under voltage shall be avoided
as far as possible and, if inevitable, shall be carried out only by a skilled person who is aware of
the hazard involved.
If the instrument is clearly defective, has been subject to mechanical damage, excessive moisture
or chemical corrosion the safety protection may be impaired and the apparatus should be
withdrawn from use and returned for checking and repair.
Make sure that only fuses with the required rated current and of the specified type are used for
replacement. The use of makeshift fuses and the short-circuiting of fuse holders is prohibited.
Do not wet the instrument when cleaning it. The following symbols are used on the instrument
and in this manual:-
Earth (ground) terminal.
mains supply OFF.
l mains supply ON.
alternating current (ac)
direct current (dc)
6

Installation
Mains Operating Voltage
Check that the instrument operating voltage marked on the rear panel is suitable for the local
supply. Should it be necessary to change the operating voltage, proceed as follows:
1. Ensure that the instrument is disconnected from the AC supply.
2. Remove the screws holding the case upper and handle and lift off the case upper.

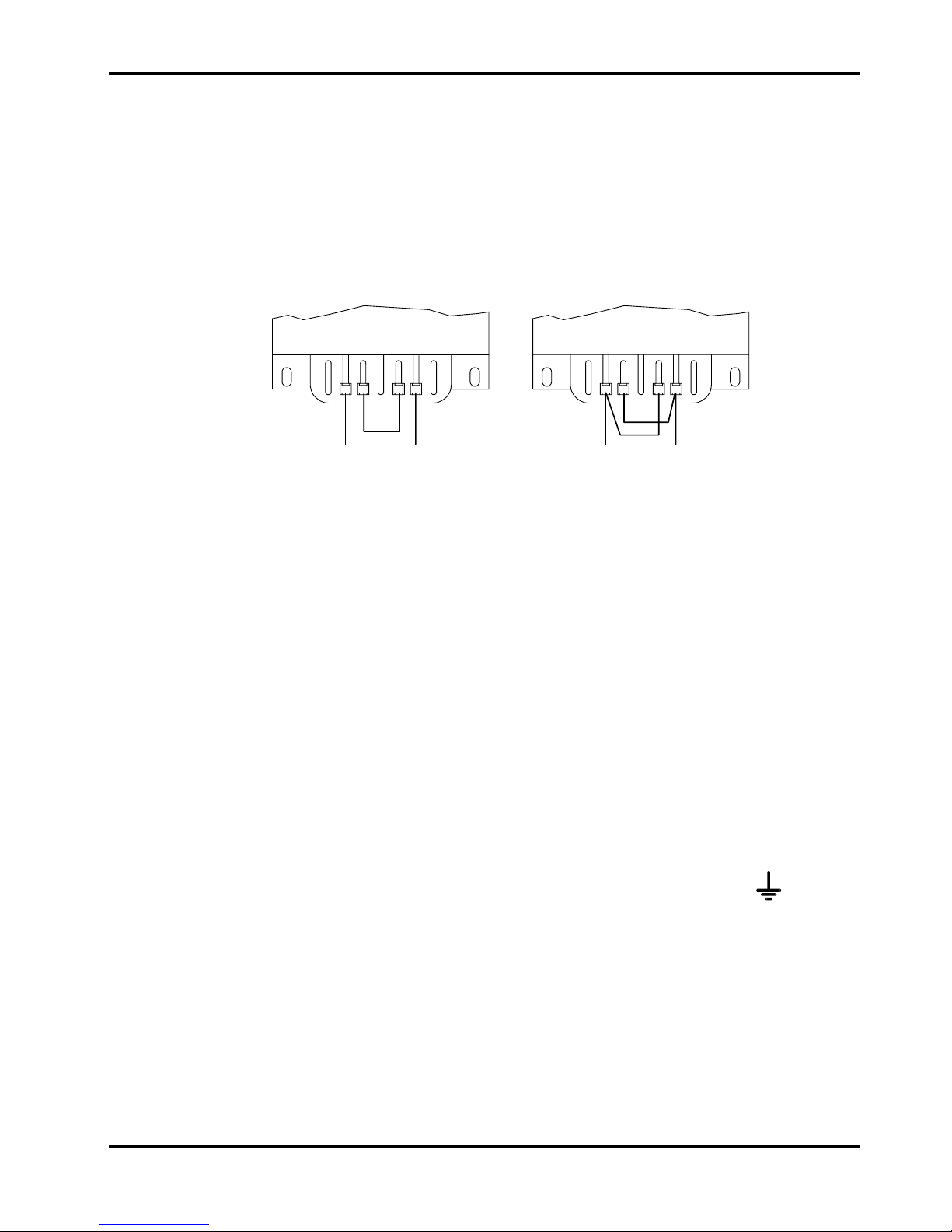

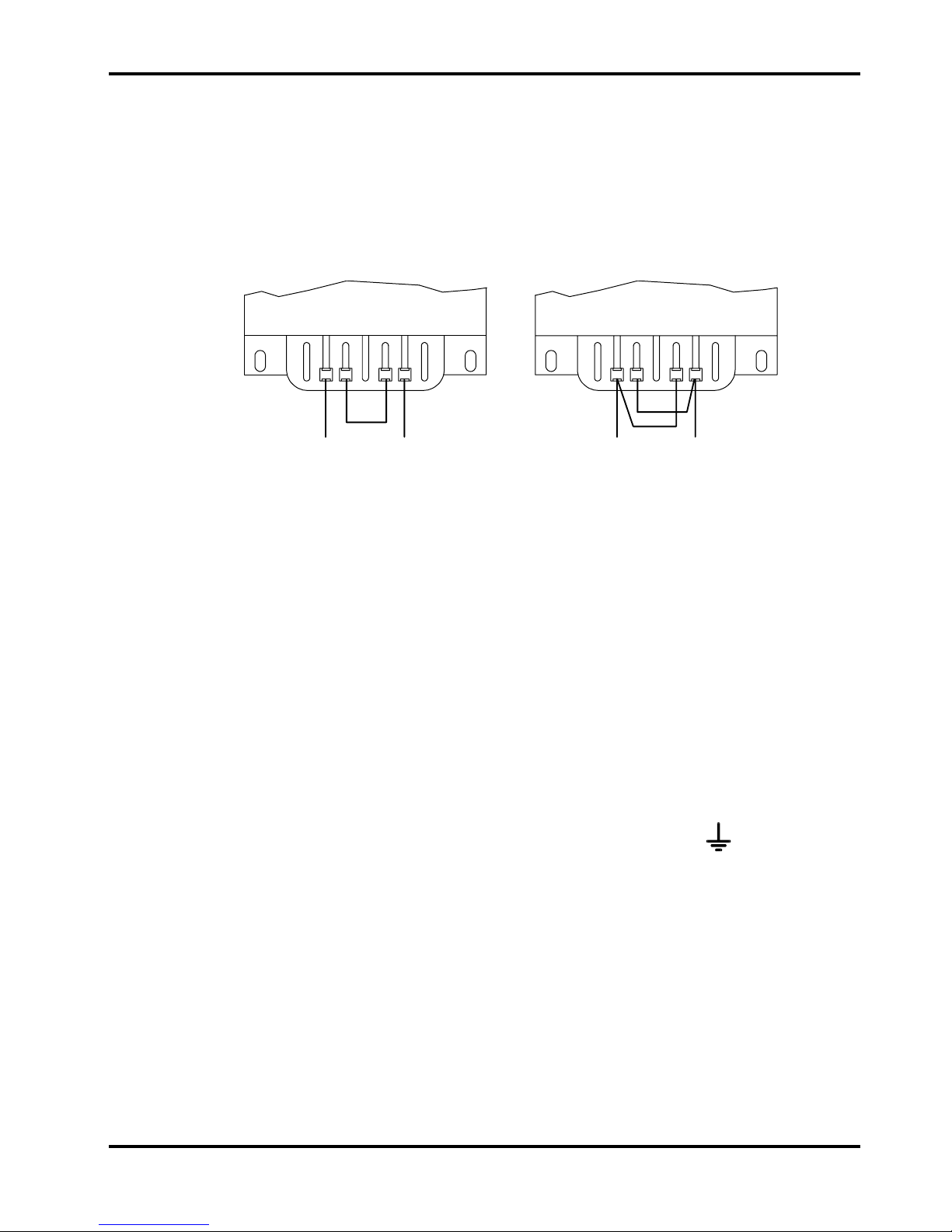

3. Change the transformer connections following the diagram below:
230V Operation 115V Operation
BLUE BROWN BLUE BROWN
4. Re-assemble in the reverse order.
5. To comply with safety standard requirements the operating voltage marked on the rear panel
must be changed to clearly show the new voltage setting.
Fuse
The AC fuse is located in the fuse drawer in the lower part of the IEC inlet connector. To change
the fuse remove the line cord and open the fuse drawer with a suitable tool.
The correct fuse type is 20 x 5mm 250V HBC time-lag with the following rating:
Model 230V 115V
30V/1A 800mA (T) 1.6A (T)
30V/2A; 18V/3.3A; 56V/1.1A 1.25A (T) 2.5A (T)
30V/3A; 15V/5A 1.6A (T) 3.15A (T)
Dual and Triple 2.5A (T) 4A (T)
Make sure that only fuses with the required current rating and of the specified type are used for
replacement. The use of makeshift fuses and the short-circuiting of fuseholders are prohibited.
Mains Lead
When a three core mains lead with bare ends is provided this should be connected as follows:
BROWN - MAINS LIVE
BLUE - MAINS NEUTRAL
GREEN/YELLOW - EARTH Safety Earth Symbol
As the colours of the wires in the mains lead of this apparatus may not correspond with the
coloured markings identifying the terminals in your plug proceed as follows:
The wire which is coloured green-and-yellow must be connected to the terminal in the plug which
is marked by the letter E or by the safety earth symbol shown above or coloured green or green-
and-yellow.
The wire which is coloured blue must be connected to the terminal which is marked with the letter
N or coloured black.
The wire which is coloured brown must be connected to the terminal which is marked with the
letter L or coloured red.
WARNING! THIS INSTRUMENT MUST BE EARTHED.
Any interruption of the mains earth conductor inside or outside the instrument will make the
instrument dangerous. Intentional interruption is prohibited.
7

Operation - Main Outputs
Setting Up the Output
With the POWER switch on (l) and the output OFF the output voltage and current limit can
be accurately preset using the VOLTAGE and CURRENT controls; the left-hand meter shows the
set voltage and the right-hand meter shows the set maximum current.
When the output switch is switched ON, the lamp lights; the left-hand meter now shows the
actual voltage and the right-hand meter the actual load current.
Constant Voltage
The output voltage is adjusted using the coarse and fine VOLTAGE controls; the CURRENT
control sets the maximum current that can be supplied.
Constant Current
If the load resistance is low enough such that, at the output voltage set, a current greater than the
current limit setting would flow, the power supply will automatically move into constant current
operation. The current output is adjusted by the CURRENT control and the VOLTAGE controls
set the maximum voltage that can be generated.
The CC lamp lights to show constant current mode.
Instantaneous Current Output
The current limit control can be set to limit the continuous output current to levels down to 10mA.
However, in common with all precision bench power supplies, a capacitor is connected across the
output to maintain stability and good transient response. This capacitor charges to the output
voltage and short-circuiting of the output will produce a current pulse as the capacitor discharges
which is independent of the current limit setting.
Efficiency
To improve efficiency at low output levels the overhead voltage to the output regulators is
automatically switched by a relay to a lower voltage; hysteresis at the threshold point prevents
unnecessary switching when the output voltage is set at about that level. Apart from an audible
‘click’ the user will be unaware that the relay has switched; there will be no disturbance on the
output. The higher power 15V/5A and 30V/3A models use electronic pre-regulation, instead of
relay control, to maintain a low overhead voltage.
Protection
The output has intrinsic short-circuit protection and is protected from reverse voltages by a diode;
the continuous reverse current must not exceed 3 Amps, although transients can be much higher.
In common with all series regulated single-ended power supplies, the unit is not capable of
sinking current provided from an external source.
If a voltage greater than the set output voltage of the unit is applied from an external source, the
internal regulator will turn off, no current will flow, and the voltage meter will read the applied
voltage. No damage will result providing the applied voltage does not exceed the maximum
output voltage of the power supply by more than 20 Volts. Application of a voltage greater than
this is prohibited.
8

Operation – Auxiliary Output
Output Voltage
The output voltage can be set between 1.5V and 5.0V using the front panel rotary adjustment
beside the centre terminals. With the right-hand main output OFF, pressing the SHOW AUX
PRESET button will display the AUX output voltage and current limit on the right-hand meters.
Current Limit
The output will go into current limit above 2A; the UNREG lamp lights in this condition.
Protection
The output has intrinsic short-circuit protection and is protected from reverse voltages by a diode;
the continuous reverse current must not exceed 3 Amps, although transients can be much higher.
The output is protected against external forward voltages up to 16 Volts.
Operation - General
Connections
All connections are made from the front panel.
The load should be connected to the positive (red) and negative (black) terminals marked
OUTPUT. Both are fully floating and either can be connected to ground.
The terminal marked is connected to the chassis and safety earth ground.
Series or Parallel Connection with Other Outputs
The outputs of the power supply are fully floating and may be used in series with other power
supply units to generate high DC voltages up to 300V DC.
The maximum permissible voltage between any terminal and earth ground ( ) is 300VDC; the
maximum permissible voltage between either terminal of one output and any terminal of another
output on the same supply is also 300VDC.
WARNING! Such voltages are exceedingly hazardous and great care should be taken to shield
the output terminals for such use. On no account should the output terminals be touched when
the unit is switched on under such use. All connections to the terminals must be made with the
power switched off on all units.
It should be noted that the unit can only source current and cannot sink it, thus units cannot be
series connected in anti-phase.
The unit can be connected in parallel with others to produce higher currents. Where several units
are connected in parallel, the output voltage will be equal to that of the unit with the highest output
voltage setting until the current drawn exceeds its current limit setting, upon which the output will
fall to that of the next highest setting, and so on. In constant current mode, units can be
connected in parallel to provide a current equal to the sum of the current limit settings.
Ventilation
The power supply can generate significant heat at full power. The supply relies on convection
cooling only and it is therefore important that ventilation is never restricted if performance and
safety are to be maintained.
9

Calibration
Allow at least 5 minutes warm-up before commencing calibration.
Access to Calibration Adjustments
All adjustments are on the front panel control board; all the trimmers are adjusted from the
reverse side of the board through holes in the board. To gain access to the board it is necessary
to remove the top cover.
WARNING!
When the instrument is connected to its supply the removal of covers is likely to expose live parts.
The instrument should be disconnected from all voltage sources before it is opened for any
adjustment, replacement, maintenance or repair. Capacitors inside the power supply may still be
charged even if the power supply has been disconnected from all voltage sources but will be
safely discharged about 1 minute after switching off power.
Any adjustment, maintenance and repair of the opened instrument under voltage shall be avoided
as far as possible and, if inevitable, shall be carried out only by a skilled person who is aware of
the hazard involved.
Remove the 6 side screws and two handle screws to release the top cover.
Component adjustment references are given as Channel A/ Channel B, e.g. VR5/VR105;
Channel A is the left-hand output. For single output supplies use Channel A references.
Limits given are for 30V units; values in [ ] brackets are for 18V and 56V models respectively.

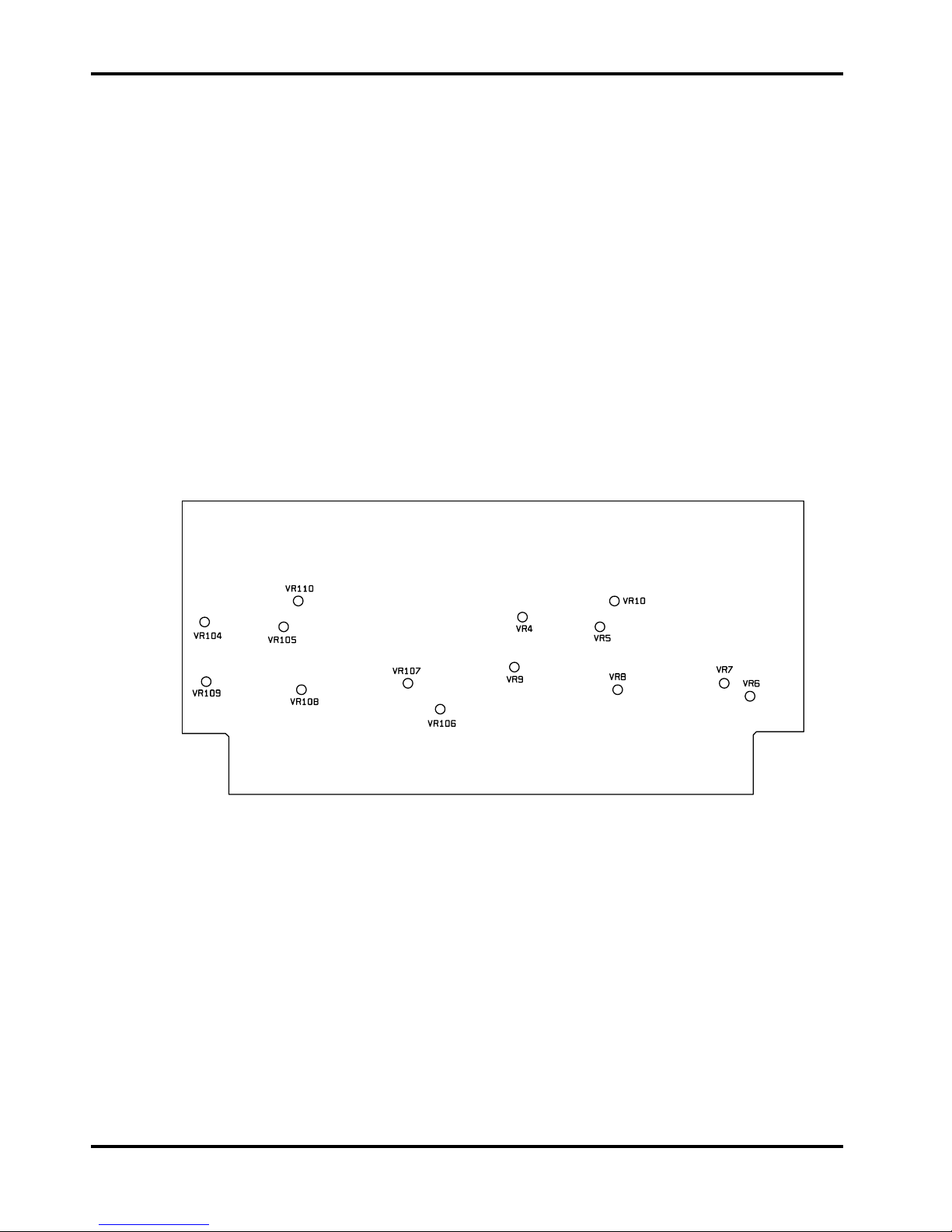

Control pcb calibration points (viewed from rear)
Equipment Required
A 5½ digit multimeter with better than 0·05% accuracy on dc volts and better than 0·1% accuracy
on dc current (to 5A); alternatively use a precision shunt for current measurement.
Use a rheostat or other high power load arrangement to provide up to 2A load at 30V
[3A/18V,1A/56V].
Voltage Calibration
Connect the DMM (set to Volts) across the output. Set voltage and current controls to minimum.
Switch output ON (Check LED is on) and check for a reading of 00·0V ± 0·1V on the Volts display
and DMM; check the Amps display reads 0·00 ± 0·01A.
Set voltage and current controls to maximum. Adjust VR5/VR105 (maximum output volts) for a
reading of 30·8 [18·3, 56·4] on the DMM. Adjust VR6/VR106 (measured output volts) until the
Volts display matches the reading on the external DMM.
Switch output OFF. Adjust VR10/110 (preset volts) until the Volts display shows 30·8 [18·3, 56·4].
10

Current Calibration
Switch output OFF. Set output voltage to nominally 2V. Set current control to minimum. Connect
the DMM (set to Amps) and load in series across the output. Switch output ON.
Adjust VR8/108 (offset compensation of current control error amp) for a reading of 0·003A
± ·001A on the DMM. Check that the CC LED is ON.
Increase voltage controls and current control to maximum. Adjust load until the DMM reads 2·00A
[3·00, 1·00] ± 0·02A. Adjust VR7/107 (measured output current) until the Amps display matches
the DMM reading.
Reduce load until the CC LED is ON. Adjust VR4/104 (maximum output current) until the Amps
display shows 2·05 [3·34, 1·13].
Voltage Regulation
Connect the DMM (set to Volts) across the output, no load, output ON.
Adjust voltage controls for a reading of 18.xxxx on the DMM; note exact reading.
Connect load, set current control to maximum and adjust load for 2A [3A, 1A] output current.
Note that the DMM should be connected at the ‘back’ of the output terminals, closest to the
internal sense connection, and the load plugged in to the 4mm sockets of the terminals. Adjust
VR9/109 (differential voltage gain) until the external DMM matches the previous reading exactly.
1·5V/5V Output
Connect the DMM to the output. Use the front panel control to adjust the output to 5.0x Volts.
With the right-hand Main output OFF, press the SHOW AUX PRESET button to display the AUX
OUT voltage; adjust VR1 on the 1.5V/5V pcb until the display reads 5.0V.
Relay Changeover Voltage Check (not XPL30-1)
With no load connected set the output voltage to approximately 12V. Increase the voltage
gradually and check that the relay changeover occurs (audible click) at between 14·0V and 14·5V
[10·3/10·9V, 25·9/26·7V].
After the relay has changed over reduce the voltage gradually and check that the relay changes
back at between 13·3V and 13·9V [9·7/10·3V, 24·6/25·4V].
Maintenance
The Manufacturers or their agents overseas will provide repair for any unit developing a fault.
Where owners wish to undertake their own maintenance work, this should only be done by skilled
personnel in conjunction with the service manual which may be purchased directly from the
Manufacturers or their agents overseas.
Cleaning
If the PSU requires cleaning use a cloth that is only lightly dampened with water or a mild
detergent. Polish the display window with a soft dry cloth.
WARNING! TO AVOID ELECTRIC SHOCK, OR DAMAGE TO THE PSU, NEVER ALLOW
WATER TO GET INSIDE THE CASE. TO AVOID DAMAGE TO THE CASE OR DISPLAY
WINDOW NEVER CLEAN WITH SOLVENTS.
11

Sécurité
Cet instrument est de Classe de sécurité 1 suivant la classification IEC et il a été construit pour
satisfaire aux impératifs EN61010-1 (impératifs de sécurité pour le matériel électrique en vue de
mesure, commande et utilisation en laboratoire). Il s'agit d'un instrument d'installation Catégorie II
devant être exploité depuis une alimentation monophasée habituelle.
Cet instrument a été soumis à des essais conformément à EN61010-1 et il a été fourni en tout
état de sécurité. Ce manuel d'instructions contient des informations et avertissements qui doivent
être suivis par l'utilisateur afin d'assurer un fonctionnement de toute sécurité et de conserver
l'instrument dans un état de bonne sécurité.
Cet instrument a été conçu pour être utilisé en interne dans un environnement de pollution
Degré 2, plage de températures 5°C à 40°C, 20% - 80% HR (sans condensation). Il peut être
soumis de temps à autre à des températures comprises entre +5°C et –10°C sans dégradation
de sa sécurité. Ne pas l'utiliser lorsqu'il y a de la condensation.
Toute utilisation de cet instrument de manière non spécifiée par ces instructions risque d'affecter
la protection de sécurité conférée. Ne pas utiliser l'instrument à l'extérieur des tensions
d'alimentation nominales ou de la gamme des conditions ambiantes spécifiées.
AVERTISSEMENT! CET INSTRUMENT DOIT ETRE RELIE A LA TERRE
Toute interruption du conducteur de terre secteur à l'intérieur ou à l'extérieur de l'instrument
rendra l'instrument dangereux. Il est absolument interdit d'effectuer une interruption à dessein. Ne
pas utiliser de cordon de prolongation sans conducteur de protection, car ceci annulerait sa
capacité de protection.
Lorsque l'instrument est relié au secteur, il est possible que les bornes soient sous tension et par
suite, l'ouverture des couvercles ou la dépose de pièces (à l'exception de celles auxquelles on
peut accéder manuellement) risque de mettre à découvert des pièces sous tension. Il faut
débrancher ke cordon secteur de l'appareil avant de l'ouvrir pour effectuer des réglages,
remplacements, travaux d'entretien ou de réparations. Les condensateurs qui se trouvent dans le
bloc d'alimentation risquent de rester chargés, même si le bloc d'alimentation a été déconnecté
de toutes les sources de tension, mais ils se déchargeront en toute sécurité environ 1 minute
après extinction de l'alimentation.
Eviter dans la mesure du possible d'effectuer des réglages, travaux de réparations ou d'entretien
lorsque l'instrument ouvert est branché au secteur, mais si c'est absolument nécessaire, seul un
technicien compétent au courant des risques encourus doit effectuer ce genre de travaux.
S'il est évident que l'instrument est défectueux, qu'il a été soumis à des dégâts mécaniques, à
une humidité excessive ou à une corrosion chimique, la protection de sécurité sera amoindrie et il
faut retirer l'appareil, afin qu'il ne soit pas utilisé, et le renvoyer en vue de vérifications et de
réparations.
Remplacer les fusibles uniquement par des fusibles d'intensité nominale requise et de type
spécifié. Il est interdit d'utiliser des fusibles bricolés et de court-circuiter des porte-fusibles.
Eviter de mouiller l'instrument lors de son nettoyage.
Les symboles suivants se trouvent sur l'instrument, ainsi que dans ce manuel.
Borne de terre (masse)
l alimentation secteur ON (allumée) courant continu (c.c.)
alimentation secteur OFF (éteinte) courant alternatif (c.a.)
12

Installation
Tension d’utilisation secteur
Vérifier que la tension opérationnelle de l'instrument indiquée sur le panneau arrière est
appropriée pour l'alimentation locale. S'il s'avère nécessaire de modifier la tension opérationnelle,
procéder de la manière décrite ci-dessous:
1. S'assurer que l'instrument est débranché de l'alimentation c.a.
2. Enlever les vis de retenue de la partie supérieure du boîtier et de la manette et soulever la
partie supérieure du boîtier.
3. Changer les connexions du transformateur conformément au schéma ci-dessous.
Fonctionnement 230 V Fonctionnement 115 V
BLEU MARRON BLEU MARRON
4. Effecteur le remontage dans l'ordre inverse.
5. Afin de respecter les impératifs des normes de sécurité, il faut changer la tension de
fonctionnement marquée sur le panneau arrière pour indiquer clairement le nouveau
réglage de tension.
Fusible
Le fusible c.a. se trouve dans le tiroir de fusibles dans la partie inférieure du connecteur d'entrée
IEC. Pour remplacer le fusible, enlever le cordon de ligne et ouvrir le tiroir de fusibles en utilisant
un outil approprié.
Le type de fusible correct est 20 x 5 mm HBC temporisé de régime suivant:
Modèle 230V 115V
30V/1A 800mA (T) 1.6A (T)
30V/2A; 18V/3.3A; 56V/1.1A 1.25A (T) 2.5A (T)
30V/3A; 15V/5A 1.6A (T) 3.15A (T)
Double et triple 2.5A (T) 4A (T)
Veiller à remplacer les fusibles uniquement par des fusibles de courant nominal correct et de type
spécifié. Il est interdit d'utiliser des fusibles bricolés et de court-circuiter des porte-fusibles.
Câble secteur
Relier de la manière suivante tout câble secteur à trois conducteurs à fils nus:
MARRON - SECTEUR SOUS TENSION
BLEU - SECTEUR NEUTRE
VERT/JAUNE - TERRE Symbole Terre de protection
Il est possible que les couleurs des fils du câble secteur de cet appareil ne correspondent pas
aux marques de couleur d'identification des bornes de la fiche, et par suite, il est recommandé de
procéder de la manière suivante:
Relier le fil vert et jaune à la borne de la fiche désignée par la lettre E ou par le symbole Terre de
protection indiqué ci-dessus, ou qui est en vert, ou en vert et jaune.
Relier le fil bleu à la borne désignée par la lettre N, ou qui est en noir.
Relier le fil marron à la borne désignée par la lettre L, ou qui est en rouge.
AVERTISSEMENT! CET INSTRUMENT DOIT ETRE RELIE A LA TERRE
Toute interruption du conducteur de terre secteur à l'intérieur ou à l'extérieur de l'instrument
rendra l'instrument dangereux. Il est absolument interdit d'effectuer une interruption à dessein.
13

Fonctionnement - Sorties principales
Réglage de la sortie
Lorsque l’interrupteur POWER (alimentation) est en position (l) et la sortie est en position
OFF (éteinte), il est possible de régler avec précision la limite de tension et de courant de sortie
au moyen des commandes VOLTAGE (Tension) et CURRENT (Courant); l’appareil de mesure
gauche indique la tension réglée et l’appareil droit le courant maximum réglé.
Lorsque le commutateur de sortie est en position ON (marche), le témoin s’allume; l’appareil
de mesure gauche indique alors la tension véritable et l’appareil droit le courant de charge
véritable.
Tension constante
Les commandes VOLTAGE de réglage grossier et de précision permettent d’ajuster la tension de
sortie; la commande CURRENT règle le courant maximum qui peut être fourni.
Courant constant
Si la résistance de charge est suffisamment basse qu’un courant supérieur au réglage de limite
de courant puisse passer pour la tension de sortie réglée, l’alimentation passera
automatiquement en mode de fonctionnement de courant constant. La commande CURRENT
ajuste le courant de sortie et les commandes VOLTAGE règlent la tension maximale qui peut être
engendrée. Le témoin CC s’allume pour indiquer le mode de courant constant.
Sortie de courant instantanée
Il est possible de régler la commande de limite de courant pour limiter le courant de sortie continu
à des niveaux aussi bas que 10 mA. Toutefois, ainsi que c’est le cas de toutes les alimentations
de précision sur banc, un condensateur est relié aux bornes de la sortie, afin de maintenir la
stabilité, ainsi qu’une bonne réponse transitoire. Ce condensateur se charge jusqu’à la tension de
sortie, et le court-circuitage de la sortie produira une impulsion de courant, lors du déchargement
du condensateur indépendamment du réglage de limite de courant.
Performance
La tension aérienne aux régulateurs de sortie est automatiquement commutée par un relais à une
tension inférieure, en vue d'amélioration de performance à bas niveaux de sortie; l'hystérésis au
point de seuil empêche toute commutation non nécessaire lorsque la tension de sortie est réglée
pratiquement à ce niveau. L'utilisateur est uniquement au courant de la commutation du relais,
suite à un déclic "sonore"; il ne se produira pas de perturbation à la sortie. Les modèles à
tensions supérieures 15V/5A et 30V/3A sont équipés d’un régulateur de tension électronique
plutôt que d’un contrôle de relais pour préserver une basse tension aérienne.
Protection
La sortie dispose d’une protection intrinsèque contre les courts-circuits et elle est protégée contre
la tension inverse par une diode; le courant inverse continu ne doit pas dépasser 3 A, bien qu’il
soit possible que l’intensité des transitoires soit nettement supérieure.
L'appareil n'est pas à même de débiter le courant fourni à partir d'une source externe, ainsi que
c'est le cas de toutes les alimentations à une extrémité régulées en série.
Si une tension supérieure à la tension de sortie réglée est appliquée à partir d'une source
externe, le régulateur interne sera désexcité, aucun courant ne passera et le voltmètre mesurera
la tension appliquée. Il n'y aura pas de dégâts, sous réserve que la tension appliquée ne dépasse
pas la tension de sortie maximale d'alimentation de plus de 20 V. Il est interdit d'appliquer une
tension supérieure.
14

Fonctionnement – Sortie Auxiliaire
Tension de sortie
La tension de sortie peut être réglée entre 1.5V et 5.0V en utilisant la commande rotative du
panneau avant près des bornes centrales. Avec l'afficheur de l'état de la sortie principale droite,
un appui sur le bouton SHOW AUX PRESET (montrer les réglages auxiliaire) provoquera
l'affichage de la tension et de la limite du courant de la sortie auxiliaire sur l'afficheur droit.
Limite de courant
La sortie passe à la limite de courant au-dessus de 2A; le témoin UNREG (dérégler) s’allume
dans ces conditions.
Protection
La sortie dispose d’une protection intrinsèque contre les courts-circuits et elle est protégée contre
la tension inverse par une diode; le courant inverse continu ne doit pas dépasser 3 A, bien qu’il
soit possible que l’intensité des transitoires soit nettement supérieure.
La sortie est protégée contre toute tension directe externe jusqu'à 16 V.
Fonctionnement - Généralités
Connexion à la charge
Toutes les connexions sont effectuées au panneau avant.
Relier la charge aux bornes positive (rouge) et négative (noire) marquées OUTPUT (Sortie).
Les deux bornes sont entièrement flottantes et il est possible de relier chacune à la terre.
La borne désignée est reliée au châssis et à la terre de protection.
Connexion en série ou en parallèle avec d’autres sorties
Les sorties de l’alimentation sont entièrement flottantes et elles peuvent être utilisées en série
avec d’autres blocs d’alimentation, afin de produire des tensions c.c. jusqu’à 300 V c.c.
La tension maximale admissible entre une borne et la terre ( ) est de 300 V c.c.; la tension
maximale admissible entre la borne d'une sortie et la borne d'une autre sortie de la même
alimentation est également de 300 V c.c.
AVERTISSEMENT! Des tensions de ce genre sont extrêmement dangereuses et il faut prendre
toutes les précautions d’usage pour protéger les bornes de sortie en conséquence. Ne jamais
toucher les bornes de sortie lorsque le bloc est allumé pour ces applications. Toutes les
connexions des bornes doivent être effectuées lorsque tous les blocs sont éteints.
Il faut noter que le bloc peut uniquement recevoir du courant, mais non le consommer, de sorte
qu’il n’est pas possible de mettre en opposition de phase les blocs reliés en série.
Il est possible de relier le bloc en parallèle avec d’autres, afin de produire des courants de haute
intensité. Lorsque plusieurs blocs sont reliés en parallèle, la tension de sortie doit être égale à
celle du bloc de réglage de tension de sortie le plus élevé, jusqu’à ce que le courant consommé
dépasse le réglage de limite de courant, auquel cas la sortie descend à celle du réglage le plus
haut suivant, etc. En mode de courant constant, les blocs peuvent être reliés en parallèle, afin de
donner un courant égal à la somme des réglages de limite de courant.
Ventilation
L’alimentation peut générer une quantité importante de chaleur à puissance maximale.
L’alimentation a besoin d’un refroidissement par convection uniquement et il est donc important
que la ventilation ne soit jamais réduite, afin d’assurer une bonne performance et sécurité.
15

Maintenance
Le Constructeur ou ses agents à l'étranger répareront tout bloc qui tombe en panne. Si le
propriétaire de l'appareil décide d'effectuer lui-même la maintenance, ceci doit uniquement être
effectué par un personnel spécialisé qui doit se référer au manuel d’entretien que l'on peut se
procurer directement auprès du Constructeur ou de ses agents à l'étranger.
Nettoyage
S'il faut nettoyer le bloc d'alimentation, utiliser un chiffon légèrement imbibé d'eau ou d'un
détergent doux. Nettoyer le cadran d'affichage au moyen d'un chiffon sec et doux.
AVERTISSEMENT! EMPECHER TOUTE INTRODUCTION D'EAU DANS LE BOITIER AFIN
D'EVITER TOUT CHOC ELECTRIQUE ET DEGATS AU BLOC D'ALIMENTATION. NE JAMAIS
UTILISER DE DISSOLVANTS POUR NETTOYER LE BLOC, AFIN D'EVITER
D'ENDOMMAGER LE BOITIER OU LE CADRAN D’AFFICHAGE.
16

Sicherheit
Dieses Gerät wurde nach der Sicherheitsklasse (Schutzart) I der IEC-Klassifikation und gemäß
den europäischen Vorschriften EN61010-1 (Sicherheitsvorschriften für elektrische Mess-,
Steuer-, Regel- und Laboranlagen) entwickelt. Es handelt sich um ein Gerät der
Installationskategorie II, das für den Betrieb von einer normalen einphasigen Versorgung
vorgesehen ist.
Das Gerät wurde gemäß den Vorschriften EN61010-1 geprüft und wurde in sicherem Zustand
geliefert. Die vorliegende Anleitung enthält vom Benutzer zu beachtende Informationen und
Warnungen, die den sicheren Betrieb und den sicheren Zustand des Gerätes gewährleisten.
Dieses Gerät ist für den Betrieb in Innenräumen der Umgebungsklasse 2 , für einen
Temperaturbereich von +5° C bis +40° C und 20 - 80 % relative Feuchtigkeit (nicht
kondensierend) vorgesehen. Gelegentlich kann es Temperaturen zwischen –10°C und +5°C
ausgesetzt sein, ohne dass seine Sicherheit dadurch beeinträchtigt wird. Betreiben Sie das Gerät
jedoch auf keinen Fall, solange Kondensation vorhanden ist.
Ein Einsatz dieses Gerätes in einer Weise, die für diese Anlage nicht vorgesehen ist, kann die
vorgesehene Sicherheit beeinträchtigen. Auf keinen Fall das Gerät außerhalb der angegebenen
Nennversorgungsspannungen oder Umgebungsbedingungen betreiben.
WARNUNG! - DIESES GERÄT MUSS GEERDET WERDEN!
Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Gerätes macht das
Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten. Die Schutzwirkung darf durch
Verwendung eines Verlängerungskabels ohne Schutzleiter nicht aufgehoben werden.
Ist das Gerät an die elektrische Versorgung angeschlossen, so können die Klemmen unter
Spannung stehen, was bedeutet, daß beim Entfernen von Verkleidungs- oder sonstigen Teilen
(mit Ausnahme der Teile, zu denen Zugang mit der Hand möglich ist) höchstwahrscheinlich
spannungsführende Teile bloßgelegt weden. Vor jeglichem Öffnen des Geräts zu Nachstell-,
Auswechsel-, Wartungs- oder Reparaturzwecken, dieses stets von sämtlichen Spannungsquellen
abklemmen. Kondensatoren in der Stromversorgung können auch noch nach Abschalten
sämtlicher Stromversorgung Spannung führen, sie entladen sich jedoch innerhalb von etwa einer
Minute nach Spannungsabschaltung.
Jegliche Nachstellung, Wartung und Reparatur am geöffneten, unter Spannung stehenden Gerät,
ist nach Möglichkeit zu vermeiden. Falls unvermeidlich, sollten solche Arbeiten nur von
qualifiziertem Personal ausgeführt werden, das sich der Gefahren bewusst ist.
Ist das Gerät eindeutig fehlerbehaftet, bzw. wurde es mechanisch beschädigt, übermäßiger
Feuchtigkeit oder chemischer Korrosion ausgesetzt, so können die Schutzeinrichtungen
beeinträchtigt sein, weshalb das Gerät aus dem Verkehr zurückgezogen und zur Überprüfung
und Reparatur eingesandt werden sollte.
Sicherstellen, daß nur Sicherungen der vorgeschriebenen Stromstärke und des vorgesehenen
Typs als Ersatz verwendet werden. Provisorische “Sicherungen” und der Kurzschluss von
Sicherungshaltern ist verboten.
Beim Reinigen darauf achten, dass das Gerät nicht nass wird.
Am Gerät werden folgende Symbole verwendet:
Erdungsklemme
l Netz ON (ein) Gleichstrom
Netz OFF (aus) Wechselstrom
17

Installation
Netzbetriebsspannung
Sicherstellen, daß die auf der Geräterückwand angegebene Betriebsspannung mit der
Versorgungsspannung am Ort übereinstimmt. Falls es erforderlich ist, die Betriebsspannung zu
ändern, wie folgt vorgehen:
1. Sicherstellen, daß das Gerät vom Wechselstromnetz getrennt ist.
2. Schrauben entfernen, mit denen die obere Gehäusehälfte und der Handgriff befestigt sind
und obere Gehäusehälfte abheben.
3. Transformatoranschlüsse entsprechend dem nachstehenden Diagramm ändern.
230 V-Betrieb 115 V-Betrieb
BLAU BRAUN BLAU BRAUN
4. Gerät in umgekehrter Reihenfolge wieder zusammenbauen.
5. Die Sicherheitsvorschriften werden nur dann erfüllt, wenn auch die Angabe der
Betriebsspannung auf der Geräterückwand geändert wird, so daß die neue
Spannungseinstellung deutlich angezeigt ist.
Sicherung
Die Wechselstromsicherung befindet sich im schubladenförmigen Sicherungshalter im unteren
Teil der des IEC Steckanschlusses. Zum Auswechseln der Sicherung, Netzkabel entfernen und
Sicherungshalter mit geeignetem Werkzeug öffnen.
Vorgeschriebene Sicherungsart: 20 x 5 mm 250 V träge Hochleistungssicherung für folgende
Stromstärken:
Modell 230V 115V
30V/1A 800mA (T) 1.6A (T)
30V/2A; 18V/3.3A; 56V/1.1A 1.25A (T) 2.5A (T)
30V/3A; 15V/5A 1.6A (T) 3.15A (T)
doppelt + dreifach 2.5A (T) 4A (T)
Stellen Sie sicher, daß beim Auswechseln der Sicherungen nur Sicherungen der erforderlichen
Stromstärke und der angegebenen Art verwendet werden. Die Verwendung von
Behelfssicherungen und das Kurzschließen von Sicherungshaltern ist unzulässig.
Netzkabel
Steht nur ein Netzkabel ohne Stecker zur Verfügung, so ist es wie folgt anzuschließen:
BRAUN - STROMFÜHRENDER EITER
BLAU - NULLEITER
GRÜN/GELB - SCHUTZLEITER Schutzleitersymbol
Da die Farben der Netzkabeladern nicht unbedingt mit den Farbmarkierungen der Klemmen Ihres
Steckers übereinstimmen, ist wie folgt vorzugehen:
Die grün/gelbfarbene Ader ist an die mit E oder mit dem oben abgebildeten Schutzleitersymbol
markierte oder grün bzw. Grün-gelbfarbene Steckerklemme anzuschließen.
Die blaue Ader ist an die mit N markierte oder schwarzfarbene Klemme anzuschließen.
Die braune Ader ist an die mit L markierte oder rotfarbene Klemme anzuschließen.
WARNUNG! DIESES GERÄT MUSS GEERDET WERDEN!
Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Geräts macht das Gerät
gefährlich. Eine absichtliche Unterbrechung ist unzulässig.
18

Betrieb - Hauptausgänge
Einstellung des Ausgangs
Bei eingeschaltetem POWER (Netzschalter I) und ausgeschaltetem Ausgang läßt sich die
Ausgangsspannung und Strombegrenzung mit Hilfe der Knöpfe VOLTAGE (Spannung) und
CURRENT (Strom) genau voreinstellen. Die linke Anzeige zeigt die eingestellte Spannung und
die rechte den eingestellten Maximalstrom an.
Ist der Ausgangsschalter aktiviert, leuchtet die ON (Ein)-Leuchte auf. Jetzt wird auf der
linken Anzeige die Istspannung und an der rechten Anzeige der Ist-Laststrom angezeigt.
Konstantspannung
Die Ausgangsspannung wird mittels der Grob- (coarse) und Feindrehknöpfe (fine) von VOLTAGE
reguliert. Mit dem Knopf CURRENT (Strom) wird der Maximalstrom eingestellt, der zur Verfügung
gestellt werden soll.
Konstantstrom
Ist der Belastungswiderstand ausreichend niedrig, daß bei der eingestellten Ausgangsspannung
ein Strom fließen würde, der größer wäre als die eingestellte Strombegrenzung, so schaltet die
Stromversorgung automatisch auf konstanten Strombetrieb. Der Stromausgang wird mit dem
Knopf CURRENT eingestellt und die maximal generierbare Spannung mit dem Knopf VOLTAGE.
Die CC-Leuchte leuchtet bei eingeschaltetem Konstantstrommodus auf.
Augenblickstromausgang
Mit der Strombegrenzung kann der kontinuierliche Ausgangsstrom bis auf 10 mA begrenzt
werden. Wie bei allen Präzisions-Stromversorgungs-Tischgeräten ist der Ausgang zur
Aufrechterhaltung der Stabilität und zwecks gutem Einschwingverhalten mit einem Kondensator
versehen. Der Kondensator wird bis zur Höhe der Ausgangsspannung aufgeladen. Ein
Kurzschließen des Ausgangs bewirkt beim Entladen des Kondensators einen Stromimpuls, der
von der Strombegrenzungseinstellung unabhängig erfolgt.
Leistung
Zur Verbesserung der Leistung bei niedrigen Ausgangsspannungen, wird an den
Ausgangsreglern anliegende Versorgungsspannung durch ein Reilais automatisch auf eine
niedrigere Spannung geschaltet; Hysterese am Schwellwert verhindert unnötiges Umschalten,
wenn die Ausgangsspannung auf etwa diese Höhe eingestellt ist. Abgesehen von einem
hörbaren Klickgeräusch wird der Anwender vom Schalten des Relais nichts bemerken, da der
Ausgang davon nicht beeinträchtigt wird. Die Modelle mit höherer Leistung, 15V/5A und 30V/3A,
verwenden zur Beibehaltung einer niedrigen Überspannung eine elektronische Vorregelung
anstelle einer Relaissteuerung.
Schutzvorrichtungen
Der Ausgang ist mit einem eigenen Kurzschlußschutz versehen und mittels Diode vor
Umkehrspannungen geschützt. Kontinuierlicher Umkehrstrom darf 3 Amp nicht überschreiten.
Transiente Ströme können jedoch wesentlich höher liegen.
Wie bei allen Eintakt-Konstantstromversorgungen mit Serienregelung ist das Gerät nicht in der
Lage Strom aus einer externenQuelle zu ziehen.
Wird die Spannung einer externen Stromquelle angelegt, die größer ist als die eingestellte
Ausgangsspannung, so schaltet der interne Regler ab, so daß kein Strom mehr fließt. Das
Voltmeter zeigt dann die angelegte Spannung an. Solange die angelegte Spannung die maximale
Ausgangsspannung des Geräts nicht um mehr als 20 Volt überschreitet, entsteht kein Schaden.
Anlegen einer höheren Spannung ist unzulässig.
19
