XciteRC XRC M6i User manual

Bedienungsanleitung
Manual
Mode d‘emploi
#50600000 Sendermodul XRC M6i
#50600000 Transmitter module XRC M6i
#50600000 Module émetteur XRC M6i

250600000 Sendermodul XRC M6i
DE
Inhalt
Impressum
Diese Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
Web: www.XciteRC.de
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art,
z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-
verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Heraus-
gebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts
bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus An-
gaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche
abgeleitet werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.
XciteRC.de
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............................................................. 3
Lieferumfang................................................................................................ 3
SICHERHEITSHINWEISE............................................................................. 4
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: ....................... 6
HF-Modul-Diagramm................................................................................... 7
Parameter.................................................................................................... 7
Laden.......................................................................................................... 8
Normaler Betrieb ......................................................................................... 8
Funktionen................................................................................................... 8
Zu beachten ................................................................................................ 8
Verwendung des Moduls mit JR-Sendern.................................................... 9
Verwendung des Moduls mit Futaba-Sendern ............................................. 9
Verwendung des Moduls mit Walkera-Sendern.......................................... 10
Reparaturen............................................................................................... 10
HINWEISE ZUM UMWELTSCHUTZ ........................................................... 11
Hinweise nach Batteriegesetz.................................................................... 11
Einstellungen bei JR-Sendern.................................................................... 34
Einstellungen bei Futaba-Sendern ............................................................. 36
Einstellungen bei Walkera-Sendern............................................................ 38

3
50600000 Sendermodul XRC M6i
DE
Bestimmungsgemäße Verwendung
Vielen Dank für den Kauf des XciteRC Sendermodul XRC M6i. Die vorliegende
Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen
Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen,
alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit
Sie Ihr Modell gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen
der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Diese Fernsteuerung ist ausschließlich für den Einsatz in funkferngesteuerten,
nicht manntragenden Modellen vorgesehen, ein anderweitiger Betrieb ist nicht
zulässig. Für jegliche unsachgemäße Handhabung außerhalb dieser Bestim-
mungen wird keine Gewährleistung oder Haftung übernommen.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet,
bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem
Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicher-
heitshinweise in dieser Bedienungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält
wichtige Hinweise zum Umgang mit diesem Produkt. Bewahren Sie die
Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei
Weitergabe des Moduls an Dritte mit. Nichtbeachtung der Bedienungs-
anleitung und der Sicherheitshinweise führen zum Erlöschen der Ge-
währleistung.

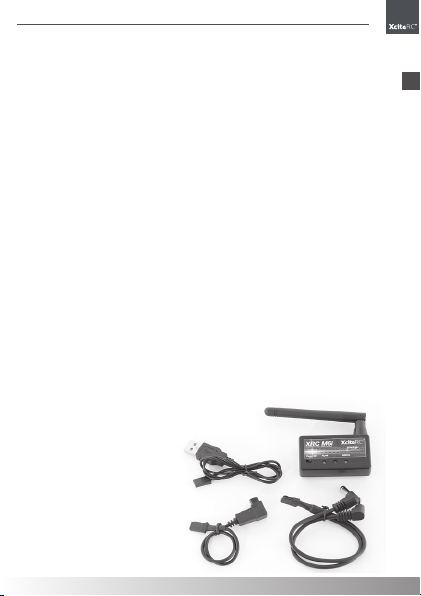

Lieferumfang
Modul XRC M6i
Anschlusskabel für JR/Walkera-
Sender
Anschlusskabel Futaba-Sender
USB-Ladekabel für integrierten
LiPo-Akku
Erforderliches Zubehör
Passender Sender

450600000 Sendermodul XRC M6i
DE
Sicherheitshinweise
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwin-
gend beachtet werden! Eine Missachtung dieser Hinweise kann die
sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu
Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet
werden! Eine Missachtung dieser Hinweise kann Schäden aller Art,
Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb ge-
währleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des
Produkts zu gewährleisten.
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für
Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handha-
bung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die
XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt
die Gewährleistung.
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, an-
sonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden
kommen. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversiche-
rung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen,
informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte
Modelle in entsprechendem Umfang mitversichert sind.
• Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche
Schäden verursachen können; sie müssen daher von Kindern unter 3 Jahren
ferngehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie
Ihr neues Modell deshalb zu Anfang besonders vorsichtig und machen sich
mit der Reaktion auf Ihre Steuerbefehle vertraut.
• WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle
Reaktion. Betreiben Sie das Modell nicht, wenn Sie müde sind oder unter Al-
kohol- oder Medikamenteneinfluss stehen – Unfall- und Verletzungsgefahr!
• WARNUNG: Gefährden Sie niemals Menschen oder Tiere - Unfall- und
Verletzungsgefahr! Achten Sie immer auf ausreichenden Abstand und flie-
gen oder fahren niemals auf Menschen zu.

5
50600000 Sendermodul XRC M6i
DE
Sicherheitshinweise
• Diese Fernsteuerung darf nur im erlaubten Temperaturfenster zwischen ca.
-10° und + 50° C betrieben werden.
• WARNUNG: Die Steuerung erfolgt über Funksignale, die durch die Um-
gebung beeinflusst werden können. Dadurch können Sie unter Umständen die
Kontrolle über Ihr Modell verlieren. Betreiben Sie Ihr Modell deshalb nur bei aus-
reichenden Lichtverhältnissen in direktem Sichtkontakt und auf freiem Gelände,
abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von
Funkmasten oder Hochspannungsleitungen.
• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum
(Straßen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich
deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände,
hier ist die Zustimmung des Besitzers erforderlich.
• WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder
lose Kleidung in drehende Teile oder die Propeller/Räder/Antriebswellen ge-
rät – Verletzungsgefahr!
• Schalten Sie immer zuerst den Sender ein, dann das Modell.
• BEACHTE: während des Betriebs muss der Sender immer eingeschaltet
bleiben!
• Führen Sie vor jeder Inbetriebnahme einen Reichweitentest am Boden durch,
bewegen Sie dabei alle Steuerknüppel und achten auf die korrekte Reaktion
Ihres Modells. ACHTUNG: reagiert Ihr Modell bei diesem Test nicht korrekt,
auf keinen Fall trotzdem in Betrieb nehmen - Unfall- und Verletzungsgefahr!
• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die
Reichweite drastisch reduziert.
• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr
richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein
und wechseln den Fahrakku oder laden ihn wieder auf.
• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vor-
liegende und jedes andere von Ihnen benutzte Zubehör (Ladegeräte, wieder-
aufladbare Akkupacks usw.).
• WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und
alle elektrischen Komponenten von Kindern fern – Unfall- und Verletzungs-
gefahr!
• ACHTUNG: Das Modell und der Sender dürfen weder feucht noch nass
werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo)
und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das
Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder
fahren durch Pfützen oder Schnee - Brandgefahr!
• WARNUNG: Brand- und Explosionsgefahr durch eindringende
Feuchtigkeit bei Lithium-Akkus!

650600000 Sendermodul XRC M6i
DE
Sicherheitshinweise
• Das Umbauen oder verändern der Geräte ist aus Sicherheitsgründen und der
CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den
Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen
mit Originalersatzteilen sind hiervon ausgenommen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
• WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Bat-
terien aus dem Modell und Sender. Bewahren Sie das Modell/Sender nie mit
eingebautem Akku auf - Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Zur Reinigung des Senders/Empfängers kein Wasser oder aggressive Reini-
gungsmittel (z.B. Alkohol) verwenden. Ein trockenes, sauberes Tuch ist in der
Regel ausreichend.
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Ge-
fahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb
schützt vor Personen- und Sachschäden.
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:
• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus
nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschluckt werden
können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterie-
typen/Akkus.
• WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer
werfen – Brand- bzw. Explosionsgefahr!
• WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen,
nicht kurzschließen – Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue
und gebrauchte Batterien sowie Akkus mit unterschiedlichem Ladestand
gleichzeitig verwenden.
• WARNUNG: Verwenden Sie keine defekten oder beschädigten Batterien
oder Akkus – Brandgefahr! Bei Berührung mit der Haut außerdem Ver-
ätzungsgefahr, Schutzhandschuhe verwenden!
• WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien an
einem Ladegerät aufzuladen – Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf
einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachse-
nen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
• BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert
und gegebenenfalls nachgeladen werden, da es ansonsten bedingt durch die

7
50600000 Sendermodul XRC M6i
DE
Sicherheitshinweise
typenspezifische Selbstentladung zur Tiefentladung und somit Zerstörung der
Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte
RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
• BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspan-
nung. Wird ein zu voller oder zu leerer Lithium-Akku längere Zeit gelagert, kann
er beschädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang
mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher
wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.
HF-Modul-Diagramm
Ein-/Aus-Schalter für die
Interne Stromversorgung
Anzeige-LED für den Modus (F/J/andere)
(Wird auch dazu verwendet,
um den Ladestatus anzuzeigen)
Umschalt-Taste für den Modus
Signal-Anzeige-LED
(Rot: kein Signal, Laden. Grün: Signal korrekt, niedrige Akkuspannung)
Parameter
Interne Akku-Spezifikation: 3,7-V-LiPo-Akku 150 mAh
Betriebsspannung: 5 bis 12V DC
Stromaufnahme: < 100 mA
Frequenz: 2402 - 2477 MHz
Spread Spectrum Modus: FHSS
Anzahl Kanäle: 20
Hopping Rate: 240 Sprünge/Sekunde

850600000 Sendermodul XRC M6i
DE
Inbetriebnahme
Laden
Zuerst stellen Sie den Schalter für die interne Stromversorgung auf Aus, keine
LED am HF-Modul leuchtet jetzt. Dann verbinden Sie das HF-Modul mit einem
Computer (oder einer vergleichbaren Spannungsquelle) mit dem USB-Kabel.
Nun blinkt die Signal-Anzeige-LED und die Modus-Anzeige-LED zeigt den
Ladezustand an: Rot bedeutet, dass geladen wird, grün bedeutet, der Akku
ist voll geladen.
Normaler Betrieb
• Wenn der Sender das Modul mit Strom versorgt, schalten Sie den Schalter
für die interne Stromversorgung des Moduls auf Aus. Verbinden Sie das Si-
gnal-Kabel und das Stromversorgungskabel des Moduls sorgfältig mit dem
Sender (JR: Verbinden Sie das Signalkabel mit dem DSC-Stecker und das
Stromversorgungskabel mit der Ladebuchse. Bei Futaba übernimmt das
Signalkabel auch die Stromversorgung und wird in dem Lehrer-/Schüler-
Stecker eingesteckt).
• Wenn keine Stromversorgung vom Sender erfolgt, schalten Sie den Schalter
für die interne Stromversorgung ein. Das Signal-Kabel muss richtig in der
DSC-Buchse eingesteckt sein.
• Wenn richtig verbunden, muss die Signal-Anzeige-LED am Modul grün
leuchten. Wenn sie rot leuchtet, prüfen Sie die Verbindung und prüfen Sie,
ob der Sender im PPM-Modus arbeitet. Stellen Sie den Modus des Moduls
durch Drücken der Umschalt-Taste für den Modus ein. Die Anzeige-LED für
den Modus leuchtet grün für Futaba, rot for JR und gar nicht für Walkera.
Funktionen
• Besitzt eine interne Stromversorgung und passt sich damit verschiedenen
Sendern an.
• Unterstützt verschiedene bekannte Sender, wie JR/Futaba/Walkera.
• Verhindert Überladungen und zeigt einen leeren Akku an.
Zu beachten
• Im Modul ist ein 3,7-V-LiPo-Akku eingebaut. Wenn der Sender das Modul
mit Strom versorgt, schalten Sie den Schalter für diese interne Stromver-
sorgung auf Aus.
• Wenn Sie den internen Akku im Betrieb benutzen, achten Sie bitte unbedingt
auf den Ladezustand des Akkus. Wenn die grüne LED blinkt, stellen Sie
sofort den Betrieb ein und laden Sie den Akku.

9
50600000 Sendermodul XRC M6i
DE
Inbetriebnahme
Verwendung des Moduls mit JR-Sendern
Zuerst stellen Sie den Sender auf „Flugmodell“ ein und dann stellen Sie den
Sender auf ACRO-Modus ein. Verbinden Sie das Modul wie im Bild gezeigt.
Die Einstellungen finden Sie auf Seite 34.
Verwendung des Moduls mit Futaba-Sendern
Zuerst stellen Sie den Sender auf „Flugmodell“ ein und dann stellen Sie den
Sender auf PPM-Modus ein. Verbinden Sie das Modul wie im Bild gezeigt. Die
Einstellungen finden Sie auf Seite 36.

10 50600000 Sendermodul XRC M6i
DE
Inbetriebnahme/Reparaturen
Reparaturen
Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von
der Gewährleistung ausgeschlossen. Dazu zählen insbesondere:
Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahn-
räder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder
Karosserien
Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abge-
rissene Decksaufbauten
Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder
Absturz
Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das
bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es
benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden
Ihnen Ersatz liefern.
In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler
oder:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035
Göppingen, Tel. [phone]
Email: [email protected]
Ersatzteile können Sie entweder im Fachhandel oder online unter http://www.
XciteRC.de/ beziehen.
Verwendung des Moduls mit Walkera-Sendern
Zuerst stellen Sie den Sender auf „Flugmodell“ ein und dann stellen Sie den
Sender auf AERO-Sendemodus ein. Verbinden Sie das Modul wie im Bild
gezeigt. Die Einstellungen finden Sie auf Seite 38.

11
50600000 Sendermodul XRC M6i
DE
Hinweise zum Umweltschutz
Cd Hg Pb
Li-Po
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw.
Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll
entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die
Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung
ermöglicht werden. Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte
kostenfrei bei einer entsprechenden Sammelstelle in Ihrer Nähe abzugeben.
Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und
Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden.
Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederver-
wendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt
werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und
Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf
Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie
sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet.
Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lage-
rung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können.
Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan
oder Nickel und werden wieder verwertet.
Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an
uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstel-
len) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf
für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien
beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder
geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durch-
gestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem
Schwermetalls versehen. Diese durchgekreuzte Mülltonne bedeutet, dass Sie
Batterien und Akkus nicht im Hausmüll entsorgen dürfen. Unter diesen Zeichen
finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
Cd = Cadmium
Pb = Blei
Hg = Quecksilber
Li = Lithium

12 50600000 Sendermodul XRC M6i
EN
Summary
Imprint
This manual is a publication of
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-mail: [email protected]
Web: www.XciteRC.de
All rights including translation. Reproductions of any kind, such as photocopy-
ing, microfilming or storage in electronic data processing equipment, without
the written permission of the publisher. Reproduction in whole or part, is pro-
hibited.
This manual corresponds to the technical status of the product at time of print-
ing, changes in technology and equipment reserved. Text and illustrations of
this manual, no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.
de
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
Summary
Intended Usage......................................................................................... 13
Scope of delivery....................................................................................... 13
Explanation of Symbols ............................................................................. 14
Warnings and safety notes......................................................................... 14
Handling precautions for batteries or rechargeable batteries...................... 16
RF Module Instruction................................................................................ 17
Parameters................................................................................................ 17
Charging operation.................................................................................... 18
Normal use operation ................................................................................ 18
Function .................................................................................................... 18
Notice........................................................................................................ 18
Using the RF Module with JR radio controller............................................. 19
Using the RF Module with FUTABA radio controller.................................... 19
Using the RF Module with Walkera radio controller .................................... 20
Repairs...................................................................................................... 20
Environmental Protection Notes................................................................. 21
Notes on battery law.................................................................................. 21
Parameters to RF Module with JR radio controller ..................................... 34
Parameters to RF Module with Futaba radio controller............................... 36
Parameters to RF Module with Walkera radio controller ............................. 38

13
50600000 Sendermodul XRC M6i
EN
Intended Usage
Thank you for purchasing the XciteRC XRC M6i Module This manual contains
important instructions for operating your new model. Therefore, please read
all instructions in this manual thoroughly before using the model, so
that you can operate your model safely.
All company and product names mentioned are trademarks of their respective
owners.
All rights reserved.
Intended Usage
This remote control is intended for the use in radio-controlled models which are
not man-carrying only, any other use is not permitted. For any improper use
outside of these conditions we can not give any warranty.
The product is not a toy and not suitable for children under 14 years of age, by
children under 14 years the maintenance and operation of the model must be
supervised by an adult.
Read and observe all warnings and safety instructions in this manual
and on the packaging before operating!
This manual is part of this product. It contains important information for han-
dling this product. Keep the manual for future reference and also it must
be strictly kept and passed on the subsequent sale of the module to
the buyer. Failure to follow the operating instructions and the safety
instructions may invalidate the warranty.
Scope of delivery
Module XRC M6i
Connecting cable for JR/Walkera-transmitters
Connecting cable for Futaba-
transmitters
USB charging cable for the inter-
nal LiPo-battery.
Required accessories
Suitable transmitter

14 50600000 Sendermodul XRC M6i
EN
Warnings and safety notes
Explanation of Symbols
WARNING: These instructions must be strictly observed by the
operator! Failure to follow these instructions may interfere with the
safe function. These notes are also for your own safety and that
of other people!
ATTENTION: this information must be observed by the operator!
Failure to follow these instructions can damage whatsoever, warran-
ties power loss, etc. have resulted.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long shelf life of
the product.
Warnings and safety notes
The following safety instructions must be strictly observed. For property dam-
age, personal injury or consequential damage caused by improper use or non-
observance of the safety instructions the XciteRC Modellbau GmbH & Co. KG
accepts no liability. In these cases, the warranty becomes void.
Move your model always with the maximum caution and responsibility, other-
wise it may cause damage to other property or even physical injury. We there-
fore recommend to secure the operation with a third party liability insurance. If
you already have a liability insurance policy, check before start-up the model,
whether radio-controlled models are covered by a corresponding amount.
• The product contains small parts that can cause injury if swallowed, and
must therefore be kept away from children under 3 years.
• The product is not a toy and not suitable for children under 14 years.
• The operation of radio-controlled models requires practice. In the beginning
operate your new model therefore with extra caution and familiarize yourself
with the response to your commands.
• WARNING: The safe operation requires concentration and quick reac-
tion. Do not operate your model if you are tired or under the influence of
drugs or alcohol – risk of accident and injury!
• WARNING: not to endanger people or animals - Accident and injury!
Always pay attention to sufficient distance and fly or drive never in the direc-
tion to people.
• This remote control may only be operated within the temperature range be-
tween about -10 ° and + 50 ° C.
• WARNING: The control is done via radio signals, which can be influ-

15
50600000 Sendermodul XRC M6i
EN
Warnings and safety notes
enced by the environment. This may cause a suddenly loss of control of
your model. Operate your model therefore only with sufficient light within line
of sight and in an open area, away from cars, traffic and people – risk of
accident and injury!
• Do not operate your model during a thunder storm or near radio towers or
power lines.
• Radio remote controlled models may not be operated at any public space
by implication (streets, roads, squares or lakes). Before operation please ask
where the operation is allowed. This also applies to private property, here the
consent of the owner is required.
• WARNING: Keep your fingers or loose clothing or hair away from the
rotating parts or wheels - risk of injury!
• Always switch on the transmitter first, then the model. NOTE: during the
operation of the transmitter must remain switched on!
• Before each operation perform a range test on the ground by moving all
sticks and note the correct reaction of your model. ATTENTION: If the
reaction in this test is not correct, do not operate - risk of accident and injury!
• Never operate your model with low transmitter batteries, because this re-
duces the range of your model dramatically.
• If the drive battery is empty, the model first slow down until it no longer reacts
properly to your commands. Stop the operation and change the drive battery
or charge it again.
• Pay attention to the instructions and warnings for this and any other equip-
ment used by you (chargers, rechargeable battery packs, etc.).
• WARNING: Keep packaging material, small parts, chemicals and elec-
trical components away from children – risk of accident and injury!
• ATTENTION: Do not drive against obstacles that the model cannot
overcome, and stay on full throttle. This can destroy the motor, speed con-
troller or the transmission!
• The model and the transmitter may be neither get humid nor wet, especially
the electronic components (receiver, speed controller, servo) and, if used,
lithium batteries, are not waterproof! The model may not be used in the rain
(or heavy fog), do not drive in wet grass or through puddles or snow.
• WARNING: Fire or explosion due to moisture in lithium batteries!
• The modification of the device is not permitted for safety and CE approval
regulations, which applies in particular to the transmitter, receiver and speed
controller. Maintenance or repairs using original replacement parts are ex-
cluded.
• After use, first turn off the model and then the transmitter.
• WARNING: remove the drive battery from the model and transmitter after
use. Store the model never with built-in battery. Fire hazard!

16 50600000 Sendermodul XRC M6i
EN
Warnings and safety notes
• Store batteries separately on a non-combustible surface.
• The drive components (motor and speed controller) or the car battery may
become hot during operation. WARNING: Risk of burns! Let these
components cool down completely after the operation (and also before each
battery change)!
• To clean the transmitter / receiver do not use water or harsh cleaning agents
(eg alcohol). A dry, clean cloth is usually sufficient.
Operation of the model is performed solely at the risk of the operator. Only a
careful and deliberate operation protects against physical injury and damage
to property.
Handling precautions for batteries or rechargeable batteries
• Keep batteries away from children! Never let batteries unattended, as they
can be swallowed by children or pets!
• Use only the recommended or equivalent type of batteries / rechargeable
batteries.
• WARNING: do not expose batteries / rechargeable batteries to heat or
throw into fire - fire or explosion hazard!
• WARNING: insert batteries / rechargeable batteries with the correct
polarity, no short-circuiting - fire or explosion hazard!
• If possible, always replace all batteries at the same time, never use new
and used batteries and batteries with different charge levels simultaneously.
• Do not use defective or damaged batteries or rechargeable batteries – fire
hazard! Risk of chemical burns on contact with skin, use protective gloves!
• WARNING: Do not attempt to recharge non-rechargeable batteries in a
charger - fire or explosion hazard!
• Remove the rechargeable batteries from the device before charging.
• Charging may take place only with a suitable charger for the type of battery
on a fireproof surface and under constant adult supervision – fire hazard!
• Immediately remove used batteries from the devices.
• NOTE: NiMH batteries must be checked at least every 3 months and,
if necessary, recharged, otherwise because of the typic self-discharge they
may get deep discharged and damaged! Therefore, better use so-called
RTU batteries with a very low self-discharge.
• NOTE: note the specified storage voltage for lithium batteries. Is a com-
pletely full or empty lithium battery time stored for a longer time, it can be
damaged.
The XciteRC Modellbau GmbH & Co. KG cannot monitor the proper use of the
battery or batteries you use, therefore, the warranty is excluded due to incor-
rect charging or discharging.

17
50600000 Sendermodul XRC M6i
EN
Getting started
RF Module Instruction
Internal power supply switch
Mode indicator light (JR/F/other)
(also used to indicate charging status)
Mode selector button
Signal indicator light
(red: signal disable/charging, green: signal enable/low power)
Parameters
Sealed Specification 3.7 V LiPo battery 150 mAh
Operating voltage 5 -12V DC
Operating Current < 100 mA
Operating frequency 2402 MHz-2477 MHz
Spread Spectrum mode FHSS
Number of frequency channels 20
Hopping Rate 240 Jump/s

18 50600000 Sendermodul XRC M6i
EN
Getting started
Charging operation
First put the power supply switch to OFF position, no LED lights on RF Module
brights the lime, than connect RF Module to a computer (or the other power
supplier equipment) using USB wire, this time, Signal indicator light starts to
flash and Mode indicator light shows charging status: red means charging,
turning to green, means charging is over.
Normal use operation
• Supplying power of radio itself (eg: JR/Futaba) the HT-8 Internal power
supply switch to OFF state. Properly connected HT-8’s signal cables and
power cables. (JR signal cable connecting the remote control DSC Interface,
and power cable to connect to DC charging port) (Futaba’s connection is a
combination of signal cable and power cable to connect simulator interface)
• IF no power from radio, switch the HT-8 internal power supply to on state.
Properly connected HT-8 and remote control of the DSC Interface.
• Under normal circumstances the HT-8 light is green, when red check the
signal cable if is normal, as well as check the rernote control to set the modu-
lation mode to PPM format. Set the types of remote control through switch
the button of HT-8, the status indicator (Model), Fulaba (green), JR (red),
Walkera (no light).
Function
• Supply internal power, suitable for different brand radio.
• Support main stream radio, such as JR/Futaba/Walkera.
• Charging protection and Low voltage alarm function.
Notice
• There is one 3. 7 V Li-po Battery sealed in the RF Module. If the radio control-
ler you use can supply the power to the RF Module, please turn off the sealed
battery to off status.
• Please pay attention to the battery power when you use sealed battery of
RF Module, if the green light is flashing, please stop to play and charge
the battery.

19
50600000 Sendermodul XRC M6i
EN
Getting started
Using the RF Module with JR radio controller
First, set JR radio controller to Plane Mode, then adjust the radio controller
to ACRO transmit format. Connect the module as shown in the picture. The
setups will be found on page 34.
Using the RF Module with FUTABA radio controller
First, set FUTABA radio controller to Plane Mode, then adjust the radio control-
ler to PPM transmit format. Connect the module as shown in the picture. The
setups will be found on page 36.

20 50600000 Sendermodul XRC M6i
EN
Getting started/Repairs
Repairs
Normal wear and defective parts that result from an accident, are excluded
from the guarantee. These include in particular:
For car models: bald tires, worn parts and drive gears, or bent / broken suspen-
sion, chassis or bodywork
With ship models: damaged or broken propellers, torn superstructure
With airplanes: damage due to improper transportation or crash
I If you find a part that is defective in material or workmanship right after open-
ing the package, return - before you used it – to your dealer or directly to us and
we will send you a replacement.
Some parts are available as spares. If a part is defective or worn, you can
identify it with the help of the exploded view.
In case of problems or questions, please contact your dealer or:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035
Göppingen, Phone [phone]
Email: [email protected]
Spare parts you may order in your local hobby shop or online at http://www.
XciteRC.de/
Using the RF Module with Walkera radio controller
First, set Walkera radio controller to Plane Mode, then adjust the radio control-
ler to AERO transmit format. Connect the module as shown in the picture. The
setups will be found on page 38.
