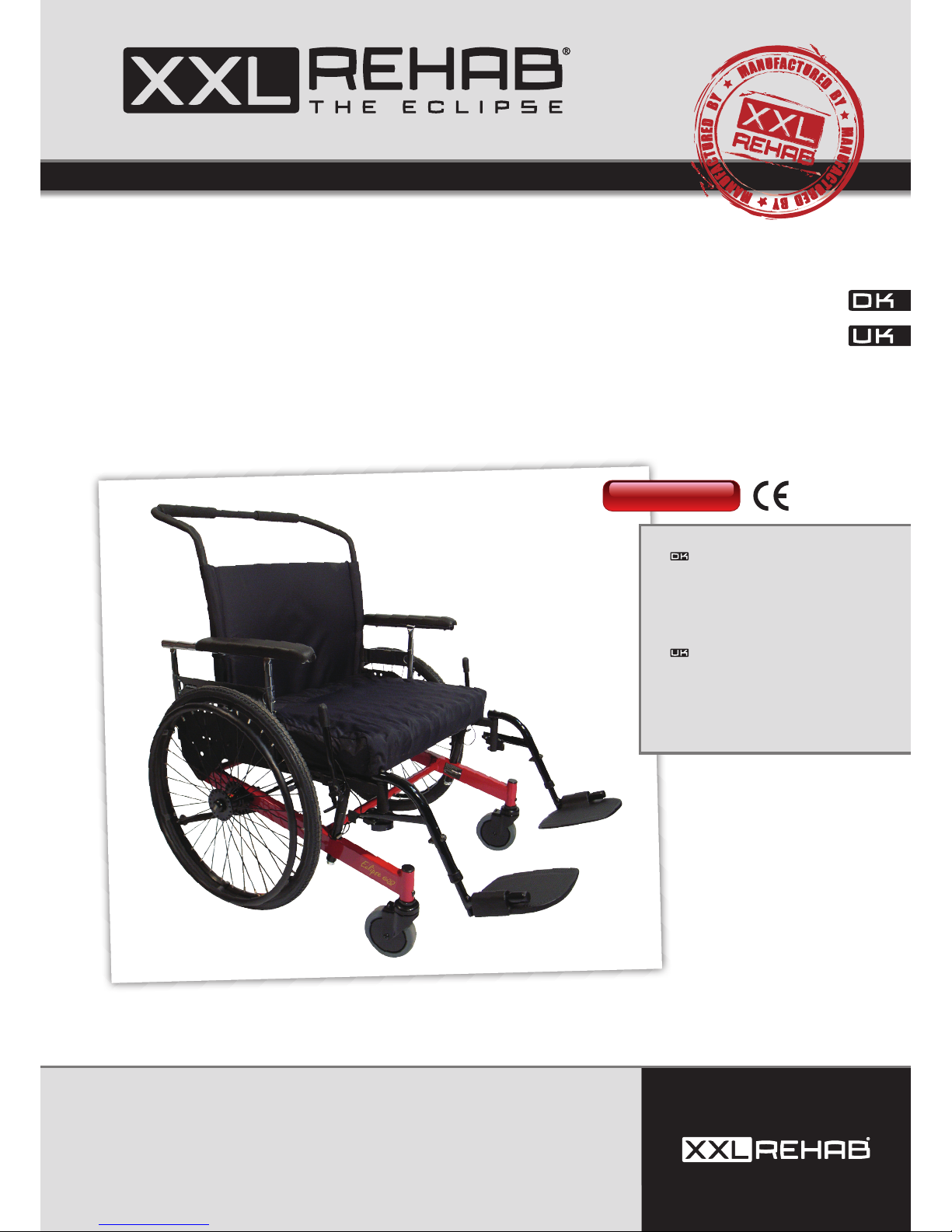

XXL-Rehab Manuel wheelchair – The Eclipse
Kan med fordel anvendes til:
- Bariatriske brugere.
- Hospitaler.
- Plejehjem.
- Private boliger.
Ideal use for:
- Bariatric users.
- Hospitals.
- Nursing homes.
- Home.
MAX 270/450 KG

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
2
– Dette produkt må ikke anvendes uden grundig instruktion fra uddannet
personale.
– Bruges produktet til personer, der vejer mere end den maksimale brugervægt,
er der risiko for at beskadige produktet.
– XXL-Rehab påtager sig intet ansvar for eventuelle skader på produktet eller
personskader forårsaget af forkert installation, forkert montering eller forkert
anvendelse af dette produkt.
– Hvis dele er beskadiget eller mangler, kontakt XXL-Rehab med det samme.
Brug IKKE erstatnings reservedele.
– XXL-Rehab kan ikke holdes ansvarlig for fejl eller ulykker, der opstår efter
reparationer uden skriftlig tilladelse fra XXL-Rehab.
ADVARSEL ADVARSEL
Læs denne vejledning grundigt før brugen af XXL-Rehab Eclipse for at sikre
korrekt anvendelse af produktet. Læg herunder særlig mærke til advarslerne
markeret med .
Husk endvidere, at for at undgå risiko for personskade på brugeren må
kørestolen kun betjenes af plejepersonale eller hjælpere med den fornødne
uddannelse eller af personer, der har fået anvisning i korrekt anvendelse af
stolen.
BRUG
XXL-Rehab Eclipse er en unik manuel kørestol, hvis konstruktion og tilpas-
ningsmuligheder er specielt afpasset efter bariatriske brugeres behov og
kropsbygning.
Kørestolen har et tidløst design. Den er beregnet for brugere på op til 270
kg (fås i forstærket udgave til brugere på op til 450 kg). Den er velegnet til
brugere med forskellige diagnoser.
På kørestolen er det muligt at justere sædets dybde og hældning, ryglænets
vinkel i forhold til sædet og sædehøjden.
XXL-Rehab Eclipse kan bruges både inden- og udendørs. Det anbefales at
bruge kørestolen i temperaturer mellem -5 og +40 °C, da materialet ellers
kan føles mindre behageligt.
Hvis produktet bruges til personer, der vejer mere end 270 kg/450 kg, kan
der opstå risiko for, at kørestolen vælter eller beskadiges.
SÆRLIGE BEMÆRKNINGER
ADVARSEL/FORSIGTIG – særlige bemærkninger i denne vejledning, der
omhandler en risikabel eller uforsvarlig praksis, som kan medføre person-
skade eller skade på stolen eller omgivelserne.
Biltransport af brugere fastspændt i kørestolen.
XXL-Rehab anbefaler ikke, at kørestolsbrugere transporteres i et motor-
køretøj, mens de er fastspændt i XXL-Rehab Eclipse kørestolen.
Brugsanvisning for XXL-Rehab Eclipse
Brugervægt max. 270 / 450 kg
Total bredde Sædebredde + 18 cm
Total længde uden benstøtter 87 cm
Sædebredde 50 / 55 / 61 / 66 / 72 / 76 / 82 / 92 / 112 cm
Sædedybde 41-56 cm
Sædehøjde 36-51cm
Ryglænshøjde 65-75 cm
Rygvinkel indstillelig Ja
Armlænshøjde indstillelig Ja
Armlæn aftagelige Ja
Benstøtter højdejusterbare Ja
Benstøtter opklappelige/aftagelige Ja
Vægt Ca. 30 kg
Betjening Manuel
Brandhæmmende betræk Ja
Farve betræk Sort
Farve stel Rød
Skubbebøjle Ja
Skubbehåndtag højdejusterbare Nej
Drivhjul quick release Ja
Balancepunkt indstilleligt Ja
Sammenklappelig Nej
Fast sæde Ja
Ryglænshøjde indstillelig Nej
Stel Pulverlakeret stål
Drivhjul 24” massive PU dæk
Svinghjul 125 mm nylon med PU
Sæde/ryg Polyester/nylon
Armlæn Polyuretan
ISO - klassifikation ISO 12 22 03 - 08

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
33
3
4
2
5
6
10
11
7
1
12
8
9

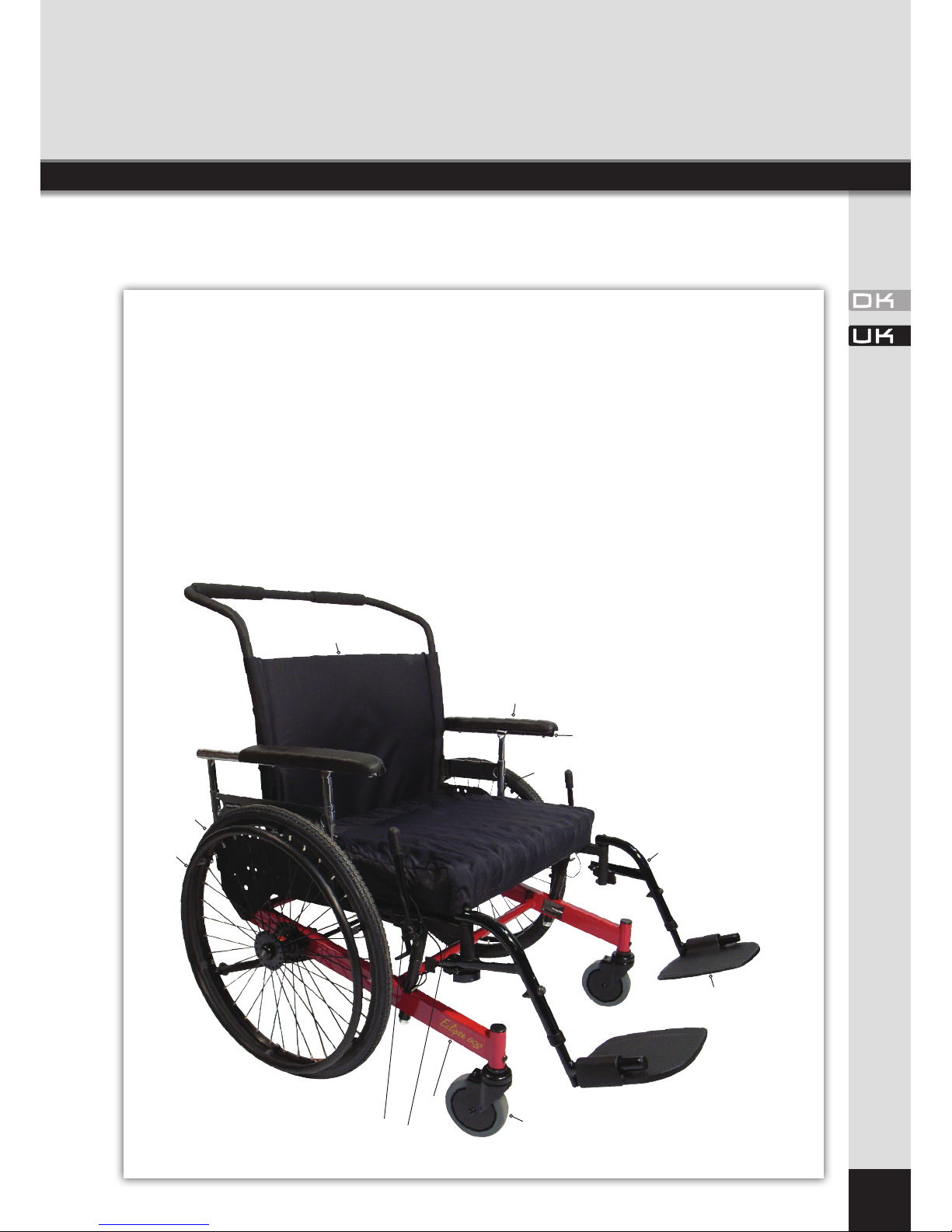

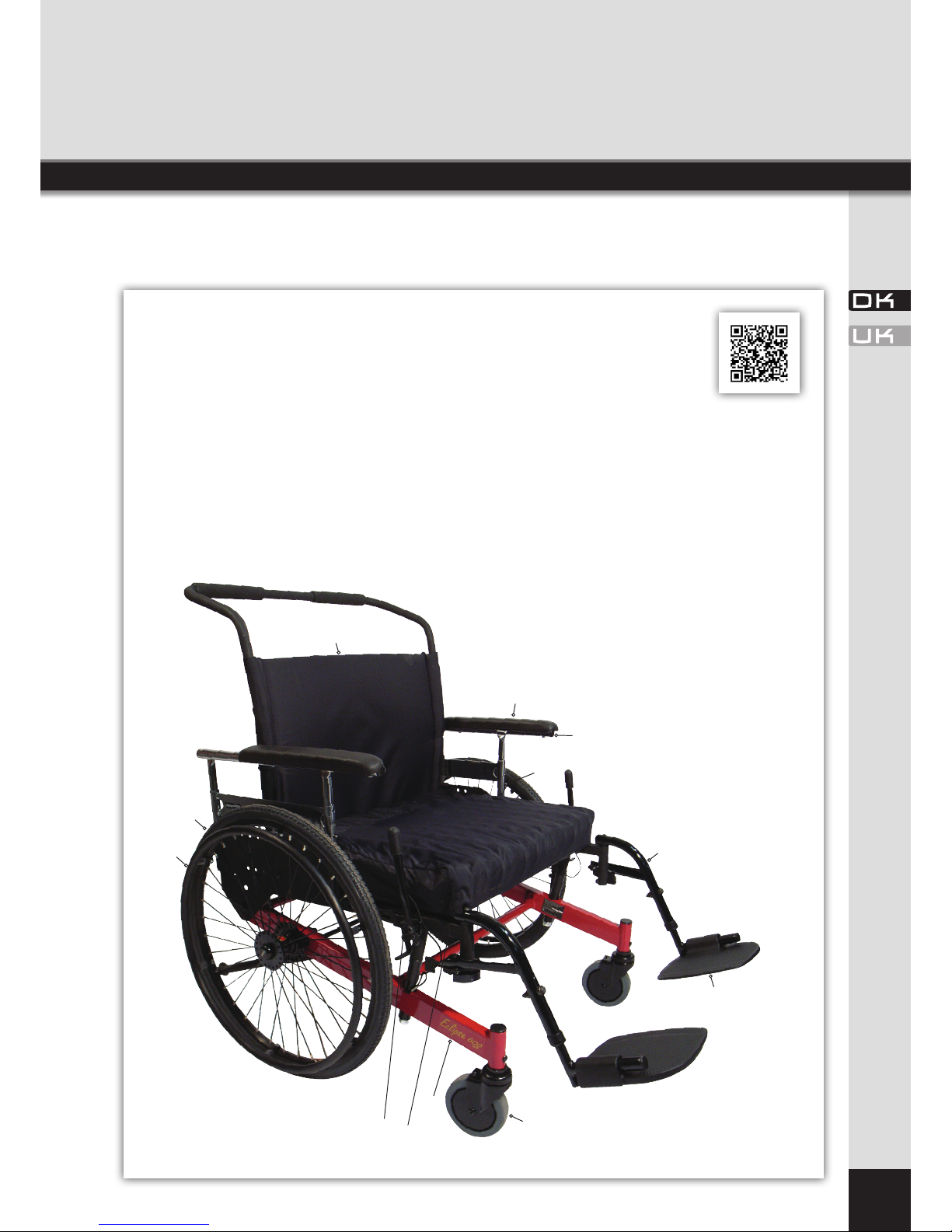

1. Aftageligt armlæn
2. Armlænspolstring
3. Udløser til afmontering af armlæn
4. Benstøttens justeringsrør
5. Benstøtte
6. Drejeligt forhjul
7. Hjulbremse
8. Drivhjul
9. Drivring
10. Underramme
11. Sæderamme
12. Ryglæn
Komponentoversigt
Scan koden og få flere
produktinformationer.

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
4
ADVARSLER
Når kørestolen tages i brug første gang, bør brugeren sammen med tera-
peut eller en anden sundhedsfaglig medarbejder udføre forskellige række-,
fremadbøjnings- og forflytningsøvelser for at forstå sikkerhedsgrænserne
for kørestolen.
FORSØG IKKE at nå genstande, hvis det kræver, at brugeren flytter sig
fremad i sædet.
FORSØG IKKE at samle genstande op fra gulvet, hvis det indebærer, at
brugeren skal række ned mellem sine knæ.
FORSØG IKKE at nå genstande bag ved kørestolen ved at læne bagud
over ryglænet.
BRUGEREN MÅ IKKE FORSØGE at flytte sin vægt / siddeposition i den
retning brugeren rækker, da kørestolen KAN tilte.
LAD VÆRE MED at tilte kørestolen uden assistance.
BRUG ALDRIG en rulletrappe til at transportere kørestolen fra én etage
til en anden. Dette indebærer risiko for alvorlig personskade.
FORSØG IKKE at stoppe en kørestol i bevægelse ved at bruge hjulbrem-
serne.
LÅS ALTID BEGGE HJUL ved forflytning til/fra kørestolen.
LAD VÆRE med at bruge kørestolen på veje, gader eller motorveje.
FORSØG IKKE at forcere ramper eller skråninger med en hældning
større end 9°.
FORSØG IKKE at køre op ad ramper eller skråninger, der er dækket af is,
olie eller vand.
FORSØG IKKE at forcere forhindringer, meget ujævne flader osv. Dette
kan få kørestolen til at tilte og i værste fald medføre personskade.
BRUG ALDRIG uautoriserede dele, tilbehør osv., da alle garantier derved
vil bortfalde.
LØFT ALDRIG kørestolen i dele, der kan tages af (armlæn, hjul, ryglæn,
benstøtter eller lign.)
AFMONTÉR ALDRIG anti-tip-støtterne.
BRUG IKKE benstøtterne til at stå på under ind- og udstigning fra køre-
stolen.
FORSØG IKKE at tilte kørestolen uden hjælp.
STÅ ALDRIG på kørestolens ramme.
Dæktryk
Hvis kørestolen er udstyret med pneumatiske (luftfyldte) dæk, MÅ DEN IKKE
BRUGES, medmindre den har det korrekte dæktryk (PSI-værdi). LAD VÆRE
med at pumpe dækkene for hårdt. Tilsidesættelse af disse anvisninger kan få
dækket til at eksplodere og medføre personskade.
Udskiftning af pneumatiske dæk eller slanger SKAL udføres af en autoriseret
forhandler.
Vægttræning
XXL-Rehab Eclipse kørestolen er ikke designet eller testet til brug under
vægttræning. Hvis XXL-Rehab Eclipse kørestolen bruges under vægttræning,
påtager XXL-Rehab sig intet ansvar for personskader af nogen art, og alle
garantier bortfalder øjeblikkelig.
Sikker håndtering af XXL-Rehab Eclipse kørestolen
At kunne håndtere XXL-Rehab Eclipse kørestolen sikkert, kræver at både
bruger og assisterende person er opmærksomme på brugsanvisningens
vejledninger. Bruger og terapeut bør sammen analysere de teknikker der skal
bruges for at komme ind og ud af kørestolen, række efter ting etc. På denne
måde bliver bruger klar over muligheder og ”forbud”. Det er vigtig at indøve
forflytningsteknikker, indtil bruger føler sig sikker, og derved kan omgås de
mest almindelige forhindringer i bygninger osv.
Stabilitet og balance
For at kørestolen kan være så stabil som mulig, skal bruger altid opretholde
sin balance. Kørestolen er designet til at forblive opret under almindelige
dagligdags aktiviteter, så længe bruger ikke bevæger sig ud over tyngde-
punktet.
Stort set alle aktiviteter i en kørestol medfører at tyngdepunktet flyttes.
Mange aktiviteter kræver at brugeren rækker, bøjer sig frem eller forflytter
sig ind og ud af kørestolen. Disse bevægelser vil bevirke en ændring af den
normale balance, tyngepunkt og vægtdistribution i kørestolen. For at fastslå
brugerens sikkerhedsgrænser bør fremadlæning, rækning og forflytnings-
aktiviteter øves og indlæres sammen med en kvalificeret hjælper / terapeut,
før den aktive brug af kørestolen.
LÆN IKKE længere frem end armlænene på stolen. Kontrollér, at sving-
hjulene peger fremad, når bruger læner sig frem. Dette gøres ved at køre
stolen lidt frem og derefter lidt tilbage i en lige linje.
ADVARSEL: Bruger bør aldrig tilte kørestolen bagover uden assistance.
Brug altid antitip-støtter!
Håndtering af dagligdags forhindringer
Det bliver lidt lettere at overvinde eventuelle irritationer over forhindringer
i dagligdagen, hvis brugeren lærer at styre kørestolen korrekt. Brugeren skal
altid huske på tyngdepunktet for at opretholde stabiliteten/balancen.
Bemærkning til hjælpere
Når kørestolsbrugeren har behov for hjælp, så husk at bruge kroppen rigtigt.
Hold altid ryggen rank og bøj i knæene, når kørestolen tippes eller køres
over kantsten eller andre forhindringer.
Vær opmærksom på alle løse (aftagelige) dele. Disse må ALDRIG bruges til
at støtte eller løfte kørestolen manuelt eller på anden vis, da de kan blive
udløst ved et uheld, hvilket kan medføre personskade på bruger og/eller
hjælper(e).
Sikkerhedsvejledninger

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
55
Tiltning
Når kørestolen skal tiltes, skal plejepersonalet gribe fat i kørestolen i en
ikke-aftagelig del bag på kørestolen. Informér brugeren i kørestolen, inden
den tiltes, og bed ham/hende om at læne sig bagover. Kontrollér, at brugerens
hænder og fødder er fri af alle hjulene.
Når teknikken med tiltning af kørestolen mestres, benyttes denne teknik ved
lave kantsten, korte trapper etc.
RULLETRAPPER
LAD VÆRE med at bruge en rulletrappe til at transportere kørestolen
fra én etage til en anden. Dette indebærer risiko for alvorlig personskade.
FIG. 1
FORFLYTNING TIL OG FRA ANDRE SÆDER
ADVARSEL – FØR brugeren forsøger at forflytte sig ind i eller ud af køresto-
len, skal afstanden afstanden mellem de to sæder gøres så lille som mulig.
Drej begge forhjulene, så de peger mod det møbel el.lign., der skal forflyttes
til. Sørg desuden for, at begge hjulbremser er aktiverede, så hjulene ikke
bevæger sig.
ADVARSEL – Brugeren skal sætte sig så langt bagud i sædet som mu-
ligt. Dette hindrer skader på polstringen og fjerner risikoen for, at kørestolen
tilter fremad.
BEMÆRK – Brugeren kan selv gøre dette, forudsat at han/hun er
tilstrækkelig mobil og har tilstrækkeligt mange kræfter i overkroppen.
1. Anbring kørestolen langs med og så tæt som muligt på det sæde, der skal
forflyttes til, idet de forreste hjul peger hen mod det. Aktivér hjulbrem-
serne. Overfør kropsvægten til sædet under forflytningen.
2. Når brugeren udfører forflytningen alene, har brugeren kun en lille del
eller slet ikke noget af sædet under sig. Brug så vidt muligt et glidebræt.
FIG. 2
ÆNDRING AF VÆGTFORDELINGEN
ADVARSEL – FORSØG IKKE at nå genstande, hvis det kræver, at bru-
geren flytter sig fremad i sædet, eller at samle genstande op fra gulvet, hvis
det indebærer, at brugeren skal række ned mellem dine knæ.
Mange aktiviteter kræver, at kørestolsbrugeren rækker ud, bøjer sig eller for-
flytter sig ind og ud af kørestolen. Disse bevægelser vil bevirke en ændring
af den normale balance, tyngdepunktet og vægtfordelingen i kørestolen.
For at finde og blive fortrolig med sine specifikke sikkerhedsgrænser bør
brugeren øve sig i flere kombinationer af at bøje fremad, række ud og for-
flytte sig til alle sider sammen med kvalificeret plejepersonale, FØR brugeren
begynder at bruge kørestolen aktivt.
FIG. 3
RÆKKE UD FRA EN KØRESTOL
Det er afgørende for sikkerheden, at brugeren sidder rigtigt. Når brugeren
rækker, læner eller bøjer dig fremad, er det vigtigt at bruge de forreste hjul
som hjælp til at opretholde stabiliteten og balancen.
FIG. 1
FIG. 2
FIG. 3

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
6
CHECK-LISTE TIL UDPAKNING
1. Undersøg kassen og dens indhold for synlige tegn på skader. Giv omgå-
ende forhandleren/transportøren besked om eventuelle synlige skader.
2. Fjern alt løst emballagemateriale fra kassen.
3. Tag forsigtigt alle dele ud af kassen.
Kontrollér at kassen med XXL-Rehab Eclipse kørestolen indeholder følgende
standarddele:
1. En Eclipse-ramme
2. To drivhjul
3. To quick-release-aksler
4. To anti-tip-støtter
5. To sæt armlæn
6. En Eclipse-stoleryg
7. Et sæt frontudstyr (valgfrit)
8. To sektorblokke (valgfrit)
BEMÆRK – Medmindre XXL-Rehab Eclipse kørestolen skal samles med
det samme, så gem kasser og emballagemateriale til at opbevare kørestolen
i, indtil den skal samles.
SAMLING
FIG. 4
1. Sæt øverste armlæn ind i nederste armlæn
2. Før stift A ind i åbningen B
3. Rotér armlænet, så hægten C griber fat i sidepladen
4. Sæt ryglænsrørene ind i holder D
5. Aktivér stift E for at låse bagsiden
6. Montér hjulbremser, så de svarer til valgt hjulposition
7. Montér drivhjul i valgt hjulposition med quick-release-aksler
8. Indsæt anti-tip-støtter
9. Montér sektorblokke og frontmonteret tilbehør
TILPASNING TIL BRUGEREN
De følgende anvisninger forklarer, hvordan XXL-Rehab Eclipse kørestolen
justeres. Det er meget vigtigt at kontrollere, at alle dele er gjort ordentligt
fast, når stolen er blevet justeret.
Værktøj
Stjerneskruetrækker (krydskærv)
Unbrakonøgler: 1/8”, 5/32”, 3/16”
Svensknøgle eller gaffelnøgler: 7/16”, 1 1/4”, 1 5/16”
Topnøgle med toppe: 9/16”, 3/4”, 1 1/4”
Aftageligt armlæn
Sådan svinges armlænet ud og afmonteres/justeres i højden.
Udløseren til afmontering af armlænet sidder på siden af stolen, foran på
armlænsrøret under armlænspolstringen. Udløs armlænet ved at bevæge
udløserhåndtaget til afmontering af armlænet cirka 1 cm bagud. Armlænets
forreste ende kan herefter svinges op og ud af fastgjort/låst stilling. Det
bageste armlænsrør kan nu frigøres fra frakkeskåneren.
Armlænet monteres og fastgøres på ny ved først at stikke armlænets
bageste rør ned i frakkeskånerens bageste åbning. Når armlænets bageste
lodrette rør er på plads i åbningen, svinges det forreste rør nedad og på
plads over forsiden af frakkeskåneren. Løft op i armlænet uden at aktivere
udløserhåndtaget for at kontrollere, at armlænet er låst fast.
Hjulbremser
Aktivér hjulbremsen ved at presse håndtaget frem (‘Push to Lock’). Brem-
serne kan justeres ved at løsne bolten og møtrikken, der går gennem monte-
ringsbeslaget og rammen. Før klembeslaget bagud, indtil hjulbremsens
bremsesko presser ca. 3 mm ind i dækket, når håndtaget er sat i bremsepo-
sition. Spænd bolten og møtrikken igen for at sætte monteringsbeslaget fast
det ønskede sted. Kontrollér, at bremsen virker korrekt, FØR kørestolen tages
i brug. Hvis hjulbremsen bliver slidt eller beskadiget, skal hele bremseenhe-
den straks udskiftes.
FORSIGTIG: HJULBREMSEN ER IKKE EN KØREBREMSE. FORSØG IKKE
at stoppe en kørestol i bevægelse ved at bruge hjulbremserne. LÅS ALTID
BEGGE HJUL MED HJULBREMSERNE, før brugeren flytter sig ind i eller ud af
kørestolen.
Justérbar rygramme
Find den bedste sædedybde under vejledning af en terapeut. Justér sæde-
dybden og rygvinklen, så de passer til sædets ønskede højde og hældning.
De flytbare ryglænsholdere fastgøres med fire bolte, som monteres i de
forborede hulmønstre. Sørg for, at boltene sidder ens i begge sider. Forhand-
leren kan tilpasse højden af rygrammen ved at forkorte rørene til ønsket
længde med en nedstryger eller rørskærer.
Polstring
Den bageste polstrings ‘pasning’ kan justeres ved at løsne eller stramme
hægterne. For at opnå den bedste pasning løsnes først hægterne, og deref-
ter anbringes brugeren i kørestolen, så den øverste del af polstringen støtter
den øverste del af ryggen. Fastgør derefter hægterne igen.
Udskiftning/justering af polstringen
XXL-Rehab anbefaler at undersøge, hvordan polstringen er sat fast på
stolen, før der foretages ændringer.
Kontrollér jævnligt, at polstringen ikke er revnet eller løs. Hvis den er, un-
dersøges det, om den indre foring også er beskadiget eller svækket. Udskift
straks polstringen, hvis den er beskadiget, eller hvis foringen er løs. Dette vil
sikre en ensartet fasthed i polstringen, som kan være svær at opnå, når den
har været brugt i et stykke tid.
ADVARSEL: Hvis polstringen vaskes eller bliver fugtig, nedsættes dens
brandhæmmende virkning.
Check-liste og monteringsvejledning
D
A
7
3
8
D
4
B
5
E
6
9
2
1
FIG. 4

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
77
FRONTMONTERET TILBEHØR
Sæt ophængsbeslagene i beslagholderne på kørestolen.
1. Justér tilbehøret til den ønskede længde, mens brugeren sidder i køresto-
len med fødderne på benstøtterne. Brug en skruenøgle og unbrakonøgle
til at løsne eller spænde bolten på benstøtternes justeringsrør.
2. Fjern unbrakobolten og klembeslaget, og før benstøtternes rør op eller
ned, indtil de har den ønskede længde. Skru derefter unbrakobolten
gennem klembeslaget og ind i gevindet på klemmeindsatsen. Det laveste
punkt på benstøtterne skal mindst være 7 cm over gulvet eller jorden.
BEMÆRK: Kontrollér, at den ønskede justering af tilbehøret ikke medfører
et tryk ned på benene ved den forreste del af sædepolstringen. Dette vil
kunne skade kørestolsbrugeren.
ADVARSEL: FORSØG IKKE AT STÅ PÅ BENSTØTTERNE. Hvis brugeren stil-
ler sig på benstøtterne, vil kørestolen brat tippe forover, hvilket kan medføre
faldskader.
FORSØG IKKE at løfte stolen i benstøtterne. Disse dele er beregnet til at
kunne tages af og/eller svinges ud fra kørestolen.
BENSTØTTERNE SKAL VÆRE i lodret position og svinget til side, når
brugeren skal ind i eller ud af kørestolen.
DRIVHJUL
Afmontering/montering af drivhjul/aksler
1. Pres spidsen af quick-release-akslen ind, og træk hjulet af akslen.
2. Pres spidsen af quick-release-akslen ind igen, og træk akslen ud af hjul-
navet.
3. Gentag trin 1-2 for det andet drivhjul.
4. Udfør trin 1-3 i omvendt orden for at montere drivhjulet på stolen igen.
ADVARSEL: Sørg for, at udløserstiften og låsestifterne på quick-release-
akslen er helt ude, FØR kørestolen bruges. Låsestifterne SKAL stikke ud
fra ydersiden af drivhjulets akselholder for at være ordentligt låst. Hold
låsestifterne rene.
Justering af quick-release-akslen
1. Montér drivhjul og quick-release-aksel på kørestolen.
2. Pres udløserstiften ind i quick-release-akslen, og før akslen gennem
hjulnavet.
3. Slip udløserstiften, og kontrollér, at låsestifterne er helt ude.
4. Forøg eller formindsk akslens endefrigang ved at justere låsemøtrikken
for enden af quick-release-akslen.
ADVARSEL: Sørg for, at udløserstiften på quick-release-akslen er helt
ude, FØR kørestolen bruges.
Hold låsestifterne rene.
Justering af ryglæn (sædedybde/ryghældning)
Montér det samlede ryglæn i rammen ved at føre den nederste ende af
ryglænets rør ned i de tilsvarende holdere i rammen. Bemærk, at ryglænets
placering kan justeres til større eller mindre sædedybde, og at ryglænets
hældning kan justeres ved at vælge forskellige kombinationer af monte-
ringshuller til montering af ryglænsholderne på rammen.
Montering af nedfældbar stoleryg
En nedfældbar stoleryg kan leveres sammen med de øvrige dele af køresto-
len eller eftermonteres på en eksisterende Eclipse kørestol. For at montere
den nedfældbare stoleryg fjernes ryglænets oprindelige bærebøsninger,
hvorefter den nedfældbare ryg boltes fast 6 steder langs frakkeskåneren (3
bolte på hver side). Bemærk, at ryglænets placering kan justeres efter større
eller mindre sædedybde.
Vigtigt! Flyt baghjulene til den bageste akselposition. Denne akselposition
anbefales for at sikre størst stabilitet, når ryglænet er nedfældet. Montér de
ekstra lange anti-tip-støtter (leveres i monteringssættet med den nedfæld-
bare ryg). De ekstra lange anti-tip-støtter giver yderligere sikring mod, at
kørestolen vælter, når ryglænet er nedfældet. Husk at kontrollere kørestolens
stabilitet, når ryglænet er helt nedfældet, og brugeren sidder i kørestolen,
for at sikre en acceptabel stabilitet bagud, før brugeren sendes hjem.
Justering af drivhjulsaksel og anti-tip-holder
Bemærk: Drivhjulene vil fra fabrikken være monteret i standardpositionen,
medmindre andet er anført i kundens ordre. Drivhjulsakslen kan flyttes til en
af fire positioner. Gør følgende for at flytte drivhjulsakslen:
Anti-tip-holderen er boltet på rammen via akselholderen og to 7/8” (udv.
diam.) spændeskiver, som hindrer anti-tip-enheden i at dreje rundt. Spæn-
deskiverne kan låses fast i en af to mulige placeringer, afhængigt af den
ønskede placering af drivhjulsakslen.
Vælg den ønskede ud af de fire positioner for drivhjulsakslen. Ved brug af
én af de to forreste akselpositioner skal spændeskiverne sidde i anti-tip-
holderens ‘bagud’-hul. Ved brug af én af de to bageste akselpositioner skal
spændeskiverne sidde i ‘fremad’-hullet.
Montér unbrakoskruen (3/8”-16” x 3/4”) og 2 spændeskiver (3/8” indv. diam.
x 7/8” udv. diam.) og låsemøtrikken (3/8”) i anti-tip-holderne. Vent med at
spænde unbrakoskruen og møtrikken, til spændeskiverne sidder korrekt i
akselhullet (se herunder).
Gør følgende ved hver akselholder: Montér akselholderen og anti-tip-
holderen med 2 spændeskiver (59/64” indv. diam. x 1 19/64” udv. diam.) og
en holdemøtrik. Den ene af spændeskiverne skal monteres mellem holderens
hoveddel og 1” x 2”-siderøret. Den anden spændeskive skal sidde ved siden
af møtrikken. Når akselmøtrikken er spændt næsten til, bruges en hammer
og en kørner til at banke 7/8” (udv. diam.)-spændeskiverne ind i 7/8”-hul-
lerne i siden af rammen. Slut af med at spænde alle skruer og møtrikker.
OVERSPÆND IKKE AKSELMØTRIKKEN. ALMINDELIG TILSPÆNDING ER NOK!
Flyt hjulbremserne efter behov, så de passer til den nye placering af driv-
hjulene.
Monteringsvejledning

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
8
Overramme, højde- og hældningsjustering
Bemærk: Fra fabrikken vil rammens højde og sædehældningen være
indstillet til standardpositionen, medmindre andet er anført i kundens ordre.
Sædehøjden og hældningen kan ændres til en af tre mulige højder og hæld-
ninger. Gør følgende for at ændre sædehøjde og -hældning:
Løsn sætskruen og fjern 1/2” DIA-bolten under den del af rammen, som
forbinder overrammen med underrammen. Når 1/2”-bolten er fjernet, kan
sædehøjden ændres. Husk at sætte støddæmperne på deres oprindelige
plads igen. Der skal være en 1/2” lang støddæmper og 2 spændeskiver
monteret under nederste sideskinne. Der skal være en 1” lang støddæmper
monteret umiddelbart under overrammen, hvor 1/2”-bolten skrues ind i
overrammen.
Ved en sædehøjde på 15” bruges en 5”-bolt plus en 1” urethanbøsning uden
afstandsstykke.
Ved en sædehøjde på 16” bruges en 6”-bolt plus en 1” urethanbøsning og et
1”-afstandsstykke.
Ved en sædehøjde på 17” bruges en 7”-bolt plus en 1” urethanbøsning og et
2”-afstandsstykke.
Brug kun skruer og afstandsstykker leveret af XXL-Rehab. 1/2”-bolten skal
skrues mindst 1” ind i gevindet på overrammen.
Spænd sætskruen igen for at sikre, at 1/2”-skruen ikke går løs, når køresto-
len bruges.
Hvis sædehældningen skal ændres, flyt 3/8”-16”-bolten og møtrikken i den
bageste del af rammen til en af de tre mulige hældningspositioner, som
bestemmes af de tre huller i sidepladen på overrammen. OVERSPÆND IKKE
MØTRIKKERNE. KNAP SPÆNDT ER NOK. (Bemærk, at det ikke er muligt at
opnå hældning på den bageste del af sædet ved lave sædehøjder (14” eller
15”).
Justering af hjulbremse
Hjulbremserne er fastgjort på sæderammen via to ¼”-20” unbrakobolte. Der
sidder to lettilgængelige låsemøtrikker inde i sæderammen. Løsn unbra-
koboltene lidt, og før hjulbremseenheden fremad eller bagud efter behov,
og spænd derefter unbrakoboltene igen for at justere ‘stramningen’ af
hjulbremserne. Test justeringen ved at aktivere hjulbremsen for at sikre, at
den kan aktiveres tilstrækkeligt.
Særlig bemærkning: Når sædehøjden er stor, og drivhjulene er anbragt i den
bageste akselposition, kan det være nødvendigt at montere hjulbremserne
omvendt, for at bremseskoen kan få ordentlig kontakt med dækket. Dette
gøres, ved at montere den del af hjulbremsen, som sidder på kørestolens
ramme, omvendt, hvilket gør det muligt at placere bremsehåndtaget og
bremseskoen længere bagud.
Justering af rammebredde
For at kunne justere rammebredden skal der bruges et udvidelsessæt fra
XXL-Rehab. Dette sæt indeholder 6 afstandsstykker, som bruges til at udvide
rammen til den nye bredde, en ny rygpolstring og en bredere sædebund.
Afmontér ryglænet fra kørestolen. Fjern den gamle rygpolstring. Bank de 2
fjederstifter (i tværdrageren), der bruges til at fastholde ryglænets bredde,
ud. Afmontér ryglænets to halvdele. Montér den nye breddejusteringsbøs-
ning eller fjern bøsninger efter behov. Saml igen ryglænets to halvdele.
Når ryglænets rør sidder parallelt med hinanden, bores der gennem de nye
1/8”-huller til fjederstifterne, så disse kan monteres.
Fjern sædebunden. Skil underrammen ad ved at fjerne de 5 bolte, der
opretholder stolens eksisterende bredde. Montér den nye breddejusterings-
bøsning eller fjern bøsninger efter behov. Saml igen rammens to halvdele.
Montér den nye sædebund.
BRUG I MOTORKØRETØJER
ADVARSEL
Undersøg, om stolen er fremstillet med Transit Tie-Down System (TTDS).
Hvis kørestolen IKKE er udstyret med Transit Tie-Down System (TTDS),
opfylder kørestolen IKKE standarderne for siddepladser i motorkøretøjer.
Hvis stolen er udstyret med Transit Tie-Down System (TTDS):
1. Hvis det er praktisk muligt, skal brugeren flytte til køretøjsfabrikantens
originale sæde og benytte køretøjets sikkerhedssele.
2. Brug kun Wheelchair Tie Down and Occupant Restraint Systems
(WTORS)-udstyr, der opfylder kravene i SAE J2249 Recommended Prac-
tice – Wheelchair Tie Down and Occupant Restraint Systems For Use in
Motor Vehicles (Anbefalet praksis for udstyr til fastspænding af kørestol
og bruger i motorkøretøjer). Brug ikke WTORS-udstyr, som udnytter
kørestolens konstruktion til at overføre belastningen ved fastspænding af
brugeren til køretøjet.
3. Køreren må ikke veje mere end 270 kg.
4. Kørestolen er testet dynamisk i fremadvendt stilling ved en frontal kol-
lision ved 48 km/t.. Kørestolen skal vende fremad under transport.
5. For at reducere risikoen for skader på fører og passagerer i køretøjet skal
kørestolsmonteret tilbehør som bakker og respiratorudstyr afmonteres og
sikres særskilt.
6. Anordninger til at støtte brugeren i en bestemt stilling må ikke bruges til
at fastspænde brugeren.
7. Kørestolens ramme, komponenter eller sæde må ikke ændres eller udskif-
tes.
8. Billederne nedenfor viser placeringen af kørestolens sikringspunkter
foran og bagpå.
9. Brug kun WTORS-sikringssystemer, der er monteret i overensstemmelse
med fabrikantens anvisninger og SAE J2249.
Følg altid bestemmelserne i dit eget land.
Monteringsvejledning
Forreste sikringspunkt Bageste sikringspunkt

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
99
VEDLIGEHOLDELSE OG RENGØRING
Rengøring
Jævnlig rengøring af alle flader på kørestolen vil sikre, at den bliver ved at se
pæn ud og holder længere. Alle flader kan rengøres med en mild sæbeop-
løsning. Om nødvendigt kan stolen sprayes med VIRKON, hvorefter stoffet
aftørres som angivet i brugsvejledningen.
BRUG ALDRIG OPLØSNINGSMIDLER af nogen art. Stolen kan desuden
rengøres ved aftørring med sprit.
BEMÆRK: Hvis rygpolstringen vaskes eller bliver våd, nedsættes dens
brandhæmmende virkning.
Vedligeholdelsesprocedure
1. Kontrollér, at alle møtrikker og bolte er spændt, før ibrugtagning af XXL-
Rehab Eclipse kørestolen. Kontrollér alle dele for slid og skader, og udskift
dele, hvor det er nødvendigt. Kontrollér, at kørestolen er justeret korrekt,
så den passer til brugeren.
2. Hold akslerne fri for snavs og fnug for at sikre, at mekanismen låser kor-
rekt, og at hjulene kan dreje frit.
3. Husk at smøre akslerne mindst én gang om måneden (brug en 3-i-1-olie
eller et tilsvarende produkt).
ADVARSEL – Hvis kørestolen er udstyret med pneumatiske (luft-
fyldte) dæk, må den ikke bruges, medmindre den har det korrekte dæktryk
(PSI-værdi). LAD VÆRE med at pumpe dækkene for hårdt. Tilsidesættelse
af disse anvisninger kan få dækket til at eksplodere og medføre person-
skade.
4. Ved pneumatiske dæk er det anbefalede dæktryk trykt på siden af dækket.
5. Kontrollér regelmæssigt hjul og dæk for revner og slid og udskift efter
behov.
6. Kontrollér regelmæssigt, at drivringene sidder ordentligt fast på hjulet.
GENERELLE BEMÆRKNINGER
I tvivlstilfælde kontakt altid forhandleren.
I visse tilfælde skal XXL-Rehab Eclipse kørestolen kontrolleres af leve-
randøren. Dette gælder særligt ved:
- revner eller skader på rammen.
- revner eller skader på svejsninger.
Kontakt altid leverandøren før returnering af en XXL-Rehab Eclipse kørestol
eller nogen af dens dele. Ved returnering af kørestolen er det vigtigt at
pakke den i en kasse, der er fastgjort på pallen. XXL-Rehab påtager sig intet
ansvar for transportskader på produkter, der returneres til XXL-Rehab.

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
10
BEMÆRK – Få kørestolen kontrolleret og serviceret grundigt hos for-
handleren to gange om året.
Regelmæssig rengøring afslører eventuelle løse eller slidte dele og sikrer, at
kørestolen fungerer problemfrit. For at fungere korrekt og sikkert skal køre-
stolen vedligeholdes som ethvert andet køretøj. Regelmæssig vedligehol-
delse vil forøge kørestolens levetid og effektivitet.
Der skal altid udføres indledende tilpasninger efter brugerens kropsbygning
og personlige præferencer. Følg derefter nedenstående vedligeholdelsespro-
cedurer:
Check-liste til sikkerhedskontrol
Emne Indledende Kontrollér/
justér
ugentligt
Kontrollér/
justér
månedligt
Kontrollér/
justér
hvert halve år
GENERELT
Kørestolen kører lige
Kontrollér, at alle beslag m.v. er spændt
X
X
X X
HJULBREMSER
Hindrer ikke hjulene i at dreje
Omdrejningspunkterne er fri for slid og slør
Hjulbremserne er faste, men lette at aktivere
X
X
X
X
X
X
SKÆRME
Kontrollér, om metallet er bøjet eller stikker ud
Sørg for, at alle hægter er lukkede
X
X
X
X
SÆDE-/RYGPOLSTRING
Kontrollér, om polstringen er flænget eller løs
Kontrollér hægterne for at sikre, at de sidder sikkert
X
X X X
DRIVHJUL
Der er ikke for stort sideslør, og hjulene binder ikke, når de løftes op og drejes
Quick-release-akslerne låser korrekt
X
X X
X
X
FORHJUL
Kontrollér, at hjul-/gaffelsamlingen er spændt korrekt ved at få hjulet til at
svinge rundt; hjulets svingning skal standse lidt efter lidt
Hjullejerne er rene og fri for fugt
FORSIGTIG: Hjul og dæk skal kontrolleres regelmæssigt for revner og slid,
og udskiftes, når det er nødvendigt
X
X
X
X
X
X
DÆK
Kontrollér, om dækket eller dækmønstret er slidt
Ved pneumatiske dæk kontrolleres, at slangen er monteret korrekt
Kontrollér drivhjulenes dæk for revner og slid
FORSIGTIG: Hjul og dæk skal kontrolleres regelmæssigt for revner og slid,
og udskiftes, når det er nødvendigt
X
X
X
X
X
X
RENGØRING
Rengør og polér alle dele med voks
Rengør polstring og armlæn
Kontrollér, at akslerne er fri for snavs, fnug osv.
Kontrollér, at vippeforskydninger og rullelejer er fri for snavs, fnug osv.
X
X
X
X

BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING · BRUGSANVISNING
XXL-Rehab Eclipse
1111
GARANTI
XXL-Rehab Eclipse er dækket af et års garanti fra fakturadatoen på materi-
aler og udførelse. Selve kørestolens ramme (underramme) er dækket af fem
års garanti fra fakturadatoen. Fakturaen er ”garantibevis”.
Produkter, der har været anvendt til andet end den tiltænkte anvendelse,
eller som har været udsat for skødesløs behandling, mishandling, forkert
opbevaring eller håndtering, forkert betjening, uautoriserede modifikationer
eller skader ud over normalt slid og ælde efter XXL-Rehabs vurdering, er ikke
dækket af denne garanti.
Garantien bortfalder, hvis vægtgrænsen overskrides. Garantien bortfalder
ved enhver uautoriseret reparation af produktet eller nogen af dets dele
eller enhver uautoriseret modifikation af nogen af produktets komponenter.
Fejlfinding
Problemer Løsning
Stolen trækker mod højre
Stolen trækker mod venstre
Træg drejning eller kørsel
Forhjulene vibrerer
Kun 3 af 4 hjul rører jorden
Hvis dækkene er pneumatiske,
kontrolleres det, at trykket er korrekt/
ens i begge dæk
Træg drejning eller kørsel
Forhjulene vibrerer
Stolen knirker og rasler
Stolen virker løs
Kontrollér, om møtrikker eller skruer
er løse
Stolen trækker mod højre
Stolen trækker mod venstre
Træg drejning eller kørsel
Forhjulene vibrerer
Kontrollér forhjulenes vinkel
Stolen trækker mod højre
Stolen trækker mod venstre
Forhjulene vibrerer
Kontrollér, at begge forhjul rører jorden
på samme tid
FORHANDLER
XXL-Rehab
Fuglebækvej 1 D
DK-2770 Kastrup
Danmark
Tlf.: [phone]
Fax: [phone]
www.xxl-rehab.com
11/2014/JP
PRODUCENT
PDG Product Design Group
Unit 103 - 318 East Kent Ave. South
Vancouver, BC, Canada V5X 4N6

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
12
Instructions for using XXL-Rehab Manuel wheelchair – The Eclipse
– This product should not be used without proper instruction from a healthcare
professional.
– Using the product for individuals weighing more than the maximum weight-
bearing capacity may pose a risk for damaging the product.
– XXL-Rehab assumes no responsibility for any damage or injury caused by
improper installation, assembly or use of this product.
– If components are damaged or missing, contact XXL-Rehab immediately.
Do NOT use substitute parts.
– XXL-Rehab cannot be held liable for faults or accidents occurring after
repairs by service staff without written authorisation from XXL-Rehab.
CAUTION CAUTION
To ensure proper use of the XXL-Rehab Eclipse, please read these instruc-
tions thoroughly before using the product. In doing so, pay particular atten-
tion to the warning notes marked with .
Also remember that in order to prevent the risk of injury to the user, the
wheelchair may be operated only by trained caregivers or aides or by indi-
viduals who have been instructed in its proper use.
USE
XXL-Rehab Eclipse is a unique manual wheelchair whose design and con-
figuration options are unique to the bariatric user’s needs and body type.
The wheelchair has a timeless design. It is intended for users up to 270 kg
(reinforced version for users up to 450 kg). It is suitable for users with dif-
ferent diagnoses.
The wheelchair can be adjusted in terms of seat depth, seat tilt, backrest
angle to the seat and seat height.
XXL-Rehab Eclipse wheelchair can be used indoors and out. It is recom-
mended to use the wheelchair in temperatures between - 5 degrees to + 40
degrees Celsius as the material otherwise may feel less comfortable.
Using the product for individuals weighing more than 270 kg / 450 kg
may pose a risk of tipping or damaging the wheelchair.
SPECIAL NOTES
WARNING/CAUTION — notices as used in this manual apply to hazards
or unsafe practices which could result in personal injury or property dam-
age.
Transporting a user secured in the wheelchair onboard a motorised
vehicle.
XXL-Rehab do not recommend to transport wheelchair users secured in the
XXL-Rehab Eclipse wheelchair onboard a motorised vehicle.
Maximum weight capacity is 270 / 450 kg
Total width Seat width + 18 cm
Total length without footrests 87 cm
Seat width 50 / 55 / 61 / 66 / 72 / 76 / 82 / 92 / 112 cm
Seat depth 41-56 cm
Seat height 36-51 cm
Backrest height 65-75 cm
Backrest angel adjustable Yes
Armrest height adjustable Yes
Armrests removable Yes
Footrests height adjustable Yes
Footrests swing-away and removable Yes
Weight Approx. 30 kg
Operation Manual
Flame-retardant cover Yes
Color cover Black
Color frame Red
Push handle Yes
Push handle height adjustable No
Quick release on rear wheels Yes
Balance point adjustable Yes
Foldable No
Fixed seat Yes
Backrest height adjustable No
Frame Powder-lacquered steel
Rear wheels 24” solid PU tires
Casters 125 mm nylon with PU
Seat / backrest Polyester / nylon
Armrests Polyurethane
ISO – classification ISO 12 22 03 - 08

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
1313
Component overview
3
4
2
5
6
10
11
7
1
12
8
9
1. Removable Arm
2. Armrest Pad
3. Arm Release
4. Footrest tube
5. Footrest
6. Caster
7. Wheel Lock
8. Rear Wheel
9. Handrim
10. Base Frame
11. Seat Frame
12. Backrest

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
14
Safety notes
WARNINGS
During your first use of the wheelchair, perform a number of exercises
– together with your therapist or other health professional – in order to
train your ability to safely reach, lean forward and transfer in or out of the
wheelchair and become familiar with its safety limits.
DO NOT ATTEMPT to reach objects if you have to move forward in the
seat.
DO NOT ATTEMPT to pick up objects from the floor if you have to reach
down between your knees.
DO NOT ATTEMPT to reach for an object behind the wheelchair by
leaning backwards over the backrest.
DO NOT ATTEMPT to shift your weight / sitting position in the direction
of reach, as this COULD cause the wheelchair to tip over.
DO NOT tilt the wheelchair without assistance.
NEVER USE an escalator to move the wheelchair between floors. Serious
bodily injury may occur.
DO NOT ATTEMPT to stop a moving wheelchair with the wheel locks.
ALWAYS ENGAGE THE LOCKS on both wheels when transferring to or
from the wheelchair.
DO NOT operate on roads, streets or highways.
DO NOT ATTEMPT to negotiate ramps or slopes steeper than 9°.
DO NOT ATTEMPT to negotiate ramps or slopes covered with ice, oil, or
water.
DO NOT ATTEMPT to drive over obstacles, very uneven surfaces, etc.
This could cause the wheelchair to tip over, potentially causing personal
injury.
NEVER USE unauthorized parts, accessories, etc., as this will void all
warranties.
NEVER LIFT the wheelchair by any detachable parts (armrests, wheels,
backrest, footrests, etc.).
NEVER REMOVE the anti-tippers.
DO NOT USE the footrests as a platform when getting in or out of the
wheelchair.
DO NOT ATTEMPT to tilt the wheelchair without assistance.
NEVER STAND on the frame of the wheelchair.
Tire Pressure
If pneumatic tires are supplied, DO NOT use your wheelchair unless it has
the proper tire pressure (p.s.i.). DO NOT over inflate the tires. Failure to fol-
low these suggestions may cause the tire to explode and cause bodily harm.
Replacement of a pneumatic tire or tube MUST be performed by an author-
ized dealer.
Weight training
The XXL-Rehab Eclipse wheelchair is not designed or tested for use during
weight training. If the XXL-Rehab Eclipse wheelchair is used during weight
training activities, XXL-Rehab shall not be liable for any personal injury
whatsoever, and all warranties will immediately be voided.
Safe operation of the XXL-Rehab Eclipse wheelchair
Safe operation of the XXL-Rehab Eclipse wheelchair will require both you
and your aide to be familiar with the instructions in this manual.
Together with your therapist, analyse the techniques required to get in and
out of the wheelchair, reach for objects, etc. This will familiarise you with
the “DOs” and “DON’Ts” of using the wheelchair. It is important to practice
all transfer techniques until you feel completely safe, which will enable you
to negotiate the most common architectural obstacles.
Stability and balance
To keep the wheelchair as stable as possible at all times, always maintain
proper balance. The wheelchair is designed to stay upright during normal
everyday activities, provided you do not move beyond the centre of gravity.
Almost all activities in a wheelchair will cause the centre of gravity to shift.
Many activities will require you to reach, lean or transfer in and out of the
wheelchair. These movements will cause a change to the normal balance,
centre of gravity and weight distribution of the wheelchair. To establish
your particular safety limits, practice all leaning, reaching and transfer
activities with the assistance of a qualified aide/therapist before attempting
active use of the wheelchair.
DO NOT LEAN further forward than the chair’s armrests. Make sure
that the casters are pointing forward when you lean forward. This can
be ensured by first moving the chair slightly forward and then slightly
backward in a straight line.
Coping with Everyday Obstacles
Coping with the irritation of everyday obstacles can be alleviated somewhat
by learning how to manage your wheelchair. Keep in mind your center of
gravity to maintain stability/balance.
A Note to Wheelchair Assistants
When assistance to the wheelchair user is required, remember to use good
body mechanics. Keep your back straight and bend your knees whenever
tilting the wheelchair or traversing curbs, or other impediments.
Be aware of any removable (detachable) parts. These must NEVER be used
for hand-held or lifting supports, as they may be inadvertently released,
resulting in possible injury to the user and/or assistant(s).
When learning a new assistance technique, have an experienced assistant
help before attempting it alone.

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
1515
Tilting
WARNING: DO NOT tilt the wheelchair without assistance.
When tilting the wheelchair, an assistant should grasp the back of the
wheelchair on a non-removable (non-detachable) part. Inform the wheel-
chair occupant before tilting the wheelchair and remind him/her to lean
back. Be sure the occupant’s feet and hands are clear of all wheels.
Tilting – Curbs
After mastering the techniques of tilting the wheelchair, use this procedure
to tackle shallow curbs, short stairs, etc.
ESCALATORS
DO NOT use an escalator to move a wheelchair between floors. Serious
bodily injury may occur.
FIG. 1
TRANSFERRING TO AND FROM OTHER SEATS
WARNING — BEFORE attempting to transfer in or out of the wheelchair,
every precaution should be taken to reduce gap distance. Turn both casters
toward the object you are transferring onto. Also be certain the wheel locks
are engaged to help prevent wheels from moving.
CAUTION — When transferring, position yourself as far back as possible
in the seat. This will prevent damaged upholstery and the possibility of the
wheelchair tipping forward.
NOTE — This activity may be performed independently provided you
have adequate mobility and upper body strength.
1 Position the wheelchair as close as possible along side the seat to which
you are transferring, with the front casters pointing toward it. Engage
wheel locks. Shift body weight into seat with transfer.
2 During independent transfer, little or no seat platform will be beneath
you. Use a transfer board if at all possible.
FIG. 2
CHANGE IN OF WEIGHT DISTRIBUTION
WARNING — DO NOT attempt to reach objects if you have to move
forward in the seat or pick them up from the floor by reaching down
between your knees.
Many activities require the wheelchair owner to reach, bend and transfer
in and out of the wheelchair. These movements will cause a change to the
normal balance, the center of gravity, and the weight distribution of the
wheelchair. To determine and establish your particular safety limits, practice
bending, reaching and transferring activities in several combinations in the
presence of a qualified health professional BEFORE attempting active use of
the wheelchair.
FIG. 3
FUNCTIONAL REACH FROM A WHEELCHAIR
Proper positioning is essential for your safety. When reaching, leaning,
bending forward, it is important to use the front casters as a tool to main-
tain stability and balance.
FIG. 1
FIG. 2
FIG. 3

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
16
Unpacking and assembly
UNPACKING CHECKLIST
1. Check for any obvious damage to the carton or its contents. If damage is
evident, notify your dealer/carrier immediately.
2. Remove all loose packing from the carton.
3. Carefully remove all components from the carton.
After opening the box with the XXL-Rehab Eclipse wheelchair, check that it
contains the following standard items:
1. One Eclipse frame
2. Two rear wheels
3. Two Quick-release axles
4. Two anti-tip tubes
5. Two armrest assemblies
6. One Eclipse back
7. One pair front rigging (optional)
8. Two sector blocks (optional)
NOTE — Unless the XXL-Rehab Eclipse is to be assembled immediately,
retain cartons and packing materials for use in storing the wheelchair until
assembly is required.

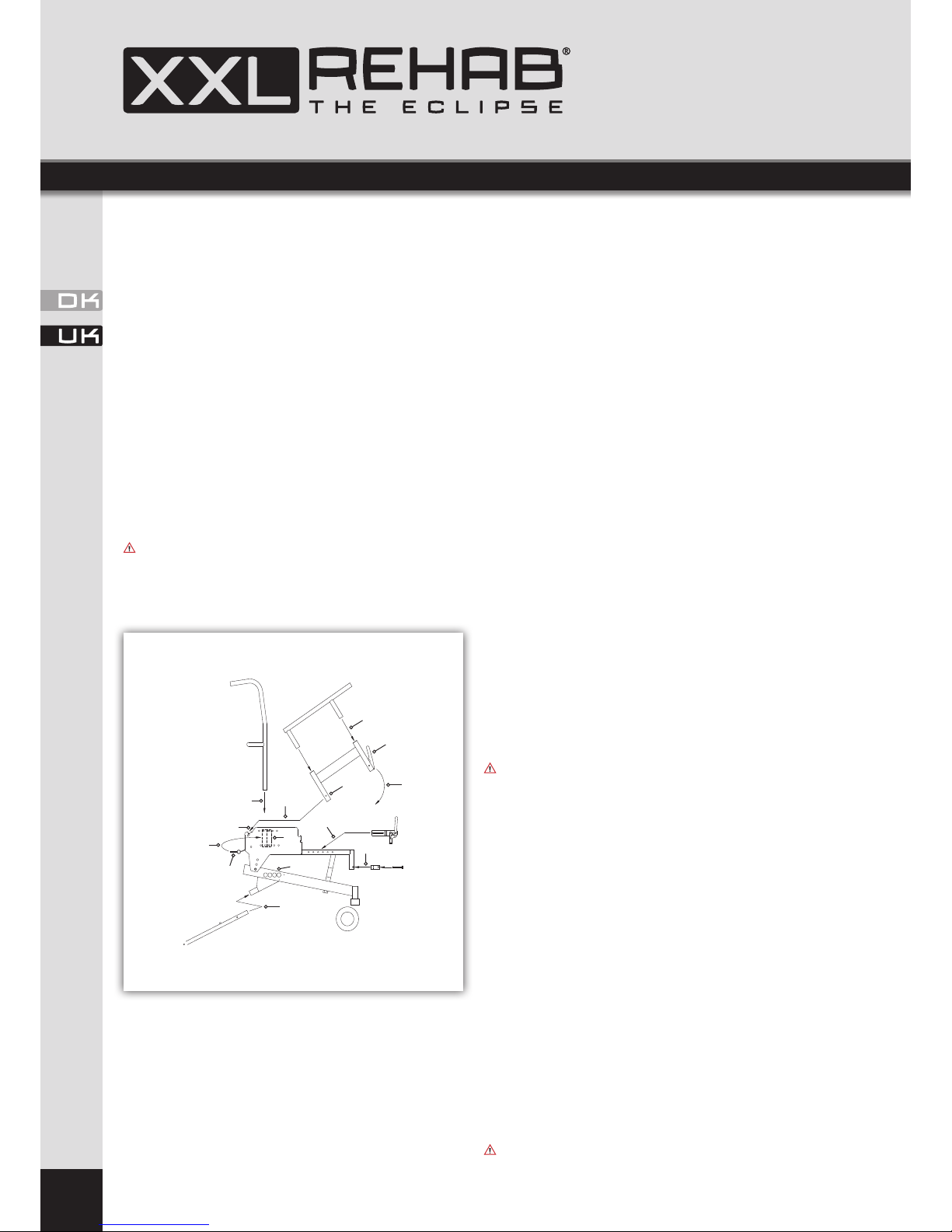

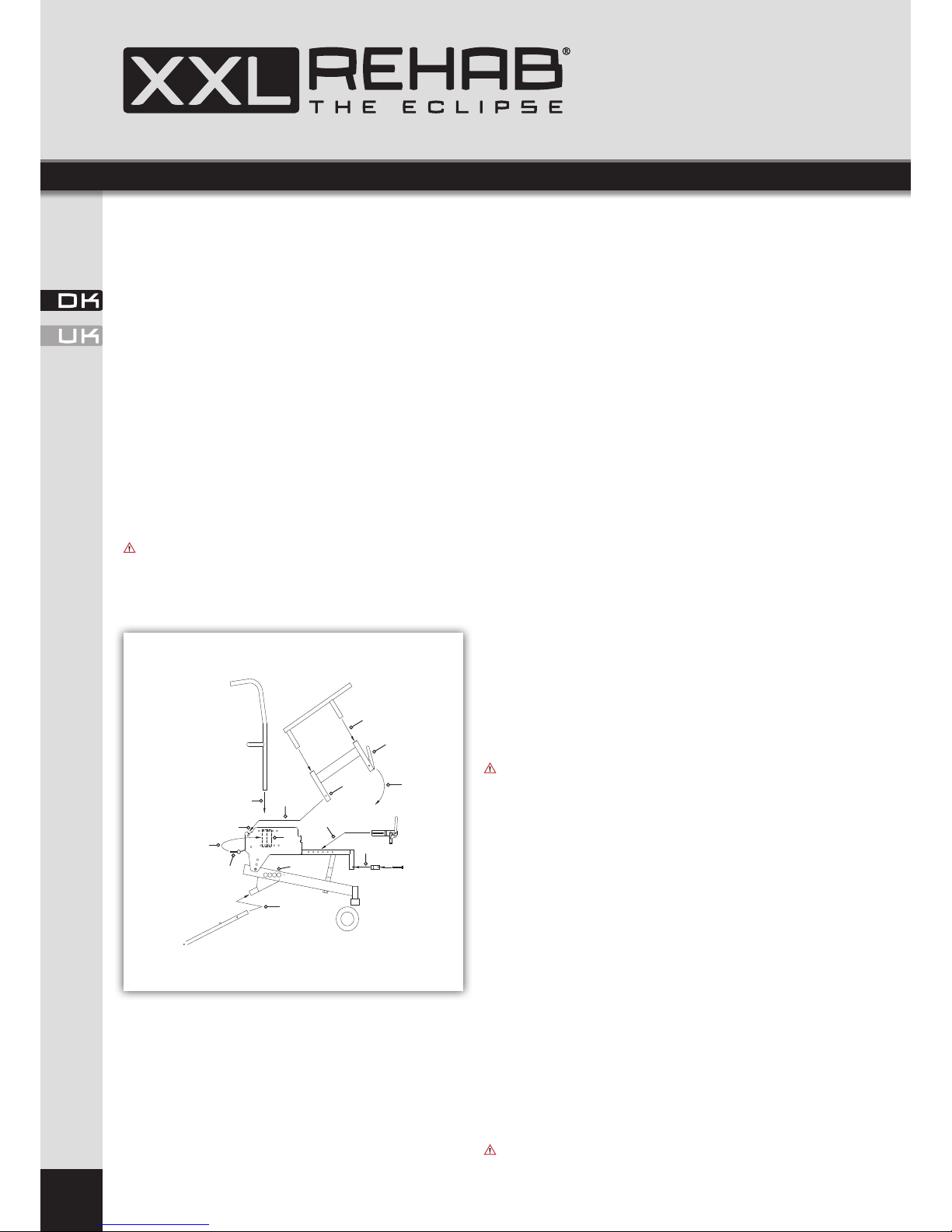

ASSEMBLY
FIG. 4
1. Insert Upper Armrest into Lower Armrest
2. Slide Pin A into Slot B
3. Rotate Armrest so Latch C locks on sideplate
4. Insert Back Tubes into Socket D
5. Engage Pin E to lock back
6. Install wheel locks to fit chosen wheel position
7. Install rear wheels in chosen wheel position with quick release axles
8. Insert Antitip tubes
9. Install sector blocks and front rigging
USER CUSTOMISATION
The following instructions explain how to adjust the XXL-Rehab Eclipse
wheelchair. After making adjustments, it is very important to check that all
parts are properly secured.
Tools
Philips Screw Driver
Allen Keys: 1/8”, 5/32”, 3/16”
Adjustable or Open End Wrench: 7/16”, 1-1/4”, 1-5/16”
Socket Head Driver with socket Heads: 9/16”, 3/4”, 1-1/4”
Removable arm
To Swing Back & Remove Arm/Adjust Armrest Height
The armrest release lever is located on the side of the chair, on the front of
the arm support tube, below the armrest pad. Unlock the arm by moving the
armrest release lever in a rearward direction, approximately 1/2”. The front
of the armrest can then swing up and out of the engaged / locked position.
The rear arm connection can now be disengaged from the skirt guard if
needed.
To replace and lock armrest, first slide the rear armrest support tube into
the rear slot located on the skirt guard. With the rear armrest post ‘seated’
into the slot, swing the front armrest support tube downward and into
place over the front of the skirt guard. Lift the armrest without activating
the release lever to ensure the arm is locked down.
Wheel locks
Activate ‘Push to Lock’ wheel lock by pushing the handle forward. To adjust
locks, loosen the bolt and nut which run through the mounting bracket and
frame. Slide the clamp toward the rear wheel until the wheel lock shoe is
embedded into tire material approximately 1/8” when handle is engaged to
the lock position. Re-tighten bolt and nut to secure mounting bracket in the
desired location. Inspect for correct locking action BEFORE actual use. If the
lock becomes worn or damaged, replace entire assembly immediately.
CAUTION: WHEEL LOCK IS NOT A BRAKE. DO NOT attempt to stop a
moving wheelchair with the wheel lock. When leaving or entering chair,
ALWAYS ENGAGE BOTH WHEEL LOCKS.
Adjustable back frame
Determine appropriate seat depth under guidance of a health care profes-
sional. Adjust seat depth and back angle to correspond with desired depth
and recline angle. Movable backrest receptacles are attached via four bolts
installed into pre installed hole patterns. Ensure identical hole locations
are used on both left and right side mounts. Your dealer may trim the Back
Frame height to the desired length using a metal cutting saw or pipe cut-
ting tool.
Upholstery
Back upholstery ‘fit’ may be adjusted by loosening or tightening hook
and loop fasteners. For optimum fit, loosen fasteners, then position user
in wheelchair so that upper part of upholstery supports upper back. Re-
tighten fasteners securely.
Replacing/Adjusting Upholstery
XXL-Rehab suggests that you study how the upholstery fastens to the chair
prior to making alterations.
Periodically check upholstery for signs of ripping and sagging. If these are
present, check the inner liner to determine if it has also been damaged or
weakened. Replace immediately if upholstery is damaged or liner shows
sagging. This will ensure uniform tautness which might not be achieved
when upholstery has been used over a period of time.
WARNING: Laundering or moisture will reduce upholstery flame
retardancy.
D
A
7
3
8
D
4
B
5
E
6
9
2
1
FIG. 4

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
1717
Assembly
FRONT RIGGING
Attach hanger brackets to bracket receptacles on wheelchair.
1. Adjustment is made to desired length with individual sitting in wheel-
chair with feet on footrests. Use wrench and hex head driver to loosen or
tighten bolt on slide tube of footrests.
2. Remove hex head bolt and tube clamp and slide footrest tube up or
down until desired length is reached. Then reassemble hex head bolt
into tube clamp and into threaded clamp insert. The lowest point of the
footrests should be no less than 2-1/2” from the ground or floor.
NOTE: Check to ensure that desired front rigging adjustment does not
cause pressure to legs at front of seat upholstery. Such a condition could
cause injury to the occupant.
WARNING: NOT ATTEMPT TO STAND ON FOOTRESTS. Standing on the
footrests will cause the chair to tip forward abruptly and may result in an
injurious fall to the individual.
DO NOT ATTEMPT to lift chair by the footrests or leg rests. These compo-
nents are designed to separate and/or swing away from the wheelchair.
FOOTRESTS SHOULD BE in an upright position and swung out of the way
when entering or exiting from the wheelchair.
REAR WHEELS
Removing/Installing the Rear Wheels/Axles
1. Push in the tip of the quick-release axle and pull the wheel off of the
axle.
2. Push in the tip of the quick-release axle again and pull the axle out of
the wheel hub.
3. Repeat steps 1-2 for the other rear wheel.
4. To reinstall the rear wheel onto the wheelchair, reverse steps 1-3.
WARNING: Make sure the detent pin and locking pins of the quick-
release axle are fully released BEFORE operating the wheelchair. The locking
pins MUST be protruding past the outside of the rear wheel axle receiver for
a positive lock. Keep locking pins clean.
Adjusting the Quick-release Axle
1. Install rear wheel and quick-release axle onto the wheelchair.
2. Depress detent pin in the quick-release axle and slide axle through the
wheel hub.
3. Release detent pin ensuring that the locking pins are fully released.
4. Increase or decrease end play by adjusting the locknut on the end of the
quick-release axle.
WARNING: Make sure the detent pin of the quick-release axle is fully
released BEFORE operating the wheelchair.
Keep locking pins clean.
Backrest Adjustment (Seat Depth / Back Recline)
Install the Backrest Assembly onto the Frame Assembly by sliding the lower
end of the Back tubes into the Back Tube Receptacles located on the Frame.
Note that the location of the back can be adjusted for shorter or longer
seat depths and the back recline angle can be adjusted by choosing various
mounting hole combinations when attaching the Back Tube Receptacle to
the Frame Assembly.
Reclining Backrest Installation
A reclining backrest may be ordered with original equipment, or retrofitted
onto an existing Eclipse wheelchair. When installing a reclining backrest as-
sembly, remove the original backrest support sleeves and bolt the reclining
backrest assembly in 6 locations along the skirt guard (3 bolts on each side).
Note that the location of the back can be adjusted for shorter or longer seat
depths.
Important! Move the rear wheels to the most rearward axle mount position.
This axle location is recommended to provide maximum stability when the
back is reclined. Install extra long anti-tip tubes (supplied with the reclining
backrest kit). The extra long antitip tubes provide additional protection
against the wheelchair overturning when reclined. Be sure to check the
wheelchair stability in full recline with the user in the wheelchair to ensure
acceptable rearward stability prior to sending the user home.
Rear Axle and Anti-tip Receiver Subassembly Adjustment
Note: The rear wheel location will be factory set to the standard position
unless directed otherwise via customer order. The Rear Wheel Axle location
may be moved to any of four locations. To move the rear axle, use the fol-
lowing procedure;
The Anti-tip Receiver is bolted to the Frame via the Axle Receiver and two
7/8 OD washers which prevent the Anti-tip Subassembly from rotating. The
7/8 washers may be locked in to one of two possible locations, depending
on the desired location for the rear axle.
Decide which of four Rear Axle positions is desired. When using one of the
two forward axle positions, the 7/8 OD washers should be in the Anti-tip
Receiver ‘rearward’ hole. When using one of the two rearward axle posi-
tions, the 7/8 OD washers should be in the ‘forward’ hole.
Assemble the 3/8-16 x 3/4” socket head screw, 3/8 ID x 7/8 OD washers (2
pcs), and 3/8 locking nut onto the Anti-tip Receivers. Do not tighten the
socket head screw and nut until the washers are seated into place into an
axle hole (see below).
For each Axle Receiver: Install the Axle Receiver plus the Anti-tip Receiver
plus 2 washers (59/64 ID x 1-19/64 OD) plus one Receiver Nut. One of the
washers should be installed between the receiver head and the 1 x 2 side
tube. The other washer should be next to the nut. When the axle nut is
nearly snug, use the hammer and center punch to drive the 7/8 OD washers
into one of the 7/8 ID holes in the side frame. Finish tightening all screws
and nuts. DO NOT OVER TIGHTEN AXLE NUT. SNUG IS ENOUGH!
Move Wheel Locks as required to match up with the new rear wheel loca-
tion.

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
18
Assembly
Upper Frame, Height and Tilt Adjustment
Note: The Frame height and seat tilt settings will be factory set to the
standard position unless directed otherwise via customer order. The seat
height and tilt location may be moved to any of three heights and tilts. To
change seat height and tilt, use the following procedure;
To change seat height, loosen the set screw and then remove the 1/2” DIA
bolt located under the frame which connects the Upper Frame to the Lower
Frame. When the 1/2” bolt is removed, you may vary the seat height Be sure
to maintain the original arrangement for shock absorbers. There should be
a 1/2” long shock absorber plus 2 washers positioned below the Lower Side
Rail. There should be a 1” long shock absorber located just below the Upper
Frame, where the 1/2” bolt screws into the Upper Frame.
For a seat height of 15”, use the 5” bolt plus 1” urethane sleeve with no
spacer.
For a seat height of 16”, use the 6” bolt plus 1” urethane sleeve and a 1”
spacer.
For a seat height of 17”, use the 7” bolt plus 1” urethane sleeve and a 2”
spacer.
Use only bolts and spacers provided by XXL-Rehab. The 1/2” bolt must be
threaded into the Upper Frame for a length of at least 1”.
Re-tighten the set screw to ensure the 1/2” bolt will not become loose dur-
ing wheelchair operation.
To change seat tilt, move the 3/8-16 bolt and nut, located in the rear part of
the frame, to one of three possible tilt locations as determined by the three
holes in the rear of the Upper Frame Side Plate. DO NOT OVER TIGHTEN
NUTS. ‘BARELY SNUG’ IS ENOUGH. (Note that it is not possible to obtain
posterior seat tilt at low seat heights (14” or 15” seat height).
Wheel Lock Adjustment
Wheel locks are attached to the seat frame via two ¼ - 20 socket head
bolts. There are locking nuts located on the inside of the seat frame that can
be easily accessed. To adjust the ‘snugness’ of wheel locks, slightly loosen
the socket head bolts, slide the wheel lock assembly forward or rearward
as needed, then re-tighten the socket head bolts. Test the adjustment by
applying the wheel lock to ensure it can be adequately engaged.
Special Note: When seat height is set at high elevations and rear wheels are
located in the most rearward axle location, you may need to reverse-mount
the wheel locks in order for the brake shoe to contact the tire. This can be
done by reverse mounting only the part of the wheel lock that mounts to
the wheelchair frame, therefore allowing the lever and shoe to be located
more rearwardly.
Frame Width Adjustment
To adjust the frame width, you will need a width adjustment kit from XXL-
Rehab. The kit includes 6 spacers needed to establish the new width, a new
width back upholstery, and a new width seat pan.
Remove the backrest from the wheelchair. Remove the old back upholstery.
Knock out the 2 roll pins (located in the cross-bar) used to maintain the
backrest width. Disassemble the 2 halves of the backrest. Install the new
width adjustment sleeve, or remove sleeves as needed. Reassemble the two
halves of the backrest tubes. With the backrest tubes held parallel to one
another, drill-through the new 1/8” roll-pin holes so that you can re-install
the roll-pins.
Remove the seat pan. Disassemble the lower frame by removing the 5 bolts
that maintain the existing chair width. Install the new width adjustment
sleeve, or remove sleeves as needed. Reassemble the two halves of the
frame. Install the new seat pan.
MOTOR VEHICLE USE
WARNING
Identify whether your chair has been manufactured with the Transit Tie-
Down System (TTDS).
If your chair is NOT equipped with the Transit Tie-Down System (TTDS),
this wheelchair DOES NOT meet standards for motor vehicle seating.
If your chair is equipped with the Transit Tie-Down System (TTDS):
1. If possible and feasible, the rider should transfer to the Original Equip-
ment Manufacturer vehicle seat and use the vehicle restraint.
2. Use only Wheelchair Tie Down and Occupant Restraint Systems (WTORS)
which meet the requirements of SAE J2249 Recommended Practice –
Wheelchair Tie Down and Occupant Restraint Systems For Use in Motor
Vehicles. Do not use WTORS designed to rely on the wheelchair structure
to transfer occupant restraint loads to the vehicle.
3. The rider must not weigh more than 270 kg.
4. The wheelchair has been dynamically tested in a forward –facing mode
for a 30 mph frontal impact test. The wheelchair must be forward facing
during transport.
5. In order to reduce the potential of injury to vehicle occupants, wheel-
chair-mounted accessories, such as trays and respiratory equipment
should be removed and secured separately.
6. Postural supports and positioning devices should not be relied on for
occupant restraint.
7. Do not alter or substitute wheelchair frame parts, components or seating.
8. The figures below show the locations of the wheelchair securement
points, front and back.
9. Use only with Wheelchair Tie Down and Occupant Restraint Systems
(WTORS) that have been installed in accordance with the manufacturer’s
instructions and SAE J2249.
Always follow the regulations of your own country.

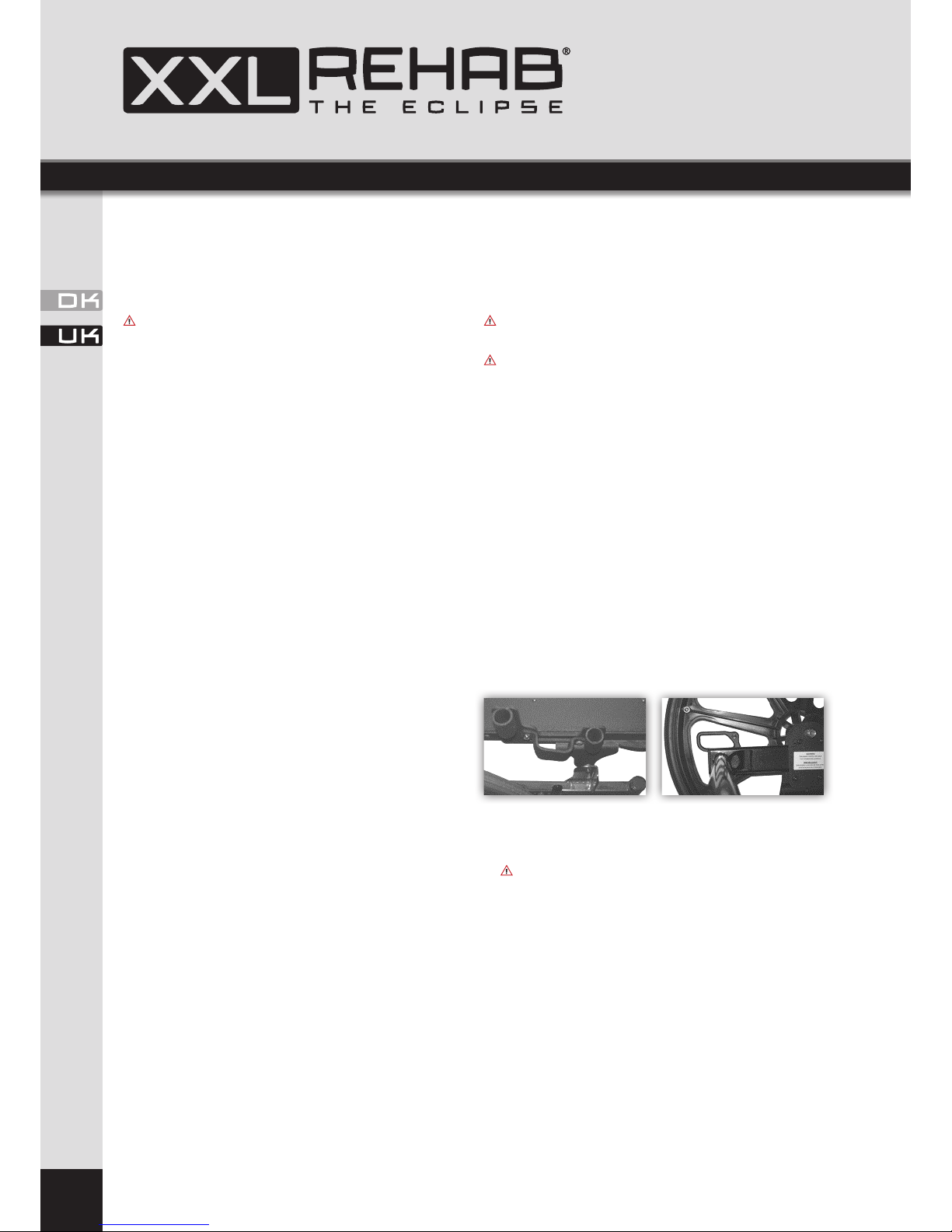

Front tiedown Rear tiedown

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
1919
Assembly
MAINTENANCE AND CLEANING
Cleaning
Regular cleaning of all surfaces will preserve the wheelchair’s appearance
and extend its service life. All surfaces may be cleaned with a mild soap
solution. If required, spray the chair with VIRKON and wipe the fabric ac-
cording to the instructions for use.
NEVER USE ANY solvents. You can also clean the chair by wiping it
with spirit.
NOTE: washing and soaking the backrest upholstery will reduce the
flame retarding effect.
Maintenance procedure
1. Check that all nuts and bolts are tight before using the XXL-Rehab
Eclipse wheelchair. Check all parts for wear and damage, and replace
parts where required. Check that the wheelchair is properly adjusted to
fit the user.
2. Keep the axles free from dirt and fluff to ensure that the mechanism
locks correctly and that the wheels can turn freely.
3. Remember to lubricate the axles at least once a month (use a 3-in-1 oil
or a similar product).
WARNING — If pneumatic tires are used, do not use the wheelchair
unless it has the proper tire pressure (p.s.i.). DO NOT over inflate the tires.
Failure to follow these suggestions may cause the tire to explode and
cause bodily harm.
4. If tires are pneumatic, recommended tire pressure is listed on the side
wall of the tire.
5. Periodically check the wheels and tyres for cracks and wear, and replace
as required.
6. Periodically check that the handrims are securely attached to the wheel.
GENERAL NOTES
In case of doubt, you can always contact the supplier.
In certain cases the XXL-Rehab Eclipse wheelchair must be inspected by the
supplier. This applies especially in case of:
- cracks or damage to the frame.
- cracks or damage to a welding.
Always contact the supplier before returning a XXL-Rehab Eclipse wheel-
chair or any part of it. When returning the wheelchair, it is important to
pack it in a box which is secured to the pallet. XXL-Rehab does not accept
liability for transport damage to items returned to XXL-Rehab.

USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL · USER MANUAL
XXL-Rehab Manuel wheelchair – The Eclipse
20
Safety inspection checklist
NOTE — Twice a year take your wheelchair to a qualified dealer for a
thorough inspection and servicing.
Regular cleaning will reveal loose or worn parts and enhance the smooth
operation of your wheelchair. To operate properly and safely, your wheel-
chair must be cared for just like any other vehicle. Routine maintenance will
extend the life and efficiency of your wheelchair.
Initial adjustments should be made to suit your personal body structure and
preference. Thereafter follow these maintenance procedures:
Item Initially Inspect/
adjust weekly
Inspect/
adjust monthly
Inspect/
adjust/every 6
months
GENERAL
The wheelchair rolls straight
Ensure all hardware is tight
X
X
X X
WHEEL LOCKS
Do not interfere with tires rolling
Pivot points are free of wear and slack
Wheel locks are firm but easy to engage
X
X
X
X
X
X
CLOTHING GUARDS
Inspect for bent or protruding metal
Ensure all fasteners are secure
X
X
X
X
SEAT/BACK UPHOLSTERY
Inspect for rips or sagging
Inspect fastening to ensure they are secure
X
X X X
REAR WHEELS
No excessive side movement or binding when lifted and spun
Quick-release axles lock properly
X
X X
X
X
FRONT CASTER
Inspect wheel/fork assembly for proper tension by spinning caster; caster
should come to a gradual stop
Wheel bearings are clean and free of moisture
CAUTION: Wheels and tires should be checked periodically for cracks and
wear, and should be replaced when necessary
X
X
X
X
X
X
TIRES
Inspect for flat spots and wear
If pneumatic tires, check for proper installation
Inspect rear tires for cracks and wear
CAUTION: Wheels and tires should be checked periodically for cracks and
wear, and should be replaced when necessary
X
X
X
X
X
X
CLEANING
Clean and wax all parts
Clean upholstery and armrests
Inspect axles are free from dirt, lint, etc
Inspect tilt slides and roller bearings are free from dirt, lint, etc
X
X
X
X
