Xylem rule Tournament 401C Manual

Mode d’emploi
Modèles 401C, 403C, 405C, 401STC, 403STC, 405STC, 401FC, 403FC, 405FC
Moteurs de remplacement 45DR, 46DR,47DR
Bedienungsanleitung
Modelle 401C, 403C, 405C, 401STC, 403STC, 405STC, 401FC, 403FC, 405FC
Austauschmotoren 45DR, 46DR,47DR
Manuale d’uso
Modelli 401C, 403C, 405C, 401STC, 403STC, 405STC, 401FC, 403FC, 405FC
Sostituzione mnotori 45DR, 46DR,47DR
Instructiegids
Modellen 401C, 403C, 405C, 401STC, 403STC, 405STC, 401FC, 403FC, 405FC
Vervangingsmotoren 45DR, 46DR,47DR
Instruktionsguide
Modeller 401C, 403C, 405C, 401STC, 403STC, 405STC, 401FC, 403FC, 405FC
Reservmotorer 45DR, 46DR,47DR
Guía de instrucciones
Modelos 401C, 403C, 405C, 401STC, 403STC, 405STC, 401FC, 403FC, 405FC
Motores de reemplazo 45DR, 46DR,47DR
FR
DE
IT
NL
SE
ES
Tournament Series Livewell/Baitwell Pumps
Models 401C, 403C, 405C, 401STC, 403STC,
405STC, 401FC, 403FC, 405FC
Replacement motors 45DR, 46DR,47DR
INSTRUCTION GUIDE

2
DESCRIPTION
Powerful and long lasting, Rule Tournament Series Cartridge Pumps offer
outstanding performance as well as the versatility of replacing the motor
cartridge if the motor expires. The cartridge feature also allows complete access
to the impeller for easy cleaning and maintenance. Replacing the motor cartridge
only allows the fitting and hose to remain totally intact.
TO CHANGE MOTOR CARTRIDGE
• Block off the thru-hull before removing the motor cartridge.
• Turn off power to the pump then disconnect wiring to cartridge.
• Press cartridge button, twist counterclockwise and pull motor cartridge
straight up.
• Reconnect wire to new motor cartridge.
• Align the arrows and press the new motor cartridge down firmly. Twist motor
housing clockwise until cartridge locks in place. A “click” should be heard
when the cartridge is locked.
WARNING. The operator of the vessel should
ensure the motor cartridge is in the fully locked
position at all times when the vessel is in the water.
Failure to place the motor cartridge in the fully locked position
could result in water intrusion, flooding, property damage, severe
personal injury and/or death.

3

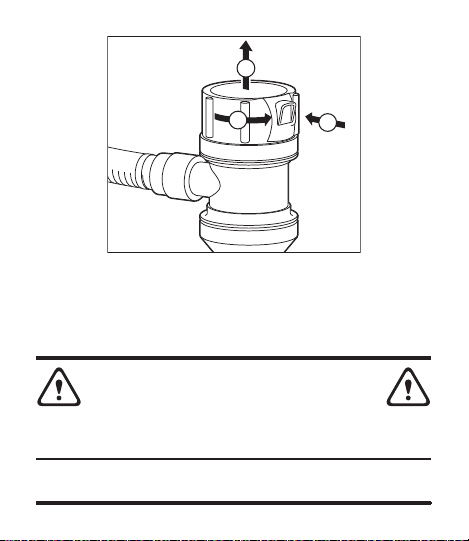

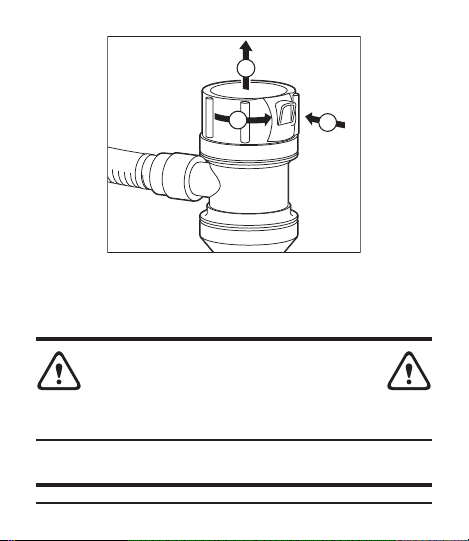

To remove motor cartridge:
a. Press cartridge release button
b. Twist cartridge counterclockwise
c. Pull cartridge straight up
c
a
b
WARNING. This pump is designed for water only.
Use with any other medium, including flammable,
hazardous, caustic or corrosive fluid, may result
in damage to the pump, the surrounding environment, property
damage, severe personal injury and/or death.
High speed water intake scoops can damage the pump and possibly
flood the hull.

4
Model # Description Required
Fuse Size (A)
GPH at
Open Flow
GPH at
3.35 ft.
401 C 500 GPH Livewell Pump with Angled Pickup Tube 3500 340
403 C 800 GPH Livewell Pump with Angled Pickup Tube 5800 490
405 C 1000 GPH Livewell Pump with Angled Pickup Tube 61000 710
401 STC 500 GPH Livewell Pump with Straight Pickup Tube 3500 340
403 STC 800 GPH Livewell Pump with Straight Pickup Tube 5800 490
405 STC 1100 GPH Livewell Pump with Straight Pickup Tube 61100 790
401 FC 500 GPH Livewell Pump with 1” Straight Pickup Tube 3500 340
403 FC 800 GPH Livewell Pump with 1” Straight Pickup Tube 5800 490
405 FC 1100 GPH Livewell Pump with 1” Straight Pickup Tube 61100 790
Replacement Motors
45DR 500 GPH ReplacementMotor 3500 340
46DR 800GPH Replacement Motor 5800 490
47DR 1000 GPHReplacementMotor 61100 790
Models

5
Model A B C D E
401 C 4.0 (102) 5.87 (149) 3/4-14NPSM 1/2-14NPT 3/4-14NPSM
403 C 4.0 (102) 5.87 (149) 3/4-14NPSM 1/2-14NPT 3/4-14NPSM
405 C 4.0 (102) 5.87 (149) 1-11.5NPSM 1/2-14NPT 3/4-14NPSM
401 STC 4.33 (110) 5.84 (148) 3/4-14NPSM 1/2-14NPT 3/4-14NPSM
403 STC 4.33 (110) 5.84 (148) 3/4-14NPSM 1/2-14NPT 3/4-14NPSM
405 STC 4.33 (110) 5.84 (148) 1-11.5NPSM 1/2-14NPT 3/4-14NPSM
401 FC 5.87 (149) 3/4-14NPSM 1/2-14NPT 3/4-14NPT
403 FC 5.87 (149) 3/4-14NPSM 1/2-14NPT 3/4-14NPT
405 FC 5.87 (149) 1-11.5NPSM 1/2-14NPT 3/4-14NPT
DIMENSIONS inches (mm)
DIMENSIONS pouces (mm) / ABMESSUNGEN Zoll (mm) / DIMENSIONI pollici (mm)
AFMETINGEN inch (mm) / DIMENSIONER tum (mm) / DIMENSIONES pulgadas (mm)
Models
401 FC
403 FC
405 FC
Models
401 C
403 C
405 C
Models
401 STC
403 STC
405 STC
2.76 (70)
C
E
D
A
B
2.76 (70)
E
CD
B
A
2.76
(70)
C
E
D

6

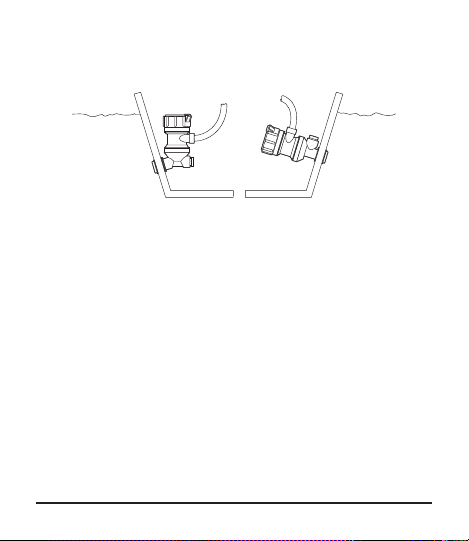

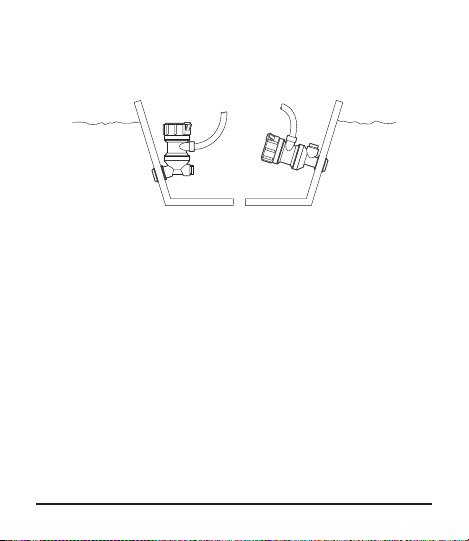

Mounting the pump
Models 401 C, 403 C,405 C, 401 STC,403 STC, 405 STC
• Drill a 1” diameter hole through the transom or hull bottom. If drilling through
the transom, make sure the hole inside the boat is beneath the waterline
outside the boat when the boat is standing still.
• Place the pump into the hole with the gasket in place on the inside of the boat.
• Tighten the nut on the outside of the hull until you are sure the gasket ring
is tightly sealed. Be careful not to overtighten. Make sure outlet is at least
parallel with boat bottom. This helps prevent airlocks.
• Saw off the excess length of the pickup tube so it is flush with the outside
surface of the nut. In the event you are using a strainer (Rule Model 73), leave
1/2” beyond the nut. Make sure the cut is square and the threads deburred
to allow the debris strainer to fit smoothly.

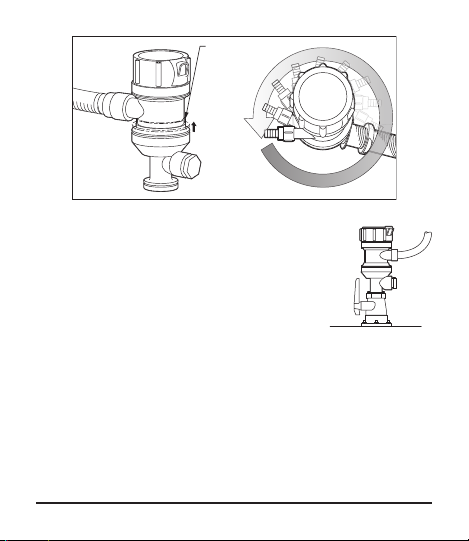

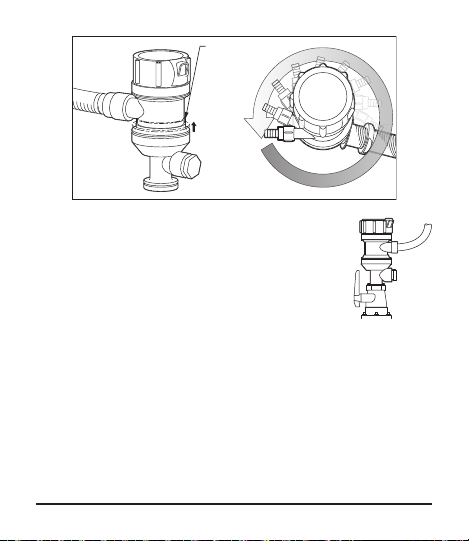

By lifting the locking ring, you can rotate the position of the discharge nozzle so that
the discharge is facing toward the tank (see diagram below).

7
Raise ring to
allow pump
to rotate
Pump discharge
can rotate 360°
Models 401 FC, 403 FC, 405 FC
Seacock applications
• Drill a 1” diameter hole through the transom or hull
bottom. If drilling through the transom, make sure the
hole inside the boat is beneath the waterline outside
the boat when the boat is standing still.
• Install a thru-hull pickup tube with a filter grate to prevent debris from
entering the seacock and the pump. Use a marine sealant on the flat surface
of the thru-hull where it will be in contact with the outside surface of the boat
and around the threaded tube on both sides of the hull. Install the seacock
and pump using pipe tape or sealant on all threaded connections.
• Screw the pump into the seacock until it is hand tight. Do not over-tighten.
• If the pump is mounted horizontally, the output must be pointed upward
to allow air to vent.

8
ELECTRICAL
Wire: Normal installations require 16 gauge wire.
Polarity: Brown pump wire connects to the positive (+) side of the battery. Black
pump wire connects to the negative (—) side of the battery.
Fuse: Install proper size fuse & holder in the positive (+) brown wire between the
pump and the battery.
• 500 GPH pumps (Models 401 C, 401 STC, 401 FC)
INSTALL A 3.0 AMP FUSE
• 800 GPH pumps (Models 403 C, 403 STC, 403 FC)
INSTALL A 5.0 AMP FUSE
• 1100 GPH pumps (Models 405 C, 405 STC, 405 FC)
INSTALL A 6.0 AMP FUSE
IMPORTANT —THIS PRODUCT SHOULD BE INSTALLED WITH THE RECOMMENDED
FUSE SIZE
Note: Keep all wire connections and joints above highest possible water level. Seal
wire connections with a marine sealant to prevent corrosion.
HOSE CONNECTION
Dual Port Option
Each pump is fitted with an additional 1/2” NPT female port and Hex Plug. This feature
allowsyou to addyour washdown pumpwithout adding another thru-hull fitting.

9
XYLEM LIMITED WARRANTY WARRANTS THIS PRODUCT TO BE FREE OF DEFECTS AND WORKMANSHIP FOR A
PERIOD OF 3 YEARS. THE WARRANTY IS EXCLUSIVE AND IN LIEU OF ANY AND ALL OTHER EXPRESS OR IMPLIED
WARRANTIES, GUARANTEES, CONDITIONS OR TERMS OF WHATEVER NATURE RELATING TO THE GOODS PROVIDED
HEREUNDER, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, WHICH ARE HEREBY EXPRESSLY DISCLAIMED AND EXCLUDED. EXCEPT AS
OTHERWISE PROVIDED BY LAW, BUYER’S EXCLUSIVE REMEDY AND SELLER’S AGGREGATE LIABILITY FOR BREACH
OF ANY OF THE FOREGOING WARRANTIES ARE LIMITED TO REPAIRING OR REPLACING THE PRODUCT AND SHALL
IN ALL CASES BE LIMITED TO THE AMOUNT PAID BY THE BUYER HEREUNDER. IN NO EVENT IS SELLER LIABLE FOR
ANY OTHER FORM OF DAMAGES, WHETHER DIRECT, INDIRECT, LIQUIDATED, INCIDENTAL, CONSEQUENTIAL,
PUNITIVE, EXEMPLARY OR SPECIAL DAMAGES, INCLUDING BUT NOT LIMITED TO LOSS OF PROFIT, LOSS OF
ANTICIPATED SAVINGS OR REVENUE, LOSS OF INCOME, LOSS OF BUSINESS, LOSS OF PRODUCTION, LOSS OF
OPPORTUNITY OR LOSS OF REPUTATION. THIS WARRANTY IS ONLY A REPRESENTATION OF THE COMPLETE
LIMITED WARRANTY. FOR A DETAILED EXPLANATION, PLEASE VISIT US AT www.xylem.com/rule, CALL OUR
OFFICE NUMBER LISTED, OR WRITE A LETTER TO YOUR REGIONAL OFFICE.
CAUTION: The pump is below the waterline. Water can
come into the boat through the pump if the hose is not connected
tightly to the pump.
• Use a marine ribbed hose that will not kink with bends and
is rated for below water line use.
• Hose should run uphill evenly from pump to livewell tank.
You may use a control valve to regulate the flow.
• Use hose clamps when making connections to pump and valve.

10
FR
Modèles 401C, 403C, 405C, 401STC, 403STC, 405STC, 401FC, 403FC, 405FC
Moteurs de remplacement 45DR, 46DR, 47DR
Description
Puissantes et durables, les pompes à cartouche Rule Tournament Series offrent des
performances exceptionnelles, combinées à la flexibilité de pouvoir remplacer la cartouche
de moteur si celui-ci rend l’âme. Cette présentation en cartouche permet également un accès
complet à la turbine pour un nettoyage et un entretien facilités. Remplacer la cartouche moteur
permet aux raccords et aux tuyaux de rester intacts.
Pour changer la cartouche moteur
• Bloquez le passe-coque avant de retirer la cartouche moteur.
• Coupez l’alimentation de la pompe, puis déconnectez le câblage de la cartouche.
• Appuyez sur le bouton de la cartouche, tournez-la dans le sens antihoraire, et tirez la
cartouche moteur vers le haut.
• Reconnectez le câble à la nouvelle cartouche moteur.
• Alignez les flèches et enfoncez fermement la nouvelle cartouche moteur. Tournez le boîtier
du moteur dans le sens horaire jusqu’à ce que la cartouche se verrouille en place. Vous
devriez entendre un « clic » lorsque la cartouche sera verrouillée.
AVERTISSEMENT : L’exploitant du navire devra s’assurer
que la cartouche moteur est parfaitement verrouillée
chaque fois que le navire est à l’eau. Ne pas replacer
la cartouche en position totalement verrouillée peut
entraîner une infiltration d’eau, une inondation, des dommages aux biens, des
préjudices corporels graves et/ou la mort.

11
AVERTISSEMENT : Cette pompe est conçue exclusivement
pour une utilisation dans l’eau. Son utilisation pour toute autre
substance, y compris des liquides inflammables, dangereux,
caustiques ou corrosifs, est susceptible d’endommager la
pompe elle-même, son environnement immédiat, ou de causer des dégâts aux
biens, des préjudices corporels graves et/ou la mort.
Pour retirer la cartouche moteur :
a. Appuyez sur le bouton de dégagement de la cartouche
b. Faites tourner la cartouche dans le sens antihoraire
c. Tirez la cartouche vers le haut
Les écopes de prise d’eau à grande vitesse peuvent endommager la pompe
éventuellement inonder la coque.
c
a
b

12
# de
modèle Description
Taille du
fusible
requis (A)
gal/h en
écoulement
ouvert
gal/h
à 3,35
pieds
401 C Pompe Livewell 1892 l/h (500 gal/h) avec tube d’aspiration coudé 3500 340
403 C Pompe Livewell 3028 l/h (800 gal/h) avec tube d’aspiration coudé 5800 490
405 C Pompe Livewell 3785 l/h (1000 gal/h) avec tube d’aspiration coudé 61000 710
401 STC Pompe Livewell 1892 l/h (500 gal/h) avec tube d’aspiration droit 3500 340
403 STC Pompe Livewell 3028 l/h (800 gal/h) avec tube d’aspiration droit 5800 490
405 STC Pompe Livewell 4164 l/h (1100 gal/h) avec tube d’aspiration droit 61100 790
401 FC Pompe Livewell 1892 l/h (500 gal/h) avec tube d’aspiration droit
25,4 mm (1”) 3500 340
403 FC Pompe Livewell 3028 l/h (800 gal/h) avec tube d’aspiration droit
25,4 mm (1”) 5800 490
405 FC Pompe Livewell 4164 l/h (1100 gal/h) avec tube d’aspiration droit
25,4 mm (1”) 61100 790 Moteurs de remplacement
45DR Moteur de remplacement 1892 l/h (500 gal/h) 3500 340
46DR Moteur de remplacement 3028 l/h (800 gal/h) 5800 490
47DR Moteur de remplacement 4164 l/h (1100 gal/h) 61100 790
MODÈLES

13
MONTAGE DE LA POMPE
Modèles 401 C, 403 C, 405 C, 401 STC, 403 STC, 405 STC
• Percez un trou de 25,4 mm (1”) dans la traverse ou au fond de la coque. Si vous percez
la traverse, assurez-vous que le trou à l’intérieur du bateau se situe sous la ligne d’eau
à l’extérieur du bateau lorsque celui-ci est immobile.
• Placez la pompe dans le trou avec le joint en place à l’intérieur du bateau.
• Serrez l’écrou à l’extérieur de la coque jusqu’à être sûr que l’anneau d’étanchéité est
bien scellé hermétiquement. Prenez garde à ne pas trop serrer. Assurez-vous que
l’évacuation est au moins parallèle au fond du bateau. Cela permet d’éviter d’avoir
de l’air dans le circuit.
• Sciez la partie trop longue du tube d’aspiration afin que celui-ci soit au ras de la surface
externe de l’écrou. Si vous utilisez un tamis (Rule Modèle 73, laissez 12,7 mm (1/2”) au-
delà de l’écrou. Assurez-vous que la découpe est carrée et que les filetages sont ébarbés
pour que le tamis à débris s’ajuste parfaitement.
En soulevant la bague de serrage, vous pouvez faire tourner la position de la buse de décharge
pour que la décharge pointe vers le réservoir (voir diagramme ci-dessous).

14
Soulevez la
bague pour
permettre à
la pompe de
tourner
La décharge de
la pompe peut
tourner à 360°
Modèles 401 FC, 403 FC, 405 FC
Applications de seacock
• Percez un trou de 25,4 mm (1”) dans la traverse ou au fond de
la coque. Si vous percez la traverse, assurez-vous que le trou à
l’intérieur du bateau se situe sous la ligne d’eau à l’extérieur du
bateau lorsque celui-ci est immobile.
• Installez un tube d’aspiration de passe-coque avec une grille
de filtration pour empêcher les débris d’entrer dans le seacock et la pompe. Utilisez
un mastic d’étanchéité marin à la surface du passe-coque là où celui-ci sera en contact
avec la surface extérieure du bateau et autour du tube fileté des deux côtés de la coque.
Installez le seacock et la pompe à l’aide de ruban pour conduite ou de mastic d’étanchéité
sur tous les connecteurs filetés.
• Vissez la pompe dans le seacock jusqu’à ce qu’elle soit bien serrée à la main. Prenez
garde à ne pas trop serrer.
• Si la pompe est montée horizontalement, la sortie doit pointer vers le haut pour permettre
à l’air de s’échapper.

15
AVERTISSEMENT : Si vous ne gardez pas le seacock
fermé lorsque le vivier n’est pas utilisé, cela risque d’entraîner
une infiltration d’eau, une inondation, des dégâts aux biens,
des préjudices corporels graves et/ou la mort.
INSTALLATION ÉLECTRIQUE
Câblage :les installations électriquesnormalesnécessitentun câble decalibre16.
Polarité : le câble marron de la pompe doit être relié à la borne positive (+) de la batterie. Le câble
noir de la pompe doit être relié à la borne négative (-) de la batterie.
Fusible : installez un porte fusible et un fusible de la taille appropriée sur le câble positif (+)marron
entre lapompe et labatterie.
• Pompes 1892 l/h (500 gal/h) (Modèles 401 C, 401 STC, 401 FC) INSTALLEZ UN
FUSIBLE DE 3,0 A
• Pompes 3028 l/h (800 gal/h) (Modèles 403 C, 403 STC, 403 FC) INSTALLEZ UN
FUSIBLE DE 5,0 A
• Pompes 4964 l/h (1100 gal/h) (Modèles 405 C, 405 STC, 405 FC) INSTALLEZ UN
FUSIBLE DE 6,0 A
IMPORTANT — CE PRODUIT DOIT ÊTRE INSTALLÉ AVEC DES FUSIBLES DE LA TAILLE
RECOMMANDÉE
Remarque : garder tous les branchements électriques et les raccords au-dessus du plus haut
niveau d’eau possible. Scellez les branchements électriques avec un mastic d’étanchéité marin
pouréviter la corrosion.

16
LA GARANTIE LIMITÉE XYLEM GARANTIT QUE CE PRODUIT EST EXEMPT DE DÉFAUTS MATÉRIELS ET DE FABRICATION
PENDANT UNE PÉRIODE DE 3 ANS. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE,
CONDITIONOUTERME,EXPLICITEOUIMPLICITE, DE QUELQUENATUREQUECESOIT,RELATIVE AUX PRODUITS
FOURNIS DANS LE CADRE DE CELLE-CI, Y COMPRIS, SANS S’Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ
MARCHANDE ET D’ADÉQUATION À UNE FIN PARTICULIÈRE, QUI SONT EXPRESSÉMENT NIÉES ET EXCLUES PAR LA
PRÉSENTE. SAUF SI LA LOI EN DISPOSE AUTREMENT, LE SEUL RECOURS DE L’ACHETEUR ET LA RESPONSABILITÉ
AGRÉGÉE DU REVENDEUR EN CAS DE VIOLATION DE L’UNE QUELCONQUE DES GARANTIES SUSMENTIONNÉES
SE LIMITENT À LA RÉPARATION OU REMPLACEMENT DU PRODUIT, ET SERONT QUOI QU’IL ADVIENNE LIMITÉES AU
MONTANT PAYÉ PAR L’ACHETEUR DANS LE CADRE DE LA PRÉSENTE. EN AUCUN CAS LE VENDEUR NE SERA TENU
RESPONSABLE DE TOUTE AUTRE FORME DE DOMMAGES, QU’ILS SOIENT DIRECTS, INDIRECTS, FORFAITAIRES,
INCIDENTS, CONSÉCUTIFS, PUNITIFS, EXEMPLAIRES OU SPÉCIAUX, CE QUI INCLUT SANS S’Y LIMITER LES PERTES
DE PROFITS, LES PERTES D’ÉCONOMIES OU DE REVENUS ANTICIPÉS, LES PERTES D’AC TIVITÉ, DE PRODUCTION,
D’OPPORTUNITÉ OU DE RÉPUTATION. LA PRÉSENTE GARANTIE NE CONSTITUE QU’UNE DÉCLARATION DE LA
TOTALITÉ DE LA GARANTIE LIMITÉE. POUR L’EXPLICATION DÉTAILLÉE, VEUILLEZ CONSULTER LE SITE WWW.
XYLEM.COM/RULE, APPELEZ LE NUMÉRO INDIQUÉ, OU ÉCRIVEZ UN COURRIER À NOTRE BUREAU RÉGIONAL.
ATTENTION : La pompe est située sous la ligne d’eau. Il est possible
que de l’eau rentre dans le bateau via la pompe si le tuyau n’est pas
connecté de façon assez étroite à la pompe.
RACCORD DES TUYAUX
Option double sortie
Chaque pompe est équipée d’un branchement NPT 12,7 mm (1/2”) femelle supplémentaire
et d’un bouchon hexagonal. Cette caractéristique vous permet d’ajouter votre pompe de
lavage sans avoir à ajouter un autre passe-coque.
• Utilisez un tuyau flexible marin nervuré qui ne se pliera pas, et qui est prévu pour une
utilisation sous la ligne d’eau.
• Le tuyau devrait remonter de manière régulière jusqu’au réservoir de vivier. Vous pouvez
utiliser un clapet antiretour pour réguler le débit.
• Utilisez des colliers de serrage au niveau des connexions à la pompe et à la valve.

17
DE Modelle 401C, 403C, 405C, 401STC, 403STC, 405STC, 401FC, 403FC, 405FC
Austauschmotoren 45DR, 46DR,47DR
Beschreibung
Die Kartuschenpumpen der Rule Tournament-Baureihe glänzen nicht nur durch ihre
hervorragendenLeistungswerte,sondernbietenzudemdieMöglichkeit,dieMotorkartuscheam
Ende der Nutzungsdauer des Motors auszutauschen. Außerdem bietet das Kartuschenkonzept
einen ungehinderten Zugang zum Laufrad, was die Reinigung und Wartung erleichtert. Da nur
die Motorkartusche ausgewechselt wird, bleiben Stutzen und Schlauch komplett intakt.
Zum Auswechseln der Motorkartusche:
• Verschließen Sie den Borddurchlass, bevor Sie die Motorkartusche herausnehmen.
• Schalten Sie die Spannungsversorgung der Pumpe ab und trennen Sie dann das Kabel
von der Kartusche.
• Drücken Sie den Knopf an der Kartusche; drehen Sie die Motorkartusche gegen den
Uhrzeigersinn und ziehen Sie sie gerade nach oben.
• Schließen Sie das Kabel an die neue Motorkartusche an.
• Richten Sie die Pfeile aneinander aus und drücken Sie dann die neue Motorkartusche
fest nach unten. Drehen Sie das Motorgehäuse im Uhrzeigersinn, bis die Kartusche in
ihrer verriegelten Position sitzt. Die Kartusche rastet hörbar ein, sobald sie am Anschlag
angelangt ist.
WARNUNG: Solange das Boot sich im Wasser befindet,
trägt der Bootseigner bzw. Betreiber des Schiffs die
Verantwortung dafür, dass die Motorkartusche zuverlässig
verriegelt ist. Ist die Motorkartusche nicht vollständig
verriegelt, kann dies zu Wassereintritt, Flutung, Sachschäden, schweren
Verletzungen und zum Tod führen.

18
WARNUNG: Diese Pumpe ist ausschließlich für Wasser
vorgesehen. Jede Verwendung mit anderen Substanzen, wie
z. B. entzündlichen, gefährlichen, ätzenden oder korrosiven
Flüssigkeiten, kann zur Beschädigung der Pumpe sowie zu
Umwelt-, Sach- und Personenschäden, u. U. mit Todesfolge, führen.
Zum Ausbauen der Motorkartusche:
a. Drücken Sie den Kartuschenfreigabeknopf.
b. Drehen Sie die Kartusche gegen den Uhrzeigersinn.
c. Ziehen Sie die Kartusche gerade nach oben.
c
a
b
Bei Verwendung eines Hochgeschwindigkeits-Wasserschöpfers am Zulauf kann die
Pumpe beschädigt und u. U. der Rumpf überflutet werden.

19
Modell-Nr. Beschreibung Sicherung-
sgröße (A)
gph bei offenem
Durchfluss
gph bei
3,35 ft.
401 C Livewell-Pumpe 500 gph mit winkligem Ansaugrohr 3500 340
403 C Livewell-Pumpe 800 gph mit winkligem Ansaugrohr 5800 490
405 C Livewell-Pumpe 1000 gph mit winkligem
Ansaugrohr
61000 710
401 STC Livewell-Pumpe 500 gph mit geradem Ansaugrohr 3500 340
403 STC Livewell-Pumpe 800 gph mit geradem Ansaugrohr 5800 490
405 STC Livewell-Pumpe 1100 gph mit geradem Ansaugrohr 61100 790
401 FC Livewell-Pumpe 500 gph mit geradem 1”-Ansaugrohr 3500 340
403 FC Livewell-Pumpe 800 gph mit geradem
1”-Ansaugrohr
5800 490
405 FC Livewell-Pumpe 1100 gph mit geradem
1"-Ansaugrohr
61100 790
Austauschmotoren
45DR Austauschmotor500 gph 3500 340
46DR Austauschmotor800 gph 5800 490
47DR Austauschmotor 1100 gph 61100 790
MODELLE

20
• Bohren Sie ein Loch von
1” Durchmesser durch
den Heckspiegel oder den
Boden des Bootsrumpfes.
Wenn Sie den Heckspiegel
durchbohren, muss das
Loch auf der Innenseite des
Bootes unterhalb der äußeren Wasserlinie liegen, solange das Boot stillsteht.
• Stecken Sie die Pumpe mit der Dichtung von innen her in das Loch des Bootsrumpfes.
• Ziehen Sie die Mutter auf der Rumpfaußenseite fest, sodass der Dichtungsring gut
abdichtet. Überdrehen Sie nicht das Gewinde. Der Auslass muss zumindest parallel zum
Rumpfboden verlaufen. Dadurch werden Lufteinschlüsse verhindert.
• Schneiden Sie den überstehenden Teil des Ansaugrohrs ab, sodass dieses bündig mit
der Außenfläche der Mutter abschließt. Sollten Sie ein Sieb verwenden (Rule-Modell
73), lassen Sie 1/2” über die Mutter hinausragen. Achten Sie darauf, dass der Schnitt
rechtwinklig ist, und entgraten Sie das Gewindeende, damit das Schmutzsieb mühelos
eingesetzt werden kann.
Sie können den Auslass zum Tank hin ausrichten, indem Sie den Sicherungsring anheben und
den Auslassstutzen verdrehen (siehe Abbildung unten).
MONTAGE DER PUMPE
Modelle 401 C, 403 C, 405 C, 401 STC, 403 STC, 405 STC
Zum Verdrehen
der Pumpe
Ring
anheben
Der
Pumpen-
auslass
kann um 360°
gedreht werden
Modèles 401 FC, 403 FC,
405 FC
Applications de seacock
• Bohren Sie ein Loch von
1” Durchmesser durch
den Heckspiegel oder den
Boden des Bootsrumpfes.
Wenn Sie den Heckspiegel
