You-Q QLASS User manual

6000033D
QLASS
GEBRUIKERSHANDLEIDING
USER MANUAL
MANUEL D’UTILISATION
BEDIENUNGSANLEITUNG

2

3
Nederlands .................................................................................4
English......................................................................................21
Français....................................................................................38
Deutsch.....................................................................................56

4
Nederlands
© 2016 Sunrise Medical
Alle rechten voorbehouden.
De verstrekte informatie mag geenszins worden verveelvoudigd en/of openbaar gemaakt op welke
wijze en met welke middelen dan ook (elektronisch of mechanisch), zonder voorafgaande,
uitdrukkelijke en schriftelijke toestemming van Sunrise Medical.
De verstrekte informatie is gebaseerd op algemene gegevens aangaande de ten tijde van
verschijnen bekende constructies. Sunrise Medical voert een beleid van continue product
verbetering, wijzigingen zijn derhalve voorbehouden.
De verstrekte informatie is geldig voor het product in standaard uitvoering. Sunrise Medical kan
derhalve niet aansprakelijk worden gesteld voor eventuele schade voortvloeiend uit de van de
standaard uitvoering afwijkende specificaties van het product.
De beschikbare informatie is met alle mogelijke zorg samengesteld, maar Sunrise Medical kan
niet aansprakelijk worden gesteld voor eventuele fouten in de informatie of voor de gevolgen
daarvan.
Sunrise Medical kan niet aansprakelijk gesteld worden voor schade voortvloeiend uit
werkzaamheden die door derden zijn uitgevoerd.
De door Sunrise Medical gehanteerde gebruiksnamen, handelsnamen, handelsmerken, etc.
mogen krachtens de wetgeving inzake de bescherming van handelsmerken niet als vrij worden
beschouwd.
2016-01

Inhoudsopgave
5
1Voorwoord.............................................................................................................6
Deze handleiding....................................................................................................6
CE-verklaring..........................................................................................................6
Garantiebepalingen.................................................................................................6
2Algemene beschrijving.........................................................................................6
2.1 Beschrijving Qlass...........................................................................................6
3Algemene handelingen.........................................................................................7
3.1 Zitkussen: wegnemen/terug plaatsen..............................................................7
3.2 Rugleuning: wegnemen/terug plaatsen...........................................................7
3.3 Beensteunen: wegnemen/terug plaatsen........................................................8
3.4 Armsteunen: wegnemen/terug plaatsen..........................................................8
3.5 Rug(frame): neerklappen................................................................................8
3.6 Hoofdsteun......................................................................................................9
4Instelmogelijkheden ...........................................................................................10
4.1 Zitdiepte instellen..........................................................................................10
4.2 Zitbreedte instellen........................................................................................11
4.3 Rughoek instellen .........................................................................................11
4.4 Beensteunen instellen...................................................................................12
4.5 Armsteunen instellen.....................................................................................14
4.6 Hoofdsteun....................................................................................................16
4.7 Heupgordel ...................................................................................................17
5Verstelmogelijkheden.........................................................................................18
5.1 Comfort beensteunen....................................................................................18
5.2 Hoofdsteun met knevelverstelling .................................................................18
5.3 Elektrische verstellingen ...............................................................................18
6Instappen en uitstappen (transfer)....................................................................19
7Verkleinen van de rolstoel .................................................................................20
8Onderhoud...........................................................................................................20
8.1 Onderhoudstabel ..........................................................................................20
8.2 Bekleding reinigen ........................................................................................20

Algemene handelingen
6
1 Voorwoord
Deze handleiding
De gebruikshandleiding voor deze
elektrische rolstoel bestaat uit drie
boekjes. Neem de gehele
gebruikshandleiding goed door voordat
het product in gebruik genomen wordt.
De inhoud is essentieel voor veilig
gebruik en het goed onderhouden
(reinigen) van de rolstoel.
•De algemene gebruikshandleiding
•De zitsysteem handleiding (QLASS)
(dit boekje)
•De bedieningskast handleiding
Indien een van deze handleidingen niet
meegeleverd is bij uw rolstoel, neem dan
direct contact op met uw dealer. Naast
deze gebruikshandleiding is er voor
dealers een servicehandleiding
beschikbaar.
Deze QLASS handleiding verwijst daar
waar nodig naar de andere
handleidingen. Dit gebeurt op de
volgende wijze:
ALGEMEEN
BEDIENINGSKAST: Verwijzing naar
gebruikshandleiding van de
bedieningskasten.
Volg de instructies bij de
waarschuwingen! Als de instructies
niet met de nodige voorzichtigheid
worden opgevolgd, kan dit lichamelijk
letsel of schade aan de rolstoel of aan
het milieu tot gevolg hebben.
Voor meer informatie
Neem contact op met uw plaatselijke,
erkende Sunrise Medical dealer als u
vragen hebt over het gebruik, het
onderhoud of de veiligheid van uw
rolstoel. In het geval dat er geen erkende
dealer in uw buurt of u nog vragen heeft,
neem dan schriftelijk of telefonisch
contact op met Sunrise Medical.
Voor informatie over
productveiligheidsberichten en
terughaalacties, gaat u naar
www.SunriseMedical.eu
CE-verklaring
Het product voldoet aan de bepalingen
van de richtlijn voor Medische
Hulpmiddelen en is aldus voorzien van
CE-markering.
Garantiebepalingen
De garantiebepalingen voor het
zitsysteem zijn identiek aan en
opgenomen in de handleiding van de
rolstoel.
2 Algemene beschrijving
2.1 Beschrijving Qlass
Op de rolstoel is het Qlass zitsysteem
gemonteerd. Het Qlass zitsysteem biedt
een uitstekende ondersteuning voor
hoofd, romp, armen en benen. Als het
lichaam goed wordt ondersteund stelt
dat de gebruiker in staat om zoveel
mogelijk handelingen zelf uit te voeren.
Het instellen van de rolstoel dient te
gebeuren door een hiertoe opgeleide
specialist. Foutieve instellingen kunnen
leiden tot negatieve gevolgen voor de
zithouding.
U dient goed op de hoogte te zijn van
de inhoud van deze handleiding
voordat u met de rolstoel gaat rijden.

Algemene handelingen
7
3 Algemene handelingen

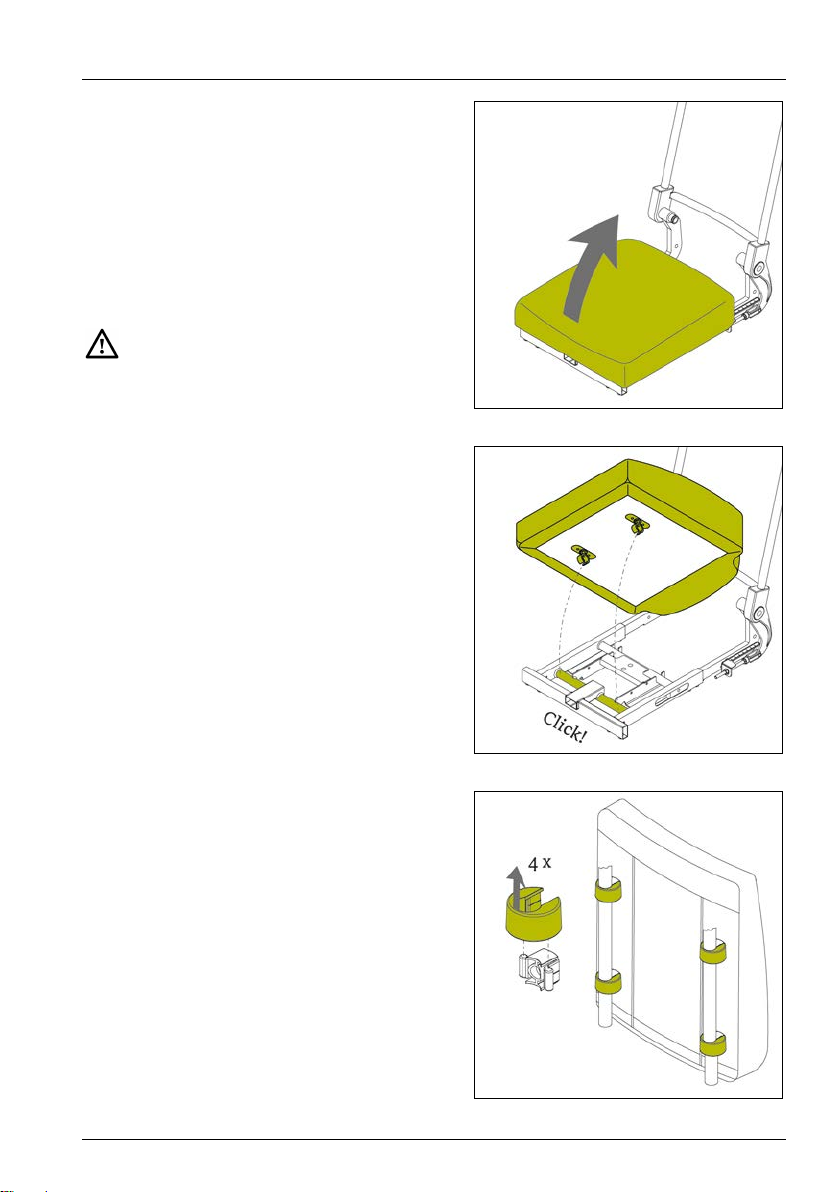

3.1 Zitkussen: wegnemen/terug
plaatsen
Wegnemen (fig 3.1).
1. Neem de zitting van de stoel af door
deze omhoog te trekken.
Terug plaatsen (fig 3.2).
2. Klik de zitting vast op het zitframe.
Controleer of de zitting goed is
vastgeklikt.
3.2 Rugleuning:
wegnemen/terug plaatsen
Wegnemen (fig 3.3).
1. Schuif de Q-clips omhoog.
2. Neem de rugleuning weg.
Terug plaatsen (fig 3.3).
3. Plaats de rugleuning tegen het frame.
4. Schuif de Q-clips op hun plek.
Figuur 3.1
Figuur 3.2
Figuur 3.3

Algemene handelingen
8

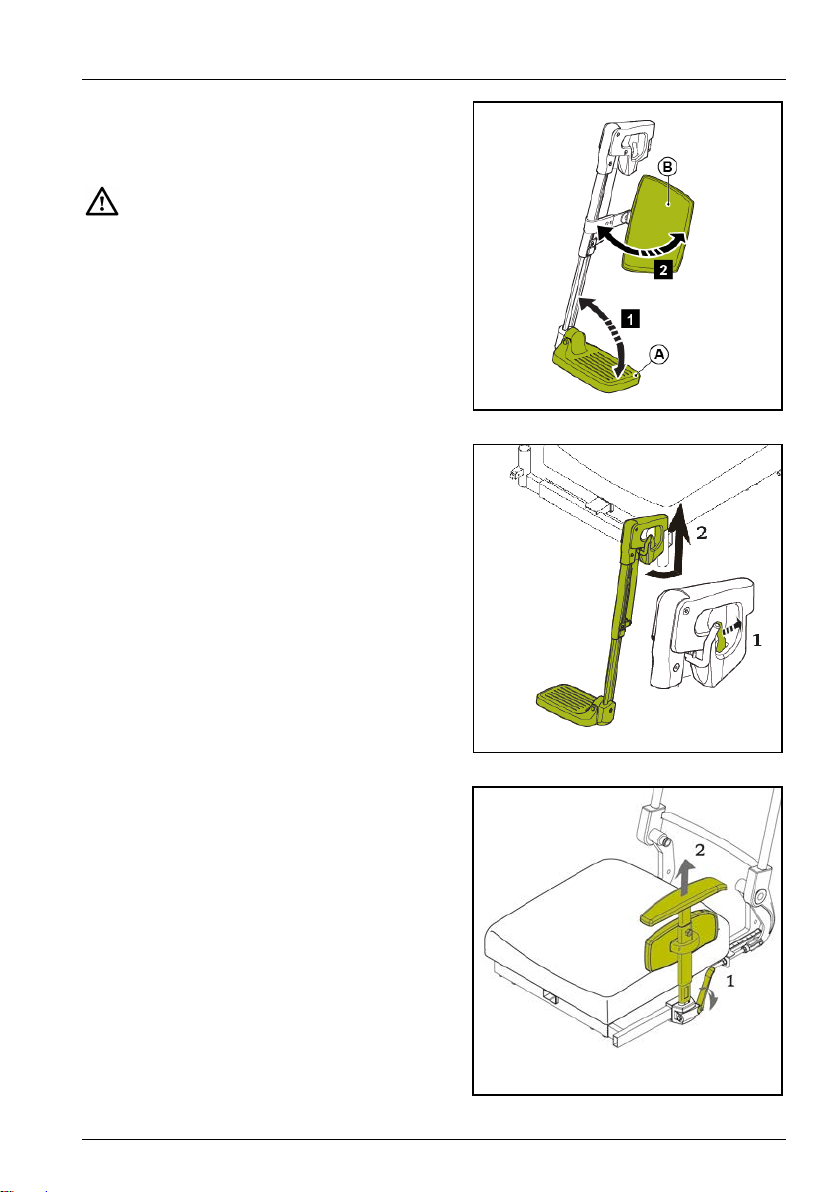

3.3 Beensteunen:
wegnemen/terug plaatsen
Wegnemen (fig 3.4).
1. Maak de kuitband los.
2. Druk de pal naar achteren, om de
beensteun te ontgrendelen.
3. Zwenk de beensteun naar buiten.
4. Neem de beensteun naar boven uit de
beensteunhouder.
Terug plaatsen (fig 3.4).
Bij het terugplaatsen van de beensteun
moet u een klik horen, de beensteun is
dan pas vergrendeld.
3.4 Armsteunen:
wegnemen/terug plaatsen
Wegnemen (fig 3.5).
1. Druk de pal naar achteren, om de
armsteun te ontgrendelen.
2. Neem de armsteun naar boven uit de
armsteunhouder.
Terug plaatsen (fig 3.5).
3. Plaats de armsteun terug in de
armsteunhouder.
4. Vergrendel de armsteun door de pal
naar de armsteun te bewegen in
verticale stand.
3.5 Rug(frame): neerklappen
1.Wip de borgclip los van de stelstang (fig
3.6).
2.Trek de borgpen uit de
scharnierverbinding (fig 3.6).
3.Klap de rugleuning neer (fig 3.6).
Figuur 3.4
Figuur 3.5
Figuur 3.6

Algemene handelingen
9

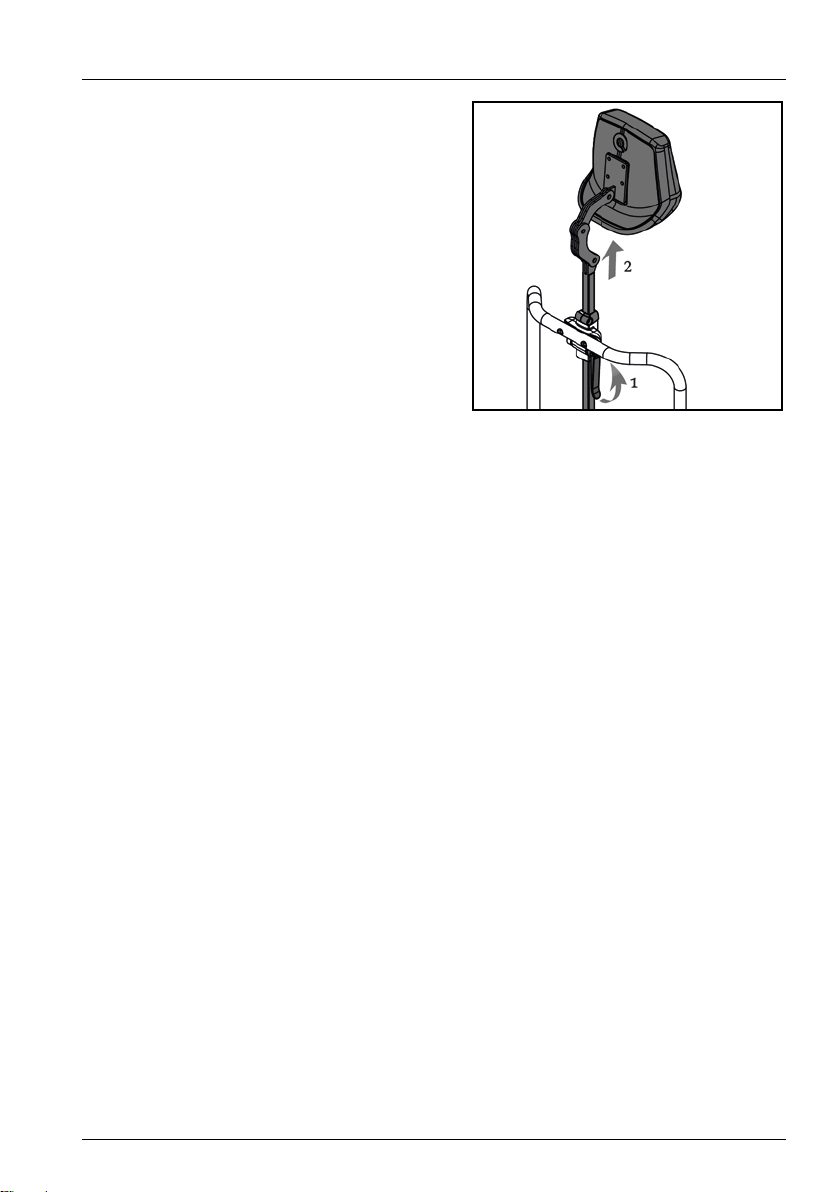

3.6 Hoofdsteun
Wegnemen (fig 3.7).
1. Druk de pal zijwaarts, om de
hoofdsteun te ontgrendelen.
2. Neem de hoofdsteun weg.
Terug plaatsen (fig 3.7).
3. Plaats de hoofdsteun terug in de
gewenste stand.
4. Vergrendel de hoofdsteun door de pal
weer naar een verticale stand te
bewegen.
Figuur 3.7

Instelmogelijkheden (voor daarvoor gekwalificeerd personeel)
10
4 Instelmogelijkheden

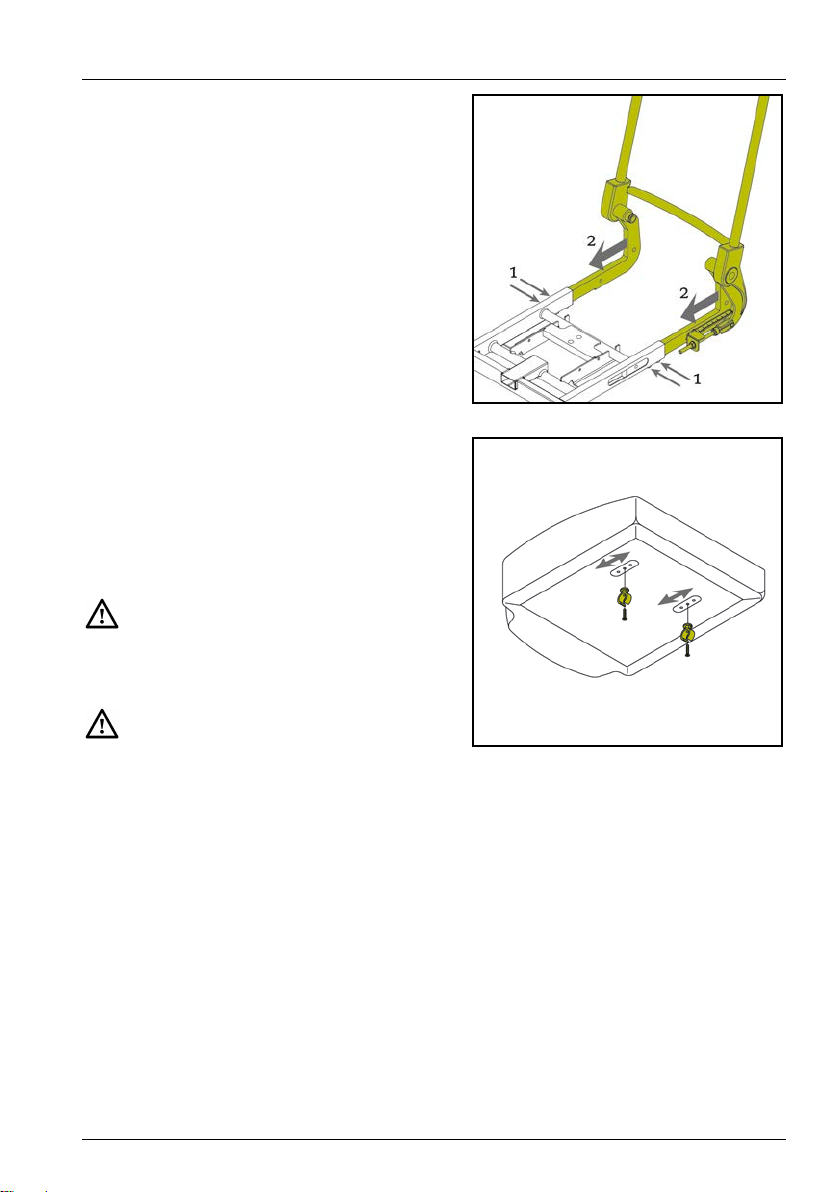

4.1 Zitdiepte instellen
Zitdiepte d.m.v. rugbuizen (fig 4.1).
1. Draai de inbusbouten aan beide
zijden van het stoelframe een halve
slag (180°) los.
2. Schuif de rugbuizen in de gewenste
stand.
3. Draai de inbusbouten vast.
Zitdiepte d.m.v. zitkussen (fig 4.2).
1. Neem de zitting van de stoel af door
deze omhoog te trekken (fig 3.1).
2. Monteer de klemmen in de juiste
gaten (fig 4.2).
3. Klik de zitting vast op het zitframe (fig
3.2).
Controleer of de zitting goed is
vastgeklikt.
Zorg ervoor dat er minimaal 2 cm vrije
ruimte is tussen de knieholte en de
voorzijde van de zitting voor een
goede doorbloeding.
Figuur 4.1
Figuur 4.2

Instelmogelijkheden (voor daarvoor gekwalificeerd personeel)
11

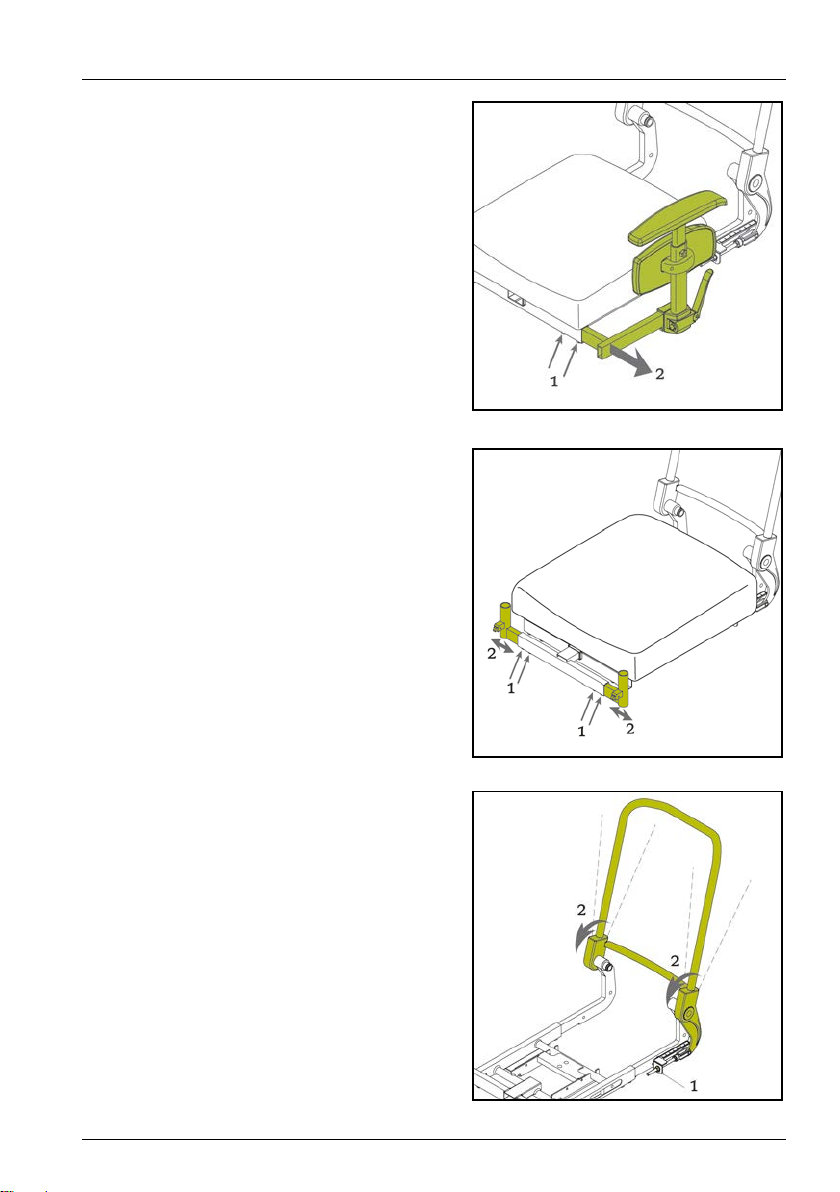

4.2 Zitbreedte instellen
Zitbreedte d.m.v. armsteunen (fig 4.3).
1. Draai de bouten los.
2. Schuif de armsteunhouder in de
gewenste stand.
3. Draai de bouten vast.
Zitbreedte d.m.v. beensteunen (fig
4.4)
1. Draai de bouten los.
2. Schuif de beensteunhouder in de
gewenste stand.
3. Draai de bouten vast.
4.3 Rughoek instellen
Zie figuur 4.5
1. Draai de bouten aan de linker zijde
van het stoelframe los.
2. Stel de gewenste rughoek in.
3. Draai de bouten vast.
Figuur 4.3
Figuur 4.4
Figuur 4.5

Instelmogelijkheden (voor daarvoor gekwalificeerd personeel)
12
4.4 Beensteunen instellen
Onderbeenlengte instellen (fig 4.6).
1. Draai de bout los.
2. Schuif de voetplaat in de gewenste
stand.
3. Draai de bout vast.
Zorg dat er onder de voetplaat
voldoende ruimte is om over
obstakels te kunnen rijden.
Hoek van de voetplaat instellen (fig
4.7)
1. Draai de bout los.
2. Draai de voetplaat in de gewenste
stand.
3. Draai de bout vast.
Beensteunen breedte (fig 4.4)
Zie hoofdstuk 4.2
Zitdiepte d.m.v. beensteundiepte (fig
4.8).
1. Draai de bout enkele slagen los met.
2. Schuif de beensteunhouder in de
gewenste stand.
3. Draai de bout vast.
Zorg dat de zwenkwielen de
voetplaten niet raken bij het
manoeuvreren. Als dit wel gebeurt,
moeten de beensteunen verder naar
voren worden ingesteld. Er moet
minimaal 1 cm ruimte zijn tussen de
zwenkwielen en de voetplaten.
Zorg ervoor dat de ophangbeugel niet
hinderlijk in de knieholte duwt. Als dit
wel gebeurt, moet de zitting verder
naar voren worden geplaatst.
Figuur 4.6
Figuur 4.7
Figuur 4.8

Instelmogelijkheden (voor daarvoor gekwalificeerd personeel)
13
Hoogte, breedte en diepte van de
kuitplaat instellen (fig 4.9).
4. Draai de bouten enkele slagen los
met.
5. Schuif de kuitplaat in de gewenste
stand.
6. Draai de bout vast.
Figuur 4.9

Instelmogelijkheden (voor daarvoor gekwalificeerd personeel)
14

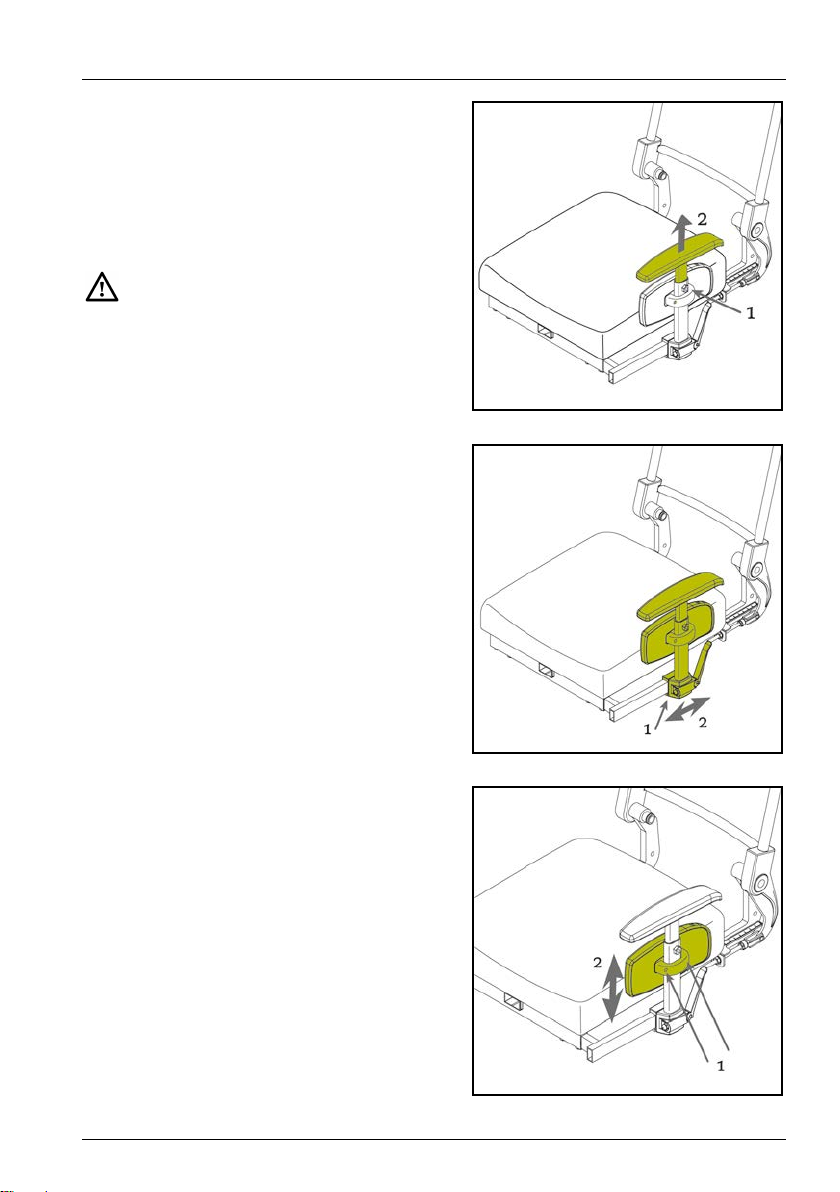

4.5 Armsteunen instellen
Armsteun hoogte instellen (fig 4.10).
1. Draai de bout los.
2. Schuif de armlegger in de gewenste
stand.
3. Draai de bout vast.
Zorg ervoor dat de armen goed
worden ondersteund, zonder dat de
schouders omhoog gedrukt worden.
Armsteun diepte instellen (fig 4.11).
1. Draai de bouten los.
2. Schuif de armsteun in de gewenste
stand.
3. Draai de bout vast.
Zijschild in hoogte instellen (fig 4.12).
1. Draai de bouten los.
2. Schuif de armsteun in de gewenste
stand.
3. Draai de bout vast.
Armsteunen breedte (fig 4.3)
Zie hoofdstuk 4.2
Figuur 4.10
Figuur 4.11
Figuur 4.12

Instelmogelijkheden (voor daarvoor gekwalificeerd personeel)
15
Bedieningskast diepte instellen (fig
4.13).
1. Draai de bout los.
2. Schuif de bedieningskast in de
gewenste stand.
3. Draai de bout vast.
Bedieningskast hoogte instellen (fig
4.14).
4. Draai de bout los.
5. Schuif de bedieningskast in de
gewenste stand.
6. Draai de bout vast.
Figuur 4.13
Figuur 4.14

Instelmogelijkheden (voor daarvoor gekwalificeerd personeel)
16
4.6 Hoofdsteun
Hoogte (fig 4.15).
5. Druk de pal zijwaarts, om de
hoofdsteun te ontgrendelen.
6. Stel de gewenste stand in.
7. Vergrendel de hoofdsteun door de pal
weer naar een verticale stand te
bewegen.
Geheugen blokje (fig 4.16).
1. Draai de bout enkele slagen los.
2. Stel de gewenste positie in.
3. Draai de bout vast.
Positie (fig 4.17).
4. Draai de bouten (x3) enkele slagen
los.
5. Stel de gewenste stand in.
6. Draai de bouten (x3) vast.
Figuur 4.15
Figuur 4.16
Figuur 4.17

Instelmogelijkheden (voor daarvoor gekwalificeerd personeel)
17
4.7 Heupgordel
Het is mogelijk om de rolstoel uit te
rusten met een heupgordel. De
heupgordel geeft extra zitstabiliteit
tijdens normaal gebruik. Deze gordel is
geen veiligheidsgordel voor transport.
Monteer de heupgordel als volgt (fig
4.18).
1. Bevestig de gordelgesp met behulp
van een bout plus moer.
2. Haal de gordel door de gesp.
•Zorg ervoor dat de heupgordel is
aangepast aan de
rolstoelgebruiker. De gordel moet
strak over de heup liggen met een
hoek van ca. 45° (fig 4.19).
•Zorg ervoor dat de gordel te allen
tijde schoon is en dat het
vergrendelingmechanisme goed
werkt. De gordel en het
vergrendelingmechanisme kunnen
met een vochtige doek worden
schoongemaakt.
•Wanneer de gordel boven de heup
wordt geplaatst, over het weke
gedeelte van de buik, kan dat
leiden tot een verkeerde
zithouding, waardoor de gebruiker
onderuit zakt (fig 4.20).
•Gebruik de heupgordel nooit als
een veiligheidsgordel tijdens
transport.
Figuur 4.18
Figuur 4.19: juiste positie gordel
Figuur 4.20: verkeerde positie gordel

Verstelmogelijkheden
18
5 Verstelmogelijkheden
5.1 Comfort beensteunen
Kniehoek (fig 5.1).
De comfort beensteunen zijn
onafhankelijk van elkaar in hoek
verstelbaar.
1. Duw de hendel naar voren.
2. Beweeg uw been omhoog.
3. Laat de hendel los in de gewenste
stand.
5.2 Hoofdsteun met
knevelverstelling
Positie (fig 5.2).
1. Draai de knevels (x3) enkele slagen
los.
2. Stel de gewenste stand in.
3. Draai de knevels (x3) vast.
5.3 Elektrische verstellingen
Indien aanwezig:
•Elektrische kantelverstelling
BEDIENINGSKAST
•Elektrische hoog/laag
BEDIENINGSKAST
•Elektrische rugverstelling
BEDIENINGSKAST
•Elektrische beensteunen
BEDIENINGSKAST
Figuur 5.1
Figuur 5.2
Figuur 5.3

Instappen en uitstappen (transfer)
19
6 Instappen en uitstappen
(transfer)
Ga niet op de voetplaten staan. Deze
zijn niet gemaakt om het volle gewicht
van een persoon te dragen.
Bovendien kan hierdoor de rolstoel
kantelen.
Voorwaartse transfer
1. Klap de voetsteunen omhoog (fig
6.1).
2. Zwenk kuitplaten weg (indien van
toepassing) (fig 6.1).
3. Zwenk indien mogelijk de
beensteunen weg (fig 6.2).
4. Neem plaats in de stoel.
Zijwaartse transfer
1. Druk de pal naar achteren, om de
armsteun te ontgrendelen (fig 6.3).
2. Neem de armsteun naar boven uit de
armsteunhouder (fig 6.3).
3. Neem plaats in de stoel.
Figuur 6.1
Figuur 6.2
Figuur 6.3

Verkleinen van de rolstoel & Onderhoud
20
7 Verkleinen van de
rolstoel
Voor vervoer van de rolstoel zonder
inzittende kan de rolstoel verkleind
worden. Onderdelen die gemakkelijk
losgenomen kunnen worden van de
rolstoel dienen verwijderd te worden.
Berg deze deugdelijk op. Indien de
laadruimte van de auto klein is, is er de
mogelijkheid de rugleuning neer te
klappen.
1. Neem het zitkussen weg. Zie hst 3.
2. Neem de rugleuning weg. Zie hst 3.
3. Neem de beensteunen weg. Zie hst 3.
4. Neem de armsteunen weg. Zie hst 3.
5. Neem de hoofsteun weg. Zie hst. 3.
6. Klap het rugframe neer. Zie hst 3.
8 Onderhoud
8.1 Onderhoudstabel
Laat de rolstoel eenmaal per jaar, of bij
intensief gebruik, eenmaal per half jaar
controleren door uw dealer. De
onderstaande tabel toont het onderhoud
dat u zelf kunt uitvoeren.
Tijd
Omschrijving
Maandelijks
Bekleding reinigen,
indien nodig. Zie 8.2.
8.2 Bekleding reinigen
Reinig de bekleding met een vochtige
doek en huishoudzeep. Wrijf de
bekleding daarna droog met een zachte
droge doek.
Gebruik geen organische
oplosmiddelen als thinner,
wasbenzine of terpentine.
Reinig de bekleding niet chemisch.
Strijk of centrifugeer de bekleding
niet.
