Zeck Audio Club Serie User manual

Bedienungsanleitung
Owner’s Manual
Mode d’emploi

Prüf-Zertifikat
Test certificate
Certificat de contrôle
Prüfer:
Tested by:
Contrôleur: . . . . . . . . . . . . . . . . . . . . .
Prüfer:
Tested by:
Contrôleur: . . . . . . . . . . . . . . . . . . . . .
Gehäuse ❏
Enclosure
Ebénisterie
Verkabelung ❏
Wiring
Câblage
Funktion ❏
Performance check
Test de fonctionnement
Phase ❏
Polarity
Mise en phase/polarité
Frequenzgang ❏
Frequency response
Réponse en fréquence
Impedanz ❏
Impedance
Impédance
Lackierung ❏
Finishing
Finition
Anschlussplatte ❏
Connector panel
Panneau de connexion

Inhalt
1. Sicherheitshinweise . . . . . . . .4
1.1 Schutz der Lautsprecher . . . .5
1.2 Transporthinweise . . . . . . . . .5
2. Aufstellungshinweise . . . . . .5
2.1 Boxenaufstellung . . . . . . . . .5
3. Hochtonschutz . . . . . . . . . . . .5
4. Anschlussbeispiele . . . . . . . . .6
4.1 Anschlussbeispiel 1 . . . . . . . .6
4.2 Anschlussbeispiel 2 . . . . . . . .6
4.3 Anschlussbeispiel 3 . . . . . . . .6
5. Verwendung mehrerer
Boxen . . . . . . . . . . . . . . . . . .7
5.1 Parallelschaltung von
Boxen . . . . . . . . . . . . . . . . . . .7
5.2 Beispiel einer
Parallelschaltung . . . . . . . . . .7
6. Anschlussbuchsen . . . . . . . . .7
7. Service . . . . . . . . . . . . . . . . . .7
8. Technische Daten . . . . . . . . .8

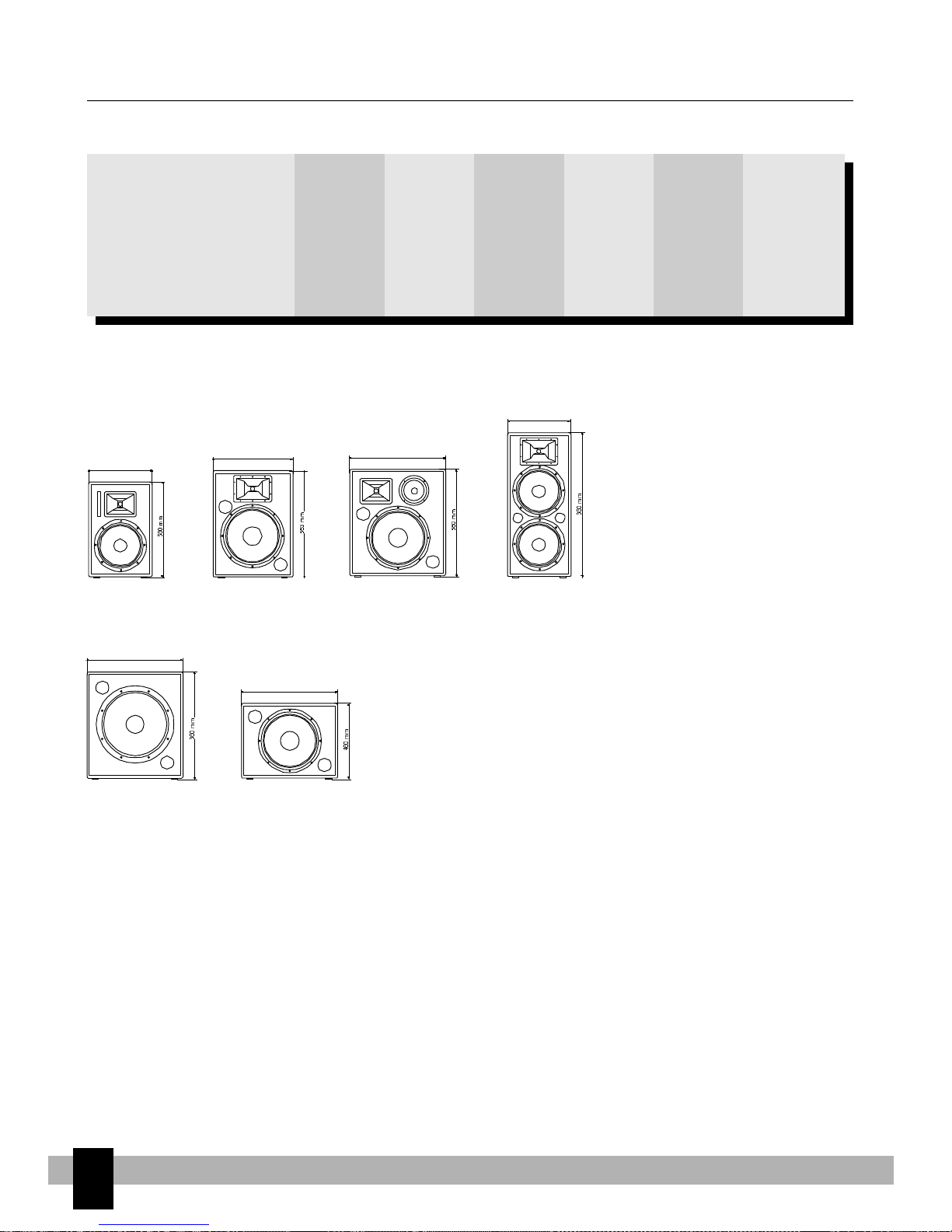

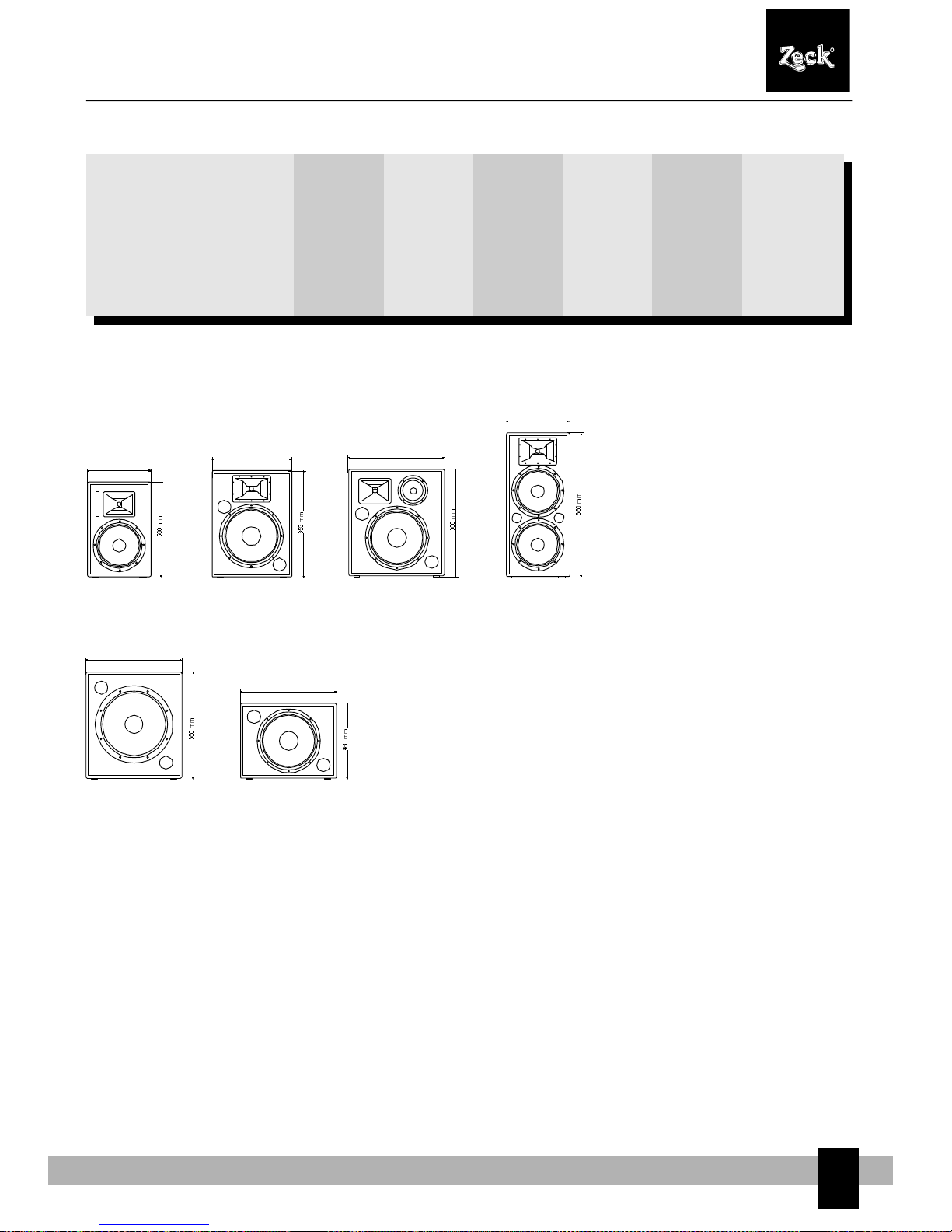

9. Technische Zeichnungen . . . .8
Contents
1. Safety instructions . . . . . . . . .9
1.1 Speaker protection . . . . . . .10
1.2 Hints for transportation . . .10
2. Setting up the cabinet . . . .10
2.1 Cabinet placement . . . . . . .10
3. Built-in tweeter protection .10
4. Suggested system setups . . .11
4.1 Setup 1 . . . . . . . . . . . . . . . . .11
4.2 Setup 2 . . . . . . . . . . . . . . . . .11
4.3 Setup 3 . . . . . . . . . . . . . . . . .11
5. Multiple cabinet
configurations . . . . . . . . . . .12
5.1 Parallel wiring . . . . . . . . . . .12
5.2 Example for parallel
wiring . . . . . . . . . . . . . . . . . .12
6. Connectors . . . . . . . . . . . . . .12
7. Service . . . . . . . . . . . . . . . . .12
8. Technical specifications . . . .13
9. Drawings of Club series . . . . .
cabinets . . . . . . . . . . . . . . . .13
Table des matières
1. Instructions de sécurité . . . .14
1.1 Protection des haut-parleurs .15
1.2 Conseils de transport . . . . . .15
2. Instructions d’installation . .15
2.1 Placement des enceintes . . .15
3. Protection du transducteur
d’aigu . . . . . . . . . . . . . . . . . .15
4. Suggestions de
raccordements . . . . . . . . . . .16
4.1 Suggestions 1 . . . . . . . . . . . .16
4.2 Suggestions 2 . . . . . . . . . . . .16
4.3 Suggestions 3 . . . . . . . . . . . .16
5. Configuration multi-
enceintes . . . . . . . . . . . . . . .17
5.1 Mise en parallèle
d’enceintes . . . . . . . . . . . . . .17
5.2 Example de mise en
parallèlle . . . . . . . . . . . . . . .17
6. Connecteurs . . . . . . . . . . . . .17
7. Service Après-Vente . . . . . .17
8. Spécifications techniques . .18
9. Plans d’encombrement . . . .18

4Bedienungsanleitung Club Serie © Zeck Audio
Sehr geehrter Kunde,
sehr geehrte Kundin,
wir freuen uns, dass Sie sich für das
Lautsprechersystem Club von Zeck
Audio entschieden haben. Die Club-
Serie ist für universelle Audioanwen-
dungen konzipiert worden und
zeichnet sich durch einfache Hand-
habung, geringes Gewicht und ein
hohes Maß an Zuverlässigkeit aus.
Wir wünschen ihnen mit diesen
professionellen Systembausteinen viel
Freude, Kreativität und Erfolg!
Lesen Sie diese Bedienungsanleitung
bitte aufmerksam durch, damit Sie die
Funktionen und Möglichkeiten dieses
Lautsprechersystems schnell und
effektiv nutzen können.
Viel Spaß!
Achtung!
Dieses Produkt kann, abhängig von
der Anwendung, zu Hörschäden
führen. Betreiben Sie dieses
Lautsprechersystem niemals mit
einem Lautstärkepegel, der als
unangenehm empfunden wird. Wenn
Sie ein unangenehmes dumpfes
Gefühl in den Ohren spüren oder Ihr
Hörvermögen nachläßt, wenden Sie
sich an einen Arzt.
1. Lesen Sie die Bedienungsanleitung vor Gebrauch aufmerksam durch.
2. Alle Warnhinweise auf dem Gerät und in dieser Anleitung müssen genau beachtet werden.
3. Die Box darf nicht in der Nähe von Wasser (z.B. Waschbecken, Badewannen, feuchten Kellern,
Swimming-Pools, usw.) verwendet werden.
4. Das Eindringen von Gegenständen und Flüssigkeiten in das Gehäuse ist zu vermeiden.
5. Plätze, an denen die Box eine schräge oder instabile Unterlage hat, sollten vermieden werden.
6. Der Benutzer darf keine Wartungs- oder Servicearbeiten durchführen.
7. Alle Wartungs- und Servicearbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.
8. Bewahren Sie diese Bedienungsanleitung für zukünftiges Nachschlagen auf.
9. Wird die Box auf einen Hochständer gestellt, muß eine ausreichende Kippsicherheit gewährleistet sein.
Deshalb darf die Box nicht beliebig hoch plaziert werden.
10. Schalten sie stets den Verstärker Ihrer Anlage als letztes ein. Sie verhindern dadurch Einschalt-
stromstöße, die zu unangenehmen, lauten Störgeräuschen und zu Beschädigungen des Lautsprechers
oder anderen Komponenten Ihrer Anlage führen können. Aus dem gleichen Grund sollte am Ende des
Betriebs der Verstärker stets als erstes ausgeschaltet werden.
11. Schalten sie die Netzschalter der Geräte stets aus, bevor Sie Kabel anschließen oder abtrennen.
Ansonsten können die Lautsprecher oder Geräte Ihrer Anlage beschädigt werden.
12. Die Griffe der Lautsprecherbox sind nur für den Transport bestimmt. Verwenden Sie die Griffe nicht
zum Befestigen oder Aufhängen der Lautsprecherbox.
Bedienungsanleitung Club Serie © Zeck Audio
1. Sicherheitshinweise

Bedienungsanleitung Club Serie © Zeck Audio
Club Serie Lautsprechersystem
5
Bedienungsanleitung Club Serie © Zeck Audio
1.1 Schutz der Lautsprecher
Betreiben Sie Ihre Lautsprecher nur
mit einem Verstärker, dessen Aus-
gangsleistung die Belastbarkeit der
Lautsprecher (siehe technische
Daten) nicht überschreitet.
Beachten Sie auch, dass es selbst
bei geringer Verstärker-Ausgangs-
leistung durch Clippen der Hoch-
tonsignale sowie in den folgenden
Fällen zu einer Beschädigung der
Lautsprecher kommen kann.
• Akustische Rückkopplung über
ein Mikrofon.
• Anhaltende hochpeglige Signale
hoher Frequenz von elektro-
nischen Musikinstrumenten.
• Anhaltende verzerrte Signale
hoher Leistung.
• Popp- und Knackgeräusche, die
entstehen, wenn bei eingeschal-
tetem Verstärker ein Gerät der
Anlage eingeschaltet, ange-
schlossen oder abgetrennt wird.
1.2 Transporthinweise
Wird die Lautsprecherbox trans-
portiert, so sollten vor dem Trans-
port die Lautsprecherkabel
abmontiert werden, damit Beschä-
digungen des Kabels vermieden
werden.
Die Lautsprecherboxen sollten im
Fahrzeug so verstaut werden, daß
ein Verrutschen oder sogar Um-
stürzen verhindert wird.
Gegebenenfalls müssen die Kompo-
nenten mittels Gurten o.ä. gesichert
werden.
2. Aufstellungshinweise
Die Anlage darf nicht Regen, Schnee
oder hoher Feuchtigkeit ausgesetzt
werden. Bei Open-Air Konzerten ist
die Anlage geeignet zu schützen.
2.1 Boxenaufstellung
Die Boxen dürfen nur auf ebenen,
festen Flächen aufgestellt werden.
Werden Mittelhochtonboxen auf
Subwoofer gestellt , müssen die
Füße der Mittelhochtonboxen in
den entsprechenden Ausfräsungen
der Subwoofer stehen. Ist dies nicht
der Fall, könnten die Mittelhoch-
tonboxen durch die beim Betrieb
der Anlage entstehenden Schwing-
ungen von den Subwoofern
herunterrutschen.
Achten Sie darauf, daß die Hoch-
töner über den Köpfen des Publi-
kums stehen. Nur dann können die
Höhen ungehindert auch die
letzten Reihen des Publikums
erreichen.
Achtung:
• Eine ausreichende Kippsicherheit
der Lautsprecherboxen muß in
jedem Fall gewährleistet sein,
deshalb darf die Mittelhochton-
einheit nicht beliebig hoch
plaziert werden!
• Montieren Sie auf jedem
Hochständer nur eine
Lautsprecherbox.
• Stellen Sie die Lautsprecher und
Hochständer nur auf eine ebene
und stabile Unterlage.

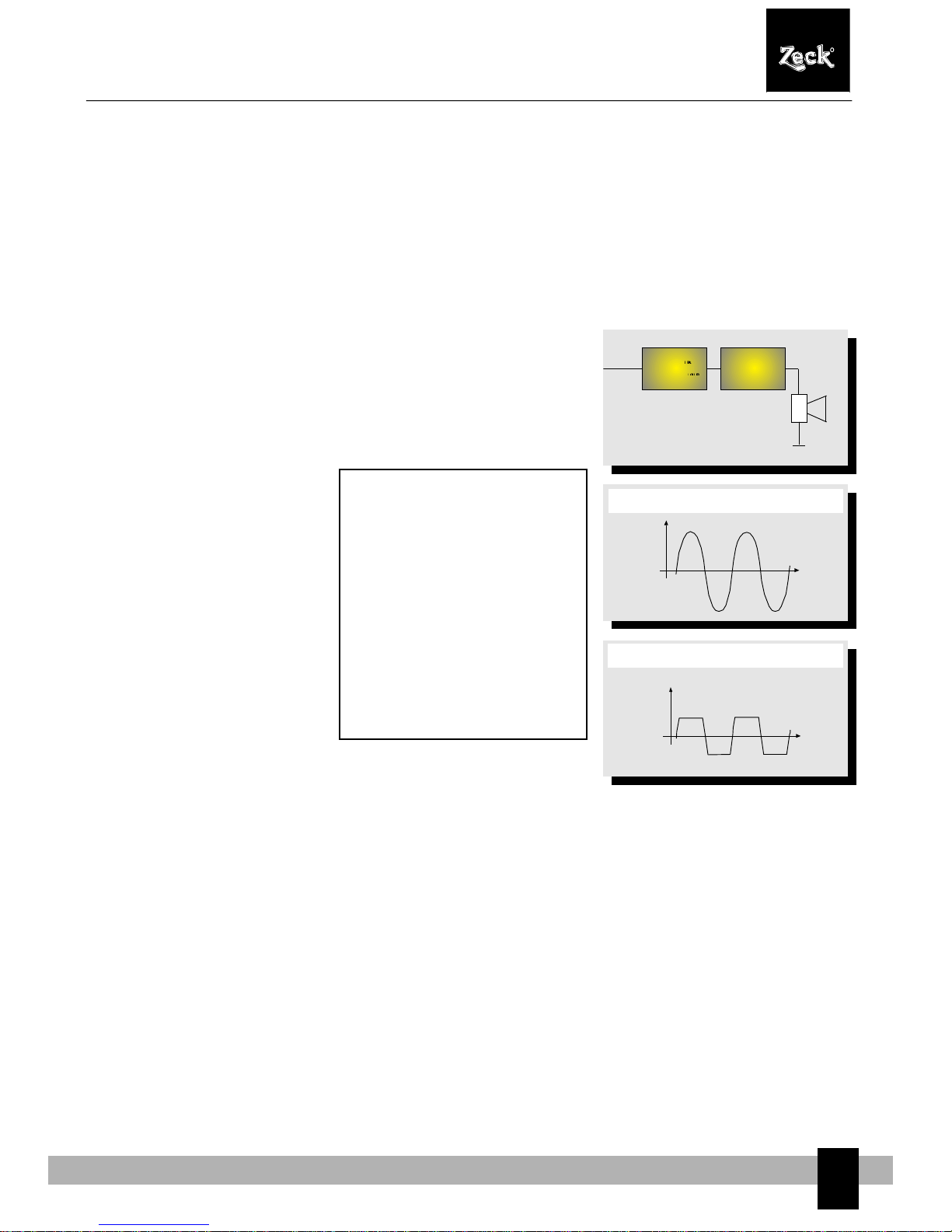

3. Hochtonschutz
Die Club-Serie ist mit einem speziell
entwickelten Hochtonschutz aus-
gerüstet. Der Hochtonschutz stellt
sich selbst zurück, sofern er aktiv
war.
Bei kurzeitiger Überlastung (Peak)
setzt der Peak Limiter ein. der Peak
Limiter "schneidet" kurzzeitige, zu
hohe Spannungsimpulse ab und
schützt somit den Hochtöner vor
Überbelastung.
Bei längerfristiger Überbelastung
schaltet sich automatisch ein tem-
peratursensibler Limiter ein. Er
überwacht ständig die Dauer-
leistung und schaltetden Hochtöner
bei längerer Überbelastung ab.
Wenn über eine Lautsprecherbox
keine Höhen mehr zu hören sind,
brechen Sie den Betrieb sofort ab
und lassen Sie die Lautsprecherbox
2-3 Minuten abkühlen bis sich der
Limiter wieder selbst zurückgestellt
hat. Danach können Sie die Anlage
wieder in Betrieb nehmen. Achten
Sie dann aber darauf, dass Sie die
Lautsprecherbox nicht überlasten.
Drehen Sie hierzu die Eingangspegel-
steller Ihrer Endstufe zurück, oder
schieben Sie die Masterfader an
Ihrem Mischpult etwas zurück.

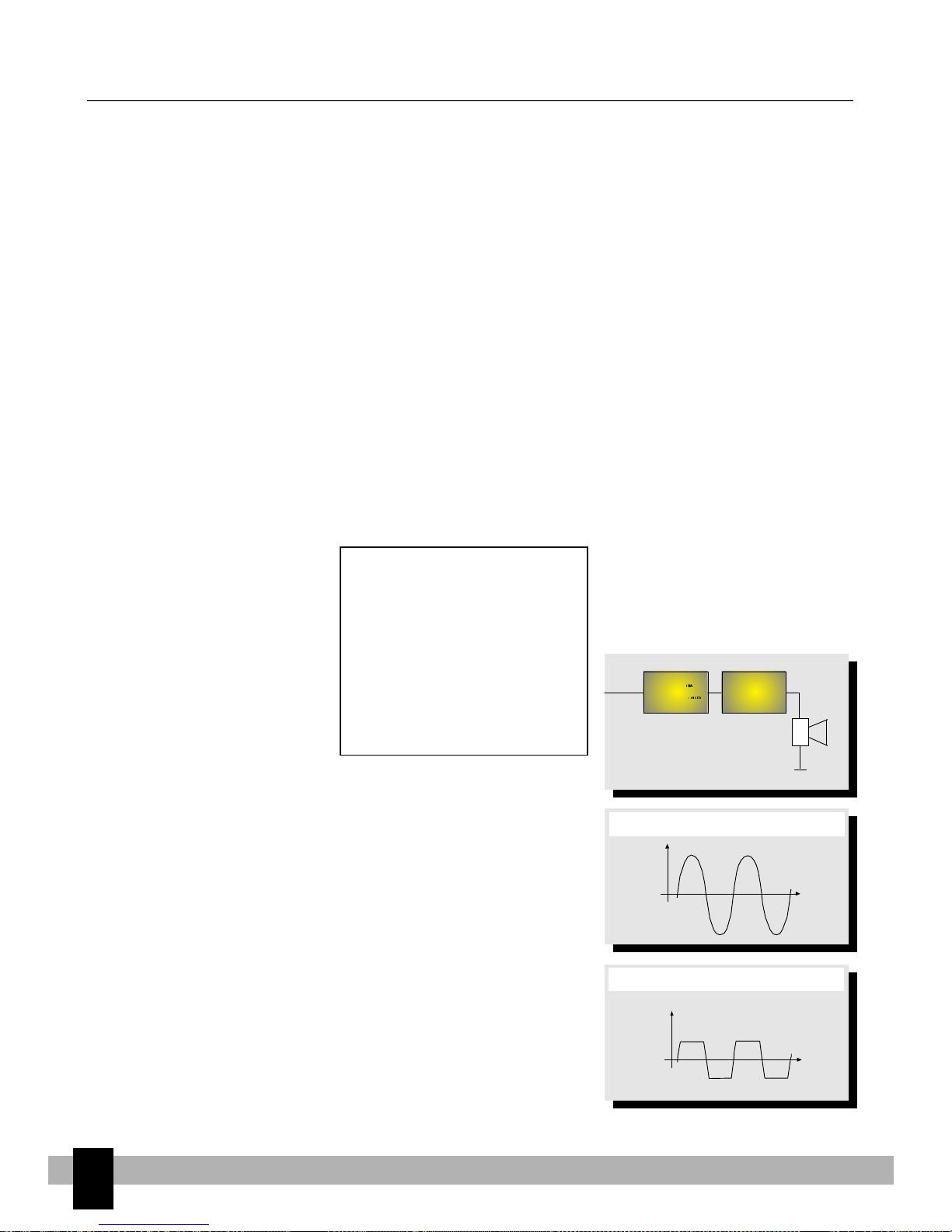

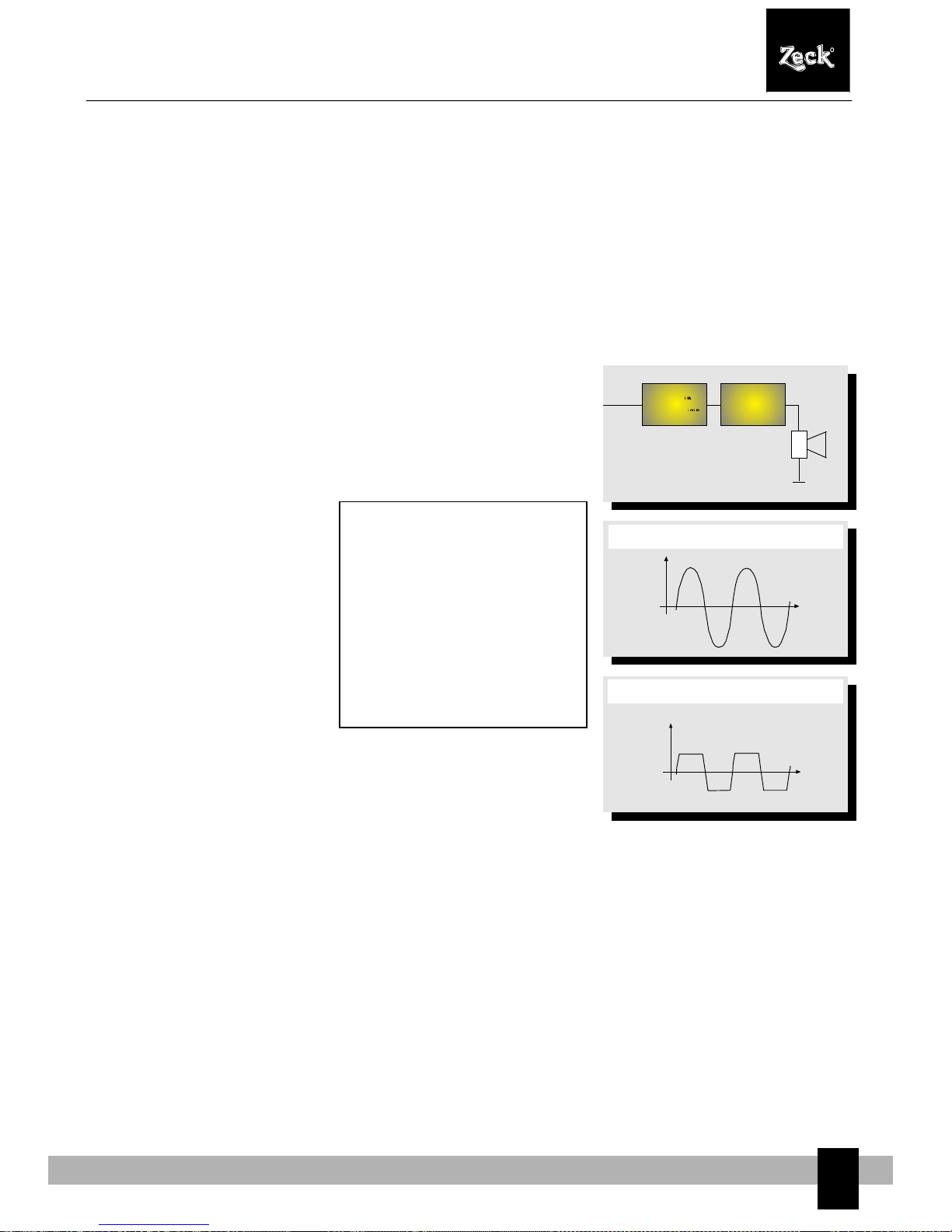

Überspannung ohne Peak Limiter
Überspannung mit Peak Limiter
integrierter zweifacher
Hochtonschutz

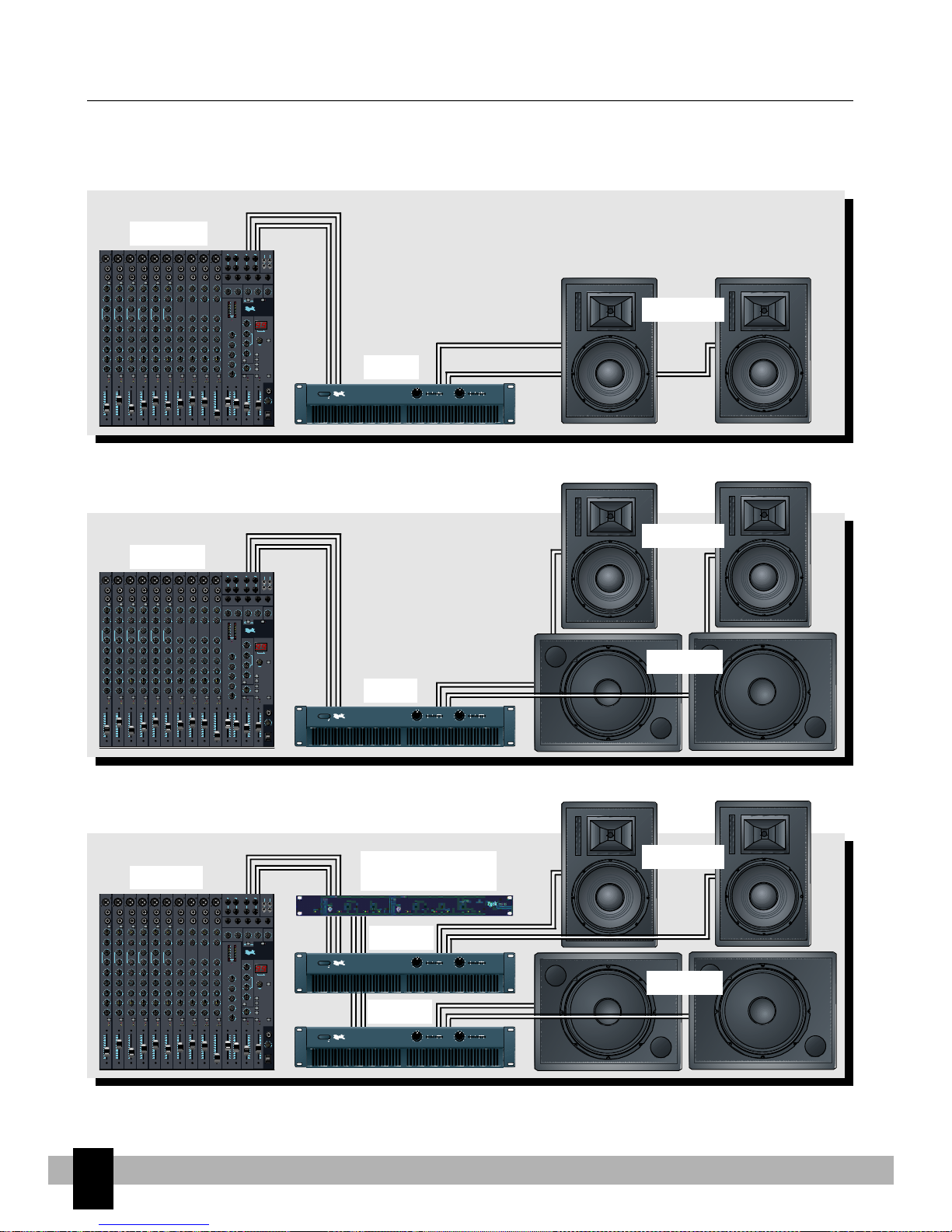

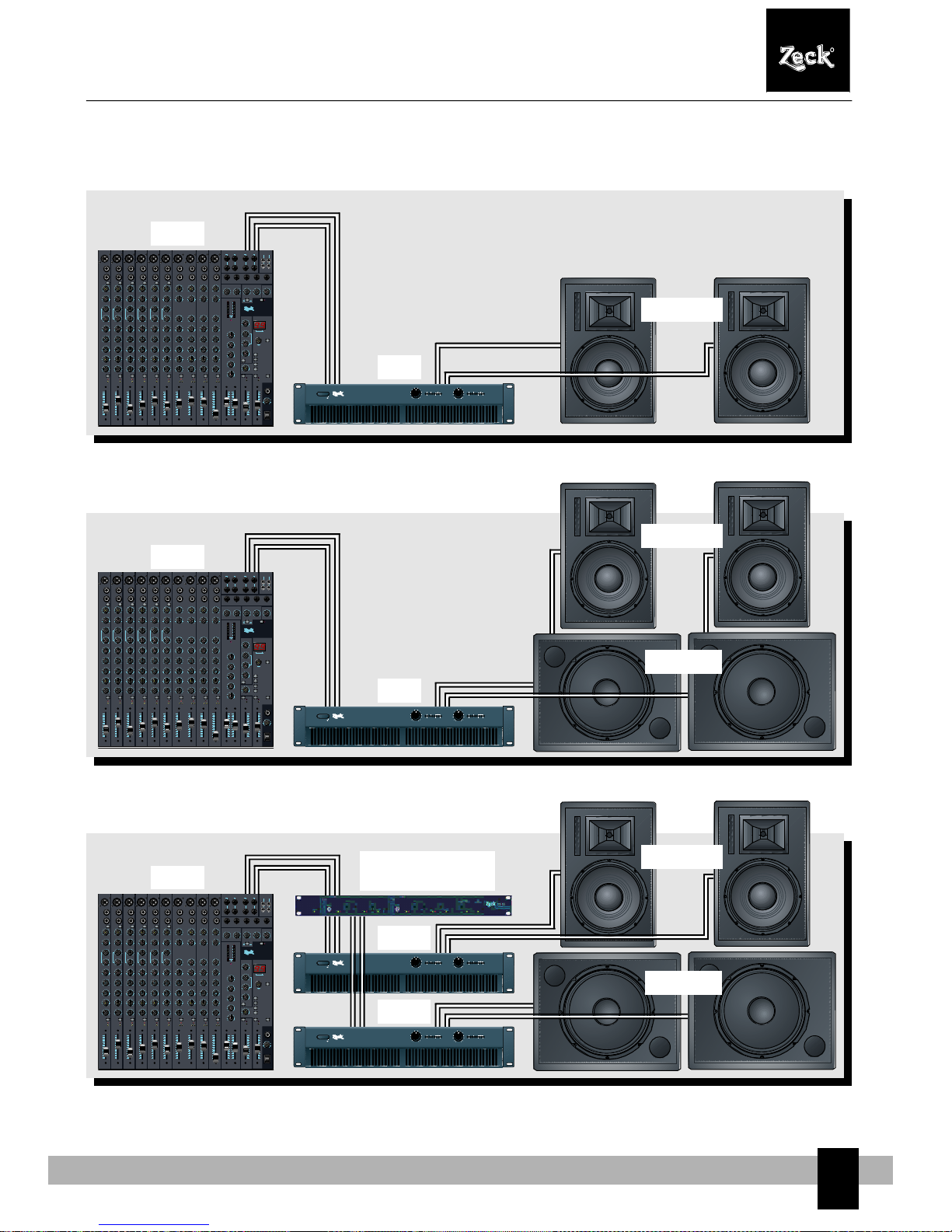

4. Anschlussbeispiele
4.1 Anschlussbeispiel 1
4.2 Anschlussbeispiel 2
4.3 Anschlussbeispiel 3
6Bedienungsanleitung Club Serie © Zeck AudioBedienungsanleitung Club Serie © Zeck Audio
R
R
R
AMP 1
AMP 2
MIXER
CLUB SUB
AKTIVE
FREQUENZWEICHE CLUB MHT
AMP
MIXER
CLUB SUB
CLUB MHT
AMP
MIXER
CLUB MHT
R

7
Bedienungsanleitung Club Serie © Zeck Audio
Club Serie Lautsprechersystem

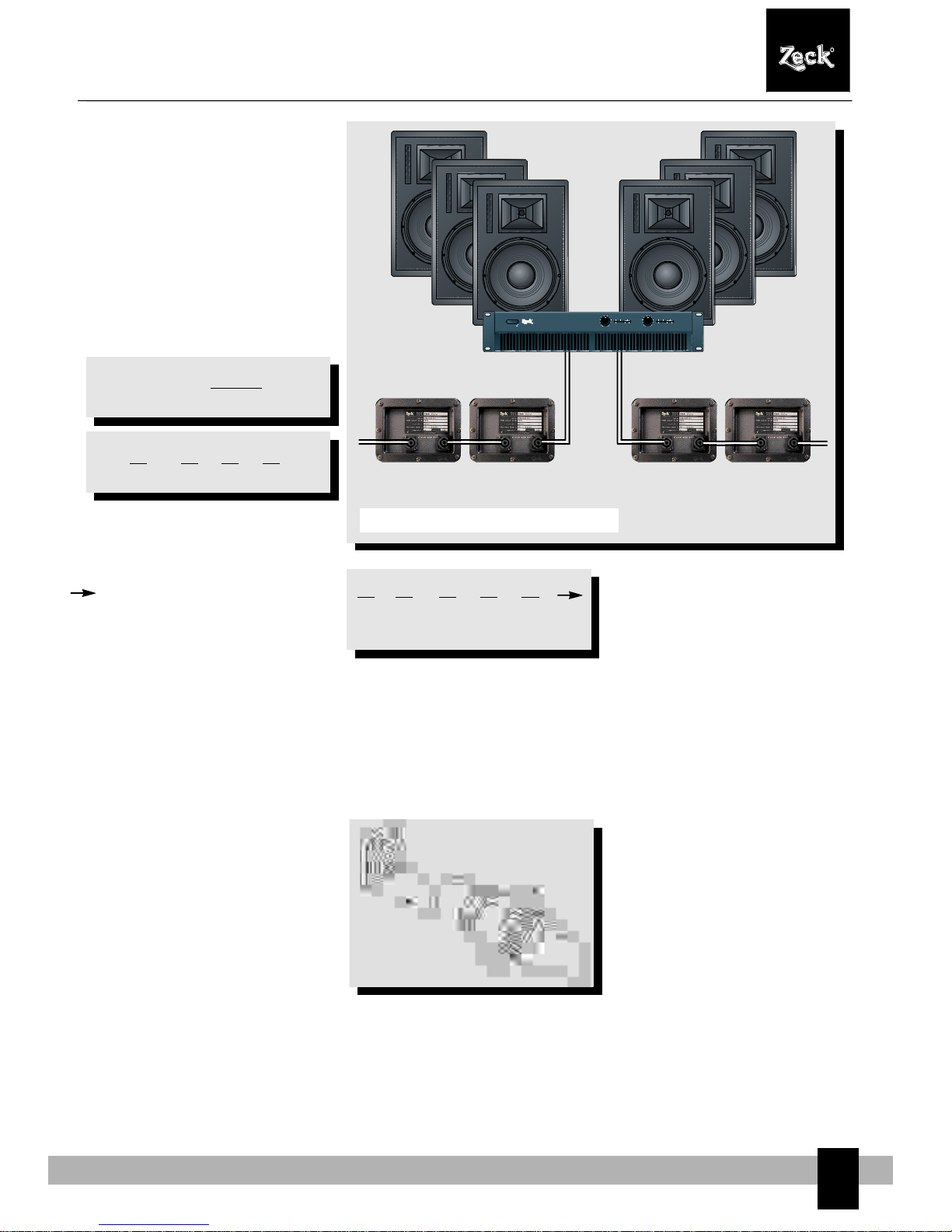

5. Verwendung
mehrerer Boxen
5.1 Parallelschaltung von
Boxen
Parallelschaltung heißt, dass
jeweils gleiche Anschlüsse
miteinander verbunden werden.
Zwei Formeln für die Berechnung
der Gesamtimpedanz sind
gebräuchlich:
Die Gesamtimpedanz bei der
Parallelschaltung ist immer kleiner
als die kleinste Einzelimpedanz.
Hier muß geprüft werden,
ob die Gesamtimpedanz
nicht kleiner als die zulässige
Impedanz der Endstufe ist.
Wenn die Gesamtimpedanz
kleiner ist, dann wird die End-
stufe zu heiß, sie wird ent-
weder zerstört oder die Tem-
peratursicherung spricht an.
Der Vorteil der Parallelschaltung
ist die einfache Verkabelung.
Wenn zwei (Zeck-) Boxen mit
einem Kabel miteinander ver-
bunden werden, sind sie
automatisch parallel verkabelt.

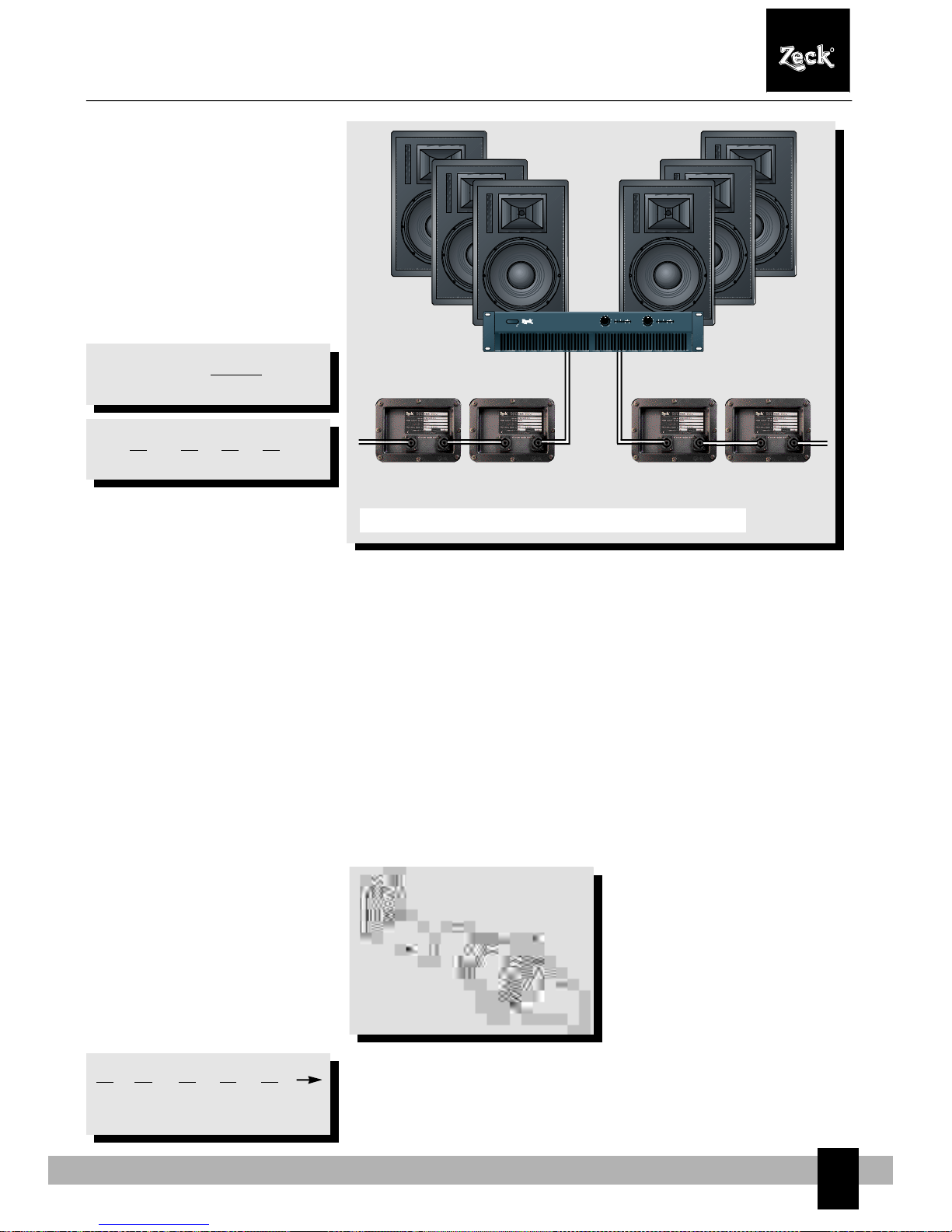

5.2 Beispiel einer
Parallelschaltung
Es sollen drei Boxen pro Seite
parallel angeschlossen werden:
•Lautsprecherbox 1 = 8Ω
•Lautsprecherbox 2 = 8Ω
•Lautsprecherbox 3 = 4Ω
Daraus ergibt sich aus oben
genannter Formel:
Das bedeutet also, dass der Gesamt-
widerstand der Boxen 2Ωbeträgt.
Der Verstärker "sieht" demnach
nur eine einzige Lautsprecherbox
mit 2Ω
6. Anschlussbuchsen
Die Club-Serie ist ausschließlich mit
Speakonbuchsen ausgestattet.
Beachten Siebitte,dassder Speakon-
stecker nach dem Einstecken noch
um ca. 1/3-Umdrehung nach rechts
gedreht werden muß, bis er richtig
eingerastet ist.
7. Service
Bei Problemen steht Ihnen
selbstverständlich auch unser
ZECK-Service zur Verfügung. Sie
erreichen Ihn telefonisch zu den
oben genannten Geschäftszeiten
unter folgender Telefonnummer:
07681 / 2004-970
Außerdem haben wir für unsere
Kunden eine Service-Hotline
eingeführt, die es erlaubt,
unseren ZECK-Service auch
außerhalb der üblichen
Geschäftszeiten in Anspruch zu
nehemen. Zögern Sie nicht bei
Problemen unsere Service-Hotline
zu nutzen.
Die Service-Hotline ist täglich von
9 bis 24 Uhr unter der Rufnummer
01805 - 23 74 10 erreichbar.
Auch Sonn- und Feiertags.
Bedienungsanleitung Club Serie © Zeck Audio
Rges =R1 x R2
R1 + R2
R1
11 1 1
R2R3 Rges
b)
a)
++= ...
11 1 1
4ΩRges
1
2Ω
++= =Rges = 2Ω
8Ω8Ω
Parallelschaltung mehrer Club-Boxen
R

8Bedienungsanleitung Club Serie © Zeck Audio
8. Technische Daten
9. Technische Zeichnungen
Club 12.HT Club 15.1 Club 15 SUB Club 15.MHT Club 212.1 Club 18 SUB
Nennbelastbarkeit 200W AES 250W AES 400W AES 250W AES 400W AES 400W AES
max. Verstärkerleistung 300W RMS 350W RMS 600W RMS 350W RMS 500W RMS 600W RMS
Schalldruck (1W/1m)/max. cont. 99/120dB SPL 99/123dB SPL 99/124dB SPL 99/122dB SPL 102/125dB SPL 99/124dB SPL
Abstrahlverhalten 90° x 60° 90° x 60° 90° x 60° 90° x 60°
Frequenzumfang (±3dB) 65Hz-18kHz 55Hz-18kHz 40Hz-250Hz 55Hz- 18kHz 60Hz-18kHz 35Hz-250Hz
Impedanz 8Ω8Ω8Ω8Ω4Ω8Ω
Trennfrequenz 3,5kHz 2kHz 250Hz 1kHz / 4kHz 2kHz 250Hz
Abmessungen Bx H x T (mm) 390 x 580 x 350 490 x 660 x420 590 x 460 x 450 590 x 660 x 420 390 x 880 x 450 590 x 660 x 450
Gewicht 16kg 23kg 24kg 27kg 28kg 30kg
390 mm
590 mm
490 mm
590 mm
590 mm
390 mm
Club 12.HT Club 15.1
Club 15 SUB
Club 15 MHT Club 212.1
Club 18 SUB
Bedienungsanleitung Club Serie © Zeck Audio

Owner’s Manual Club series © Zeck Audio
Club series cabinets
9
Dear customer
Congratulations for buying a Club
series PA speaker cabinet. The
Club series has been designed for
versatile use in all audio
applications and combines easy
handling, low weight and high
reliability.
We are sure that your new Club
series cabinet will reward you
with fun, creativity and success.
To become quickly familiar with
all the features and functions of
your new Club series cabinet,
please read the following
instructions carefully and keep it
for future reference.
Have fun !
Warning!
Depending on the operating
situation, this device has the
potential of causing hearing
damage. Never operate this
device at volumes that listeners
perceive as irritating. If you
experience an uncomfortable and
dull feeling in your ears or suffer
from hearing loss, contact a
physician immediately.
1. Before using the cabinet, study the instructions in this manual carefully.
2. All safety instructions in this manual and on the cabinet must be strictly followed.
3. Never use the cabinet near water or in a humid environment, e.g. near washbasins, bath tubs, swimming
pools or in damp rooms.
4. Do not allow objects or liquids to enter the cabinet.
5. Never use the cabinet on surfaces that are unstable and/or not level.
6. As a user, do not attempt to repair the cabinet.
7. Leave all repair work to qualified service personnel.
8. Keep the entire operational manual for future reference.
9. If the cabinet is used on a high-stand, care must be taken for sufficient tilt and skid protection. Do not
the place the cabinet too high above the audience.
10. In a PA setup, always switch on the power amplifiers last to avoid loud noises or damaging of the
speakers or other system components. For the same reason, always switch off the power amplifiers first
when shutting down the PA system.
11. Never plug or unplug devices that have the mains power switch on to avoid damaging speakers or other
PA system components.
12. The carrying handles of the Club series cabinets are only intended for use during transportation. Never
use the carrying handles as a suspension for mounting or flying a cabinet.
1. Safety instructions:

1.1 Speaker protection
Do not use power amplifiers that
have more output power than the
maximum power handling capacity
of your cabinet (refer to technical
specifications below). Avoid the
following operating situations that
might lead to speaker damage,
even at low amplifier output
power:
• acoustic feedback through
microphones
• prolonged high-level, high-
frequency signals from electronic
instruments
• prolonged distorted high-level
signals
• switching noises that occur when
devices are turn on or off while the
power amplifier is active
1.2 Hints for transportation
Do not forget to unplug the
speaker cables before removing the
cabinet. For transportation, always
store the cabinets so that they
cannot skid or fall over. If
necessary, use fastening straps for
fixation of the cabinets.
2. Setting up the
cabinet
Never expose your cabinet to rain,
snow or high humidity. If used for
open air concerts, always protect
the cabinet appropriately.
2.1 Cabinet placement
Place the cabinet only on surfaces
that are level and stable. If a
subwoofer cabinet is used as a
base, the feet of the top cabinet
must fit into the counterholes on
the subwoofer's top side. Without
sufficient fixation, the vibrations
caused by the speakers might cause
the top cabinets to work they way
off the subwoofers and fall over.
For best wall-to-wall high-
frequency coverage, always place
the cabinet so that the tweeters are
clear above the audience.
Attention:
- In any kind of PA setup, care must
always be taken for sufficient
anti-tilt protection of the
speakers. For this reason, it is not
advisable to stack top cabinets
excessively high!
- Do not install more than one
cabinet on a single high-stand.
- Place cabinets and high-stands
only on surfaces that are level and
stable
3. Built-in tweeter
protection
The Club series cabinets are
equipped with a specially designed
self-resetting tweeter protection
circuit.
Short overload peaks are absorbed
by the peak limiter stage which
prevents the high transient
voltages from reaching and
destroying the tweeter. Prolonged
overload signals which are able to
overheat the tweeter's voice coil
are detected by an electronic
thermoelement which detects the
r.m.s. value of the incoming audio
signal and interrupts it when a
certain value is exceeded.
Whenever you notice that your
Club series cabinet delivers no more
highs, turn off the amplifier and
allow the r.m.s. limiter inside the
cabinet to self-reset by cooling
down for about 2-3 minutes. When
restarting the amplifier, reduce its
output signal by turning down the
level controls (or the mixer's master
faders) to avoid triggering the
overload protection again.
10 Owner’s Manual Club series © Zeck Audio
Overvoltage without peak limiter
Overvoltage with peak limiter
Integrated two-stage
overload protection

4.1 Setup 1
4.2 Setup 2
4.3 Setup 3
Owner’s Manual Club series © Zeck Audio
Club series cabinets
11
R
R
R
AMP 1
AMP 2
MIXER
CLUB SUB
active
crossover CLUB MHT
AMP
MIXER
CLUB SUB
CLUB MHT
AMP
MIXER
CLUB MHT
4. Suggested system setups
R

5. Multiple cabinet
configurations
When more than one cabinet per
side is used in a PA system, it is
important to pay attention to
over the total load impedance
that your configuration exhibits
to the power amplifier. The
available output power from an
amplifier varies with the speaker
impedance and every power
amplifier has a lowest allowed
load value that has to be observed.
5.1 Parallel wiring
In a speaker setup, 'parallel
wiring' means that all
correspondent terminals are
wired together: all 'hot' (plus)
terminals are wired together, the
same goes for all 'ground' (minus)
terminals. Wiring speakers in
parallel always lowers the total
impedance. If N speakers with the
same impedance R are wired in
parallel, the total impedance Rtot
is always Rtot = R/N. If the speakers
have different impedance R1, R2,
R3, and so on, you have to use the
following formula:
If you have only two speakers
with different impedance R1 and
R2, the formula simplifies to:
As said before, never connect a
total speaker impedance Rtot to an
amplifier that is lower than its
lowest allowed load. Disregarding
this rule leads to overheating of
the power amplifier, resulting in
its destruction or triggering of the
thermal shutoff circuitry.
5.2 Example for parallel
wiring
Three cabinets are wired in
parallel:
•Cabinet 1 with R1=8 ohms
•Cabinet 2 with R2=8 ohms
•Cabinet 3 with R3=4 ohms
Using formula a) yields:
1/Rtot = 1/8 + 1/8 + 1/4 = 1/2
resulting in: Rtot = 2 ohms
This means that the power
amplifier 'sees' a single total load
of 2 ohms.
6. Connectors
All Club series cabinets are
equipped with Speakon
connectors exclusively. When
connecting a Speakon plug,
always twist the entire plug
clockwise for a 1/3 turn after
insertion until it 'snaps' into
contact position.
7. Service
If you should experience any
problems with your Club series
cabinet, contact your local Zeck
distributor.
12 Owner’s Manual Club series © Zeck Audio
Rtot =R1 x R2
R1 + R2
R1
11 1 1
R2R3 Rtot
a)
b)
++= ...
11 1 1
4ΩRtot
1
2Ω
++= =Rtot = 2Ω
8Ω8Ω
Parallel wiring of Club series cabinets.
R

8. Technical specifications
9. Drawings of Club series cabinets
Owner’s Manual Club series © Zeck Audio
Club series cabinets
13
Club 12.HT Club 15.1 Club 15 SUB Club 15.MHT Club 212.1 Club 18 SUB
Nominal input power 200W AES 250W AES 400W AES 250W AES 400W AES 400W AES
Max. recom. amplifier power 300W RMS 350W RMS 600W RMS 350W RMS 500W RMS 600W RMS
SPL (1W/1m) max. cont. 99/120dB SPL 99/123dB SPL 99/124dB SPL 99/122dB SPL 102/125dB SPL 99/124dB SPL
Coverage 90° x 60° 90° x 60° 90° x 60° 90° x 60°
Frequency range (± 3dB) 65Hz-18kHz 55Hz-18kHz 40Hz-250Hz 55Hz- 18kHz 60Hz-18kHz 35Hz-250Hz
Impedance 8Ω8Ω8Ω8Ω4Ω8Ω
X-over frequency 3,5kHz 2kHz 250Hz 1kHz / 4kHz 2kHz 250Hz
Dimension (w x h x d) mm 390 x 580 x 350 490 x 660 x 420 590 x 460 x 450 590 x 660 x 420 390 x 880 x 450 590 x 660 x 450
Weight 16kg 23kg 24kg 27kg 28kg 30kg
390 mm
590 mm
490 mm
590 mm
590 mm
390 mm
Club 12.HT Club 15.1
Club 15 SUB
Club 15 MHT Club 212.1
Club 18 SUB

14 Mode d’emploi Club Serie © Zeck Audio
Cher client,
Nous nous réjouissons de votre choix
pour une enceinte de la série Club de
chez Zeck Audio.
La série Club a été conçue comme un
système de renforcement sonore
universel. La série Club se distingue
également par une manipulation
simple, un poids extrêmement faible
et un grand niveau de fidélité.
Nous souhaitons que vous puissiez en
retirer beaucoup de plaisir, de
créativité et de succès de ce système
sonore professionnel.
Lisez attentivement cette notice
d'utilisation afin de devenir
rapidement familier avec les
possibilités de cette enceinte
acoustique.
Toute l’equipe ZECK Audio
ATTENTION!
Ce produit peut causer des troubles et
dommages auditifs dépendants de
son utilisation.
N'amenez jamais la pression sonore
produite par cette enceinte à des
niveaux qui sont ressentis désagré-
ablement. Si vous percevez une
sensation auditive désagréable ou
sourde dans les oreilles, ou si votre
acuité auditive baisse, allez consulter
un médecin.
Instructions de sécurité
1. Lisez attentivement la notice d'utilisation avant toute utilisation.
2. Toutes les indications d'attention contenues dans cette notice ou sur l'enceinte doivent être suivies
scrupuleusement.
3. L'enceinte ne doit pas être utilisée à proximité d'eau ( bassine d'eau, baignoire, cave humide, piscine, etc.)
4. Il faut éviter l'entrée de tout corps solide ou liquide dans l'enceinte.
5. Eviter de placer les enceintes sur des surfaces obliques ou instables.
6. Aucune maintenance ou réparation ne doit être effectuée par l'utilisateur.
7. Toute maintenance ou réparation ne doit être effectuée que par un technicien qualifié.
8. Conservez ces instructions pour utilisation ultérieure.
9. Si vous positionnez vos enceintes en hauteur, vérifiez la présence d'un système anti-basculement efficace.
Un placement trop haut doit dans le cas contraire être évité.
10. Mettez toujours les amplificateurs en dernier sous tension. Vous éviterez ainsi la propagation de
courants d'appels qui donnent des bruits désagréables et qui peuvent induire des destructions de haut-
parleurs ou d'autres composants de votre équipement. Coupez toujours, pour les mêmes raisons, les
amplificateurs en premier.
11. Mettez les appareils hors tension avant de connecter ou déconnecter des câbles. Dans le cas contraire,
les haut-parleurs ou les appareils peuvent subir des dommages.
12. Les poignées des enceintes ne sont fournies que pour leur transport. N'utilisez jamais les poignées pour
la fixation ou l'accrochage de l'enceinte.

1.1 Protection de l’enceinte
Utilisez votre enceinte avec un
amplificateur dont la puissance de
sortie ne dépasse pas la tenue en
puissance de l'enceinte (voir
spécifications techniques).
Faites également attention à
l'emploi d'amplificateurs pas assez
puissants qui conduisent à un
écrêtage du signal amenant
également la destruction du haut-
parleur d'aigu. Les cas suivants
peuvent également conduire à la
destruction de vos haut-parleurs:
•Accrochage acoustique par un
microphone (Larsen).
•Maintient d'un signal haute
fréquence de forte puissance en
provenance d'instruments
électroniques.
•Maintient d'un signal distordu de
forte puissance
•Claquements dus à l'amplification
de perturbations induites par la
mise en ou hors service ou de
déconnexion d'autres appareils.
1.2 Conseils de transport
Lors du transport des enceintes,
démontez les câbles de raccorde-
ment afin d'éviter qu'ils soient
abîmés.
Dans le véhicule, il est important de
placer les enceintes de telle façon
d'empêcher tout basculement ou
glissade. Le cas échéant, utilisez des
sangles pour arrimer les divers
composants.
2. Instructions
d’installation
L'équipement ne doit pas être
installé en situation de pluie, neige
ou en cas d'humidité excessive. En
cas d'utilisation en extérieur,
chaque enceinte doit être protégée
individuellement.
2.1 Placement des enceintes
Les enceintes ne doivent être posée
que sur des surfaces planes
horizontales et fermes. Si l'on doit
empiler des enceintes médium-
aigüs sur des enceintes de grave, il
faut bien faire correspondre les
pieds de l'enceinte médium-aigü
aux fraisages correspondants de
l'enceinte de grave. Si cela n'était
pas le cas, les enceintes médium-
aigü pourraient basculer et chuter
suite aux balancements des
enceintes de grave dus à leur
fonctionnement.
Faites également attention de bien
placer les transducteurs d'aigu au-
dessus des têtes du public. Dans ce
cas seulement, les aigus peuvent
arriver sans entrave jusqu'au
dernier rang du public.
Attention:
• Une sécurité anti-renversement
doit être installée dans tous les
cas, de ce fait l'unité médium-
aigü ne doit pas être placée à une
hauteur quelconque.
• Ne montez qu'un seule enceinte
par pied.
• Ne posez les enceintes et les pieds
que sur une surfaceplane et ferme.
3. Protection du
transducteur d’aigu
La série Club est équipée d'une
protection particulière du
transducteur d'aigu. La protection
se met automatiquement en marche
comme dans un système actif.
En cas de surcharge sur transitoire
(pointe de modulation), le limiteur
de crête se met en route
ponctuellement. Le limiteur
"coupe" les pointes de modulation,
ce qui protège le transducteur de la
surcharge. Dans le cas de surcharge
sur une durée plus longue, le
limiteur thermique intervient alors
de façon automatique. Il surveille
en permanence la puissance et
dissocie électriquement le
transducteur d'aigu en cas de
surcharge.
Si vous ne percevez plus d'aigu
d'une enceinte, interrompez
immédiatement l'exploitation et
laissez les enceintes refroidir 2 à 3
minutes, ce qui permettra au
limiteur de se réarmer. Vous
pouvez alors ensuite reprendre
l'exploitation. Faites bien attention
de ne plus surcharger les enceintes.
Pour ce faire, baissez le
potentiomètre d'entrée des
amplificateurs ou ramenez les
faders généraux en arrière.
Mode d’emploi Club Serie © Zeck Audio
Enceintes acoustiques de la série Club
15
Surtension sans limiteur de crête
Surtension avec limiteur de crête
Double protection
d’aigu intégrée

4.1 Suggestions 1
4.2 Suggestions 2
4.3 Suggestions 3
16 Mode d’emploi Club Serie © Zeck Audio
R
R
R
R
AMPLI 1
AMPLI 2
CONSOLE
CLUB SUB
FILTRE
ACTIF CLUB MHT
AMPLI
CONSOLE
CLUB SUB
CLUB MHT
AMPLI
CONSOLE
CLUB MHT
4. Suggestions de raccordements

5. Configuration
multi-enceintes
5.1 Mise en parallèle d’enceintes
La mise en parallèle d'enceintes
signifie raccorder ensemble les
mêmes connecteurs.
Deux formules pour le calcul de
l'impédance totale sont
nécessaire:
L'impédance totale résultante est
toujours plus petite que la plus
petite impédance individuelle.
L'on doit ici vérifier que
l'impédance résultante n'est pas
inférieure à celle autorisée par
l'amplificateur. Si l'impédance
résultante est inférieure à celle
autorisée, l'amplificateur devient
trop chaud et le son est perturbé,
ou les protections thermiques
entrent en jeu.
L'avantage de la mise en parallèle
est un câblage plus simple. Quand
deux enceintes (ZECK) sont
connectées sur le même câble,
elles sont automatiquement en
parallèle.
5.2 Exemple de mise en parallèle
Trois enceintes doivent être mises
en parallèle:
•Enceinte 1 = 8 W
•Enceinte 2 = 8 W
•Enceinte 3 = 4 W
Selon la formule donnée plus
haut:
Cela signifie que l'impédance
résultante des enceintes est de 2 Ω.
L'amplificateur "voit" une seule
enceinte de 2 Ω.
6. Connecteurs
La série Club est équipée de
connecteurs Speakon. Soyez
attentif au fait de bien pivoter le
connecteur d'un tiers de tour vers
la droite avant qu'il ne soit
électriquement correctement
engagé.
7. Service Après
Vente (SAV)
En cas de problème, notre SAV
Zeck est bien entendu à votre
service. Vous l'obtiendrez
téléphoniquement aux heures
d'ouvertures indiquées plus haut,
au numéro suivant : 0049 - 7681 -
2004 - 970.
Nous avons également mis en
place une "hotline" qui vous
permet de nous joindre en dehors
des heures d'ouverture. N'hésitez
à nous appeler.
Le service "hotline" est ouvert
tous les jours de 9H à minuit, y
compris les dimanches et jours
fériés, au 0049 - 1805 - 23 74 10.
Mode d’emploi Club Serie © Zeck Audio
Enceintes acoustiques de la série Club
17
Rtot=R1 x R2
R1 + R2
R1
11 1 1
R2R3 Rtot
b)
a)
++= ...
11 1 1
4ΩRtot
1
2Ω
++= =Rtot = 2Ω
8Ω8Ω
Raccordement en parallèle de plusieures enceintes Club
R

8. Spécifications techniques
9. Plans d’encombrement
18 Mode d’emploi Club Serie © Zeck Audio
Club 12.HT Club 15.1 Club 15 SUB Club 15.MHT Club 212.1 Club 18 SUB
Puissance nominale 200W AES 250W AES 400W AES 250W AES 400W AES 400W AES
Puissance max. 300W RMS 350W RMS 600W RMS 350W RMS 500W RMS 600W RMS
Sensibilité/SPL max. 99/120dB SPL 99/123dB SPL 99/124dB SPL 99/122dB SPL 102/125dB SPL 99/124dB SPL
Directivité 90° x 60° 90° x 60° 90° x 60° 90° x 60°
Bande passante (±3dB) 65Hz-18kHz 55Hz-18kHz 40Hz-250Hz 55Hz- 18kHz 60Hz-18kHz 35Hz-250Hz
Impédance 8Ω8Ω8Ω8Ω4Ω8Ω
Fréquence de raccordement 3,5kHz 2kHz 250Hz 1kHz / 4kHz 2kHz 250Hz
Dimensions l x h x p (mm) 390 x 580 x 350 490 x 660 x 420 590 x 460 x 450 590 x 660 x 420 390 x 880 x 450 590 x660 x 450
Masse 16kg 23kg 24kg 27kg 28kg 30kg
390 mm
590 mm
490 mm
590 mm
590 mm
390 mm
Club 12.HT Club 15.1
Club 15 SUB
Club 15 MHT Club 212.1
Club 18 SUB

ZECK AUDIO
Turnhallenweg 6
79183 Waldkirch
Germany
Phone
+49(0)7681/2004-0
Fax
+49(0)7681/2004-43
e-mail
[email protected]
Internet
http://www.zeckaudio.de
