Zeiss Dialyt 8 x 56 B/GA T Marine Series User manual

We make it visible.
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstrasse 3 – 5
D-35576 Wetzlar
www.zeiss.de/sportsoptics
1375-610/01.07
We make it visible.
Carl Zeiss
Sports Optics
Dialyt 8x56 B/GA T*/ 7x50 B/GA T* Marine
Dialyt 8x30 B/GA oliv
Gebrauchshinweise
Instructions for use
Mode d’emploi
Istruzioni d‘impiego
Mode de empleo
Bruksanvisning
Informacje dotyczące użytkowania
Инструкция по применению
Használati utasítás
602220 Zeiss Gebrauchsanleitung SFG Dialyt Umschlag / S. 1 / Cyan = Pantone Reflex Blue / Schwarz

Gebrauchshinweise
Wir gratulieren Ihnen zu Ihrem neuen, erstklassigen Fernglas.
Genießen Sie das eindrucksvolle Erlebnis naturgetreuer Bildwiedergabe,
das sich durch beste Brillanz und hohe Farbtreue auszeichnet.
Die Marke Carl Zeiss ist geprägt durch hervorragende optische Leistungen,
präzise Verarbeitung und lange Lebensdauer. Bitte beachten Sie folgende
Gebrauchshinweise, damit Sie Ihr Fernglas optimal nutzen können und
es Ihnen über viele Jahre ein zuverlässiger Begleiter wird.

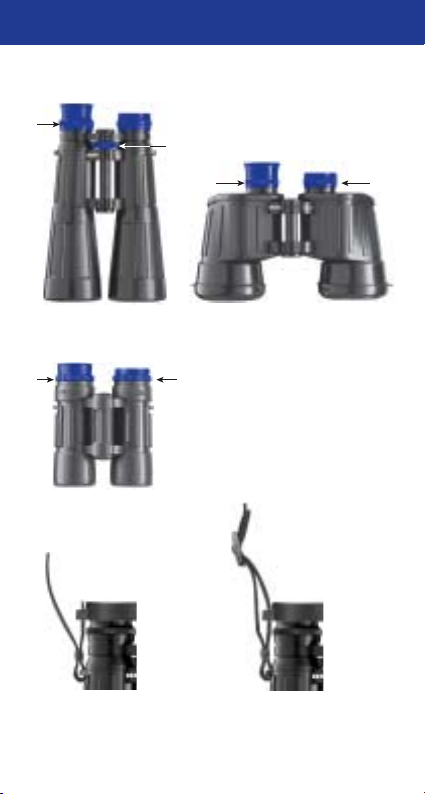

Beobachten mit und ohne Brille
Wenn Sie mit einer Brille beobachten möchten, stülpen Sie den Rand der
Weichgummi-Augenmuschel über das obere Okular-Fassungsteil, wie in
Fig. 1/B, 2/B und 3/B dargestellt.
Beim Beobachten ohne Brille, benutzen Sie das Fernglas mit gestreckter
Augenmuschel, wie bei Fig. 1/A, 2/A und 3/A dargestellt.
Anpassen an den Augenabstand (Pupillendistanz)
Beide Fernglashälften werden durch Schwenken um die Mittelachse so
zueinander gestellt, dass sich beim Beobachten mit beiden Augen ein kreis-
rundes Bild ergibt.
Bildschärfe einstellen
Bei Ferngläsern mit Mitteltrieb halten Sie zum Einstellen die rechte Fern-
glashälfte objektivseitig zu und stellen Sie mit dem Mitteltrieb (Fig. 1/2)
das Bild in der linken Fernglashälfte scharf. Danach halten Sie die linke
Fernglashälfte zu und – falls erforderlich – stellen Sie die Bildschärfe der
rechten Fernglashälfte mit dem Dioptrienausgleich (Fig. 1/1) nach.
Zur weiteren Scharfeinstellung auf verschiedene Entfernungen nur noch den
Mitteltrieb (Fig. 1/2) betätigen.
Bei Ferngläsern ohne Mitteltrieb, sondern mit Okular-Einzeleinstellung,
muss die Schärfe jeweils an den beiden Okularverstellungen (Fig. 2/3 + 4
und Fig. 3/5 + 6) einzeln eingestellt werden.
Notizen
AB
AB
AB
Fig. 5
Fig. 1
Fig. 3
Fig. 2
Fi
g
. 4
1
2
34
56
602220 Zeiss Gebrauchsanleitung SFG Dialyt Umschlag / S. 2 / Cyan = Pantone Reflex Blue / Schwarz

Hinweis:
Verwenden Sie immer das gleiche, weiter entfernte Objekt um beide Bilder
scharf einzustellen!
Bei Ferngläsern mit Okular-Einzeleinstellung sind bei Beobachtung weit
entfernter Objekte beide Okulare auf 0 einzustellen. Für geringere Entfer-
nungen oder zum Ausgleich von Fehlsichtigkeiten des Beobachters werden
beide Okulare entsprechend verstellt.
Bei Beobachtung naher Objekte bzw. zum Ausgleich von Übersichtigkeit
erfolgt eine Verstellung in den Plusbereich.
Anmerkung:
Tragen Sie beim Beobachten eine Brille, dann empfiehlt es sich ebenfalls, die
Einstellungen nach der oben beschriebenen Vorgehensweise „Bildschärfe ein-
stellen“ vorzunehmen.
Anbringen des Tragebandes und des Okularschutzdeckels
Das Trageband und der Okularschutzdeckel befinden sich in der Verpackung.
Diese werden, wie in den Fig. 4 + 5 dargestellt, an den Tragebandösen am
Fernglas befestigt bzw. mit dem Trageband am Fernglas befestigt.
Hinweis:
Durch die Ösen an dem Okularschutzdeckel das Trageband nur einfach durch-
führen. Bevor das Trageband, wie in Fig. 5 dargestellt angebracht wird, sollte
die Bandlänge auf die gewünschte Länge durch Nachführen oder Nachlassen
des Bandes eingestellt werden.
Auf der gegenüberliegenden Seite verfahren Sie bitte in der gleichen Reihen-
folge. Nach eigenem Ermessen können Sie den Okularschutzdeckel auch nur
auf einer Seite einfädeln.
Befestigung auf einem Stativ
Die Ferngläser können zusammen mit dem universal Carl Zeiss Fernglas-Stativ-
adapter auf jedem handelsüblichen Fotostativ befestigt werden.
●Bestell-Nr.: Carl Zeiss Stativ 1206-889
●Bestell-Nr.: Carl Zeiss Fernglas-Stativadapter 52 83 87
Ferngläser Dialyt

Pflege und Wartung
Ein Carl Zeiss Fernglas bedarf keiner besonderen Pflege. Grobe Schmutzteilchen
(z. B. Sand) auf den Linsen nicht abwischen, sondern wegblasen oder mit
einem Haarpinsel entfernen.
Fingerabdrücke können nach einiger Zeit die Linsenoberflächen angreifen. An-
hauchen und mit einem sauberen Optikreinigungstuch/Optikreinigungspapier
nachreiben ist die einfachste Art, Linsenoberflächen zu reinigen.
Gegen den besonders in den Tropen möglichen Pilzbelag auf der Optik hilft
eine trockene Lagerung und stets gute Belüftung der äußeren Linsenflächen.
Achtung
Schauen Sie keinesfalls mit dem Fernglas in die Sonne oder Laserlicht-
quellen! Dies könnte zu schweren Augenverletzungen führen.
Gebrauchshinweise

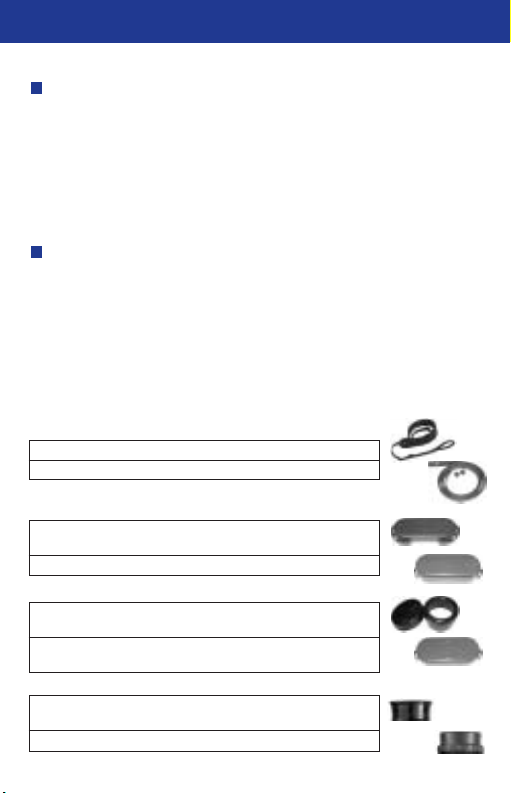

Neoprentrageriemen für Ferngläser 52 91 19
Trageriemen für Dialyt 8x30 B/GA oliv 52 91 35
Okularschutzdeckel für Dialyt 8x56 B/GA T*
und Dialyt 7x50 B/GA T* 52 92 05
Okularschutzdeckel für Dialyt 8x30 B/GA oliv 52 92 01
Objektivschutzdeckel für Dialyt 7x50 B/GA T* 52 55 02 - 8030
Objektivschutzdeckel für Dialyt 8x30 B/GA oliv 52 92 02
Gummi-Augenmuscheln für Dialyt 8x56 B/GA T*
und Dialyt 7x50 B/GA T* 52 01 71 - 9902
Gummi-Augenmuscheln für Dialyt 8x30 B/GA oliv 52 35 10 - 8020
Ersatzteile für Spezialferngläser

Ferngläser Dialyt
Binofix Universal-Stativhalterung
für alle Fernglasmodelle 52 83 87
Zubehör für Spezialferngläser1
1Zubehör ist nicht im Lieferumfang enthalten!
Änderungen in Ausführung und Lieferumfang, die der technischen
Weiterentwicklung dienen, vorbehalten.
Stativ
inkl. Videokopf und Trageband 1206-889
Vergrößerungsvorsatz 3x12 Mono
verdreifacht die Fernglasvergrößerung 52 20 12
Weichledertasche für Dialyt 8x56 B/GA T* 52 90 72
Hartlederköcher für Dialyt 8x56 B/GA T* 52 90 52
Adapter für Dialyt 8x56 B/GA T* 52 83 83
Umbralgläser für Dialyt 8x56 B/GA T*
und Dialyt 7x50 B/GA T* 52 01 12
Umbralgläser für Dialyt 8x30 B/GA oliv 52 94 01

Gebrauchshinweise
Dialyt 8x30 Dialyt 8x56 Dialyt 7x50
B/GA oliv B/GA T* B/GA T*
Vergrößerung 8x 8x 7x
Objektivdurchmesser (mm) 30 56 50
Sehfeld auf 1000 m (m) 120 110 130
Austrittspupille (mm) 3,75 7,1 7,1
Kürzeste Naheinstellung (m) 7 7 6,5
Verstellbereich Dioptrienausgleich ≥ +/– 6 dpt +9dpt bis +9 dpt bis
–6dpt –6 dpt
Augenweite von/bis (mm) 55 – 75 55 – 75 55 – 75
Höhe mit umgestülpter Augenmuschel (mm) 135 230 136
Breite bei 65 mm Pupillendistanz (mm) 114 143 215
Breite maximal (mm) 124 152 225
Gewicht (g) 600 1.010 1.200
Spritzwasserdicht ●●●
Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung
dienen, vorbehalten.
Technische Daten

Congratulations on your outstanding new binoculars.
Enjoy the impressive experience of undistorted image reproduction
which is distinguished by perfect brilliance and excellent colour accuracy.
The Carl Zeiss brand is famous for outstanding optical achievements,
precision workmanship and long service life. Please observe the follow-
ing instructions for use in order to obtain the best from your binoculars
and to ensure that they remain your constant companion for many years
to come.
Viewing with and without eyeglasses
If you wear glasses when viewing, fold down the soft rubber eyecup over the
eyepiece mount as shown in Fig. 1/B, 2/B and 3/B.
If you do not wear glasses, use the binoculars with the eyecups extended as
shown in Fig. 1/A, 2/A and 3/A.
Adjustment of the interpupillary distance
Adjust the two barrels relative to each other about the central axis until you
see one circular field of view when viewing with both eyes.
Focusing
When using binoculars with a middle drive, cover the objective lens on the
right side of the binoculars and focus the image on the left side using the
middle drive (Fig. 1/2). Then cover the objective lens on the left side and –
if necessary – set the focus on the right side using the diopter adjustment
(Fig. 1/1).
For additional focusing at different distances, use only the middle drive
(Fig. 1/2).
When using binoculars without a middle drive, but with individual eyepiece
adjustment, the focus must be individually set for both eyepieces (Fig.2/3+4
and Fig. 3/5 + 6).

Note:
Always use the same object to focus on both images!
When using binoculars with individual eyepiece focusing, set both eyepie-
ces to 0 when looking at distant objects. For short distances or for compensa-
ting for visual deficiencies, set both eyepieces as required.
When watching close objects or to compensate for farsightedness, turn the
eyepieces into the plus range.
Note:
If you wear glasses when viewing, we recommend proceeding as described in
the paragraph under “focusing”.
Attaching the carrying strap and protective caps
The carrying strap and the protective caps are provided in the packaging.
As shown in Fig. 4 + 5, attach the carrying strap to the eyelets on the bino-
culars and the protective cap to the carrying strap on the binoculars.
Note:
Simply thread the carrying strap through the eyelets on the rainguard. Before
mounting the carrying strap as shown in Fig. 5, adjust the length of the strap
as required by loosening or tightening it accordingly using the clip.
The rain guard needs only to be attached on one side; however, it can be
attached to both sides.
Mounting on a tripod
The binoculars can be mounted on any commercial camera tripod using the
Carl Zeiss universal tripod adapter for binoculars.
●Cat. No.: Carl Zeiss tripod 1206-889
●Cat. No.: Carl Zeiss tripod adapter for binoculars 52 83 87
Instructions for use

Binoculars Dialyt
Neoprene carrying strap for binoculars 52 91 19
Carrying strap for Dialyt 8x30 B/GA olive 52 91 35
Rain guards for Dialyt 8x56 B/GA T*
and Dialyt 7x50 B/GA T* 52 92 05
Rain guards for Dialyt 8x30 B/GA olive 52 92 01
Protection cap for objectives
for Dialyt 7x50 B/GA T*
52 55 02 - 8030
Protection cap for objectives
for Dialyt 8x30 B/GA olive
52 92 02
Rubber eyecups for Dialyt 8x56 B/GA T*
and Dialyt 7x50 B/GA T* 52 01 71 - 9902
Rubber eyecups for Dialyt 8x30 B/GA olive 52 35 10 - 8020
Spare parts for special binoculars
Care and maintenance
Carl Zeiss binoculars need no special care or maintenance. Do not wipe off
coarse dirt particles (e.g. sand) from the lenses, but blow them off or remove
them with a soft brush.
Fingerprints on the lens surfaces may affect them in the course of time. The
easiest way to keep the lenses clean is by breathing on them and wiping with
a soft optical cleaning cloth or optical cleaning paper.
To avoid a possible fungal coating which is common in the tropics, store the
optics in a dry place and always ensure good aeration of the lens surface.
Warning
Do not under any circumstances look through the binoculars at the sun or
laser light sources! Serious eye injury may otherwise result.

Instructions for use
Binofix Tripod fixture
suitable for all binocular models 52 83 87
Accessories for special binoculars1
1Accessories are not included in delivery!
Subject to changes in design and scope of delivery as a result of
ongoing technical development.
Tripod
incl. Video head and carrying strap 1206-889
Attachment for magnification 3x12 Mono
for 3 times extra power 52 20 12
Soft leather case for Dialyt 8x56 B/GA T* 52 90 72
Hard leather case for Dialyt 8x56 B/GA T* 52 90 52
Adapter for Dialyt 8x56 B/GA T* 52 83 83
Umbral lenses for Dialyt 8x56 B/GA T*
and Dialyt 7x50 B/GA T* 52 01 12
Umbral lenses for Dialyt 8x30 B/GA olive 52 94 01

Binoculars Dialyt
Dialyt 8x30 Dialyt 8x56 Dialyt 7x50
B/GA olive B/GA T* B/GA T*
Magnification 8x 8x 7x
Objective lens diameter (mm) 30 56 50
Field of view at 1000 m (m) 120 110 130
Exit pupil (mm) 3.75 7.1 7.1
Shortest focusing distance (m) 7 7 6.5
Dioptre adjustment range ≥ +/– 6 dpt +9dpt to +9dpt to
–6dpt –6 dpt
PD from/to (mm) 55 – 75 55 – 75 55 – 75
Height with folded eyecup (mm) 135 230 136
Width with PD of 65 mm (mm) 114 143 215
Maximum width (mm) 124 152 225
Weight (g) 600 1,010 1,200
Splash-proof ●●●
Subject to changes in design and scope of delivery as a result of ongoing technical
development.
Technical data

Nous vous félicitons de vos nouvelles jumelles de première classe.
Appréciez l’expérience impressionnante d’un rendu d’image respectant la
nature qui se distingue par une brillance incomparable et une haute
fidélité des couleurs.
La marque Carl Zeiss est synonyme de haut de gamme dans le domaine
de l’optique, de finition de qualité et d’une fiabilité exceptionnelle.
Veuillez respecter les instructions d’utilisation ci-jointes afin de pouvoir
utiliser vos jumelles de manière optimale et pendant de nombreuses
années.
Observer avec ou sans lunettes
Lorsque vous observez avec des lunettes, retroussez les bonnettes en caout-
chouc mou à fond sur le bord supérieur de la monture d’oculaire comme
représenté à la Fig. 1/B, 2/B et 3/B.
Pour observer sans lunettes, il convient de relever les bonnettes d’oculaire de
la jumelle comme représenté à la Fig. 1/A, 2/A et 3/A.
Adaptation de la distance interoculaire (écart interpupillaire)
Les deux tubes optiques des jumelles peuvent être ajustés l’un par rapport à
l’autre par simple pivotement autour de l’axe central de manière à ce que les
deux yeux puissent y observer une seule image circulaire.
Réglage de la netteté de l’image
Sur les jumelles munies d’une mise au point centrale, il convient d’occulter la
lunette droite du côté de l’objectif et d’ajuster l’image sur le plan de netteté
dans la lunette gauche au moyen de la molette centrale (Fig. 1/2). Masquer
ensuite la lunette gauche et rectifier si nécessaire la netteté de l’image de la
lunette droite à l’aide de la bague de correction dioptrique (Fig. 1/1).
Pour affiner la mise au point sur différentes distances, veiller à ne plus action-
ner que la molette centrale (Fig. 1/2).
Sur les jumelles dépourvues d’une mise au point centrale, mais dotées d’une
bague de réglage sur chaque oculaire, il faut y ajuster séparément la net-
teté de l’image observée en jouant sur l’une et l’autre des deux bagues d’ocu-
laire (Fig.2/3+4 et Fig. 3/ 5 + 6).
Mode d’emploi

Jumelles Dialyt
Nota :
Il convient de toujours observer le même objet éloigné pour mettre au point
les deux images !
En présence de jumelles à réglage individuel au niveau des oculaires, il
convient de régler les deux oculaires sur 0 pour l’observation d’objets éloignés.
Les réglages sont ensuite modifiés au niveau des deux oculaires lorsqu’il s’agit
d’observer à des distances plus petites ou de compenser des amétropies de
l’observateur.
Pour observer des objets plus rapprochés ou pour compenser une hypermétro-
pie, il faut tourner les molettes dans le sens des valeurs positives.
Remarque :
Si vous observez avec des lunettes, il est recommandé également d’effectuer
les réglages de mise au point décrits ci-dessus.
Fixation du cordon de transport et de la cache de protection
Le cordon de transport et le cache de protection des oculaires se trouvent
dans l’emballage.
Ils sont respectivement fixés aux œillets aménagés sur les jumelles et au cor-
don de transport, comme représenté sur la Fig. 4 + 5.
Remarque :
Enfiler simplement le cordon à travers les œillets disposés de part et d’autre
du cache de protection des oculaires. Avant d’attacher le cordon comme indi-
qué sur la Fig. 5, il convient d’en ajuster la longueur souhaitée en le tendant
ou en le relâchant sur l’anneau de coulissement.
Procéder de la même façon de l’autre côté des jumelles dans l’ordre des
opérations décrites précédemment. Il est possible de n’attacher le cache de
protection que d’un côté.
Montage sur un trépied
Les jumelles peuvent être fixées à n’importe quel trépied photographique cou-
ramment commercialisé au moyen de l’adaptateur de trépied pour jumelles
Carl Zeiss à usages multiples.
●N° de commande : du trépied Carl Zeiss 1206-889
●N° de commande : adaptateur de trépied pour jumelles Carl Zeiss 52 83 87

Courroie en néoprène pour jumelles 52 91 19
Bandoulière pour Dialyt 8x30 B/GA olive 52 91 35
Protège-oculaires pour Dialyt 8x56 B/GA T*
et Dialyt 7x50 B/GA T* 52 92 05
Protège-oculaires pour Dialyt 8x30 B/GA olive 52 92 01
Cache d'objectif pour Dialyt 7x50 B/GA T* 52 55 02 - 8030
Cache d'objectif pour Dialyt 8x30 B/GA olive 52 92 02
Bonnettes oculaires en caoutchouc pour
Dialyt 8x56 B/GA T* et Dialyt 7x50 B/GA T* 52 01 71 - 9902
Bonnettes oculaires en caoutchouc pour
Dialyt 8x30 B/GA olive 52 35 10 - 8020
Pièces de rechange pour jumelles spéciales
Nettoyage et entretien
Des jumelles Carl Zeiss ne nécessitent aucun soin particulier. Ne pas essuyer
les grosses particules de saleté (des grains de sable, par exemple) déposées
sur les lentilles, mais les épousseter à l’aide d’un pinceau fin ou les chasser en
soufflant dessus.
Les empreintes laissées par les doigts peuvent finir par altérer les surfaces des
lentilles au bout d’un certain temps. Le moyen le plus simple de les enlever
consiste à les embuer par un souffle d’air expiré puis à les frotter avec un
chiffon ou un papier de nettoyage optique propre.
Pour prévenir la formation de moisissures qui est susceptible de se produire
dans les pays tropicaux notamment, il convient de garder la lunette de visée
toujours au sec et de veiller à une bonne aération des surfaces de lentilles
extérieures.
Attention
Ne jamais regarder le soleil ou des sources de lumière laser avec des
jumelles sous peine d’encourir de graves atteintes oculaires.
Mode d’emploi

Monture de trépied universelle Binofix
adaptée à tous les modèles de jumelles 52 83 87
Accessoires pour jumelles spéciales1
1Les accessoires ne sont pas compris dans la fourniture !
Sous réserve de modifications techniques de l’appareil.
Trépied
avec tête vidéo et bretelle de transport 1206-889
Optique additionnelle 3x12 Mono
pour tripler le grossissement des jumelles 52 20 12
Sacoche en cuir souple pour Dialyt 8x56 B/GA T* 52 90 72
Etui en cuir dur pour Dialyt 8x56 B/GA T* 52 90 52
Adaptateur pour Dialyt 8x56 B/GA T* 52 83 83
Verres Umbral pour Dialyt 8x56 B/GA T*
et Dialyt 7x50 B/GA T* 52 01 12
Verres Umbral pour Dialyt 8x30 B/GA olive 52 94 01
Jumelles Dialyt

Mode d’emploi
Dialyt 8x30 Dialyt 8x56 Dialyt 7x50
B/GA olive B/GA T* B/GA T*
Grossissement 8x 8x 7x
Diamètre de l’objectif (mm) 30 56 50
Champ de vision à 1000 m (m) 120 110 130
Pupille de sortie (mm) 3,75 7,1 7,1
Distance d’observation minimale (m) 7 7 6,5
Plage de réglage dioptrique ≥ +/– 6 dpt +9 dpt à +9 dpt à
–6dpt –6 dpt
Ecartement des oculaires de / à (mm) 55 – 75 55 – 75 55 – 75
Hauteur avec bonnettes à bord retournées (mm)
135 230 136
Largeur pour un écart inter pupillaire
de 65 mm (mm) 114 143 215
Largeur maximale (mm) 124 152 225
Poids (g) 600 1.010 1.200
Etanche aux projections d’eau ●●●
Sous réserve de modifications techniques de l’appareil et des éléments constitutifs de
l’équipement livré.
Caractéristiques techniques

Binocolo Dialyt
Complimenti per l’acquisto del Vostro nuovo binocolo di eccellente qualità.
Godetevi la straordinaria esperienza di una riproduzione d’immagine
fedele, che si contraddistingue per l’eccezionale brillantezza e l’elevata
naturalezza dei colori.
Il marchio Carl Zeiss è sinonimo di prestazioni ottiche eccellenti, lavora-
zioni di precisione e lunga durata. Per poter utilizzare al meglio il bino-
colo, Vi consigliamo di seguire scrupolosamente le seguenti istruzioni
d’uso. Solo così questo strumento diventerà un compagno affidabile per
molti anni.
Osservazione con e senza occhiali
Qualora vogliate effettuare una osservazione con gli occhiali, ribaltate il bordo
in gomma morbida delle conchiglie oculari sopra la parte superiore della mon-
tatura degli oculari così come raffigurato nella Fig. 1/B, 2/B e 3/B.
Durante l’osservazione senza occhiali, il binocolo viene impiegato con le con-
chiglie oculari estratte, come è illustrato nelle Fig. 1/A, 2/A e 3/A.
Regolazione della distanza interpupillare
Le due metà del binocolo vengono regolate tra loro mediante oscillazione at-
torno all’asse in modo che risulti una immagine circolare in caso di osserva-
zione con entrambi gli occhi.
Regolazione del fuoco
Per la regolazione dei binocoli con messa a fuoco centrale tappare la metà
destra del binocolo sul lato obiettivo e mettere a fuoco l’immagine nella metà
sinistra del binocolo utilizzando la messa a fuoco centrale (Fig. 1/2). Quindi
procedere nello stesso modo tappando la metà sinistra del binocolo e, se ne-
cessario, regolare ulteriormente il fuoco della metà destra del binocolo con la
compensazione diottrica (Fig. 1/1).
Per un’ulteriore regolazione del fuoco su diverse distanze, azionare solo la
messa a fuoco centrale (Fig. 1/2).
Per i binocoli che invece non sono dotati di messa a fuoco centrale, bensì di
oculare a monoregolazione, il fuoco va regolato intervenendo individual-
mente su entrambe le regolazioni oculare (Fig.2/3+4 e Fig. 3/5 + 6).

Avvertenza:
Per la messa a fuoco di entrambe le immagini, si consiglia di usare sempre il
medesimo oggetto posto alla stessa distanza.
Durante l’osservazione di oggetti a lunga distanza e nel caso si disponga di
binocoli con regolazione singola degli oculari, questi devono essere rego-
lati entrambi sulla posizione 0. Per distanze minime oppure per compensare
una vista difettosa dell’osservatore, entrambi gli oculari devono essere regola-
ti in modo opportuno.
Per l’osservazione di oggetti ravvicinati e/o per compensare ipermetropia, si
deve eseguire una regolazione nella zona positiva.
Nota:
Se durante l’osservazione si portano occhiali, si consiglia ugualmente di ese-
guire le regolazione in base al modo di procedere esposto nella «Regolazione
della messa a fuoco».
Applicazione della tracolla e dei coperchietti di protezione
Tracolla e coperchietti di protezione si trovano nella confezione.
Questi vengono fissati agli occhielli presenti sul binocolo o con la tracolla al
binocolo, come illustrato in Fig. 4 + 5.
Avvertenza:
Far passare la tracolla attraverso gli occhielli sul coperchio di protezione
dell’oculare. Prima di applicare la tracolla come illustrato in Fig. 5, regolare la
tracolla alla lunghezza desiderata tirandola o allentandola a piacere.
Procedere sul lato opposto rispettando la stessa sequenza; nella fattispecie,
infilare il coperchio di protezione oculare solamente su di un lato, in base alle
proprie necessità.
Fissaggio ad uno stativo
I binocoli possono essere fissati a qualunque stativo fotografico presente sul
mercato grazie all’adattatore universale Carl Zeiss.
●Codice Carl Zeiss stativo 1206-889
●Codice Carl Zeiss adattatore stativo 52 83 87
Istruzioni d’impiego

Binocolo Dialyt
Tracolla in neoprene per binocoli 52 91 19
Tracolla per Dialyt 8x30 B/GA oliva 52 91 35
Coperchio di protezione oculare per
Dialyt 8x56 B/GA T* e Dialyt 7x50 B/GA T* 52 92 05
Coperchio di protezione oculare per
Dialyt 8x30 B/GA oliva 52 92 01
Coperchio di protezione obiettivo per
Dialyt 7x50 B/GA T* 52 55 02 - 8030
Coperchio di protezione obiettivo per
Dialyt 8x30 B/GA oliva 52 92 02
Conchiglie oculari in gomma per
Dialyt 8x56 B/GA T* e Dialyt 7x50 B/GA T* 52 01 71 - 9902
Conchiglie oculari in gomma per
Dialyt 8x30 B/GA oliva 52 35 10 - 8020
Pezzi di ricambio per binocoli speciali
Pulizia e manutenzione
Un binocolo Carl Zeiss non richiede cure particolari. Soffiare via oppure elimi-
nare con un pennello eventuali particelle grossolane di sporco presenti sulle
lenti, come ad esempio granelli di sabbia.
Con il tempo le impronte possono corrodere la superficie delle lenti. Il modo
più semplice di pulire la superficie delle lenti consiste nel soffiare via lo sporco
e poi strofinare con una velina pulita.
Per prevenire eventuali formazioni di funghi sull’ottica possibili soprattutto ai
tropici, si raccomanda una conservazione in ambiente asciutto ed una buona
ventilazione delle superfici esterne delle lenti.
Attenzione
Non guardare con il binocolo in direzione del sole o di fonti di luce laser!
Pericolo di gravi lesioni agli occhi!

Istruzioni d’impiego
Binofix supporto stativo universale
per tutti i modelli di binocoli 52 83 87
Accessori per binocoli speciali1
1Accessori non compresi nella dotazione!
Con riserva di eventuali modifiche all’esecuzione e fornitura necessarie
per l’ulteriore sviluppo tecnico del prodotto.
Stativo
testa video e tracolla comprese 1206-889
Attacco per ingrandimento 3x12 Mono
triplica l’ingrandimento binocolo 52 20 12
Borsa in pelle morbida per Dialyt 8x56 B/GA T* 52 90 72
Astuccio in pelle rigida per Dialyt 8x56 B/GA T* 52 90 52
Adattatore per Dialyt 8x56 B/GA T* 52 83 83
Lenti Umbral per Dialyt 8x56 B/GA T*
e Dialyt 7x50 B/GA T* 52 01 12
Lenti Umbral per Dialyt 8x30 B/GA oliva 52 94 01
