Zionair SK20B User manual

Zandstraalketel 75L
Sandblaster 75L
SK20B
Montage- en gebruiksinstructies
Assembly and user instructions

1
Inhoudsopgave
1. Algemene informatie...................................................................................................................................... 2
2. Veiligheidsvoorschriften................................................................................................................................. 2
Algemene veiligheidsvoorschriften .................................................................................................................... 2
Specifieke veiligheidsvoorschriften voor zandstraalketels ................................................................................. 3
3. Assemblage .................................................................................................................................................... 4
Uitpakken............................................................................................................................................................ 4
Assemblage......................................................................................................................................................... 5
3. Bediening........................................................................................................................................................ 5
Voorbereiding ..................................................................................................................................................... 5
Bediening ............................................................................................................................................................ 5
4. Onderhoud ..................................................................................................................................................... 5
Controle voorafgaand aan ieder gebruik............................................................................................................ 6
Mogelijke problemen en oorzaken..................................................................................................................... 6
6. Specificaties.................................................................................................................................................... 6
7. Garantie.......................................................................................................................................................... 6
Onderhoud/keuring legenda, Maintenance/Examination Legenda, Wartung / Inspektion-Legende .................. 12
EG-verklaring van overeenstemming - Declaration of conformity –EG- Konformitätserklärung......................... 13
Table of contents
1. General ........................................................................................................................................................... 7
2. Safety rules..................................................................................................................................................... 7
General safety regulations.................................................................................................................................. 7
Specific safety regulations for sandblasters ....................................................................................................... 8
3. Assembly ........................................................................................................................................................ 9
Unpacking ........................................................................................................................................................... 9
Assembly........................................................................................................................................................... 10
4. Operation ..................................................................................................................................................... 10
Preparation ....................................................................................................................................................... 10
Operation.......................................................................................................................................................... 10
4. Maintenance ................................................................................................................................................ 10
Check before each use...................................................................................................................................... 11
Possible problems and causes .......................................................................................................................... 11
6. Specifications................................................................................................................................................ 11
7. Warranty ...................................................................................................................................................... 11
Onderhoud/keuring legenda, Maintenance/Examination Legenda, Wartung / Inspektion-Legende .................. 12
EG-verklaring van overeenstemming - Declaration of conformity –EG- Konformitätserklärung......................... 13

2
1. Algemene informatie
Voor het in gebruik nemen van deze machine dient men eerst de gebruiksaanwijzing volledig te lezen
en te begrijpen!!!
Deze handleiding bevat belangrijke informatie voor de juiste manier van het installeren, de werking
en het onderhouden van de uitrusting die hierin beschreven is. Bij het gebruik van elke
zandstraalkast komen verschillende risico’s op eigen verwondingen of eigendomsschade kijken.
Iedereen die in aanraking komt met het installeren, onderhouden of met de werking van de
zandstraalkast moet volledig bekend zijn met de inhoud van deze handleiding. Om u te beschermen
tegen het oplopen van persoonlijk letsel of eigendomsschade dient u de volgende aanwijzingen en
instructies in deze handleiding op te volgen.
Iedere ZionAir zandstraalkast is geproduceerd in overeenstemming met de machinerichtlijn
2006/42/EG. Bij iedere zandstraalkast wordt een handleiding inclusief onderhoudslegenda en
conformiteitsverklaring geleverd, deze dienen goed bewaard en bijgehouden te worden.
Omdat er in het oog van de kwaliteit constant verbeteringen aan de apparatuur worden
doorgevoerd, behoudt ZionAir zich het recht voor om specificaties van de in de handleiding
beschreven apparatuur te wijzigen.
2. Veiligheidsvoorschriften
Algemene veiligheidsvoorschriften
1. Alvorens men met deze machine aan de slag gaat, dient men de volledige gebruikers-
handleiding gelezen en begrepen te hebben.
2. Controleer de machine voorafgaand aan ieder gebruik op defecten, wanneer er sprake is van
een defect of de machine functioneert niet naar behoren, laat deze dan eerst repareren door
een gespecialiseerd persoon/bedrijf.
3. Draag te allen tijde beschermende kleding, denk hierbij aan een werkoverall, werkschoenen,
geschikte handschoenen, ademhalingsbescherming en een gezichtsmasker.
4. Draag te allen tijde oogbescherming wanneer U met de machine werkt, gebruik een
veiligheidsbril met zijschild of gebruik een overzetbril welke voldoet aan de nationale
veiligheidsnorm.
5. Houdt de werkomgeving schoon en goed verlicht, rommel en slechte verlichting zijn factoren
die de kans op gevaarlijke situaties vergroten.
6. Gebruik deze machine nooit in de buurt van ontvlambare vloeistoffen en/of gassen.
7. Gebruik de machine nooit in een gevaarlijke werkomgeving.
8. Houdt kinderen en derden op een veilige afstand, het is verboden om te stralen wanneer er
kinderen en/of derden in de buurt zijn.
9. Maak uw werkplaats kind-veilig door te werken met hangsloten op de hoofdschakelaars en
door sleutels te verwijderen wanneer de machine niet in gebruik is.
10. Draag te allen tijde ademhalingsbescherming en een veiligheidsbril bij het openen van de
klep nadat men gebruik heeft gemaakt van de zandstraalcabine.

3
Specifieke veiligheidsvoorschriften voor zandstraalketels
1. Voorkom te allen tijde het inademen van vrijkomend stof, draag te allen tijde
adembescherming wanneer men werkt met een straalketel i.v.m. stof en met name fijnstof
dat vrijkomt tijdens het stralen en in de lucht blijft hangen. Het inademen van fijnstof
veroorzaakt ernstige longproblemen.
2. Zet de machine uit en koppel deze los van de perslucht alvorens men de machine gaat
reinigen of onderhoud gaat plegen.
3. De leiding voor de persluchttoevoer dient afsluitbaar te zijn d.m.v. een kraan en de perslucht
dient vrij te zijn van water, olie en andere verontreinigingen.
4. Gebruik de machine nooit in de buurt van explosieve/licht ontvlambare stoffen en/of gassen,
vonken die ontstaan kunnen ontvlambare gassen of stoffen ontsteken.
5. Om gezondheidsproblemen te voorkomen dient men onder geen enkele voorwaarde gebruik
te maken van straalzand dat silica/kwartszand bevat, maak alleen gebruik van straalgrit dat
specifiek is bedoeld om mee te zandstralen.
6. Plaats de unit op een stevige, vlakke ondergrond.
7. Controleer de machine voorafgaand aan gebruik op beschadigde en/of defecte onderdelen.
Let hierbij vooral op of alle afdichtingen nog in goede staat zijn en alles goed afsluit,
controleer tevens alle leidingen op lekkages.
8. Afhankelijk van het straalmiddel en het werkstuk zal er meestal worden gestraald met een
werkdruk van 4-6,5 bar, het wordt afgeraden om met veel hogere druk te gaan stralen.
Wanneer men met teveel druk gaat stralen kan het zand vast blijven zitten in de ketel, slijten
onderdelen van de straalketel en met name het straalpistool (nozzle, straalstop) te snel.
9. Gebruik te allen tijde Uw gezond verstand wanneer U werkt met machines.
LET OP! Het niet opvolgen van deze instructies kan schade aan materialen en/of lichamelijk letsel
veroorzaken!

4
3. Assemblage
Uitpakken
Verwijder de doos en controleer de zandstraalketel op beschadigingen, defecte onderdelen etc..
Indien er sprake is van beschadiging door transport of een defect onderdeel, neem dan onmiddellijk
contact op met Uw Zionair verkooppunt.

5

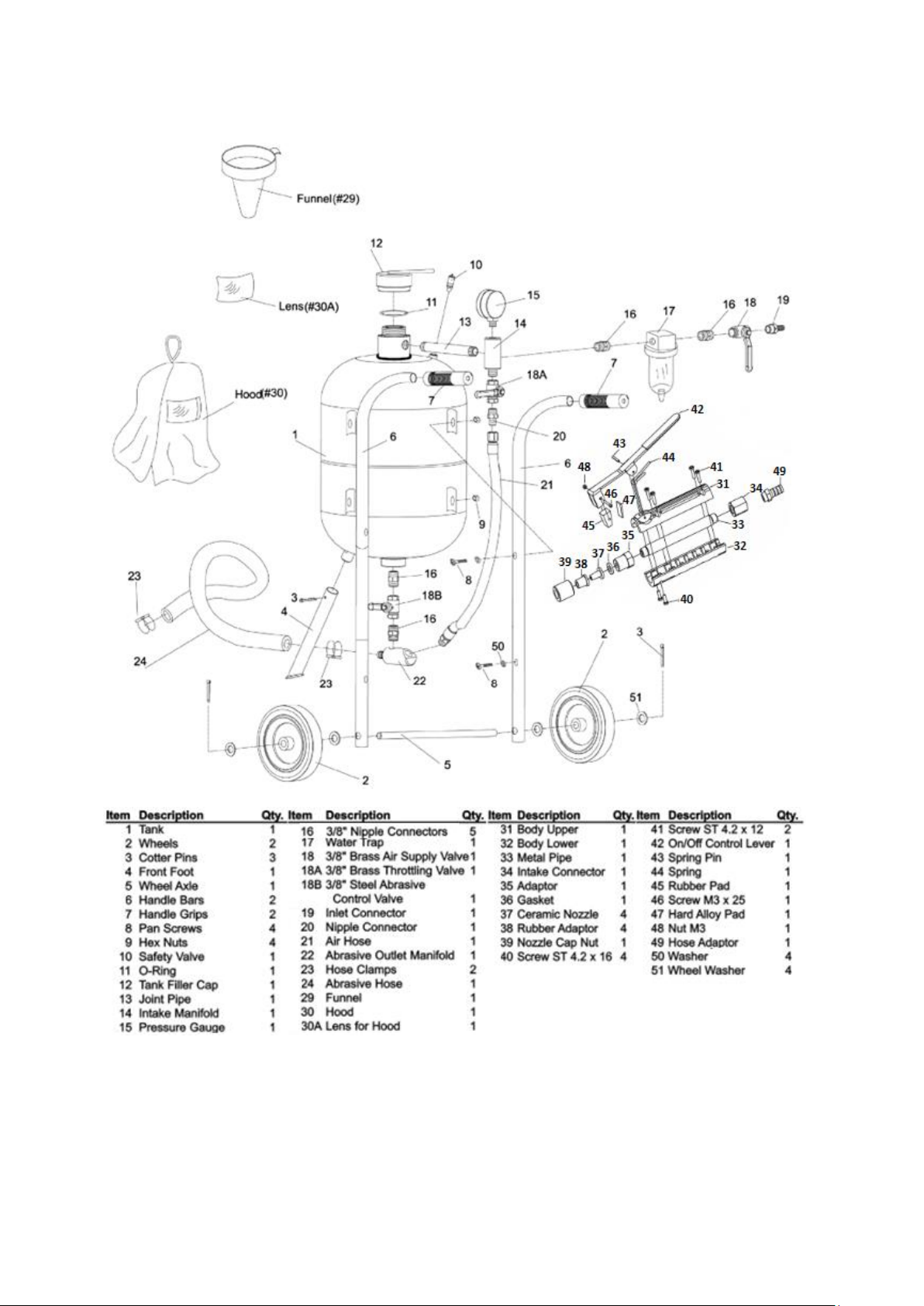

Assemblage
1. Zet de wielen (2) vast op de as (5), plaats aan beide zijden van het wiel eerst een ring (51) en
vervolgens een splitpen (3).
2. Plaats nu de slang (24) over de slangpilaar (22)
aan de onderkant van de tank en zet deze
vervolgens vast met de slangklem(23).
3. Monteer de 3/8” eurokoppeling (2) op de
drukregelaar (1), gebruik teflontape.
4. Monteer vervolgens de drukmeter (3) op de
drukregelaar (4), gebruik teflontape.
3. Bediening
Voorbereiding
1. Alvorens men kan gaan stralen dient het werkstuk vrij te zijn van olie, water en vocht, wees
er zeker van dat het werkstuk droog en schoon is.
2. Stel de werkdruk van de perslucht in tussen 4 en 6,5 bar, 8,6 bar is de maximale werkdruk,
denk eraan dat straalgrit sneller afbreekt onder een hoge werkdruk, tevens slijten
onderdelen sneller bij hogere druk. TIP: Begin met een werkdruk van 3 bar, hiermee kunnen
de meeste werkstukken goed worden gestraald. Bij licht staal, aluminium en andere fijnere
werkstukken kan men beter beginnen op een lagere werkdruk en deze langzaam opvoeren
indien nodig voor het gewenste resultaat.
3. Het straalgrit dient van goede kwaliteit te zijn, wellicht nog belangrijker is dat er geen vocht
in het straalgrit zit. Vocht zorgt ervoor dat het straalgrit gaat klonteren, wat ervoor zorgt dat
het niet optimaal kan doorstromen en er kunnen verstoppingen ontstaan.
4. Daarnaast kan men ervoor kiezen om een grotere of kleinere maat nozzle te gebruiken. Een
grotere nozzle zal de klus sneller klaren omdat er een groter oppervlak gestraald kan worden.
Echter gaat hierdoor ook het luchtverbruik flink omhoog, de compressor moet dit wel
aankunnen.
Bediening
1. Houdt het straalpistool in een hoek van 45-60° t.o.v. het werkstuk op een afstand van 10-
15cm met de spuitmond richting de achterkant van de cabine. Houdt het straalpistool nooit
in een hoek van 90° t.o.v. het werkstuk, hierdoor kaatst het straalgrit terug in de straal,
waardoor de effectiviteit van de straal minder wordt. Daarnaast veroorzaakt dit ook extra
slijtage aan zowel het straalpistool als het kijkvlak.
2. Het pistool moet altijd van de operator af wijzen en richting het werkstuk.
3. Het is ten strengste verboden om te zandstralen zonder de nodige beschermende
werkkleding, ademhalingsbescherming, gelaats- en gezichtsbescherming.
4. Onderhoud
WAARSCHUWING! Voordat men onderhoud gaat plegen, dient men de straalketel los te koppelen
van de persluchttoevoer en er zeker van te zijn dat er geen druk meer is in de ketel.

6
Controle voorafgaand aan ieder gebruik
Controleer de zandstraalkast voor ieder gebruik op beschadigde en/of vervormde onderdelen.
Controleer alle leidingen op slijtage en controleer of de nozzle niet te zeer versleten is. Controleer
tevens of de afzuiging goed werkt, maak deze eventueel schoon en als laatste dient men te
controleren of alle kleppen/deuren nog goed sluiten. Indien er sprake is van een mankement/defect,
stel de zandstraalkast dan buiten gebruik tot dit verholpen is.
Mogelijke problemen en oorzaken
1. Controleer iedere 10-12 uur de nozzle, indien deze oneven is afgesleten dient deze iedere 10
uur ¼ slag te worden gedraaid.
2. Indien het straalgrit gaat klonteren, betekent dit dat er vocht in de perslucht zit of dat er
vocht/olie in het systeem zit. Dit kan leiden tot verstoppingen en ongelijke straal. Plaats altijd
een luchtverzorgerset/luchtdroger in het systeem.
TIP: De diameter van de luchttoevoer leiding dient tenminste ½” te zijn.
6. Specificaties
Model
SK20B
Tank inhoud
75L
Min. werkdruk
4bar
Max. werkdruk
8,6bar
Luchtverbruik
Ca. 350 L/min
Gewicht
23kg
7. Garantie
1. De garantie treed in werking op de datum vermeld op de aankoopnota en heeft een
geldigheid van 12 maanden.
2. De garantie is niet overdraagbaar zonder schriftelijke toestemming van Uw leverancier.
3. Zonder aankoopnota kan geen aanspraak op garantie worden gemaakt.
4. Garantie is alleen van toepassing als het product volgens de bijgeleverde gebruiksaanwijzing
gebruikt wordt en uitsluitend voor het doel waarvoor het is ontworpen.
5. Er mogen geen wijzigingen aan het product worden uitgevoerd.
6. De garantie is niet van toepassing bij onoordeelkundig gebruik.
7. Eventuele verzendkosten vallen niet onder de garantie bepaling.
8. Reparaties dienen uitsluitend door Uw leverancier te geschieden. Elk door derden
uitgevoerde reparatie(s) zullen (zal) de aanspraak op garantie doen vervallen.
9. Reparaties gedurende de garantie periode zal de geldigheid niet verlengen. Wel wordt een
garantie op de reparatie van drie maanden afgegeven mocht de reguliere garantietermijn
vervallen.
10. De eventueel uit te voeren onderhoudswerkzaamheden, beschreven in de
gebruiksaanwijzing, dienen tijdig uitgevoerd te worden.
11. Voor garantie kunt u enkel terecht bij het verkooppunt waar u het artikel heeft aangekocht.

7
1. General
Before starting to use the machine you need to read and fully understand the manual!!!
This manual contains important information about the proper way of installing, operating and
maintaining the equipment described in this manual. When using any sandblaster there are a
different kind of risks that you may incur, risks in personal injuries or property damage. Everyone
who comes into contact with the installation, maintenance or operation of the Zionair sandblastier
must be fully familiar with the contents of this manual. To protect yourself against personal injury or
property damage you need to follow the following information and instructions in this manual.
Every Zionair sandblaster is manufactured in accordance with the Machinery Directive 2006/42/EC.
Every sandblaster is supplied with a manual including a declaration of conformity. These must be
stored and kept up to date properly.
Because of quality reasons constant improvements are going to be made on the equipment, Zionair
reserves the right to alter specifications of the equipment described in this manual.
2. Safety rules
General safety regulations
1. Before operating the machine, make sure you have fully read and understood the entire
contents of this user manual.
2. Check the machine for defects previous to each use, in case of a defect or when the machine
does not function properly, first have it repaired by a specialized person/company.
3. At all times wear protective clothing, think of work overalls, work shoes, suitable gloves,
breathing protection and a facial mask.
4. Keep the working environment clean and well-lit, debris and bad lighting are factors that
cause dangerous situations.
5. Never use this machine near flammable liquids and/or gases.
6. Never use this machine in a dangerous working environment.
7. Make sure the power switch is in the OFF-position (0) before plugging in the machine.
8. Keep kids and visitors at a safe distance.
9. Make your workshop child-proof by using hanglocks on main switches and removing keys
when the machine is not being used.
10. At all times wear breathing protection and safety glasses when opening the cover after using
the machine.

8
Specific safety regulations for sandblasters
1. Prevent breathing in dust at all times, wear respiratory protection at all times when one is
sandblasting with regard to dust and particulate matter that is released during the blasting
and remains in the air. Breathing in particulate matter causes serious lung problems.
2. Turn off the machine and unplug it from the compressed air supply before cleaning the
machine or performing maintenance.
3. The compressed air hose should be closable by means of a tap/valve and the compressed air
is to be free of water, oil and other pollutions.
4. Never use the machine near explosive/highly flammable liquids and/or gases, sparks that
might occur in electrical parts could ignite flammable gases or liquids.
5. To prevent health problems you should under no circumstance use blasting grit which
contains silica, only use blasting grit which is specifically meant for sandblasting.
6. Place the unit on a solid and level surface.
7. Check the machine previous to each use for damaged and/or defect parts. Pay special
attention if all seals are still good and check all hoses for leakages.
8. Depending on the blast media and work piece in most cases you will sandblast with a
pressure of 4-6.5 bar, it is strongly discouraged to blast with much higher pressure. When
blasting with too much pressure, the blast media could get stuck within the sandblaster, also
parts of the sandblaster and especially the blasting gun (nozzle
9. At all times use your common sense when operating machines.
PAY ATTENTION! Failure to heed these instructions may cause damage to materials and/or
injuries!

9
3. Assembly
Unpacking
Remove the carton and check the sandblaster for damage, defect parts etc.. In case of damage
through transport or defect parts, immediately contact your Zionair-retailer.

10
Assembly
1. Mount the wheels (16) to the axle (25), first place a washer (not on parts list) on both sides
of the wheel and accordingly a cotter pin (14).
2. Place the hose (21) over the tailpiece (23) on the bottom of the tank and secure the hose
with the hose clamp (22).
3. Mount the blasting gun (24) to the hose
(21)and secure it with the hose clamp (22).
4. Mount the 3/8” euro coupler (2, fig.1) to the
pressure regulator (1), use Teflon tape.
5. Mount the pressure meter (3) to the pressure
regulator (4), use Teflon tape.
4. Operation
Preparation
1. Before you can start sandblasting make sure the work piece is free of oil, water and
moisture, make sure the work piece is dry and clean.
2. Set the work pressure of the compressed air between 4 and 6.5bar, 8.6 bar is the maximum
work pressure, grit breaks down faster with a higher work pressure. ADVICE: Start with a
working pressure of 4 bar, most work pieces can be blasted easily with this pressure. For
light steel, aluminum and other fine work pieces you can better start at a low working
pressure and if necessary adjust the pressure higher for the optimal result.
3. The blasting grit should be of good quality, but it is probably even more important for it to be
moist free. Moist grit clutters, which causes a bad flow and clogging.
4. You can also choose to use a bigger or smaller size nozzle. A bigger size nozzle gets the job
done faster because it can blast a larger surface, this also causes a higher air consumption,
make sure the compressor can handle it.
Operation
1. Keep the blasting gun at an angle of 45-60° towards the work piece at a distance of 10-15cm.
Never hold the gun in a 90° angle toward the work piece, this causes the grit to rebound back
into the spray, which causes a less effective spray. This also causes extra wear to the gun and
viewing glass.
2. The blasting gun should always point away from the operator towards the work piece.
3. Before placing/removing a work piece , make sure to turn off the compressed air supply by
closing the air valve.
4. Maintenance
WARNING! Before performing maintenance, remove the plug from the power source, failure to
heed this instruction may cause electrocution. Close the valve of the compressed air supply.

11
Check before each use
Check the sandblaster previous to each use for damaged and/or deformed parts. Check all hoses for
wear and tear and check if the nozzle is not too worn. In case of a malfunction/defect, do not use the
sandblaster until it has been repaired.
Possible problems and causes
1. Check the nozzle every 10-12 hours, in case it is worn unevenly, turn it ¼ stroke every 10
hours.
2. In case the grit is clotting, this means there is moisture in the compressed air or there is
moisture/oil in the system. This leads to clogging and an uneven spray. Always place an air
unit/air dryer in the system. It could also be that there is too much debris in the grit, this can
be solved by filtering/replacing the grit.
ADVICE: The diameter of the air hose should be at least ½“.
6. Specifications
Model
SK20B
Tank volume
75L
Min. work pressure
4bar
Max. work pressure
8,6bar
Air consumption
Ca. 350 L/min
Weight
23kg
7. Warranty
1. The warranty enters into force on the date that is mentioned on the receipt and has a validity
of twelve months.
2. The warranty is not transferable without written permission of your distributor.
3. Warranty cannot be claimed without a receipt.
4. Warranty only applies when the product is used according to the included manual and is
used exclusively in the way it was designed for.
5. No changes can be made to the product.
6. The warranty does not apply in case of injudicious use.
7. Possible shipping costs are not covered by the warranty.
8. Repairs should exclusively be carried out by your supplier. Repair(s) carried out by others will
result in cancellation of the warranty.
9. Repairs that are carried out during the warranty period will not extend the validity of the
warranty. There will be given a warranty of three months on the repair itself in case the
regular warranty should expire.
10. Potential maintenance of the product, as described in the user manual, should be carried out
on time.
11. For the warranty U can only turn to the outlet where U bought the product.

12
Onderhoud/keuring legenda, Maintenance/Examination
Legenda, Wartung / Inspektion-Legende
Naam gebruiker/Name of user/Name des
Nutzers:
Adresgegevens/Address data/Anschriftdaten:
Datum van ingebruikname/Date of
commissioning/Datum der Inbetriebname:
Controle –Inspection –Kontrolle
Datum/Date/Datum
In orde/Okay/In
Ordnung
Niet in orde,
ontmanteling/Not
okay,
decommissioning/
Nicht in Ordnung,
Außer Betrieb
gestellt
Handtekening/Signature/Unterschrift

13
EG-verklaring van overeenstemming - Declaration of
conformity –EG- Konformitätserklärung
Wij, Valkenpower BV, Industrieweg 4, 6051 AE Maasbracht, Nederland, verklaren geheel onder eigen
verantwoordelijkheid dat het product
We, Valkenpower BV, Industrieweg 4, 6051 AE Maasbracht, Nederland, declare under our sole responsability
that the product
Wir, Valkenpower BV Industrieweg 4, 6051 AE Maasbracht, Niederlande, erklären in alleiniger Verantwortung,
dass das Produkt
Nous, Valkenpower BV, Industrieweg 4, 6051 AE Maasbracht, Nederland, déclarons sous notre seule
responsabilité que le produit
Noi, Valkenpower BV, Industrieweg 4, 6051 AE Maasbracht, Nederland, dichiariamo sotto la nostra
responsabilià che il prodotto
La empresa, Valkenpower BV, Industrieweg 4, 6051 AE Maasbracht, Nederland, declaramos bajo nuestra
exclusiva responsabilidad que el producto
Type
Model
Type
Type
Tipo
Tipo
SK20B
Beschrijving
Description
Beschreibung
Description
Descrizione
Descripción
Zandstraalketel, Sandblaster
Merk
Brand
Marke
Marque
Marca
Marca
Zionair
Waarop deze verklaring betrekking heeft, in overeenstemming zijn met de volgende normen:
To which this declaration relates is in conformity with the following document:
Auf welches sich diese Erklärung bezieht, den folgenden Normen entspricht:
Auquel se réfère cette déclaration est conforme à le document suivant:
A cui si riferisce dichiarazione, corrisponde ai suguenti documenti:
Al que se refiere la presente declaración, corresponde a los siguientes documentos:
De Machinerichtlijn 2006/42/EG
The Machinery Directive 2006/42/EC
Die Maschinenrichtlinie 2006/42/EG
La Directive Machines 2006/42/EG
La direttiva sulle machine 2006/42/EG
La Directiva sobre máquinas 2006/42/EG
Nederland, Maasbracht, 29-05-2017
Valkenpower BV, Industrieweg 4, 6051 AE Maasbracht, Nederland
