Zipper Mowers ZI-STE2000IV User manual

DE
Bedienungsanleitung
Stromerzeuger
EN
Operation Manual
Power Generator
ZI-STE2000IV
EAN : 912003923913 2
Stand: 31.07.2013 –Revision 01 –DE/EN
DE
Bedienungsanleitung und Sicher-
heitshinweise vor Erstinbetrieb-
nahme lesen und beachten!
EN
Read the operation manual care-
fully before first use.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 2
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vor-
schriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden
und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as
well as ignoring the security and operating instructions can cause serious injuries and
even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Ma-
schine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an
Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls n order to use the machine correctly and to avoid inju-
ries and machine defects.
DE
CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.
EN
CE-Conformal! - This product complies with the EC-directives.
DE
ACHTUNG! - Dieses Produkt nur draußen verwenden. Vergiftungsgefahr..
EN
ATTENTION! –Use this product only outside. Danger of Intoxication.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 3
Fig. A
Fig. B
Fig. C
Fig. D
Fig. E
Fig. F

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 4

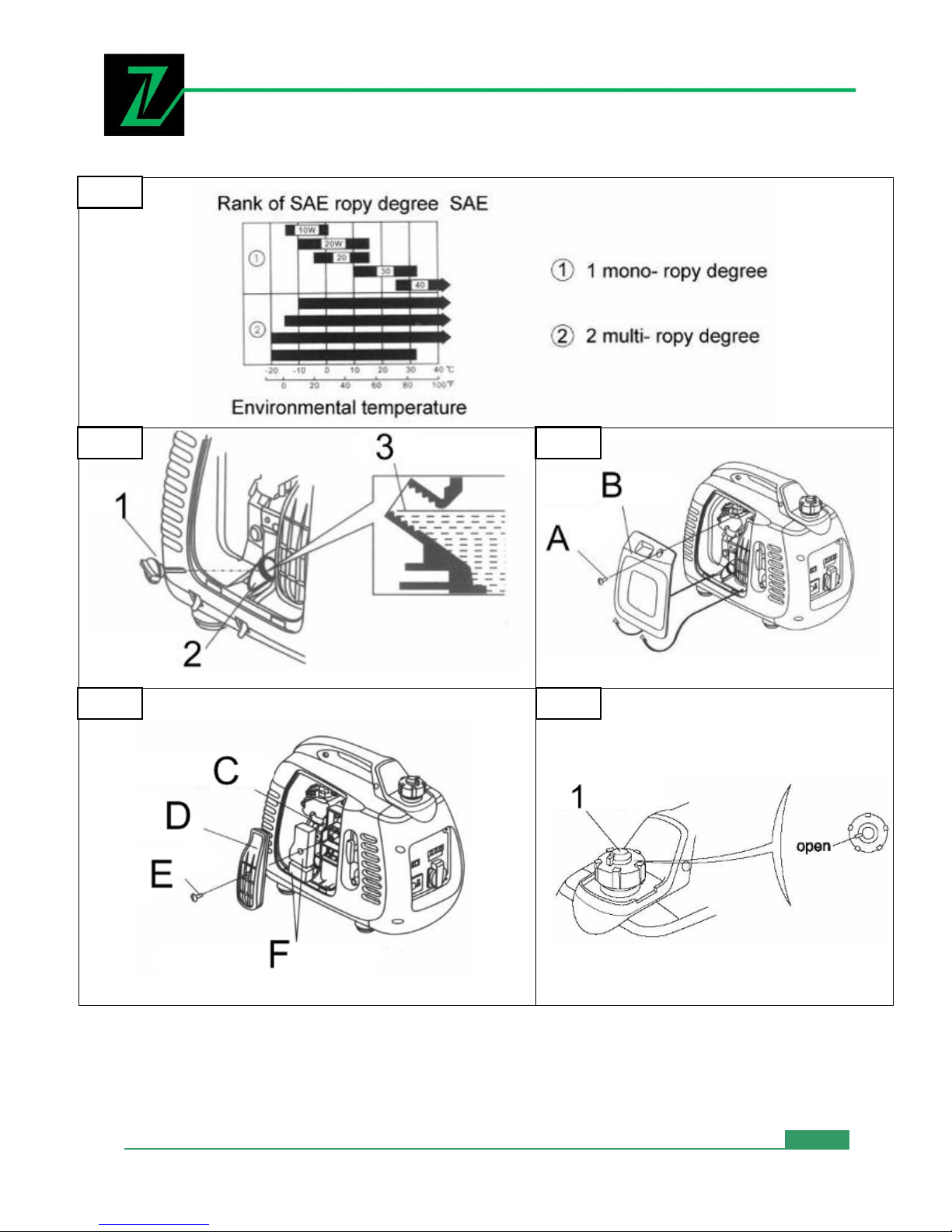

Fig. G
Fig. H
Fig. I
Fig. J
Fig. K

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 5
Fig. L
Fig. M
Fig. N
Fig. O
Fig. P

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 6
Fig. Q
Fig. R
Fig. S
Fig. T
Fig. V
Fig. W
Fig. X
Fig. U
Fig. Q

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 7

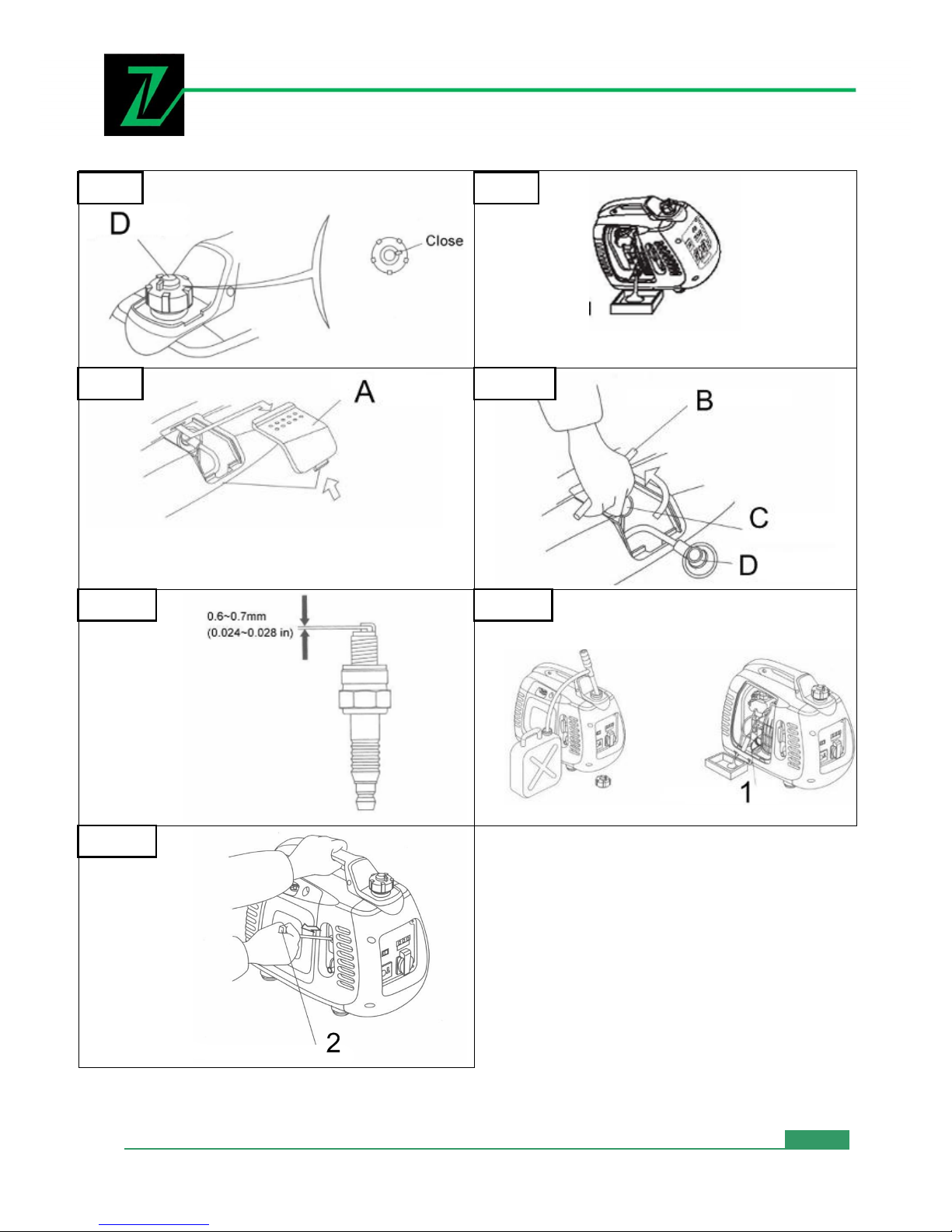

Fig. X
Fig. Y
Fig. Z
Fig. AA
Fig. AB
Fig. AC
Fig. AD

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 8
1.1 DE
BEDIENUNGSANLEITUNG
Sehr geehrter Kunde!
Wir gratulieren Ihnen zum Erwerb des ZIPPER Stromerzeuger ZI-STE2000IV. Diese Bedienungs-
anleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des
ZIPPER Stromerzeuger ZI-STE2000IV. Die Bedienungsanleitung ist Bestandteil der Maschine und
darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anlei-
tung der Maschine bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte gering-
fügig abweichen. Sollten Sie jedoch Fehler feststellen, informieren Sie uns bitte.
Achtung!
Technische Änderungen vorbehalten!
Urheberrecht
© 2011
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt –Gerichtsstand ist Wels.
Kundendienstadressen
Komponenten im Überblick
(Fig. A)
A
Starter
B
Entlüftung des Tankdeckels
C
Tankdeckel
D
Bedienfeld
E
Motorschalter
F
Starterseilzug
G
Motorzugangsklappe
(Fig. B)
(Fig. C)
1
Schalter der Benzinsparvorrichtung
2
Anzeigelampe des eingeschalteten Zustands
3
Überlastanzeigelampe
4
Anzeigelampe des Benzinstands
5
Steckdose 220 V Wechselstrom
6
Erdungsklemme
7
12 V DC Gleichstromanschluss
8
DC Schutz
I
Auspuffschalldämpfer
H
Zugang zur Zündkerze
Z.I.P.P.E.R MASCHINEN GmbH
Gewerbepark 8
A-4707 Schlüsslberg
Tel [phone] - 700
Fax [phone] –720
[email protected]

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 9
Lieferumfang
Packen sie den ZIPPER Stromerzeuger ZI-STE20000IV aus und überprüfen Sie die Maschine auf
einwandfreien Zustand und Vollständigkeit der Lieferung.
1.1 TECHNIK
Technische Daten
Allgemeine Daten
ZI –STE2000 IV
Länge x Breite x Höhe (mm)
535*311*450 mm
Nettogewicht (kg)
23,5 kg
Motor
Modell
G158F
Typ
4-Takt-Motor, hängendes Ventil, ein Zylin-
der
Ausstoß (Durchmesser x Hub)
58 x 40 mm
Kompressionsverhältnis
8.5:1
Drehzahl
4500 U/Min. (elektronischer Tourenzähler)
Kühlung
Fremdluft
Zündung
Transistor
Inhalt des Öltanks
0,25 l
Inhalt des Benzintanks
3,8 Liter
Zündkerze
A7RC
Schallpegel (ISO8528-10)
89 dB/7 m
Stromaggregat
Voreingestellte Frequenz (Hz)
50
Nennspannung (V)
230
Nennstrom (A)
3.9
Aufgenommene Nennleistung (kVA)
1,7 kVA
Max. Aufgenommene Leistung (kVA)
2 kVA
Gleichstromausgang
12 V 8,3 A
Installation in offenem Kreislauf
ja
Schallpegel (leer ~ volle Last) / 7 m
59-64 dB/7 m

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 10
Benzinsparvorrichtung
Funktion der Benzinsparvorrichtung:
Wenn der Motor von der elektrischen Ausstat-
tung abgesteckt ist, wird das Stromaggregat
automatisch langsamer. Wenn die Ausstat-
tung angeschlossen ist, bringt die elektrische
Last das Aggregat wieder auf die richtige
Drehzahl. Dieses System erlaubt ein Verrin-
gern des Benzinverbrauchs des Geräts.
Auf der Position OFF:
Der Benzinsparhahn ist geschlossen und die
Drehzahl des Aggregats wird auf einem Ni-
veau über der Standarddrehzahl gehalten.
1.2 SICHERHEIT
Der Benzinsparhahn funktioniert
nur, wenn ein Elektrogerät zu 220 V
an das Stromaggregat angeschlos-
sen ist.
Wenn das Aggregat an eine starke
elektrische Last angeschlossen ist,
schließt man den Benzinsparhahn, um
ein Ändern der Motordrehzahlen zu ver-
hindern.
Wenn Sie den 12 V-Ausgang ver-
wenden, müssen Sie den Benzin-
sparhahn schließen. (Fig. C)
Für Ihre Sicherheit müssen Sie die folgenden Anweisungen einhalten:
Wenn Sie die Anweisungen dieses Handbuchs genau einhalten,
funktioniert Ihr STE100IV in aller Sicherheit. Bitte lesen Sie das
Handbuch aufmerksam und machen Sie sich mit dem Gerät vertraut,
bevor Sie es zum ersten Mal verwenden, um Schäden am Gerät oder
schwere Körperverletzungen zu vermeiden
Die Abgase des Geräts enthalten giftiges CO (Kohlenmonoxid).
Das Stromaggregat darf nicht in einem Raum ohne ausreichende Luft
zirkulation betrieben werden.
Unter bestimmten Umständen entflammt sich Benzin oder explodiert
leicht. Schalten Sie den Motor vor dem Auffüllen des Tanks immer ab.
Rauchen Sie beim Auffüllen des Tanks nicht, und führen Sie das Auffül
len von Funkenquellen entfernt aus. Sorgen Sie für eine gute Belüf
tung des Orts.
Reinigen Sie verschüttetes Benzin sofort.
Bevor Sie den Motor starten, müssen Sie immer sicherstellen, dass
alles in Ordnung ist, um Unfälle oder schwere Schäden zu vermeiden.
Das Stromaggregat muss in einer Entfernung von mindestens 1 Meter
von Gebäuden oder anderen Ausstattungen verwendet werden.
Es muss immer auf einer ebenen Fläche stehen. Ein Gefälle der
Standfläche könnte zu einem Lecken des Benzins führen.
Sie müssen unbedingt wissen, wie man das Gerät schnell stoppt;
ebenso müssen Sie alle Kontrollen kennen, die an seinen Teilen
vorzunehmen sind. Lassen Sie den Motor auf keinen Fall laufen,
ohne die Anweisungen genau zu befolgen.
Kinder und Haustiere müssen von der Arbeitszone entfernt gehalten
werden.
Bei laufendem Motor Abstand zu seinen drehenden Teilen halten.
Das Stromaggregat stellt bei unsachgemäßem Gebrauch eine Gefahr
dar
Das Stromaggregat darf nicht im Regen oder Schnee betrieben
werden und vermeiden Sie, dass es feucht wird.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 11
1.3 LAGE DER ETIKETTEN UND AUFKLEBER MIT
SICHERHEITSHINWEISEN
Diese Etiketten warnen Sie vor Gefahren, die zu schweren, ja sogar tödlichen Unfällen führen
können. Lesen Sie diese Etiketten und die Sicherheitswarnungen sowie die Hinweise dieses Hand-
buchs aufmerksam. Sollten sich Etiketten ablösen oder unleserlich werden, wenden Sie sich an
Ihren Händler, um sie zu ersetzen.
1.4 PRÜFUNGEN VOR DER INBETRIEBNAHME
Das Stromaggregat prüfen, auf eine ebene Fläche stellen und dafür sorgen, dass der Motor
abgestellt ist.
Prüfen des Ölstandes
Der Gebrauch von Öl ohne irgendwelche Zusätze oder von Öl für 2-Takt-Motoren kann
die Lebensdauer des Stromaggregats verkürzen.
Verwenden Sie Öl mit hohem Gehalt an Zusatzstoffen oder ein hochwertiges Öl für 4-Takt-
Motoren. Die Leistungen des Öls müssen auf SG/SF-Niveau gleich oder besser als die vom Her-
steller geforderten oder die oder vom American Petroleum Institute festgelegten sein.
Wählen Sie ein Motoröl mit einer Viskosität aus, die der mittleren Temperatur des Orts, an dem
Sie leben, entspricht. (Fig. G)
Einbereichsöl (Monograde)
Mehrbereichöl
Demontieren Sie den Ölmessstab, wischen Sie
ihn mit einem sauberen Lappen ab und ste-
cken Sie ihn wieder in die Tanköffnung, um
den Ölstand zu prüfen. Sorgen Sie dafür, dass
der Ölmessstab nicht in den Tank fällt.
Sollte der Ölstand niedriger sein als das Mini-
mum auf dem Ölmessstab, füllen Sie mit dem
passenden Öl über die Füllöffnung auf.
Lassen Sie den Motor nicht laufen, wenn
der Ölstand zu niedrig ist, das kann den Motor beschädigen.
1 –Ölstopfen (Fig. H)
2 –Füllöffnung für Öl (Fig. H)
3 –Oberer Ölstand (Fig. H)
1 –Etikett Ölstand (Fig. E)
2 - Motorschalter (Fig. E)
3 –Warnetikett (Fig. F)
H I N WE I S
Das Ölmangelwarnsystem schaltet den
Motor aus, bevor der Ölstand sein Mi-
nimum erreichen kann. Um die Unan-
nehmlichkeiten eines unerwarteten
Stillstands des Aggregats zu vermei-
den, empfehlen wir, den Ölstand in
regelmäßigen Abständen zu prüfen.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 12
Prüfen des Benzinstandes
Verwenden Sie handelsübliches bleifreies
Benzin für Kraftfahrzeuge.
Bei zu niedrigem Benzinstand nachfüllen.
Unter bestimmten Umständen enflammt
sich Benzin oder explodiert leicht.
Füllen Sie nur an einem gut belüfteten Ort auf, nachdem Sie den Motor abgeschaltet haben.
Rauchen Sie nicht in der Nähe des Stromaggregats oder in der Nähe von Teilen, die Benzin
enthalten.
Das Benzin darf nicht aus dem Tank austreten (in der Füllöffnung darf sich kein Benzin be
finden).
Sorgen Sie dafür, dass beim Nachfüllen des Stromaggregats kein Benzin überfließt. Benzin
pfützen und Benzindämpfe können sich entflammen. Wenn Sie Benzin verschütten, müssen
Sie dafür sorgen, dass die verschmutzte Stelle ganz trocken ist, bevor Sie den Motor in Be
trieb nehmen.
Vermeiden Sie eine längere oder wiederholte Exposition der Haut mit Benzin. Lassen Sie
Kinder Benzin nicht anfassen.
Prüfen des Luftfilters
Prüfen Sie, ob das Luftfilter sauber ist und richtig
funktioniert.
Entfernen Sie die Abdeckung, die Schraube und
die Glocke des Luftfilters und nehmen Sie die Glo-
cke zum Prüfen des Filters heraus.
Reinigen oder ersetzen Sie das Filter bei Bedarf.
1.5 INBETRIEBNAHME
Bevor Sie den Stromerzeuger einschalten, müssen Sie den Anschluss des Wechselstroms abste-
cken.
a) Drehen Sie den Hahn zum Entlüften des Tanks ins Freie ganz in den Uhrzeigersinn
auf die Position „OPEN“.
H I N WE I S
Sorgen Sie dafür, dass Staub, Ver-
unreinigungen und Wasser nicht in
den Benzintank eindringen können.
Schrauben Sie den Tankdeckel nach
dem Auftanken wieder ganz fest zu.
Auf keinen Fall Gemisch oder Haus-
haltsheizöl verwenden.
Lassen Sie den Motor nicht ohne
sein Luftfilter laufen: Dabei dringt
Staub über den Vergaser ein und
verursacht frühzeitige Abnutzung
A –Schraube der Abdeckung (Fig. I)
B –Motorzugangsklappe (Fig. I)
C –Luftfilter (Fig. J)
D –Filterglocke (Fig. J)
E –Schraube des Luftfilters (Fig. J)
F –Filtermaterial (Fig. J)

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 13
1 - Hahn zum Entlüften des Tankdeckels (Fig. K)
2 –Motorschalter (Fig. L)
b) Den Schalter des Motors auf die Position „OPEN“ drehen.
c) Drehen Sie den Starter auf die Position
„CLOSE“.
1 –Schließen (Fig. M)
2 - Startergriff (Fig. M)
3 –Geschlossene Stellung (Fig. M)
d) Am Startergriff ziehen (Fig. N), bis ein
Widerstand zu spüren ist, dann auslassen.
e) Sobald der Motor warm ist, den Starter auf
die Position „START“ stellen. (Fig. O)
1 –Betrieb (Fig. O)
2 –Startergriff (Fig. O)
3 –Startposition (Fig. O)
1.6 GEBRAUCH DES MOTORS
Zum Vermeiden von Elektroschock aufgrund
einer Funktionsstörung, muss der Motor ge-
erdet werden. Der Erdungsanschluss des Mo-
tors und die externe Erdung müssen mit ei-
nem starken Kabel verbunden werden.
Wenn das Aggregat als Notstromversor
gung für Gebäude verwendet wird, muss
der An schluss zwischen dem Aggregat und dem Rest des Stromkreises einem Fach mann anver-
traut werden. Die Installation muss der lokalen Gesetzgebung und den Vorschriften für Elektrizität
entsprechen.
1 –Erdungssymbol (Fig. P)
2 –Erdungsklemme (Fig. P)
Die Nennleistung nicht überschreiten und die wiedergegebene Leistung aller ange
schlossenen Elektroausstattungen berücksichtigen.
Das für den Anschluss angegebene Stromlimit nicht überschreiten.
Den Motor nicht an einen Haushaltsstromkreis anschließen.
H I N WE I S
Sollte der Motor warm oder die Um-
gebungstemperatur hoch sein, ver-
wenden Sie den Starter nicht.
Den Startergriff nicht unkontrolliert
zurücklaufen lassen (Fig. N), son-
dern sanft mit der Hand begleiten.
Wenn der Motor nach einem Still-
stand nicht startet, muss zuerst der
Benzinstand geprüft werden.
H I N WE I S
Wenn alle Ausstattungen an die
Erdung angeschlossen sind, sicher-
stellen, dass auch der Motor ange-
schlossen wird.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 14
Gebrauch des Wechselstroms
1. Den Motor anlassen und prüfen, ob sich die grüne Anzeigelampe ein schaltet.
2. Prüfen, ob der Schalter der zu verwendenden Elektroausstattung auf „Aus“ steht und die
Ausstattung an das Stromaggregat anschließen.
3. Die Ausstattung einschalten.
A –Überlastanzeigelampe (Fig. Q)
B - Anzeigelampe des Benzinstands (Fig. Q)
C –Steckdose (Fig. R)
Die Anzeigelampen „unter Spannung“ und „Überlast“
Wenn das Stromaggregat richtig funktioniert,
schaltet sich die grüne Anzeigelampe ein. Bei
Überlastung des Aggregats (über 2 kVA) oder
beim Auftreten eines Kurzschlusses in der ange-
schlossenen Ausstattung, schaltet sich die grüne
Anzeigelampe aus und die rote Überlastanzeige-
lampe schaltet sich ein. Der Strom, der die ange-
schlossene Ausstattung speist, wird dabei unter-
brochen. Wenn sich die rote Anzeigelampe ein-
schaltet, den Motor abstellen und die Ursache der
Überlast erforschen.
1 –Überlast (ROT) (Fig. S)
2 –„Unter Spannung“ (GRÜN) (Fig. S)
Gebrauch des Gleichstroms
Die Gleichstromsteckdose dient nur zum Aufladen der Batterie (12 V).
Während des Gleichstrombetriebs den Benzinsparhahn auf „OFF“ stellen.
Zuerst das Ladekabel (Fig. T) an die Gleich stromsteckdose des Stromaggregats anschlie
ßen.
Dann das Aggregat an die Klemmen der Batterie anschließen.
Den Motor in Gang setzen.
Beim Starten des Stromaggregats
kann es vorkommen, dass sich die
rote und die grüne Anzeigelampe
gleichzeitig einschalten; wenn sich
die rote Anzeigelampe schnell wie-
der ausschaltet, ist das normal.
Bleibt sie eingeschaltet, müssen Sie
sich an den Händler, bei dem Sie
das Stromaggregat erworben ha-
ben, wenden.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 15
Um das Entstehen von Funken um die Batte
rie zu vermeiden, das Ladekabel zuerst an das
Aggregat, dann an die Batterie anschließen.
Beim Abstecken mit der Batterie beginnen.
Vor dem Anschließen des Ladekabels an die
Fahrzeugbatterie, den Erdungsleiter der Bat
terie abstecken. Den Erdungsleiter der Batte
rie nicht wieder anschließen, solange das La
dekabel angeschlossen ist. So vermeiden Sie
Kurzschlüsse und Funken bei zufälligem Kon
takt zwischen den Steckern der Batterie und
der Karosserie.
Aus der Batterie können explosive Dämpfe austreten; sie muss von Funkenquellen, Flammen
oder Zigaretten fern gehalten werden. Das Laden an einem gut belüfteten Ort ausführen.
Die Batterie enthält Säure (Elektrolyt). Jeder Kontakt mit der Haut oder den Augen verur
sacht schwere Verbrennungen. Eine Maske und Schutzkleidung verwenden.
Bei Elektrolytspritzern auf die Haut sofort mit
Wasser spülen.
Bei Spritzern in die Augen, reichlich mit flie
ßendem Wasser während mindestens 15 Mi
nuten spülen und sofort einen Arzt hinzuzie
hen.
Bei Verschlucken sofort viel Wasser oder
Milch trinken. Danach Pflanzenöl trinken und
sofort einen Arzt hinzuziehen.
Ölstandalarm
Dieser Alarm ist dazu bestimmt, Schäden am Motor
durch Ölmangel in dem Behälter zu vermeiden. Der
Alarm schaltet den Motor automatisch ab, bevor
das Maschinenöl seinen Sicherheitsmindeststand
erreichen kann. (Der Schalter des Motors ist immer
noch auf der Position „OPEN“).
Wenn der Alarm den Motor abstellt, den Starter
wieder betätigen, die Alarmanzeigelampe (Fig. V)
schaltet sich ein, der Motor startet nicht. Wenn das
passiert, Öl nachfüllen.
Achtung
A C H T UN G
Den Fahrzeugmotor nicht star-
ten, solange das Stromaggre-
gat an die Batterie angeschlos-
sen ist, dabei wird das Aggre-
gat beschädigt.
Der positive Pol des Ladekabels
darf nicht an die negative Klemme
der Batterie angeschlossen wer-
den. Die Polungen des Ladekabels
nicht umkehren, Sie riskieren
schwere Schäden an dem Strom-
aggregat oder an der Batterie.
Kinder entfernt halten.
Elektrolyt ist ein giftiges Produkt.
1 –Überlastschalter des 12 V-Stromkreises (Fig. U)
2 –Scharf gemacht (Fig. U)
3 –Ausgelöst (Fig. U)
Sie können die 12 V-Steckdose
gleichzeitig mit dem Wechsel-
stromanschluss verwenden.
Eine Überlast des Gleichstromkrei-
ses kann den Überlastschalter aus-
lösen (die Druckfeder springt wie-
der hoch). Wenn das eintritt, einige
Minuten warten und dann den
Überlastschalter drücken, um ihn
wieder scharf zu machen.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 16
1.7 STOPPEN FÜR INSTANDHALTUNGSEINGRIFFE
Vorgehensweise:
1. Alle Ausstattungen, die in Betrieb sind, stoppen und von der Stromsteckdose abziehen
(Fig. W)
2. Den Schalter des Motors (Fig. X) auf
„OFF“ stellen.
3. Sobald der Motor komplett ausgekühlt ist, das Entlüftungselement des Tankdeckels gegen
den Uhrzeigersinn auf „CLOSE“ drehen (Fig. Y).
1.8 INSTANDHALTUNG
Damit das Stromaggregat jederzeit betriebsbreit
ist, muss es regelmäßig instand gehalten und ein-
gestellt werden.
Halten Sie sich dafür bitte an die unten stehende
Tabelle.
Instandhaltungstabelle
Nehmen Sie die Instandhaltung des Aggregats in regelmäßigen Abständen (Monaten oder Stun-
den) vor.
H I N WE I S
Zum sofortigen Stoppen des Motors
den Schalter auf „CLOSE“ stellen.
A C H T UN G
Verwenden Sie ausschließlich Ori-
ginalteile oder gleichwertige Teile.
Nicht zugelassene Teile können
das Stromaggregat beschädigen.
H I N W E I S
(1). Wenn das Aggregat häufiger in schmutziger Umgebung verwendet wird, muss die Instand-
haltung öfter erfolgen.
(2). Außer wenn er über geeignetes Werkzeug verfügt oder Mechaniker ist, muss der Benutzer
die Instandhaltung des Geräts einem zugelassenen Vertreter anvertrauen. Halten Sie sich bitte an
das Handbuch.
(3). Wenn das Aggregat beruflich genutzt wird, empfehlen wir, die Betriebsstunden mitzuschrei-
ben, so dass Sie den Instandhaltungsplan einhalten können.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 17
Teil
Häufigkeit der Instandhaltung (1)
bei
jedem
Ge-
brauch
Einmal
monat-
lich oder
nach 20
Stunden
Alle 3
Monate
oder alle
50 Stun-
den
Alle
sechs
Monate
oder alle
100
Stunden
Einmal
jähr-
lich
oder
alle
200
Stun-
den
Maschinenöl
prüfen
О
ersetzen
О
О
Luftfilter
prüfen
О
reinigen
О(1)
Zündkerze
Reinigung-Einstellen
О
ersetzen
О
Brennkammer
reinigen
Alle 300 Stunden (2)
Spiel der Luft-
klappe
prüfen - einstellen
О(2)
Benzintank
und -filter
reinigen
О(2)
Benzinkreislauf
prüfen
alle 2 Jahre - bei Bedarf ersetzen
Ölwechsel
Das Altöl schnell und komplett ablassen, während
der Motor noch warm ist.
1. Die Schraube abnehmen und die Abdeckung
entfernen. (Fig. Y)
2. Den Tankdeckel entfernen.
3. Das ganze Altöl in einen Behälter laufen las
sen.
4. Das frische Öl mit dem empfohlenen Grade
einfüllen und den Ölstand prüfen.
5. Die Abdeckung wieder anbringen und an
schrauben.
Instandhaltung der Zündkerze
Empfohlene Zündkerze: A7RC oder NGK R7HSA
Damit der Motor richtig funktioniert, muss sich die Kerze in der richtigen Entfernung befinden; sie
darf nicht mit Zunder verschmutzt sein.
A C H T UN G
Vor dem Ölwechsel sicherstellen, dass
der Tankdeckel entlüftet wird und dass
der Schalter des Motors auf „CLOSE“
steht.
A C H T UN G
Im Sinne des Umweltschutzes empfeh-
len wir Ihnen, Altöl in dichten Behäl-
tern bei zugelassenen Sammelstellen
abzugeben. Schütten Sie das Altöl
nicht auf die Erde, entsorgen Sie es
nicht mit dem Hausmüll

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 18
1. Die Abdeckung der Zündkerze entfernen
(Fig. Z).
2. Die Abschirmung der Zündkerze entfernen.
3. Den Schmutz an der Basis der Zündkerze
entfernen.
4. Die Zündkerze mit einem Schlüssel entfer
nen.
B –Griff des Zündkerzenschlüssels (Fig. AA)
C –Zündkerzenschlüssel (Fig. AA)
D –Abschirmung (Fig. AA)
5. Die Zündkerze einer Sichtprüfung unterziehen. Wenn ihre Isolation rissig ist, müssen Sie sie
wegwerfen. Wenn die gebrauchte Zündkerze weiter verwendet werden soll, muss sie mit
einer Bürste gereinigt werden.
6. Messen Sie die Entfernung der Zündkerze mit einer Lehre. Sie muss sich in einem Abstand
von 0,6 mm bis 0,7 mm befinden. (Fig. AB)
7. Die Zündkerze mit der Hand wieder sorgfältig einsetzen. Das Gewinde nicht beschädigen.
8. Nach dem Anbringen einer neuen Zündkerze, mit dem Schlüssel um eine halbe Drehung
festziehen, um die Unterlegscheibe gut zu komprimieren. Wird die alte Zündkerze weiter
verwendet, nur um eine Achteldrehung bis Vierteldrehung festziehen.
9. Die Abschirmung wieder anbringen.
1.9 TRANSPORT / LAGERUNG
Um zu vermeiden, dass das Aggregat während des Transports oder der vorübergehenden Lage-
rung Benzin austreten lässt, muss es ausgeschaltet und in senkrechter Stellung gelagert werden.
Sobald der Motor komplett ausgekühlt ist, den Hahn zum Entlüften ins Freie des Tankdeckels auf
die Position „CLOSE“ drehen.
Beim Transportieren des Stromaggregats:
Sicherstellen, dass aus dem Tank kein Benzin austreten kann. (In der Füllöffnung des
Tanks darf sich kein Benzin befinden.)
Wenn sich das Aggregat in einem Fahrzeug befindet, darf der Aggregatmotor nicht an
gelassen werden. Das Aggregat aus dem Fahrzeug nehmen und nur im Freien laufen
lassen.
Beim Transportieren des Aggregats einen Aufenthalt in der Sonne vermeiden.
Bleibt dass Aggregat längere Zeit in einem geschlossenen Fahrzeug, kann die Hitze im
Fahrzeug zum Kochen des Bezins und daher zu einem Brand führen.
Fahrzeuge, die ein Stromaggregat transportieren, dürfen nicht während längerer Zeit
auf holprigen Straßen fahren. Wenn Sie auf dieser Art von Straßen fahren müssen, las
sen Sie vor der Fahrt das Benzin aus dem Tank des Aggregats ab.
Vor dem Einlagern des Stromaggregats für eine längere Zeit, folgende Schritte ausführen:
1 Prüfen, ob der Lagerort sauber und trocken ist.
A C H T UN G
Die Zündkerze muss gut befes-
tigt sein, anderenfalls wird sie
heiß und kann das Strom ag-
gregat beschädigen.
Verwenden Sie nur eine Zündkerze
mit dem richtigen Wärmewert.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 19
2 Sorgfältig das ganze Benzin auslassen:
A. Lassen Sie das Benzin in einen geeigneten
Behälter fließen.
B. Den Schalter des Motors auf die Position „OPEN“
drehen. Schrauben Sie den Entlüf tungsstopfen
(Fig. AC) des Vergasers ab und lassen Sie das
Benzin in einen geeigneten Behälter fließen.
C. Schrauben Sie die Entlüftungsschraube wieder
auf die Zünderkerzenabdeckung. Ziehen Sie 3 oder
4 Mal am Starter, um das restliche Benzin aus der
Pumpe zu entleeren.
D. Den Schalter des Motors auf die Position „OPEN“ drehen. Ziehen Sie den Entlüftungsstopfen ganz
fest.
E. Die Abdeckung der Zündkerze wieder anbringen.
3. Das Motoröl abfließen lassen.
4. Die Zündkerze entfernen und einen Suppenlöffel frisches Öl in die Brennkammer gießen. Den
Motor mehrere Umdrehungen durchführen lassen, um das Öl regelmäßig zu verteilen. Die Zünd-
kerze wieder montieren.
5. Langsam am Startergriff ziehen (Fig. AD), bis ein Widerstand zu spüren ist. Der Kolben befin-
det sich jetzt in Kompressionsposition und der Einlass- sowie der Auslasshahn sind geschlossen.
Alle diese Vorsichtsmaßnahmen beim Einlagern des Stromaggregats beugen dem Verrosten sei-
nes Inneren vor.
1.10 ERSATZTEILBESTELLUNG
Mit Originalteilen von Zipper verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind.
Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer.
H I N W E IS
Der Einbau von anderen als Originalersatzteilen
führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponen-
ten/Teilen nur Originalersatzteile verwenden
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
Unter bestimmten Umständen
entflammt sich Benzin oder ex-
plodiert leicht.
Es ist streng verboten zu rauchen
oder eine Flamme in die Nähe von
Benzin zu halten.

Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 20
Ersatzteilzeichnung und Ersatzteilliste
14
Inverter
1
15
Generatordämpfer
4
16
Bodenplatte
1
17
Motordämpfer
2
18
Linke Abdeckungsplatte
1
19
Linke Abdeckung
1
Pos.
Bezeichnung
Stk.
1
Hintere Abdeckung
1
2
Abdeckungsdämpfer
1
3
Befestigungsring hinten
1
4
Befestigungsschiene vorne
1
5
Motor
1
6
Kraftstofftank
1
7
Ölfilterdichtung
1
8
Treibstofftankverschluss
1
9
Zündungsabdeckung
1
10
Rechte Abdeckung
1
11
Vordere Verkleidung
1
12
Befestigungsring vorne
1
13
Vordere Schaltfläche
1
