Abicor Binzel FES-200 W3 User manual

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
www.binzel-abicor.com
DE Betriebsanleitung / EN Operating instructions
FR Mode d’emploi / ES Instructivo de servicio
FES-200 W3
DE Absauggerät
EN Fume Extraction System
FR Dispositif d'aspiration
ES Extractor de humos

DE - 2
FES-200 W3
DE Original Betriebsanleitung
© Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an dieser Betriebsanleitung
durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der enthaltenen Informationen oder Verbesserung dieses
Produktes erforderlich werden. Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt.
Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller.
Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit,
finden Sie auf unserer Homepage www.binzel-abicor.com
1 Identifikation DE-3
1.1 EU-Konformitätserklärung DE-3
2Sicherheit DE-6
2.1 Bestimmungsgemäße Verwendung DE-6
2.2 Pflichten des Betreibers DE-6
2.3 Spezifische Sicherheitshinweise DE-7
2.4 Netzanschluss Sicherheitshinweise DE-8
2.5 Persönliche Schutzausrüstung (PSA) DE-8
2.6 Klassifizierung der Warnhinweise DE-8
2.7 Warn- und Hinweisschilder DE-9
2.8 Angaben für den Notfall DE-9
3 Produktbeschreibung DE-9
3.1 Technische Daten DE-9
3.2 Abkürzungen DE-10
3.3 Typenschild DE-10
3.4 Verwendete Zeichen und Symbole DE-10
4 Lieferumfang DE-10
4.1 Transport DE-11
4.2 Lagerung DE-11
5 Funktionsbeschreibung DE-11
5.1 Entleerung des Staubsammelbehälters DE-13
5.2 Filterabreinigung (Rotationsabreinigung) DE-14

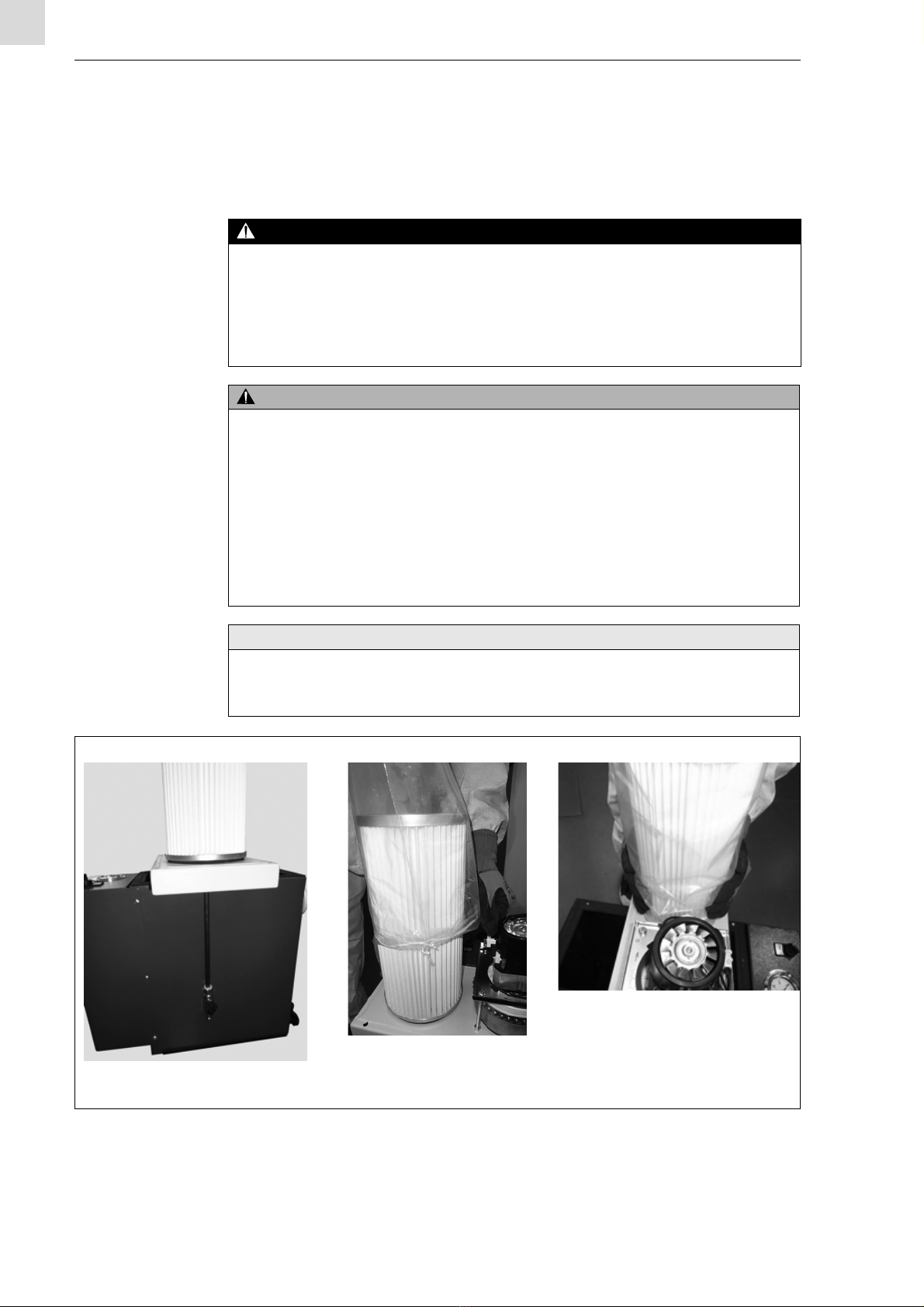

5.3 Filterpatrone wechseln DE-16
6 Inbetriebnahme DE-18
6.1 Transportieren und Aufstellen DE-18
6.2 Start-Stopp-Zange DE-19
6.3 Elektroanschluss herstellen DE-20
7 Betrieb DE-20
7.1 Bedienelemente DE-21
7.2 Nach längerem Stillstand DE-21
8 Außerbetriebnahme DE-21
8.1 Längere Außerbetriebnahme (Einlagerung) DE-21
9 Wartung und Reinigung DE-22
9.1 Prüfintervalle DE-23
10 Störungen und deren Behebung DE-24
11 Demontage DE-25
12 Entsorgung DE-26
12.1 Werkstoffe DE-26
12.2 Betriebsmittel DE-26
12.3 Verpackungen DE-26
13 Anhang DE-27
13.1 Ersatzteile DE-27
13.2 Zubehör DE-27
13.2.1 Schaltplan DE-28

FES-200 W3 1 Identifikation
DE - 3
1 Identifikation
Das Absauggerät FES-200 W3 wird in der Industrie und im Gewerbe zum Absaugen von Schweißrauch
eingesetzt. Es ist in der Ausführung Anschlussspannung 230 V erhältlich und darf nur mit Original
ABICOR BINZEL Ersatzteilen betrieben werden. Diese Betriebsanleitung beschreibt nur das Absauggerät
FES-200 W3.

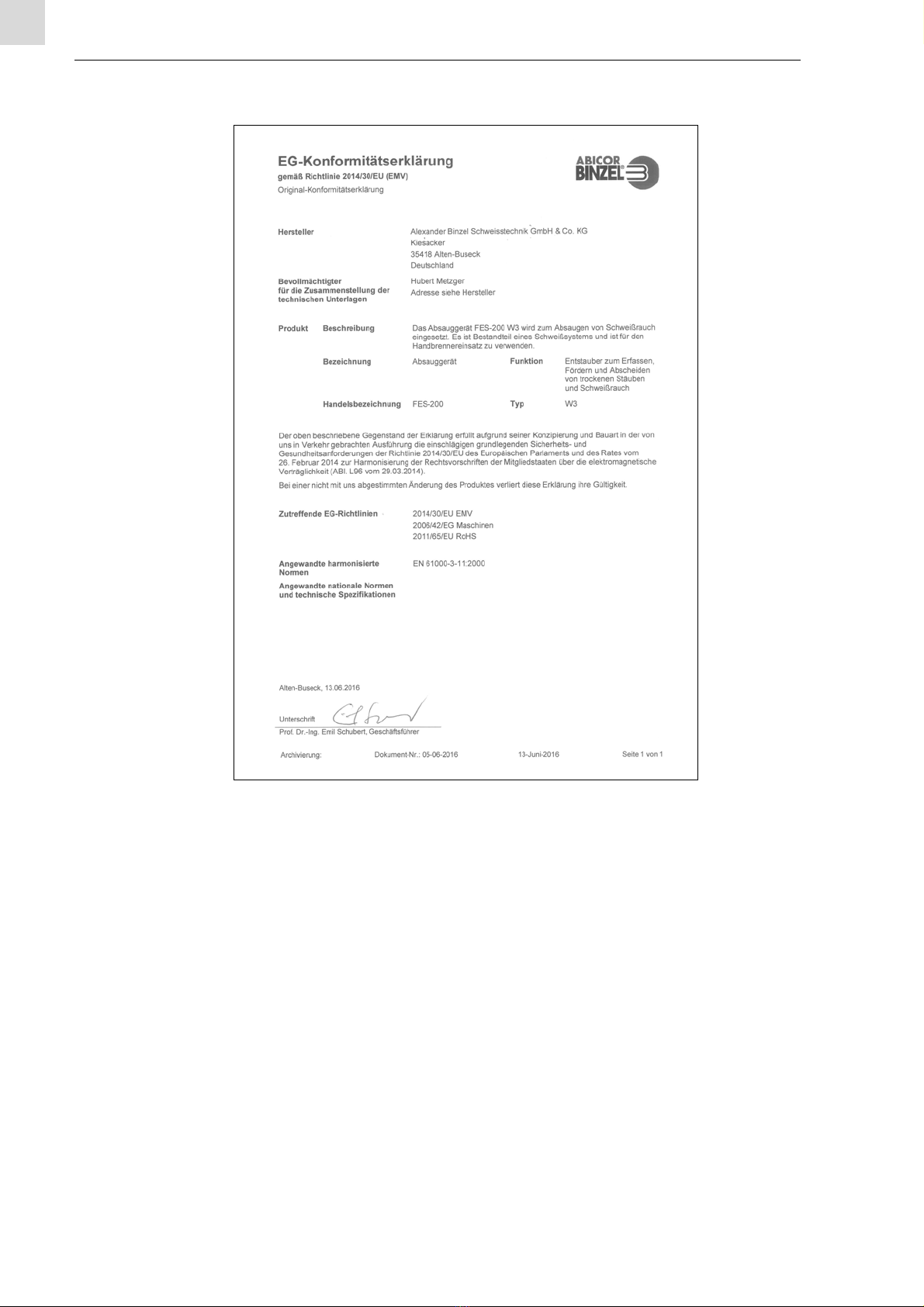

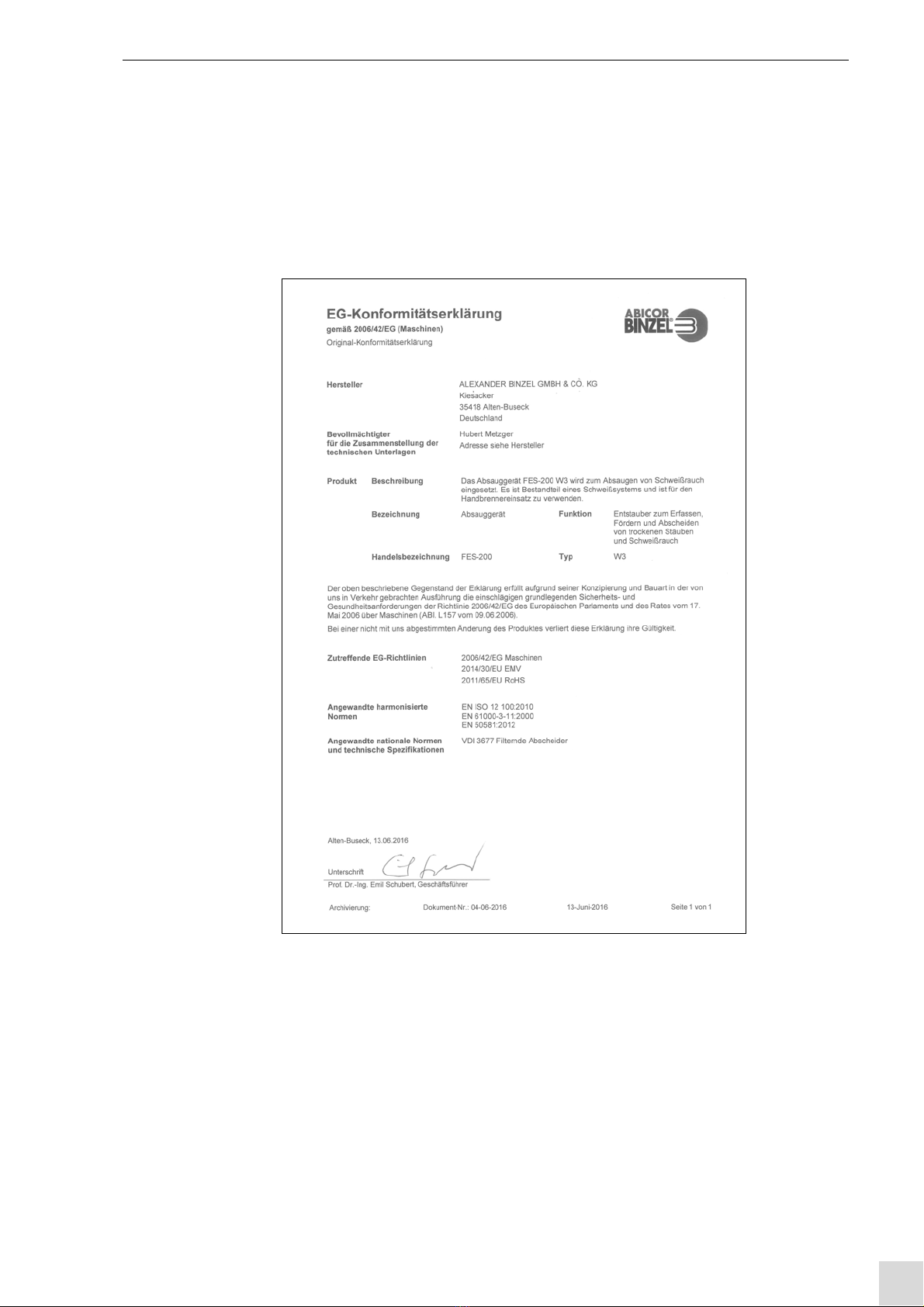

1.1 EU-Konformitätserklärung

DE - 4
1 Identifikation FES-200 W3

FES-200 W3 1 Identifikation
DE - 5

DE - 6
2Sicherheit FES-200 W3
2Sicherheit
Beachten Sie das beiliegende Dokument Sicherheitshinweise.
2.1 Bestimmungsgemäße Verwendung
• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in der Anleitung beschriebenen
Zweck in der beschriebenen Art und Weise verwendet werden. Beachten Sie dabei die Betriebs-,
Wartungs- und lnstandhaltungsbedingungen.
• Jede andere Verwendung gilt als nicht bestimmungsgemäß.
• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung sind nicht zulässig.
2.2 Pflichten des Betreibers
• Personen, die das Absauggerät benutzen oder Wartungsarbeiten daran durchführen, müssen vor dem
Gebrauch speziell eingewiesen werden.
Diese Einweisung muss den Gebrauch des Gerätes und der Substanzen für die es benutzt werden soll,
einschließlich der sicheren Entsorgung des aufgenommenen Materials beinhalten.
• Halten Sie die Betriebsanleitung zum Nachschlagen am Gerät bereit und geben Sie die
Betriebsanleitung bei Weitergabe des Produktes mit.
• Inbetriebnahme, Bedienungs- und Wartungsarbeiten dürfen nur von Fachkräften durchgeführt werden.
Eine Fachkraft ist eine Person, die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und
Erfahrungen die ihr übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann
(In Deutschland siehe TRBS 1203).
• Halten Sie andere Personen vom Arbeitsbereich fern.
• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.
• Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches und halten Sie den Arbeitsbereich sauber.
• Arbeitsschutzregeln des jeweiligen Landes. Bsp. Deutschland: Arbeitsschutzgesetz und
Betriebssicherheitsverordnung
• Vorschriften zur Arbeitssicherheit und zur Unfallverhütung
WARNUNG
Elektromagnetische Störungen
Durch den Gebrauch in Wohnbereichen.
• Nur in Industriegebieten entsprechend der DIN EN 61000-6-3 verwenden.

FES-200 W3 2Sicherheit
DE - 7
2.3 Spezifische Sicherheitshinweise
• Das Absauggerät darf nur zum Absaugen bzw. Abscheiden von Schweißrauch benutzt werden.
• Frei zugängliche Saug- und Druckluftstutzen müssen mit einem entsprechenden Schutz (z.B.
Verschlussstopfen) gesichert werden.
• Es dürfen keine Flüssigkeiten, aggressiven Gase, leicht entzündbare Medien oder glühende Partikel
(Glimmnester o.ä.) angesaugt werden.
• Das Absauggerät darf nicht im Freien unter nassen Bedingungen verwendet oder aufbewahrt werden.
• Der Einsatz des Absauggerätes beim Schweißen von ölbehafteten Metallen ist nicht zulässig.
Brandgefahr!
• Die Steckdose 115 V / 60 Hz oder 230 V / 50 Hz muss mit einer 16 A Sicherung netzseitig
abgesichert sein
• Bei notwendig werdendem Ersatz der Netz- oder Geräteanschlussleitungen, darf nicht von den vom
Hersteller angegebenen Ausführungen abgewichen werden.
• Es ist darauf zu achten, dass der Absaugschlauch nicht durch Überfahren, Quetschen, Zerren und
dergleichen beschädigt wird.
• Beim Betrieb des Schweißrauchfilters darf der in den Arbeitsraum zurückgeführte Volumenstrom
höchstens 50% der Zuluft des Aufstellungsraumes betragen. Bei freier Raumlüftung ist ein Zuluftstrom
von einmal dem Raumvolumen in einer Stunde anzunehmen. Dies bedeutet eine Luftwechselzahl von
eins pro Stunde.
Zuluftstrom [m³/h] = Raumvolumen [m³] *Luftwechselzahl [1/h]
Beispiel: Beim Betrieb eines ABICOR BINZEL Schweißrauchfilters mit einem Nennvolumenstrom von
200 m³/h muss also die gleiche Frischluftmenge zugeführt werden. Dies ist bei natürlicher Lüftung
gegeben, wenn das Arbeitsraumvolumen mindestens 2000 m³ (z.B.: 58 m² Fläche mal 3,5 m
Raumhöhe) beträgt.
GEFAHR
Explosionsgefahr durch Arbeiten mit Schweißspray
Während des Betriebs ist folgendes zu beachten:
• Beachten Sie die Gefahren- und Sicherheitshinweise des Sicherheitsdatenblattes für das zu
verwendende Schweißspray.
• Absauggerät vor dem Einsprühen der Werkstücke mit Schweißspray ausschalten.
• Saugen Sie den Sprühnebel nicht in das Absauggerät ein. Dieser kann, im heißen Gerät
explosionsfähige/entzündbare Dampf/Luftgemische bilden.
WARNUNG
Gesundheitsgefährdung durch gesundheitsschädlichen Staub
Vor und während des Betriebs ist folgendes zu beachten:
• Das Absauggerät enthält ab dem ersten Gebrauch gesundheitsschädlichen Staub.
• Leerungs- und Wartungsvorgänge dürfen nur durch befähigte Personen (in Deutschland siehe
TRBS 1203) mit entsprechender Schutzausrüstung erfolgen.
• Das Absauggerät darf nicht ohne das Filtrationssystem betrieben werden.
• Das Absauggerät darf nicht mit geöffnetem Staubsammelbehälter betrieben werden.
• Während des Betriebes und des Abreinigungsvorganges ist das komplette Absauggerät geschlossen
zu halten.
HINWEIS
• Es ist darauf zu achten, dass der Absaugschlauch nicht durch Überfahren, Quetschen, Zerren und
dergleichen beschädigt wird.

DE - 8
2Sicherheit FES-200 W3
2.4 Netzanschluss Sicherheitshinweise
• Die Netzanschlussleitung ist regelmäßig auf Anzeichen einer Beschädigung oder Alterung zu
untersuchen.
• Das Absauggerät darf nur mit unbeschädigter Netzanschlussleitung betrieben werden.
• Der Austausch der Netzanschlussleitung und des Netzsteckers darf nur durch befähigte Personen (in
Deutschland siehe TRBS 1203) erfolgen.
• Beim Ersetzen des Netzsteckers der Netzanschlussleitung müssen der Spritzwasserschutz und die
mechanische Festigkeit sichergestellt bleiben.
• Zum Ersatz des Netzanschlusskabels darf nur ein gummiertes Kabel des Typs H07RN-F3G1,5
verwendet werden.
2.5 Persönliche Schutzausrüstung (PSA)
Um Gefahren für den Nutzer zu vermeiden wird in dieser Anleitung das Tragen von persönlicher
Schutzausrüstung (PSA) empfohlen.
• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3, Schutzhandschuhen und
Sicherheitsschuhen.
2.6 Klassifizierung der Warnhinweise
Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und
werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit
bedeuten sie folgendes:
HINWEIS
• Es ist darauf zu achten, dass die Netzanschlussleitung nicht durch Überfahren, Quetschen, Zerren und
dergleichen beschädigt wird.
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste
Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können schwere
Verletzungen die Folge sein.
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte oder
geringfügige Verletzungen die Folge sein.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an der
Ausrüstung die Folge sein können.

FES-200 W3 3 Produktbeschreibung
DE - 9
2.7 Warn- und Hinweisschilder
Am Produkt befinden sich folgende Warn- und Hinweisschilder:
2.8 Angaben für den Notfall
Unterbrechen Sie im Notfall sofort folgende Versorgungen:
•Strom
Weitere Maßnahmen entnehmen Sie der Betriebsanleitung Stromquelle oder der Dokumentation weiterer
Peripheriegeräte.
3 Produktbeschreibung
3.1 Technische Daten
Symbol Bedeutung
Betriebsanleitung lesen und beachten!
WARNUNG
Gefahren durch nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen, Tiere und
Sachwerte ausgehen.
• Gerät ausschließlich bestimmungsgemäß verwenden.
• Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder verändern.
• Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203) verwenden.
Anschlussspannung 230 V 115 V
Antriebsleistung 1,0 kW
Nennfrequenz 50 Hz 60 Hz
Filterfläche 0,8 m2
Anschluss-Durchmesser 50 mm
Max. Unterdruck 19.000 Pa
Min. Unterdruck 14.500 Pa
Max. Luftvolumenstrom 200 m³/h
Min. Luftvolumenstrom 50 m³/h
Schalldruckpegel LpA1
1gemessen nach Hüllkörperverfahren gem. DIN EN ISO 3744
65 dB(A)
Max. Luftdruck 4bar
Gewicht 24 kg
Abmaße (lxbxh) 630 x 210 x 590
Tab. 1 Allgemeine Angaben
Temperatur der Umgebungsluft +5 °C bis + 25 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 2 Umgebungsbedingungen im Betrieb

DE - 10
4 Lieferumfang FES-200 W3
3.2 Abkürzungen
3.3 Typenschild
Das Absauggerät FES-200 W3 ist mit einem Typenschild gekennzeichnet:
Beachten Sie für alle Rückfragen folgende Angaben:
• Gerätetyp, Gerätenummer, Baujahr
3.4 Verwendete Zeichen und Symbole
In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
4Lieferumfang
Ausrüst- und Verschleißteile separat bestellen.
Bestelldaten und Identnummern der Ausrüst- und Verschleißteile, entnehmen Sie den aktuellen
Bestellunterlagen. Kontakt für Beratung und Bestellung finden Sie im Internet unter www.binzel-abicor.com.
Lagerung im geschlossenen Raum, Temperatur der Umgebungsluft +5 °C bis + 25 °C
Transport, Temperatur der Umgebungsluft - 15 °C bis + 40 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 3 Umgebungsbedingungen Transport und Lagerung
FES Absauggerät (Fume Extraction System)
Tab. 4 Abkürzungen
Abb. 1 Typenschild
Symbol Beschreibung
• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen
Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen
1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind
• Absauggerät mit Netzanschluss 115V / 230V • Absaugschlauch (l=5,00 m)
• Gummi-Anschlussstück • Staubsammelbeutel (10 Stück)
Tab. 5 Lieferumfang

FES-200 W3 5 Funktionsbeschreibung
DE - 11
4.1 Transport
Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen
während des Transportes nicht auszuschließen.
4.2 Lagerung
Umgebungsbedingungen der Lagerung im geschlossenen Raum siehe:
Tab. 3 Umgebungsbedingungen Transport und Lagerung auf Seite DE-10
5 Funktionsbeschreibung
Das Absauggerät FES-200 W3 ist Bestandteil eines Schweißsystems und ist für den Handbrennereinsatz
zu verwenden. Das Gerät entspricht der Schweißrauchabscheideklasse W3. Es ist geeignet zum
Abscheiden der Rauche beim Schweißen bzw. thermischem Schneiden von Stählen mit einem
Legierungsanteil von z.B. Nickel und Chrom <30% und hochwertigen Stählen. Beachten Sie die Betriebs-,
Wartungs- und lnstandhaltungsbedingungen.
Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!
Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!
Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort mit dem letzten Spediteur in
Verbindung! Bewahren Sie die Verpackung auf zur eventuellen Überprüfung durch den Spediteur.
Verpackung für den
Rückversand
Verwenden Sie nach Möglichkeit die Originalverpackung und das Originalverpackungsmaterial. Bei
auftretenden Fragen zur Verpackung und Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem
Lieferanten, Spediteur oder Transporteur.
Tab. 6 Transport
GEFAHR
Brandgefahr
Beim Aufstellen und Betreiben des Absauggerätes ist folgendes zu beachten:
• Das Absaugen von Schweißrauch beim Schweißen von ölbenetzten Teilen ist nicht zulässig.
• Das Aufstellen bzw. der Betrieb in den Staub- sowie Gas-Ex-Bereichen ist nicht zulässig.
VORSICHT
• Vor Inbetriebnahme ist zu kontrollieren, ob die auf dem Typenschild angegebene Betriebsspannung
der Netzspannung übereinstimmt.
HINWEIS
• Absauggerät FES-200 W3 nur in Räumen mit ausreichender Belüftung verwenden.
• Im Absauggerät ist eine Sicherheitseinrichtung zur Überwachung des abzusaugenden
Mindestluftvolumenstromes eingebaut. Die Überwachung erfolgt durch ein Manometer. Auf der Skala
ist der Punkt gekennzeichnet, bei dem der Mindestvolumenstrom erreicht wird. Zeigt das Manometer
einen größeren Unterdruck (>180mbar) an, so ist eine Filterabreinigung durchzuführen.

DE - 12
5 Funktionsbeschreibung FES-200 W3
Beim Schweißen entsteht gesundheitsgefährdender Rauch. Ein im Filtergehäuse befindlicher Dauerfilter
scheidet die in der eingesaugten Luft befindlichen Schweißrauchpartikel ab. Die gereinigte Luft wird über
den Abluftkasten (12) in den Raum zurückgeführt.
Bei Unterschreitung des Mindestvolumenstromes geht die Manometeranzeige (10) hoch, und es ertönt ein
akustisches Signal. Darufhin muss eine Druckluftabreinigung des Filters durchgeführt werden. Durch die
Abreinigung werden die Filterelemente vom Rauchbelag befreit und aufgefrischt.
Der abgeschiedene Staub wird im Staubsammelbehälter (8) gesammelt.
Das FES-200 W3 ist mit einer Start-Stopp-Automatik ausgerüstet. Die Start-Stopp-Zange ermöglicht das
automatische Einschalten des Absauggerätes durch Befestigen am Schlauchpaket des Schweißbrenners.
Ein Wippschalter (11) dient zum Ein-- und Ausschalten des Absauggerätes.

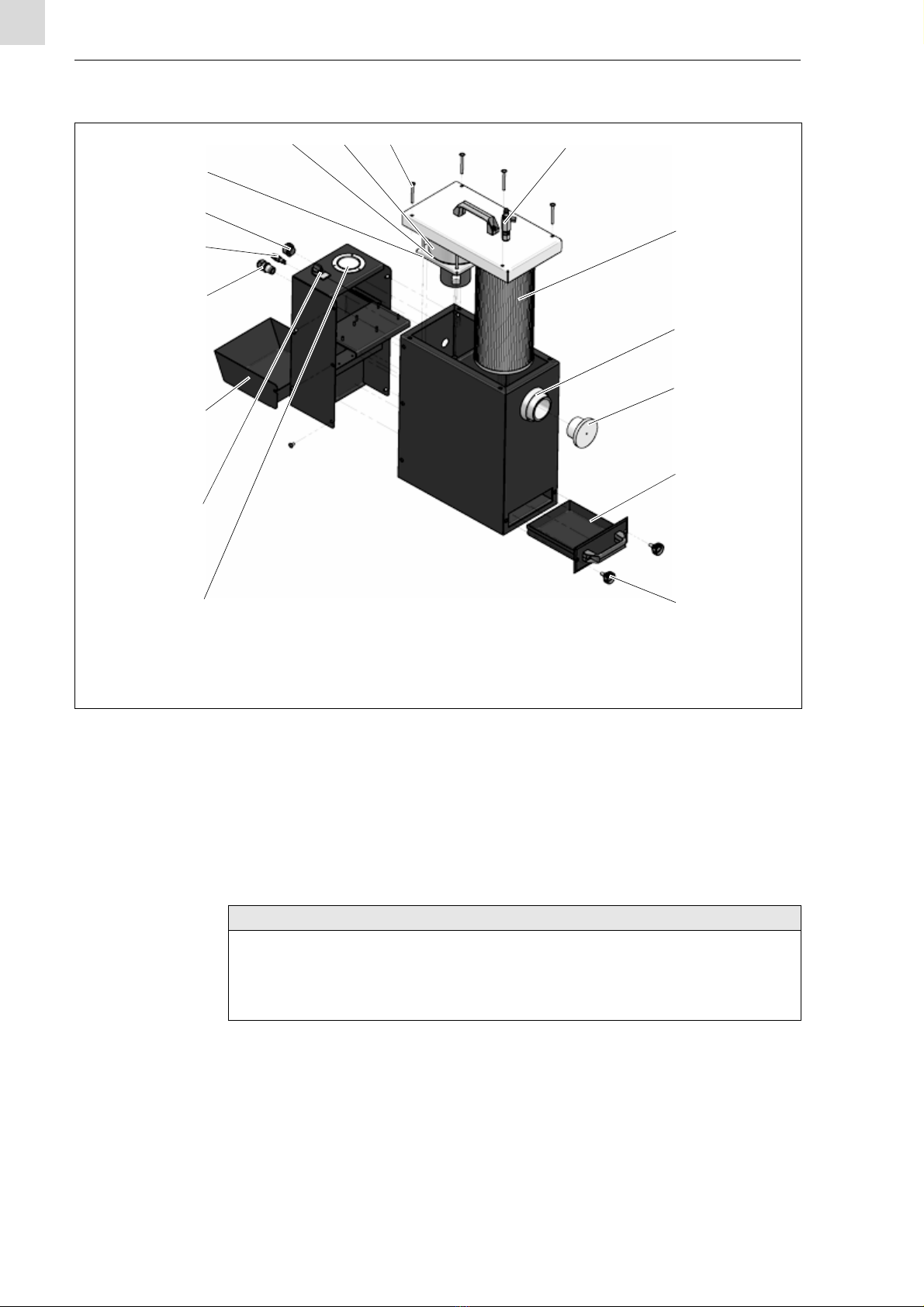

1Gummidichtung
2Turbine
3Befestigungsschrauben
4Druckluftanschluss für Abreinigung
mit Druckbegrenzungsventil
5Filterpatrone
6Anschluss Saugschlauch
(Ansaugstutzen)
7Verschlussstopfen
8Staubsammelbehälter
9Rändelmutter
10 Manometer
11 Wippschalter (Manuell-0-Auto)
12 Abluftkasten
13 Anschluss Stromkabel
14 Spannungsschutzschalter
15 Anschluss Start-Stopp-Zange
16 Kontermutter
Abb. 2 Funktionsbeschreibung
123 4
5
6
7
8
9
10
11
12
13
14
15
16
HINWEIS
• Der Staubsammelbehälter (8) ist vor und nach jeder Filterabreinigung zu entleeren.
• Nach jedem Einsatz ist eine Kontrolle des Staubsammelbehälters durchzuführen.
• Bei mehr als 2/3 Füllhöhe ist der Staubsammelbehälter nach Vorschrift zu entleeren.
5.1 Entleerung des Staubsammelbehälters auf Seite DE-13

FES-200 W3 5 Funktionsbeschreibung
DE - 13
5.1 Entleerung des Staubsammelbehälters
Gehen Sie wie folgt vor:
Abb. 2 Funktionsbeschreibung auf Seite DE-12
1Schalten Sie das Absauggerät am Wippschalter (11) (Stellung 0) aus.
2Warten Sie nach dem Stillstand des Absauggerätes (ca. eine Minute) bis sich der Staub im Absauggerät
abgesetzt hat.
3Schrauben Sie die Rändelmuttern (9) des Staubsammelbehälters (8) ab.
4Ziehen Sie den Staubsammelbehälter (8) vorsichtig heraus.
5Schieben Sie den gefüllten Staubsammelbehälter (8) in den mitgelieferten Staubsammelbeutel und
verschließen Sie diesen.
6Drehen Sie den Staubsammelbehälter (8) um, so dass der Staub sich in den Staubsammelbeutel entleert.
7Öffnen Sie vorsichtig den Staubsammelbeutel und entnehmen Sie den Staubsammelbehälter (8).
8Verschließen Sie den Staubsammelbeutel fest.
9Reinigen Sie den Staubsammelbehälter (8) mit einem feuchten Einwegtuch.
10Reinigen Sie den Bereich für den Staubsammelbehälter (8) mit einem feuchten Einwegtuch.
11 Schieben Sie den leeren Staubsammelbehälter (8) in das Absauggerät.
12 Verschließen Sie den Staubsammelbehälter (8) indem Sie die Rändelmuttern (9) an das Absauggerät
schrauben.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Ziehen Sie den Netzstecker.
VORSICHT
• Vor Wartungs- und Reinigungsarbeiten sind geeignete Vorsichtsmaßnahmen zu treffen.
• Das Absauggerät darf nur in Bereichen mit örtlich gefilterter Zwangsentlüftung gewartet und gereinigt
werden.
• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre persönliche Schutzausrüstung.
• Die persönliche Schutzausrüstung besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske
Klasse P3, Schutzhandschuhen und Sicherheitsschuhen.
• Beim Umfüllen des ausgeschiedenen Staubes in den Staubsammelbehälter, dürfen sich keine
Personen ohne Schutzausrüstung in der näheren Umgebung befinden.

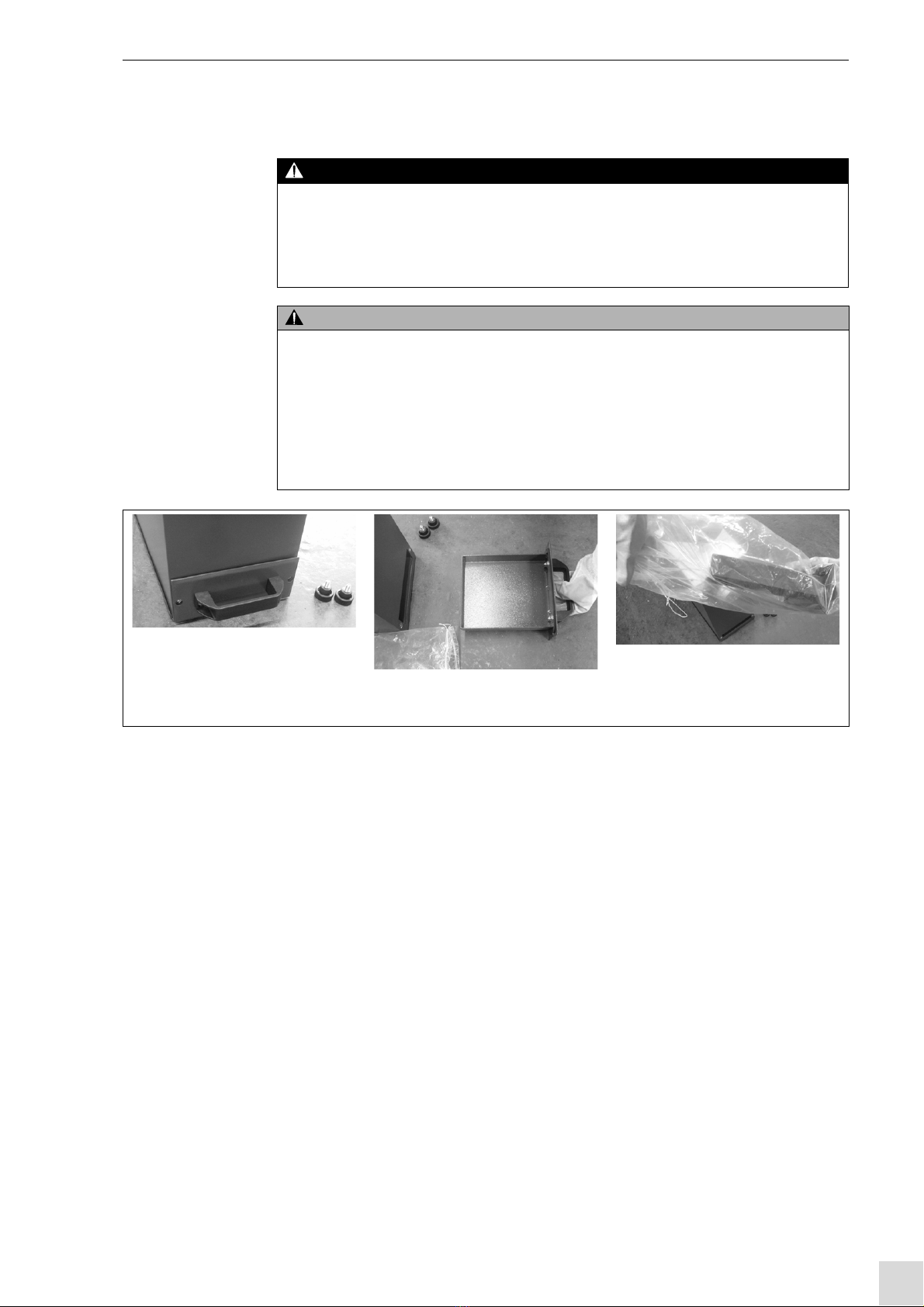

1Rändelmuttern von Staubsammelbehälter
abschrauben
2Staubsammelbehälter vorsichtig
herausziehen
3Staubsammelbehälter in mitgelieferten
Staubsammelbeutel schieben und
verschließen
Abb. 3 Entleerung des Staubsammelbehälters

DE - 14
5 Funktionsbeschreibung FES-200 W3
13 Entsorgen Sie den Staubsammelbeutel und das Einwegtuch entsprechend den örtlichen Bestimmungen.
12 Entsorgung auf Seite DE-26
5.2 Filterabreinigung (Rotationsabreinigung)
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Trennen Sie die Druckluftzufuhr vom Druckluftanschluss.
• Ziehen Sie den Netzstecker.
VORSICHT
• Vor Wartungs- und Reinigungsarbeiten sind geeignete Vorsichtsmaßnahmen zu treffen.
• Das Absauggerät darf nur in Bereichen mit örtlich gefilterter Zwangsentlüftung gewartet und gereinigt
werden.
• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre persönliche Schutzausrüstung.
• Die persönliche Schutzausrüstung besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske
Klasse P3, Schutzhandschuhen und Sicherheitsschuhen.
• Beim Umfüllen des ausgeschiedenen Staubes in den Staubsammelbehälter, dürfen sich keine
Personen ohne Schutzausrüstung in der näheren Umgebung befinden.
HINWEIS
• Dieser Vorgang ist in den Stillstandszeiten durchzuführen.
• Verwenden Sie nur trockene und ölfreie Druckluft (max. 4 bar).
• Liegt der Eingangsdruck > 5 bar, entweicht der Überdruck seitlich durch das Druckbegrenzungsventil.
1Verschlussstopfen 2Filterabreinigung (Rotationsabreinigung) 3Druckluftanschluss
4Ventilhebel
Abb. 4 Filterabreinigung
1
2
34

FES-200 W3 5 Funktionsbeschreibung
DE - 15
Gehen Sie wie folgt vor:
Abb. 2 Funktionsbeschreibung auf Seite DE-12
1Stellen Sie das Absauggerät auf den Boden.
2Schalten Sie das Absauggerät am Wippschalter (11) (Stellung 0) aus.
3Warten Sie nach dem Stillstand des Absauggerätes (ca. eine Minute) bis sich der Staub im Absauggerät
abgesetzt hat.
4Entfernen Sie den Saugschlauch am Ansaugstutzen (6).
5Verschließen Sie den Ansaugstutzen (6) mit dem mitgelieferten Verschlussstopfen (7).
6Schließen Sie die bauseitige Druckluft an.
Abb. 4 Filterabreinigung auf Seite DE-14
7Öffnen Sie den Ventilhebel (4) am Druckluftanschluss.
Die Druckluft bewirkt eine Rotation der Reinigungsdüse innerhalb der Feinfilterpatrone. Durch manuelle Auf-
und Abwärtsbewegungen des Rohres wird der Filter von oben bis unten vom Rauchbelag befreit und
aufgefrischt. Der abgeschiedene Staub wird im Staubsammelbehälter gesammelt.
8Warten Sie nach dem Stillstand des Absauggerätes (ca. eine Minute) bis sich der Staub im Absauggerät
abgesetzt hat.
9Schrauben Sie die Rändelmuttern (9) des Staubsammelbehälters (8) ab.
10Ziehen Sie den Staubsammelbehälter (8) vorsichtig heraus.
11 Entleeren Sie den abgeschiedenen Staub aus dem Staubsammelbehälter (8) in den mitgelieferten
Staubsammelbeutel und verschließen Sie diesen.
5.1 Entleerung des Staubsammelbehälters auf Seite DE-13
HINWEIS
• Der Staubsammelbehälter (8) ist vor und nach jeder Filterabreinigung zu entleeren.
• Sollte sich nach der Filterabreinigung die Saugleistung nicht verändern, ist ein Filterwechsel
durchzuführen.

DE - 16
5 Funktionsbeschreibung FES-200 W3
5.3 Filterpatrone wechseln
Nach längeren Betriebszeiten setzt sich der Filter durch das Eindringen von feinstem Staub langsam zu.
Auch eine Filterabreinigung kann diesen Staub nicht mehr entfernen. Der Filter muss gegen einen neuen
ausgetauscht werden.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Trennen Sie die Druckluftzufuhr vom Druckluftanschluss.
• Ziehen Sie den Netzstecker.
VORSICHT
• Vor Wartungs- und Reinigungsarbeiten sind geeignete Vorsichtsmaßnahmen zu treffen.
• Das Absauggerät darf nur in Bereichen mit örtlich gefilterter Zwangsentlüftung gewartet und gereinigt
werden.
• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre persönliche Schutzausrüstung.
• Die persönliche Schutzausrüstung besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske
Klasse P3, Schutzhandschuhen und Sicherheitsschuhen.
• Beim Umfüllen des ausgeschiedenen Staubes in den Staubsammelbehälter, dürfen sich keine
Personen ohne Schutzausrüstung in der näheren Umgebung befinden.
• Das Reinigen der Filterpatrone im ausgebauten Zustand durch Ausblasen mit Druckluft oder
Ausklopfen ist nicht zulässig.
HINWEIS
• Der Filterwechsel muss durchgeführt werden, wenn nach mehrfachem Abreinigen immer noch ein
Unterdruck von >180 mbar erreicht wird und kein anderer Fehler oder Grund erkennbar ist.
• Dieser Vorgang ist in den Stillstandszeiten durchzuführen.
1Deckel auf Absauggerät ablegen 2Staubsammelbeutel über Filterpatrone
ziehen
3Filterpatrone lösen
Abb. 5 Filterwechsel

FES-200 W3 5 Funktionsbeschreibung
DE - 17
Gehen Sie wie folgt vor:
Abb. 2 Funktionsbeschreibung auf Seite DE-12
1Stellen Sie das Absauggerät auf den Boden.
2Schalten Sie das Absauggerät am Wippschalter (11) (Stellung 0) aus.
3Warten Sie nach dem Stillstand des Absauggerätes (ca. eine Minute) bis sich der Staub im Absauggerät
abgesetzt hat.
4Lösen Sie die Befestigungsschrauben (3) am Deckel und heben diesen nach oben ab.
5Legen Sie den Deckel vorsichtig auf dem Absauggerät ab, sodass die Filterpatrone nach oben zeigt.
6Ziehen Sie die Rotationsabreinigung vorsichtig nach unten.
7Stülpen Sie den Staubsammelbeutel über die Filterpatrone (5) und ziehen Sie diesen bis zum Deckel.
8Lösen Sie die Filterpatrone (5) durch eine Drehung nach Links (Gegenuhrzeigersinn).
9Nehmen Sie die Filterpatrone (5) ab und schieben diese ganz in den Staubsammelbeutel.
10Verschließen Sie den Staubsammelbeutel fest.
11 Reinigen Sie die Dichtungsfläche am Deckel mit einem feuchten Einwegtuch.
12 Entsorgen Sie den Staubsammelbeutel und das Einwegtuch entsprechend den örtlichen Bestimmungen.
12 Entsorgung auf Seite DE-26
13 Setzen Sie die neue Filterpatrone (5) mit den Bolzen und der Moosgummidichtung in die Verriegelung.
14 Drücken Sie die Filterpatrone (5) leicht nach unten in die Verriegelung.
15 Arretieren Sie die Filterpatrone (5) durch eine Drehung nach Rechts (Uhrzeigersinn).
16 Kontrollieren Sie, dass die Filterpatrone an allen Verrieglungspunkten arretiert ist.
17 Setzen Sie den Deckel mit der montierten neuen Filterpatrone in das Absauggerät.
18 Ziehen Sie die Befestigungsschrauben (3) an.
4Staubsammelbeutel fest verschließen 5neue Filterpatrone in Verriegelung setzen 6Kontrolle der Verriegelungspunkte
Abb. 6 Filterpatrone abnehmen
HINWEIS
• Halten Sie die neue Filterpatrone für den Einbau nur am Filterboden fest, da sonst die Gefahr besteht,
das dass Filtermaterial beschädigt und die Filterpatrone unbrauchbar wird.
HINWEIS
• Achten Sie darauf, dass kein Kabel oder Schlauch abgeknickt, eingeklemmt oder beschädigt wird.

DE - 18
6 Inbetriebnahme FES-200 W3
6 Inbetriebnahme

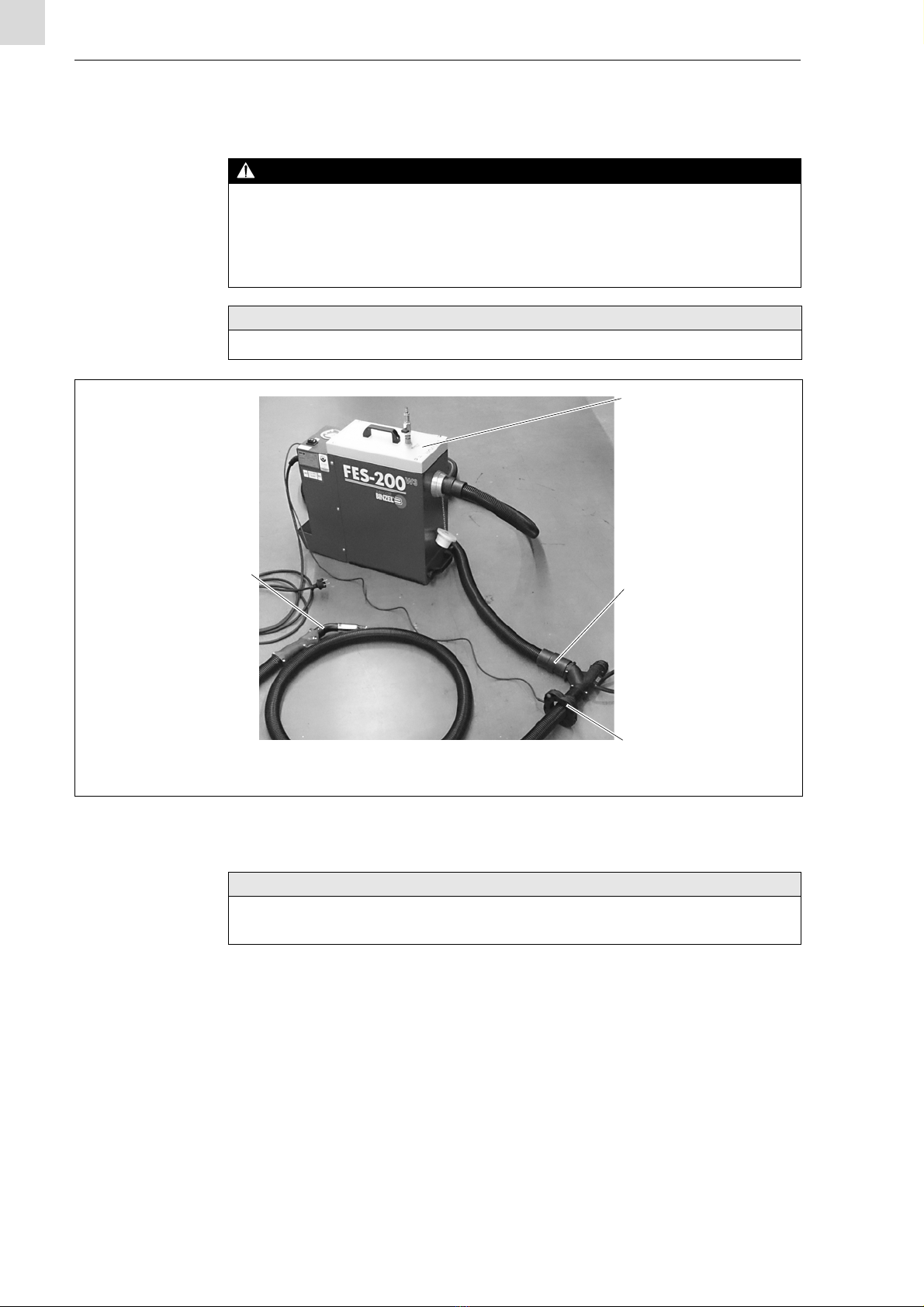

1Brennersystem (4), Schlauch und Gummistutzen mit Absauggerät verbinden.
2Start-Stopp-Zange (3) an Absauggerät (1) anschließen und am Absaugschlauch (2) (Schlauchpaket)
des Brennersystems (4) befestigen. (Option)
3Abreinigung an der Druckluft anschließen.
4Netzstecker einstecken.
6.1 Transportieren und Aufstellen
Wählen Sie den Standort so aus, dass eine kurze und geradlinige Führung des Saugschlauches erreicht wird
und dieser sich nicht im Bewegungsraum des Mitarbeiters befindet.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Ziehen Sie den Netzstecker.
HINWEIS
• Das Absauggerät ist auf einer ebenen Fläche in Arbeitsplatznähe aufzustellen.
1Absauggerät FES-200 W3
2Absaugschlauch (Schlauchpaket)
3Start-Stopp-Zange 4-polig (abweichende
Darstellung möglich)
4Brennersystem
Abb. 7 Inbetriebnahme
1
2
3
4
HINWEIS
• Achten Sie bei der Befestigung der Start-Stopp-Zange (3) darauf, dass der rote Punkt in Richtung des
Brennersystems zeigt.

FES-200 W3 6 Inbetriebnahme
DE - 19
6.2 Start-Stopp-Zange
Die Start-Stopp-Zange ermöglicht das automatische Einschalten der FES-200 beim Starten des
Schweißvorganges.
Montieren der Start-Stopp-Zange:
1Steckverbinder mit dem FES-200 W3 verbinden.
2Start-Stopp-Zange (3) um das Schlauchpaket des Rauchgas-Absaugbrenners legen.
3Wippschalter (2) auf Stellung Auto stellen.
Bei Beginn des Schweißvorganges startet das FES-200 W3 automatisch.
4Schalten Sie das Absauggerät am Wippschalter (2) ein.
• Manuell = ständiger Betrieb
• 0 = Aus
• Auto = Start-Stopp-Zange ist in Funktion (Absauggerät läuft nur wenn geschweißt wird, und läuft noch
eine voreingestellte Zeit von ca. 1 Minute nach).
1Manometer 2Wippschalter (Manuell-0-Auto) 3Start-Stopp-Zange 4-polig (abweichende Darstellung möglich)
Abb. 8 Start-Stopp-Zange
12
3
HINWEIS
• Um die Lebensdauer des Absauggerätes zu erhöhen sollte die Autofunktion eingeschaltet werden.
• Sobald eine erhöhte Rauchkonzentration im Arbeitsbereich festzustellen ist:
• Schweißvorgang beenden.
• Vor Inbetriebnahme ist eine Funktionsprüfung erforderlich.

DE - 20
7 Betrieb FES-200 W3
6.3 Elektroanschluss herstellen
Netzkabel und Netzstecker sind bereits montiert. Netzspannung und Absicherung entnehmen Sie:
3.1 Technische Daten auf Seite DE-9
3.3 Typenschild auf Seite DE-10
1Netzstecker einstecken.
7 Betrieb
Abb. 9 Bedienelemente auf Seite DE-21
1Netzstecker in Steckdose stecken
2Das Absauggerät am Wippschalter (2) auf Stellung Manuell schalten.
WARNUNG
Stromschlag
Gefährliche Spannung durch fehlerhafte Kabel.
• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation
und Beschädigungen.
• Tauschen Sie schadhafte, deformierte oder verschlissene Teile aus.
WARNUNG
Gesundheitsgefährdung durch gesundheitsschädlichen Staub
Vor und während des Betriebs ist folgendes zu beachten:
• Das Absauggerät darf nicht mit geöffnetem Staubsammelbehälter betrieben werden.
• Während des Betriebes und des Abreinigungsvorganges ist das komplette Absauggerät geschlossen
zu halten.
• Das Öffnen des Deckels und des Staubsammelbehälters darf frühestens eine Minute nach Abschalten
des Absauggerätes erfolgen.
HINWEIS
• Absauggerät FES-200 W3 nur in Räumen mit ausreichender Belüftung verwenden.
• Nach jedem Einsatz ist eine Kontrolle des Staubsammelbehälters durchzuführen.
• Bei mehr als 2/3 Füllhöhe ist der Staubsammelbehälter nach Vorschrift zu entleeren.
5.1 Entleerung des Staubsammelbehälters auf Seite DE-13
