Abicor Binzel xFUME FLEX User manual

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
www.binzel-abicor.com
DE Betriebsanleitung
EN Operating instructions
FR Mode d'emploi
ES Manual de instrucciones
xFUME® FLEX
DE Niedrigvakuum-Rauchgas-Absauggerät
EN Low-vacuum fume extraction system
FR Dispositif d'aspiration de gaz de combustion
à vide faible
ES Extractor de humos para gases de combustión
de bajo vacío

DE - 2
xFUME FLEX
DE Original Betriebsanleitung
1 Identifikation................................................................................................................................ DE-3
1.1 Kennzeichnung.................................................................................................................................. DE-3
1.2 Konformitätserklärung....................................................................................................................... DE-3
1.3 Typenschild ........................................................................................................................................ DE-4
1.4 Verwendete Zeichen und Symbole ................................................................................................. DE-4
1.5 Klassifizierung der Warnhinweise ................................................................................................... DE-4
2 Sicherheit........................................................................................................................................ DE-5
2.1 Bestimmungsgemäße Verwendung ................................................................................................. DE-5
2.2 Pflichten des Betreibers..................................................................................................................... DE-5
2.3 Warn- und Hinweisschilder .............................................................................................................. DE-6
2.4 Produktspezifische Sicherheitshinweise........................................................................................... DE-6
2.5 Sicherheitshinweise zum elektrischen Netzanschluss .................................................................... DE-7
2.6 Persönliche Schutzausrüstung .......................................................................................................... DE-7
2.7 Angaben für den Notfall.................................................................................................................. DE-7
3 Lieferumfang ................................................................................................................................ DE-7
4 Produktbeschreibung ............................................................................................................... DE-8

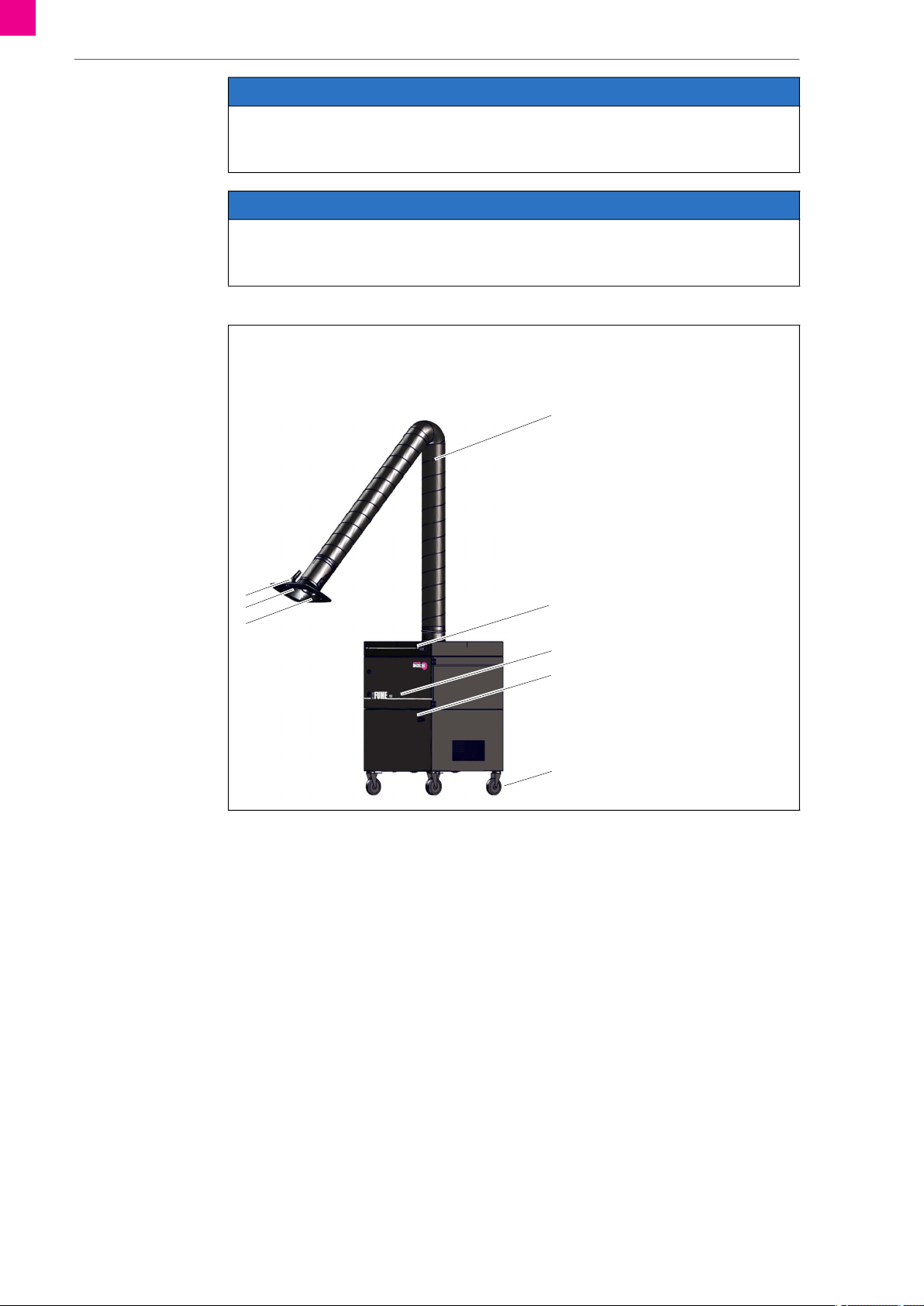

4.1 Aufbau und Funktion.........................................................................................................................DE-8
4.2 Technische Daten .............................................................................................................................. DE-8
5 Transport und Aufstellung ...................................................................................................... DE-9
6 Inbetriebnahme.........................................................................................................................DE-10
6.1 Absaugarm montieren ....................................................................................................................DE-10
6.2 Netzanschluss herstellen ................................................................................................................DE-12
6.3 Volumenstrom regeln ......................................................................................................................DE-13
7 Betrieb...........................................................................................................................................DE-13
8 Außerbetriebnahme................................................................................................................DE-14
9 Wartung und Reinigung.........................................................................................................DE-15
9.1 Wartungs- und Reinigungsintervalle..............................................................................................DE-16
9.2 Vorfilter tauschen.............................................................................................................................DE-16
9.3 Hauptfilter tauschen........................................................................................................................DE-17
9.4 Äußere Oberflächen reinigen........................................................................................................DE-17
9.5 Absaugarm tauschen......................................................................................................................DE-18
10 Störungen und deren Behebung........................................................................................DE-19
11 Demontage..................................................................................................................................DE-19
12 Entsorgung...................................................................................................................................DE-20
12.1 Schweißstaub entsorgen ................................................................................................................DE-20
12.2 Werkstoffe entsorgen......................................................................................................................DE-20
12.3 Betriebsmittel entsorgen..................................................................................................................DE-20
12.4 Verpackungen .................................................................................................................................DE-20
13 Schaltplan .................................................................................................................................... DE-21

xFUME FLEX 1 Identifikation
DE - 3
1 Identifikation
Das Rauchgas-Absauggerät xFUME FLEX wird zum Absaugen von Schweiß-, Schneid- und Schleifrauchen
eingesetzt. Das Gerät darf nur mit Original ABICOR BINZEL Ersatzteilen betrieben werden. Diese
Betriebsanleitung beschreibt nur das Rauchgas-Absauggerät xFUME FLEX. Das Gerät ist in den
Ausführungen 230 V und 115 V verfügbar.
Die nachfolgend in dieser Betriebsanleitung verwendeten Begriffe „Gerät“, „Produkt“ und „Rauchgas-
Absauggerät“ stehen immer für das Rauchgas-Absauggerät xFUME FLEX.
1.1 Kennzeichnung
Das Produkt erfüllt die geltenden Anforderungen des jeweiligen Marktes für das Inverkehrbringen. Sofern
es einer entsprechenden Kennzeichnung bedarf, ist diese am Produkt angebracht.
1.2 Konformitätserklärung
(DE) EU-Konformitätserklärung
Hersteller Alexander Binzel Schweisstechnik GmbH & Co. KG
Kiesacker
35418 Alten-Buseck
Deutschland
Bevollmächtigter
für die Zusammenstellung der
technischen Unterlagen
Adresse siehe Hersteller
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
Produkt Beschreibung Das Rauchgas-Absauggerät xFUME® FLEX wird zum Absaugen von
Schweiß-, Schneid- und Schleifrauchen eingesetzt.
Bezeichnung Rauchgas-Absauggerät Funktion Gerät zum Absaugen von
Schweiß-, Schneid- und
Schleifrauchen
Handelsbezeichnung xFUME® FLEX Typ
Der oben beschriebene Gegenstand der Erklärung erfüllt aufgrund seiner Konzipierung und Bauart in der von
uns in Verkehr gebrachten Ausführung die einschlägigen grundlegenden Sicherheits- und
Gesundheitsanforderungen der unten genannten Harmonisierungsvorschriften der Union.
Bei einer nicht mit uns abgestimmten Änderung der Produkte verliert diese Erklärung ihre Gültigkeit.
Fundstellen
Einschlägige Harmonisierungs-
vorschriften der Union
2006/42/EG Maschinen (Abl. L96 vom 29.03.2014)
2014/30/EU EMV (Abl. L96 vom 29.03.2014)
2011/65/EU RoHS (Abl. L174 vom 01.07.2011)
Angewandte harmonisierte
Normen
ISO 12100:2010
ISO 13857:2019
IEC 61000-3-2:2019
IEC 61000-6-2:2019
IEC 61000-6-4:2018
IEC 63000:2018
Angewandte nationale Normen
und technische Spezifikationen
Alten-Buseck, 14.09.2021
Unterschrift
Prof. Dr.-Ing. Emil Schubert, Geschäftsführer
Archivierung: Dokument-Nr.: 04-04-2020 14-September-2021

DE - 4
1 Identifikation xFUME FLEX
1.3 Typenschild
Das Gerät ist mit einem Typenschild gekennzeichnet.
► Für Rückfragen den Gerätetyp, die Gerätenummer und das Baujahr gemäß Typenschild bereithalten.
1.4 Verwendete Zeichen und Symbole
In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
1.5 Klassifizierung der Warnhinweise
Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und
werden vor potenziell gefährlichen Arbeitsschritten angegeben. Je nach Art der Gefahr werden die
folgenden Signalworte verwendet:
Abb. 1 Typenschild
Allgemeine Handlungsanweisungen.
Handlungsschritte, die der Reihenfolge nach durchzuführen sind.
Aufzählungen.
Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen.
Bildlegende, Positionsbezeichnung.
1
A
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod oder
schwere Verletzungen die Folge sein.
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte
oder geringfügige Verletzungen die Folge sein.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt oder Sachschäden und irreparable
Beschädigungen am Gerät oder der Ausrüstung die Folge sein können.

xFUME FLEX 2 Sicherheit
DE - 5
2 Sicherheit
Das vorliegende Kapitel vermittelt grundlegende Sicherheitshinweise und warnt vor den Restrisiken, die
beachten werden müssen um das Produkt sicher zu bedienen. Ein Nichtbeachten der Sicherheitshinweise
kann zur Gefahr für das Leben und die Gesundheit von Personen werden und zu Umweltschäden oder
Sachschäden führen.
► Beachten Sie das beiliegende Dokument „Safety Instructions“.
► Beachten Sie die Dokumentationsunterlagen der weiteren schweißtechnischen Komponenten.
2.1 Bestimmungsgemäße Verwendung
Das in dieser Betriebsanleitung beschriebene Gerät darf ausschließlich zu dem in der Betriebsanleitung
beschriebenen Zweck in der beschriebenen Art und Weise verwendet werden. Das Gerät dient der
Absaugung von Schweißrauch bzw. -staub beim Schweißen. Das Gerät kann zum Absaugen beim
Schweißen oder Schneiden von Stählen mit einem Legierungsanteil von Nickel und Chrom unterhalb von
30 % eingesetzt werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige
Umbauten oder Veränderungen zur Leistungssteigerung sind nicht zulässig.
► Überschreiten Sie nicht die in den Dokumentationsunterlagen angegebenen maximalen
Belastungsdaten. Überlastungen führen zu irreparablen Schäden.
► Nehmen Sie keine baulichen Veränderungen am Produkt vor.
► Verwenden und Lagern Sie das Gerät nicht im Freien unter nassen Bedingungen.
► Verwenden Sie beim Gebrauch im Freien einen geeigneten Schutz gegen Witterungseinflüsse.
► Achten Sie darauf, dass beim Betrieb der in den Arbeitsraum zurückgeführte Volumenstrom höchstens
50 % der Zuluft des Aufstellungsraums betragen darf. Bei freier Raumlüftung ist ein Zuluftstrom von
einmal dem Raumvolumen in einer Stunde anzunehmen. Dies bedeutet eine Luftwechselzahl von eins
pro Stunde (Zuluftstrom [m³/h] = Raumvolumen [m³] × Luftwechselzahl [1/h]).
2.2 Pflichten des Betreibers
► Achten Sie darauf, dass jegliche Arbeiten am Gerät bzw. System ausschließlich von befähigten
Personen durchgeführt werden.
Befähigte Personen sind Personen,
— die mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind;
— die in die Handhabung des Geräts eingewiesen wurden;
— die diese Betriebsanleitung gelesen und verstanden haben;
— die entsprechend ausgebildet wurden;
— die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen mögliche Gefahren erkennen
können.
► Halten Sie nicht befähigte Personen vom Arbeitsbereich fern.
Länderspezifische Pflichten des Betreibers
Eine Rückführung der gefilterten Luft kann zu gesundheitlichen Risiken führen und ist aus diesem Grund in
bestimmten Ländern verboten. Bei einem Einsatz des Geräts in Frankreich muss die gereinigte Luft
beispielsweise aus dem Gebäude abgeführt werden.
► Beachten Sie die örtlichen Arbeitssicherheitsvorschriften.
WARNUNG
Verletzungsgefahr durch elektromagnetische Felder
Durch das Gerät können elektromagnetische Felder entstehen, die Herzschrittmacher und implantierte
Defibrillatoren in ihrer Funktion beeinträchtigen.
► Verwenden Sie das Gerät nicht, wenn Sie einen Herzschrittmacher oder einen implantierten
Defibrillator tragen.
► Verwenden Sie das Gerät ausschließlich in Industriegebieten entsprechend der DIN EN 61000-6-3.

DE - 6
2 Sicherheit xFUME FLEX
2.3 Warn- und Hinweisschilder
Am Produkt befinden sich folgende Warn-, Hinweis- und Gebotszeichen:
Diese Kennzeichnungen müssen immer lesbar sein. Sie dürfen nicht überklebt, verdeckt, übermalt oder
entfernt werden.
2.4 Produktspezifische Sicherheitshinweise
► Ziehen Sie den Netzstecker.
► Tragen Sie eine Atemschutzmaske.
Absaugarm ist max. 350° schwenkbar.
WARNUNG
Gesundheitsgefährdung durch Einatmen von gesundheitsschädlichen Staub
Das Gerät enthält ab dem ersten Gebrauch gesundheitsschädlichen Staub, der sich auf Oberflächen
absetzen und in die Umgebungsluft gelangen kann. Beim Einatmen können die Atemwege geschädigt
werden.
► Überprüfen und tragen Sie Ihre persönliche Schutzausrüstung.
► Verwenden Sie das Gerät ausschließlich in Räumen mit ausreichender Belüftung.
► Betreiben Sie das Gerät ausschließliche mit dem vorgesehenen Filtrationssystem.
► Öffnen Sie die Servicetür frühestens eine Minute nach Abschalten des Geräts.
► Halten Sie das Gerät während des Betriebes und des Abreinigungsvorgangs geschlossen.
► Entfernen Sie Staubablagerungen in der Umgebung umgehend mit einem Industriestaubsauger der
Staubklasse H oder einem feuchten Tuch.
WARNUNG
Brand- und Explosionsgefahr durch nicht bestimmungsgemäße Verwendung
Die Absaugung brennbarer, aggressiver, chemischer, ölnebelhaltiger Stoffe und Materialien sowie
aluminium- oder magnesiumhaltigen Stäuben kann aufgrund chemischer Reaktionen zu Brand und
Explosion führen. Schwere Verletzungen können die Folge sein.
► Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.

xFUME FLEX 3 Lieferumfang
DE - 7
2.5 Sicherheitshinweise zum elektrischen Netzanschluss
► Achten Sie darauf, dass die Netzanschlussleitung nicht beschädigt wird, z.B. durch Überfahren,
Quetschen und Zerren.
► Überprüfen Sie die Netzanschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder
Alterung.
► Sichern Sie den Netzanschluss 115 V oder 230 V 50 Hz/60 Hz mit einer 16-A-Sicherung netzseitig
ab.
► Lassen Sie die Netzanschlussleitung und den Netzsteckers ausschließlich durch eine Elektrofachkraft
austauschen.
► Stellen Sie beim Ersetzen des Netzsteckers und der Netzanschlussleitung den Spritzwasserschutz und
die mechanische Festigkeit sicher.
► Verwenden Sie zum Ersatz oder zum Verlängern der Netzanschlussleitung ausschließlich ein
gummiertes Kabel des Typs H07RN-F3G 1,5/37028 (230 V) oder Typ H07RN-F3G 2,5/37029
(115 V).
2.6 Persönliche Schutzausrüstung
► Tragen Sie Ihre persönliche Schutzausrüstung (PSA).
► Achten Sie darauf, dass Dritte in der näheren Umgebung persönliche Schutzausrüstung tragen.
Die Schutzausrüstung besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3,
Schutzhandschuhen und Sicherheitsschuhen.
2.7 Angaben für den Notfall
► Unterbrechen Sie im Notfall sofort folgende Versorgungen: Elektrische Energieversorgung.
► Löschen Sie brennendes Öl oder Emulsionen mit einem CO2- oder Pulver-Feuerlöscher.
3 Lieferumfang
Die folgenden Komponenten sind im Lieferumfang enthalten:
— 1× Rauchgas-Absauggerät xFUME FLEX
— 1× Netzanschlusskabel mit Schutzkontaktstecker
— 1× Absaugarm (Länge 2 m, 3 m oder 4 m)
— 1× Betriebsanleitung
— 1× Dokument „Safety Instructions“
— 1× Dokument „Warranty“
► Ausrüst- und Verschleißteile separat bestellen.
► Bestelldaten und Identnummern der Ausrüst- und Verschleißteile den aktuellen Bestellunterlagen
entnehmen.
► Für weitere Informationen zu Kontakt, Beratung und Bestellung im Internet www.binzel-abicor.com
aufrufen.
Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen
während des Transportes nicht auszuschließen.
Eingangskontrolle
► Vollständigkeit anhand des Lieferscheins überprüfen.
► Lieferung auf Beschädigung überprüfen (Sichtprüfung).
Beanstandungen
► Bei beschädigter Ware unverzüglich mit dem letzten Spediteur in Verbindung setzen.
► Verpackung zur eventuellen Überprüfung durch den Spediteur aufbewahren.
Rückversand
► Für den Rückversand Originalverpackung und Originalverpackungsmaterial verwenden.
► Bei Fragen zur Verpackung und Transportsicherung Lieferanten, Spediteure oder Transporteure
kontaktieren.

DE - 8
4 Produktbeschreibung xFUME FLEX
4 Produktbeschreibung
4.1 Aufbau und Funktion
Das Gerät ist Bestandteil eines Schweiß-, Schneid- und Schleifsystems. Beim Schweißen, Schleifen und beim
Laser- und Plasmaschneiden entsteht gesundheitsgefährdender Schweißrauch, der durch die internen Filter
des Geräts filtriert und gereinigt wird. Der Schweißrauch wird über eine Absaughaube und durch ein
Schlauchsystem abgesaugt und durch Filterelemente geleitet. In der Standardkonfiguration ist das Gerät mit
einem Vorfilter und einem Hauptfilter ausgerüstet. Der Vorfilter entfernt grobe Schmutzpartikel aus dem
abgesaugten Schweißrauch. Feine Schmutzpartikel werden durch den Hauptfilter entfernt. Die
Schmutzpartikel bleiben an der Oberfläche des Filtermaterials haften, wodurch der interne Ansaugdruck am
Ventilator ansteigt. Die gereinigte Luft wird über ein Abluftgitter zurückgeführt.
Das Gerät kann mit einem flexiblen Absaugarm mit einer Länge von 2, 3 oder 4 Metern betrieben werden.
Das Gerät entspricht der Schweißrauchabscheideklasse H13.
4.2 Technische Daten
Abb. 2 Aufbau und Funktion
AAbsaugarm
BHandgriff
CServicetür
DSchalter On/Off
E4× Rolle
FAbsaughaube
GLED-Licht
HLichtschalter
IVorfilter
JHauptfilter
H
F
B
C
D
G
E
A
I
J
Tab. 1 Allgemeine Angaben
Anschlussspannung 115 V 230 V
Antriebsleistung 1,1 kW
Netzfrequenz 50 Hz/60 Hz 50 Hz
Hauptfilterfläche 36 m²
Vorfilterfläche 0,43 m²
Lufteinlass Ø = 170 mm
Luftauslass 310 × 142 mm
Max. Luftvolumenstrom 1200 m³/h
Schalldruckpegel LpA ≤ 72 dB (A)
Gewicht Gerät inkl. Absaugarm 120–129 kg
Abmessung (L × B × H) 700 mm × 700 mm × 1095 mm
Länge Absaugarm 2000, 3000 oder 4000 mm

xFUME FLEX 5 Transport und Aufstellung
DE - 9
5 Transport und Aufstellung
► Gerät aufstellen und Rollen sichern.
Tab. 2 Umgebungsbedingungen Transport, Lagerung und Betrieb
Temperatur der Umgebungsluft
(Betrieb, Lagerung im geschlossenen Raum)
0 °C bis +40 °C
Temperatur der Umgebungsluft (Transport) −15 °C bis +40 °C
Relative Luftfeuchtigkeit Bis 90 % bei +20 °C
WARNUNG
Verletzungsgefahr durch unsachgemäßes Transportieren und Aufstellen
Durch unsachgemäßes Transportieren und Aufstellen kann das Gerät kippen oder herabstürzen. Schwere
Verletzungen können die Folge sein.
► Überprüfen und tragen Sie Ihre persönliche Schutzausrüstung.
► Verlegen Sie sämtliche Versorgungsleitungen und Kabel außerhalb des Bewegungsraumes der
Mitarbeiter.
► Stellen Sie das Gerät auf geeignetem Untergrund (eben, fest, trocken) kippsicher auf.
► Beachten Sie beim Anheben das Gewicht des Geräts.
4.2 Technische Daten auf Seite DE-9
► Verwenden Sie zum Transportieren und Aufstellen des Geräts ein geeignetes Hebezeug mit
Lastaufnahmemitteln.
► Transportieren Sie das Gerät ausschließlich am Handgriff.
► Vermeiden Sie ruckartiges Anheben und Absetzen.
► Heben Sie das Gerät nicht über Personen oder andere Geräte hinweg.
VORSICHT
Verletzungsgefahr durch sich bewegenden Absaugarm
Wenn der Absaugarm beim Bewegen des Geräts absteht, kann er umstehende Personen verletzen.
► Bewegen Sie das Gerät nur mit aufrecht stehendem Absaugarm.
HINWEIS
Sachschaden durch kippendes Gerät
Wenn der Absaugarm beim Bewegen des Geräts absteht, kann das Gerät kippen.
► Bewegen Sie das Gerät nur mit aufrecht stehendem Absaugarm.
HINWEIS
Sachschaden durch unsachgemäßes Transportieren und Aufstellen
Durch unsachgemäßes Transportieren oder Aufstellen kann das Gerät kippen oder herabstürzen.
Sachschäden und eine irreparable Beschädigung des Geräts können die Folge sein.
► Schützen Sie das Gerät vor Witterungseinflüssen, z.B. Regen und direkter Sonneneinstrahlung.
► Achten Sie beim Überfahren von Kanten darauf, dass das Gerät nicht aufsetzt.
► Verwenden Sie das Gerät nur in trockenen, sauberen und gut belüfteten Räumen.
► Halten Sie beim Aufstellen des Geräts einen Mindestabstand von 1 m zur Wand ein, damit das Gerät
ausreichend belüftet ist.

DE - 10
6 Inbetriebnahme xFUME FLEX
6 Inbetriebnahme
6.1 Absaugarm montieren
WARNUNG
Verletzungsgefahr durch Brand
Durch unsachgemäße Verwendung oder unsachgemäßen Anschluss kann ein Brand entstehen. Schwere
Verbrennungen können die Folge sein.
► Stellen Sie sicher, dass die auf dem Typenschild angegebene Betriebsspannung mit der
Anschlussspannung übereinstimmt.
► Verwenden Sie das Gerät nicht für das Absaugen von Schweißrauch beim Schweißen von
ölbenetzten Teilen.
► Verwenden Sie das Gerät nicht für das Absaugen von brennbaren Stoffen und Flüssigkeiten.
► Verwenden Sie das Gerät nicht in Staub- sowie Gas-Ex-Bereichen.
HINWEIS
Sachschaden durch Überdrehen
Wenn der Absaugarm über den Anschlag hinaus gedreht wird, kann er beschädigt werden.
► Drehen Sie den Absaugarm nicht über den Anschlag (max. 350°) hinaus.
Abb. 3 Absaugschlauch montieren
AAbsaugschlauch
BAbsauggestänge
CVerbindungsrohr
DAbsaughaube
1Gummimanschette über Stutzen schieben und
nach außen umklappen.
2Spannschelle über Gummimanschette legen.
3Absauggestänge mit zwei
Sechskantschrauben M8, Scheiben und
Sechskantmuttern am Befestigungsrohr montieren.
A
C
B
D

xFUME FLEX 6 Inbetriebnahme
DE - 11
4Elektrokabel aus Absauggestänge und Gerät
miteinander verbinden (Steckverbindung).
Dazu die entsprechenden Farben der Adern
verbinden. Die schwarzen Kabel sind mit den
Ziffern 1 und 2 gekennzeichnet. Adern mit der
Ziffer 1 miteinander verbinden und Adern mit der
Ziffer 2 verbinden.
5Absaugschlauch in angezeigter Richtung über
Tragegestell ziehen.
6Gummimanschette am Gerät über
Absaugschlauch klappen und mit Spannschelle
fixieren.
7Verbindungsrohr aufstellen, Gummimanschette
über das Verbindungsrohr ziehen, bis sie den
Metallkragen bedeckt. Die Gummimanschette
muss auf dem Kunststoffrohr liegen, damit sie
später zum Metallkragen hin abdichtet.
8Gummimanschette zur Hälfte umschlagen, so
dass der Metallkragen oben heraussteht.
9Elektrokabel der Absaughaube von unten durch
das Verbindungsrohr führen.
10 Absaughaube in das Verbindungsrohr einführen
und mit einer Drehung befestigen.
11 Schelle über den Metallkragen legen und lose
befestigen.

DE - 12
6 Inbetriebnahme xFUME FLEX
6.2 Netzanschluss herstellen
► Sicherheitshinweise beachten.
2.5 Sicherheitshinweise zum elektrischen Netzanschluss auf Seite DE-8
12 Anschlussstück so weit über das Profilrohr
schieben, bis die Schraubenlöcher übereinander
passen, und Anschlussstück mit der Schraube am
Profilrohr befestigen. Das Elektrokabel muss dabei
aus dem Metallkragen herausragen.
13 Elektrokabel am Profilrohr mit dem Elektrokabel
der Absaughaube verbinden. Dazu die
entsprechenden Farben der Adern verbinden. Die
schwarzen Kabel sind mit den Ziffern 1 und 2
gekennzeichnet. Adern mit der Ziffer 1
miteinander verbinden und Adern mit der Ziffer 2
verbinden.
14 Die verbundenen Kabel mit einem Kabelbinder
am Profilrohr befestigen.
15 Überstehende Enden des Kabelbinders
abschneiden.
16 Absaugschlauch über das Profilrohr bis über den
Metallkragen ziehen.
17 Lose Schelle über den Absaugschlauch legen und
mit dem Schraubendreher festziehen.
18 Das untere Ende der Gummimanschette
umschlagen, so dass die Spannschelle bedeckt
ist.
WARNUNG
Stromschlag durch fehlerhafte Kabel
Durch beschädigte oder unsachgemäß installierte Kabel kann es zu lebensgefährlichen Stromschlägen
kommen.
► Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation
und Beschädigungen.
► Lassen Sie schadhafte, deformierte oder verschlissene Teile ausschließlich von einer Elektrofachkraft
austauschen.
WARNUNG
Verletzungsgefahr durch Brand
Durch unsachgemäße Verwendung oder unsachgemäßen Anschluss kann ein Brand entstehen. Schwere
Verbrennungen können die Folge sein.
► Stellen Sie sicher, dass die auf dem Typenschild angegebene Betriebsspannung mit der
Netzspannung übereinstimmt.

xFUME FLEX 7 Betrieb
DE - 13
Netzspannung und Absicherung entnehmen Sie:
4.2 Technische Daten auf Seite DE-9
1.3 Typenschild auf Seite DE-5
13 Schaltplan auf Seite DE-22
► Netzstecker einstecken.
6.3 Volumenstrom regeln
Über einen Hebel an der Absaughaube kann der Volumenstrom manuell geregelt werden. Befindet sich der
Hebel in senkrechter Stellung, ist das Ventil geöffnet und der abgesaugte Schweißrauch fließt ungehindert.
Ist der Hebel in waagerechter Stellung, schließt sich das Ventil und drosselt so den Volumenstrom des
abgesaugten Schweißrauchs.
7 Betrieb
Abb. 4 Volumenstrom regeln
AVentil BHebel
A
B
A
B
WARNUNG
Gesundheitsgefährdung durch Einatmen von gesundheitsschädlichen Staub
Das Gerät enthält ab dem ersten Gebrauch gesundheitsschädlichen Staub, der sich auf Oberflächen
absetzen und in die Umgebungsluft gelangen kann. Beim Einatmen können die Atemwege geschädigt
werden.
► Überprüfen und tragen Sie Ihre persönliche Schutzausrüstung.
► Verwenden Sie das Gerät ausschließlich in Räumen mit ausreichender Belüftung.
► Betreiben Sie das Gerät ausschließliche mit dem vorgesehenen Filtrationssystem.
► Öffnen Sie die Servicetür frühestens eine Minute nach Abschalten des Geräts.
► Halten Sie das Gerät während des Betriebes und des Abreinigungsvorganges geschlossen.
► Entfernen Sie Staubablagerungen in der Umgebung umgehend mit einem Industriestaubsauger der
Staubklasse H oder einem feuchten Tuch.
WARNUNG
Verletzungsgefahr durch Brand
Durch unsachgemäße Verwendung oder unsachgemäßen Anschluss kann ein Brand entstehen. Schwere
Verbrennungen können die Folge sein.
► Stellen Sie sicher, dass die auf dem Typenschild angegebene Betriebsspannung mit der
Anschlussspannung übereinstimmt.
► Verwenden Sie das Gerät nicht für das Absaugen von Schweißrauch beim Schweißen von
ölbenetzten Teilen.
► Verwenden Sie das Gerät nicht für das Absaugen von brennbaren Stoffen und Flüssigkeiten.
► Verwenden Sie das Gerät nicht in Staub- sowie Gas-Ex-Bereichen.
VORSICHT
Verletzungsgefahr durch sich bewegenden Absaugarm
Wenn der Absaugarm beim Bewegen des Geräts absteht, kann er umstehende Personen verletzen.
► Bewegen Sie das Gerät nur mit aufrecht stehendem Absaugarm.

DE - 14
8 Außerbetriebnahme xFUME FLEX
1Absaugarm (A) gemäß der Arbeitsaufgabe einstellen.
2Absaughaube (F) gemäß der Arbeitsaufgabe einstellen. Im Betrieb sollte sich die Absaughaube (F)
ca. 20 cm über dem Schweißpunkt befinden.
3Elektrische Verbindung herstellen.
4LED-Licht (G) an Absaughaube (F) einschalten.
5Luftvolumen an die Arbeitsaufgabe anpassen.
6.3 Volumenstrom regeln auf Seite DE-14
► Schalter On/Off (D) auf <I> schalten.
8 Außerbetriebnahme
1Schalter On/Off (D) auf <O> schalten.
2Gerät von Stromversorgung trennen.
HINWEIS
Sachschaden durch kippendes Gerät
Wenn der Absaugarm beim Bewegen des Geräts absteht, kann das Gerät kippen.
► Bewegen Sie das Gerät nur mit aufrecht stehendem Absaugarm.
HINWEIS
Sachschaden durch Überdrehen
Wenn der Absaugarm über den Anschlag hinaus gedreht wird, kann er beschädigt werden.
► Drehen Sie den Absaugarm nicht über den Anschlag (max. 350°) hinaus.
Abb. 5 Aufbau und Funktion
AAbsaugarm
BHandgriff
CServicetür
DSchalter On/Off
E4× Rolle
FAbsaughaube
GLED-Licht
HLichtschalter
H
F
B
C
D
G
E
A

xFUME FLEX 9 Wartung und Reinigung
DE - 15
9 Wartung und Reinigung
Regelmäßige Wartung und Reinigung sind Voraussetzung für eine lange Lebensdauer und eine
einwandfreie Funktion. Der Wartungszyklus wird durch die Arbeitsumgebung und die Wartungszeit der
Geräte bestimmt. In der Regel beträgt der Wartungszyklus drei Monate. Wenn das Gerät mehr als
8 Stunden täglich betrieben wird, sollte die Wartungszeit je nach Bedarf geändert werden.
WARNUNG
Gesundheitsgefährdung durch Einatmen von gesundheitsschädlichen Staub
Das Gerät enthält ab dem ersten Gebrauch gesundheitsschädlichen Staub, der sich auf Oberflächen
absetzen und in die Umgebungsluft gelangen kann. Beim Einatmen können die Atemwege geschädigt
werden.
► Überprüfen und tragen Sie Ihre persönliche Schutzausrüstung.
► Warten und reinigen Sie das Gerät ausschließlich in Räumen mit örtlich gefilterter Zwangsentlüftung.
► Öffnen Sie die Servicetür frühestens eine Minute nach Abschalten des Geräts.
► Entfernen Sie Staubablagerungen in der Umgebung umgehend mit einem Industriestaubsauger der
Staubklasse H oder einem feuchten Tuch.
► Tauschen Sie verunreinigte Filterelemente (Vorfilter, Hauptfilter) komplett aus.
WARNUNG
Stromschlag durch fehlerhafte Kabel
Durch beschädigte oder unsachgemäß installierte Kabel kann es zu lebensgefährlichen Stromschlägen
kommen.
► Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation
und Beschädigungen.
► Lassen Sie schadhafte, deformierte oder verschlissene Teile ausschließlich von einer Elektrofachkraft
austauschen.
WARNUNG
Quetschgefahr
Durch unsachgemäßes Montieren und Demontieren von Gerätekomponenten können Gliedmaßen
gequetscht werden.
► Greifen Sie nicht in den Gefahrenbereich.
► Überprüfen und tragen Sie Ihre persönliche Schutzausrüstung.
VORSICHT
Verletzungsgefahr durch unerwarteten Anlauf
Wenn das Gerät während Wartungs-, Reinigungs- oder Demontagearbeiten unter Spannung steht,
können rotierende Teile unerwartet anlaufen und Schnittverletzungen verursachen.
► Schalten Sie das Gerät aus.
► Trennen Sie alle elektrischen Verbindungen.

DE - 16
9 Wartung und Reinigung xFUME FLEX
9.1 Wartungs- und Reinigungsintervalle
Die angegebenen Intervalle sind Richtwerte und beziehen sich auf den Einschichtbetrieb. Wir empfehlen
über die Prüfungen Buch zu führen. Dabei sollte das Datum der Überprüfung, festgestellte Mängel und der
Name des Überprüfenden festgehalten werden.
9.2 Vorfilter tauschen
Die Filtermatte (B) ist das maßgebliche Element, welches bei regelmäßigem Austausch die Lebensdauer des
Vorfilters verlängert. Das Reinigen der Filtermatte durch Ausblasen mit Druckluft oder Ausklopfen ist nicht
zulässig. Die Filtermatte muss ausgetauscht werden.
Täglich ► Vorfilter und Hauptfilter prüfen und ggf. Filtermatte austauschen.
9.2 Vorfilter tauschen auf Seite DE-17
9.3 Hauptfilter tauschen auf Seite DE-18
Wöchentlich ► Absaugarm prüfen und ggf. austauschen.
9.5 Absaugarm tauschen auf Seite DE-19
Monatlich ► Äußere Oberflächen reinigen.
9.4 Äußere Oberflächen reinigen auf Seite DE-18
1Schalter On/Off (D) auf <O> schalten.
Abb. 2 Aufbau und Funktion auf Seite DE-9
2Netzstecker ziehen.
3Servicetür mit Vierkantschlüssel entriegeln und
öffnen.
4Vorfilter herausnehmen.
5Klemmfeder (A) und Filtermatte (B) entnehmen.
6Filtermatte (B) entsprechend den örtlichen
Bestimmungen entsorgen.
12 Entsorgung auf Seite DE-21
7Neue Filtermatte (B) in das Filtergitter (C)
einsetzen.
8Klemmfeder (A) einsetzen.
9Vorfilter einsetzen.
10 Servicetür schließen und mit Vierkantschlüssel
verriegeln.
A
B
C

xFUME FLEX 9 Wartung und Reinigung
DE - 17
9.3 Hauptfilter tauschen
Der Hauptfilter kann nicht gereinigt, nur komplett ausgetauscht werden.
Das Reinigen des Hauptfilters durch Ausblasen mit Druckluft oder Ausklopfen ist nicht zulässig.
9.4 Äußere Oberflächen reinigen
1Äußere Oberflächen mit geeignetem Industriestaubsauger der Staubklasse H (nach DIN EN 60335-2-
69 Anhang AA) oder feuchtem Tuch reinigen.
2Reinigungsrückstände/-tücher entsprechend den örtlichen Bestimmungen entsorgen.
1Gerät am On/Off Schalter auf Off schalten.
Abb. 2 Aufbau und Funktion auf Seite DE-9
2Netzstecker ziehen.
3Servicetür mit Vierkantschlüssel entriegeln und
öffnen.
4Hauptfilter herausnehmen.
5Hauptfilter entsprechend den örtlichen
Bestimmungen entsorgen.
12 Entsorgung auf Seite DE-21
6Hauptfilter einsetzen.
7Servicetür schließen und mit Vierkantschlüssel
verriegeln.

DE - 18
9 Wartung und Reinigung xFUME FLEX
9.5 Absaugarm tauschen
HINWEIS
Reduzierte Absaugleistung durch defekten Absaugschlauch
Beschädigungen und Undichtigkeiten am Absaugschlauch verringern die Absaugleistung.
► Prüfen Sie den Absaugschlauch regelmäßig und tauschen Sie diesen ggf. aus.
1Das obere Ende der Gummimanschette an der
Absaughaube umklappen, so dass die
Spannschelle frei zugänglich ist.
Spannschellenschraube lösen.
2Absaugschlauch zurückziehen.
3Kabelbinder aufschneiden.
4Kabelverbindungen trennen.
5Schraube zwischen Anschlussstück und Profilrohr
lösen und Absaughaube entfernen.
6Das obere Ende der Gummimanschette am Gerät
umklappen, so dass die Spannschelle frei
zugänglich ist. Spannschellenschraube lösen.
7Absaugschlauch in angezeigter Richtung
entfernen und durch neuen ersetzen.
6.1 Absaugarm montieren auf Seite DE-11
Schritt 5 und Schritt 6
6.1 Absaugarm montieren auf Seite DE-11
Schritt 12 bis Schritt 18

xFUME FLEX 10 Störungen und deren Behebung
DE - 19
10 Störungen und deren Behebung
► Dokumentation der schweißtechnischen Komponenten beachten.
► Bei Fragen und Problemen an einen entsprechenden Fachhändler oder an ABICOR BINZEL wenden.
11 Demontage
► Zur Demontage und Entsorgung des Geräts in umgekehrter Reihenfolge wie in den Kapiteln
Inbetriebnahme und Betrieb beschrieben vorgehen.
6 Inbetriebnahme auf Seite DE-11
7 Betrieb auf Seite DE-14
Die Komponenten gemäß den gesetzlichen Bestimmungen entsorgen.
12 Entsorgung auf Seite DE-21
WARNUNG
Gesundheitsgefährdung durch Einatmen von gesundheitsschädlichen Staub
Das Gerät enthält ab dem ersten Gebrauch gesundheitsschädlichen Staub, der sich auf Oberflächen
absetzen und in die Umgebungsluft gelangen kann. Beim Einatmen können die Atemwege geschädigt
werden.
► Überprüfen und tragen Sie Ihre persönliche Schutzausrüstung.
► Verwenden Sie das Gerät ausschließlich in Räumen mit ausreichender Belüftung.
► Betreiben Sie das Gerät ausschließliche mit dem vorgesehenen Filtrationssystem.
► Öffnen Sie die Servicetür frühestens eine Minute nach Abschalten des Geräts.
► Halten Sie das Gerät während des Betriebes und des Abreinigungsvorgangs geschlossen.
► Entfernen Sie Staubablagerungen in der Umgebung umgehend mit einem Industriestaubsauger der
Staubklasse H oder einem feuchten Tuch.
Tab. 3 Störungen und deren Behebung
Störung Ursache Behebung
Absaugvolumen zu gering. Filterelemente gesättigt. ► Filterelemente austauschen.
9.2 Vorfilter tauschen auf Seite DE-17
9.3 Hauptfilter tauschen auf Seite DE-18
Absaugarm verstopft. ► Blockade aus Absaugarm entfernen.
6.1 Absaugarm montieren auf
Seite DE-11
Ventil an Absaughaube geschlossen. ► Hebel an Absaughaube in senkrechte
Stellung bringen und somit Ventil öffnen.
6.3 Volumenstrom regeln auf
Seite DE-14
Absaugsystem startet nicht. Stromversorgung nicht in Ordnung. ► Elektrische Verbindung prüfen.
► Kabel auf Beschädigungen prüfen, ggf.
austauschen oder Service kontaktieren.
Elektrische Komponente defekt.
Motorschutzschalter defekt. ► Prüfen, ggf. austauschen oder Service
kontaktieren.
Staub tritt aus. Filterelemente gesättigt. ► Filterelemente austauschen.
9.2 Vorfilter tauschen auf Seite DE-17
9.3 Hauptfilter tauschen auf Seite DE-18
Servicetür nicht geschlossen. ► Servicetür schließen.
VORSICHT
Verletzungsgefahr durch unerwarteten Anlauf
Wenn das Gerät während Wartungs-, Reinigungs- oder Demontagearbeiten unter Spannung steht,
können rotierende Teile unerwartet anlaufen und Schnittverletzungen verursachen.
► Schalten Sie das Gerät aus.
► Trennen Sie alle elektrischen Verbindungen.

DE - 20
12 Entsorgung xFUME FLEX
12 Entsorgung
12.1 Schweißstaub entsorgen
Der gesammelte Schweißstaub muss entsprechend der örtlichen Vorschriften entsorgt werden.
12.2 Werkstoffe entsorgen
Dieses Produkt besteht zum größten Teil aus metallischen Werkstoffen, die in Stahl- und Hüttenwerken
wieder eingeschmolzen werden können und dadurch nahezu unbegrenzt wiederverwertbar sind. Die
verwendeten Kunststoffe sind gekennzeichnet, so dass eine Sortierung und Fraktionierung der Materialien
zum späteren Recycling vorbereitet ist.
12.3 Betriebsmittel entsorgen
Öle, Schmierfette und Reinigungsmittel dürfen nicht den Boden belasten und in die Kanalisation gelangen.
Diese Stoffe müssen in geeigneten Behältern aufbewahrt, transportiert und entsorgt werden. Kontaminierte
Reinigungswerkzeuge (Pinsel, Lappen usw.) müssen ebenfalls entsprechend den Angaben des
Betriebsmittelherstellers entsorgt werden.
► Örtliche Bestimmungen und Hinweise zur Entsorgung der vom Betriebsmittelhersteller vorgegebenen
Sicherheitsdatenblätter beachten.
Die der Entsorgung der Staubsammelbeutel und der Entsorgungssäcke entspricht den
Sondermüllbestimmungen und darf nicht in die Kanalisation gelangen oder zusammen mit Hausmüll
entsorgt werden.
► Entsprechende örtliche und behördliche Bestimmungen beachten.
12.4 Verpackungen
ABICOR BINZEL hat die Transportverpackung auf das Notwendigste reduziert. Bei der Auswahl der
Verpackungsmaterialien wird auf eine mögliche Wiederverwertung geachtet.
Die mit diesem Symbol gekennzeichneten Geräte unterliegen der Europäischen
Richtlinie 2012/19/EU Elektro- und Elektronik- Altgeräte.
► Elektrogeräte nicht über den Hausmüll entsorgen.
► Elektrogeräte vor der ordnungsgemäßen Entsorgung demontieren.
11 Demontage auf Seite DE-20
► Komponenten von Elektrogeräten getrennt gesammelt und einer umweltgerechten
Wiederverwertung zuführen.
► Örtliche Bestimmungen, Gesetze, Vorschriften, Normen und Richtlinien beachten.
► Für Informationen zur Sammlung und zur Rückgabe von Elektroaltgeräten an Ihre
Kommunalbehörde wenden.
