Abus TVAC10101 Installation and user guide

TVAC10101
D
Version 03/2019

2
DINHALT
Wie installiere/aktualisiere ich die ABUS iDVR Plus App? ......................................... 3
Deinstallation.............................................................................................................. 8
Wie aktiviere ich eine ABUS IP Kamera?................................................................... 9
IP-Adresse unbekannt - wie finde ich diese heraus?................................................ 14
Wie individualisiere ich meine Menüstruktur?........................................................... 15
CONTENT
How to install/update ABUS iDVR Plus App?........................................................... 19
Uninstalling............................................................................................................... 24
How to activate a ABUS IP camera?........................................................................ 25
IP address unknown –how to get it?........................................................................ 30
How to customize my menu structure?..................................................................... 31

3
D
Wie installiere/aktualisiere ich die ABUS iDVR Plus App?
Schritt 1: Download App
Der Universal Testmonitor TVAC10101 besitzt keinen Google Play Store, was Ihnen
ermöglicht das Gerät ohne Verbindung zu Google oder ohne ein Google
Benutzerkonto zu nutzen.
Aus diesem Grund müssen Sie neue Apps oder Updates über den Webbrowser aus
dem Internet herunterladen.
Dabei laden Sie lediglich die Installationsdatei (APK) der App herunter. Danach
Installationsdatei anklicken, Installation bestätigen und schon kann die App
verwendet werden, wie im Folgenden beschrieben.
ABUS iDVR Plus
Die Installationsdatei der aktuellsten iDVR Plus App steht Ihnen im Downloadbereich
der Website des Testmonitor TVAC10101 auf abus.com zur Verfügung.
https://www.abus.com/ger/Objektsicherheit/Videoueberwachung/Analog-
HD/Zubehoer-fuer-Analog-HD-Ueberwachung/Monitore-fuer-Analog-HD-
Ueberwachungssysteme/7-Universal-Testmonitor
Android Apps allgemein
Die Installationsdateien aller frei erhältlichen Android Apps stehen Ihnen auf
Internetplattformen wie den folgenden beiden zur Verfügung:
https://apkpure.com/de/
https://www.apkmirror.com/

4
Option 1: Download direkt mit Testmonitor
Verbinden Sie Ihren Testmonitor direkt mit dem Internet. Zum Beispiel über ein Wi-Fi
Netzwerk mit Internetzugang.
Öffnen Sie den Webbrowser Chrome, zu finden im Ordner Tools, und laden Sie die
App von der oben genannten Internetseite herunter.
Die Installationsdatei der App befindet sich nun im Download-Verzeichnis, zu finden
im File Explorer unter sdcard/Download.

5
Option 2: Download mit PC
Laden Sie die App von der oben genannten Internetseite an Ihrem Arbeitscomputer
herunten und kopieren diese auf die Micro SD-Karte des Testmonitors.

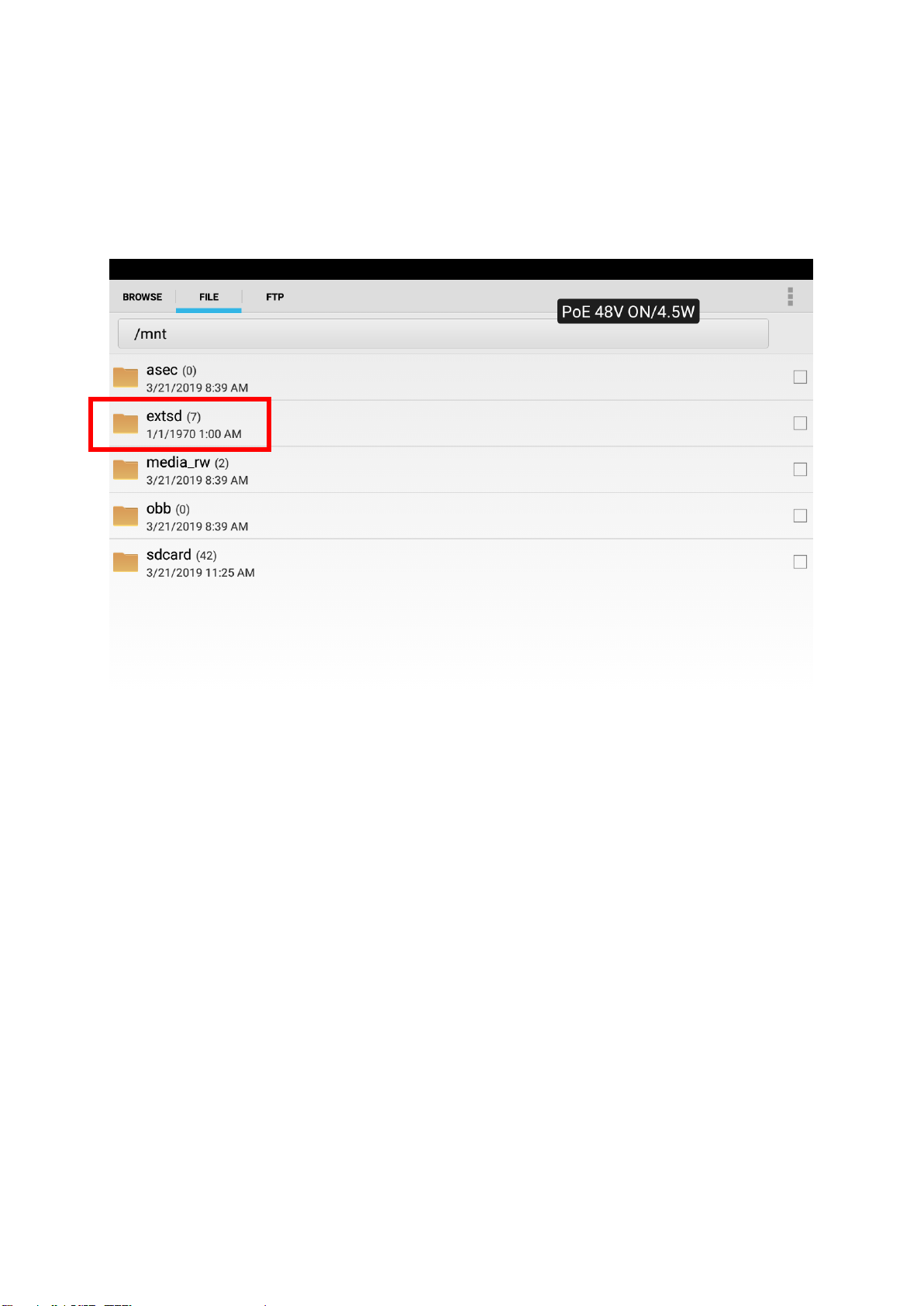

Nach einlegen der SD-Karte in den Testmonitor, können Sie auf den Inhalt über den
File-Explorer unter extsd zugreifen.

6
Schritt 2: Installation bzw. Update App
Wechseln Sie im File Explorer in das Verzeichnis, in dem Sie die Installationsdatei
der App gespeichert haben.
Klicken Sie nun auf die App, die Sie installieren möchten, bzw. auf die App-Version,
mit der Sie die existierende aktualisieren möchten. Fahren Sie als nächstes mit
INSTALL fort und installieren die App in nur wenigen Schritten.

7
In den Settings unter Version Information könne Sie sich einen Überblick über alle
installierten Apps inkl. Versionsnummer auf Ihrem Testmonitor verschaffen.
Sie können nun auch die Installation, bzw. die Aktualisierung auf die gewünschte
Version kontrollieren.

8
Selbst hinzugefügte Apps befinden sich automatisch im Ordner My APPS.
Möchten Sie die Position der App ändern, klicken Sie zuerst auf das oben markierte
Hand-Symbol. Dieses verfärbt sich nun orange und Sie können als nächstes die
gewünschte App per Drag-and-Drop in einem anderen Ordner positionieren.
Deinstallation
Möchten Sie eine App deinstallieren, können Sie dies in den Settings unter Version
Information durch anklicken und gedrückt halten der gewünschten App.

9
Wie aktiviere ich eine ABUS IP Kamera?
Schritt 1: Netzwerkeinstellungen Testmonitor
Machen Sie sich als Erstes in den IP Settings mit den aktuellen
Netzwerkeinstellungen des Testmonitors vertraut.
Ändern Sie bei Bedarf die IP-Adresse und Subnetzmaske des Testmonitors.
Schritt 2: Aktivierung der Kamera
Für die Aktivierung von ABUS IP Kameras stehen Ihnen die folgenden zwei Optionen
zur Verfügung.
ACHTUNG:
Option 1 ist erst ab der ABUS iDVR Plus Version 4.7.3 möglich und funktioniert nur
mit der ABUS Basic IP Kamera Serie.
Option 2 stellt einen universellen Weg für alle ABUS IP Produkte für
Videoüberwachung dar.

10
Option 1: Aktivierung über ABUS iDVR
Öffnen Sie die iDVR Plus App und wechseln Sie zu dem Menüpunkt Devices.
Als nächstes müssen Sie die IP Kamera in Ihre Geräteliste hinzufügen. Neue Geräte
können Sie über das Plus-Symbol hinzufügen.
Sie haben die Möglichkeit über Online Device alle aktuellen Geräte im Netzwerk
anzeigen zu lassen oder über Manual Adding das Gerät manuell hinzuzufügen,
wenn Ihnen die Netzwerkparameter wie IP-Adresse, etc. bekannt sind:

11
Alle im Netzwerk befindlichen Geräte werden von der Online Device Suche
gefunden und aufgelistet:

12

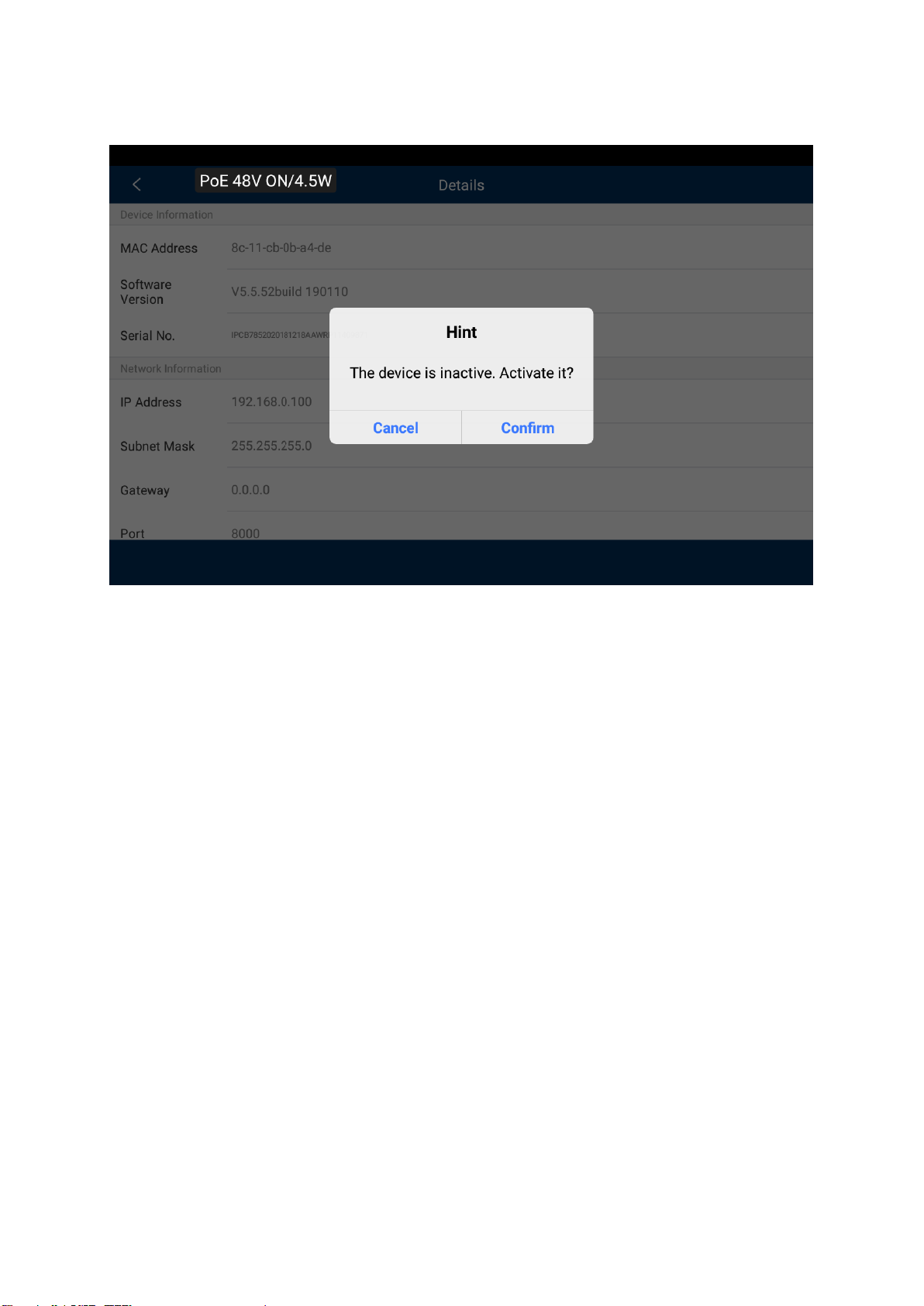

Nun können Sie die Kamera mit einem Klick auf das gewünschte Gerät aktivieren:
Nach der Aktivierung können Sie direkt mit der Konfiguration und Einrichtung der
Kamer in der iDVR Plus App fortfahren. Alternativ könne Sie hierfür auch die
vorinstallierte IPCam Plus oder die herstellerunabhängige IPC Test App verwenden.

13
Option 2: Aktivierung über Webbrowser
In jedem Fall können Sie Ihre ABUS IP Kamera über den Webbrowser aktivieren.
Öffnen Sie dazu den vorinstallierten Chrome Webbrowser, den Sie im Ordner Tools
finden.
Geben Sie die IP-Adresse des zu aktivierenden Gerätes in die URL Adresszeile ein,
um auf die Kamera zuzugreifen.
ABUS IP Kameras haben standardmäßig die folgende IP-Adresse:
192.168.0.100 oder 192.168.0.220
Sie werden nun dazu aufgefordert die Kamera zu aktivieren.
Nach der Aktivierung können Sie direkt mit der Konfiguration und Einrichtung der
Kamera im Webbrowser fortfahren. Alternativ könne Sie hierfür auch die
vorinstallierte IPCam Plus oder die herstellerunabhängige IPC Test App verwenden.

14
IP-Adresse unbekannt - wie finde ich diese heraus?
Für den Fall, dass Ihnen die IP-Adresse der Kamera unbekannt ist, können Sie mit
der App Netwok Tool, welche Sie im Ordner IP Camera Test finden, den
gewünschten IP-Adressbereich nach allen angeschlossenen Geräten durchsuchen.
Führt diese Suche nicht zum Erfolg, da auch der Adressbereich nicht bekannt ist,
könne Sie die DHCP Funktion des Testmonitors aktivieren, um dem verbundenen
Gerät eine IP-Adresse aus dem benutzerdefinierten Bereich zuzuweisen.

15
Wie individualisiere ich meine Menüstruktur?
Kurzmenü
Das Kurzmenü, welches Sie jederzeit über die MENU-Taste öffnen können, können
Sie an Ihre individuellen Bedürfnisse anpassen.

16
Die Konfiguration Ihres individualisierten Kurzmenüs können Sie in den Settings
unter Shortcut Menu vornehmen.
Um Apps hinzuzufügen, halten Sie die gewünschte App in der linken Liste All
application gedrückt.
Um Apps zu entfernen, halten Sie die gewünschte App in der rechten Liste Shortcut
menu gedrück.

17
Schnellwahlbereich
Den Schnellwahlbereich können Sie ebenfalls an Ihre individuellen Bedürfnisse
anpassen.
Um eine App hinzuzufügen, ziehen Sie die gewünscht App einfach per Drag-and-
Drop in den Schnellwahlbereich.
Um eine App zu entfernen, ziehen Sie die gewünschte App per Drag-and-Drop in
einen Ordner zurück.

18
Startbildschirm
Der Startbildschirm besteht aus 8 Ordner, bzw. Kategorien.
Den Inhalt dieser Ordner können Sie an Ihre individuellen Bedürfnisse anpassen.
Um eine App in einen anderen Ordner zu verschieben, klicken Sie als erstes auf das
Hand-Symbol. Dieses verfärbt sich nun orange und Sie können als nächstes die
gewünschte App per Drag-and-Drop in einem anderen Ordner positionieren.

19
How to install/update ABUS iDVR Plus App?
Step 1: Download App
The Universal Test Monitor TVAC10101 does not have a Google Play Store, which
allows you to use the device without connecting to Google or without a Google user
account.
For this reason, you need to download new apps or updates from the Internet via the
web browser.
You only download the installation file (APK) of the app. Then click on installation file,
confirm installation and the app can already be used, as described below.
ABUS iDVR Plus
The installation file of the latest iDVR Plus App is available in the download area of
the website of the test monitor TVAC10101 on abus.com:
https://www.abus.com/eng/Commercial-Security/Video-Surveillance/Analogue-
HD/Accessories-for-Analogue-HD-surveillance/Monitors-fuer-Analogue-HD-
surveillance-systems/7-Universal-test-monitor
Android Apps in general
The installation files of all freely available Android apps are available on Internet
platforms such as the following two:
https://apkpure.com/
https://www.apkmirror.com/

20
Option 1: Download directly with test monitor
Connect the test monitor directly with the internet. For example via a Wi-Fi netwokr
with internet connection.
Open the Chrome web browser located in the Tools folder and download the app
from the above web page.
The installation file of the app is now located in the download directory, which can be
found in the File Explorer under sdcard/Download.
