AC Schnitzer G05 User manual

-
-M Mo on nt ta ag ge ea an nl le ei it tu un ng g- -
F
Fr ro on nt ts sp po oi il le er r
–
– X X5 5 ( (G G0 05 5) ) – –
T
Te ei il le e- -N Nr r. .: : 5 51 11 11 1 3 30 05 5 3 31 10 0
(
(e en ng gl li is sh h v ve er rs si io on n s se ee e p pa ag ge e 1 17 7) )

2
Allgemeine Hinweise !
AC Schnitzer Frontspoiler –X5 (G05) –
Wichtige Hinweise !
Diese Montageanleitung ist unbedingt vor Beginn der Einbauarbeiten zu lesen. AC Schnitzer übernimmt keinerlei
Haftung für Schäden, die durch unsachgemäßen Einbau entstehen !
Diese Montageanleitung ist zum Gebrauch durch autorisierte AC Schnitzer Händler bestimmt. Zielgruppe dieser
Montageanleitung ist in jedem Falle an BMW Fahrzeugen ausgebildetes Fachpersonal mit entsprechenden
Fachkenntnissen.
Alle Abbildungen zeigen LHD Fahrzeuge, bei RHD Fahrzeugen ist sinngemäß oder nach gesonderten Montage-
hinweisen vorzugehen.
Als Hersteller sind wir verpflichtet darauf hinzuweisen, dass jegliche Veränderungen, die Sie am für den öffent-
lichen Verkehr zugelassenen Fahrzeug vornehmen, der Abnahme durch eine Prüfstelle und Eintragung in die
Fahrzeugpapiere bedarf ! Da die gesetzlichen Bestimmungen von Land zu Land variieren können, bitten wir Sie
sich bei den zuständigen Behörden zu erkundigen.
Montage
Alle Arbeiten sind unter Berücksichtigung der geltenden Sicherheitsvorschriften durchzuführen (z.B. Schutzbrille).
…..nur in Verbindung mit M-Technik Aerodynamik
Bauteile und Flächen die miteinander verklebt werden, müssen grundsätzlich mit Reiniger gesäubert werden !
Trocknungszeit des Klebers ca. 24 Stunden. Waschanlagenfest nach ca. 48 Stunden.
Einbauzeit (1 AW = 5 Minuten)
Die Einbauzeit beträgt 18 AW, die je nach Zustand und Ausstattung des Fahrzeugs abweichen kann.
Lackierzeit (1 AW = 5 Minuten)
Die Lackierzeit beträgt 16 AW, die je nach Beschaffenheit des Bauteils abweichen kann.
Benötigte Werkzeuge
Klebeband
Akkubohrer
Bohrer Ø 3mm
diverse Schraubendreher
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

3

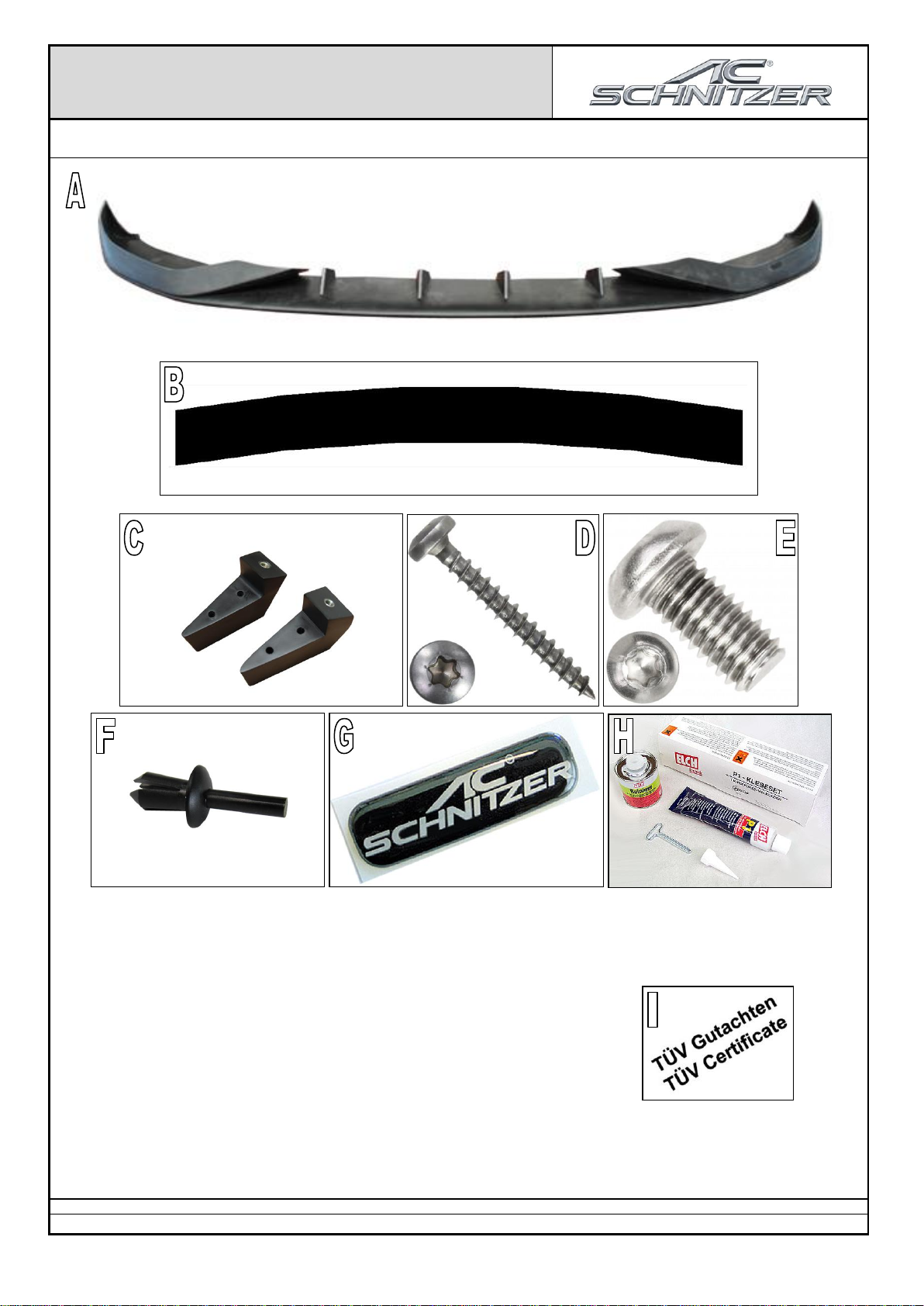

Gelieferte Bauteile
AC Schnitzer Frontspoiler –X5 (G05) –
AAC Schnitzer Frontspoiler
BAC Schnitzer Unterbodenplatte
CAC Schnitzer Montageadapter (2x außen / 2x innen)
DBefestigungsschrauben 5x45mm
EBefestigungsschrauben M6x12mm
FKunststoffspreiznieten
GAC Schnitzer Vitro Aufkleber - schwarz -
HKleber 80ml inkl. Reiniger
ITÜV Gutachten
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]
1x
4x / je 2x
1x
4x
8x
8x
1x
1x
1x

4
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage des AC Schnitzer Frontspoilers

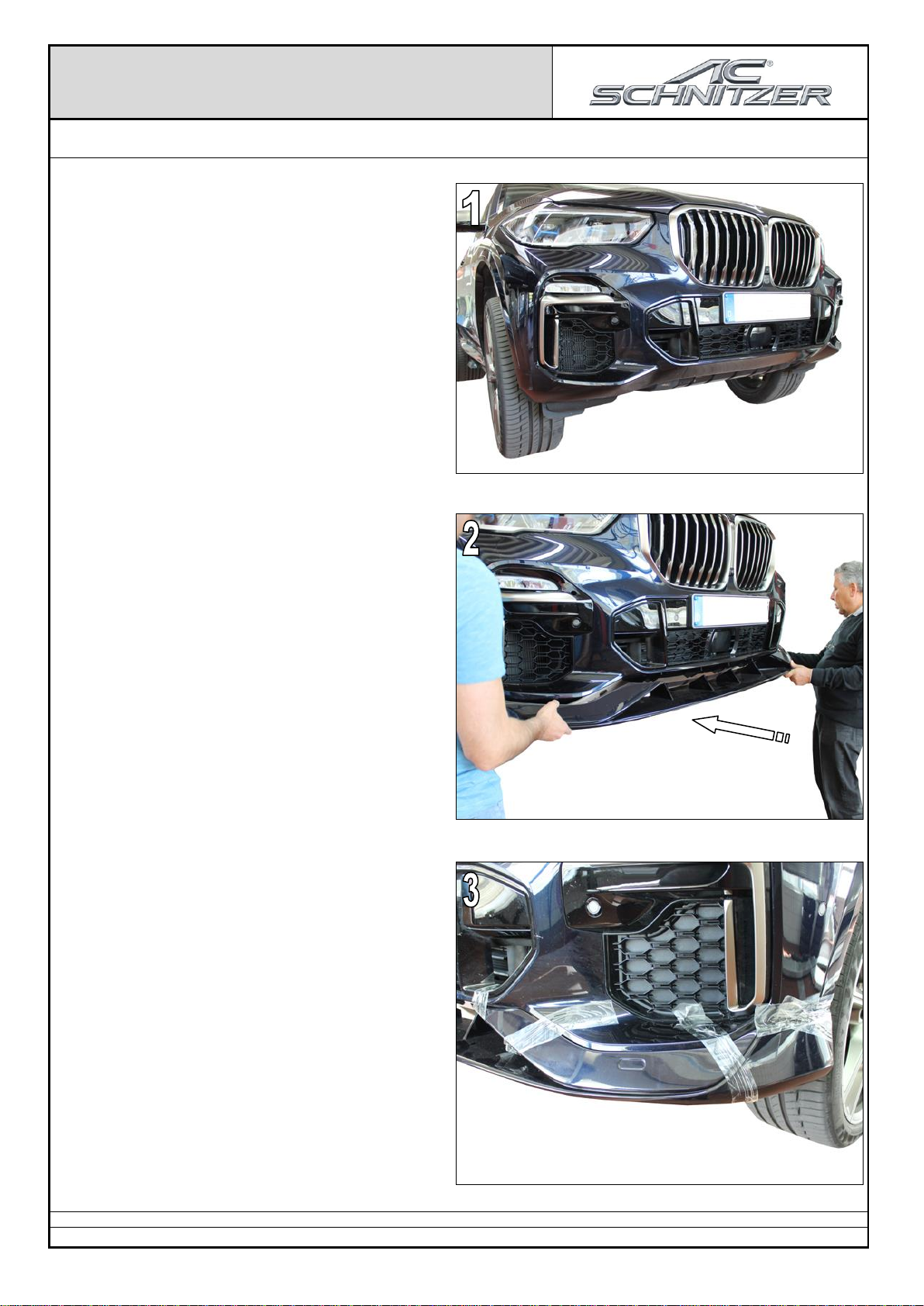

Abb. 1
Klebebereich an der Frontschürze mit einem
weichen Reinigungstuch und Reiniger reinigen.
Klebefläche muss trocken, Schmutz und Fettfrei
sein.
Abb. 2 & 3
AC Schnitzer Frontspoiler am Fahrzeug ansetzen,
ausrichten und mit Klebeband fixieren.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

5
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...
Auf Konturenverlauf des AC Schnitzer Frontspoiler
achtens.
Abb. 4
AC Schnitzer Frontspoiler am hinteren Konturenver-
lauf mit Hilfe der Anschlagkontur ausrichten.
Abb. 5
AC Schnitzer Frontspoiler ca. 5mm unterhalb der
Serienfrontschürzenkontur gleichmäßig ausrichten.
Abb. 6
Anlagekontur des AC Schnitzer Frontspoilers im
Markierten Bereich mit Klebeband fixieren.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

6
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...
Abb. 7
Mitgelieferte AC Schnitzer Montageadapter von hinten
im AC Schnitzer Frontspoiler einschieben.
Ggf. mit Klebeband leicht fixieren.
Unterschiedliche AC Schnitzer Montageadapter !
Einbauposition beachten. (Abb. 8 & 9)
Abb. 8 & 9
AC Schnitzer AC Schnitzer Montageadapter sind
unterschiedlich. Einbauposition beachten !
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

7
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...
Abb. 10
Mit einem Ø 3mm Bohrer eine Bohrung durch die
vorhandenen Bohrung der AC Schnitzer Montage-
adapter in der Serienfrontschürze vornehmen.
(8 Bohrungen)
Anschließend AC Schnitzer Montageadapters entneh-
men und beide Bohrungen des AC Schnitzer Montage-
adapters mit einem Ø 6,5mm Bohrer aufbohren.
(8 Bohrungen)
Abb. 11
AC Schnitzer Montageadapter mit den mitgelieferten
Befestigungsschrauben Ø 4,9x45mm festschrauben.
Abb. 12
Beim Festschrauben der AC Schnitzer Montageadap-
ter auf Konturenverlauf der AC Schnitzer Frontspoiler
Mittelstege und AC Schnitzer Frontspoiler Ecken
achten.
AC Schnitzer Frontspoiler demontieren.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

8
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...

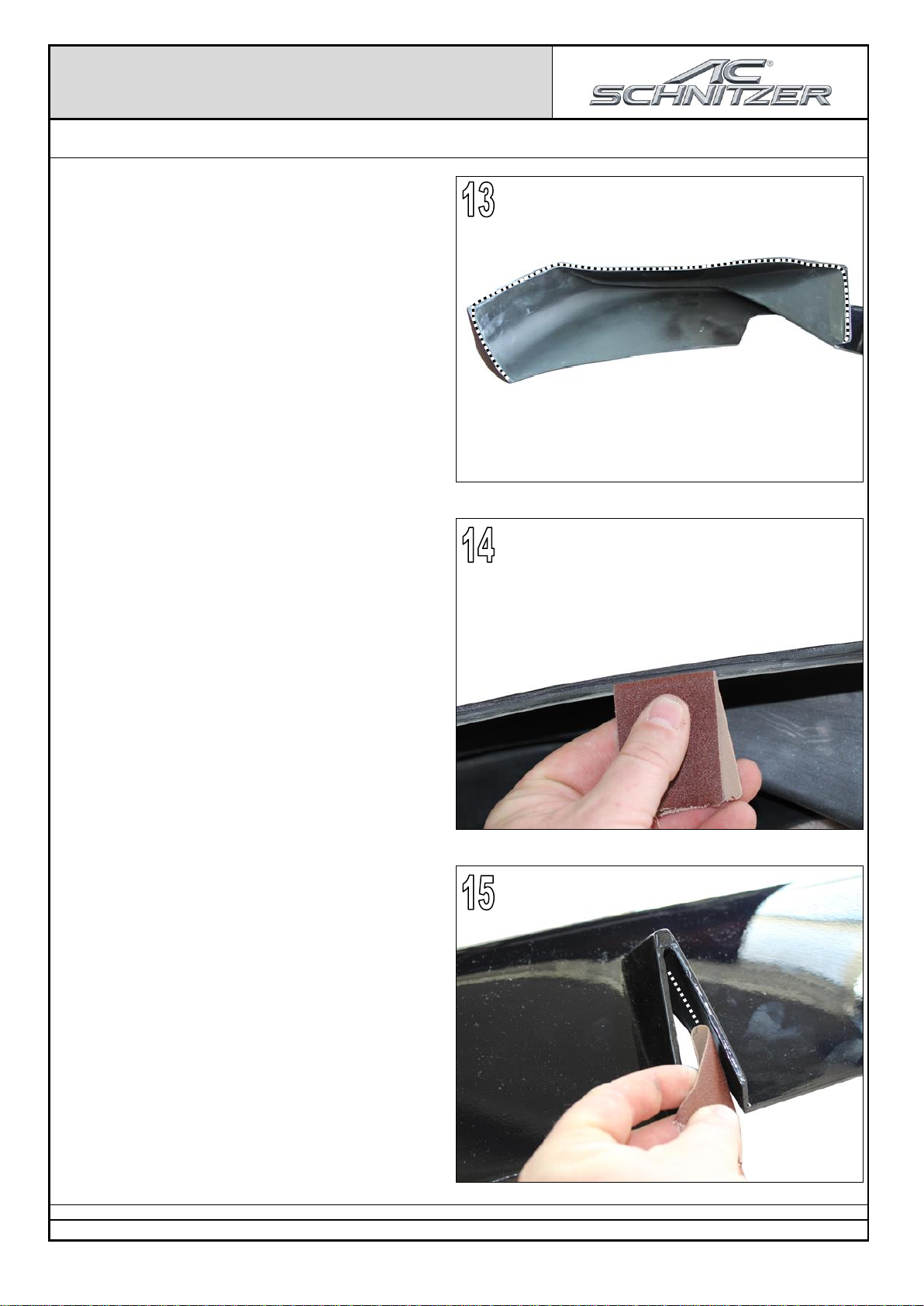

Abb. 13 bis 15
Klebenut / Klebefläche des AC Schnitzer Frontspoilers
von Lack- und Grundierungsresten befreien, anschleifen
und mit dem mitgelieferten Reiniger säubern.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

9
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...
Abb. 16
Mitgelieferten Kleber in Form einer Kleberraupe mit Ø
5mm auf die Klebenut / Klebefläche des AC Schnitzer
Frontspoilers auftragen.
Abb. 17 & 18
AC Schnitzer Frontspoiler am Fahrzeug ansetzen.
Dazu…
AC Schnitzer Frontspoiler von oben auf die AC
Schnitzer Montageadapter aufschieben.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

10
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...
Auf Konturenverlauf des AC Schnitzer
Frontspoilers achten.

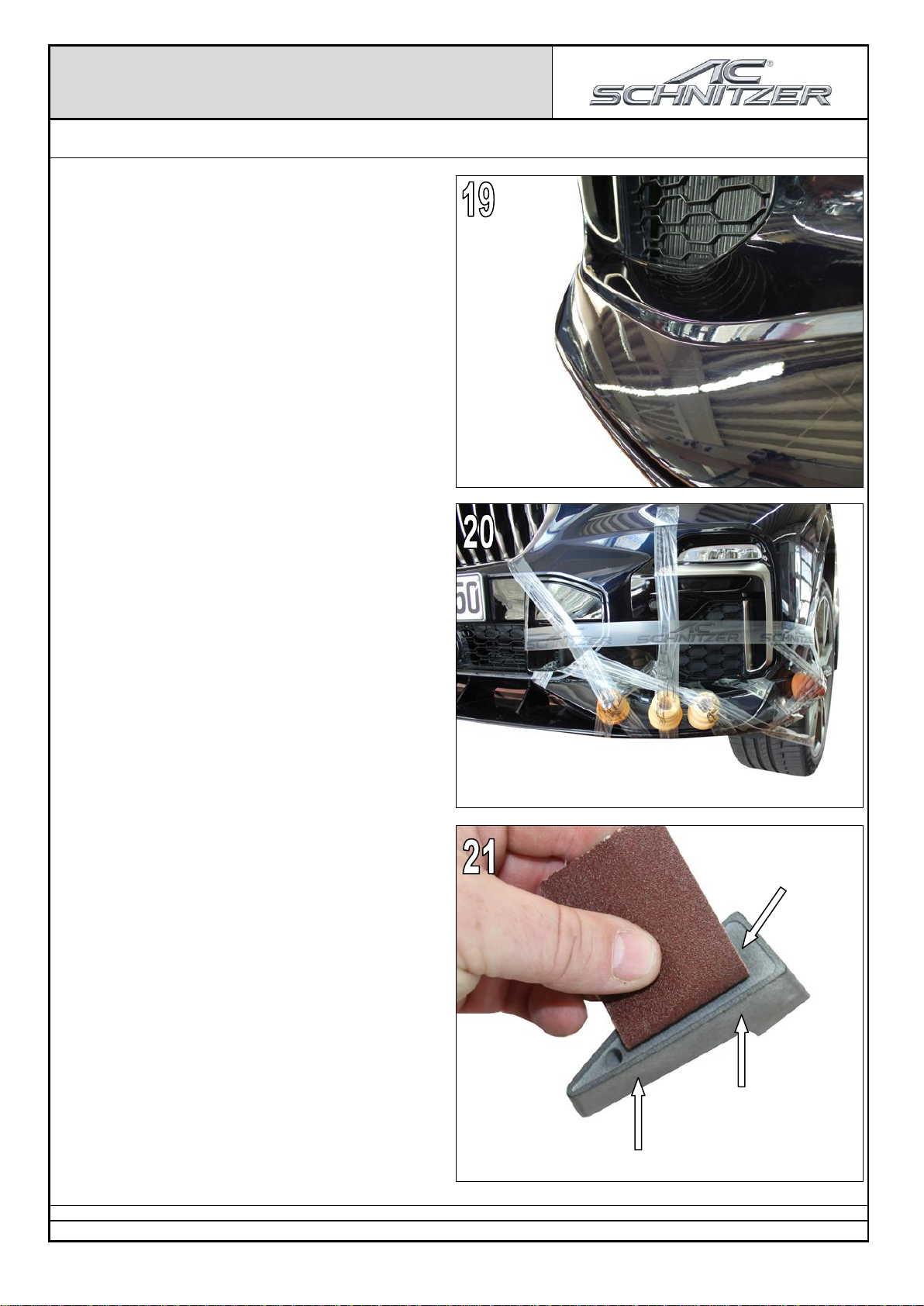

Siehe Abb. 4 / 5 / 6 / 12 & 19
Abb. 20
AC Schnitzer Frontspoiler fest andrücken und mit
Klebeband fixieren.
Ggf. Rebounds oder AC Schnitzer Montagehilfen
benutzen.
AC Schnitzer Montageadapter demontieren.
Abb. 21
AC Schnitzer Montagadapter von der Unterseite und
seitlich anschleifen.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

11
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...

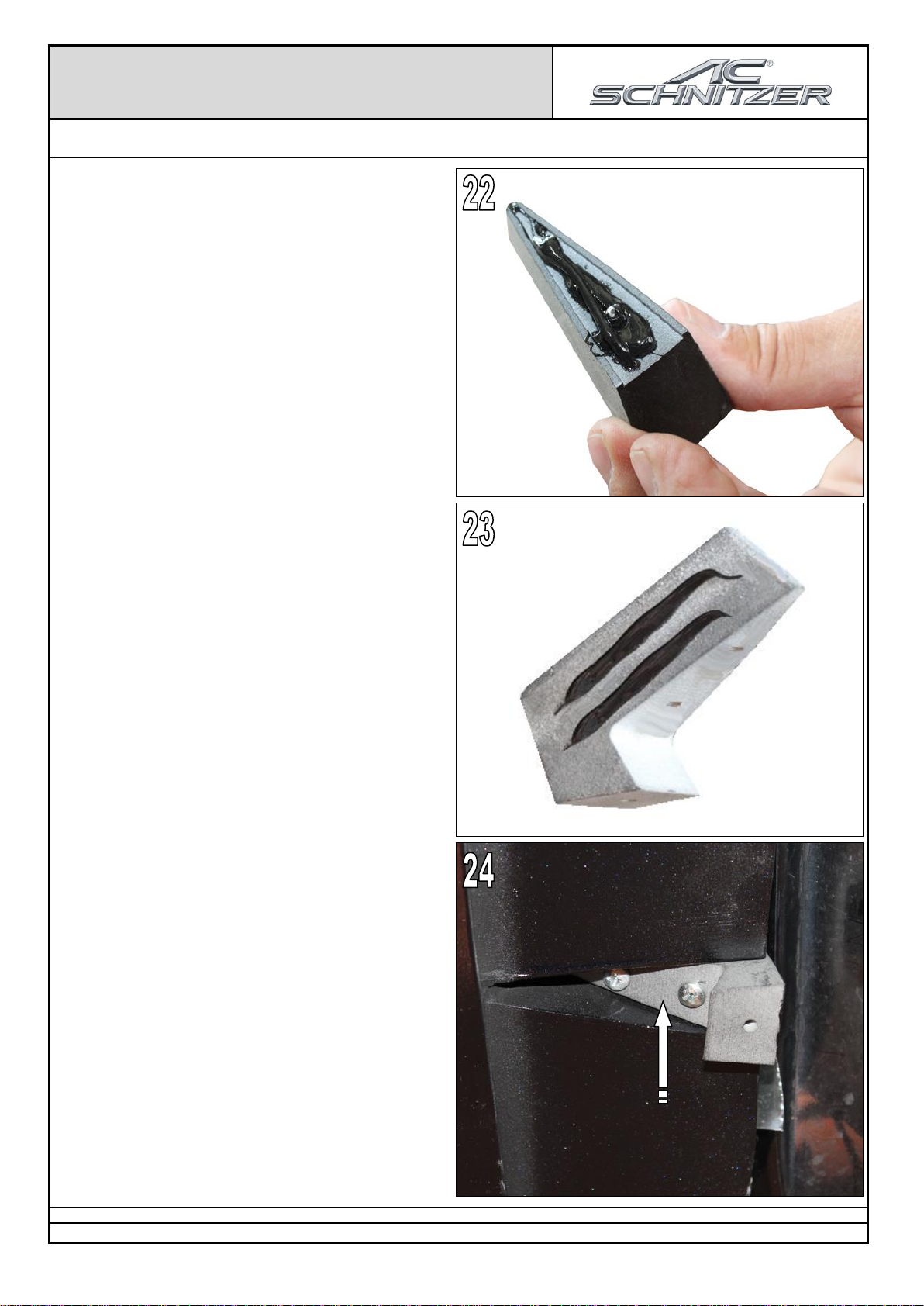

Abb. 22 & 23
Mitgelieferten Kleber in Form einer Kleberraupe mit Ø
5mm auf die Klebenut / Klebefläche der AC Schnitzer
Montageadapter auftragen.
Abb. 24
AC Schnitzer Montageadapter wieder mit den
mitgelieferten Befestigungsschrauben Ø 4,9x45mm an
der Serienfrontschürze montieren.
Evtl. an den Anlageflächen herausquellenden Kleber
mit Hilfe des mitgelieferten Reinigers entfernen.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

12
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...

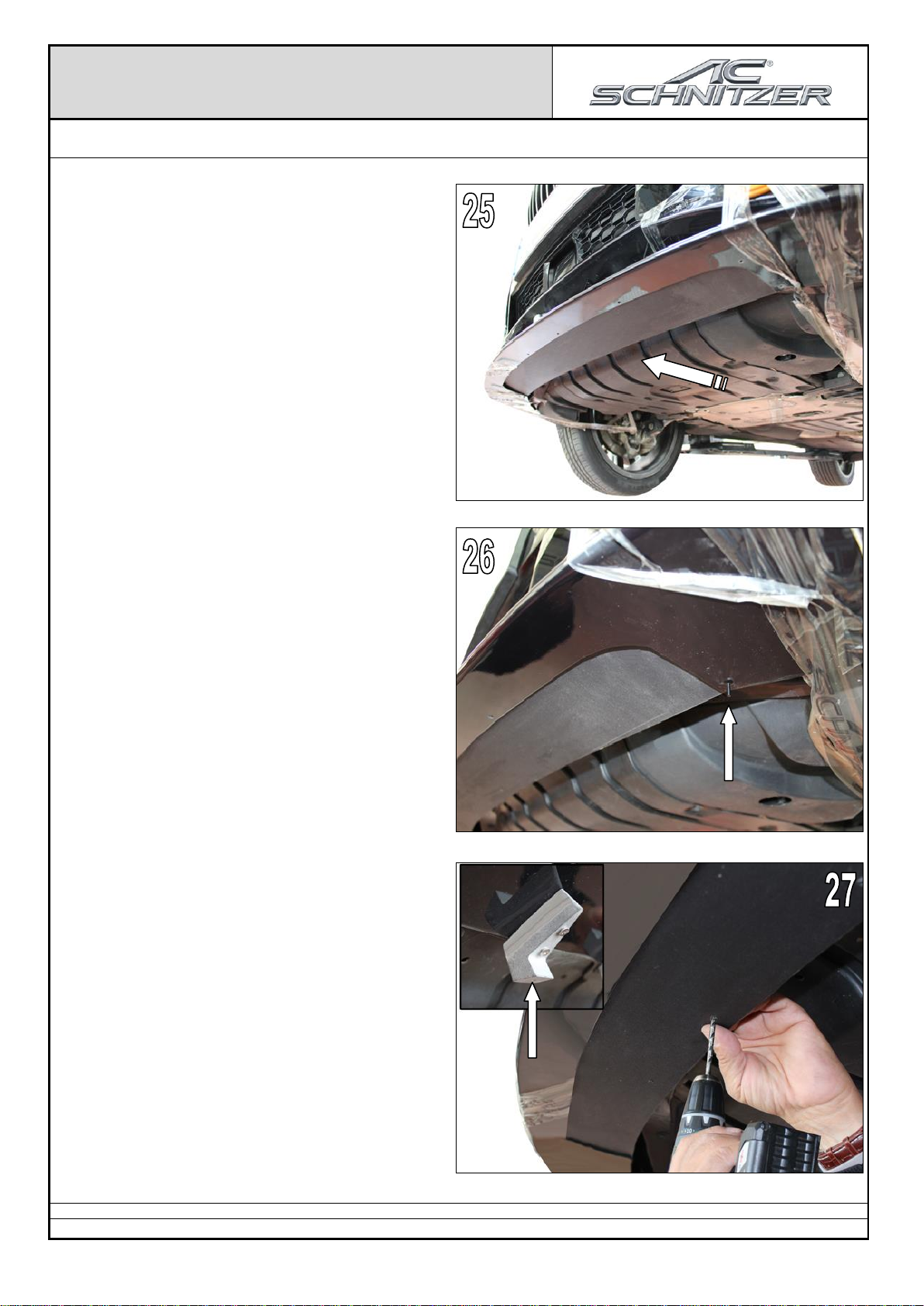

Abb. 25
AC Schnitzer Montageplatte von hinten in AC Schnit-
zer Frontspoiler einschieben und ausrichten.
Abb. 26
AC Schnitzer Montageplatte an den äußeren Befesti-
gungspunkten, durch die vorhandene Bohrung des AC
Schnitzer Frontspoilers, mit einem Ø 5,5mm Bohrer
durchbohren und mit den mitgelieferten Spreiznieten
fixieren und befestigen. (2 Bohrungen)
Abb. 27
Im Bereich der AC Schnitzer Montageadapter mittig
eine Ø 6mm Bohrung durch die AC Schnitzer Monta-
geplatte vornehmen. (4 Bohrungen)
Achtung:
Nicht in das Gewinde der Montageadapter bohren.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

13
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...

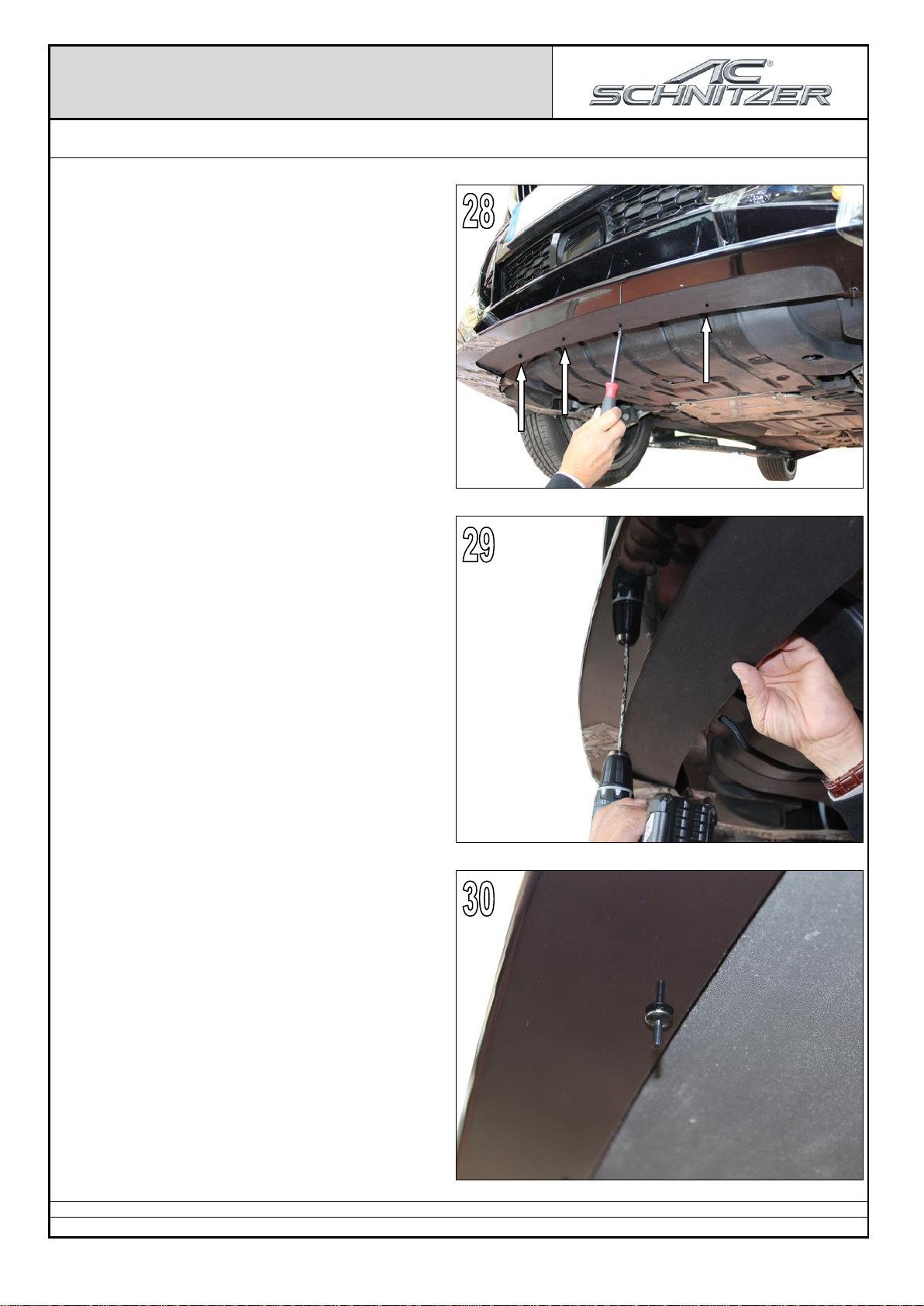

Abb. 28
AC Schnitzer Montageplatte mit den mitgelieferten Be-
festigungsschrauben M6x12mm an den AC Schnitzer
Montageadaptern festschrauben.
Abb. 29
Durch die vorhandenen Bohrungen in der AC Schnit-
zer Frontschürze, jeweils eine Ø 5,5mm Bohrung in die
AC Schnitzer Montageplatte vornehmen.
(6 Bohrungen)

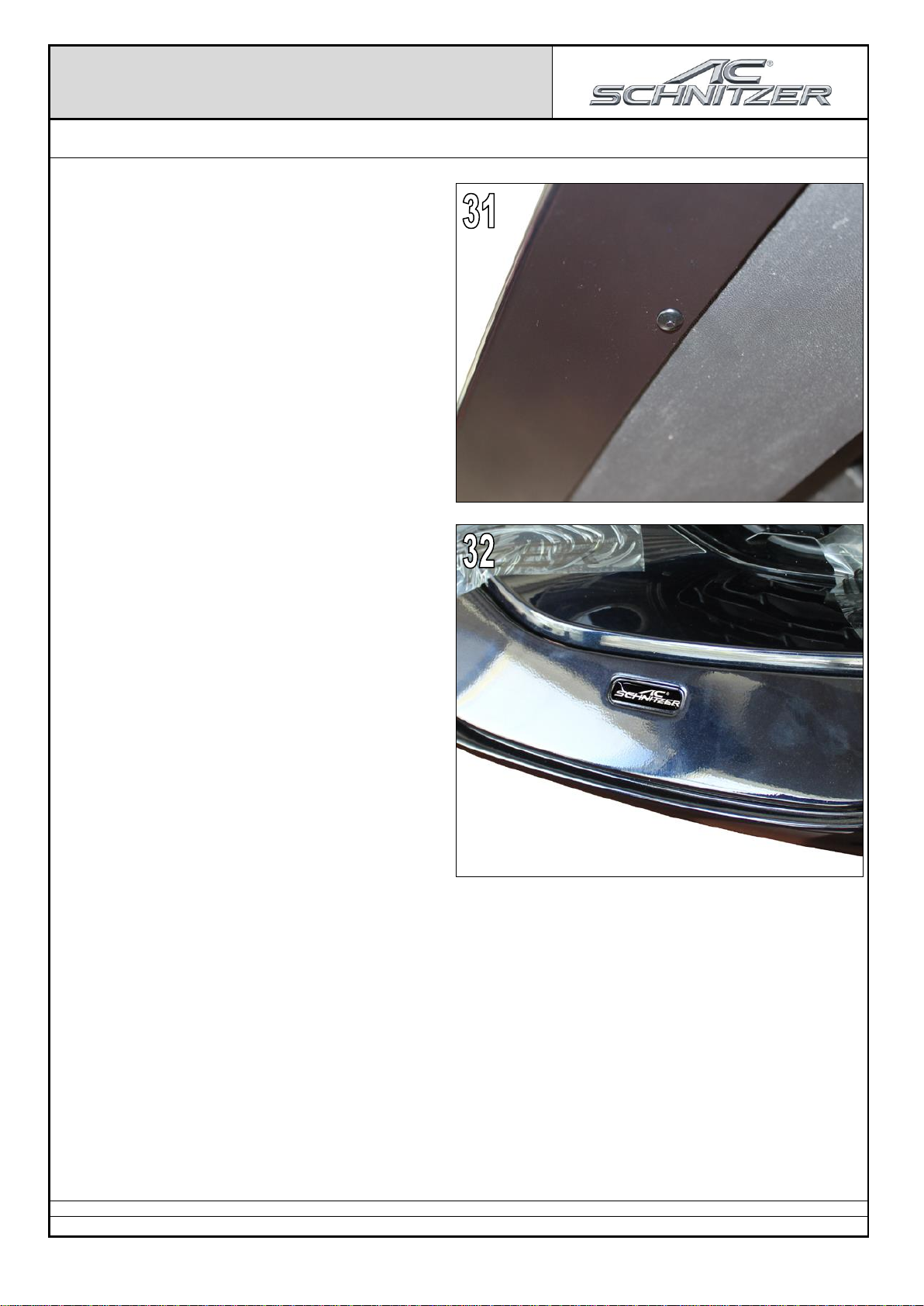

Abb. 30 & 31
AC Schnitzer Montageplatte, mit den mitgelieferten
Spreiznieten, an den AC Schnitzer Frontspoiler ver-
nieten.
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

14
Montageanleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Montage ...
Abb. 32
Mitgelieferte AC Schnitzer Vitro Aufkleber in die
dafür vorgesehenen Aussparung einkleben.
Trocknungszeit des Klebers ca. 24 Stunden.
Waschanlagenfest nach ca. 48 Stunden.
Irrtum, Änderungen sowie technische Weiterentwicklung
vorbehalten !
Montageanleitung Nr.: 5111 501 310 / Stand: 24.10.2019 / TSch / REV01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

15
Lackieranleitung
AC Schnitzer Frontspoiler –X5 (G05) –
Vor dem Lackieren,müssen alle AC Schnitzer Karosserie Komponenten am Fahrzeug auf Passgenauigkeit (z.B.
Anlageflächen /-konturen) überprüft werden.
Mögliche Nacharbeiten (z.B. Anlagefläche /-konturen nachschleifen) sollten vor dem Lackieren erfolgen !
Die Qualität und Haltbarkeit der Lackierung eines Bauteils ist von der Vorbehandlung und von äußeren Einflüssen
abhängig und damit mit keinem anderen Karosserieteil vergleichbar.
Um Verzug / Verformung bei der Bearbeitung und beim Trocknen zu vermeiden sind AC Schnitzer Bauteile auf einer
entsprechenden Vorrichtung zu platzieren.
Hinweis!
Bitte beachten Sie unbedingt die Lackiervorschriften des Lackherstellers !
Lackierschritte:
1. Reinigen: Kunststoffreiniger / Silikonentferner
2. Tempern: 30Min. bei max. 40° Celsius Objekttemperatur
3. Prüfen: Kanten und Nähte der Oberfläche (evtl. Poren), ggf. schleifen
4. Schleifen: 2K Spachtel P220 –P280 (trocken), komplettes Bauteil P400 –P600 (trocken)
5. Abkleben: Klebeflächen, TÜV-Kennzeichnung, Typschilder
6. Reinigen: Silikonentferner
7. Füllern: 2K HS-Füller
8. Trocknen: 1Std. bei max. 40° Celsius Objekttemperatur, Bauteil sollte über Nacht in der
Trockenkammer verbleiben
9. Entfernen: Abklebung Typenschilder, Klebeflächen und TÜV-Kennzeichnung
10. Schleifen: P800 (trocken)
11. Reinigen: Silikonentferner
12. Abkleben: Klebeflächen
13. Lackieren: Technische Daten und Lackierhinweise des Lackherstellers beachten
14. Trocknen: 1Std. bei max. 40° Celsius Objekttemperatur, Bauteil sollte über Nacht in der
Trockenkammer verbleiben
Lackieranleitung Stand: 10 / 2019
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - 52078 Aachen - Tel. [phone]

16
… weiter AC Schnitzer Produkte
AC Schnitzer Dachheckspoiler 5131 305 310

17
-
-F Fi it tt ti in ng g I In ns st tr ru uc ct ti io on ns s- -
F
Fr ro on nt t S Sp po oi il le er r
–
– X X5 5 ( (G G0 05 5) ) – –
P
Pa ar rt t N No o. . 5 51 11 11 1 3 30 05 5 3 31 1

18
General Notes !
AC Schnitzer Front Spoiler - X5 (G05) -
Important Notes !
These Fitting Instructions must be read in full before beginning installation work. AC Schnitzer bears no liability for
damage caused by incorrect installation !
These Fitting Instructions are intended solely for use by authorised AC Schnitzer dealers. These Fitting
Instructions are in all cases directed at professionals trained in BMW vehicles who have the corresponding
specialist knowledge.
All diagrams show LHD vehicles, for RHD vehicles proceed accordingly or follow separate Fitting Instructions.
As manufacturer, we are obliged to point out that any changes you make to a vehicle licensed for use on public
roads require approval by a test centre and registration in the vehicle documents. As the legal regulations may
vary according to location, please contact the competent authorities for information.
Fitting
Carry out all work in accordance with applicable safety regulations (e.g. wear safety goggles).
…..only in conjunction with M-Technik aerodynamic kit
Components and surfaces to be glued together must first be thoroughly cleaned with cleaner! The
adhesive drying time is 24 hours. The vehicle can be washed in a car wash after approx. 48 hours.
Fitting Time (1 unit = 5 minutes)
The fitting time is around 18 units, which may vary depending on vehicle condition and equipment level.
Painting Time (1 unit = 5 minutes)
The painting time is around 16 units, which may vary depending on component composition.
Tools Required
Masking tape
Cordless drill
Drill bit Ø 3mm
Various screwdrivers
Fitting Instructions No.: 5111 501 310 / Issue: 24.10.2019 / TSch / Rev01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

19
Components Supplied
AC Schnitzer Front Spoiler - X5 (G05) -
AAC Schnitzer front spoiler
B AC Schnitzer underfloor plate
CAC Schnitzer mounting adapter (2x outer / 2x inner)
DFixing bolts 5x45mm
E Fixing bolts M6x12mm
FPlastic spread rivets
G AC Schnitzer sticker –black –
H Adhesive 80ml, inc. cleaner
ITÜV certificate
Fitting Instructions No.: 5111 501 310 / Issue: 24.10.2019 / TSch / Rev01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]
1x
4x each 2x
1x
4x
8x
8x
1x
1x
1x

20
Fitting Instructions
AC Schnitzer Front Spoiler - X5 (G05) -
Fitting the AC Schnitzer Front Spoiler

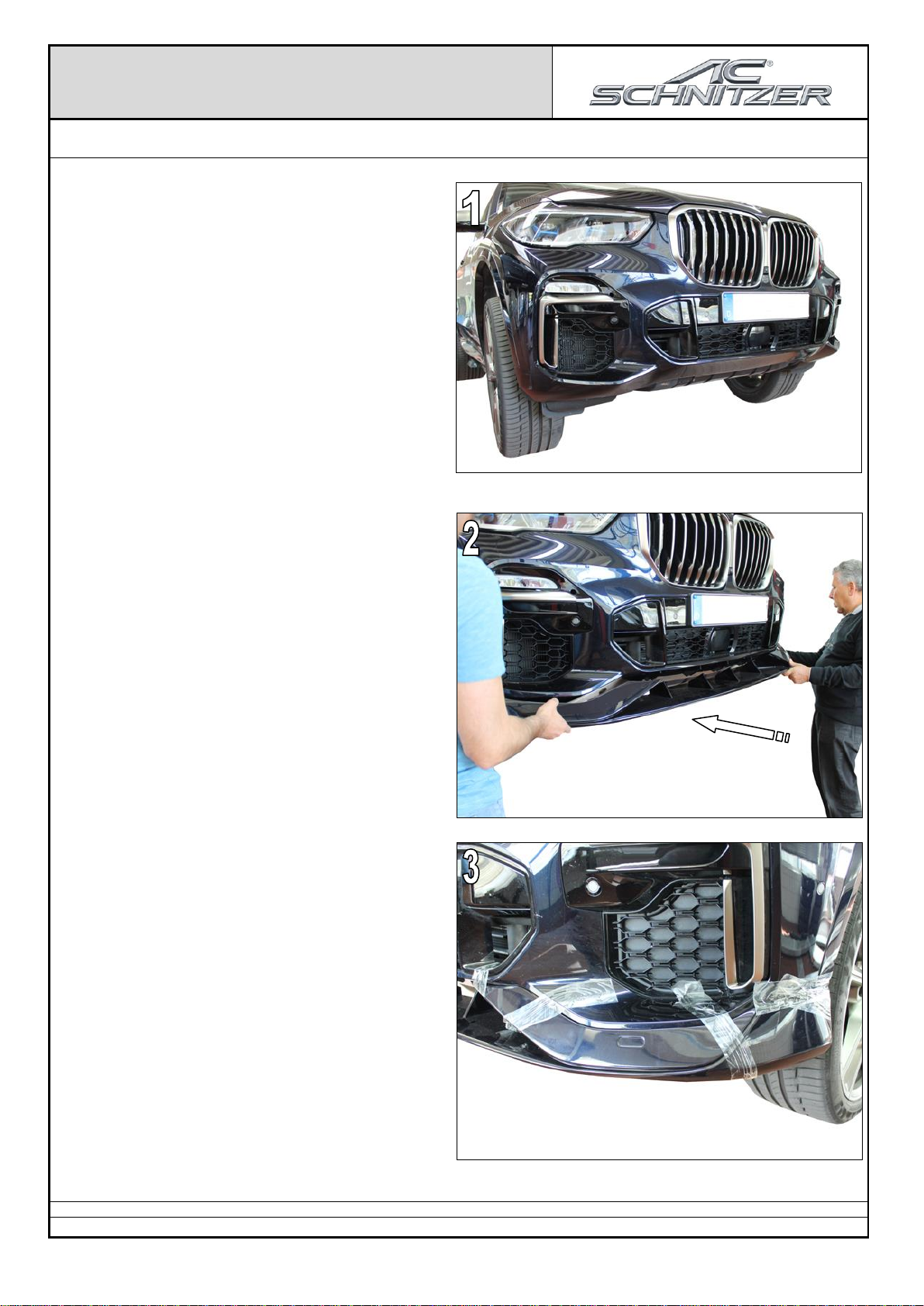

Fig. 1
Clean contact area on the front skirt using cleaner
and a soft cleaning cloth. The contact surface must
be dry, free from dirt and grease.
Figs. 2 & 3
Place the AC Schnitzer front spoiler on the vehicle,
align and affix with masking tape.
Fitting Instructions No.: 5111 501 310 / Issue: 24.10.2019 / TSch / Rev01
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]
