AC Schnitzer F40 User manual

-
-M Mo on nt ta ag ge ea an nl le ei it tu un ng g- -
D
Da ac ch hh he ec ck kf fl lü üg ge el l
–
– F F4 40 0 – –
M
M- -T Te ec ch hn ni ik k
5
51 13 31 1 2 24 40 0 3 31 10 0
(
(e en ng gl li is sh h v ve er rs si io on n s se ee e p pa ag ge e 9 9) )

2
Allgemeine Hinweise !
AC Schnitzer Dachheckflügel –F40 –
Wichtige Hinweise !
Diese Montageanleitung ist unbedingt vor Beginn der Einbauarbeiten zu lesen. AC Schnitzer übernimmt keine
Haftung für Schäden, die durch unsachgemäßen Einbau entstehen !
Diese Montageanleitung ist zum Gebrauch durch autorisierte AC Schnitzer Händler bestimmt.
Zielgruppe dieser Montageanleitung ist in jedem Falle an BMW Fahrzeugen ausgebildetes Fachpersonal mit
entsprechenden Fachkenntnissen.
Alle Abbildungen zeigen LHD Fahrzeuge, bei RHD Fahrzeugen ist sinngemäß oder nach gesonderten
Montage-hinweisen vorzugehen.
Als Hersteller sind wir verpflichtet darauf hinzuweisen, dass jegliche Veränderungen, die Sie am für den
öffentlichen Verkehr zugelassenen Fahrzeug vornehmen, der Abnahme durch eine Prüfstelle und Eintragung in
die Fahrzeugpapierebedarf ! Da die gesetzlichen Bestimmungenvon Land zu Land variieren können, bitten wir
Sie sich bei den zuständigen Behörden zu erkundigen.
Lackieren
Vor dem Lackieren, müssen alle AC Schnitzer Karosserie Komponenten am Fahrzeug auf Passgenauigkeit
(z.B. Anlageflächen /-konturen) überprüft werden.
Mögliche Nacharbeiten (z.B. Anlageflächen/-konturen nachschleifen) sollten vor dem Lackieren erfolgen !
Lackieranleitung und entsprechende Hinweise wie Lackierempfehlungen sind als Anhang am Ende der Montage-
anleitung zu finden (siehe Inhaltsverzeichnis).
Lackiervorschriften des Lackherstellers unbedingt beachten!
Montage
Alle Arbeiten sind unter Berücksichtigung der geltenden Sicherheitsvorschriften durchzuführen (z.B. Schutzbrille).
Bauteile und Flächen die miteinander verklebt werden, müssen grundsätzlich mit Reiniger gesäubert werden !
Trocknungszeit des Klebers ca. 24 Stunden. Waschanlagenfest nach ca. 48 Stunden.
AC Schnitzer Dachheckflügel nur in Verbindung mit M-Aerodynamik SA-745.
Einbauzeit (1 AW = 5 Minuten)
Die Einbauzeit beträgt 8 AW.
Lackierzeit (1 AW = 5 Minuten)
Die Lackierzeit beträgt 10 AW.
Montageanleitung Nr.: 5131 240 310 / Stand: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

3

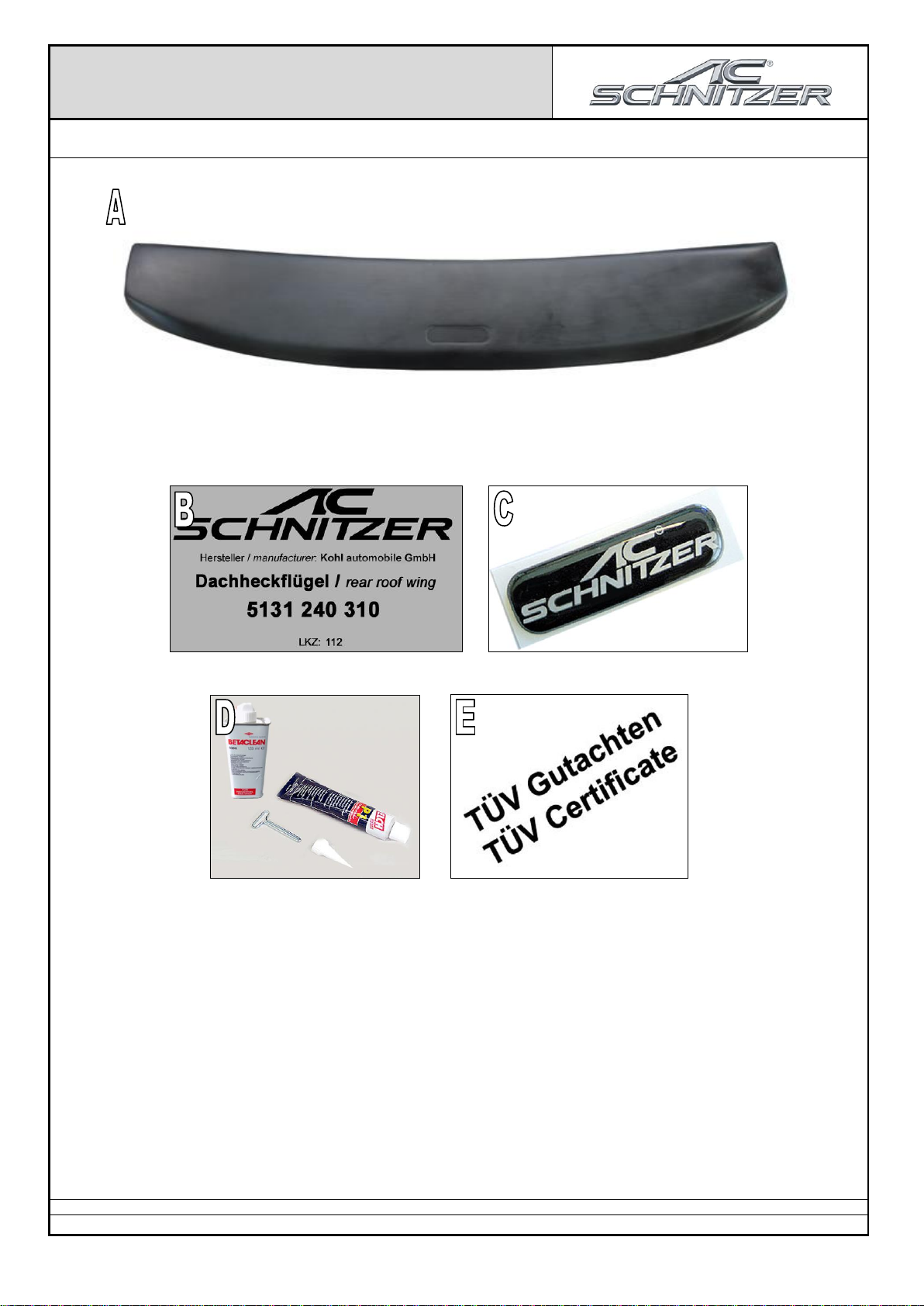

Gelieferte Bauteile
AC Schnitzer Dachheckflügel –F40 –
A AC Schnitzer Dachheckflügel
B AC Schnitzer Teilekennzeichnung - Aufkleber
C AC Schnitzer Vitro Aufkleber - schwarz -
D Kleber 80ml inkl. Reiniger
E TÜV Teilegutachten
Montageanleitung Nr.: 5131 240 310 / Stand: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]
1x
1x
1x
1x
1x

4
Montageanleitung
AC Schnitzer Dachheckflügel –F40 –
Montage des AC Schnitzer Dachheckflügels
Bauteile und Flächen die miteinander verklebt
werden, müssen grundsätzlich mit Reiniger
gesäubert werden !
Lack- und Grundierungsreste vom AC Schnitzer Dach-
heckflügel entfernen.

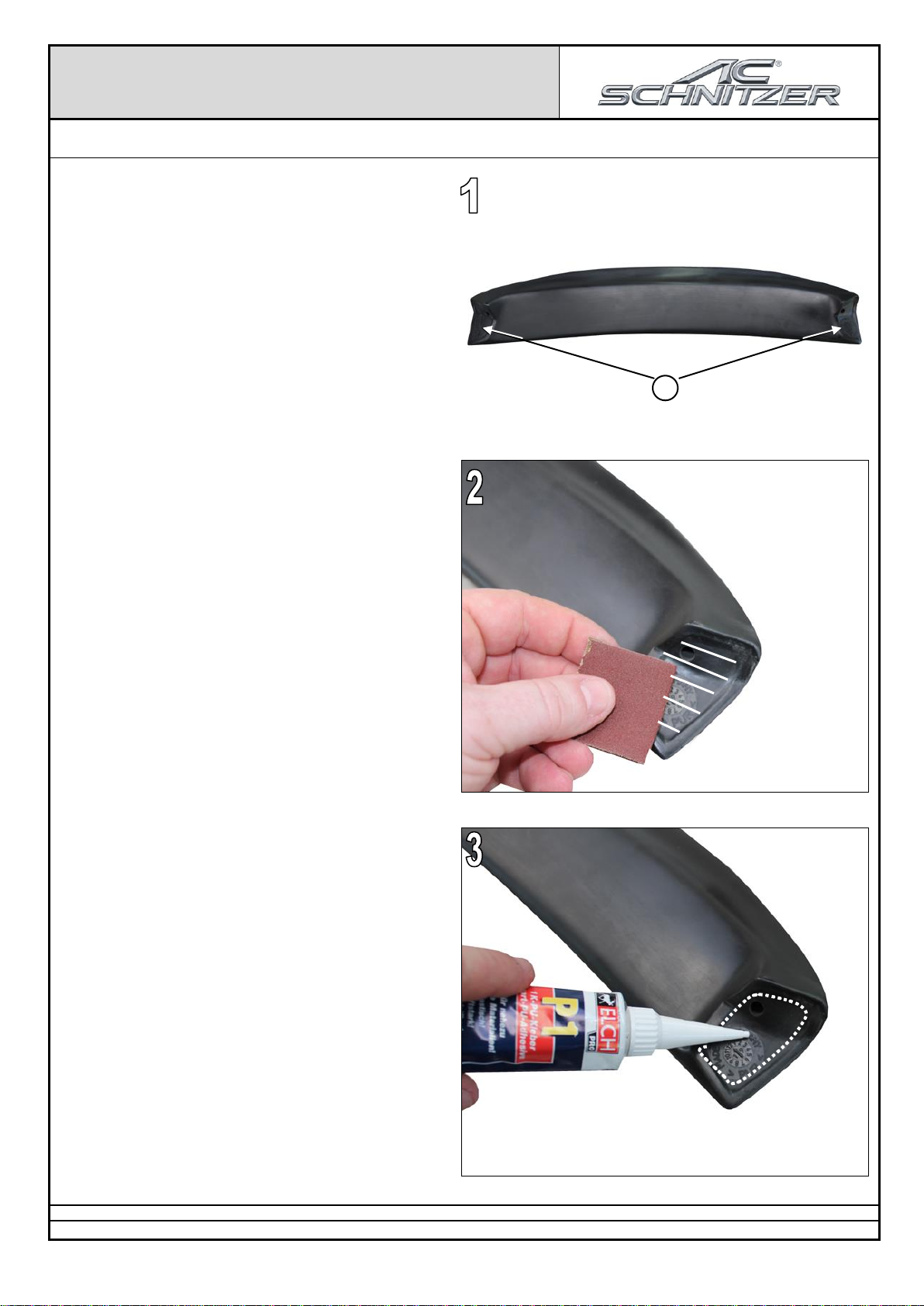

Abb. 1 & 2
Klebefläche ( Abb.1.1) des AC Schnitzer Dachheck-
flügel anschleifen und mit dem mitgelieferten Reiniger
reinigen.
Abb. 3
Mitgelieferter Kleber in Form einer Kleberraupe von ca.
Ø 5mm umlaufend auf die Klebefläche des AC Schnit-
zer Dachheckflügel auftragen.
Montageanleitung Nr.: 5131 240 310 / Stand: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]
1

5
Montageanleitung
AC Schnitzer Dachheckflügel –F40 –
Montage ... ( Fortsetzung )
Klebefläche am Fahrzeug ebenfalls mit dem mitgelie-
ferten Reiniger reinigen.

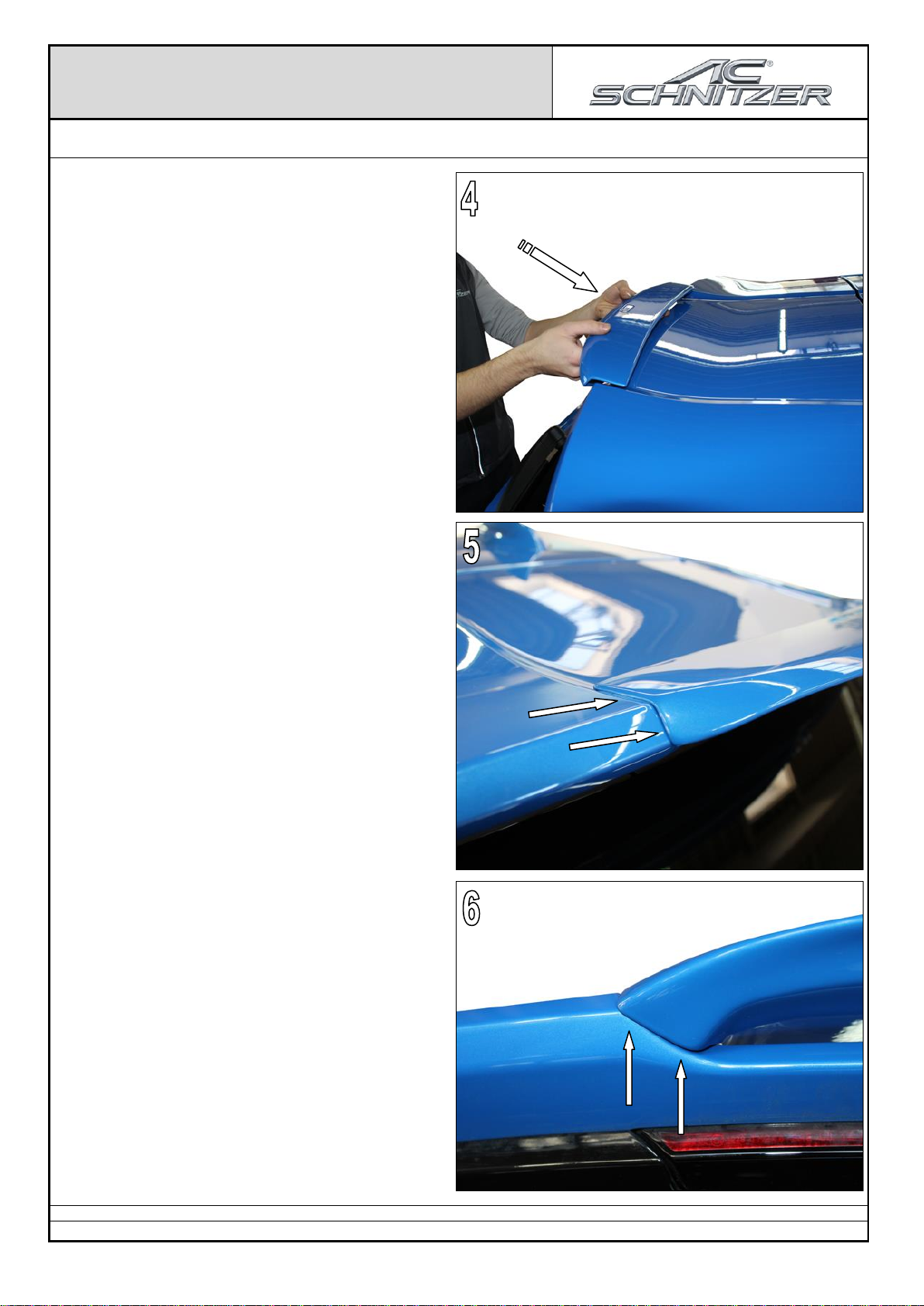

Abb. 4
AC Schnitzer Dachheckflügel am Fahrzeug ansetzen
und ausrichten.
Abb. 5 & 6
Auf den Konturenverlauf des AC Schnitzer Dachheck-
flügels achten.
Montageanleitung Nr.: 5131 240 310 / Stand: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

6
Montageanleitung
AC Schnitzer Dachheckflügel –F40 –
Montage ... ( Fortsetzung )

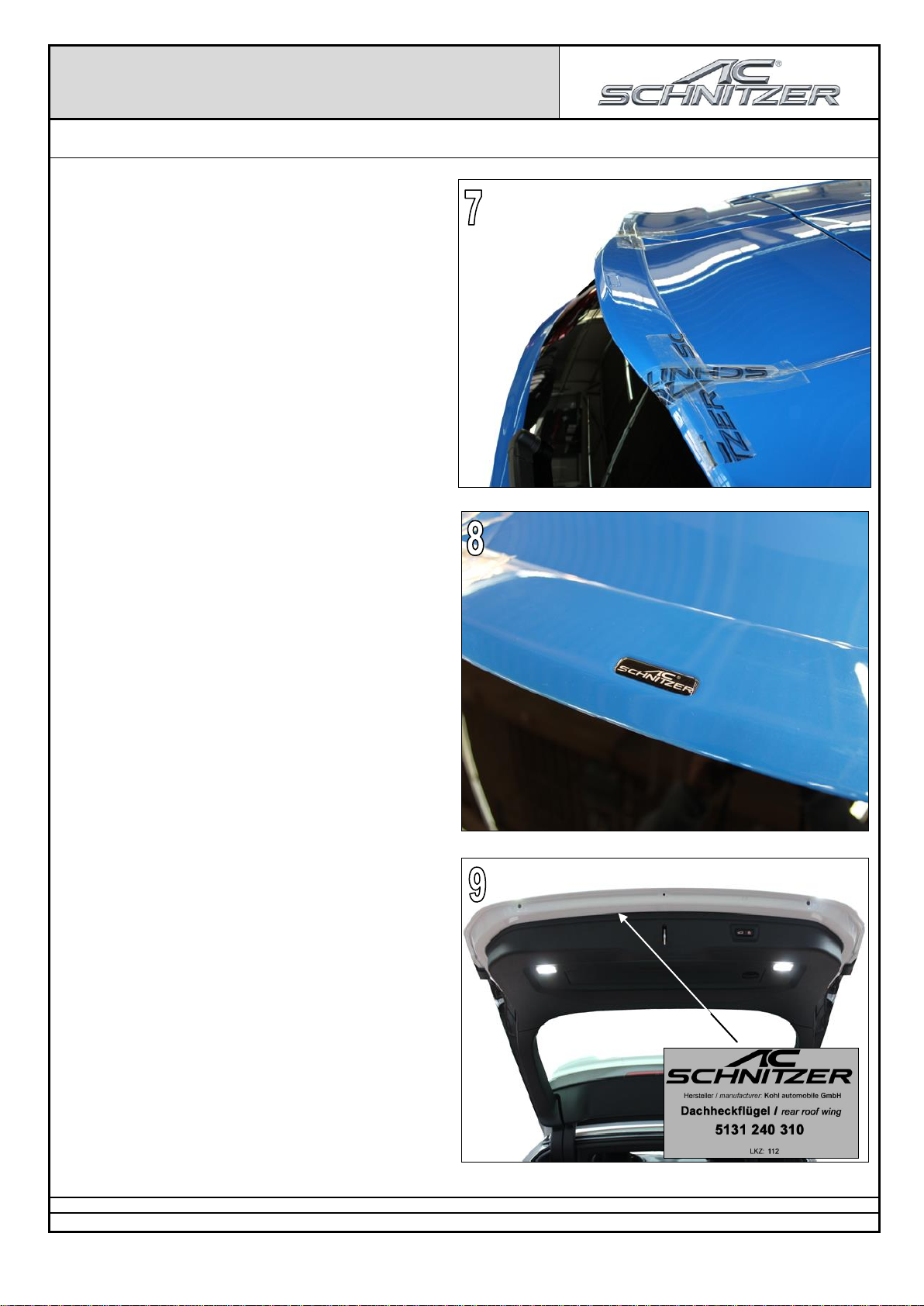

Abb. 7
AC Schnitzer Dachheckflügel fest andrücken und mit
Klebeband fixieren.
Evtl. an den Anlageflächen herausquellenden Kleber mit
Hilfe des mitgelieferten Reinigers entfernen.
Abb. 8
Mitgelieferten AC Schnitzer Vitro Aufkleber in die dafür
vorgesehene Aussparungen des AC Schnitzer Dach-
heckflügels einkleben.
Abb. 9
Mitgelieferter Aufkleber zur Teilekennzeichnung sicht-
bar von innen an der Heckklappe anbringen.
Trocknungszeit des Klebers ca. 24 Stunden.
Waschanlagenfest nach ca. 48 Stunden.
Irrtum, Änderungen sowie technische Weiterentwicklung
vorbehalten !
Montageanleitung Nr.: 5131 240 310 / Stand: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

7
Lackieranleitung
Hinweise zum Lackieren von AC Schnitzer Bauteilen
Vor dem Lackieren,müssen alle AC Schnitzer Karosserie Komponenten am Fahrzeug auf Passgenauigkeit (z.B.
Anlageflächen /-konturen) überprüft werden.
Mögliche Nacharbeiten (z.B. Anlagefläche /-konturen nachschleifen) sollten vor dem Lackieren erfolgen !
Die Qualität und Haltbarkeit der Lackierung eines Bauteilsist von der Vorbehandlung und von äußeren Einflüssen
abhängig und damit mit keinem anderen Karosserieteil vergleichbar.
Um Verzug / Verformung bei der Bearbeitung und beim Trocknen zu vermeiden sind AC Schnitzer Bauteile auf einer
entsprechenden Vorrichtung zu platzieren.
Hinweis!
Bitte beachten Sie unbedingt die Lackiervorschriften des Lackherstellers !
Lackierschritte:
1. Reinigen: Kunststoffreiniger / Silikonentferner
2. Tempern: 30Min. bei max. 40° Celsius Objekttemperatur
3. Prüfen: Kanten und Nähte der Oberfläche (evtl. Poren), ggf. schleifen
4. Schleifen: 2K Spachtel P220 –P280 (trocken), komplettes Bauteil P400 –P600 (trocken)
5. Abkleben: Klebeflächen, TÜV-Kennzeichnung, Typschilder
6. Reinigen: Silikonentferner
7. Füllern: 2K HS-Füller
8. Trocknen: 1Std. bei max. 40° Celsius Objekttemperatur, Bauteil sollte über Nacht in der
Trockenkammer verbleiben
9. Entfernen: Abklebung Typenschilder, Klebeflächen und TÜV-Kennzeichnung
10. Schleifen: P800 (trocken)
11. Reinigen: Silikonentferner
12. Abkleben: Klebeflächen
13. Lackieren: Technische Daten und Lackierhinweise des Lackherstellers beachten
14. Trocknen: 1Std. bei max. 40° Celsius Objekttemperatur, Bauteil sollte über Nacht in der
Trockenkammer verbleiben
Lackieranleitung Stand: 12/2019
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - 52078 Aachen - Tel. [phone]

8

9
-
-F Fi it tt ti in ng g I In ns st tr ru uc ct ti io on ns s- -
R
Re ea ar r R Ro oo of f W Wi in ng g
–
– F F4 40 0 – –
M
M- -T Te ec ch hn ni ic c
5
51 13 31 1 2 24 40 0 3 31 10 0

10
General Notes !
AC Schnitzer Rear Roof Wing - F40 -
Important Notes !
These Fitting Instructions must be read in full before beginning installation work. AC Schnitzer bears no liability for
damage caused by incorrect installation !
These Fitting Instructions are intended solely for use by authorised AC Schnitzer dealers.
These Fitting Instructions are in all cases directed at professionals trained in BMW vehicles who have the
corresponding specialist knowledge.
All diagrams show LHD vehicles, for RHD vehicles proceed accordingly or follow separate Fitting Instructions.
As manufacturer, we are obliged to point out that any changes you make to a vehicle licensed for use on public
roads require approval by a test centre and registration in the vehicle documents. As the legal regulations may vary
according to location, please contact the competent authorities for information.
Painting
Before painting, all AC Schnitzer bodystyling components must be checked for fit on the vehicle (e.g. contact
surfaces/contours).
Any retouching work (e.g. sanding of contact surfaces/contours) must be carried out before painting !
Painting Instructions and corresponding notes and recommendations are attached at the end of these Fitting
Instructions (see Contents).
The instructions of the paint manufacturer must be observed !
Fitting
Carry out all work in accordance with applicable safety regulations (e.g. wear safety goggles).
Components and surfaces to be glued together must first be thoroughly cleaned with cleaner !
The adhesive drying time is 24 hours. The vehicle can be washed in a car wash after approx. 48 hours.
AC Schnitzer Rear Roof Wings only in conjunction with M-Aerodynamic SA-745.
Fitting Time (1 unit = 5 minutes)
The fitting time is around 8 units.
Painting Time (1 unit = 5 minutes)
The painting time is around 10 units.
Fitting Instructions No.: 5131 240 310 / Issue: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

11
Components Supplied
AC Schnitzer Rear Roof Wing - F40 -
A AC Schnitzer rear roof wing
B AC Schnitzer component identification sticker
C AC Schnitzer sticker –black –
D Adhesive 80ml, inc. cleaner
E TÜV component certificate
Fitting Instructions No.: 5131 240 310 / Issue: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]
1x
1x
1x
1x
1x

12
Fitting Instructions
AC Schnitzer Rear Roof Wing - F40 -
Fitting the AC Schnitzer Rear Roof Wing
Components and surfaces to be glued together
must first be thoroughly cleaned with cleaner !
Remove paint and primer residue from the AC Schnit-
zer rear roof wing.
Fig. 1 & 2
Sand down contact surface (Fig. 1.1) of the AC Schnit-
zer rear roof wing and clean using the cleaner supplied.
Fig. 3
Apply the adhesive supplied as a 5 mm bead all around
the contact surface of the AC Schnitzer rear roof wing.
Fitting Instructions No.: 5131 240 310 / Issue: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]
1

13
Fitting Instructions
AC Schnitzer Rear Roof Wing - F40 -
Fitting .... (cont'd.)
Also clean the contact surface on the vehicle using the
cleaner supplied.

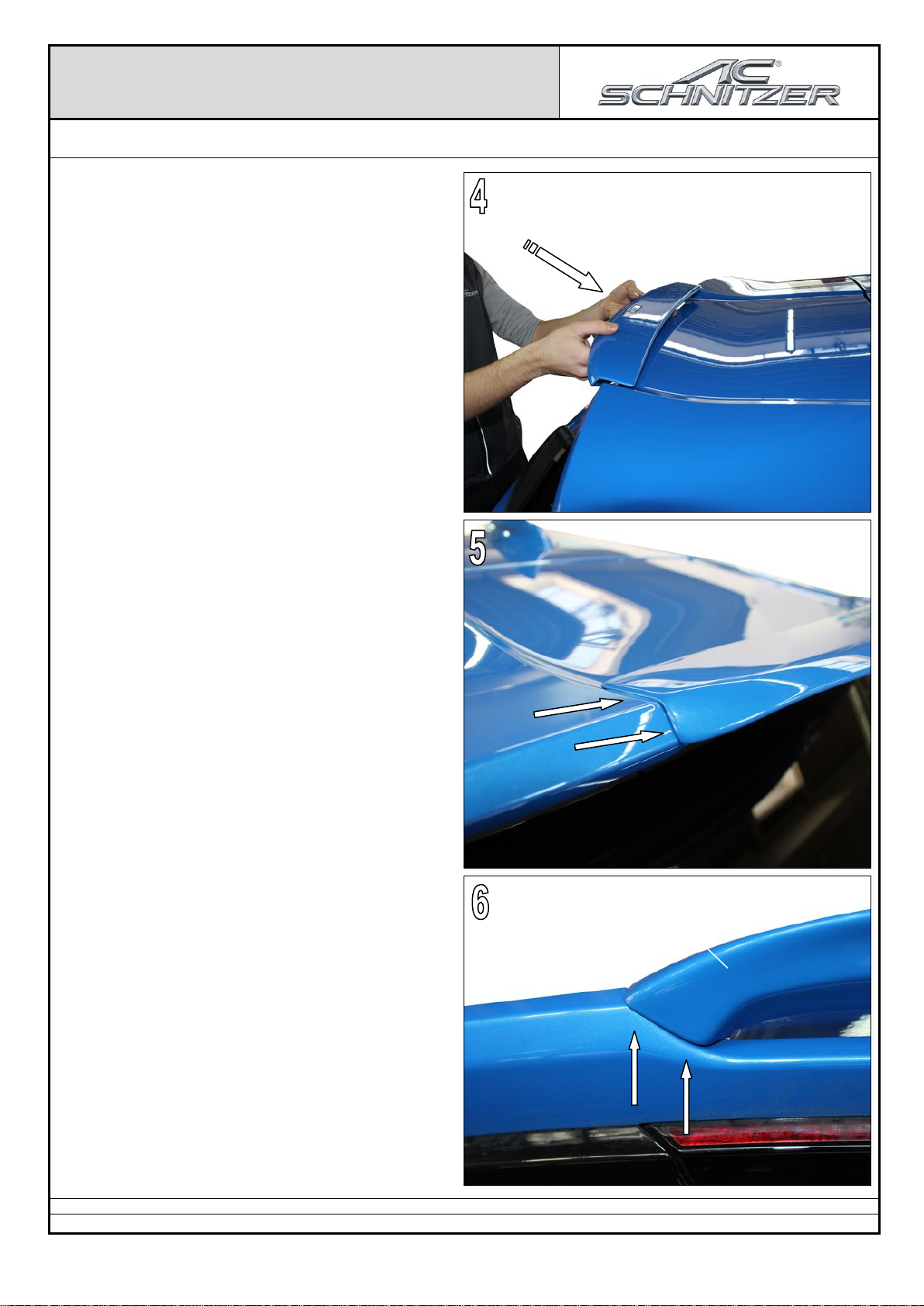

Fig. 4
Place AC Schnitzer rear roof wing on the vehicle and
align.
Fig. 5 & 6
Pay attention to the contour of the AC Schnitzer rear
roof wing.
Fitting Instructions No.: 5131 240 310 / Issue: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

14
Fitting Instructions
AC Schnitzer Rear Roof Wing - F40 -
Fitting .... (cont'd.)
Fig. 7
Press AC Schnitzer rear roof spoiler firmly and affix with
masking tape
Remove any surplus adhesive using the cleaner.
Fig. 8
Affix the AC Schnitzer stickers supplied in the recesses
provided of the AC Schnitzer rear roof wing.
Fig. 9
Apply the component identification sticker supplied in a
visible location on the inside of the tailgate.
The adhesive drying time is 24 hours.
The vehicle can be washed in a car wash after
approx. 48 hours.
Errors, changes and technical developments excepted !
Fitting Instructions No.: 5131 240 310 / Issue: 19.12.2019 / TSch
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

15
Painting Instructions
Notes on Painting AC Schnitzer Components
Before painting, all AC Schnitzer bodystyling components must be checked for fit on the vehicle (e.g. contact
surfaces/contours).
Anyretouching work (e.g. sanding of contact surfaces/contours) must be carried out before painting !
The quality and durabilityof the paint on a component depends on the preparation and external influences, and cannot
therefore be compared with that on anyother body element.
To avoid distortion/deformation during working and drying, AC Schnitzer components should be placed on a
corresponding jig.
Note !
The painting instructions of the paint manufacturer must be followed !
Painting Steps:
1. Cleaning: Plastic cleaner / silicone remover
2. Tempering: 30 min. at max. 40° C object temperature
3. Inspection: Edges and seams on surface (pores etc.), sand down if necessary
4. Sanding: 2K stopper P220 –P280 (dry), complete component P400 –P600 (dry)
5. Masking off: Contact surfaces, TÜV marking, rating plates
6. Cleaning: Silicone remover
7. Filling: 2K HS filler
8. Drying: 1 hour at max. 40° C object temperature, component should remain in drying
cabinet overnight
9. Removal: Masking tape on rating plates, contact surfaces and TÜV marking
10. Sanding: P800 (dry)
11. Cleaning: Silicone remover
12. Masking off: Contact surfaces
13. Painting: Observe technical data and painting instructions from paint manufacturer
14. Drying: 1 hour at max. 40° C object temperature, component should remain in drying
cabinet overnight
Painting Instructions Issue: 12/2019
AC Schnitzer - automobile Technik - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone]

16
