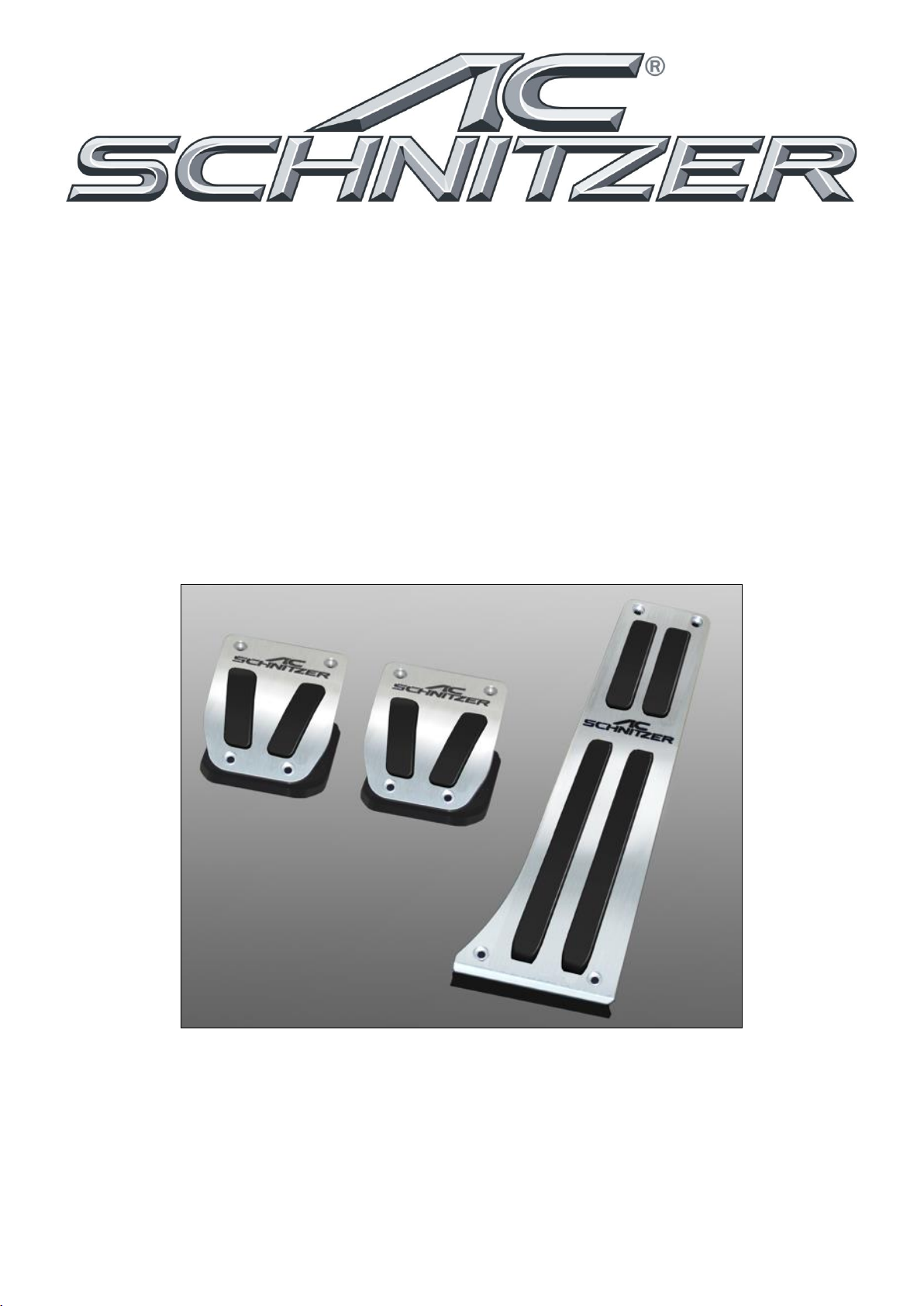

AC Schnitzer LHD User manual

1
-Montageanleitung-
Alu Pedal Set
für Fzg. mit Fahrpedalmodul
Teile-Nr.: 3520 10 110 /-120 /-130 /-310
3520 20 120
(
(e en ng gl li is sh h v ve er rs si io on n s se ee e p pa ag ge e 9 9) )

2
Allgemeine Hinweise!
AC Schnitzer –Alu Pedal Set –
Wichtige Hinweise!
Diese Montageanleitung ist unbedingt vor Beginn der Einbauarbeiten zu lesen. AC Schnitzer übernimmt keine
Haftung für Schäden, die durch unsachgemäßen Einbau entstehen!
Diese Montageanleitung ist zum Gebrauch durch autorisierte AC Schnitzer Händler bestimmt.
Zielgruppe dieser Montageanleitung ist in jedem Falle an BMW Fahrzeugen ausgebildetes Fachpersonal mit entspre-
chenden Fachkenntnissen.
Alle Abbildungen zeigen LHD Fahrzeuge, bei RHD Fahrzeugen ist sinngemäß oder nach gesonderten Montagehinwei-
sen vorzugehen.
Als Hersteller sind wir verpflichtet darauf hinzuweisen, dass jegliche Veränderungen, die Sie am
für den öffentlichen Verkehr zugelassenen Fahrzeug vornehmen, der Abnahme durch eine Prüfstelle und Eintragung in
die Fahrzeugpapiere bedarf!
Da die gesetzlichen Bestimmungen von Land zu Land variieren können, bitten wir Sie sich bei den zuständigen
Behörden zu erkundigen.
Montage
Alle Arbeiten sind unter Berücksichtigung der geltenden Sicherheitsvorschriften durchzuführen ( z.B. Schutzbrille ).
Einbauzeit ( 1 AW = 5 Minuten )
Die Einbauzeit beträgt: ………………, die je nach Zustand und Ausstattung des Fahrzeugs abweichen kann.
………8 AW bei RHD & LHD
………6 AW bei Fahrzeugen mit Doppelkupplungsgetriebe oder Automatikgetriebe
Erforderliches Werkzeug
Bohrmaschine
Bohrer Ø 2,5mm und 3,5mm
Torx-Inbusschlüssel TX10
Maulschlüssel oder Nuss SW 5,5mm
Markierungsstift
Reiniger
Montageanleitung Nr.: 3520 10 (20) 110-120-130-310 / Stand: 26.06.2017 / TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

3
gelieferte Bauteile
AC Schnitzer –Alu Pedal Set –
A AC Schnitzer Alu Pedal Set Variante LHD / RHD / DKG oder Automatikgetriebe
B Befestigungssatz je nach Variante unterschiedlich (Senkkopfschrauben Ø3x16mm metrisch, Senkkopf-
schrauben Ø3x14mm selbstschneidend, Unterlegscheiben U3, selbstsichernde Muttern M3
C AC Schnitzer Klebepad Gaspedal
DAC Schnitzer Alu Gegenhalter nur für RHD Variante 3520 10 310
E TÜV-Gutachten
Montageanleitung Nr.: 3520 10 (20) 110-120-130-310 / Stand: 26.06.2017 / TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de
1x
1x
8x / 4x
1x
8x / 4x
2x
8x / 4x
4x
1x
1x

4
Montageanleitung
AC Schnitzer –Alu Pedal Set –
2. Montage
Die serienmäßigen Gummipedalauflagen von Kupplungs-
und Bremspedal abnehmen.
Abb. 1
AC Schnitzer Alu Pedale mit den Pedaleinlagen (bereits
im Auslieferungszustand in AC Schnitzer Alu Pedale ver-
baut) auf die serienmäßigen Pedale auflegen, ausrichten
und die Befestigungspunkte durch die vorhandenen Boh-
rungen in den AC Schnitzer Pedalen anzeichnen.
Darauf achten, dass der AC Schnitzer Schriftzug auf
den AC Schnitzer Alu Pedalen waagerecht ausgerich-
tet ist.
Bei RHD (Rechtslenkerfahrzeugen) (nicht Automatik)
werden nur die oberen Befestigungspunkte ange-
zeichnet.
AC Schnitzer Alu Pedale wieder abnehmen.
Abb. 2
An den markierten Punkten auf den Serienpedalen je eine
Bohrung mit Ø 3,5mm Bohrer vornehmen.
Abb. 3
AC Schnitzer Alu Pedale auf die Serienpedale aufsetzen,
die mitgelieferten Senkkopfschrauben Ø 3x16mm met-
risch in die Befestigungspunkte einsetzen und die mitgelie-
ferten Sechskantmuttern M3 und Unterlegscheiben U3
von hinten aufschrauben und festziehen.
Beim Festziehen darauf achten, dass der AC Schnitzer
Schriftzug auf den AC Schnitzer Alu Pedalen waagerecht
ausgerichtet ist.
Montageanleitung Nr.: 3520 10 (20) 110-120-130-310 / Stand: 26.06.2017 / TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

5
Montageanleitung
AC Schnitzer –Alu Pedal Set –
2. Montage ... ( Fortsetzung )
Abb. 4
Bei RHD Fahrzeugen (nicht Automatik) an den oberen
Befestigungspunkten die mitgelieferten Senkkopf-
schrauben Ø 3x16mm metrisch einsetzen und von
hinten mit den Sechskantmuttern M3 und Unterleg-
scheiben U3 festziehen. An den unteren Befesti-
gungspunkten der AC Schnitzer Alu Pedale die mitge-
lieferten Gegenhalter ansetzen und mit den mitgelie-
ferten Ø 3x16mm metrisch beiziehen, so dass das Se-
rienpedal zwischen dem Gegenhalter und dem AC
Schnitzer Alu Pedal eingeklemmt wird.
Abb. 5
Auflagefläche des Seriengaspedals mit einem geeignetem
Reiniger, z.B. Bremsenreiniger, gründlich reinigen.
Montageanleitung Nr.: 3520 10 (20) 110-120-130-310 / Stand: 26.06.2017 / TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

6
Montageanleitung
AC Schnitzer –Alu Pedal Set –
2. Montage ... ( Fortsetzung )

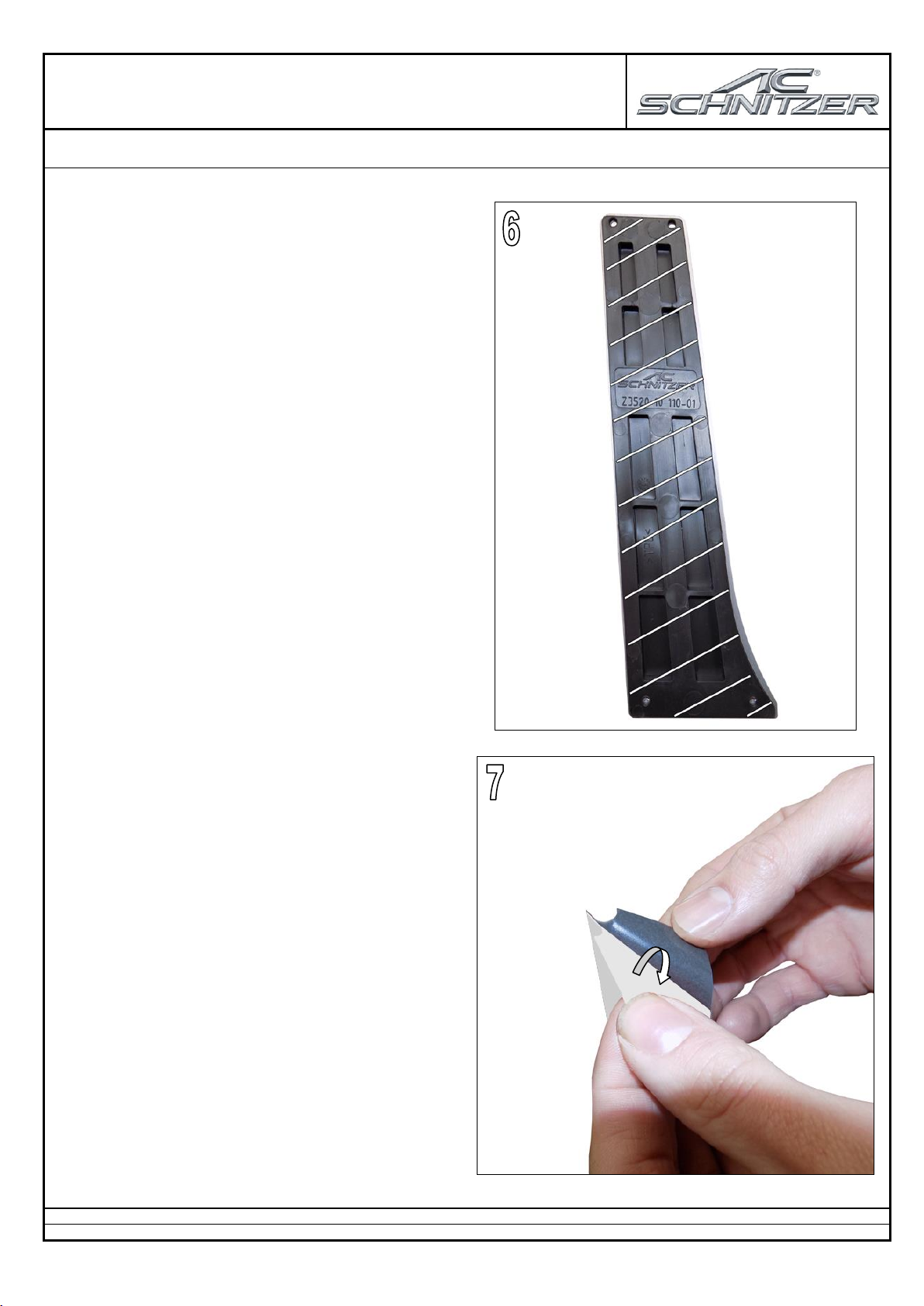

Abb. 6
Auflagefläche der AC Schnitzer Pedaleinlage vom AC
Schnitzer Alu Gaspedal mit einem geeignetem Reiniger,
z.B. Bremsenreiniger, gründlich reinigen.
Abb. 7
Hintere Schutzfolie (weiße Schutzfolie) des mitgelieferten
AC Schnitzer Klebepads vorsichtig abziehen.
Montageanleitung Nr.: 3520 10 (20) 110-120-130-310 / Stand: 26.06.2017 / TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

7
Montageanleitung
AC Schnitzer –Alu Pedal Set –
2. Montage ... ( Fortsetzung )
Abb. 8
AC Schnitzer Klebepad auf die Auflagefläche der AC
Schnitzer Pedaleinalge des AC Schnitzer Alu Gaspedals
aufkleben.
Achtung !
AC Schnitzer Klebpad vor dem aufkleben genau aus-
richten. Klebepad haftet sofort.
Abb. 9
Hintere Schutzfolie (rote Schutzfolie) vom AC Schnitzer
Klebepads vorsichtig abziehen.
Montageanleitung Nr.: 3520 10 (20) 110-120-130-310 / Stand: 26.06.2017 / TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

8
Montageanleitung
AC Schnitzer –Alu Pedal Set –
2. Montage ... ( Fortsetzung )

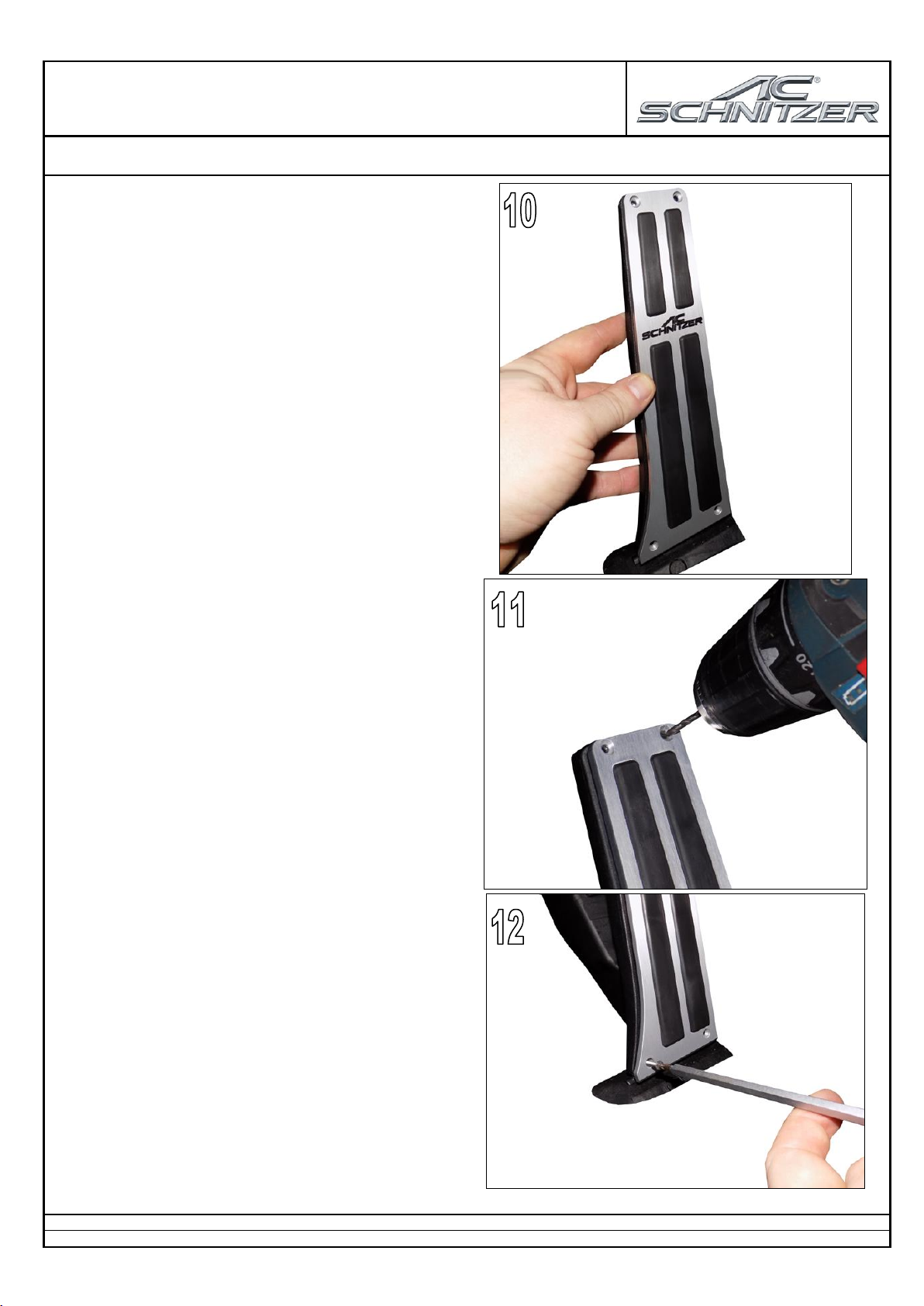

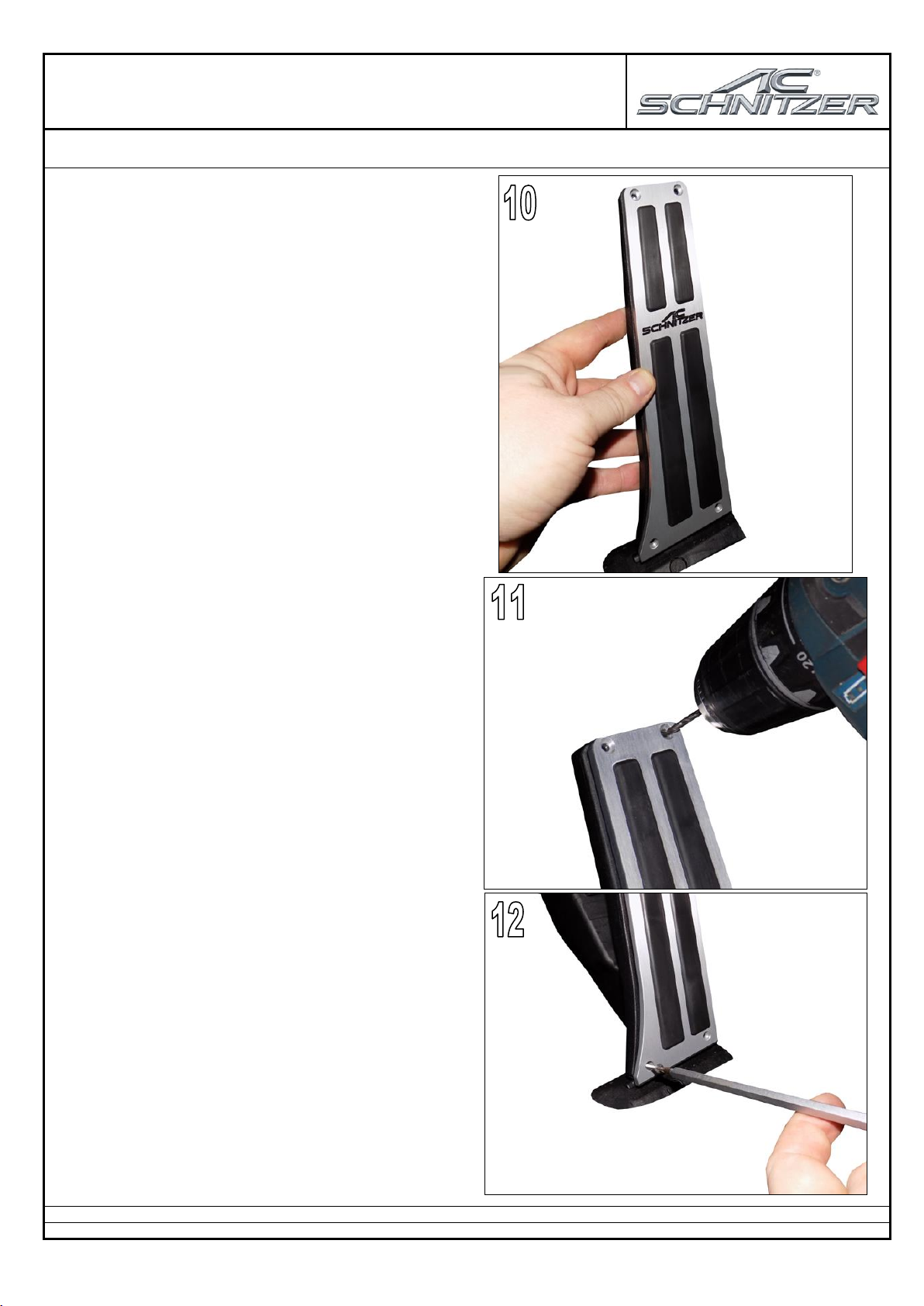

Abb. 10
AC Schnitzer Alu Gaspedal auf das Seriengaspedal aufle-
gen und aufdrücken.
Achtung !
AC Schnitzer Alu Gaspedal vor dem aufkleben genau
ausrichten. Klebepad haftet sofort.
Abb. 11
Durch die Bohrungen des AC Schnitzer Alu Gaspedals in
das Seriengaspedal je eine Bohrung mit einem Ø 2.5mm
Bohrer vornehmen.
Hinweis !
Nicht größer bohren als Ø 2.5mm , da sonst die
selbstschneidenden Senkkopfschrauben nicht grei-
fen.
Abb. 12
AC Schnitzer Alu Gaspedal mit den mitgelieferten Senk-
kopfschrauben selbstschneidend Ø 3x14mm einsetzen
und festschrauben.
Irrtum und Änderung sowie technische Weiterentwicklung
vorbehalten!
Montageanleitung Nr.: 3520 10 (20) 110-120-130-310 / Stand: 26.06.2017 / TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

9

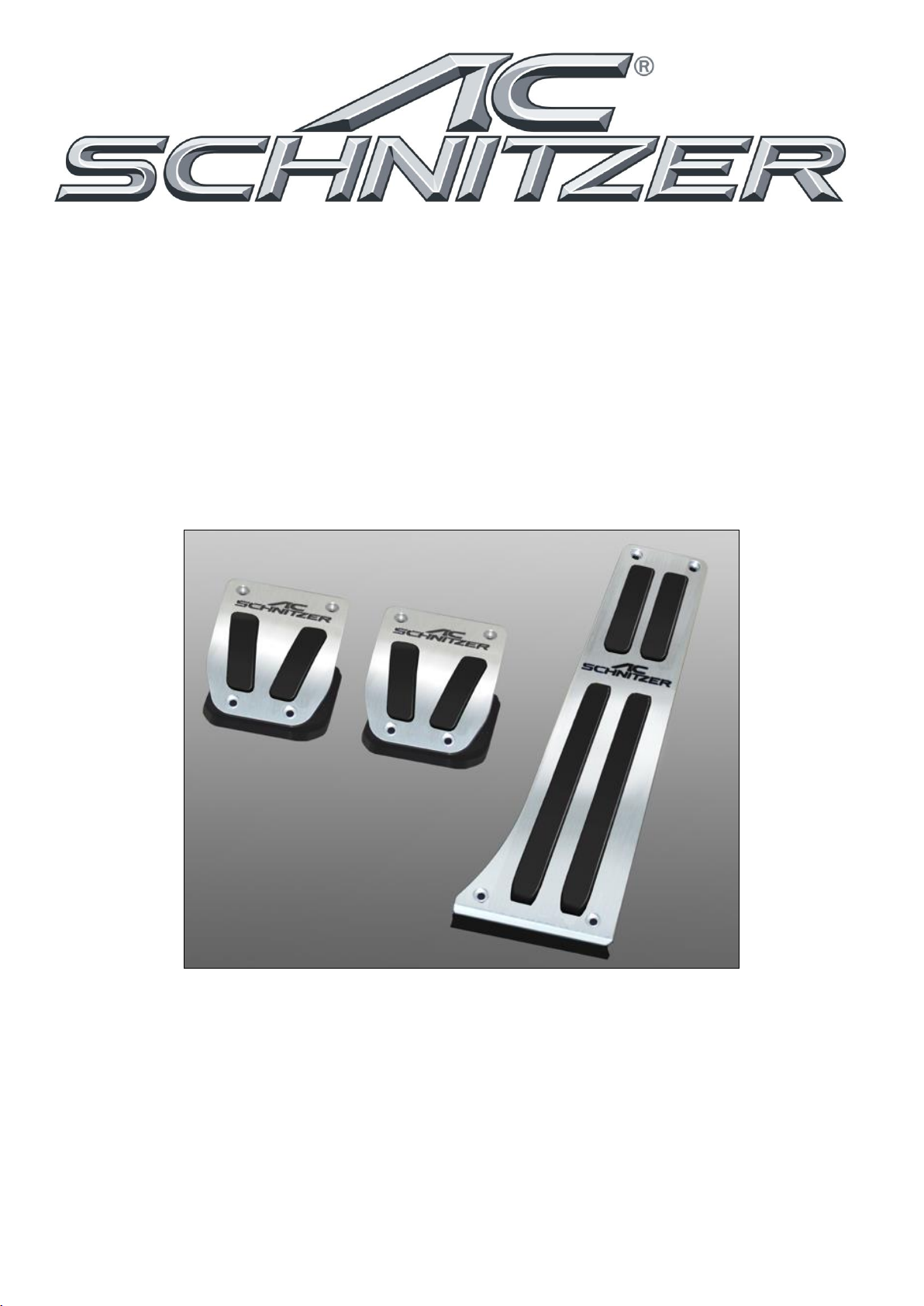

-Fitting Instructions-
Aluminium Pedal Set
for vehicles with drive pedal module
Part No. 3520 10 110 /-120 /-130 /-310
3520 20 120

10
General Notes!
AC Schnitzer –Aluminium Pedal Set –
Important Notes!
These Fitting Instructions must be read in full before beginning installation work. AC Schnitzer bears no liability for
damage caused by incorrect installation!
These Fitting Instructions are intended solely for use by authorised AC Schnitzer dealers.
These Fitting Instructions are in all cases directed at professionals trained in BMW vehicles who have the correspond-
ing specialist knowledge.
All diagrams show LHD vehicles, for RHD vehicles proceed accordingly or follow separate Fitting Instructions.
As manufacturer, we are obliged to point out that any changes you make to a vehicle licensed for use on public roads
require approval by a test centre and registration in the vehicle documents.
As the legal regulations may vary according to location, please contact the competent authorities for information.
Fitting
Carry out all work in accordance with applicable safety regulations (e.g. wear safety goggles).
Fitting Time ( 1 unit = 5 Minutes )
The fitting time is: ..................., which may vary depending on condition and equipment level of the vehicle.
………8 units for RHD & LHD
………6 units for vehicles with dual-clutch (DKG) or automatic transmissions
Tools Required
Electric drill
Drill bits Ø 2.5mm and 3.5mm
Torx driver TX10
Open-ended wrench or socket SW 5.5mm
Marker pen
Cleaner
Fitting Instructions No.: 3520 10 (20) 110-120-130-310 / Issue: 26.06.2017/ TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

11

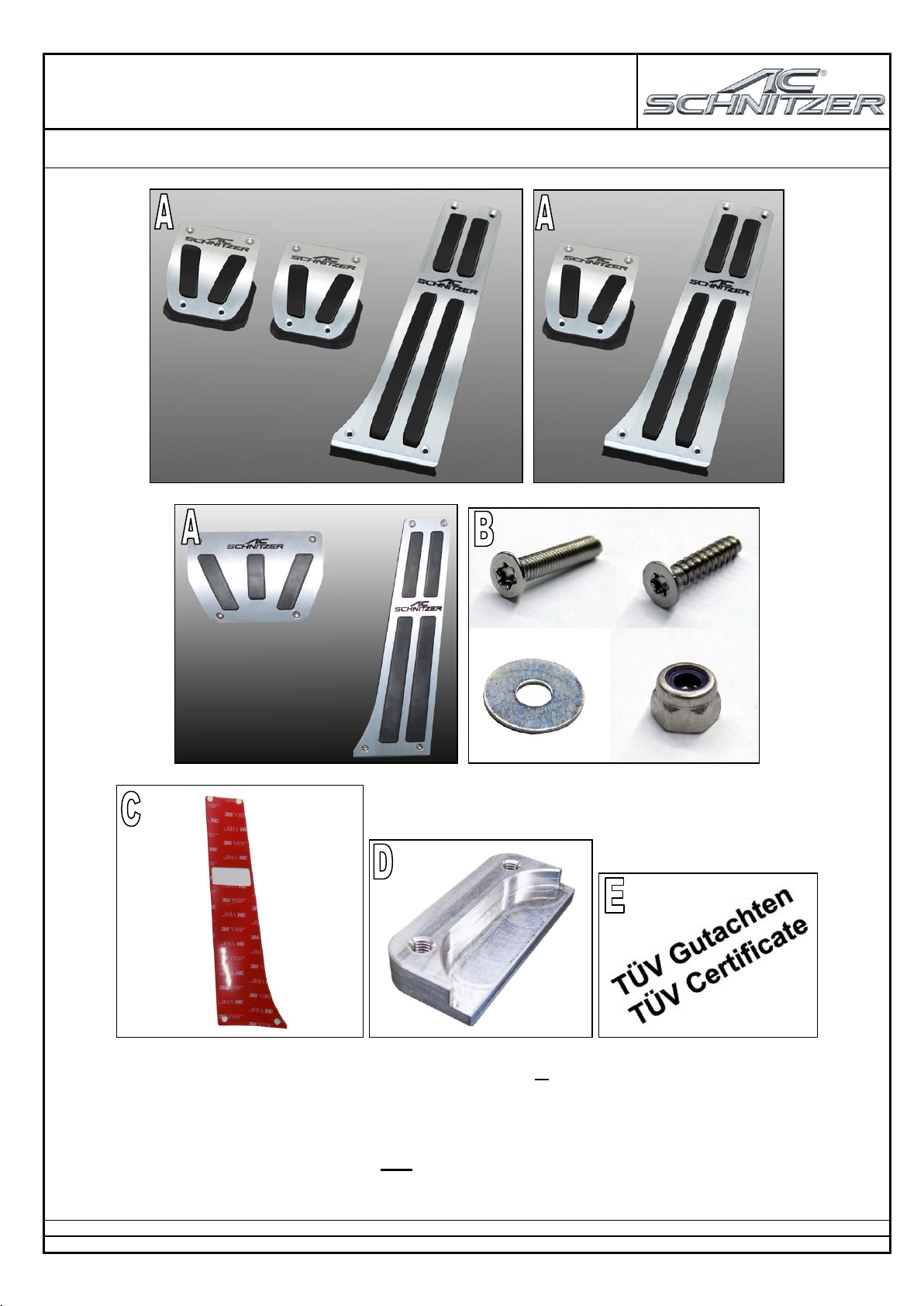

Components Supplied
AC Schnitzer –Aluminium Pedal Set –
A AC Schnitzer Aluminium Pedal Set variant LHD / RHD / DKG or automatic transmission
B Fixing kit varies depending on variant (metric countersunk head bolts Ø3x16mm, self-tapping countersunk head
bolts Ø3x14mm, U3 washers, self-locking nuts M3)
C AC Schnitzer adhesive pad for gas pedal
D AC Schnitzer aluminium backing plate only for RHD variant 3520 10 310
ETÜV certificate
Fitting Instructions No.: 3520 10 (20) 110-120-130-310 / Issue: 26.06.2017/ TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de
1x
1x
8x / 4x
1x
8x / 4x
2x
8x / 4x
4x
1x
1x

12
Fitting Instructions
AC Schnitzer –Aluminium Pedal Set –
2. Fitting
Remove the standard pedal rubbers from the clutch and
brake pedals.

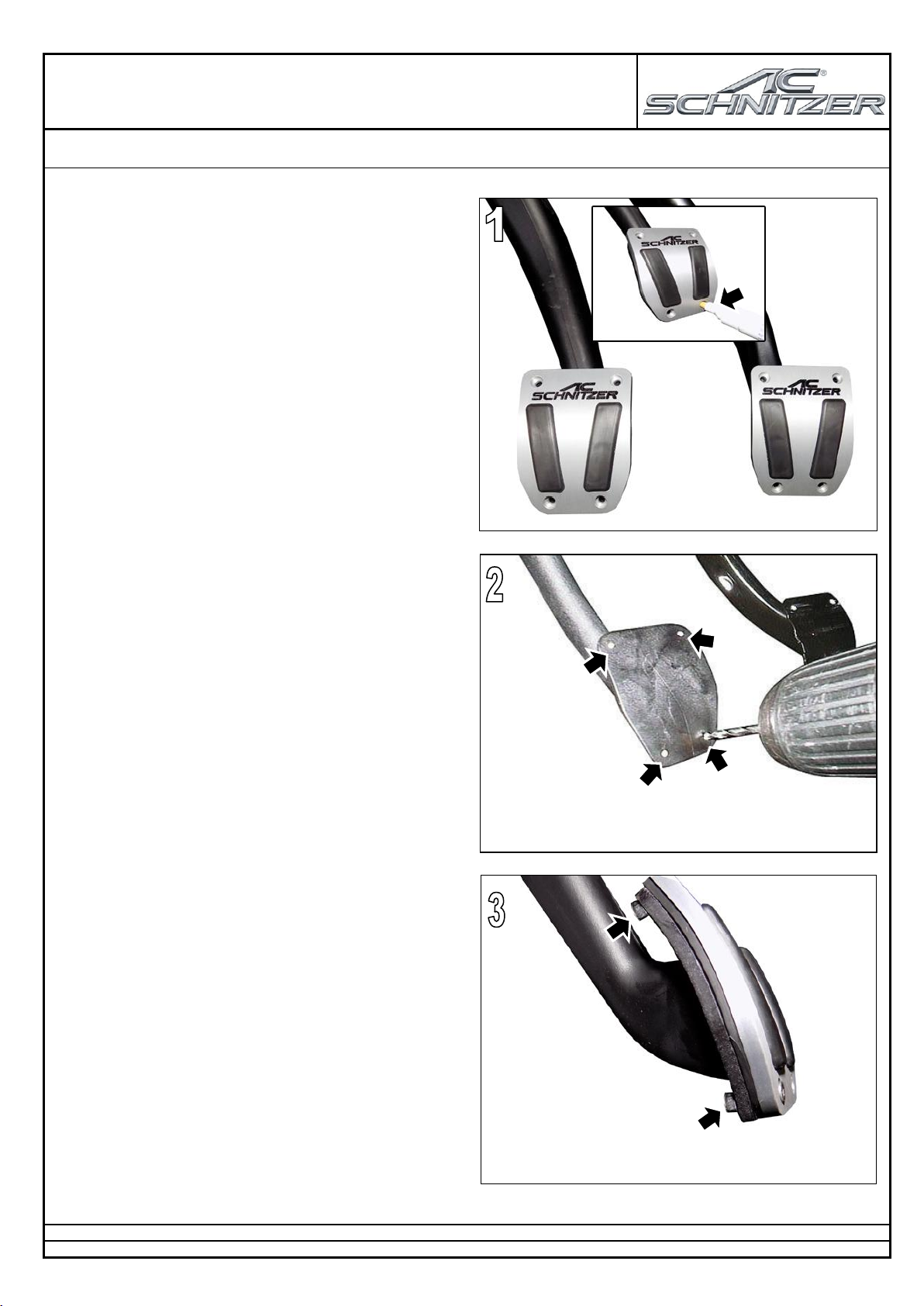

Fig. 1
Place AC Schnitzer aluminium pedals with pedal inserts
(already fitted to AC Schnitzer aluminium pedals when
delivered), align and mark the fixing points through the
existing holes in the AC Schnitzer pedals.
Ensure that the AC Schnitzer logo on the AC Schnitzer
aluminium pedals is aligned horizontally.
For RHD (right-hand drive vehicles) (not automatic)
only the top fixing points are marked.
Remove AC Schnitzer aluminium pedals again.
Fig. 2
Drill a 3.5 mm hole at each of the marked points on the
standard pedals.
Fig. 3
Place the AC Schnitzer aluminium pedals on the standard
pedals, insert the metric countersunk head bolts Ø
3x16mm supplied in the fixing points, apply the hex nuts
M3 and washers U3 supplied, from behind, and tighten.
When tightening, ensure that the AC Schnitzer logo on the
AC Schnitzer aluminium pedals is aligned horizontally.
Fitting Instructions No.: 3520 10 (20) 110-120-130-310 / Issue: 26.06.2017/ TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

13
Fitting Instructions
AC Schnitzer –Aluminium Pedal Set –
2. Fitting .... (cont'd.)
Fig. 4
On RHD vehicles (not automatic), insert the metric
countersunk head bolts Ø 3x16mm supplied in the
upper fixing points, apply the hex nuts M3 and wash-
ers U3 supplied, from behind, and tighten. At the low-
er fixing points of the AC Schnitzer aluminium pedals,
attach the backing plate supplied and tighten with the
Ø 3x16mm metric bolt supplied so that the standard
pedal is clamped between the backing plate and the
AC Schnitzer aluminium pedal.
Fig. 5
Thoroughly clean the contact face of the standard gas pe-
dal with a suitable cleaner, e.g. brake cleaner.
Fitting Instructions No.: 3520 10 (20) 110-120-130-310 / Issue: 26.06.2017/ TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

14
Fitting Instructions
AC Schnitzer –Aluminium Pedal Set –
2. Fitting .... (cont'd.)

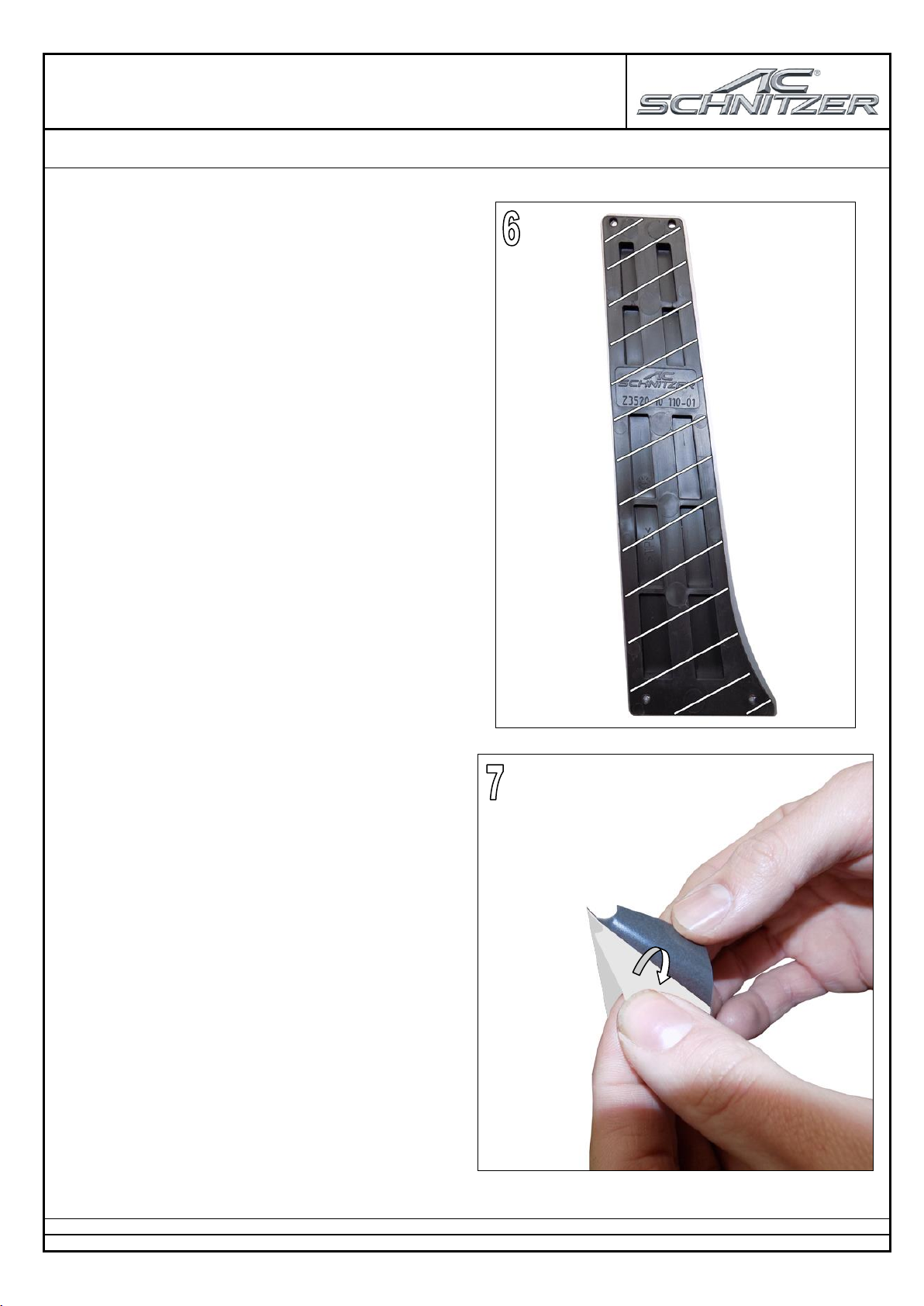

Fig. 6
Thoroughly clean the contact face of the AC Schnitzer pe-
dal insert of the AC Schnitzer aluminium gas pedal with a
suitable cleaner, e.g. brake cleaner.
Fig. 7
Carefully remove rear protective film (white protective
film) from the AC Schnitzer adhesive pad supplied.
Fitting Instructions No.: 3520 10 (20) 110-120-130-310 / Issue: 26.06.2017/ TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

15
Fitting Instructions
AC Schnitzer –Aluminium Pedal Set –
2. Fitting .... (cont'd.)

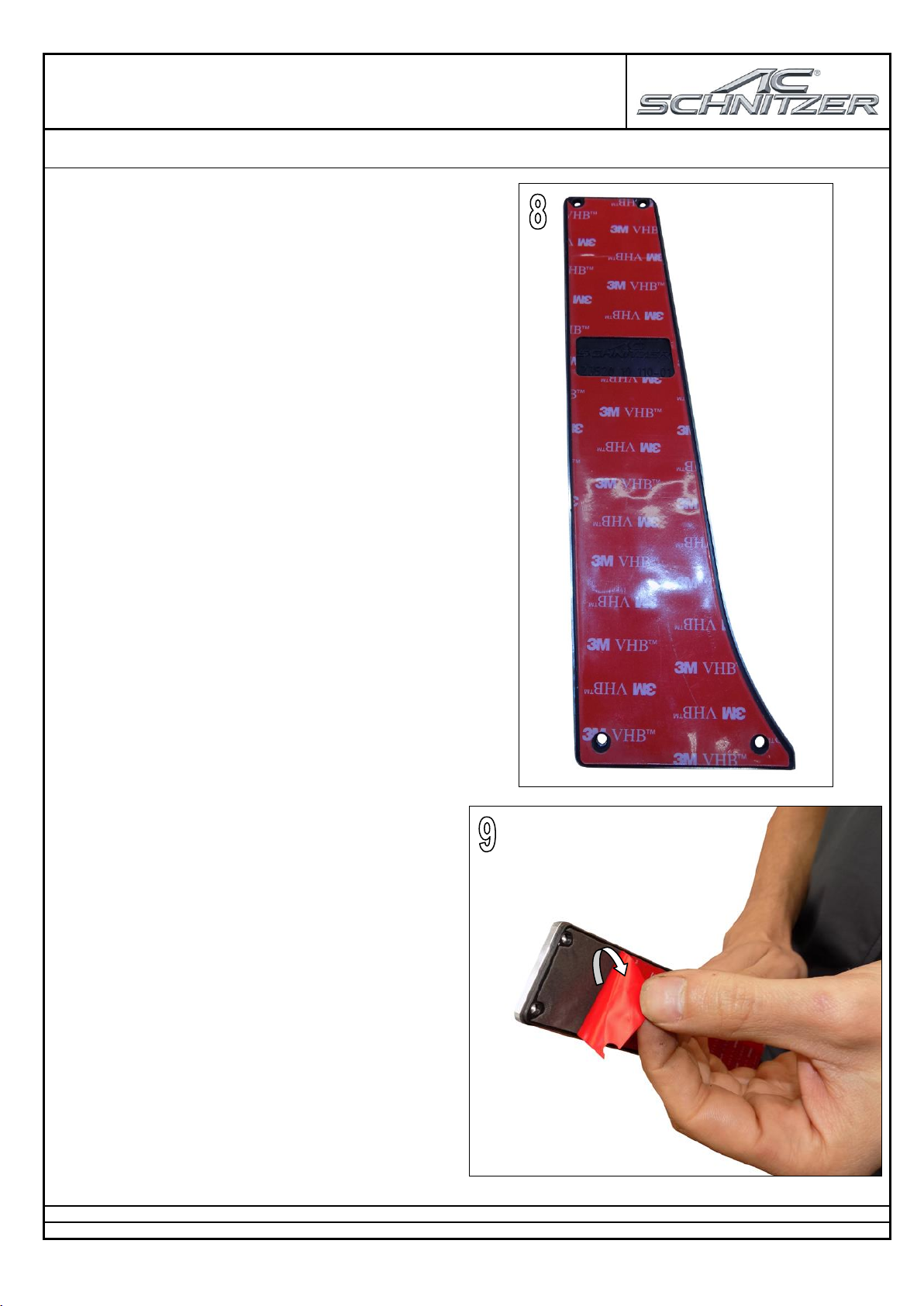

Fig. 8
Affix AC Schnitzer adhesive pad to the contact face of the
AC Schnitzer pedal insert of the AC Schnitzer aluminium
gas pedal.
Warning:
Align AC Schnitzer adhesive pad precisely before af-
fixing. Adhesive pad grips immediately.
Fig. 9
Carefully remove rear protective film (red protective film)
from the AC Schnitzer adhesive pad.
Fitting Instructions No.: 3520 10 (20) 110-120-130-310 / Issue: 26.06.2017/ TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de

16
Fitting Instructions
AC Schnitzer –Aluminium Pedal Set –
2. Fitting .... (cont'd.)
Fig. 10
Place AC Schnitzer aluminium gas pedal on the standard
gas pedal, and press firmly.
Warning:
Align AC Schnitzer aluminium gas pedal precisely be-
fore affixing. Adhesive pad grips immediately.
Fig. 11
Drill a 2.5 mm hole in the standard gas pedal through each
hole in the AC Schnitzer aluminium gas pedal.
Note!
Do not drill larger than Ø 2.5mm else the self-tapping
countersunk head bolts will not grip.
Fig. 12
Fit AC Schnitzer aluminium gas pedal using the self-
tapping countersunk head bolts Ø 3x14mm supplied, and
tighten.
Subject to errors, modifications and technical development!
Fitting Instructions No.: 3520 10 (20) 110-120-130-310 / Issue: 26.06.2017/ TSch / REV01
AC Schnitzer - Neuenhofstraße 160 - D - 52078 Aachen - Tel. [phone] Fax -135 / www.ac-schnitzer.de
