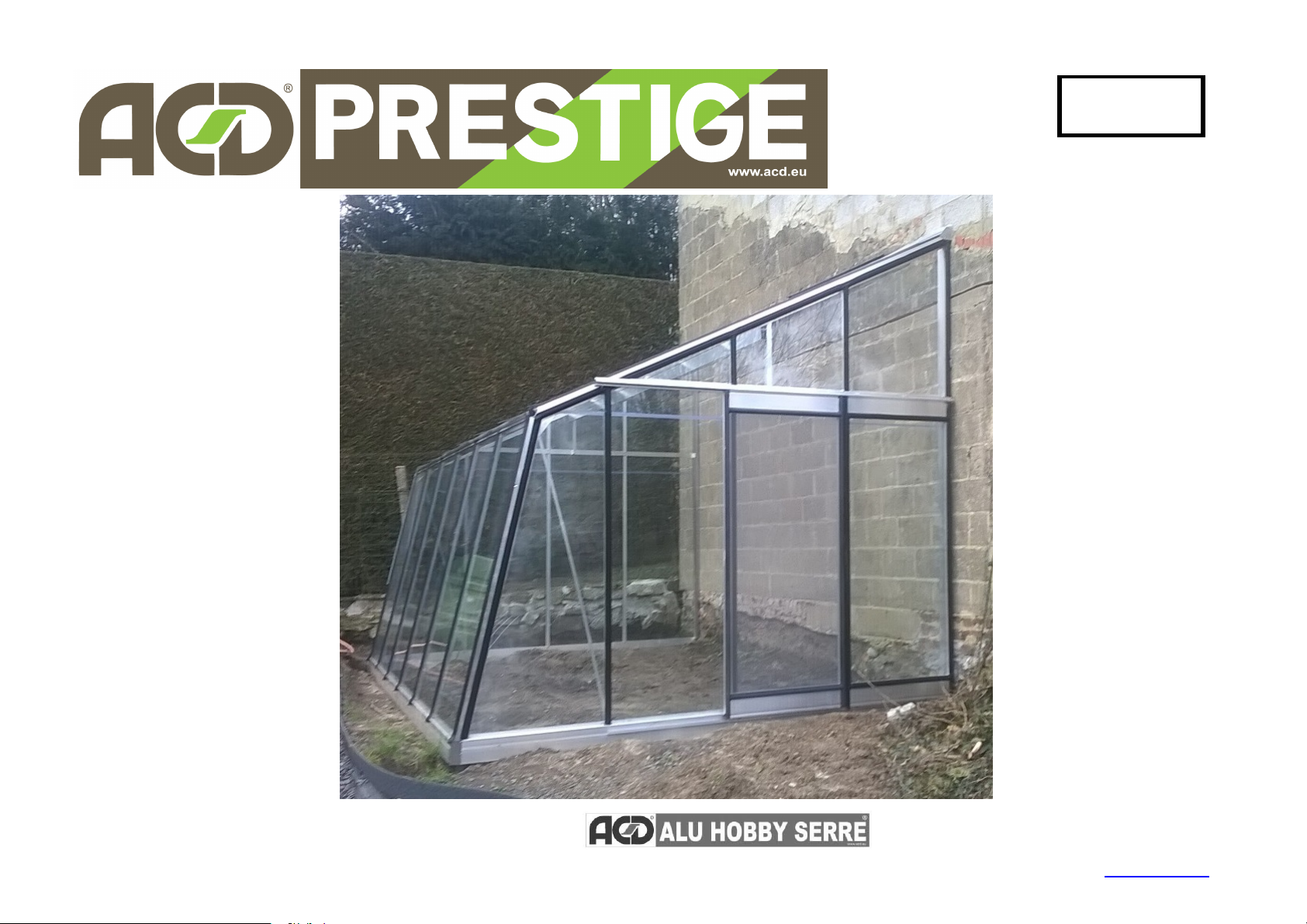

ACD PRESTIGE MS3 H Series User manual

DBER05022019
Copyright©A.C.D. nv/sa , zwaaikomstraat 22, 8800 Roeselare, Belgi m [email protected]
MS3..H

F :
Ouvrez toutes les boîtes et assurez-vous que le contenu est correct.
Triez toutes les parties conformément à l'utilisation indiquée sur le
contenu des boîtes.
Les 7 types d'utilisation sont :
NL :
Open alle dozen en controleer of de inhoud klopt.
Sorteer dan alle onderdelen volgens gebruik, die vermeld staat op
de inhoud in de dozen.
De 7 soorten van gebruik zijn :
-Façade
-Parois
-Toit
-Porte
-Lucarne
-Vitrage
-Finition
-Gevel
-Zijwand
-Dak
-Deur
-Dakraam
-Beglazing
-Afwerking
E :
Open all the boxes and make sure the contents is correct.
Sort all parts according to the usage which is mentioned on the contents
of the boxes.
The 7 types of usage are :
D :
Öffnen Sie alle Boxen und kontrolieren Sie dass der Inhalt richtig ist.
Sortieren Sie alle Teile nach der Anwendung, die auf dem Inhalt der
Boxen angegeben wird.
Die 7 Arten der Anwendung sind :
-Facade
-side panel
-Roof
-Door
-Skylight
-Glazing
-Finishing
-Fassade
-Seitenwand
-Dach
-Tür
-Dachfenster
-Verglasung
-Finishing

Beste klant
Proficiat met de aankoop van uw serre. Door deze handleiding is geen technische voorkennis vereist. Doorneem alles stap per stap, zodat
noodzakelijke onderdelen en handelingen voorbereid zijn.
Veiligheid en efficiëntie
Glas is zwaar, scherp en breekbaar. Een ladder is hoog en wankel. Aluminiumprofielen zijn soms lang en scherp. Wees voorzichtig als u niet
dagelijks met deze grondstoffen werkt, kinderen blijven daarom beter uit de buurt. Veiligheidsschoenen, een veiligheidsbril en handschoenen
kunnen hierbij helpen, bij de montage van glas zijn deze een must.
Gereedschappen:
-waterpas
-spade
-touw of een meter van min. 7 meter
-ladder (die op zichzelf kan blijven staan)
-2 sleutels met sleutelwijdte 10mm
-mes of een stevige schaar
-sterschroevendraaier (groot type)
-platte schroevendraaier (groot)
Toebehoren verkrijgbaar in elke doe-het-zelf winkel:
-kleurloze, neutrale silicone
-sneldrogende beton, om uw serre vast te ankeren
Weetjes
-Boutgleuven zijn gleuven waar de kop van een bout in past. Bijna elk profiel in deze serre bezit 1 of meerdere boutgleuven.
-Bij verbindingen met boutgleuven, steeds de profielen goed tegen elkaar drukken.
-Wachtbouten zijn bouten die we in een gleuf schuiven als voorbereiding voor een latere montage, op een tiental centimeter van het
profieleinde houden moeren ze voorlopig vast.
-Een serre bestaat uit 2 gevels, 1 zijwand en 1 dak.
-Indien niet specifiek vermeld, worden steeds korte bouten (M6x10) gebruikt.
Advies
Gebruik steeds alle detailzichten als hulpmiddel voor het uitlijnen, uitrichten en positioneren van uw profiel. Let op doorsnede en gaten. De
moeren enkel 2 toertjes op de bouten draaien, pas na het doorlopen van de volledige pagina de bouten en moeren definitief aanspannen.
Blz. 1 Gevel
Er worden tijdens de montage wachtbouten geplaatst, let op! Monteer onderdeel K met de uitstulpingen naar onder, in de boutgleuven.
Wachtbout van detail 12 wordt gebruikt om het L-profiel te bevestigen in detail 17.
Blz. 2 Gevel
Er worden tijdens de montage wachtbouten geplaatst, let op! Monteer onderdeel K met de uitstulpingen naar onder, in de boutgleuven.
Wachtbout van detail 12 wordt gebruikt om het L-profiel te bevestigen in detail 17.
A

Blz. 3 Zijwand + wachtbouten
Tijdens de volledige montage worden wachtbouten geplaatst.
*detail 5 : 7 ruiten : 1 wachtbout
8, 9, 10 of 11 ruiten : 2 wachtbouten
12 ruiten : 3 wachtbouten
*detail 6 : hier wordt er in de glasregel een extra wachtbout geplaatst
7 ruiten : 1 glasregel met extra wachtbout
8, 9, 10 of 11 ruiten : 2 glasregels met extra wachtbout
12 ruiten : 3 glasregels met extra wachtbout
Welke glasregels er moeten voorzien worden met een wachtbout kan u vinden op blz. 22. Plaats
per profiel één wachtbout. Bevestig de glasregels, maar onderaan met een M6x16 bout.
Blz. 4 Samenbouw
Schuif de panelen in elkaar tot het einde, de wachtbouten worden onmiddellijk vast gemonteerd en definitief aangespannen.
Blz. 5 Dak
Plaats eerst profiel A bovenop de 2 gevels en bevestig hem definitief met de voorziene wachtbouten.
Monteer de profielen B aan profiel A in de hoek en vervolgens aan de goot.
Blz. 6 Profiel in dak
Voor muurserres kleiner dan 9 ruiten moeten er maar 2 wachtbouten voorzien worden in plaats van 3 (detail 2). Bevestig eerst profiel A aan de 2
L-profielen van de gevels. Monteer de 2 steuntjes tussen profiel A en de glasregels met de 2 buitenste wachtbouten.
Blz. 7 Voorbereiding Glas
Plaats de constructie op een definitieve plaats, na montage van het glas wordt de constructie zwaar en moeilijk te verplaatsen .
Voor een gemakkelijkere glasmontage zetten we de constructie haaks en waterpas.
Haaks door van hoek tot hoek te meten in beide richtingen en beide gelijk te maken.
Waterpas door de 4 hoeken van de constructie op een gelijk niveau te brengen.
Bevestig de serre definitief aan de muur vast.
Blz. 8 Daksteun
Dit is enkel voor muurserres langer dan 8 ruiten
Schuif daksteun tot tegen het profiel in dak, zoals aangegeven op figuur. Bevestig profiel B aan het dak met behulp van de wachtbout en
bevestig vervolgens aan de daksteun. Bevestig daksteun A aan de muur.
B

Blz. 9 Glas in Dak
Gelieve voorzichtig te werken en alle mogelijke veiligheid te voorzien voor u, en iedereen rondom u!
-Positie van het dakraam kiezen; deze niet aansluitend aan een gevel plaatsen.
-Voorlopig op deze plaats van het dakraam geen glas en rubber voorzien.
-Indien meerdere dakramen: 2 dakramen kunnen niet net naast elkaar geplaatst worden.
-Leg het glas bovenop de zijwand en schuif het tussen de dakprofielen naar boven tot het niet meer op de zijwand rust.
-Trek het glas terug naar beneden in de voorziene gleuf.
-Plooi het plaatje rond het glas A. Plaats het kleine glas bovenop het grote glas en plooi het plaatje terug om.
-Na het plaatsen van alle glas in het dak wordt rubber geplaatst. Het rubber wordt op alle dakprofielen en de bovenzijde van de gevel
gedrukt om het glas vast te houden. De profielen naast het dakraam voorlopig nog niet berubberen.
-De opening van het dakraam is een handige plaats om bovenaan het rubber aan te drukken.
-Een handige rol en drukbeweging maakt het aandrukken gemakkelijker.
-Het rubber wordt bovenaan in de nok geschoven en onderaan afgeknipt boven de goot, iets lager dan de onderzijde van het glas.
Blz. 10 Glas in zijwanden
Standaard wordt er klaar glas gebruikt in de zijwanden. Het glas past bovenaan in de voorziene gleuf en staat onderaan op de fundering tussen
dezelfde profielen als in het dak. Het rubber wordt bovenaan tegen de goot geschoven en onderaan halverwege de fundering afgeknipt.
Berubber zo snel mogelijk!!! Per glas!!!
Blz. 11 Glas in gevels
Standaard wordt er klaar glas gebruikt in de gevels. Berubber zo snel mogelijk!!! Per glas!!! Doe dit voor beide gevels. Positie van de deur niet
beglazen.
Blz. 12 Deur
Open nu beslagzak deur. De nummers van de detailzichten geven de volgorde van monteren aan. Monteer alles definitief vast.
Blz. 13 Deur
De wieltjes bovenaan de deur zijn zonder sluitring, onderaan met sluitring, zoals aangegeven op de detailzichten.
De wieltjes worden vastgeschroefd op 5cm van de zijkant.
Blz. 14 Deur
Silicone wordt gebruikt op beide montageprofielen. Hierbij dient de silicone als borging tegen het verschuiven van de profielen.
Schuif de deur op de beide montageprofielen. Plaats hierna het glas in de deur en berubber.
Blz. 15 Deur
Monteer het handvat aan de binnenzijde, halverwege het vertikaal deurprofiel. Het handvat dient tevens als deuraanslag.
C

Blz. 16 Dwarsligger
Open nu beslagzak dakraam. De nummers van de detailzichten geven de volgorde van monteren aan. Monteer alles definitief vast.
Monteer de langwerpige plaatjes met hun uitstulping in de boutgleuf van de dwarsligger.
Blz. 17 Dakraam
De nummers van de detailzichten geven de volgorde van monteren aan. Berubber de profielen na het plaatsen van het glas.
Blz. 18 Dakraam
-Leg het glas bovenop de zijwand en schuif het tussen de dakprofielen naar boven tot het niet meer op de zijwand rust.
-Plooi het plaatje rond het glas A. Plaats het kleine glas bovenop het grote glas en plooi het plaatje terug om.
Blz. 19 Dakraam
Druk de dwarsligger goed aan tot tegen het onderliggende glas en monteer deze definitief vast met de speciale montagebouten. Berubber de
twee dakprofielen op dezelfde manier als de rest van het dak.
Berubber tevens de dwarsligger, het rubber schuin aansnijden zodat deze mooi aansluit.
Een stukje rubber wordt in de ronde holte van de nok gedrukt om verschuiving van het dakraam tegen te gaan.
Om het dakraam te openen wordt de ronde buis op het krulletje in het dakraam en op de bout in de dwarsligger geschoven. Indien het dakraam
niet openstaat wordt de ronde buis op het voorziene steuntje gelegd.
Voer blz. 16, 17, 18 en 19 uit volgens het aantal dakramen in uw serre.
Blz. 20 Waterafvoer
Monteer alle onderdelen met silicone om af te dichten en te borgen.
Blz. 21 Ankers
Zet uw serre terug waterpas of volgens de gewenste helling (bevordering waterafvoer). Ondersteun de volledige serre met aarde tot alles volledig
dicht is. Maak voor de ankers een putje langs de binnenkant van de serre. Monteer de ankers met de voorziene wachtbouten en vul de putten
met beton. De plaats waar de middenankers komen kan je zien op blz. 22.
Blz. 22 Ankers
Hier zie je een overzicht waar de middenankers moeten geplaatst worden bij verschillende lengtes van serres.
D

Bijkomend advies en tips
-Verzekering: Het is aan te bevelen uw verzekeringsmakelaar in te lichten van de plaatsing van uw serre.
-Regelmatig controleren
oControleer of alle bouten nog zijn aangespannen
oControleer of uw verankering (beton en de ankers) nog steeds intact is
oControleer de positie van het dakraam
-Extra controle bij heel slecht weer
oZorg ervoor dat de opsteker van het dakraam in het slotgat vast zit en zo het dakraam goed vastklemt.
oZorg ervoor dat de deur goed dicht is, vergrendel de deur indien mogelijk
oZorg ervoor dat er geen luchtspleten zijn onder de fundering
oVerhinder een te groot sneeuwgewicht
-Algemene regel: Zorg ervoor dat de wind niet in uw serre kan
-Tips voor de goede werking van uw serre
oReinig met regelmaat de goten
oReinig met regelmaat de condensgoten
oReinig de onderloopregel van de deur voor een vrije loop van uw deur
oVoor de goeie werking van uw deur, olie de wielen regelmatig in
oReinig uw glas
E

Chèr(e) client(e),
Félicitations pour l’achat de votre serre. Grâce au présent manuel, aucune connaissance technique préalable n’est requise pour le montage.
Suivez les différentes étapes afin de préparer les différents éléments et d’opérer les manipulations nécessaires.
Sécurité et efficacité
Attention ! Les profils en aluminium sont parfois longs et coupants. Tenez également compte de la hauteur et de la mauvaise stabilité de
l’échelle. Soyez donc prudent si vous n’utilisez pas régulièrement ce genre de matériel ; gardez de préférence les enfants à distance. Chaussures
de sécurité, lunettes de sécurité et gants peuvent être utiles et sont indispensables pour le placement du verre.
Outils :
-un niveau
-une bêche
-une corde ou un mètre de min. 5 mètres
-une échelle (qui peut tenir seule)
-2 clés de 10 mm
-un couteau ou des grands ciseaux
-un tournevis étoile (de grande taille)
-un tournevis plat (grand)
Matériaux disponibles dans tous les magasins de bricolage :
-silicone neutre incolore
-béton à prise rapide pour ancrer solidement votre serre
Bon à savoir
-Les rainures à boulon sont des rainures dans lesquelles s’adapte la tête d’un boulon. Quasiment tous les profils de cette serre possèdent 1
ou plusieurs rainure(s) à boulon.
-En cas de raccords via les rainures à boulon, toujours bien comprimer les profils l’un contre l’autre.
-Les boulons d’arrêt sont des boulons à glisser dans une rainure, en préparation d’un montage ultérieur ; des écrous les tiennent en place à
une dizaine de centimètres de l’extrémité du profil.
-Une serre se compose de 2 façades, de 1 paroi latérale et d’un toit.
-Sauf mention spécifique, on utilise toujours des boulons courts (M6x10)
Conseil
Utilisez toujours toutes les vues détaillées comme aide pour aligner, centrer et positionner votre profil. Soyez attentif à la section et aux
perforations.
Lorsque vous vissez les écrous sur les boulons, ne faites que 2 tours ; ne serrez définitivement les écrous sur les boulons qu’après avoir pris
connaissance de la page dans son intégralité.
Page 1 Façade
Attention ! Pendant le montage des boulons d’arrêt sont placés. Montez la partie K en plaçant les protubérances vers le bas, dans les rainures à
boulons.
Le boulon d’arrêt du schéma détaillé 12 est utilisé pour fixer le profil L (voir schéma détaillé 17).
G

Page 2 Façade
Attention ! Pendant le montage des boulons d’arrêt sont placés. Montez la partie K en plaçant les protubérances vers le bas, dans les rainures
à boulons.
Le boulon d’arrêt du schéma détaillé 12 est utilisé pour fixer le profilé L (voir schéma détaillé 17).
Page 3 Paroi latérale + boulons d’arrêt
Pendant le montage complet des boulons d’arrêt sont placés.
*schéma détaillé 5 : 7 vitres : 1 boulon d’arrêt
8, 9, 10 ou 11 vitres : 2 boulons d’arrêt
12 vitres : 3 boulons d’arrêt
*schéma détaillé 6 : placez un boulon d’arrêt supplémentaire dans la parclose
7 vitres : 1 parclose avec boulon d’arrêt supplémentaire
8, 9, 10 ou 11 vitres : 2 parcloses avec boulon d’arrêt supplémentaire
12 vitres : 3 parcloses avec boulon d’arrêt supplémentaire
Vous trouverez à la page 22 dans quelles parcloses vous devez placer un boulon d'arrêt. Placez
un boulon d’arrêt par profil. Fixez les parcloses par le bas à l'aide d'un boulon M6x16.
Page 4 Assemblage
Assemblez complètement tous les panneaux ; les boulons d’arrêt sont immédiatement montés et serrés définitivement.
Page 5 Toit
Placez le premier profil A au-dessus des 2 façades et fixez-le définitivement avec les boulons d’arrêt prévus.
Fixez les profils B au profil A dans le coin et puis à la gouttière.
Blz. 6 Profil dans le toit
Pour les serres murales de moins de 9 vitres, 2 boulons d’arrêt suffisent (schéma détaillé 2). Fixez le profil A aux 2 profils L des façades. Fixez les 2
supports entre le profil A et les parcloses avec les 2 boulons d’arrêt situés aux extrémités.
Page 7 Préparation des vitres
Positionnez la structure à sa place définitive car une fois le vitrage monté, la serre sera lourde et difficile à déplacer.
Pour un placement aisé des vitres, la structure doit être de niveau et perpendiculaire.
Vérifiez la perpendicularité en mesurant de coin à coin dans chaque direction et en rectifiant si nécessaire.
Pour mettre la structure de niveau, placer les 4 coins à la même hauteur.
Fixez la serre définitivement au mur.
Page. 8 Support toit
Uniquement pour les serres murales de plus de 8 vitres.
Glissez le support contre le profil dans le toit, comme indiqué sur le schéma. Fixez le profil B au toit avec le boulon d’arrêt et ensuite fixez-le au
support. Fixez le support A au mur.
H

Page 9 Vitrage du toit
Veuillez travailler avec prudence et prévoir toutes les protections possibles pour vous et les personnes à proximité !
-Choisir la position de la tabatière ; ne pas placer celle-ci contre une façade.
-Provisoirement, ne pas prévoir de verre ni de caoutchouc à l’emplacement de la tabatière.
-Si présence de plusieurs tabatières : ne pas placer deux tabatières l’une à côté de l’autre.
-Déposez la vitre au-dessus de la paroi latérale et glissez-la vers le haut entre les profils du toit jusqu’à ce qu’elle ne repose plus sur la
paroi latérale.
-Tirez la vitre vers le bas dans la rainure prévue.
-Pliez la petite plaque autour de la vitre A. Déposez la petite vitre au dessus de la grande vitre et dépliez la petite plaque.
-Après avoir placé toutes les vitres du toit, placez le caoutchouc. Pressez le caoutchouc sur tous les profils du toit et la face supérieure de
la façade afin de maintenir les vitres. Attendre pour les profils près de la tabatière.
-L’ouverture de la tabatière est en effet un passage aisé pour presser le caoutchouc des profils du toit.
-Il est plus aisé de presser le caoutchouc à l’aide d’un rouleau, en exerçant une légère pression.
-Le caoutchouc est glissé vers le haut, dans le faîte et coupé en dessous, à ras de la gouttière, un peu en dessous du bas des vitres.
Page 10 Vitrage des parois latérales
Pour les parois, les vitres sont en verre clair en version standard. Le vitrage se glisse dans la rainure prévue au-dessus et vient reposer en bas sur
l’embase, entre les mêmes profils que dans le toit. Le caoutchouc est glissé vers le haut contre la gouttière et coupé en dessous à mi-chemin de
l’embase. Appliquez le caoutchouc aussi vite que possible ! Par vitre !!!
Page 11 Vitrage des façades
Pour les façades, les vitres sont en verre clair en version standard. Appliquez le caoutchouc aussi vite que possible ! Par vitre !!! Procédez de la
même façon pour les deux parois. Ne placez pas de vitres à l’emplacement de la porte.
Page 12 Porte
Déballez maintenant les éléments de la porte. Les numéros sur les schémas détaillés indiquent l’ordre d’assemblage. Fixez tous les éléments
définitivement.
Page 13 Porte
Les roulettes du haut de la porte ne sont pas pourvues de rondelles, contrairement à celles du bas, comme indiqué sur les schémas détaillés.
Vissez les roulettes à 5 cm de la paroi latérale.
Page 14 Porte
Utilisez du silicone pour les deux profils de montage. A ce niveau, le silicone doit empêcher les profils de glisser.
Faites coulisser la porte sur les deux profils. Placez ensuite le vitrage de la porte et appliquez les bandes en caoutchouc.
I

Page 15 Porte
Fixez la poignée à l’intérieur, à mi-route du profil vertical de la porte. La poignée fait également office de butée.
Page 16 Entretoise
Déballez maintenant les éléments de la tabatière. Les numéros sur les schémas détaillés indiquent l’ordre d’assemblage. Fixez tous les éléments
définitivement.
Placez les plaques longues avec la protubérance dans la rainure de boulon de l’entretoise.
Page 17 Tabatière
Les numéros sur les schémas détaillés indiquent l’ordre d’assemblage. Après avoir placé le vitrage, appliquez les bandes de caoutchouc sur les
profils.
Page 18 Tabatière
-Déposez la vitre au-dessus de la paroi latérale et glissez-la vers le haut entre les profils du toit jusqu’à ce qu’elle ne repose plus sur la
paroi latérale.
-Pliez la petite plaque autour de la vitre A. Déposez la petite vitre au dessus de la grande vitre et dépliez la petite plaque.
Page 19 Tabatière
Pressez bien l’entretoise jusqu’à ce qu’elle touche la vitre sous-jacente et fixez-la définitivement avec les boulons de montage spéciaux.
Appliquez les bandes de caoutchouc sur les deux profils de toit de la même manière que pour le reste du toit.
Appliquez également le caoutchouc sur l’entretoise et coupez-le en oblique pour qu’il se rejoigne de façon esthétique.
Enfoncez un morceau de caoutchouc dans la cavité ronde du faîte afin d’éviter que la tabatière ne glisse.
Lors de l’ouverture de la tabatière, le tube rond coulisse sur la spirale de la tabatière et sur le boulon de l’entretoise. Lorsque la tabatière est
fermée, le tube rond repose sur le support prévu.
Répétez les étapes des pages 16, 17, 18 et 19 en fonction du nombre de tabatières de votre serre.
Page 20 Evacuation de l’eau
Montez tous les composants et colmatez avec du silicone.
Page 21 Ancrages
Mettez votre serre de niveau ou inclinez-la légèrement dans le sens souhaité (écoulement de l’eau). Soutenez la serre à l’aide de terre jusqu’à ce
que tous les espaces soient complètement bouchés. Creusez un petit puits à l’extérieur, tout près de chaque coin pour les ancrages. Montez les
ancrages avec les boulons d’arrêt prévus et remplissez les puits de béton.
A la page 22 vous trouverez à quel endroit monter les ancrages.
Page 22 Ancrages
Vous trouverez ici le schéma qui vous indique où monter les ancrages dans les serres de longueur différente.
J

Conseils et astuces supplémentaires
-Assurance : il est recommandé d’avertir votre compagnie d’assurance que vous avez monté une serre.
-Contrôles réguliers
oVérifiez que tous les boulons soient bien serrés.
oAssurez-vous que l’ancrage (béton + portants) est intact.
oContrôlez la position de la tabatière.
-Contrôles supplémentaires en cas de mauvaises conditions météo
oAssurez-vous que le loquet de la tabatière soit bien dans l’orifice de fermeture et que la tabatière soit correctement fermée.
oAssurez-vous que la porte soit bien fermée ; verrouillez-la si nécessaire.
oAssurez-vous de l’absence de fissures dans l’embase.
oEvacuez l’excès de neige pour éviter trop de poids.
-Règle générale : veillez à éviter que le vent ne puisse pénétrer dans la serre.
-Conseils pour le bon fonctionnement de votre serre.
oNettoyez régulièrement les gouttières.
oNettoyez régulièrement les rainures de condensation.
oNettoyez la rainure d’évacuation de la porte pour permettre une ouverture aisée.
oPour un actionnement optimal de la porte, lubrifiez régulièrement les roulettes.
-Nettoyez les vitres.
oDispositif d’ouverture automatique de la fenêtre : l’hiver, ôtez les cylindres, lubrifiez-les et conservez les dans un endroits chaud.
Vous pouvez toujours ouvrir manuellement. N’utilisez pas les dispositifs d’ouverture automatique et manuelle en même temps.
K

Dear client
Congratulations on your greenhouse purchase. This manual requires no prior technical knowledge. Go through the process step by step,
ensuring that the necessary parts and actions are prepared.
Safety and efficiency
Glass is heavy, sharp, and fragile. A ladder is tall and unstable. Aluminium profiles tend to be long and sharp. Be cautious if you are not
accustomed to handling such materials on a daily basis; it is therefore better to keep children away. Safety shoes, safety goggles, and gloves may
help, and are indispensable when installing glass.
Tools: -spirit level
-spade
-rope or tape measure, at least 7 metres
-ladder (self-supporting)
-two 10mm wrenches
-knife or sturdy scissors
-Phillips-head screwdriver (large)
-flat-blade screwdriver (large)
Accessories available in any DIY store:
-colourless, neutral silicone
-quick-drying concrete, for anchoring your greenhouse
Trivia
-Bolt slots are slots into which the head of a bolt fits. Nearly every profile in this greenhouse has 1 or more bolt slots.
-When attaching by means of bolt slots, ensure that the profiles are firmly pressed together.
-Placeholder bolts are bolts that are inserted into a slot in preparation of later assembly, at about ten centimetres from the end of the profile
they temporarily secure nuts.
-A greenhouse consists of 2 façades, 2 sidewalls, and 1 roof.
-When not specified, always use short bolts (M6x10).
Advice
Always use all detailed schematics to help with alignment, truing, and positioning your profile. Pay attention to cross sections and holes. Twist
the nuts onto the bolts by means of 2 turns, and firmly secure the nuts and bolts only after going over the entire page.
P. 1 Façade
Placeholder bolts are installed during assembly, be cautious! Install component K with the protrusions facing down, into the bolt slots.
Placeholder bolt from detail 12 is used to attach the L profile in detail 17.
P. 2 Façade
Placeholder bolts are installed during assembly, be cautious! Install component K with the protrusions facing down, into the bolt slots.
Placeholder bolt from detail 12 is used to attach the L profile in detail 17.
A

P. 3 Sidewall + placeholder bolts
Placeholder bolts are used during the entire assembly.
*detail 5 : 7 windows : 1 placeholder bolt
8, 9, 10 or 11 windows: 2 placeholder
bolts 12 windows: 3 placeholder bolts
*detail 6 : an additional placeholder bolt is placed in the glazing bar
7 windows: 1 glazing bar with additional placeholder bolt
8, 9, 10 or 11 windows: 2 glazing bars with additional placeholder bolt
12 windows: 3 glazing bars with additional placeholder bolt
You can find what glazing bars require placeholder bolts on p. 22.
Place one placeholder bolt per profile. Attach the glazing bars, with an M6x16 bolt at the bottom.
P. 4 Assembly
Slide the panels together to the end, the placeholder bolts are immediately inserted and definitively tightened.
P. 5 Roof
First place profile A atop the 2 façades and attach it definitively using the provided placeholder bolts.
Attach the B profiles to profile A in the corner and then to the gutter.
P. 6 Profile in roof
For wall greenhouses smaller than 9 windows, only 2 placeholder bolts have to be provided instead of 3 (detail 2). First attach profile A to the 2 L
profiles of the façades. Attach the 2 supports in between profile A and the glazing bars with the 2 outer placeholder bolts.
P. 7 Preparation of Glass
Place the construction in its final location, after the installation of the glass the construction becomes cumbersome and difficult to move. For ease
of glass installation, place the construction squared and levelled.
Squared by measuring from corner to corner in both directions, and equalizing both.
Levelled by bringing the 4 corners of the construction to the same level.
Definitively attach the greenhouse to the wall.
P. 8 Roof support
This is just for wall greenhouses longer than 8 windows
Slide the roof support up against the profile in the roof, as indicated in the figure. Attach profile B to the roof using the placeholder bolt, and then
attach to the roof support. Attach roof support A to the wall.
B

P. 9 Glass in Roof
Work carefully and ensure the utmost safety for yourself and everyone around you!
-Choose the positioning of the roof window, do not allow it to connect with a façade.
-For now, do not add any glass or rubber in this roof window location.
-In case of multiple roof windows: 2 roof windows cannot be placed side by side.
-Place the glass on top of the sidewall and slide it upwards between the roof profiles until it no longer rests on the sidewall.
-Pull the glass back down into the provided slot.
-Fold the plate around glass pane A. Place the small glass pane atop the large glass pane and fold the plate back over.
-After the installation of all glass panes in the roof, rubber is added. The rubber is applied to all roof profiles and the top of the façade
to secure the glass. For now, do not apply rubber to the profiles next to the roof window.
-The opening of the roof window is a convenient location to press down the rubber at the top.
-A handy roll and press motion simplifies the operation.
-The rubber is slid into the ridge and cut off at the bottom above the gutter, slightly below the bottom of the glass.
P. 10 Glass in sidewalls
Clear glass is used as standard for sidewalls. The glass fits into the provided slot at the top, and rests on the foundation at the bottom in between
the same profiles as in the roof. The rubber is slid up against the gutter at the top, and cut off at the bottom at the halfway point of the
foundation. Apply rubber as quickly as possible!!! Per glass pane!!!
P. 11 Glass in façades
Clear glass is used as standard for façades. Apply rubber as quickly as possible!!! Per glass pane!!! Do this for both façades. Do not glaze the
positioning of the door.
P. 12 Door
Now open the door hardware package. The numbers in the detailed schematics indicate the order of assembly. Firmly secure everything.
P. 13 Door
The wheels on top of the door have no retaining rings, retaining rings are present at the bottom, as indicated in the detailed schematics. The
wheels are attached 5cm from the side.
P. 14 Door
Silicone is used on both assembly profiles. The silicone keeps the profiles from sliding. Slide the door onto both assembly profiles. Then place the
glass in the door and add rubber.
P. 15 Door
Attach the handle to the inside, halfway up the vertical door profile. The handle also acts as door stop.
C

P. 16 Sleeper
Now open the roof window hardware package. The numbers in the detailed schematics indicate the order of assembly. Firmly secure
everything.
Insert the elongated plates with their protrusions into the bolt slot for the sleeper.
P. 17 Roof window
The numbers in the detailed schematics indicate the order of assembly. Add rubber to the profiles after installing the glass.
P. 18 Roof window
-Place the glass on top of the sidewall and slide it upwards between the roof profiles until it no longer rests on the sidewall.
-Fold the plate around glass pane A. Place the small glass pane atop the large glass pane and fold the plate back over.
P. 19 Roof window
Firmly press the sleeper until it is up against the underlying glass and firmly secure it using the special assembly bolts.
Apply rubber to the two roof profiles in the same manner as for the rest of the roof.
Also apply rubber to the sleeper, cut the rubber at an angle so it is flush.
Press a bit of rubber into the round space in the ridge to keep the roof window from sliding.
To open the roof window, the round tube is slipped onto the hook in the roof window and onto the bolt in the sleeper. If the roof window is not
open, the round tube is placed onto the provided support.
Carry out pages 16, 17, 18, and 19 depending on the number of roof windows in your greenhouse.
P. 20 Water drainage
Use silicone to assemble all parts as sealant and security.
P. 21 Anchors
Place your greenhouse level or at the desired inclination (to improve water drainage). Support the entire greenhouse using dirt until
everything is completely sealed. Dig holes for the anchors along the inside of the greenhouse. Install the anchors with the provided
placeholder bolts and fill the holes with concrete. The location for the central anchors is featured on P. 22.
P. 22 Anchors
This page contains an overview of the locations of the central anchors for the various greenhouse lengths.
D

Additional advice and tips
-Insurance: It is recommended that you inform your insurance broker of the installation of your greenhouse.
-Verify regularly
oVerify whether all bolts are still fastened
oVerify whether your anchoring (concrete and anchors) is still intact
oVerify the position of the roof window
-Additional verification in case of very bad weather
oEnsure that the pusher for the roof window is in the locking cut-out and firmly secures the roof window.
oEnsure that the door is firmly closed. Lock if possible
oEnsure that there are no air slits under the base
oKeep snow weight from accumulating
-General rule: Keep the wind from getting into your greenhouse
-Tips for optimal greenhouse use
oRegularly clean the gutters
oRegularly clean the condensation channels
oClean the bottom rail of the door to ensure smooth door movement
oFor optimal door functionality, regularly oil the wheels
oClean your glass
E

Lieber Kunde,
Glückwünschen mit dem Ankauf Ihres Gewächshauses. Dank dieser Anleitung sind keine technischen Vorkenntnisse erforderlich. Durchlaufen Sie alles
Schritt um Schritt, so dass alle erforderlichen Teile und Handlungen vorbereitet sind.
Sicherheit und Zweckmäßigkeit
Glas ist schwer, scharf und zerbrechlich. Eine Leiter ist hoch und wacklig. Aluminiumprofile sind manchmal lang und scharf. Sei vorsichtig, wenn Sie nicht
täglich mit diesen Grundstoffen arbeiten. Kinder bleiben deswegen besser aus der Nähe. Sicherheitsschuhe, eine Sicherheitsbrille und
Sicherheitshandschuhe können hierbei behilflich sein. Bei der Montage von Glas ist diese persönliche Schutzausrüstung sogar verpflichtet.
Werkzeug :
-2 Schlüssel mit Schlüsselweite 10 mm
-Messer oder starke Schere
-Sternschraubenzieher (groß)
-Flachschraubenzieher (groß)
Zubehör, erhältlich in jedem Hobbygeschäft
-farbloses, neutrales Silikon
-schnelltrocknender Beton zur Verankerung des
Gewächshauses
-Nivellierwaage
-Spaten
-Seil oder Bandmaß von mindestens 7 m
-selbststehende Leiter
Interessantes
-Schraubennuten sind Nuten, in denen der Kopf einer Schraube hineinpasst. Fast jedes Profil dieses Gewächshauses besitzt 1 oder mehrere
Schraubennuten.
-Bei Verbindungen mit Schraubennuten die Profile immer gut gegeneinander drücken.
-Warteschrauben sind Schrauben, die wir in eine Nute schieben als Vorbereitung für eine spätere Montage, auf etwa zehn Zentimeter des Profilende
werden sie vorläufig von Muttern festgehalten
-Ein Gewächshaus besteht aus 2 Fassaden, 1 Seitenwand und 1 Dach
-Wenn nicht eigens erwähnt, werden immer kurze Schrauben(M6x10) verwendet.
Hinweise
Alle Detailsichten bitte als Hilfsmittel zum Auslinieren, Ausrichten und Positionieren Ihres Profils verwenden. Achtung legen auf Durchschnitt und
Löcher. Die Muttern nur um 2 Drehe auf die Bolzen spannen und erst nach Durchlaufen der ganzen Seite die Bolzen und Muttern endgültig anspannen.
F

S. 1 Fassade
Während der Montage werden Warteschrauben montiert. Achtung ! Teil K mit den Ausstülpungen nach unten in den Schraubnuten montieren.
Warteschraube von Detail 12 wird verwendet zur Befestigung des L-Profils in Detail 17.
S. 2 Fassade
Während der Montage werden Warteschrauben montiert. Achtung ! Teil K mit den Ausstülpungen nach unten in den Schraubnuten montieren.
Warteschraube von Detail 12 wird verwendet zur Befestigung des L-Profils in Detail 17.
S. 3 Seitenwand + Warteschrauben
Während der kompletten Montage werden Warteschrauben
montiert. * Detail 5 : 7 Scheiben : 1 Warteschraube
* Detail 6 :
8, 9, 10 oder 11 Scheiben : 2 Warteschrauben
12 Scheiben : 3 Warteschrauben
Hier wird in die Glasleiste eine zusätzliche Warteschraube montiert.
7 Scheiben : 1 Glasleiste mit zusätzlicher Warteschraube
8, 9, 10 oder 11 Scheiben : 2 Glasleisten mit zusätzlicher Warteschraube
12 Scheiben : 3 Glasleisten mit zusätzlicher Warteschraube
Welche Glasleisten mit einer Warteschrauben zu versehen sind, finden Sie 22. auf Seite Für jedes Profil eine
Warteschraube montieren. Glasleisten mit einer Schraube befestigen, aber unten M6x16.
S. 4 Zusammenbau
Platten bis zum Ende ineinanderschieben. Die Warteschrauben werden unmittelbar fest montiert und endgültig angespannt.
S. 5 Dach
Zuerst Profil A auf die 2 Fassaden positionieren und dann endgültig mit den vorgesehenen
Warteschrauben befestigen. Profile B an Profil A montieren : zuerst im Eckbereich und danach an der Rinne.
S. 6 Profil im Dachbereich
Für Wandgewächshäuser von weniger als 9 Scheiben sind nur 2 Warteschrauben anstatt 3 zu montieren (Detail 2). Zuerst Profil A an den 2 L-
Profilen der Fassaden befestigen. Die 2 Stützen zwischen Profil A und den Glasleisten mit den 2 äußeren Warteschrauben montieren.
G
