Acksys AirXroad User manual

Documentation réf DTFRUS061 rev A1 30/01/19
-1-

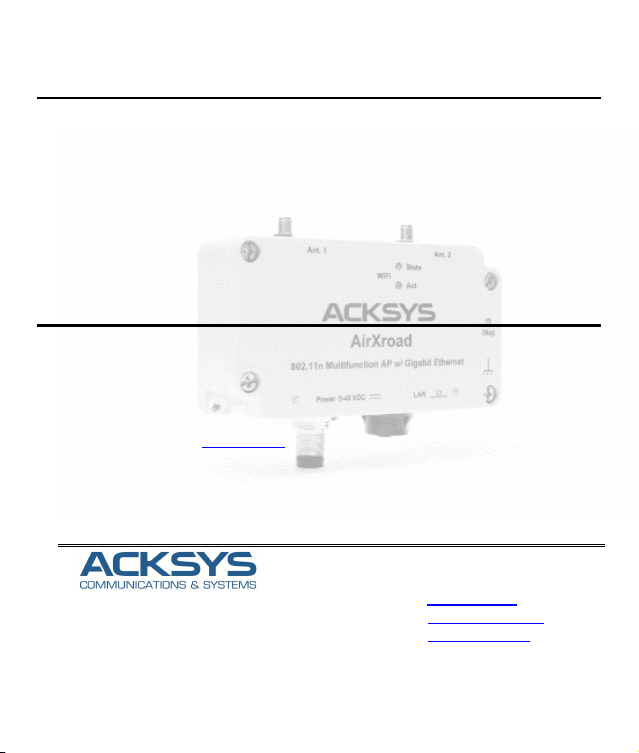

AirXroad
Guide d’installation Rapide
Point d’accès Wi-Fi 4 (802.11n) multifonction
Certifié UTAC E2
 Point d’accès, routeur, bridge/client, répéteur, Mesh
 Boîtier durci en aluminium IP66
 Gamme de températures étendues [-40 ; +70°C]
 Mono radio 802.11n MIMO 2T2R, bi-bande 2.4/5GHz
 Un port Ethernet M12 gigabits PoE
 Alimentation M12 9-48Vdc
Avant de commencer, vérifiez la présence des éléments suivants. Contactez immédiatement votre
revendeur si l’un d’eux est manquant ou endommagé :
 Un produit AirXroad
 Deux bouchons étanches sur chacun des connecteurs M12
 La présente documentation
Avant de continuer, assurez-vous d’avoir les dernières mises à jour des documentations, toutes
disponibles sur notre site web www.acksys.fr.
Consultez le manuel « WaveOS user guide ».
Vous aurez besoin de :
 un PC Windows pour installer le logiciel « ACKSYS WaveManager »,
 un navigateur internet récent
 un smartphone Android pour installer l’application optionnelle « ACKSYS WaveViewer ».
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Téléphone : [phone]
Télécopie : [phone]
Site internet : www.acksys.fr
Support technique : [e-mail]
Service commercial : [e-mail]

-2-
CONFIGURATION MATERIELLE
1. Raccordez les antennes
Branchez les 2 antennes de votre choix (non fournies) aux connecteurs Ant 1 et Ant.2.
 Pour l'installation d'une seule antenne, utilisez le connecteur Ant.1.
 Pour une installation à double antenne, utilisez les connecteurs Ant.1 et Ant.2.
ATTENTION : Il est recommandé de mettre un bouchon 50 ohms sur les
connecteurs d’antennes non utilisés sous peine de perturber la qualité du
lien radio et le débit de données ou encore de perdre l’étanchéité du produit.
2. Connectez l’alimentation
Le produit dispose de 2 sources d’alimentation :
 Power sur le connecteur M12 PWR
 PoE sur le connecteur M12 LAN
 Voyez la section « spécifications » pour les caractéristiques et le câblage de
l’alimentation.
 Le produit n’a pas de bouton Marche/Arrêt, il démarre automatiquement dès la
mise sous tension.
 Vérifiez le voyant Power, il s’allume si l’alimentation principale ou PoE est
présente.
 La LED « Diag » reste allumée en rouge environ 1 minute, jusqu’à ce que le
produit soit prêt à être utilisé, puis elle s’allume en vert.
3. Connectez un câble réseau Ethernet
 Branchez un câble Ethernet entre votre réseau et le connecteur LAN
 Vérifiez que le voyant LAN correspondant s’allume.

-3-
CONFIGURATION LOGICIELLE
4. Modifiez l’adresse IP par défaut (192.168.1.253)
Depuis un P.C du réseau, exécutez l’application Windows ACKSYS WaveManager que
vous trouverez sur le site WEB ACKSYS. www.acksys.fr.
 Sélectionnez votre produit et cliquez sur « Configurer ».
 Vous pouvez alors configurer son adresse IP afin qu’elle soit compatible avec
votre réseau ou encore activer le client DHCP.
Attention : Si vous modifiez l’adresse IP du produit, pensez aussi à modifier
l’adresse IP de l’interface réseau du PC connecté

-4-
5. L’interface WEB de configuration
Dans l’onglet Produits du tableau de bord,
 Sélectionnez votre référence en cliquant avec le bouton droit de votre souris
 Et cliquez sur Détails.
 Cliquez ensuite sur Web Interface

-5-

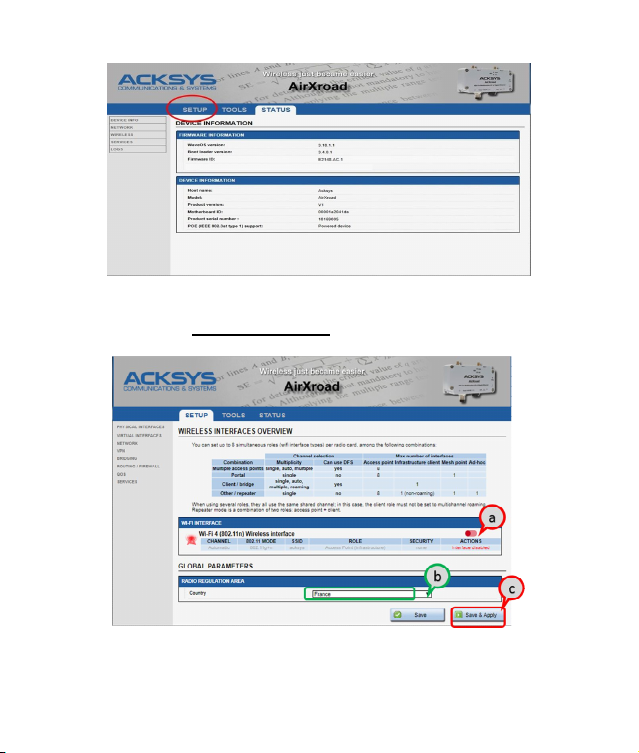

 Par défaut, la page "STATUS" du produit s'affiche.
Sélectionner l'onglet "SETUP".
 Pour être autorisé à modifier la configuration, vous devez choisir l’utilisateur root.
 Par défaut, il n’y a pas de mot de passe.
 Cliquez sur « Login » pour accéder au menu SETUP.
a. Vous devez activer l'interface radio afin de configurer les paramètres Wi-Fi.
b. Sur cette page il faut également choisir le pays pour tenir compte de la
législation applicable.
c. Enregistrez vos paramètres en cliquant sur Save & Apply.

-6-

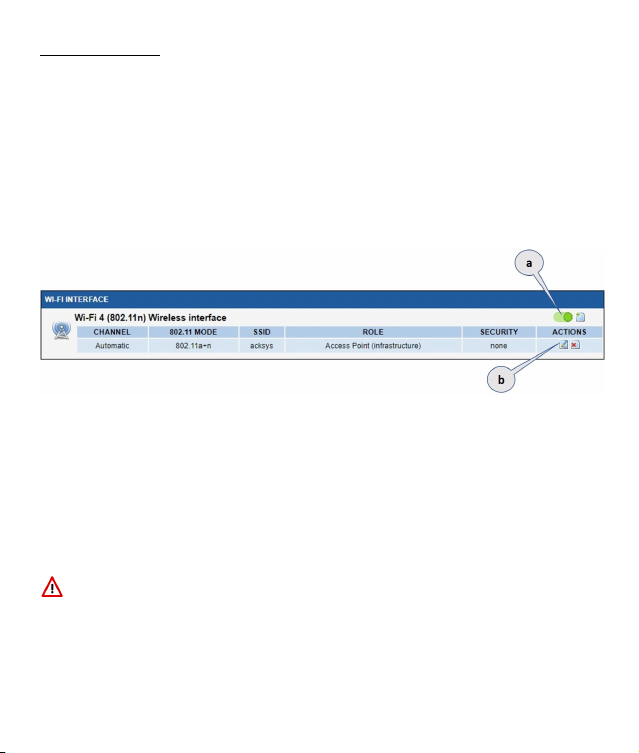

Interface Wireless
 Les paramètres par défaut sont les suivants :
 Mode infrastructure préconfiguré pour le point d’accès
 SSID : « acksys » (diffusé)
 Aucune sécurité (Ni WEP, ni WPA, ni WPA2, aucun filtrage MAC)
 Mode 802.11an, canal auto.
Pour paramétrer le WIFI :
a. Activez le WIFI (Couleur verte WIFI activé, rouge WIFI désactivé)
b. Cliquez sur Edit pour modifier les paramètres WIFI
Ensuite, personnalisez votre WIFI selon :
 Le mode de fonctionnement : Point d'accès, Client (bridge), Mesh
 Les paramètres Wi-Fi : Mode 802.11, canaux (Prendre en compte la
législation en vigueur dans votre pays), SSID
 Les paramètres de sécurité (WEP, WPA, WPA-PSK, WPA2, WPA2-PSK,
SSID diffusé ou pas...).
 Vous trouverez un descriptif complet sur ces modes de fonctionnement dans le
manuel d’utilisation WaveOS.
N’oubliez pas d’enregistrer vos paramètres en cliquant sur « Save & Apply » à
chaque fois que vous faites des modifications.

-7-
INSTALLATION DEFINITIVE
6. Installez le produit dans son emplacement définitif
 Fixez le produit dans un endroit adéquat. Il peut être installé à l'extérieur.
Veillez à ce qu’aucun connecteur ne soit laissé nu.
7. Assurez-vous de la position des antennes
 Vérifiez notamment que leur diagramme de rayonnement permet une
transmission optimale avec les autres produits Wi-Fi avec lesquels le produit
doit communiquer.
 Assurez-vous notamment qu'il n'y ait aucun obstacle entre les différents
produits (en "vue directe").

-8-

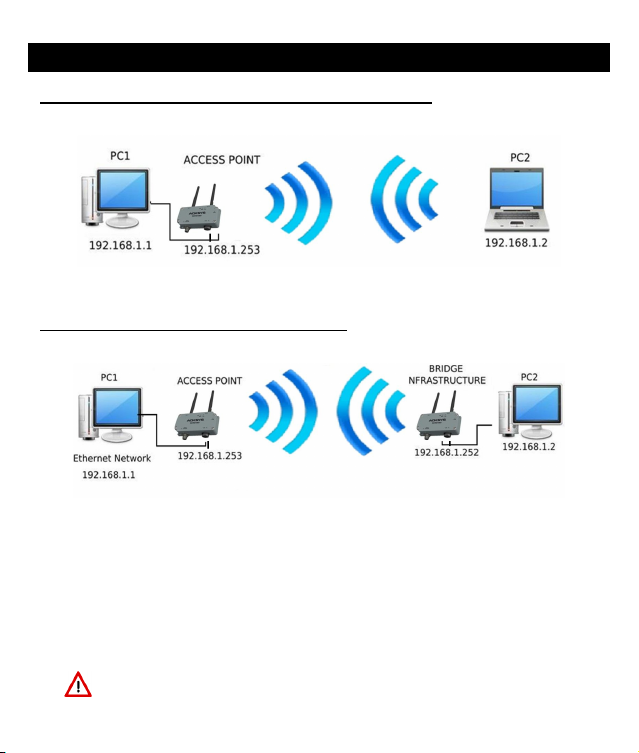

Mise en œuvre rapide des modes bridge et AP
Méthode pour essayer le produit en rôle AP (point d’accès)
 Utilisez un second ordinateur équipé d’un adaptateur sans fil.
 Paramétrez la connexion sans fil du PC2 selon les paramètres d’usine fixés dans le
point d’accès.
Méthode pour essayer le produit en rôle client
Avec deux produits ACKSYS et un second ordinateur équipé d'une prise LAN filaire :
 Paramétrez les adresses IP des équipements comme indiqué ci-dessus et
configurez le produit connecté à PC2 pour le rôle Client (infrastructure).
 Ouvrez une invite de commandes et exécutez sur chaque PC la commande "ping"
pour vérifier le lien.
Sur le PC1, tapez ping 192.168.1.2 et vérifiez la réponse de PC2 :
« Réponse de 192.168.1.2… »
Sur le PC2, tapez ping 192.168.1.1 et vérifiez la réponse de PC1 :
« Réponse de 192.168.1.1… »
Remarque : Tant que le bridge n’est pas connecté au point d’accès, le voyant
« State » clignote.

-9-
PROBLEMES ET SOLUTIONS
Aucun voyant ne s’allume sur le produit
 Vérifiez la source d’alimentation (tension, courant) et son câblage.
Le voyant d’activité du port ETHERNET utilisé est éteint
 Vérifiez que l’appareil distant connecté au produit est allumé.
 Essayez de vous relier à un autre équipement.
 Vérifiez votre câble sur un autre équipement
La liaison Wi-Fi ne s’établit pas
 Vérifiez que l’interface Wi-Fi est bien activée (Attention, elle ne l’est pas avec
les paramètres usine par défaut).
 Vérifiez que les paramètres Wi-Fi (SSID distinguant les majuscules, mode
802.11, canal radio, sécurité) sont identiques entre Client et AP.
 Vérifiez les conditions radio : distance entre équipements, position et
orientation des antennes, interférences et obstacles aux ondes radio.
 Essayez temporairement sans les paramètres de sécurité.
 Testez comme indiqué dans la section « Mise en œuvre rapide ».
 Essayez un autre canal radio.
WaveManager ne trouve pas le produit
 WaveManager scanne seulement le réseau local. Pour traverser un routeur,
utilisez le menu « Rechercher » et entrez une plage d’adresses IP.
 Vérifiez que WaveManager n'est pas bloqué par le firewall du PC.
Comment restaurer les paramètres usine du produit ?
 Si le produit est accessible par l’interface web d’administration, vous pouvez
utiliser le navigateur pour restaurer la configuration.
 Sinon, un bouton RESET est accessible en ouvrant le capot. Mettez le produit
sous tension, attendez la fin d’initialisation et maintenez le bouton « reset »
appuyé (au moins 2 secondes) jusqu’au passage du voyant Diag en rouge.
Relâchez et attendez qu’il repasse en vert, signalant que le produit a
redémarré en configuration usine. Refermez le capot en Resserrant toujours
les 4 vis du capot en diagonale en appliquant un couple de 2Nm.

-10-
RESET
 Un bouton RESET est accessible en ouvrant le capot.
 Le fonctionnement du bouton est expliqué dans la section « Spécifications ».
 Resserrez toujours les 4 vis du capot en diagonale en appliquant un couple de
2Nm.
Attention. Lorsque le produit est sous tension, ne touchez aucun élément à
l’exception du bouton de réinitialisation. Prenez toutes les précautions
nécessaires pour éviter les chocs électriques et les décharges
électrostatiques.

-11-

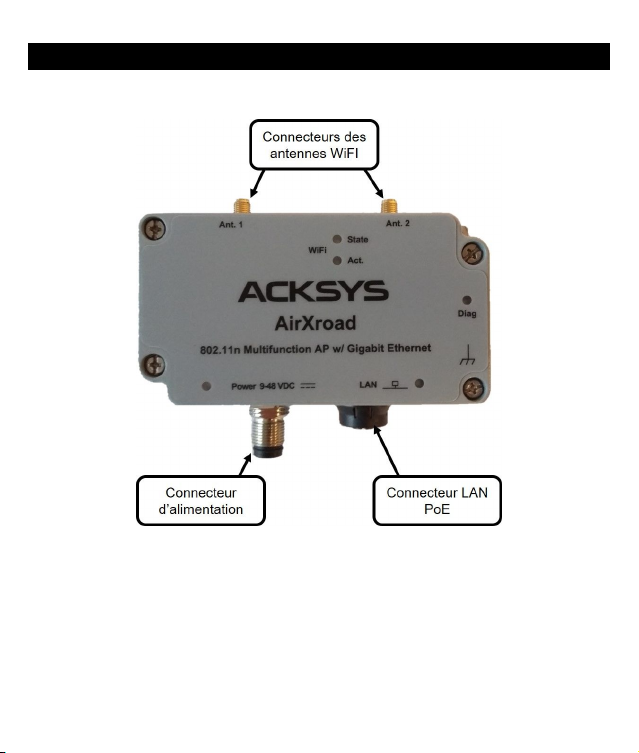

CONNECTEURS
Vue d’ensemble des connecteurs :

-12-
Description des connecteurs :
Connecteur d’alimentation
Connecteur M12
Ultra-lock® 4 pôles Mâle
codage A
Nom du signal Pin Couleur des
conducteurs
Power
VDC 3 Bleu
GND 4 Noir
Non connecté
1 Marron
2 Blanc
Le système ULTRA-LOCK (TM Molex) permet de monter dans l’embase un
câble équipé du même système sans le visser.
C
onnecteur LAN PoE
Connecteur M12 8 pôles
femelle codage X à visser
Nom du signal Pin
DA+
1
DA
-
2
DB+
3
DB
-
4
DD+
5
DD- 6
DC
-
7
DC+
8

-13-
Connecteurs d’antennes Wi
-
Fi
Ant (50 ohms
)
Connecteurs RP SMA femelle
Broche au centre
Nom du signal Fonction
Ant.1 Chaîne RF 1
Ant.2 Chaîne RF 2
Les configurations d’antennes qu’il est possible d’utiliser sont :
 Ant.1
 Ant.1 et Ant.2
Pour tirer pleinement parti du MIMO et du débit maximal, il faut connecter les 2
antennes.
Il est toutefois possible de fonctionner en mode dégradé (avec moins de débit)
en ne connectant qu’une antenne, utiliser dans ce cas le connecteur Ant1.
La configuration des antennes doit également être paramétrée dans le produit.

-14-
VOYANTS
Le produit dispose de 5 voyants (LED) qui indiquent son état.
LED
Couleur
Description
Power Vert
Ce voyant s’allume si le produit est correctement
alimenté par la source d’alimentation principale ou la
source PoE (au travers de LAN).
Diag Rouge/
Vert
Voyant indiquant l'état du produit :
Eteint : Pas d’alimentation électrique
Rouge : Pendant environ 1mn durant le
démarrage, Vert une fois démarré
Rouge pendant plus de 2 minutes : Défaillance
matérielle
Vert : Fonctionnement normal
Clignotant : Le firmware est en cours de chargement
ou le produit est mode « emergency
upgrade » car le firmware est corrompu
(le recharger avec WaveManager)
LAN Vert/
Jaune
Allumé : Liaison Ethernet établie
Clignotant : Envoi/Réception de données
Jaune : Connexion en 1000 Base T
Vert : Connexion en 100 Base Tx
ou 10 Base T
Éteint : Liaison Ethernet non établie
WIFI State Vert
Eteint : Carte radio désactivée ou CAC DFS
Clignotant : Produit non associé
Allumé fixe : Produit associé
WIFI Activity Bleu Clignotant : Envoi/Réception de données par radio

-15-
FIXATION DU BOITIER
Le produit peut être directement fixé sur un mur à l’aide de trous de fixation intégrés au
boitier.
 Utilisez les 2 trous Ø4.5mm diagonalement opposés

-16-

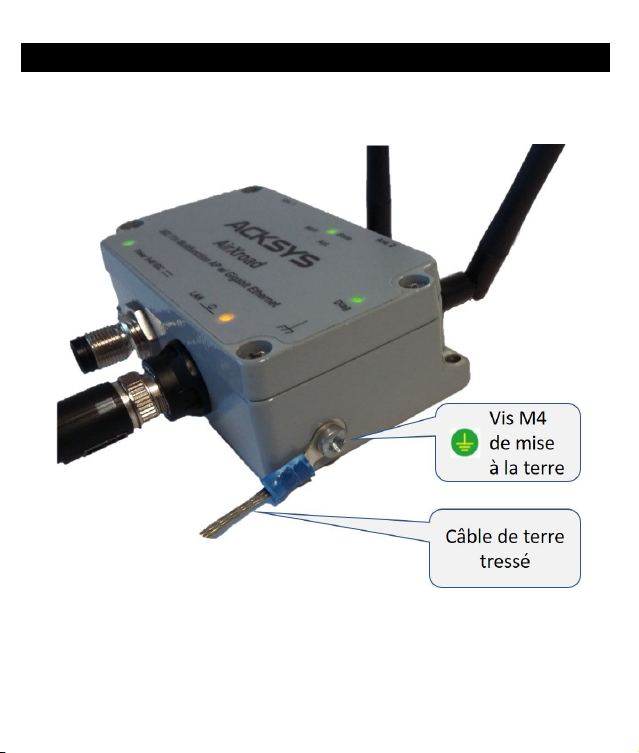

MISE A LA TERRE
 La vis M4 située sur le côté permet de relier le produit à la terre.
 Utilisez de préférence un câble de terre tressé métallique.

-17-
SPECIFICATIONS
Caractéristiques mécaniques
Dimensions
115
x
64
x
34 (mm)
Poids
332 g
Boîtier
IP 6
6
, fonte
d’aluminium
Température de
fonctionnement
-40°C à +70°C (-40°F à 158°F)
Températur
e de stockage
-
40°C à +
85
°C (
-
40°F à
185
°F)
Bouton Reset
Appui court (< 1 sec), à tout moment :
 Reset
Appui long (> 2 sec.) :
- pendant le fonctionnement :
 Retour aux valeurs d'usine
- en mode "emergency upgrade » :
 Retour aux valeurs d'usine
- au démarrage :
 Entrée dans le mode "emergency upgrade"
Logiciel
Configuration
Détection automatique du produit
Interface de configuration web avec protection par
login/mot de passe
Mise à jour du Firmware Par navigateur web ou par "ACKSYS WaveManager"
SNMP SNMP V2C, V3
Mode de fonctionnement AP (Point d'accès), routeur, répéteur, Client, Mesh
Pour le mode AP uniquement
Topologie réseau
Mode infrastructure
Sécurité WEP, WPA-PSK/WPA (2) -PSK, WPA/ WPA (2)
avec authentification 802.1x, SSID caché ou visible.
Pour le mode Client/Bridge uniquement
Topologie réseau
Mode infrastructure ou mode ad
-
hoc
Sécurité WEP, WPA (2)-PSK, 802.1x supplicant

-18-
Alimentation
9Vmin-48VmaxDC
Alimentation DC, avec protection contre les inversions
de polarité ; Consommation moyenne comprise entre
1.7W et 5.8W. Alimentation conseillée de 7 W.
Il convient de choisir un disjoncteur de calibre In (2 fois
supérieur) et une section de câble suffisante pour les
consommations maximum du produit.
Alimentation PoE
Le produit doit être alimenté par une source PoE
(802.3af/802.3at type 1 classe 2) branchée sur le
connecteur LAN
Interface Ethernet
Nombre de ports
1
Type de ports
Auto MDI/MDI-X
10 Base T/100 Base Tx/1000 Base T avec négociation
automatique (
10/100/1000 Mbps), selon
802.3
u
Interface Wi-Fi
Nombre d’interfaces Wifi
1
Mode radio
IEEE 802.11a/h, 802.11b,
802.11g, 802.11n
Vitesse de modulation
802.11n : jusqu'à 300 Mbps
802.11a/h : 6 à 54 Mbps
802.11b : 1 à 11 Mbps
802.11g : 1 à 54 Mbps
Bande de fréquence
802.11a/n
5 GHz ; 5.150 à 5.850 GHz
Bande de fréquence
802.11b/g/n 2.4 GHz ; 2.412 à 2.484 GHz
Antenne
Aucune.
Deux antennes sont comprises dans le kit optionnel
AXR
-
SET
.

-19-
Informations sur l’interface Wi-Fi
Bi-bande 11n 2T/2R
Puissance en
émission (en sortie de
la carte radio)
Tolérance ± 2dB
Soustraire 2dBm pour
avoir la puissance
disponible sur le
connecteur d’antenne
Modes
1 antenne
(1 chaîne
d
’
émission
)
2 antennes
( 2 chaînes
d’émission
)
802.11b/g 19 dBm @ 6M
15 dBm @ 54M
Ajouter 3 dBm
aux valeurs
données pour
une antenne
802.11a 18 dBm @ 6M
15 dBm @ 54M
802.11gn HT20 20.5 dBm @ 7.2
Mbps (MCS 0)
18 dBm @ 72.2
Mbps (MCS 7)
802.11gn HT40 20.5 dBm @ 15
Mbps (MCS 0)
18 dBm @ 150
Mbps (MCS 7)
802.11an HT20 18 dBm @ 7.2 Mbps
(MCS 0)
15 dBm @ 72.2
Mbps (MCS 7)
802.11an HT40 18 dBm @ 15 Mbps
(MCS 0)
15 dBm @ 150
Mbps (MCS 7)
Sensibilité de
réception (à l’entrée
de la carte radio)
Tolérance ± 2dB
Ajouter 2dBm pour
avoir la sensibilité sur
le connecteur
d’antenne
802.11b
Non disponible
802.11b/g -94 dBm @6M
-80 dBm @54M
802.11a -96 dBm @6M
-84 dBm @54M
802.11gn HT20 -92 dBm @ 7.2Mbps (MCS 0)
-76 dBm @ 72.2 Mbps (MCS 7)
802.11gn HT40 -90 dBm @ 15 Mbps (MCS 0)
-73 dBm @ 150 Mbps (MCS 7)
802.11an HT20 -96 dBm @ 7.2Mbps (MCS 0)
-75 dBm @ 72.2 Mbps (MCS 7)
802.11an HT40 -91 dBm @ 15 Mbps (MCS 0)
-72 dBm @ 150 Mbps (MCS 7)

-20-
CERTIFICATIONS
Le produit est conforme à la directive européenne RED :
N° Titre
2014/53/EU Radio Equipment Directive (RED)
Déclaration de conformité EU téléchargeable en ligne
L’interface Wi-Fi est de plus conforme aux recommandations FCC part 15 et IC (Industrie
Canada) :
FCC ID: Z9W-RMB
IC ID: 11468A-RMB
KIT ACCESSOIRES OPTIONNEL
REFERENCE
CONTENU
DU
KIT
AXR-SET
 2 x antennes articulées omnidirectionnelles
Bi-bande 2 dBi réf :
WL-ANT-2458/2-ORPS
 1 x câble réseau M12/RJ45 de 2m réf :
WL-M12U/8X-ETH-2M
 1 x câble d’alimentation M12/4 fils de 2m réf :
WLg-M12U-PWR-2M
Les 2 câbles et antennes peuvent être commandés séparément.
