D-Link DAP-3662 User manual

This document will guide you through the
basic installation process for your new
D-Link Dual Band Outdoor Access Point
Building Networks for People
DAP-3662
Documentation also available
via the D-Link Website
Quick Installation Guide
Wireless AC1200
Concurrent Dual Band Outdoor PoE Access Point
Quick Installation Guide
Краткое руководство по установке
Guía de Instalación Rápida
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat

2
D-Link DAP-3662 Quick Install Guide
ENGLISH
Important Information
This product should ONLY be installed by
an experienced installer who is familiar with
local building and safety codes and, where
applicable, is licensed by the appropriate
authorities. Failure to employ an experienced
installer may render the D-Link product
warranty void and may also expose the end
user or the service provider to legal and
nancial liabilities. D-Link and its resellers or
distributors expressly disclaim any and all
liabilities for injury, damage, or violation of
regulations due to the improper installation of
outdoor units or antennas.
A safety grounding system is necessary
to protect your outdoor installation from
lightning strikes and the build-up of static
electricity. Direct grounding of an outdoor AP is
very important and can protect your networks
from brutal outdoor environments and
devastating ESD attacks.The grounding system
must comply with the National Electrical Code
and safety standards that apply in your country
and/or region. Always check with a qualied
electrician if you are in doubt as to whether
your outdoor installation is properly grounded.
Quick Install Guide
This installation guide provides basic
instructions for installing the DAP-3662 Wireless
AC1200 Concurrent Dual Band Outdoor PoE
Access Point on your network. For additional
information about how to use the Access Point,
please see the datasheet and user manual from
the D-Link support website.
Minimum System
Requirements
Computer with Windows, MAC OS, or Linux-
based operating system, and an Ethernet
adapter installed
-Internet Explorer 7.0, Mozilla Firefox®
version 12.0, Safari 4.0, or Chrome 20.0 or
newer
Package Contents
-DAP-3662 Wireless AC1200 Concurrent
Dual Band Outdoor PoE Access Point
-Installation CD-ROM
-Quick Installation Guide
-PoE Injector
-Power Adapter (48 V/ 0.5 A)1
-Mounting kit (Wall/Pole Mount)
-Stainless steel mount base x 1
-Stainless tie back straps x 2
-Wall screw x 4
-Wall plug x4
-Stainless mount screw (hexagonal hole) x1
-Hexagon Socket Spanner
-Two LAN Port Waterproof Enclosure
-Grounding Wire
If any of the above items are missing, please
contact your reseller.
1Using a power supply with a different voltage rating or
PoE injector than the one included with the DAP-3662
will cause damage and void the warranty for this product.

3
D-Link DAP-3662 Quick Install Guide
ENGLISH
Physical Installation
STEP 1: Connect an Ethernet Cable
to the LAN1 (PoE) Port on the AP.
STEP 2: Mount the AP to a Pole or
Wall

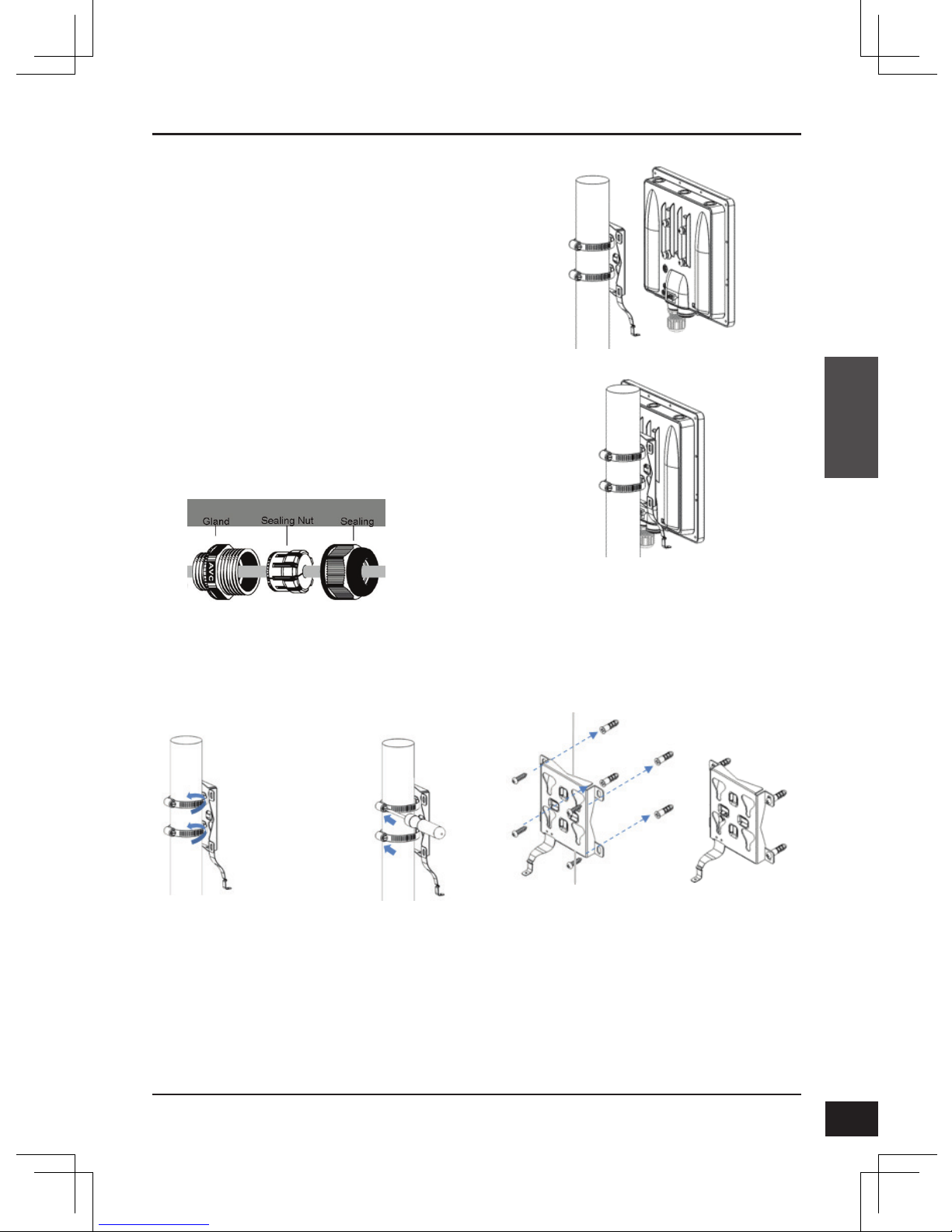

2A: Mounting The DAP-3662 On A
Pole
Secure mount base to the pole with two
stainless tie back strap sets. Ensure that the tie
back is locked securely.
Align the DAP-3662 with the mounting plate
Once aligned, slide the device down so that
the mounting plate securely locks into the
DAP-3662
2B: Mounting The DAP-3662 On A
Wall
Securely mount the base to the wall using
wall plug and wall screw.
Align the DAP-3662 with the mounting plate

4
D-Link DAP-3662 Quick Install Guide
ENGLISH
Once aligned, slide the device down so that
the mounting plate securely locks into the
DAP-3662
STEP 3: Install Mount Screw to Fix
DAP-3662 On A Mounting (Pole/
Wall Mount base)
Use the included mount screw (hexagonal
hole) to lock the DAP-3662 to the pole/wall
mount
With the included hexagon socket spanner,
tighten the mount screw until the DAP-3662 is
secured.

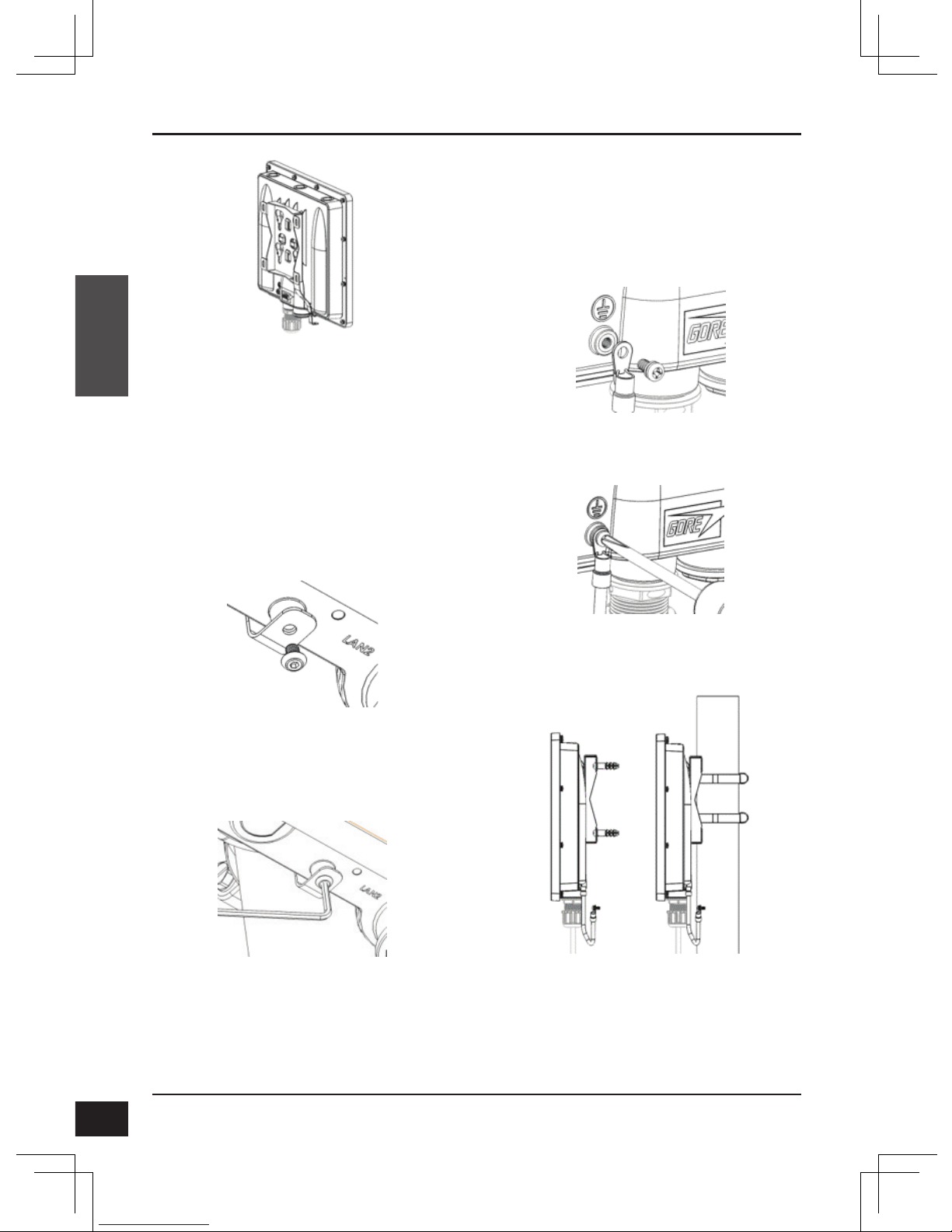

STEP 4: Connect Grounding Wire
A grounding wire is recommended to protect
your device from lightning strikes and the
buildup of static electricity.
Attach the grounding wire to the DAP-3662 using
the included screw.
Tighten the grounding wire to the DAP-3662 until
it is securely attached.
Attach the other end of the grounding wire to
either the wall or pole mount. Ensure that the
wall or pole mount is connected to an electrical
ground.

5
D-Link DAP-3662 Quick Install Guide
ENGLISH

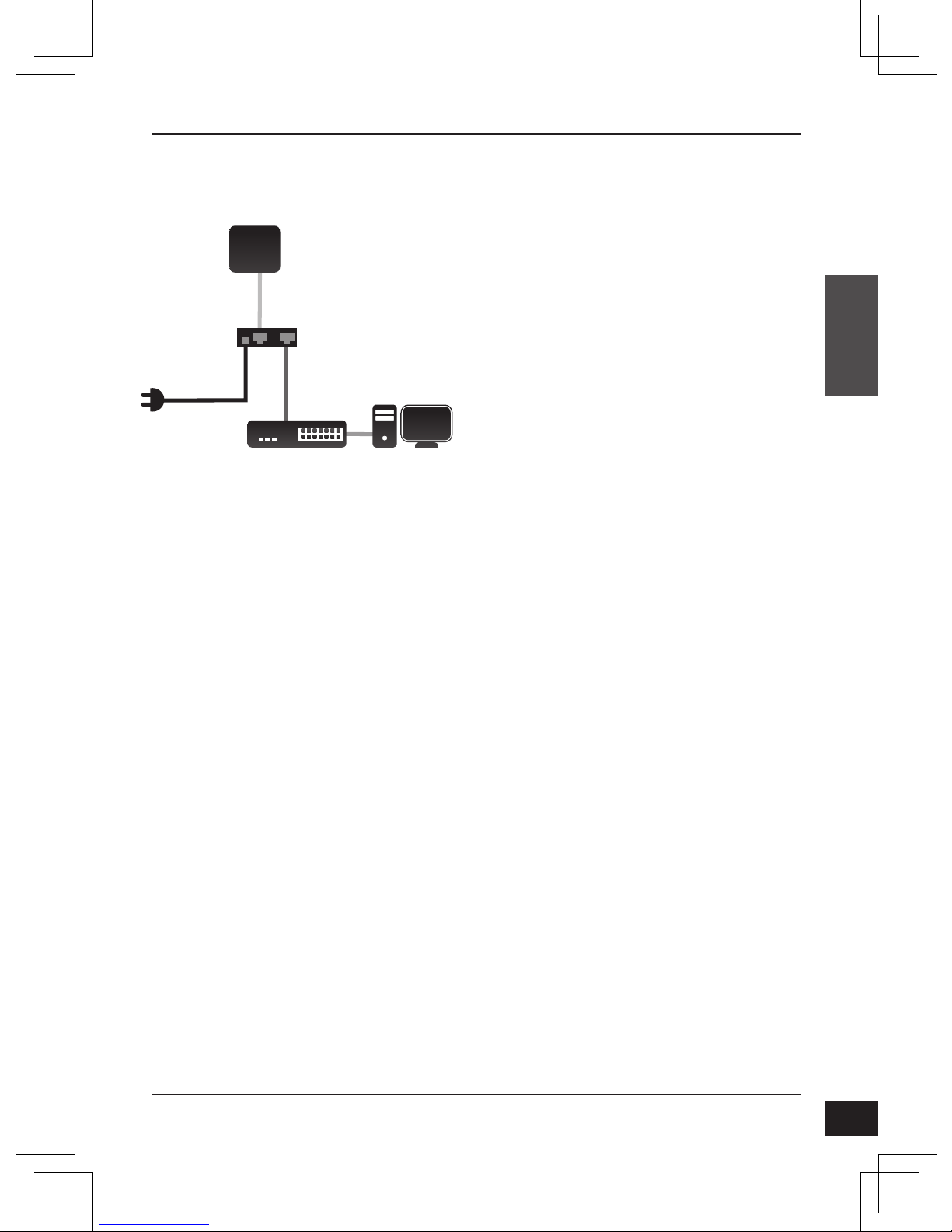

STEP 5: Connect the AP to Your
Network
A. Connect the Ethernet cable (connected
to the AP in STEP 1) from the AP to the
“P+DATA OUT” port on the PoE Injector.
B. Connect an Ethernet cable from a router/
switch or PC to the “DATA IN” port on the
PoE Injector.
C. Attach the power adapter to the connector
labeled “POWER IN” on the PoE Injector,
and attach it into an electrical outlet.
Conguration
If you are configuring the AP locally, connect a
PC to the PoE Injector “DATA IN” port using an
Ethernet cable.
A. Assign a static IP address to your PC which
is in the same network segment with the
device. As the default IP address of this
unit is 192.168.0.50, you may choose any
address from 192.168.0.1 to 192.168.0.254,
except 192.168.0.50.
B. Open a web browser and go to
http://192.168.0.50. Enter admin as your
username and leave the password blank to
log into the web UI. Now you can configure
the AP via web UI.
A
CB
P+DATA OUT
DATA IN
PoE Injector
POWER IN
Router or Switch Computer
AP
LAN1 (PoE)

6
D-Link DAP-3662 Quick Install Guide
ENGLISH
TECHNICAL SUPPORT
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone]
Toll Free 1800-233-0000
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street - City Lights Building
Nasrcity - Cairo, Egypt
Floor 6, ofce C2
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone]
General Inquiries: info.sa@ dlinkmea.com
Tech Support: support.sa@ dlinkmea.com
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

7
D-Link DAP-3662 Quick Install Guide
ENGLISH
TECHNICAL SUPPORT
Iran
Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest
St. , Argentine Sq. ,
Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
Türkiye
Büyükdere Cad. Ferro Plaza No:155
D: 1 K: 1 Zincirlikuyu / Istanbul
Tel: [phone]
Email: [email protected]

8
D-Link DAP-3662 Quick Install Guide
РУССКИЙ
Важная информация
Установку данного устройства следует проводить
ТОЛЬКО квалифицированному специалисту,
который знаком с местными строительными
нормами и правилами техники безопасности
и лицензирован соответствующими органами.
Невыполнение этого условия может привести
к аннулированию гарантии на устройство
D-Link и привлечению конечного пользователя
или поставщика услуг к финансово-правовой
ответственности. Компания D-Link и ее
поставщики или дистрибьюторы не несут
ответственности за ущерб, повреждение или
нарушение нормативных требований, связанных
с установкой оборудования для наружного
использования или антенн.
Система защитного заземления необходима
для обеспечения защиты установленного вне
помещения оборудования от повреждения
разрядом молнии и предотвращения накопления
статического электричества. Прямое заземление
внешней точки доступа очень важно и может
защитить Вашу сеть от экстремальных погодных
условий и повреждения электростатическим
зарядом. Система заземления должна
соответствовать Национальным
электротехническим нормам и правилам (NEC) и
стандартам безопасности, которые применяются
в Вашей стране. Проконсультируйтесь с
квалифицированным электриком, если у Вас
возникаютсомненияотносительноправильности
заземления установленного вне помещения
оборудования.
Краткое руководство по
установке
Данное руководство по установке содержит
основные инструкции по установке
внешней беспроводной двухдиапазонной
точки доступа AC1200 с поддержкой PoE
DAP-3662 в Вашей сети. Для получения
дополнительной информации об
использовании точки доступа, пожалуйста,
обратитесь к техническому описанию и
руководству пользователя доступному на
Web-сайте D-Link.
Минимальные системные
требования
Компьютер с Windows, MAC OS или
операционной системой на базе Linux с
установленным Ethernet-адаптером
-Internet Explorer 7.0, Mozilla Firefox® 12.0, Safari
4.0, Chrome 20.0 или более новой версии
Комплект поставки
Внешняя беспроводная двухдиапазонная
точка доступа AC1200 с поддержкой PoE DAP-
3662
-Установочный компакт-диск
-Краткое руководство по установке
-PoE-инжектор
-Адаптер питания (48 В/ 0,5 А) 1
-Монтажный комплект (для установки на
стене/мачте)
-1 основание из нержавеющей стали
-2 нержавеющих хомута
-4 винта по дереву
-4 деревянных дюбеля
-1 нержавеющий крепежный винт (с
шестигранным отверстием)
-Торцевой шестигранный ключ
-2 водонепроницаемых уплотнителя для
портов LAN
-Заземляющий провод

9
D-Link DAP-3662 Quick Install Guide
РУССКИЙ
Если что-либо из перечисленного отсутствует,
пожалуйста, обратитесь к поставщику.
1 Использование другого PoE-инжектора или источника
питания с напряжением, отличным от аналогичного
параметра источника питания, входящего в комплект
поставки точки доступа DAP-3662, приведет к
повреждению устройства и аннулированию гарантии
на данный продукт.
Установка
ШАГ 1: Подключите Ethernet-
кабель к порту LAN1 (PoE) на ТД
ШАГ 2: Установите ТД на мачте
или стене

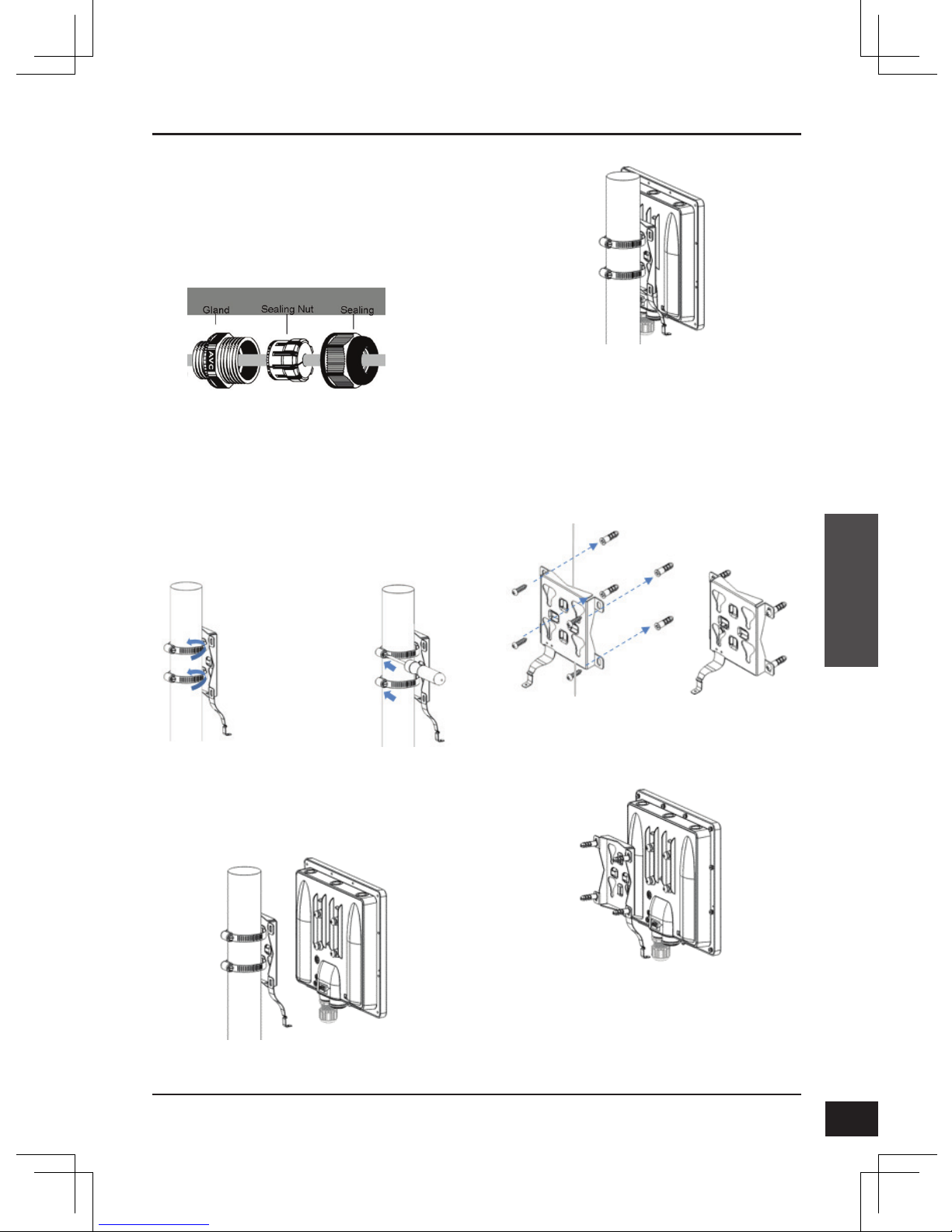

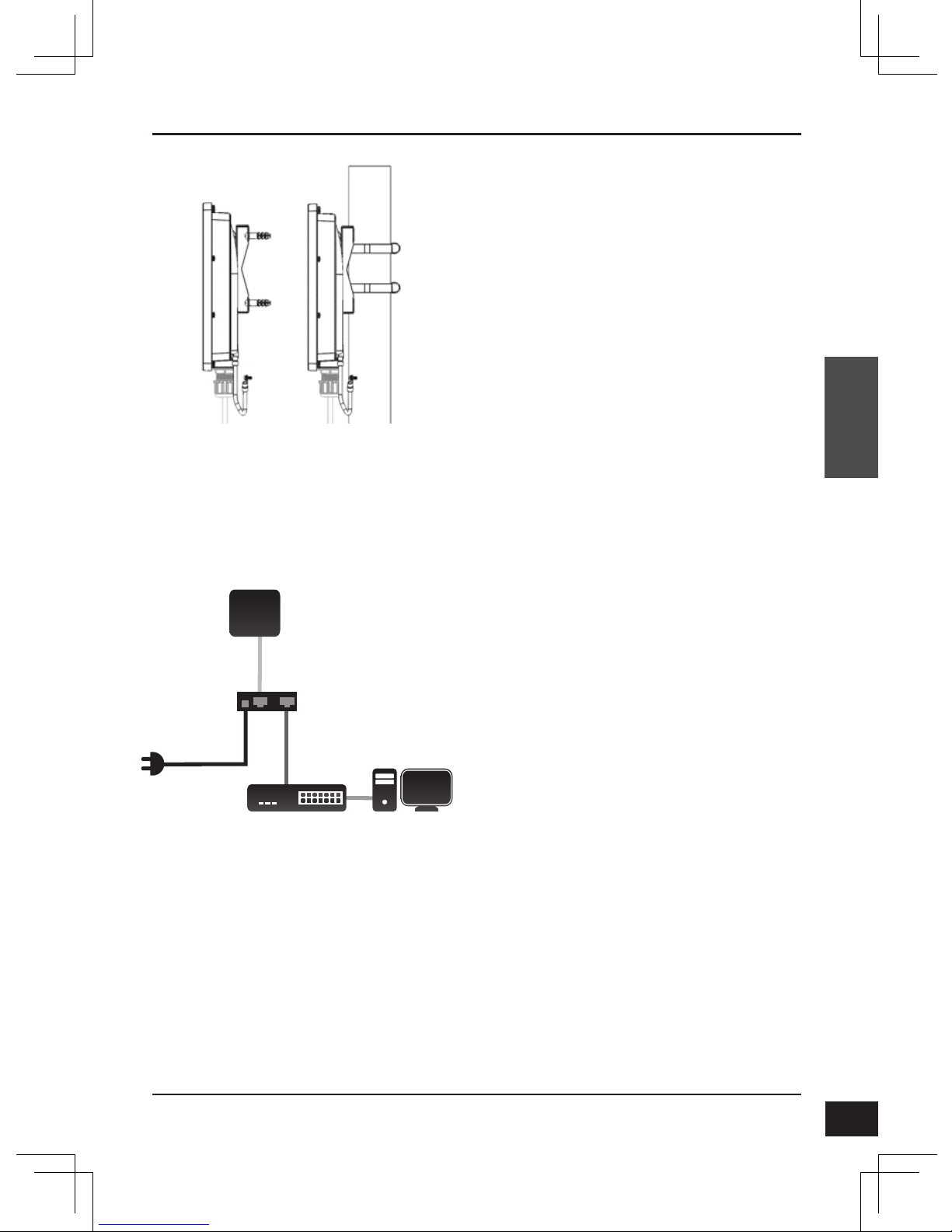

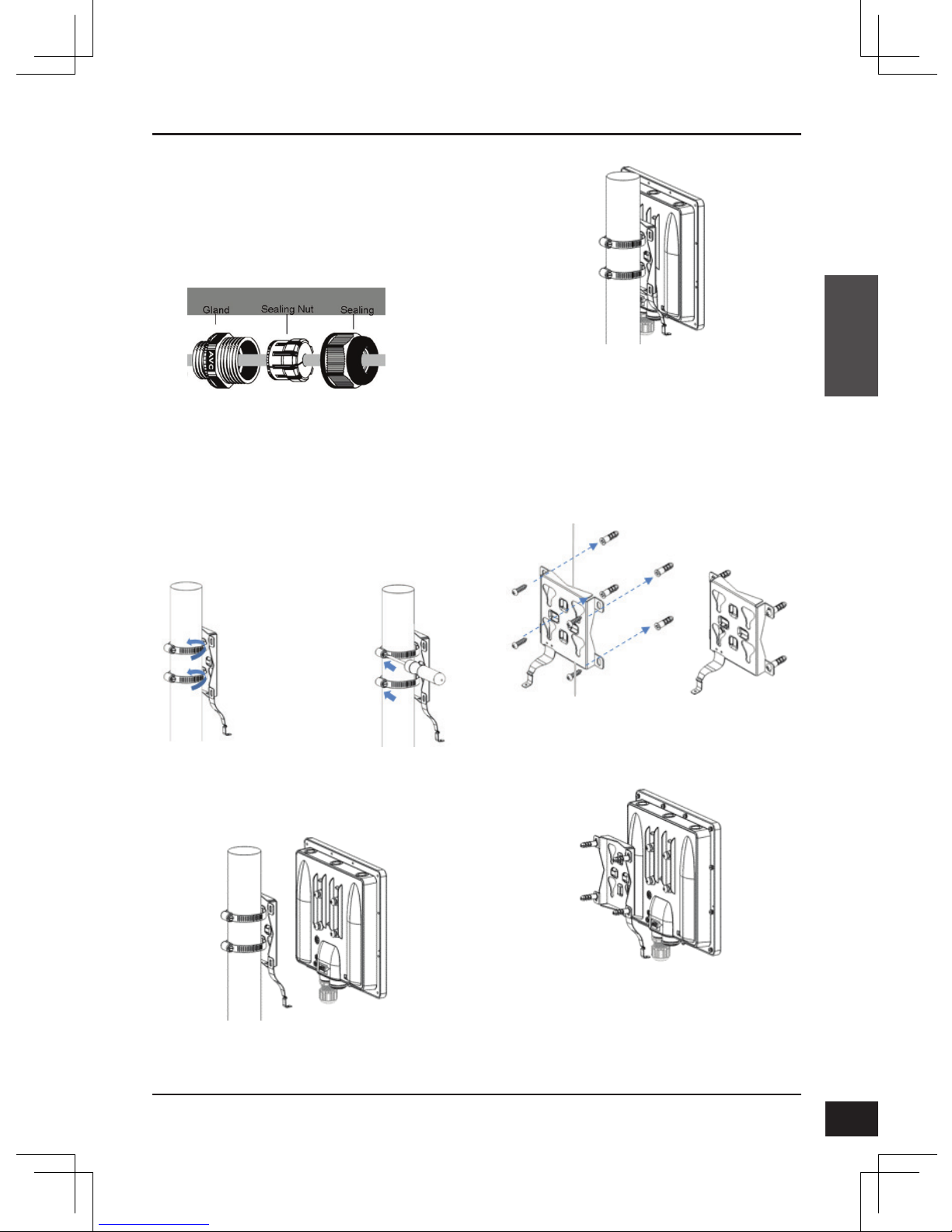

2А: Установка DAP-3662 на мачте
Прикрепите основание к мачте с помощью
двух нержавеющих хомутов. Зафиксируйте
хомуты.
Выровняйте DAP-3662 по основанию.
Когда ТД будет выровнена, сдвиньте
ее вниз так, чтобы она оказалась
закреплена на основании.
2Б: Установка DAP-3662 на стене
Прикрепите основание к стене с помощью
деревянных дюбелей и винтов по дереву.

10
D-Link DAP-3662 Quick Install Guide
РУССКИЙ
Выровняйте DAP-3662 по основанию.
Когда ТД будет выровнена, сдвиньте
ее вниз так, чтобы она оказалась
закреплена на основании.

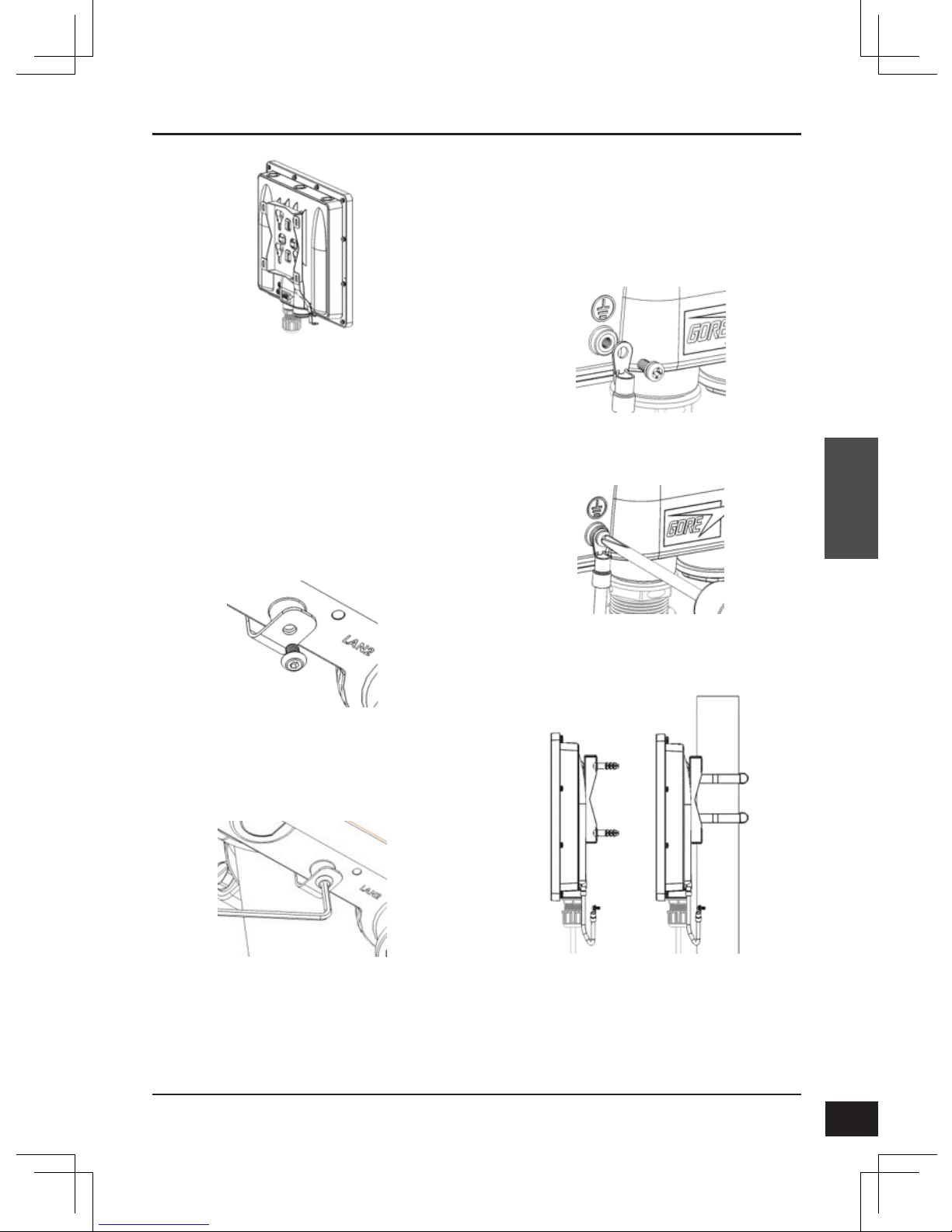

ШАГ 3: Установите крепежный
винт, чтобы зафиксировать DAP-
3662 на основании
Для фиксации DAP-3662 на мачте/стене
используйте крепежный винт с шестигранным
отверстием (входит в комплект поставки).
С помощью шестигранного ключа (входит
в комплект поставки) затяните крепежный
винт до тех пор, пока DAP-3662 не будет
зафиксирована.

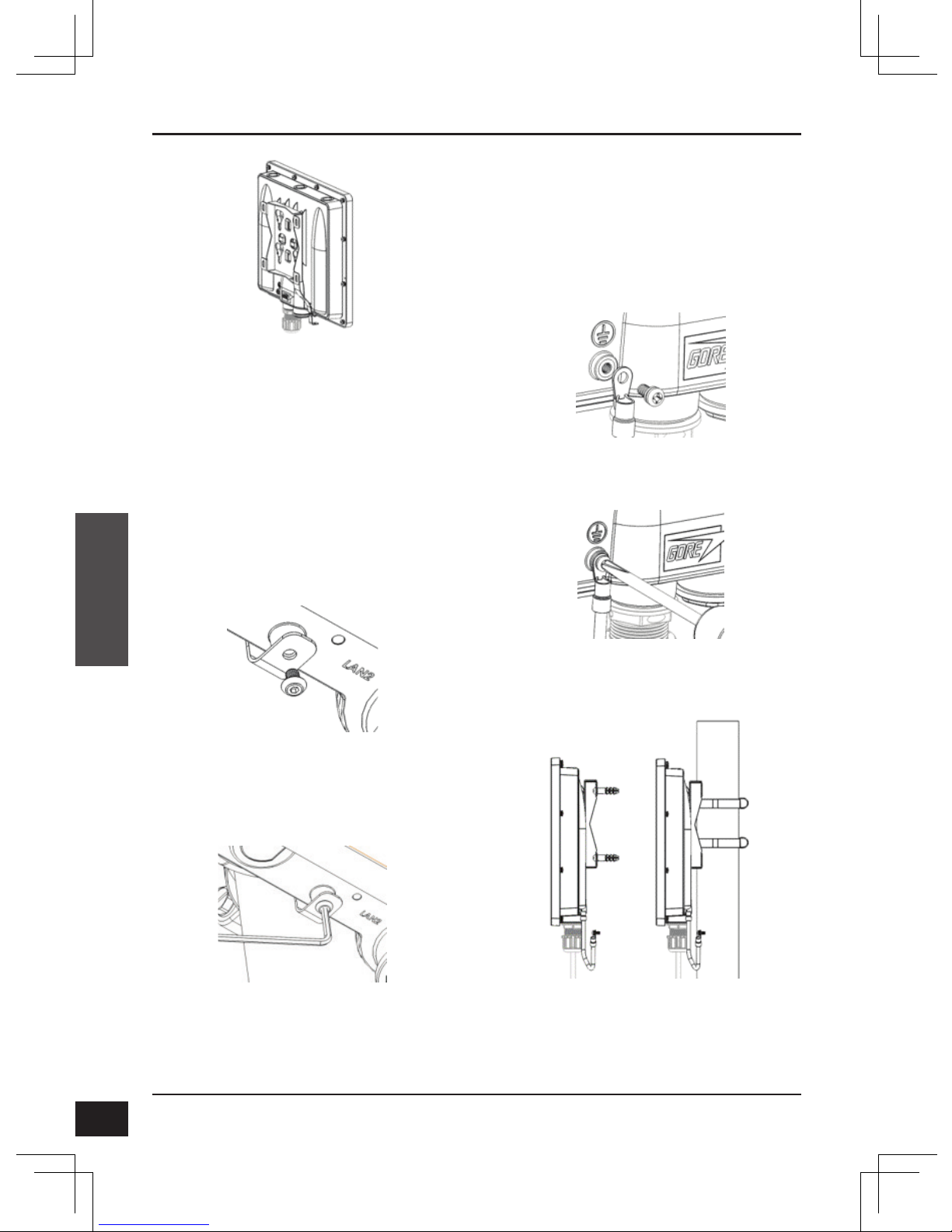

ШАГ 4: Подключите
заземляющий провод
Рекомендуется использовать заземляющий
провод для обеспечения защиты устройства
от повреждения разрядом молнии и
предотвращения накопления статического
электричества.
Прикрепите заземляющий провод к DAP-3662
с помощью входящего в комплект поставки
винта.
Затяните винт так, чтобы заземляющий провод
оказался надежно прикреплен к DAP-3662.

11
D-Link DAP-3662 Quick Install Guide
РУССКИЙ
Прикрепите заземляющий провод к
основанию. Убедитесь, что основание
подсоединено к заземляющему устройству.

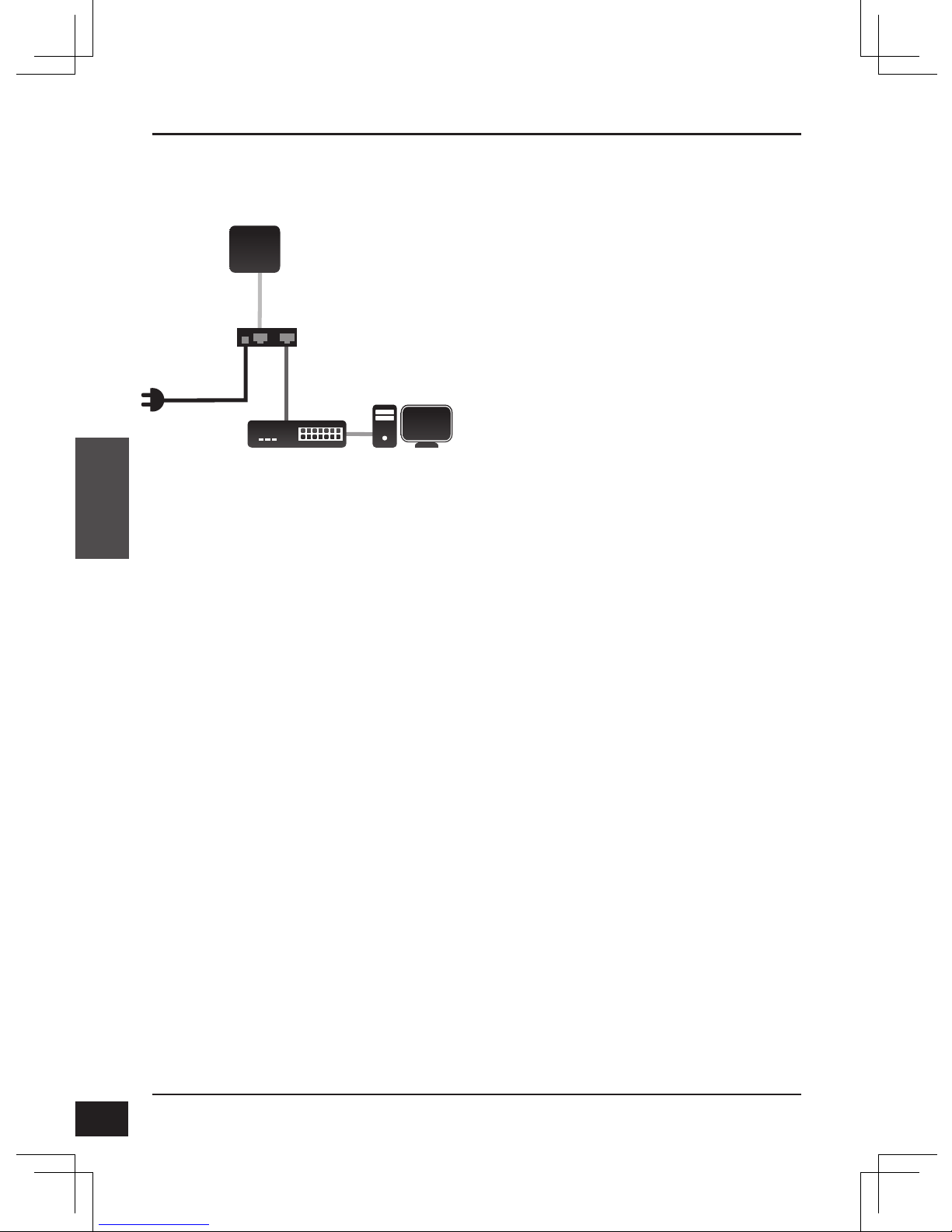

ШАГ 5: Подключите ТД к Вашей
сети
A. Подключите Ethernet-кабель
(подключенный к ТД на ШАГЕ 1) от
ТД к порту “P+DATA OUT” на PoE-
инжекторе.
Б. Подключите Ethernet-кабель от
маршрутизатора/коммутатора или
компьютера к порту “DATA IN” на PoE-
инжекторе.
В. Подключите адаптер питания к разъему
“POWER IN” на PoE-инжекторе и к
электрической розетке.
Настройка
Если Вы настраиваете ТД локально,
подключите компьютер к порту “DATA IN”
на PoE-инжекторе с помощью Ethernet-
кабеля.
A. Задайте статический IP-адрес Вашему
компьютеру, который находится в
том же сегменте сети, что и ТД. Т.к.
по умолчанию IP-адресом данной ТД
является 192.168.0.50, то Вы можете
выбрать любой адрес из диапазона
от 192.168.0.1 до 192.168.0.254, за
исключением 192.168.0.50.
Б. Откройте Web-браузер и введите в
адресной строке http://192.168.0.50.
Введите admin в качестве имени
пользователя и оставьте поле пароля
пустым, чтобы войти в Web-интерфейс.
Теперь Вы можете настроить ТД через
Web-интерфейс.
A
CB
P+DATA OUT
DATA IN
PoE-инжектор
POWER IN
Маршрутизатор или
коммутатор Компьютер
AP
LAN1 (PoE)

12
D-Link DAP-3662 Quick Install Guide
РУССКИЙ
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Россия
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
Україна
Київ, вул. Межигірська, 87-А
Тел.: [phone]
E-mail: [email protected]
Moldova
Chisinau; str.C.Negruzzi-8
Tel:[phone]
E-mail:[email protected]
Беларусь
Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]
E-mail: [email protected]
Қазақстан
Алматы, қ. Құрманғазы,143 үй
Тел.: [phone]
E-mail: [email protected]
Հայաստան
Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [email protected]
საქართველო
თბილისი, მარიჯანის ქუჩა N4
ტელ.: [phone]
E-mail: [email protected]
Latvija
Rīga, Lielirbes iela 27
Tel.: [phone]
E-mail: [email protected]
Lietuva
Vilnius, Žirmūnų 139-303
Tel.: [phone]
E-mail: [email protected]
Eesti
E-mail: [email protected]

13
D-Link DAP-3662 Quick Install Guide
ESPAÑOL
Información importante
Este producto sólo debe ser instalado por
un instalador experimentado que esté
familiarizado con la construcción local
y los códigos de seguridad y, donde sea
aplicable, tenga licencia de las autoridades
correspondientes. El no emplear un instalador
experimentado puede hacer que la garantía
del producto D-Link se anule y también
puede exponer al usuario nal o al proveedor
de servicios a responsabilidades jurídicas
y nancieras. D-Link y sus vendedores o
distribuidores renuncian expresamente a
cualquier responsabilidad por lesiones, daños
o violación de las regulaciones debido a la
instalación inadecuada de unidades para
exteriores o antenas.
Es necesario un sistema de seguridad de
conexión a tierra para proteger su instalación al
aire libre de la caída de rayos y la acumulación
de electricidad estática. La conexión a tierra
directa de un punto de acceso al aire libre es
muy importante y puede proteger sus redes
de ataques ESD devastadores. El sistema de
puesta a tierra debe cumplir con el Código
Eléctrico Nacional y las normas de seguridad
que se aplican en su país y/o región. Siempre
consulte con un electricista calicado si tiene
dudas sobre si su instalación en el exterior está
conectada a tierra correctamente.
Guía de Instalación Rápida
Esta guía de instalación proporciona
instrucciones básicas para instalar el Access
Point Wireless AC1200 Dual Band concurrente
PoE de exterior DAP-3662 en la red. Para
obtener información adicional acerca de
cómo utilizar el punto de acceso, consulte el
Datasheet y el manual de usuario desde el sitio
web de soporte de D-Link.
Requisitos mínimos del
sistema
PC con sistema operativo Windows, MAC OS,
o basado en Linux, y un adaptador Ethernet
instalado
-Internet Explorer 7.0, Mozilla Firefox
versión 12.0, Safari 4.0 o Chrome 20.0 o
más reciente
Contenido del empaque
-Access Point Wireless AC1200 Dual Band
concurrente PoE de exterior
-Instalación de CD-ROM
-Guía de Instalación Rápida
-Inyector PoE
-Adaptador de alimentación (48 V / 0,5 A) 1
-Kit de montaje (montaje en pared / poste)
-Soporte de acero inoxidable base x 1
-Tirantes de acero inoxidable x 2
-Tornillo de madera x4
-Tapón de madera x4
-Tornillo de montaje de acero inoxidable
(oricio hexagonal) x1
-Llave Hexágonal
-Dos puertos LAN a prueba de agua
-Cable a tierra
Si alguno de los componentes anteriores no
se encuentra, póngase en contacto con su
distribuidor.
1El uso de una fuente de alimentación con un voltaje
nominal o inyector PoE diferente al que viene incluido
con el DAP-3662 provocará daños y anulará la garantía
de este producto.

14
D-Link DAP-3662 Quick Install Guide
ESPAÑOL
Instalación física
PASO 1: Conecte un cable Ethernet
al Puerto LAN1 (PoE) del AP.
PASO 2: Montar el AP a un poste o
pared

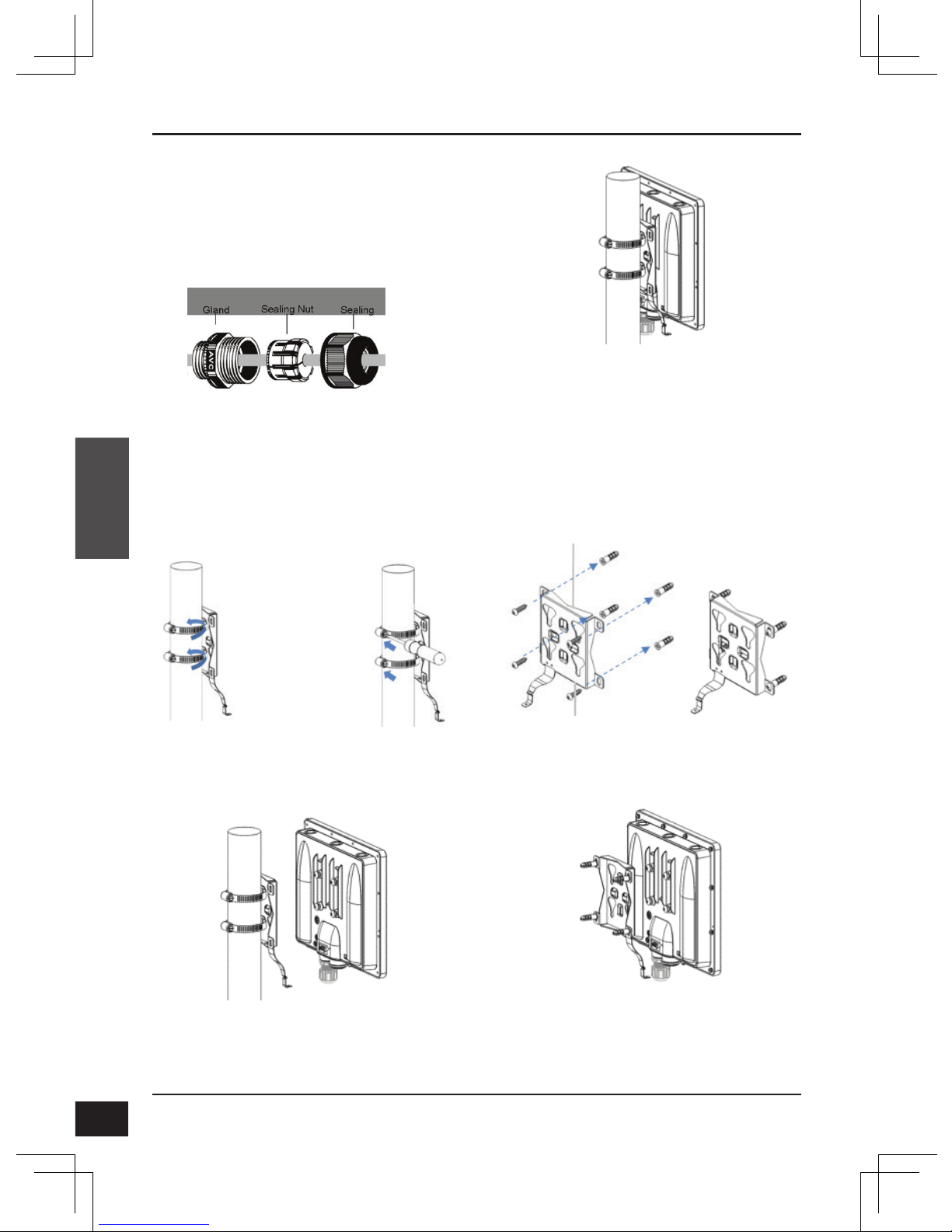

2A: Montaje de DAP-3662 en un
Poste
Asegure la base de montaje al poste con los
dos tirantes inoxidables. Asegúrese de que la
parte posterior está bien encajada.
Alinear el DAP-3662 con la placa de montaje
Una vez alineados, deslice el dispositivo
hacia abajo de manera que la placa de
montaje quede inmovilizada rmemente
en el DAP-3662
2B: Montaje de DAP-3662 en una
pared
Monte rmemente la base al muro utilizando
los anclajes y tornillos de madera.
Alinear el DAP-3662 con la placa de montaje

15
D-Link DAP-3662 Quick Install Guide
ESPAÑOL
Una vez alineados, deslice el dispositivo
hacia abajo de manera que la placa de
montaje quede inmovilizada rmemente en
el DAP-3662
PASO 3: Instale el tornillo de
montaje para jar el DAP-3662 en
Poste /Pared
Utilice el tornillo de montaje incluido (oricio
hexagonal) para atornillar el DAP-3662 al
montaje en poste/pared
Con la llave hexagonal incluida, apriete el
tornillo de montaje hasta que se asegure el
DAP-3662.

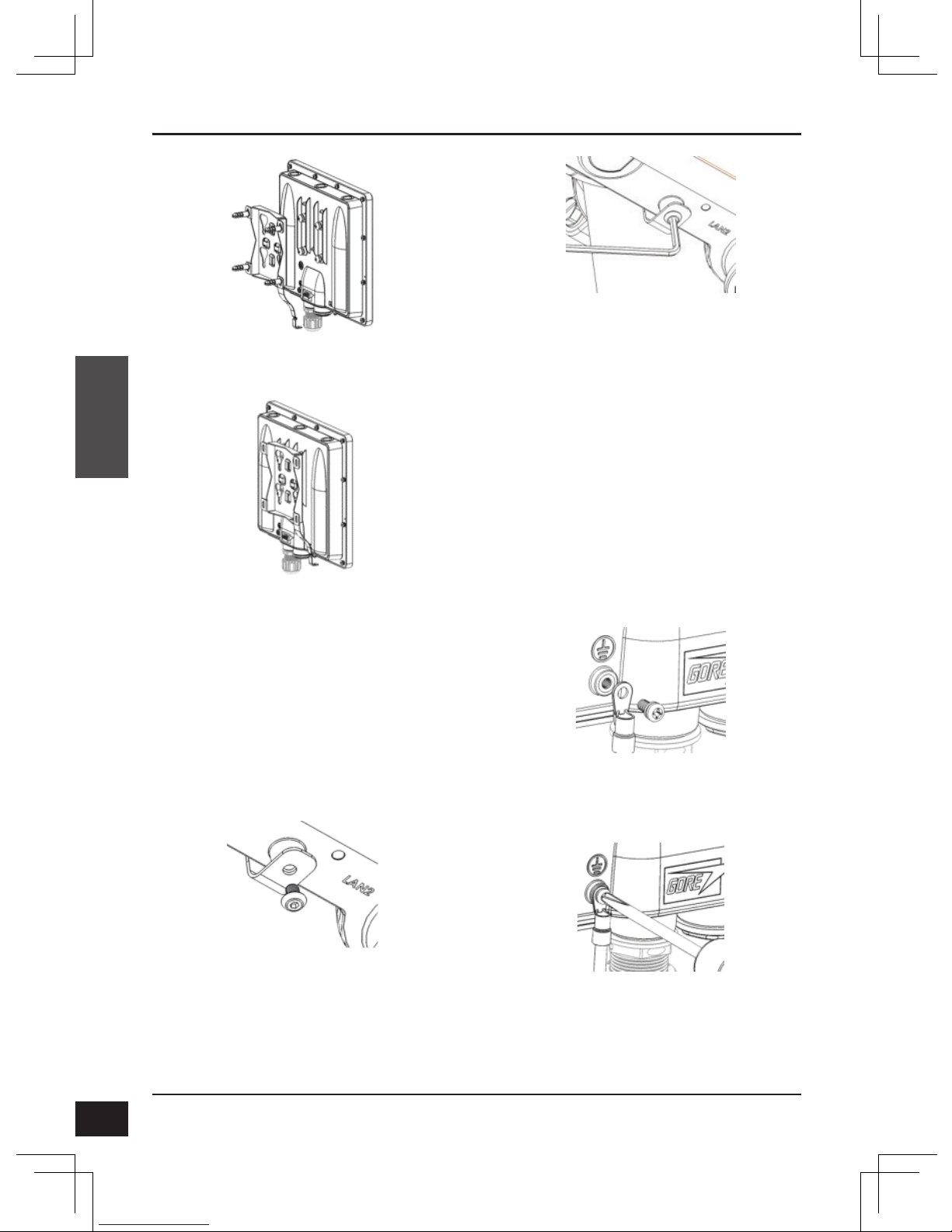

PASO 4: Conecte el cable a tierra
Se recomienda un cable a tierra para proteger
su dispositivo contra la caída de rayos y la
acumulación de electricidad estática.
Conecte el cable a tierra a la DAP-3662 con el
tornillo incluido.
Apriete el cable a tierra a la DAP-3662, hasta que
esté bien sujeto.
Conecte el otro extremo del cable a tierra a la
pared o poste. Asegúrese de que la pared o
montaje en poste está conectado a una tierra
eléctrica.

16
D-Link DAP-3662 Quick Install Guide
ESPAÑOL
PASO 5: Conecte el AP a su red
A. Conecte el cable Ethernet (conectado a
la AP en el PASO 1) del AP al puerto "P +
DATA OUT" en el inyector PoE.
B. Conecte un cable Ethernet desde un
router / switch o PC al puerto "DATA-IN"
en el inyector PoE
C. Conecte el adaptador de corriente al
conector con la etiqueta " POWER IN " en
el inyector PoE, y conectelo a una toma
eléctrica.
Conguración
Si va a configurar el punto de acceso
localmente, conecte una PC al puerto "DATA-
IN" en el inyector PoE utilizando un cable
Ethernet.
A. Asigne una dirección IP estática a su PC en
el mismo segmento de red del dispositivo. A
medida que la dirección IP predeterminada
de esta unidad es 192.168.0.50, usted
puede elegir cualquier dirección de
192.168.0.1 a 192.168.0.254, excepto
192.168.0.50.
B. Abra un navegador Web y vaya a
http://192.168.0.50. Introduzca admin
como nombre de usuario y deje en blanco
la contraseña para entrar en la interfaz de
usuario web. Ahora puede configurar el
punto de acceso a través de la interfaz de
usuario web.
A
CB
P+DATA OUT
DATA IN
Inyector PoE
POWER IN
Router o Switch Computador
AP
LAN1 (PoE)

17
D-Link DAP-3662 Quick Install Guide
ESPAÑOL
SOPORTE TÉCNICO
Usted puede encontrar actualizaciones de softwares o rmwares y documentación para usuarios a
través de nuestro sitio www.dlinkla.com
SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA
Soporte técnico a través de los siguientes teléfonos de D-Link
PAIS NUMERO
Argentina 0800 - 12235465
Chile 800 260200
Colombia 01800 - 0180073
Costa Rica 0800 - 0521478
Ecuador 1800 - 035465
El Salvador 800 - 6335
Guatemala 1800 - 8350255
México 01800 - 0626270
Panamá 011 008000525465
Perú 0800 - 00968
Venezuela 0800 - 1005767
Soporte Técnico de D-Link a través de Internet
Horario de atención Soporte Técnico en www.dlinkla.com
e-mail: [email protected] & [email protected]
Please ensure that channels 36/40/44/48 on the 5 GHz band are unlicensed and unrestricted in
your country of residence before using them.
Any illegal usage of these channels is the responsibility of the user.
Por favor asegúrese de que los canales 36/40/44/48 en la banda de 5 GHz estén sin licencia
y sin restricciones de uso en su país de residencia antes de utilizarlos. Cualquier uso ilegal de
estos canales es responsabilidad del usuario.

18
D-Link DAP-3662 Quick Install Guide
PORTUGUÊS
Informações importantes
Este produto só deve ser congurado por um
instalador experiente que está familiarizado
com a construção local e códigos de segurança
e, onde aplicável, ser licenciado pelas
autoridades competentes. A falta de empregar
um instalador experiente pode violar tornar
a garantia do produto D-Link, e também
pode expor o usuário nal ou o prestador de
serviços a obrigações legais e nanceiras. A
D-Link e seus revendedores ou distribuidores
renunciam expressamente todas e quaisquer
responsabilidades por danos ou violação dos
regulamentos devido à instalação incorreta de
unidades externas ou antenas.
Um sistema de aterramento de segurança é
necessário para proteger a sua instalação ao ar
livre contra raios e o acúmulo de eletricidade
estática. O aterramento direto de um AP ao
ar livre é muito importante e pode proteger
suas redes de descargas elétricas do ambiente
externo que podem ser devastadoras. O
sistema de aterramento deve estar de acordo
com o Código Elétrico Nacional e normas de
segurança que se aplicam em seu país e / ou
região. Sempre verique com um eletricista
qualicado se você estiver em dúvidas quanto
a sua instalação externa.
Guia de instalação rápida
Este guia de instalação fornece instruções
básicas para instalar o Access Point DAP-3662
Wireless AC1200 Concurrent Dual Band
Outdoor PoE em sua rede. Para obter
informações adicionais sobre como usar o
ponto de acesso, consulte a folha de dados e
manual do usuário do site de suporte da D-Link.
Requisitos mínimos do
sistema
Computador com Windows, MAC OS, ou
sistema operacional baseado em Linux, e um
adaptador Ethernet instalado
-Internet Explorer 7.0, Mozilla Firefox ®
versão 12.0, Safari 4.0, Chrome 20.0 ou
superior
Conteúdo da embalagem
-Access Point DAP-3662 AC1200 Dual Band
Outdoor PoE
-CD-ROM de instalação
-Guia de instalação rápida
-Injector PoE
-Adaptador de energia (48 V / 0,5 A)¹
-Kit de montagem (Parede / Poste)
-Montagem de aço inoxidável base x1
-Tiras de amarra inoxidável x2
-Parafuso de madeira x 4
-Plugue de madeira x4
-Parafuso de montagem inoxidável (buraco
sextavado) x1
-Chave inglesa sextavada
-Duas portas LAN com proteção à prova
d'água
-Fio de aterramento
Se qualquer um dos itens acima estiverfaltando,
entre em contato com o seu revendedor.
1Usar uma fonte de alimentação com uma tensão
nominal diferente, ou um injetor PoE diferente do incluso
na embalagem do DAP-3662 poderá causar danos ao
produto, e assim anular sua garantia de fábrica

19
D-Link DAP-3662 Quick Install Guide
PORTUGUÊS
Instalação Física
PASSO 1: Conecte um cabo Ether-
net à porta LAN1 (PoE) no AP.
PASSO 2: Monte o ponto de acesso
em um poste ou parede
2A: Montagem do DAP-3662 em
um poste
Fixe a base de montagem no poste com dois
conjuntos de cinta inoxidável. Certique-se
de que o laço em volta esteja preso de forma
segura.
Alinhe o DAP-3662 com a placa de montagem
Uma vez alinhados, deslize o dispositivo
para baixo, de modo que a placa de
montagem se xe na DAP-3662
2B: Montagem do DAP-3662 em
uma parede
Monte de forma rme a base na parede usando
o plugue e parafuso de madeira.
Alinhe o DAP-3662 com a placa de montagem

20
D-Link DAP-3662 Quick Install Guide
PORTUGUÊS
Uma vez alinhados, deslize o dispositivo
para baixo, de modo que a placa de
montagem se xe no DAP-3662
PASSO 3: Instale o suporte do para-
fuso para xar o DAP-3662 em uma
montagem(Poste/Parede)
Use o parafuso de montagem incluído (buraco
sextavado) para travar o DAP-3662 no poste /
suporte de parede
Com a chave inglesa sextavada disponível,
aperte o parafuso de montagem até que o
DAP-3662 esteja xado no suporte.
PASSO 4: Conecte o o de aterra-
mento
Um o de aterramento é recomendado para
proteger o seu dispositivo de relâmpagos e o
acúmulo de eletricidade estática.
Ligue o o de aterramento no DAP-3662 usando
o parafuso incluído.
Aperte o o de aterramento no DAP-3662 até que
ele esteja bem conectado.
Conecte a outra extremidade do o de
aterramento a qualquer parede ou poste de
montagem. Certique-se de que a parede ou
poste de montagem estejam conectados a um
aterramento elétrico
