Acksys RailBox Series User manual

Documentation réf. DTFRUS054 rev A2 26/01/17
-1-

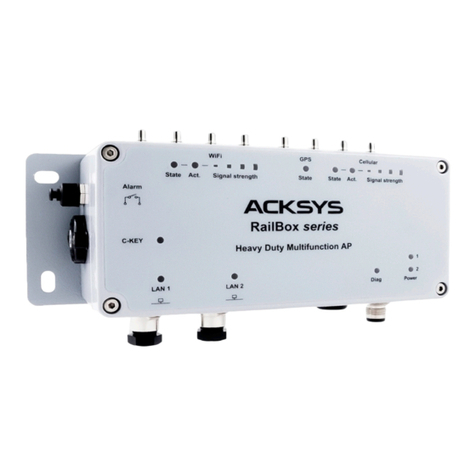

Gamme RailBox
Guide d’installation rapide
Point d’accès 802.11ac multifonction pour
environnement ferroviaire et durci
üWi-Fi 802.11ac : Point d’accès, répéteur, bridge, Mesh
üSimple ou double radio (MIMO 3T3R)
üDeux ports Ethernet auto-configurables 10/100/1000 Mbps
üConnecteurs M12 LAN et POWER
üEN50155 Class T3 (Tx en option)
üBoîtier en aluminium, IP66, résistant aux chocs et vibrations
üSuivant modèles :
•Radio : 802.11ac ou 802.11n
•Bypass Ethernet
•Alimentations : 24 à 110VDC compatible EN50155 ou
12-36 VDC ou PoE+
Avant de commencer, vérifiez la présence des éléments suivants. Contactez
immédiatement votre revendeur si l’un d’eux est manquant ou endommagé :
ØUn produit RailBox (C-KEY et plaque de fixation murale montés),
ØDeux bouchons étanches pour connecteurs M12
ØLa présente documentation sur papier,
Attention aucun câble n’est fourni en standard.
Un câble Ethernet M12 vers RJ45 cat. 6a et un câble d’alimentation M12
sont disponibles optionnellement.
Lisez le manuel d’utilisation complet (voir notre site web).
Avant de continuer, assurez-vous d’avoir les dernières mises à jour des
documentations, toutes disponibles sur notre site web www.acksys.fr
Vous aurez besoin de :
Øun PC avec un accès Ethernet,
Øun accès internet pour installer le logiciel « Acksys NDM »,
Øun navigateur IE, Firefox ou compatible,
ØJAVA version 6 ou plus (version interne 1.6.0).
Copyright © 2017 par ACKSYS. Selon la loi du 11 mars 1957, tout ou partie du présent
document ne pourra être reproduit sans le consentement préalable de ACKSYS.
Avertissement. Ce document n’est pas contractuel. ACKSYS ne garantit en aucune façon
le contenu du présent document et dégage son entière responsabilité quant à la rentabilité
et à la conformité du matériel aux besoins de l’utilisateur. ACKSYS ne pourra en aucun
cas être tenu pour responsable des erreurs éventuellement contenues dans ce document,
ni des dommages quelle qu’en soit leur importance, du fait de la fourniture, du
fonctionnement ou de l’utilisation du matériel. ACKSYS se réserve le droit de réviser
périodiquement ce document, ou d’en changer le contenu, sans aucune obligation pour
ACKSYS d’en aviser qui que ce soit.
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Téléphone : [phone]
Télécopie : [phone]
Site internet : www.acksys.fr
Support technique : [e-mail]
Service commercial : [e-mail]

-2-
CONFIGURATION MATERIELLE
1. Raccordez les antennes
Montez les antennes de votre choix (non fournies) sur les connecteurs QMA.
Pour une installation mono antenne, utilisez le connecteur ANT1. Pour une
installation avec 2 antennes, utilisez les connecteurs ANT1 et ANT2.
ATTENTION : Il est recommandé de mettre un bouchon 50 ohms sur les
connecteurs d’antenne non utilisés sous peine de perturber la qualité
du lien radio et le débit de données ou encore de perdre l’étanchéité du
produit.
2. Connectez l’alimentation
Voyez la section « spécifications » pour les caractéristiques de l’alimentation.
Le produit n’a pas de bouton Marche/Arrêt, il démarre automatiquement dès
la mise sous tension. Vérifiez les voyants Power 1 et Power 2.
-Power 1 s’allume si l’alimentation 1 ou la source PoE+ est présente.
-Power 2 s’allume si l’alimentation 2 est présente.
La LED Diag reste allumée en rouge environ 40 secondes, jusqu’à ce que le
produit soit prêt à être utilisé, puis elle s’allume en vert.
Attention, le connecteur PWR des produits en version PoE+ ne doit
surtout pas être utilisé.Ils doivent être exclusivement alimentés depuis une
source PoE+ (802.3at type 2 class4) branchée sur le connecteur LAN2.
3. Connectez le câble réseau Ethernet
Branchez le câble réseau sur l’une des prises LAN1 ou LAN2. Connectez
l’extrémité RJ45 du câble à votre réseau et vérifiez que le voyant LAN1 ou
LAN2 s’allume alors.
CONFIGURATION LOGICIELLE
4. Modifiez l’adresse IP par défaut (192.168.1.253)
Depuis un P.C du réseau, exécutez l’application multiplateforme ACKSYS
NDM que vous trouverez sur le CD-ROM.
Passez directement à l’étape 5 si l’adresse par défaut du produit est
compatible avec votre réseau.
Sélectionnez votre équipement et cliquez sur Essential Config. Vous pouvez
alors configurer l’adresse IP du produit pour qu’elle soit compatible avec votre
réseau ou activer le client DHCP.

-3-
5. Lancez l’interface WEB de configuration
Cliquez ensuite sur Web pour accéder à l’interface web intégrée du produit
depuis votre navigateur internet. Par défaut, la page "STATUS" du produit
s'affiche. Sélectionner l'onglet "SETUP".
Pour être autorisé à modifier la configuration, vous devez choisir l’utilisateur
root. Par défaut, il n’y a pas de mot de passe. Ainsi, vous avez accès à la
page "SETUP"
Sur cette page il faut avant tout choisir votre pays pour tenir compte de sa
législation applicable. Le champ de sélection est dans les paramètres
globaux en bas de la page.
Vous pouvez sélectionner l'interface radio afin de configurer les paramètres
Wi-Fi (Vous pouvez également sélectionner l'interface Ethernet ou la partie
"Services" afin de les configurer)
Voici les paramètres essentiels à personnaliser :
oLe pays : après avoir enregistré ce paramètre, les canaux sont
affichés en fonction de la réglementation
oLe mode de fonctionnement : Point d'accès, Client (bridge), Mesh
oLes paramètres Wi-Fi : Mode 802.11, canaux (Prendre en compte la
législation en vigueur dans votre pays), SSID
oLes paramètres de sécurité (WEP, WPA, WPA-PSK, WPA2, WPA2-
PSK, SSID diffusé ou pas...)
Vous trouverez un descriptif complet sur ces modes de fonctionnement dans
le manuel d’utilisation.
Les paramètres par défaut sont les suivants :
oInterface radio désactivée préconfigurée en Point d'accès
oInterface réseau 192.168.1.253

-4-
INSTALLATION DEFINITIVE
6. Installez le produit dans son emplacement définitif
Fixez le produit dans un endroit adéquat. Il peut être installé à l'extérieur.
7. Assurez-vous de la position des antennes
Notamment, que leur diagramme de rayonnement permet une transmission
optimale avec les autres produitsWi-Fi avec lesquels il doit communiquer.
ØAssurez-vous notamment qu'il n'y ait aucun obstacle entre les
différents produits (en "vue directe")
Mise en œuvre rapide des modes bridge et AP
Méthode pour essayer le produit en rôle AP (point d’accès)
Utilisez un second ordinateur équipé d’un adaptateur sans fil.
Paramétrez la connexion sans fil du PC2 selon les paramètres d’usine fixés
dans le point d’accès.
Méthode pour essayer le produit en rôle client
Avec deux produits ACKSYS et un second ordinateur équipé d'une prise LAN
filaire :
Paramétrez les adresses IP des équipements comme indiqué ci-dessus et
configurez le produit connecté à PC2 pour le rôle Client (infrastructure).
Ouvrez une invite de commandes et exécutez sur chaque PC la commande
"ping" pour vérifier le lien.
Sur le PC1, tapez ping 192.168.1.2 et vérifiez la réponse de PC2 :
« Réponse de 192.168.1.2… »
Sur le PC2, tapez ping 192.168.1.1 et vérifiez la réponse de PC1 :
« Réponse de 192.168.1.1… »
Remarque : Tant que le bridge n’est pas connecté au point d’accès, le
voyant State clignote.

-5-
PROBLEMES ET SOLUTIONS
Aucun voyant ne s’allume sur le produit
•Vérifiez la source d’alimentation (tension, courant) et son câblage.
Le voyant d’activité d’un ETHERNET utilisé est éteint
•Vérifiez que l’appareil distant connecté au produit est allumé.
•Vérifiez les prises Ethernet aux deux extrémités du câble.
•Essayez de vous relier à un autre équipement.
•Utilisez un câble M12/RJ45 pour brancher le produit. En cas de doute,
contactez notre service commercial qui pourra vous fournir les
accessoires correspondants. (email ; [e-mail])
La liaison Wi-Fi ne s’établit pas
•Vérifiez que les paramètres Wi-Fi (SSID distinguant les majuscules,
mode 802.11, canal radio, sécurité) sont identiques entre Client et AP.
•Vérifiez les conditions radio : distance entre équipements, position et
orientation des antennes, interférences et obstacles aux ondes radio.
•Essayez temporairement sans les paramètres de sécurité.
•Testez comme indiqué dans la section « Mise en œuvre rapide ».
•Essayez un autre canal radio.
“ACKSYS NDM” ne trouve pas le produit
•ACKSYS NDM scanne seulement le réseau local. Pour traverser un
routeur, utilisez la fonction « fichieràbase de produits distants ».
•Vérifiez que la machine Java n'est pas bloquée par le firewall du PC.
Comment restaurer les paramètres usine du produit ?
•Si le produit est accessible par l’interface web d’administration, vous
pouvez utiliser le navigateur pour restaurer la configuration.
•Sinon, mettez le produit sous tension, attendez la fin d’initialisation et
maintenez le bouton reset appuyé (au moins 2 secondes) jusqu’au
passage du voyant Diag en rouge. Relâchez et attendez qu’il repasse
en vert, signalant que le produit a redémarré en configuration usine.
RESET
Un bouton RESET est accessible en retirant la vis du C-KEY (uniquement
celle côté capot). Il convient d’utiliser un objet pointu non métallique de
diamètre inférieur à 2.5mm pour l’actionner.
Lorsque le produit est sous tension, ne touchez aucun autre élément que le
bouton RESET. Prenez toutes les précautions nécessaires afin d'éviter tout
choc électrique et décharges électrostatiques.
Il ne faut pas retirer ni insérer le C-KEY lorsque le produit est sous tension.
Resserrez le C-KEY au couple de 0.3Nm ± 10% afin de bien garantir
l’étanchéité du produit.

-6-
CONNECTEURS
Connecteur d’alimentation des produits
Connecteur M12 Ultra-lock® 4 pôles Mâle codage A
Nom du
signal
Pin
(M12)
Couleur des
conducteurs
Power 1 VDC1 3 Bleu
GND 4 Noir
Power 2 VDC2 1 Marron
GND 2 Blanc
Le système ULTRA-LOCK permet de monter le câble dans l’embase sans le
visser. Connecteurs Ethernet
Connecteur M12 SPEEDCONNEC® 8 pôles Femelle codage X
Nom du signal
Pin
(M12)
DA+
1
DA-
2
DB+
3
DB-
4
DD+
5
DD-
6
DC-
7
DC+
8
LAN 1 et LAN 2 sont deux ports Ethernet Auto MDI-MDIX, et peuvent donc
être utilisés avec des câbles droits ou croisés. Les câbles fournis avec les
produits sont de type Standard T568B. Le système SPEEDCONNEC permet
de monter les câbles dans l’embase du produit sans les visser, ½ tour suffit.
Les deux ports Ethernet supportent également la fonction Auto-négociation,
c’est à dire qu’ils sélectionnent automatiquement la vitesse de transmission
10 Mbps, 100Mbps ou 1000 Mbps et le mode half ou full duplex
correspondant à votre équipement.
Connecteur de contact entrée/sortie
Connecteur M8 3 pôles Mâle
Nom du
signal
Pin
(M8)
Couleur des
conducteurs
Entrée
digitale Vin 3 Noir
GND 2 Marron
Contact
d'alarme Vout 1 Bleu
GND 2 Marron
Attention : Le GND est commun à l'entrée digitale et au contact d'alarme.

-7-
VOYANTS
Les produits disposent de 11 à 19 voyants (LED) suivant les versions.
Ces LED permettent d’indiquer son état :
LED
Couleur
Description
Power 1 Vert
Ce voyant s’allume si le produit est correctement
alimenté par les broches 3 et 4 du connecteur
d’alimentation.
Ce
voyant s’allume si le produit est correctement
alimenté par un injecteur PoE+ branché à LAN 2
Power 2 Vert
Ce voyant s’allume si le produit est correctement
alimenté par les broches 1 et 2 du connecteur
d’alimentation.
Diag Rouge/
Vert
Voyant indiquant l'état du produit :
Eteint : Pas d’alimentation électrique
Rouge : Pendant environ 40s durant le
démarrage, Vert une fois démarré
Rouge pendant plus de 2 minutes : Défaillance
matérielle
Vert : Fonctionnement normal
Clignotant : Le firmware est en cours de
chargement ou invalide
(le recharger avec NDM)
LAN 1
LAN 2 Vert/ Jaune
Allumé : Liaison Ethernet établie
Clignotant : Envoi/Réception de données
Jaune : Connexion en 1000 Base T
Vert : Connexion en 100 Base Tx
ou 10 Base T
Éteint : Liaison Ethernet non établie
C-KEY Rouge/
Vert
Eteint : C-KEY en état ‘sortie d’usine’.
Rouge: C-KEY absent, contenu C-KEY
invalide ou corrompu
Vert : contenu C-KEY valide
Clignotant : pendant les lectures/écritures
State Vert
Eteint : Carte radio désactivée
Clignotant : Produit non associé
Allumé fixe: Produit associé
Activity
Bleu
Clignotant : Envoi/Réception de données par radio
Signal
Strength Vert
En mode client : une fois connecté, représente la
puissance du signal radio reçu de l’AP
En mode point d'accès: Toujours éteint

-8-
MONTAGE DU C-KEY
Le C-KEY est une unité de sauvegarde de la configuration du produit. Il ne
doit être ôté ou inséré que lorsque l’alimentation du produit est coupée.
Pour ôter le C-KEY, dévissez les deux vis, puis tirez le C-KEY pour l’extraire
du boîtier. Vous pouvez, si besoin, vous aider du tournevis en faisant
délicatement levier dans les encoches prévues à cet effet à la base des
colonnettes de fixation.
Le C-KEY doit être resserrée au couple de 0.3Nm ± 10% afin de bien garantir
l’étanchéité du produit.
ENTREE DIGITALE
L’entrée digitale peut être utilisée pour déclencher un évènement dans le
produit. Le signal doit être appliqué entre les broches 3 (+) et 2 (-) du
connecteur M8 (fils noir et marron d’un câble standard, respectivement).
La tension appliquée ne doit pas excéder 24 VDC. Le produit interprète toute
tension comprise entre 0 et 2 Volts comme un niveau logique "0”, et toute
tension comprise entre 3 et 24 Volts comme un niveau logique “1”. Entre 2V
et 3V, l’état est indéterminé.
CONTACT D’ALARME
Le produit dispose d’un contact pour signaler l’apparition d’un événement
préalablement configuré. Les broches 1 et 2 du connecteur M8 (fils bleu et
marron d’un câble standard, respectivement) sont utilisées à cet effet.
Ce contact est fermé en fonctionnement normal et s’ouvre si la condition
d’alarme est réalisée, ou si le produit est hors tension ou non opérationnel.
Le contact commute une tension maximum de 60V et un courant de 100mA.
Il est protégé contre les surtensions transitoires. Ce contact de premier
niveau ne peut pas commander un étage de puissance. Pour réaliser cette
fonction, utiliser un relais tel que le montre le schéma ci-dessous.
Relais

-9-
FIXATION DU BOÎTIER
Le produit est livré monté avec une platine de fixation murale en aluminium
peinte de 4mm d’épaisseur. La platine est équipée d’un insert M6 pour la
mise à la terre.
Les 4 vis de fixation de la platine sur le support ne sont pas fournies (trou
oblong 6.5 mm).
Plan de la platine :
MISE A LA TERRE
Reliez solidement le produit à la terre.
Si le produit est fixé sur la platine de fixation murale, utiliser l’insert M6 de la
platine.
Sinon utiliser la borne de reprise de terre située sur le côté du boîtier.

-10-
SPECIFICATIONS
Toutes les cotes sont exprimées en mm
Caractéristiques mécaniques
Dimensions avec la plaque de
fixation et sans antennes
L x l x h = 225 x 108 x 61,5 mm
L x l x h = 8.85 x 4.25 x 2.42 in
Poids avec la plaque de fixation
1100 g
Boîtier
IP 66, fonte d’aluminium
Température de fonctionnement
version standard
-25°C à +70°C (-13°F à 158°F)
Température de fonctionnement
version gamme étendue
-40°C à +85°C (-40°F à 185°F)
Température de stockage
(Toutes versions)
-40°C à +85°C (-40°F à 185°F)
Spécifications
environnementales
Supporte les normes ferroviaires pour le
matériel roulant
Voyants indicateurs
(voir section « voyants »)
Bouton Reset (Accessible en
démontant une vis de le C-KEY
(coté capot) .
Cette dernière doit être
resserrée au couple de 0,3Nm)
Appuicourt (< 1 sec), à tout moment:
àReset
Appui long (> 2 sec.):
- pendant le fonctionnement:
àretour aux valeurs d'usine
- en mode "emergency upgrade":
àretour aux valeurs d'usine
- au démarrage:
àentrée dans le mode
"emergency upgrade"
Logiciel
Configuration
Détection automatique du produit
Interface de configuration web avec
protection par login/mot de passe
Mise à jour du Firmware
Par navigateur web ou par "Acksys
NDM"
SNMP
SNMP V2C, V3
Mode de fonctionnement
AP (Point d'accès), répéteur,
bridge/Client, Mesh, WDS
Pour le mode AP uniquement
Topologie réseau
Mode infrastructure, ad-hoc ou Mesh
Sécurité
WEP, WPA-PSK/WPA2-PSK, WPA/
WPA2 avec authentification 802.1x,
SSID caché ou visible.

-11-
Pour le mode Client/Bridge uniquement
Topologie réseau
Mode infrastructure ou mode ad-hoc
Sécurité
WEP, WPA-PSK, WPA2-PSK. 802.1x
supplicant. Chiffrement AES/TKIP/WEP.
Pour le mode Mesh uniquement (supporté avec la carte radio de type 1).
Topologie réseau
802.11s
Sécurité
SAE/AMPE
Alimentation
Modèles 24Vnom, 48Vnom,
72Vnom, 96Vnom,110Vnom DC
Double source d’alimentation DC large
plage compatible avec les 5 tensions
nominales EN50155, avec protection
contre les inversions de polarité ;
connecteur M12 ULTRALOCK™ 4-pôles
codage A. Consommation max de 25W.
Modèles 12Vmin-36VmaxDC
Double source d’alimentation DC, avec
protection contre les inversions de
polarité ; connecteur M12
ULTRALOCK™ 4-pôles codage A.
Supporte également la tension nominale
24VDC selon la norme EN50155.
Consommation max de 25W.
Branchement des modèles non
PoE+
Il convient de choisir un disjoncteur de
calibre In (2 fois supérieur à celui
consommé par le RailBox) et une section
de câble suffisante pour les
consommations maximum du produit.
Par ailleurs le disjoncteur doit avoir une
courbe supportant les courants de
démarrage de 10In
Modèles PoE+
Le produit doit être exclusivement
alimenté par une source PoE+ (802.3at
type 2 class 4) connectée sur LAN2
Interface Ethernet
Nombre de ports
2
Type de ports
Auto MDI/MDI-X
10 Base T/100 Base Tx/1000 Base T
avec négociation automatique
(HDX/FDX, 10/100/1000 Mbps), selon
802.3u
Connecteurs
SPEEDCONNEC™ M12 femelle 8-pôles
codage X
Câble
Ethernet CAT6A, connecteurs M12 vers
RJ45 (câblage T568B standard)
Bypass (Sur modèles /###Y)
Utile pour les topologies daisy chain.
LAN1 et LAN2 court circuités en cas de
panne produit ou panne d’alimentation
Entrée numérique
Type
Opto-isolée
Tension max
24VDC, protégée contre les surtensions
Isolation
1500V
Contact d’alarme
Type
Relais Statique 1 form A (normalement
ouvert)
Tension max
60VDC, polarisé, protégé contre les
surtensions transitoires
Courant de charge max
100mA
Résistance « ON »
25 ohms typ., 35 ohms max
Isolation
1500V

-12-
Interface Wi-Fi
Mode radio
IEEE 802.11a/h, 802.11b, 802.11g,
802.11n et 802.11ac
Vitesse de modulation
802.11ac : jusqu’à 1.3 Gbps
802.11n : jusqu'à 450 Mbps
802.11a/h : 6 à 54 Mbps
802.11b : 1 à 11 Mbps
802.11g : 1 à 54 Mbps
Bande de fréquence
802.11a/n/ac
5 GHz; 5.150 à 5.850 GHz
Bande de fréquence
802.11b/g/n
2.4 GHz; 2.412 à 2.484 GHz
Connecteurs d’antenne
(Antennes non fournies)
Prises d’antenne type QMA femelle
1 radio : 3 connecteurs
2 radios : 6 connecteurs
Informations sur la carte radio de type 1 (11n)
Puissance en
émission (en
sortie de la
carte radio)
Tolérance ±
2dB
Configuration
d’antenne
1 antenne
(chaîne
d’émission)
3 antennes
(chaînes
d’émission)
802.11b/g
19 dBm @ 6M
16 dBm @ 54M
Ajouter 5dBm aux
valeurs données pour
une chaîne
802.11a
19 dBm @ 6M
15 dBm @ 54M
802.11gn HT20
18 dBm @ MCS 0
15 dBm @ MCS 7
802.11gn HT40
17 dBm @ MCS 0
14 dBm @ MCS 7
802.11an HT20
18 dBm @ MCS 0
13 dBm @ MCS 7
802.11an HT40
17 dBm @ MCS 0
12 dBm @ MCS 7
Sensibilité de
réception (à
l’entrée de la
carte radio)
Tolérance ±
2dB
3 antennes
802.11b Non disponible
802.11g -95 dBm @6M
-81 dBm @54M
802.11a -94 dBm @6M
-81 dBm @54M
802.11gn HT20
-95 dBm @MCS 0
-76 dBm @MCS 7
-92 dBm @MCS 8
-73 dBm @MCS 15
-91 dBm @MCS 16
-71 dBm @MCS 23
802.11n HT40
-91 dBm @MCS 0
-73 dBm @MCS 7
-90 dBm @MCS 8
-71 dBm @MCS 15
-89 dBm @MCS 16
-69 dBm @MCS 23
802.11n HT20
-94 dBm @MCS 0
-76 dBm @MCS 7
-93 dBm @MCS 8
-73 dBm @MCS 15
-91 dBm @MCS 16
-71 dBm @MCS 23
802.11n HT40
-91 dBm @MCS 0
-71 dBm @MCS 7
-89 dBm @MCS 8
-69 dBm @MCS 15
-87 dBm @MCS 16
-67 dBm @MCS 23

-13-
Informations sur la carte radio de type 2 (11ac)
Puissance en
émission (en
sortie de la
carte radio)
Tolérance ±
2dB
1 antenne
(chaîne d’émission)
3 antennes
(chaînes
d’émission)
802.11b/g
19 dBm @ 6M
15 dBm @ 54M
Ajouter 5dBm aux
valeurs données
pour une chaîne
802.11a
18 dBm @ 6M
15 dBm @ 54M
802.11gn HT20
19 dBm @ MCS 0
13 dBm @ MCS 7
802.11gn HT40
18 dBm @ MCS 0
13 dBm @ MCS 7
802.11an HT20
18 dBm @ MCS 0
13 dBm @ MCS 7
802.11an HT40
18 dBm @ MCS 0
12 dBm @ MCS 7
802.11ac HT20
18 dBm @ MCS 0
12 dBm @ MCS 9
802.11ac HT40
18 dBm @ MCS 0
11 dBm @ MCS 9
802.11ac HT80
18 dBm @ MCS 0
10 dBm @ MCS 9
Sensibilité de
réception (à
l’entrée de la
carte radio)
Tolérance ±
2dB
3 antennes
802.11b Non disponible
802.11b/g -94 dBm @6M
-80 dBm @54M
802.11a -96 dBm @6M
-84 dBm @54M
802.11gn HT20 -94 dBm @MCS 0
-77 dBm @MCS 7
802.11gn HT40 -93 dBm @MCS 0
-75 dBm @MCS 7
802.11an HT20 -95 dBm @MCS 0
-77 dBm @MCS 7
802.11an HT40 -92 dBm @MCS 0
-77 dBm @MCS 7
802.11 ac HT20 -94 dBm @MCS 0
-70 dBm @MCS 9
802.11 ac HT40 -91 dBm @MCS 0
-65 dBm @MCS 9
802.11 ac HT80 -90 dBm @MCS 0
-61 dBm @MCS 9

-14-
Informations sur la carte radio de type 2 (11ac -40°C +85°C)
Informations sur la carte radio de type 5 (11n -40°C +85°C)
CERTIFICATIONS
Le produit est conforme avec la directive européenne :
N° Titre
1999/5/CE
Radio and Telecommunications Terminal Equipment
Directive (R&TTE)
Cette conformité est présumée par la référence aux spécifications suivantes :
N° Titre
EN301-489-17 CEM pour équipement radio 2.4GHz & 5GHz
EN300-328 Norme radio 2.4 GHz
EN301-893 Norme radio 5 GHz
Le produit avec l’alimentation 24-110VDC est également conforme aux
normes RAIL EN50155 pour le matériel embarqué :
EN50155
EN50121-3-2
EN60068-2
EN61373
Norme ferroviaire CEM/Climatique/Mécanique pour
appareils électroniques montés sur matériel roulant
EN50121-4
Norme ferroviaire CEM pour appareils électroniques au
sol
Le produit embarque un module radio certifié par la FCC avec la mention
“SINGLE MODULAR approval”. Il est donc de facto autorisé de l’utiliser sur
les territoires soumis à la législation de la FCC.
REFERENCES

Documentation ref. DTFRUS054 rev A2 01/26/17
-1-
RailBox series
Quick installation guide
802.11ac multifunction Access Point
for RAILWAYs and rugged environments
üWi-Fi 802.11ac : Bridge, AP, repeater, Mesh
üSingle or dual radio 3T/3R
üDual 10/100/1000 Mbps autosensing Ethernet LAN
üM12 connectors for LAN and POWER inputs
üEN50155 Class T3 (Class Tx in option)
üCast aluminum housing, IP66, shock and vibrations proof
üVarious models
•Radio: 802.11ac or 802.11n
•w/ or w/o Ethernet Bypass relays
•Power supply 24 to 110VDC EN50155, 12-
36VDC or PoE+
Before starting, please check the product kit part listing below. Contact
immediately your dealer if any item is missing or damaged:
ØOne RailBox with its C-KEY and fixing mounting plate
ØTwo waterproof plastic caps for M12 connectors
ØThis quick installation guide printed,
ØOptional LAN & Power cables may be ordered separately
Read the full user’s guide in our website.
Before continuing, check for the latest documentations on the www.acksys.fr
web site.
You will need:
Øa PC equipped with Ethernet access,
Øan internet access to install the « Acksys NDM » software,
Øa web browser, IE, Firefox or compatible,
ØJAVA version 6 or greater (internal version 1.6.0).
Copyright © 2017 by ACKSYS. Under the law of March 11, 1957, the reproduction in
whole or in part of this work, by any means whatsoever, is prohibited without the prior
written consent of ACKSYS.
Disclaimer.This document does not constitute a contract. ACKSYS does not guarantee
its contents in any way and accepts no responsibility regarding the profitability of the
products described or their suitability for the user's needs. Under no circumstances can
ACKSYS be held responsible for any errors that may be contained in this document, or for
damages, no matter what their extent, that result from the supply, operation or use of the
products. In its ongoing efforts to improve its documentation, ACKSYS reserves the right
to revise this document periodically or to change all or part of its content, without incurring
any obligation to notify any party whatsoever.
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Phone [phone]
Fax : [phone]
Web : www.acksys.fr
Hotline : [e-mail]
Sales : [e-mail]

-2-
HARDWARE INSTALLATION
1. Plug the antennas in
Plug the antennas of your choice (not included) to the QMA-type connectors.
For single antenna installation, use ANT1 connector. For dual antenna
installation, use ANT1 and ANT2 connectors.
WARNING: It is recommended to connect a 50 ohms terminator on
unused antenna connector. If not, it may disturb radio link quality and
data throughput, and as well as waterproofness.
2. Connect the power supply
See the “specifications” section about the characteristics of the power supply.
The device has no ON/OFF switch. It turns-on automatically when power is
applied. Check LEDs Power1 and Power2:
-Power1 LED is ON if POWER1 power supply or PoE+ source is ON.
-Power2 LED is ON if POWER2 power supply is ON.
The Diag LED stays red for around 40 seconds, until the device is fully ready
to use. Then the Diag LED turns green.
PoE+ models must be exclusively powered by a PoE+ power source (802.3at
type 2 class4) connected to LAN2 connector (using the POWER M12
connector maydamage the product).
3. Connect the Ethernet cable
Plug the Ethernet cable to the device’s LAN1 or LAN2 M12 connector. Check
that the corresponding LAN1 or LAN2 LED turns ON at that point.
CONFIGURATION
4. Modifying the default IP address 192.168.1.253
From any PC of the network, run the multi-platform application ACKSYS
NDM application (found on the CD ROM).
Go directly to step 5 if the default IP address is compatible with your network.
Else, select the device and click on « Essential Config. » button. You can
configure the IP address or activate the DHCP client.

-3-
5. Device configuration
Click on the « Web » button to access from your web browser to the built-in
web-based interface using your web browser. The default page displays the
device status. Now select the “SETUP” tab.
You will be asked for a username and password. You must choose the root
user. No password is required by default. You get now access to the setup
pages.
On the “wireless overview” page you should first select your country in order
to enforce applicable regulation rules. The country selector is located in the
global parameters, near the bottom of the page.
You can select any radio interface to set up its Wi-Fi parameters (alternatively
you can navigate to change network and services configuration). Set the
following essential parameters:
oCountry: after applying this parameter, channel regulation rules are
enforced
oThe operating mode: Access point, client (bridge), Mesh
oWi-Fi parameters: 802.11 mode, radio channel (take care about
legislation), SSID
oWi-Fi security parameters (WEP, WPA, WPA-PSK, WPA2, WPA2-
PSK, SSID broadcast or not)
You will find a complete description of all modes in the user guide.
Upon delivery, the default factory settings are:
oRadio interface disabled, preset for access point mode,
oIP 192.168.1.253

-4-
FINAL INSTALLATION
6. Install the device
Place the device in an appropriate place. The device can be installed outdoor.
7. Install the antennas
Insure that their position and radiation pattern allow proper communication
with the peer Wi-Fi devices.
ØSpecifically, insure that there are no obstacles between the
device and its peers (“line of sight” concept).
QUICKLY EVALUATE AP & BRIDGE MODES
Quickly evaluate the ACKSYS device in AP role
You need a second computer (PC2) with a working Wireless connection.
Set up the PC2 Wireless network interface according to the default
parameters of the ACKSYS AP device (802.11gn, SSID “acksys”, no
security).
Quickly evaluate the ACKSYS device in client role
You need two ACKSYS devices, and a second computer (PC2) with a wired
LAN connection.
Set up the IP addresses according to the picture above and set the device
connected to PC2 to Client (infrastructure) role.
From each PC, start a command prompt and run the ping command to verify
the link.
From PC1: type ping 192.168.1.2, verify the answer returned by PC2
« Answer from 192.168.1.2… »
From PC 2: type ping 192.168.1.1, verify the answer returned by PC1
« Answer from 192.168.1.1… »
Notice: The State LED is flashing until the bridge connects to the AP.

-5-
TROUBLESHOOTING
None of the LED indicators turns ON
•Verify the power supply (voltage, cabling).
The relevant LAN1 or LAN2 led indicator stays OFF
•Check that the remote device is turned ON.
•Check the Ethernet plugs on both sides.
•Try to connect to another device.
•Use the appropriate M12/RJ45 cable to connect the device.
The Wi-Fi link does not come up
•Make sure that the Wireless parameters of the Client (case sensitive
SSID, 802.11 mode, radio channeland security) match those of the AP.
•Check the radio conditions: distance between devices, placement of
antennas, interferences and obstacles to radio waves propagation.
•Try with all securities and encryption settings temporarily disabled.
•Try using the product with factory settings as shown in the “Quickly
evaluate…” section.
•Try another radio channel.
“ACKSYS NDM” doesn’t find your device
•ACKSYS NDM only scans the local network. To reach a device through
a gateway, use the “fileàremote products database” function.
•Check that your firewall does not block the Java machine.
How to restore factory settings
•If the built-in web-based interface is reachable, you can use your
browser to restore factory settings.
•Else, open the product, power up the unit, wait for the red “Diag” LED to
turn green, then hold down the reset button (for at least 2 seconds) until
“Diag” goes red. Then release it and wait for the Diag LED to turn green
again, meaning that the product rebooted with its factory settings. Close
the product by tightening the screws to a torque of 650mNm ± 10%.
RESET
Reset button is attainable by unscrewing the C-KEY (only the top screw). Use
exclusively a 2.5mm diameter plastic sharp object to press the button.
Notice:when the product is powered on, please don’t touch any elements but
the reset button. Take all necessary precautions in order to avoid electric
shock and electrostatic discharge.
Do not remove or insert the C-KEY when the product is power-on
Tighten the C-KEY screw at 0.3Nm ± 10% to provide water tightness.

-6-
CONNECTORS
Power Supply connector
M12 Ultra-lock® 4 poles Male connector A-coded
Signal
Name
Pin
(M12)
Wire color
Power 1 VDC1 3 Blue
GND 4 Black
Power 2 VDC2 1 Brown
GND 2 White
Ethernet connectors
M12 SPEEDCONNEC® 8 poles Female connector X-coded
Signal Name
Pin
(M12)
DA+
1
DA-
2
DB+
3
DB-
4
DD+
5
DD-
6
DC-
7
DC+
8
LAN1 and LAN2 are two Auto MDI-MDIX Ethernet ports. They can be
connected via the cross-over or straight-through cables. The cables provided
with RailBox products are standard T568B. The SPEEDCONNEC rapid
interlock system is based on the principle of "Plug-and-Turn" (just need a half
turn to create a perfect connection)
The two Ethernet ports support also self-configuring. They allow to
automatically selecting the transmission speed (10 Base-T, 100 Base-Tx or
1000 Base-T Half/Full Duplex).
Input/Output connector
M8 3 poles Male connector
Signal
Name
Pin
(M8)
Wire color
Digital
Input Vin 3 Black
GND 2 Brown
Alarm
Contactor Vout 1 Blue
GND 2 Brown
Notice: The GND is shared between digital input and alarm contactor.
