ACME PLB-110S User manual

Model: PLB-110S
Universal
wall bracket
www.acme.eu

3
GB 4 Installation Instruction 100 Warranty card
LT 12 Montavimo instrukcija 101 Garantinis lapas
LV 20 Uzstādīšanas instrukcija 102 Garantijas lapa
EE 28 Paigaldusjuhend 103 Garantiileht
PL 36 Instrukcja instalacji 104 Karta gwarancyjna
DE 44 Installationsanleitung 105 Garantieblatt
FI 52 Asennusohjeet 106 Takuulomake
SE 60 Installation Instruktion 107 Garantisedel
RO 68 Instrucţiuni de montare 108 Fişa de garanţie
BG 76    109  
RU 84    110  
UA 92    111  

45
GB
GB
Unpacking instructions
Carefully open the carton, remove contents and lay out on cardboard
or other protective surface to avoid damage.
Check package contents against the Supplied Parts List in the next
page to assure that all components were received undamaged. Do
not use damaged or defective parts.
Carefully read all instructions before attempting installation.
Important safety information
Install and operate this device with care. Please read this instruction
before beginning the installation, and carefully follow all instructions
contained herein. Use proper safety equipment during installation.
Please call a qualied installation contractor for help if you:
If you don’t understand these directions or have any doubts about the
safety of the installation.
If you are uncertain about the nature of your wall, consult a qualied
installation contractor.
Do not use this product for any purpose or in any conguration not
explicitly specied in this instruction. We hereby disclaim any and all
liability for injury or damage arising from incorrect assembly, incorrect
mounting, or incorrect use of this product.
This TV mount must be securely attached to the
vertical wall. If the mount is not properly installed it
may fall, resulting in possible injury and/or damage.
Tools Required 5/32"(4mm) Drill Bit
Screwdriver 3/8”(10mm)
Masonry Bit
Stud Finder Wrench or Socket Set
Carpenter’s Level
Note: The mounting components and hardware supplied in this package
are not designed for installations to walls with steel studs or to cinder block
walls. If the hardware you need for your installation is not included, please
consult your local hardware store for proper mounting hardware for the
application.
WARNING

67
GB
GB

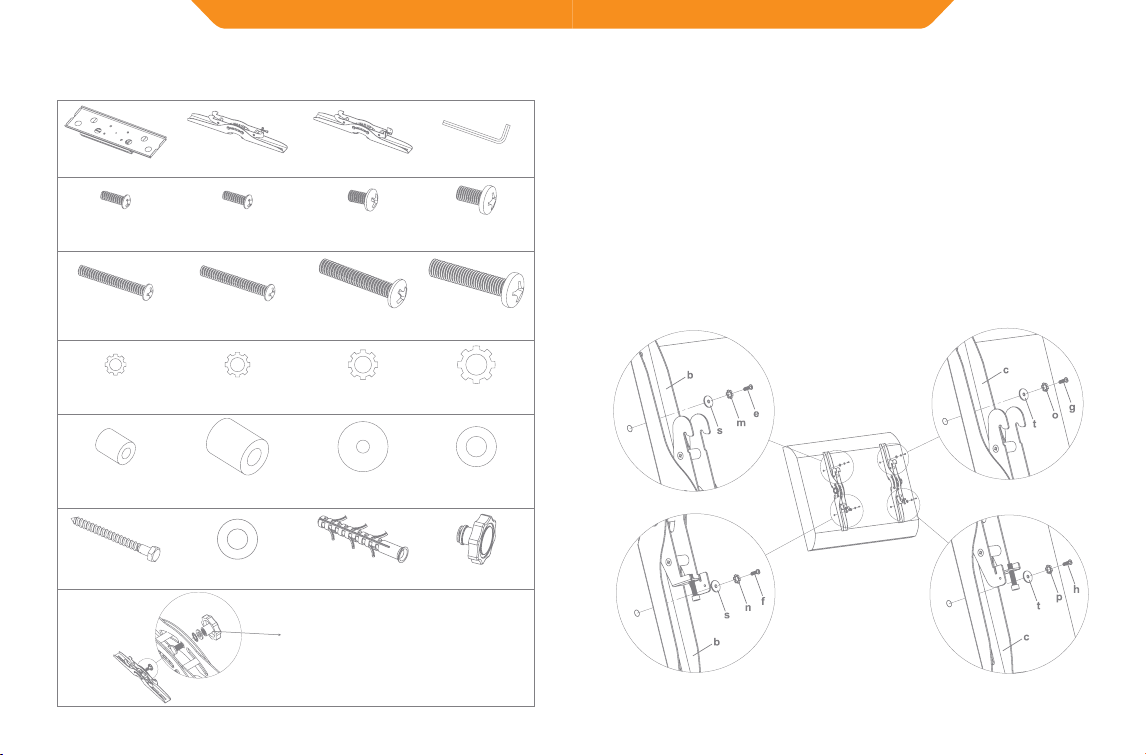

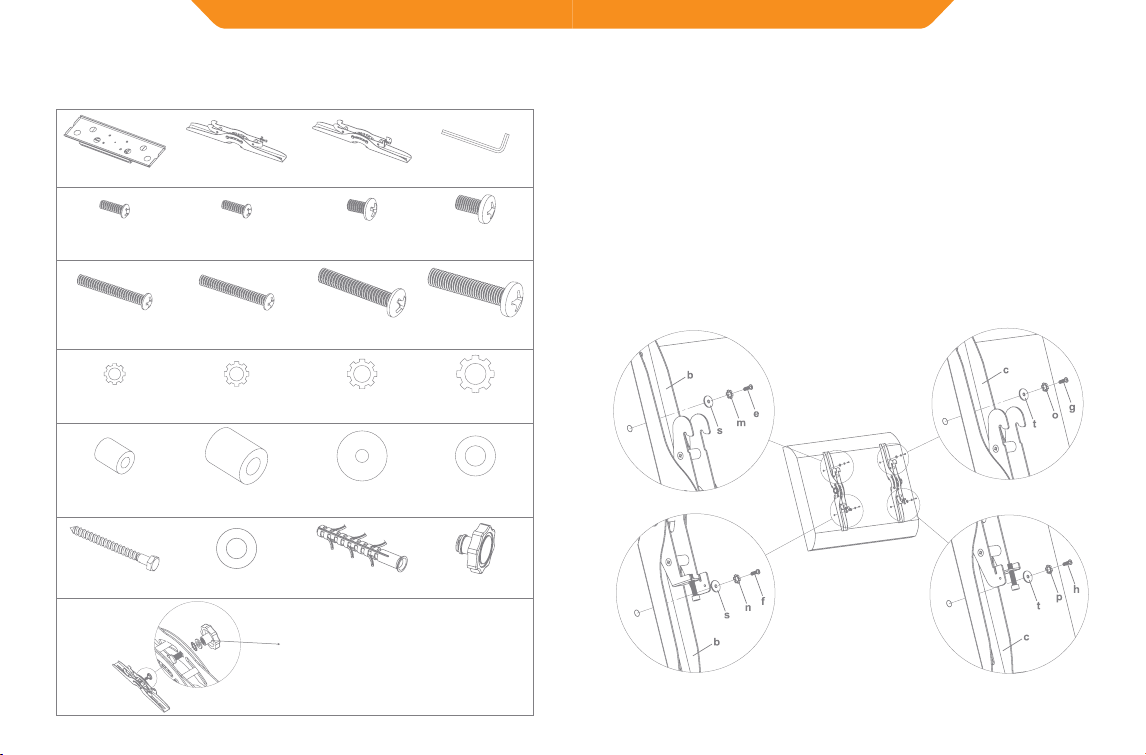

Supplied parts list Mounting the monitor
brackets to a TV with flat back
First of all, make sure the diameter of the Bolt (e,f,g,h) your TV requires.
Once you have determined the correct diameter, please see the relative
diagram as below. You will thread the Bolt into the TV using the correct
Lock Washer (m,n,o,p) and Washer (s,t). Please make sure the Monitor
Brackets (b,c) are vertically centered and level with each other.
M4 Diameter Bolt M6 Diameter Bolt
M5 Diameter Bolt M8 Diameter Bolt
Diagram 1A

89
GB
GB

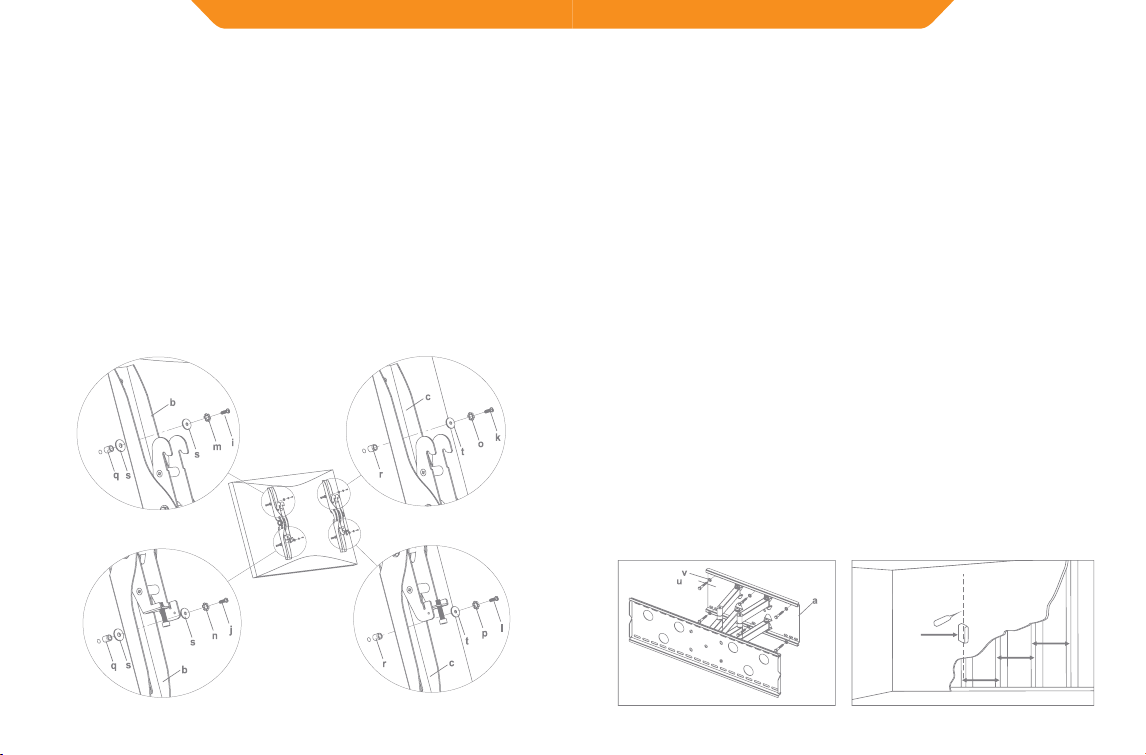

Mounting the monitor
brackets to a TV with curved
back
First of all, make sure the diameter of the Bolt (i,j,k,l) your TV requires.
Once you have determined the correct diameter, please see the relative
diagram as below. You will thread the Bolt into the TV using the correct
Lock Washer(m,n,o,p), Washer(s,t) and spacer (q,r). For the M4 or M5
diameter bolt, you will need another M4/M5 Washer between the
Monitor Bracket and the Spacer. Please make sure the Monitor Brackets
are vertically centered and level with each other.
M4 Diameter Bolt M6 Diameter Bolt
M5 Diameter Bolt M8 Diameter Bolt
Diagram 1B
Mounting the wall plate
to the wall
Brick, Solid Concrete and Concrete Block mounting:
Use the Wall Plate(a) as a template to mark 6 hole locations on the wall.
Three in the top row of slots and three more in the bottom row. Make sure
these holes are level and there is at least 6”(150mm) distance between
any two holes. Pre-Drill these holes with a 3/8”(10mm) masonry bit to
at least 3”(75mm) in depth. Insert a Concrete Anchor(w) into each of
these holes. Make sure the anchor is seated completely ush with the
concrete surface even if there is a layer of drywall or other material in
front. Attach the Wall Plate to the wall using 6pcs Lag Bolts(u) and 6pcs
Lag Bolt Washers(v), shown in Diagram 2A.
Wood Stud mounting:
The Wall Plate(a) must be mounted to two wood studs at least
16”(406mm) apart. Use a stud nder to locate two adjacent studs. It is
a good idea to verify where the studs are located with an awl or thin
nail shown in Diagram 2B. Pre-drill a 3”(75mm) deep hole at the desired
height in each stud using a 5/32”(4mm) drill bit. Make sure these holes
are in the center area of the studs and level with each other. Use the Wall
Plate as a template to mark the location of the second hole in each stud.
Drill 3”(75mm) deep holes using the 5/32”(4mm) drill bit in the marked
locations. Attach the Wall Plate to the wall using the 4pcs Lag Bolts(u)
and 4pcs Lag Bolt Washers(v).
Diagram 2A Diagram 2B
Stud Finder
16 inch
16 inch
16 inch

10 11
GB
GB

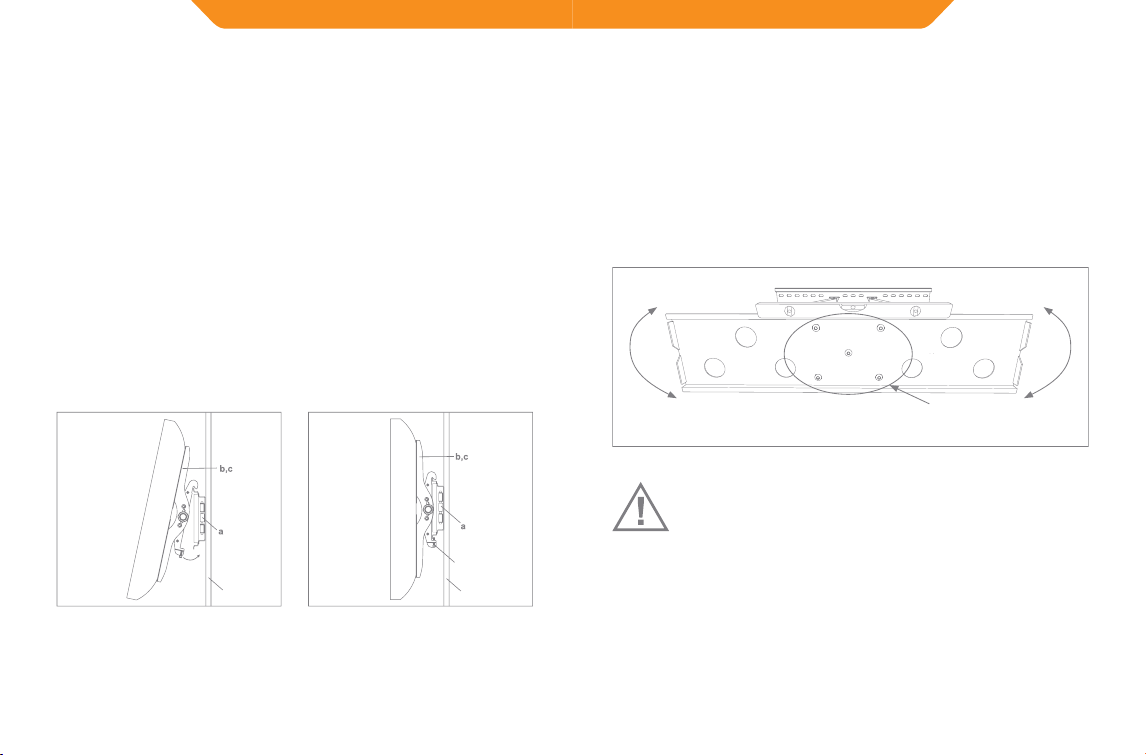

Attaching monitor to wall plate
and adding the safety bolts
Warning: Some TVs may require two people to lift! We are not responsible
for personal injury or product damage.
First hook the Monitor Brackets(b,c) over the top of the wall Plate(a), then
let the bottom of the Monitor Brackets rotate to the bottom of the Wall
Plate as shown in the Diagram 3A. Use the Allen Key(d) to tighten the
safety bolts. Then the Monitor Bracket will sit behind the bottom tab on
the Wall Plate as shown in the Diagram 3B.
Thanks for choosing our products, enjoy the using.
Diagram 3BDiagram 3A
wall wall
Safety bolt
Levelling mount
You can re-level the mount after the mount has been installed on wall.
Levelling is achieved by rotating the front plate the TV sits on. First,
remove the TV from mount. Then slightly loosen the 5 screws using the
Allen Key. Place levelon top front of plate as shown and level accordingly.
Tighten the 5 screws, do not over tighten.
WARNING!
Use two people to lift and position the TV onto the Wall Plate.
Diagram 4

12 13
LT
Išpakavimo nurodymai
Atsargiai atidarykite kartoninę dėžę, išimkite jos turinį ir padėkite ant
kartono arba kito apsauginio paviršiaus, kad nepažeistumėte.
Patikrinkite pakuotės turinį pagal pateiktų dalių sąrašą, esantį kitame
puslapyje, kad įsitikintumėte, jog yra visos sudedamosios dalys ir jos
nepažeistos. Nenaudokite pažeistų arba defektuotų dalių.
Prieš bandydami montuoti, atidžiai perskaitykite visus nurodymus.
Svarbi saugos informacija
Montuokite ir naudokite šį įtaisą atsargiai. Prieš pradėdami montuoti
perskaitykite šią instrukciją ir kruopščiai laikykitės visų joje pateikiamų
nurodymų. Montavimo metu naudokite tinkamą saugos įrangą.
Kvieskite kvalikuotą montavimo rangovą, kad jums padėtų, jei:
Nesuprantate šių nurodymų arba turite abejonių dėl montavimo
saugos;
Nesate tikri, kokios rūšies jūsų siena (pasikonsultuokite su kvalikuotu
montavimo rangovu).
Nenaudokite šio gaminio jokiais kitais tikslais išskyrus tuos, kurie
nurodyti šioje instrukcijoje. Šiuo dokumentu pareiškiame, kad nesame
atsakingi už sužalojimus ar žalą, atsiradusius dėl netinkamo šio gaminio
surinkimo, montavimo ar naudojimo.
LT
Šis televizoriaus laikiklis turi būti saugiai pritvirtintas
prie vertikalios sienos. Jeigu laikiklis sumontuojamas
netinkamai, jis gali nukristi ir dėl to galima susižaloti
ir (arba) patirti žalos.
Reikalingi
įrankiai 4 mm grąžtas Atsuktuvas 10 mm mūro grąžtas Statramsčių ieškiklis Veržliaraktis arba
movų rinkinys
Dailidės gulsčiukas
Pastaba! Šioje pakuotėje pateikiamos montavimo sudedamosios dalys
ir techninė įranga nėra pritaikytos sienoms su plieniniais statramsčiais ar
šlakbetonio blokų sienoms. Jei montavimui reikalinga techninė įranga
nepridėta, prašome dėl įtaisui tinkamos montavimo techninės įrangos
kreiptis į vietinę technine įranga prekiaujančią parduotuvę.
ĮSPĖJIMAS

14 15
LT

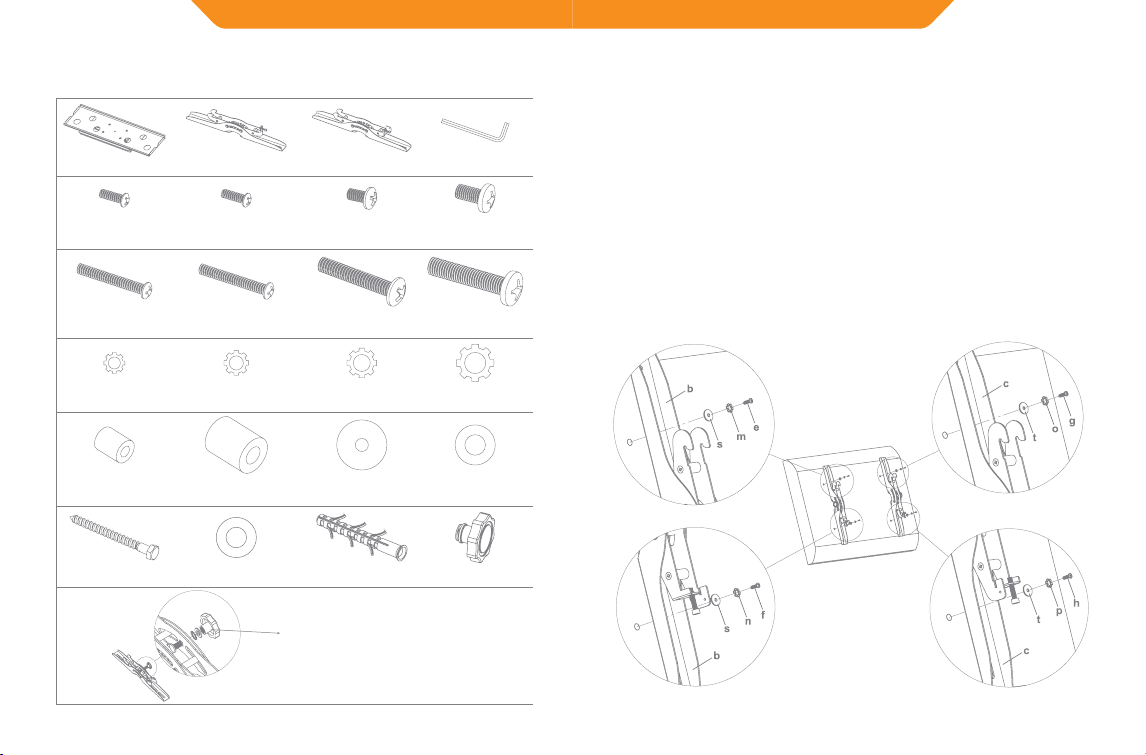

Pateiktų dalių sąrašas
(1) Tvirtinimo
prie sienos plokštė – a
(1) Kairysis
monitoriaus laikiklis – b
(1) Dešinysis
monitoriaus laikiklis – c
(1)„Allen“ raktas - d
(4) M 4 x 12 varžtas – e (4) M 5 x 12 varžtas – f (4) M 6 x 12 varžtas – g (4) M 8 x 16 varžtas – h
(4) M 4 x 30 varžtas – i (4) M 5 x 30 varžtas – j (4) M 6 x 35 varžtas – k (4) M 8 x 40 varžtas – l
(4) M 4
kaištinė poveržlė – m
(4) M 5
kaištinė poveržlė – n
(4) M 6
kaištinė poveržlė – o
(4) M 8
kaištinė poveržlė – p
(4) M 4 / M 5 tarpiklis – q (4) M 6 / M 8 tarpiklis – r (8) M 4 / M 5 poveržlė – s (4) M 6 / M 8 poveržlė – t
(6) M8x90 Pritvirtinimo
varžtas – u
(6) Pritvirtinimo
varžto poveržlė – v
(6) M10 x 80
betono inkaras – w
(2) Plastikinė
rankenėlė – x
Prieš atlikdami kitą žingsnį, pritvirtinkite
plastikinę rankenėlę (x) prie monitoriaus
laikiklių (b,c), kaip parodyta kairėje
schemoje. Įsidėmėkite, kad abi rankenėlės
turi būti pritvirtintos priešingose
monitoriaus laikiklių pusėse.
LT
Monitoriaus laikiklių
tvirtinimas prie televizoriaus
su plokščia užpakaline dalimi
Pirma pažiūrėkite, kokio skersmens varžto (e, f, g, h) reikia jūsų
televizoriui. Kai nustatysite tinkamą skersmenį, žr. į atitinkamą apačioje
pavaizduotą schemą. Varžtą į televizorių suksite per atitinkamą kaištinę
poveržlę (m, n, o, p) ir poveržlę (s, t). Įsitikinkite, kad monitoriaus laikikliai
(b, c) centruoti vertikaliai ir viename lygyje.
M 4 skersmens varžtas M6 skersmens varžtas
M5 skersmens varžtas M8 skersmens varžtas
1A schema

16 17
LT
Sienos plokštės
montavimas prie sienos
Pirma pažiūrėkite, kokio skersmens varžto (i, j, k, l) reikia jūsų televizoriui.
Kai nustatysite tinkamą skersmenį, žr. į atitinkamą apačioje pavaizduotą
schemą. Varžtą į televizorių suksite per atitinkamą kaištinę poveržlę (m,
n, o, p) ir poveržlę (s, t) ir tarpiklį (q, r). M 4 ir M 5 skersmens varžtams reikia
kitos M4 / M5 poveržlės tarp monitoriaus laikiklio ir tarpiklio. Įsitikinkite,
kad monitoriaus laikikliai centruoti vertikaliai ir viename lygyje.
M 4 skersmens varžtas M6 skersmens varžtas
M5 skersmens varžtas M8 skersmens varžtas
1B schema
LT
Sienos plokštės montavimas
prie sienos
Montavimas prie plytinių sienų, betoninių sienų ir betoninių blokų
sienų
Naudokite plokštę pritvirtinimui prie sienos (a) kaip šabloną šešioms
skylėms ant sienos pažymėti. Trys turi būti viršutinėje skylių eilėje ir
trys – apatinėje. Įsitikinkite, kad šios skylės yra sulygiuotos ir kad tarp
bet kurių dviejų skylių yra bent 6” (150 mm). Pragręžkite šias skyles 3/8”
(10 mm) mūro grąžtu bent iki 3” (75 mm) gylio. Į kiekvieną iš šių skylių
įkiškite betono inkarą (w). Įsitikinkite, kad inkaras visiškai įkištas vienu
lygiu su betoniniu paviršiumi, net jei priekyje yra sausos sienos ar kitos
medžiagos sluoksnis. Pritvirtinkite sienos plokštę prie sienos naudodami
6 pritvirtinimo varžtus (u) ir 6 pritvirtinimo varžtų poveržles (v), parodytas
2A schemoje.
Montavimas prie sienos su mediniais statramsčiais
Sienos plokštė (a) turi būti pritvirtinama prie dviejų medinių statramsčių,
tarp kurių yra bent 16” (406 mm) atstumas. Dviem gretimiems
statramsčiams rasti naudokite statramsčių ieškiklį. Galima nustatyti
statramsčio vietą yla arba plona vinimi, kaip parodyta 2B schemoje. Prieš
naudodami 5/32”(4 mm) grąžtą, kiekviename statramstyje pragręžkite
3”(75 mm) gylio skylę norimame aukštyje. Įsitikinkite, kad šios skylės
yra statramsčių centrinėje dalyje ir viename lygyje. Naudokite plokštę
pritvirtinimui prie sienos kaip šabloną antrai skylei kiekviename rėme
pažymėti. Pažymėtose vietose 5/32” (4 mm) grąžtu pragręžkite 3” (75
mm) gylio skyles. Pritvirtinkite plokštę prie sienos naudodami keturis
pritvirtinimo varžtus (u) ir keturias pritvirtinimo varžtų poveržles (v).
2A schema 2B schema
Statramsčių
ieškiklis
40,6 cm
40,6 cm
40,6 cm

18 19
LTLT
Monitoriaus tvirtinimas prie
sienos plokštės ir saugos
varžtų įsukimas
Perspėjimas! Kai kuriems televizoriams pakelti reikia dviejų žmonių! Mes
nesame atsakingi už asmenų susižalojimus ar žalą, padarytą gaminiui.
Pirma užkabinkite monitoriaus laikiklius (b, c) ant sienos plokštės (a)
viršaus, tada leiskite monitoriaus laikiklių apatinėms dalims įsisukti į
sienos plokštės apatinę dalį, kaip parodyta 3A schemoje.„Allen“ raktu (d)
pritvirtinkite varžtus. Tada monitoriaus laikikliai laikysis už tvirtinimo prie
sienos plokštės apatinio stulpelio, kaip parodyta 3b diagramoje.
Dėkojame, kad renkatės mūsų gaminius.
Mėgaukitės juos naudodami.
3B schema3A schema
siena siena
saugos varžtas
Pagrindo lygiavimas
Galite iš naujo sulygiuoti prie sienos pritvirtintą pagrindą. Lygiuojama
sukant priekinę plokštę, prie kurios tvirtinamas televizorius. Pirma
nuimkite televizorių nuo pagrindo. Tada šiek tiek atlaisvinkite 5 varžtus
„Allen“ raktu. Pridėkite gulsčiuką prie plokštės priekinės dalies viršaus ir
atitinkamai išlyginkite. Užveržkite 5 varžtus, neperveržkite.
ĮSPĖJIMAS!
Televizoriui pakelti ir pritvirtinti prie sienos plokštės reikia
dviejų žmonių.
4 schema
Reguliuokite varžtus, norėdami lygiuoti

20 21
LV
Instrukcijas izsaiņošanai
no iepakojuma
Uzmanīgi atveriet kartona iepakojumu, izņemiet iepakojuma saturu
un novietojiet to uz kartona vai cita virsmu aizsargājoša materiāla, lai
izvairītos no bojājumiem.
Pārbaudiet iepakojuma saturu, vai tas atbilst piegādāto detaļu
sarakstam, kas dots nākamajā lappusē, lai pārliecinātos, vai visi
komponenti piegādāti bez bojājumiem. Nelietojiet bojātas detaļas vai
detaļas ar defektiem.
Pirms mēģināt veikt uzstādīšanu uzmanīgi izlasiet visas instrukcijas.
Svarīga informācija drošībai
Uzstādiet un izmantojiet šo ierīci uzmanīgi. Lūdzu, pirms uzstādīšanas
rūpīgi izlasiet šo instrukciju un uzmanīgi ievērojiet visas šeit minētās
instrukcijas. Uzstādīšanas laikā izmantojiet atbilstošu aprīkojumu.
Lūdzu, zvaniet kvalicētam uzstādīšanas darbuzņēmējam šādos
gadījumos:
Ja nesaprotat šīs instrukcijas vai rodas šaubas par drošību, veicot
uzstādīšanu;
Ja neesat drošs par to, kāds ir sienas materiāls, konsultējieties ar
kvalicētu uzstādīšanas darbuzņēmēju.
Neizmantojiet šo izstrādājumu citiem mērķiem un kongurācijā, kas
nav skaidri norādīta šajā instrukcijā. Ar šo mēs atsakāmies no jebkādas
atbildības par ievainojumiem vai bojājumiem, kas radušies nepareizas
montāžas, uzstādīšanas vai nepareizas lietošanas rezultātā.
LV
Šis TV stiprinājums ir jāpiestiprina pie vertikālas sienas.
Ja stiprinājums tiek uzstādīts nepareizi, tas var nokrist,
rezultātā izraisīt ievainojumus un vai bojājumus.
Nepieciešamie
instrumenti 4 mm koka urbis
Skrūvgriezis 10 mm betona
urbis
Prolu meklētājs Atslēga vai atslēgu
komplekts
Līmeņrādis
Piezīme: Komplektācijā iekļautās detaļas un aprīkojums nav paredzēti
uzstādīšanai pie metāla karkasa vai izdedžu bloku sienām. Ja komplektācijā
nav iekļauts uzstādīšanai nepieciešamais aprīkojums, lūdzu, konsultējieties
vietējā celtniecības materiālu veikalā par atbilstoša montāžas aprīkojuma
izmantošanu.
BRĪDINĀJUMS

22 23
LV
Komplektācijā iekļautās detaļas
1) Sienas plāksne – a
(1) Monitora
kreisās puses kronšteins – b
1) Monitora
labās puses kronšteins - c
(1) Seškanta
skrūve - d
(4) M4 x 12 skrūve - e (4) M5 x 12 skrūve - f (4) M6 x 12 skrūve - g (4) M8 x 16 skrūve - h
(4) M4 x 30 mm skrūve - i (4) M5 x 30 mm skrūve - j (4) M6 x 35 mm skrūve - k (4) M8 x 40 mm skrūve - l
(4) M4
kontrpaplāksne - m (4) M5 kontrpaplāksne - n (4) M6 kontrpaplāksne - o
(4) M8
kontrpaplāksne - p
(4) M4/M5 starplika - q (4) M6/M8
starplika - r
(8) M4/M5
paplāksne - s
(4) M6/M8
paplāksne - t
(6) Kokskrūve - u (6) Kokskrūves paplāksne - v
(6) M10x80mm
betona dībelis - w (2) Plastmasas rokturis - x
Lūdzu, uzstādiet plastmasas rokturi (x)
pie monitora kronšteina (b, c) kā norādīts
kreisajā pusē iepriekšējā attēlā. Lūdzu,
ievērojiet, ka divi rokturi jāuzstāda pretējās
pusēs pie monitora kronšteiniem.
LV
Monitora kronšteinu montāža
pie TV ar plakanu aizmuguri
Vispirms pārbaudiet, kāda diametra skrūves (e, f, g, h) nepieciešamas TV.
Kad esat noteicis pareizu diametru, lūdzu skatiet zemāk atbilstošo attēlu.
Izmantojot atbilstošu kontrpaplāksni (m,n,o,p) un paplāksni (s, t). Lūdzu,
pārliecinieties, vai monitora kronšteini (b, c) ir izvietoti vertikāli centrā un
taisni viens attiecībā pret otru.
M4 diametra skrūve M6 diametra skrūve
M5 diametra skrūve M8 diametra skrūve
Attēls 1 A

24 25
LV
Monitora kronšteinu montāža
pie TV ar izliektu aizmuguri
Vispirms pārbaudiet, kāda diametra skrūves (i, j, k, l) nepieciešamas
TV. Kad esat noteicis pareizu diametru, lūdzu, skatiet zemāk atbilstošo
attēlu. Izmantojot atbilstošu kontrpaplāksni (m, n, o, p), paplāksni (s, t)
un starpliku (q, r) ieskrūvējiet skrūvi TV. M4 vai M5 diametra skrūvēm
starp monitora kronšteinu un starpliku būs nepieciešama cita M4/M5
paplāksne. Lūdzu, pārliecinieties, vai monitora kronšteini ir izvietoti
vertikāli centrā un taisni viens attiecībā pret otru.
M4 diametra skrūve M6 diametra skrūve
M5 diametra skrūve M8 diametra skrūve
Attēls 1 B
LV
Sienas plāksnes
montāža pie sienas
Montāža pie ķieģeļu, betona un betona bloku sienas:
Izmantojiet sienas plāksni (a) kā veidni, lai atzīmētu 6 urbumu vietas
uz sienas. Trīs virspuses atveru rindā un trīs apakšējā atveru rindā.
Pārliecinieties, vai urbumi ir novietoti taisni un starp blakusesošiem
urbumiem ir vismaz 6 collu (150 mm) atstarpe. Izurbiet caurumus ar 3/8
collu (10 mm) betona urbi vismaz 3 collu (75 mm) dziļumā. Ievietojiet
katrā urbumā betona dībeli (w). Pārliecinieties, lai dībeļi būtu iedzīti
pilnībā līdz betona virsmai, arī tad ja uz virsmas ir apmetuma kārta
vai cits materiāls. Nostipriniet sienas plāksni pie sienas, izmantojot 6
kokskrūves ar sešstūra galvām (u) un 6 kokskrūvju paplāksnes (v), kā
norādīts 2A. attēlā.
Montāža pie koka karkasa sienas:
Sienas plāksne (a) jānostiprina pie sienas karkasa brusām, kas viena
no otras atrodas vismaz 16 collu (406 mm) attālumā. Izmantojiet
prolu meklētāju, lai atrastu divas blakusesošas brusas. Ieteicams
pārbaudīt brusu atrašanās vietu ar īlenu vai tievu nagliņu, kā parādīts
attēlā 2B. Izmantojot 5/32 collu (4 mm) koka urbi, izurbiet katrā brusā
nepieciešamajā augstumā 3 collas (75 mm) dziļu urbumu. Pārliecinieties,
vai urbumi ir brusu centra daļā un horizontālā līmenī viens pret otru.
Izmantojiet sienas plāksni kā veidni, lai atzīmētu otrā urbuma vietu uz
katras brusas. Izmantojot 5/32 collu (4 mm) koka urbi, izurbiet 3 collas (75
mm) dziļus urbumus. Nostipriniet sienas plāksni pie sienas, izmantojot 4
kokskrūves (u) un 4 kokskrūvju paplāksnes (v).
Attēls 2A Attēls 2B
Prolu
meklētājs
40,6 cm
40,6 cm
40,6 cm

26 27
LV
LV
Monitora piestiprināšana pie
sienas plāksnes un drošības
skrūvju pieskrūvēšana
Brīdinājums: Atsevišķu TV pacelšanai var būt nepieciešama vēl divu cilvēku
palīdzība! Mēs neuzņemamies atbildību par traumām vai izstrādājuma
bojājumiem.
Vispirms uzāķējiet monitora kronšteina (b,c) uz sienas plāksnes
(a) augšdaļas, pēc tam pievirziet monitora kronšteinus pie sienas.
Piestiprināšanas darbība montāžai plakaniski parādīta 3A. Attēlā.
Izmantojiet seškanta atslēgu (d), lai pievilktu drošības skrūves. Tad
monitora kronšteins novietosies aiz apakšējā izciļņa uz sienas plāksnes,
kā parādīts 3B.
Paldies, ka izvēlaties mūsu izstrādājumus un
novēlam, lai to izmantošana atvieglo jūsu dzīvi!
Attēls 3BAttēls 3A
siena siena
drošības skrūve
Stiprinājuma līmeņošana
Atkārtotu līmeņošanu stiprinājumam varat veikt arī pēc uzstādīšanas.
Līmeni var iestatīt pagriežot priekšējo plāksni, uz kuras stiprinās TV.
Vispirms noņemiet no stiprinājuma TV. Tad nedaudz atskrūvējiet ar
seškanta atslēgu 5 skrūves. Novietojiet līmeņrādi plāksnes augšpusē
priekšā un attiecīgi nolīmeņojiet. Pievelciet 5 skrūves, nepievelciet pārāk
stingri.
BRĪDINĀJUMS!
Izmantojiet divu cilvēku palīdzību, lai noregulētu TV uz
sienas plāksnes.
Attēls 4
Skrūvju atskrūvēšana līmeņošanai.

28 29
EE
Lahtipakkimisjuhised
Avage ettevaatlikult pakk, võtke sisu välju ja asetage see kahjude
vältimiseks papile või muule kaitsvale materjalile.
Võrrelge pakendi sisu komplektile lisatud komponentide nimekirjaga
(vt järgmist lehekülge) ning kontrollige, kas kõik komponendid on
olemas ja kahjustamata. Ärge kasutage kahjustatud ega defektseid
osasid.
Enne paigaldamist lugege hoolega kõik juhised läbi.
Oluline ohutusinfo
Olge selle seadme paigaldamisel ja kasutamisel ettevaatlik. Ärge
alustage tööd enne kui olete juhendi läbi lugenud ja järgige hoolega kõiki
juhendis olevaid soovitusi. Kasutage paigaldamise ajal nõuetekohast
kaitsevarustust.
Kutsuge endale appi kvalitseeritud tehnik, kui:
Te ei saa juhendist aru või kahtlete paigaldustööde ohutuses.
Te pole kindel oma seina ehituses ja ei tea, mis materjalist sein tehtud
on.
Ärge kasutage antud toodet niisugusel viisil ega niisuguses seadistuses,
mida pole käesolevas juhendis selgesõnaliselt lubatud. Käesolevaga
loobumeigasugusestvastutusestniisugustekahju-võiõnnetusjuhtumite
eest, mis on põhjustatud kasutusjuhendi mittejärgimisest seadme
paigaldamisel või kasutamisel.
EE
See televiisorialus tuleb kinnitada kindlalt
vertikaalsele seinale. Ebakorrektse paigalduse
tagajärjel võib alus maha kukkuda ning põhjustada
kehavigastusi ja/või materiaalseid kahjusid.
Vajalikud
tööriistad 5/32”(4mm)
puuriotsak
Võti 3/8”(10mm)
puurotsak
Naastuleidja Mutrivõti või
võtmete komplekt
Lood
Märkus: käesolevas komplektis sisalduvaid komponente ei tohi paigaldada
seintele, milles leidub terasest naaste, ega tuhaplaadist seintele. Kui
komplektis ei sisaldu kõik paigaldustöödeks vajalikud tööriistad, siis
pöörduge lähimasse tööriistapoodi ja leidke sealt endale vajalikud
vahendid.
HOIATUS

30 31
EE
Komponentide nimekiri
(1)Seinaplaat-a (1)Vasak monitori kinnitus-b (1)Parem monitori kinnitus-c (1)Alleni võti - d
(4)M4x12 polt-e (4)M5x12 polt-f (4)M6x12 polt-g (4)M8x16 polt-h
(4)M4x30 polt-i (4)M5x30 polt-j (4)M6x35 Bolt-k (4)M8x40 polt-l
(4)M4 lukustusseib-m (4)M5 lukustusseib-n (4)M6 lukustusseib-o (4)M8 lukustusseib-p
(4)M4/M5 vahedetail-q (4)M6/M8 vahedetail -r (8)M4/M5 seib-s (4)M6/M8 seib-t
(6) Keermestatud polt-u (6) Keermestatud poldi seib -v (6) Betooniankur-w (2) Plastiknupp-x
Enne järgmist sammu kinnitage
plastiknupp (x) monitori kinnituse (b, c)
külge, järgides vasakul olevat joonist.
Palun pidage silmas, et nupud tuleks
paigalada üksteise suhtes vastupidises
suunas.
EE
Monitori kinnituste
kinnitamine lameda
tagaosaga teleri külge
Esmalt määratlege teie telerile sobiv poldi diameeter (e,f,g,h). Pärast
korrektse diameetri määratlemist vaadake allpool vastavat diagrammi.
Keerake polt teleri sisse, kasutades sobivat lukustusseibi (m,n,o,p) ja
seibe (s,t). Palun veenduge, et monitori kinnitusdetailid (b,c) asuvad
vertikaalses keskpunktis ja on üksteisega kohakuti.
M4 diameetriga polt M6 diameetriga polt
M5 diameetriga polt M8 diameetriga polt
Diagramm 1A

32 33
EE
Monitori kinnitusdetailide
kinnitamine kumera
tagaosaga teleri külge
Esmalt tehke kindlaks, millise diameetriga polt (i,j,k,l) teie telerile sobib.
Pärast esimese diameetri kindlaks tegemist vaadake allpool vastavat
diagrammi. Keerake polt korrektse lukustusseibi (m,n,o,p), seibide (s,t)
ja vahedetailide (q,r) abil telerisse. M4 või M5 diameetriga poltide puhul
peate monitori kinnitusdetaili ja vahedetaili vahele paigaldama veel
ühe M4/M5 seibi. Palun veenduge, et monitori kinnitusdetailid asuvad
vertikaalses keskasendis ja üksteise suhtes kohakuti.
M4 diameetriga polt M6 diameetriga polt
M5 diameetriga polt M8 diameetriga polt
Diagramm 1B
EE
Seinaplaadi seinale
kinnitamine
Tellis, tugeva betoonalusega:
Kasutage seinaplaati (a) mallina ja märkige seinale 6 augukohta – kolm
ülemisse ritta ja kolm alumisse. Veenduge, et augud on kohakuti ja
et iga kahe augu vahel on vähemalt 150mm vaba ruumi. Eelpuurige
need augud vähemalt 75 mm sügavuseks, kasutades 10mm puuriotsa.
Sisestage igasse auku betooniankur (w). Veenduge, et ankru ülaosa on
betooniga ühel tasapinnal. Kinnitage
Kinnitamine puidunaastude külge:
Seinaplaat (a) tuleb kinnitada vähemalt kahe puidunaastu külge, mis
asuvat üksteisest vähemalt 406mm kaugusel. Naastude leidmiseks
kasutage naastuleidjat. Hea oleks kindlasti ka kontrollida naastude
asukohta naaskli või naela abil, nagu on näidatud diagrammil 2B.
Eelpuurige soovitud kõrgusele 75 mm sügavune auk, kasutades 4 mm
puuriotsakut. Augud tuleb puurida naastude keskpunkti ja üksteisega
kohakuti. Kasutage seinaplaati mallina, et märkida iga naastu teise augu
asukoht. Puurige 4mm puuriotsaku abil eelmärgistatud kohtadesse 75
mm sügavused augud. Kinnitage seinaplaat seinale 4 keermega poldi (u)
ja 4 keermega poldi seibi abil (v).
Diagramm 2A Diagramm 2B
Naastuleidja
16”
16”
16”

34 35
EE
EE
Monitori seinaplaadi külge
kinnitamine ja turvapoltide
lisamine
Hoiatus! Mõnede telerite tõstmiseks on vaja kahte inimest! Me ei vastuta
tõstmisel tekkivate vigastuste või kahjude eest.
Esmalt haakige monitori kinnitusdetailid (b, c) seinaplaadi (a) ülaosa
taha. Seejärel keerake monitori kinnitusdetailide alumine külg
seinaplaadi alla. Diagrammil 3A on näha see toiming sirgel kinnitamisel.
Kinnitage turvapoldid Alleni võtme(te) abil. Nüüd jääb monitori kinnitus
seinaplaadi alumise haru alla, nagu on näha ka diagrammil 3B.
Täname, et valisite meie toote!
Diagramm 3BDiagramm 3A
sein
Loodimine
Kui olete seinaplaadi kinnitanud, siis saate seda veel loodida. Plaadi loodi
sättimiseks pöörake eesmist plaati, mis on teleri all. Esmalt tõstke teler
toelt maha. Seejärel keerake 5 kruvi Alleni võtme abil veidi lahti. Asetage
lood eesmisele plaadile, nagu joonisel näha, ja loodige plaat. Keerake 5
kruvi uuesti kinni,vältige ülepinguldamist.
HOIATUS
Teleri seinaplaadile asetamisene ja kinnitamine tuleks läbi
viia kahekesi.
Diagramm 4
Kinnitage kruvid nii, et plaat jääks loodi.
sein
Turvapolt

36 37
PL
Instrukcja rozpakowania
Ostrożnie otworzyć pudełko, wyjąć zawartość i położyć na tekturze
lub innej zabezpieczającej powierzchni, by zapobiec uszkodzeniu.
Sprawdzić zawartość paczki na zgodność z listą dostarczonych części
na następnej stronie, by upewnić się, że wszystkie otrzymane części
są w stanie nie uszkodzonym. Nie używać części uszkodzonych lub
wadliwych.
Przed próbą instalacji uważnie przeczytać wszystkie wskazówki.
Ważne wskazówki
bezpieczeństwa
Postępować ostrożnie przy instalowaniu i używaniu tego urządzenia .
Przed rozpoczęciem instalacji proszę przeczytać tę instrukcję, i starannie
się do niej stosować. W trakcie instalacji stosować wyposażenie
bezpieczeństwa.
Proszę wezwać do pomocy wykwalikowanego instalatora, jeśli:
Niniejsze wskazówki są niezrozumiałe, lub powstają wątpliwości co
do bezpieczeństwa instalacji.
Jeśli właściwości ściany nie są pewne, proszę skonsultować się z
wykwalikowanym instalatorem.
Nie stosować tego produktu dla celów lub konguracji nie
określonych wyraźnie w tej instrukcji. Niniejszym odrzucamy wszelką
odpowiedzialność za urazy powstające z powodu niewłaściwego
złożenia, zamontowania lub nieprawidłowego użycia tego produktu.
PL
To zamocowanie odbiornika TV musi być bezpiecznie
zamontowane do pionowej ściany. Niewłaściwie
zamontowane może spaść skutkując możliwym
urazem i/albo uszkodzeniem.
Wymagane
narzędzia 5/32”(4mm)
wiertło
Śrubokręt 3/8”(10mm)
wiertło do murów
Wykrywacz proli Zestaw kluczy
nasadowych
lub płaskich
Poziomica ciesielska
Uwaga: Elementy montażu i sprzęt dostarczany w tym pakiecie
nie są przeznaczone dla instalacji do ścian żelazobetonowych lub
żużlobetonowych. Jeśli potrzebny do instalacji sprzęt nie jest zawarty,
to proszę skonsultować się z lokalnym sklepem żelaznym w sprawie
odpowiedniego do zastosowania wyposażenia montażowego.
OSTRZEŻENIE

38 39
PL
Lista dostarczonych części
(1)Płytka naścienna-a (1) Lewy uchwyt monitora-b (1) Prawy uchwyt monitora-c (1)Klucz imbusowy-d
(4)M4x12 Śruba-e (4)M5x12 Śruba-f (4)M6x12 Śruba-g (4)M8x16 Śruba-h
(4)M4x30 Śruba-i (4)M5x30 Śruba-j (4)M6x35 Śruba-k (4)M8x40 Śruba-l
(4)M4
Podkładka sprężysta-m
(4)M5
Podkładka sprężysta-n
(4)M6
Podkładka sprężysta-o
(4)M8
Podkładka sprężysta-p
(4)M4/M5
Dystansownik-q
(4)M6/M8 Dystansownik-r (8)M4/M5 Podkładka-s (4)M6/M8 Podkładka-t
(6)Śruba mocująca-u (6)Podkładka śruby
mocującej-v
(6)Kołek zakotwienia
w betonie-w
(2) Gałka plastykowa - x
Proszę zainstalować gałkę plastykową (x)
na wspornik monitora(b, c) jak na rysunku
lewym, przed przejściem do następnego
kroku. Proszę zauważyć, że dwie gałki
powinny być zainstalowane w odwrotny
sposób na dwóch wspornikach monitora.
PL
Mocowanie wsporników
monitora do odbiornika
TV z płaskim tyłem
Proszę upewnić się najpierw jakiej średnicy śruby (e,f,g,h) potrzebne są
dla odbiornika TV. Po określeniu właściwej średnicy, proszę zapoznać
się z poniższym rysunkiem. Śrubę należy wkręcać do odbiornika TV z
użyciem właściwej podkładki sprężystej (m,n,o,p) i podkładki (s,t). Proszę
się upewnić, że wsporniki monitora (b,c) są pionowo wyśrodkowane i na
jednym poziomie.
Śruba średnicy M4 Śruba średnicy M6
Śruba średnicy M5 Śruba średnicy M8
Rysunek 1A
