ACME PLB-114S User manual

Model: PLB-114S
Universal
Wall Bracket
www.acme.eu
www.acme.eu

3
GB 4 Installation Instruction 88 Warranty card
LT 11 Montavimo instrukcija 89 Garantinis lapas
LV 19 Uzstādīšanas instrukcija 90 Garantijas lapa
EE 26 Paigaldusjuhend 91 Garantiileht
PL 32 Instrukcja instalacji 92 Karta gwarancyjna
DE 39 Installationsanleitung 93 Garantieblatt
FI 46 Asennusohjeet 94 Takuulomake
SE 53 Installation Instruktion 95 Garantisedel
RO 60 Instrucţiuni de montare 96 Fişa de garanţie
BG 67 Инструкции за монтаж 97 Гаранционен лист
RU 74 Инструкция по установке 98 Гарантийный талон
UA 81 Інструкція по установці 99 Гарантійний лист

4
GB
Unpacking instructions
• Carefully open the carton, remove contents and lay out on cardboard
or other protective surface to avoid damage.
• Check package contents against the Supplied Parts List in the next
page to assure that all components were received undamaged. Do
not use damaged or defective parts.
• Carefully read all instructions before attempting installation.
Important safety information
Install and operate this device with care. Please read this instruction
before beginning the installation, and carefully follow all instructions
contained herein. Use proper safety equipment during installation.
Please call a qualied installation contractor for help if you:
• If you don’t understand these directions or have any doubts about the
safety of the installation.
• If you are uncertain about the nature of your wall, consult a qualied
installation contractor.
Do not use this product for any purpose or in any conguration not
explicitly specied in this instruction. We hereby disclaim any and all
liability for injury or damage arising from incorrect assembly, incorrect
mounting, or incorrect use of this product.

5
GB
ThisTV mount must be securely attached to the vertical wall.
If the mount is not properly installed it may fall, resulting in
possible injury and/or damage.
Tools Required •5/32"(4mm) Drill Bit
•Screwdriver
•3/8”(10mm)
Masonry Bit
•Stud Finder
•Wrench or Socket Set
• Carpenter’s Level
Note: The mounting components and hardware supplied in this package
are not designed for installations to walls with steel studs or to cinder block
walls. If the hardware you need for your installation is not included, please
consult your local hardware store for proper mounting hardware for the
application.
WARNING

6
GB

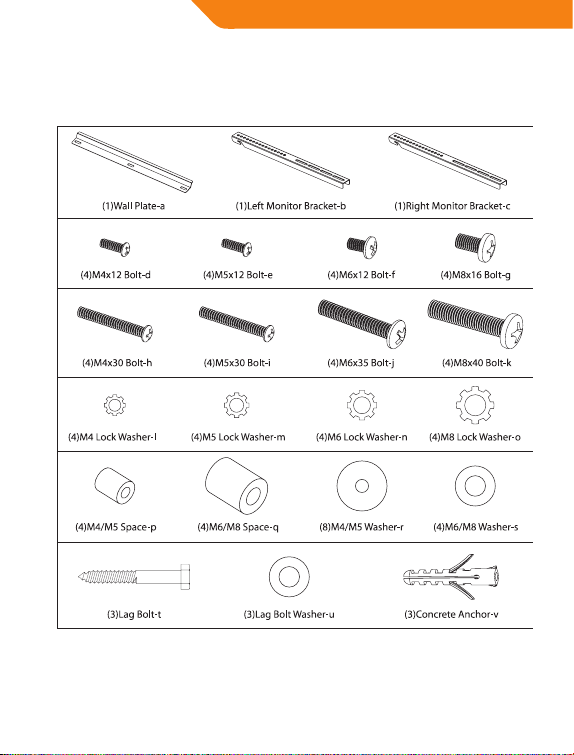

Supplied parts list

7
GB

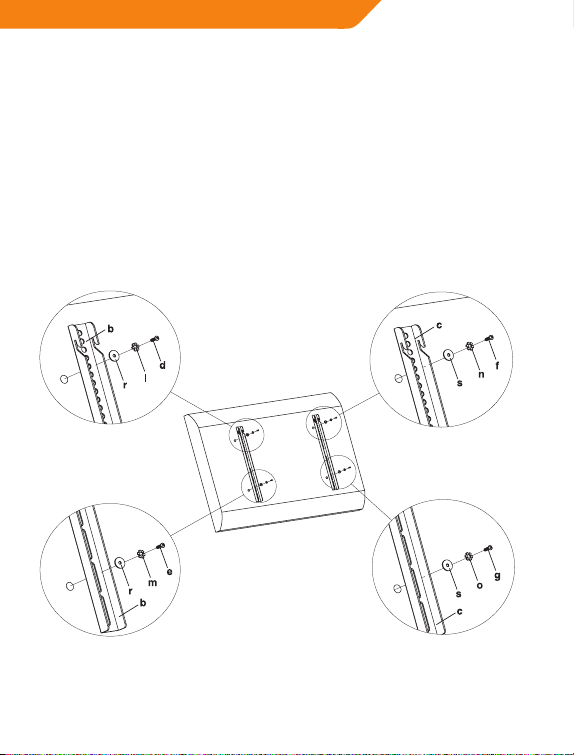

Mounting the monitor
brackets to a TV with flat back
First of all, make sure the diameter of the Bolt (d,e,f,g) your TV requires.
Once you have determined the correct diameter, please see the relative
diagram as below. You will thread the Bolt into the TV using the correct
Lock Washer (l,m,n,o) and Washer (r,s). Please make sure the Monitor
Brackets (b,c) are vertically centered and level with each other.
M4 Diameter Bolt M6 Diameter Bolt
M5 Diameter Bolt M8 Diameter Bolt
Diagram 1A

8
GB

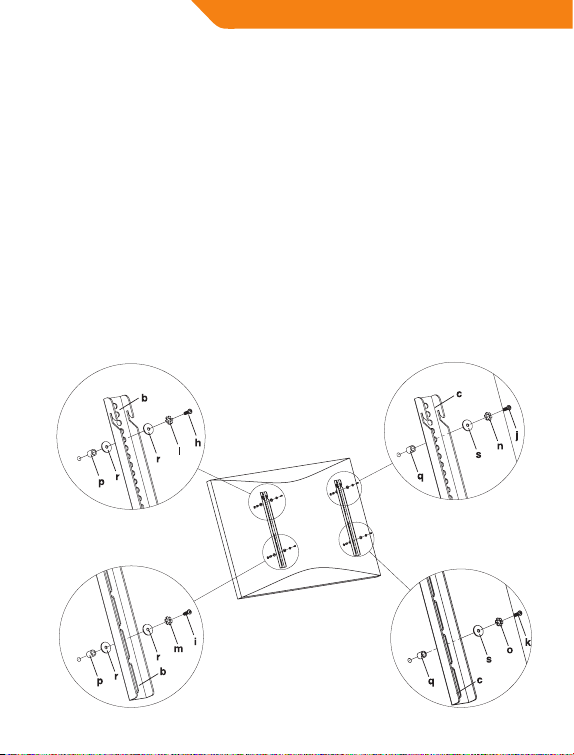

Mounting the monitor
brackets to a TV with curved
back
First of all, make sure the diameter of the Bolt (h,i,j,k) your TV requires.
Once you have determined the correct diameter, please see the relative
diagram as below. You will thread the Bolt into the TV using the correct
Lock Washer (l,m,n,o), Washer(r,s) and spacer(p,q). For the M4 or M5
diameter bolt, you will need another M4/M5 Washer between the
Monitor Bracket and the Spacer. Please make sure the Monitor Brackets
are vertically centered and level with each other.
M4 Diameter Bolt M6 Diameter Bolt
M5 Diameter Bolt M8 Diameter Bolt
Diagram 1B

9
GB
Mounting the wall plate
to the wall
Brick, Solid Concrete and Concrete Block mounting:
Use the Wall Plate(a) as a template to mark 3 hole locations on the wall.
Make sure these holes are level. Pre-Drill these holes with a 3/8”(10mm)
masonry bit to at least 2.4”(60mm) in depth. Insert a Concrete Anchor(v)
into each of these holes.
Make sure the anchor is seated completely ush with the concrete
surface even if there is a layer of drywall or other material in front. Attach
the Wall Plate to the wall using 3pcs Lag Bolts(t) and 3pcs Lag Bolt
Washers(u), shown in Diagram 2A.
Wood Stud mounting:
The Wall Plate(a) must be mounted to two wood studs at least
16”(406mm) apart. Use a stud nder to locate two adjacent studs. It is a
good idea to verify where the studs are located with an awl or thin nail
shown in Diagram 2B. Pre-drill a 2.4”(60mm) deep hole at the desired
height in each stud using a 5/32”(4mm) drill bit. Make sure these holes
are in the center area of the studs and level with each other. Attach
the Wall Plate to the wall using the 2pcs Lag Bolts(t) and 2pcs Lag Bolt
Washers(u).
Diagram 2A Diagram 2B
Stud Finder
16 inch
16 inch
16 inch

10
GB

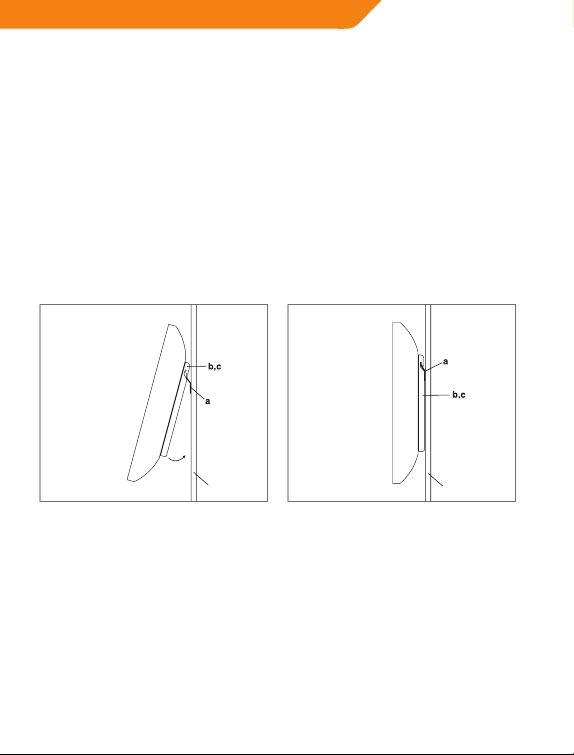

Attaching monitor
to wall plate
Warning: Some TVs may require two people to lift! We are not responsible
for personal injury or product damage.
First hook the Monitor Brackets(b,c) over the top of the wall Plate(a), then
let the bottom of the Monitor Brackets rotate to the wall as shown in the
Diagram 3A. The nishing looking as shown in the Diagram 3B.
Thanks for choosing our products, enjoy the using.
Diagram 3BDiagram 3A
wall wall

11
LT
Išpakavimo nurodymai
• Atsargiai atidarykite kartoninę dėžę, išimkite jos turinį ir padėkite ant
kartono arba kito apsauginio paviršiaus, kad nepažeistumėte.
• Patikrinkite pakuotės turinį pagal pateiktų dalių sąrašą, esantį kitame
puslapyje, kad įsitikintumėte, jog yra visos sudedamosios dalys ir jos
nepažeistos. Nenaudokite pažeistų arba defektuotų dalių.
• Prieš bandydami montuoti, atidžiai perskaitykite visus nurodymus.
Svarbi saugos informacija
Montuokite ir naudokite šį įtaisą atsargiai. Prieš pradėdami montuoti
perskaitykite šią instrukciją ir kruopščiai laikykitės visų joje pateikiamų
nurodymų. Montavimo metu naudokite tinkamą saugos įrangą.
Kvieskite kvalikuotą montavimo rangovą, kad jums padėtų, jei:
• Nesuprantate šių nurodymų arba turite abejonių dėl montavimo
saugos;
• Nesate tikri, kokios rūšies jūsų siena (pasikonsultuokite su kvalikuotu
montavimo rangovu).
Nenaudokite šio gaminio jokiais kitais tikslais išskyrus tuos, kurie
nurodyti šioje instrukcijoje. Šiuo dokumentu pareiškiame, kad nesame
atsakingi už sužalojimus ar žalą, atsiradusius dėl netinkamo šio gaminio
surinkimo, montavimo ar naudojimo.

12
LT
Šis televizoriaus laikiklis turi būti saugiai pritvirtintas prie
vertikalios sienos. Jeigu laikiklis sumontuojamas netinkamai,
jis gali nukristi ir dėl to galima susižaloti ir (arba) patirti žalos.
Reikalingi
įrankiai
•4 mm grąžtas
•Atsuktuvas
•10 mm mūro grąžtas
•Statramsčių ieškiklis
•Veržliaraktis arba
movų rinkinys
•Dailidės gulsčiukas
Pastaba! Šioje pakuotėje pateikiamos montavimo sudedamosios dalys
ir techninė įranga nėra pritaikytos sienoms su plieniniais statramsčiais ar
šlakbetonio blokų sienoms. Jei montavimui reikalinga techninė įranga
nepridėta, prašome dėl įtaisui tinkamos montavimo techninės įrangos
kreiptis į vietinę technine įranga prekiaujančią parduotuvę.
ĮSPĖJIMAS

13
LT
Pateiktų dalių sąrašas
(1) Tvirtinimo
prie sienos plokštė – a
(1) Kairysis
monitoriaus laikiklis – b
(1) Dešinysis
monitoriaus laikiklis – c
(4) M 4 x 12 varžtas – d (4) M 4 x 12 varžtas – e (4) M 4 x 12 varžtas – f (4) M 6 x 12 varžtas – g
(4) M 4 x 30 varžtas – h (4) M 5 x 30 varžtas – i (4) M 6 x 35 varžtas – j (4) M 8 x 40 varžtas – k
(4) M 4
kaištinė poveržlė – l
(4) M 5
kaištinė poveržlė – m
(4) M 6
kaištinė poveržlė – n
(4) M 8
kaištinė poveržlė – o
(4) M 4 / M 5 tarpiklis – p (4) M 6 / M 8 tarpiklis – q (8) M 4 / M 5 poveržlė – r (4) M 6 / M 8 poveržlė – s
(3) Pritvirtinimo varžtas – t (3) Pritvirtinimo varžto poveržlė – u (3) Betono ankeris – v

14
LT

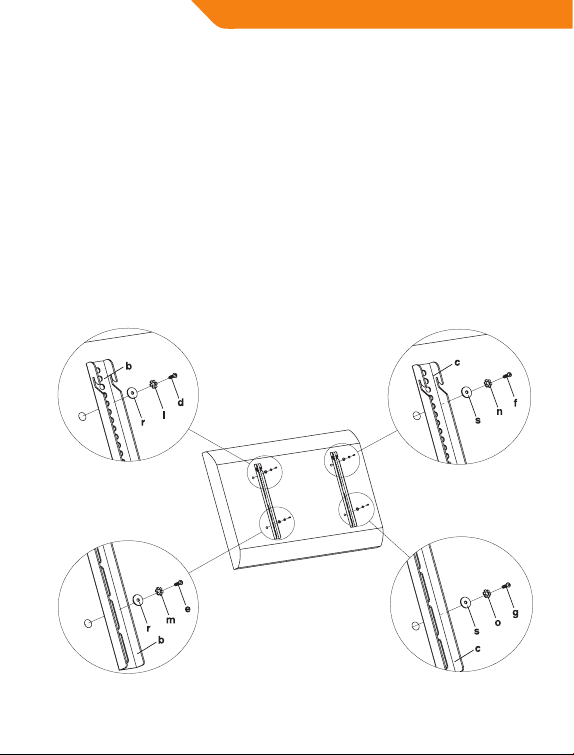

Monitoriaus laikiklių
tvirtinimas prie televizoriaus
su plokščia užpakaline dalimi
Pirma pažiūrėkite, kokio skersmens varžto (d, e, f, g) reikia jūsų
televizoriui. Kai nustatysite tinkamą skersmenį, žr. į atitinkamą apačioje
pavaizduotą schemą. Varžtą į televizorių suksite per atitinkamą kaištinę
poveržlę (l, m, n, o) ir poveržlę (r, s). Įsitikinkite, kad monitoriaus laikikliai
(b, c) centruoti vertikaliai ir viename lygyje.
M 4 skersmens varžtas M6 skersmens varžtas
M5 skersmens varžtas M8 skersmens varžtas
1A schema

15
LT
Monitoriaus laikiklių
tvirtinimas prie televizoriaus
su išgaubta užpakaline dalimi
Pirma pažiūrėkite, kokio skersmens varžto (h, i, j, k) reikia jūsų televizoriui.
Kai nustatysite tinkamą skersmenį, žr. į atitinkamą apačioje pavaizduotą
schemą. Varžtą į televizorių suksite per atitinkamą kaištinę poveržlę (l, m,
n, o) ir poveržlę (r, s) ir tarpiklį (p, q). M 4 ir M 5 skersmens varžtams reikia
kitos M 4 / M 5 poveržlės tarp monitoriaus laikiklio ir tarpiklio. Įsitikinkite,
kad monitoriaus laikikliai centruoti vertikaliai ir viename lygyje.
M 4 skersmens varžtas M6 skersmens varžtas
M5 skersmens varžtas M8 skersmens varžtas
1B schema

16
LT
Sienos plokštės montavimas
prie sienos
Montavimas prie plytinių sienų, betoninių sienų ir betoninių blokų
sienų
Naudokite sienos plokštę (a) kaip šabloną 3 skylėms ant sienos pažymėti.
Įsitikinkite, kad šios skylės yra sulygiuotos. Pragręžkite šias skyles 3/8”
(10 mm) mūro grąžtu bent iki 2,4” (60 mm) gylio. Į kiekvieną iš šių skylių
įkiškite betono ankerį (v). Įsitikinkite, kad ankeris pakankamai įkištas į
betono sluoksnį, net jei priekyje yra sausos sienos ar kitos medžiagos
sluoksnis. Pritvirtinkite sienos plokštę prie sienos naudodami 3
pritvirtinimo varžtus (t) ir 3 pritvirtinimo varžtų poveržles (u), parodytas
2A schemoje.
Montavimas prie sienos su mediniais statramsčiais
Sienos plokštė (a) turi būti pritvirtinama prie dviejų medinių statramsčių,
tarp kurių yra bent 16” (406 mm) atstumas. Dviem gretimiems
statramsčiams rasti naudokite statramsčių ieškiklį. Galima nustatyti
statramsčio vietą yla arba plona vinimi, kaip parodyta 2B schemoje. Prieš
naudodami 5/32”(4 mm) grąžtą, kiekviename statramstyje pragręžkite
2,4”(60 mm) gylio skylę norimame aukštyje. Įsitikinkite, kad šios skylės
yra statramsčių centrinėje dalyje ir viename lygyje. Pritvirtinkite sienos
plokštę prie sienos naudodami 2 pritvirtinimo varžtus (t) ir 2 pritvirtinimo
varžtų poveržles (u).
2A schema 2B schema
Statramsčių
ieškiklis
40,6 cm
40,6 cm
40,6 cm

17
LT
Monitoriaus tvirtinimas
prie sienos plokštės
Perspėjimas! Kai kuriems televizoriams pakelti reikia dviejų žmonių! Mes
nesame atsakingi už asmenų susižalojimus ar žalą, padarytą gaminiui.
Pirma užkabinkite monitoriaus laikiklius (b, c) ant sienos plokštės (a)
viršaus, tada leiskite monitoriaus laikiklių apatinėms dalims įsisukti
į sieną, kaip parodyta 3A schemoje. Galutinis vaizdas parodytas 3B
schemoje.
Dėkojame, kad renkatės mūsų gaminius.
Mėgaukitės juos naudodami.
3B schema3A schema
siena siena

18
LV
Instrukcijas izsaiņošanai no
iepakojuma
• Uzmanīgi atveriet kartona iepakojumu, izņemiet iepakojuma saturu
un novietojiet to uz kartona vai cita virsmu aizsargājoša materiāla, lai
izvairītos no bojājumiem.
• Pārbaudiet iepakojuma saturu, vai tas atbilst piegādāto detaļu
sarakstam, kas dots nākamajā lappusē, lai pārliecinātos, vai visi
komponenti piegādāti bez bojājumiem. Nelietojiet bojātas detaļas vai
detaļas ar defektiem.
• Pirms mēģināt veikt uzstādīšanu uzmanīgi izlasiet visas instrukcijas.
Svarīga informācija drošībai
Uzstādiet un izmantojiet šo ierīci uzmanīgi. Lūdzu, pirms uzstādīšanas
rūpīgi izlasiet šo instrukciju un uzmanīgi ievērojiet visas šeit minētās
instrukcijas. Uzstādīšanas laikā izmantojiet atbilstošu aprīkojumu.
Lūdzu, zvaniet kvalicētam uzstādīšanas darbuzņēmējam šādos
gadījumos:
• Ja nesaprotat šīs instrukcijas vai rodas šaubas par drošību, veicot
uzstādīšanu;
• Ja neesat drošs par to, kāds ir sienas materiāls, konsultējieties ar
kvalicētu uzstādīšanas darbuzņēmēju.
Neizmantojiet šo izstrādājumu citiem mērķiem un kongurācijā, kas
nav skaidri norādīta šajā instrukcijā. Ar šo mēs atsakāmies no jebkādas
atbildības par ievainojumiem vai bojājumiem, kas radušies nepareizas
montāžas, uzstādīšanas vai nepareizas lietošanas rezultātā.

19
LV
Šis TV stiprinājums ir jāpiestiprina pie vertikālas sienas. Ja
stiprinājums tiek uzstādīts nepareizi, tas var nokrist, rezultātā
izraisīt ievainojumus un vai bojājumus.
Nepieciešamie
instrumenti
• 4 mm koka urbis
• Skrūvgriezis
•10 mm betona
urbis
•Prolu meklētājs
• Atslēga vai atslēgu
komplekts
• Līmeņrādis
Piezīme: Komplektācijā iekļautās detaļas un aprīkojums nav paredzēti
uzstādīšanai pie metāla karkasa vai izdedžu bloku sienām. Ja komplektācijā
nav iekļauts uzstādīšanai nepieciešamais aprīkojums, lūdzu, konsultējieties
vietējā celtniecības materiālu veikalā par atbilstoša montāžas aprīkojuma
izmantošanu.
BRĪDINĀJUMS

20
LV
Komplektācijā iekļautās detaļas
1) Pie sienas
nostiprināma plāksne – a
(1) Monitora
kreisās puses kronšteins – b
1) Monitora
labās puses kronšteins - c
(4) 4 mm skrūve x 12 - d 4) 5 mm skrūve x 12 - e (4) 6 mm skrūve x 12 – f (4) 8 mm skrūve x 16 - g
(4) 4 mm skrūves x 30 - h (4) 5 mm skrūves x 30 - l
(4) 6 mm
skrūves x 35 skrūves – j (4) 8 mm skrūves x 40 - k
(4) 4 mm
kontrpaplāksne – I
(4) 5 mm
kontrpaplāksne – m
(4) 6 mm
kontrpaplāksne – n
(4) 8 mm
kontrpaplāksne - o
(4) 4 mm/5 mm
starplika - p
(4) 6 mm/8 mm
starplika – q
(8) 4 mm/5 mm
paplāksne – r
(4) 6 mm/8 mm
paplāksne - s
(3) kokskrūve ar sešstūra galvu– t (3) kokskrūves paplāksne - u (3) betona dībelis - v
