Adams Alpha Xylophone User manual

Manual
Alpha Xylophone
Alpha Xylophon
Handbuch
Architects and
constructors
of musical
instruments
Experience the Sound of Quality
English | Deutsch
Adams Musical Instruments | Version 1.5

Preface Vorwort Contents Inhalt
Thank you for choosing an Adams Alpha Series Xylophone. We hope that you will gain pleasure and enjoyment from
your new instrument, and we are confident that it will bring you many years of musical satisfaction. All Adams Musi-
cal Instruments are cleverly designed to the smallest detail, and are constructed with care and the highest levels of
craftsmanship in Thorn, Holland.
The Alpha Series Instruments are the next step forward in instrument manufacture, driven by the dual forces of
sound and beauty. With the Alpha Series, Adams debuts an innovative, new tuning method that produces the most
in tune, full sounding bars in the percussion industry. The new frame design, produced in partnership with Kessels-
Granger DesignWorks, features prominent curves that give the instruments an unmistakable stance to match the
breathtaking sound.
Adams Musical Instruments are the choice of world-class soloists, orchestras, educators, and composers because
of the firm’s continued dedication to producing the finest sounding instruments possible through innovation and
superior craftsmanship. Andre Adams, the company’s founder, began repairing brass instruments in 1971, and
gained experience as an instrument maker with many well-known firms in Europe. Music was his hobby, engineering
his passion. The importance of scientific innovation in establishing production quality and continuity, along with im-
portant relationships with top professional and amateur musicians, has led the company to emerge as one of the
world’s largest percussion instrument manufacturers. Adams’ corporate vision is passion for music: creating instru-
ments by musicians, for musicians. Experience Adams—Experience The Sound of Quality.
Vielen Dank, dass Sie sich für eine Xylophon der Alphaserie von Adams entschieden haben! Wir hoffen, dass Sie viel
Vergnügen und Freude an Ihrem neuen Musikinstrument haben werden. Doch wir können Ihnen jetzt schon verspre-
chen, dass Ihnen Ihr Instrument viele Jahre lang höchsten musikalischen Klanggenuss bescheren wird! Alle Musikinst-
rumente von Adams wurden sorgfältig, bis ins kleinste Detail entworfen, und werden auf höchstem handwerklichem
Niveau im niederländischen Thorn gefertigt.
Die Musikinstrumente der Alphaserie sind auf dem Gebiet der Instrumentenherstellung ein weiterer, von Klang und
Schönheit beflügelter Schritt in die Zukunft. Mit der Alphaserie führt Adams in der Schlagzeugfertigung ein innovatives
und neues Stimmverfahren ein, das die Produktion hervorragender Klangplatten mit besonders vollem Klang ermög-
licht. Das in Partnerschaft mit KesselsGranger DesignWorks ausgearbeitete neue Rahmendesign mit seinen markan-
ten Formen, verleiht den Musikinstrumenten eine besondere Dynamik, die dem unverwechselbaren Klang entspricht.
Solisten, Komponisten, Orchester und Musikschulen von Weltrang entscheiden sich für Musikinstrumente von Adams,
da die Firma schon seit jeher nur die bestklingendsten Instrumente, mit innovativen Verfahren und handwerklichem
Geschick produziert. 1971 begann Gründer André Adams mit der Reparatur von Blasinstrumenten und erweiterte bei
vielen renommierten Instrumentenbauern Europas seine Erfahrungen als Instrumentenmacher. Wenn auch Musik
schon immer das Hobby von André Adams war, so ist die Konstruktion von Musikinstrumenten seine Leidenschaft. Die
Bedeutung, die Adams neben seinen guten Kontakten zu Profi- und Amateurmusikern der Spitzenklasse,sowie den
technisch-wissenschaftlichen Innovationen als wesentlichen Beitrag zu einer kontinuierlichen Produktqualität beimaß,
ließen das Unternehmen zu einem der weltgrößten Schlaginstrumentenhersteller werden. Die Unternehmensvision von
Adams lautet schlicht und einfach: Leidenschaft für Musik, sowie das Motto: Musikinstrumente, die von Musikern für
Musiker geschaffen werden! Erleben Sie ein hochqualitatives Klangerlebnis – Erleben Sie Adams!
Nomenclature
Packing Contents
Assembly
Features / Adjustment
Use and Care

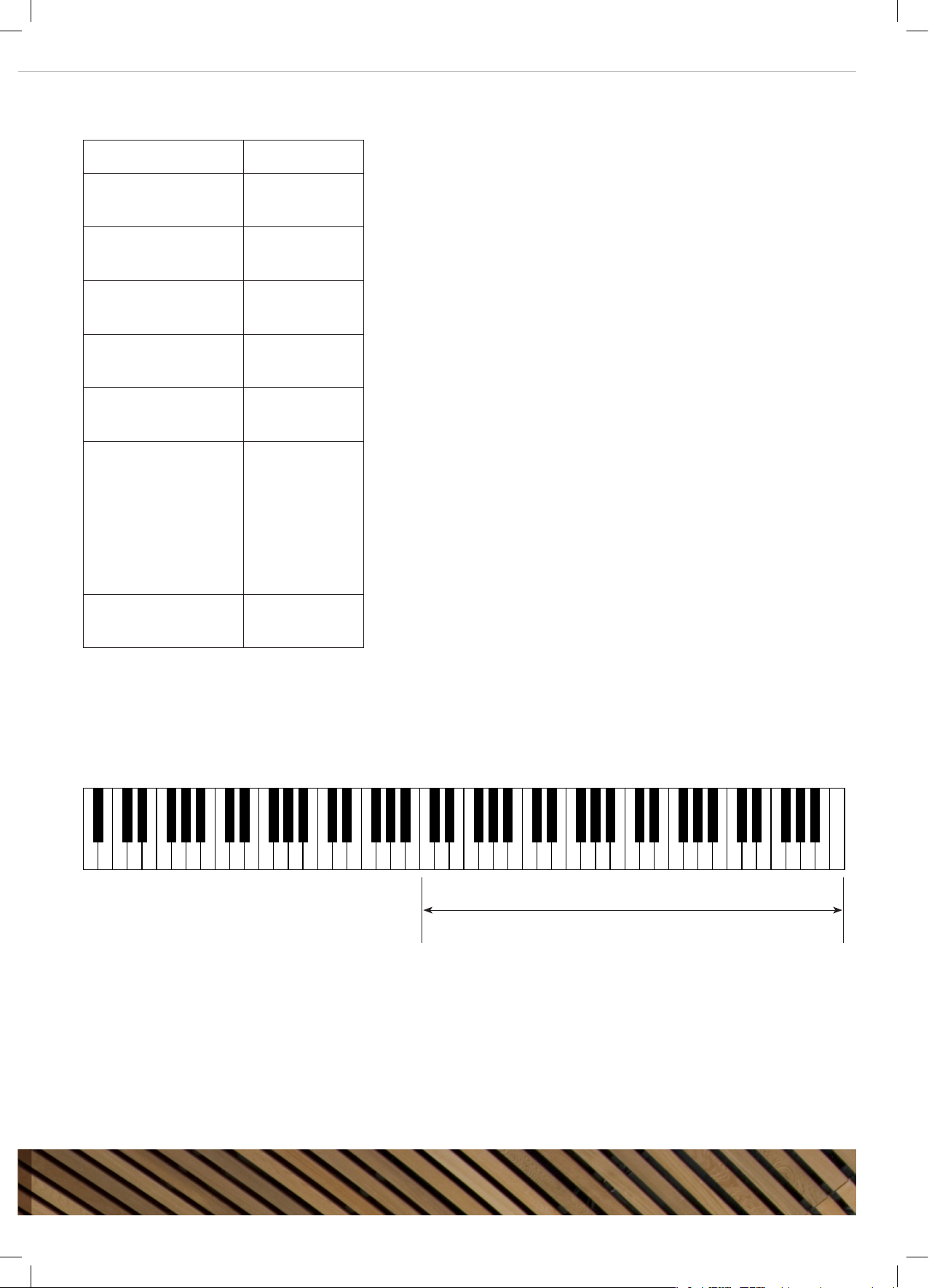

Specifications
Warranty
Accessories
Verzeichnis
Verpackungsinhalt
Zusammenbau
Merkmale / Instrumentenstimmung
Verwendung und Pflege
Spezifikationen
Garantie
Zubehör
3
4
6
10
12
13
14
15
3
4
6
10
12
13
14
15
Leg with Wheel
Fußstrebe mit
Lenkbremsrollen
Scan this QR code to check for the
latest version of this manual, or
visit: www.adams.nl/manuals/
Scannen Sie diesen QR-Code ein,
um die neueste Ausgabe dieses
Handbuchs zu erhalten. Oder
besuchen Sie:
www.adams.nl/manuals/
www.adams-music.com

Alpha Xylophone Manual www.adams-music.com
2
3

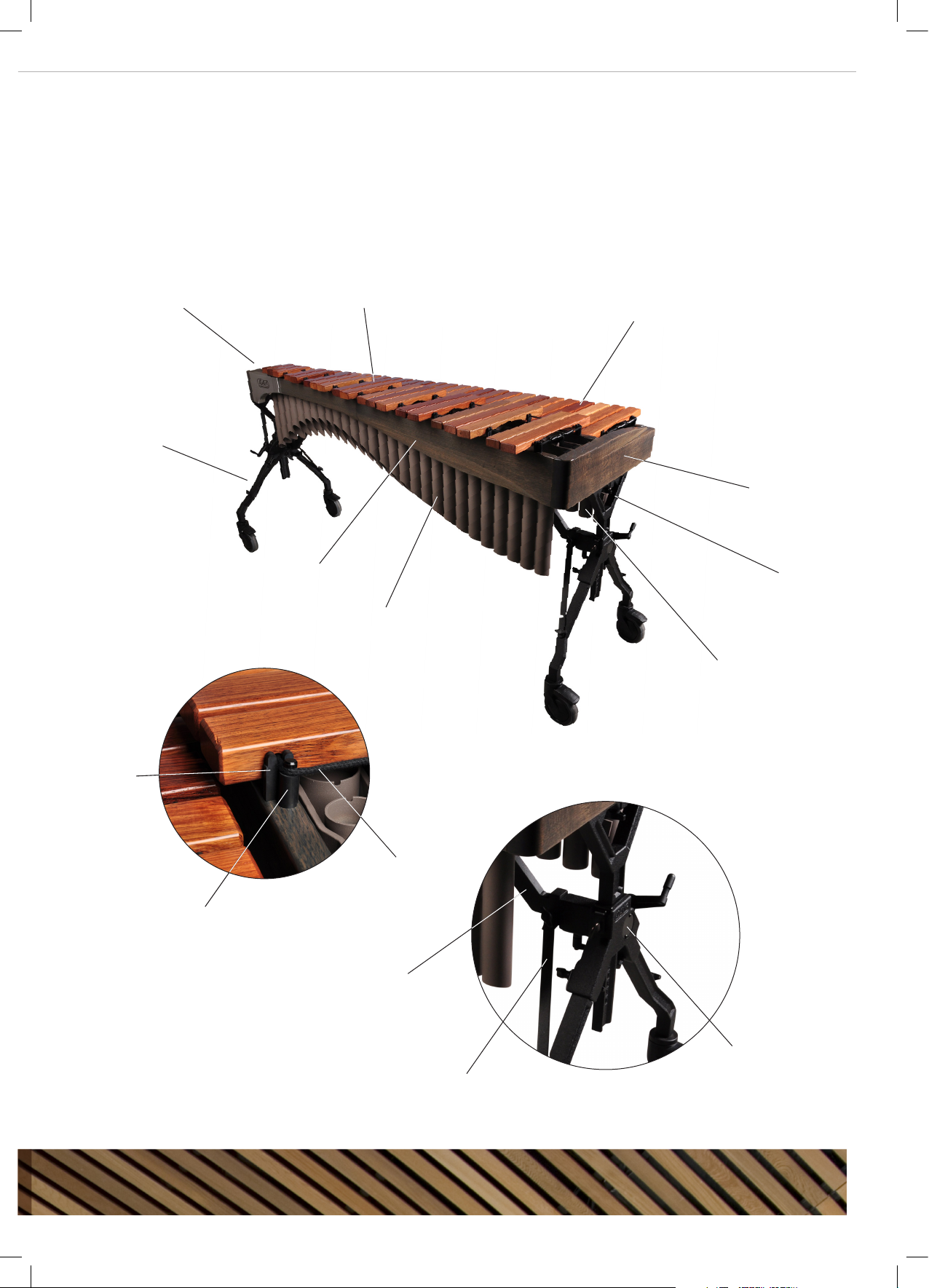

Nomenclature
XAHA40
Nomenklatur
XAHA40
Small End piece
Schmales Rahmenendstück
Leg with Wheel
Fußstrebe mit
Lenkbremsrollen
Large End piece
Breites Rahmenendstück

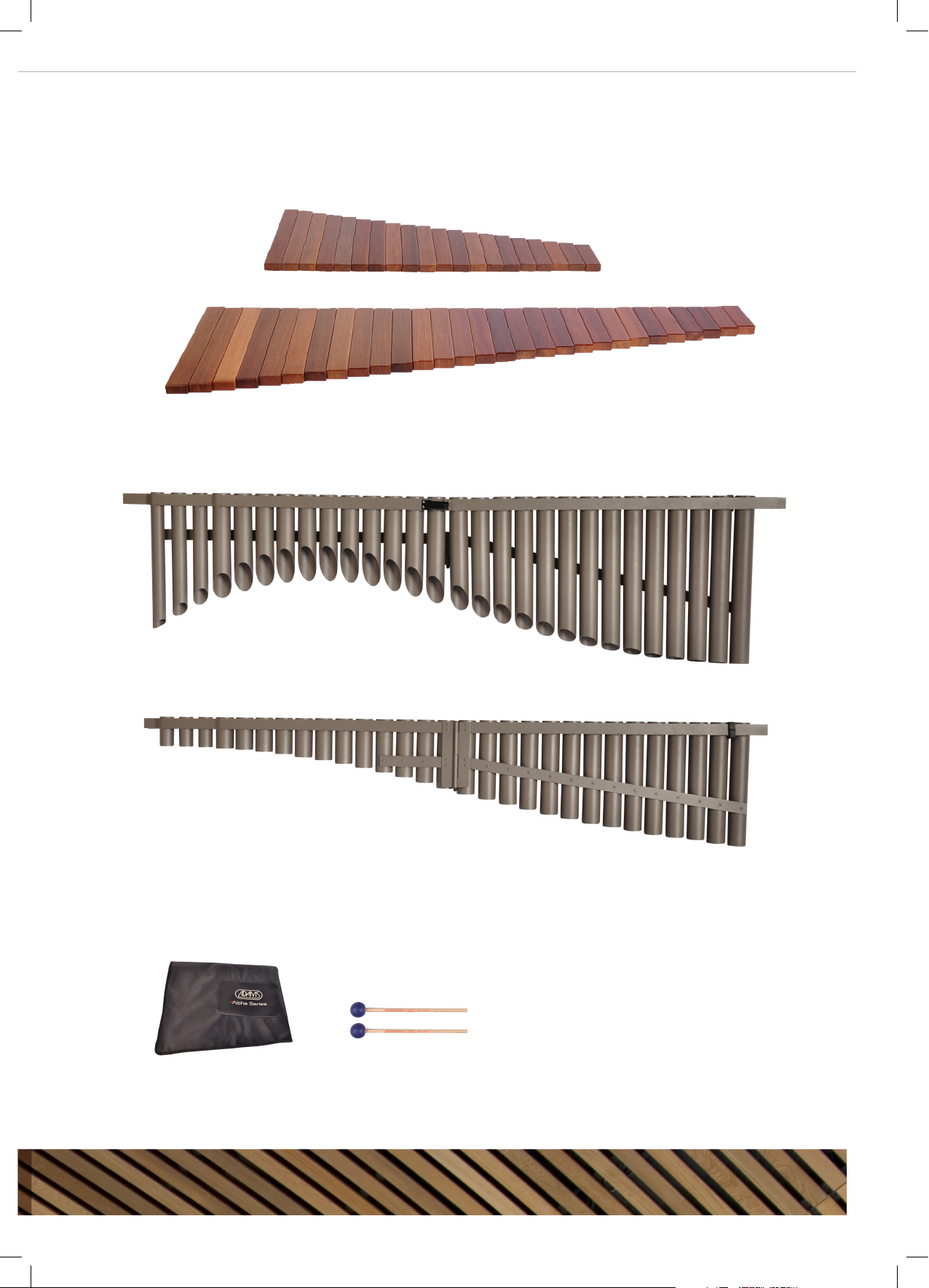

Natural Tone Bars
Ganzton-Klangplatten
Accidental Tone Bars
Halbton-Klangplatten
Natural Resonators
Ganzton-Resonatoren
Y-Adjusting Rod
Höhenverstellstrebe
Rail
Schiene
Accidental Resonators
Halbton-Resonatoren
Bar Support
Klangplatten-
Halterung
Corner Pin
Eckstift
Cord
Schnur
Angle Brace
Winkelhalterung
Connection Rod
Querstange
Height Adjustment Mechanism
Höhenverstellmechanismus

Confirmation of packing
contents
XAHA40
The cartons of your new instrument contain the
components pictured below .
Überprüfung des
Verpackungsinhalts
XAHA40
Die Verpackung Ihres neuen Musikinstruments
muss die untenstehend abgebildeten
Komponenten enthalten.
2X 2X
2X
2X
Small End piece
Schmales
Rahmenendstück
Right Leg with Wheel
Rechtes Bein mit
Lenkbremsrolle
Left Leg with Wheel
Linkes Bein mit
Lenkbremsrolle
Large End piece
Breites
Rahmenendstück
Height Adjustment Mechanism
Höhenverstellmechanismus
Y-Adjusting Rod
Höhenverstellstrebe
Connection Rod
Querstange
Rail 1
Schiene 1
Rail 2
Schiene 2
Rail 3
Schiene 3
Rail 4
Schiene 4
www.adams-music.com

Alpha Xylophone Manual www.adams-music.com
4
5
Natural Tone Bars
Ganzton-Klangplatten
Accidental Tone Bars
Halbton-Klangplatten
XAHA40 Accidental Resonators
XAHA40 Halbton-Resonatoren
Mallets
Schlägel
Cover
Hülle
XAHA40 Natural Resonators
XAHA40 Ganzton-Resonatoren

Assembly Instructions Anweisungen für den Zusammenbau
2
Install Y-Adjusting Bracket; numerical marks face Adams logo. Secure in place with thumb screw.
Montieren Sie die Höhenverstellstrebe. Die numerischen Markierungen müssen sich gegenüber dem Adams-Logo befinden. Sichern Sie die Höhenverstellung
mit der Rändelschraube.
1
Note the orientation of the right and left legs: R or L is marked on each leg. Insert legs into the height adjustment mechanism, secure in place with wing screws.
Beachten Sie die Position der rechten und linken Fußstreben: Jede Fußstrebe ist entweder mit einem R (rechts) oder einem L (links) gekennzeichnet. Führen
Sie die Fußstreben in den Höhenverstellmechanismus ein und sichern Sie diese mit den Flügelschrauben.
2X
2X
Mind the different orientation of the slot in the
right and left legs.
Achten Sie auf die unterschiedliche Orientierung des in
der linken und rechten Fußstrebe befindlichen Schlitzes.
R
R L
LR
Right
Rechts
Left
Links
www.adams-music.com

Alpha Xylophone Manual www.adams-music.com
2X
6
7
3
Assemble Connection Rod, secure with wing screw.
Bauen Sie den Querstange zusammen. Anschließend mit Flügelschraube
sichern.
4
Insert Connection Rod into Height Adjustment Mechanism, attach Angle
Braces to Legs. Tighten all wing screws.
Führen Sie den Querstange in den Höhenverstellmechanismus ein und
befestigen Sie die Winkelhalterung an den Fußstreben. Ziehen Sie alle
Flügelschrauben fest an.
5
Install Large and Small End Pieces. Secure in place with wing screws.
Montieren Sie das breite und das schmale Rahmenendstück. Sichern Sie
diese mit den Flügelschrauben.
6
Install Rails #2 and #3; numerical labels face player.
Montieren Sie Schiene 2 und 3, wobei die aufgeklebten Zahlen zum Spieler
gerichtet sind.
7 - Resonators / Resonatoren
XAHA40: Secure central hinges of Natural and Accidental Resonator Sections with integrated clamps.
XAHA40: Sichern Sie die Scharniere der Ganzton- und Halbton-Resonatoren mit den beigelegten Klemmstücken.
2X2X
2X
2X
4X
1
1
1
2
2
3
2
2
2
3
Wing nut on Connection Rod faces the
floor
Flügelschraube von Querstange ist zum
Fußboden gerichtet

9

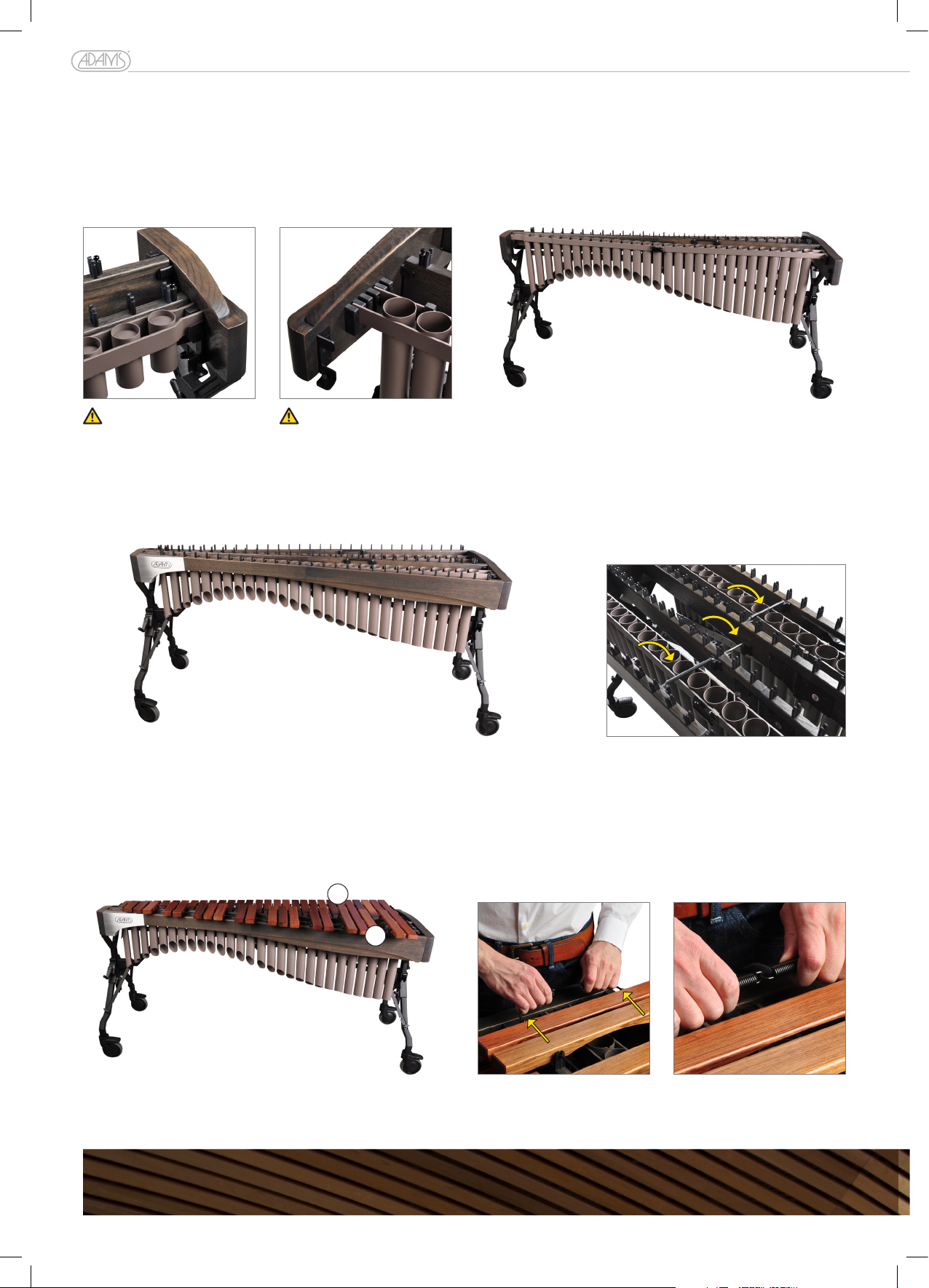

Install Rails #1 and #4, connect all Rail Spacers.
Montieren Sie Schiene 1 sowie Schiene 4 und verbinden Sie diese mit den Schienen-Abstandshaltern.
8
Install Resonators on End Piece Supports.
Montieren Sie die Resonatoren an den Rahmenendstück-Halterungen.
10
Bars: Install Natural Bars first, followed by the Accidental Bars. Pull slack out of cord and connect end springs.
Klangplatten: Installieren Sie zuerst die Ganzton-Klangplatten, gefolgt von den Halbton-Klangplatten. Ziehen Sie die Schnur straff und verbinden Sie die
Endfedern.
1
2
www.adams-music.com
See page 11 for more information. Siehe Seite 11 für weitere Informationen.

Alpha Xylophone Manual www.adams-music.com
8
9
11
Loosen thumb screw, adjust to playing height, and secure in place with thumb screw.
Lösen Sie die Rändelschraube, stellen Sie die Spielhöhe ein und sichern Sie diese mit der Rändelschraube.
12
Tighten all wing screws on frame.
Ziehen Sie alle Flügelschrauben am Rahmen fest an.
Enjoy your new Alpha Xylophone!
Genießen Sie jetzt den Wohlklang
Ihrer neuen Alpha Xylophon!
2X
See page 10 for detailed operating
instructions
Weitere Bedienanleitungen entnehmen
Sie bitte Seite 10.
1
2
3

Features Merkmale
Alpha Series
The Alpha Series is the next step forward in Keyboard Design and
Intonation. The newly developed Alpha tuning method allows Adams master
tuners extremely precise overtone placement. The Alpha tuned keyboard is
perfectly balanced and resonant throughout the range, with superb
intonation made possible by Adams exclusive, proprietary computer
assisted tuning method. Combined with select rosewood that is possible
only through years of intensive advancement in sourcing, and tuning
techniques, all of these meticulous efforts create an instrument that is the
new benchmark for quality.
Alpha-Serie
Die Alphaserie ist ein weiterer Schritt vorwärts, was Design und Intonation
von Schlaginstrumenten betrifft. Das neu entwickelte Alpha-Stimmverfahren
ermöglicht Adams eine äußerst präzise Oberton-Stimmung. Eine Alpha-
gestimmte Marimba garantiert einen perfekten Klang und eine über den
gesamten Tonumfang exzellente Resonanz bei hervorragender Intonation.
Das eigens von Adams entwickelte computerassistierte Stimmverfahren
ermöglicht es, Klangplatten mit perfektem Oberton zu stimmen. Sorgfältig
ausgewählte und in langjährigen erprobten Verfahren gestimmte Honduras
Palisanderhölzer tragen dazu bei, dass unser technisch hochausgereiftes
Instrumentenbauverfahren ein Musikinstrument ermöglicht, das einen
neuen Qualitätsmaßstab bildet.
Height Adjustment
Adams’ patented Voyager Height Adjustment Mechanism allows for easy
and precise adjustment to the player’s height. The simple yet strong system
is the industry leader in height adjustment, and is an integral part of all
Voyager, Field, and Traveller Frame Systems.
Adjustment Process – see Step 11 of Assembly
Do not adjust one side of the instrument more than 4 marks at one
time without equal adjustment on other side. EXAMPLE: If adjusting
from 0 to 8, adjust one side from 0 to 4, the other side from 0 to 4,
and then repeat the process from 4 to 8.
Höhenverstellung
Der patentierte Voyager-Höhenverstellmechanismus von Adams bietet
eine einfache und präzise Einstellung des Instruments auf die Körpergröße
des Spielers. Dieses einfache, jedoch äußerst kräftige Höhenverstellsystem
ist industrieweit führend und integraler Bestandteil unserer Voyager-, Field-
undTraveller-Rahmensysteme.
Schritt 11 des Abschnitts „Zusammenbau“ enthält eine Beschreibung der
Höheneinstellung.
Verstellen Sie nicht einseitig die Instrumentenhöhe um mehr als 4
Markierungen, ohne auch im gleichen Maße die andere
Instrumentenseite zu verstellen! Beispiel: Wenn Sie die Höhe von
Markierung 0 auf Markierung 8 verstellen möchten, müssen Sie erst
die eine Seite und anschließend die andere Seite von 0 auf 4
verstellen. Wiederholen Sie das Verfahren für die Markierungen von 4
auf 8.
www.adams-music.com

Alpha Xylophone Manual www.adams-music.com

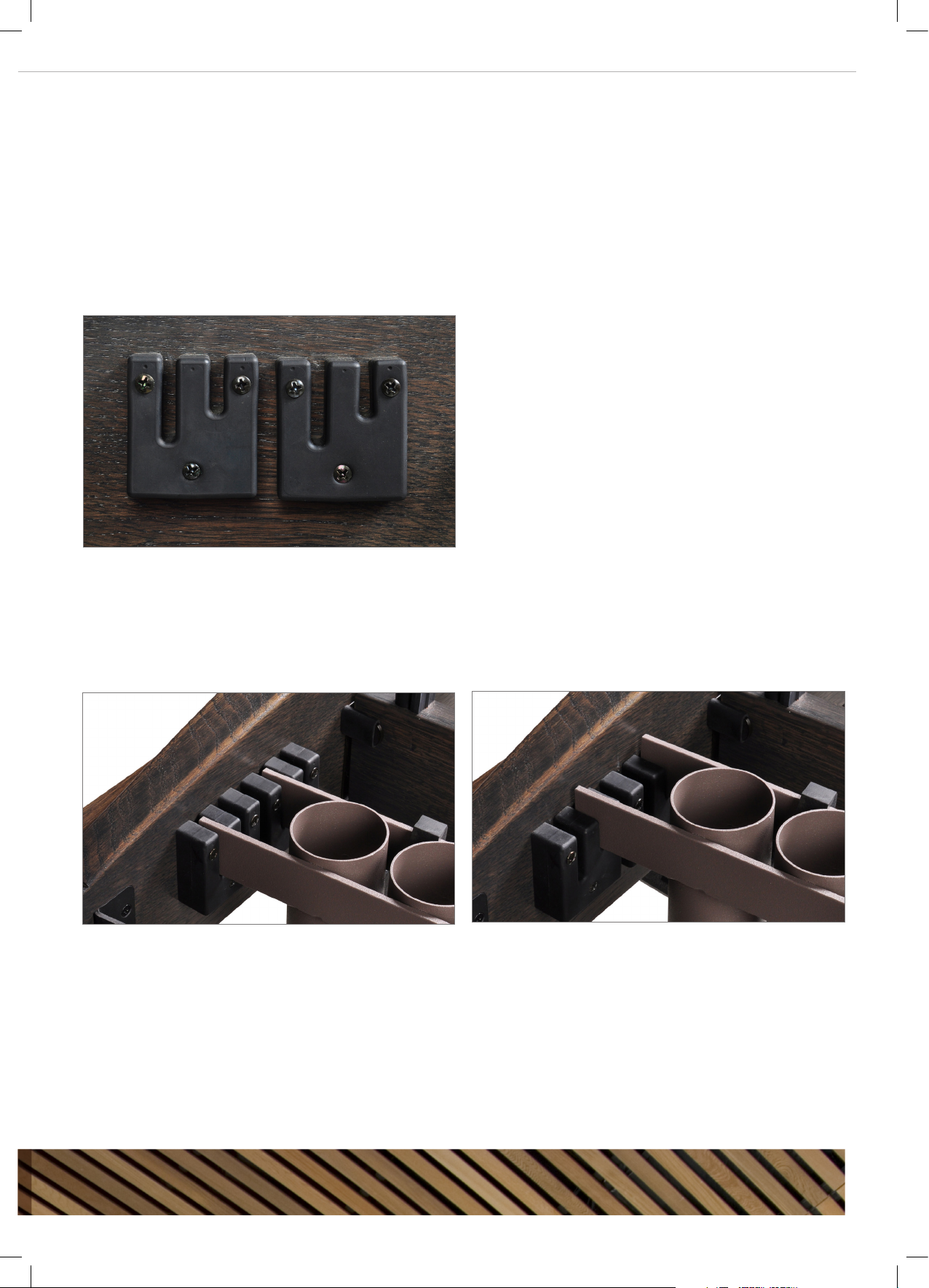

The resonator mounts on the end pieces have high and low positions. Use
the high position for higher temperatures and humidity, and the lower
position for cooler to moderate temperatures and humidity.
Die Resonator-Aufhängungen an beiden Rahmenendstücken haben eine
hohe und eine tiefe Position. Verwenden Sie die hohe Position bei hoher
Temperatur und Feuchtigkeit, und die tiefe Position bei kälterer
Temperatur.
Resonator Adjustment
The Alpha Series Xylophone features a two position resonator height
adjustment system, ideal for compensating for large changes in seasonal
temperature and humidity. Adams strong and durable Resonator Supports
suspend and isolate the resonators from the frame, preventing
sympathetic transfer of unwanted noise.
Einstellung der Resonatoren
Die Xylophon-Resonanzröhren der Alpha Serie können in zwei
verschiedenen Höhen positioniert werden. Ideal bei großen Temperatur-
und Feuchtigkeitsveränderungen. Diestabilen Resonator-Aufhängungen
verhindern jegliche Nebengeräusche und isolieren die Resonanzröhren
vom Gestell.
10
11

Use and Care Verwendung und Pflege
www.adams-music.com
As with any fine musical instrument, routine care and maintenance is impor-
tant to ensure a long lifetime for your instrument. As necessary, Adams
Musical Instruments recommends the following for your Xylophone:
• Mallets: Only use the appropriate mallets for your instrument.
Using excessively hard mallets on the xylophone will cause denting
or damage that is not covered by warranty
• Bars: As necessary, clean your bars with a soft, lint-free cloth. Do
not use oil or wax based polish that can add moisture to the bar.
Never use any type of thinner, benzene, or glass cleaner to clean
the bar, as it can remove the lacquer finish.
• Rails: Apply a ne furniture cleaner with a soft, lint free cloth, and
buff clean.
• Stand: Clean the metal stand of dust and debris with a soft, lint free
cloth.
• Bar Cord: Replace the Bar Cords when they show signs of wear.
• Use and Storage: Do not use or store your instrument in environ-
ments that are excessively hot or cold, excessively humid or dry, or
have excessive dust.
• Transport:
1. Use good judgment when moving the instrument: avoid stairs
and sloped surfaces, and secure the instrument by its frame
during transport.
2. Make sure that the caster brakes are disengaged for move-
ment—damage can result to the wheels when the brake is not
released.
3. Always carefully lift the instrument over rough or uneven
surfaces.
4. When moving the instrument by vehicle, disassemble and
secure each component separately and reassemble at the
new location.
Wie jedes empfindliche Musikinstrument bedarf auch Ihre Xylophon regel-
mäßiger Pflege und Wartung, damit Sie lange Freude an Ihrem Instrument
haben. Adams Musical Instruments empfiehlt Ihnen für Ihre Xylophon fol-
gende Tipps zur Pflege und für einen richtigen Umgang:
• Schlägel: Verwenden Sie für Ihr Instrument ausschließlich geeigne-
te Schlägel. Der Einsatz von übermäßig harten Schlägeln verur-
sacht Druck- und sonstige Beschädigungen, die nicht von der Ga-
rantie abgedeckt sind.
• Klangplatten: Reinigen Sie die Klangplatten bei Bedarf mit einem
weichen und fusselfreien Tuch. Setzen Sie keine Öle oder Wachse
ein, die den Klangplatten Feuchtigkeit zusetzen. Reinigen Sie nie-
mals die Klangplatten mit Verdünnungsmittel, Benzin oder Glasrei-
niger, weil Sie dadurch die Lackoberfläche entfernen können.
• Schienen: Polieren Sie die Schienen mit einem weichen und fussel-
freien Tuch, das Sie mit einem sanften Möbelreinigungsmittel ge-
tränkt haben.
• Rahmenständer: Befreien Sie den Rahmenständer aus Metall mit
einem weichen und fusselfreien Tuch von Staub und Verschmut-
zungen.
• Schnur: Tauschen Sie Schnurn bei Verschleißanzeichen aus.
• Einsatz- und Lagerungsbedingungen: Musikinstrument nicht unter
Bedingungen einsetzen oder lagern, die übermäßiger Wärme, Käl-
te, Feuchtigkeit, Trockenheit oder Staub ausgesetzt sind.
• Transport:
1. Seien Sie beim Transport des Musikinstruments besonders
vorsichtig: Vermeiden Sie Treppenstufen sowie abschüssige
Böden und sichern Sie das Musikinstrument während des
Transports an dessen Rahmen.
2. Lösen Sie für den Transport die Bremsen der Lenkbremsrol-
len, da diese sonst beschädigt werden können.
3. Heben Sie beim Transport über unebenen Flächen das Musik-
instrument immer vorsichtig an.
4. Beim Transport mit einem Fahrzeug müssen Sie die einzelnen
Komponenten der Xylophon zerlegen und am Zielort wieder
zusammenbauen.

Alpha Xylophone Manual www.adams-music.com
12
13
Specifications
C4 C8XAHA40
A0 B0 C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2 G2 A2 B2 C3 D3 E3 F3 G3 A3 B3 C4 D4 E4 F4 G4 A4 B4 C5 D5 E5 F5 G5 A5 B5 C6 D6 E6 F6 G6 A6 B6 C7 D7 E7 F7 G7 A7 B7 C8
XAHA40
RANGE
TONUMFANG
4.0 Octave (C4-C8)
TUNING*
STIMMUNG*
442 Hz Quint
BAR MATERIAL
KLANGPLATTENMATERIAL
Honduras Rosewood
Honduras Palisander
BAR SIZES
KLANGPLATTENGRÖßE
48 mm
FRAME OPTION
RAHMENMÖGLICHKEITEN
Voyager
DIMENSIONS
ABMESSUNGEN
Low Width 780mm
Große Seite
High Width 620mm
Kleine Seite
Length 1850mm
Länge
HEIGHT ADJUSTMENT
HÖHENVERSTELLUNG
800-1000 mm
Specifications subject to change without notice
Änderungen ohne Ankündigung vorbehalten
*442 Hz Standard. 440, 441, 443, 444 by special order
*442 Hz Standard. 440, 441, 443, 444 auf Anfrage

Warranty Garantie
www.adams-music.com
Warranty
Adams Musical Instruments is pleased to guarantee all Percussion Instrument for a period of one year
from the original purchase date from your authorized Adams dealer.
This warranty specifically excludes:
• Wear from normal use
• Damage from neglect, abuse, accident, or improper maintenance
• Exposure to extremes in temperate or humidity
• Heads, Mallets, and Keyboard Bars
Adams Musical Instruments reserves the right to determine whether the asserted defects were caused
by the above mentioned conditions or not. Please contact the authorized Adams dealer from which your
instrument was originally purchased for warranty service. Warranty coverage may vary from country to
country; please contact your dealer/distributor for relevant details.
Garantie
Adams Musical Instruments gewährt, ab Datum des Kaufs von Ihrem autorisierten Adams-Händler, für
alle Schlaginstrumente eine Garantie von einem Jahr.
Folgende Umstände und Komponenten sind vom Garantieumfang ausgeschlossen:
• Verschleiß aufgrund eines normalen Gebrauchs.
• Beschädigungen aufgrund Vernachlässigung, missbräuchlicher Verwendung, Unfall oder
unsachgemäßer Pflege und Wartung.
• Beschädigungen des Musikinstruments aufgrund extremer Temperatur- und Feuchtigkeitswerte.
• Fellen, Schlägel und Klangplatten
Adams Musical Instruments behält sich das Recht auf eigene Beurteilung vor, ob die Beschädigungen
von den oben genannten Umständen stammen. Nehmen Sie für die Inanspruchnahme von
Garantieleistungen bitte Kontakt zu einem autorisierten Adams-Händler auf. Der Garantieumfang kann
von Land zu Land unterschiedlich ausfallen. Weitere Einzelheiten erfahren Sie von Ihrem Händler bzw.
Vertriebspartner.

Alpha Xylophone Manual www.adams-music.com
14
15
4TRFCXFAID
Flightcases for Xylophone
Flightcases für Xylophon
CD420
Cord for Xylophone
Schnur für Xylophon
4MLTASLBB
Mallet Bag - Bogdan Bacanu
Schlägeltasche - Bogdan Bacanu
New
Design
Xylophone mallets / Xylophon Schlägel
Xylophone birch extra-hard XB1
Xylophone birch-hard XB2
Xylophone birch hard-wood XB3
Xylophone birch medium XB4
Xylophone birch soft XB5
Xylophone birch successfull playing XB6
4MTST
Table for Mallets and Accessories
Tisch für Mallets und zubehör
Accessories Zubehör
Scan this QR code for a full
selection of Adams Mallets, or
visit www.adams.nl/mallets/
Scannen Sie diesen QR- Code für
eine komplette Übersicht aller
Adams-Schlägel, oder besuchen
Sie www.adams.nl/mallets/

Adams Musical Instruments
www.twitter.com
/AdamsPercussion
www.facebook.com
/AdamsPercussion
www.adams-music.com
Aziëstraat 17-19
NL-6014 DA Ittervoort
The Netherlands
Phone [phone]
Fax [phone]
P.O. Box 3514
NL-6017 ZG Thorn
The Netherlands
[email protected]
www.adams-music.com
