ADB EUROPE 105 User manual

EUROPE 105
Page 1
Lighting Technologies
EUROPE 105
Zoom Profile Spotlights with Condenser Optics
Manuel d'utilisation
Gebruiksaanwijzing
Instruction Manual
Gebrauchsanweisung
1106.05.150M 5150
1000 / 1200 W
DW 105 / 15°- 38°
DVW 105 / 38°- 57°
DS 105 / 15°- 31°
DSN 105 / 11°- 23°
DN 105 / 9°- 20°
Lighting Technologies

EUROPE 105
Page 2
Lighting Technologies
Recommandations avant utilisation
• Lisez attentivement cette notice
• Dès réception de votre équipement, ouvrez les boîtes et examinez
l'appareil.
Si vous notez quelque dommage, contactez immédiatement le
transporteur et faites dûment enregistrer votre réclamation avec les
défauts constatés.
Soyez convaincu que lorsque cet équipement à quitté nos usines,
il se trouvait en parfait état.
• Vérifiez si ce qui vous a été fourni est conforme à la note d'envoi et
si celle-ci est conforme à votre commande.
Si tel n'est pas le cas, contactez immédiatement votre fournisseur.
Généralités
Ce projecteur est un appareil d'éclairage destiné uniquement à l'usage
professionnel pour l'éclairage de scènes de théâtres, pour prises de
vues de télévision et pour prises de vues intérieures de cinéma.
Conçu et réalisé selon la norme de sécurité EN 60950, il requière
impérativement une mise à la terre sur le conducteur prévu à cet effet.
Il est également conforme, sur le plan de la sécurité, aux
recommandations de la CEI, publications 598-1 et 598-2-17.
Pour prévenir tout risque d’accident électrique, il n’y a aucune nécessité
d’ouvrir l’appareil pour en assurer la bonne utilisation.
Néanmoins :
• les écrans de protection et les lentilles doivent être remplacés s'ils
sont visiblement endommagés au point que leur efficacité en soit
diminuée; par exemple par des fêlures ou des rayures profondes.
• la lampe doit être remplacée si elle a été endommagée ou déformée
par la chaleur.
Si pour des raisons de contrôle, de service ou de réparation, il s’avère
nécessaire d’accéder à l’intérieur de l’appareil, faites toujours appel à
un spécialiste qualifié.
Dans tous les cas, déconnectez toujours le câble d’alimentation avant
d’ouvrir l’appareil,
LE230 V EST PRÉSENT ÀL’INTÉRIEUR
C’est la responsabilité de l’utilisateur de veiller à utiliser le projecteur
pour les applications prévues et de vérifier les équipements qui y
seraient raccordés.
En aucun cas, l'appareil ne pourra être modifié.
Aucune modification ne pourra altérer sa sécurité. ADB n'acceptera
aucune responsabilité en cas de dommages qui résulteraient de ces
modifications.
Ce projecteur est un équipement professionnel développé pour une
utilisation simple et aisée. Néanmoins, on fera appel à un personnel
qualifié pour toute installation ou réparation.
Remarque importante:
les câbles d’alimentation et autres connections représentent une part
importante de votre équipement et contribuent à assurer sa sécurité
et son bon fonctionnement.
• déconnectez toujours un câble en le tenant par son connecteur,
jamais en tirant sur le câble.
• n’utilisez jamais de câble ou de connecteur en mauvais état, vérifiez-
les à chaque installation ou périodiquement sur les équipements
installés à demeure.
• n’associez jamais ensemble un câble d’alimentation et un câble data.
Placement de la lampe
Type de lampe à utiliser
• Le culot sera du type GX 9,5 quelle que soit la lampe utilisée
(1 ou 1,2 kW).
• La hauteur du centre lumineux (HCL) sera de 55 mm (1 kW) et de
67 mm (1,2 kW).
• Le diamètre max. de la lampe est 28 mm ; ne jamais utiliser des
lampes à diamètre plus élevé.
Déconnectez le câble d’alimentation du projecteur.
Ouvrez la porte d'accès à la lampe et ,à l'aide du bouton de réglage
fin, positionnez le chariot en fin de course arrière.
Placez la lampe dans le socket (douille GX 9,5),refermez la porte et
reconnectez le câble d'alimentation.
Remarques:
• le projecteur est livré pour être utilisé directement avec une lampe
1 kW (HCL 55 mm) mais il est prévu également pour recevoir une
lampe de 1,2 kW (HCL 67 mm).
Pour cela, ouvrez la porte d'accès, enlever le miroir, glissez le
socket avec son support hors des glissières du chariot et reglissez-
le dans les glissières inférieures
(vérifiez que les deux fils d'alimentation soient bien positionnés).
Replacez le miroir et refermez la porte.
• pour une utilisation optimale de la lampe, veuillez vous référer à la
notice du fabricant.
• la lampe DOIT être remplacée si elle a été endommagée ou
déformée par la chaleur.
Raccordement électrique
Votre projecteur a été conçu pour fonctionner sous une tension
nominale de 220-240 V.
Il est livré avec un câble d’alimentation silicone de 2 m de long
(section 3 x 1,5 mm2) équipé, côté projecteur, d’une fiche CEE22 haute
température.
Utilisez IMPERATIVEMENT ce câble avec votre projecteur.
Pour votre sécurité, veillez à ce que le fil de terre (jaune-vert) soit
TOUJOURS connecté à la terre du réseau.
Connectez le câble d’alimentation dans la prise située sur la face arrière
du projecteur. Rabattez l’étrier de verrouillage de la fiche.

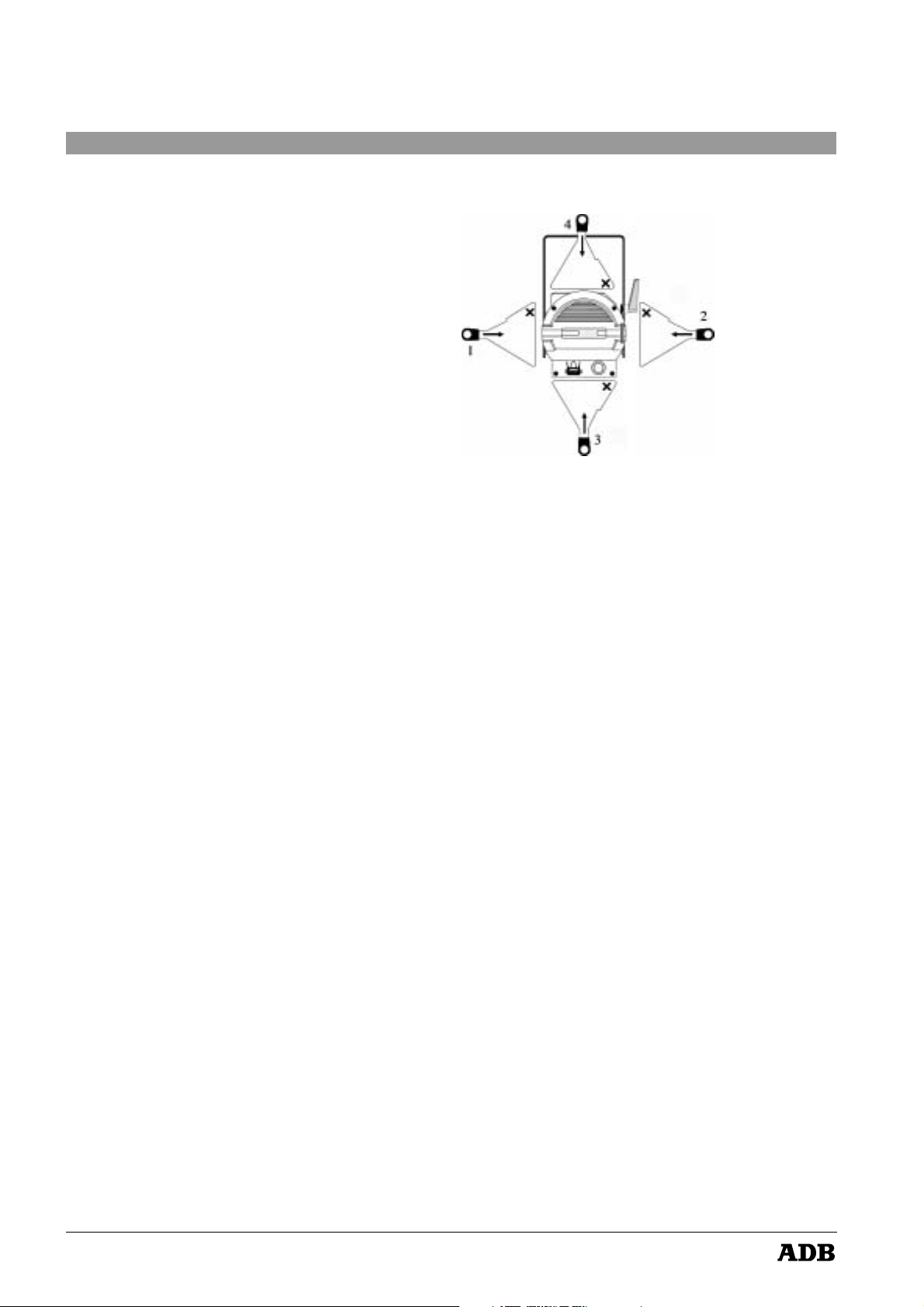

Mise en place des couteaux
Glissez les
couteaux dans
l’ordre prescrit
en commençant
par le coin
marqué «X».

EUROPE 105
Page 3
Lighting Technologies
Réglage vertical
La lyre comporte, sur les montants latéraux, deux jeux de trous écartés
de 70 mm permettant de régler le projecteur en hauteur (une lyre
courbe est disponible en option).
• Dévissez les deux écrous (n°5) à l’aide d’une clé à douille ou à tube
de 17 mm.
• Retirez les rondelles métalliques (n°4) et (n°3).
• Dévissezàfondlapoignéedeblocage(n°6)etretirezlarondelle(n°10).
• Retirez la lyre des coulisseaux en écartant les montants latéraux,
retirez la vis à tête bombée (n°9).
• Repositionnez la lyre sur les coulisseaux en fonction de la hauteur
choisie et suivez la procédure inverse pour le remontage.
Nettoyage des lentilles
Après avoir déconnecté le câble d’alimentation, ouvrez la porte
basculante du zoom (réf. 11 - page 12).
Nettoyez les lentilles à l’aide d’un chiffon propre et non pelucheux
imbibé d’alcool.
Nettoyage du miroir et des lentilles arrières
• Déconnectez le câble d’alimentation et ouvrez la porte d'accès,
enlevez le miroir et la lampe.
• Nettoyez le miroir et les lentilles à l’aide d’un chiffon propre et non
pelucheux imbibé d’alcool.
• Replacez la lampe, replacez et reverrouillez le miroir .
Montage sur site
Votre projecteur peut être suspendu à une barre porteuse grâce aux
crochets de fixation A20, A25, A30 ou DIN 15560-24; il peut également
être fixé sur un trépied (ces accessoires sont disponibles en option).
• Vous éviterez de placer le projecteur à proximité de matières
inflammables.
La distance minimale entre le projecteur et ces matières est donné
sur la plaque signalétique (pt 10 - page 10).
• Ne dépassez pas les angles d’inclinaison maxima donnés sur la
plaque signalétique (pt 15 - page 10).
• Conformément aux règles de sécurité, utilisez un câble de sécurité
en le passant dans l’anneau d’accrochage prévu à cet effet.
Montage des accessoires
La cassette porte-accessoires est équipée:
• d’une glissière pour un éventuel grillage de protection.
• de deux glissières pour accessoires de
- 185 x 185 mm (DIN15560).
- 245 x 245 mm pour le projecteur DN105
• d’un ressort de retenue.
Remarque:
Le poids des accessoires ne sera pas supérieur à 25% du poids du
projecteur.
Accessoires pour la fenêtre
Votre projecteur peut recevoir différents accessoires (voir page 11).
Introduisez l’accessoire dans la glissière et poussez-le à fond de façon
à l’engager dans le ressort de blocage situé dans le bas de cette
glissière. Ce système de sécurité évite la chute accidentelle de
l’obturateur durant l’utilisation du projecteur.
Remarque:
pour obtenir les performances optimales du projecteur, utilisez
EXCLUSIVEMENT les accessoires prévus pour la gamme «EUROPE»
1-1,2 kW.
Changeur de couleurs
Accrochezl'adaptateurduchangeurdecouleurssurlapartiesupérieure
de la cassette porte-accessoires; rabattez ensuite le changeur de
couleur sur la tôle frontale de la cassette de façon à engager le ressort
dans son logement.
Utilisez le câble de sécurité du changeur de couleur en le passant dans
l’anneau d’accrochage du projecteur.
Réglage longitudinal
La lyre peut se positionner tout le long du projecteur afin de l’équilibrer
à tout moment et de pouvoir le placer en «douche» avec la lyre verticale.
• Dévissez les deux écrous (n°5) de quelques tours à l’aide d’une clé
à douille de 17.
• Positionnez la lyre à l’endroit voulu et revissez ces écrous.
Réglage du zoom
• Déserrez les deux poignées (réf. 8 - page 12) de réglage du zoom.
• Faites coulisser les lentilles afin d’obtenir la diamètre de tache
lumineuse souhaité.
• Reserrez ces deux boutons.
Réglage fin de la netteté
Votre projecteur possède un bouton de réglage (réf.17 - page 12)
permettant de choisir un réglage entre un éclairement maximum ou une
netteté optimale.
Rotation du bloc lumière
Pour d’orienter le dessin lumineux créé à l’aide des couteaux ou du
gobo, vous pouvez faire pivoter le bloc lumière et, partant, le support-
couteaux.
• Déserrez le levier de blocage (ref. 7 - page 12) et faites pivoter le bloc
lumière pour obtenir la position souhaitée.
Reserrez le levier de blocage.
Remarques:
• l'orientation du dessin lumineux n’est possible que lorsque la lyre
est fixée sur la partie avant du projecteur (zoom).
• si la lyre est fixée sur le bloc lumière du projecteur, il est alors
possible d’orienter la partie avant de l’appareil afin de disposer les
boutons de réglage du zoom dans la position la plus favorable pour
l'opérateur.
1. disque de blocage.
2. buselure.
3. rondelle de friction.
4. rondelle DIN 127A.
5. écrou inox M10 DIN 934 .
6. poignée de blocage.
7. lyre.
8. coulisseau.
9. vis tête bombée à collet
carré.
10. rondelle , DIN 125A Ø10.

EUROPE 105
Page 4
Lighting Technologies
Aanbevelingen voor het gebruik
• Lees dit document aandachtig.
• Open de dozen en controleer de ontvangen apparatuur zodra u uw
uitrusting ontvangt.
Neem onmiddellijk contact op met de transporteur indien u enige
schade mocht vaststellen en teken verzet aan met opgave van de
geconstateerde schade.
Wij kunnen u ervan verzekeren dat deze uitrusting onze fabrieken
in perfekte staat heeft verlaten.
• Ga na of de geleverde waren volledig overeenstemmen met de
verzendingsnotaenofditdocumentovereenstemt met uwbestelling.
Neem onmiddellijk contact op met uw leverancier indien dit niet het
geval is.
Algemeen
Deze schijnwerper is een belichtingsapparaat dat alleen voor
professioneelgebruikin theaters en voor televisie-ofbinnenfilmopnamen
bestemd is.
Het is ontworpen en gerealiseerd volgens de veiligheidsnorm EN 60950,
en vereist noodzakelijkerwijze een aansluiting aan de aarde met de
daartoe voorziene geleider. In verband met de veiligheid beantwoordt
deschijnwerper aan de normen van de Internationale Elektrotechnische
Commissie, IEC publicaties 598-1 en 598-2-17.
Om elk risico op elektrische ongevallen uit te sluiten : er is geen enkele
reden om het apparaat te openen om zich van de goede werking te
verzekeren.
Nochtans:
• Onderdelen enlenzenmoeten worden vervangen indienzezichtbaar
beschadigd zijn, d.w.z. indien hun betrouwbaarheid er door is
verminderd; bij voorbeeld in geval van barsten of diepe krassen.
• de lamp moet worden vervangen als ze beschadigd of door de
warmte vervormd is.
Indien het nodig zou blijken een controle of een herstelling uit te
voeren, doe dan steeds beroep op een gekwalificeerd specialist.
In elk geval schakelt u steeds de voedingskabel uit alvorens het
apparaat te openen,
ERBEVINDT ZICH 230 V IN HET APPARAAT
Het is de verantwoordelijkheid van de gebruiker er over te waken dat de
schijnwerper gebruikt wordt voor de voorziene toepassing en dat de
aangesloten apparatuur nagekeken wordt.
In geen enkel geval kan de schijnwerper gewijzigd worden.
Geen enkele wijziging mag zijn veiligheid verminderen. ADB zal geen
verantwoordelijkheid aanvaarden voor schadegevallen die uit deze
wijzigingen zouden voortkomen.
Deze schijnwerper is een professioneel apparaat, ontwikkeld met het
oog op een eenvoudig en vlot gebruik. Nochtans raden wij u aan steeds
beroeptedoenop gekwalificeerd personeel voor installatie of herstelling.
Belangrijke opmerking:
Voedingskabels en andere aansluitingen zijn een essentieel deel van
uw installatie en verzekeren de veiligheid en goede werking:
• om een kabel uit te trekken moet u altijd de connector vasthouden,
nooit aan de kabel trekken.
• gebruik geen kabel of connector in slechte staat, controleer ze bij
elke nieuwe plaatsing of met regelmaat bij vaste installaties.
• een voedingskabel en een datakabel kunnen nooit samen geplaatst
worden.
Plaatsen van de afsnijders
Plaatsen van de lamp
Te gebruiken lamptype
• Lampvoet type GX 9,5 ongeacht welk lamptype gebruikt wordt
(1 of 1,2 kW)
• De hoogte van het filament centrum (LCL) moet 55mm (1 kW) en
67 mm (1,2 kW) zijn.
• De maximale toegelaten lampdiameter is 28 mm ; gebruik nooit
lampen met een grotere diameter.
Koppel ALTIJD de voedingskabel van het net af.
Open de toegangsdeur tot de lamp, en met behulp van de fijn-
regelknop plaatst u de slede in de achterste positie.
Plaats de lamp in de lampvoet (GX 9,5 huls) , sluit de deur en sluit
de schijnwerper terug aan.
Opmerkingen:
• de schijnwerper is ontworpen om onmiddellijk gebruikt te worden
met een 1 kW (LCL 55mm) lamp, maar is ook voorzien om een lamp
van 1,2 kW (LCL 67 mm) te gebruiken.
Hiervoor opent u de toegangsdeur, neem de spiegel weg, schuif de
lampvoet uit de slede .schuif ze terug in de onderste positie (kijk na
of de twee voedingsdraden goed geplaatst zijn).
Plaats de spiegel terug en sluit de deur.
• gelieve de gegevens van de fabrikant na te kijken voor een optimaal
gebruik van de lamp.
• de lamp MOET vervangen worden indien ze beschadigd is of
vervormd werd door warmte.
Elektrische aansluiting
Uw schijnwerper werd ontworpen om te functioneren onder een
nominalepanning van 220-240 V.
Uw apparaat wordt geleverd met een siliconen voedingskabel van 2 m
lengte (sectie 3 x 1,5 mm2), uitgerust met een CEE 22 stekker aan de
kant van de schijnwerper, bestand tegen hoge temperaturen.
Het is ABSOLUUT nodig deze kabel te gebruiken met uw
profielschijnwerper.
Omwille van uw eigen veiligheid , waak erover dat de aardingsdraad
(geel-groen) ALTIJD aangesloten is aan de aarde van het net.
Verbind de voedingskabel via de IEC stopcontact op de achterkant van
de schijnwerper.
Duw de borgveer van de stekker naar beneden.
Schuif de afsnijders
in de volgorde zoals
hiernaast aangeduid,
beginnend met de
hoek gemerkt met
"X".

EUROPE 105
Page 5
Lighting Technologies
Vertikale instelling
Op de zijkanten van de ophangbeugel bevinden zich twee reeksen
gaten op een afstand van 70 mm, die de instelling van de
schijnwerperhoogte mogelijk maken. Een gebogen ophangbeugel is in
optie verkrijgbaar.
• Schroef de twee dopmoeren los (nr 5) met behulp van een buis- of
dopsleutel van 17 mm.
• Neem de metalen rondsels (nr 3 en 4) weg.
• Schroef de hendel (nr 6) volledig los en neem het rondsel weg (nr 10).
• Neem de ophangbeugel van de geleiders weg door de zijkanten opzij
te trekken en de bout met vierkante kraag (nr 9) weg te nemen.
• Plaats de ophangbeugel opnieuw op de geleiders in functie van de
gekozen hoogte en volg de omgekeerde procedure voor het
hermonteren.
Reiniging van de lenzen
Na de voedingskabel losgekoppeld te hebben, opent u de deur van de
zoom (ref. 11 - pagina 12).
Reinig de lenzen met behulp van een zachte in alcohol gedrenkte doek.
Reiniging en vervanging van de achterste lenzen
• Koppel de voedingskabel van het net af en open de deur, haal de
spiegel en lamp er uit.
• Zet de schroef van de condenser houder los en neem de condenser
uit de schijnwerper
• Reinig condenser en spiegel met behulp van een zachte in alcohol
gedrenkte doek.
• Plaats condenser, lamp en spiegel terug.
• Schroef condenser en spiegel terug vast.
Montage
Uw schijnwerper kan worden opgehangen, met de haken A20, A25,
A30 of DIN 15560-24; hij kan eveneens op een statief worden geplaatst.
Deze toebehoren zijn in optie verkrijgbaar.
• Vermijd het opstellen van de schijnwerper in de omgeving van
ontvlambare stoffen.
De minimumafstand tussen de schijnwerper en deze stoffen is
aangegeven op de identificatieplaat (pt.10 - pagina10).
• Overschrijd de maximale inclinatiehoeken niet die op de
identificatieplaat zijn aangeduid (pt.15 - pagina10).
• Overeenkomstig de veiligheidsvoorschriften is het gebruik van de
veiligheidskabel verplicht (zie hfst. 9); bevestig hem in het hiervoor
bestemde oog op de schijnwerper.
Montage van de toebehoren
De filtercassette is voorzien van :
• een schuif voor het beschermingsrooster van de lens,
• twee posities voor toebehoren van
- 185 x 185 mm (DIN15560).
- 245 x 245 mm voor de DN 105 schijnwerper.
• een klemveer.
Opmerking:
De filtercassette is voorzien om toebehoren te houden, deze mogen
niet meer dan 25% van het gewicht van de schijnwerper wegen.
Accessoires voor het beeldvenster
Uw schijnwerper kan uitgerust worden met verschillende accessoires.
(Zie pagina 11). Plaats een accessoire in een van de twee schuiven en
duw het tot het beneden in de veer zit. Dit veiligheidssysteem vermijdt
het loskomen van het accessoire terwijl de schijnwerper in gebruik is.
Opmerking :
Om de optimale prestaties van de schijnwerper te waarborgen, gebruikt
u ENKEL de irisdiafragma’s die voorzien zijn voor het «EUROPA»
gamma 1-1.2 kW.
Kleurwisselaars
Plaats de bevestigingsplaat van de kleurwisselaar op het bovenste
gedeelte van de filtercassette; breng de kleurwisselaar omlaag tot de
klemveer in haar behuizing vastzit.
Gebruik de veiligheidskabel van de kleurwisselaar en bevestig hem aan
het oog van de schijnwerper.
Overlangse instelling
De ophangbeugel kan zich langsheen de gehele schijnwerper
verplaatsen om hem op elk ogenblik in evenwicht te brengen en om
hem in de «douche»-stand te kunnen plaatsen met de ophangbeugel
in vertikale stand.
• Schroef de twee dopmoeren (n°5) enkele toeren los met behulp
van een dopsleutel van 17 mm.
• Plaats de beugel zoals U het wenst en zet de moeren weer vast.
Regeling van de zoom
• Maak de twee regelknoppen (ref. 8 - pagina 12) voor de zoom los.
• Laat de lenzen zodanig schuiven dat u een lichtvlek met de
gewenste diameter bekomt.
• Zet de regelknoppen terug vast.
Regeling van de beeldscherpte
Uw schijnwerper is uitgerust met een regelknop (ref. 17 - pagina 12)
voor maximale lichtsterkte of maximale beeldscherpte.
Rotatie van het beeldvenster
Teneinde het beeld die u creërde door middel van de afsnijders of de
gobo te oriënteren, kan u het lamphuis draaien.
• Draai de knop (ref. 7 - pagina 12) los en draai het lamphuis om de
gewenste positie te bekomen. Draai de knop terug vast.
Opmerkingen:
• de rotatie van het beeld is enkel mogelijk indien de beugel op het
voorste deel van de schijnwerper geplaatst is (zoom).
• als de ophangbeugel op het lamphuis is bevestigd , is het mogelijk
om het voorste deel van het apparaat te oriënteren zodat de
regelknoppen van de zoom op de optimale plaats voor de gebruiker
komen.
1 blokkeerschijf
2 afstandsbus
3 veerrondsel
4 plat rondsel
DIN 127A.
5 dopmoer,DIN 934 M10inox
6 blokkeerhendel
7 beugel
8 geleider
9 bout met ronde kop en
vierkante kraag
10 metalen rondsel,
DIN 125A Ø10

EUROPE 105
Page 6
Lighting Technologies
Advice before Use
• Carefully Read these instructions.
• As soon as the equipment is delivered, open packings and inspect
the equipment carefully.
If you notice any damage, contact immediately the transport
company and register your complaint in due form with mention of
the defects.
Be sure that this equipment left our factory in perfect condition.
• Check if the received equipment is consistent with the delivery
notice and if this delivery notice is consistent with your order.
If it is not, contact immediately your supplier.
General Remarks
This luminaire is a piece of lighting equipment designed for professional
use only in theatres and indoor television or movie studios.
Designed and built in accordance with EN 60950 safety regulations, it
must imperatively be connected to earth by means of its earth wire. It
also complies with the CEI safety regulations (598-1 and 598-2-17
publications).
To prevent any electrical shock, there is no need to open this equipment
when functioning.
Nevertheless:
• Any part or lenses have to be replaced if they are visibly damaged
and their efficiency might be reduced, for example in case of deep
cracks or scratches.
• Lamp must be changed if damaged or distorted by heat.
If internal access is needed for control, service or repair purposes,
always refer to qualified personnel.
In all events, always unplug the power supply cable before opening,
LETHAL VOLTAGE PRESENT INSIDE
It is the user's responsibility to use the luminaire for its intended purpose
and to check the equipment that might be connected to it.
The luminaire can under no circumstances be modified.
ADB will not assume any responsibility in case of damage resulting from
modications made to the luminaire.
This luminaire is a piece of professional equipment designed for easy
and simple use. Nevertheless, always refer to qualified personnel for
any installation or repair work.
Important Remark
Power supply cables and other connections are essential for your
equipment and contribute greatly to a safe and trouble free operation.
• Always hold the plug when disconnecting a cable, never pull the
cable.
• Never use cables or connectors in bad condition, check them
before installation and periodically thereafter.
• Never tie power supply and data cables together.
Beam Shaping Shutters Insertion
Insert shutters
as described
opposite, start
with corners
marked with
«X».
Fitting the Lamp
Type of lamp to use
• GX 9.5 lampholder for both 1 and 1.2 kW lamps.
• Light centre lenght (LCL) shall be 55 mm for a 1 kW lamp and
67 mm for a 1.2 kW lamp.
• The max. diameter for the lamp bulb is 28 mm ; do not use a lamp
with a larger bulb.
Unplug the luminaire power supply cable.
Open the access door to the lamp and position the lamp carrier
back by means of the fine adjustment knob.
Plug the lamp into the socket (GX 9.5 lampholder), close the door
and connect the power supply cable.
Notes:
• This luminaire is set for use with a 1 kW lamp (LCL 55 mm) but it can
be adapted to take a 1.2 kW lamp (LCL 67 mm).
In this case, open the access door to the lamp, remove the
reflector, slide the lampholder out of the upper guides and back into
the lower guides (check that power supply wires are not pinched).
Put the reflector back in its place and close the door.
• For optimal lamp performance, please refer to the manufacturer's
notice.
• The lamp must be changed if damaged or distorted by heat.
Electrical Connection
This luminaire is designed for operating at a nominal voltage of 220-240 V.
It is supplied with a 2 m silicone power supply cable
(3 x 1.5 mm2section) fitted with a high temperature CEE22 receptacle
on the luminaire side.
Use IMPERATIVELY this cable with your luminaire.
For your own safety, make sure the earth wire (yellow-green) is
ALWAYS connected to earth.
Plug the cable into the power supply socket at the back end of the
luminaire. Secure the power plug with the stirrup.

EUROPE 105
Page 7
Lighting Technologies
Vertical Adjustment
On both arms of the yoke, two sets of holes (70 mm apart) allow higher
or lower positioning of the luminaire (a curved yoke is available as an
option).
• Unscrew the two nuts (n°5) with a 17 mm socket or tubular wrench.
• Remove the metal washers (n°4 and n°3).
• Unscrew completely the locking handle (n°6) and remove the
washer (n°10).
• Remove the yoke from the guide blocks by spreading the two arms,
then remove the round-headed screw (n°9).
• Reposition the yoke in the guide blocks corresponding to the
selected height and follow the reversed procedure for re-assembly.
Cleaning the Lenses
After disconnecting from the mains, open the door of the zoom tube
(ref. 11 - page 12).
Clean the lenses with a clean and soft cloth soaked in alcohol.
Cleaning the Mirror and the Back Lenses
• Unplug power supply and open the access door to the lamphouse
(ref. 1 - page 12), remove the reflector,the lamp and the lenses.
• Clean the reflector and the lenses with a clean and soft cloth
soaked in alcohol.
• Mount the lamp, mount and tighten the reflector and the lenses.
Installation
This luminaire can be suspended from a barrel by means of A20, A25,
A30 or DIN 15560-24 hookclamps; it can also be mounted on a stand
(these accessories are available as options).
• Avoid installing the luminaire near inflammable matters.
Minimum distance between luminaire and inflammable matters is
indicated on the identification plate (pt 10 - page 10).
• Stay within the maximum tilt angles allowed as indicated on the
indentification plate (pt. 15 - page 10).
• In accordance with safety regulations, always use a safety cable
run in the anchorage ring.
Accessories
The filterframe cassette is equipped with:
• a slide for a wire mesh safety guard
• two slides for
- 185 x 185 mm (DIN15560) accessories
- 245 x 245 mm for the DN 105 spotlight
• a spring lock
Remark:
The weight of the accessories shall not be more than 25% of the weight
of the luminair.
Gate accessories
The luminaire also features two drop in accessory holders at the gate.
Severall accessories exist for these ( see page 11).
Push the accessory until it snaps into the springs located at the bottom
of the slide.
This safety system avoids accidental fall of iris diaphragm when the
luminaire is in use.
Warning:
For optimum performance, use EXCLUSIVELY the iris diaphragms
designed for the "EUROPE" 1-1,2 kW luminaire range.
Colour Scroller
Hook the mounting plate of the colour scroller onto the upper part of the
filterframe cassette; then hinge down the colour scroller against the
cassette until the spring snaps onto the luminaire.
Use the colour scroller safety cable run in the anchorage ring of the
luminaire.
Longitudinal Adjustment
The yoke can traverse the length of the unit allowing the luminaire to be
balanced in any position.
• Partly unscrew the two nuts (n°5) with a 17 mm socket or tubular
wrench.
• Slide the yoke in the desired position and tighten the nuts.
Zoom Adjustment
• Loosen the two zoom adjustment knobs (ref. 8 - page 12).
• Adjust the lenses for the desired light beam diameter.
• Tighten the two knobs.
Beam Edge Sharpness Fine Adjustment
This luminaire features an adjustment knob (ref. 17 - page 12) allowing
to trim between maximum light output or maximum image definition.
Rotation of the image
Rotation of the projected image as shaped by the shutters or a gobo
can achieved by rotating the lamphouse (including the shutters) around
this axis.
• Loosen the rotation knob (ref. 7 - page 12) and rotate the lamp
house into the desired position. Tighten the knob.
Note :
• Rotation of the projected image is only possible when the yoke is
fixed on the front lens tube.
• if the yoke is fixed on the lamp house, it is then possible to move
the focus controls to a preferred position.
1. locking disk
2. distance tube
3. friction washer
4. DIN 127A washer
5. M10 DIN 934 stainless
steel nut
6. locking handle
7. yoke
8. guide block
9. round-headed square neck
screw
10. DIN 125A Ø10 washer

EUROPE 105
Page 8
Lighting Technologies
Hinweis vor Gebrauch
• Lesen Sie folgenden Anweisungen unbedingt aufmerksam durch.
• Nach Anlieferung des Gerätesöffnen Sie die Verpackung und
untersuchen Sie das Gerät gründlich. Falls Sie irgend einen Fehler
oder Schaden entdecken, benachrichtigen Sie sofort das
Transportunternehmen und beschreiben Sie die Fehler und
Schäden.
• Sie können sicher sein, daß das Gerät unser Werk in einwandfreiem
Zustand verlassen hat.
• Prüfen Sie, ob das gelieferte Gerät dem Lieferschein entspricht,
und ob der Lieferschein Ihrer Bestellung entspricht.
Sollte dies nicht der Fall sein, benachrichtigen Sie umgehend
Ihren Lieferanten
Allgemeine Hinweise
Dieser Scheinwerfer ist Teil einer Reihe von Geräten, die nur für
professionelle Anwendungen in Theatern, beim Fernsehen oder bei
Filmaufnahmen entworfen wurden. Da dieses Gerät entsprechend den
EN 60950 Sicherheitsnormen entworfen und gebaut wurde, muß es
unbedingtmittelsderErdleitunggeerdetwerden.DieseGerätentspricht
ebenfalls den Sicherheitsvorschriften CEI (598-1 / 598-2-17).
UmUnfälleundkörperliche Schäden zu vermeiden (Elektrischer Schock)
darf das Gerät nicht während des Betriebs geöffnet werden.
Des weiteren :
• Sicherheitselemente und Linsen müssen ausgetauscht werden,
wenn sie sichtbare Schäden aufweisen, die sie in ihrer Funktion
beeinträchtigen können, wie zum Beispiel Kratzer oder Risse.
• Die Lampe muß ausgetauscht werden, wenn sie beschädigt wurde
oder der Glühfaden durch Überhitzung verformt ist.
Falls es des Eingriffs im Inneren des Gerätes bedarf-, zur Wartung
Kontrolle oder Reparatur-, wenden Sie sich immer an Fachpersonal. In
jedem Fall ziehen Sie immer den Stecker der Stromzufuhr bevor Sie das
Gerät öffnen.
IMINNEREN DES GERÄTES BEFINDET
SICH LEBENSGEFÄHRLICHE SPANNUNG
Der Anwender is da für verantwortlich, das Gerät nur für den
vorgesehenen Zweck zu verwenden und die Geräte zu prüfen, die an
dem Scheinwerfer angeschlossen werden.
Der Scheinwerfer darf unter keinen Umständen modifiziert oder
umgebaut werden. ADB wird keine Verantwortung für Schäden
übernehmen, denen eine Modifikation oder ein Umbau des
Scheinwerfers zugrunde liegt.
Dieser Scheinwerfer ist ein professionelles Gerät, das für den
bedienungsfreundlichen Gebrauch entworfen wurde. Dennoch sollten
Sie sich bei jeder Reparatur und bei jeder Montage an Fachpersonal
wenden.
Wichtiger Hinweis :
Stromzufuhr und Anschlußleitungen sind wichtig für die einwandfreie
Funktion und Sicherheit Ihres Gerätes.
• VerwendenSieimmerdenStecker,wennSieeineLeitungentfernen
wollen und ziehen Sie niemals an der Leitung selbst.
• Verwenden Sie niemals Leitungen oder Verbindungen, die in
schlechtem Zustand sind und prüfen sie deren Zustand bei jeder
Installation, beziehungsweise in regelmäßigen Abständen wenn
der Scheinwerfer fest installiert ist.
• Befestigen Sie niemals Stromzufuhr- und Datenleitungen zusammen.
Einschieben der Blendenschieber zur Gestaltung
der Form des Lichtbündels
Schieben Sie die
Blendenschieber
entsprechend der
Beschreibung ein
und mit den
Ecken, die mit «X»
gekennzeichnet
sind, zuerst.
Lampenbestückung
Typ der zu verwendenden Lampe
• GX 9.5 Fassung sowohl für 1 kW als auch für 1,2 kW Lampen.
• Die Höhe des Zentrums der Lichtquelle (HCL) ist 55 mm bei der
1 kW Lampe und 67 mm bei der 1,2 kW Lampe.
• Dermax. Durchmesser der Lampe beträgt 28 mm ; bitte verwenden
Sie keine Lampen mit einem größeren Lampenkolben.
Ziehen Sie den Stecker des Scheinwerfers.
Öffnen Sie die Zugangsklappe zur Fassung der Lampe und setzen
Sie die Fassung mittels der Feinregulierschraube gegen den
Anschlag. Setzen Sie die Lampe in die Fassung ein (GX 9.5
Fassung),verschließenSie die Zugangsklappe wieder und schließen
Sie den Scheinwerfer an.
Hinweise:
• Der Scheinwerfer ist ab Werk für 1 kW Lampen ausgelegt,
(HCL 55 mm), kann jedoch auch angepasst werden, um 1,2 kW
Lampen (HCL 67 mm) aufzunehmen.
HierfürziehenSieden Stecker, öffnen die Zugangsklappe, entfernen
den Spiegel, ziehen den Fassungsträger aus den Führungsnuten
und stecken Sie den Fassungsträger in die tiefer liegenden Nuten
ein. Setzen Sie den Spiegel wieder ein und schließen Sie die
Zugangsklappe.
• Die optimalen Betriebsbedingungen der Lampen ersehen Sie aus
den Herstellerangaben. Schließen Sie das Gerät an.
• Die Lampe muß ausgetauscht werden, wenn sie beschädigt wurde
oder der Glühfaden durch Überhitzung verformt ist.
Elektrischer Anschluß
Dieser Scheinwerfer ist für eine Nennspannung von 220V - 240V
ausgelegt (Frequenz 50 / 60 Hz).
Das Gerät wird mit einer 2 m langen Silikonanschlußleitung
(3 x 1,5 mm2 Querschnitt) geliefert und enthält eine hoch
temperaturresistente (CEE22) Buchse an der Rückseite.
Verwenden Sie UNBEDINGT diese Leitung für Ihren Scheinwerfer.
Prüfen Sie zu Ihrer eigenen Sicherheit ob die Erdleitung (gelb - grün)
auch wirklich IMMER an der Erdungsklemme angeschlossen ist.
Stecken Sie die Leitung in die Buchse an der Rückseite des
Scheinwerfers. Sichern Sie die Leitung mittels des Federsbügels.

EUROPE 105
Page 9
Lighting Technologies
Vertikale Ausrichtung
An beiden Seiten des Befestigungsbügels sind zwei Lochpaare (Abstand
70 mm) angebracht, die so eine höhere und eine tiefere Montage des
Scheinwerfers erlauben (ein gekröpfter Bügel ist wahlweise erhältlich).
• Lösen Sie die zwei Verschraubungen (Nr.5) mit Hilfe eines 17er
Schlüssels oder einer Ratsche.
• Entfernen Sie die Unterlegscheiben (Nr.3 und 4).
• Entfernen Sie den Verriegelungsgriff (Nr.6) und die Unterlegscheibe,
(Nr.10).
• EntfernenSiedenBefestigungsbügel,indem SiediebeidenSeitenarme
auseinanderbiegen. Danach entfernen Sie die Schraube mit rundem
Kopf (Nr. 9).
• Setzen Sie den Bügel in der gewünschten Position auf und folgen Sie
für den Zusammenbau der Vorgehensweise in umgekehrter
Reihenfolge.
Reinigung der Linsen
Nachdem Sie die Stromzufuhr unterbrochen haben, öffnen Sie die
KlapptürdesZoomtubus und reinigen SiedieLinsen mit einem sauberen,
weichen Tuch, das mit Alkohol getränkt ist.
Reinigung der hinteren Linsen und des Spiegels
• Nachdem Sie die Stromzufuhr unterbrochen haben, öffnen Sie die
Zugangsklappe und entfernen Sie Spiegel und Lampe. Lösen Sie die
Rändelschraube (nur um eine Umdrehung) und ziehen Sie das
Linsensystem des Kondensors aus der Gehäuseöffnung.
• Reinigen Sie die Linsen und den Spiegel mit einem sauberen,
weichen Tuch, das mit Alkohol getränkt ist. Achten Sie beim
Einsetzen des gereinigten Linsensystems darauf, daß die beiden
Krallen des Trägerbleches wieder in die Standbuchsen des
Gehäuses gleiten. Ziehen Sie die Rändelschraube gut fest.
• Setzen Sie die Lampe wieder ein, setzen Sie den Spiegel wieder ein
und befestigen Sie ihn.
Befestigung
Dieser Scheinwerfer kann an einer Stange aufgehängt werden (mittels
A20, A25, A30 oder DIN 15560-24 Befestigungshaken), kann aber
auch auf einem Stativ montiert werden (Diese ist als als Zubehör
erhältlicht).
• Vermeiden Sie es, den Scheinwerfer in der Nähe von brennbaren
Gegenständen aufzustellen. Der Mindestabstand zwischen dem
Scheinwerfer und brennbaren Gegenständen ist auf dem
Typenschild angegeben, (Pt.10 - Seite 10).
• Bleiben Sie innerhalb der zulässigen Neigungswinkel, (Siehe
Typenschlid Pt.15 - Seite 10).
• Verwenden Sie entsprechend den Vorschriften immer ein
Sicherheitsseil, das an der Befestigungsöse festgemacht ist.
Zubehör
Der Farbfilterkassette ist ausgestattet mit:
• Aufnahme für Gitterschutz
• zwei Einschübe
- 185 x 185 mm für (DIN15560) Zubehör
- 245 x 245 mm für die DN105 Scheinwerfer
• einer Schnappverriegelung
Hinweis :
Die Farbfilterkassette ist für den Einsatz von Zubehör mit einen Masse
von bis zu 25% der Masse des Scheinwerfers vorgesehen.
Einschubzubehör
Dieser Scheinwerfer kann mit versehiedenem Zubehör (Siehe Seite 11)
ausgestatted werden. Schieben Sie das Zubehör in den Einschub, so
daßdieFedernimunterenBereich des Einschubschlitzes einschnappen
können. Dieses System verhindert, daß die Blende versehentlich
herausfällt, wenn der Scheinwerfer in Betrieb ist.
Achtung
Für die optimale Ausnutzung des Scheinwerfers verwenden Sie
AUSSCHLIESSLICH Blenden, die für Europa 1 kW bis 1,2 kW vorgesehen
sind.
Farbwechsler
Verhaken Sie die beiden oberen Ecken des Farbwechslers in dem
vorderen Filtereinschubrahmen und schwenken Sie den Farbwechsler
nach unten, um die untere Feder einschnappen zu lassen.
Befestigen Sie das Sicherheitsseil des Farbwechslers an der
Befestigungsöse des Scheinwerfers.
Horizontale Ausrichtung
DerBügel kann über die gesamte Länge des Scheinwerfers verschoben
werden und erlaubt so die Montage in jeder beliebigen Position.
• Lösen Sie die zwei Verschraubungen (Nr.5) mit Hilfe eines 17er
Schlüssels oder einer Ratsche.
• Setzen Sie den Bügel in der gewünschten Position auf und ziehen
Sie die Schrauben an.
Einstellung des Zooms
• Lösen Sie die beiden Einstellhebel (Ref.8 - Seite 12) für den Zoom.
• Verschieben Sie die Linsen so, daß Sie den gewünschten
Öffnungswinkel des Lichtbündels erhalten.
• Ziehen Sie die beiden Griffe fest.
Feineinstellung für die Abbildungsschärfe des
Lichtbündels
Der Scheinwerfer hat eine Feinregelung (Ref.17 - Seite 12), die es
erlaubt, zwischen maximaler Lichtstärke und maximaler Lichtstrahl-
schärfe zu variieren.
Die Drehung des Lampengehäuses
Um die Ausrichtung des durch Blendenschieber oder Gobos geformten
Lichtstrahls zu ermöglichen kann das Lampengehäuse mitsamt den
Blendenschieber gegenüber dem Zoomtubus gedreht werden (360°).
• Lösen Sie die Klemmschraube (Ref.7 - Seite 12), und drehen Sie
das Lampengehäuse bis das Bild ausgerichtet ist. Ziehen Sie
Klemmschraube wieder an.
Bemerkung:
• Das Ausrichten des projezierten Bildes ist nur möglich, wenn der
Befestigungsbügel am Zoomgehäuse angebracht ist.
• Wenn der Bügel am Gehäuse befestigt ist, ist es möglich die
Bedienungsknöpfe des Zoomlinsen in die gewünschte Position zu
bringen.
1. Bremsscheibe
2. Distanzhülse
3. Unterlegscheibe
4. Unterlegscheibe DIN 127A
5. Hutmutter M10 DIN 934
6. Handgriff
7. Bügel
8. Gleitstück
9. Schloßschraube
10. Unterlegscheibe DIN 125A
Ø10

EUROPE 105
Page 10
Lighting Technologies
La plaque signalétique, placée latéralement sur l'appareil , reprend les
informations suivantes :
1 type du projecteur
2 angles de champ en degrés
3 symbole conforme aux prescriptions de la commission internationale
de l’éclairage CIE indiquantant le type du projecteur
4 numéro de code
5 numéro de série
6 tension nominale d’alimentation en V
7 puissance maximale de la lampe en W
8 températureambiante maximale (en °C) admissible pour un
fonctionnement normal
9 poids du projecteur sans lampe et sans accessoires, en kg
10 symbole indicant la distance minimale (en m) entre matières
inflammables et toute surface externe du projecteur (pour prévenir
l’inflammation des matières inflammables à partir de 80°C)
11 type de socquet pour la lampe à utiliser
12 courant maximal admissible en A
13 indice de protection contre la pénétration des poussières et de
l’humidité selon le code IP (International Protection)
14 température maximale de la surface externe du projecteur en
fonctionnement de régime
15 inclinaison maximum autorisée du projecteur
16 température maximale (en °C) à laquelle sera soumis l’isolement des
câbles d’alimentation
17 indication du haut du luminaire
18 marque d’origine
The indentification plate located on one side of the luminaire contains
the following information :
1 luminaire type designation
2 field angles in degrees
3 symbol indicating type of luminaire in accordance with CIE
regulations
4 code number
5 serial number
6 rated power supply voltage in V
7 maximum wattage (in W) of the lamp
8 maximum permissible ambient temperature (in °C) for normal
operation
9 weight without lamp and accessories (in kg)
10 symbol indicating minimum distance (in m) between inflammable
matters and any external part of the luminaire to prevent ignition
of inflammable matters from 80°C up
11 lampholder type
12 maximum permissible current in A
13 resistance luminaire IP (International Protection) protection index
defining to dust and humidity
14 maximum temperature (in °C) of the luminaire housing during
normal operation
15 maximum tilt of luminaire allowed 0°position
16 maximum temperature (in °C) to which the supply cable will be
submitted
17 indication of the luminaire's top side
18 brand name
Das Typenschild, das auf der Seite des Scheinwerfers angebracht
ist, enthält folgende Informationen:
1 Typenbezeichnung Scheinwerfers
2 Öffnungswinkel in Grad
3 Symbol zur Kennzeichnung des Scheinwerfertyps in Übereinstimmung
mit den Bestimmungen der CIE
4 Code des Modells
5 Seriennummer
6 Betriebsspannung (V)
7 Höchste zulässige Leistung der Lampe (W)
8 Maximale zulässige Umgebungstemperatur in °C für den normalen
Betrieb
9 Gewicht ohne Lampe und Zubehör
10 Symbol zur Kennzeichnung des minimalen Abstandes zwischen
entflammbaren Gegenständen und jeder der Außenflächen des
Gerätes in Metern (um das Entflammen brennbarer Gegenstände bei
> 80°C zu vermeiden)
11 Typ des Sockels der Lampe
12 Höchster zulässiger Strom in A
13 IP Schutzgrad (International Protection), der sich auf die
Widerstandsfähigkeit des Scheinwerfers gegen Staub und
Feuchtigkeit bezieht.
14 Höchste Temperatur des Gehäuses des Scheinwerfers bei normalem
Betrieb
15 Höchste mögliche Schwenkung des Scheinwerfers in Bezug zum 0°
Winkel
16 Höchste Temperatur in °C, der die Anschlußleitung ausgesetzt wird
17 Informationen über die Orientierung des Scheinwerfers (Oben/Unten)
18 Markenname
De identificatieplaat die zich aan de zijkant van de schijnwerper
bevindt, vermeldt de volgende gegevens :
1 type van de schijnwerper
2 openingshoek
3 symbool overeenkomstig de voorschriften van de IEC dat het
gebruikte lenstype symboliseert
4 codenummer
5 serienummer
6 nominale voedingsspanning in V
7 maximumvermogen van de lamp in W
8 maximum toegelaten omgevingstemperatuur in °C om een
normale werking van de schijnwerper te verzekeren
9 gewicht in kilogram van de schijnwerper zonder lamp en zonder
accessoires
10 minimumafstand tot ontvlambare stoffen in meter t.o.v. gelijk
welk extern oppervlak van de schijnwerper (om het ontvlammen
van brandbare stoffen te voorkomen 80 °C)
11 type van de gebruikte lamphouder
12 maximum toegelaten stroom in A
13 beschermingsindex IP in verband met de weerstand van de
schijnwerper tegen stof en vochtigheid
14 maximale temperatuur in °C van de behuizing bij normale
werking
15 maximaal toegelaten inclinatie in graden t.o.v. de 0°stand
16 maximale temperatuur in C waaraan de isolatie van de
voedingskabel mag onderworper worden
17 aanduiding van de bovenkant van de schijnwerper
18 merknaam

EUROPE 105
Page 11
Lighting Technologies
Accessoires Toebehoren Accessories Zubehör
GR / 185 (185 x 185 mm)
GR / 245 (245 x 245 mm)
OR1 / 80 / BO (Ø 80)
SP/GO (size A or B)
CL1 - CL2 (Ø 185 or Ø 245 mm)
Porte-filtre en métal
Metalen filterhouder
Metal filter frame
Metallfilterrahmen
Crochet de fixation
Ophanghaak
Hook clamp
Rohrhaken
Crochet de fixation
Ophanghaak
Hook clamp
Rohrhaken
PFM / 185 (185 x 185 mm)
PFM / 245 (245 x 245 mm)
A20 [for Ø 35 to Ø 50 mm tube]
A25 [for Ø 35 to Ø 50 mm tube]
Câble de sécurité
Veiligheidskabel
Safety cable
Sicherheitsseil
Crochet de fixation
Ophanghaak
Hook clamp
Rohrhaken
A30 [for Ø 45 to Ø 60 mm tube]
CAS 120 (1,2 m)
Grillage de protection
Beschermingsrooster
Wire mesh safety guard
Schutzgitter
Obturateur à iris
Irisdiafragma
Iris diaphragm
Irisblende
Support gobo
Gobo houder
Gobo holder
Gobohalter
Cône lumière
Strooilichtbegrenzer
Light beam cone
Lichtblendtubus
Lyre courbe
Haakse beugel
Slanted yoke
Gekröpfter Bügel
OR / 75 (Ø 75) and OR / 80 (Ø 80)
Obturateur à iris avec coup de noir
Irisdiafragma met black-out
Iris diaphragm with black-out
Irisblende mit Black-out
LC/1

EUROPE 105
Page 12
Lighting Technologies
1 porte d'accès à la lampe
2 poignée de blocage de lyre
3 anneau d’accrochage pour câble de sécurité
4 glissière de la lyre
5 plaque signalétique
6 écrou de positionnement de la lyre
7 levier de blocage du corps en rotation
8 boutons de réglage du zoom
9 couteaux
10 lyre
11 porte d'accès aux lentilles du zoom
12 ressort de retenue des accessoires
13 cassette porte-accessoires
14 poignée de d'orientation
15 étrier de verrouillage de la fiche d’alimentation
16 prise d’alimentation
17 bouton pour le réglage fin de la netteté de l' image
1 Zugang zur Lampenaufnahme
2 Verriegelung
3 Befestigungsöse zur Befestigung des Sicherheitsseils
4 Längsgerichteter Schieber zur Einstellung
5 Typenschild
6 Einstellmutter für den Befestigungsbügel
7 Klemmschraube
8 Einstellhebel für den Zoom
9 Blendenschieber
10 Befestigungsbügel
11 Zugang für die Zoomlinse
12 Schnappverriegelung für Zubehör
13 Kassettenrahmen für Filter
14 Griff
15 Federbügel für den Stromzufuhrstecker
16 Steckdose für den Anschlußstecker
17 Knopf für die Feineinstellung der Abbildungsschärfe
1 deur van het lamphuis
2 tilthendel
3 bevestigingsoog voor de veiligheidskabel
4 geleiding voor de beugel
5 identificatieplaat
6 regelmoer voor de overlangse regeling
7 knop voor vergrendeling van de rotatie
8 zoom regelknop
9 afsnijders
10 beugel
11 deur van de zoom
12 beveiligingsveer voor toebehoren
13 filtercassette
14 handvat
15 borgveer van de voedingsstekker
16 voedingsstopkontakt
17 fijnregelknop voor de beeldscherpte
1
2
3
9
10
13
12
11
4
5
6
7
816 17
14 15
1 access door to lamp house
2 tilt locking handle
3 anchorage ring for safety cable
4 yoke runner
5 identification plate
6 yoke fixation nut
7 rotation locking knob
8 zoom adjustment knobs
9 beam shaping shutters
10 yoke
11 access door to zoom lenses
12 spring lock for accessories
13 filter frame cassette
14 handle
15 stirrup for power supply plug
16 power supply socket
17 knob for Flood/Spot adjustment

EUROPE 105
Page 13
Lighting Technologies
Lampes halogènes Halogeenlampen Halogen lamps Halogen Lampen
Durée de vie en h
Levensduur in u
Life expectancy in h
Lebensdauer in h
T°couleur en K
Kleur T°in K
Colour T°in K
Farbtemperatur in K
Douille
Lampvoet
Lampholder
Fassung
Hauteur de centre lumineux
Filamentcentrumhoogte
Height of filament center
Lichtschwerpunkt
ANSI / LIF-code
200
3 200
GX 9,5
55
FAV/CP70
1000 W
200
3 200
GX 9,5
67
…/CP90
400
3000
GX 9,5
67
FWS/T29
1200 W
750
3000
GX 9,5
55
FWP/T19
Pièces de rechange Ref. Spare parts
Wisselstukken Ref. Ersatzteile
• Câble de 2 m (2 x 1,5 + 1,5 mm2) avec prise CEE 22
• Prise type CEE 22 HT°
• Kit douille GX 9.5
• Lentille condenseur asphérique Ø 68 mm
• Lentille PC Ø 89 mm (RC 70.4)
• Lentille PC d'entrée 1
- pour DS et DN Ø 114.3 mm (RC 150)
- pour DW et DVW Ø 114.3 mm (RC 163)
- pour DSN Ø 114.3 mm (RC 216)
• Lentille PC d'entrée 2
- pour DVW Ø 114.3 mm (RC 150)
- pour DW Ø 114.3 mm (RC 216)
• Lentille PC de sortie 1
- pour DVW Ø 114.3 mm (RC 163)
- pour DW et DS Ø 152,4 mm (RC 163)
- pour DSN Ø 152,4 mm (RC 190)
- pour DN Ø 203 mm (RC 245)
• Lentille PC de sortie 2
- pour DVW Ø 114.3 mm (RC 150)
• Jeu de 4 couteaux
C.DECOUPE
CEE22/PLUG/ HT°
KIT/GX 9,5/D1
LDOC68
PC89/RC70,4
PC114,3/RC 150
PC114,3/RC163
PC114,3/RC216
PC114,3/RC 150
PC114,3/RC 216
PC114,3/RC 163
PC152,4/RC163
PC152,4/RC190
PC203/RC245
PC114,3/RC 150
CM/D 104-204
• 2 m (2 x 1,5 + 1,5 mm2) power supply cable with CEE 22 plug
• CEE 22 plug HT°
• GX 9.5 lampholder kit
• Ø 68 mm aspheric condenser lens
• Ø␣ 89 mm PC lens (RC 70.4)
• PC rear lens 1
- for DS and DN Ø 114.3 mm (RC 150)
- for DW and DVW Ø 114.3 mm (RC 163)
- for DSN Ø 114.3 mm (RC 216)
• PC rear lens 2
- for DVW Ø 114.3 mm (RC 150)
- for DW Ø 114.3 mm (RC 216)
• PC front lens 1
- for DVW Ø 114.3 mm (RC 163)
- for DW and DS Ø 152,4 mm (RC 163)
- for DSN Ø 152,4 mm (RC 190)
- for DN Ø 203 mm (RC 245)
• PC front lens 2
- for DVW Ø 114.3 mm (RC 150)
• Set of 4 beam shaping shutters
• 2 m Silikon-Anschlußkabel (2 x 1,5 + 1,5 mm2)
mit CEE 22-Kupplung ohne Stecker
• CEE 22- HT°Kupplung
• GX 9.5 Lampensockel Montagesatz
• Aspärische Kondensorlinse Ø 68 mm (plan)
• Plankonvexe Zwischenlinse Ø 89 mm (RC 70.4)
• Plankonvexe Eintrittslinse 1
- für DS und DN Ø 114.3 mm (RC 150)
- für DW und DVW Ø 114.3 mm (RC 163)
- für DSN Ø 114.3 mm (RC 216)
• Plankonvexe Eintrittslinse 2
- für DVW Ø 114.3 mm (RC 150)
- für DW Ø 114.3 mm (RC 216)
• Plankonvexe Austrittslinse 1
- für DVW Ø 114.3 mm (RC 163)
- für DW und DS Ø 152,4 mm (RC 163)
- für DSN Ø 152,4 mm (RC 190)
- für DN Ø 203 mm (RC 245)
• Plankonvexe Austrittslinse 2
- für DVW Ø 114.3 mm (RC 150)
• Satz von 4 Blendenschiebern
C.DECOUPE
CEE22/PLUG/ HT°
KIT/GX 9,5/D1
LDOC68
PC89/RC70,4
PC114,3/RC 150
PC114,3/RC163
PC114,3/RC216
PC114,3/RC 150
PC114,3/RC 216
PC114,3/RC 163
PC152,4/RC163
PC152,4/RC190
PC203/RC245
PC114,3/RC 150
CM/D 104-204
• 2 m voedingskabel (2 x 1,5 + 1,5 mm2),
met CEE 22 HT°contrastekker
• CEE 22HT°contrastekker
• Kit lamphouder GX 9.5
• Aspherische lens 68 mm
• Midden PC lens 89 mm (RC 70.4)
• Intredende PC lens 1
- voor DS en DN Ø 114.3 mm (RC 150)
- voor DW en DVW Ø 114.3 mm (RC 163)
- voor DSN Ø 114.3 mm (RC 216)
• Intredende PC lens 2
- voor DVW Ø 114.3 mm (RC 150)
- voorDW Ø 114.3 mm (RC 216)
• Uittredende PC lens 1
- voor DVW Ø 114.3 mm (RC 163)
- voor DW en DS Ø 152,4 mm (RC 163)
- voor DSN Ø 152,4 mm (RC 190)
- voor DN Ø 203 mm (RC 245)
• Uittredende PC lens 2
- voor DVW Ø 114.3 mm (RC 150)
• Set van 4 afsnïjders

EUROPE 105
Page 14
Lighting Technologies
DVW 105 DW 105
38°- 57°15°- 38°
Photometric Data
(Typical Values)
Photometric Data
(Typical Values)
Lamp : 220V, 3200K, biplane 1000 W / 26,000 lm
Lamp : 220V, 3200K, biplane 1200 W / 30,000 lm
Minimum Angle : 15°
Throw distance (m) 2.5 5 7.5 10 12.5 15 17.5 20
Beam Ø (m) 0.7 1.3 2 2.6 3.3 3.9 4.6 5.3
Light level (lux) 32640 8160 3630 2040 1300 910 670 510
Maximum Angle : 38°
Throw distance (m) 2.5 5 7.5 10 12.5 15 17.5 20
Beam Ø (m) 1.7 3.4 5.2 6.9 8.6 10.3 12.1 13.8
Light level (lux) 8500 2120 940 530 340 240 170 130
Minimum Angle : 15°
Throw distance (m) 2.5 5 7.5 10 12.5 15 17.5 20
Beam Ø (m) 0.7 1.3 2 2.6 3.3 3.9 4.6 5.3
Light level (lux) 27200 6800 3020 1700 1090 760 560 425
Maximum Angle : 38°
Throw distance (m) 2.5 5 7.5 10 12.5 15 17.5 20
Beam Ø (m) 1.7 3.4 5.2 6.9 8.6 10.3 12.1 13.8
Light level (lux) 6720 1680 750 420 270 190 137 105
Max
Min
Min
Max
Lamp : 220V, 3200K, biplane 1000 W /26,000 lm
Lamp : 220V, 3200K, biplane 1200 W / 30,000 lm
Minimum Angle : 38°
Throw distance (m) 1.5 3 4.5 6 7.5 9 10.5 12
Beam Ø (m) 1 2.1 3.1 4.1 5.2 6.2 7.2 8.3
Light level (lux) 22222 5556 2469 1389 889 617 454 347
Maximum Angle : 57°
Throw distance (m) 1.5 3 4.5 6 7.5 9 10.5 12
Beam Ø (m) 1.6 3.3 4.9 6.5 8.1 9.8 11.4 13
Light level (lux) 11556 2889 1284 722 462 321 236 181
Minimum Angle : 38°
Throw distance (m) 1.5 3 4.5 6 7.5 9 10.5 12
Beam Ø (m) 1 2.1 3.1 4.1 5.2 6.2 7.2 8.3
Light level (lux) 18222 4556 2025 1139 729 506 372 285
Maximum Angle : 57°
Throw distance (m) 1.5 3 4.5 6 7.5 9 10.5 12
Beam Ø (m) 1.6 3.3 4.9 6.5 8.1 9.8 11.4 13
Light level (lux) 8889 2222 988 556 356 247 181 139
Max
Min
Min
Max

EUROPE 105
Page 15
Lighting Technologies
11°- 23°
DSN 105DS 105
15°- 31°
Photometric Data
(Typical Values)
Photometric Data
(Typical Values)
Lamp : 220V, 3200K, biplane 1000 W / 26,000 lm
Lamp : 220V, 3200K, biplane 1200 W / 30,000 lm
Minimum Angle : 15°
Throw distance (m) 2.5 5 7.5 10 12.5 15 17.5 20
Beam Ø (m) 0.7 1.3 2 2.6 3.3 4 4.6 5.3
Light level (lux) 41600 10400 4620 2600 1660 1160 850 650
Maximum Angle : 31°
Throw distance (m) 2.5 5 7.5 10 12.5 15 17.5 20
Beam Ø (m) 1.4 2.8 4.2 5.6 6.9 8.3 9.7 11
Light level (lux) 14400 3600 1600 900 580 400 295 225
Minimum Angle : 15°
Throw distance (m) 2.5 5 7.5 10 12.5 15 17.5 20
Beam Ø (m) 0.7 1.3 2 2.6 3.3 4 4.6 5.3
Light level (lux) 33280 8320 3700 2080 1330 925 680 520
Maximum Angle : 31°
Throw distance (m) 2.5 5 7.5 10 12.5 15 17.5 20
Beam Ø (m) 1.4 2.8 4.2 5.6 6.9 8.3 9.7 11
Light level (lux) 12000 3000 1330 750 480 330 245 190
Lamp : 220V, 3200K, biplane 1000 W/ 26,000 lm
Lamp : 220V, 3200K, biplane 1200 W / 30,000 lm
Minimum Angle : 11°
Throw distance (m) 6 9 12 15 18 21 24 27
Beam Ø (m) 1.2 1.7 2.3 2.9 3.5 4 4.6 5.2
Light level (lux) 9720 4320 2430 1560 1080 790 600 480
Maximum Angle : 23°
Throw distance (m) 6 9 12 15 18 21 24 27
Beam Ø (m) 2.4 3.7 4.9 6.1 7.3 8.5 9.8 11
Light level (lux) 3940 1750 990 630 440 320 250 196
Minimum Angle : 11°
Throw distance (m) 6 9 12 15 18 21 24 27
Beam Ø (m) 1.2 1.7 2.3 2.9 3.5 4 4.6 5.2
Light level (lux) 7440 3310 1860 1190 830 610 465 370
Maximum Angle : 23°
Throw distance (m) 6 9 12 15 18 21 24 27
Beam Ø (m) 2.4 3.7 4.9 6.1 7.3 8.5 9.8 11
Light level (lux) 3330 1480 830 530 370 270 210 165
Max
Min
Min
Max
Max
Min
Min
Max

EUROPE 105
Page 16
Lighting Technologies
DN 105
9°- 20°
Photometric Data
(Typical Values)
Max
Min
Min
Max
Lamp : 220V, 3200K, biplane 1000 W / 26,000 lm
Lamp : 220V, 3200K, biplane 1200 W / 30,000 lm
Minimum Angle : 9°
Throw distance (m) 6 9 12 15 18 21 24 27
Beam Ø (m) 0.9 1.4 1.9 2.4 2.8 3.3 3.8 4.25
Light level (lux) 16670 7410 4170 2670 1850 1360 1040 820
Maximum Angle : 20°
Throw distance (m) 6 9 12 15 18 21 24 27
Beam Ø (m) 2.1 3.2 4.3 5.3 6.35 7.4 8.5 9.5
Light level (lux) 4720 2100 1180 760 525 385 295 230
Minimum Angle : 9°
Throw distance (m) 6 9 12 15 18 21 24 27
Beam Ø (m) 0.9 1.4 1.9 2.4 2.8 3.3 3.8 4.25
Light level (lux) 12220 5430 3060 1960 1360 1000 760 600
Maximum Angle : 20°
Throw distance (m) 6 9 12 15 18 21 24 27
Beam Ø (m) 2.1 3.2 4.3 5.3 6.35 7.4 8.5 9.5
Light level (lux) 3610 1605 900 580 400 295 230 180
ADB - Your Partner for Light ISO 9001 : 2000 certified
Belgium N.V. ADB-TTV Technologies S.A.
(Group Headquarters) Leuvensesteenweg 585, B-1930 Zaventem
Tel : [phone], Fax : [phone], E-Mail : [email protected]
Deutschland ADB GmbH Dieselstraße 4, D-63165 Mühlheim am Main
Tel : [phone], Fax : [phone], E-Mail : [email protected]
France ADB S.A.S. Sales office: 168/170, boulevard Camélinat F-92240 Malakoff
Tel : [phone], Fax : [phone], E-Mail : [email protected]
Factory & group logistics centre: Zone industrielle Rouvroy F-02100 Saint-Quentin
Tel : [phone], Fax : [phone], E-Mail : [email protected]
M-5150-4L-03h
Lighting Technologies
Subject to modifications
www.adblighting.com
