Adeunis RF LoRaWAN COMFORT CO2 User manual

Adeunis
283 rue Louis Néel - Parc Technologique Pré Roux
38920 CROLLES - France
www.adeunis.com
LoRaWAN COMFORT CO2
Transceiver Temperature & Humidity & CO2
Guide utilisateur / User Guide
Version 1.1.1

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
2 Page of 69
FR
NEW DOCUMENTATION / NOUVELLE DOCUMENTATION
USER GUIDE
TECHNICAL REFER-
ENCE MANUAL
INSTALLATION GUIDE
• Dedicated to a product
• Cautions & electrical warnings
• Declaration of conformity
• Product functionalities and modes
• Casing dimensions
• Characteristics (casing and electrical)
• LED explanations
• Specific wiring on terminal blocks
• Dedicated to a product
• Registers content
• Frame explanations (uplink and downlink)
• For all adeunis® products
• Configuration of the products
• Installation and fixing
• Start-up of the products
• Opening and closing the case
• Replace battery
ENGLISH
• Dédié à un produit
• Contenu des registres
• Explication des trames (uplink et downlink)
• Pour tous les produits adeunis®
• Configuration des produits
• Installation et fixation
• Démarrage des produits
• Ouvrir et fermer les boîtiers
• Remplacer la batterie
FRANÇAIS
• Dédié à un produit
• Recommandations et avertissements électriques
• Déclaration de conformité
• Fonctionnalités et modes du produit
• Dimensions du boitier
• Caractéristiques (boitier et électrique)
• Explication des LED
• Câblage sur bornier spécifique au produit

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
3 Page of 69
FR
Préambule / Preamble / Präambel / Preambolo / Preámbulo
• Ce guide décrit les fonctionnalités du produit adeunis®. Il explique les modes de fonctionnement du produit et
la manière de le confi gurer.
• This guide describes the functionalities of the product adeunis®. It explains its functionnments and how to
confi gure it.
• Dieser Leitfaden beschreibt die Funktionalität des Produktes adeunis®. Er erklärt die Betriebsfunktionen des
Produktes und die Art und Weise, um es zu konfi gurieren.
• Questa guida descrive la funzionalità del prodotto adeunis®. Questo spiega come funziona il prodotto e come
confi gurarlo.
• Esta guía describe las funcionalidades del producto adeunis®. En él se explican los modos de funcionamiento
del producto y cómo confi gurarlo.
• Aucun extrait de ce document ne pourra être reproduit ou transmis (sous format électronique ou papier, ou
par photocopie) sans l’accord d’adeunis®. Ce document pourra être modifi é sans préavis. Toutes les marques
citées dans ce guide font l’objet d’un droit de propriété intellectuelle.
• No part of this document may be reproduced or transmitted (in electronic or paper, or photocopying) without
the agreement adeunis®. This document may be changed without notice. All trademarks mentioned in this
guide are the subject of intellectual property rights. adeunis®.
• Kein Teil dieses Dokuments darf reproduziert oder übertragen werden (in elektronischer oder Papierform oder
Fotokopie) ohne die Zustimmung adeunis®. Dieses Dokument darf ohne vorherige Ankündigung geändert wer-
den. Alle Marken in diesem Handbuch erwähnt werden, sind Gegenstand des geistigen Eigentums.
• Nessuna parte di questo documento può essere riprodotta o trasmessa (in fotocopie elettronico o cartaceo, o),
senza il consenso adeunis®. Questo documento può essere modifi cato senza preavviso. Tutti i marchi citati in
questa guida sono oggetto di diritti di proprietà intellettuale.
• Ninguna parte de este documento puede ser reproducida o transmitida (en formato electrónico, en papel, o
fotocopias) sin el acuerdo adeunis®. Este documento puede ser modifi cado sin previo aviso. Todas las marcas
comerciales mencionadas en esta guía son objeto de los derechos de propiedad intelectual.
Adeunis
283, rue Louis Néel
38920 Crolles
France
Web www.adeunis.com

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
4 Page of 69
FR
TABLE DES MATIÈRES / TABLE OF CONTENT
NEW DOCUMENTATION / NOUVELLE DOCUMENTATION 2
FRANÇAIS 6
INFORMATIONS PRODUITS ET RÉGLEMENTAIRES 7
1. PRÉSENTATION DU PRODUIT 12
1.1. Description générale 12
1.2. Encombrement 13
1.3. Carte électronique 13
1.4. Spécifications Techniques 14
1.4.1 Caractéristiques générales 14
1.4.2 Autonomie 14
1.4.3 Interfaces d’entrée digitale 15
1.4.4 Caractéristiques des capteurs intégrés 16
2. FONCTIONNEMENT DU PRODUIT 17
2.1. Modes de fonctionnement 17
2.1.1 Mode PARC 17
2.1.2 Mode COMMANDE 17
2.1.3 Mode PRODUCTION 17
2.1.4 Gestion de la batterie faible 17
2.2. Phase de JOIN 18
2.2.1 Phase de JOIN au démarrage et paramétrage 18
2.2.2 Relancer un join à distance 18
2.3. Test réseau au démarrage 18
2.4. Calibration et entretien du capteur CO2 19
2.4.1 Entretien du capteur CO2 19
2.4.2 Calibration automatique du capteur CO2 19
2.4.3 Calibration manuelle du capteur CO2 20
2.5. Indicateur visuel pour la concentration CO2 21
2.6. Période d’extinction des fonctions principales (blackout) 22
2.7. Modes de transmission 23
2.7.1 Transmission périodique avec ou sans historique 26
2.7.2 Transmission périodique avec redondance 27
2.7.3 Transmission sur dépassement de seuil Température et Humidité 28
2.7.4 Transmission sur dépassement de seuil CO2 30
2.7.5 Transmission sur dépassement de seuil avec répétition de l’alarme 31
2.8. Transmission d’une trame journalière 32
2.9. Alarme Bouton 33
2.10. Alarme entrée TOR 33
2.11. Horodatage des données 34
2.12. Fonctionnement des LEDs 35
3. REGISTRES ET TRAMES 36
4. CONFIGURATION ET INSTALLATION 36
4.1. Configuration et installation de l’émetteur 36
4.2. Câblage de l’entrée TOR via bornier 36
4.3. Préconisations installation du capteur 37
5. HISTORIQUE DU DOCUMENT 37

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
5 Page of 69
FR
ENGLISH 38
PRODUCTS AND REGULATORY INFORMATION 39
1. DEVICE OVERVIEW 44
1.1. General description 44
1.2. Dimensions 45
1.3. Circuit board 45
1.4. Technical specifications 46
1.4.1 General characteristics 46
1.4.2 Autonomy 46
1.4.3 Digital inputs interfaces 47
1.4.4 Characteristics of integrated sensors 48
2. DEVICE OPERATION 49
2.1. Operating modes 49
2.1.1 PARK mode 49
2.1.2 COMMAND mode 49
2.1.3 PRODUCTION mode 49
2.1.4 Low battery management 49
2.2. JOIN phase 50
2.2.1 Start-up of the product, JOIN process and configuration 50
2.2.2 Launch a JOIN process remotely 50
2.3. Network quality test 50
2.4. Maintenance and calibration of the CO2 sensor 51
2.4.1 Maintenance of the device 51
2.4.2 Automatic calibration 51
2.4.3 Manual calibration 52
2.5. Visual indicator for CO2 concentration 53
2.6. Blackout period of the main functions 54
2.7. Transmission modes 55
2.7.1 Periodic transmission with redundancy 59
2.7.2 Sending on exceeding threshold 60
2.7.3 Transmission on exceeding CO2 concentration threshold 62
2.7.4 Transmission on overpassed threshold and alarm repetition 63
2.8. Daily frame transmission 64
2.9. Button alarm 65
2.10. Alarm on the digital input 65
2.11. Timestamp of the frame 66
2.12. Operation of the LEDs 67
3. REGISTERS AND FRAMES 68
4. CONFIGURATION AND INSTALLATION 68
4.1. Wiring the Digital Input via the terminal block 68
4.2. Sensor installation recommendations 69
5. HISTORY OF THE DOCUMENT 69

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
6 Page of 69
FR
FRANÇAIS

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
7 Page of 69
FR
INFORMATIONS PRODUITS ET RÉGLEMENTAIRES
Information document
Titre LoRaWAN COMFORT CO2 - Guide utilisateur
Sous-titre /
Type de document Guide utilisateur
Version 1.1.1
Ce document s’applique aux produits suivants :
Nom Référence Version firmware
LoRaWAN COMFORT CO2 ARF8373AB Version RTU : V02.00.02
Version APP : V02.03.00
AVERTISSEMENT
Ce document et l’utilisation de toute information qu’il contient, est soumis à l’acceptation des termes et conditions
Adeunis.
Adeunis ne donne aucune garantie sur l’exactitude ou l’exhaustivité du contenu de ce document et se réserve le droit
d’apporter des modifi cations aux spécifi cations et descriptions de produit à tout moment sans préavis.
Adeunis se réserve tous les droits sur ce document et les informations qu’il contient. La reproduction, l’utilisation ou
la divulgation à des tiers sans autorisation expresse est strictement interdite. Copyright © 2016, adeunis®.
adeunis® est une marque déposée dans les pays de l’UE et autres.
SUPPORT TECHNIQUE
Site web
Notre site Web contient de nombreuses informations utiles : informations sur les produits et accessoires, guides
d’utilisation, logiciel de confi guration et de documents techniques qui peuvent être accessibles 24h/24.
Contact
Si vous avez des problèmes techniques ou ne pouvez pas trouver les informations requises dans les documents four-
nis, contactez notre support technique via notre site Web, rubrique « Support Technique ». Cela permet de s’assurer
que votre demande soit traitée le plus rapidement possible.
Informations utiles lorsque vous contactez notre support technique
Lorsque vous contactez le support technique merci de vous munir des informations suivantes :
• Type de produit
• Version du fi rmware (par exemple V1.0.0)
• Description claire de votre question ou de votre problème
• Vos coordonnées complètes

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
8 Page of 69
FR
Déclaration UE de Conformité
Nous
Adeunis
283 rue LOUIS NEEL
38920 Crolles, France
04.76.92.01.62
www.adeunis.com
Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant :
Modèle produit : COMFORT CO2 LoRaWAN
Références : ARF8373A
Objet de la déclaration :
L’objet de la déclaration décrit ci-dessus est conforme à la législation d’harmonisation de l’Union
applicable :
Directive 2014/53/UE (RED)
Les normes harmonisées et les spécifications techniques suivantes ont été appliquées :
Titre : Date du standard/spécification
EN 300 220-2 V3.2.1 2018/06
EN 301 489-1 V2.2.3 2019/11
EN 301 489-3 V2.1.1 2019/03
EN 62368-1 2014
EN 62311 2008
10 mai 2021 Monnet Emmanuel, Responsable Certification

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
9 Page of 69
FR
INTRODUCTION
Tous les droits de ce manuel sont la propriété exclusive de adeunis®. Tous droits réservés. La copie de ce manuel
(sans l’autorisation écrite du propriétaire) par impression, copie, enregistrement ou par tout autre moyen, la traduc-
tion de ce manuel (complète ou partielle) pour toute autre langue, y compris tous les langages de programmation,
en utilisant n’importe quel dispositif électrique, mécanique, magnétique, optique, manuel ou autres méthodes, est
interdite.
adeunis® se réserve le droit de modifi er les spécifi cations techniques ou des fonctions de ses produits, ou de cesser
la fabrication de l’un de ses produits, ou d’interrompre le support technique de l’un de ses produits, sans aucune
notifi cation écrite et demande expresse de ses clients, et de s’assurer que les informations à leur disposition sont
valables.
Les logiciels de confi gurations et programmes adeunis® sont disponibles gratuitement dans une version non modi-
fi able. adeunis® ne peut accorder aucune garantie, y compris des garanties sur l’adéquation et l’applicabilité à un
certain type d’applications. Dans aucun cas le fabricant, ou le distributeur d’un programme adeunis®, ne peut être
tenu pour responsable pour tous les dommages éventuels causés par l’utilisation dû dit programme. Les noms des
programmes ainsi que tous les droits d’auteur relatifs aux programmes sont la propriété exclusive de adeunis®. Tout
transfert, octroi de licences à un tiers, crédit-bail, location, transport, copie, édition, traduction, modifi cation dans
un autre langage de programmation ou d’ingénierie inversée (retro-ingénierie) est interdit sans l’autorisation écrite
et le consentement de adeunis®.
Adeunis
283, rue Louis Néel
38920 Crolles
France

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
10 Page of 69
FR
RECOMMANDATIONS ENVIRONNEMENTALES
Tous les matériaux d’emballage superfl us ont été supprimés. Nous avons fait notre possible afi n que l’emballage soit
facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et poly-
éthylène (sachets, feuille de protection en mousse). Votre appareil est composé de matériaux pouvant être recyclés
et réutilisés s’il est démonté par une fi rme spécialisée. Veuillez observer les règlements locaux sur la manière de
vous débarrasser des anciens matériaux d’emballage, des piles usagées et de votre ancien appareil.
AVERTISSEMENTS
Valables pour les produits cités dans la déclaration de conformité.
Lire les instructions dans le manuel.
La sécurité procurée par ce produit n’est assurée que pour un usage conforme à sa destination.
La maintenance ne peut être eff ectuée que par du personnel qualifi é.
Risque d’explosion si la batterie est remplacée par un type incorrecte.
Attention, ne pas installer l’équipement près d’une source de chaleur ou près d’une source d’humidité.
Attention, lorsque l’équipement est ouvert, ne pas réaliser d’opérations autres que celles prévues dans cette
notice.
Attention : ne pas ouvrir le produit, risque de choc électrique.
Attention : pour votre sécurité, il est impératif qu’avant toute intervention technique sur l’équipement
celui-ci soit mis hors tension.
Attention : pour votre sécurité, le circuit d’alimentation du produit doit être de type TBTS (très basse ten-
sion de sécurité) et doit être des sources à puissance limitée.
Ce symbole sur le produit ou sur son emballage indique l’utilisation d’un tension continue (DC).
Il faut que le produit soit muni d’un dispositif de sectionnement pour pouvoir couper l’alimentation. Celui-ci doit être
proche de l’équipement.
Tout branchement électrique du produit doit être muni d’un dispositif de protection contre les surcharges et les
courts-circuits.
Attention : lorsque l’antenne est installée à l’extérieur, il est impératif de connecter l’écran du câble à la
terre du bâtiment. Il est recommandé d’utiliser une protection contre la foudre. Le kit de protection choisi doit per-
mettre une mise à la terre du câble coaxial (ex : parafoudre coaxial avec mise à la terre du câble à diff érents endroits
au niveau de l’antenne en bas du pylône et à l’entrée, ou juste avant de pénétrer dans le local).

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
11 Page of 69
FR
RECOMMANDATIONS D’USAGE
• Avant d’utiliser le système, vérifi ez si la tension d’alimentation fi gurant dans son manuel d’utilisation corres-
pond à votre source. Dans la négative, consultez votre fournisseur.
• Placez l’appareil contre une surface plane, ferme et stable.
• L’appareil doit être installé à un emplacement suffi samment ventilé pour écarter tout risque d’échauff ement
interne et il ne doit pas être couvert avec des objets tels que journaux, nappes, rideaux, etc.
• L’antenne de l’appareil doit être dégagée et distante de toute matière conductrice de plus de 10 cm.
• L’appareil ne doit jamais être exposé à des sources de chaleur, telles que des appareils de chauff age.
• Ne pas placer l’appareil à proximité d’objets enfl ammés telles que des bougies allumées, chalumeaux, etc.
• L’appareil ne doit pas être exposé à des agents chimiques agressifs ou solvants susceptibles d’altérer la
matière plastique ou de corroder les éléments métalliques.
Élimination des déchets par les utilisateurs dans les ménages privés au sein de l’Union Européenne
Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec vos autres
ordures ménagères. Au lieu de cela, il est de votre responsabilité de vous débarrasser de vos déchets en les appor-
tant à un point de collecte désigné pour le recyclage des appareils électriques et électroniques. La collecte et le
recyclage séparés de vos déchets au moment de l’élimination contribueront à conserver les ressources naturelles
et à garantir un recyclage respectueux de l’environnement et de la santé humaine. Pour plus d’informations sur le
centre de recyclage le plus proche de votre domicile, contactez la mairie la plus proche, le service d’élimination des
ordures ménagères ou le magasin où vous avez acheté le produit.
Jeter les batteries suivant les instructions d’usages. Lors du changement des batteries, le produit doit être
proprement et correctement remonté.
IMPORTANT pour la Suisse : l’annexe 4.10 du standard SR 814.013 doit être appliquée pour les batteries

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
12 Page of 69
FR
1. PRÉSENTATION DU PRODUIT
Description :
• Le LoRaWAN COMFORT CO2 d’adeunis® est un émetteur radio prêt à l’emploi permettant la mesure de la température, de l’humidité
ambiante et du Dioxyde de Carbone (CO2).
• Ce produit répond aux besoins des utilisateurs de monitorer la température, l’humidité et la qualité de l’air de leurs bâtiments via un
réseau LPWAN.
• Le produit émet les données périodiquement ou sur dépassement de seuils haut ou bas.
• Le produit a également un bouton permettant le démarrage, la calibration du produit, ainsi que la détection d’un ou plusieurs
évènements (appuis bouton) et l’envoi d’une trame associée.
• Le produit a également une entrée contact sec permettant de coupler un capteur afin de compléter ses fonctions (ex : détection d’ouver-
ture de porte, détection d’eau..)
• Les fonctions principales du produit peuvent être désactivées pendant une période donnée en heure (ex : éteindre les fonctions la nuit).
• La configuration de l’émetteur est accessible par l’utilisateur en local via un port micro-USB ou à distance via le réseau LoRaWAN,
permettant notamment le paramétrage de la périodicité, des modes de transmission ou encore des seuils d’alarme.
• Le LoRaWAN COMFORT CO2 est alimenté par un pack double-pile interne changeable.
• Le produit est compatible avec la plateforme de Device Management KARE d’adeunis® et le service KARE+.
NOTE IMPORTANTE 1 : le LoRaWAN COMFORT CO2 est livré par défaut avec une configuration OTAA, permettant à l’utilisateur de déclarer
son produit auprès d’un opérateur LoRaWAN.
Le démarrage du LoRaWAN COMFORT CO2 se fait à l’aide du bouton sur le côté du boitier ou de l’IoT Configurator.
Composition du package
Le produit est livré dans un package carton contenant les éléments suivants :
Face avant, face arrière, carte électronique et pack double pile ER18505H-2
2 vis CBLZ 3.5x 19mm, 2 chevilles SX5 Fischer
1.1. Description générale
Bouton de démarrage, calibration
et bouton connecté
2 emplacements vis de fixation
Ouverture du boitier
Emplacement passage
fils pour bornier (TOR)
LEDs

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
13 Page of 69
FR
1.2. Encombrement
Valeurs en millimètres
1.3. Carte électronique
40 61
111
Port USB pour configuration
produit
Module RF
Protocole LoRaWAN
Antenne interne
Borniers
Capteur CO2 NDIR
Pack double-pile

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
14 Page of 69
FR
1.4. Spécifications Techniques
1.4.1 Caractéristiques générales
Paramètres Valeur
Tension d’alimentation 3.6V nominal
Alimentation Double Pack-Pile FANSO Li-SOCl2 échangeable - ER18505H-2
Température de fonctionnement 0°C / +50°C
Plage d’humidité tolérée 0 / 85 %RH (sans condensation)
Dimensions 111 x 61 x 40 mm
Poids 146 g
Boîtier IP20
Zone LoRaWAN EU 863-870 MHz
Spécification LoRaWAN 1.0.2
Puissance d’émission max 14 dBm
Sensibilité SF12 -136 dBm
Port applicatif (downlink) 1
Dérive journalière horodatage entre [-10°C et 60°C] < 3 secondes par jour
1.4.2 Autonomie
Condition d’utilisation Fréquence de l’envoi Nombre de
trames par jour
Autonomie avec
LEDs* (années)
Autonomie sans
LEDs (années)
SF7 SF12 SF7 SF12
Stockage produit avant
utilisation : 1 an maxi-
mum.
Calculs effectués à une
température de 25°C en
intérieur avec le bouton
activé et l’entrée TOR
désactivée
Toutes les 10 minutes 144 9.9 2.3 >10 2.7
Toutes les 15 minutes 96 >10 3.2 >10 3.9
Toutes les 20 minutes 72 >10 3.9 >10 5.1
Toutes les 30 minutes 48 >10 5.0 >10 7.3
Toutes les heures 24 >10 7.0 >10 >10
Toutes les 2 heures 12 >10 8.8 >10 >10
Toutes les 4 heures 6 >10 >10 >10 >10
Toutes les 8 heures 3 >10 >10 >10 >10
Toutes les 12 heures 2 >10 >10 >10 >10
Toutes les 24 heures 1 >10 >10 >10 >10
Les valeurs ci-dessus sont des estimations faites dans certaines conditions d’utilisation et d’environnement (25°C en intérieur et 1 an de stoc-
kage). Elles ne représentent en aucun cas un engagement de la part d’Adeunis.
*Pour le calcul avec LEDs activées: la LED Verte s’allume toutes les 10 min (70% du temps), la LED Orange toutes les 4 min (20% du temps) et
la LED Rouge toutes les 2 min (10% du temps). Si un changement de la configuration des LEDs est effectué l’autonomie sera alors impactée.

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
15 Page of 69
FR
1.4.3 Interfaces d’entrée digitale
Le schéma de principe des interfaces d’entrée digitale est le suivant :
Caractéristiques électriques Unité
Tension absolue minimale d’entrée - 0,7 Vp
Tension absolue maximale d’entrée +50 Vp
Tension recommandée minimale d’entrée 0 Vp
Tension recommandée maximale d’entrée +24 Vp
Résistance d’entrée équivalente 500 kΩ
Fréquence d’entrée 10 Hz
Consommation de courant niveau d’entrée HAUT (>1.5Vp) 0 µA
Consommation de courant niveau d’entrée BAS (<0.7Vp) 6 µA
Un état prolongé au-delà des min/max endommagera le produit.
Entrée
Protection d’entrée

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
16 Page of 69
FR
1.4.4 Caractéristiques des capteurs intégrés
Caractéristiques Unité
Température
Plage -20/+60
°CPrécision typique +/- 0.2 entre [0-60°C]
+/- 0.6 entre [-20-0°C]
Résolution +/- 0.015 à 25°C
Dérive précision max
à long terme <0.03 °C/An
Humidité
Plage 10 - 90 % RH (humidité
relative dans
l’air, applicable
entre [0-60]°C)
Précision +/- 2 à 25°C
Résolution 0.01 à 25°c
Dérive précision max
à long terme <0.25 à 25°C %RH/An
CO2
Technologie NDIR (infrarouge non-dispersif)
Température de
fonctionnement 0 - 50 °C
Plage de précision 400 - 5 000 ppm
Précision* +/- (30 + 3%) ppm
Résolution 1 ppm
Stabilité en fonction
de la pression +/- 1.6 %/kPa
* La précision est assurée par > 90% des capteurs après l’étalonnage. La précision indiquée
est conservée uniquement si les fonctions de calibration manuel sont appliquées régulière-
ment ou si la calibration automatique est activée. Pour un fonctionnement correct de l’algo-
rithme d’étalonnage automatique sur le terrain, le capteur doit être exposé à l’air dit «frais»
avec une concentration de CO2 de 400 ppm régulièrement (se référer au paragraphe sur la
calibration et l’entretien du capteur).

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
17 Page of 69
FR
MODE PARC
MODE PRODUCTION
MODE COMMANDE
Envoi commande
sur lien série
Appui long sur le
bouton (5 sec)
2. FONCTIONNEMENT DU PRODUIT
2.1. Modes de fonctionnement
Le produit dispose de plusieurs modes de fonctionnement :
2.1.1 Mode PARC
Le produit est livré en mode PARC, il est alors en veille et sa consommation est minimale. La sortie du mode PARC s’effectue par l’appui sur le
bouton latérale du capteur pendant une durée supérieur à 5 secondes. La LED verte s’allume pour signifier la détection de l’appui bouton et
clignote ensuite rapidement pendant la phase de démarrage du produit.
Le dispositif effectue sa calibration au démarrage et envoie ensuite ses trames de configuration et de données.
2.1.2 Mode COMMANDE
Ce mode permet de configurer les registres du produit.
Pour entrer dans ce mode, il faut brancher un câble sur le port micro-usb du produit et utiliser l’IoT Configurator ou entrer en mode commande
par une commande AT. La sortie du mode COMMANDE se fait par la fonction déconnexion de l’IoT Configurator, la commande ATO ou par le
débranchement du câble USB. Le produit retournera alors dans son précédent mode, c’est-à-dire PARC ou PRODUCTION.
2.1.3 Mode PRODUCTION
Ce mode permet de faire fonctionner le produit dans son utilisation finale.
2.1.4 Gestion de la batterie faible
Lorsque le produit détecte que la pile n’est pas en capacité de délivrer l’énergie nécessaire à une émission (températures extrêmes ou fin de vie
de pile) alors il attend d’être en capacité d’émettre. S’il détecte que le délai engendré est supérieur à 1 minute alors il informe l’utilisateur via
l’alarme «Batterie Faible» dans l’octet de statut de chacune des trames envoyées par la suite.
ÉTEINT
(plus de batterie)
Remplacement de la
pile
Envoi information
de batterie faible
Auto adaptation
(cf Gestion de la
batterie faible)
Le produit doit
envoyer une
trame
Le produit
attend d’être
en capacité
d’émettre
Le produit
envoie sa trame
Délai inférieur
à 1 minute ?
L’alarme
«Batterie faible»
apparaît dans
l’octet de statut
Batterie
nécessaire à
l’envoi de la
trame
?
oui oui
non non
L’alarme batterie faible s’éteint automatiquement lorsque la pile est changée ou lorsque les conditions de température sont favorables au bon
fonctionnement de la pile.

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
18 Page of 69
FR
2.2. Phase de JOIN
2.2.1 Phase de JOIN au démarrage et paramétrage
Par défaut le produit effectue une phase de JOIN à son démarrage (lors du passage en mode PRODUCTION, lors de l’appui bouton ou en sortie
du mode COMMANDE).
Par défaut le produit effectue 10 essais successifs, en cas d’échec une temporisation de 12h est lancée et le produit essaie de nouveau 10 fois.
Ceci de manière infinie tant que l’accroche n’est pas effectuée.
Il est possible de venir paramétrer cette phase de JOIN à travers l’IoT Configurator.
Vous pouvez choisir :
• le nombre d’essais à effectuer pour chaque tentative,
• le délai maximum entre chaque tentative,
• le facteur de pondération, utilisé pour réduire le délai entre les premières tentatives.
Registres concernés par cette configuration :
• S312 : Délai maximum entre 2 tentatives de JOIN
• S313 : Facteur de pondération pour les tentatives initiales de JOIN
• S314 : Nombre d’essais pour chaque tentative de JOIN
Exemple :
Registre Codage de
la valeur
Valeur Résultat
S312 0x3840 14400 Le délai entre chaque tentative est de 4 heures.
S313 0x04 4 Le facteur de pondération indique que la première tentative sera espacée de 1 heure avec la suivante et
qu’ensuite ce délai va augmenter jusqu’à la valeur indiquée par le registre S312 soit 4 heures.
S314 0x0F 15 Chaque tentative est composée de 15 essais successifs
2.2.2 Relancer un join à distance
La trame de downlink (0x48) permet d’envoyer une commande au produit lui indiquant de redémarrer au bout d’un temps déterminé (doit être
indiqué dans la trame).
Cette fonction de redémarrage permet de relancer un JOIN à distance ce qui peut être utile lors d’un changement d’opérateur par exemple ou
suite à la mise à jour d’une Gateway.
Pour connaître le contenu de la trame 0x48 se référer au Technical Reference Manual (TRM) du produit.
2.3. Test réseau au démarrage
Lors de la phase de JOIN, si le produit est configuré en Class A OTA, il effectue un test réseau en échangeant des informations avec la gateway
(algorithme breveté). Lorsque le test est en cours, les LED verte et rouge sont allumées en même temps pendant 10 à 20 secondes.
Le résultat du test réseau est donné à l’installateur du produit environ 20 secondes maximum après le «JOIN ACCEPT» grâce aux LED visibles à
travers la semelle (résultat fixe pendant 10 secondes).
L’installateur peut donc prendre connaissance de cette information et potentiellement déplacer le transmetteur à un emplacement où le produit
est mieux perçu par le réseau.
De plus, le produit enverra directement les trames qui suivent le test radio dans le meilleur SF déterminé par le test.

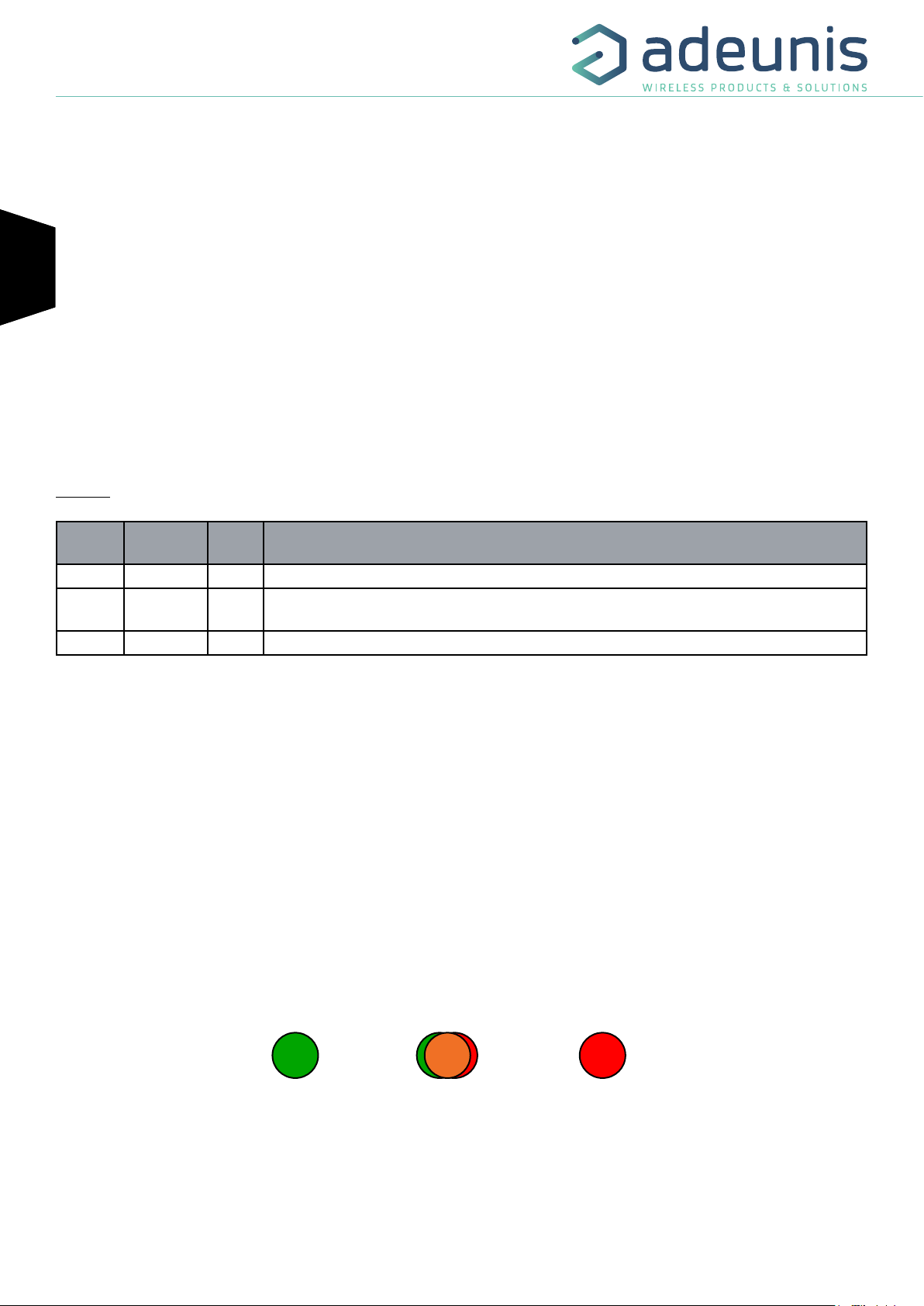

Qualité radio bonne
SF7 ou SF8
Qualité radio moyenne
Autres SF et
link margin > 6
Qualité radio mauvaise
Autres SF et
link margin <= 6

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
19 Page of 69
FR
2.4. Calibration et entretien du capteur CO2
2.4.1 Entretien du capteur CO2
Le capteur LoRaWAN COMFORT CO2 ne nécessite aucun entretien si les critères de calibration suivants sont respectés :
Calibration automatique activée et zone ventilée régulièrement
OU
Calibration manuelle effectuée au minimum tous les 6 mois à l’air dit «frais» soit un équivalent 400 ppm (en extérieur à l’abris du vent et du
soleil ou dans une pièce ventilée/aérée pendant 20 minutes consécutives minimum ).
Pour information, lors de la calibration, les LEDs verte, orange et rouge se suivent doucement puis lorsque la calibration est terminée la même
séquence est effectuée plus rapidement.
IMPORTANT : Cette calibration doit être désactivée si l’usage du bâtiment ne permet pas d’obtenir régulièrement des
valeurs minimum proches de l’air dit «frais» à savoir (400 ppm par défaut). C’est le cas notamment des bâtiments utilisés
24h/24h. Dans ce cas, l’utilisateur doit impérativement utiliser la calibration manuelle.
NOTE : La calibration automatique est désactivée si une période d’extinction des fonctions principales a été activée (S324).
Calibration en cours :
Les 3 leds clignotent successi-
vement toutes les 5 secondes
pendant environ 10 minutes
Calibration terminée :
Les leds clignotent succes-
sivement 5 fois toutes les
secondes
2.4.2 Calibration automatique du capteur CO2
IMPORTANT : La calibration automatique est activée par défaut dans le capteur et s’effectue de façon continue et cyclique
sur une fenêtre de 8 jours sans aucune intervention de la part de l’utilisateur.
La période de 8 jours est prévue pour permettre au capteur d’être soumis au moins une à plusieurs fois à de l’air dit «frais». C’est à dire obtenir
des mesures de CO2 lors d’une faible occupation de la zone observée, ou lors d’une période de faible émission ou de forte aération/ventilation
de la pièce. Ainsi le capteur peut comparer la plus basse valeurs observée sur cette période à la valeur de référence et étalonner le capteur si
besoin.
Si nécessaire, cette période peut être étendue à 2 semaines ou 1 mois par configuration (registre S356).
Pour éviter une éventuelle calibration du capteur avec une valeur basse erronée (lié à une dérive importante ou un phénomène de variation du
signal non voulu), l’algorithme de calibration automatique embarqué contient des limites qui l’empêcheront de modifier la valeur de référence si
l’écart est trop important vis à vis de celle-ci. Dans ce contexte, il se peut que le cycle d’auto-étalonnage soit légèrement allongé.
Exemple d’une salle de réunion :
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1050
1100
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1050
1100 Jour 1 Jour 2 Jour 3 Jour 4 Jour 5 Jour 6 Jour 7 Jour 8
Auto-étalonnage
Valeur la plus
basse observée

FR
LoRaWAN COMFORT CO2 - Guide utilisateur / User guide version V1.1.1
20 Page of 69
FR
2.4.3.02 Via downlink
L’utilisateur peut lancer une calibration manuelle via downlink avec la possibilité d’utiliser la valeur de référence du capteur (400 ppm par
défaut) ou une valeur au choix et la possibilité de paramétrer une date (format EPOCH 2013) à laquelle appliquer la calibration si l’horodatage
est activé. Cette calibration dure environ 10 minutes et doit être effectuée dans une pièce sans présence humaine avec de l’air frais.
Envoi d’une trame
Calibration avec
valeur de référence
Oui
Non
Attente du délai si
précisé dans la trame
Réception d’une trame
0x1A
Horodatage
activé ?
Cette fonctionnalité de calibration à distance peut être utilisée lorsque la calibration automa-
tique est désactivée et que le mainteneur ou le gestionnaire du bâtiment sait que la zone du
capteur est exceptionnellement inoccupée pendant une longue période.
NOTE : pour envoyer une trame avec horodate il est important de connaître la configuration
du produit afin de savoir si celui-ci est configuré en UTC (par défaut) ou si l’utilisateur l’a
configuré en heure locale.
Ouvrir les fenêtres au moins 10
à 20 minutes avant la calibration
et toute la durée de celle-ci
Appuyer sur le bouton pendant
5 secondes (LED verte allumée)
Interdire la présence pendant la
durée de la calibration
Attendre 10 minutes avant de
rentrer de nouveau dans la zone
2.4.3 Calibration manuelle du capteur CO2
La calibration manuelle permet à l’utilisateur de calibrer le capteur lorsqu’il le souhaite.
Pour se faire 2 options :
• Appuyer 5 secondes sur le bouton latéral du capteur
• Envoyer une trame descendante au capteur
2.4.3.01 Calibration via appui bouton
Pour lancer une calibration manuelle via le bouton :
