Adeunis RF Sigfox BREATH User manual

Adeunis
283 rue Louis Néel - Parc Technologique Pré Roux
38920 CROLLES - France
www.adeunis.com
Sigfox BREATH
Transceiver PM1, PM2.5, PM10 and TVOC
Guide utilisateur / User Guide
Version 1.0.0

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
2 Page of 52
FR
NEW DOCUMENTATION / NOUVELLE DOCUMENTATION
USER GUIDE
TECHNICAL REFER-
ENCE MANUAL
INSTALLATION GUIDE
• Dedicated to a product
• Cautions & electrical warnings
• Declaration of conformity
• Product functionalities and modes
• Casing dimensions
• Characteristics (casing and electrical)
• LED explanations
• Specific wiring on terminal blocks
• Dedicated to a product
• Registers content
• Frame explanations (uplink and downlink)
• For all adeunis® products
• Configuration of the products
• Installation and fixing
• Start-up of the products
• Opening and closing the case
• Replace battery
ENGLISH
• Dédié à un produit
• Contenu des registres
• Explication des trames (uplink et downlink)
• Pour tous les produits adeunis®
• Configuration des produits
• Installation et fixation
• Démarrage des produits
• Ouvrir et fermer les boîtiers
• Remplacer la batterie
FRANÇAIS
• Dédié à un produit
• Recommandations et avertissements électriques
• Déclaration de conformité
• Fonctionnalités et modes du produit
• Dimensions du boitier
• Caractéristiques (boitier et électrique)
• Explication des LED
• Câblage sur bornier spécifique au produit

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
3 Page of 52
FR
Préambule / Preamble / Präambel / Preambolo / Preámbulo
• Ce guide décrit les fonctionnalités du produit adeunis®. Il explique les modes de fonctionnement du produit et
la manière de le confi gurer.
• This guide describes the functionalities of the product adeunis®. It explains its functionnments and how to
confi gure it.
• Dieser Leitfaden beschreibt die Funktionalität des Produktes adeunis®. Er erklärt die Betriebsfunktionen des
Produktes und die Art und Weise, um es zu konfi gurieren.
• Questa guida descrive la funzionalità del prodotto adeunis®. Questo spiega come funziona il prodotto e come
confi gurarlo.
• Esta guía describe las funcionalidades del producto adeunis®. En él se explican los modos de funcionamiento
del producto y cómo confi gurarlo.
• Aucun extrait de ce document ne pourra être reproduit ou transmis (sous format électronique ou papier, ou
par photocopie) sans l’accord d’adeunis®. Ce document pourra être modifi é sans préavis. Toutes les marques
citées dans ce guide font l’objet d’un droit de propriété intellectuelle.
• No part of this document may be reproduced or transmitted (in electronic or paper, or photocopying) without
the agreement adeunis®. This document may be changed without notice. All trademarks mentioned in this
guide are the subject of intellectual property rights. adeunis®.
• Kein Teil dieses Dokuments darf reproduziert oder übertragen werden (in elektronischer oder Papierform oder
Fotokopie) ohne die Zustimmung adeunis®. Dieses Dokument darf ohne vorherige Ankündigung geändert wer-
den. Alle Marken in diesem Handbuch erwähnt werden, sind Gegenstand des geistigen Eigentums.
• Nessuna parte di questo documento può essere riprodotta o trasmessa (in fotocopie elettronico o cartaceo, o),
senza il consenso adeunis®. Questo documento può essere modifi cato senza preavviso. Tutti i marchi citati in
questa guida sono oggetto di diritti di proprietà intellettuale.
• Ninguna parte de este documento puede ser reproducida o transmitida (en formato electrónico, en papel, o
fotocopias) sin el acuerdo adeunis®. Este documento puede ser modifi cado sin previo aviso. Todas las marcas
comerciales mencionadas en esta guía son objeto de los derechos de propiedad intelectual.
Adeunis
283, rue Louis Néel
38920 Crolles
France
Web www.adeunis.com

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
4 Page of 52
FR
TABLE DES MATIÈRES / TABLE OF CONTENT
NEW DOCUMENTATION / NOUVELLE DOCUMENTATION 2
FRANÇAIS 6
INFORMATIONS PRODUITS ET RÉGLEMENTAIRES 7
1. PRÉSENTATION DU PRODUIT 12
1.1. Description générale 12
1.2. Encombrement 13
1.3. Carte électronique 13
1.4. Spécifications Techniques 14
1.4.1 Caractéristiques générales 14
1.4.2 Interfaces d’entrée digitale 15
1.4.3 Caractéristiques de l’alimentation électrique 16
1.4.4 Caractéristiques des capteurs intégrés 16
2. FONCTIONNEMENT DU PRODUIT 17
2.1. Modes de fonctionnement 17
2.1.1 Mode PARC 17
2.1.2 Mode COMMANDE 17
2.1.3 Mode PRODUCTION 17
2.2. Indicateur visuel pour la concentration de PM2.5 18
2.3. Modes de transmission 19
2.3.1 Transmission périodique 22
2.3.2 Transmission sur dépassement de seuil 23
2.3.3 Transmission sur dépassement de seuil avec répétition de l’alarme 24
2.4. Transmission d’une trame journalière 25
2.5. Alarme Bouton 25
2.6. Alarme entrée TOR 26
2.7. Fonctionnement des LEDs 27
3. REGISTRES ET TRAMES 28
4. CONFIGURATION ET INSTALLATION 28
4.1. Configuration et installation de l’émetteur 28
4.2. Câblage de l’entrée TOR via bornier 28
4.3. Préconisations installation du capteur 29
5. HISTORIQUE DU DOCUMENT 29

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
5 Page of 52
FR
ENGLISH 30
PRODUCTS AND REGULATORY INFORMATION 31
1. PRODUCT PRESENTATION 35
1.1. General description 35
1.2. Dimensions 36
1.3. Circuit board 36
1.4. Technical specifications 37
1.4.1 General characteristics 37
1.4.2 Digital inputs interfaces 38
1.4.3 Characteristics of external supply 39
1.4.4 Characteristics of integrated sensors 39
2. DEVICE OPERATIONS 40
2.1. Operating modes 40
2.1.1 PARK mode 40
2.1.2 COMMAND mode 40
2.1.3 PRODUCTION mode 40
2.2. LED indicator for PM2.5 concentration 41
2.3. Transmission modes 42
2.3.1 Periodical transmission 45
2.3.2 Transmission on overpass threshold 46
2.3.3 Transmission on overpassed threshold with alarm repetition 47
2.4. Daily frame transmission 48
2.5. Button alarm 48
2.6. Digital input alarm 49
2.7. Operating LEDs 50
3. REGISTER AND FRAMES 51
4. CONFIGURATION AND INSTALLATION 51
4.1. Configuration and installation of the device 51
4.2. Wiring the digital input through the terminal block 51
4.3. Installation requirements for the device 52
5. HISTORY 52

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
6 Page of 52
FR
FRANÇAIS

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
7 Page of 52
FR
INFORMATIONS PRODUITS ET RÉGLEMENTAIRES
Information document
Titre Sigfox BREATH - Guide utilisateur
Sous-titre /
Type de document Guide utilisateur
Version 1.0.0
Ce document s’applique aux produits suivants :
Nom Référence Version firmware
Sigfox BREATH ARF8377CA Version RTU :V02.00.01
Version APP : V02.04.00
AVERTISSEMENT
Ce document et l’utilisation de toute information qu’il contient, est soumis à l’acceptation des termes et conditions
Adeunis.
Adeunis ne donne aucune garantie sur l’exactitude ou l’exhaustivité du contenu de ce document et se réserve le droit
d’apporter des modifi cations aux spécifi cations et descriptions de produit à tout moment sans préavis.
Adeunis se réserve tous les droits sur ce document et les informations qu’il contient. La reproduction, l’utilisation ou
la divulgation à des tiers sans autorisation expresse est strictement interdite. Copyright © 2016, adeunis®.
adeunis® est une marque déposée dans les pays de l’UE et autres.
SUPPORT TECHNIQUE
Site web
Notre site Web contient de nombreuses informations utiles : informations sur les produits et accessoires, guides
d’utilisation, logiciel de confi guration et de documents techniques qui peuvent être accessibles 24h/24.
Contact
Si vous avez des problèmes techniques ou ne pouvez pas trouver les informations requises dans les documents four-
nis, contactez notre support technique via notre site Web, rubrique « Support Technique ». Cela permet de s’assurer
que votre demande soit traitée le plus rapidement possible.
Informations utiles lorsque vous contactez notre support technique
Lorsque vous contactez le support technique merci de vous munir des informations suivantes :
• Type de produit
• Version du fi rmware (par exemple V1.0.0)
• Description claire de votre question ou de votre problème
• Vos coordonnées complètes

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
8 Page of 52
FR
Déclaration UE de Conformité
Nous
Adeunis
283 rue LOUIS NEEL
38920 Crolles, France
04.76.92.01.62
www.adeunis.com
Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant :
Modèle produit : BREATH SIGFOX
Références : ARF8377C
Objet de la déclaration :
L’objet de la déclaration décrit ci-dessus est conforme à la législation d’harmonisation de l’Union
applicable :
Directive 2014/53/UE (RED)
Les normes harmonisées et les spécifications techniques suivantes ont été appliquées :
Titre : Date du standard/spécification
EN 300 220-2 V3.2.1 2018/06
EN 301 489-1 V2.2.3 2019/11
EN 301 489-3 V2.1.1 2019/03
EN 62368-1 2014
EN 62311 2008
13 Otobre 2021 Monnet Emmanuel, Responsable Certification

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
9 Page of 52
FR
INTRODUCTION
Tous les droits de ce manuel sont la propriété exclusive de adeunis®. Tous droits réservés. La copie de ce manuel
(sans l’autorisation écrite du propriétaire) par impression, copie, enregistrement ou par tout autre moyen, la traduc-
tion de ce manuel (complète ou partielle) pour toute autre langue, y compris tous les langages de programmation,
en utilisant n’importe quel dispositif électrique, mécanique, magnétique, optique, manuel ou autres méthodes, est
interdite.
adeunis® se réserve le droit de modifi er les spécifi cations techniques ou des fonctions de ses produits, ou de cesser
la fabrication de l’un de ses produits, ou d’interrompre le support technique de l’un de ses produits, sans aucune
notifi cation écrite et demande expresse de ses clients, et de s’assurer que les informations à leur disposition sont
valables.
Les logiciels de confi gurations et programmes adeunis® sont disponibles gratuitement dans une version non modi-
fi able. adeunis® ne peut accorder aucune garantie, y compris des garanties sur l’adéquation et l’applicabilité à un
certain type d’applications. Dans aucun cas le fabricant, ou le distributeur d’un programme adeunis®, ne peut être
tenu pour responsable pour tous les dommages éventuels causés par l’utilisation dû dit programme. Les noms des
programmes ainsi que tous les droits d’auteur relatifs aux programmes sont la propriété exclusive de adeunis®. Tout
transfert, octroi de licences à un tiers, crédit-bail, location, transport, copie, édition, traduction, modifi cation dans
un autre langage de programmation ou d’ingénierie inversée (retro-ingénierie) est interdit sans l’autorisation écrite
et le consentement de adeunis®.
Adeunis
283, rue Louis Néel
38920 Crolles
France

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
10 Page of 52
FR
RECOMMANDATIONS ENVIRONNEMENTALES
Tous les matériaux d’emballage superfl us ont été supprimés. Nous avons fait notre possible afi n que l’emballage soit
facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et poly-
éthylène (sachets, feuille de protection en mousse). Votre appareil est composé de matériaux pouvant être recyclés
et réutilisés s’il est démonté par une fi rme spécialisée. Veuillez observer les règlements locaux sur la manière de
vous débarrasser des anciens matériaux d’emballage, des piles usagées et de votre ancien appareil.
AVERTISSEMENTS
Valables pour les produits cités dans la déclaration de conformité.
Lire les instructions dans le manuel.
La sécurité procurée par ce produit n’est assurée que pour un usage conforme à sa destination.
La maintenance ne peut être effectuée que par du personnel qualifi é.
Risque d’explosion si la batterie est remplacée par un type incorrecte.
Attention, ne pas installer l’équipement près d’une source de chaleur ou près d’une source d’humidité.
Attention, lorsque l’équipement est ouvert, ne pas réaliser d’opérations autres que celles prévues dans cette
notice.
Attention : ne pas ouvrir le produit, risque de choc électrique.
Attention : pour votre sécurité, il est impératif qu’avant toute intervention technique sur l’équipement
celui-ci soit mis hors tension.
Attention : pour votre sécurité, le circuit d’alimentation du produit doit être de type TBTS (très basse ten-
sion de sécurité) et doit être des sources à puissance limitée.
Ce symbole sur le produit ou sur son emballage indique l’utilisation d’un tension continue (DC).
Il faut que le produit soit muni d’un dispositif de sectionnement pour pouvoir couper l’alimentation. Celui-ci doit être
proche de l’équipement.
Tout branchement électrique du produit doit être muni d’un dispositif de protection contre les surcharges et les
courts-circuits.
Attention : lorsque l’antenne est installée à l’extérieur, il est impératif de connecter l’écran du câble à la
terre du bâtiment. Il est recommandé d’utiliser une protection contre la foudre. Le kit de protection choisi doit per-
mettre une mise à la terre du câble coaxial (ex : parafoudre coaxial avec mise à la terre du câble à différents endroits
au niveau de l’antenne en bas du pylône et à l’entrée, ou juste avant de pénétrer dans le local).
Ce dispositif de protection doit être d’un calibre de 10A.

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
11 Page of 52
FR
RECOMMANDATIONS D’USAGE
• Avant d’utiliser le système, vérifi ez si la tension d’alimentation fi gurant dans son manuel d’utilisation corres-
pond à votre source. Dans la négative, consultez votre fournisseur.
• Placez l’appareil contre une surface plane, ferme et stable.
• L’appareil doit être installé à un emplacement suffi samment ventilé pour écarter tout risque d’échauffement
interne et il ne doit pas être couvert avec des objets tels que journaux, nappes, rideaux, etc.
• L’antenne de l’appareil doit être dégagée et distante de toute matière conductrice de plus de 10 cm.
• L’appareil ne doit jamais être exposé à des sources de chaleur, telles que des appareils de chauffage.
• Ne pas placer l’appareil à proximité d’objets enfl ammés telles que des bougies allumées, chalumeaux, etc.
• L’appareil ne doit pas être exposé à des agents chimiques agressifs ou solvants susceptibles d’altérer la
matière plastique ou de corroder les éléments métalliques.
Élimination des déchets par les utilisateurs dans les ménages privés au sein de l’Union Européenne
Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec vos autres
ordures ménagères. Au lieu de cela, il est de votre responsabilité de vous débarrasser de vos déchets en les appor-
tant à un point de collecte désigné pour le recyclage des appareils électriques et électroniques. La collecte et le
recyclage séparés de vos déchets au moment de l’élimination contribueront à conserver les ressources naturelles
et à garantir un recyclage respectueux de l’environnement et de la santé humaine. Pour plus d’informations sur le
centre de recyclage le plus proche de votre domicile, contactez la mairie la plus proche, le service d’élimination des
ordures ménagères ou le magasin où vous avez acheté le produit.
Jeter les batteries suivant les instructions d’usages. Lors du changement des batteries, le produit doit être
proprement et correctement remonté.
IMPORTANT pour la Suisse : l’annexe 4.10 du standard SR 814.013 doit être appliquée pour les batteries

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
12 Page of 52
FR
1. PRÉSENTATION DU PRODUIT
Description :
• Le Sigfox BREATH d’adeunis® est un émetteur radio prêt à l’emploi permettant la mesure des particules fines 1µ, 2.5µ et 10µ ainsi que
les COVT (Composés Organiques Volatiles Totaux).
• Ce produit répond aux besoins des utilisateurs de monitorer la qualité de l’air de leurs bâtiments via un réseau LPWAN.
• Le produit émet les données périodiquement et/ou sur dépassement de seuils.
• Le produit a un bouton permettant le démarrage du capteur, ainsi que la détection d’un ou plusieurs évènements (appuis bouton) avec
l’envoi d’une trame d’alarme associée.
• Le produit embarque également une entrée contact sec permettant de coupler un capteur afin de compléter ses fonctions (ex : détection
d’ouverture de porte, détection d’eau..)
• La configuration de l’émetteur est accessible par l’utilisateur en local via un port micro-USB ou à distance via le réseau Sigfox, permet-
tant notamment le paramétrage de la périodicité, des modes de transmission ou encore des seuils d’alarme.
• Le Sigfox BREATH est alimenté par une alimentation externe fournie avec le produit.
• Le produit est compatible avec la plateforme de Device Management KARE et le service KARE+ d’adeunis®.
Le démarrage du Sigfox BREATH se fait à l’aide du bouton sur le côté du boitier ou de l’IoT Configurator.
Composition du package
Le produit est livré dans un package carton contenant les éléments suivants :
Face avant, face arrière, carte électronique et alimentation externe 5V avec cable de 3 mètres.
2 vis CBLZ 3.5x 19mm, 2 chevilles SX5 Fischer
1.1. Description générale
Bouton de démarrage, calibration
et bouton connecté
2 emplacements vis de fixation
Ouverture du boitier
Emplacement passage
fils pour bornier (TOR)
LEDs
Emplacement
micro-USB

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
13 Page of 52
FR
1.2. Encombrement
Valeurs en millimètres
1.3. Carte électronique
40 61
111
Port USB pour
configuration produit
Module RF
Protocole Sigfox
Antenne interne
Borniers
Capteur COVT
Capteur Particules fines
Bouton poussoir

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
14 Page of 52
FR
1.4. Spécifications Techniques
1.4.1 Caractéristiques générales
Paramètres Valeur
Tension d’alimentation 4.7 à 5.5 VDC
Alimentation électrique Externe 5VDC 1A - Bloc Alimentation 100-240VAC vers 5V USB - fourni
Câble alimentation électrique 2.95m USB vers connecteur carte - fourni
Température de fonctionnement -10 / +50 °C
Plage d’humidité tolérée 20 / 80 %RH (sans condensation)
Dimensions 111 x 61 x 40 mm
Poids 107,5 g
Boîtier IP20
Zone Sigfox RC1
Puissance d’émission 14 dBm
Sensibilité < -117 dBm

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
15 Page of 52
FR
1.4.2 Interfaces d’entrée digitale
Le schéma de principe des interfaces d’entrée digitale est le suivant :
Caractéristiques électriques Unité
Tension absolue minimale d’entrée - 0,7 Vp
Tension absolue maximale d’entrée +42 Vp
Tension recommandée minimale d’entrée 0 Vp
Tension recommandée maximale d’entrée 24 Vp
Résistance d’entrée équivalente 500 kΩ
Fréquence d’entrée 10 Hz
Consommation de courant niveau d’entrée HAUT (>1.5 Vp) 0 µA
Consommation de courant niveau d’entrée BAS (<0.7 Vp) 3.3 µA
Un état prolongé au-delà des min/max endommagera le produit.
Entrée
Protection d’entrée

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
16 Page of 52
FR

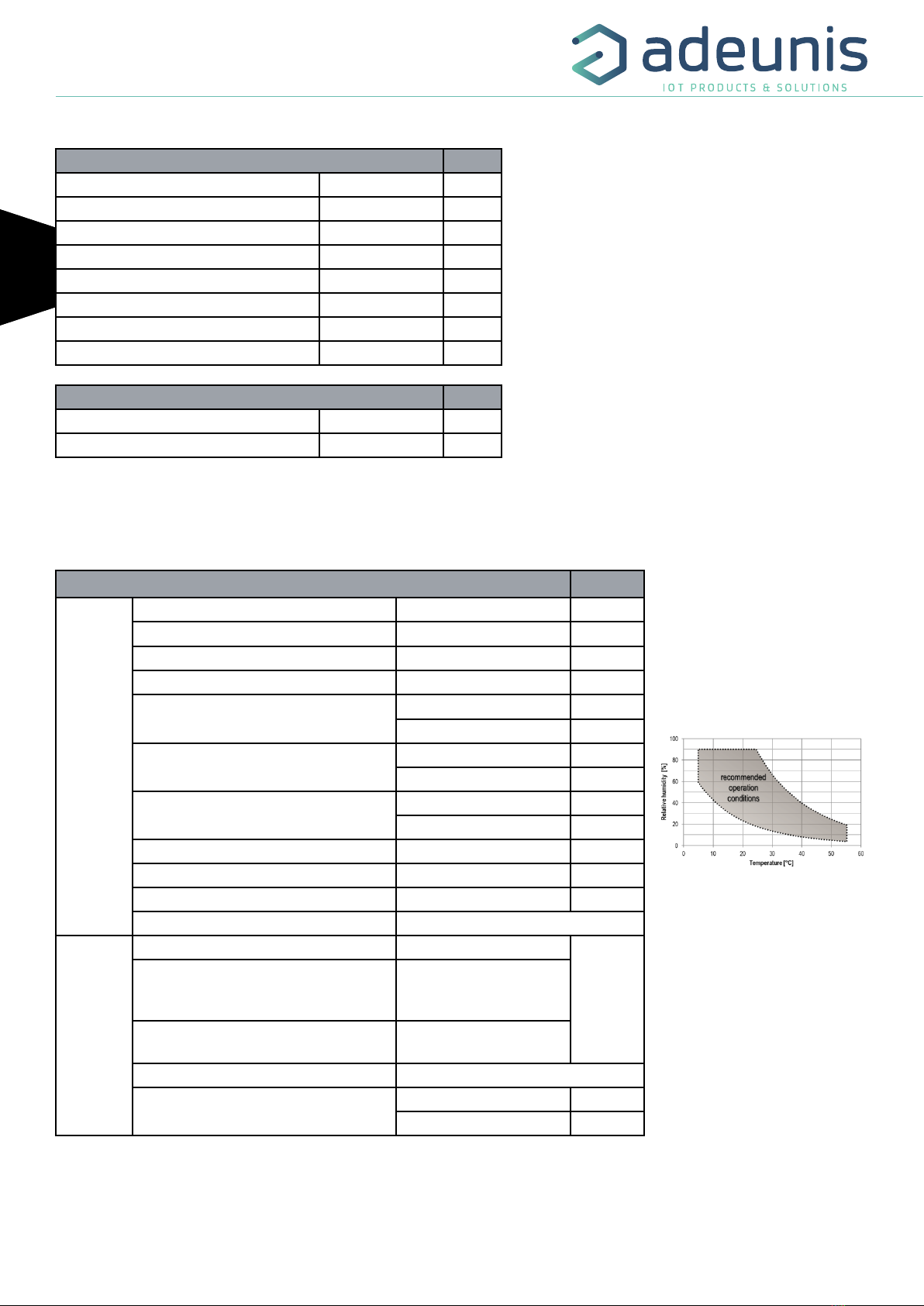

1.4.3 Caractéristiques de l’alimentation électrique
Caractéristiques alimentation externe Unité
Plage tension d’entrée capteur 4.7 à 5.5 VDC
Courant max 300 mA
Longueur de câble 2.94 m
Plage tension d’entrée bloc alimentation 100-240 VAC
Fréquence d’entrée bloc alimentation 50-60 Hz
Courant d’entrée bloc alimentation 0.15 A
Plage tension de sortie bloc alimentation 5 VDC
Courant sortie bloc alimentation 1 A
Caractéristiques alimentation via USB Unité
Tension 5 VDC
Courant max 300 mA
1.4.4 Caractéristiques des capteurs intégrés
Caractéristiques Unité
Particules
Fines
Plage typique 0 - 1000 µg/m3
Plage - Taille concentration massique PM1 0.3 - 1.0 µg
Plage - Taille concentration massique PM2.5 0.3 - 2.5 µg
Plage - Taille concentration massique PM10 0.3 - 10.0 µg
Précision* PM1 et PM2.5 [0 - 100] +/- 10 µg/m3
[100 - 1000] +/- 10 % m.v
Précision* PM10 [0 - 100] +/- 25 µg/m3
[100 - 1000] +/- 25 % m.v
Dérive maximum à long terme sur précision [0 - 100] +/- 1.25 µg/m3/an
[100 - 1000] +/- 1.25 % m.v /an
Résolution 1 µg/m3
Délai d’acquisition mesure 1 +/-0.4 secondes
Durée de vie utilisation 24h/24h** > 10 ans
Conditions d’utilisation cf graphique 1
Composés
Organiques
Volatiles
Totaux
Plage*** 0 - 270 000
µg/m3
Résolution***
[0 à 9 036] +/- 4.5
[9 036 à 49 995] +/- 27
[49 995 à 270 000] +/- 144
Précision à 25°C - 50%RH Typ. 15% de la valeur mesu-
rée si calibration éthanol
Dispersion capteur à capteur 250% max
Conditions d’utilisation 10 à 40 °C
20 à 80 %RH
* Également appelée « variation entre les pièces » ou « variation d’un appareil à l’autre ».
** La durée de vie du capteur est issue du calcul MTTF (mean time to failure) du fabricant et peut varier selon les conditions de fonctionnement.
*** Spécification valide pour un équivalent mix gaz, représentatif d’une concentration typique de COVT. Les données indiquées sont valables
pour un mélange de gaz spécifique (voir ci-après). En situation non contrôlée, le mélange de gaz peut varier et donc les valeurs de COVT asso-
ciées également.
NOTE : les valeurs de COVT
se stabilisent dans les 24
heures suivant le démarrage
du produit.
Graphique 1 : conditions d’utilisation
NOTE : les valeurs peuvent
dépasser les 1000 ug/m3. Seule
la plage indiquée est conforme à
la calibration usine. Au dessus des
1000 ug/m3 les données ne sont
pas garanties.

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
17 Page of 52
FR
MODE PARC
MODE PRODUCTION
MODE COMMANDE
Envoi commande
sur lien série
Appui long sur le
bouton (5 sec)
Le mélange de gaz utilisé pour la calibration est une composition de 22 COVs aux concentrations similaires à celles d’un environnement rési-
dentiel en intérieur.Voici la liste des gaz et leur proportion dans le mix de référence :
Composé Ratio
n-Hexane 1
n-Nonane 1
n-Decane 1
n-Undecane 0.1
1-Octane 0.01
1-Decene 1
Cyclohexane 0.1
m-Xylene 10
Ethylbenzene 1
1,2,4-Trimethylbenzene 0.1
n-Propylbenzene 0.1
α-Pinene 1
2.1.1 Mode PARC
Le produit est livré en mode PARC, il est alors en veille et sa consommation est minimale. La sortie du mode PARC s’effectue par l’appui sur le
bouton latérale du capteur pendant une durée supérieur à 5 secondes. La LED verte s’allume pour signifier la détection de l’appui bouton et
clignote ensuite rapidement pendant la phase de démarrage du produit.
Le dispositif effectue sa calibration au démarrage et envoie ensuite ses trames de configuration et de données.
2.1.2 Mode COMMANDE
Ce mode permet de configurer les registres du produit.
Pour entrer dans ce mode, il faut brancher un câble sur le port micro-usb du produit et utiliser l’IoT Configurator ou entrer en mode commande
par une commande AT. La sortie du mode COMMANDE se fait par la fonction déconnexion de l’IoT Configurator, la commande ATO ou par le
débranchement du câble USB. Le produit retournera alors dans son précédent mode, c’est-à-dire PARC ou PRODUCTION.
2.1.3 Mode PRODUCTION
Ce mode permet de faire fonctionner le produit dans son utilisation finale.
Composé Ratio
n-Pentanal 0.1
n-Hexanal 1
Iso-propanol 0.1
n-Butanol 1
2-Butanone 0.1
3-Methyl-3-butanone 0.1
4-Methyl-2-pentanone 0.1
n-Butylacetate 10
Ethoxyethylacetate 1
1,2-Dichloroethane 1
2. FONCTIONNEMENT DU PRODUIT
2.1. Modes de fonctionnement
Le produit dispose de plusieurs modes de fonctionnement :

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
18 Page of 52
FR
2.2. Indicateur visuel pour la concentration de PM2.5
Par défaut un indicateur lumineux est activé dans le capteur afin de permettre aux usagers de la zone de connaître la concentration de PM2.5 et
d’agir en fonction.
Cet indicateur lumineux peut être entièrement configuré ou désactivé via l’IoT Configurator.
Par défaut les seuils considérés sont ceux du Règlement Sanitaire Départemental Type (RSDT) :
La LED est allumée toutes les 30 secondes pendant 2 secondes.
Orange : aération conseillée
Seuil compris entre
10 µg/m3 et 25 µg/m3
Rouge : aération obligatoire
Seuil > 25 µg/m3
(S354)
Vert : tout est ok
Seuil <10 µg/m3 (S353)

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
19 Page of 52
FR
2.3. Modes de transmission
Le produit permet de mesurer les particules 1µ, 2.5µ et 10µ ainsi que les COVT toutes les secondes, de sauvegarder cette information à un
intervalle déterminé et de l’envoyer selon deux modes d’émission.
Émission périodique Émission sur dépassement
de seuil
Définition
L’envoi périodique permet de relever des données toutes
les secondes, de les sauvegarder et de les envoyer selon
une période déterminée afin de faire de l’analyse dans le
temps.
L’envoi d’une trame sur dépassement de seuil permet de
relever des données et de n’envoyer une trame que si un
des seuils est dépassé.
Cas concret
d’utilisation
Je veux que mon produit sauvegarde et envoie la mesures
des PM et du COVT toutes les 10 minutes.
Je veux que mon produit m’envoie une alarme lorsque
les PM2.5 dépassent les 25µg/m3 dans ma pièce ou si
le seuil de PM10 dépasse les 50µg/m3. Je ne veux pas
d’alarme pour les PM1 ou les COVT.
Configuration
associée
• Période de sauvegarde (S320)
= 600 (600 secondes = 10 min)
• Émission périodique (S301)
= 1 (activée)
• Type de l’alarme COVT (S330)
= 0 (alarme désactivée)
• Type de l’alarme PM10 (S340)
= 0 (alarme désactivée)
• Type de l’alarme PM2.5 (S350)
= 0 (alarme et indicateur LED désactivés)
• Type de l’alarme PM1 (S360)
= 0 (alarme désactivée)
• Émission périodique (S301)
= 0 (pas d’envoi périodique)
• Type de l’alarme TVOC (S330)
= 0 (désactivée)
• Type de l’alarme PM10 (S340)
= 1 (activée)
• Seuil de l’alarme PM10 (S341)
= 50 (µg/m3)
• Hystérésis de l’alarme PM10 (S342)
= 5 (µg/m3)
• Type de l’alarme PM2.5 (S350)
= 3 (activée + LED activées)
• Seuil de l’alarme PM2.5 (S351)
= 25 (µg/m3)
• Hystérésis de l’alarme PM2.5 (S352)
= 5 (µg/m3)
• Type de l’alarme PM1 (S360)
= 0 (désactivée)
A NOTER :
En sigfox le produit ne permet d’historiser de la donnée, la trame étant remplie dès le premier relevé.
Le capteur peut fonctionner avec les deux modes activés en parallèle.
La période d’acquisition est à 1 seconde par défaut et non modifiable par l’utilisateur.
Les trames d’alarme seront donc réactives à la seconde si un dépassement de seuil est détecté.

FR
Sigfox BREATH - Guide utilisateur / User guide version V1.0.0
20 Page of 52
FR
Démarche à suivre pour programmer ses registres en fonction du mode choisi.
Dans quel mode je veux mettre mon produit ?
Périodique Périodique
+
Alarme
Alarme sur
dépassement
de seuil
Je sauvegarde
toutes les X secondes
J’indique X dans mon
registre S320
Quand est-ce que ma trame sera envoyée ?
Je veux activer mon
alarme et sauvegarder
l’information toutes les
X secondes
Quand est-ce que je sauvegarde l’information?
J’indique X dans mon
registre S320
En mode alarme
je n’ai pas besoin
de sauvegarder
l’information
Je n’ai pas besoin de
renseigner une valeur
dans le registre S320
Je veux activer
la transmission
périodique
J’active la transmission
périodique avec le
registre S301
(1 = activée)
Je veux activer
la transmission
périodique
J’active la transmission
périodique avec le
registre S301
(1 = activée)
Ma trame est envoyée
lorsque mon seuil est
dépassé
J’indique 0 dans mon
registre S301 pour
désactiver le mode
périodique
Je configure mes
seuils S330 à S332 pour
les COVT, S340 à S342
pour les PM10, S350 à
S354 pour les PM2.5,
S360 à S362 pour les
PM1
Je configure mes
seuils S330 à S332 pour
les COVT, S340 à S342
pour les PM10, S350 à
S354 pour les PM2.5,
S360 à S362 pour les
PM1
