EINLEITUNG
FTE 400 ist ein All-in-One Thermostat für die Montage in Schalt-
schränken. Der Thermostat eignet sich für alle Anwendungsberei-
che in denen maximaler Komfort und minimaler Energieverbrauch
gefordert sind, z. B. elektrische Bodenheizung, Frostschutz, Eis-
und Schneeschmelze, Kühlung u. v. m. Am Thermostat lässt sich
die gewünschte Temperatur zwischen -19,5 und +40°C einstellen.
Das große, hintergrundbeleuchtete Display gibt raschen Überblick
über den Zustand, und mit 3 Navigationstasten ist das Menü leicht
zu bedienen.
ALLGEMEINE BEDIENUNG

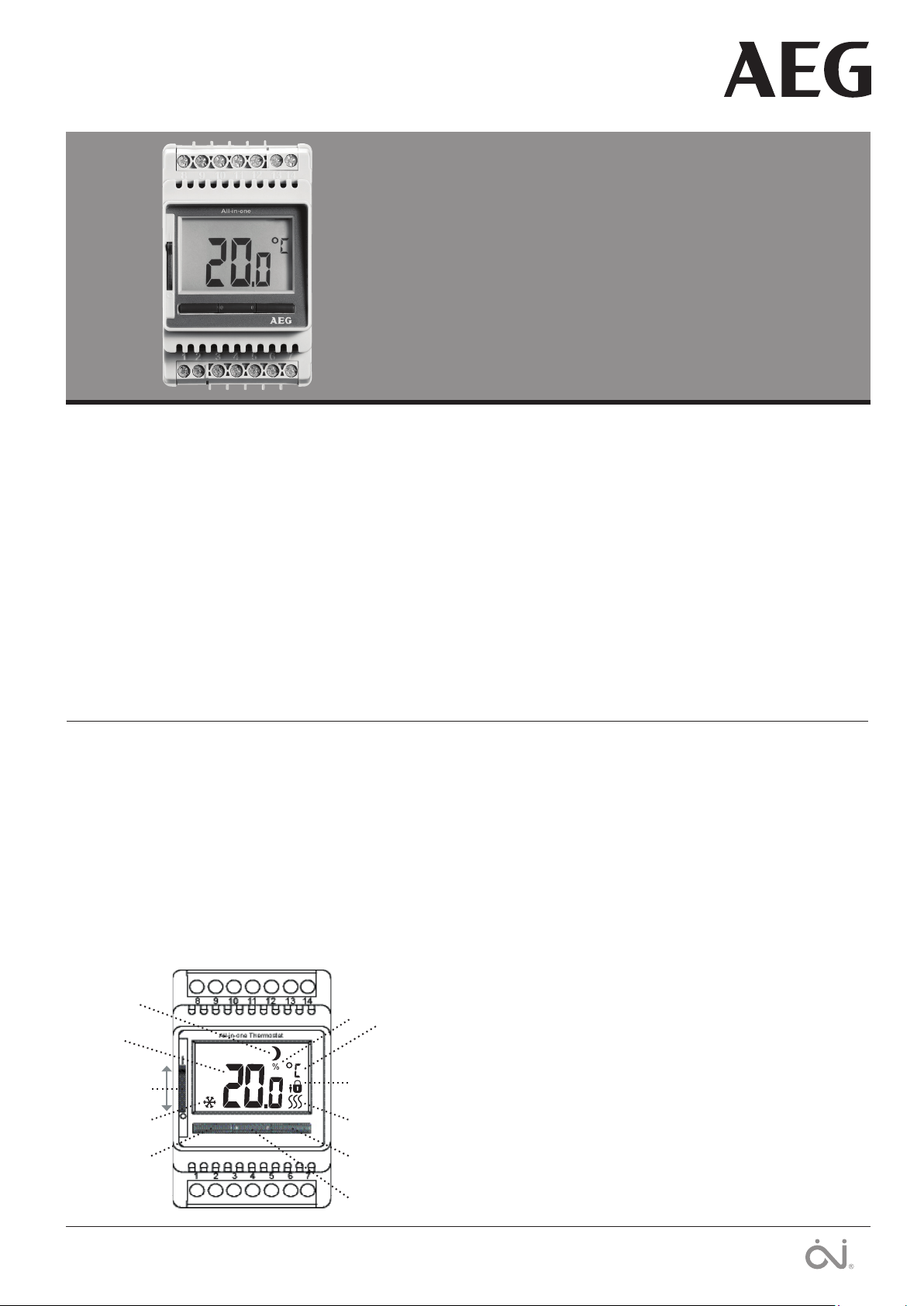

Mittlere Taste
Programmierung
Ein/Aus-Schalter
Linke Taste
Temperatur senken
Rechte Taste
Temperatur erhöhen
Heizung EIN
Kindersicherung
% oder °C
Frostschutz
Temperatur
Sollwert
Nachtabsenkung
Thermostat
Mit dem Ein/Aus-Schalter wird der Thermostat durch Kippen des
Schalterknopfs aus- „0“ oder eingeschaltet „I“. Bei ausgeschalte-
tem Thermostat „0“, ist das Relais ausgeschaltet. Alle Einstellun-
gen bleiben gespeichert.
Der Thermostat lässt sich sehr einfach mit den Navigationstasten
bedienen.
Die Basisfunktionen, wie manuelle Temperatureinstellung und
Thermostateinstellung, lassen sich sehr einfach vornehmen. Bei
erster Tastenbetätigung wird die Hintergrundbeleuchtung einge-
schaltet und erlischt erst wieder 30 Sekunden nach der letzten
Aktivität.
TÄGLICHER GEBRAUCH
Temperatureinstellung
Der Thermostat verfügt über einen Temperatureinstellbereich von
-19,5 bis +70°C. Mit dem Menü ist es möglich, den Einstellungs-
bereich auf einen passenden, gewünschten Umfang zu begrenzen
“SCA aHi/Lo”, “Li aHi/Lo”.
• Die gewünschte Temperatur mit der linken und rechten Taste
einstellen. Die Temperatureinstellung wird blinkend am Display
angezeigt.
• 5 Sekunden nach der Einstellung erfolgt die Anzeige dann konti-
nuierlich.

3
© 2017 OJ Electronics A/S - EHT Haustechnik GMBH
FTE 400 Deutsch
Einstellungen
Zur Einstellung der Parameterwerte ist die Programmiertaste in der
Mitte 3 Sekunden lang zu betätigen. Am Display wird SCA aHI a
40 angezeigt. Zuerst 1 Sekunde lang SCA, danach HI, und schließ-
lich 40. Der gewünschte Wert kann jetzt mit den Navigationstasten
eingestellt werden. Um Zugang zu den nächsten Parameter zu
erlangen, erneut die Programmiertaste betätigen. Wird 30 Sekunden
lang keine Taste betätigt, kehrt das Programm zur Ausgangsanzeige
zurück.
Max. Temperatur
Die höchste Solltemperatur, auf die der Thermostat eingestellt
werden kann.
Min. Temperatur
Die niedrigste Solltemperatur, auf die der Thermostat eingestellt
werden kann.
Max. Grenztemperatur
Ist der Anwendungsbereich auf Raumfühler mit Grenztemperatur
im Boden (AF) angepasst, lässt sich die maximal zulässige Boden-
temperatur im Holzboden u. a. m. hier einstellen.
Min. Grenztemperatur
Ist der Anwendungsbereich auf Raumfühler mit Grenztemperatur
im Boden (AF) angepasst, lässt sich die minimal zulässige Boden-
temperatur im Fliesenboden u. a. m. hier einstellen.
Frostschutz
Die niedrigste Temperatur für Frostschutz, bei Aktivierung der
Funktion mittels externem Signal (Abb. 4 in der Anleitung).
Beispiel: Der Sollwert ist eingestellt auf 25°C.
Frostschutz = 8°C, entspricht einer Solltemp. = 8°C.
Nachtabsenkung/Energiesparfunktion
Anzahl Grad, um die man die Solltemperatur ändern möchte. Die
Nachtabsenkung wird mit negativem Vorzeichen (-) angegeben.
Gesteuert mittels externem Signal (Abb. 3 in der Anleitung).
Beispiel: Der Sollwert ist eingestellt auf 25°C.
Die Energiesparfunktion = -5°C, entspricht einer Solltemp.= 20°C.
Gemessene Bodentemperatur
Anzeige der aktuellen Bodentemperatur (falls montiert).
Gemessene Raumtemperatur
Anzeige der aktuellen Raumtemperatur.
Anwendung
Einstellung des Thermostats. Angewandtes Regelprinzip wählen.
Hinweis: *Raumfühler wird nicht benutzt.
Boden (F): Der Thermostat regelt nur die Bodentemperatur.
Ein Bodenfühler muss montiert sein.
Raum (A): Der Thermostat regelt nur die Raumtemperatur.
Raum/Grenze (AF):
Der Thermostat regelt die Raumtemperatur mit
min. und max. Grenzen für die Bodentemperatur.
Ein Bodenfühler muss montiert sein.
(Li aLo = 0/40°C)
Regler (C): Der Thermostat wirkt als einfacher Regler, es
wird kein Fühler angewandt.
Die Einstellung erfolgt in Prozent.
Thermostat mit
Sensor für
APpaF
Boden APpaA Raum
APpaLI
Begren-
zung
APpaAF
Raum/
Grenze
APpaC
Regler
Boden xxx
Zimmer x x
Zimmer und
Boden
x x x* x x
Ohne x
Kindersicherung
Es besteht die Möglichkeit den betreenden Thermostat bei
Bedarf, z. B. an öentlichen oder anderen Orten, zu verriegeln, um
ein Ändern der Einstellungen zu verhinden.
• Dazu die linke und rechte Taste gleichzeitig 10 Sekunden lang
betätigen. Das Symbol für lokale Verriegelung erscheint dann
am Display.
• Zur Aufhebung der Kindersicherung wieder die linke und rechte
Taste gleichzeitig 10 Sekunden lang betätigen.
Zur Aufhebung der Kindersicherung wieder die linke und rechte
Taste gleichzeitig 10 Sekunden lang betätigen.
THERMOSTAT - SETUPMENÜ
Menü-Übersicht
Parameter Displayanzeige Werkseinstellung
Max. Temperatur SCA aHi a40 40°C
(-19,5/+40°C)
Min. Temperatur SCA aLo a0 0°C
(-19,5/+40°C)
Max. Grenztemperatur
BODEN *1 Li aHi a28 28°C (-19,5/+40°C + AUS)
Min. Grenztemperatur
BODEN *1 Li aLo a15 15°C
(0/+40°C + AUS)
Min. Grenztemperatur
Grenzwertfunktion *2 Li aLo a-19,5 -19,5°C (-19.5/0°C + AUS)
Frostschutz dEF a8,0 8°C
(0/+10°C)
Nachtabsenkung nSb a-5,0 -5K
(-19,5/+30°C)
Gemessene Boden-
temperatur FLo a24,5 (Beispiel) *3
Gemessene Raum-
temperatur ro a21,5 (Beispiel) *3
Anwendung APp aF (Bodenfühler)
aA (Raumfühler)
aAF (Raumfühler mit
Grenztemperatur
im Boden)
aC : Regler
aLi (Grenzwertfunktion
Bodenfühler)
F : Boden
Skala LCd aC C = Celsius
(nU = Numerisch)
Temperaturanzeige im
Startdisplay dF aSP SP = Sollwert
(tP = Aktuelle Temp.)
Kompensation Adj a24,5 (Beispiel) Aktuelle Temperatur
(+/-10 °C)
Regelprinzip PBM aOn On
(OFF)
PBM-Zyklusdauer *4 cyc a 20 20 Minuten
(10-60 min.)
Dierenztemperatur *5 dIF a0,3 0,3 °C
(0,3/10°C)
Relaisfunktion rEL ano
no = normally open,
normal oen
(nc = normally
closed, normal
geschlossen)
EN50559 PLi a0 0 min (0-15 min.)
Softwareversion SU a1,0
*1 : Nur zugänglich bei auf APp aAF eingestellter Anwendung.
*2 : Nur zugänglich bei auf APp aLi eingestellter Anwendung.
*3 : Bei keinem oder abgeschaltetem Fühler wird am Display - - angezeigt.
*4 : Nur zugänglich bei PBM => ON als Regelprinzip.
*5 : Nur zugänglich bei PBM => OFF als Regelprinzip.
Wurde unter Anwendung Regler (C) gewählt, sind Boden- und Raumfühler abgeschal-
tet und die Heizung wird nach einer Skala zwischen 0-10 gesteuert, d. h von 0-100%
Leistung.

4
© 2017 OJ Electronics A/S - EHT Haustechnik GMBH
FTE 400 Deutsch
Beispiel:
Kann ein Abdecken des Fußbodens vorkommen, ist eine Be-
grenzung der Heizung über eine Anzahl Minuten erforderlich, um
Hotspots am Fußboden zu vermeiden.
Soll der Thermostat maximal 90 % der Zeit für Heizung sorgen, ist
er um 10 % zu begrenzen.
10 % einer Stunde sind 6 Minuten.
6 min. in das EN50559-Menü eingeben, um die Heizung um 10 %
zu senken.
Formel zur Kalkulation der einzugebenden Anzahl Minuten in das
EN50559-Menü – falls eine durchschnittliche Heizleistung bereit-
gestellt werden soll:
Durchschnittlichgeforderte Heizleistungp. m2
Fußbodenheizelementleistungp. m2
(
1-
( )
)
∗ 60 min.
Hinweis! Ist das Ergebnis der Gleichung negativ, hat keine Eingabe
zu erfolgen.
Softwareversion
Anzeige der Softwareversion des Thermostats.
FEHLERBEHEBUNG
Standard-Reset
Ermöglicht die Rückstellung auf die Werkseinstellung. Ihre persönli-
che Einstellungen im Thermostat wird dabei gelöscht.
Die mittlere Taste 10 Sekunden lang betätigen. Das Display erlischt
und schaltet sich wieder ein. Die Anwendung (APp aF) wird am
Display gefolgt von der Solltemperatur angezeigt.
Fehlermeldungen
Bei Auftreten eines Fehlern zeigt der Thermostat einen der folgen-
den Fehlercodes an:
Fehler-
code
Ursache Lösung
E0 Interner Fehler. Ther-
mostat defekt.
Thermostat austauschen.
E1 Externer Raumfühler
defekt oder kurzge-
schlossen (Klemme
10-11).
Fühler/Fühlerkabel aus-
tauschen. Für fortgesetz-
ten Betrieb ohne Fühler
kann der Thermostat auf
Regler unter Anwen-
dung (APp aC) eingestellt
werden.
E2 Externer Bodenfühler
defekt oder kurzge-
schlossen (Klemme
8-9).
Fühler/Fühlerkabel aus-
tauschen. Für fortgesetz-
ten Betrieb ohne Fühler
kann der Thermostat auf
Regler unter Anwen-
dung (APp aC) eingestellt
werden.
E5 Interne Überhitzung,
der Thermostat
schaltet die Heizung
aus.
Installation kontrollie-
ren. Zu hohe Leistung
der Heizkabel/zu hohe
Umgebungstemperatur.
Bei fallender interner
Temperatur schaltet sich
der Thermostat automa-
tisch wieder ein.
Grenzwertfunktion (Li):
Steuert nur die Temperatur des Bodenfühlers
durch Mindest- und Maximalgrenzen.
(Li aLo = -19,5/0°C)

  



Skala
Zur Wahl steht Grad Celsius und eine nummerische Skala. Bei
nummerischer Skala wird die Temperatur auf einer Skala von 0,0
bis 10,0 eingestellt, wobei 0,0 der min. Temperatur (SCA aLo) und
10,0 der max. Temperatur (SCA aHi) entspricht.
Temperaturanzeige
Die Temperatur, die bei Displaystart angezeigt werden soll; der
Sollwert (SP) oder die aktuell gemessene Temperatur (tP).
Kompensation
Entspricht die gemessene Temperatur (gemessen mit einem Ther-
mometer) nicht dem Thermostatwert, lasst sich der Thermostat
justieren, um die Abweichung zu kompensieren.
Regelprinzip
Zur Wahl stehen PBM- oder 2-punkt-Regelung. PBM ist ein
modernes Regelprinzip, das sich auf die ezienteste und wirt-
schaftlichste Nutzung ausrichtet. Die EIN/AUS-Regelung ist eine
herkömmliche Dierenzregelform (z. B. 0,3°C) für andere Anwen-
dungen.
PBM-Zyklusdauer
Gewünschte Zyklusdauer bei Anwendung der PBM-Regelung.
Empfohlen min. 20min.
Differenztemperatur
Gewünschte Dierenztemperatur bei Anwendung der 2-Punkt-
Regelung. Eine Erhöhung der Dierenztemperatur bewirkt weniger
Relaisschaltungen.
Relaisfunktion
Bei Heizbedarf muss das Relais in Position Normal oen (NO) ste-
hen. Wird die Thermostatsteuerung für Kühlung eingesetzt, ist das
Relais auf Normal geschlossen (NC) umzustellen.
EN50559
Dieser Thermostat entspricht der Norm EN 50559 (VDE 0705-559)
für elektrische Fußbodenheizung. Diese Richtlinie gilt für elektri-
sche Fußbodenheizung mit einem maximalen Fußbodengewicht
von 4 kN/m². Um Hotspots bei unbeabsichtigter Abdeckung der
Oberfläche zu vermeiden, lässt sich die Heizfunktion gemäß EN/
DIN zeitlich begrenzen.
Bitte beachten, dass diese Funktion für andere Heizungsanwen-
dungen, wie Wand- und/oder Deckenheizung, nicht anwendbar ist.
Ist eine unbeabsichtigte Abdeckung des Fußbodens vorhersehbar
bzw. nicht ausgeschlossen, ist die korrekte Zeitdauer einzuschät-
zen, während der die Fußbodenheizung zeitlich begrenzt sein
muss.
Die Heizung kann mit einer festgelegten Anzahl von 0 - 15 Minuten
pro Stunde begrenzt werden. Die Werkseinstelung beträgt 0
Minuten.

5
© 2017 OJ Electronics A/S - EHT Haustechnik GMBH
Developed by OJ Electronics A/S - www.ojelectronics.com
Type FTE 400
English
USER MANUAL
Contents
INTRODUCTION......................................................................... 5
GENERAL OPERATION
Thermostat .............................................................................. 5
DAILY USE
Temperature setting .................................................................. 5
Child lock .................................................................................. 5
THERMOSTAT, SETUP MENU
Menu overview........................................................................... 6
Settings ...................................................................................... 6
Max. temperature .................................................................... 6
Min. temperature ..................................................................... 6
Max. limit temperature............................................................. 6
Min. limit temperature.............................................................. 6
Limit function........................................................................... 6
Frost protection ....................................................................... 6
Night setback / energy-saving function................................... 6
Measured floor temperature .................................................... 6
Measured room temperature................................................... 6
Application............................................................................... 6
Scale........................................................................................ 6
Temperature reading................................................................ 6
Adjust oset............................................................................. 6
Control method........................................................................ 6
PWM cycle time....................................................................... 6
Dierential temperature ........................................................... 6
Relay function.......................................................................... 7
EN50559.................................................................................. 7
Program version ...................................................................... 7
ROUBLESHOOTING
Factory reset.............................................................................. 7
Error messages ......................................................................... 7
INTRODUCTION
FTE 400 is an all-in-one thermostat for DIN-rail mounting in an
approved cabinet. It covers the needs of a variety of applications
in which maximum comfort and minimum energy consumption are
required, e.g. electric floor heating, frost protection, ice and snow
melting, cooling, etc. The thermostat allows a required temperature
to be set within the range -19.5 to +40°C. The large backlit display
provides a clear view of status, while the three navigation buttons
allow easy menu operation.
GENERAL OPERATION

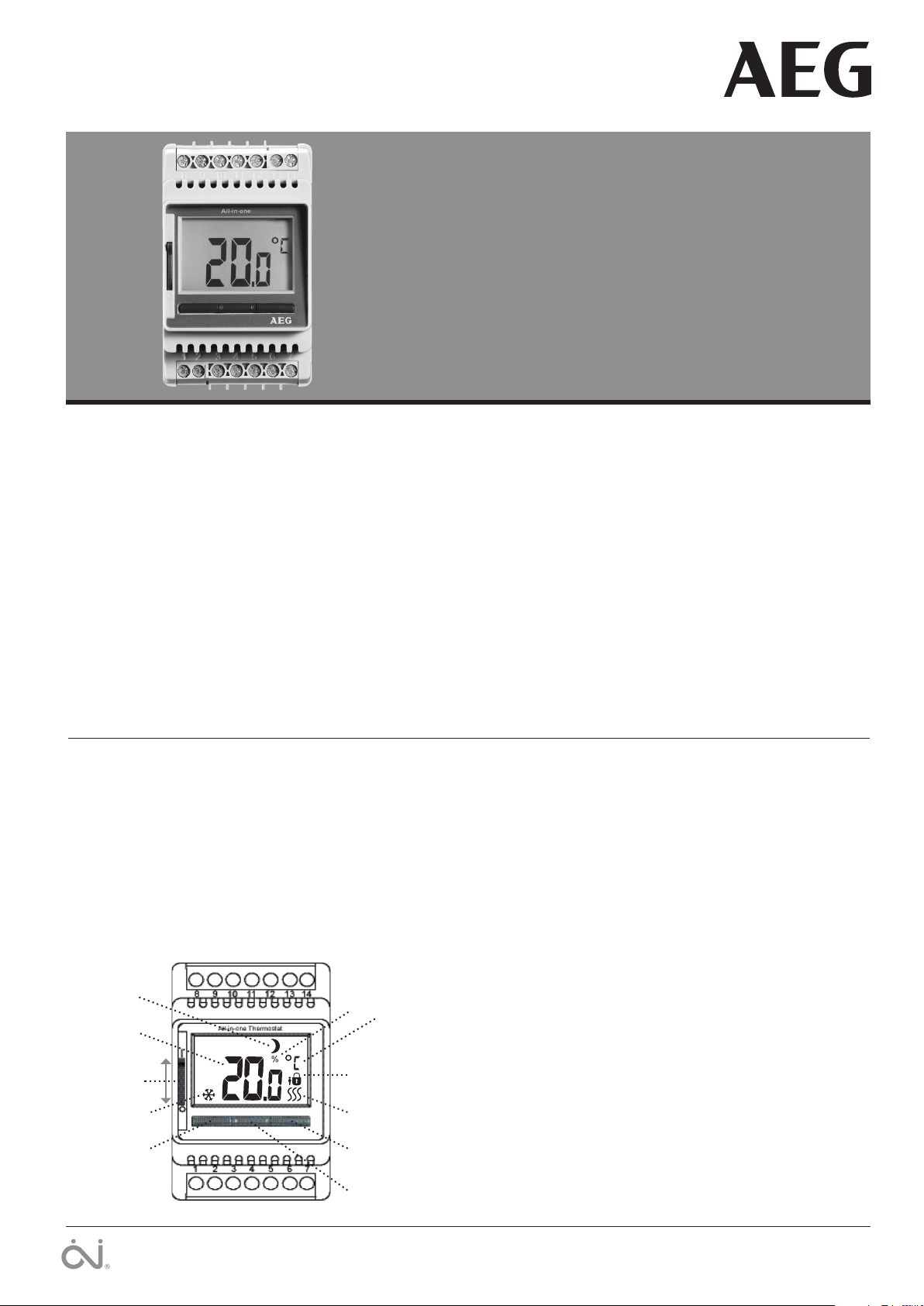

Center button
Programming
ON/OFF switch
Left button
Lower temperature
Right button
Raise temperature
Heating ON
Child lock
% or °C
Frost protection
Temperature
set point
Night setback
Thermostat
The ON/OFF button is used to turn the thermostat o “0” or on “I”.
When the ON/OFF switch is in position “0”, the relay is deactivated.
All settings are saved.
Basic functions like temperature and thermostat settings are
simple to perform. Whenever a button is pressed, the backlight-
ing will come on and stay lit for 30 seconds after a button is last
pressed.
DAILY USE
Temperature setting
The thermostat has a temperature setting range of -19.5 to +40°C.
The menu allows limits to be defined
• The required temperature is set using the left- or right-hand but-
ton. The temperature setting flashes on the display.
• Five seconds after the setting has been made, the required tem-
perature will be shown on the display continuously.
Child lock
Allows thermostats in public and other places to be locked, thus
preventing unauthorised alteration of the settings.
• Press and hold the left- and right-hand buttons simultane-
ously for 10 seconds. A symbol indicates that the thermostat
is locked.
• The child lock can be released by pressing the left- and right-
hand buttons simultaneously for 10 seconds.

6
© 2017 OJ Electronics A/S - EHT Haustechnik GMBH
FTE 400 English
wooden and other floor types when control type has been set to
room sensor with floor limit (AF).
Min. limit temperature - Floor
Allows the lowest permissible floor temperature to be set for tiled
and other floor types when control type has been set to room sen-
sor with floor limit (AF).
Min. limit temperature - Limit function
Allows the lowest permissible temperature to be set in Limit func-
tion.
Frost protection
The lowest temperature for frost protection when the function is
activated via an external signal (fig. 4 in instructions).
Example: The setpoint is 25°C.
Frost protection = 8°C means temp. setting = 8°C.
Night setback / energy-saving function
The number of degrees the temperature setting is to be reduced.
The night setback setting must be preceded by a minus sign (-). Is
controlled via an external signal (fig. 3 in instructions).
Example: The setpoint is 25°C.
Energy-saving function = -5°C means temp. setting = 20°C.
Measured floor temperature
Displays actual floor temperature (if a floor sensor is fitted).
Measured room temperature
Displays actual room temperature.
Application
Sets thermostat function. Select the required control type.
Note: * Room sensor not in use.
Floor (F): The thermostat controls floor temperature
alone.
A floor sensor must be fitted.
Room (A): The thermostat controls room temperature
alone.
Room/limit (AF): The thermostat controls room temperature
while respecting min. and max. limits for floor
temperature. A floor sensor must be fitted.
(Li aLo = 0/40°C)
Regulator (C): The thermostat functions as a simple regulator
and no sensors are used. The setting is in per
cent.
Limit function (Li): Controls only on floor sensor temperature with
min. and max. limits. (Li aLo = -19,5/0°C)

  



Scale
Choose between degrees Celsius and a numerical scale. If the
numerical scale is selected, temperature is set on a scale from 0.0
to 10.0 where 0.0 corresponds to min. temperature (SCA aLo) and
10.0 corresponds to max. temperature (SCA aHi).
Thermostat with
sensor for:
APpaF
Floor APpaA Room APpaLi Limit
APpaAF
Room/
floor limit
APpaC
Regulator
Floor xxx
Room x x
Room and Floor x x x* x x
Without x
THERMOSTAT SETUP MENU
Menu overview
Settings
To set parameter values, press and hold the centremost button for
three seconds. SCA aHi a40 will appear on the display. Firstly,
SCA will be displayed for 1 second, followed by Hi, and finally 40.
The required value can now be set using the navigation buttons. To
access the next parameter, press the programming button again.
If no button is pressed for 30 seconds, the program returns to the
initial display.
Max. temperature
The highest temperature to which the thermostat can be set.
Min. temperature
The lowest temperature to which the thermostat can be set.
Max. limit temperature
Allows the highest permissible floor temperature to be set for
Parameter Shown on display Factory settings
Max. temperature SCA aHi a40 40°C
(-19.5/+40°C)
Min. temperature SCA aLo a0 0°C
(-19.5/+40°C)
Max. limit temperature
FLOOR *1 Li aHi a28 28°C (-19.5/+40°C + OFF)
Min. limit temperature
FLOOR *1 Li aLo a15 15°C
(0/+40°C + OFF)
Min. limit temperature
Limit function *2 Li aLo a-19,5 -19,5°C
(-19.5/0°C + OFF)
Frost protection dEF a8.0 8°C
(0/+10°C)
Night setback nSb a-5.0 -5 K
(-19.5/+30°C)
Measured floor tem-
perature FLo a24.5 (example) *3
Measured room
temperature ro a21.5 (example) *3
Application APp aF (Floor sensor)
aA (Room sensor)
aAF (Room sensor with
floor temperature
limits)
aC Regulator
aLi (Limit floor sensor)
F : Floor
Scale LCd aC C = Celsius
(nU = numerical)
Temperature reading in
start display dF aSP SP = Setpoint (tP = actual temp.)
Adjust Oset Adj a24.5 (example) Actual temperature
(+/- 10°C)
Control method PWM aOn On
(OFF)
PWM cycle time *4 cyc a 20 20 minutes
(10-60 min)
Dierential tempera-
ture *5 dIF a0.3 0.3°C
(0.3/10°C)
Relay function rEL ano
no = normally open
(nc = normally
closed)
EN50559 PLi a0 0 min (0-15 min.)
Software version SU a1.0
*1 : Only available if APp aAF is selected under Application.
*2 : Only available if APp aLi is selected under Application.
*3 : With no or disconnected sensor, - - is shown on the display.
*4 : Only available if PWM is ON under Control Method.
*5 : Only available if PWM is OFF under Control Method.
If Regulator (C) is selected under Application, the floor and room sensors are discon-
nected and heating is controlled on a scale of 0-10, corresponding to 0-100% of full
power.

7
© 2017 OJ Electronics A/S - EHT Haustechnik GMBH
FTE 400 English
Temperature reading
Defines which temperature is to be shown on the start display: the
setpoint (SP) or the actual, measured temperature.
Adjust offset
If the actual temperature (measured using a thermometer) diers
from that displayed by the thermostat, the thermostat can be
adjusted to oset the dierence.
Control method
PWM or ON/OFF control can be selected. PWM is an advanced
control method which calculates the most eective and economi-
cal way to heat homes and other buildings. ON/OFF control is
traditional dierential control (e.g. 0.3°C) for other tasks.
PWM cycle time
Allows cycle time to be set when using PWM control. At least 20
min is recommended.
Differential temperature
Allows temperature dierential to be set when using ON/OFF con-
trol. The higher the dierential temperature, the lower the number
of relay operations.
Relay function
When used for heating purposes, the relay should be in normally
open position (NO). If the thermostat is used for cooling purposes,
the relay should be turned to normally closed (NC).
EN50559
This thermostat complies with EN 50559 (VDE 0705-559) for elec-
trical floor heating. The regulation applies to electrical floor heating,
with a maximum floor weight of 4 kN/m². To ensure that hotspots
due to unintentionally covering up the surface are avoided, the
heating function can be time-limited as per EN/DIN.
Note that this function is not applicable to other heating applica-
tions such as wall and/or ceiling heating
If it can be foreseen in advance that unintentional covering up of a
floor might occur, then it is important to assess the correct period
of time for which the floor heating must be time-limited.
The heating can be limited by using a set number of minutes per
hour.
The heating can be limited using a set number between 0-15 min-
utes per hour. The factory setting is 0 minutes.
Example:
If obstacles could be present that cover up the floor, then the heat-
ing might need to be limited by some number of minutes so as to
avoid hotspots in the floor.
If you want the thermostat to heat a maximum of 90 % of the time,
then the thermostat should be limited by 10 %.
Ten percent of one hour is 6 minutes.
Enter 6 min. in the EN50559 menu in order to lower the heating by
10 %.
Equation to calculate number of minutes that could be entered in
the EN50559 menu - when an average heating eect is desired:
Average wanted heating eect pr. m2
Floor heating element eect pr. m2
(
1-
( )
)
∗ 60 min.
Note! If the result of the equation is negative, then nothing should
be entered.
Software version
Displays thermostat software version.
TROUBLESHOOTING
Factory reset
Allows factory settings to be restored. Your personal settings will
be deleted from the thermostat.
Press and hold the centremost button for 10 seconds. The display
is switched o and then on again. Application is shown on the
display (APp aF) followed by the temperature setting.
Error messages
If a fault occurs, the thermostat will display one of the following
error codes:
Error
code
Fault Remedy
E0 Internal fault. Ther-
mostat defective.
Replace thermostat.
E1 External room sensor
defective or short-
circuited (terminals
10-11).
Replace sensor/sensor
cable. To continue to op-
erate the system without
sensor, set control type
to Regulator under Ap-
plication (APp aC).
E2 External floor sensor
defective or short-
circuited (terminals
8-9).
Replace sensor/sensor
cable. To continue to op-
erate the system without
sensor, set control type
to Regulator under Ap-
plication (APp aC).
E5 Internal overheating.
Thermostat shuts o
heating.
Check installations.
Check that heating ca-
bles are not overloaded
or that ambient tempera-
ture is excessive. When
internal temperature
drops, the thermostat
automatically reactivates.

Australia
STIEBEL ELTRON Australia Pty. Ltd.
6 Prohasky Street
Port Melbourne VIC 3207
Tel. [phone]
Fax [phone]
Austria
STIEBEL ELTRON Ges.m.b.H.
Gewerbegebiet Neubau-Nord
Margaritenstraße 4 A
4063 Hörsching
Tel. [phone]
Fax [phone]
Belgium
STIEBEL ELTRON bvba/sprl
't Hofveld 6 - D1
1702 Groot-Bijgaarden
Tel. [phone]
Fax [phone]
Czech Republic
STIEBEL ELTRON spol. s r.o.
K Hájům 946
155 00 Praha 5 - Stodůlky
Tel. [phone]
Fax [phone]
Hungary
STIEBEL ELTRON Kft.
Gyár u. 2
2040 Budaörs
Tel. [phone]
Fax [phone]
Netherlands
STIEBEL ELTRON Nederland B.V.
Daviottenweg 36
5222 BH 's-Hertogenbosch
Tel. [phone]
Fax [phone]
Poland
STIEBEL ELTRON Polska Sp. z O.O.
ul. Działkowa 2
02-234 Warszawa
Tel. [phone]
Fax [phone]
Russia
STIEBEL ELTRON LLC RUSSIA
Urzhumskaya street 4,
building 2
129343 Moscow
Tel. [phone]
Fax [phone]
Switzerland
STIEBEL ELTRON AG
Industrie West
Gass 8
5242 Lupfig
Tel. [phone]
Fax [phone]
Vertriebszentrale
EHT Haustechnik GmbH
Markenvertrieb AEG
Gutenstetter Straße 10
90449 Nürnberg
[email protected]
www.aeg-haustechnik.de
Tel. [phone]
Fax [phone]
Kundendienstzentrale
Holzminden
Fürstenberger Str. 77
37603 Holzminden
Briefanschrift
37601 Holzminden
Der Kundendienst und Ersatzteilverkauf
ist in der Zeit von
Montag bis Donnerstag
von 7.15 bis 18.00 Uhr und
Freitag von 7.15 bis 17.00 Uhr,
auch unter den nachfolgenden Telefon- bzw.
Telefaxnummern erreichbar:
Kundendienst
Tel. [phone] - 5 6 015
Fax [phone]
[e-mail]
Ersatzteilverkauf
Tel. [phone] - 5 6 03 0
Fax [phone]
[e-mail]
Adressen und Kontakte
AEG is a registered trademark used under license from AB Electrolux (publ).
Irrtum und technische Änderungen vorbehalten! | Subject to errors and technical changes! | Sous réserve d‘erreurs et de modications
techniques! | Onder voorbehoud van vergissingen en technische wijzigingen! | Salvo error o modicación técnica! | Rätt till misstag
och tekniska ändringar förbehålls! | Excepto erro ou alteração técnica | Zastrzeżone zmiany techniczne i ewentualne błędy | Omyly a
technické změny jsou vyhrazeny! | A muszaki változtatások és tévedések jogát fenntartjuk! | Отсутствие ошибок не гарантируется.
Возможны технические изменения. | Chyby a technické zmeny sú vyhradené! 1622
International
[e-mail]
www.aeg-haustechnik.de
© EHT Haustechnik
A 295740-40281-1741
4<AMHCMN=jfheaa>
67120C 10/17 - (HKT) · © 2017 OJ Electronics A/S Developed by OJ Electronics A/S - www.ojelectronics.com
