AEG DD 9863 User manual

Benutzerinformation
Gebruiksaanwijzing
Notice d'utilisation
User manual
Dunstabzugshaube
Afzuigkap
Hotte
Cooker Hood
DD 9863 - DD 9893

2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten
Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter. Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern
Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter
zu verbessern.
• Bei technischen Problemen steht Ihnen unser Werkskundendienst
in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
• AEG DIRECT
INFO SERVICES 0180 - 555 45
Entsorgung
Verpackungsmaterial entsorgen
• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und
eventuelles Altgerät bitte ordnungsgemäß entsorgen.
•Die nationalen und regionalen Vorschriften und die
Materialkennzeichnung (Materialtrennung, Abfallsammlung,
Wertstoffhöfe) beachten.
Entsorgungshinweise
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze sind bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.
• Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar
machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen
bzw. bei Festanschluß der Anschluß durch einen Fachmann
demontiert wurde).

3
Inhalt
Sicherheitshinweise ......................................................................... 4
Allgemeines ...................................................................................... 6
Abluftbetrieb ........................................................................................ 6
Umluftbetrieb ....................................................................................... 6
Bedienung der Dunstabzugshaube ................................................. 7
Kontrollvorrichtung für Fett- und Aktivkohlefilter .................................... 9
Wartung und Pflege ....................................................................... 10
Randabsaugungsplatten .................................................................... 10
Interne Querstrebe .............................................................................11
Metallfettfilter .................................................................................... 12
Aktivkohlefilter ................................................................................... 13
Achtung ............................................................................................ 14
Austausch der Lampe(n) ................................................................... 14
Reinigung ........................................................................................ 15
Sonderzubehör .................................................................................. 15
Kundendienst .................................................................................. 16
Installation ...................................................................................... 17
Technische Daten ............................................................................. 17
Zubehör/Montagematerial .................................................................. 17
Elektroanschluß................................................................................ 18
Bevor Sie mit der Montage beginnen: ................................................ 18
Montage ............................................................................................ 20

4
Sicherheitshinweise
• Das Abluftrohr muss beiAbluftbetrieb vorzugsweise den
Orignaldurchmesser des Gerätes haben.
Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von
125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/
125 mm, verwendet werden.
Achtung! Das Abluftrohr und die Befestigungsmanschetten sind
nicht im Lieferumfang inbegriffen und müssen gesondert erworben
werden.
• Der Abstand zwischen derAbstellfläche auf dem Kochfeld und der
Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen
Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden
nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
• Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das
Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters
der Wohnung vom Stromnetz getrennt werden.
• Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit
eingeschränkten körperlichen, geistigen oder
Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder
Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum
Gebrauch durch eine für ihre Sicherheit verantwortliche Person.
• Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät
spielen.
• Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in
Betrieb setzen!
• Die Dunstabzugshaube darf niemals alsAbstellfläche verwendet
werden, sofern dies nicht ausdrücklich angegeben wird.
• Der Raum muss über eine hinreichende Belüftung verfügen, wenn die
Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen
Geräten gleichzeitig verwendet wird.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube imAbluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck
nicht größer als 4 Pa (4 x 10-5 bar) sein.
• Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die
Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten
genutzt werden.
• Es ist strengstens verboten, unter der Haube mit offener Flamme zu
kochen.

5
• Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
• Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass
das überhitzte Öl Feuer fängt.
• In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen
Behörden strengstens einzuhalten.
• Die Haube muss regelmäßig innen und außen gereinigt werden
(MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem
Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses
Handbuchs zu beachten).
• Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie
zurAuswechselung und Reinigung der Filter führt zu Brandgefahr.
• Die Dunstabzugshaube nie benutzen oder sie ohne die nicht
richtigen montierten Lampen lassen um einen Risiko von einem
Stromschlag zu vermeiden.
• Es wird keinerlei Haftung übernommen für Fehler, Schäden oder
Brände des Gerätes, die durch Nichteinhaltung der in diesem
Handbuch aufgeführtenAnweisungen verschuldet wurden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist
vorliegendes Gerät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die
Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten
Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein
solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen
nach sich ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist
folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es
weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer
getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder
an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere
Informationen über Behandlung, Verwertung und Wiederverwendung dieses
Produkts zu erhalten.

6
Allgemeines
• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann
durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem
Sonderzubehör benötigt.

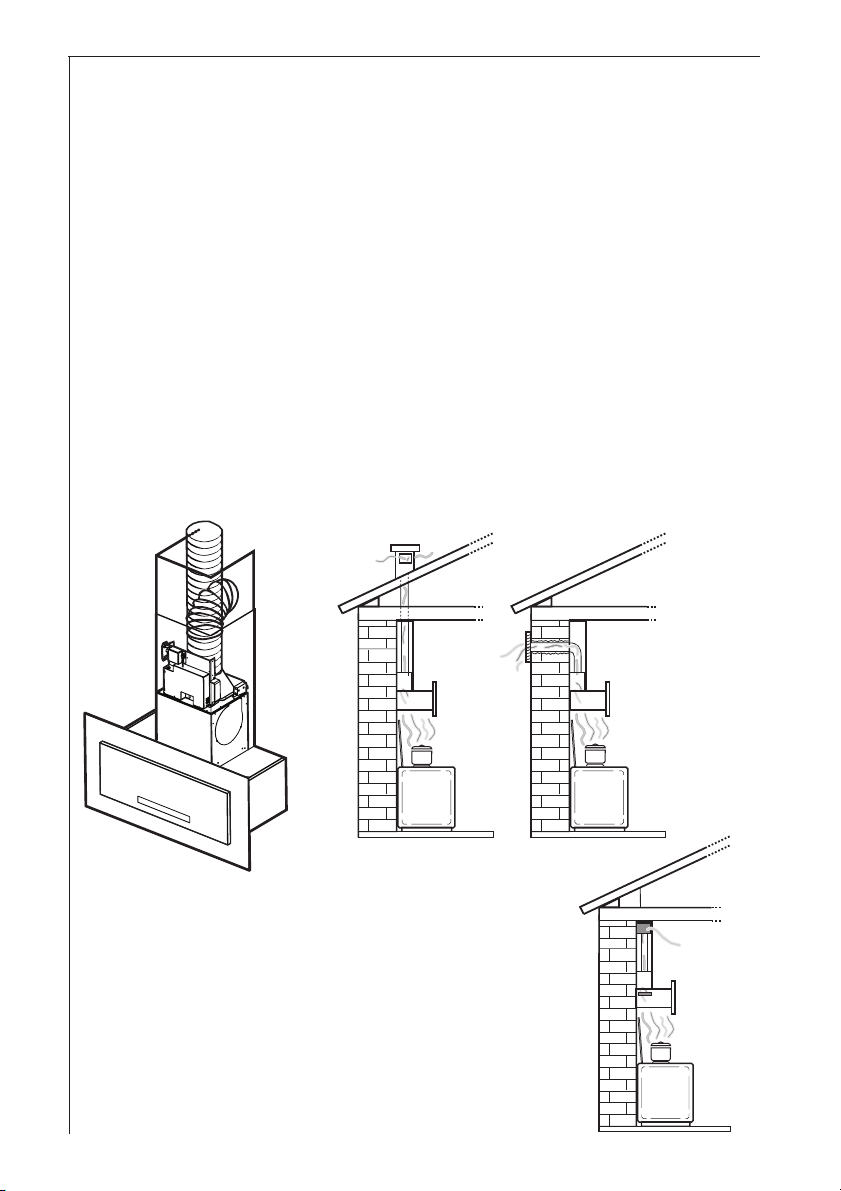

Abluftbetrieb
• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden
Rohres ins Freie geleitet. Bild 1.
• Das Abluftrohr muss beiAbluftbetrieb den selben Durchmesser wie
der Gebläseaustrittstutzen haben, um die spezifizierten
Leistungswerte zu erreichen.
Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von
125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/
125 mm, verwendet werden.
Umluftbetrieb
• Die Luft wird gefiltert und in den Raum
zurückgeführt. Bild. 2
• Für den Umluftbetrieb wird der Original-
Aktivkohlefilter aus dem Sonderzubehör
benötigt.
Bild 1
OberenSeite
UntereSeite
Verbindungsring
Untere
Seite
Oberen
Seite
Bild 2

7
Bedienung der Dunstabzugshaube
• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es
ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15 Minuten nach dem
Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt
werden.
• Die Haube kann auch mithilfe des Bedienfeldes oder der
Fernbedienung gesteuert werden (die Fernbedienung ist ein
Sonderzubehör und muss separat bestellt werden - siehe
Sonderzubehör).
•Korrekte Belüftung: Im Umluftbetrieb Türen und Fenster
geschlossen halten. ImAbluftbetrieb für ausreichende Zuluft sorgen.
• Auf der Vorderseite des Gerätes befinden sich die Schalter.
• Die Dunstabzugshaube ist mit einem Sensor ausgestattet, der im
Falle starker Temperaturschwankungen ein automatisches
Einschalten des Gerätes bewirkt, bis die Temperatur im Umfeld der
Dunstabzugshaube nicht merklich sinkt.

8
1. Ausschalter/Einschalter Beleuchtung
2. Ausschalter/Einschalter Taste kürzer als 1,5 Sek. lang drücken: Die
Haube schaltet in Standby-Modus (der Punkt “a” leuchtet).
Länger als 1,5 Sek. lang drücken:
Die Haube schaltet sich ab, ALLE Funktionen (außer Lichtschalter)
werden gesperrt (Display ist vollständig ausgeschaltet). Nochmals
länger als 1,5 Sek. lang drücken, um die Haube wieder in Standby zu
versetzen.
3. Resettaste Filtersättigung: entsprechenden Text auf den folgenden
Seite beachten .
4. Einschalten und Wahl der Lüfterstufe 1-2-3-1-2...
5. Ausschalter/Einschalter Intensivstufe: Nach 5 Minuten schaltet die
Intensivstufe in die vorher eingestellte Stufe zurück bzw. geht aus, wenn
keine Stufe eingestellt ist.
Auf dem Display erscheint der Buchstabe P sowie die verbleibende Zeit
(der Punkt “b” blinkt).
6.Ausschalter/Einschalter Timer : Bei allen Lüfterstufen lässt sich ein
Lüfternachlauf aktivieren (der Punkt “a” blinkt), der die Haube nach
Ablauf einer bestimmten Zeit selbstständig abschaltet.
Die Zeitschaltung ist wie folgt eingeteilt:
1. Leistungsstufe 20 Minuten
2. Leistungsstufe 15 Minuten
3. Leistungsstufe 10 Minuten
Auf dem Display erscheint die verbleibende Betriebszeit, am Ende
ertönt ein Tonsignal.
Man kann durch erneutes Betätigen der Taste die Funktion
ausschalten.
7. Display
Falls die Dunstabzugshaube oder die Bedienungselemente nicht
funktionieren: für mindestens 5 Sekunden die Stromversorgung der
Dunstabzugshaube unterbrechen und dann die Haube erneut
einschalten.
Anschließend 15 Sekunden abwarten und dann den
ordnungsgemäßen Betrieb der Haube prüfen.
ab
123 4567

9
Kontrollvorrichtung für Fett- und
Aktivkohlefilter
Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt,
wann der Fettfilter beziehungsweise derAktivkohlefilter zu reinigen ist
(bei Umluftbetrieb mitAktivkohlefilter).
Diese Haube wird vom Werk aus ohneAktivkohlefilter geliefert, deshalb
ist ihre Sättigungsanzeige ausgeschaltet.
Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist
diese Sättigungsanzeige wie folgt einzuschalten:
Die Haube muss auf „AUS“ eingestellt sein.
Die Taste 3und 4gleichzeitig für 3 Sekunden gedrückt halten. Zu
Beginn leuchtet nur die LED-Anzeige Fettfilter Fauf, sobald auch die
LED-Anzeige Aktivkohlefilter Caufleuchtet ist die Sättigungsanzeige
eingeschaltet.
Um sie auszuschalten: die Tasten 3und 4erneut für 3 Sekunden
gedrückt halten bis die LED-Anzeige Aktivkohlefilter Cerlischt.
LED-Anzeige Fettfilter (F)
Die LED-Anzeige Fblinkt, wenn der Fettfilter gereinigt werden muss.
Dies ist spätestens nach ca. 40 Betriebsstunden der Fall. Die Wartungs-
vorschriften der Fettfilter sind zu beachten.
LED-Anzeige Aktivkohlefilter (C)
Die LED-Anzeige CAktivkohlefilter blinkt, wenn der Aktivkohlefilter
regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der
Fall.
Zurückstellen der Sättigungsanzeige
Nach Reinigung oder Austausch des Filters, die Taste 3für 3
Sekunden gedrückt halten bis die LED-Anzeige Fettfilter Foder die
LED-Anzeige Aktivkohlefilter Cnicht mehr blinkt.

10
Wartung und Pflege
•Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der
Dunstabzugshaube unterbrochen werden.
Randabsaugungsplatten
Um an die Fettfilter gelangen zu können, müssen zuerst die
Randabsaugungsplatten abgenommen werden.
• DD 9893
Diese sind mittels eines Aufhängungsbolzen- und -federnsystems
an der Dunstabzugshaube befestigt. Ziehen Sie die Platten fest nach
außen und haken Sie sie aus dem Haltedraht aus. Bild 3
Bei Wiederanbringung der Randabsaugungsplatten müssen stets
auch die Haltedrähte wieder eingehängt werden.
Bitte sicherstellen, dass die Platten optimal in die
Dunstabzugshaube eingehängt wurden. (Einhaken durch Drücken).
x 2
Bild 3

11
• DD 9863
Das Paneel fest nach unten ziehen (UNTERE SEITE), den
Sicherheitsknopf loesen und ihn von dem hintern Scharnier
loesen.Bild. 3a
Gehen Sie für die Montage in umgekehrter Reihenfolge vor.
Bild 4
Bild 3a
Die Absaugungsplatten sind in denselben Zeitabständen der Fettfilter
zu reinigen (hinsichtlich der Reinigungsmaßnahmen verweisen wir auf
den auf den nachfolgenden Seiten befindlichen Abschnitt „Reinigung“).
Interne Querstrebe - DD 9893
Die interne Querstrebe muss entfernt werden, um Zugang zu den
Fettfiltern und zum Innenbereich der Abzugshaube zu bekommen
(z.B.: Wartung der Kohlefilter).
Zur Demontage, je nach Modell, gehen Sie wie folgt vor, Bild 4:
Achtung! Halten Sie die Querstrebe beim Aus-/Einbau fest, damit sie
beim Herunterfallen keinen Schaden anrichten kann.
Die Strebe ist mittels eines Federhakens befestigt.
Für den Einbau gehen Sie in umgekehrter Reihenfolge vor.
Achtung! Prüfen Sie, dass die Strebe gut an der Abzugshaube
befestigt ist.

12
Metallfettfilter
• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen
entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, verwendet.
Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand
gereinigt werden.
Öffnen der Metallfettfilter
• Schieben Sie den Metallfettfilter zuerst zur Rückseite des Gerätes
hin und ziehen Sie ihn dann nach unten heraus.Bild 5
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit
fettlösendem Reinigungsmittel einweichen und danach mit heißem
Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete
Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei
stärkstem Reinigungsprogramm und höchster Temperatur, mind.
65°C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder
einbauen.
Beim Reinigen der Metallfettfilter im Geschirrspüler kann es
zu leichten Farbveränderungen kommen, die jedoch keinen
Einfluß auf die Funktion haben.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
Bild 5

13
Aktivkohlefilter
• Der Aktivkohlefilter muss dann verwendet werden, wenn man die
Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör)
benötigt.
•Reinigung/Austausch des Aktivkohlefilters
Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE
Aktivkohlefilter gereinigt und reaktiviert werden.
Bei normaler Nutzung derAbzugshaube sollte der Filter jeden
zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std.
betrachtet), am besten in der Geschirrspülmaschine, gereinigt
werden. Normalen Reiniger verwenden und die höchste Temperatur
wählen (65°C). Der Filter sollte separat gespült werden, damit sich
keine Speisereste am Filter festsetzen und später schlechte
Gerüche verursachen können. Um die Kohle wieder zu aktivieren,
muss der Filter im Backofen getrocknet werden. Ober- und
Unterhitze sowie eine Temperatur von maximal 100 °C wählen und
den Filter 10 Minuten lang trocknen.
Nach etwa 3 Jahren muss der Filter ausgetauscht werden, da dann
seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.
•Montage
Nehmen Sie die Randabsaugungsplatten ab.
Entfernen Sie die interne Querstrebe. Entfernen Sie die Fettfilter.
Aktivkohlefilter im Haubenkörper so positionieren , dass das
Motorschutzgitter komplett abgedeckt ist.
Filter mit den 2 seitlichen Klips befestigen. Bild 6
Setzen Sie die neuen Fettfilter, die interne Querstrebe und die
Randabsaugungsplatten wieder ein.
•Zum Ausbau in umgekehrter Reihenfolge vorgehen.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfe
Reinigungsmittel, verwenden!Anschließend Metallpflegemittel
(Sonderzubehör) benutzen.
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-
Nr. angeben. Diese Daten sind auf dem Typenschild an der
Innenseite des Gerätes zu finden.
• Aktivkohlefilter beim Kundendienst bestellen.
Bild 6

14
Achtung
• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und
zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen.
Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder aus Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.
Austausch der Lampe(n)
• Dunstabzugshaube vom Stromnetz
trennen.
• Die Lämpchen erst berühren, wenn sie
kalt sind.

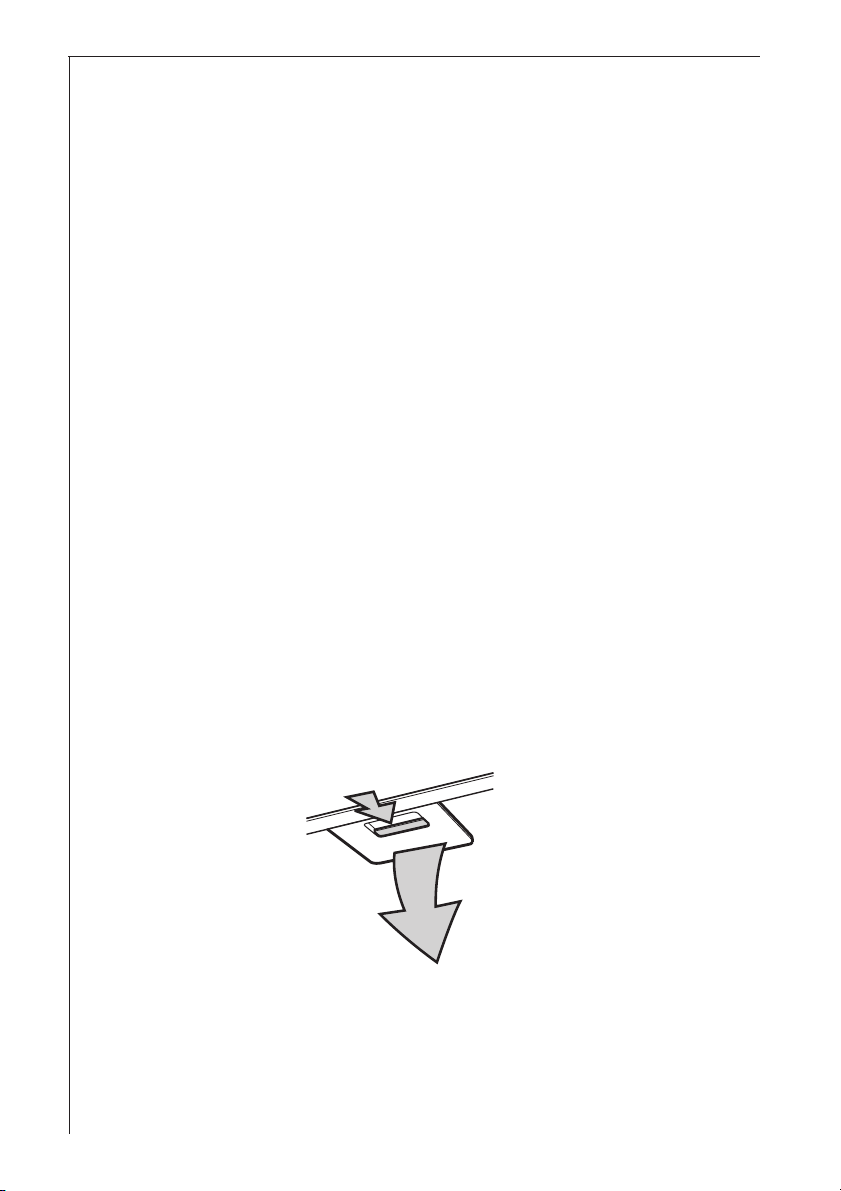

• Lampenabdeckung mit einem
Schraubenzieher entnehmen und entfernen.
Bild 7.
• Defekte Lampe herausnehmen und durch
neue eines gleichwertigen Typs ersetzen.
• Lampenabdeckung wieder montieren.
• Bevor der Kundendienst gerufen wird, weil eine
Lampe nicht brennt, erst prüfen, ob sie fest
eingesteckt ist.
Bild 7

15
Reinigung
• Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen.
Nicht mit spitzen Gegenständen in das Schutzgitter des Motors
eindringen.
• Äußere Teile mit milder Spüllauge reinigen und mit einem weichen
Tuch nachtrocknen. Scharfe Reinigungsmittel, Bürste oder
Scheuersand vermeiden.Anschließend Metallpflegemittel
(Sonderzubehör) benutzen.
• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und
milden Spülmitteln reinigen.
• Alle Plastikteile werden mit einem weichen und feuchten Tuch
gereinigt.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle
einzuhalten. Bei Nichtbeachtung besteht infolge von
Fettablagerungen Feuergefahr!
Sonderzubehör
Aktivkohlefilter TYPE 967
Fernbedienung RM 6940
Metallpflegemittel Beim Kundendienst erfragen und im Handel
erhältlich.

16
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe
Kundendienst-Stellenverzeichnis).
Folgende Daten beimAnruf angeben:
1. Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten befinden sich auf dem Typenschild auf der
Innenseite des Gerätes hinter den Fettfiltern.
Konstruktions- und Farbänderungen im Rahmen der technischen
Entwicklung bleiben vorbehalten.
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und
Telefonnummern befinden sich im Abschnitt „Kundendienststellen“.)
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres
Gerätes auf dem Typenschild:
• E-Nr. (9 Stellen),
• F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des Gerätes zugänglich.
Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur
Hand haben:
E-Nr . . . . . . . . . F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst
hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und daher z.B. Ersatzteile holen muss. Diese
Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in
der oben beschriebenen Weise gut vorbereiten.

17
Installation
Technische Daten
DD 9863 DD 9893
Maße (in cm):
Höhe (Abluft) 85,5-129,5 85,5-129,5
Höhe (Umluft) 96-140 96-140
Breite 59,8 89,8
Tiefe 39 39
Gesamtanschlußwerte: 290 W 290 W
Lüftermotor: 250 W 250 W
Beleuchtung: 2 x 20 W 2 x 20 W
Länge des Netzkabels: 150 cm 150 cm
Elektroanschluß: 220-240 V 220 - 240 V
Zubehör/Montagematerial
1 Reduzierstutzen
1 Schraubenschlüssel für Torx-Schrauben
1 Befestigungsbügel für die Motorgruppe
1 Haltebügel Kamine (3 zusammensetzbare Teile)
1 Luftleitblech (mit Verlängerungen)
6 Schrauben 5 x 45 mm
6 Dübel Ø 8 mm
2 Schrauben 2,9 x 6,5
8 Schrauben 3,5 x 6,5
4 Schrauben 4 x 8
2 Deckel, groß
2 Deckel, klein

18
Elektroanschluß
Sicherheitshinweise für den Elektro-Installateur
Die Netzspannung muss der Spannung entsprechen, die auf dem
Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die
Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine
den geltenden Vorschriften entsprechende Steckdose anzuschließen.
Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der
Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
anzubringen, der unter Umständen der Überspannung Kategorie III
entsprechend den Installationsregeln ein vollständiges Trennen vom
Netz garantiert.
Hinweis!: Bevor man den Stromkreis der Dunstabzugshaube an die
Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen,
bitte immer kontrollieren dass die Netzversorgung immer richtig
montiert worden wird.
Bevor Sie mit der Montage beginnen:
•Achtung! Vor Beginn der Installation sicherstellen, dass das
Gerät nicht an das Stromnetz angeschlossen ist.

19

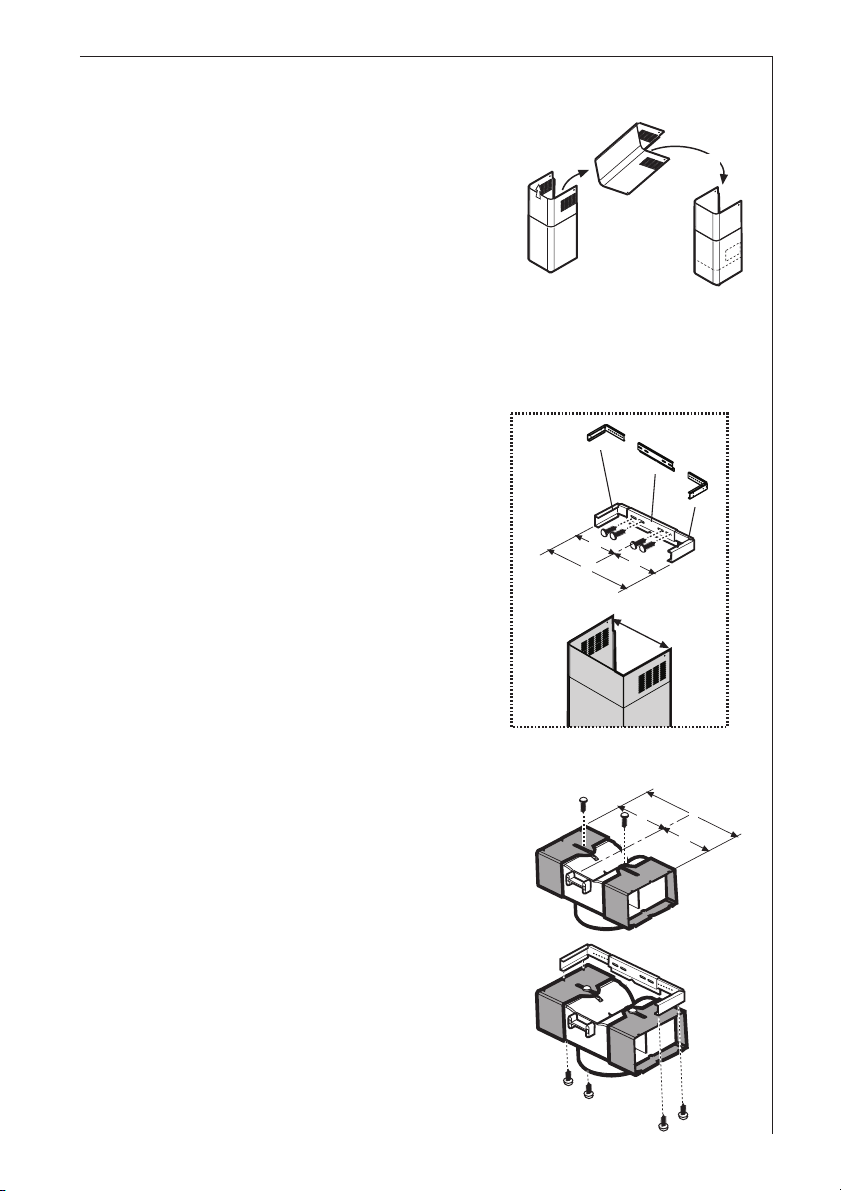

Einleitende Maßnahmen für
die Installation
Festlegen, ob Abluft- oder Umluftbetrieb
gewünscht.
Bei Abluftversion kann das obere Kaminteil
umgedreht werden, so dass die
Auslassschlitze im unteren Kaminteil
eintauchen und nicht mehr sichtbar sind.
Für Umluftbetrieb müssen die Schlitze nach
oben gerichtet werden (sh. Abfolge A-C).
Die Kaminhalterung
zusammenbauen (3 Teile):
Die drei Teile müssen mit 4 Schrauben
aneinander befestigt werden, die Größe
der Halterung ist regulierbar und muss der
Innenbreite des Teleskopkamins
entsprechen.
Das Umlenkstück
zusammenbauen (3 Teile -
nur für Umluftbetrieb):
Die drei Teile müssen mit 2 Schrauben
aneinander befestigt werden, die Größe
des Umlenkstücks ist regulierbar und
muss der Breite der Kaminhalterung
entsprechen, an der es dann befestigt wird.
A
B
180°
C - OK!
==
X
X
G
4 x Ø 4x8
=
=
X
F
F
G
6 x
Ø 3,5 x 6,5

20
Montage - Bild 8-9
Nehmen Sie die Randabsaugungsplatten, die interne Querstrebe und
die Fettfilter ab.
• Zeichnen Sie zur Vereinfachung der Montage eine mittige Linie an
der Wand an (1). Legen Sie die Bohrschablone so auf, dass die
darauf gedruckte Mittellinie mit der zuvor aufgezeichneten mittigen
Linie übereinstimmt. Beachten Sie, dass der untere Teil der
Schablone mit dem unteren Teil der Dunstabzugshaube, nachdem
diese montiert wurde, übereinstimmt (2).
• Bohren Sie 4 Löcher Ø 8 mm (2 oben und 2 unten), setzen Sie 4
Wanddübel in die Bohrlöcher ein (3).
• Befestigen Sie den Haltebügel des Motorblocks mit 2 Schrauben (4).
• Bohren Sie in Nähe der Decke 2 Löcher Ø 8 mm zur Befestigung des
Kaminschacht-Haltebügels G(verwenden Sie den Bügel als
Schablone – legen Sie ihn an der Wand an, und zwar so, dass er an
der Decke anliegt), setzen Sie 2 Dübel ein (5). (Montieren Sie das
Umlenkstück F mit 4 Schrauben unter dem Bügel, wenn die
Dunstabzugshaube in der Umluftausführung eingesetzt wird) und
befestigen Sie den Bügel mit 2 Schrauben (6).
• Hängen Sie die Dunstabzugshaube ein (7) und richten Sie sie
ordnungsgemäß aus (8-9).
• Befestigen Sie nun die Dunstabzugshaube definitiv (10).
Anmerkung: Verwenden Sie 2 Schrauben mit Unterlegscheiben und
schließen Sie die Löcher mit 2 großen Deckeln.
• Installieren Sie einAbluftrohr (11), um die Abluftöffnung Bder
Dunstabzugshaube mit der ins Freie führenden Öffnung zu verbinden
(bei Abluftbetrieb) oder das Umlenkstück F (bei Umluftbetrieb).
• Stellen Sie den elektrischen Anschluss her (12).
