AEG MTH 350 Instruction Manual
MTH 350
MTH 440
MTH 570
Hydraulisch gesteuerter, offener Klein-Durchlauferhitzer
mit Blankdrahtsystem
Bedienung und Installation_________________________________ 2
Hydraulically controlled, open vented small instantaneous water
heater with bare wire heating system
Operation and installation ________________________________ 24
Hydraulisch gestuurde, open kleine doorstromer met
blankdraadelement
Bediening en Installatie __________________________________ 42
Malý hydraulicky řízený otevřený průtokový ohřívač s holou spirálou
Obsluha a instalace _____________________________________ 61
2
Inhalt
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise................................................... 4
1.1 Sicherheitshinweise.......................................................4
1.2 Andere Markierungen in dieser Dokumentation............5
1.3 Maßeinheiten .................................................................5
2. Sicherheit ..................................................................... 5
2.1 Bestimmungsgemäße Verwendung ..............................5
2.2 Allgemeine Sicherheitshinweise....................................6
2.3 CE-Kennzeichnung........................................................6
2.4 Prüfzeichen....................................................................7
3. Gerätebeschreibung ................................................... 7
4. Einstellungen ............................................................... 7
5. ................................. 8
6. Problembehebung....................................................... 8
INSTALLATION
7. Sicherheit ..................................................................... 9
7.1 Allgemeine Sicherheitshinweise....................................9
7.2 Vorschriften, Normen und Bestimmungen ....................9
8. Gerätebeschreibung ................................................... 9
8.1 Lieferumfang..................................................................9
8.2 Zubehör........................................................................ 10
9. Vorbereitungen .......................................................... 10
10. ...................................................................... 10
10.1 Montageort................................................................... 10
10.2 Montagealternativen ................................................... 11
10.3 Elektroanschluss herstellen......................................... 14
11. .......................................................... 15
11.1 Erstinbetriebnahme...................................................... 15
11.2 Übergabe des Gerätes ................................................ 15
11.3 Wiederinbetriebnahme ................................................ 15
12. .................................................. 15
13. Störungsbehebung.................................................... 16
14. ...................................................................... 16
15. ...................................................... 17
15.1 Maße............................................................................ 17
15.2 Elektroschaltplan ......................................................... 17
15.3 Temperaturerhöhung ................................................... 18
15.4 Einsatzbereiche ........................................................... 18
15.5 Datentabelle................................................................. 19
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
Bedienung - für den Benutzer und den Fachhandwerker
3
BESONDERE
HINWEISE
- Das Gerät kann von Kindern ab 8 Jahren
sowie von Personen mit verringerten
physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beauf-
sichtigt werden oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Be-
nutzer-Wartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden.
- Das Gerät muss über eine Trennstrecke
von mindestens 3 mm allpolig vom Netzan-
schluss getrennt werden können.
- Die elektrische Anschlussleitung darf bei
Beschädigung oder Austausch nur durch
einen vom Hersteller berechtigten Fach-
handwerker mit dem originalen Ersatzteil
ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel
„Installation / Montage“ beschrieben.
- Beachten Sie den maximalen zulässigen
Druck (siehe Kapitel „Technische Daten /
Datentabelle).
- Entleeren Sie das Gerät wie in Kapitel
„Installation / Wartung / Gerät entleeren“
beschrieben.
Bedienung - für den Benutzer und den Fachhandwerker
4
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Geräte-
benutzer und den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhand-
werker.
Hinweis
-
1.1 Sicherheitshinweise
1.1.1
» -
1.1.2
Symbol
Verletzung
Stromschlag
Verbrennung
(Verbrennung, Verbrühung)
1.1.3
SIGNALWORT
GEFAHR Hinweise, deren Nichtbeachtung schwere Ver-
letzungen oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Ver-
letzungen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren
oder leichten Verletzungen führen kann.
!
Bedienung - für den Benutzer und den Fachhandwerker
5
1.2
Hinweis
-
»
Symbol
Sachschaden
(Geräte-, Folgen-, Umweltschaden)
Geräteentsorgung
» Dieses Symbol zeigt Ihnen, dass Sie etwas tun
müssen. Die erforderlichen Handlungen werden
Schritt für Schritt beschrieben.
1.3
Hinweis
2. Sicherheit
2.1
Das Gerät ist für den Einsatz im häuslichen Umfeld
vorDas Gerät ist für den Einsatz im häuslichen Umfeld
vorgesehen. Es kann von nicht eingewiesenen Personen
sicher bedient werden. In nicht häuslicher Umgebung,
z. B. im Kleingewerbe, kann das Gerät ebenfalls ver-
wendet werden, sofern die Benutzung in gleicher Weise
erfolgt.
Das Gerät dient zur Erwärmung von Trinkwasser. Das
Gerät ist für ein Handwaschbecken bestimmt.
Eine andere oder darüber hinausgehende Benutzung
gilt als nicht bestimmungsgemäß. Zum bestimmungs-
gemäßen Gebrauch gehört auch das Beachten dieser An-
leitung sowie der Anleitungen für eingesetztes Zubehör.
!
Bedienung - für den Benutzer und den Fachhandwerker
6
2.2 Allgemeine Sicherheitshinweise
GEFAHR Verbrühung
-
!
!
!
»
»
»
» -
2.3
Die CE-Kennzeichnung belegt, dass das Gerät alle grund-
legenden Anforderungen erfüllt:
ºNiederspannungsrichtlinie
ºRichtlinie über die elektromagnetische Verträglich-
keit
Die maximal zulässige Netzimpedanz ist im Kapitel
„Technische Daten / Datentabelle“ angegeben.
Bedienung - für den Benutzer und den Fachhandwerker
7
2.4
Siehe Typenschild am Gerät.
Für die Geräte ist auf Grund der Landesbauordnungen
ein allgemeines bauaufsichtliches Prüfzeugnis zum Nach-
weis der Verwendbarkeit hinsichtlich des Geräuschver-
haltens erteilt.
HOL
DIN 4109
P-IX 6837/I
AEG
3. Gerätebeschreibung
Der hydraulisch gesteuerte drucklose Klein-Durchlauf-
erhitzer erwärmt das Wasser direkt an der Entnahme-
stelle. Beim Öffnen der Armatur schaltet die Heizleistung
automatisch ein. Durch kurze Leitungswege entstehen
geringe Energie- und Wasserverluste.
Die Warmwasserleistung hängt von der Kaltwasser-
temperatur, der Heizleistung und der Durchussmenge
ab.
Das Blankdraht-Heizsystem ist für kalkarme und kalk-
haltige Wässer geeignet. Das Heizsystem ist gegen Ver-
kalkung weitgehend unempndlich. Das Heizsystem sorgt
für eine schnelle und efziente Bereitstellung von Warm-
wasser am Handwaschbecken.
Mit dem Einbau des beigefügten Spezial-Strahlreglers
erhalten Sie einen optimalen Wasserstrahl.
4. Einstellungen
Sobald Sie das Warmwasserventil an der Armatur
öffnen oder den Sensor einer Sensor-Armatur betätigen,
schaltet automatisch das Heizsystem des Gerätes ein.
Das Wasser wird erwärmt. Die Temperatur des Wassers
können Sie mit der Armatur verändern:
Einschaltmenge siehe Kapitel „Technische Daten / Daten-
tabelle / Ein“.
Bedienung - für den Benutzer und den Fachhandwerker
8
» Drosseln Sie die Durchussmenge an der Armatur.
» Öffnen Sie die Armatur weiter oder mischen Sie
mehr Kaltwasser bei.
Siehe Kapitel „Inbetriebnahme / Wiederinbetriebnahme“.
5.
» Verwenden Sie keine scheuernden oder anlösenden
Reinigungsmittel. Zur Pege und Reinigung des
Gerätes genügt ein feuchtes Tuch.
!
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an
den Armaturausläufen können Sie mit handelsüb-
lichen Entkalkungsmitteln entfernen.
» Lassen Sie die elektrische Sicherheit am Gerät
regelmäßig von einem Fachhandwerker prüfen.
» Entkalken oder erneuern Sie regelmäßig den
Spezial-Strahlregler in der Armatur (siehe Kapitel
„Gerätebeschreibung / Zubehör“).
6. Problembehebung
Problem Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Am Gerät liegt keine
Spannung an. Prüfen Sie die
Sicherung in der
Hausinstallation.
Der Strahlregler in der
Armatur ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder
erneuern Sie den
Spezial-Strahlregler.
Die Wasserver-
sorgung ist unter-
brochen.
Entlüften Sie das
Gerät und die Kalt-
wasser-Zulaufleitung
(siehe Kapitel „Ein-
stellungen“).
Können Sie die Ursache nicht beheben, rufen Sie den
Fachhandwerker. Zur besseren und schnelleren Hilfe
teilen Sie ihm die Nummer vom Typenschild mit (000000
/ 0000-00000).
MTH . . .
Model: 000000
E-Nr:
F-Nr: 0000-00000
9
Installation - für den Fachhandwerker
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und
Reparatur des Gerätes darf nur von einem Fachhand-
werker durchgeführt werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Be-
triebssicherheit nur, wenn das für das Gerät bestimmte
Original-Zubehör und die originalen Ersatzteile verwendet
werden.
!
-
-
!
7.2
Bestimmungen
Hinweis
-
Der spezische elektrische Widerstand des Wassers darf
nicht kleiner sein als auf dem Typenschild angegeben. Bei
einem Wasser-Verbundnetz müssen Sie den niedrigsten
elektrischen Widerstand des Wassers berücksichtigen
(siehe Kapitel „Technischen Daten / Datentabelle“). Den
spezischen elektrischen Widerstand oder die elektrische
Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasser-
versorgungs-Unternehmen.
8. Gerätebeschreibung
8.1
Mit dem Gerät werden geliefert:
ºSieb im Kaltwasser-Zulauf
ºSpezial-Strahlregler „SR“
ºFirmenlogo für die Übertischmontage
10
Installation - für den Fachhandwerker
8.2
ºSR 3: Bestellnummer 289591
für MTH 350 und MTH 440
ºSR 5: Bestellnummer 270582
für MTH 570
* Zum Einsatz in Gewinde M22/M24.
ºAHo 40 MTH - drucklose Wandarmatur
ºAHu 40 MTH - drucklose
Zweigriff-Waschtischarmatur
ºAHEu 40 MTH - drucklose
Einhebel-Waschtischarmatur
9. Vorbereitungen
» Spülen Sie die Wasserleitung gut durch.
Ein Sicherheitsventil ist nicht notwendig.
» Verwenden Sie geeignete Armaturen (siehe Kapitel
„Gerätebeschreibung / Zubehör“).
Hinweis
10.
10.1
Montieren Sie das Gerät in einem frostfreien Raum in der
Nähe der Entnahmearmatur.
Achten Sie auf die Zugänglichkeit der seitlichen Kappen-
befestigungsschrauben.

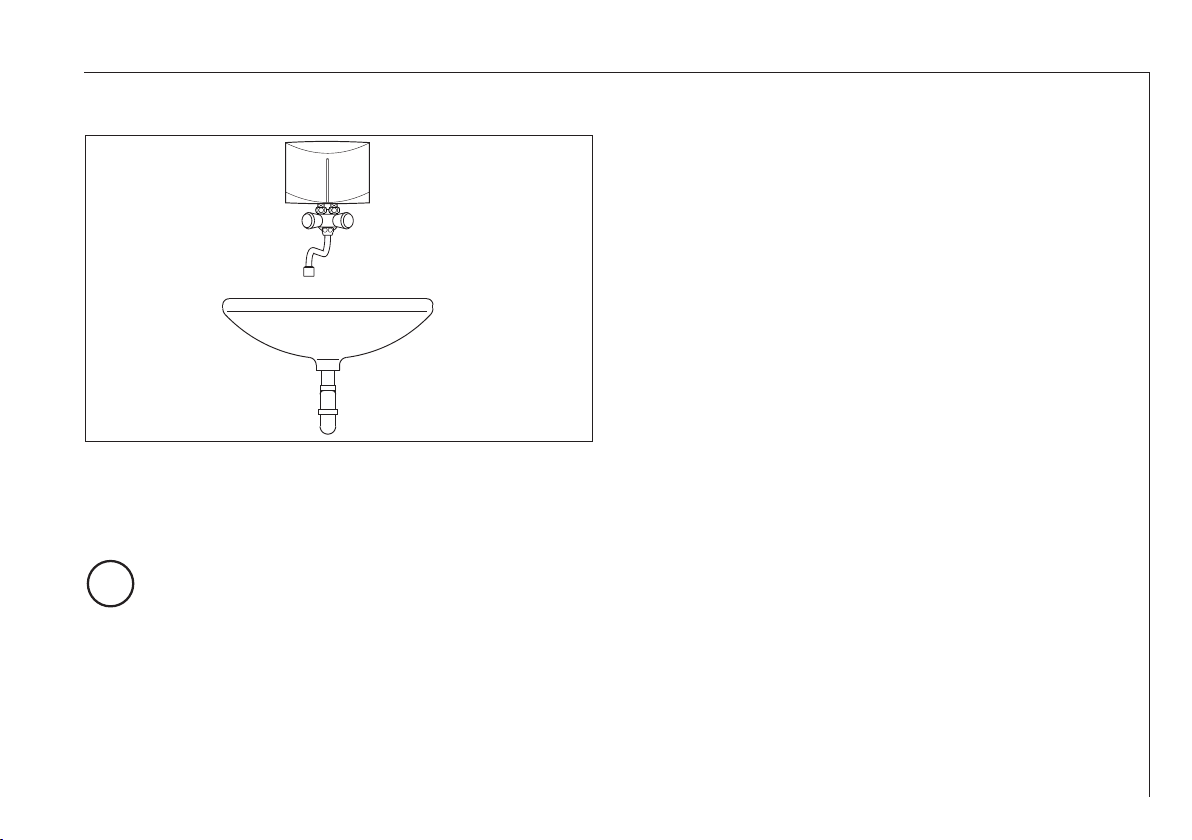

Das Gerät ist für eine Untertischmontage (Wasser-
anschlüsse oben) und für eine Übertischmontage
(Wasseranschlüsse unten) geeignet.
-

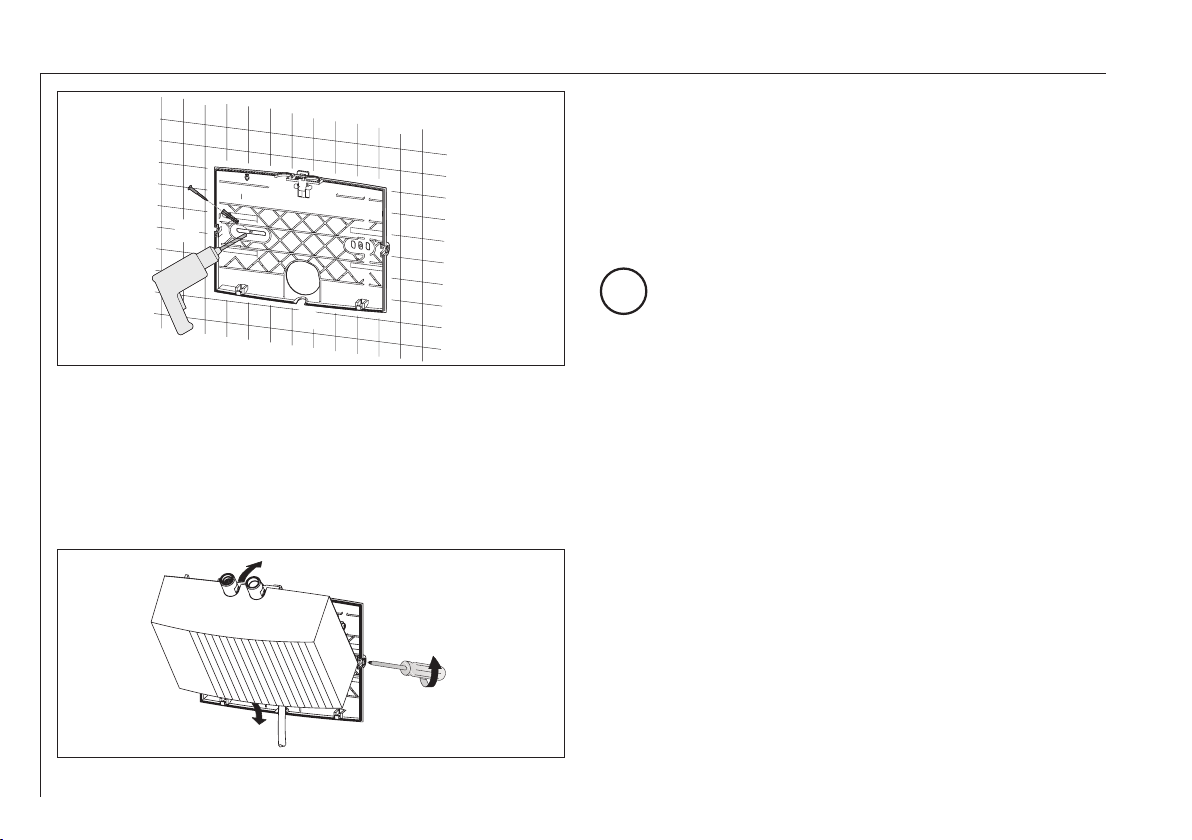

» Montieren Sie immer die Geräterückwand.
11
Installation - für den Fachhandwerker
10.2
10.2.1
26_02_05_0035
10.2.2
» Montieren Sie das Gerät an die Wand.
Hinweis
26_02_05_0042
» Lösen Sie die Kappenbefestigungsschrauben mit
zwei Umdrehungen.
» Entriegeln Sie den Schnappverschluss mit einem
Schraubendreher.
» Nehmen Sie die Gerätekappe mit dem Heizsystem
nach vorn ab.
12
Installation - für den Fachhandwerker
26_02_05_0084
» Brechen Sie die Durchführungsöffnung für die
elektrische Anschlussleitung in der Gerätekappe mit
einer Zange heraus. Korrigieren Sie die Kontur ggf.
mit einer Feile.
» Benutzen Sie die Geräterückwand als
Bohrschablone.
» Befestigen Sie die Geräterückwand mit geeigneten
Dübeln und Schrauben an der Wand.
26_02_05_0085
» Legen Sie die elektrische Anschlussleitung in die
Durchführungsöffnung der Rückwand.
» Haken Sie Gerätekappe mit dem Heizsystem unten
ein.
» Rasten Sie das Heizsystem im Schnappverschluss
ein.
» Befestigen Sie die Gerätekappe mit den
Kappenbefestigungsschrauben.
!
» Montieren Sie die Armatur. Beachten Sie dabei
auch die Bedienungs- und Installationsanleitung der
Armatur.
13
Installation - für den Fachhandwerker
10.2.3
26_02_05_0081_
» Montieren Sie die Armatur. Beachten Sie dabei
auch die Bedienungs- und Installationsanleitung der
Armatur.
!
»
-
» Montieren Sie das Gerät mit den Wasser-
anschlüssen auf die Armatur.
14
Installation - für den Fachhandwerker
10.3
-
-
-
-
»
!
-
-
lich ist.
!
-
stimmen.
» Schließen Sie die elektrische Anschlussleitung
gemäß Elektroschaltplan an (siehe Kapitel
„Technische Daten / Elektroschaltplan“).
15
Installation - für den Fachhandwerker
11.
11.1
26_02_05_0087

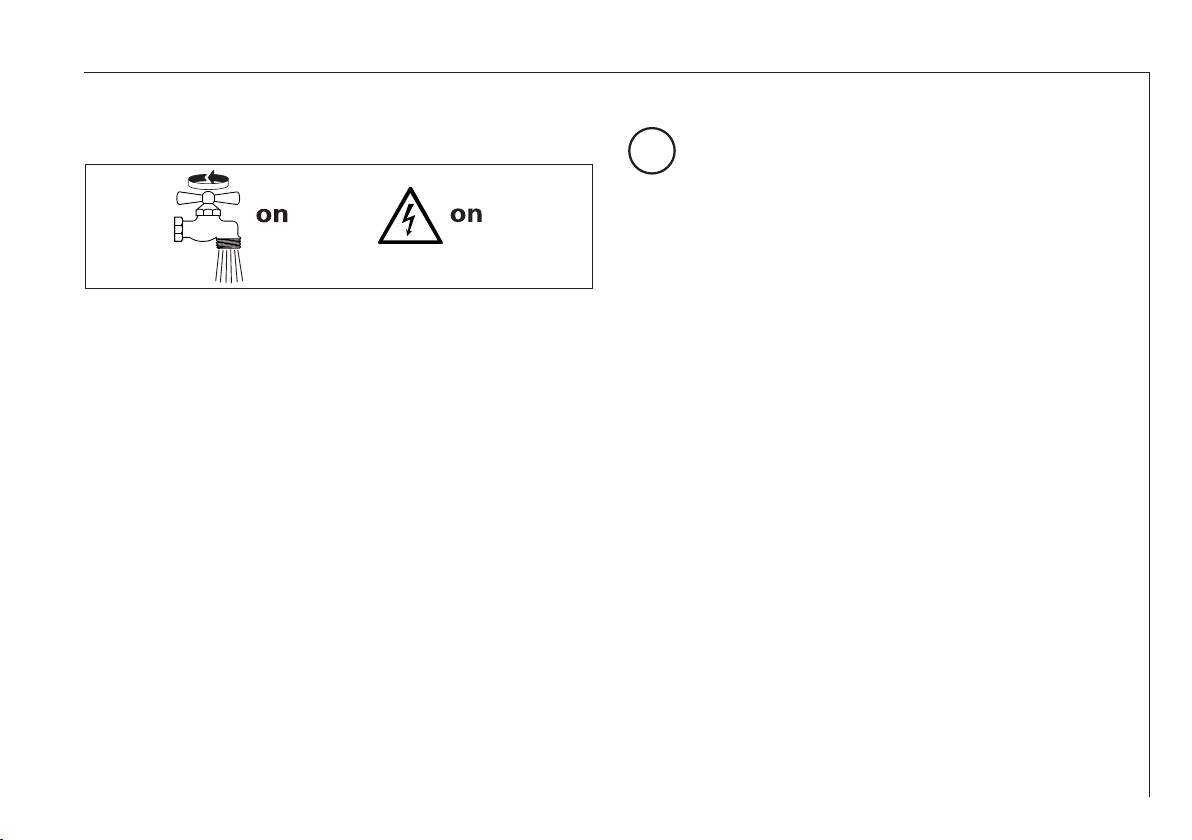

» Befüllen Sie das Gerät durch mehrmalige Zapfungen
an der Armatur, bis das Leitungsnetz und das Gerät
luftfrei sind.
» Führen Sie eine Dichtheitskontrolle durch.
» Stecken Sie den Stecker der elektrischen Anschluss-
leitung, wenn vorhanden, in die Schutzkontakt-
Steckdose oder schalten Sie die Sicherung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.
» Bei einer Übertischmontage müssen Sie das Firmen-
logo mit dem beiliegenden Firmenlogo überkleben.
11.2
» Erklären Sie dem Benutzer die Funktion des Gerätes
und machen Sie ihn mit dem Gebrauch des Gerätes
vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren
hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.
11.3
!
-
» Schalten Sie das Gerät spannungsfrei. Ziehen Sie
dazu den Stecker der elektrischen Anschlussleitung,
wenn vorhanden, oder schalten Sie die Sicherung
aus.
» Siehe Kapitel „Erstinbetriebnahme“.
12.
» Trennen Sie das Gerät mit der Sicherung in der
Hausinstallation von der Netzspannung oder ziehen
Sie den Stecker der elektrischen Anschlussleitung.
» Entleeren Sie das Gerät (siehe Kapitel „Wartung“).
16
Installation - für den Fachhandwerker
13. Störungsbehebung
Problem Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Der Strahlregler in der
Armatur ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder
erneuern Sie den
Spezial-Strahlregler.
Das Sieb in der Kalt-
wasserleitung ist ver-
stopft.
Reinigen Sie das Sieb
nach Absperren der
Kaltwasserzuleitung.
Das Heizsystem ist
defekt.
Messen Sie den
Widerstand des Heiz-
systems, ggf. tauschen
Sie das Gerät aus.
14.
Gerät entleeren
GEFAHR Verbrühung
Wenn Sie das Gerät für Wartungsarbeiten oder bei Frost-
gefahr zum Schutz der gesamten Installation entleeren
müssen, gehen Sie folgendermaßen vor:
» Schließen Sie das Absperrventil in der
Kaltwasser-Zuleitung.
» Öffnen Sie das Entnahmeventil.
» Lösen Sie die Wasseranschlüsse vom Gerät.
Sieb reinigen
Das eingebaute Sieb können Sie nach der Demontage
der Kaltwasseranschlussleitung reinigen.
26_02_05_0065_
» Prüfen Sie den Schutzleiter (in Deutschland z. B.
BGV A3) am Schutzleiterkontakt der elektrischen
Anschlussleitung und am Anschlussstutzen des
Gerätes.
» Lagern Sie ein demontiertes Gerät frostfrei, da sich
Restwasser im Gerät bendet, das gefrieren und
Schäden verursachen kann.
» Beim MTH 570 müssen Sie im Austauschfall eine
4 mm² elektrische Anschlussleitung verwenden.
17
Installation - für den Fachhandwerker
15.
15.1

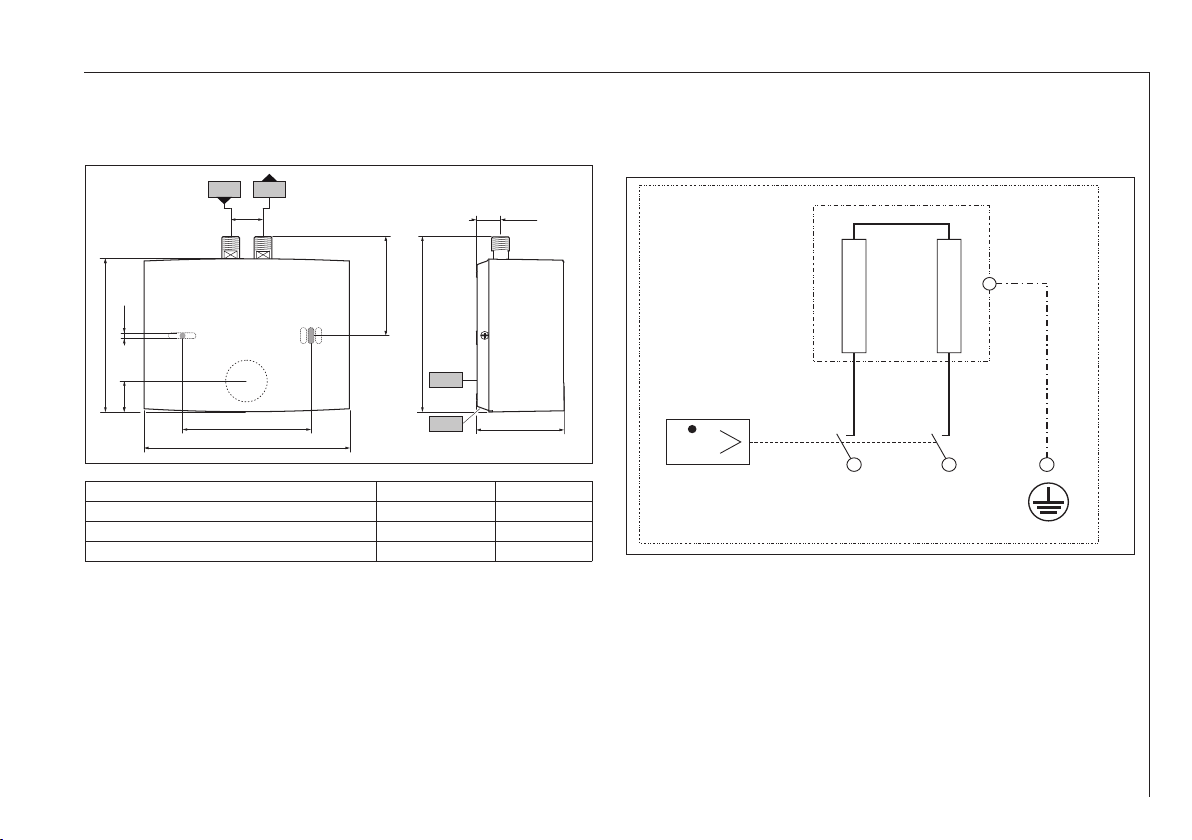

95
28
30
120
143
190
4,8
165
82
20
b02
b03
c06
c01
D0000018336
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A
15.2
15.2.1 MTH 350-570
L N
V
85_02_05_0002
18
Installation - für den Fachhandwerker
15.3
Folgende Temperaturerhöhungen des Wassers ergeben
sich bei einer Spannung von 230 V:
1,4 1,8 2,2 2,6 3,0 3,4
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
3
2
1
84_02_02_0056
X Volumenstrom in l/min
Y Temperaturerhöhung in K
1 3,5 kW - 230 V
2 4,4 kW - 230 V
3 5,7 kW - 230 V
Beispiel MTH
Volumenstrom l/min 2,0
Temperaturerhöhung K25
Kaltwasserzulauftemperatur °C 12
Maximale mögliche Auslauftemperatur °C 37
Hinweis
º
º
º
15.4
Spez.
Wider-
stand
ρ ≥
Spez. Leit-
fähigkeit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leit-
fähigkeit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leit-
fähigkeit σ ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1000 100 1000 890 112 1124 815 123 1227
1100 91 909 970 103 1031 895 112 1117
1200 83 833 1070 93 935 985 102 1015
1300 77 769 1175 85 851 1072 93 933
19
Installation - für den Fachhandwerker
15.5
MTH 350 MTH 440 MTH 570 MTH 350 UTE MTH 350 UT MTH 350 OT
189554 189555 222116 189557 189631 189556
Nennspannung V220 230 240 220 230 240 220 230 240 220 230 240 220 230 240 220 230 240
Nennleistung kW 3,2 3,5 3,8 4,0 4,4 4,8 5,2 5,7 6,2 3,2 3,5 3,8 3,2 3,5 3,8 3,2 3,5 3,8
Nennstrom A14,5 15,2 15,8 18,2 19,1 20 23,6 24,7 25,8 14,5 15,2 15,8 14,5 15,2 15,8 14,5 15,2 15,8
Absicherung A16 16 16 20 20 20 25 25 32 16 16 16 16 16 16 16 16 16
Frequenz Hz 50/60 50/60 50/60 50/60 50/60 50/60
Phasen 1/N/PE 1/N/PE 1/N/PE 1/N/PE 1/N/PE 1/N/PE
Max. Netzimpedanz
bei 220V / 50Hz Ω0,394 0,377 0,361
Max. Netzimpedanz
bei 220V / 60Hz Ω0,386 0,369 0,354
Spezifischer Wider-
stand ρ15 ≥ (bei ϑkalt
≤25°C)
Ω cm 1100 1100 1100 1100 1100 1100
Spezifische Leitfähig-
keit σ15 ≤ (bei ϑkalt
≤25°C)
μS/cm 909 909 909 909 909 909
Spezifischer Wider-
stand ρ15 ≥ (bei ϑkalt
>25°C)
Ω cm 1100 1100 1100 1100 1100 1100
Spezifische Leitfähig-
keit σ15 ≤ (bei ϑkalt
>25°C)
μS/cm 909 909 909 909 909 909
Max. zulässiger Druck MPa 0 0 0 0 0 0
Werte
Max. zulässige Zulauf-
temperatur °C 35 35 35 35 35 35
Ein l/min >1,6 >2,0 >2,6 >1,6 >1,6 >1,6
20
Installation - für den Fachhandwerker
MTH 350 MTH 440 MTH 570 MTH 350 UTE MTH 350 UT MTH 350 OT
Druckverlust bei Volu-
menstrom MPa 0,05 0,06 0,08 0,05 0,05 0,05
Volumenstrom für
Druckverlust l/min 1,6 2,0 2,6 1,6 1,6 1,6
Volumenstrom-Be-
grenzung bei l/min 2,2 2,8 4,3 2,2 2,2 2,2
Warmwasserdarbie-
tung l/min 2,0 2,5 3,2 2,0 2,0 2,0
Δϑ bei Darbietung K25 25 25 25 25 25
Nenninhalt l0,1 0,1 0,1 0,1 0,1 0,1
Ausführungen
Montageart Übertisch X X X X X X
Montageart Untertisch X X X X X X
Bauart offen X X X X X X
Schutzart (IP) IP25 IP25 IP25 IP25 IP25 IP25
Schutzklasse 1 1 1 1 1 1
Isolierblock Kunststoff Kunststoff Kunststoff Kunststoff Kunststoff Kunststoff
Heizsystem Blankdraht Blankdraht Blankdraht Blankdraht Blankdraht Blankdraht
Kappe und Rückwand Kunststoff Kunststoff Kunststoff Kunststoff Kunststoff Kunststoff
Farbe weiß weiß weiß weiß weiß weiß
Dimensionen
Höhe mm 143 143 143 143 143 143
Breite mm 190 190 190 190 190 190
Tiefe mm 82 82 82 82 82 82
Gewichte
Gewicht kg 1,4 1,4 1,4 1,4 1,4 1,4
Other manuals for MTH 350
3
This manual suits for next models
12
Table of contents
Languages:
Other AEG Water Heater manuals
AEG
AEG DDLT PinControl 13 Instruction Manual
AEG
AEG U5 Instruction Manual
AEG
AEG DDLE Basis 11 Instruction Manual
AEG
AEG Huz 5 OKO Comfort User manual
AEG
AEG DDLT PinControl 13 User manual
AEG
AEG MP 8 User manual
AEG
AEG DDLE Basis 11 User manual
AEG
AEG MTH 570 User manual
AEG
AEG EWH 15 mini Instruction Manual
AEG
AEG E Quick start guide
AEG
AEG EWH Comfort 30 User manual
AEG
AEG MTH 350 Instruction Manual
AEG
AEG X-SLIM 35 EC User manual
AEG
AEG MTD 350 Quick start guide
AEG
AEG DDLE OKO TD 18 Instruction Manual
AEG
AEG EWH 10 mini User manual
AEG
AEG Huz 5 OKO Comfort Instruction Manual
AEG
AEG DDLE LCD 18 User manual
AEG
AEG BMT 60 User manual
AEG
AEG MTD 350 Instruction Manual
Popular Water Heater manuals by other brands
SIMPA
SIMPA RS11TM User instructions
Haier
Haier ES100V-R1(H) instruction manual
andrews
andrews 32/143 Installation guide, operation and service manual
Blowair
Blowair Farmer manual
State Water Heaters
State Water Heaters 60120-100250 Service handbook
Ariston
Ariston VLS EVO 45 Assembly and operation instructions
Haier
Haier HP200M3 Operation and installation manual
Watts
Watts PLT-5 Installation instructions and owner's manual
A.O. Smith
A.O. Smith AWH-35 instruction manual
TESY
TESY GCV11SL 1504724D C21 TSRCP Instructions for use and maintenance
Electrolux
Electrolux EYL85066WE user manual
Dimplex
Dimplex SCxn175sd Installation and operating instructions
Kenmore
Kenmore 153.316050 Use & care guide
Ariston
Ariston PRO R Series manual
iHeat
iHeat AHS11D instruction & operation manual
Bosch
Bosch 330-PN-N installation manual
A.O. Smith
A.O. Smith G6-PVT4050NV Installation Instructions and Use & Care Guide
clage
clage DEX 18-27 Next Operating and installation instructions
