della ridotta inerzia termica del sistema; hanno inoltre un fun-
zionamento silenzioso grazie all’accurato isolamento termoa-
custico del vano compressore.
Tutte le unità sono completamente assemblate in fabbrica e
singolarmente collaudate.

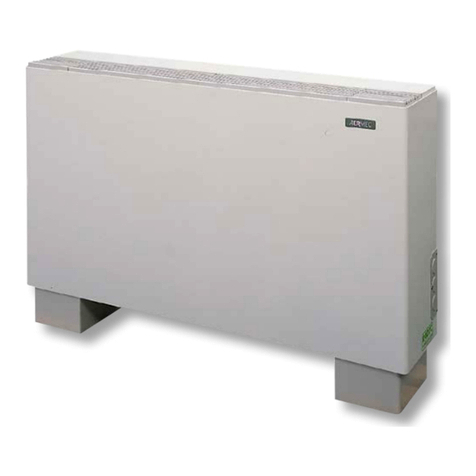

MODELLI DISPONIBILI
I condizionatori della serie FW-R sono disponibili in due
grandezze, nella versione con gas frigorifero R407C:
R 407 C: FW 137 R FW 167 R
DESCRIZIONE DEI COMPONENTI
1 PANNELLO COMANDI
Posto sotto lo sportello laterale destro della macchina permet-
te il completo controllo dell’apparecchio. Il pannello coman-
di è infatti dotato di un pulsante acceso/spento, di un com-
mutatore estate/inverno, del cursore per regolare la tempera-
tura ambiente e del selettore delle velocità del ventilatore.
2 SCHEDA ELETTRONICA DI CONTROLLO
La scheda elettronica è posizionata nella scatola elettrica
ed assolve automaticamente a tutte le funzioni di regolazio-
ne e controllo.
In particolare provvede:
– all’inserimento ritardato di tre minuti del compressore al
primo avviamento e dopo ogni fermata;
– al controllo della temperatura ambiente;
– all’inserimento automatico e al controllo della resistenza
elettrica o della batteria ad acqua calda, se installata.
3 GRUPPO VENTILANTE
È costituito da ventilatori centrifughi a doppia aspirazione e
pale curve in avanti, bilanciati staticamente e dinamica-
mente, azionati da motore elettrico monofase accoppiato
direttamente.
4 SEZIONE FILTRANTE
Permette la filtrazione e purificazione dell’aria immessa in
ambiente. Facilmente estraibile è costruito con materiali
rigenerabili, può essere pulito mediante lavaggio.
5 BATTERIA DI SCAMBIO TERMICO
In tubo di rame ed alettatura in alluminio bloccata mediante
espansione meccanica dei tubi.
6 STRUTTURA PORTANTE
È realizzata in lamiera zincata. Ogni apparecchio è dotato
di bacinella raccolta condensa.
7 MOBILE DI COPERTURA
Realizzato in lamiera verniciata a caldo con polveri poliure-
taniche dopo trattamento di passivazione per garantire alta
resistenza alla ruggine e alla corrosione.
8 COMPRESSORE
Di tipo ermetico rotativo ad elevata efficienza, azionato da
motore elettrico a due poli con protezione termica interna.
9 VALVOLA PRESSOSTATICA
Modula la portata dell’acqua allo scambiatore in modo da
mantenere la pressione di condensazione costante.
10 CONDENSATORE AD ACQUA
Del tipo a piastre in acciaio inox AISI 316.
11 PRESSOSTATO DI ALTA
A norme TÜV, del tipo miniguard a taratura fissa e riarmo
manuale. Blocca il funzionamento del compressore nel caso
il fluido refrigerante superi la massima pressione di utilizzo.
ORGANI DI SICUREZZA E REGOLAZIONE
Le unità sono progettate per climi temperati (T1 - ISO 5151)
e sono equipaggiate dei seguenti dispositivi:
–pressostato di sicurezza: del tipo a taratura fissa, é mon-
tato sul lato di alta pressione, ed é in conformità con le
vigenti norme di sicurezza;
–protezioni elettriche: il compressore e i ventilatori sono
All units are completely factory assembled and are indivi-
dually tested.
MODELS AVAILABLE
FW-R series air conditioners come in two sizes, available in
the version with refrigerant gas R407C:
R 407 C: FW 137 R FW 167 R
DESCRIPTION OF COMPONENTS
1 CONTROL PANEL
The control panel is located below the r.h. panel of the
machine, and is used to control all unit functions. The con-
trol panel features ON/OFF push-button, winter/summer
selector switch, ambient temperature adjustment slider and
fan speed selector.
2 ELECTRONIC CONTROL CARD
The electronic card is located inside the electrical enclosure,
and automatically carries out all control and adjustment
functions.
In particular:
– 3-minute delayed start-up of compressor following first
start-up and after each shutdown;
– control of ambient temperature;
– automatic start-up and control of electric heater or hot
water coil (if installed).
3 FAN ASSEMBLY
Comprising twin-suction centrifugal fans with forward cur-
ved blades, statically and dynamically balanced, powered
by a single-phase directly coupled electric motor.
4 FILTER SECTION
Filters and purifies air blown into the environment. Easy to
extract, this section is made from recyclable material, and
can be easily rinsed.
5 HEAT EXCHANGE COIL
Aluminium finned copper tube core held in position by the
mechanical expansion of tubes.
6 MAIN FRAME
Made from galvanised sheet metal. Each unit if fitted with a
condensate tray.
7 CABINET
Made from stoved painted stoved polyurethane powder
painted sheet metal, pre-passivated to prevent the formation
of rust or corrosion.
8 COMPRESSOR
Rotary hermetic high-efficiency compressor powered by 2-
pole electric motor with incorporated overload cut-out device.
9 PRESSURE VALVE
Adjusts water flow to the heat exchanger, thereby maintai-
ning constant condensing pressure.
10 WATER COOLED CONDENSER
Plate type exchanger in stainless steel AISI 316
11 HIGH PRESSURE SWITCH
Miniguard type, made to TÜV standards. Features fixed set-
ting and manual reset. Stops the compressor when the coo-
ling fluid pressure exceeds maximum operating pressure
values.
SAFETY AND ADJUSTMENT DEVICES
The units have been degnined for mild climates (T1 - ISO
5151) and are equipped with the following devices:
–fixed setting safety pressure switch installed on the high
pressure side: made to current safety standards;
–electrical cut-out devices: the compressor and fans are
protected by incorporated thermal cut-out devices; the
