AERTECNICA TUBO ROBO ITR804 User manual

Leprolunghe(F) sononecessarie
quando la contropresa (E) non
è correttamente incassata nel
muro rispetto alla linea di lo
parete (G) e non è garantita la
tenuta ermetica dell’impianto.
La prolunga è compatibile con le
prese aspiranti NEW AIR, LOGIK
NEW AIR, SQUARE
Per Q compreso fra 7 e 20 mm
installare la prolunga (F) dal lato
dell’OR.
Incollare la prolunga alla cornice
con colla cianoacrilica
Per Q compreso fra 20 e 32 mm utilizzare la
prolunga (F) tagliandone 13mm dalla parte
opposta dell’OR
Per Q compreso fra 32 e 43 mm utilizzare la
prolunga (F) intera
Per Q superiore a 43 mm utilizzare 2 o più
prolunghe (F)
Qmax 20mm
Qmax 32mm Qmax 43mm Q≥43mm
Qmin 7mm
Qmin 20mm Qmin 32mm
taglio
perpendicolare
incollare
muro
muro
lo parete
prolunga
lo parete
min 13mm
ITR804 - cornice con curva per collegamento
contropresa TUBÒ | ROBÒ
o contropresa generica
A - foro passante per cavo di collegamento
B - cavo ITR810 di collegamento base autopulente
ROBÒ
C - connettore per ingresso base autopulente ROBÒ
D - tubo essibile ITR802 per base autopulente ROBÒ
E - contropresa ITR803 o generica
ITR804
C
E
E
B
F
G
A
Q
D
cornice orizzontale
rotazione 90°

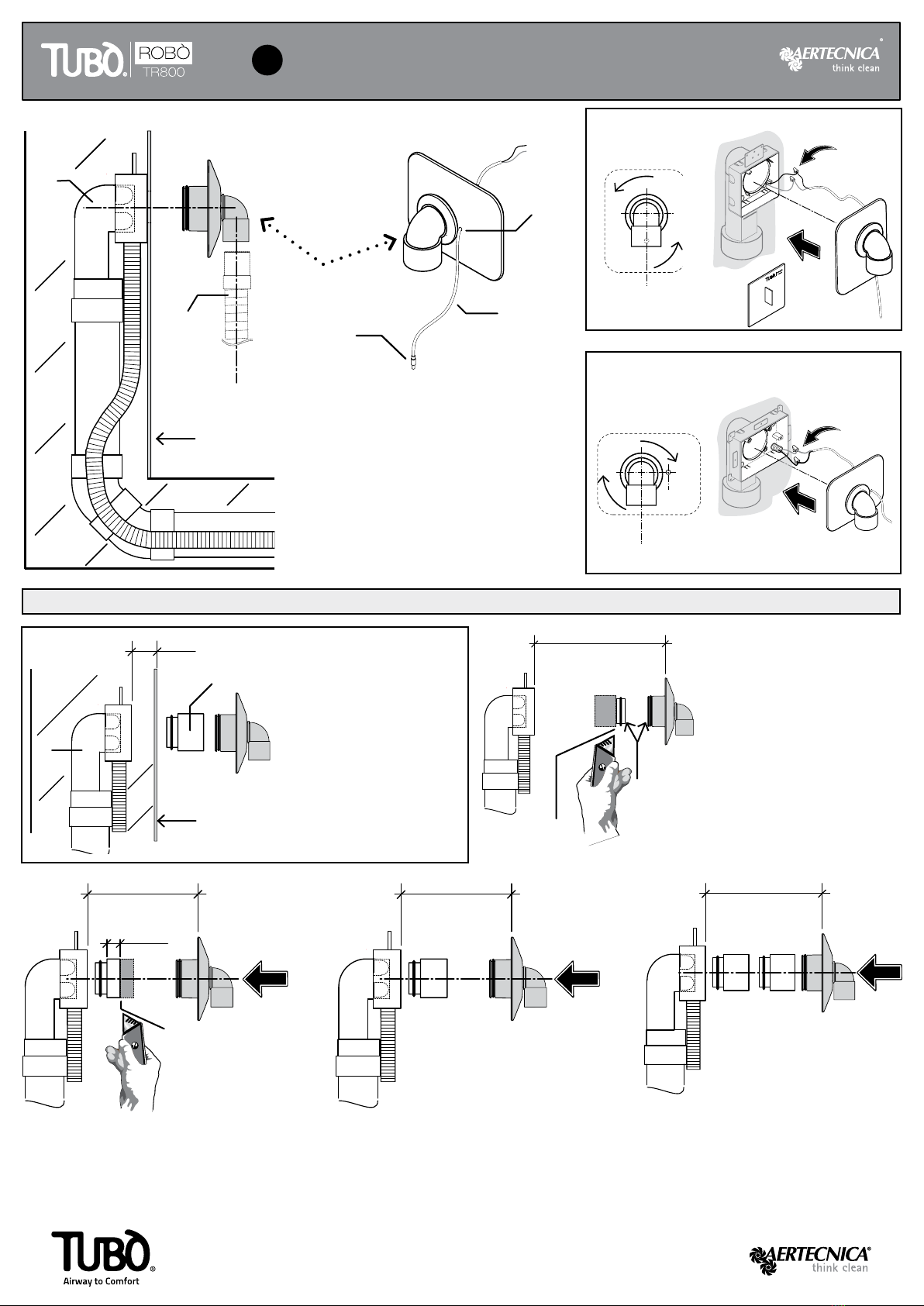

INSTALLAZIONE PROLUNGA PER CONTROPRESA TUBÒ | ROBÒ O GENERICA E CORNICE ITR804
taglio
perpendicolare
collegamento
elettrico
collegamento
elettrico
ITR804
ITR804
ITR803
CONTROPRESA GENERICA
cornice verticale
rotazione 90°
Inserire a fondo prolunga e cornice facendo
pressione
Inserire a fondo prolunga e cornice facendo
pressione
Inserire a fondo prolunga e cornice facendo
pressione
Via Cerchia di S. Egidio, 760
47521 Cesena (FC) Italy
AERTECNICA S.P.A. Tel. [phone]
Fax [phone]
[email protected]
www.aertecnica.com
8001590
ISTRUZIONI KIT CORNICE ITR804 TUBÒ | ROBÒ
IT

Extensions (F) are necessary
when the socket frame (E) is not
properly recessed into the wall
with respect to the reference
surface (G) and airtight sealing
of the system is not guaranteed.
The extension is compatible with
the following sockets: NEW
AIR, LOGIK NEW AIR, SQUARE
For Q between 7 mm and 20 mm,
insert the extension (F) into
the socket from the O-ring side.
Glue it on using cyanoacrylic
glue.
For Q between 20 mm and 32 mm,
use the extension (F) by cutting 13 mm off
the side opposite that of the O-ring.
For Q between 32 mm and 43 mm,
use the entire extension (F)
For Q exceeding 43 mm, use two or
more extensions (F)
Qmax 20mm
Qmax 32mm Qmax 43mm Q≥43mm
Qmin 7mm
Qmin 20mm Qmin 32mm
perpendicular
cut
surfaces
to be glued
wall
wall
surface wall
surface wall
min 13mm
ITR804 - frame with curve for connection with
TUBÒ | ROBÒ socket or generic socket frame
A - through hole for connection cable
B - ITR810 cable connection for ROBÒ self-cleaning base
C - ROBÒ self-cleaning base input connector
D - ITR802 exible hose for ROBÒ self-cleaning base
E - ITR803 socket frame or generic socket
8001590
ITR804 TUBÒ | ROBÒ KIT FRAME INSTRUCTIONS
EN
ITR804
C
E
E
B
F extension
G
A
Q
D
horizontal frame
90° revolution
EXTENSION ASSEMBLY FOR IT803 TUBÒ | ROBÒ SOCKET FRAME OR GENERIC SOCKET
perpendicular
cut
electrical
connection
electrical
connection
ITR804
ITR804
ITR803
GENERIC SOCKET FRAME
vertical frame
90° revolution
Extension and frame must be inserted
deeply doing pressure
Extension and frame must be inserted deeply
doing pressure
Extension and frame must be inserted
deeply doing pressure
Via Cerchia di S. Egidio, 760
47521 Cesena (FC) Italy
AERTECNICA S.P.A. Tel. [phone]
Fax [phone]
[email protected]
www.aertecnica.com
