agratronix FARMEX DHT-1 User manual

DHT-1
Digital Hay Tester
Operator’s Manual
Introduction
THANK YOU for purchasing a Farmex product.
READ THIS MANUAL carefully to learn how to operate and service your equip-
ment correctly. Failure to do so could result in personal injury or equipment
damage.
THIS MANUAL SHOULD BE CONSIDERED a permanent part of this equip-
ment and should remain with the unit when you sell it.
WRITE IDENTIFICATION NUMBERS in the Specifications section. Accurately
record all the numbers to help in tracing the equipment should it be stolen.Your
dealer also needs these numbers when you order parts. If this manual is kept
with the equipment, also file the identification numbers in a secure place away
from the unit.
WARRANTY is provided through AgraTronix for customers who operate and
maintain their equipment as described in this manual. The warranty is ex-
plained at the end of this section.
This warranty provides you with the assurance that AgraTronix will back its
products where defects appear within the warranty period. Should the equip-
ment be abused, or modified to change specifications, the warranty will
become void.
1

Contents
Page
Safety.............................................................................................................3
Operation
Understanding Hay Conditions and Test Readings ........................................4
Hay Testing Guidelines ...................................................................................5
Operating Hay Tester (Moisture Test) .............................................................7
Operating Hay Tester (Temperature Test).......................................................8
Troubleshooting
Troubleshooting the Hay Tester ......................................................................9
Service
Replacing the 9-Volt Alkaline Battery ...........................................................10
Care, Maintenance and Storage...................................................................10
Specifications
Hay Tester Features......................................................................................11
Record Serial Number..................................................................................11
Accessories
Tester Probes ...............................................................................................11
Product Warranty..........................................................................................12
2
All information, illustrations and specifications in this manual are based
on the latest information available at the time of publication.
The right is reserved to make changes at any time without notice.

3
Recognize Safety
Information
This is a safety-alert symbol. When you see
this symbol on your tester or in this manual,
be alert to the potential for personal injury.
Follow recommended precautions and safe
operating practices.
Understand Signal Words
A signal word – DANGER, WARNING or
CAUTION – is used with the safety-alert
symbol. DANGER identifies the most seri-
ous hazards.
DANGER or WARNING safety signs are
located near specific hazards. General
precautions are listed on CAUTION safety
signs. CAUTION also calls attention to safe-
ty messages in this manual.
Follow Safety Instructions
Carefully read all safety messages in this
manual and on your tester safety signs.
Keep safety signs in good condition. Re-
place missing or damaged safety signs. Be
sure new equipment components and re-
pair parts include the current safety signs.
Learn how to operate the tester and how
to use controls properly. Do not let anyone
operate without instruction.
Keep your tester in proper working condi-
tion. Unauthorized modifications to the ma-
chine may impair the function and/or safety
and affect machine life.
If you do not understand any part of this
manual and need assistance, contact
Farmex™.
Safety

Operation
Understanding
Hay Conditions
and Test Readings
Many variables affect the accuracy of
test readings. Understanding these
variables can help to obtain accurate
test readings.
IMPORTANT:
Because of the numerous vari-
ables which affect test readings, the
indicated moisture content should
not be used as an absolute, quantita-
tive measurement. Test readings are,
however, very useful guidelines for
baling and storing hay.
• Bale Density: The tighter the bale, the higher the moisture readings. Com-
paction also varies within each bale. Although each brand of baler feeds hay
into its chamber differently, in general, small, rectangular bales are denser
toward the bottom or “tight” side; and large rectangular bales are densest in
their upper corners.
• Natural variations within the plant before proper curing: The higher the
moisture content, the wider the variations. Greater uniformity can be expect-
ed as more curing takes place.
• Sweating: Higher readings may occur during the first couple of days after
baling, moisture readings may be low and then climb during the “sweating”
process. As the hay cures, moisture readings should drop and continue to
decline as the hay becomes progressively drier. It is important to continue to
monitor moisture for several days.
• Some preservatives increase conductivity initially: Until the preservative
is absorbed, usually in 1-2 days, it may cause the moisture reading to be
2-4% above the same hay which is untreated.
• Percent of grass in the hay: Tester has been calibrated on 100% alfalfa
hay. The more grass in the hay, the higher the moisture readings vs. actual.
Independent tests have shown that differences of up to 5 points at 20%
moisture can exist with 100% mixed grass hay.
4
DHT-1 Hay Tester

5
Hay Testing Guidelines
Operation

Hay Testing Guidelines, continued
Windrow:
Windrow moisture will vary greatly in different parts of the field. Thick, heavy
sections of the windrow will contain much higher moisture hay than thin areas.
Look for “humps” in the windrows.
Check windrows at several locations by turning the windrow up on its side and
selecting a handful of hay from the bottom.
NOTE: Hay from the bottom should contain the most moisture since the top
of the windrow will dry out first.
Twist the sample handful into a tight knot or loop, trying to simulate the density
of a bale. Insert probe tip into the tightest part of the knot so both brass parts
are within the knot.
Use highest reading as a guideline for when to bale. There are more variables
to testing moisture in the windrow than in a bale. For greater accuracy, several
bales should be baled and tested, before baling the entire field.
IMPORTANT: DO NOT AVERAGE RESULTS.
Rectangular or Square Bales:
The way hay is fed into the baler’s cmpression chamber results in more hay
toward the bottom of the bale than the top. Any shattered leaves, etc., will sift
downward, causing the bottom or “tight” side of the bale to be denser than the
top or “loose” side. (An exception to this is a baler which “folds” hay into the
chamber on each side.The top third of a folded bale and its upper corners are
the densest areas.)
Because the inside of each bale is not uniform in density or leaf-to-stem ratio,
moisture readings will vary from one part of the bale to another. It will read
highest if the probe is inserted into the “dense” side. Tester will give higher
readings in tight bales than in loose bales.
For best results, insert probe into the “dense” side of bale at a 45˚ angle. Take
readings in at least five (5) places (approximately 6 in. apart along the bale
centerline) and use the highest reading as a guideline.
IMPORTANT: DO NOT AVERAGE RESULTS.
Round Bales:
Test readings can be taken anywhere around the outside surface of the bale,
as long as the probe tip is inside the outer wrap, since the outer wrap tends to
dry out first.
6
Operation

IMPORTANT: Do not insert probe into the wound end of the bale. If in-
serted from the wound end, probe tip can end up between the hay wraps
and not have sufficient contact to produce an accurate test reading.
For best results, insert probe into the outside radius of the bale at a 45˚ angle
and at least 12 in. deep.Take readings in at least five (5) places (approximately
6 in. apart ) and use the highest reading as a guideline.
IMPORTANT: DO NOT AVERAGE RESULTS.
Hay Testing Guidelines, continued

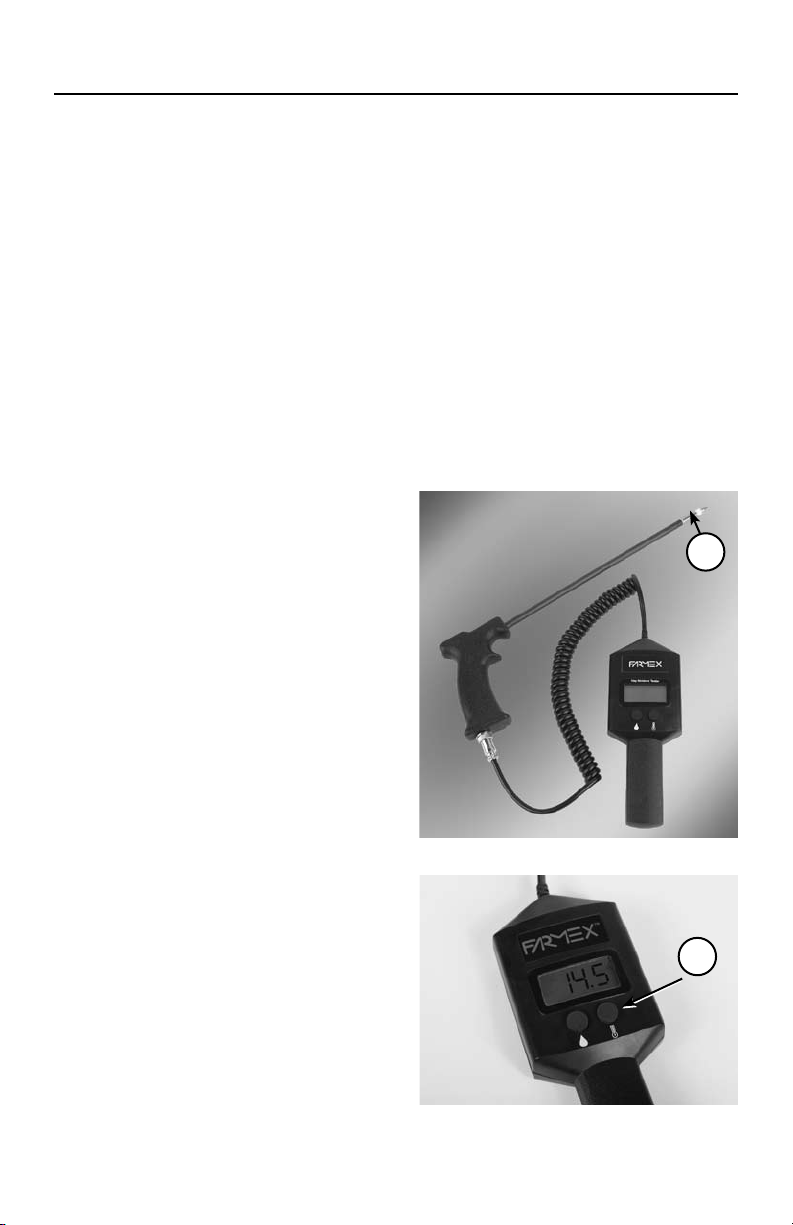

Operating Hay Tester (Moisture Test)
NOTE: If both temperature and moisture % switches are pressed simultaneous-
ly, the tester will not be harmed but a meaningless number will be displayed.
1. Insert probe tip (A) into hay so both
brass pieces are in contact with hay.
See Hay Testing Guidelines for probe
information and hay preparation.
2. Press and hold “Moisture %” switch
(B) until digital readout stops chang-
ing (settles). Moisture content may
vary widely in different parts of the
windrow and within each bale. Tes-
ter will display moisture reading from
14.5% to 45%, with most accurate
readings between 15% and 30%.
IMPORTANT: Take readings in at
least five (5) places in the windrow
or bale and use the HIGHEST read-
ing as a guideline. DO NOT AVER-
AGE.
High Moisture Readings (above 30%):
Readings over 30% should only be
used as a qualitative indication of very
high moisture.
NOTE: Hay at more than 20% moisture
should not be baled or stored without
preservative.
Hay at more than 25% moisture should
not be baled or stored.
7
A
B
Probe Tip
“Moisture %” Switch
Operation

IMPORTANT: If one reading is over the recommended moisture content,
do not bale.
Low Moisture Readings (under 14.5%): Hay tester will not test below 14.5%.
If a hay bale being tested is 12% moisture, the tester will still read at 14.5%
(+/–0.3%). If you suspect that the hay being tested is very low moisture, take
a reading of the air before probing the bale. If the display does not change
from the air reading (14.5%), then the bale moisture is below the limits of the
tester.
Operation
A
B
Probe Tip
“Temperature” Switch
Operating Hay Tester (Temperature Test)
NOTE: If both temperature and moisture % switches are pressed simultaneous-
ly, the tester will not be harmed but a meaningless number will be displayed.
Temperatures can be measured from 33˚ to 200˚F.
1. Insert probe tip (A) into hay so both brass pieces are in contact with hay. See
Hay Testing Guidelines for probe in-
formation and hay preparation.
2. Press “Temperature” switch (B). Be-
cause the metal tip of the probe must
adjust to the temperature of the bale,
it may take from 1-2 minutes until
the correct temperature stabilizes. It
is not necessary to keep the switch
depressed for this period. Just leave
the probe in the bale and periodi-
cally check the reading to allow the
metal tip of the probe to adjust to the
bale temperature. The temperature
circuitry of each tester is indivudally
calibrated to its probe. If a replace-
ment probe is installed, the tempera-
ture readings may be off by 1˚ to 3˚
from actual.
IMPORTANT: Temperature may vary
widely in different parts of the bale.
Take readings in at least five (5) plac-
es and use the HIGHEST reading as
a guideline.
8

Troubleshooting
Troubleshooting the Hay Tester
If tester fails to operate, follow these steps:
1. If no display appears when switches are pressed, check battery connec-
tions.
2. If “LOWBAT” is displayed, replace
battery with a new 9-volt alkaline
battery. (See Replacing 9-Volt Alka-
line Battery.)
If tester displays inaccurate read-
ings, or if readings are lower than
actual, follow these steps:
3. Make certain cord connection (A)
between tester and probe is dry
and fastened correctly.
4. Clean tarnish from probe tip (B)
and retest hay.
5. To check tester calibration, take a
“Moisture %” reading at room tem-
perature (72˚F) with nothing touch-
ing the end of the probe.
• Test reading should be 14.5% (+/–1%).
Short two brass parts of probe tip with a piece of aluminum foil and take a
second “Moisture %” reading.
• Test reading should be 45.0% (+/–1%).
If tester fails to display above readings, replace tester.
(See “Product Warranty”, Page 12.)
9
B
A
Troubleshooting Tester

Service
10
Replacing 9-Volt Alkaline Battery
NOTE: “LOBAT” will display when a switch is pressed and battery needs
replacement.
1. Remove battery door (A) from back of tester.
2. Attach leads (B) to 9-volt alkaline battery (C) terminals.
3. Attach battery door to tester.
Displaying “LOBAT”
Replacing Battery
A
B
C
Care, Maintenance and Storage
CAUTION: Never attempt to wear tester probe
on your belt. Serious injury could occur
from sharp tip of probe.
1. After each use, store tester in a
clean, dry place.
2. Probe’s metal tip should be wiped
clean between each use for best
results. Clean both parts of metal
tip from time-to-time with fine steel
wool and/or mineral spirits or alco-
hol. A dirty tip can cause lower test
readings. Keep brass shiny for best
results.
3. Never immerse probe in water.
4. Remove battery if tester will not be
used for several months.
Maintaining Tester

Specifications
11
Hay Tester Features
• 18 in. Probe with Gun-Type
Grip (A).
• DIGITAL Readout (B) for
% Moisture and Temperature (˚F).
(+/–1% accuracy throughout the
normal test range of stored, baled
hay.)
• Temperature Range (C):
33˚ to 200˚F
• Moisture Range (D): 14% to 45%.
• Factory Calibrated: No field adjust-
ments required.
B
A
Features
C
D
Record Serial Number
NOTE: Hay Tester serial number is located on the back side of the tester.
Write your model number, serial number and date of purchase in the spaces
provided below. Farmex™ or your local dealer needs this information when
ordering parts and when filing warranty claims.
Model No. ____________________________________
Serial No. ____________________________________
Date of Purchase ______________________________
(To be filled in by purchaser)
Accessories
A
Tester Probes
Standard 18 inch probe is provided
with the DHT-1 Hay Tester.
Optional 24 inch and 32 inch probes
are available as an accessory.
Standard 18 inch Probe

Warranty
The Farmex™ DHT-1 Hay Probe Tester is guaranteed to be free from
defects in materials and workmanship for one year from date of retail
purchase. This warranty does not cover the battery or damage resulting
from misuse, neglect, accident or improper installation or maintenance.
This warranty does not apply to any product which has been repaired or
altered outside the factory.
The foregoing warranty is exclusive and in lieu of all other warranties
of merchantability, fitness for purpose and any other type, whether
expressed or implied. AgraTronix neither assumes nor authorizes anyone
to assume for it any other obligation or liability in connection with its prod-
uct and will not be liable for consequential damages. For repair or service
information, call Farmex at 1-800-821-9542.
12
10375 State Route 43
Streetsboro, OH 44241
[phone]
http://www.agratronix.com

DHT-1
Testeur Numérique de
l’Humidité et de la
Température du Foin
Manuel de
l’Utilisateur
Introduction
MERCI d’avoir acheté un produit Farmex™.
LIRE CE LIVRET attentivement pour apprendre à utiliser et entretenir le
matériel correctement. Toute négligence à cet égard peut entraîner des bles-
sures ou des dommages matériels.
CET LIVRET DOIT ÊTRE CONSIDÉRÉ comme faisant partie intégrante du
matériel et doit l’accompagner en cas de revente.
INSCRIRE LES NUMÉROS D’IDENTIFICATION à la section Caractéristiques.
Noter tous les numéros avec exactitude car ils permettraient de retrouver plus
facilement le matériel en cas de vol. En outre, le concessionnaire aura besoin
de ces numéros lors de la commande de pièces. Si ce livret est gardé avec le
matériel, conserver une copie des numéros en lieu sûr.
La GARANTIE est fournie par l’intermédiaire AgraTronix pour les clients qui
utilisent et entretiennent leur matériel comme décrit dans ce livret. La garantie
est expliquée à l’extrémité de cette section.
Cette garantie est l’assurance que AgraTronix soutiendra ses produit pour tous
défauts survenus au cours de la période de couverture. Si le matériel est sour-
mis à un usage abusif ou s’il est modifié en vue de changer ses caractéris-
tiques, la garantie sera annulée et les améliorations pourront être refusées.
13

Table des matières
Page
Sécurité .......................................................................................................15
Utilisation
Évaluation de l’état du foin et des relevés des essais ..................................16
Consignes d’essais sur le foin ......................................................................17
Utilisation du testeur de foin (essai d’humidité) ............................................19
Utilisation du testeur de foin (essai de température) ....................................20
Dépannage
Dépannage du testeur de foin ......................................................................21
Entretien
Remplacement de la pile alcaline de 9 volts ................................................22
Entretien, maintenance et remisage.............................................................22
Spécifications
Caractéristiques du testeur de foin...............................................................23
Enregistrement du numéro de série .............................................................23
Accessoires
Sondes d’appareil de contrôle......................................................................23
Garantie du produit et programme de réfection............................................24
14
Toutes les informations, illustrations et caractéristiques contenues
dans la présente publication sont à jour au moment de la publication,
le constructeur se réservant le droit d’apporter sans notification
toute modification jugée appropriée.

15
Signalisation des
Informations de Sécurité
Voici un symbole de mise en garde. Sa présence
sur la machine ou dans le présent livret signale un
risque de blessures.
Suivre les précautions et procédures d’utilisation
recommandées.
Signification des Termes
de Signalisation
Un terme de signalisation – DANGER, AVERTISSE-
MENT ou ATTENTION – accompagne le symbole
de mise en garde, DANGER signale les dangers
les plus graves.
Les affichettes de sécurité de DANGER ou
d’AVERTISSEMENT sont situées près des zones
présentant le risque en question. Les affichettes
de sécurité commençant par le terme ATTENTION
indiquent des précautions générales à suivre. Le
terme ATTENTION attire également l’attention sur
les messages de sécurité contenus dans ce livret.
Sécurité
Respect des Consignes
de Sécurité
Lire attentivement tous les messages de sécurité
figurant dans ce livret et sur les affichettes de sé-
curité de la machine. Garder les affichettes de sé-
curité en bon état. Remplacer les affichettes man-
quantes ou endommagées. Veiller à ce que les
nouveaux composante d’équipement et les pièces
de rechange portent les affichettes de sécurité ap-
propriées. Des affichettes de sécurité de rechange
sont disponibles chez le Farmex™.
Se familiariser avec l’utilisation de la machine et de
ses commandes. Ne laisser personne utiliser la machine sans les compétences néces-
saires.
Garder la machine en bon état de fonctionnement. Les modifications non autorisées
de la machine risquent d’en altérer le fonctionnement et/ou la sécurité et d’en réduire
la vie utile.
Pour toute clarification sur le contenu de ce livret ou toute demande d’assistance,
entrer en contact avec le Farmex™.

Utilisation
16
Évaluation de l’État du
Foin et des Relevés des
Essais
De nombreuses variables ont une in-
fluence sur la précision des relevés
d’essais. La compréhension de ces vari-
ables peut permettre d’obtenir des rele-
vés exacts.
IMPORTANT: En raison des nom-
breuses variables qui ont une influ-
ence sur les relevés d’essais, la te-
neur en humidité indiquée ne doit pas
être considérée comme une valeur
absolue et quantitative. Les relevés
d’essais sont cependant très utiles
pour prévoir les travaux de mise en balles et de stockage du foin.
• Densité de balle: Plus la balle est dense, plus les relevés d’humidité sont
élevés. Le tassement varie aussi à l’intérieur d’une même balle. Bien que
l’alimentation du foin dans le canal de compression soit différent sur chaque
ramasseuse-presse, de façon générale, les petites balles rectangulaires sont
plus denses à la partie inférieure ou partie “tassée” alors que les grosses
balles rectangulaires le sont dans les coins supérieurs.
• Variations naturelles à l’intérieur de la plante avant un fanage correct:
Plus le teneur en humidité est élevée, plus les variations sont grandes. Une
plus grande uniformité est probable à mesure du fanage.
• Transpiration: Des relevés plus élevés peuvent être observés au cours des
deux premiers jours suivant la mise en balles; les relevés peuvent être bas
puis augmenter durant le processus de “transpiration”. À mesure que le foin se
fane, les relevés d’humidité doivent diminuer et continuer à baisser lorsque le
foin devient progressivement plus sec. Il est important de continuer à surveiller
l’humidité pendant plusieurs jours.
• Certains produit de conservation augmentent initialement la conduct-
ibilité: Jusqu’à ce que le produit de conservation soit absorbé, généralement
en 1 à 2 jours, les relevés d’humidité peuvent être de 2 à 4 % plus élevés qu’ils
ne le seraient avec le même foin non traité.
• Pourcentage d’herbe dans le foin: Le testeur a été étalonné avec du foin
à 100 % de luzeme: Plus il y a d’herbe dans le foin, plus les relevés d’humidité
sont élevés par rapport à la valeur réelle. Des essais indépendants ont montré
qu’il peut exister des différences allant jusqu’à 5 unités à 20 % d’humidité dans
du foin à 100 % d’herbe.
DHT-1 Testeur de Foin

17
Consignes d’Essais Sur le Foin
Utilisation, continué

Utilisation, continué
18
Consignes d’Essais Sur le Foin
Andain:
La teneur en himidité d’un andain peut varier de façon importante dans dif-
férentes zones de la parcelle. Les sections épaisses et denses de l’andain
contiennent davantage d’humidité que les sections minces. Rechercher les
“bosses” des andains.
Effecteur les vérifications en plusieurs endroits de l’andain, en le retournant
sur le côté et en prenant une poignée de foin du bas.
NOTE: Le foin du bas doit contenir le plus d’humidité étant donné que le des-
sus de l’andain sèche en premier.
Torsader la poignée échantillon de foin pour former un noeud serré ou une
boucle, afin de simuler la densité d’une balle. Insérer l’embout de la sonde
dans la partie la plus serrée du noeud, de façon que les deux pièces en laiton
soient à l’intérieur du noeud.
Prendre la valeur la plus élevée comme guide pour déterminer le moment
de mettre en balles. Il y a plus de variables pour les relevés d’humidité dans
l’andain que dans une balle. Pour obtenir une plus grande précision, il est con-
seillé de former plusieurs balles et de vérifier leur humidité avant d’effectuer le
ramassage-pressage sur toute la parcelle.
IMPORTANT: NE PAS FAIRE LA MOYENNE DES RÉSULTATS.
Balles rectangulaires ou carrées:
À cause de la façon dont le foin est entassé dans le canal de compression de
la machine, il y a davantage de foin au bas de la balle qu’en haut. Les feuilles
éclatées, etc., progressent vers le bas, ce qui fait que la partie inférieure ou
“tassée” de la balle est plus dense que la partie supérieure ou “non tassée”.
(Une exception à cela est la ramasseuse-presse qui “replie” le foin dans le
canal de compression, de chaque côté. Le tiers et les coins supérieurs d’une
balle de foin replié sont les parties les plus denses.)
Comme la densité et le rapport entre les parties de tiges et feuillues ne sont
pas uniformes dans une même balle, les relevés d’humidité varient d’une
partie de balle à l’autre. Le relevé est le plus élevé si la sonde est insérée
dans la partie “dense”. Le testeur donne des relevés plus élevés dans les
balles denses qe dans celles qui ne sont pas tassées.
Pour obtenir les meilleurs résultats, insérer la sonde dans la partie “dense” de
la balle, à un angle de 45˚. Prendre les relevés à au moins cinq (5) endroits
(séparés d’environ 6 in. [152mm] le long de l’axe de la balle) et se servir de la
valeur la plus élevée comme guide.
IMPORTANT: NE PAS FAIRE LA MOYENNE DES RÉSULTATS.

19
Balles cylindriques:
Les relevés d’essais peuvent être pris n’importe où, sur la surface extérieure de la
balle, en vérifiant que la pointe de la sonde est à l’intérieur de la couche
externe, étant donné que celle-ci sèche en premier.
IMPORTANT: Ne pas insérer la sonde dans l’extrémité enroulée de la balle. Si elle
y est insérée, la pointe peut se trouver entre les couches de foin et ne pas avoir
suffisamment de contact pour fournir un relevé exact.
Pour obtenir les meilleurs résultats, insérer la sonde dans le pourtour extérieur de la
balle, à un angle de 45˚ et à au moins 12 in. (305 mm) de profondeur. Prendre les rele-
vés à au moins cinq (5) endroits (séparés d’environ 6 in. [152 mm]} et se servir de la
valeur la plus élevée comme guide.
IMPORTANT: NE PAS FAIRE LA MOYENNE DES RÉSULTATS.
A
B
Embout de Sonde
Interrupteur “Moisture %”
Fonctionnement
du Testeur de Foin
(Test d’Humidité)
REMARQUE: Si l’utilisateur enfonce si-
multanément les interrupteurs indiquant le
pourcentage d’humilité et la température,
l’appareil ne sera pas endommagé mais
un chiffre quelconque s’affichera.
1. Insérez l’embout de sonde (A) dans le
foin de manière à ce que les deux élé-
ments en laiton soient en contact avec
le foin. Consultez les directives de tes-
tage du foin pour obtenir de plus am-
ples informations concernant la sonde
et la préparation du foin.
2. Appuyez sur l’interrupteur “Moisture
%” [Pourcentage d’humidité] (B) et
maintenez-le enfoncé jusqu’à ce que
l’afficheur numérique se fixe sur un
chiffre. Le taux d’humidité peut être
totalement différent en fonction de la
partie de l’andain testée et au cœur de
chaque balle de foin. L’appareil affiche
des lectures d’humidité allant de 14,5
à 45 %, alors que les lectures les plus
précises se situent entre 15 et 30 %.
Utilisation, continué

IMPORTANT: Nous vous conseillons de procéder à des lectures en sondant au
moins cinq (5) parties de l’andain ou de la balle de foin et d’utiliser la lecture la
PLUS ÉLEVÉE comme point de repère. NE FAITES PAS LA MOYENNE DETOUTES
LES LECTURES.
Lecture d’un taux d’humidité élevé (supérieur à 30 %): Les lectures supérieures à
30 % ne peuvent être utilisées comme une indication d’un taux d’humidité très élevé.
REMARQUE: Le foin dont le taux d’humilité est supérieur à 20 % ne doit pas être mis
en balle ou stocké sans conservateur.
Le foin dont le taux d’humidité est supérieur à 25% ne doit pas être mis en balle ou stocké.
IMPORTANT: Si une lecture dépasse le taux d’humidité recommandé, ne mettez
pas le foin en balle.
Lectures d’un taux d’humidité faible (moins de 14,5%): Le détecteur de foin ne
teste pas les taux d’humidité inférieurs à 14,5 %. Si le taux d’humidité d’une balle de
foin est inférieur à 12 %, l’appareil affiche 14,5 % (+/- 0,3%) Si vous pensez que le taux
d’humidité du foin testé est très bas, faites
une lecture de l’air avant de tester la balle
de foin. Si la lecture du taux d’humidité de
la balle de foin est la similaire à celle de l’air
(14,5%), le taux d’humidité de la balle de
foin est inférieur à la limite de l’appareil.
Fonctionnement
du Testeur de Foin
(Test de Température)
REMARQUE: Si l’utilisateur enfonce si-
multanément les interrupteurs indiquant le
pourcentage d’humilité et la température,
l’appareil ne sera pas endommagé mais
un chiffre quelconque s’affichera.
La gamme de température pouvant être
mesurée va de 33 à 200° F.
1. Insérez l’embout de sonde (A) dans le
foin de manière à ce que les deux élé-
ments en laiton soient en contact avec
le foin. Consultez les directives de tes-
tage du foin pour obtenir de plus am-
ples informations concernant la sonde
et la préparation du foin.
2. Appuyez sur l’interrupteur “Tempera-
ture” [Température] (B). Étant donné
que l’embout en métal de la sonde doit
s’ajuster à la température de la balle de
20
A
B
Embout de Sonde
Interrupteur “Température”
Utilisation, continué
