Agri-Fab Poly Lawn Cart 45-02264 User manual

OWNERS MANUAL
MANUAL DEL USUARIO
MANUEL D’UTILISATION
MODEL NO.
45-02264
POLY LAWN CART
CARRETILLA DE POLY PARA CÉSPED
CHARIOT EN POLY POUR GAZON
PRINTED IN U.S.A. FORM NO. 40347 (7/06)
the fastest way to purchase parts
www.speedepart.com
CAUTION:
Read Rules for
Safe Operation
and Instructions
Carefully
ATTENTION:
Lire et suivre
attentivement les
instructions et consignes
de sécurité de
cette notice.
PRECAUCION:
Lea cuidadosamente
los Procedimientos e
Instrucciones para la
Operación Segura de
la Máquina.
• Safety
• Assembly
• Operation
• Maintenance
• Parts
• Seguridad
• Montaje
• Operación
• Mantenimiento
• Piezas de Repuesto
• Sécurité
• Assemblage
• Fonctionnement
• Maintenance
• Pièces de Rechange
™

2
RULES FOR SAFE OPERATION
FIGURE 1
ASSEMBLY INSTRUCTIONS
TOOLS REQUIRED
(2) 14 MM Wrenches or Adjustable Wrenches
(1) Pliers
NOTE:
Do not tighten nuts until entire lawn cart has been
assembled.
1. Refer to parts drawing on page 3 for assembly and
reference numbers.
2. Turn the tray (Ref. 1) upside down and support at each
end with two boxes or two saw horses.
3. Slide the handle extension (Ref. 5) into ends of upper
handle (ref. 4) and align holes.
4. Position handle assembly on tray as shown in parts
drawing. Insert one carriage bolt (Ref. 9) through one
of the holes at the rear of the tray and on through the
handle assembly.
5. Hold a channel leg (Ref. 6) so that the two holes for the
leg brace are toward the rear of the tray. Loosely secure
the channel leg (Ref. 6) to the carriage bolt installed in
step 4 using one fl at washer (Ref. 13), lock washer (Ref.
14) and hex nut (Ref. 12).
6. Repeat step 5 for the other channel leg.
7. Place one U-clamp (Ref. 8) at the end of one handle
extension and align holes. Insert a carriage bolt (Ref. 9)
through a hole at the front of the tray and through the
U-clamp, the handle extension and the front hole in the
channel leg. Secure loosely with one fl at washer (Ref.
13), lock washer (Ref. 14) and hex nut (Ref. 12).
8. Repeat step 7 for the other side of tray.
9. Slide axle (Ref. 3) through both U-clamps and center
axle left to right.
10. Place one large fl at washer (Ref. 11), a wheel (Ref. 2)
and another large fl at washer (Ref. 11) onto one end of
axle. Assemble two cotter pins (Ref. 15) to axle, securing
wheel and washers between them.
11. Repeat step 10 for other end of axle.
12. Attach leg brace (Ref. 7), as shown, to channel legs with
four hex bolts (Ref. 10), lock washers (14) and hex nuts
(12).
13. Tighten all nuts securely using wrenches.

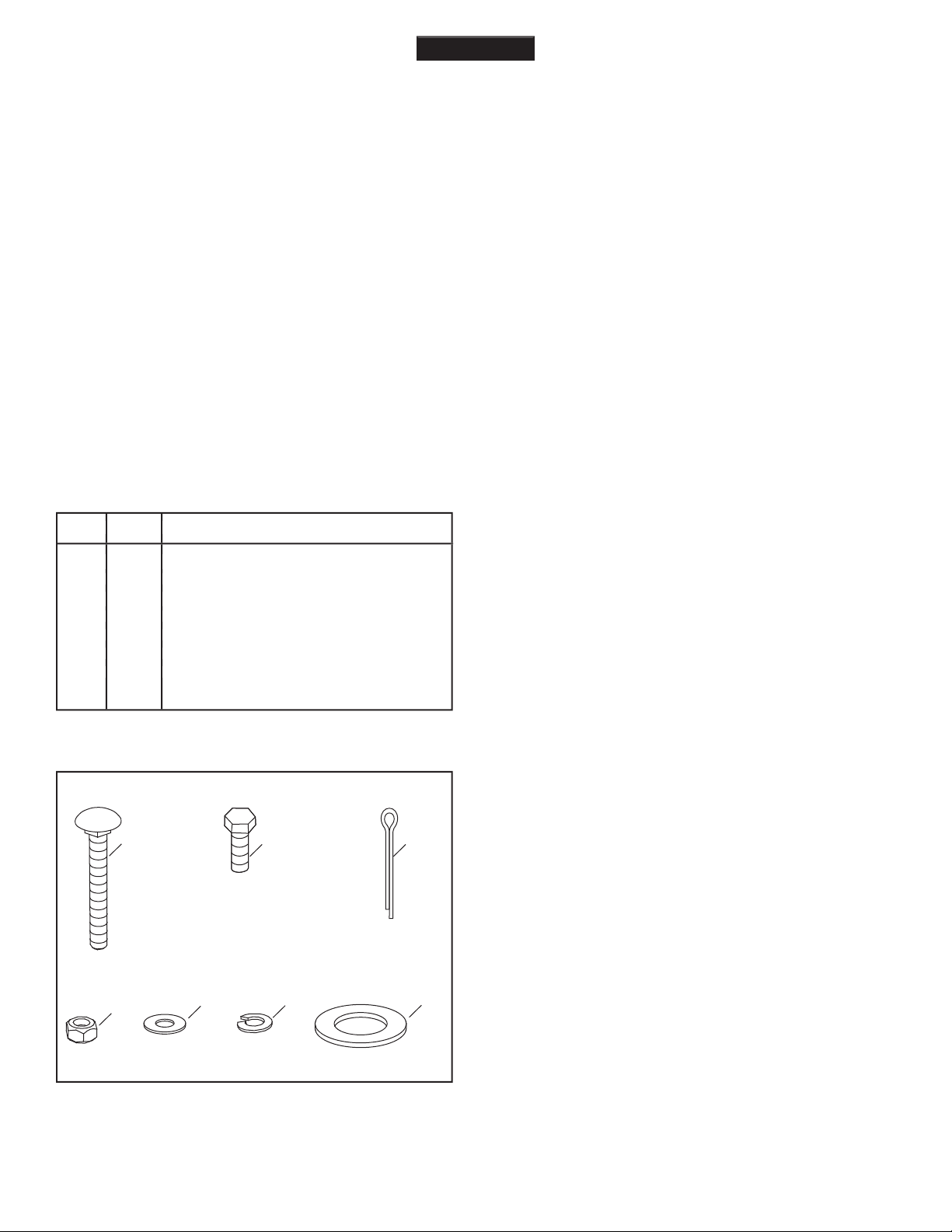

HARDWARE REFERENCE CHART
Your Lawn Cart carton contains a hardware package with
parts as shown in the chart below and in fi gure 1.
REF. QTY. DESCRIPTION
REF. QTY. DESCRIPTION
REF. QTY. DESCRIPTION
9 4 Carriage Bolt
9 4 Carriage Bolt
9 4 Carriage Bolt
9 4 Carriage Bolt
10 4 Hex Bolt
10 4 Hex Bolt
10 4 Hex Bolt
10 4 Hex Bolt
11 4 Large Flat Washer
11 4 Large Flat Washer
11 4 Large Flat Washer
11 4 Large Flat Washer
12 8 Hex Nut
12 8 Hex Nut
12 8 Hex Nut
12 8 Hex Nut
13 4 Flat Washer
13 4 Flat Washer
13 4 Flat Washer
13 4 Flat Washer
14 8 Lock Washer
14 8 Lock Washer
14 8 Lock Washer
14 8 Lock Washer
15 4 Cotter Pin
15 4 Cotter Pin
15 4 Cotter Pin
15 4 Cotter Pin
Contents of Hardware Pack: (See fi gure 1)
Preventing accidents is the responsibility of every equipment
operator. The following general safety precautions must be
fully understood and followed by every operator.
1. Do not at any time carry passengers in this cart. It is
designed for carrying materials only and not intended
to carry passengers.
2. Be careful on any grade (hill) and stay off of steep
grades.
3. Use caution when loading cart to avoid tipping.
4. Avoid large holes and ditches when transporting
loads.
ENGLISH
11
14
13
12
15
910

3

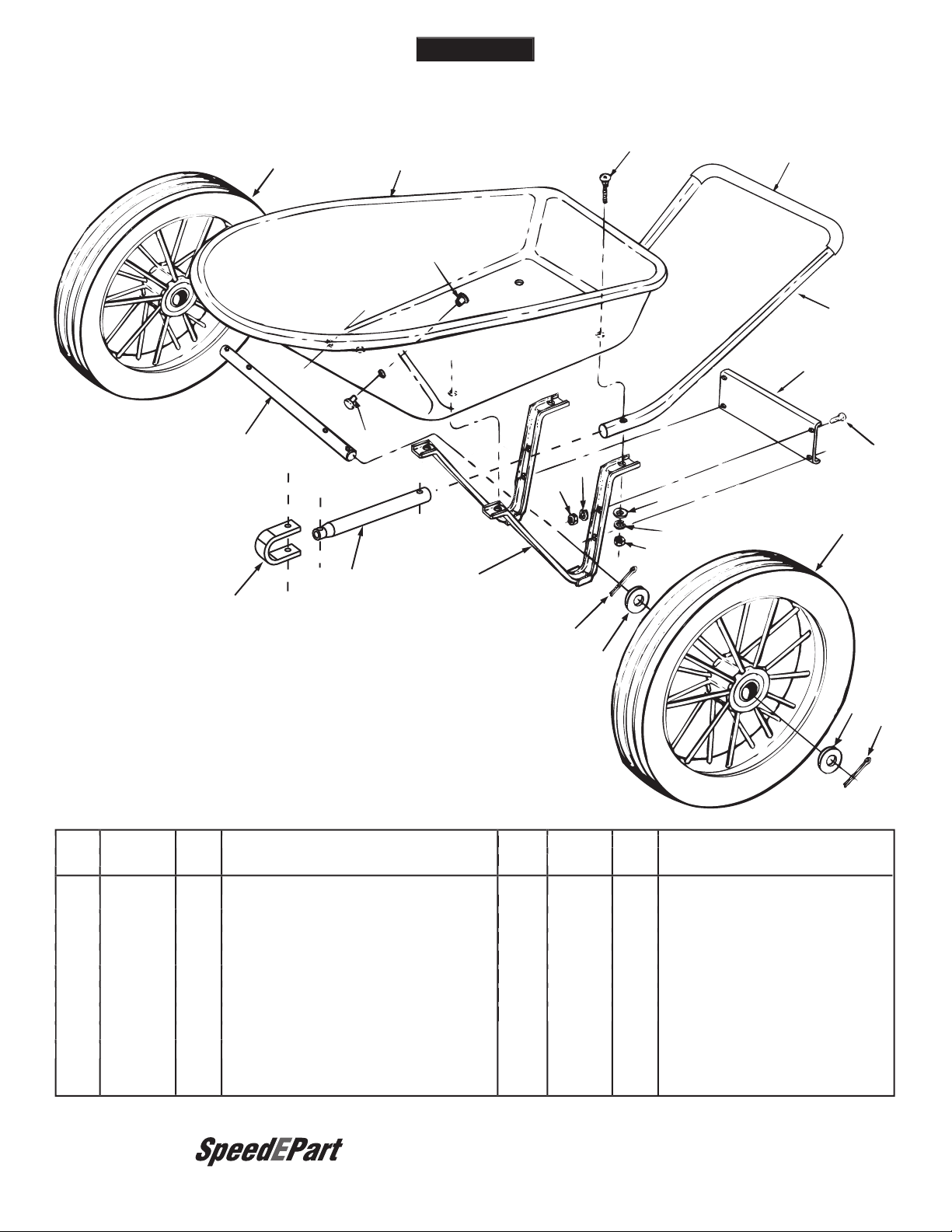

MODEL 45-02264 POLY LAWN CART
*Purchase Common Hardware Locally.
REF. PART QTY. DESCRIPTION
REF. PART QTY. DESCRIPTION
REF. PART QTY. DESCRIPTION
REF. PART QTY. DESCRIPTION
REF. PART QTY. DESCRIPTION
NO. NO.
NO. NO.
NO. NO.
REF. PART QTY. DESCRIPTION
REF. PART QTY. DESCRIPTION
REF. PART QTY. DESCRIPTION
REF. PART QTY. DESCRIPTION
REF. PART QTY. DESCRIPTION
NO. NO.
NO. NO.
NO. NO.
1 49694 1 Poly Tray
1 49694 1 Poly Tray
1 49694 1 Poly Tray
1 49694 1 Poly Tray
1 49694 1 Poly Tray
2 40346 2 Wheel
2 40346 2 Wheel
2 40346 2 Wheel
2 40346 2 Wheel
2 40346 2 Wheel
3 26020 1 Axle
3 26020 1 Axle
3 26020 1 Axle
3 26020 1 Axle
3 26020 1 Axle
4 49692 1 Upper Handle
4 49692 1 Upper Handle
4 49692 1 Upper Handle
4 49692 1 Upper Handle
4 49692 1 Upper Handle
5 49693 2 Handle Extension
5 49693 2 Handle Extension
5 49693 2 Handle Extension
5 49693 2 Handle Extension
5 49693 2 Handle Extension
6 44192 2 Channel Leg
6 44192 2 Channel Leg
6 44192 2 Channel Leg
6 44192 2 Channel Leg
6 44192 2 Channel Leg
7 813139 1 Leg Brace
7 813139 1 Leg Brace
7 813139 1 Leg Brace
7 813139 1 Leg Brace
7 813139 1 Leg Brace
8 23878 2 U-Clamp
8 23878 2 U-Clamp
8 23878 2 U-Clamp
8 23878 2 U-Clamp
8 23878 2 U-Clamp
9 49528 4 M8X65 Carriage Bolt
9 49528 4 M8X65 Carriage Bolt
9 49528 4 M8X65 Carriage Bolt
9 49528 4 M8X65 Carriage Bolt
9 49528 4 M8X65 Carriage Bolt
10 234B5 4 M8X20 Hex Bolt
10 234B5 4 M8X20 Hex Bolt
10 234B5 4 M8X20 Hex Bolt
10 234B5 4 M8X20 Hex Bolt
10 234B5 4 M8X20 Hex Bolt
11 43009 4 Flat Washer, Large
11 43009 4 Flat Washer, Large
11 43009 4 Flat Washer, Large
11 43009 4 Flat Washer, Large
11 43009 4 Flat Washer, Large
12 234B4 8 M8 Hex Nut
12 234B4 8 M8 Hex Nut
12 234B4 8 M8 Hex Nut
12 234B4 8 M8 Hex Nut
12 234B4 8 M8 Hex Nut
13 43081 4 Flat Washer, 5/16"
13 43081 4 Flat Washer, 5/16"
13 43081 4 Flat Washer, 5/16"
13 43081 4 Flat Washer, 5/16"
13 43081 4 Flat Washer, 5/16"
14 234B3 8 Lock Washer, 5/16"
14 234B3 8 Lock Washer, 5/16"
14 234B3 8 Lock Washer, 5/16"
14 234B3 8 Lock Washer, 5/16"
14 234B3 8 Lock Washer, 5/16"
15 43010 4 Cotter Pin, 1/8" x 1-1/4"
15 43010 4 Cotter Pin, 1/8" x 1-1/4"
15 43010 4 Cotter Pin, 1/8" x 1-1/4"
15 43010 4 Cotter Pin, 1/8" x 1-1/4"
15 43010 4 Cotter Pin, 1/8" x 1-1/4"
16 48836 1 Foam Grip
16 48836 1 Foam Grip
16 48836 1 Foam Grip
16 48836 1 Foam Grip
16 48836 1 Foam Grip
2
15
11 15
10
7
13
14
12
14
12
8
6
5
16
3
17
4
9
1
11
216
8
the fastest way to purchase parts
www.speedepart.com
ENGLISH

4
REGLAS PARA UNA OPERACIÓN SEGURA
La prevención de accidentes es responsabilidad de todo
operador del equipo. El operador debe comprender y seguir
las siguientes precauciones generales sobre seguridad.
1. Nunca transporte pasajeros en la carretilla. Está
diseñada para transportar materiales solamente y no
pasajeros.
2. Tenga cuidado con las pendientes y manténgase
alejado de las que son escarpadas.
3. Para evitar vuelcos, tenga cuidado cuando cargue la
carretilla
4. Evite los hoyos grandes y zanjas cuando transporte
carga.
La caja de cartón de la Carretilla para Césped contiene un
paquete de piezas como el que se muestra en el cuadro a
continuación y en la fi gura 1.
INSTRUCCIONES PARA EL ARMADO
HERRAMIENTAS NECESARIAS
(2) Llaves de 14mm o llaves ajustables
(1) Tenaza
NOTA:
No ajuste los tornillos hasta que toda la carretilla
haya sido armada.
1. Consulte el plano de las partes en la página 5 para
conocer los números de referencia y saber cómo se
realiza el armado.
2. De vuelta la bandeja (Ref. 1) hacia abajo y apoye cada
extremo sobre dos cajas o caballetes.
3. Deslice la extensión de la manija (Ref. 5) dentro de la
manija superior (Ref. 4) y alinee las perforaciones.
4. Coloque el montaje de la manija sobre la bandeja como
muestra el plano de las partes. Introduzca un perno de
carruaje (Ref. 9) a través de una de las perforaciones
que se encuentran en la parte posterior de la bandeja
y a través del montaje de la manija.
5. Sostenga la pata acanalada (Ref. 6) de modo que las
dos perforaciones para el tensor estén mirando hacia
la parte posterior de la bandeja. Ajuste, sin presionar, la
pata acanalada (Ref. 6) al perno de carruaje instalado
en el paso 4 usando una arandela plana (Ref. 13), una
arandela de cierre (Ref. 14) y una tuerca hexagonal
(Ref. 12).
6. Repita el paso 5 para la otra pata acanalada.
7. Coloque una abrazadera en “U” (Ref. 8) en el extremo
de una de las extensiones de la manija y alinee las
perforaciones. Introduzca un perno de carruaje (Ref.
9) a través de la perforación en la parte delantera
de la bandeja y a través de la abrazadera en “U”,
la extensión de la manija y la perforación delantera
de la pata acanalada. Ajuste, sin presionar, con una
arandela plana (Ref. 13), una arandela de cierre (Ref.
14), y una tuerca hexagonal (Ref. 12).
8. Repita el paso 7 para el lado opuesto de la bandeja.
9. Deslice el eje (Ref. 3) a través de ambas abrazaderas
en “U” y céntrelo de izquierda a derecha.
10. Coloque una arandela plana grande (Ref. 11), una
rueda (Ref. 2) y una arandela plana grande (Ref.
11) en un extremo del eje. Coloque dos pernos de
horquilla (Ref. 15) en el eje, asegurando la rueda y las
arandelas entre ellas.
11. Repita el paso 10 para el extremo opuesto del eje.
12. Fije el tensor (Ref. 7), como se indica, a las patas
acanaladas con cuatro pernos hexagonales (Ref. 10),
cuatro arandelas de cierre (Ref. 14) y cuatro tuercas
hexagonales (Ref. 12).
13. Ajuste bien todos los tornillos con las llaves.
ESPAÑOL
FIGURA 1
TABLA DE REFERENCIA DE LAS PIEZAS
REF. QTY. DESCRIPTION
REF. QTY. DESCRIPTION
REF. QTY. DESCRIPTION
9 4 Perno de carruaje
9 4 Perno de carruaje
9 4 Perno de carruaje
9 4 Perno de carruaje
10 4 Perno hexagonal
10 4 Perno hexagonal
10 4 Perno hexagonal
10 4 Perno hexagonal
11 4 Arandela plana Grande
11 4 Arandela plana Grande
11 4 Arandela plana Grande
11 4 Arandela plana Grande
12 8 Tuerca hexagona
12 8 Tuerca hexagona
12 8 Tuerca hexagona
12 8 Tuerca hexagona
13 4 Arandela plana
13 4 Arandela plana
13 4 Arandela plana
13 4 Arandela plana
14 8 Arandela de cierre
14 8 Arandela de cierre
14 8 Arandela de cierre
14 8 Arandela de cierre
15 4 Perno de horquilla
15 4 Perno de horquilla
15 4 Perno de horquilla
15 4 Perno de horquilla

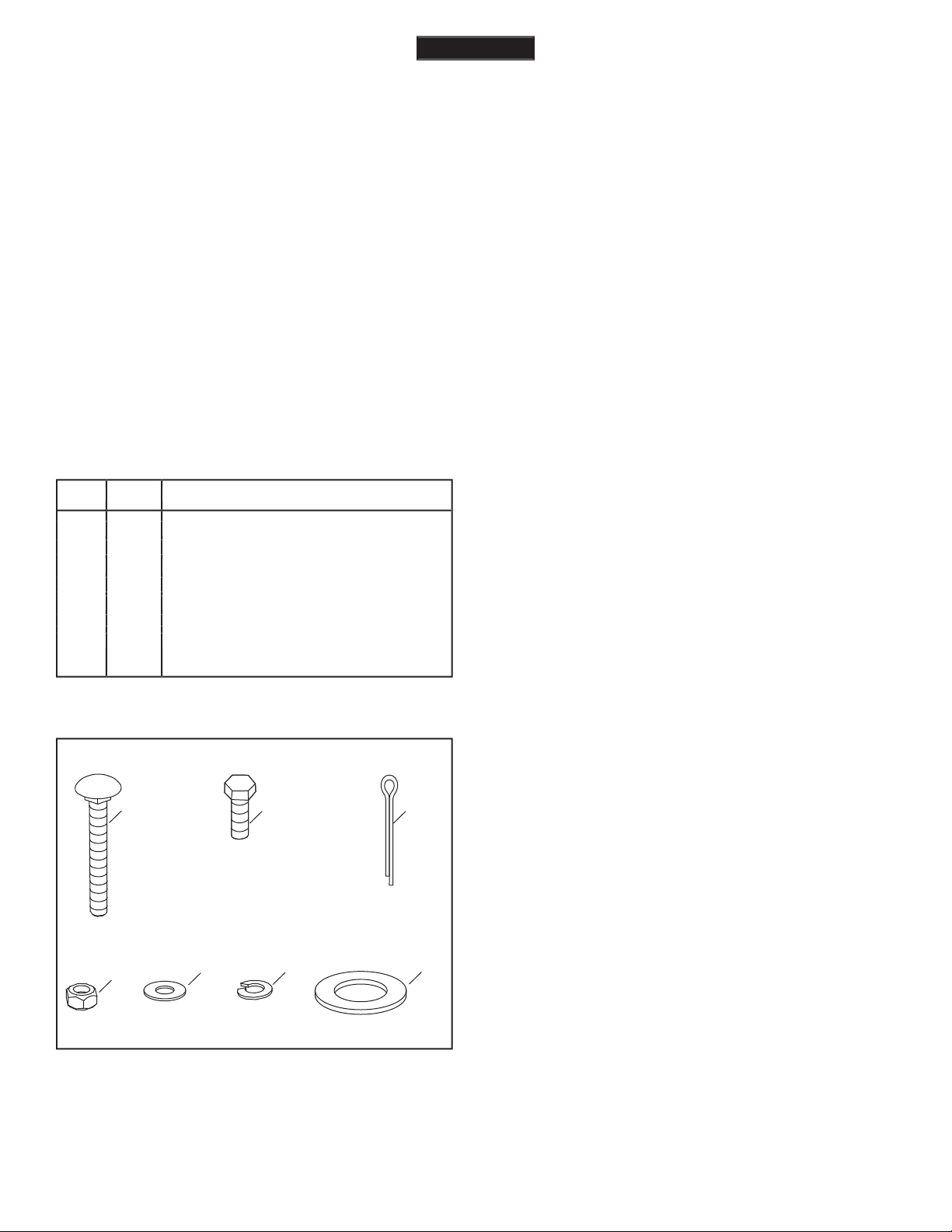

Contenido del paquete de piezas: (Ver Figura 1)
11
14
13
12
15
910

5

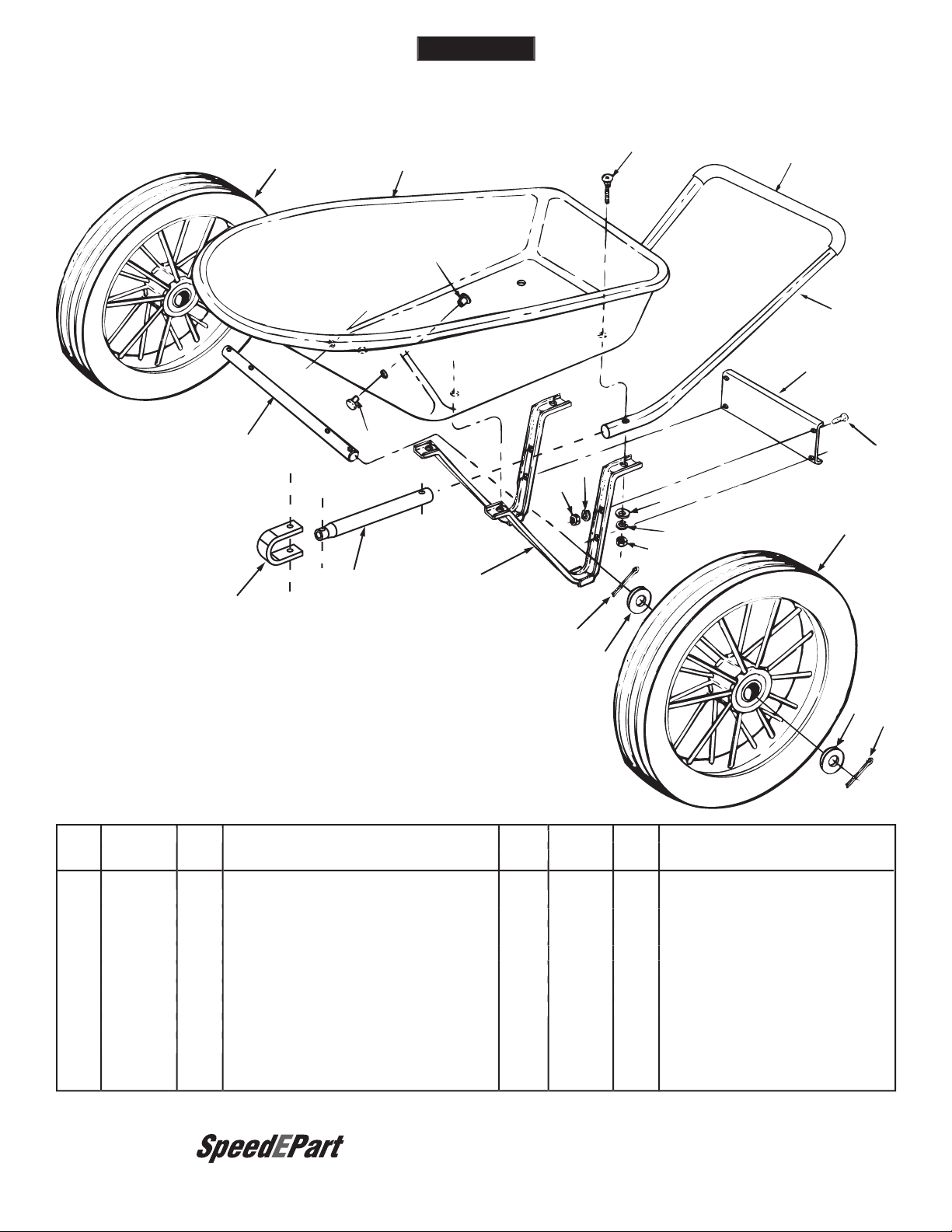

CARRETILLA DE POLY PARA CÉSPED, MODELO 45-02264
*Purchase Common Hardware Locally.
N
N
O
de N
de N
O
de CANT. DESCRIPCIÓN
de CANT. DESCRIPCIÓN
de CANT. DESCRIPCIÓN
REF PARTE
REF PARTE
REF PARTE
N
N
O
de N
de N
O
de CANT. DESCRIPCIÓN
de CANT. DESCRIPCIÓN
de CANT. DESCRIPCIÓN
REF PARTE
REF PARTE
REF PARTE
1 49694 1 Bandeja Poly
1 49694 1 Bandeja Poly
1 49694 1 Bandeja Poly
1 49694 1 Bandeja Poly
1 49694 1 Bandeja Poly
2 40346 2 Ruedas
2 40346 2 Ruedas
2 40346 2 Ruedas
2 40346 2 Ruedas
2 40346 2 Ruedas
3 26020 1 Eje
3 26020 1 Eje
3 26020 1 Eje
3 26020 1 Eje
3 26020 1 Eje
4 49692 1 Manija superior
4 49692 1 Manija superior
4 49692 1 Manija superior
4 49692 1 Manija superior
4 49692 1 Manija superior
5 49693 2 Extensión de la manija
5 49693 2 Extensión de la manija
5 49693 2 Extensión de la manija
5 49693 2 Extensión de la manija
5 49693 2 Extensión de la manija
6 44192 2 Pata acanalada
6 44192 2 Pata acanalada
6 44192 2 Pata acanalada
6 44192 2 Pata acanalada
6 44192 2 Pata acanalada
7 813139 1 Tensor
7 813139 1 Tensor
7 813139 1 Tensor
7 813139 1 Tensor
7 813139 1 Tensor
8 23878 2 Abrazadera en “U”
8 23878 2 Abrazadera en “U”
8 23878 2 Abrazadera en “U”
8 23878 2 Abrazadera en “U”
8 23878 2 Abrazadera en “U”
9 49528 4 Perno de carruaje de M8X65
9 49528 4 Perno de carruaje de M8X65
9 49528 4 Perno de carruaje de M8X65
9 49528 4 Perno de carruaje de M8X65
9 49528 4 Perno de carruaje de M8X65
10 234B5 4 Perno hexagonal de M8X20
10 234B5 4 Perno hexagonal de M8X20
10 234B5 4 Perno hexagonal de M8X20
10 234B5 4 Perno hexagonal de M8X20
10 234B5 4 Perno hexagonal de M8X20
11 43009 4 Arandela Plana Grande
11 43009 4 Arandela Plana Grande
11 43009 4 Arandela Plana Grande
11 43009 4 Arandela Plana Grande
11 43009 4 Arandela Plana Grande
12 234B4 8 Tuerca hexagonal de 8 mm
12 234B4 8 Tuerca hexagonal de 8 mm
12 234B4 8 Tuerca hexagonal de 8 mm
12 234B4 8 Tuerca hexagonal de 8 mm
12 234B4 8 Tuerca hexagonal de 8 mm
13 43081 4 Arandelas planas de 5/16”
13 43081 4 Arandelas planas de 5/16”
13 43081 4 Arandelas planas de 5/16”
13 43081 4 Arandelas planas de 5/16”
13 43081 4 Arandelas planas de 5/16”
14 234B3 8 Arandelas de cierre de 8 mm
14 234B3 8 Arandelas de cierre de 8 mm
14 234B3 8 Arandelas de cierre de 8 mm
14 234B3 8 Arandelas de cierre de 8 mm
14 234B3 8 Arandelas de cierre de 8 mm
15 43010 4
15 43010 4
15 43010 4
15 43010 4
Perno de horquilla de 1/8” x 1-1/4”
16 48836 1 Agarradera de goma espuma
16 48836 1 Agarradera de goma espuma
16 48836 1 Agarradera de goma espuma
16 48836 1 Agarradera de goma espuma
16 48836 1 Agarradera de goma espuma
the fastest way to purchase parts
www.speedepart.com
2
15
11 15
10
7
13
14
12
14
12
8
6
5
16
3
17
4
9
1
11
216
8
ESPAÑOL

6
CONSIGNES DE SÉCURITÉ
Il incombe à l’utilisateur d’éviter tout risque d’accident. Les
consignes de sécurité suivantes doivent être comprises et
respectées par chaque utilisateur.
1. Ne transportez jamais de passagers à bord du
chariot. Ce chariot a été conçu pour transporter
divers matériaux mais n’est destiné à transporter des
passagers.
2. Faites très attention lorsque vous roulez sur une pente
quelconque (colline) et demeurez à l’écart de toute
pente forte!
3. Faites preuve de précaution lorsque vous chargez le
chariot afi n d’éviter qu’il ne se renverse.
4. Évitez de passer sur des grands trous ou des fossés
lorsque vous transportez quelque chose dans le
chariot.
Le carton d’emballage de votre Chariot pour gazon
comporte un paquet de pièces dont le contenu est indiqué
ci-dessous à l’illustration 1.
DIRECTIVES D’ASSEMBLAGE
OUTILS REQUIS
(2) Clés à molette de 14mm ou clés réglables
(1) Pinces
REMARQUE:
Ne serrez pas les écrous avant que le
chariot ne soit complètement assemblé.
1. Reportez-vous à l’illustration de la page 7 pour
l’assemblage et les numéros de référence.
2. Placez le plateau (Réf. 1) à l’envers sur deux boîtes ou
deux chevalets.
3. Glissez la rallonge de la poignée (Réf. 5) dans les
extrémités de la poignée supérieure (Réf. 4) et alignez
les trous.
4. Placez la poignée sur le plateau en vous référant
à l’illustration des pièces. Insérez un boulon de
carrosserie (Réf. 9) à travers un des trous situés à
l’arrière du plateau et dans la poignée.
5. Tenez un pied (Réf. 6) de façon à ce que les deux trous
du pied se trouvent vers l’arrière du plateau. Fixez
sans serrer le pied (Réf. 6) au boulon de carrosserie
que vous avez installé lors de l’étape 4 en utilisant une
rondelle plate (Réf. 13), une rondelle de blocage (Réf.
14) et un écrou hexagonal (Réf. 12).
6. Reprenez l’étape 5 pour installer l’autre pied.
7. Placez une bride en “U” (Réf. 8) à l’extrémité d’une des
rallonges de la poignée et alignes les trous. Insérez
un boulon de carrosserie (Réf. 9) dans le trou situé à
l’avant du plateau puis dans la bride en “U”, dans la
rallonge de la poignée et dans le trou avant du pied.
Fixez-le sans serrer avec une rondelle plate (Réf.
13), une rondelle de blocage (Réf. 14) et un écrou
hexagonal (Réf. 12).
8. Reprenez l’étape 7 pour installer l’autre côté du
plateau.
9. Glissez l’essieu (Réf. 3) dans les deux brides de
fi xation et centrez-le de gauche à droite.
10. Placez une grande rondelle plate (Réf. 11), une roue
(Réf. 2) et une grande rondelle plate (Réf. 11) sur une
extrémité de l’essieu. Insérez deux goupilles fendues
(Réf. 15) dans l’essieu afi n de fi xer la roue et les
rondelles.
11. Reprenez l’étape 10 pour installer l’autre extrémité de
l’essieu.
12. Fixez l’entretoise (Réf. 7) comme illustré aux pieds
en utilisant quatre boulons hexagonaux (Réf. 10),
quatre rondelles de blocage (Réf. 14) et quatre écrous
hexagonaux (Réf. 12).
13. Serrez tous les écrous avec une clé à molette.
FRANÇAIS
FIGURE 1
TABLEAU DE RÉFÉRENCE DES PIÈCES
REF. QTY. DESCRIPTION
REF. QTY. DESCRIPTION
REF. QTY. DESCRIPTION
9 4 Boulon de carrosserie
9 4 Boulon de carrosserie
9 4 Boulon de carrosserie
9 4 Boulon de carrosserie
10 4 Boulon hex.
10 4 Boulon hex.
10 4 Boulon hex.
10 4 Boulon hex.
11 4 Grande rondelle plate
11 4 Grande rondelle plate
11 4 Grande rondelle plate
11 4 Grande rondelle plate
12 8 Écrou hex.
12 8 Écrou hex.
12 8 Écrou hex.
12 8 Écrou hex.
13 4 Rondelle plate
13 4 Rondelle plate
13 4 Rondelle plate
13 4 Rondelle plate
14 8 Rondelle de blocage
14 8 Rondelle de blocage
14 8 Rondelle de blocage
14 8 Rondelle de blocage
15 4 Goupille fendue
15 4 Goupille fendue
15 4 Goupille fendue
15 4 Goupille fendue

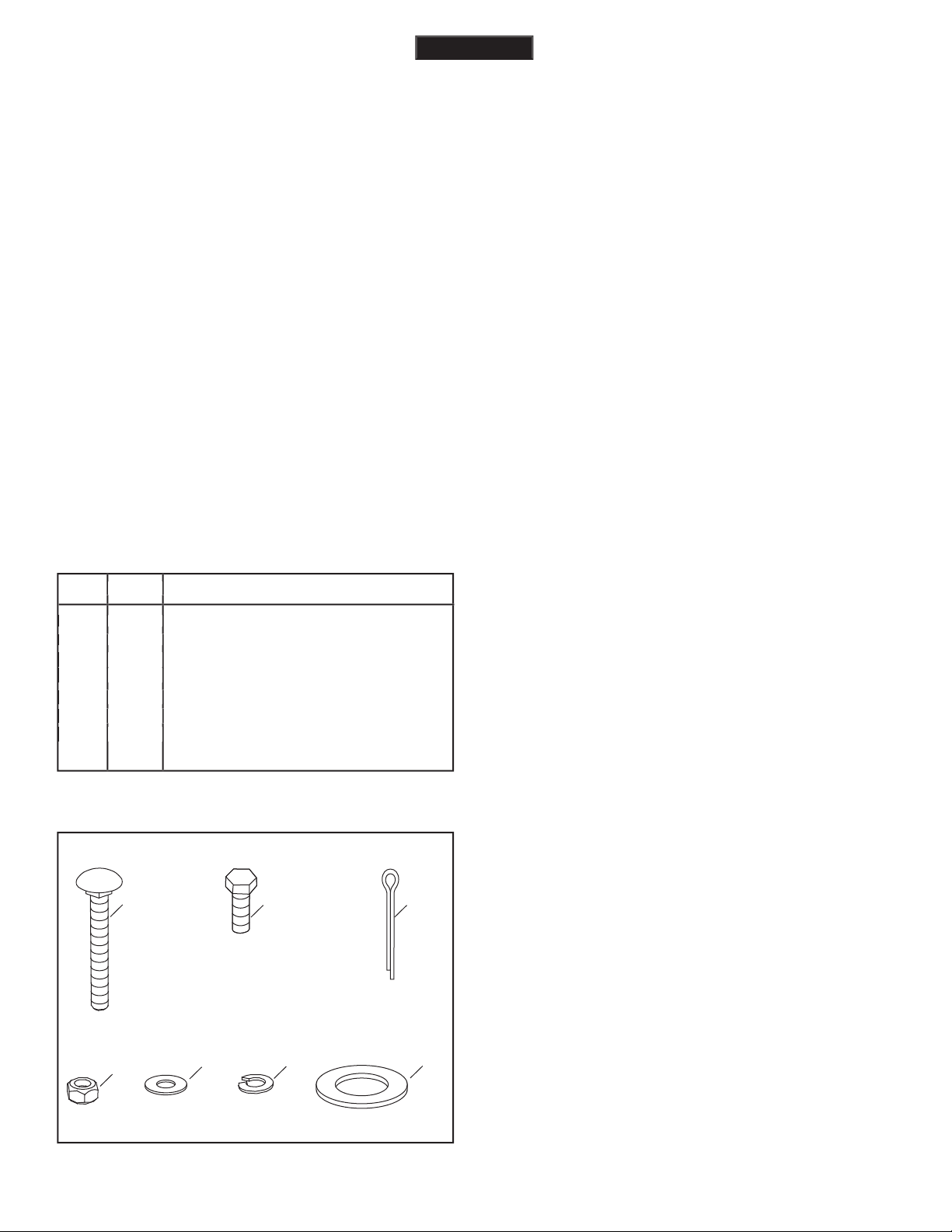

Contenu du paquet de pièces: (voir l’illustration 1)
11
14
13
12
15
910

7

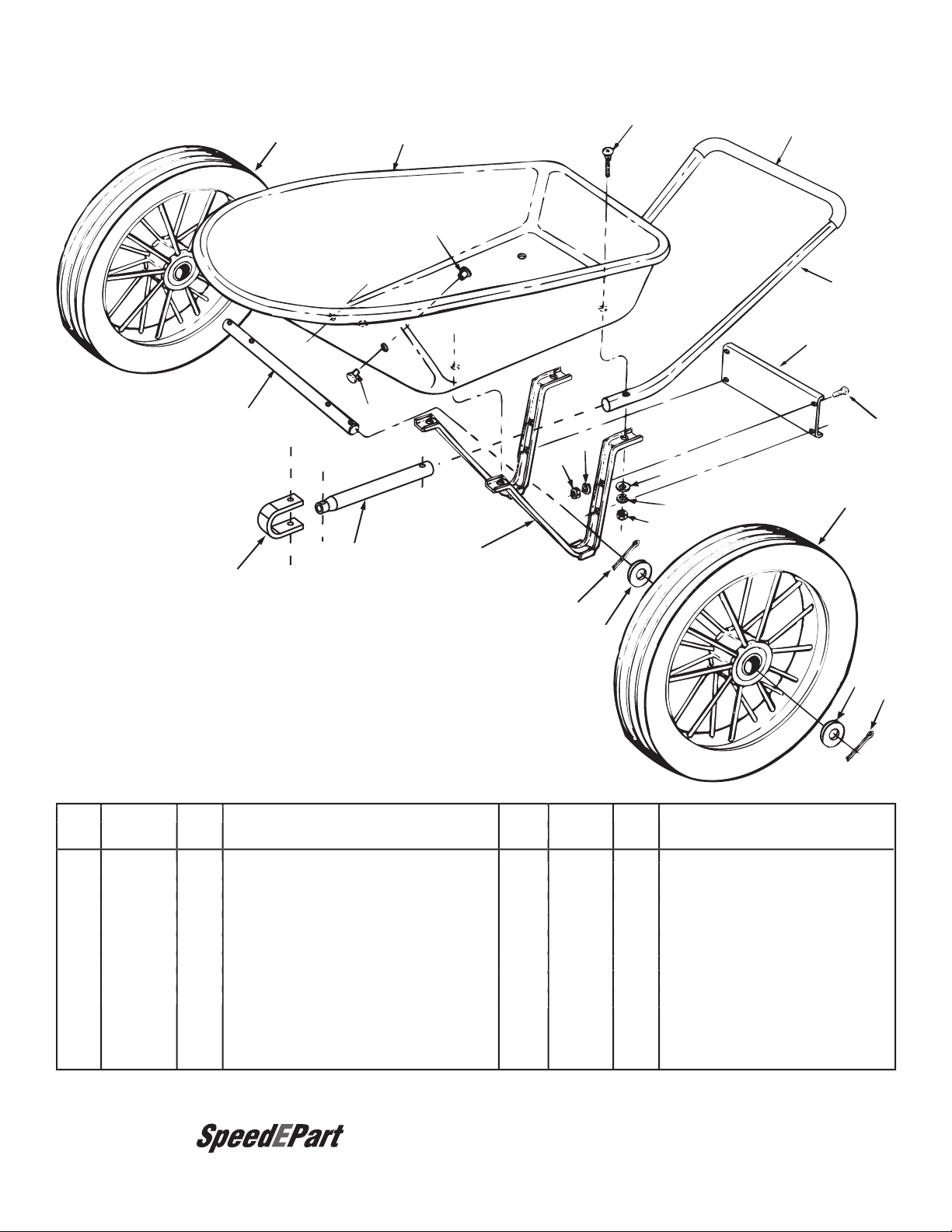

CHARIOT EN POLY POUR GAZON, MODÈLE 45-02264
*Purchase Common Hardware Locally.
RÉF. PIÈCE QTÉ. DESCRIPTION
RÉF. PIÈCE QTÉ. DESCRIPTION
RÉF. PIÈCE QTÉ. DESCRIPTION
RÉF. PIÈCE QTÉ. DESCRIPTION
RÉF. PIÈCE QTÉ. DESCRIPTION
NO.
NO.
NO.
RÉF. PIÈCE QTÉ. DESCRIPTION
RÉF. PIÈCE QTÉ. DESCRIPTION
RÉF. PIÈCE QTÉ. DESCRIPTION
RÉF. PIÈCE QTÉ. DESCRIPTION
RÉF. PIÈCE QTÉ. DESCRIPTION
NO.
NO.
NO.
1 49694 1 Plateau en poly
1 49694 1 Plateau en poly
1 49694 1 Plateau en poly
1 49694 1 Plateau en poly
1 49694 1 Plateau en poly
2 40346 2 Roue
2 40346 2 Roue
2 40346 2 Roue
2 40346 2 Roue
2 40346 2 Roue
3 26020 1 Essieu
3 26020 1 Essieu
3 26020 1 Essieu
3 26020 1 Essieu
3 26020 1 Essieu
4 49692 1 Poignée supérieure
4 49692 1 Poignée supérieure
4 49692 1 Poignée supérieure
4 49692 1 Poignée supérieure
4 49692 1 Poignée supérieure
5 49693 2 Rallonge de la poignée
5 49693 2 Rallonge de la poignée
5 49693 2 Rallonge de la poignée
5 49693 2 Rallonge de la poignée
5 49693 2 Rallonge de la poignée
6 44192 2 Pied
6 44192 2 Pied
6 44192 2 Pied
6 44192 2 Pied
6 44192 2 Pied
7 813139 1 Entretoise
7 813139 1 Entretoise
7 813139 1 Entretoise
7 813139 1 Entretoise
7 813139 1 Entretoise
8 23878 2 Bride en “U”
8 23878 2 Bride en “U”
8 23878 2 Bride en “U”
8 23878 2 Bride en “U”
8 23878 2 Bride en “U”
9 49528 4 Boulon de carrosserie, M8X65
9 49528 4 Boulon de carrosserie, M8X65
9 49528 4 Boulon de carrosserie, M8X65
9 49528 4 Boulon de carrosserie, M8X65
9 49528 4 Boulon de carrosserie, M8X65
10 234B5 4 Boulon hex. M8X20
10 234B5 4 Boulon hex. M8X20
10 234B5 4 Boulon hex. M8X20
10 234B5 4 Boulon hex. M8X20
10 234B5 4 Boulon hex. M8X20
11 43009 4 Grande rondelle plate
11 43009 4 Grande rondelle plate
11 43009 4 Grande rondelle plate
11 43009 4 Grande rondelle plate
11 43009 4 Grande rondelle plate
12 234B4 8 Écrou hex. 8mm
12 234B4 8 Écrou hex. 8mm
12 234B4 8 Écrou hex. 8mm
12 234B4 8 Écrou hex. 8mm
12 234B4 8 Écrou hex. 8mm
13 43081 4 Rondelle plate, 5/16 po.
13 43081 4 Rondelle plate, 5/16 po.
13 43081 4 Rondelle plate, 5/16 po.
13 43081 4 Rondelle plate, 5/16 po.
13 43081 4 Rondelle plate, 5/16 po.
14 234B3 8 Rondelle de blocage, 8mm
14 234B3 8 Rondelle de blocage, 8mm
14 234B3 8 Rondelle de blocage, 8mm
14 234B3 8 Rondelle de blocage, 8mm
14 234B3 8 Rondelle de blocage, 8mm
15 43010 4 Goupille fendue, 1/8 po. 1-1/4 po.
15 43010 4 Goupille fendue, 1/8 po. 1-1/4 po.
15 43010 4 Goupille fendue, 1/8 po. 1-1/4 po.
15 43010 4 Goupille fendue, 1/8 po. 1-1/4 po.
15 43010 4 Goupille fendue, 1/8 po. 1-1/4 po.
16 48836 1 Poignée en mousse
16 48836 1 Poignée en mousse
16 48836 1 Poignée en mousse
16 48836 1 Poignée en mousse
16 48836 1 Poignée en mousse
2
15
11 15
10
7
13
14
12
14
12
8
6
5
16
3
17
4
9
1
11
216
8
the fastest way to purchase parts
www.speedepart.com

REPAIR PARTS
Agri-Fab, Inc.
809 South Hamilton
Sullivan, IL. 61951
217-728-8388
www.agri-fab.com
the fastest way to purchase parts
www.speedepart.com
© 2004 Agri-Fab, Inc.
