Airzone AZX6CCPWSCC User manual

Quick Installation Guide
rebmuNegaPdraobpilC
AZX6CCPWSCC
Quick Installation Guide
Español
English
Français
Italiano
Português
Deutsch

4
ES
EN
FR
IT
PT
DE
ÍNDICE
Precauciones y política medioambiental..........................................................................................................................................................................5
Precauciones............................................................................................................................................................................................................................5
Política medioambiental.....................................................................................................................................................................................................5
Requisitos generales .................................................................................................................................................................................................................6
Conexión........................................................................................................................................................................................................................................7
Comprobación de montaje y conexión .....................................................................................................................................................................11
Configuración ...........................................................................................................................................................................................................................11
Detección de sistemas ......................................................................................................................................................................................................11
Parámetros CCP Cloud......................................................................................................................................................................................................11

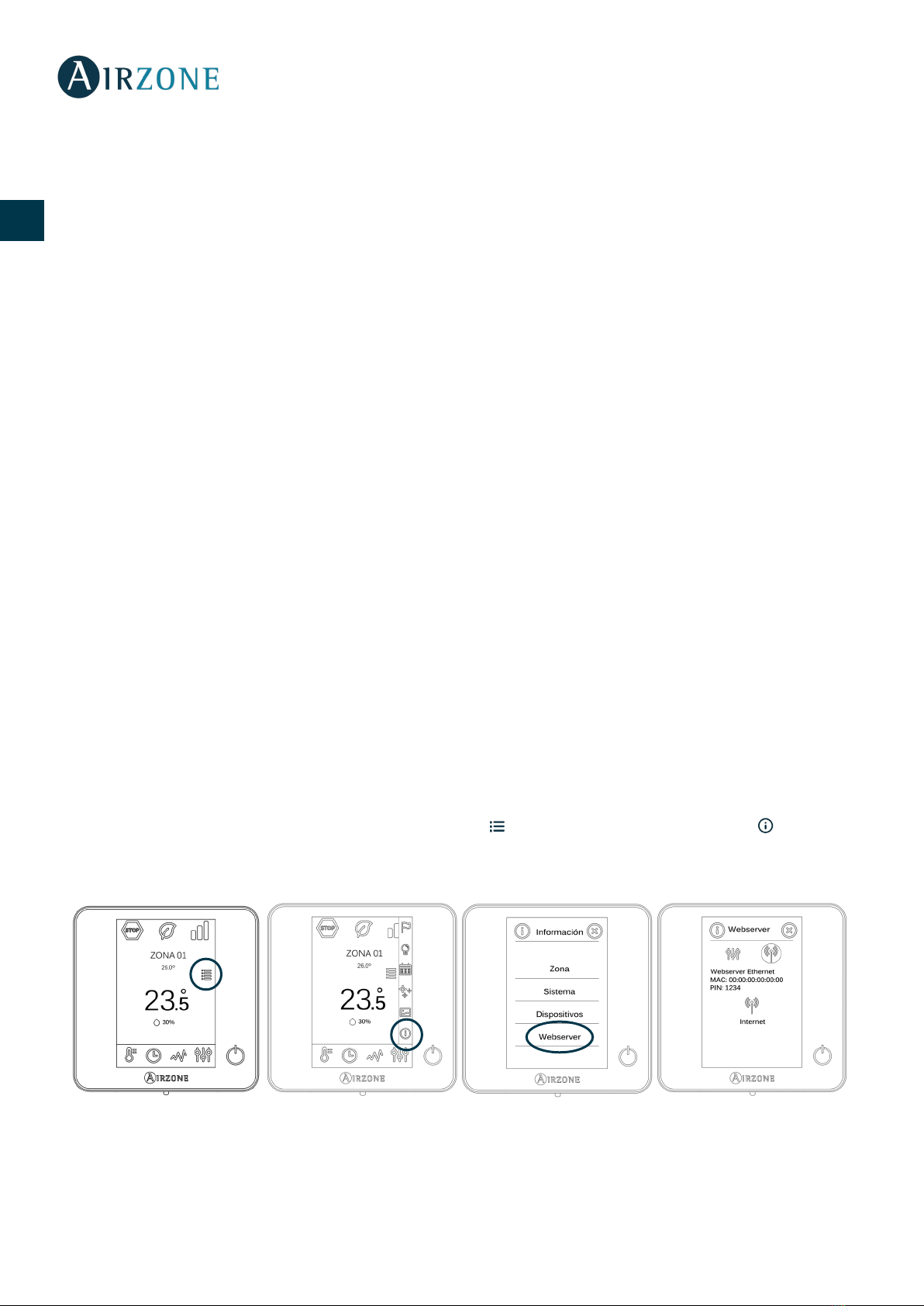

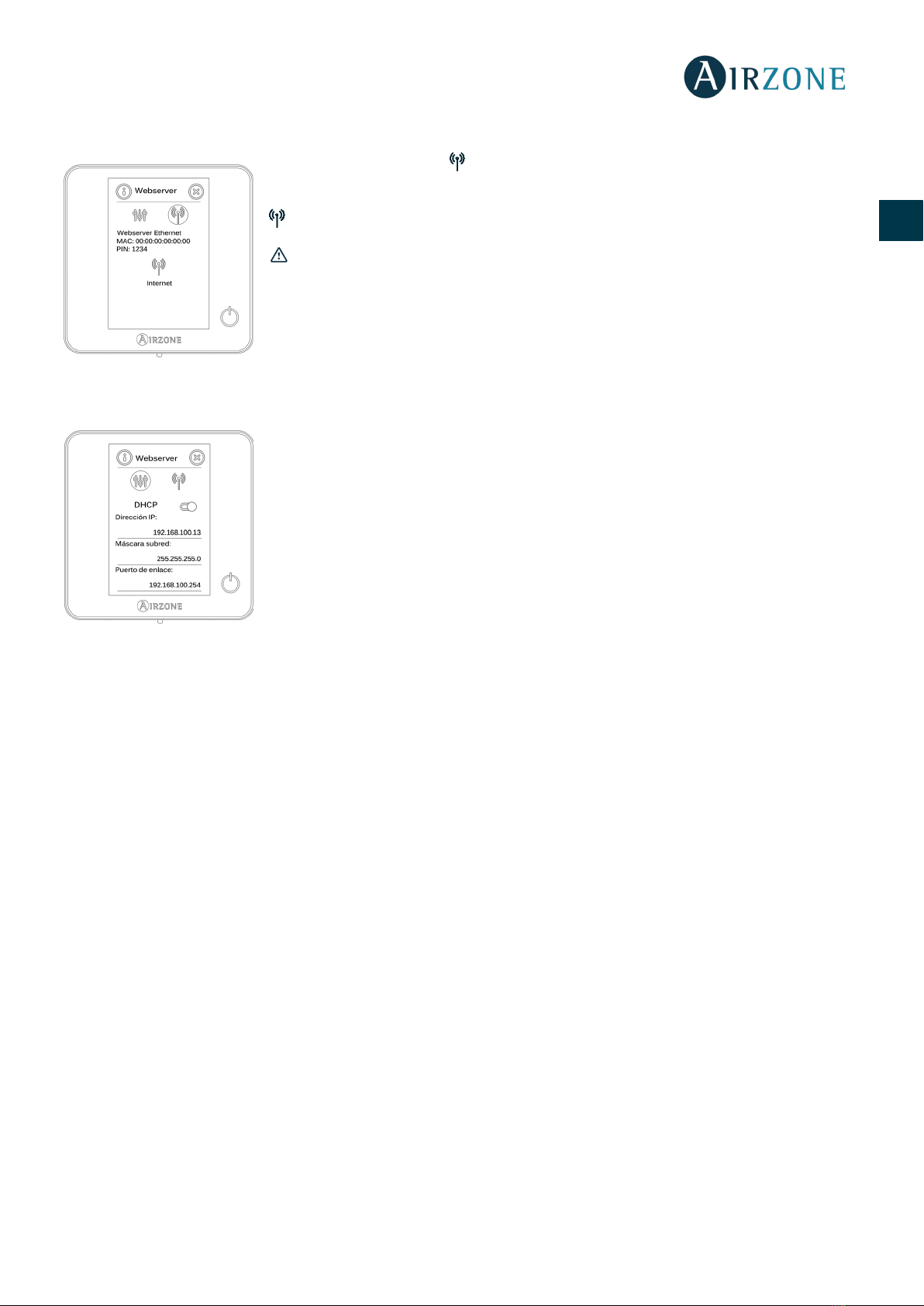

Configuración Webserver................................................................................................................................................................................................12
Menú de estado.............................................................................................................................................................................................................13
Menú de ajustes ............................................................................................................................................................................................................13
Autodiagnóstico ......................................................................................................................................................................................................................14

5
ES
EN
FR
IT
PT
DE
PRECAUCIONES Y POLÍTICA MEDIOAMBIENTAL
PRECAUCIONES
Por su seguridad y la de los dispositivos, respete las siguientes instrucciones:
•No manipule el sistema con las manos mojadas ni húmedas.
•Realice todas las conexiones o desconexiones con el sistema de climatización sin alimentar.
•Tenga precaución de no realizar ningún cortocircuito en ninguna conexión del sistema.
POLÍTICA MEDIOAMBIENTAL
No tire nunca este equipo con los desechos domésticos. Los productos eléctricos y
electrónicos contienen sustancias que pueden ser dañinas para el medioambiente si no se les
da el tratamiento adecuado. El símbolo del contenedor de basura tachado indica la recogida
selectiva de aparatos eléctricos, diferenciándose del resto de basuras urbanas. Para una
correcta gestión ambiental, deberá ser llevado a los centros de recogida previstos, al final de
su vida útil.
Las piezas que forman parte del mismo
se pueden reciclar. Respete, por tanto, la
reglamentación en vigor sobre protección medioambiental.
Debe entregarlo a su distribuidor si lo reemplaza por otro, o depositarlo en un centro de
recogida especializado.
Los infractores están sujetos a las sanciones y a las medidas que establece la Ley sobre
protección del medio ambiente.

6
ES
EN
FR
IT
PT
DE
REQUISITOS GENERALES
Siga estrictamente las indicaciones expuestas en este manual:
•El sistema debe ser instalado por un técnico cualificado.
•Compruebe que las unidades a controlar han sido instaladas según los requisitos del fabricante y funcionan
correctamente antes de instalar el sistema Airzone.
•Ubique y conecte todos los elementos de su instalación conforme a la reglamentación electrónica local vigente.
•Compruebe que la instalación de climatización a controlar cumple con la normativa local vigente.
•Es necesario el uso de un termostato Blueface para disponer de todas las funcionalidades del sistema Airzone.
•Realice todas las conexiones con ausencia total de alimentación.
•Para la conexión de comunicación con el sistema, utilice el cable Airzone, cable formado por 4 hilos (2x0.22 mm2hilos
trenzados y apantallados para la comunicación de datos y 2x0.5 mm2hilos para la alimentación).
•No sitúe el bus del sistema junto a líneas de fuerza, fluorescentes, lámparas LED, motores, etc., que puedan generar
interferencias en las comunicaciones.
•Respete la polaridad de conexión de cada dispositivo. Una conexión errónea puede dañar seriamente el producto.
•Para elementos con alimentación externa a 110/230 Vac, solo es necesario conectar los polos “A” y “B” del bus para las
comunicaciones. No es recomendable conectar los polos “+” y “-” de alimentación.
•Para elementos con alimentación externa a 110/230 Vac, respete la polaridad de conexión. Una conexión a tierra
incorrecta puede provocar descargas eléctricas.
•En el cableado de alimentación externo del sistema deberá incorporarse, según la reglamentación local y nacional
pertinente, un interruptor principal u otro medio de desconexión que tenga una separación constante en todos los
polos. El sistema se reiniciará automáticamente si se apaga la alimentación principal. Utilice un circuito
independiente del equipo a controlar para la alimentación del sistema.

7
ES
EN
FR
IT
PT
DE
CONEXIÓN
La central de control de producción Airzone (AZX6CCPWSCC) permite de forma sencilla la gestión del equipo de producción,
principalmente agua, que se encuentre en nuestra instalación. Desde esta central recibiremos el modo de funcionamiento y el
estado de la demanda de cada sistema conectado, para actuar sobre el equipo de producción en consecuencia. Incluye también
servidor web para la gestión de los sistemas Airzone de una instalación mediante plataforma Cloud.
Nº
Descripción
Alimentación
Entradas
digitales
ACS Deshabilita la climatización mediante equipo de aire
CALOR Establece el modo calor semi-forzado
FRIO Establece el modo frío semi-forzado
STOP
Impone el modo Stop en el sistema
SONDA Sonda caldera
Salida Bus domótico 1
Salida Bus domótico 2 – Conexión pasarela aerotermia
Ethernet
Relés de
control
O1
Modo frío
O2
Modo calor
O3
Demanda aire frío
O4
Demanda radiante frío
O5
Demanda calor aire
O6
Demanda calor radiante
O7
Reservado para uso interno
SW2

8
ES
EN
FR
IT
PT
DE

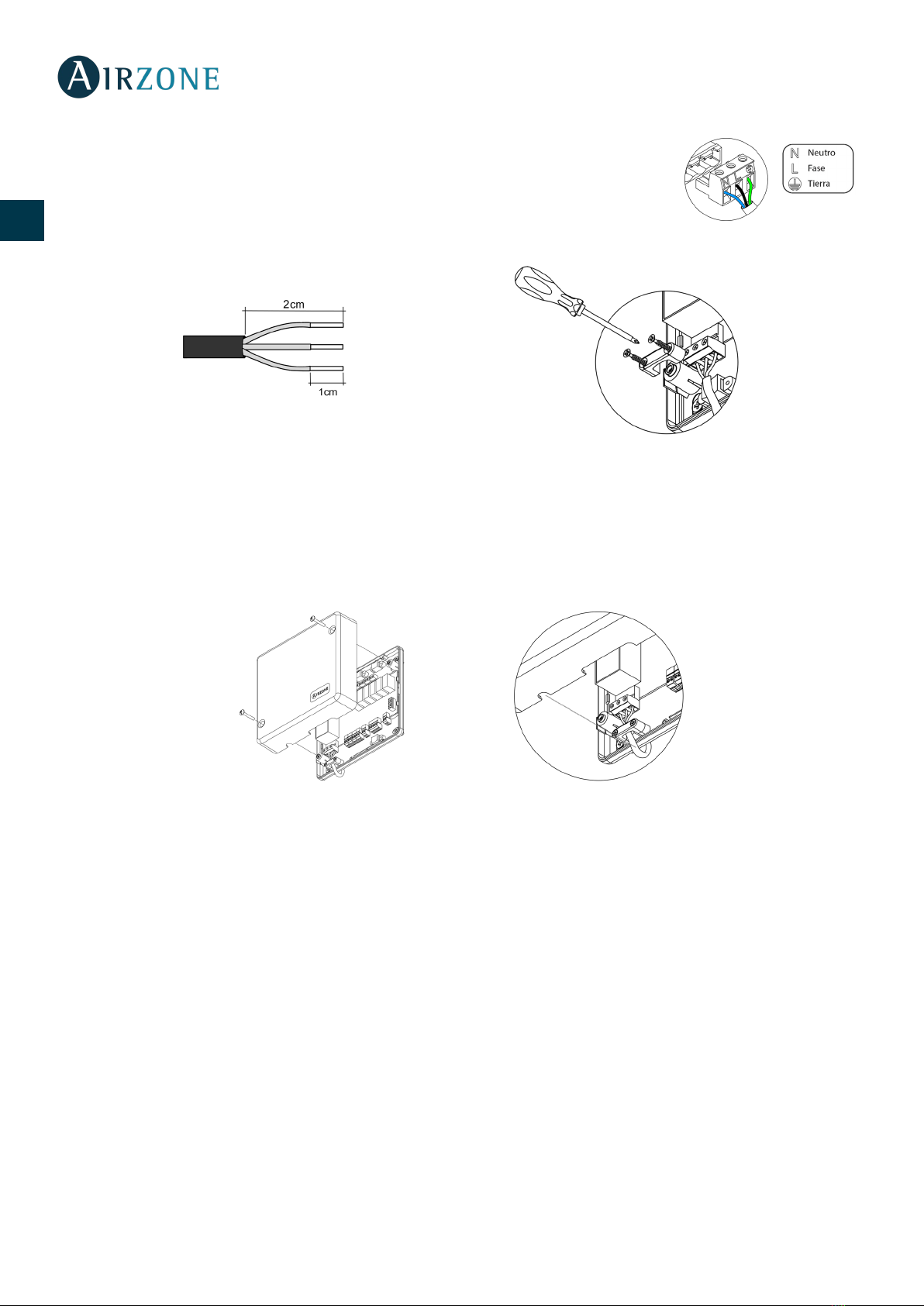

Conector alimentación
A través de este conector se realiza la alimentación de la central de control de producción y por
consiguiente de los elementos conectados a esta. Alimentación externa a 110/230 Vac. La
conexión se realiza mediante una borna de 3 pines. Fije los cables con los tornillos de la borna
respetando el código de colores.
Fije los cables en la torreta de la central para mayor seguridad.
Importante: En el cableado de alimentación externo del sistema deberá incorporarse, según la reglamentación local y nacional
pertinente, un interruptor principal u otro medio de desconexión que tenga una separación constante en todos los polos. El
sistema se reiniciará automáticamente si se apaga la alimentación principal. Utilice un circuito independiente del equipo a
controlar para la alimentación del sistema.
Recuerde: Una vez realizadas todas las conexiones, asegúrese de colocar correctamente la tapa de la central.
Entradas digitales
La central de control de producción ethernet está provista de 4 entradas digitales para realizar controles externos a los sistemas
Airzone. Estas entradas están configuradas como normalmente abiertas. Para su conexión se recomienda la utilización de cable
apantallado.
-ACS: Esta entrada activa el modo ACS, por el cual todos los sistemas Acuazone/Innobus Pro32 que estén trabajando
en calor Aire pararán y mostrarán el mensaje ACS en los termostatos de las zonas. Esta función es recomendable para
las instalaciones de Aerotermia para cuando el equipo de Aerotermia empieza a producir ACS para la producción de
climatización.
-CALOR: Esta entrada activa el modo calor semi-forzado en todos los sistemas de la instalación. Permitiendo la selección
de los modos: Stop, Calor y Ventilación.
-FRÍO: Esta entrada activa el modo frío semi-forzado en todos los sistemas de la instalación. Permitiendo la selección de
los modos: Stop, Frío, Seco y Ventilación.
-STOP: Esta entrada activa el modo Stop en todos los sistemas de la instalación.
La central dispone de una entrada analógica para la conexión de una sonda de temperatura para la protección de caldera.

9
ES
EN
FR
IT
PT
DE
Conector bus domótico
El bus domótico permite interconectar la central de control de producción con la central de
sistema, así como conectar pasarelas de aerotermia (AZX6GAW XXX). Para la conexión del bus
domótico interior dispone de 2 bornas de 4 pines interconectadas entre sí de forma que se
puede utilizar una u otra de forma indistinta. La conexión de este sistema es solo en bus. Fije
los cables con los tornillos de la borna respetando el código de colores. Utilice la malla
únicamente en el conector del lado de la central.
Nota: Recuerde que para el correcto funcionamiento de esta central deben estar direccionadas
todas las centrales de la instalación (Hasta 32 sistemas) (ver aparado Configuración avanzada del
sistema).
Relés de control
Este dispositivo dispone de 7 relés para el control de la instalación. Las características de los relés de control son Imax: de 10 A a
110/230 Vac libre de tensión. Para el control de elementos de mayor potencia se recomienda el uso de contactores de la
potencia a controlar.
Importante: Recuerde conectar el neutro directamente desde circuito hasta el elemento a controlar.
En función del tipo de instalación configurada, los relés de control tendrán una lógica adaptada a la instalación:
Aerotermia
Modo Demanda
Relés de control
FRIO_Y
CALORB_W
AIRE_Y
RADIANTE_Y
AIRE_W
RADIANTE_W
Stop
Off
--
--
--
--
--
--
Frío
Aire
ON
--
ON
--
--
--
Radiante
ON
--
--
ON
--
--
Off
--
--
--
--
--
--
Calor
Aire
--
ON
--
--
ON
--
Radiante
--
ON
--
--
--
ON
Off
--
--
--
--
--
--
Seco
On
-- -- -- -- -- --
Off
Ventilación
On
-- -- -- -- -- --
Off
2 tubos / 3/4 tubos
Modo Demanda
Relés de control
FRIO_Y
CALORB_W
AIRE_Y
RADIANTE_Y
AIRE_W
RADIANTE_W
Stop
Off
--
--
--
--
--
--
Frío
Aire
ON
--
ON
--
--
--
Radiante
ON
--
--
ON
--
--
Off
ON
--
--
--
--
--
Calor
Aire
--
ON
--
--
ON
--
Radiante
--
ON
--
--
--
ON
Off
--
ON
--
--
--
--
Seco
On
ON -- -- -- -- --
Off
Ventilación
On
-- -- -- -- -- --
Off

10
ES
EN
FR
IT
PT
DE

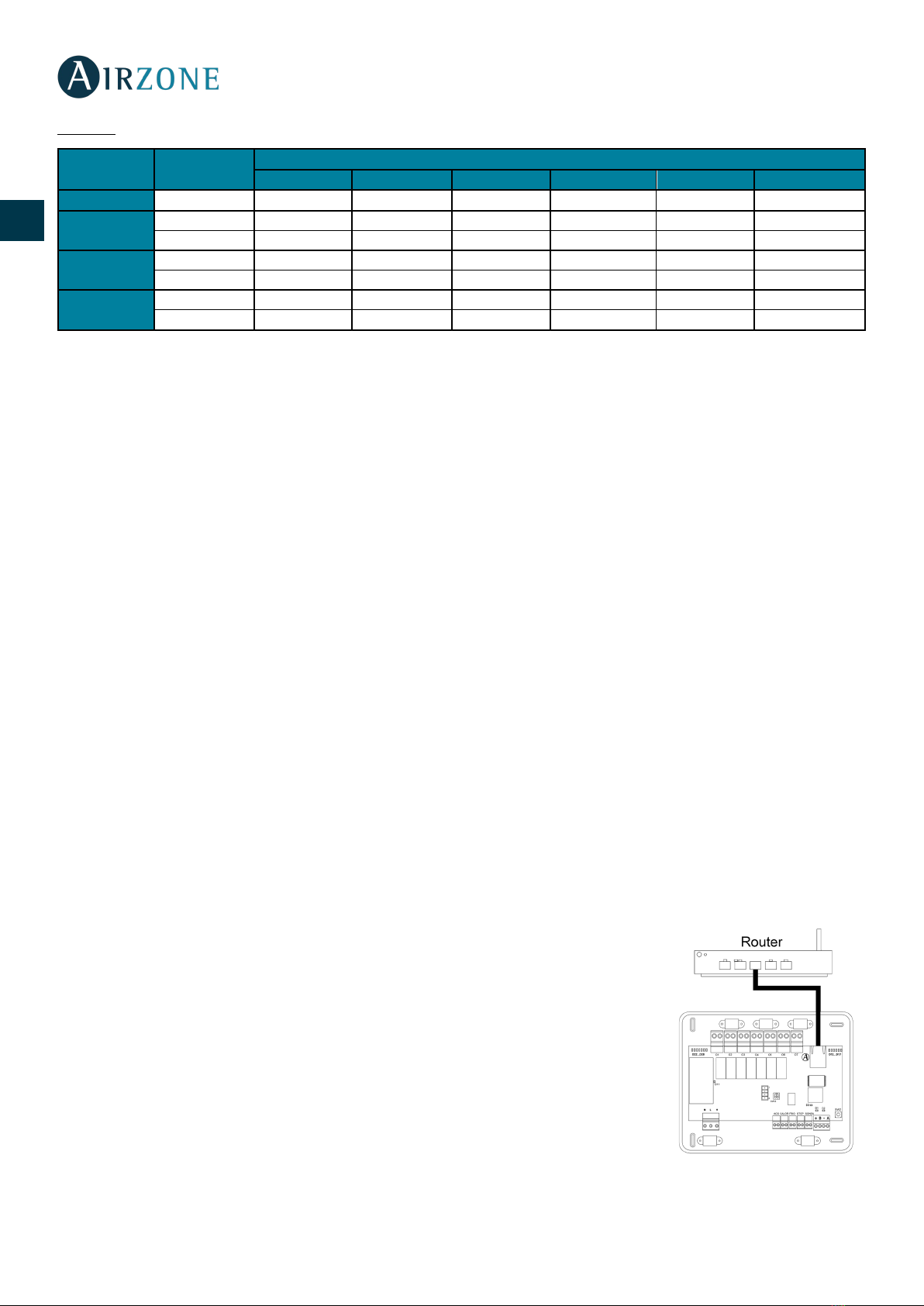

RadianT*
Modo Demanda
Relés de control
FRIO_Y
CALORB_W
AIRE_Y
RADIANTE_Y
AIRE_W
RADIANTE_W
Stop
Off
--
--
--
--
--
--
Frío
Radiante
ON
--
--
ON
--
--
Off
--
--
--
--
--
--
Calor
Radiante
--
ON
--
--
--
ON
Off
--
--
--
--
--
--
Aviso Rocío
activo
On
ON
--
ON
--
--
--
Off
ON
--
ON
--
--
--
*Solo para sistemas Airzone RadianT365 (AZRA6).
Importante: Con el fin de optimizar la temperatura de producción de los equipos de aerotermia, las siguientes combinaciones
no generarán demanda de aire en la central de control de producción:
-Pasarela de comunicación (AZX6QADAPTxxx / AZX6QADAPT3xxx) en las centrales de sistema Flexa 3.0, Innobus Pro6,
Acuazone e Innobus Pro32.
-Pasarelas controlador 3.0 (AZX6GTC xxx) en las centrales de sistema Flexa 3.0, Innobus Pro6, Acuazone e Innobus
Pro32.
-Pasarela de control Airzone equipo electromecánico (AZX6ELECTROMEC) en las centrales de sistema Flexa 3.0, Innobus
Pro6, Acuazone e Innobus Pro32.
-Módulo zona Airzone unidad individual infrarrojo (AZDI6MCIFR [C/R]) en los sistemas Acuazone e Innobus Pro32
configurados como sistema zonificado o mixto.
-Módulo zona Airzone unidad individual (AZDI6MCxxx [C/R]) en los sistemas Acuazone e Innobus Pro32 configurados
como sistema zonificado o mixto.
Importante: Con el fin de optimizar la temperatura de producción de los equipos de aerotermia, las siguientes combinaciones
no generarán demanda de radiante en la central de control de producción:
-Módulo de zonificación para elemento radiante eléctrico (AZDI6MZSRE [C/R]) en los sistemas Acuazone e Innobus
Pro32 independientemente de la configuración de la central de sistema.
SW2
Mediante una pulsación corta en SW2 se fuerza en la central de control de producción cloud una búsqueda de los sistemas que
tiene conectados y la configuración de direccionado establecida.
Conexión a internet
Para conectar el servidor web a internet y poder realizar la gestión de los sistemas Airzone
de su instalación mediante plataforma Cloud, conecte el dispositivo su router mediante
cable ethernet.

11
ES
EN
FR
IT
PT
DE
COMPROBACIÓN DE MONTAJE Y CONEXIÓN
Antes de alimentar la central compruebe los siguientes puntos:
1. Compruebe que los sistemas están alimentados y configurados. En caso de haber más de un sistema conectado, estos
deben tener direcciones de sistema diferentes.
2. Revise que la polaridad y el cableado de interconexión entre centrales y sistemas es correcto. Recuerde que entre
centrales se recomienda conectar solo los polos A, B y malla de comunicaciones.
3. Revise el correcto conexionado de los elementos conectados a los relés.
Una vez revisado todos estos puntos proceda a alimentar la central y compruebe que los LEDs de estado funcionan
correctamente (ver apartado de autodiagnóstico).
CONFIGURACIÓN
DETECCIÓN DE SISTEMAS
Una vez comprobado el correcto funcionamiento de la central vamos a proceder a la búsqueda de
sistemas conectado a ella. Para ello pulse sobre el SW2 para comenzar la búsqueda de sistema.
Compruebe que los LED D1 y D2 parpadean.
En caso de añadir nuevos sistemas o realizar modificaciones, recuerde volver a realizar este proceso.
PARÁMETROS CCP CLOUD
Los parámetros de configuración de la Central de Control de Producción solo están disponibles para el termostato Blueface
maestro del sistema nº1:
Pulsación larga

12
ES
EN
FR
IT
PT
DE
•Lógica de funcionamiento. Permite configurar la lógica de funcionamiento con la que trabajarán los relés de control
de la central de control de producción:
-Aerotermia (Por defecto)
-2 tubos
-4 tubos
-RadianT (Recomendado para sistemas RadianT365)
Nota: Ver apartado relés de control para lógica de funcionamiento en cada configuración.
•Retardo de activación. Permite seleccionar un tiempo de retardo en el encendido del equipo de producción,
configurable en minutos, de 0 a 7. (Por defecto 3 min.
•Temperaturas TAI. (Disponible únicamente en instalaciones con pasarela AZX6GAW XXX) Permite definir, para los
modos frío y calor, las temperaturas TAI del equipo de aerotermia. El rango de temperaturas viene definido por el
equipo. Valores por defecto:
-Aire en modo frío: 10 ˚C
-Radiante en modo frío: 18 ˚C
-Aire en modo calor: 50 ˚C
-Radiante en modo calor: 35 ˚C
•Función ACS. (Disponible únicamente en instalaciones con pasarela AZX6GAW XXX) Permite activar o desactivar (On/Off)
la función de Agua Caliente Sanitaria (ACS) en los sistemas conectados a la CCP. Función activada por defecto.
•Válvula mezcladora frío (disponible solo en instalaciones con pasarela de Aerotermia). Seleccione auto en el caso de
contar con válvulas mezcladoras de frío en su instalación. Por defecto está configurado como Manual.
CONFIGURACIÓN WEBSERVER
Cuando la central de control de producción cloud se conecta a la central del sistema Airzone, aparece una nueva opción en el
menú de usuario. Desde la pantalla principal, pulse sobre el icono , seleccione el parámetro Información y pulse sobre
el menú Webserver.

13
ES
EN
FR
IT
PT
DE
Menú de estado
Dentro del menú de estado , dispone de información sobre la MAC y el PIN del dispositivo,
así como el estado de la conexión:
existe conexión a internet.
no hay conexión a internet, revise la conexión entre la central de control de producción
cloud y el router, así como el estado de este.
Menú de ajustes
El Webserver de la central de control de producción Cloud viene configurado en modo
automático o conexión por DHCP. Sólo es necesario conectarlo al router para que esté
operativo. Los led A y D17 de la central empezarán a parpadear en color verde si la conexión
a internet es correcta. En la pantalla del termostato Blueface desaparecerá el icono de
incidencia confirmando que la conexión es correcta.
En caso de ser necesaria la asociación de manera manual, pulse sobre el icono de ajustes,
active el modo manual y cambie los parámetros necesarios:
-Dirección IP (configurada por defecto como DHCP)
-Máscara subred
-Puerto de enlace

14
ES
EN
FR
IT
PT
DE
AUTODIAGNÓSTICO
Las centrales de control de producción cloud Airzone ethernet cuentan con Leds integrados que permiten detectar
funcionamientos no conformes.
Significado
D1
Recepción de datos del bus domótico Parpadeo Verde
D2 Transmisión de datos del bus domótico Parpadeo Rojo
D3 Actividad del microprocesador Parpadeo Verde
D11 Alimentación Fijo Rojo
D12
Existe conexión a Internet
Parpadeo
Verde
D13
Configurado como IP por DHCP
Encendido
Rojo
Configurado como IP Fija
Apagado
D14
Transmisión de datos de la red Parpadeo Rojo
D15
Recepción de datos de la red
Parpadeo
Verde
D16
Actividad de Ethernet
Parpadeo
Rojo
D17
Ethernet conectado
Parpadeo
Verde
Ethernet conectado Parpadeo Verde
Actividad de Ethernet Parpadeo Amarillo
D22…D28
Leds de estado de relés
Conmuta
Verde

15
ES
EN
FR
IT
PT
DE
CONTENTS
Warnings and environmental policy................................................................................................................................................................................16
Precautions............................................................................................................................................................................................................................16
Environmental policy ........................................................................................................................................................................................................16
General requirements............................................................................................................................................................................................................17
Connection.................................................................................................................................................................................................................................18
Assembly and connection evaluation ........................................................................................................................................................................22
Configuration............................................................................................................................................................................................................................22
System detection................................................................................................................................................................................................................22
Cloud CCP Settings ............................................................................................................................................................................................................22
Webserver configuration.................................................................................................................................................................................................23
Status Menu ....................................................................................................................................................................................................................23
Settings Menu ................................................................................................................................................................................................................23
Self-diagnose.............................................................................................................................................................................................................................24

16
ES
EN
FR
IT
PT
DE
WARNINGS AND ENVIRONMENTAL POLICY
PRECAUTIONS
For your security, and to protect the devices, follow these instructions:
•Do not handle the system with wet or damp hands.
•Disconnect the power supply before making any connections.
•Take care not to cause a short circuit in any of the system connections.
ENVIRONMENTAL POLICY
Do not dispose of this equipment in the household waste. Electrical and electronic
equipment contain substances that may damage the environment if they are not handled
appropriately. The symbol of a crossed-out waste bin indicates that electrical equipment
should
be collected separately from other urban waste. For correct environmental
management, it must be taken to the collection centers provided for this purpose, at the end
of its useful life.
The equipment's components may be recycled. Act in accordance with current regulations
on environmental protection.
If you replace it with other equipment, you must return it to the distributor or take it to a
specialized collection center.
Those breaking the law or by-laws will be subject to such purposes and measures as are laid
down in environmental protection legislation.

17
ES
EN
FR
IT
PT
DE
GENERAL REQUIREMENTS
Strictly follow the directions outlined in this manual:
•This system must be installed by a qualified technician.
•Verify that the units to be controlled have been installed according to the manufacturer's requirements and operate
correctly before installing the Airzone System.
•Locate and connect all the devices of the installation in accordance with the electronic regulations in force.
•Verify that the air conditioning installation to be controlled is in accordance with the regulations in force.
•It is necessary to use a Blueface Thermostat to have all the features of the Airzone system.
•Perform all the connections with total abscense of power suppliance.
•In order to connect the elements of the system, use a proper cable cable: shielded twisted pair cable formed by 4 wires:
2x0,22 mm2+ 2x0,5mm2(AWG 20 – 4 wired).
•Do not place the system bus close to lines of force, fluorescent lights, LED lamps, motors, etc. It might cause
interference on the communications.
•Respect the connection polarity of each device. A wrong connection may seriously damage the product.
•For elements externally powered at 110 /230 Vac, for the communications, it is only necessary to connect the poles "A"
and "B" of the bus.
•For elements externally powered at 110/230 Vac, respect the connection polarity. A wrong grounding may produce
electric shocks.
•According to the current local and national regulations, it is mandatory to add a switch (or other element to disconnect
the system) to the external supply wiring so that a constant separation between poles is guaranteed. The system will
restart automatically if the supply is eventually turned off. Use an independent circuit from the controlled system
for the power supply.

18
ES
EN
FR
IT
PT
DE
CONNECTION
The Airzone production control board (AZX6CCPWSCC) controls the production unit of the installation. From this we will
receive the central mode of operation and the status of the request to each system connected, and to act on the production
team accordingly. The cloud production control board includes a webserver for controlling Airzone systems through Cloud
platform.
Nº
Description
Power supply
Digital
inputs
ACS Deactivates the air conditioning through AC unit
CALOR Sets the heating semi-forced mode
FRIO Sets the cooling semi-forced mode
STOP
Imposes the Stop mode in the system
SONDA Boiler probe
Domotic bus output 1
Domotic bus output 2 – Aerothermal gateway connection
Ethernet
Control
relays
O1
Cooling mode
O2
Heating mode
O3
Cooling air demand
O4
Cooling radiant demand
O5
Heating air demand
O6
Radiant heating demand
O7
Reserved for internal use
SW2
