SERVICE MANUAL

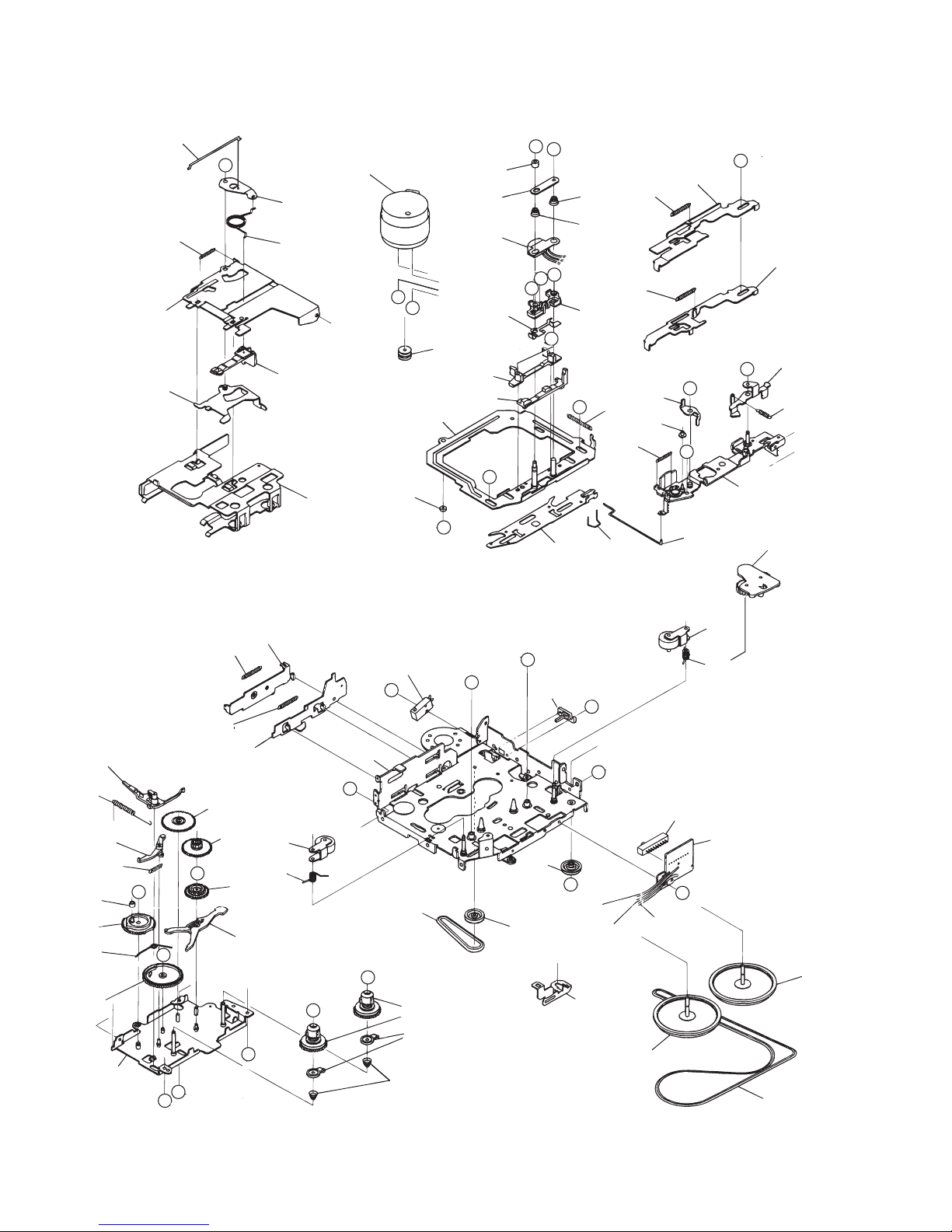

BASIC TAPE MECHANISM : CDS-363AG1-A
STEREO CAR CASSETTE RECEIVER
CT-X420
CT-X410
CT-X4150
CT-X4100
CT-X325
CT-X320
CT-X310
S/M Code No. 09-003-339-2R1
YU(ST)
YU(ST)
YL(ST)
YL(ST)
YVJ(ST)
YZ(ST),YVJ(ST)
YZ(ST)
REVISION
DATA
This Service Manual is the “Revision Publishing” and replaces “Simple Manual”
CT-X420 YU(ST)/X410 YU(ST)(S/M Code No.09-003-339-2T1),
CT-X310 YZ(ST)/X325 YVJ(ST)/X320 YZ(ST),YVJ(ST)/X4100 YL(ST)/X4150 YL(ST)
(S/M Code No.09-003-339-1T2)
.

2
SPECIFICATIONS
RADIO SECTION
(FM)
Frequency Range: 87.5 MHz–108 MHz
(100-kHz steps)
87.5 MHz–108 MHz [Except YV]
65 MHz–74 MHz [YV]
(50-kHz steps)
Usable Sensitivity: 12.7 dBf
50 dB Quieting Sensitivity: 17.2 dBf
IF Rejection: 80 dB
Frequency Response: 30 Hz-15,000 Hz
S/N Ratio: 63 dB
Stereo Separation: 35 dB at 1 kHz
Alternate Channel Selectivity: 70 dB
Capture Ratio: 3 dB
(AM(MW)) [YU]
Frequency Range: 530 kHz–1,710 kHz
(10-kHz steps)
531 kHz–1,602 kHz
(9-kHz steps)
Usable Sensitivity: 30 µV (30 dB)
(MW) [YZ, YV]
Frequency Range: 531 kHz–1,620 kHz
(9-kHz steps)
530 kHz–1,710 kHz
(10-kHz steps)
Usable Sensitivity: 30 µV (30 dB)
(LW) [YZ, YV]
Frequency Range: 144 kHz–288 kHz
(1-kHz/9-kHz steps)
Usable Sensitivity: 30 µV (30 dB)
TAPE SECTION
Tape Speed: 4.8 cm/sec. (17/8ips)
S/N Ratio: 50 dB
Frequency Response: 40 Hz–14,000 Hz
Stereo Separation: 40 dB
FF/REW Time: 190 sec. (C-60)
AUDIO SECTION
Max. Power Output: 40 W x 4 channels
CD/MD IN input
Input sensitivity (load impedance)
CD/MD IN: 300 mV (10 kΩ)
GENERAL
Power-Supply Voltage: 14.4 V (11 to 16 V allowable),
DC, negative ground
Load Impedance: 4Ω
Tone Control: Bass ±10 dB at 100 Hz
Treble ±10 dB at 10 kHz
Preamp Output Voltage (load impedance):
2.2 V (10 kΩ)
Installation size: 182(W) x 53(H) x 155(D) mm
(71/4(W) x 21/8(H) x 61/8(D) inches)
• Design and specifications are subject to change without notice.
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ACCESSORIES LIST
1 8A-KTG-903-010 IB,YL(3L) 4100,4150<G,H>
1 8A-KTG-902-010 IB,YU(3L) 410<B>
1 8A-KTG-901-010 IB,YU(3L) 420<A>
1 8A-KTG-906-010 IB,YV(ER) 320<D,F>
1 8A-KTG-905-010 IB,YZ(9L) 320<C,E>
2 8A-KTG-904-010 IB,INST,SP (3L,P)-A<H>
2 8A-KTG-907-010 IB,INST,SP (ER)-A<D>
2 8A-KT5-902-010 IB,INST,YU,YL (3L,P)<A,B,G,H>
2 8A-KT3-902-010 IB,INST,YZ (9L)-A<C,D,E,F>
3 86-KT1-237-010 HLDR,REAR MTG
4 8Z-KT1-231-010 HLDR,HALF -T
5 8Z-KT1-625-010 CONN ASSY,16P SOC016<A,B,G,H>
6 8Z-KT1-030-010 CASE,DFP -T
7 8Z-KT1-232-010 KEY,REMOVE -T
8 87-B10-141-010 NUT,5 TYPE-2
9 8Z-KT1-251-010 S-SCREW,5*6 TH+ TAPPING ST
10 88-KT1-247-010 S-SCREW,HEXAGON
11 88-KT1-250-010 S-SCREW,THIN HEAD+2.6-4 BLK
12 8A-KTG-951-010 SPKR,13CM ASSY<D>
13 8Z-KTG-951-010 SPKR,16CM ASSY<H>
14 87-B10-143-010 UT1+5-15 W/O SLOT
15 87-B10-144-010 W,5.2-10-0.5
16 87-B10-145-010 W-SPR,5.3-8.5-1.5
TYPE MODEL NAME SUFFIX
A CT-X420 YU
B CT-X410 YU
C CT-X310 YZ
D CT-X325 YV
E CT-X320 YZ
F CT-X320 YV
G CT-X4100 YL
H CT-X4150 YL

3
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST

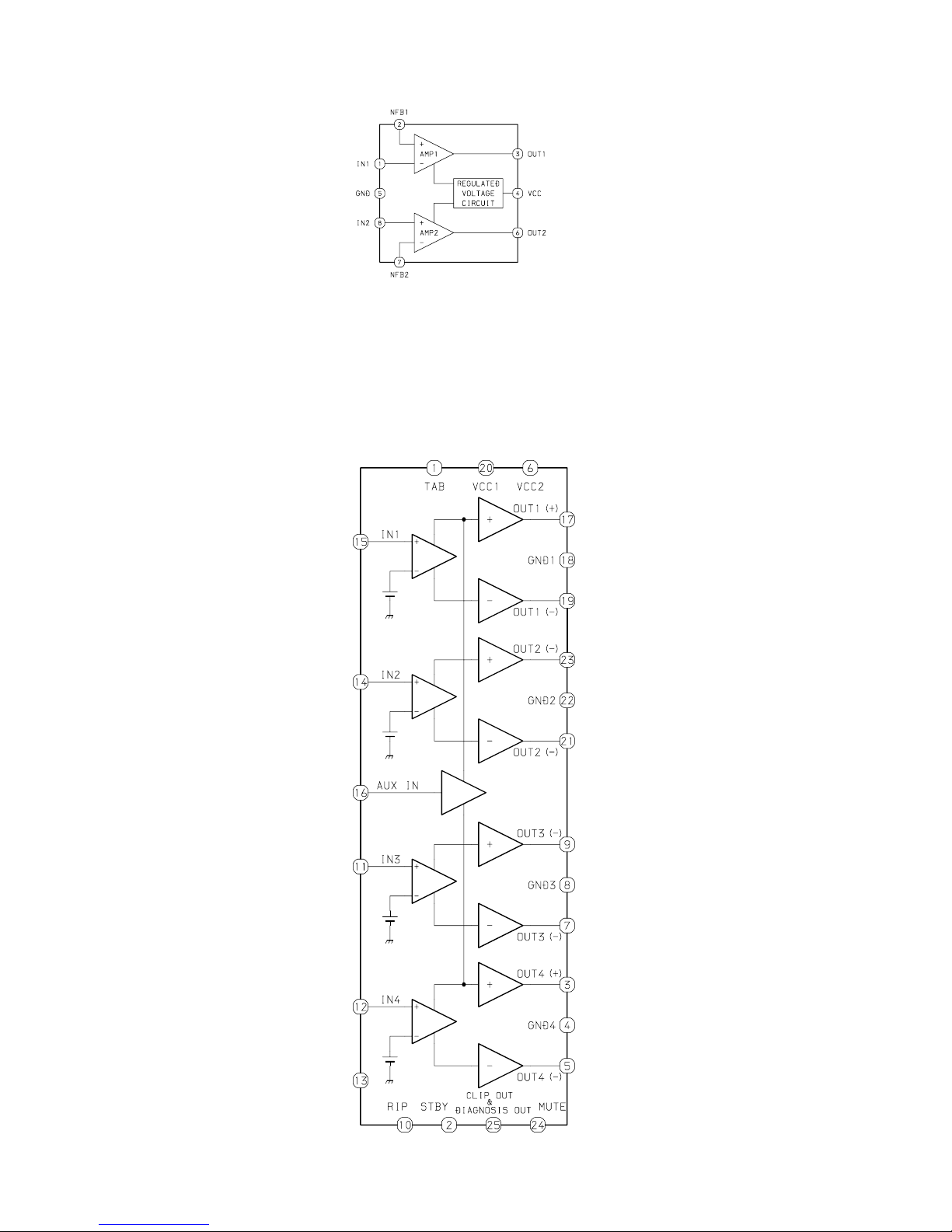

IC
8Z-KT1-622-010 C-IC,LC75374E
8Z-KTG-622-010 IC,TA8259H
87-A21-539-030 C-IC,TC9323F
87-A21-191-010 IC,KIA6225S
87-A21-441-010 C-IC,TC9297FB
TRANSISTOR
89-423-953-010 TR,2SD2395FY
87-A30-468-040 C-TR,KRC102S-RTK
87-026-576-080 C-TR,DTC343TK
87-A30-470-040 C-TR,KTC3875SY-RTK
87-A30-471-040 C-TR,KTA1504SY-RTK
8Z-KTH-626-080 TR,KTC3203Y
8Z-KTH-627-080 TR,KTA1273Y
87-A30-476-010 TR,KTA1046Y
87-A30-487-080 TR,KRC111M-AT
87-A30-295-010 TR,KRA226M
87-A30-473-080 TR,KRC102M-AT
87-A30-475-080 TR,KRA104M-AT
8Z-KTH-623-080 TR,KTA1267Y<C,D,E,F>
87-A30-467-040 C-TR,KRA111S-RTK
87-A30-469-040 C-TR,KRC111S-RTK
87-A30-472-040 C-TR,KRA226S-RTK
DIODE
87-020-465-080 DIODE,1SS133 (110MA)
87-A40-798-010 DIODE,1N5402GW(3A/200V)
87-001-783-080 DIODE,1N4002
87-017-932-080 ZENER,MTZJ6.2B
87-070-334-080 ZENER,MTZJ10B
87-A40-337-080 ZENER,MTZJ 6.8B
87-A40-523-080 ZENER,MTZJ9.1B
87-A40-830-040 DIODE,KDS226-RTK
87-020-585-080 CHIP-ZENER,02CZ6.2Y
87-A40-819-040 C-ZENER,STZ6.8T
MAIN C.B
ANT101 8Z-KT1-614-010 ANT,AW-002
C101 87-018-119-080 CAP, CER 100P-50V
C102 87-018-134-080 CAPACITOR,TC-U 0.01-16
C103 87-010-380-010 CAP,E 47-16 SME
C104 87-010-380-010 CAP,E 47-16 SME
C105 87-018-134-080 CAPACITOR,TC-U 0.01-16
C106 87-018-134-080 CAPACITOR,TC-U 0.01-16
C109 87-018-134-080 CAPACITOR,TC-U 0.01-16
C110 87-018-134-080 CAPACITOR,TC-U 0.01-16
C111 87-010-402-080 CAP, ELECT 2.2-50V
C112 87-018-205-080 CAP, CERA-SOL 0.022
C119 87-010-194-080 CAP, CHIP 0.047
C120 87-010-194-080 CAP, CHIP 0.047
C121 87-018-134-080 CAPACITOR,TC-U 0.01-16
C122 87-018-134-080 CAPACITOR,TC-U 0.01-16
C123 87-010-380-010 CAP,E 47-16 SME
C124 87-018-209-080 CAP, CER 0.1-50V
C201 87-018-209-080 CAP, CER 0.1-50V
C203 87-018-132-010 CAP CER CYL SS 2200P
C204 87-018-205-080 CAP, CERA-SOL 0.022
C205 87-010-263-010 CAP, ELECT 100-10V
C208 87-010-112-010 CAP,ELECT 100-16V
C211 87-010-378-010 CAP, ELECT 10-16SME
C213 87-010-380-010 CAP,E 47-16 SME
C214 87-018-134-080 CAPACITOR,TC-U 0.01-16<C,D,E,F>
C215 87-018-209-080 CAP, CER 0.1-50V
C301 87-018-131-080 CAP, CER 1000P-50V
C302 87-018-131-080 CAP, CER 1000P-50V
C303 87-010-378-010 CAP, ELECT 10-16SME
C304 87-010-378-010 CAP, ELECT 10-16SME
C305 87-010-263-010 CAP, ELECT 100-10V
C306 87-010-263-010 CAP, ELECT 100-10V
C307 87-012-365-080 C-CAP,S 0.027-25VBK
C308 87-012-365-080 C-CAP,S 0.027-25VBK
C309 87-010-401-010 CAP, ELECT 1-50V
C310 87-010-401-010 CAP, ELECT 1-50V
C311 87-010-263-010 CAP, ELECT 100-10V
C312 87-010-401-010 CAP, ELECT 1-50V
C313 87-010-401-010 CAP, ELECT 1-50V
C314 87-010-380-010 CAP,E 47-16 SME
C315 87-A11-128-080 CAP, CER 4700P
C316 87-A11-128-080 CAP, CER 4700P
C401 87-010-380-010 CAP,E 47-16 SME
C402 87-010-196-080 CHIP CAPACITOR,0.1-25
C403 87-010-401-010 CAP, ELECT 1-50V
C404 87-010-401-010 CAP, ELECT 1-50V
C405 87-010-401-010 CAP, ELECT 1-50V
C406 87-010-401-010 CAP, ELECT 1-50V
C407 87-010-184-080 CHIP CAPACITOR 3300P(K)
C408 87-010-184-080 CHIP CAPACITOR 3300P(K)
C409 87-010-198-080 CAP, CHIP 0.022
C410 87-010-198-080 CAP, CHIP 0.022
C411 87-010-378-010 CAP, ELECT 10-16SME
C412 87-010-378-010 CAP, ELECT 10-16SME
C413 87-A11-177-080 C-CAP,S 0.15-16 K B
C414 87-A11-177-080 C-CAP,S 0.15-16 K B
C415 87-A11-177-080 C-CAP,S 0.15-16 K B
C416 87-A11-177-080 C-CAP,S 0.15-16 K B
C417 87-010-378-010 CAP, ELECT 10-16SME
C418 87-010-378-010 CAP, ELECT 10-16SME
C419 87-010-401-010 CAP, ELECT 1-50V
C420 87-010-401-010 CAP, ELECT 1-50V
C421 87-010-401-010 CAP, ELECT 1-50V
C422 87-010-401-010 CAP, ELECT 1-50V
C424 87-010-378-010 CAP, ELECT 10-16SME
C425 87-010-196-080 CHIP CAPACITOR,0.1-25
C426 87-010-196-080 CHIP CAPACITOR,0.1-25
C451 87-010-401-010 CAP, ELECT 1-50V
C452 87-010-401-010 CAP, ELECT 1-50V
C501 87-010-378-010 CAP, ELECT 10-16SME<A>
C502 87-010-378-010 CAP, ELECT 10-16SME<A>
C503 87-010-378-010 CAP, ELECT 10-16SME
C504 87-010-378-010 CAP, ELECT 10-16SME
C505 87-010-175-080 CAP 560P<A>
C506 87-010-175-080 CAP 560P<A>
C507 87-010-175-080 CAP 560P
C508 87-010-175-080 CAP 560P
C601 87-016-083-080 C-CAP,S 0.15-16 RK
C602 87-016-083-080 C-CAP,S 0.15-16 RK
C603 87-016-083-080 C-CAP,S 0.15-16 RK
C604 87-016-083-080 C-CAP,S 0.15-16 RK
C605 87-018-209-080 CAP, CER 0.1-50V
C607 87-A11-179-010 CAP,E 10-16-105 D5*L11 KMF
C608 8Z-KT1-633-090 CAP,E 3300U-16 PW
C609 87-010-180-080 C-CER 1500P
C610 87-010-180-080 C-CER 1500P
C611 87-010-180-080 C-CER 1500P
C612 87-010-180-080 C-CER 1500P
C701 87-010-380-010 CAP,E 47-16 SME
C702 87-010-248-010 CAP, ELECT 100-10V
C703 87-010-198-080 CAP, CHIP 0.022
C705 87-010-314-080 C-CAP,S 22P-50V
C706 87-010-197-080 CAP, CHIP 0.01 DM
C707 87-010-315-080 C-CAP,S 27P-50 CH
C708 87-010-314-080 C-CAP,S 22P-50V
C709 87-016-526-080 C-CAP,S 0.47-16 BK
C710 87-010-401-010 CAP, ELECT 1-50V
C711 87-010-404-010 CONDENSER 4.7-50
C712 87-012-349-080 C-CAP,S 1000P-50 CH

4
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
C713 87-016-526-080 C-CAP,S 0.47-16 BK
C714 87-016-526-080 C-CAP,S 0.47-16 BK
C715 87-016-669-080 C-CAP,S 0.1-25 K B
C716 87-016-669-080 C-CAP,S 0.1-25 K B
C717 87-010-248-010 CAP, ELECT 100-10V
C801 87-018-134-080 CAPACITOR,TC-U 0.01-16
C802 87-018-209-080 CAP, CER 0.1-50V
C803 87-018-209-080 CAP, CER 0.1-50V
C804 87-012-349-080 C-CAP,S 1000P-50 CH
C805 87-012-349-080 C-CAP,S 1000P-50 CH
CN201 8Z-KT1-624-010 CONN,16P SOC017<A,B,G,H>
CN301 87-009-031-010 CONNECTOR, 3P
CN302 87-099-408-010 CONN,8P EH V WHT
CN801 88-KTA-603-010 CONN,15P CAM-B68
CNA201 8A-KT1-631-010 CONN ASSY,8P ISO-BLACK-A<C,D,E,F>
CNA202 8A-KT1-632-010 CONN ASSY,8P ISO-WHITE-A<C,D,E,F>
CNA301 8Z-KTG-651-010 CONN ASSY,3P HEAD
CNA302 8Z-KTG-652-010 CONN ASSY,8P MOTOR
D806 87-027-262-010 LEDE,TLR-124(RED)
F201 8Z-KC1-621-010 FUSE,15A 32V
J501 87-A61-225-010 JACK,PIN 2P XR-401<EXCEPT A>
J501 87-A61-224-010 JACK,PIN 4P XR-401<A>
L101 87-003-143-080 COIL 4.7 UH
L102 8Z-KT1-619-010 COIL,68MH K7-D
L201 8Z-KT1-615-010 FLTR,AMORPHOUS -CHOKE
L451 87-003-143-080 COIL 4.7 UH
L701 87-003-149-080 COIL,47UH
L702 87-003-097-080 COIL,1UH
L801 87-003-149-080 COIL,47UH
S751 87-A91-152-010 SW,SL 1-1-2 SSSS212-11-A
TUN101 8A-KC8-620-010 TU UNIT, FAE347-A11<C,E>
TUN101 8A-KC8-621-010 TU UNIT, FAE347-A12<A,B,G,H>
TUN101 8A-KTG-607-010 TU UNIT, FAE347-P10<D,F>
X701 87-A70-175-010 VIB,XTAL 4.5MHZ AT-49

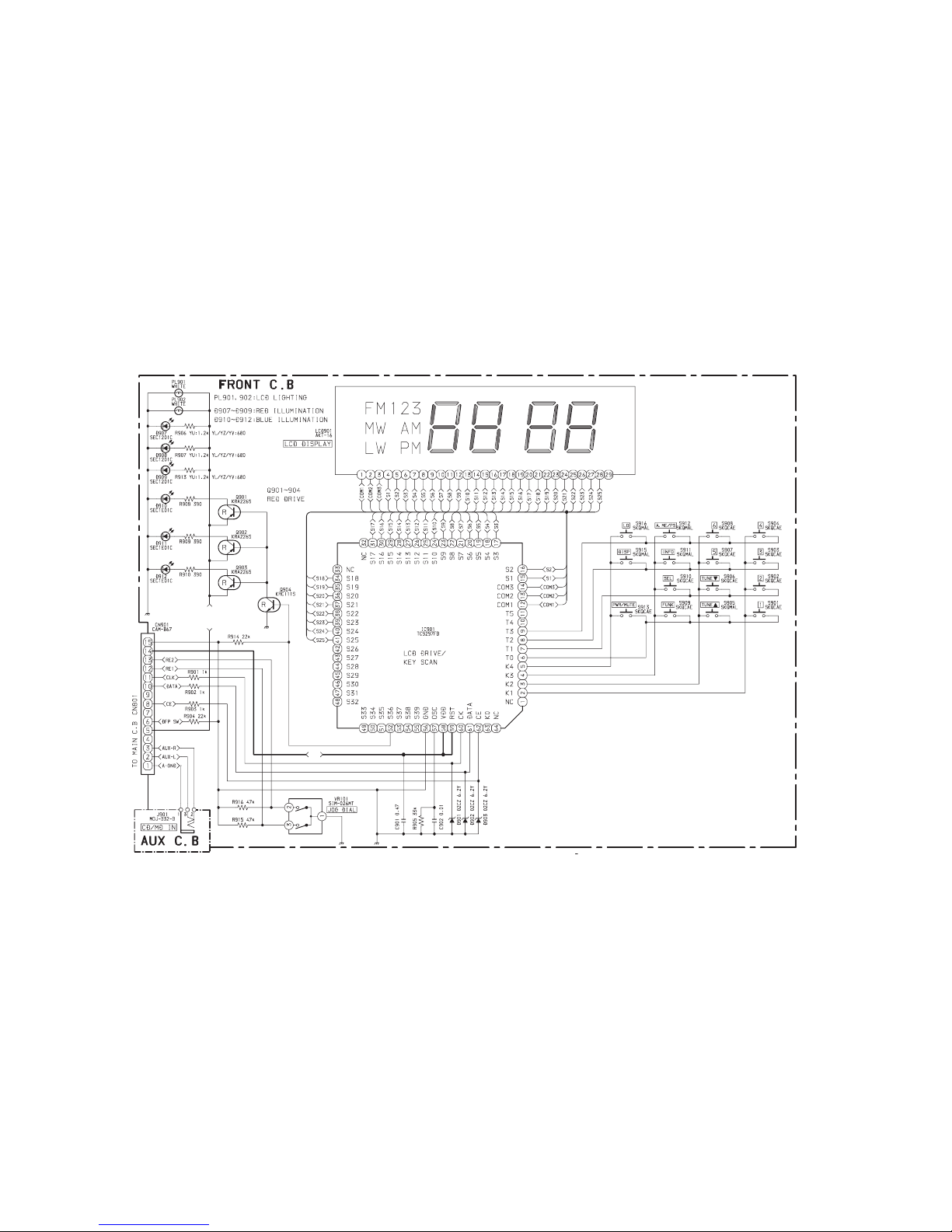

FRONT C.B
C901 87-012-358-080 C-CAP,S 0.47-10 F Z
C902 87-010-197-080 CAP, CHIP 0.01 DM
CN901 88-KTA-602-010 CONN,15P CAM-B67
D907 87-017-827-070 C-LED,SEC 1201C RED
D908 87-017-827-070 C-LED,SEC 1201C RED
D909 87-017-827-070 C-LED,SEC 1201C RED
D910 87-A40-813-040 C-LED,SEC1E01C BLUE
D911 87-A40-813-040 C-LED,SEC1E01C BLUE
D912 87-A40-813-040 C-LED,SEC1E01C BLUE

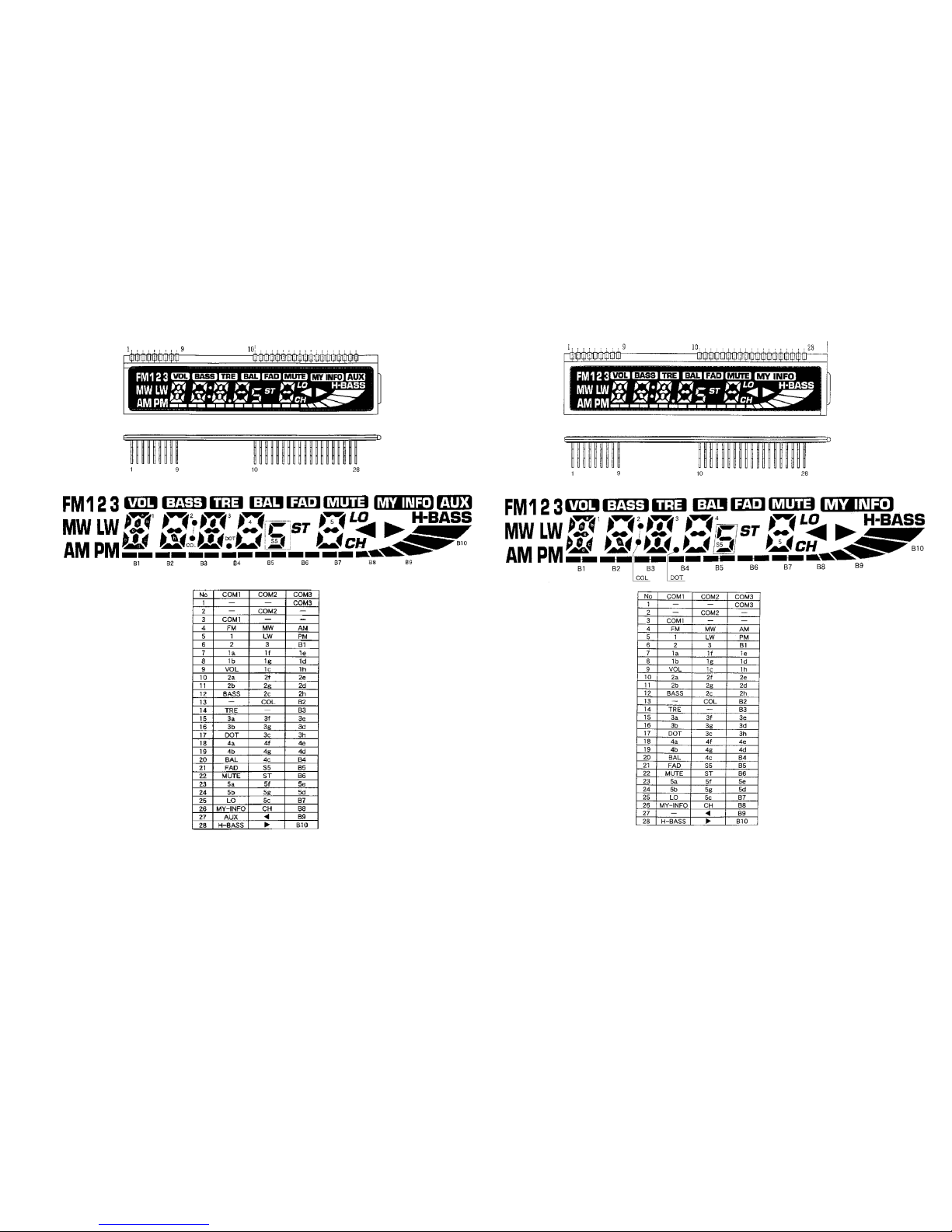

LCD901 8A-KTG-612-010 LCD,AKT-16-17 AUX<EXCEPT F>
LCD901 8A-KTG-610-010 LCD,AKT-16-17<F>
PL901 8A-KT7-655-010 LAMP,9V-50MA
PL902 8A-KT7-655-010 LAMP,9V-50MA
S901 87-036-251-080 SW,T CT 6X3.5 160
S902 87-036-251-080 SW,T CT 6X3.5 160
S903 87-036-251-080 SW,T CT 6X3.5 160
S904 87-036-251-080 SW,T CT 6X3.5 160
S905 87-A90-001-080 C-SW,TACT SKQMAL
S906 87-036-251-080 SW,T CT 6X3.5 160
S907 87-036-251-080 SW,T CT 6X3.5 160
S908 87-036-251-080 SW,T CT 6X3.5 160
S909 87-036-251-080 SW,T CT 6X3.5 160
S910 87-036-251-080 SW,T CT 6X3.5 160
S911 87-A90-001-080 C-SW,TACT SKQMAL
S912 87-A90-001-080 C-SW,TACT SKQMAL
S913 87-036-251-080 SW,T CT 6X3.5 160
S915 87-A90-001-080 C-SW,TACT SKQMAL
S916 87-A90-001-080 C-SW,TACT SKQMAL
VR101 87-A91-597-010 SW,RTRY SIM-026MT
W901 8A-KT9-611-010 F-CABLE,3P 50MM
AUX C.B
J901 87-A61-229-010 JACK,3.5 BLK ST W/SW
88
A
Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form
LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
TYPE MODEL NAME SUFFIX
A CT-X420 YU
B CT-X410 YU
C CT-X310 YZ
D CT-X325 YV
E CT-X320 YZ
F CT-X320 YV
G CT-X4100 YL
H CT-X4150 YL

65
TRANSISTOR ILLUSTRATION
BE
C
DTC343TK
KRA111S
KRA226S
KRC102S
KRC111S
KTA1504
KTC3875
E C B
KTC3203
E C B
KRA104M
KRA226M
KRC102M
KRC111M
KTA1267
KTA1273
B C E
2SD2395
KTA1046
IC BLOCK DIAGRAM-1
IC, TC9297FB
IC, LC75374E

87
SCHEMATIC DIAGRAM-1
M1
MTZJ9.1B
YZ/YV ONLY

1234567
8910 11 12 13 14
A
B
C
D
E
F
G
H
I
J
109
WIRING-1
80
15
20
24
25
30
35
40 41
45
50
55
60
1
5
10 70
75
65
64
[YU,YL]
[YV,YZ]
Ref No. A B C D E F G H
TYPE MODEL NAME SUFFIX
C214 C D E F
A CT-X420 YU
C501 A
B CT-X410 YU
C502 A
C CT-X310 YZ
C505 A
D CT-X325 YV
C506 A
E CT-X320 YZ
CN201 A B G H
F CT-X320 YV
CNA201 C D E F
G CT-X4100 YL
CNA202 C D E F
H CT-X4150 YL
D751 D F
D754 A B G H
D757 C D E F
J501-2 A
Q212 C D E F
R111 D F
R217 C D E F
R218 C D E F
DIFFERENCE TABLE
[This table listes the different
components marked with
asterisks (*) in the MAIN CB]

1211
SCHEMATIC DIAGRAM-2
LAMPE+B
VDD
5.4
2.1/0 5.45.42.70
5.4/0.9
5.4/0.9
5.4/0.9
5.4/0.9
0/0.9
0/0.9
0/0.9
0/0.9

13
1234567
A
B
C
D
E
F
G
H
I
J
WIRING-2
1
AA
B
C
D
E
F
G
H
I
J
K
L
M
N
B
C
D
E
F
G
H
I
J
K
L
M
N
23456 654321
30
35
40
45
55
60
20
10
25
5
2
3
1

14
IC BLOCK DIAGRAM-2
IC, TA8259H
IC, KIA6225S

Pin No. Pin Name I/O Description
15
–
O
–
O
O
O
O
O
O
O
O
O
O
O
O
–
I
I
–
I
O
I
I
I
O
I
–
I
I
O
1 ~ 4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19 ~ 21
22
23
24 ~ 33
34 ~ 37
38 ~ 45
46
47
48
49
50
51
52
53
54
55
56
N.C
_______
APS
N.C
S-MUTE
______________
P-MUTE
LOUD
LOCAL
MONO
20dB MUTE
AGC CUT/IF REQ
RADIO
TAPE
CD
BAND 1
BAND 2
N.C
RE1
RE2
N.C
K0 ~ K3
T0 ~ T7
TAPE
CD
PANEL
POWER
PHONE MUTE
LEVEL METER
DIR
FF/REW
E-VOL DATA
E-VOL CK
E-VOL CE
IC DESCRIPTION
IC, TC9323F
Not connected.
MS signal output
Not connected.
Standby muting output
Muting output to power amp
Loudness output
Local/DX switching output. LOCAL: "H", DX: "L"
MONO/STEREO switching output. MONO: "H", STEREO: "L"
-20dB muting output. This function is enabled when the -20dB muting jumper is
selected.
Outputs "H" during searching of frequency. This is an IF count control signal or used
to shut off the AGC circuit.
RADIO output
TAPE output
CD output
Band switching outputs
Not connected
Rotary encoder input 1
Rotary encoder input 2
Not connected
Key matrix inputs
Diode matrix outputs
TAPE input
CD input. "H" CD input enables the CD key.
Detects detachable panel (0.2-0.5 s chattering time is provided). Panel provided: "H",
Panel not provided: "L"
Power output
The telephone signal automatically applies muting.
The signal level is converted to a digital signal. This meter signal moves the LCD level
bar according to the level.
TAPE running direction indicator input
TAPE FF/REW indicator input
Pins to control the LC75374E electronic VR.
BAND1 BAND2
FM H L
MW L L
LW L H
FM (L) H H

Pin No. Pin Name I/O Description
16
57
58
59
60
61
62
63
64
65
66
67
68
69
70, 71
72
73
74
75
76
77
78
79
80
V-REF
LED FLASH
DATA
CLK
CE
BEEP
T-MUTE
REMO-IN
INTR 2
TEST
HOLD
SD-IN
IF-IN
DO1, DO2
GND
FMIN
AMIN
VDD
_____________
RESET
XOUT
XIN
VXT
GND
I
O
I/O
O
O
O
O
I
I
I
I
I
I
O
–
I
–
I
O
I
–
–
Reference voltage pin
This function is enabled when the ACC input is "L" and PANEL input is "L". "H"
causes flashing for 0.1 s and "L" causes 0.9 s flashing. This output is disabled when the
LED FLASH jumper is "H".
For communications with LCD driver and key input IC TC9297F.
Buzzer output
Tuner muting output
Interrupt of remote control signal
Not used.
Test mode control input
Monitors that the power is turned on with ignition switched on.
SD signal input
IF signal input
DO outputs
GND
FM/AM local oscillator signal input
VDD terminal
Reset input
For the connection of a crystal oscillator
GND

1817
LCD DISPLAY
Parts No. 8A-KTG-610-010 [Except for CT-X320YV] Parts No. 8A-KTG-610-010 [CT-X320YV]

2019
MECHANICAL EXPLODED VIEW 1/1
5
18
19 20 21
15
16
23
22
24
25
C
41
42
B
44(A,B,G,H only)
43
C
B
B
40
HT-SINK
45
C
MAIN C.B
C
C
B
SH,PWB
46
38
B
334
39
CHAS,FRONT S
CHAS,SIDE L-T
CHAS,SIDE R-T
D
33
B
A
AUX C.B
28
26
LCD901
27
29
31 32
C
EF
C
C
C
CSD-363AG1-A
12
5
C
C
36
37
B
35
30
FRONT C.B A
1
2
3
4
6
89
7
10
11 1314 17
C44
(C.D.E.F only)

21
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANICAL MAIN PARTS LIST 1/1
Basic color symbol Color Basic color symbol Color Basic color symbol Color
B Black C Cream D Orange
G Green H Gray L Blue
LT Transparent Blue N Gold P Pink
R Red S Silver ST Titan Silver
T Brown V Violet W White
WT Transparent White Y Yellow YT Transparent Yellow
LM Metallic Blue LL Light Blue GT Transparent Green
LD Dark Blue DT Transparent Orange
COLOR NAME TABLE
1 8A-KTF-020-010 KNOB,RTRY NON RUBBER
2 8A-KT5-021-010 RING,RTRY A
3 8A-KTG-017-010 WINDOW,LCD X310<C>
3 8A-KTG-010-010 WINDOW,LCD X320<E,F>
3 8A-KTG-016-010 WINDOW,LCD X325<D>
3 8A-KTG-005-010 WINDOW,LCD X410<B>
3 8A-KTG-006-010 WINDOW,LCD X4100<G>
3 8A-KTG-007-010 WINDOW,LCD X4150<H>
3 8A-KTG-002-010 WINDOW,LCD X420<A>
4 8A-KT4-011-010 WINDOW,L 4<C>
4 8A-KTF-004-010 WINDOW,L F<EXCEPT C>
5 8A-KT4-010-010 WINDOW,R 4<C>
5 8A-KTF-005-010 WINDOW,R F<EXCEPT C>
6 8A-KTG-001-010 CABI,FRONT G
7 8A-KTF-013-010 BTN,FNC F
8 8A-KT5-012-010 BTN,PWR<EXCEPT C>
8 8A-KT4-005-010 BTN,PWR 4<C>
9 8A-KT5-210-010 HLDR,BTN MU
10 8A-KTF-010-010 BTN,EJECT F
11 8Z-KTA-226-010 SPR-C,EJECT
12 8A-KTG-003-010 BTN,UP/DN G
13 8A-KTF-205-010 LENS,ENCO F
14 8A-KTF-012-010 BTN,REW F
15 8A-KTF-011-010 BTN,FF F
16 87-KTE-205-010 SPR-C,EJ/FF/REW
17 8A-KTG-004-010 BTN,P.SET G
18 8A-KTF-015-010 BTN,DETACH
19 8Z-KTA-223-010 SPR-C,RELEASE -T10
20 8A-KT5-013-010 BTN,DISP<EXCEPT C>
20 8A-KT4-007-010 BTN,SEL 4<C>
21 8A-KT5-014-010 BTN,A/M<EXCEPT C>
21 8A-KT4-009-010 BTN,PS 4<C>
22 8A-KT5-016-010 BTN,INFO<EXCEPT C>
22 8A-KTG-015-010 BTN,INFO G<C>
23 8A-KT5-015-010 BTN,LO
24 8A-KT5-211-010 HLDR,BTN DISP
25 8A-KTF-206-010 LENS,R F
26 8A-KTG-201-010 HLDR,LCD G
27 8A-KTG-203-010 LENS,LCD G
28 8A-KTG-202-010 CASE,LCD G
29 8Z-KT1-239-0100 CAP,LAMP BLU B<EXCEPT C>
29 8Z-KTG-209-010 CAP,LAMP ORN<C>
30 8A-KTF-002-010 CABI,REAR F
31 8A-KTF-003-010 CABI,TRIM F
32 8Z-KT1-231-010 HLDR,HALF -T
33 8Z-KTA-203-010 LEVER,DFP LOCK -T10
34 8Z-KTA-221-010 SPR-C,DETACH LOCK-T10
35 8A-KTF-014-010 CABI,BASE F
36 8Z-KT1-244-010 SPR-T,DOOR Z
37 8Z-KT1-023-110 DOOR,CASS
38 8Z-KTA-204-110 LEVER,DEF HOOK -T10
39 8Z-KTA-222-010 SPR-T,DETACH LOCK-T10
40 8A-KT5-204-010 HLDR,TR
41 8A-KTF-202-010 HLDR,DECK F
42 8Z-KT1-211-010 COVER, TOP -T
43 8Z-KT4-201-010 COVER, CD BLIND -T
44 8Z-KT5-201-010 COVER, ISO BLIND -T<A,B,G,H>
44 8A-KT5-219-010 HLDR,ISO-WIRE 5<C,D,E,F>
45 8A-KTF-201-010 HLDR,IC F
46 8Z-KT1-212-010 COVER, BOTTOM -T
A 8Z-KT1-253-010 S-SCREW,PT 2*8 BH+ BLK
B 88-KT1-250-010 S-SCREW,THIN HEAD+2.6-4 BLK
C 87-251-073-410 SCREW,U+2.6-6
D 87-432-903-010 WASHER,WTE 2.6
E 87-251-097-410 U+3-12
F 87-B10-259-010 UT2+3.0-10.0 W/O SLOT (BH TAP)
TYPE MODEL NAME SUFFIX
A CT-X420 YU
B CT-X410 YU
C CT-X310 YZ
D CT-X325 YV
E CT-X320 YZ
F CT-X320 YV
G CT-X4100 YL
H CT-X4150 YL

22
MECHANISM EXPLODED VIEW 1/1
8
A
7
6
5
4
3
2
1
39
41
42
M
43
55
56
I
69
70
71
72
C
57
57
58
59
54
53
52
48
I
45
47 46
M
44
73
49
51
50
63
62 5
61
60
MM
M
C
64 A
65
66
67
68
40
N
38 J
J37
L
36
35
K
I
73
A
22 23
9
BB
10 F
F
18
17
EEE
15
14
13
12
11
D
C
25
24
A
26
25
16
C27
28
G
29
30
H
32
34
33
31
21
A
19
20

23
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANISM MAIN PARTS LIST 1/1
1 S1-013-810-100 HOLDER CASS(X)
2 SX-003-610-190 EJECT CAM LOCK ASSY
3 S1-003-220-070 TAPE HOOKER
4 S1-013-810-020 HANGER CASS(X)
5 S1-003-640-070 EJECT CAM LOCK SPG
6 S1-003-640-230 CENTER PLATE SPG(B)
7 S1-003-610-180 PLATE CENTER
8 S1-036-350-070 RETURN LINK
9 S1-003-670-570 MOTOR
10 S1-036-330-420 MOTOR PULLEY(MBC)
11 S1-003-630-320 ROLLER FF(A)
12 S1-003-610-150 PLATE SPG SUPPORT
13 S1-003-640-100 ADJUSTER ARM SPG(A)
14 S1-003-640-110 ADJUSTER ARM SPG(B)
15 S1-036-370-040 HEAD
16 S1-013-820-053 ADJUSTER ARM BLUE
17 S1-013-810-060 ADJUSTER SHIM(X)
18 S1-003-820-180 GUIDE TAPE
19 S1-036-320-060 LINK ADJUSTER(B)
20 SX-036-310-020 HEAD PLATE ASSY
21 S1-003-640-060 PLATE SPG HEAD
22 SX-036-310-040 FR CONVRT ARM ASSY(A)
23 S1-003-640-170 SW SELECT ARM SPG
24 S1-003-610-510 LEVER FF(AT)
25 S1-003-640-010 LEVER SPG FF/REW
26 S1-003-610-530 LEVER REW(AT)
27 S1-003-610-290 ARM LOCK(A)
28 S1-003-640-020 LEVER SPG LOCK
29 S1-003-610-230 LEVER CHANG(B)
30 S1-036-330-110 ROLLER PROGRAM
31 S1-003-640-080 ARM SPG PROGRAM
32 SX-036-360-020 LEVER BRACKET ASSY
33 S1-036-350-030 SELECTOR LINK(B)
34 SX-036-360-030 TU GEAR ARM ASSY
35 SX-036-360-050 PINCH ARM ASSY(F)
36 S1-036-340-030 PINCH ARM SPG(F)
37 S1-036-370-010 SW,MUTE
38 S1-036-370-050 SW POWER
39 S1-003-620-030 GEAR REDUCTION(B)
39 S1-036-340-050 LEVER SPG EJECT
40 S1-003-610-070 LEVER EJECT
42 S1-036-310-030 CAM EJECT
42 S1-036-340-060 CAM SPG EJECT
44 S1-036-370-020 SW,SLLLLLIDE
45 S1-005-820-215 IDLE PULLEY(A)
49 S1-036-360-100 FLYWHEEL ASSY(F) CPL
50 S1-036-360-110 FLYWHEEL ASSY(R) CPL
51 S1-003-650-040 BELT MAIN
52 S1-003-610-260 ARM FR(B)
53 S1-036-320-030 GEAR PULLEY
54 S1-036-350-010 BELT SUB
55 SX-036-360-040 PINCH ARM ASSY(R)
56 S1-036-340-040 PINCH ARM(R)
57 SX-036-320-050 REEL SPINDLE ASSY
58 SX-036-360-060 DETECTOR CAM ASSY(V)
59 S1-013-840-010 BACK TENSION SPG
60 SX-036-360-010 REEL BASE ASSY
61 S1-003-620-140 GEAR DETECTR
62 S1-003-640-150 DASH SPG
63 S1-003-620-100 GEAR SELECTOR
64 S1-003-630-180 COLLER(SELECTOR GEAR)
65 S1-003-640-030 GEAR LOCK ARM SPG
66 S1-003-820-140 GEAR LOCK ARM
67 S1-003-840-140 RATCHET SPG
68 S1-003-620-070 RATCHET
70 S1-003-620-040 GEAR REDUCTION(A)
71 S1-003-620-010 GEAR IDLE
72 S1-003-620-090 ARM SENSOR
73 S1-036-330-070 ROLLER HP(A)
A S2-171-200-501 E-RING 2
B S2-103-200-25C SCREW,M2-2.5
C S1-003-650-240 PSW(REEL)B 1.5-3.2-0.25
D S2-101-200-40C SCREW,M2-4
E S1-013-850-020 SCREW,M2-5
F S2-103-200-70C SCREW,M2-7
G S2-171-250-601 E-RING 2.5
H S2-133-200-40C SCREW,S-TYPE M2-4
I S2-181-200-30D PSW-S 1.2-3.0-0.25
J S2-181-600-32E LMW-S 1.6-3.2-0.35
K S2-133-170-40C SCREW,S-TYPE M1.7-4
M S2-138-200-30C SCREW,B-TYPE M2-3
N S2-133-170-60C SCREW,S-TYPE M1.7-6

931196 Printed in Singapore
2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111
Other manuals for CT-X420
1
This manual suits for next models
6
Table of contents
Other Aiwa Car Receiver manuals

Aiwa
Aiwa CDC-Z127 User manual

Aiwa
Aiwa CDC-X155M User manual

Aiwa
Aiwa CSD-ED90 Instructions for use

Aiwa
Aiwa CDC-X504MP User manual

Aiwa
Aiwa CDC-MP3R User manual

Aiwa
Aiwa CDC-X136 User manual

Aiwa
Aiwa CDC-X2670 User manual

Aiwa
Aiwa CDC-X927M YUC User manual

Aiwa
Aiwa CDC-X176M User manual

Aiwa
Aiwa ZD5GNM User manual
