Aiwa TP-VS615 User manual

ENGLISH
PRECAUTIONS
To maintain good performance
• Do not use the unit in places which are extremely hot, cold, dusty or humid. In
particular, do not keep the unit:
• in a high humidity area such as a bathroom
• near a heater
• in an area exposed to direct sunlight (e.g., inside a parked car, where there
could be a considerable rise in temperature)
• Keep cassette tapes, magnetic cards and other magnetic recorded materials
away from the speaker as the recorded information may be erased or noise may
occur on cassette tapes.
• Do not open the cassette holder during playback, recording, fast forwarding or
rewinding.
POWER SOURCES
Using with dry cell batteries → A
Insert two size AA (R6) batteries with the 0and 9marks properly aligned.
If the cover of the battery compartment comes off → B
To remove the batteries → C
Battery replacement
Replace the batteries when the M (orange) OPE/BATT indicator goes out and the
E (red) OPE/BATT indicator lights during operation.
Battery life
Notes on dry cell batteries
• Make sure that the 0and 9marks are correctly aligned.
• Do not mix different types of batteries, or an old battery with a new one.
• Never recharge the batteries, apply heat to them, soak them in water, or take
them apart.
• Remove the batteries if the unit is not used for a long time.
• If liquid leaks from the batteries, wipe thoroughly to remove.
Using on AC house current → D
Contact your nearest Aiwa service personnel and purchase the AC adaptor Aiwa
AC-D302.
Connect the AC adaptor
1to the DC 3 V jack
2to a wall outlet
PREPARATION

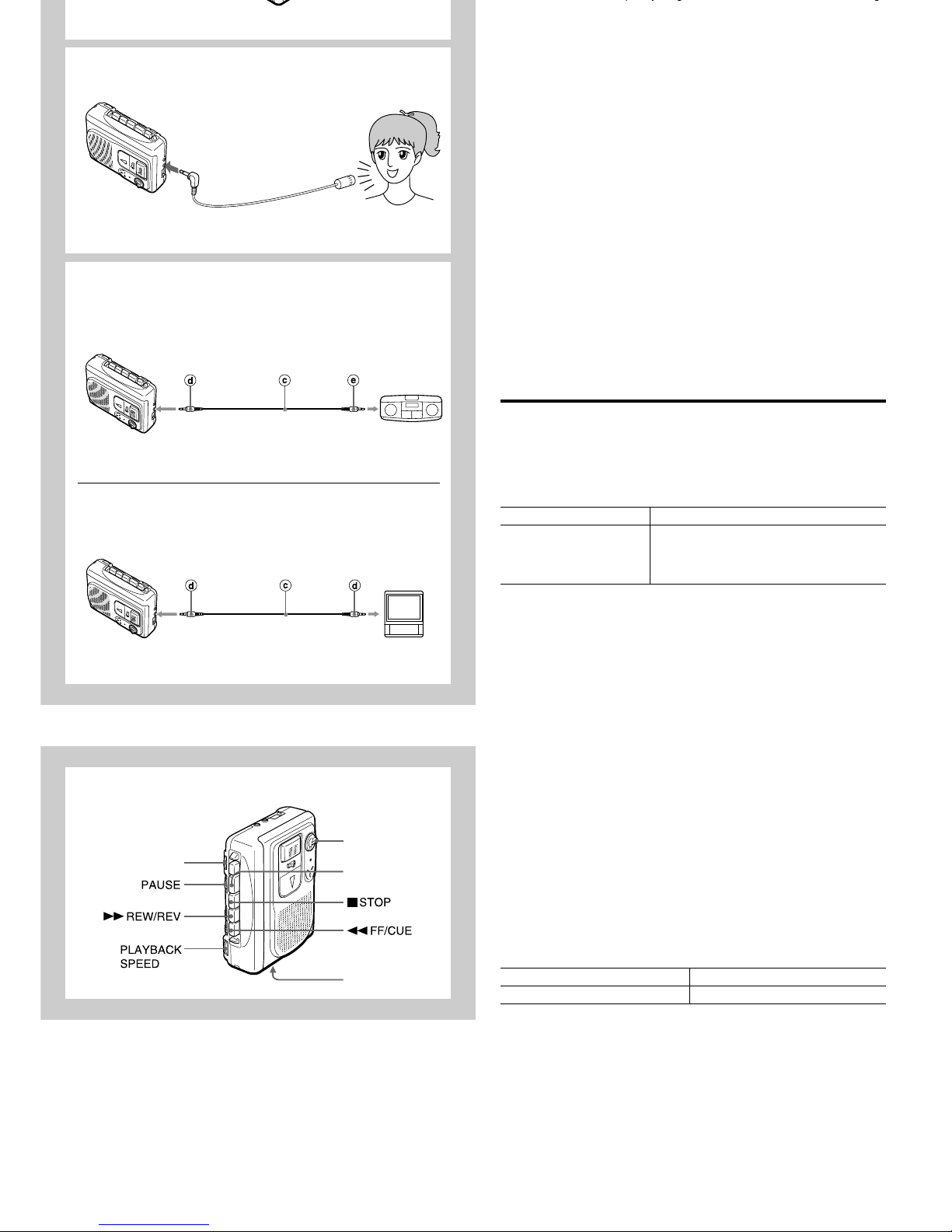

Listening with the earphone
Connect an optional earphone (3.5 ø mini-plug) to the EARPHONE jack.
• The sound does not come from the built-in speaker when the earphone is
connected.
• To monitor the sound that you are recording, use the earphone. You cannot
monitor the sound currently being recorded through the speaker.

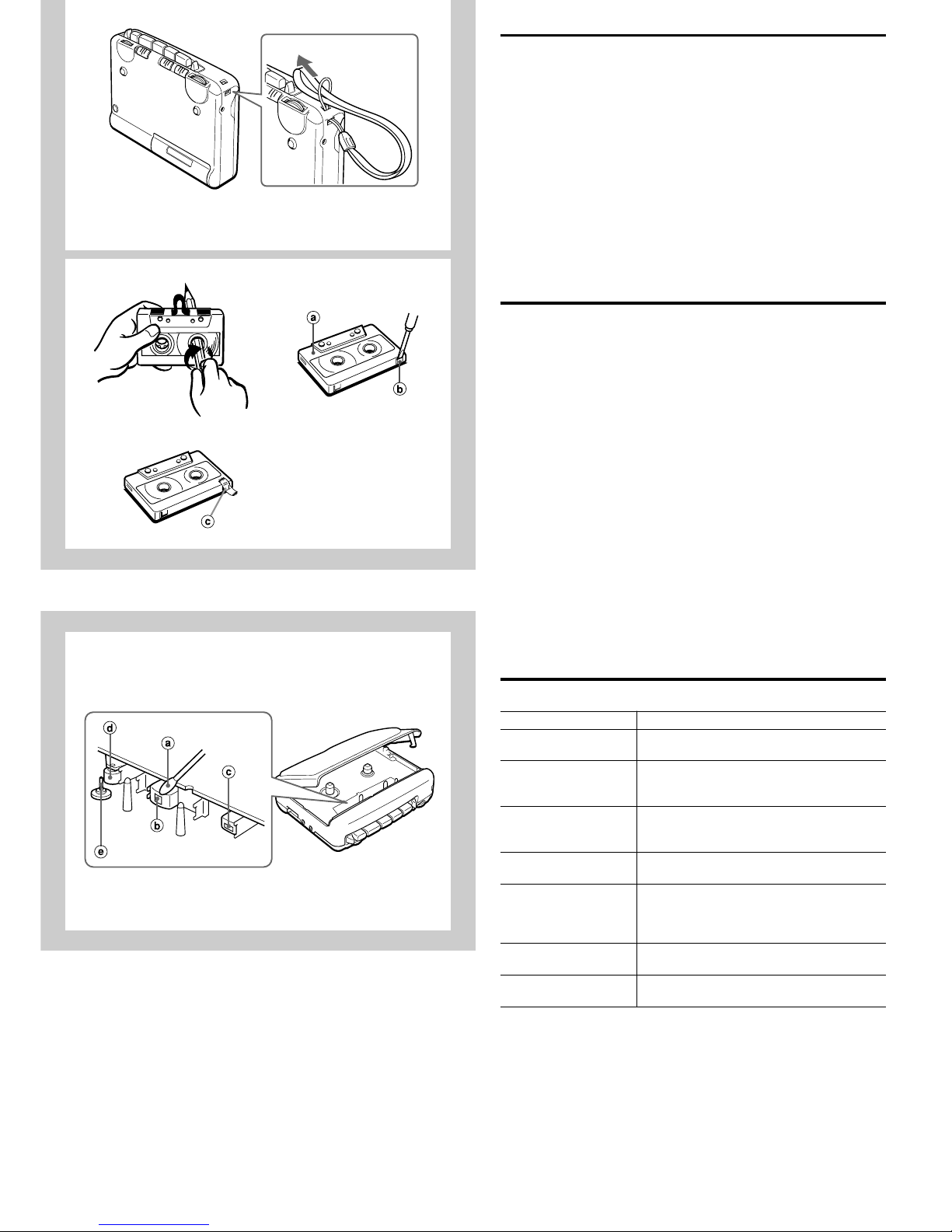

Attaching the hand strap → E
Usable tapes
Use only type I(normal) tapes.
Tape slack → F
Take up any slack in the tape with a pencil or similar tool before use. Slack tape
may break or jam in the mechanism.
100-minute or longer tapes
These are extremely thin and easily deformed or damaged. They are not
recommended.
To prevent accidental erasure → G
Break off the plastic tabs on the cassette tape after recording, with a screwdriver
or other pointed tool.
aSide A
bTab for side A
To record on a cassette without tabs → H
Cover the tab openings with cellophane tape.
cCellophane tape
MAINTENANCE
A
A
8A-HT6-901-01
000605AYO-O9
Printed in Indonesia
d
TP-VS615
CASSETTE RECORDER
GRABADOR DE CASETES
OPERATING INSTRUCTIONS
INSTRUCCIONES DE MANEJO
MODE D’EMPLOI
D
E
BC
Battery
Manganese (R6P) batteries
Alkaline (LR6) batteries
EIAJ Recording
Approx. 5 hrs.
Approx. 19 hrs.
EIAJ 10 mW
Approx. 4 hrs.
Approx. 13.5 hrs.
R6 (AA) × 2
DC 3 V
AC-D302
OWNER’S RECORD
For your convenience, record the model number and serial number (you will find
it in the cassette holder of your set) in the space provided below. Please refer to
them when you contact your AIWA dealer in case of difficulty.
Model No.
Serial No.
AA (R6) × 2

Symptoms
Tape does not move.
Tape transport is unstable.
There is no sound.
The sound is too low or
distorted.
The playback speed is
not correct.
Recording cannot be done.
Tape stops during recording.
Causes
• The batteries are worn out.
• The unit is in pause mode.
• There is slack in the tape.
• The pinchroller and capstan are dirty.
• The tape is damaged.
• The volume control is turned down completely.
• The earphone is not connected firmly when
listening with the earphone.
• The playback head is dirty.
• The batteries are worn out.
• The REC MODE switch is set to the wrong
position.
• The PLAYBACK SPEED control is not set to
center position.
• The erasure prevention tab on the recording side
of the cassette has been removed.
• Set the V-SENSOR switch to OFF when not
using the V-SENSOR function.
MAINTENANCE
To clean the head and tape paths → I
After every 10 hours of use, clean the head and tape paths with a head cleaning
cassette or a cotton swab moistened with cleaning fluid or denatured alcohol.
(These cleaning kits are commercially available.)
When cleaning with a cotton swab a, wipe the recording/playback head b,
erasure head c, pinchroller d, and capstan e.
Note
After cleaning the head and tape paths with a liquid head cleaning cassette or a
moistened swab, wait until the cleaned parts are completely dry before inserting
tapes.
To clean the cabinet
Use a soft cloth ligtly moistened with a mild detergent solution. Do not use strong
solvents such as alcohol, benzine or thinner.
SPECIFICATIONS
Track system 2 tracks 1 channel, monaural
Frequency response 250 – 8,000 Hz (4.8 cm/sec) EIAJ
Microphone Electret condenser microphone (monaural)
Maximum output 300 mW (EIAJ/DC)
Input jack EXT MIC jack (monaural mini-jack) (1)
Output jack EARPHONE jack (monaural mini-jack) (1)
Other jack DC 3 V jack
Speaker Diameter 50 mm, 8 ohms
Recording system DC bias
Erasing system Magnet erasure
Recording speed Approx. 4.8 cm/sec. with the REC MODE switch set to
NORMAL
Approx. 1.6 cm/sec. with the REC MODE switch set to 3 ×
Power sources DC 3 V using two size AA (R6) dry cell batteries
AC house current using the AC adaptor Aiwa AC-D302
Battery life See “Battery life” above.
Maxumum outseide dimensions
84.3 (W) ×111.7 (H) ×33.4 (D) mm (excluding projecting
parts and controls)
Weight Approx. 156.4 g (excluding batteries)
Accessory Hand strap (1)
Specifications and external appearance are subject to change without notice.
COPYRIGHT
Please check the laws on copyright relating to recordings from discs, radio or
external tape for the country in which the machine is being used.
TROUBLESHOOTING GUIDE
If the unit does not perform as expected, check the following table.
I
H
GF

ESPAÑOL FRANÇAIS
PRECAUCIONES
Para mantener en buen estado de funcionamiento
• No utilice este aparato en lugares muy calientes, fríos, con polvo o humedad.
Especialmente, no deje este aparato:
• en un lugar húmedo, por ejemplo en el baño
• cerca de la calefacción
• en un lugar expuesto a los rayos del sol (dentro de un coche estacionado,
donde la temperatura en el interior puede subir mucho)
• Mantenga los casetes, tarjetas magnéticas y otros materiales que contengan
grabaciones magnéticas alejadas del altavoz, ya que la información grabada
puede borrarse o pueden aparecer ruidos en las cintas de casete.
• No abra el compartimiento del casete durante la reproducción, grabación, avance
rápido o rebobinado.
FUENTES DE ALIMENTACION
Utilización de pilas → A
Coloque dos pilas tamañoAA(R6) con las marcas 0y 9correctamente alineadas.
Si se sale la tapa del portapilas → B
Para sacar la pilas → C
Cambio de las pilas
Cambie las pilas cuando se apague el indicador M (naranja) OPE/BATT y se
enciende el indicador E (rojo) OPE/BATT durante el funcionamiento.
Vida útil de la pila
Notas sobre las pilas
• Verifique que las marcas 0y 9están correctamente alineadas.
• No mezcle distintos tipos de pilas o una pila vieja con una pila nueva.
• No recargue las pilas, caliente o sumerja en agua, ni las abra o desarme.
• Saque las pilas del aparato si no se va a utilizar durante un largo período de tiempo.
• Si se derramara el líquido de las pilas limpie a fondo para sacarlas.
Utilización con la CA de su hogar → D
Llame al personal de servicio de Aiwa más cercano y compre el adaptador de CA
de Aiwa AC-D302.
Conecte el adaptador de CA
1en el enchufe de DC 3 V
2en un tomacorriente de la pared
PREPARATIVOS
Escuchando por el auricular
Conecte un auricular opcional (mini-toma de ø 3,5) en la toma EARPHONE.
• El sonido no sale por el altavoz incorporado si se ha conectado el auricular al
aparato.
• Para controlar el sonido a medida que se va grabando, utilice el auricular. No
se puede controlar el sonido a medida que se va grabando, utilizando el altavoz.
Instalación de la correa de mano → E
Cintas que pueden utilizarse
Utilice sólo cintas del tipo I(normales).
Flojedad de la cinta →F
Elimine la flojedad de la cinta con un lápiz o herramienta similar antes de utilizar.
La flojedad en la cinta puede romper o atascar el mecanismo.
Cintas de 100 minutos o más
Estas cintas son muy finas y se pueden deformar o dañar con facilidad. No se
recomienda su uso en este aparato.
Para evitar el borrado por error →G
Rompa las lengüetas de plástico en el casete después de una grabación, utilizando
el destornillador u otra herramienta puntiaguda.
aLado A
bLengüeta para el lado A
Para grabar en un casete sin las lengüetas →H
Cubra los orificios de las lengüetas con cinta adhesiva.
cCinta adhesiva
MANTENIMIENTO
Grabación EIAJ
Aprox. 5 horas
Aprox. 19 horas
EIAJ 10 mW
Aprox. 4 horas
Aprox. 13,5 horas
Pila
Pilas de manganeso (R6P)
Pilas alcalinas (LR6)
PRECAUTIONS
Pour assurer un bon fonctionnement
• Ne pas utiliser l’appareil à des emplacements extrêmement chauds, froids,
poussiéreux ou humides. En particulier, ne pas ranger l’appareil:
• à un endroit très humide, tel que salle de bains
• près d’un radiateur
• à un endroit en plein soleil (à savoir dans une voiture garée, où la température
peut considérablement augmenter)
• Conserver les cassettes, cartes magnétiques et autres matériaux enregistrés
éloignés du haut-parleur, car les données enregistrées pourraient être effacées
ou des parasites pourraient apparaître sur les cassettes.
• Ne pas ouvrir le support de cassette pendant la lecture, l‘enregistrement, l‘avance
rapide ou le rebobinage.
SOURCES D’ALIMENTATION
Piles sèches → A
Insérer deux piles de format AA (R6) en respectant les polarités 0et 9.
Si le couvercle du logement des piles s'ouvre → B
Pour retirer les piles → C
Remplacement des piles
Remplacer les piles quand le témoin OPE/BATT M (orange) s’éteint et que le
témoin OPE/BATT E (rouge) s’allume pendant le fonctionnement.
Durée de vie des piles
Remarques sur les piles sèches
• Vérifier que les marques 0et 9sont correctement alignées.
• Ne pas mélanger différents types de piles, ou des piles neuve et ancienne.
• Ne jamais recharger les piles, les chauffer, les tremper dans l’eau ni essayer de
les démonter.
• Retirer les piles si l’appareil doit rester inutilisé pendant une période prolongée.
• Si du liquide fuit des piles, l’essuyer complètement.
Courant secteur domestique → D
Contacter le centre de service Aiwa le plus proche pour l’achat d’un adaptateur
secteur Aiwa AC-D302.
Raccorder l’adaptateur secteur
1à la prise DC 3 V
2à une prise murale
PREPARATIFS
Ecoute avec l’écouteur
Raccorder l’écouteur en option (miniprise 3,5 ø) à la prise EARPHONE.
• Le son ne sort pas du haut-parleur quand l’écouteur est raccordé.
• Utiliser l’écouteur pour contrôler le son en cours d’enregistrement. Le contrôle
du son au haut-parleur n’est pas possible pendant l’enregistrement.
Fixation de la dragonne → E
Cassettes utilisables
Utiliser uniquement des cassettes de Type I(normales).
Mou de la bande → F
Eliminer tout mou de la bande avec un crayon ou un outil similaire avant l’utilisation.
Une bande détendue peut se casser ou s’enrouler dans le mécanisme.
Cassette de 100 minutes ou plus
La bande est extrêmement fine, et se déforme ou s’endommage facilement. Ces
cassettes ne sont pas recommandées.
Pour éviter tout effacement accidentel → G
Briser les ergots en plastique de la cassette après l’enregistrement, avec un
tournevis ou un autre outil pointu.
aCôté A
bErgot pour le côté A
Pour enregistrer sur une cassette sans ergots → H
Couvrir les ouvertures laissées par les ergots avec du ruban adhésif.
cRuban adhésif
ENTRETIEN
Pile
Piles au manganèse (R6P)
Piles alcalines (LR6)
Enregistrement EIAJ
env. 5 heures
env. 19 heures
EIAJ 10 mW
env. 4 heures
env. 13,5 heures

MANTENIMIENTO
Para limpiar la cabeza y el recorrido de la cinta →I
Después de cada 10 horas de uso, limpie la cabeza y el recorrido de la cinta con
un casete de limpieza de cabezas o un algodón empapado con un líquido de
limpieza o alcohol desnaturalizado. (Puede adquirir un juego de limpieza en los
comercios del ramo.)
Cuando haga la limpieza con un pedazo de algodón a , limpie la cabeza de grabación/
reproducción b , la cabeza de borrado c , el rodillo d y el cabrestante e .
Nota
Después de limpiar la cabeza y el recorrido de la cinta con un líquido en el casete
de limpieza de casetes o en el palillo de algodón, espere hasta que se hayan
secado las piezas limpiadas antes de colocar una cinta.
Para limpiar el mueble
Utilice un paño suave ligeramente embebido en una solución detergente neutra.
No utilice disolventes fuertes tales como alcohol, bencina o diluyente de pintura.
ESPECIFICACIONES
Sistema de pistas 2 pistas 1 canal, monoaural
Respuesta de frecuencia 250 – 8.000 Hz (4,8 cm/seg.) EIAJ
Micrófono Micrófono de condensador con electreto (monoaural)
Salida máxima 300 mW (EIAJ/CC)
Toma de entrada Toma de micrófono externo (EXT MIC)
(mini-toma monoaural) (1)
Toma de salida
Toma para auricular (EARPHONE) (mini-toma monoaural) (1)
Otra toma Toma de DC 3 V
Altavoz Diámetro 50 mm, 8 ohmios
Sistema de grabación Polarización de CC
Sistema de borrado Borrado por imán
Velocidad de grabación Aprox. 4,8 cm/seg. con el interruptor REC MODE en
NORMAL
Aprox. 1,6 cm/seg. con el interruptor REC MODE en 3 ×
Fuentes de alimentación CC de 3 V utilizando dos pilas de tamaño AA (R6)
Alimentación de CA del hogar utilizando el adaptador de
CA de Aiwa AC-D302
Vida útil de la pila Vea la “Vida útil de la pila” en las páginas anteriores.
Dimensiones exteriores máximas
84,3 (An.) ×111,7 (Al.) ×33,4 (Prof.) mm (sin incluir las
partes y controles salientes)
Peso Aprox. 156,4 g (sin pilas)
Accesorio Correa de mano (1)
Las especificaciones y aspecto están sujetos a cambios sin previo aviso.
DERECHOS DE AUTOR
Consulte las leyes sobre los derechos de autor de su país para la grabación de
discos, programas de radio o cintas pre-grabadas.
GUIA PARA LA LOCALIZACION DE AVERIAS
Si el aparato no funciona tal como se ha especificado, verifique el siguiente cuadro.
Síntomas
La cinta no se mueve.
La cinta no se mueve a
una velocidad estable.
No se escucha ningún
sonido.
El sonido está muy bajo o
distorsionado.
La velocidad de la
reproducción no es la
correcta.
No se puede grabar.
La cinta se detiene durante
la grabación.
Causas
• Las pilas están gastadas.
• El aparato está en el modo de pausa.
• La cinta está floja.
• El rodillo y el cabrestante están sucios.
• La cinta está dañada.
• El control de volumen está en su posición de
mínimo
• El auricular no está bien conectado, cuando se
escucha por el auricular.
• La cabeza de reproducción está sucia.
• Las pilas están gastadas.
• El interruptor REC MODE está en la posición
equivocada.
• El control PLAYBACK SPEED no está en la
posición central.
• La lengüeta para evitar el borrado en el lado
donde se quiere grabar en el casete está rota.
• Ajuste el interruptor V-SENSOR a OFF cuando
no utilice la función V-SENSOR.
ENTRETIEN
Pour nettoyer les têtes et les chemins de la bande → I
Toutes les 10 heures de fonctionnement, nettoyer les têtes et le parcours de la
bande avec une cassette de nettoyage de têtes ou une ouate de coton humectée
de liquide de nettoyage ou d’alcool dénaturé. (Ces kits de nettoyage sont
disponibles dans le commerce.)
Au nettoyage avec une ouate de coton a, essuyer la tête d’enregistrement/lecture
b, la tête d’effacement c, le galet presseur det le cabestan e.
Remarque
Après le nettoyage des têtes et du parcours de la bande avec une cassette de
nettoyage de têtes à liquide ou un coton d’ouate humidifié, attendre que les parties
nettoyées soient entièrement sèches pour insérer une cassette.
Nettoyage du coffret
Utiliser un chiffon doux légèrement humidifié de solution détergente douce. Ne
pas employer de solvant fort, tel qu‘alcool, benzine ou diluant.
SPECIFICATIONS
Système de pistes 2 pistes 1 canal, monaural
Réponse en fréquence 250 à 8.000 Hz (4,8 cm/sec.) EIAJ
Microphone Electrostatique à électrets (monaural)
Sortie maximum 300 mW (EIAJ/DC)
Prise d’entrée Prise EXT MIC (miniprise monaurale) (1)
Prise de sortie Prise EARPHONE (miniprise monaural) (1)
Autre prise Prise DC 3 V
Haut-parleur Diamètre 50 mm, 8 ohms
Système d’enregistrement
Polarisation par courant continu
Système d’effacement Effacement magnétique
Vitesse d’enregistrement Env. 4,8 cm/sec. avec le commutateur REC MODE sur
NORMAL
Env. 1,6 cm/sec. avec le commutateur REC MODE sur
3 ×
Sources d’alimentation 3 V c.c. avec deux piles sèches format AA (R6)
Courant secteur domestique avec l’adaptateur secteur
Aiwa AC-D302
Durée de vie des piles Voir “Durée de vie des piles” ci-avant.
Dimensions extérieures maximum
84,3 (l) ×111,7 (h) ×33,4 (p) mm (pièces et commandes
en saillie exclues)
Poids Approx. 156,4 g (piles exclues)
Accessoire Dragonne (1)
Les spécifications et l’aspect extérieur sont sujets à modification sans préavis.
DROITS D’AUTEUR
Contrôler les lois concernant les droits d’auteur liés aux enregistrements de
disques, radio ou cassettes extérieures du pays où cet appareil est utilisé.
DEPISTAGE DES PANNES
Consulter le table ci-dessous si cet appareil ne fonctionne pas comme prévu.
Symptômes
La bande ne défile pas
Le défilement de la bande
est instable.
Il n’y a pas de son.
Le son est trop faible ou
déformé.
La vitesse de lecture est
incorrecte.
L’enregistrement est
impossible.
La bande s'arrête pendant
l'enregistrement.
Causes
• Les piles sont épuisées.
• L’appareil est en mode pause.
• La bande est détendue.
• Le galet presseur et le cabestan sont sales.
• La bande est endommagée.
• La commande de volume est réglée au
minimum.
• L’écouteur n’est pas fermement inséré pendant
l’écoute à l’écouteur.
• La tête de lecture est sale.
• Les piles sont épuisées.
• Le commutateur REC MODE est mal réglé.
• Le bouton PLAYBACK SPEED n’est pas réglé
en position centrale.
• L’ergot de prévention contre l’effacement sur le
côté enregistrement de la cassette a été brisé.
• Régler la commande V-SENSOR à OFF quand
la fonction V-SENSOR n'est pas utilisée.

ENGLISH
To stop recording
To pause recording
Press the sSTOP button.
Set the PAUSE switch in the direction of the
arrow (U). The REC indicator lights.
To resume recording, set the switch in the
opposite direction.
M
N
INSERTING A CASSETTE →J
Insert a cassette with the recording/playback side (a) facing the cassette holder.
RECORDING FROM THE BUILT-IN
MICROPHONE →K
1 Insert a cassette.
2 Set the REC MODE switch.
NORMAL: Normal recording
3 ×: Triple time recording (with third speed)
E.g.) An 180-minute recording can be made using both sides of a
C-60 cassette tape.
3 Orient the built-in microphone to the sound source.
4 Press the wREC button to start recording.
The jPLAY button is depressed simultaneously and the REC indicator
lights. The indicator lights and goes out according to the voice input.
Basic operation
• The PAUSE switch is released automatically when the sSTOP button is pressed.
When the end of the tape is reached during recording
The tape stops automatically.
When using the unit on the desk → L
Place it as illustrated during recording to reduce the noise.
To select the sensitivity of the microphone
Set the MIC SENS switch according to the location of recording.
HIGH: When recording in a conference etc.
LOW: When recording a dialogue nearby
Note on setting the REC MODE switch
A tape recorded with the REC MODE switch set to 3 ×can be played back by only
the tape recorders having the same function with this unit.
If you are going to play back the tape by other than this unit, be sure to set the
REC MODE switch to NORMAL before recording.
Tape counter →a
The readout of the tape counter changes during playback, recording, fast-
forwarding or rewinding of the tape.
To set the counter to 000, press the counter reset button bto the right of the
tape counter.
To record only the sound louder than the preset sound
level → M
Recording will start when the unit detects sound above a certain preset level. If
the unit does not detect the sound for about 4 seconds, recording will pause.
This prevents tape waste and empty recording.
1 Set the V-SENSOR switch to ON.
2 Adjust the sensor level.
Turn the VOL/V-SENSOR LEVEL control in the direction of ato increase the
sensor level. Even relatively quiet sounds will be recorded.
Turn the VOL/V-SENSOR LEVEL control in the direction of bto lower the
sensor level. General background noise will not be recorded, and only relatively
loud sounds will be recorded.
3 Press the wREC button to start recording.
Sensor level adjustment
The ideal sensor level varies according to the loudness of the source sound.
Experiment with the sensor level in advance to determine the optimum level before
you start an important recording. Usually set the VOL/V-SENSOR LEVEL control
to 4 to 6 first, then adjust it according to surrounding conditions.
Note
When the recording resumes after sound detection, the very first sounds may not
be recorded.
To record the human voice more clearly → N
When the voice you want to record is soft, and the surroundings are noisy, set the
NFR switch to ON and start recording. The voice will be recorded more clearly.
How NFR (Noise Filtration Recording) works
NFR emphasizes the frequency range of the human voice more than the high
and low frequencies that usually comprise noise.
O
J
K
L
1
2
4
3
2
1
3

O
qyg g
and low frequencies that usually comprise noise.
Recording from an external microphone → O
To record sound with more clarity, use an optional external microphone.
Connect the microphone to the EXT MIC jack and set the microphone near the
sound source.
Note
Keep the microphone away from the unit or an earphone to avoid a howling noise.
To record from another unit →P
Connect the other unit to the EXT MIC jack of this unit, using the appropriate
connecting cords.
aTo connect to stereo source equipment
bTo connect to monaural source equipment
cAttenuation cable
dMonaural mini-plug
eStereo mini-plug
Note
• The connecting cords may vary according to the type of source equipment.
Before connecting a unit, read the operating instructions of the connected unit.
• If the volume setting of the source equipment is too high, the recorded sound
may be noisy or distorted. Be sure to set the volume of the source equipment to
a moderate level.
PLAYBACK → Q
1 Insert a cassette.
2 Set the REC MODE switch to the same position it was in during recording.
3 Press the jPLAY button.
4 Adjust the volume.
Basic operation
• The PAUSE switch is released automatically when the sSTOP button is pressed.
When the end of the tape is reached during playback
The tape stops automatically.
To find the section you want to listen to
To fast forward/rewind
To fast forward: Press the fFF/CUE button during stop mode.
To rewind: Press the gREW/REV button during stop mode.
Press the sSTOP button at the desired point. If the tape winds to the end, the
tape stops but the fFF/CUE or gREW/REV button is not released. Press
the sSTOP button to release it.
To search while monitoring high-speed sound
Keep the fFF/CUE or gREW/REV button pressed during playback by
monitoring the sound. When you reach the desired point, release the button to
start playback.
Note
When the REC MODE switch is set to 3 × , the tape speed of fast-winding will be
slower.
To wind the tape faster, set the REC MODE switch to NORMAL.
To increase or decrease the playback speed
You can change the playback speed with the PLAYBACK SPEED control.
Turn the PLAYBACK SPEED control as follows.
After listening, set the PLAYBACK SPEED control to the center position for
playback at normal speed.
Q
b
P
a
To stop playback
To pause playback
Turn to FAST.
Turn to SLOW.
To increase the speed
To decrease the speed
EXT MIC
EXT MIC PHONES
EXT MIC EARPHONE
2
43
1
Press the sSTOP button.
Set the PAUSE switch in the direction of the
arrow (U).
To resume playback, set the switch in the
opposite direction.

ESPAÑOL FRANÇAIS
COLOCACIÓN DE UN CASETE →J
Coloque un casete con el lado a grabar/reproducir (a) hacia la tapa del
compartimiento del casete.
GRABACION UTILIZANDO EL MICROFONO
INCORPORADO DEL APARATO →K
1 Coloque un casete.
2 Ajuste el interruptor REC MODE.
NORMAL: Grabación normal
3 ×: Grabación del triple de tiempo (con un tercio de velocidad)
Por ejemplo) Se puede hacer una grabación de 180 minutos
utilizando ambos lados de un casete de cinta C-60.
3 Apunte el micrófono a la fuente de sonido.
4 Presione el botón wREC para empezar a grabar.
El botón jPLAY baja simultáneamente y se enciende el indicador REC. El
indicador se enciende y apaga según si se escuchan voces.
Funcionamiento básico
• El interruptor PAUSE sale automáticamente al presionar el botón sSTOP.
Cuando se llega al final de la cinta durante la grabación
La cinta se para automáticamente.
Cuando utilice el aparato sobre un escritorio → L
Instale como en la figura durante la grabació para reducir el ruido.
Para seleccionar la sensibilidad del micrófono
Ajuste el interruptor MIC SENS de acuerdo al lugar donde se va a hacer la
grabación.
HIGH: Cuando graba una conferencia, etc.
LOW: Cuando graba una conversación cerca del micrófono
Nota sobre el ajuste del interruptor REC MODE
Una cinta grabada con el interruptor REC MODE en 3 ×puede reproducirse sólo
en otros grabadores de cinta que tengan la misma función que este aparato.
Si se reproduce la cinta en otro aparato, mueva el interruptor REC MODE a
NORMAL antes de grabar.
Contador de cinta →a
La lectura en el contador de cinta cambia durante la reproducción, grabación,
avance rápido o rebobinado de la cinta.
Para volver el contador al 000, presione el botón de reinicialización del contador
bque está a la derecha del contador de cinta.
Para grabar sólo los sonidos que están más fuertes que un
nivel predeterminado →M
La grabación empezará cuando el aparato detecte un sonido por encima de un
nivel predeterminado. Si el aparato no puede detectar ningún sonido durante
unos 4 segundos, la grabación entrará en pausa. Esto es para evitar un desperdicio
inútil de la cinta y la grabación en blanco.
1 Mueva el interruptor V-SENSOR a la posición ON.
2 Ajuste el nivel del sensor.
Gire el control de volumen nivel del sensor de voz (VOL/V-SENSOR LEVEL)
en el sentido apara subir el nivel del sensor. Esto hará que se graben incluso
los sonidos relativamente silenciosos.
Gire el control de volumen nivel del sensor de voz (VOL/V-SENSOR LEVEL)
en el sentido del bpara bajar el nivel del sensor. No se grabarán los ruidos de
fondo en general y sólo se grabarán los sonidos relativamente fuertes.
3 Presione el botón wREC para empezar a grabar.
Ajuste del nivel del sensor
El nivel del sensor óptimo depende del volumen de la fuente de sonido. Haga
previamente varias pruebas con el nivel del sensor para determinar el nivel ideal,
antes de empezar una grabación importante. Normalmente coloque el control
de volumen nivel del sensor de voz (VOL/V-SENSOR LEVEL) primero a 4 a 6 y
ajusta de acuerdo a las condiciones del lugar.
Nota
Cuando se empieza a grabar, después de detectar el sonido, los primeros
segundos del sonido no se grabarán.
Para grabar claramente las voces humanas → N
Cuando desea grabar una voz que habla en voz baja pero el ambiente que lo
rodea es muy ruidoso mueva el interruptor NFR a ON y empiece a grabar La
Para parar la grabación
Para hacer una pausa en la
grabación
Presione el botón de parada (sSTOP)
Mueva el interruptor PAUSE en el sentido de
la flecha (U). Se enciende el indicador
REC.
Para seguir grabando, mueva el interruptor en
el otro sentido.
INSERTION D’UNE CASSETTE →J
Insérer une cassette avec la face d’enregistrement/lecture (a) dirigée vers le
logement de cassette.
ENREGISTREMENT AVEC LE MICROPHONE
INTEGRE →K
1 Insérer une cassette.
2 Régler le commutateur REC MODE.
NORMAL: Enregistrement normal
3 ×: Temps d'enregistrement triple (à 1/3 de la vitesse normale)
A savoir: Un enregistrement de 180 minutes est possible sur les
deux côtés d’une cassette C-60.
3 Orienter le microphone intégré vers la source sonore.
4 Presser la touche wREC pour démarrer l’enregistrement.
La touche jPLAY est simultanément pressée et l’indicateur REC s’allume. Le
s’allume et s’éteint selon l’entrée vocale.
Fonctionnement de base
• Le commutateur PAUSE est automatiquement relâché à la pression de la touche
sSTOP.
Quand la bande arrive à sa fin pendant l’enregistrement
Le défilement de la bande s’arrête automatiquement.
Quand cet appareil est utilisé sur un bureau → L
Le placer comme le montre l’illustration pendant l’enregistrement pour réduire le
bruit.
Pour sélectionner la sensibilité du microphone
Régler le commutateur MIC SENS selon le lieu d’enregistrement.
HIGH: Pour l’enregistrement lors d’une conférence, etc.
LOW: Pour l’enregistrement d’un dialogue à proximité
Remarque sur le commutateur REC MODE
Une cassette enregistrée avec le commutateur REC MODE réglé à 3 ×peut être
lue seulement sur des platines à cassette possédant la même fonction que cet
appareil.
Pour lire une cassette sur un autre appareil, régler le commutateur REC MODE à
NORMAL avant l’enregistrement.
Compteur de bande →a
L’indication du compteur de bande change pendant la lecture, l’enregistrement,
l’avance rapide et le rebobinage de la bande.
Pour régler le compteur à 000, appuyer sur la touche de remise à zéro bà
droite du compteur de bande.
Pour enregistrer seulement le son de niveau plus élevé
que le niveau préréglé → M
L’enregistrement commencera quand l’appareil détectera un son au-dessus d’un
certain niveau préréglé. Si l’appareil ne détecte pas de son pendant environ
4 secondes, il passera en pause d’enregistrement pour éviter le gaspillage de la
bande et l’enregistrement à vide.
1 Régler le commutateur V-SENSOR à ON.
2 Ajuster le niveau du détecteur.
Tourner la commande VOL/V-SENSOR LEVEL dans le sens de apour
augmenter le niveau du détecteur. Même des sons relativement assourdis
peuvent être enregistrés.
Tourner la commande VOL/V-SENSOR LEVELdans le sens de bpour abaisser
le niveau du détecteur. Le bruit de fond ordinaire ne sera pas enregistré, seuls
les sons relativement forts le seront.
3 Presser la touche wREC pour démarrer l’enregistrement.
Ajustement du niveau du détecteur
Le niveau idéal du détecteur varie selon l’intensité sonore du son de source.
Faire un test du niveau du détecteur à l’avance pour déterminer le niveau optimum
avant de faire un enregistrement important. Ordinairement, régler d’abord la
commande VOL/V-SENSOR LEVEL de 4 à 6 puis l’ajuster en fonction des
conditions environnantes.
Remarques
Quand l’enregistrement reprend après la détection de sons, les tout premiers
sons peuvent ne pas être enregistrés.
Pour enregistrer plus clairement la voix humaine →N
Pour arrêter l’enregistrement
Pour faire une pause
d’enregistrement
Presser la touche sSTOP.
Régler le commutateur PAUSE dans la
direction de la flèche (U). Le témoin REC
s'allume.
Pour reprendre l’enregistrement, le régler
dans le sens contraire.

Para grabar claramente las voces humanas → N
Cuando desea grabar una voz que habla en voz baja pero el ambiente que lo
rodea es muy ruidoso, mueva el interruptor NFR a ON y empiece a grabar. La
voz se grabará más nítidamente.
Funcionamiento del NFR (Grabación con filtro de ruido)
El NFR da más énfasis a la gama de frecuencias de las voces humanas por encima de las
altas y bajas frecuencias que son los más comunes en los ruidos molestos.
Grabación con un micrófono externo →O
Para grabar los sonidos más nítidamente, utilice un micrófono externo opcional.
Conecte el micrófono en la toma de micrófono externo (EXT MIC) y coloque el
micrófono cerca de la fuente de sonido.
Nota
Mantenga el micrófono alejado del aparato principal o del auricular para evitar
que se produzca un aullido.
Para grabar de otro aparato →P
Conecte el otro aparato en la toma de micrófono externo (EXT MIC) de este
aparato, utilizando los cables de conexión correctos.
aPara conectar un equipo con una fuente en estéreo
bPara conectar un equipo con una fuente monoaural
cCable de atenuación
dMini-enchufe monoaural
eMini-enchufe estéreo
Notas
• Los cables de conexión pueden ser distintos de acuerdo al tipo de equipo
utilizado como fuente de sonido. Antes de conectar el aparato, lea las
instrucciones de funcionamiento del aparato conectado.
• Si el ajuste del volumen del equipo que sirve de fuente está muy alto, el sonido
grabado puede contener muchos ruidos o quedar distorsionado. Asegúrese de
poner el volumen del equipo con la fuente de sonido a un nivel moderado.
REPRODUCCION →Q
1 Coloque un casete.
2 Mueva el interruptor REC MODE a la misma posición en la que estaba
cuando se hizo la grabación.
3 Presione el botón de reproducción (jPLAY).
4 Ajuste el nivel del volumen.
Funcionamiento básico
• El interruptor PAUSE sale automáticamente al presionar el botón sSTOP.
Cuando la cinta llega a su final durante la reproducción
La cinta se para automáticamente.
Para encontrar la parte de la cinta que desea escuchar
Para el avance rápido/rebobinado
Para avanzar rápidamente: Presione el botón de avance rápido/localización
progresiva (fFF/CUE) durante el modo de parada.
Para rebobinar: Presione el botón de rebobinado/localización regresiva (gREW/
REV) durante el modo de parada.
Presione el botón sSTOP en el punto deseado. Si la cinta avanza o retrocede
hasta el final, la cinta se para pero no se suelta el botón fFF/CUE o gREW/
REV. Presione el botón sSTOP para soltarlo.
Para hacer la búsqueda mientras escucha el sonido a gran velocidad
Mantenga el botón de avance rápido/localización progresiva (fFF/CUE) o el
de rebobinado/localización regresiva (gREW/REV) presionado durante la
reproducción para controlar el sonido. Cuando llegue al punto deseado suelte el
botón para empezar a reproducir desde ese punto.
Nota
Cuando se ajusta el interruptor REC MODE a 3 × , la velocidad de la cinta para el
avance rápido será más lenta.
Para bobinar la cinta rápidamente, ajuste el interruptor REC MODE a NORMAL.
Para aumentar o disminuir la velocidad de la
reproducción
Se puede cambiar la velocidad de reproducción con el control PLAYBACK SPEED.
Gire el control PLAYBACK SPEED de la siguiente forma.
Cuando termine de escuchar, mueva el control PLAYBACK SPEED a la posición
central para reproducir a la velocidad normal.
Presione el botón de parada (sSTOP).
Mueva el interruptor PAUSE en el sentido de
la flecha (U).
Para seguir grabando, mueva el interruptor en
el otro sentido.
Para parar la reproducción
Para hacer una pausa en la
reproducción
Gire a FAST.
Gire a SLOW.
Para aumentar la velocidad
Para reducir la velocidad
sons peuvent ne pas être enregistrés.
Pour enregistrer plus clairement la voix humaine → N
Quand la voix à enregistrer est douce et les environs bruyants, régler le
commutateur NFR à ON et commencer l’enregistrement. La voix sera enregistrée
plus clairement.
Comment fonctionne le NFR (Noise Filtration Recording)
Le NFR accentue plus la plage de fréquences de la voix humaine que les hautes
et basses fréquences qui ordinairement incluent les bruits.
Enregistrement avec un microphone extérieur → O
L’emploi d’un microphone extérieur en option est recommandé pour enregistrer
plus clairement le son.
Raccorder le microphone à la prise EXT MIC et le placer près de la source
extérieure.
Remarque
Maintenir le microphone éloigné de l’appareil ou d’un écouteur pour éviter tout
bruit de hurlement.
Pour enregistrer depuis un autre appareil →P
Raccorder l’autre appareil à la prise EXT MIC de cet appareil avec le cordon de
raccordement requis.
aPour le raccordement à un appareil de source stéréo
bPour le raccordement à un appareil de source monaural
cCâble d'atténuation
dMiniprise monaurale
eMiniprise stéréo
Remarques
• Les cordons de raccordement peuvent varier selon le type de l’équipement de
source. Avant de raccorder un appareil, lire son mode d’emploi.
• Si le réglage de volume de l’équipement de source est trop élevé, le son
enregistré peut être parasité ou déformé. Ne pas oublier de régler le volume de
l’appareil de source à un niveau modéré.
LECTURE → Q
1 Insérer une cassette.
2 Régler le commutateur REC MODE à la même position qu’à
l’enregistrement.
3 Presser la touche jPLAY.
4 Ajuster le volume.
Fonctionnement de base
• Le commutateur PAUSE est automatiquement relâché à la pression de la touche
sSTOP.
Si la bande arrive à sa fin pendant la lecture
Le défilement de la bande s’arrête automatiquement.
Recherche d’une section qu’on souhaite écouter
Avance rapide/rebobinage
Pour l’avance rapide: Presser la touche fFF/CUE en mode d’arrêt.
Pour le rebobinage: Presser la touche gREW/REV en mode d’arrêt.
Presser la touche sSTOP au point souhaité. Si la bande se bobine jusqu’à la fin,
elle s’arrête mais la touche fFF/CUE ou gREW/REV n’est pas relâchée.
Presser la touche sSTOP pour la relâcher.
Recherche pendant le contrôle du son à grande vitesse
Maintenir la touche fFF/CUE ou gREW/REV enfoncée pendant la lecture
pour contrôler le son. Au point souhaité, relâcher la touche pour démarrer la
lecture.
Remarque
Quand le sélecteur REC MODE est réglé à 3 × , la vitesse de défilement de la
bande en avance rapide est plus lente.
Pour la faire défiler plus rapidement, réglez le sélecteur REC MODE à NORMAL.
Pour augmenter ou réduire la vitesse de lecture
La vitesse de lecture peut être modifiée avec le bouton PLAYBACK SPEED.
Tourner le bouton PLAYBACK SPEED comme suit.
Après l’écoute, régler le bouton PLAYBACK SPEED en position centrale pour la
lecture à vitesse normale.
Pour arrêter la lecture
Pour faire une pouse de
lecture
Presser la touche sSTOP.
Régler le commutateur PAUSE dans la
direction de la flèche (U).
Pour reprendre l’enregistrement, le régler dans
le sens contraire.
Le tourner vers FAST.
Le tourner vers SLOW.
Pour augmenter la vitesse
Pour réduire la vitesse
